Как сообщает РИА «Новости», в Летно-исследовательском институте имени Громова начались испытания разведывательно-ударного беспилотного летательного аппарата «Иноходец», созданного компанией «Кронштадт» (до 2015 года компания называлась «Транзас»). Это серьезный беспилотник самолетного типа, вес которого равен 1200 кг, а масса полезной нагрузки, к которой относятся высокоточные ракеты класса «воздух-поверхность», — 300 кг.
В связи с этим событием появилась надежда на то, что в российской армии наконец-то появятся ударные беспилотники. По этому классу вооружения мы не просто отстаем от США - у нас его просто нет.
Правда, работы в этом направлении проводятся с конца нулевых годов. Однако пока можно условно похвастаться БПЛА «Дозор-600» той же питерской компании «Кронштадт», который совершил первый полет еще в 2010 году. В прошлом году начались его испытания. Однако ни о начале серийного производства, ни о поступлении в армию абсолютно ничего неизвестно.
Эта затяжка, несомненно, вызвана тем, что Минобороны хотело бы получить что-то более внушительное. Потому что «Дозор-600» и по весу, и по массе полезной нагрузки проигрывает американскому «Предатору» чуть ли ни вдвое. Если же сравнивать его с «Рипером», то получается совсем грустная картина. Полезная нагрузка «американца», представляющая собой ракеты и бомбы на шести точках подвески, - 1700 кг, у «Дозора-600» — 120 кг.
Из этого следует, что вместо этой разработки «Кронштадта» в армию должна прийти следующая, выполненная совместно с казанским ОКБ «Сокол», — ударный беспилотник «Иноходец». Правда, это будет не шаг на опережение, поскольку новая разработка по своей ударной мощи выйдет на уровень «Предатора», созданного еще в прошлом веке. Большая часть характеристик «Иноходца» засекречена. Поэтому можно лишь предположить, что авионика на российском беспилотнике будет посовершеннее, чем у «Предатора». И в этой области у российских производителей есть определенные преимущества. Они распространяются и на бортовые РЛС, и на средства РЭБ, и на системы управления вооружением. Но, как уже было сказано, «голое железо» примерно одинаковое.
ЛТХ БПЛА «Предатор» и «Иноходец»
Максимальный взлетный вес, кг: 1020 — 1200
Масса полезной нагрузки, кг: 200 — 300
Тип двигателя: поршневой — поршневой
Максимальная высота полета, м: 7900 — 8000
Максимальная скорость, км/ч: 215 — предположительно 210
Крейсерская скорость, км/ч: 130 — предположительно 120−150
Продолжительность полета, ч: 40 — 24
Пятитонка
По заказу Министерства обороны российская оборонка создает три ударных беспилотника. О самом легком (вес около одной тонны) мы уже сказали. Для того чтобы довести «Иноходца» до этапа испытаний компания «Кронштадт» потратила около миллиарда рублей. Однако это пока еще не государственные испытания летательного аппарата. И ожидать, что он придет в армию со дня на день не стоит. «Кронштадцы» утверждают, что намерены запустить новую разработку в серийное производство в 2018 году. Однако для этого необходимо иметь не только желание, но и сертификат, подтверждающий качество продукта, то есть соответствие его летно-технических характеристик требованиям технического задания. Но, повторимся, «Иноходец» позволит нам приблизиться ко вчерашнему дню американской ударной беспилотной авиации.
Дороже — 1,6 млрд. рублей — стоит создание ударного дрона весовой категории до 5 тонн. Тендер на этот заказ выиграло казанское ОКБ «Сокол» им. М.П.Симонова. Этот беспилотник, получивший название «Альтуис», находится на стадии подготовки прототипа к первому полету. Но и он позволит приблизиться к сегодняшнему дню американской ударной беспилотной авиации, которая к моменту принятия на вооружение «Альтуиса» уже уйдет вперед.
Характеристики БПЛА «Альтуис» также засекречены. Однако по сведениям, поступающим от заказчика, т.е. Министерства обороны, известно, что этот беспилотник по своим возможностям будет близок к американскому MQ-9 Reaper, разработанному компанией General Atomics Aeronautical Systems и эксплуатирующемуся с 2007 года. Поскольку о характеристиках «Альтуиса» ничего, кроме приблизительного веса машины, неизвестно, то приведем ЛТХ лишь одного «Рипера».
ЛТХ MQ-9 Reaper («Жатка»)
Длина — 11 м
Размах крыла — 20 м
Максимальная взлетная масса — 4760 кг
Масса полезной нагрузки — 1700 кг
Максимальная скорость — 400 км/ч
Крейсерская скорость — 250 км/ч
Дальность — 5900 км
Продолжительность полета — до 28 час
Тип двигателя — ТВД
Мощность двигателя — 670 кВт
Тяжеловес
Третий российский проект создания ударного беспилотника, который реализуется по заказу Министерства обороны, должен вывести Россию в лидеры. БПЛА «Охотник» относится к классу сверхтяжелых беспилотников, его масса равна приблизительно 20 тоннам.
Проект не только сложный, но и иллюстрирующий драматизм развития отечественной авиастроительной отрасли. Во-первых, не драматизм даже, а настоящий трагизм, имевший место в 90-е годы, привел к тому, что ОКБ Туполева было вынуждено прекратить доводку уже летающего ударного дрона Ту-300 «Коршун». Эта серьезная машина с турбореактивным двигателем запускалась из транспортно-пускового контейнера при помощи двух твердотопливных ускорителей. Масса ракетно-бомбовой нагрузки превышала тонну. Шасси у самолета не было, выполнив задание, он приземлялся на парашюте.
Если бы в отрасли не существовало интриг и внутривидовой борьбы, в которой неизменным победителем оказывается ОКБ «Сухого», то совсем на подходе к принятию на вооружение уже находился бы уникальный ударный БПЛА «Скат», вес которого равен 20 тоннам. В 2007 году его полноразмерный макет представляло на авиасалоне МАКС ОКБ Микояна-Гуревича.
Однако совсем скоро самым чудесным образом финансирование проекта прекратилось. Хоть в отрасль уже начали поступать средства, способствующие ее возрождению. От перспективнейшей разработки отказались именно в тот момент, когда в армию США начали поступать MQ-9 «Жатки». Правда, у этого есть «объективная» причина — в этот момент на должность министра обороны заступил Анатолий Сердюков , который начал закупать высокотехнологическое вооружение за пределами страны. И, в частности, дроны. С легкими и средними разведывательными машинами было все в порядке — Израиль нам их охотно продавал. Однако тяжелыми машинами, обладающими высоким боевым потенциалом, коммерческий партнер не был настроен делиться.
По этой причине мы сейчас вынуждены догонять американские вчерашний («Предатор») и сегодняшний («Рипер») дни.
После окончания «сердюковщины» замороженный проект также самым чудесным образом отошел к ОКБ Сухого. Все наработки МиГа были переданы новому разработчику. При этом РСК «МиГ» участвует в совместных работах по созданию «Охотника».
ТЗ на «Охотника» было утверждено Министерством обороны в 2012 году. Его подробности не разглашаются. Однако имеются сведения о том, что новый дрон будет относиться к классу истребителей шестого поколения. Он будет построен по блочной схеме, что позволит применять его для решения широкого круга задач. Разработчики были полны решимости начать испытания прототипа в 2016 году и передать его в армию в 2020 году. Однако, как водится, сроки поплыли. В прошлом году первый полет прототипа был перенесен на 2018 год.
Поскольку о ЛТХ «Охотника» ничего не известно, мы приводим характеристики БПЛА «Скат». По логике вещей, показатели «Охотника» должны быть как минимум не хуже.
Длина — 10,25 м
Размах крыла — 11,5 м
Высота — 2,7 м
Максимальная взлетная масса — 20000 кг
Тяга двигателя ТРД — 5040 кгс
Максимальная скорость — 850 км/ч
Дальность — 4000 км
Практический потолок — 15000 м
Боевая нагрузка — 6000 кг на 4-х внутренних точках подвески
10 - Fire Scout/Sea Scout от корпорации Northrop Grumman
Беспилотный летательный аппарат RQ-8A Fire Scout, построенный на базе лёгкого пилотируемого вертолёта Schweizer Model 330SP, способен проводить разведку и следить за целью, неподвижно оставаясь в воздухе на протяжении более чем 4 часов на расстоянии почти 200 километров от места запуска. Взлёт-посадка производится вертикально, а контроль над аппаратом осуществляется через навигационную систему GPS, что позволяет Fire Scout работать в автономном режиме и управляться через наземную станцию, которая может контролировать 3 БПЛА одновременно. Улучшенная версия, Sea Scout, способна нести высокоточные ракеты класса «земля-воздух». Для армии Соединённых Штатов разработана ещё более усовершенствованная модель, MQ-8, полностью соответствующая критериям боевой автоматизированной системы следующего поколения. США планирует закупить до 192 таких аппаратов для армии и флота.

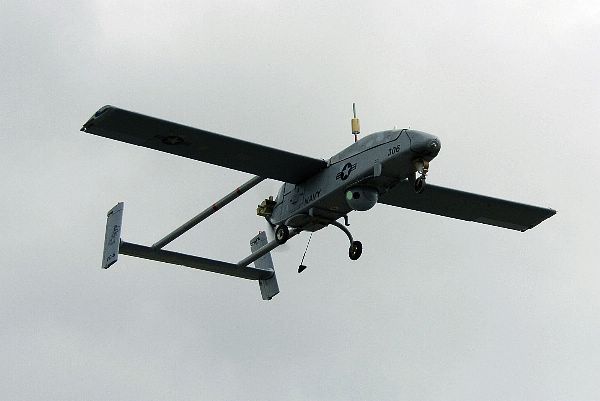

9 - RQ-2B Pioneer
Проверенный временем аппарат RQ-2B Pioneer (производства совместного, американо-израильского предприятия Pioneer UAV) состоит на вооружении морской пехоты, военно-морского флота и армии Соединённых Штатов с 1986 года. Pioneer способен днём и ночью на протяжении 5 часов проводить разведку и наблюдение, захватывать цель на автоматическое сопровождение, обеспечивать поддержку корабельного огня и производить оценку разрушений в ходе всей военной операции. Аппарат может взлетать как с корабля (с помощью ракеты или катапульты), так и с наземной взлётно-посадочной полосы. В обоих случаях посадка производиться с помощью специального тормозного механизма. Длина его составляет 4 с лишним метра, размах крыла - 5 м. Высотный потолок достигает отметки 4,5 км. Взлётный вес аппарата составляет 205 кг. К тому же, Pioneer может нести 34-килограмовую полезную нагрузку либо из оптических и инфракрасных сенсоров, либо оборудования для обнаружения мин и химического оружия.
8 - Scan Eagle от Боинга
.jpg)
18-килограмовый Scan Eagle, cпроектированный на базе БПЛА Insight от компании Insitu, может патрулировать обозначенную область более 15 часов на скорости чуть ниже 100 км/ч на высоте около 5 км. Аппарат с полезной нагрузкой до 5,9 кг может быть запущен с любой местности, в том числе и с кораблей. Как заявляет корпус морской пехоты США, Scan Eagle, размах крыла которого составляет 3 м, невидим для вражеских радаров и едва слышен на расстоянии более чем 15 метров. Контроль над аппаратом осуществляется через GPS, а максимальная скорость достигает 130 км/ч. Вмонтированная в носовую часть универсальная турель в карданном подвесе оснащается либо оптической камерой с запоминающим устройством, либо инфракрасным сенсором.

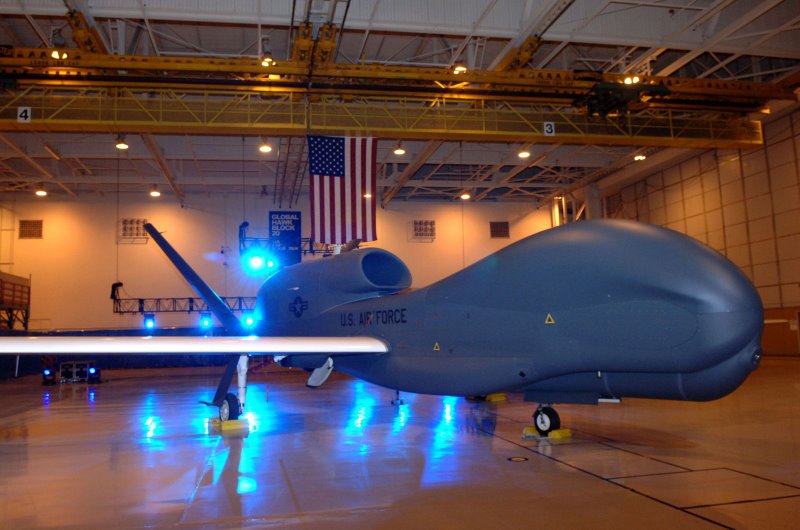

7 - Global Hawk от Northrop Grumman
Самый большой в мире беспилотный летательный аппарат RQ-4 Global Hawk стал первым БПЛА, сертифицированным Федеральным авиационным агентством США, что позволяет Global Hawk летать по составленным специально для него планам полётов и использовать гражданские воздушные коридоры в Соединённых Штатах без предварительного уведомления. Вероятно, благодаря этой разработке развитие беспилотной гражданской авиации значительно ускорится. RQ-4 с успехом долетел из США в Австралию, выполнив по пути разведывательное задание, и вернулся обратно через Тихий океан. Как видно, дистанция полёта данного БПЛА впечатляет. Цена одного Global Hawk, включая затраты на освоение, составляет 123 млн долларов. Аппарат способен взбираться на высоту 20 км и оттуда проводить разведку и наблюдение, почти в реальном времени обеспечивая командование высококачественными снимками.

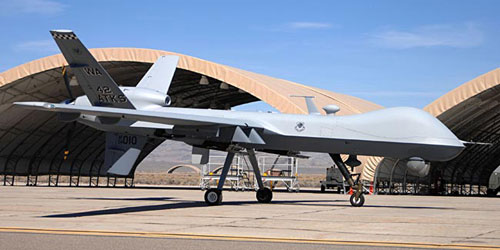

6 - MQ-9 Reaper от General Atomics
Специально для ВВС США был разработан беспилотный летательный аппарат класса MQ, где “M” означает многофункциональность, а “Q” - автономность. Reaper был спроектирован на основе ранней и крайне успешной разработки, Predator, компании General Atomics. Кстати, сначала Reaper был назван “Predator B”. ВВС США используют этот аппарат в Афганистане и Ираке преимущественно для поисково-ударных действий. MQ-9 Reaper способен нести ракеты AGM-114 Hellfire и бомбы лазерного наведения. Максимальный взлётный вес аппарата составляет 5 т. На высоте до 15 км скорость достигает 370 км/ч. Максимальная дальность полёта - 6000 км. В качестве полезной нагрузки 1,7 т может быть современный комплекс видео и инфракрасных сенсоров, радиометр (совмещённый с РЛС с синтезированной аппаратурой), лазерный дальномер и целеуказатель. MQ-9 может быть разобран и загружен в контейнер для доставки на любую авиабазу США. Каждая система Reaper, в которую входит 4 аппарата, оснащённых сенсорами, стоит 53,5 млн долларов.

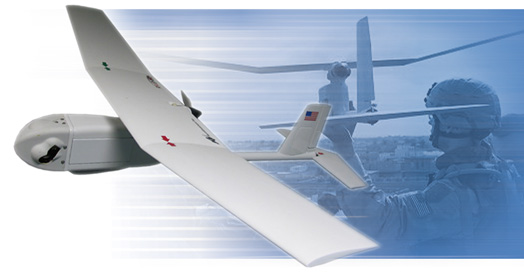

5 - AeroVironment Raven и Raven B
RQ-11A Raven, разработанный в 2002-2003 гг, является главным образом полуразмерной версией AeroVironment Pointer 1999 года, но благодаря более совершенному техническому оснащению аппарат теперь несёт на борту управляющее оборудование, полезную нагрузку и такой же модуль системы навигации GPS. Сделанный из кевлара каждый 1,8-килограмовый Raven стоит порядка 25000-35000 долларов. Рабочая дистанция RQ-11A составляет 9,5 км. Аппарат может оставаться в воздухе на протяжении 80 минут после взлёта на крейсерской скорости 45-95 км/ч. Версия Raven B весит немногим больше, но имеет более высокие ТТХ, более совершенные сенсоры и способен нести лазерный целеуказатель. Однако Raven и Raven B часто при посадке разбиваются на части, но после ремонта они снова готовы к «бою».

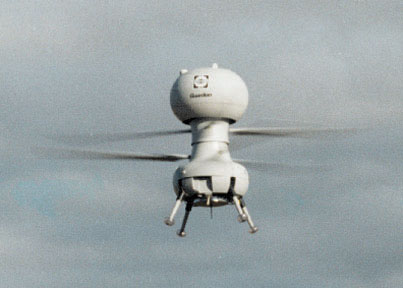

4 - Bombardier CL-327
Если посмотреть на Bombardier CL-327 VTOL, то становится ясно, почему его часто зовут «летающим орехом», однако, несмотря на столь смешное прозвище, CL-327 является крайне функциональным БПЛА. Он оснащён турбовальным двигателем WTS-125, мощность по валу которого - 100 л.с. CL-327, максимальный вес которого при взлёте составляет 350 кг, может проводить обследование местности, патрулировать границы, а также применяться как ретранслятор и принимать участие в военно-разведовательных миссиях и операция по борьбе с наркотиками. Аппарат может неподвижно оставаться в воздухе почти 5 часов на расстоянии более 100 км от места запуска. Полезная нагрузка составляет 100 кг, а высотный потолок - 5,5 км. На борту могут находиться различные сенсоры и системы передачи данных. Управление аппаратом осуществляется с помощью GPS или инерционной системой навигации.
3 - Yamaha RMAX
Минивертолёт Yamaha RMAX, чуть ли не самый распространённый гражданский БПЛА (около 2000 единиц), способен выполнить самые различные задачи, начиная от орошения полей и заканчивая исследовательскими миссиями. Аппарат оснащается двухтактным поршневым двигателем Yamaha, но потолок высоты программно ограничен и достигает всего 140-150 м. В качестве полезной нагрузки RMAX может нести как обычные, так и видеодиакамеры для проведения исследований, однако действительно большую популярность он заработал среди фермеров за эффективное распыление веществ для борьбы с вредителями на рисовых и других плантациях в Японии. Кроме того, RMAX отлично проявил себя в апреле 2000 года, позволив близко рассмотреть процесс извержения горы Усу на о. Хоккайдо. Эта операция стала также первым опытом автономного удалённого контроля за вертолётом вне зоны видимости.

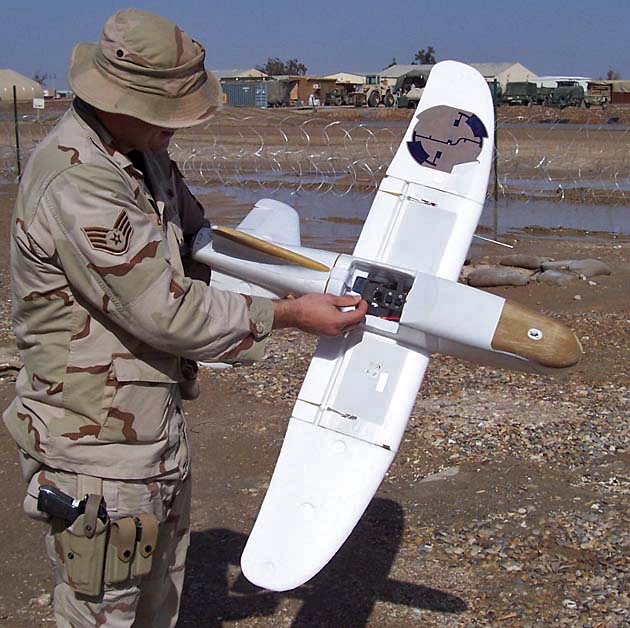

2 - Desert Hawk от Lockheed Martin
.jpg)
Desert Hawk, первоначально разрабатывавшийся в соответствии с требованиями ВВС США для защиты и контроля за воздушными объектами, поступил в производство в 2002 году. Сделан аппарат из надёжного материала, пенополипропилена. Толкающий пропеллер приводится в действие электромотором. Запуск Desert Hawk производится двумя людьми с помощью амортизирующего 100-метрового троса, который присоединяется к аппарату и затем просто отпускается. Нормальная высота для данного БПЛА составляет 150 м, но, между тем, максимальный потолок достигает 300 м. Осуществляя контроль за летательным аппаратом через систему GPS и запрограммированные точки маршрута, военные активно используют Desert Hawk в Ираке для патрулирования заданных областей. Маршрут может быть скорректирован прямо во время полёта посредством наземной станции управления, которая может контролировать 6 БПЛА одновременно. Крейсерская скорость Desert Hawk составляет 90 км/ч, а рабочий диапазон - 11 км.

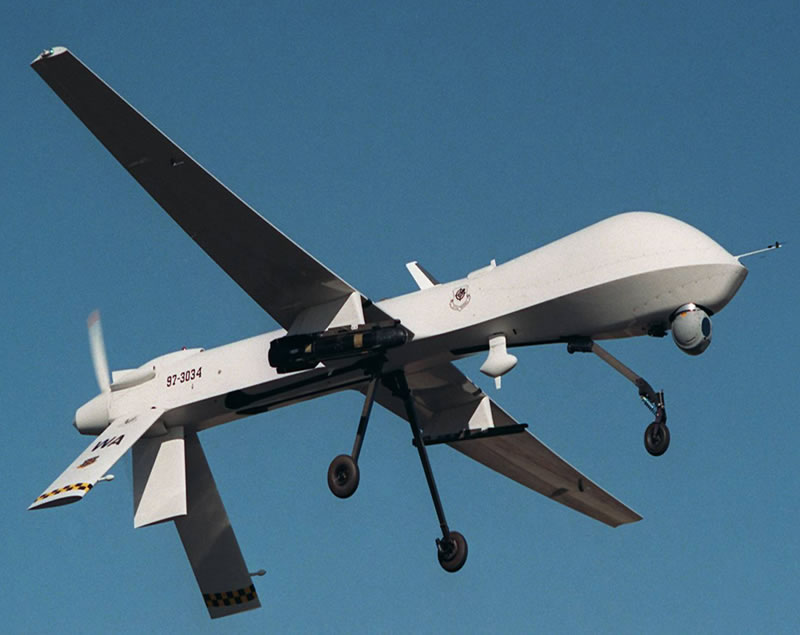

1 - MQ-1 Predator от General Atomics
.jpg)
Средневысотный БПЛА с большой продолжительностью полёта для изоляции района боевых действий, обладает способностью проведения боевой разведки. Крейсерская скорость Predator составляет приблизительно 135 км/ч. Дистанция полёта достигает более чем 720 км, а высотный потолок - 7,6 км. MQ-1 может нести две лазерных ракеты AGM-114 Hellfire. В Афганистане он стал первым в истории БПЛА, уничтожившим военные силы противника. Система Predator в полном комплекте включает в себя 4 летательных аппарата, оснащённых сенсорами, наземную станцию управления, первичную спутниковую линию передачи данных и около 55 человек персонала для круглосуточного обслуживания. 115-сильный поршневой двигатель Rotax 914F позволяет разогнаться до 220 км/ч. MQ-1 может взлетать с жёстких взлётно-посадочных полос размерами от 1500х20 м. При этом для взлёта необходимо, чтобы аппарат находился в зоне видимости, хотя спутниковое управление обеспечивает загоризонтную связь.
Каждый человек находится в центре каких-нибудь событий. Изменения в политике, экономики и других сферах государства влияют на его благополучие, также на всех остальных. Вашему вниманию www.griffon.media/news представлены свежие новости мира. Заходите и читайте. Будьте в курсе всех событий.
Робот не может причинить человеку вред или своим бездействием допустить, чтобы человеку был причинен вред.
- А. Азимов, Три закона роботехники
Айзек Азимов ошибался. Совсем скоро электронный «глаз» возьмет человека на прицел, а микросхема бесстрастно прикажет: “Огонь на поражение!”
Робот сильнее пилота из плоти и крови. Десять, двадцать, тридцать часов непрерывного полета - он демонстрирует неизменную бодрость и готов к продолжению миссии. Даже когда перегрузки достигнут страшных 10 «же», наполняя тело свинцовой болью, цифровой дьявол сохранит ясность сознания, продолжая невозмутимо счислять курс и следить за противником.
Цифровому мозгу не требуется обучение и регулярные тренировки для поддержания квалификации. Математические модели и алгоритмы поведения в воздухе навечно загружены в память машины. Простояв десятилетие в ангаре, робот в любой момент вернется в небо, взяв штурвал в свои крепкие и умелые «руки».
Их час еще не пробил. В вооруженных силах США (лидера в данной области техники) беспилотники составляют треть парка всех находящихся в эксплуатации летательных аппаратов. При этом лишь 1% БПЛА способны применять .
Увы, даже этого хватает с избытком, чтобы посеять ужас на тех территориях, что отданы под охотугодья для этих безжалостных стальных птиц.
5 место - General Atomics MQ-9 Reaper (“Жатка”)
Разведывательно-ударный БПЛА с макс. взлетной массой около 5 тонн.
Продолжительность полета: 24 часа.
Скорость: до 400 км/ч.
Потолок: 13 000 метров.
Двигатель: турбовинтовой, 900 л.с.
Полный запас топлива: 1300 кг.
Вооружение: до четырех ракет “Хэллфайр” и две 500-фунтовые управляемые бомбы JDAM.
Бортовое радиоэлектронное оборудование: радиолокатор AN/APY-8 с режимом картографирования (под носовым обтекателем), электронно-оптическая прицельная станция MTS-B (в сферическом модуле) для работы в видимом и ИК-диапазонах, со встроенным целеуказателем для подсветки целей для боеприпасов с полуактивным лазерным наведением.
Стоимость: 16,9 млн. долл.
К настоящему времени построено 163 БПЛА “Рипер”.
Наиболее громкий случай боевого применения: в апреле 2010 в Афганистане ударом БПЛА MQ-9 “Рипер” был убит третий человек в руководстве «Аль-Каиды» Мустафа Абу Язид, известный как Шейх аль-Масри.
4 место - Interstate TDR-1
Беспилотный бомбардировщик-торпедоносец.
Макс. взлетный вес: 2,7 тонны.
Двигатели: 2 х 220 л.с.
Крейсерская скорость: 225 км/ч,
Дальность полета: 680 км,
Боевая нагрузка: 2000 фн. (907 кг).
Построено: 162 ед.
«Помню охватившее меня возбуждение, когда экран зарябил и покрылся многочисленными точками - мне показалось, что система телеуправления дала сбой. Через мгновение я понял, это стреляют зенитки! Скорректировав полет дрона, я направил его прямо в середину корабля. В последнюю секунду перед моим взором мелькнула палуба - настолько близко, что я мог разглядеть детали. Внезапно экран превратился в серый статичный фон… Очевидно, взрыв убил всех находившихся на борту».
- Первый боевой вылет 27 сентября 1944 г.
“Проект Опцион” предусматривал создание беспилотных торпедоносцев для уничтожения японского флота. В апреле 1942 года состоялось первое испытание системы - «беспилотник», дистанционно управляемый с борта летящего в 50 км самолета, вышел в атаку на эсминец «Уорд». Сброшенная торпеда прошла точно под килем эсминца.
Взлет TDR-1 с палубы авианесущего корабля
Ободренные успехом, руководство флота рассчитывало к 1943 году сформировать 18 ударных эскадрилий в составе 1000 БПЛА и 162 командных “Эвенджеров”. Однако японский флот вскоре был разгромлен обычными самолетами, и программа потеряла приоритет.
Главным секретом TDR-1 была малогабаритная видеокамера конструкции Владимира Зворыкина. При весе 44 кг она обладала возможностью передачи изображения по радиоканалу с частотой 40 кадров в сек.
“Проект Опцион” потрясает своей смелостью и ранним появлением, но у нас впереди еще 3 удивительные машины:
3 место - RQ-4 “Глобал Хок”
Беспилотный самолет-разведчик с макс. взлетной массой 14,6 тонны.
Продолжительность полета: 32 часа.
Макс. скорость: 620 км/ч.
Потолок: 18 200 метров.
Двигатель: турбореактивной с тягой 3 тонны,
Дальность полета: 22 000 км.
Стоимость: 131 млн. долл (без учета затрат на его разработку).
Построено: 42 единицы.
Беспилотник оснащен комплектом разведывательного оборудования HISAR, подобным тому, что ставится на современные разведчики U-2. HISAR включает в себя РЛС с синтезированной апертурой, оптическую и тепловую камеры, а также спутниковый канал передачи данных со скоростью 50 Мбит/сек. Возможна установка дополнительного оборудования для ведения радиотехнической разведки.
Каждый БПЛА имеет комплекс защитных средств, включающий станции предупреждения о лазерном и радарном облучении, а также буксируемую ловушку ALE-50 для отвода выпущенных по нему ракет.
Лесные пожары в Калифорнии, снятые разведчиком "Глобал Хок"
Достойный преемник разведчика U-2, парящий в стратосфере, распластав свои огромные крылья. Среди рекордов RQ-4 полеты на большое расстояние (перелет из США в Австралию, 2001 г.), самое продолжительный полет среди всех БПЛА (33 часа в воздухе, 2008 г.), демонстрация дозаправки беспилотника беспилотником (2012 год). К 2013 году суммарный налет RQ-4 превысил 100 000 часов.
На базе “Глобал Хока” создан беспилотник MQ-4 “Тритон”. Морской разведчик с новым радаром, способный обследовать за сутки 7 млн. кв. километров океана.
“Глобал Хок” не несет ударного вооружения, но заслуженно попадает в список самых опасных дронов, за то что слишком много знает.
2 место - X-47B “Пегас”
Малозаметный разведывательно-ударный БПЛА с макс. взлетной массой 20 тонн.
Крейсерская скорость: 0,9 Маха.
Потолок:12 000 метров.
Двигатель: от истребителя F-16, тяга 8 тонн.
Дальность полета: 3900 км.
Стоимость: 900 млн. долл. на научно-исследовательские работы по программе X-47.
Построено: 2 концепт-демонстратора.
Вооружение: два внутренних бомботсека, боевая нагрузка 2 тонны.
Харизматичный беспилотник, построенный по схеме “утка”, но без использования ПГО, роль которого выполняет сам несущий фюзеляж, выполненный по технологии “стелс” и имеющий отрицательный угол установки по отношению к воздушному потоку. Для закрепления эффекта нижняя часть фюзеляжа в носовой части имеет форму, подобную спускаемым аппаратам космических кораблей.
Год назад X-47B повеселил публику своими полетами с палуб авианосцев. Сейчас этот этап программы близится к завершению. В перспективе - появление еще более грозного дрона X-47C с боевой нагрузкой свыше четырех тонн.
1 место - “Таранис”
Концепт малозаметного ударного БПЛА от британской компании BAE Systems.
О самом дроне известно немного:
Дозвуковая скорость.
Технология “стелс”.
Турбореактивный двигатель с тягой 4 тонны.
Облик, напоминающий российский экспериментальный БПЛА “Скат”.
Два внутренних отсека вооружений.
Что же такого ужасного в этом “Таранисе”?
Целью программы является отработка технологий для создания автономного малозаметного ударного дрона, который позволит наносить высокоточные удары по наземным целям на большой дальности и автоматически уклоняться от средств поражения противника.
До этого споры о возможном “глушении связи” и “перехвате управления” вызывали лишь сарказм. Теперь они полностью утратили смысл: “Таранис”, в принципе, не готов к общению. Он глух ко всем просьбам и мольбам. Робот равнодушно ищет того, чей облик попадает под описание врага.
Цикл летных испытаний на австралийском полигоне Вумера, 2013 г.
“Таранис” - всего лишь начало пути. На его базе планируется создание беспилотного бомбардировщика-штурмовика с межконтинентальной дальностью полета. Кроме того, появление полностью автономных дронов откроет дорогу к созданию беспилотных истребителей (т.к. существующие дистанционно управляемые БПЛА не способны вести воздушный бой, ввиду задержек в их системе телеуправления).
Британские ученые готовят достойный финал всему человечеству.
Эпилог
У войны не женское лицо. Скорее, не человеческое.
Беспилотная техника - это полет в будущее. Она приближает нас к извечной человеческой мечте: перестать наконец рисковать жизнями солдат и отдать ратные подвиги на откуп бездушным машинам.
Следуя эмпирическому правилу Мура (удвоение производительности компьютеров каждые 24 месяца), будущее может наступить неожиданно скоро…
Однако, учитывая, что программа создания роботизированных боевых комплексов в России засекречена, вполне возможно, что огласка в СМИ и не была нужна, т.к., возможно, проводились боевые испытания перспективных образцов робототехники.
Попробуем проанализировать открытую информацию о том, какими боевыми роботами Россия располагает в данное время. Первую часть статьи начнем с беспилотных летательных аппаратов (БПЛА).
Ка-37 - российский беспилотный летательный аппарат (беспилотный вертолёт) предназначенный для аэрофотосьёмки, трансляции и ретрансляции теле- и радиосигналов, проведения экологических экспериментов, доставки медикаментов, продуктов и почты при оказании экстренной помощи в процессе ликвидации аварий и катастроф в труднодоступных и опасных для человека местах.
Назначение
- Многоцелевой беспилотный вертолет
- Первый полёт: 1993
Технические характеристики
- Диаметр несущего винта: 4,8 м
- Длина фюзеляжа: 3,14 м
- Высота с вращ. винтами: 1,8 м
- Масса Макс. взлётная 250 кг
- Двигатель: П-037 (2х24,6 кВт)
- Крейсерская скорость: 110 км/ч
- Макс. скорость: 145 км/ч
- Радиус действия: 20 км
- Дальность полёта: ~100 км
- Практический потолок: 3800 м
Ка-137 - разведывательный БПЛА (вертолёт). Первый полёт совершил в 1999 году. Разработал: ОКБ Камова. Беспилотный вертолёт Ка-137 выполнен по соосной схеме. Шасси четырёхопорное. Корпус имеет шарообразную форму с диаметром 1,3 м.
Оборудованный спутниковой навигационной системой и цифровым автопилотом Ка-137 движется по заранее намеченному маршруту автоматически и выходит в заданное место с точностью до 60 м. В интернете получил неофициальное прозвище «Пепелац» по аналогии с летательным аппаратом из фильма «Кин-дза-дза!».
Технические характеристики
- Диаметр главного винта: 5,30 м
- Длина: 1,88 м
- Ширина: 1,88 м
- Высота: 2,30 м
- Масса:
- пустого: 200 кг
- максимальная взлётная: 280 кг
- Тип двигателя 1 ПД Hirht 2706 R05
- Мощность: 65 л. с.
- Скорость:
- максимальная: 175 км/ч
- крейсерская: 145 км/ч
- Практическая дальность: 530 км
- Продолжительность полёта: 4 ч
- Потолок:
- практический: 5000 м
- статический: 2900 м
- максимальная: 80 кг
ПС-01 Комар - оперативный беспилотный самолёт, дистанционно-пилотируемый аппарат.
Первый полет совершил в 1980 году, разработан в ОСКБЭС МАИ (Отраслевое специальное конструкторское бюро МАИ). Построено три образца аппарата. На аппарате была разработана схема кольцевого оперения с толкающим винтом и рулями, размещенными внутри кольца, которая впоследствии была применена при создании серийного комплекса типа Шмель-1.
Конструктивные особенности ДПЛА – применение складывающихся крыльев и модульная конструкция фюзеляжа. Крылья аппарата складывались таким образом, что в собранном (транспортировочном) виде самолет размещался в контейнере 2,2x1x0,8 м. Из транспортировочной конфигурации в полетную самолет “Комар” приводился за 3-5 с при помощи шарниров с самозащелкивающимися фиксаторами крайних положений всех складывающихся элементов.
Фюзеляж ДПЛА имел отделяемый головной модуль с тремя быстродействующими замками, которые обеспечивали простую смену модулей. Это сокращало время замены модуля с целевой нагрузкой, время для загрузки самолета ядохимикатами или средствами биологической защиты сельскохозяйственных площадей.
Технические характеристики
- Нормальная взлётная масса, кг 90
- Максимальная скорость у земли, км/ч 180
- Практическая дальность полёта с нагрузкой, км 100
- Длина самолёта, м 2,15
- Размах крыла, м 2.12
Разведывательный БПЛА. Первый полёт совершил в 1983 году. Работы по созданию мини-БПЛА начаты в ОКБ им. А. С. Яковлева в 1982 году на основе опыта изучения боевого применения израильских БПЛА в войне 1982 г. В 1985 г началась разработка БПЛА «Шмель-1» с четырёхопорным шасси. Лётные испытания БПЛА «Шмель-1» в варианте, оснащённом телевизионным и ИК оборудованием, начались в 1989 г. Аппарат рассчитан на 10 запусков, хранится и транспортируется в сложенном виде в стеклопластиковом контейнере. Оснащён сменными комплектами разведывательной аппаратуры, в состав которых входят телевизионная камера, тепловизионная камера, установленные на гиростабилизированной подфюзеляжной платформе. Способ посадки парашютный.
Технические характеристики
- Размах крыла, м 3.25
- Длина, м 2.78
- Высота, м 1.10
- Масса, кг 130
- Тип двигателя 1 ПД
- Мощность, л.с. 1 х 32
- Крейсерская скорость, км/ч 140
- Продолжительность полёта, ч 2
- Практический потолок, м 3000
- Минимальная высота полёта, м 100
«Шмель-1» послужил прототипом для более совершенной машины “Пчела-1Т” с которой внешне практически не различим.
Пчела-1Т
Пчела-1Т - советский и российский разведывательный БПЛА. С помощью комплекса осуществляется оперативное взаимодействие со средствами огневого поражения РСЗО «Смерч», «Град», ствольной артиллерии, ударных вертолётов в условиях огневого и радиоэлектронного противодействия.
Старт осуществляется с помощью двух твердотопливных ускорителей с короткой направляющей, размещённой на гусеничном шасси боевой машины десанта. Посадка производится на парашюте с амортизирующим надувным мешком, снижающим ударные перегрузки. В качестве силовой установки на ДПЛА «Пчела-1» применяется двухтактный двухцилиндровый двигатель внутреннего сгоранияП-032. Комплекс «Строй-П» с ДПЛА «Пчела-1Т», созданный в 1990-м ОКБ А.С. Яковлева, предназначен для круглосуточного наблюдения объектов и передачи их телевизионного или тепловизионного изображения в реальном масштабе времени на наземный пункт управления. В 1997 году комплекс принят на вооружение Вооружённых сил Российской Федерации. Ресурс: 5 вылетов.
Технические характеристики
- Размах крыла, м: 3.30
- Длина, м: 2.80
- Высота, м: 1.12
- Масса, кг: 138
- Тип двигателя: поршневой
- Мощность, л.с.: 1 х 32
- Радиус действия комплекса, км: 60
- Диапазон высот полёта над уровнем моря, м: 100-2500
- Скорость полёта, км/ч: 120-180
- Взлётный вес ДПЛА, кг: до 138
- Способ управления:
- автоматический полёт по программе
- дистанционное ручное управление
- Погрешность измерения координат ДПЛА:
- по дальности, м: не более 150
- по азимуту, град: не более 1
- Высота старта над уровнем моря, м: до 2 000
- Диапазон высот оптимального ведения разведки над подстилающей поверхностью, м: 100-1000
- Угловая скорость разворота ДПЛА, град/с: не менее 3
- Время развёртывания комплекса, мин: 20
- Поле зрения ТВ камеры по тангажу, град: 5 - −65
- Продолжительность полёта, ч: 2
- Количество взлёто - посадок (применения для каждого ДПЛА): 5
- Диапазон рабочих температур комплекса, °С: −30 - +50
- Время обучения обслуживающего персонала, ч: 200
- Ветер при старте ДПЛА, м/с: не более 10
- Ветер при посадке ДПЛА, м/с: не более 8
Ту-143 «Рейс» - разведывательный беспилотный летательный аппарат (БПЛА)
Предназначен для ведения тактической разведки в прифронтовой полосе путём фото- и телеразведки площадных целей и отдельных маршрутов, а также наблюдением за радиационной обстановкой по маршруту полёта. Входит в состав комплекса ВР-3. По окончании полёта Ту-143 разворачивался по программе и возвращался обратно в зону посадки, где после остановки двигателя и манёвра «горка» осуществлялась посадка с помощью парашютно-реактивной системы и шасси.
Применение комплекса отрабатывалось в 4-м Центре боевого применения ВВС. В 1970-1980-х годах было выпущено 950 штук. В апреле 2014 года Вооружённые силы Украины расконсервировали беспилотники, оставшиеся от СССР, и провели их испытания, после чего началось их боевое применение на территории Донецкой и Луганских областей.
- Модификация Ту-143
- Размах крыла, м 2.24
- Длина, м 8.06
- Высота, м 1.545
- Площадь крыла, м2 2.90
- Масса, кг 1230
- Тип двигателя ТРД ТРЗ-117
- Тяга, кгс 1 х 640
- Ускоритель СПРД-251
- Максимальная скорость, км/ч
- Крейсерская скорость, км/ч 950
- Практическая дальность действия, км 180
- Время полета, мин 13
- Практический потолок, м 1000
- Минимальная высота полета, м 10
«Скат» - разведывательный и ударный беспилотный летательный аппарат, разрабатываемый ОКБ Микояна и Гуревича и ОАО «Климов». Впервые был представлен на авиасалоне МАКС-2007 в качестве полноразмерного макета, предназначенного для отработки конструкторско-компоновочных решений.
По заявлению генерального директора РСК «МИГ» Сергея Короткова, разработка беспилотного ударного летательного аппарата «Скат» прекращена. Решением Министерства обороны России по результатам соответствующего тендера головным разработчиком перспективного ударного БЛА избрана АХК «Сухой». Однако задел по «Скату» будет использован при разработке «семейства» БЛА «Сухого», и РСК «МИГ» будет принимать участие в этих работах. Проект был приостановлен в связи с отсутствием финансирования. 22 декабря 2015 года в интервью (газете Ведомости) с генеральным директором РСК “МиГ” Сереем Коротковым было сказано, что работы по “Скату” продолжаются. Работа идёт совместно с ЦАГИ. Финансирование разработки осуществляет Минпромторг РФ.
Назначение
- Ведение разведки
- Нанесение ударов по наземным целям авиабомбами и управляемыми ракетами (Х-59)
- Уничтожение радиолокационных систем ракетами (Х-31).
Технические характеристики
- Длина: 10,25 м
- Размах крыла: 11,50 м
- Высота: 2,7 м
- Шасси: трёхопорное
- Максимальная взлетная масса: 20000 кг
- Двигатель: 1 × ТРДД РД-5000Б с плоским соплом
- Тяга: бесфорсажная: 1 × 5040 кгс
- Тяговооружённость: при максимальной взлетной массе: 0,25 кгс/кг
Лётные характеристики
- Максимальная скорость на большой высоте: 850 км/ч (0,8 М)
- Дальность полёта: 4000 км
- Боевой радиус: 1200 км
- Практический потолок: 15000 м
Вооружение
Предназначен для наблюдения, целеуказания, корректировки огня, оценки ущерба. Эффективен в проведении аэрофото- и видеосъемки на небольшом удалении. Производится ижевской компанией «ZALA AERO GROUP» под руководством Захарова А. В.
Беспилотный летательный аппарат разработан по аэродинамической схеме «летающее крыло» и состоит из планера с системой автоматического управления автопилотом, органов управления и силовой установки, бортовой системы питания, системы посадки на парашюте и съемных блоков целевой нагрузки. Для того, чтобы самолет не терялся в позднее время суток, на корпусе установлены миниатюрные светодиодные светильники, требующие малого потребления энергии. Запускается ZALA 421-08 с рук. Метод посадки - автоматически с парашютом.
Характеристики:
- Радиус действия видео/радиоканала 15 км / 25 км
- Продолжительность полета 80 мин
- Размах крыла БЛА 810 мм
- Длина БЛА 425 мм
- Максимальная высота полета 3600 м
- Запуск за корпус БЛА или катапульта
- Посадка – парашют/в сеть
- Тип двигателя – электрический тянущий
- Скорость 65-130 км/ч
- Максимальная взлетная масса 2,5 кг
- Масса целевой нагрузки 300 г
- Навигация ИНС с коррекцией GPS/ГЛОНАСС, радиодальномер
- Целевые нагрузки Тип «08»
- Планер – цельное крыло
- АКБ – 10000 мАч 4S
- Максимально допустимая скорость ветра 20 м/с
- Диапазон рабочих температур -30°C…+40°C (5 голосов, средний: 5,00 из 5)
В настоящее время беспилотный авиационные системы переживают бурный рост во всем мире. На рынок этого сегмента современной техники выходят страны, ранее не осуществлявшие научной разработки и производства данных высокотехнологичных комплексов, а именно: Индия , Пакистан , Иран , Сирия , Польша , Чехия , Норвегия . Бесспорными лидерами являются США , Израиль , Германия , которые оставили далеко позади себя Россию . Отличительной чертой отечественного рынка беспилотных систем является слабое финансирование со стороны государства. Значительные средства на разработку и производства беспилотных комплексов выделяются только Министерством обороны.
Однако, востребованность современного российского рынка в беспилотных системах проявляется не только в потребности силовых структур, но и в других, сугубо гражданских сферах, а именно: экологический мониторинг; мониторинг трубопроводов и газопроводов; картографирование; лесоохрана, рыбоохрана. Даже небольшое применение беспилотных систем в этих сферах дает ощутимые результаты. В эпоху Советского Союза разработкой беспилотных систем занимались крупные авиационные производители, такие, как КБ им.Туполева, сейчас этим занимаются множество фирм, изначально не связанных с авиацией, которые пришли в этот сегмент из других смежных отраслей. Научную разработку и производство беспилотных комплексов проводят концерн «ВЕГА» , «Аэрокон» , «Транзас» , «Иркут» , «Рисса» и др.
EXперименты. Беспилотники
По классификации Министерства обороны выделяют 4 класса беспилотных комплексов
- комплексы ближнего радиуса действия (до 25 км.);
- БПЛА малой дальности (до 100 км);
- средней дальности (до 500 км.);
- большой дальности (более 500 км).
Востребованы как дорогостоящие аппараты с большой длительностью полета (более суток), так и малобюджетные, представляющие собой пневматическое ружье, выстреливающее на высоту 200 метров целевую нагрузку с фото-, видеокамерой и системой передачи данных, опускаемую на землю с помощью парашюта в течение 20-30 секунд.
Среди БЛА 1 класса хорошую оценку специалистов Минобороны получили комплексы «Элерон-3СВ» и «Элерон-10СВ» казанской компании «Эникс». Эти системы рекомендованы для использования в Сухопутных войсках РФ. Их планеры выполнены по интегральной схеме.
Беспилотники ближнего радиуса действия
Масса аппарата «Элеон-3СВ» без целевой нагрузки – 4,3 кг. Его можно транспортировать в заплечном контейнере или автотранспортом. Продолжительность полета – около 2 часов, высота полета – 5 км. Максимальная дальность передачи данных по цифровому видеоканалу – 25 км. Пуск аппарата происходит с помощью резинового жгута или пневматической направляющей, посадка – на парашюте, отцепляющемся при посадке по радиокоманде.
«Элерн-10СВ» имеет продолжительность полета 2,5 часа при диапазоне скоростей 75-135 км/ч, передает данные на расстояние до 50 км. Садится аппарат с помощью парашюта в перевернутом на спину положении, что обеспечивает сохранность информации и хрупкой полезной нагрузки. Аналогичным образом приземляется израильский БЛА BirdEye-400 , который закуплен российским Министерством обороны для изучения.
Для нужд МЧС и МВД для применения в городских условиях Московским авиационным институтом разработан мини-вертолет «Ворон» взлетной массой 32 кг. (масса полезной нагрузки до 16 кг). При 2-часовой продолжительности полета со скоростью 100-120 км/час, комплекс позволяет различать людей, номера машин… «Ворон» может применяться в сложных метеоусловиях, акустически мало заметен.
Сильными конкурентами вертолетам являются беспилотники турбинного типа, которые относятся к аппаратам вертикального взлета и используются для выполнения задач, требующих видеонаблюдения с близкого расстояния, точной посадки в заданную точку. Они могут быть использованы где угодно, в т.ч. в условиях городской застройки и в лесу, т.к. несущий винт в таких аппаратах находится внутри корпуса. Одной из не многих компаний, разрабатывающих подобные перспективные БЛА, является компания «Рисса». Наиболее известна ее разработка «Тайфун» . Аппарат рассчитан на 50 минут полетного времени, может быть незаменим для исследования состояния зданий при неразрушающем контроле, для подъема аппаратуры на небольшие высоты, контроля движения на магистралях.
Элерон-3СВ Элерон-10СВ Bird-Eye 400
Мини-вертолет «Ворон» Рейс-Д Иркут-200
БПЛА «Юлия» Дозор-2 Дозор-3
Дозор-4
Беспилотники средней дальности
Беспилотные комплексы среднего радиуса действия «Рейс-Д» , находящиеся на вооружении российской армии, разработаны КБ им. Туполева. Сейчас ведется разработка проекта БЛА средней дальности на основе разведывательно-ударного комплекса с аппаратом Ту-300 (стартовая масса – 3 т., скорость до 950 км/ч., дальность полета – 300 км., способен нести вооружение массой до 1 т.).
Компания «Иркут» разработала комплекс «Иркут-200» (длина 4,53м, размах крыла-5,34м, дальность действия – до 200км). Конструктивно представляет собой высокоплан. Использование композитных материалов позволило снизить массу аппарата. БЛА берет нагрузку массой до 30кг. и до 60 кг. топлива, что позволяет совершать полеты продолжительностью до 12 часов. Взлет и посадка производится на площадку длиной до 250м. Достоинством комплекса является высокая степень автономности, а также низкая стоимость жизненного цикла и эксплуатации.
Более крупный аппарат – БПЛА «Юлия» взлетной массой 550 кг. при полезной нагрузке до 100кг. – разработан Московским НИИ «Кулон». Беспилотник рассчитан на полет в течение 12 часов и передачу информации на расстояние до 250 км. Взлёт и посадка осуществляются «по-самолетному».
КОГДА НАШИ БЕСПИЛОТНИКИ НАЧНУТ БОМБИТЬ ИГИЛ?
Беспилотные комплексы дальнего радиуса действия
Вопросу обеспечения высокого качества передаваемой БЛА информации большое значение придают в компании «Транзас», являющейся разработчиком морских и авиационных навигационных систем. Эта проблема стала ключевой при создании комплекса «Дозор-3» , относящегося к классу тяжелых средневысотных БЛА большой продолжительности полета. Полезной нагрузкой БЛА могут быть: видеокамеры и РЛС переднего и бокового обзора, тепловизор, автоматическая цифровая фотокамера высокого разрешения, система управления целевой нагрузкой и накопители информации. Для патрулирования морских и сухопутных границ, мониторинга стихийных бедствий, чрезвычайных ситуаций, обеспечения поисково-спасательных операций «Транзас» предлагает «Дозор-2» и «Дозор-4» . «Дозор-4», в частности, используется пограничной службой ФСБ для облета магистральных газопроводов и аэрофотосъемки.
Использование «Транзасом» нанотехнологий позволяет сделать аппараты более устойчивыми и менее заметными для радиолокаторов.
Новый российский беспилотный аппарат ОРИОН Копия беспилотного аппарата США MQ-9 Reaper
Проблемы и перспективы развития отрасли
Российские производители зависимы от комплектующих импортного производства (двигатели внутреннего сгорания, электронные элементы оборудования и др.). Отставание также относится к малогабаритным обзорным системам, источникам питания большой емкости, поршневым и электрическим силовым установкам. Не достаточно развито производство дешевых перспективных композитных материалов. Тем не менее, работы в области беспилотной авиации продолжаются. По мнению специалистов, при достаточном финансировании отставание России от ведущих стран-разработчиков и производителей БЛА может быть преодолено за 5-6 лет. Сейчас по заказу Министерства обороны компания «Сухой» ведёт разработку двух БПЛА самолётного типа – разведывательного и ударного. «Транзас» разрабатывает БПЛА весом до 1 т.. Над созданием БПЛА весом в 5 т. работает казанское предприятие ОКБ “Сокол”. По гособоронзаказу разработку 3х беспилотников, но уже вертолетного типа (БЛА малой дальности массой 300 кг, беспилотник взлетной массой 700 кг и тяжелый ударный беспилотный вертолет) ведет холдинг “Вертолеты России”. Испытания комплексов, созданных этими компаниями, следует ожидать не ранее 2014 года.
