Сверхзвуковые стратегические бомбардировщики Ту-160М должны стать основой нестратегического сдерживания противника в случае возможной агрессии против России. Предполагается, что все имеющиеся на вооружении бомбардировщики Ту-160 будут модернизированы еще до 2020 года. Модернизированная версия самолета отличается новыми двигателями с увеличенным ресурсом и надежностью, новым составом бортового и радиоэлектронного оборудования, новым вооружением. Эти самолеты получили возможность использования современных видов высокоточного .
Сверхзвуковые стратегические бомбардировщики Ту-160 с крылом изменяемой стреловидности поступили на вооружение дальней авиации в 1987 году. На начало 2013 года в составе ВВС России находилось 16 самолетов данного типа, все они базируются на авиабазе в Энгельсе. За изящество и красоту форм бомбардировщик получил прозвище «Белый лебедь», в странах НАТО самолет известен как Blackjack. Главной особенностью ракетоносца является использование крыла изменяемой стреловидности, что позволяет машине совершать сверхдальние перелеты в экономном режиме работы двигателей. Самолет может пролететь без дозаправки практически 14 тысяч километров. Максимальная взлетная масса гиганта - 275 тонн. Максимальная скорость полета - 2230 км/ч (для строевых частей ограничена 2000 км/ч для сохранения ресурса планера), крейсерская скорость - 917 км/ч. На борт «Белый лебедь» может брать до 45 тонн различных вооружений от свободнопадающих бомб до высокоточных крылатых ракет, в том числе и с ядерными боеголовками.
Стоит отметить, что в отличие от ядерных ракет, современные стратегические бомбардировщики являются гораздо более гибким инструментом убеждения и демонстрации силы. Взлетев с военной базы в Энгельсе под Саратовом, российские стратеги могут спокойно долететь до американского побережья, а также Великобритании, легко оказаться у берегов Австралии или в Индийском океане. В свое время для этих бомбардировщиков специально создавались аэродромы «подскока» - промежуточные базы, на которых технические службы могли пополнить запасы топлива, провести необходимое техобслуживание самолетов, а экипажи могли отдохнуть. Такие аэродромы, возможно, могут появиться и в Латинской Америке: в Венесуэле, Никарагуа и на Кубе. В 2013 году два российских бомбардировщика Ту-160 совершали перелет в Венесуэлу, преодолев более 10 тысяч километров и проведя в воздухе 10 часов. Тогда бомбардировщики успешно приземлились на аэродроме Майкетия.
Авиационная бомба объемного взрыва
Одним из наиболее мощных на данный момент боеприпасов, которые могут использоваться с российских бомбардировщиков, является авиационная бомба объемного взрыва, испытания которой были проведены в 2007 году. В СМИ часто используется неофициальное и технически некорректное обозначение данного оружия - АВБПМ (Авиационная вакуумная бомба повышенной мощности). Другое неофициальное название данного боеприпаса - «Папа всех бомб». Оно является отсылкой к прозвищу американской авиабомбы GBU-43/B «Мама всех бомб». Данный авиационный боеприпас крупного калибра долгое время считался самым мощным неядерным боеприпасом в мире и находится на вооружении ВВС США.
Первыми презентовали сверхмощную авиабомбу именно американцы, которые в 2003 году провели серию испытаний и показали сам боеприпас GBU-43/B Massive Ordnance Air Blast Bomb (MOAB). Это была 11-тонная в тротиловом эквиваленте бомба, которая за свою разрушительную силу тут же была прозвана «матерью всех бомб». Разработкой авиабомбы занимались конструкторы из известной компании «Boeing», ее разработчиком считается Альберт Уимортс. Длина американской бомбы составляет 10 метров, диаметр - 1 метр. Общая масса 9,5 тонны, из которых 8,4 тонны приходится на взрывчатку. В качестве взрывчатки используется взрывчатое вещество H-6 - смесь тротила, гексогена и алюминиевого порошка, которая мощнее тротила в 1,35 раза. В тротиловом эквиваленте мощность взрыва GBU-43/B составляет 11 тонн. Этого достаточно для того чтобы обеспечить гарантированный радиус поражения - примерно 140 метров, при этом частичные разрушения объектов и строения наблюдаются на удалении до 1,5 километров от эпицентра взрыва.
Стоит отметить, что GBU-43/B - это управляемая фугасная авиабомба. MOAB была снабжена системой наведения KMU-593/B, которая включает в себя системы спутниковой и инерциальной навигации. Для управления полетом бомбы впервые в истории американских вооружений были применены используемые при выпуске российских боеприпасов, решетчатые стабилизаторы С. М. Белоцерковского. Первые испытания бомбы провели в 2003 году, на полигоне в штате Флорида было осуществлено два взрыва. Один экземпляр бомбы был отправлен в Ирак в рамках проведения операции «Несокрушимая свобода», но использовать бомбу так и не удалось, к моменту доставки бомбы активные боевые действия закончились.
При всех своих достоинствах у бомбы есть и существенный минус. Во время проведения испытаний бомба сбрасывалась с борта транспортного самолета Lockheed C-130 Hercules. Внутри самолета бомба находилась на специальной платформе, которая вместе с самой бомбой вытягивалась через люк при помощи парашюта. После чего MOAB быстро, для того чтобы не потерять скорости, откреплялась от платформы и парашюта, начиная самостоятельное падение на цель. Такой вариант сброса возможен лишь в том случае, если у противника отсутствует система ПВО или на тот момент она уже полностью подавлена.
Российский ответ на «матерь всех бомб» последовал в 2007 году. Тогда по Первому каналу телевидения был показан новостной сюжет о том, как сверхзвуковой бомбардировщик Ту-160 сбрасывает бомбу, показано падение бомбы с парашютом и сам взрыв. В сюжете также показываются последствия взрыва: руины многоэтажного дома, обломки военной техники, обожженная поверхность земли, напоминающая собой лунную поверхность. Стоит отметить, что из-за соображений секретности, сегодня нам неизвестно не только настоящее обозначение испытанного боеприпаса, но и его разработчики и производители. По сути, вся информация о бомбе - это ролик Первого канала, который был смонтирован из разных кусков. К примеру, самого момента сброса бомбы с Ту-160 на видео нет. Так что на данный момент единственным доказательством существования сверхмощной авиационной бомбы объемного взрыва является этот видеоролик, который можно посмотреть в сети.
В этом же ролике испытания прокомментировал тогдашний заместитель начальника Генерального штаба Александр Рукшин. По его словам, результаты испытаний созданной бомбы показали, что она по своим возможностям и эффективности соизмерима с ядерными боеприпасами. Одновременно с этим Александр Рукшин подчеркнул, что действие бомбы абсолютно не загрязняет окружающую среду в отличие от всех видов ядерных боеприпасов. По его словам, новый авиационный боеприпас позволит нашей стране обеспечить свою безопасность и будет способствовать противостоянию международному терроризму в любом регионе мира. Также он уточнил, что созданная авиабомба в состоянии заменить целый ряд разработанных ранее ядерных средств поражения малой мощности (тактических боеприпасов мощностью до 5 кт).
По имеющейся в открытом доступе информации, российская авиабомба весит более 7 тонн, но мощность ее взрыва достигает 44 тонн в тротиловом эквиваленте. При меньшей массе взрывчатого вещества мощность российского боеприпаса в 4 раза мощнее американской «Матери всех бомб». В пересчете на массу заряда мощность используемого в российском бомбе взрывчатого вещества (ВВ) превышает мощность тринитротолуола более чем в 6 раз.
Теоретический расчет зон поражения (исходя из мощности боеприпаса в тротиловом эквиваленте):
90 метров от эпицентра взрыва - полное разрушение даже укрепленных конструкций;
170 метров от эпицентра взрыва - практически полное разрушение конструкций из железобетона, полное разрушение неукрепленных конструкций;
300 метров от эпицентра взрыва - почти полное разрушение неукрепленных конструкций (жилые дома), а также частичное разрушение укрепленных конструкций;
440 метров от эпицентра взрыва - частичное разрушение неукрепленных конструкций;
1120 метров от эпицентра взрыва - ударная волна в состоянии разбить стеклянные конструкции;
2290 метров от эпицентра взрыва - силы ударной волны достаточно, чтобы сбить с ног человека.
Эффективное средство зачистки
Парадокс заключается в том, что эффект от объемного взрыва был известен еще за века до непосредственного изобретения объемно-детонирующих боеприпасов, которые в прессе часто ошибочно называют «вакуумными бомбами». Человечество столкнулось с этим раньше, чем произошел сам процесс понимания объемного взрыва. Тогда по неизвестным людям причинам происходили взрывы на шахтах, взлетали в воздух сахарные фабрики, мельницы, пилорамы. Что такое объемный взрыв? Смесь аэрозольного облака из природных газов и некоторых углеводородов: угольной пыли, сахара, муки, опилок с кислородом - была готовой к использованию бомбой. Нужно было лишь поднести детонатор в виде случайной искры или факела и происходил взрыв.
Название, которое прочно закрепилось в СМИ, возникло из-за способности объемно-детонирующего оружия создавать очень мощную взрывную волну и выжигать кислород на большой площади до состояния, которое близко к вакууму. При этом специалисты ООН признали подобные бомбы негуманным средством ведения войны, которое может вызвать чрезмерное страдание. Человек, который оказывается в зоне такого взрыва, получает чудовищные травмы. Однако еще один парадокс ситуации заключается в том, что против солдат противника данное оружие практически не использовалось.
Во время Вьетнамской войны американские пилоты и вертолетчики бомбили таким оружием преимущественно джунгли. Главная цель была в создании приемлемой по размерам посадочной площадки для вертолетов. Большего от такого вида бомб не требовалось - существующие на тот момент классические виды боеприпасов хорошо справлялись со своими непосредственными обязанностями.
Однако военные все же использовали объемно-детонирующие боеприпасы. К примеру, советские летчики в Афганистане сбрасывали на душманов объемно-детонирующие бомбы ОДАБ-500П, обладавшие весом в 500 кг. Бомбы сбрасывались с борта штурмовиков Су-25, преимущественно их использовали в долинах. В горной местности, где облако аэрозоля из таких бомб быстро рассеивалось, их применяли вместе с обыкновенными дымовыми бомбами. По воспоминаниям летчиков, густой дым от дымовых бомб не давал аэрозолю быстро рассеяться. При бомбардировке в горах использовалось следующее сочетание: на каждые 6 объемно-детонирующих бомб приходилось по две дымовых бомбы. Эффект от использования данных боеприпасов был страшным.
Российские ОДАБ - объемно-детонирующие авиационные бомбы действуют на основе так называемого объемного взрыва. Их разработкой и выпуском занимается московское предприятие ГНПП «Базальт». Данные бомбы предназначены для поражения целей и объектов, расположенных в складках местности или в полевых фортификационных сооружениях открытого типа, также они могут применяться для проделывания проходов в минных полях. Американская армия, как уже говорилось выше, использовала подобные бомбы для обустройства посадочных площадок в джунглях, а советские войска в Афганистане бомбили ими пещеры душманов в Тора-Бора и другие их подземные укрепления. В Советском Союзе, а затем и в России наиболее мощными авиационными боеприпасами до последнего момента являлись фугасная бомба ФАБ-9000 (фугасная бомба большого калибра, предназначенная для нанесения ударов по крупным сухопутным объектам и кораблям противника) и объемно-детонирующая бомба ОДАБ-1500.
Принцип действия ОДАБ и в частности ОДАБ-500ПМ основан на реализации объемного взрыва. При встрече такой бомбы с преградой происходит взрыв заряда обыкновенного ВВ. Это ведет к разрушению тонкостенного корпуса авиабомбы, а также доводит жидкое ВВ до газообразного состояния и обеспечивает создания аэрозольного облака, которое в состоянии легко проникать в негерметичные укрытия (блиндажи, окопы). Примерно через 100-140 мс происходит взрыв инициирующего детонатора, который находится в капсуле, прикрепленной к парашюту, происходит взрыв топливно-воздушной смеси.
Основным поражающим фактором таких бомб является ударная волна, во фронте которой образуется избыточное давление, которое может достигать примерно 3000 кПа (30 кгс/см). Такие бомбы эффективно борются с живой силой противника, в том числе и там, где она может быть надежно укрыта от воздействия осколков. Для бомб ОДАБ-500ПМ эффективный радиус поражения солдат противника составляет 30 метров на открытой местности и 25 метров в полевых фортификационных сооружениях, а также окопах. Помимо этого бомба обеспечивает поражение открыто расположенной авиационной техники противника в местах дислокации в радиусе 30 метров. Бомба может применяться при скоростях полета от 500 км/ч до 1100 км/ч с высоты 200-12000 метров и позволяет самолету-носителю маневрировать даже с очень большими перегрузками. Носителями авиабомбы ОДАБ-500ПМ в настоящее время являются все тактические самолеты, которые находятся на вооружении российских ВВС. Модификациями данной бомбы являются более мощные ОДАБ-1000 и ОДАБ-1500, отличающиеся большей массой.
Однако армии мира не спешат переходить исключительно на этот тип боеприпасов и этому есть свое объяснение. По словам Александра Парфенова полковника запаса, эксперта информационного центра «Оружие ХХI века», слабые стороны объемно-детонирующих боеприпасов заключаются в том, что они обладают одним поражающим фактором - ударной волной. Кумулятивным или осколочным действием по цели они обладать не могут. Более того, для осуществления объемного взрыва требуется большое количество свободного объема и кислорода, то есть такая бомба не сработает в безвоздушном пространстве, в грунте или воде. Также на подобного рода боеприпасы большое влияние оказывает погода и погодные условия. При наличии проливного дождя или сильного ветра топливно-воздушное облако, необходимое для объемного взрыва, не формируется или очень быстро рассеивается. А вести боевые действия исключительно при хорошей погоде, согласитесь, не совсем удобно и практично. Несмотря на эти недостатки, боеприпасы объемного взрыва способны оказывать сильное устрашающее воздействие на противника. По этой причине такие бомбы могут являться очень хорошим сдерживающим фактором, особенно если речь идет о борьбе с бандформированиями или террористами.
Источники информации:
http://tvzvezda.ru/news/forces/content/201503100737-jxy0.htm
http://svpressa.ru/society/article/40871
http://www.rg.ru/2007/09/21/a177330.html
http://www.airwar.ru/weapon/ab/gbu43.html
http://gorod.tomsk.ru/index-1189761946.php
Авиационные бомбы - средства поражения, сбрасываемые с летательного аппарата. Они предназначены для нанесения удара по различным наземным и морским целям. Впервые на вооружении авиации бомбы появились перед началом первой мировой войны, и с тех пор они стали наиболее многочисленным видом авиационных боеприпасов.
Бомбы бывают основного, специального и вспомогательного назначения. Бомбы основного назначения предназначены для поражения вражеских объектов посредством взрыва, удара или огня. К ним относятся фугасные, зажигательные, осколочные, осколочно-фугасные, фугасно-зажигательные, бронебойные, противотанковые, противолодочные. К бомбам специального назначения относят: фотоосветительные, имитационные, дымовые, практические и агитационные. Бомбы вспомогательного назначения - ориентирно-сигнальные и светящие.
Основными характеристиками авиационных бомб являются калибр, коэффициент наполнения, характеристическое время, характеристики эффективности, диапазон боевого применения.
Калибр - номинальная масса бомбы с установленными геометрическими размерами. Калибр указывается в условном обозначении бомбы после наименования типа. Например, ОФАБ-100 - осколочно-фугасная авиационная бомба калибра 100 кг. Если имеется несколько разновидностей бомб одного и того же калибра и типа, но отличающихся друг от друга некоторыми особенностями, то эти особенности указываются в обозначении бомб соответствующими индексами. Например, ФАБ-1500Ш - фугасная авиационная бомба калибра 1500 кг для штурмового применения.
Коэффициент наполнения - отношение массы взрывчатого вещества к полной массе бомбы. Он изменяется в интервале от 0,1 до 0,7. Наибольший коэффициент наполнения у фугасных бомб, наименьший - у осколочных.
Характеристическое время - показатель бомбы, характеризующий ее баллистические свойства. Значение характеристического времени определяется временем падения бомбы, сброшенной при горизонтальном полете летательного аппарата с воздушной скоростью 144 км/ч на высоте 2000 м в условиях стандартной атмосферы. У современных бомб значение характеристического времени лежит в диапазоне от 20,25 до 33,75, это значение учитывается при определении угла прицеливания.
Бомбы основного назначения являются наиболее распространенными. Фугасные авиационные бомбы (ФАБ) предназначены для уничтожения различных целей. Их калибр изменяется от 50 кг до 10 000 кг, коэффициент наполнения ФАБ - от 0,4 до 0,55. Основными поражающими факторами ФАБ являются ударная волна, кинетическая энергия бомбы и продукты взрыва. Кроме того, ФАБ могут поражать некоторые объекты при помощи осколков. Поражающие действия ФАБ характеризуют: радиус зоны поражения объекта, объем воронки при взрыве в грунте, глубина проникновения в грунт, толщина бетонного перекрытия, пробиваемая бомбой.
Фугасные авиационные бомбы могут быть: обычной конструкции, толстостенные, объемно-детонирующие и штурмовые. Толстостенные ФАБ имеют более толстый корпус, по сравнению с обычной ФАБ, выполненный из легированной стали. Они предназначены для поражения железобетонных укрытий, взлетно-посадочных полос аэродромов, фортификационных сооружений, бетонных и стальных мостов.
Штурмовые ФАБ служат для бомбометания с горизонтального полета с малых высот. На них установлены встроенные тормозные устройства и взрыватель мгновенного действия. Они предназначены для разрушения бетонированных объектов. К бомбам такого типа относится бомба "Дюрандаль" (Франция). Она сбрасывается с высоты 50-500 м. Ее полет тормозится двумя парашютами, раскрывающимися автоматически. На заданной высоте срабатывает программное устройство и включается ракетный ускоритель, в результате этого бомба приобретает скорость 200 м/с. "Дюрандаль" способна пробить бетонированную взлетно-посадочную полосу толщиной до 0,7 м и взорваться на глубине до 2 м, при этом разрушив бетонное покрытие на площади до 0,2 га.
Объемно-детонирующие авиационные бомбы (ОДАБ) по сравнению с обычными ФАБ обладают большим радиусом поражения. Это объясняется тем, что энергия взрыва ФАБ выделяется в объеме взрывчатого вещества, создается излишне большое давление. Выделение энергии при действии ОДАБ происходит в объеме аэрозольного облака, размеры которого во много раз превышают размеры бомбы. Давление продуктов взрыва внутри облака - около 3 МПа - является достаточным для поражения объектов, подверженных воздействию ударной волны. Аэрозольное облако "затекает" в окопы, укрытия, усиливая поражающее действие ОДАБ. Бомбы ОДАБ впервые были испытаны американцами во время войны во Вьетнаме.
Осколочно-фугасные авиационные бомбы (ОФАБ) предназначены для поражения ракетных установок, летательных аппаратов на открытых стоянках, артиллерийских орудий, автомобилей, живой силы противника и т. д. Коэффициент наполнения ОФАБ составляет 0,3-0,35. Основными поражающими факторами бомбы являются продукты взрыва, ударная волна и осколки корпуса.
Осколочные авиационные бомбы (ОАБ) предназначены для поражения живой силы и автомобильной техники противника. Основным поражающим фактором бомбы являются осколки корпуса. ОАБ могут быть калибра от 0,5 до 100 кг, коэффициент наполнения - 0,1-0,2. Бомбы снабжены взрывателями мгновенного действия. Существуют ОАБ с готовыми осколками. Так, в шариковых ОАБ в качестве осколков используются стальные шарики. Корпус шариковой ОАБ изготовлен из легкого сплава, внутри корпуса размещается взрывчатое вещество, контактный взрыватель и металлические шарики. На бомбе установлен взрыватель с центробежным предохранительным механизмом, который срабатывает после того, когда шарик определенное количество раз повернется вокруг своей оси. ОАБ калибра до 10 кг сбрасываются с летательного аппарата в разовых бомбовых кассетах (РБК) или из специальных контейнеров многоразового использования. Кассеты имеют габариты ФАБ калибра 100-500 кг и обозначаются шифром, где указывается название кассеты, ее калибр и тип снаряжения. Например, РБК-250АО-1.
Противотанковые авиационные бомбы (ПТАБ) предназначены для поражения танков и другой бронированной техники противника. Калибр ПТАБ изменяется от 0,5 до 10 кг. Основным поражающим фактором ПТАБ является кумулятивная струя, имеющая диаметр 1-2 мм и скорость 10-15 км/с. Материал брони выжимается струей в сторону, в результате этого в броне образуется пробоина. Находящиеся за броней уязвимые агрегаты цели поражаются пробивным зажигательным и инициирующим действием остатков струи и осколков брони.
Зажигательные авиационные бомбы (ЗАБ) предназначены для уничтожения и поражения огнем живой силы и техники противника. ЗАБ имеют калибр от 1,5 до 500 кг. ЗАБ калибра до 2,5 кг снаряжаются термитным составом (смесь алюминия с окислами железа).
Разновидностью ЗАБ являются фугасно-зажигательные авиационные бомбы (ФЗАБ), которые предназначены для поражения складов горючего, нефтехранилищ и т. д.
Авиационные бомбы бывают свободного падения и управляемые. На вооружении ВВС России имеются авиационные бомбы и кассеты, представленные в таблице.
Авиационные бомбы и кассеты
| Тип | Класс бомбы | Длина. мм | Диаметр, мм | Масса бомбы, кг | Масса БЧ,кг | Тип БЧ | Примечания |
| БЕТАБ-250 | св.п | 1857 | 285 | 200 | 140 | Б | Бетонобойная |
| БЕТАБ-500 | св.п | 2107 | 426 | 430 | 380 | Б | Бетонобойная |
| ГБ-100 | св.п | 1250 | 214 | 120 | 100 | Ф | Глубинная |
| ЗАБ-250 | св.п | 1000 | 267 | 250 | 200 | 3 | |
| ЗАБ-500 | св.п | 2142 | 321 | 500 | 480 | 3 | |
| КАБ-500Л | УПР | 3050 | 400 | 534 | 400 | Ф | Лазерная гсн |
| КАБ-500кр | УПР | 3050 | 350 | 560 | 380 | ББ | Телевизионная ГСН |
| КАБ-1500Л -ПР | УПР | 4600 | 580 | 1500 | 1100 | ПБ | |
| КАБ-1500Л -Ф | УПР | 4600 | 580 | 1560 | 1180 | Ф | Корректируемая с лазерной гсн |
| ОДАБ-1000 | св.п | 2142 | 464 | 1000 | 950 | ОБ | Объемно-детонирующая |
| ОФАБ-100 | св.п | 964 | 267 | 100 | 60 | ОФ | |
| ОФАБ-250 | св.п | 1589 | 285 | 250 | 210 | ОФ | |
| ПБ-250 | св.п | 1982 | 250 | 250 | 200 | ОФ | |
| РБК-250-275АО-1-СЧ | св.п | 2120 | 325 | 273 | 150 | К | Разовая бомбовая кассета |
| РБК-500АО | св.п | 2285 | 464 | 380 | 290 | К | Разовая бомбовая кассета |
| РБК-500 ШОАБ-0,5 | св.п | 1500 | 450 | 334 | 283 | Ш | Разовая бомбовая кассета |
| СЗВ | УПР | 1300 | 211 | 94 | 19 | У | Глубинная с гидроакустической гсн |
| ФАБ-100 | св.п | 964 | 267 | 100 | 70 | Ф | |
| ФАБ-500 | св.п | 2142 | 392 | 500 | 450 | Ф | |
| ФАБ-5000 | св.п | 3107 | 642 | 4900 | 4200 | Ф | |
| ХБ-250 | св.п | 1392 | 303 | 250 | 200 | X | |
| ХБ-2000 | св.п | 2428 | 535 | 2000 | 1700 | X |
Как видно из таблицы, большинство бомб являются бомбами свободного падения. Бомбы этого типа широко представлены в вооруженных силах не только России, но и других стран. За всю историю существования были разработаны сотни модификаций неуправляемых бомб.
Авиабомбы — средства поражения, сбрасываемые с летательных аппаратов. Предшественниками бомб были металлические дротики, которые пилоты пачками выбрасывали на пехоту и кавалерию противника. Такой металлический предмет, брошенный с самолета, прошивал насквозь всадника вместе с конем.
Позже с аэропланов стали бросать ручные гранаты, и артиллерийские снаряды, однако в 1918 году в Англии, Франции и Германии были созданы осколочно-фугасные авиационные бомбы с хвостовым оперением, которые имели вполне современный вид.
Интересный факт, первые летчики-бомбардировщики, приветствовали друг друга в воздухе, и совсем не стремились уничтожить врага, пока какой-то француз не открыл стрельбу из пистолета по встречному самолету, с этого началась эра воздушных боев.
1 ФАБ-5000 4900 кг
Самая мощная фугасная авиационная бомба времен Великой Отечественной Войны.
2
ХБ-2000 2000 кг
Самая тяжелая химическая бомба в мире. Ничего неизвестно об отравляющем веществе, его маркировка Р-35.
3 КАБ-1500Л -Ф 1560 кг
Управляемые или корректируемые авиационные бомбы последний виток развития авиабомб, позволяют «выпиливать» врага послав маленькую бомбу прямо в окно автомобиля в центре города.
Эта полуторатонная «малышка», самая большая в РФ управляемая бомба, фугасного действия.
4
КАБ-1500Л -ПР 1500 кг
Такие бомбы в зарубежной литературе называют «умные бомбы».
Объемно-детонирующие авиационные бомбы обладают большим радиусом поражения. Аэрозольное облако «затекает» в окопы, укрытия, усиливая поражающее действие ОДАБ.
6
КАБ-500кр 560 кг
Управляемые бомбочки превосходят по коэффициенту наполнения, ракеты из-за отсутствующего двигателя и топливных баков.
7 КАБ-500Л 534 кг
8 ЗАБ-500 500 кг
Огромная зажигательная бомба. За счет высокой температуры разливающегося нутра, поджигает все вокруг. Особенно отличились «америкосы» поливая зажигательными бомбами, Вьетнам, напалмом сжигая строения и людей.
9 БЕТАБ-500 430 кг
Самая большая в РФ бетонобойная авиационная бомба, предназначена, для «выпиливания» врагов подло укрывшихся в бункерах, ЗКП, и прочих сооружениях.
10 РБК-500АО 380 кг
Разовая бомбовая кассета. Снаряжена 15-ю самоприцеливающимися противотанковыми боевыми элементами, оснащенными двухрежимными инфракрасными координаторами цели. Предназначена для «выпиливания» современных танков и другой бронетехники в любых условиях. Одновременно может «стереть» шесть танков.
Кроме того, нельзя не упомянуть АН602 «Царь-бомбу» или «Кузькину мать» , которую Никита Сергеевич обещал показать «америкосам» - масса 26,5 тонн с парашютной системой, самая тяжелая бомба в истории человечества.
Самая маленькая авиационная бомба «Мышиная бомба» (зажигательная) весит 17 грамм, выпускалась опытной серией, на вооружение не поступила. Предполагалось, что носителями этих бомб будут сбрасываемые с самолетов в специальных самораспаковывающихся контейнерах летучие мыши.
Один из видов авиационных боеприпасов, сбрасывается с летательного аппарата (ЛА). Авиационные бомбы подразделяются на бомбы основного и вспомогательного назначения. Авиационные бомбы осн. назначения применяются для поражения различных наземных и мор. целей разрушающим действием взрыва, осколками и огнём; к ним относятся также состоящие на вооружении некоторых иностр. ВВС авиационные бомбы, предназначенные для поражения живой силы отравляющими веществами. Авиационные бомбы вспомогат. назначения применяются для решения спец. задач (освещение местности, постановка дымовых завес, разбрасывание агитац. литературы, имитация ядерного взрыва на учениях, сигнализация, обучение бомбометанию и др.).
Впервые авиационные бомбы были применены итальянцами во время итало-турецкой войны 1911-12. В России первые авиационные бомбы были разработаны В 1909-14. Система авиационных бомб конструктора В. В. Орановского состояла из 5 образцов осколочных авиационная бомб массой от 9 до 80 кг и 8 образцов фугасных авиационная бомб массой от 4,5 до 640 кг. В 1916 На вооружении русской авиации появилась зажигательная авиационная бомба конструкции полк. А.Яковлева. К нач. 30-х гг. в СССР были созданы практически все типы авиационных бомб осн. и вспомогат. назначения. В период Великой Отечеств, войны было создано лишь неск. образцов авиационных бомб (противотанковые, осколочно-фугасные). Разработка авиационных бомб в иностр. ВВС шла аналогичным путём. В послевоенные годы продолжается усовершенствование конструкций авиационных бомб, повышение эффективности их действия в различ. условиях боевого применения, создаются атомные (ядерные), управляемые и самонаводящиеся авиационные бомбы (см. Ядерная бомба , Управляемая авиационная бомба).
Авиационная бомба
(рис. 1) состоит из корпуса, снаряжения и стабилизатора. Корпус, обычно овально-цилиндрич. формы с конич. хвостовой Частью, соединяет все элементы авиационной бомбы в единую конструкцию и предохраняет от разрушения её внутр. снаряжение. Корпуса авиационных бомб осколочного и фугасного действия при взрыве дробятся на осколки. В качестве заряда авиационных бомб используются различ. типы взрывчатых веществ (ВВ) - тротил и сплавы его с гексогеном, аммонийной селитрой и др. Авиационные бомбы зажигательного действия наполняются зажигат. составами или загущёнными горючими жидкостями. Авиационные бомбы вспомогат. назначения снаряжаются различ. пиротехническими составами. В донной и головной частях (реже сбоку) корпуса авиационных бомб имеются запальные стаканы для установки взрывателей. Для подвески у авиационных бомб имеются ушки. У авиационных бомб малой массы (менее 25 кг) они обычно отсутствуют, т.к. эти авиационные бомбы применяются из кассет и связок одноразового использования или контейнеров многоразового применения. Стабилизатор обеспечивает устойчивый полёт авиационной бомбы в воздухе после её сбрасывания с летательного аппарата. Для повышения устойчивости авиационной бомбы на траектории при околозвуковых скоростях полёта к её головной части приваривается баллистическое кольцо. Стабилизаторы современных авиационных бомб имеют перистую, перистоцилиндрическую и коробчатую формы. У авиационных бомб, предназначенных для бомбометания с малых высот (не ниже 35 м), могут применяться стабилизаторы зонтичного типа. При сбрасывании такой авиационной бомбы специальная пружина под действием возд. потока раскрывает лопасти стабилизатора, придавая ему форму зонта (рис. 2), в результате чего увеличивается время падения авиационной бомбы, что позволяет летательному аппарату уйти на безопасное расстояние от точки взрыва.
В некоторых конструкциях авиационных бомб безопасность летательного аппарата при бомбометании с малых высот обеспечивается спец. тормозными устройствами парашютного типа, раскрывающимися после отделения авиационной бомбы от летательного аппарата. Для подрыва заряда ВВ служат взрыватели: ударного действия, дистанционные, неконтактные и др.
Основные характеристики авиационной бомбы
: калибр, коэффициент наполнения, характеристическое время, показатели эффективности и диапазон условий боевого применения. Калибром
авиационной бомбы называется её масса, выраженная в кг. В зависимости от типа и массы авиационные бомбы условно подразделяются на бомбы малого, среднего и крупного калибра. У фугасных и бронебойных авиационных бомб к малому калибру относятся бомбы массой менее 100 кг, к среднему - 250-500 кг, к крупному - 1000 кг и более. У осколочных, осколочно-фугасных, зажигательных и противолодочных авиационных бомб соответственно к малому - менее 50 кг, среднему - 50-100 кг, крупному - более 100 кг. Миним. калибр существующих авиационных бомб менее 0,5 кг; максимальный - 20 т (американская авиационная бомба Т-12). Коэффициентом наполнения
называется отношение массы снаряжения авиационной бомбы к полной её массе. У авиационных бомб с тонкостенным корпусом коэффициент наполнения достигает 0,7; у толстостенных (бронебойного и осколочного действия) - 0,1-0,2. Характеристическое время
Θ - осн. показатель баллистических качеств бомбы - это время падения авиационной бомбы, сброшенной при нормальных атмосферных условиях с горизонтально летящего летательного аппарата с высоты 2000 м при скорости 40 м/с. Чем лучше аэродинамич. свойства авиационной бомбы и чем больше её масса, тем меньше Θ. Для существующих авиационных бомб оно обычно колеблется в пределах от 20,25 до 33,75 с. Величина Θ характеризует вид траектории авиационной бомбы и вводится в бомбардировочные прицелы при определении угла прицеливания. Ожидаемую эффективность
боевого применения авиационной бомбы позволяют оценить показатели эффективности поражающего действия авиационной бомбы - частные (объём воронки, толщина пробиваемой брони, количество очагов пожара и др.) и обобщённые (среднее число попаданий, необходимых для поражения цели, и площадь приведенной зоны поражения, при попадании в к-рую цель выводится из строя). Эти показатели служат для определения величины ожидаемого ущерба, к-рый будет нанесён цели. Диапазон условий боевого применения включает данные о допустимых макс, и миним. значениях высоты и скорости бомбометания. Ограничения по макс. значениям высоты и скорости определяются условиями устойчивости авиационной бомбы на траектории и прочности корпуса в момент встречи с целью, а по минимальным - условиями безопасности собственного летательного аппарата и характеристиками применяемых взрывателей.
Авиационные бомбы основного назначения:
Фугасная авиационная бомба
(ФАБ) - наиболее универсальный и распространённый тип авиационной бомбы., применяется для разрушения и уничтожения различ. целей (военно-пром. объекты, ж.-д. узлы, энергетич. сооружения, фортификац. укрепления, живая сила и техника и др.). Наиболее распространёнными являются фугасные авиационные бомбы ср. калибра. Поражение целей ФАБ достигается действием продуктов взрыва, ударной волны и осколков корпуса. ФАБ применяются с ударными взрывателями мгновенного (по целям, располож. на поверхности земли) и замедленного (по объектам, поражаемым взрывом изнутри, и заглубл. целям) действия. В последнем случае эффективность ФАБ усиливается сейсмич. действием взрыва. При взрыве ФАБ в грунте образуется воронка, размеры к-рой зависят от свойств грунта, калибра А. б. и глубины взрыва. Напр., при взрыве ФАБ калибра 500 кг в суглинке (на глубине 3 м) образуется воронка диаметром 8,5 м. Фугасные авиационные бомбы с взрывателями большого замедления применяются для минирования местности, при этом они иногда снабжаются вибрационными и противосъёмными устройствами, вызывающими взрыв при сотрясении грунта движущимся поездом, танком и т.п. или при попытке обезвредить бомбу.
Осколочная авиационная бомба
(ОАБ, по принятой в практике маркировке - АО), как и фугасная, является бомбой многоцелевого назначения (рис. 3) и применяется для поражения различ. открытых, небронир. или малобронир. целей (живая сила, ракеты, самолёты на открытых стоянках, автотранспорт и др.). Калибры ОАБ от 0,5 до 100 кг. Осн. поражения (образование пробоин, воспламенение горючего и т. п.) наносятся при попадании в цели осколков корпуса бомбы. При дроблении корпуса ОАБ образуются осколки различ. массы (от сотых долей грамма до неск. сот граммов). Общее число осколков зависит от калибра; напр., у ОАБ калибра 100 кг 5-6 тыс. осколков массой более 1 г. Для повышения эффективности осколочного действия и обеспечения дробления корпуса на осколки заданной массы на внутренней или наружной поверхности корпусов некоторых ОАБ имеются насечки (канавки). В войне во Вьетнаме авиация США применяла т. н. шариковые бомбы, начинённые стальными и пластмассовыми шариками (рис. 4). Обычно ОАБ комплектуются ударными взрывателями мгновенного действия. Возможно применение неконтактных взрывателей, вызывающих срабатывание авиационной бомбы на определённом расстоянии от земли. При применении ОАБ малого калибра для постановки минных полей против живой силы они комплектуются минновибрационными взрывателями, взрывателями-ловушками или взрывателями со случайным значением времени замедления в диапазоне от 15 с до неск. часов.
Осколочно-фугасная авиационная бомба
(ОФАБ) представляет собой осколочную авиационную бомбу с усиленным фугасным действием. Применяется по тем же целям, что и ОАБ, и по незаглубл. целям, обычно поражаемым ФАБ. Калибры ОФАБ 100-250 кг; комплектуются бомбы ударными взрывателями мгновенного действия или неконтактными, срабатывающими на высоте 5 -15 м.
Противотанковая авиационная бомба
(ПТАБ) предназначена для поражения танков, самоходных арт. установок и др. объектов, имеющих броневую защиту, открыто располож. складов боеприпасов, ёмкостей с горючим, а также автомоб. и ж.-д. транспорта (рис. 5). Впервые была применена сов. авиацией в июле 1943 в Курской битве. Калибры совр. ПТАБ 0,5-5 кг, Поражающее действие ПТАБ создаётся кумулятивной струёй, образующейся в результате взрыва заряда, имеющего спец. форму (см. Кумулятивный эффект). Способна пробить броню и поразить находящиеся за бронёй живую силу, агрегаты, топливо и боеприпасы. Осколки корпуса ПТАБ могут поразить находящуюся вблизи живую силу.
Бронебойная авиационная бомба
(БРАВ) применяется для поражения бронир. целей и объектов, имеющих прочную бетонную или жел.-бет. защиту. Калибры БРАВ от 100 кг до 1 т. При встрече с преградой БРАВ пробивает её и взрывается внутри цели. Форма головной части, толщина и материал корпуса (спец. легиров. сталь) обеспечивают целость авиационной бомбы в процессе бронепробивания.
Противолодочная авиационная бомба
(ПЛАБ) предназначена специально для поражения подводных лодок. ПЛАБ малого калибра рассчитана на прямое попадание в лодку в надводном или подводном положении. Снаряжается ударным взрывателем, при срабатывании к-рого из корпуса ПЛАБ выбрасывается боевая часть оск.-фугасного действия, к-рая пробивает корпус лодки и взрывается с некоторым замедлением, поражая её внутреннее оборудование. ПЛАБ крупного калибра способна поразить цель при взрыве в воде на некотором расстоянии от неё действием продуктов взрыва и ударной волной. Комплектуется дистанц. или гидростатич. взрывателями, обеспечивающими взрыв на заданной глубине, или неконтактными взрывателями, срабатывающими в момент, когда расстояние между погружающейся ПЛАБ и целью минимально и не превосходит радиуса её действия.
Зажигательная авиационная бомба
(ЗАБ) предназначена для создания очагов пожара и непосредств. поражения огнём живой силы и военной техники. Калибры ЗАБ обычно от 0,5 до 500 кг. ЗАБ малого калибра, как правило, снаряжаются твёрдыми горючими смесями на основе окислов различ, металлов (напр., термит), развивающими температуру горения 2000-3000 °С. Корпуса таких ЗАБ могут изготавливаться из электрона (горючий сплав алюминия и магния) и др. горючих материалов. Крупнокалибер. ЗАБ снаряжаются легко воспламеняемым горючим (бензин, керосин), загущённым до различ. консистенции (напр., напалм), либо различ. органич. соединениями. В отличие от незагущ. горючего такие огнесмеси при взрыве дробятся на сравнительно крупные куски (200-500 г, а иногда и более), к-рые, разлетаясь в стороны на расстояние до 150 м, образуют очаги пожара. В ЗАБ, снаряжённых загущ. огнесмесями, имеется разрывной заряд и фосфорный патрон; при срабатывании взрывателя огнесмесь и фосфор дробятся и перемешиваются, а самовоспламеняющийся на воздухе фосфор поджигает огнесмесь. Аналогичное устройство имеют и применяемые по площадным целям зажигательные баки, к-рые также снаряжаются вязкой (неметаллизир.) огнесмесью. В отличие от ЗАВ они имеют тонкостенный корпус и подвешиваются только на наружные держатели летательного аппарата.
Фугасно-зажигательная авиационная бомба
(ФЗАБ) обладает комбинированным действием и применяется по целям, поражаемым и фугасными, и зажигат. бомбами. Снаряжается пиротехническими или др. зажигат. составами (в т.ч. термитными патронами) и ВВ. При срабатывании взрывателя происходит взрыв снаряжения и воспламенение термитных патронов, к-рые разбрасываются на значит, расстояние, создавая дополнит, очаги пожара.
Химическая авиационная бомба
(ХАБ) предназначена для заражения местности и поражения живой силы стойкими и нестойкими отравляющими веществами (OB). Применение OB запрещено Женевским протоколом 1925. Однако на вооружении некоторых империалистич. гос-в имеются ХАБ, снаряжаемые OB различ. рецептур (зарин, синильная кислота, фосген и др.). Авиационные бомбы комплектуются ударными, дистанционными (взрыв на высоте 200 м) или неконтактными (взрыв на высоте 50 м) взрывателями. При взрыве заряда разрушается тонкостенный корпус ХАБ, жидкое OB дробится на мелкие капли и разбрасывается во все стороны, поражая людей и заражая местность и объекты стойкими OB или создавая облако нестойких OB, заражающих воздух. Известны также конструкции ХАБ малого калибра (0,4-0,9 кг), корпуса к-рых имеют сферич. форму и изготовлены из пластмассы. Такие ХАБ применяются без взрывателей; разрушение их корпуса и дробление OB происходит в момент удара о землю.
Авиационные бомбы вспомогательного назначения:
Светящая авиационная бомба
(САБ) предназначена для освещения местности при возд. разведке и бомбометании с помощью оптич. прицелов ночью. Снаряжается одним или неск. факелами осветит, пиротехн. состава, каждый из к-рых имеет свою парашютную систему. При срабатывании дистанц. взрывателя вышибное устройство воспламеняет факелы и выбрасывает их из корпуса САБ. Снижаясь на парашютах, факелы освещают местность в течение 5-7 мин, создавая суммарную силу света в неск. млн. кандел (свечей).
Фотографическая авиационная бомба
(ФОТАБ) применяется для освещения местности при ночном аэрофотографировании. Снаряжается фотосоставом (смесь алюминиево-магниевых порошков с окислителями) и разрывным зарядом. При срабатывании дистанц. взрывателя детонирует разрывной заряд, к-рый разбрасывает и воспламеняет фотосостав; кратковременная (0,1-0,2 с) его вспышка даёт силу света в неск. млрд. кандел.
Дымовая авиационная бомба
(ДАВ) используется для постановки дымовых завес на местности. По конструкции аналогична ЗАБ. Снаряжается белым (пластифицированным) фосфором и небольшим разрывным зарядом. Взрыв заряда дробит фосфор, к-рый, воспламеняясь, создаёт дымовую завесу.
Имитационная авиационная бомба
(ИАБ) служит для условного обозначения точки ядерного взрыва при обучении войск. Снаряжается разрывным зарядом, жидким горючим, вспышка к-рого имитирует огненную сферу ядерного взрыва, и белым фосфором, образующим при горении грибовидное облако дыма. Для имитации наземного или возд. взрыва применяются соответственно ударные или дистанц. взрыватели.
Агитационная авиационная бомба
(АГИТАБ) предназначена для разбрасывания агитац. литературы. По принципу действия и устройству подобна разовым бомбовым кассетам, из к-рых в момент срабатывания дистанц. взрывателя выбрасываются листовки и брошюры.
Ориентирно-сигнальная авиационная бомба
(ОСАБ) применяется для обозначения р-на сбора групп летательных аппаратов, маршрута полёта, решения навигац. и бомбардировочных задач и различ. условной сигнализации на земле, воде и в воздухе. ОСАБ, используемые днём, снаряжаются пиротехц. составами, при горении к-рых образуется окрашенное в тот или иной цвет дымовое облако; ночью применяются ОСАБ, снаряжённые спец. составами, дающими при горении пламя различ. цвета. Для создания сигнальных точек на земле ОСАБ комплектуется ударным взрывателем. Сигнальные точки в воздухе образуются снижающимся на парашюте факелом сигнального состава, к-рый выбрасывается из корпуса в момент срабатывания дистанц. взрывателя. ОСАБ, используемая на море, снаряжается флуоресцирующей жидкостью, к-рая при ударе о воду растекается в виде тонкой плёнки, образуя хорошо заметное пятно - сигнальную точку.
Практическая авиационная бомба
(ПАБ, по принятой в практике маркировке - П) применяется для обучения лётного состава бомбометанию. По конструкции аналогична ОСАБ. Снаряжается пиротехц. составами ночного и дневного действия, к-рые обозначают точку её падения в виде вспышки фотосостава или облака дыма. Для обозначения следа траектории в воздухе ПАБ снаряжаются патронами с трассир. составами.
Лит.: Дорофеев А. Н., Кузнецов В. А., Сapкисян Р.С. Авиационные боеприпасы. М., 1968; Учебник механика Военно-Воздушных Сил. М., 1968; Гражданская оборона. М., 1963; Организация и вооружение армий и флотов капиталистических государств. Изд. 2-е. М., 1988; Вооруженные силы капиталистических государств. М., 1971.
Р.С. Саркисян.
2. Основные типоразмеры бомб в сравнении
- 1: ФАБ-100
- 2: ФАБ-250
- 3: ФАБ-250-M46
- 4: ОФАБ-250
- 5: ФАБ-500M54
- 6: ФАБ-500
- 7: ФАБ-500-M62
- 8: ФАБ-5000
Модели и типы бомб
Межтиповые виды бомб
Межтиповые виды бомб типы бомб, особенности которых могут иметь все виды бомб.
- Штурмовые бомбы, имеющие раскрываемый тормозной парашют, который обеспечивает низковысотное бомбометание, без риска повредить свой самолёт осколками и исключает возможность рикошета замедлением) обеспечивая высокую точность бомбометания. Также обеспечивается больший разлёт осколков для ФАБ и ОФАБ, так как бомба падает с большим углом. Штурмовые бомбы могут иметь встроенное или приставное исполнение.
- Термостойкие Бомбы, имеющие теплозащитную конструкцию или теплозащитную оболочку, предназначены для подвески на высотные сверхзвуковые перехватчики, типа МиГ-25 и МиГ-31.
Фугасные
Фугасные авиабомбы это авиабомбы, основным поражающим действием которых является действие фугаса. Они обладают наиболее мощным и универсальным поражающим действием среди авиабомб основного назначения. Масса ВВ в бомбе примерно составляет 50 %, также бомба имеет сравнительно прочный корпус для проникновения в грунт или в препятствия типа межэтажных перекрытий зданий и сооружений.
Основные поражающие действия
- Газообразные продукты взрыва имеющие большое избыточное давление
- Ударные волны в воздухе или грунте и сейсмические волны
- Осколки при дроблении корпуса бомбы
Основные цели
- Объекты тыла и коммуникаций
- Военно-промышленные и энергетические объекты
- Боевая техника
- Живая сила
Современные ФАБ общего назначения имеют массу 250 кг и более. Они могут иметь несколько форм исполнения:
- Тупоконечная предназначены для наиболее эффективного размещения внутри фюзеляжа. Обеспечивается сброс на около- и дозвуковых скоростях и высоте до 15-16 км.
- Большого удлинения имею обтекаемую головную часть, предназначены в основном для самолётов с наружной подвеской в том числе и сверхзвуковых. Имеют меньшее лобовое сопротивление и более устойчивый.
- Толстостенные Предназначены для действий по особо прочным целям. Они отличаются более массивной и прочной головной частью, большой толщиной корпуса, и отсутствием головного очка под взрыватель и запального стакана.
| Фугасные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Аббревиатура | Изображение | Диаметр | Длина | Масса бомбы | Масса ВВ | Примечания | |||||||
| ФАБ-50ЦК | 219 | 936 | 60 | 25 | Цельнокованная | ||||||||
| ФАБ-100 | 267 | 964 | 100 | 70 | |||||||||
| ФАБ-250 |  |
285 | 1589 | 250 | 99 | ||||||||
| ФАБ-250-М54 | 325 | 1795 | 268 | 97 | |||||||||
| ФАБ-250-М62 |  |
300 | 1924 | 227 | 100 | ||||||||
| ФАБ-250ТС | 300 | 1500 | 256 | 61,4 | Толстостенная, Бронепробиваемость 1м | ||||||||
| ФАБ-250ШЛ | 325 | 1965 | 266 | 137 | |||||||||
| ФАБ-500 |  |
392 | 2142 | 500 | 213 | ||||||||
| ФАБ-500Т | 400 | 2425 | 477 | 191 | Термостойкая | ||||||||
| ФАБ-500-M54 |  |
450 | 1790 | 528 | 201 | ||||||||
| ФАБ-500-M62 | 400 | 2425 | 500 | 200 | |||||||||
| ФАБ-500ШН | 450 | 2190 | 513 | 221 | Штурмовая низковысотная | ||||||||
| ФАБ-500ШЛ | 450 | 2220 | 515 | 221 | Штурмовая, надповерхностный взрыв | ||||||||
| ФАБ-1000 | - | - | - | - | |||||||||
| ФАБ-1500 | 580 | 3000 | 1400 | 1200 | |||||||||
| ФАБ-1500Т |  |
- | - | 1488 | 870 ТЭ | Термостойкая | |||||||
| ФАБ-1500-2500ТС |  |
- | - | 2151 | 436 ТЭ | Толстостенная, бронепробиваемость 2500мм | |||||||
| ФАБ-1500-М54 |  |
- | - | 1550 | 675,6 | ||||||||
| ФАБ-2000 | - | - | - | - | |||||||||
| ФАБ-3000 | - | - | 3067 | 1387 | |||||||||
| ФАБ-3000-М46 | - | - | 3000 | 1400 | |||||||||
| ФАБ-3000-М54 |  |
- | - | 3067 | 1200 | ||||||||
| ФАБ-5000 |  |
642 | 3107 | 4900 | 2207 | ||||||||
| ФАБ-5000-М54 |  |
- | - | 5247 | 2210,6 | ||||||||
| ФАБ-9000-М54 |  |
- | - | 9407 | 4297 | ||||||||

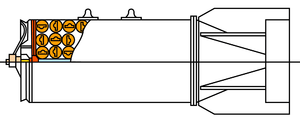

Принципиальная схема ОФАБ Детонатор Взрывчатое вещество Корпус
Осколочно-фугасные
ОФАБ осколочно-фугасная авиационная бомба представляет собой, обычную фугасную бомбу, но с меньшим наполнением ВВ около 30-35 %, и специальными средствами организованного дробления корпуса как пилообразная внутренняя сторона корпуса или система продольных и поперечных выточек.
Основные цели
- Объекты боевой техники и вооружения
- Военно-промышленные объекты
- Живая сила
| Осколочно-фугасные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Аббревиатура | Изображение | Диаметр | Длина | Масса бомбы | Масса ВВ | Примечания | |||||||
| ОФАБ-100-120 | 273 | 1300 | 133 | 42 | |||||||||
| ОФАБ-250Т | 300 | 2050 | 239 | 92 | Термостойкая | ||||||||
| ОФАБ-250ШЛ | 325 | 1991 | 266 | 92 | Штурмовая, надповерхностный взрыв | ||||||||
| ОФАБ-250-270 | 325 | 1456 | 266 | 97 | |||||||||
| ОФАБ-250ШН | 325 | 1966 | 268 | 93 | Штурмовая низковысотная | ||||||||
| ОФАБ-500У | 400 | 2300 | 515 | 159 | Универсальная | ||||||||
| ОФАБ-500ШР | 450 | 2500 | 509 | 125 | Штурмовая, с разделяющимися БЧ | ||||||||
Бетонобойные и противолодочные
БетАБ бетонобойная авиабомба. Предназначены для эффективного поражения железобетонных укрытий и ВПП. Конструктивно делятся на 2 вида:
- Свободного падения предназначены для бомбометания с больших высот. Конструктивно близки к толстостенным фугасным бомбам.
- С парашютом и реактивным ускорителем предназначены для бомбометания с любых высот. Бомба за счёт парашюта наклоняется до 60°, парашют отстёгивается и включается ракетный ускоритель.
ПЛАБ противолодочная авиабомба. Предназначена для поражения подводных лодок. Могут иметь разное исполнение. Бомбы большого калибра обычно имеют бесконтактный взрыватель и поражают цель фугасным действием на расстоянии. Бомбы малого калибра обычно используются в составе кассет и имеют контактный взрыватель и кумулятивное исполнение бомбы.
| Бетонобойные и противолодочные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Аббревиатура | Изображение | Диаметр | Длина | Масса бомбы | Масса ВВ | Примечания | |||||||
| БетАБ-500 | 350 | 2200 | 477 | 76 | |||||||||
| БетАБ-500ШП | 325 | 2500 | 380 | 77 | Штурмовая, с реактивным ускорителем | ||||||||
| БетАБ-500У | 450 | 2480 | 510 | 45 ТЭ | |||||||||
| ПЛАБ-250-120 | 240 | 1500 | 123 | 61 | |||||||||
Зажигательные и объемно-детонирующие
ЗАБ Зажигательная авиационная бомба. Предназначена для поражения огнём живой силы и боевой техники. Калибр зажигательных бомб не превышает 500 кг. Конструктивно зажигательные бомбы делятся на 2 типа:
- С пиротехническим зажигательным составом используется во всех бомбах меньше 100 кг, и в некоторых с калибром более 100. Пиротехническим составом как правило является термит со связующем веществом. Корпус обычно состоит из горючего металла электрон.
- С вязкой огнесмесью применяются для бомб калибром от 100 до 500 кг. Огнесмесью является органические горючие вещества загущенные до вязкого состояния специальными веществами. Огнесмесь в загущенном состоянии дробится при взрыве на крупные куски, которые несколько минут горят при температуре около 1000°С. Также в конструкцию бомбы входит патрон с фосфором и небольшой заряд ВВ, после детонации, фосфор на воздухе самовоспламеняется и поджигает огнесмесь.
- ФЗАБ фугасно-зажигательная авиационная бомба. Представляют собой комбинацию ФАБ и ЗАБ в одном корпусе. При срабатывании бомбы сначала детонирует зажигательная, а потом фугасная часть.
- ЗБ зажигательный бак. Представляют собой ЗАБ в тонкостенном корпусе без стабилизатора и без разрывного заряда ВВ. Разброс и дробление осуществляется посредством гидроудара, возникающего при ударе о преграду. Могут эффективно применяться только с низких высот.
ОДАБ объёмно-детонирующая авиабомба. Обеспечивает большую эффективность по живой силе и легкоуязвимой технике, чем ФАБ. При встрече с препятствием срабатывает дисперегирующий заряд, разрушается корпус, дробится и разбрасывается горючее. Горючее испаряется и, смешиваясь с воздухом, образует облако топливовоздушной смеси. Через время необходимое для образования облака достаточного размера, вторичный детонирующий заряд ВВ подрывает топливовоздушную смесь.
| Зажигательные и объемно-детонирующие | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Аббревиатура | Изображение | Диаметр | Длина | Масса бомбы | Масса ВВ | Примечания | |||||||
| ЗАБ-100-105 | 273 | 1065 | 106,9 | 28,5 | |||||||||
| ЗАБ-250-200 | 325 | 1500 | 202 | 60 | |||||||||
| ЗБ-500ШМ | 500 | 2500 | 317 | 260 | |||||||||
| ЗБ-500ГД | 500 | 2500 | 270-340 | 218-290 | |||||||||
| ФЗАБ-500М | 400 | 2500 | 500 | 86+49 | |||||||||
| ОФЗАБ-500 | 450 | 2500 | 500 | 250 | |||||||||
| ОДАБ-500ПМ |  |
500 | 2280 | 520 | 193 | ||||||||
| АВБПМ |  |
- | - | 7100 | |||||||||
Кассетные
РБК разовые бомбовые кассеты. Представляет собой тонкостенные авиабомбы, предназначены для применения авиабомб малого калибра. Название состоит из сокращенного наименования и типа снаряжения. Некоторые РБК имеют в комплекте съёмный обтекатель позволяющий эффективно устанавливать РБК на самолёты как с внешней подвеской так и с внутреннем отсеком вооружения. РБК по способу разбрасывания боевых элементов делятся на два вида:
- Обтюраторного типа имеют в своей конструкции жестко закрепленный обтюраторный диск, который после срабатывания дистанционного взрывателя и воспламенения им вышибного заряда под действием пороховых газов отделяется от стакана и перемещается внутри корпуса бомбы вместе с центральной трубой вокруг которой размещаются мелкие авиабомбы. Отделяется хвостовой конус, и боевые элементы выходят за пределы кассеты.
- С центральным воспламенительно-разрывным зарядом в конструкции бомбы есть центральная перфорированная труба с ВРЗ и боковое ослабленное сечение, закрытое планкой. При срабатывании взрывателя, инициируется ВРЗ. Образовавшиеся газы разрушают корпус бомбы по сечению и разбрасывают авиабомбы, при этом достигается большая площадь рассевания авиабомб.
КМГУ контейнер малогабаритных грузов. Предназначен для транспортировки и сброса БКФ с суббоеприпасами. Сам же КМГУ во время боевого применения находится на пилоне самолёта и не сбрасывается. Конструктивно КМГУ представляет собой обтекаемый корпус с управляемыми створками, отсеками для подвески БКФ и автоматикой позволяющий регулировать интервал сброса блоков.
Суббоеприпасы бомбовых кассет
В качестве суббоеприпасов кассетных бомб применяются бомбы сравнительно небольшого калибра. Из-за специфики их применения кроме вышеописанных типов бомб имеются также специализированные бомбы в настоящее время применяемые в основном только в бомбовых кассетах и КМГУ.
АО, ОАБ осколочная авиационная бомба. Авиабомбы основным действием которых является осколки корпуса. Калибр бомб колеблется от 0,5 до 50 кг. Они предназначены для поражения живой силы, не- и легкобронированной техники. Старые авиабомбы имеют цилиндрический корпус с жестким стабилизатором обеспечивают нерегулярное дробление, современные бомбы имеют сферическую или полусферическую конструкцию, складывающийся стабилизатор, аэродинамические устройства, насечки для организованного дробления корпуса или уже готовые поражающие элементы.
Бомбы с готовыми осколками изготавливаются из двух полусфер, армированных стальными шариками. Внутри корпуса имеется разрывной заряд и контактный взрыватель.
Бомбы с насечками кроме того имеют взрыватель с замедлением. При встречи с преградой такая бомба разделяется на две части и через время необходимое для поднятие на несколько метров подрывается.
ПТАБ противотанковая авиационная бомба. Предназначены для поражения бронированных объектов. Поражающим действием является кумулятивная струя образующиеся при помощи кумулятивной выемки внутри корпуса бомбы. Также при подрыве корпус бомбы образует осколки которые могут поразить живую силу и небронированную технику. Для эффективного воздействия кумулятивной струи взрыв должен происходить на расстояние называемым фокусным. Старые образцы бомб имеют контактный головной или донный взрыватель. Современные бомбы имеют головодонный взрыватель с датчиком цели.
