Каким получился асимметричный ответ американцам
22 декабря 1976 года была принята на вооружение фугасная термостойкая авиабомба ФАБ-500Т. На НПО «Базальт» она создавалась специально для бомбардировщика МиГ-25РБ. Бомбы другого типа для этой сверхскоростной машины не подходили.
Борьба со сверхзвуковым разогревом
Разведчик-бомбардировщик МиГ-25РБ, пришедший в авиацию в 1971 году, стал модификацией перехватчика МиГ-25. Он был способен развивать скорость в 3000 км/ч и подниматься на высоту 20700 м. В связи с тем, что на скорости, приближающейся к 3М, обшивка самолета разогревается до 300 и более градусов, лишь 11% массы машины были сделаны из алюминия. Основными материалами стали сталь и титан.
Точно так же в полете разогревались и бомбы, располагавшиеся на внешней подвеске. Более того, при сбрасывании их на скорости 2М с большой высоты они получали еще большую термическую нагрузку. В связи с чем могли не только изменяться их параметры, но и становилась возможной полная потеря эффективности авиаудара.
Именно с МиГ-25РБ впервые в истории было произведено бомбометание на сверхзвуковой скорости. Произошло это в Белоруссии на полигоне «Полесский». Бомба, развив при падении с высоты 20 км громадную скорость, пролетает по инерции 40 км и оставляет в земле воронку глубиной 2,5 м и диаметром 4,5 м. При этом осколки разлетаются в радиусе 870 м. В случае замедления подрыва воронка имеет глубину 13 м, диаметр - 22,5 м. Радиус разлета осколков - 430 м. Такой эффект возможен благодаря тому, что бомба на огромной скорости закапывается в почву и уже потом взрывается.
Характеристики ФАБ-500Т таковы:
Общий вес - 530 кг;
- ВВ в тротиловом эквиваленте - 256 кг;
- длина - 247 см;
- диаметр - 40 см;
- максимальный радиус поражения для легкоуязвимой техники - 200 м;
- максимальный радиус поражения для легкобронированной техники - 75 м.
В настоящий момент в ВВС России используются и более мощные термостойкие бомбы - ФАБ-1500Т.
Самые мощные «у нас» и «у них»
Самая мощная современная российская фугасная бомба - ФАБ-9000 М54. Она была создана еще 50-е годы для «супертяжеловеса» Ту-95. Вес бомбы - 9407 кг, ВВ - 4297 кг. Применяются при бомбометании с высоты 16000 м при скорости 1200 км/ч.
Они активно использовались во время войны в Афганистане, где на укрепленные позиции душманов было сброшено около пятисот ФАБ-9000 М54. Авиаудары выполняли бомбардировщики Ту-16. Однако как показала практика, ожидаемой эффективности бомбардировки не дали. Что было связано как с не слишком высокой точностью попадания, так и с прочностью пещер, в которых наши противники укрывали свои базы и заводы по производству боеприпасов. Куда эффективнее оказались ракеты Х-25, имевшие отклонение от цели в 2 метра. Запущенные с Су-25 они залетали в пещеры, уничтожая и живую силу, и технику.
Тяжелые же бомбы использовались в значительной степени для оказания психологического давления на врага. Пилоты вскоре отработали тактику бомбометания в узких ущельях, которые буквально «складывались».
Еще одна из причин применения супер-бомб - естественно, неглавных - заключалась в том, что подходил к концу срок их хранения. И это был наиболее дешевый способ «утилизации».
Американцы действовали в Афганистане в начале нулевых годов примерно так же, как и советские войска. И с тем же успехом. Они использовали свободно падающие бомбы BLU-82/B Daisy Cutter, получившие название «Большая голубая - 2». Вес ее ВВ составляет 5715 кг.
Также в Афганистане проходили испытания вакуумной бомбы следующего поколения GBU-43 с массой ВВ, равной 8480 кг. Причем, как утверждают ее создатели, мощность этого ВВ больше, чем у тротила, в 1,35 раза.
На снимке: авиабомба ФАБ-9000 М-54 в музее боевых самолетов на аэродроме «Дягилево»/ Фото: Алексей Куденко/ РИА Новости
Наш асимметричный ответ
До некоторых пор GBU-43 была самой мощной неядерной бомбой. Однако в 2007 году в России состоялись испытания бомбы громадной мощности. Она тоже основана на эффекте объемного вакуумного взрыва и имеет условное название Авиационная вакуумная бомба повышенной мощности (АВБПМ).
Бомбы с таким эффектом американцы начали применять еще во Вьетнаме. Принцип их действиях состоит в распылении ВВ в значительном объеме. При этом образуется облако, способное проникать в помещения и убежища. После поджигания облака в значительном объеме выгорает воздух, образуется вакуум, в который врывается внешний воздух, производя тотальные разрушения.
АВБПМ обладает мощностью, эквивалентной 44 тоннам тротила. Чего в военном деле прежде не было.
Между существующей у американцев GBU-43 и нашей вакуумной бомбами дистанция громадного размера. Ее удалось достичь за счет использование нового вида ВВ, состав которого строго засекречен. «У них» 8200 кг ВВ развивает мощность, эквивалентную 11 тоннам тротила. «У нас» 7100 кг ВВ равносильны 44 тоннам.
При этом между мощностью бомбы и площадью поражения существует нелинейная зависимость. У российской бомбы площадь в 20 больше, а температура горения в 2 раза выше.
Картина разрушений от взрыва АВБПМ такова:
90 м от эпицентра - полное разрушение даже самых укрепленных конструкций.
200 м от эпицентра — полное разрушение неукреплённых конструкций и практически полное разрушение железобетонных конструкций.
300 м от эпицентра — практически полное разрушение неукреплённых конструкций (жилые дома). Укрепленные конструкции разрушаются частично.
450 м от эпицентра — частичное разрушение неукреплённых конструкций.
1100 м от эпицентра — ударная волна разбивает стекла.
2300 м от эпицентра — ударная волна способна сбить человека с ног.
Эпоха умных бомб
Необходимо сказать, что в новом тысячелетии никто свободно падающие бомбы уже не создает. Им на смену пришли корректируемые или же планирующие бомбы, способные наводиться на цель при помощи тех или иных физических принципов. Еще их называют «умными бомбами». К этому типу бомб относятся и рассмотренная нами GBU-43. Несомненно, после проведения необходимого объема испытаний по подрыву АВБПМ и она также обретет способность самостоятельно выходить на цель.
Этот тип бомб совсем не нов. Впервые их применили немцы в 1943 году, с высочайшей точностью отбомбив с дистанции 8 км британские корабли. Спустя год «умные бомбы» использовали против японцев американские ВВС.
С появлением ядерного оружия, которое довольно долго считалось необходимым и достаточным условием военной победы, этот тип боеприпасов был предан забвению. Конструкторы вернулись к нему лишь в середине 60-х годов.
Первые корректируемые авиабомбы (КАБ) были несовершенны. Прежде всего потому, что они наводились на цель при помощи радиосигнала. И совсем скоро обороняющаяся сторона начала бороться с ними при помощи радиоглушилок.
На настоящий момент существует несколько способов наведения КАБ на цель: радиолокационный, лазерный, инфракрасный, телевизионный, радиокомандный, спутниковый (GPS и ГЛОНАСС). При этом круговое вероятное отклонение лежит в пределах от нескольких десятков метров до 2-3 метров.
Существенное преимущество КАБ перед свободнопадающими бомбами заключается не только в резком повышении точности бомбометания. Преодолевая в режиме планирования расстояния до 60 км, они позволяют бомбардировщикам не входить в зону действия ПВО противника. Правда, в случае использования в качестве средства ПВО ЗРС-400 «Триумф», способного поражать любые воздушные цели на расстоянии до 400 км, это достоинство «умных бомб» будет сведено к нулю.
Что же касается принципа, при помощи которого бомба преодолевает значительные расстояния, то он довольно прост. Не имея никаких двигателей, она планирует за счет выпущенных крыльев и маневрирует за счет рулей.
Надо сказать, что бурное развитие информационных технологий постоянно повышает качество «умных бомб». Существует информация, что через некоторое время они будут наводиться не только на неподвижные, но и на маневрирующие цели.
Арсеналы России и НАТО
В США на вооружении находятся чуть ли ни два десятка марок КАБ. В них используется преимущественно лазерная система наведения. В последних моделях она дополнена GPS-коррекцией. Наибольший вес ВВ, «упакованного» в бомбу - 830 кг.
Наиболее «ходовой» полезный груз - до 100 кг ВВ. (Из этого ряда сильно выбивается бомба объемного взрыва GBU-43, о которой мы рассказали выше).
Несмотря на то, что в СМИ сплошь и рядом говорится об американских КАБ, способных улетать за 100-километровый рубеж, их реальные показатели скромнее. Максимальную дальность имеет GBU-43, она равна 65 км. У всех остальных этот показатель лежит в пределах от 12 км до 24 км. Что же касается КВО «американцев», то его средняя величина равна 7 метрам.
На вооружении ВВС России находятся две «умные бомбы»: КАБ-500 и КАБ-1500. Каждая из них имеет несколько модификаций в зависимости от боевой части. Она может быть фугасной, осколочно-фугасной, бронебойной, бетонобойной... Уникальна противолодочная бомба, способная взрываться на глубине до 150 метров при волнении моря в 6 баллов.
Их дальность немного скромнее, чем у американских КАБ, - до 12 км. Точность выше: КВО лежит в пределах от 3 до 7 метров. В них используются три системы наведения - лазерная, телевизионная и спутниковая.
В 2011 году на авиасалоне МАКС-2011 производитель боеприпасов ГНПП «Регион» представил свою последнюю разработку - авиабомбу КАБ-250. Ее характеристики не разглашались. Однако по ряду признаков можно предположить, что она предназначена прежде всего для перспективного истребителя пятого поколения ОКБ Сухого Т-50. Из чего следует, что это оружие будет обладать и качественно новым интеллектом.
Авиабомба АО-2,5-2, переделанная с артиллерийского снаряда калибра 45 мм
В ходе войны СССР использовала осколочные авиационные бомбы весом 2,5 , 5, 10, 15, 20 и 25 кг. При этом бомбы подразделялись на специально изготовленные (с корпусами из сталистого чугуна и сталистого литья) и на переделанные из артиллерийских боеприпасов (в связи с недостатком авиабом). К специально изготовленным бомбам относились:
| ТТХ бомбы/обозначенине | АО-2,5 | АО-2,5сч | АО-8М | АО-10 | АОХ-10 | АОХ-15 | АО-20М |
| Длина бомбы, мм | 370 | 378 | 480 | 612 | 480 | 610 | 1030 |
| Диаметр корпуса, мм | 45 | 52 | 76 | 90 | 90 | 107 | 106 |
| Масса бомбы, кг | 2,5 | 2,5 | 5 | 10 | 10 | 15 | 20 |
| Размах стабилизатора, мм | 61 | 60 | 100 | 125 | 110 | 125 | 130 |
| Радиус поражения, м | 7-11 | 12 | 15 | 18 | 18 | 20 | 25 |
К бомбам, переделанным с артиллерийских боерипасов относились:
Переделка артиллерийских снарядов в авиабомбы производилась с 1941 г. и заключалась в оснащении их штампованным железным стабилизатором (перьевыми или коробчатыми) и авиационными взрывателями. Бомбы сбрасыались с высоты 150 — 350 м. Многие бомбы оснащались вертушкой АВ-4, благодаря которой взрыватель бомбы срабатывал над землей, тем самым увеличиая зону поражения осколками. Бомбы весом 2,5 кг, как правило, использовались в качестве суббоеприпасов – ими оснащались контейнеры (кассетные бомбы).
Авиабомбы ФАБ-50 выпускались в большой номенклатуре: ФАБ-50св (сварная, выпускалась в 1932-1939 гг.); ФАБ-50св (корпус из серого чугуна); ФАБ-50сл (выпускались с 1940 г., стальные литые); ФАБ-50цк (цельнокованная); ФАБ-50шг (выпускалась с 1943 г. со штампованной головкой); ФАБ-50-М43 (выпускалась с 1943 г. упрощенной конструкции и технологии изготовления). Кроме того, с 1936 г. 260 тысяч 152-мм фугасных снарядов от устаревших орудий переделали в бомбы ФАБ-50м путем оснащения их четырьма стабилизаторами и авиационным взрывателем. Несмотря на то, что официально бомба обозначалась как фугасная, фактически являлась осколочно-фугасной. Все бомбы оснащались взрывателями мгновенного действия, некоторые с задержкой 0,3 с. Бомбы использовались, как бомбардировщиками, так и истебителями. ТТХ бомбы: длина – 936 мм; диаметр – 219 мм; масса – 50 — 60 кг; масса ВВ – 25 кг; толщина стенок – 8-9 мм; размах оперения – 210 — 264 мм; бронепробиваемость – до 30 мм палубной брони, 900 мм кирпичной кладки или 220 мм железобетона.
В 1929-1932 гг. выпускались бомбы ФАБ-70м1 и ФАБ-70м2, которые представляли собой переделку трофейных боеприпасов от французских 240-мм минометов. Первый вариант бомбы выпускали без перенаряжения, второй – с переснаряжением. Переделка мин заключалась в установке бугеля для их подвески на горизонтальных бомбодержателях и онащении авиационным взрывателем. С 1936 г. выпускались бомбы под обозначением ФАБ-70, которые представляли собой 203-мм фугасные снаряды от устаревших орудий с четырьмя приваренными стабилизаторами. ТТХ ФАБ-70м2: длина – 1305 мм; длина корпуса – 855 мм; диаметр – 240 мм; размах стабилизатора – 310 мм; масса – 70 кг; масса ВВ – 34 кг.
В годы войны авиабомбы ФАБ-100 выпускались в такой номенклатуре: ФАБ-100 (выпускалась с 1932 г.), ФАБ-100цк (выпускались с 1938 г., цельнокованные), ФАБ-100М (выпускалась с 1942 г.), ФАБ-100св (сварная), ФАБ-100 КД (выпускалась в 1941-1944 гг., ознащалась взывчатой жидкой смесью); ФАБ-100НГ (выпускалась с 1941 г., корпус из тонкостенного железобетона), ФАБ-100 М-43 (выпускалась с 1943 г., упрощенной конструкции и технологии изготовления), ФАБ-100сч (выпускались с 1944 г., корпус из серого чугуна), ФАБ-100сл (выпускалась с 1944 г., стальной литой корпус). Все бомбы оснащались взрывателями мгновенного действия, некоторые с задержкой 0,3 с. ТТХ бомбы: длина – 964 мм; диаметр – 267 мм; масса – 100 кг; масса ВВ – 70 кг; толщина стенок – 14 мм; радиус поражения – 18 м.
250-килограммовые бомбы выпускались в таких варинантах: ФАБ-250 (выпускалась с 1932 г.), ФАБ-250св (выпускалась с 1932 г, сварная), ФАБ-250цк (цельнокованный корпус), ФАБ-250сч (выпускалась с 1943 г, серого чугуна), ФАБ-250НГ (выпускалась с 1941 г., корпус из тонкостенного железобетона), ФАБ-250М-43 (выпускалась с 1943 г., упрощенной конструкции и технологии изготовления), ФАБ-250М44 (выпускалась с 1944 г.,с укороченным стабилизатором). Бомба имела четырехперистый стабилизатор с распорными планками. Боеприпас использовался для разрушения гражданских объектов, подземных коммуникаций и полевых оборонительных сооружений с железобетонными перекрытиями толщиной до 0,4 м. ТТХ бомбы: длина – 1589 мм; диаметр – 285 мм; масса – 250 кг; масса ВВ – 99 кг; радиус повреждений — 56 м.
К номенклатуре 500-килограммовых бомб относились: ФАБ-500, ФАБ-500св (выпускалась в 1932-1940 гг., сварная), ФАБ-500М (выпускалась 1942-1943 гг., с упрощенным изготовлением), ФАБ-500НГ (выпускалась с 1941 г., корпус из тонкостенного железобетона), ФАБ-250М43 (выпускалась с 1943 г, упрощенной конструкции и технологии изготовления), ФАБ-500М44 (выпускалась с 1945 г., с укороченным стабилизатором). Бомба могла применяться со взрывателями большого замедления (часы, сутки) для минирования местности. При этом они снабжались вибрационными и противосъёмными устройствами, вызывающими взрыв при сотрясении грунта движущимся поездом, танком и т.п. или при попытке обезвредить бомбу. При взрыве на глубине 3 — 3,5 м. образовывалась воронка диаметром 8,5 — 16 м. ТТХ бомбы: длина – 2,1 — 2,3 м; диаметр – 392 — 447 мм; масса – 500 кг; масса ВВ – 213 — 226 кг; размах стабилизатора – 570 — 600 мм; бронепробиваемость – 1,2 м бетонного перекрытия или 0,8 м железобетонного; радиус повреждений – 80 м.
В период войны выпускались такие 1000-килограмовые бомбы: ФАБ-1000св (выпускалась в 1932-1943 гг., сварная), ФАБ-1000М (выпускалась с 1942 г., с упрощенным изготовлением, коромбачым стабилизатором и меньшей длиной), ФАБ-1000М43 (выпускалась с 1943 г, упрощенной конструкции и технологии изготовления), ФАБ-1000М44 (выпускалась с 1945 г., с укороченным стабилизатором), ФАБ-1000НГ (выпускалась с 1941 г., корпус из тонкостенного железобетона), ФАБ-1000сл (выпусклась с 1943 г., стального литья). При взрыве на глубине 4 м образовывалась воронка диаметром 17 м. ТТХ бомбы: длина – 2765 мм; диаметр – 630 мм; масса – 1000 кг; масса ВВ – 674 кг; бронепробиваемость – 1,8 м. бетонного перекрытия или 1 м железобетонного.
1500-килограмовые бомбы выпускались в таких вариантах ФАБ-1500, ФАБ-1500Т и ФАБ-1500-2500ТС. Толстостенная бомба ФАБ-1500-2500ТС имела литую боевую часть с толщиной стенок около 100 мм. Масса — 2,5 т. ТТХ бомбы: длина – 3 м; диаметр – 642 мм; масса – 1400 кг; масса боевой части – 1200 кг; масса ВВ –675 кг; толщина стенок – 18 мм; радиус повреждений – 160 м.
Бомба ФАБ-2000св была принята на вооружение в 1934 г. Она имела корпус сварной конструкции, головные и донные взрыватели с замедлением 0,3 с. В 1943 г. в связи с упрощением конструкции бомбы и технологии ее изготовление стали выпускать ФАБ-2000М-43. В 1945 г. на вооружение приняли ФАБ-2000М44. При взрыве бомбы на глубине 4 м. образовывалась воронка диаметром 20 м. ТТХ бомбы: длина – 4,5 м; толщина стенок – 12 мм; бронепробиваемость – 1,8 м. бетонного перекрытия или 1,2 м железобетонного.
Бомба относилась к авиабомбам сварной конструкции и была принята на вооружение в 1943 г. Ее стальную головную часть, достигавшую у головного среза толщины 90 мм, отливали. Цилиндрическую и коническую части корпуса вальцевали из листового проката, проваривая двухсторонним швом все стыки. Конус стабилизатора коробчатого типа на конической части корпуса авиабомбы прижимало специальное кольцо хвостовой втулки. Бомба имела 6 взрывателей — по одному в головном и донном очке и четыре боковых взрывателя с установкой на мгновенное действие. Наличие боковых взрывателей и сильно развитой системы дополнительных детонаторов обеспечивало настильность взрывной волны, что было чрезвычайно важно при бомбометании по крупным населенным пунктам. Носителем бомбы являлся ПЕ-8. При этом створки бомболюка закрывались лишь на одну треть. ТТХ бомбы: длина – 3107 мм; диаметр – 642 мм; масса – 4900 кг; масса ВВ – 2207 кг.
фугасная авиабомба была принята на вооружение в 1945 г. Она комплектовалась контактными взрывателями мгновенного действия или неконтактными, срабатывающими на высоте 5–15 м. При взрыве бомбы образовывалась воронка диаметром 5 м. и глубиной 1,7 м. ТТХ бомбы: длина – 1065 мм; диаметр – 273 мм; масса – 100 кг; масса ВВ – 30,7 кг; радиус поражения – 50 м; бронипробиваемость – 40 мм.
В период войны выпускалась бетонобойная бомба БетАБ-150 ДС (с дополнительной скоростью) с ракетным ускоритетелем для поражения объектов, имеющих прочную бетонную или железобетонную защиту. Боевая часть бомбы представляла собой 203-мм артиллерийский снаряд. Ракетный укоритель придавал бомбе дополнительную скорость в 210 м/с. Бомба проникала в скальный массив из мрамора на глубину 1,7 м. При взрыве бомбы в грунте образовывалась воронка диаметром 1,8 м и глубиной 2,5 м. ТТХ бомбы: длина — 2097 мм; длина – 210 мм; масса — 165 кг; масса боевой части — 102 кг; масса ВВ — 14,5 кг; масса ракетного заряда – 17,2 кг.
В период войны выпускались следующие бронебойные бомбы: БРАБ-200 ДС, БрАБ-220, БрАБ-250, БрАБ-500, БрАБ-1000. Бомба БРАБ-200 ДС имела ракетный ускоритель, который сообщал бомбе дополнительную скорость 180 м/с. Бомба изготавливалась на базе «морских» 203 мм полубронебойных артснарядов без задней части, к которым сзади крепился обтекаемый конус с донным взрывателем и большим четырёхпёрым стабилизатором. ТТХ бомбы БрАБ-200: длина – 2054 мм; длина – 278 мм; масса – 213 кг; масса боевой части – 150 кг; масса ВВ – 12,3 кг; масса ракетного заряда – 19,2 кг; бронепробиваемость – 182-260 мм. Бомбы БРАБ-500 и 2БРАБ-1000 были оснащены биконическими противорикошетными наконечниками. Корпуса бронебойных авиабомб новой изготавливались путем штамповки из легированной стали с последующей механической и термической обработкой к имели конусную форму, суживающуюся к хвостовой части. Головные части авиабомб, отливали из высоколегированной стали. Крылья стабилизаторов крепили к коническим обтекателям на клепке посредством стальных угольников. Для размещения на внешних горизонтальных бомбодержателях самолетов авиабомбы оснащали основными и дополнительными бугелями с подвесными ушками соответствующих весовых групп. ТТХ бомб изложено в таблице.
К началу войны в СССР выпускались зажигательные авиабомбы лишь малых и средних калибров – ЗАБ-1э, ЗАБ-2,5т, ЗАБ-10тг и ЗАБ-50тг. В 1941-1944 гг. было выпущено незначительное количество зажигательных бомб крупного калибра ЗАБ-100 и ЗАБ-500. Все они относились к боеприпасам интенсивного и сосредоточенного действия. Их общим недостатком оказалось то, что они были эффективны лишь при прямом попадании в цель, и их легко можно было потушить. Бомбы ЗАБ-1э, ЗАБ-2,5т относились к разряду суббоеприпасов — ими снаряжали ротативно-рассеивающие авиабомбы РРАБ, а также сбрасывали группами из кассет-ведер. Зажигательные авиабомбы калибра 1,5–2,5 кг снаряжаются термитными составами. Бомбы калибром более 10 кг считались боеприпасами индивидуального применения — на самолете их размещали на замках бомбодержателей и сбрасывали в ходе одиночного, серийного или залпового бомбометания. Всего было выпущено 5,8 млн. зажигательных бомб всех видов.
Бомба предназначалась для поражения целей посредством загущённой зажигательной смеси, имеющей высокую температуру горения (бензин, керосин, толуол). Загущенная огнесмесь дробилась взрывом на крупные куски, которые разбрасывались на большое расстояния и горели с температурой 1000–1200°С в течение нескольких минут. Огнесмесь прилипала к различным поверхностям и трудно удалялась с них. Горение происходило за счет кислорода воздуха, поэтому в радиусе действия бомбы образовывалось значительное количество отравляющей двуокиси углерода. Для повышения температуры горения огнесмеси до 2000–2500°С в нее добавляли порошки горючих металлов. Благодаря прочному корпусу бомба была способна пробивать стены и крыши зданий, поражая внутренние помещения. Основными целями для ЗАБ-500 являлась авиационная техника на стоянках, автомобили, установки РЛС, небольшие здания и живая сила противника. Минимально допустимая высота применения 750 м. Всего было выпущено 3,5 тыс. единиц. ТТХ бомбы: масса – 500 кг; масса боевой части – 480 кг; длина – 2142 мм; диаметр – 321 мм.
Авиационные жидкостные жестяные ампулы АЖ-2 калибра 125 мм, снаряженные самовоспламеняющимся сгущенным керосином марки КС пришли на смену стеклянным ампулам АК-1 и выпускалсись с 1936 г. Их изготавливали путем штамповки двух полусфер из тонкой латуни толщиной 0,35 мм, а с 1937 г. с белой жести толщиной 0,2-0,3 мм. Конфигурация деталей для производства жестяных ампул сильно варьировалась. В 1937 г. в производстве состояли АЖ-2 из полусферы с заливочной горловиной и второй полусферой из четырех сферических сегментов. В начале 1941 г. были опробованы технологии производства АЖ-2 из черной жести (тонкого проката 0,5-мм декапированного железа). Детали корпусов АЖ-2 стали соединять при помощи закатки краев и утапливания шва заподлицо с контуром сферы. В 1943 г. ампулы дополнили взрывателями из термореактивной пластмассы. При встрече с прочной преградой корпус ампулы АЖ-2КС разрывался, как правило, по спаечным швам, зажигательная смесь выплескивалась и воспламенялась на воздухе с образованием густого белого дыма. Температура горения смеси достигала 800°С. Наряду с АЖ-2 использовалась модификация увеличенной емкости – двухлитровые ампулы «АЖ-4» в шарах диаметром 260 мм. Ампулы загружали в специальные контейнеры (кассеты) мелких бомб. Всего было выпущено около 6 млн. ампул различных модификаций. ТТХ АЖ-2: полная масса — без взрывателя – 1,5 кг., со взрывателем – 1,9 кг., полная емкость – 0,9 л.
Бомба с кумулятивным зарядом предназначалась для поражения бронетехники. Впервые бомбы были применены в 1943 г. в битве на Курской дуге. Корпуса бомб и клепаные стабилизаторы перисто-цилиндрической формы изготавливали из листовой стали толщиной 0,6 мм. Для увеличения осколочного действия на цилиндрическую часть авиабомб дополнительно надевали стальную 1,5-мм рубашку. Взрыватель – донный. Бомбы снаряжались в кассеты от 22 до 86 штук в зависимости от типа контейнера. Максимальное количество бомб помещалось в универсальный бомбоотсек штурмовика Ил-2 (280 шт.). Минимальная высота бомбометания – 70 м. Всего за время войны было изготовлено 14,6 млн. бомб. ТТХ бомбы: масса – 2,5 кг; масса ВВ – 1,5 кг; длина – 355-361 мм; бронепробиваемость – 60 мм при угле встречи 30° и 100 мм при 90°.
Противолодочная бомба ПЛАБ-100 была принята на вооружение в 1941 г. Она предназначалась для поражения подводных лодок с высот 300-800 м. Бомба состояла из корпуса, парашютной коробки с парашютом и расцепляющего механизма. При сбрасывании бомбы с самолета вытяжная стропа, срывая крышку, извлекала тормозной парашют из коробки и запускала замедлители петарды расцепляющего механизма. Спустя 4-5 секунды она срабатывала, освобождая боеприпас от тормозного парашюта и его транспортировочной коробки. Подвеска – вертикальная. ТТХ бомбы: длина – 1046 — 1062 мм; диаметр — 290 мм; размах стабилизатора — 310 мм; масса — 100 кг; масса ВВ — 70 кг; толщина стенок – 3 мм.
Вспомогательная аэронавигационная морская бомба, выпускавшаяся с 1936 г. и служила для визуального фиксирования отправной точки на водной поверхности при измерении углов сноса и путевой скорости. Кроме того, их применяли для постановки «вспомогательной точки прицеливания» на местности и маркирования заданной точки на водной поверхности. АНАБ транспортировали в кабине штурмана и сбрасывали вручную. Головная часть бомбы выполнена из 0,25-мм белой жести, хвостовая часть — из 0,75-мм декапированного железа, состояла из двух разделенных диафрагмой камер – поплавковой и камеры под снаряжение. Поплавковую камеру оживальной формы с приваренным стабилизатором оснащали газоотводящими трубками. Головные части заполняли раствором флуоресцина в ацетоне и фосфористого кальция (снаряжение дневного действия), а заливное отверстие закрывали крышкой и запаивали. При ударе о водную поверхность головная часть разбивалась, освобожденный груз тонул, а жидкость, растекаясь по поверхности воды, образовывала яркое зеленовато-желтое пятно протяженностью 9-10 м. Хвостовая часть через 2-3 секунды всплывала и, приняв через трубку и донное отверстие воду, «запускала» реакцию разложения фосфористого кальция. При этом образовывался жидкий фосфористый водород, воспламенявшийся на воздухе и зажигавший смесь фосфина. Горения сопровождалось выделением белого дыма. Кроме того, пламя бело-желтого цвета имело вид факела высотой 20 — 25 см с продолжительностью горения 1 — 1,5 минуты, после чего еще 10 — 15 минут можно было наблюдасть вспышки с интервалом 5 — 15 с.
Гидростатические (плавающие) боеприпасы предназначались для постановки на море маскирующих дымовых завес с целью прикрытия ими атаки и маневров своих кораблей. В 1939 г. на вооружение была принята плавающая авиабомба ПАБ-100. В 1944 г. боеприпас получил наименование ГАБ-100Д. Корпус авиабомбы состоял из двух поперечных половин, соединенных между собой на резьбе. В передней части содержалась дымовая смесь, а задняя выполняла роль поплавковой камеры. Бомба сбрасывалась со специальным парашютом. Взрыватель – мговенного действия. ТТХ бомбы: масса заряда – 40 кг; время образования дыма – 7 — 10 минут.
В годы войны на вооружении стояли две дымовые авиабомбы: ДАБ-25 и ДАБ-100. С 1944 г. они получили обоначение ДАБ-25-30Ф и ДАБ-100-80Ф. Боеприпасы предназначались для постановки на местности маскирующих дымовых завес с целью прикрытия атак и маневра своих войск, а также ослепления огневой системы обороны противника (авианаводчиков и корректировщиков артогня). Боеприпасы изготавливали в сварных корпусах, штампованных и свальцованных из листовой стали. Оперение – четырехперистое, взрыватель – мгновенного действия. ТТХ ДАБ-25-30Ф: масса – 15 кг; масса заряда – 17 кг белого фосфора; диаметр – 203 мм; толщина стенки – 4 мм; время образования дыма – 3 — 5 минут. ТТХ ДАБ-100-80Ф: масса – 100 кг; толщина стенки – 3 мм; время образования дыма – 5 — 10 минут; протяженность дымовой завесы – 100 — 1500 м; высота завесы – 50 — 80 м.
Осветительные (светящие) авиабомбы, относящиеся к боеприпасам вспомогательного назначения, применяли в ночных операциях разведывательной и бомбардировочной авиации в ходе визуальной разведки и освещения местности при прицельном бомбометании, в совместных действиях авиации с кораблями ВМФ и авиации с артиллерией. Последнее заключалось в корректировке артиллерийского огня с самолетов, наведении кораблей и подводных лодок ночью на флот противника, бомбардировщиков — на цели, а также в освещении местности при посадках самолетов вне аэродромов. В период войны СССР выпускал четыре типа осветительных бомб: САБ-3 и САБ-3М, САБ-50-15, САБ-100-55. Бомба состояла из трех основных узлов: корпуса из тонкой листовой стали, осветительного пиротехнического факела в бумажной гильзе и парашюта. При сбрасывании бомбы на заданной дистанции пиротехнический факел воспламеняется и давлением пороховых газов вместе с парашютом выталкивается из корпуса авиабомбы. Выброшенный из корпуса горящий факел медленно снижается на парашюте, освещая местность. Наиболее распространненая бомба САБ-50-15(2.000.000 — 2.200.000 свечей) использовавшаяся на высоте 2000 м создавала световое пятно в радиусе 3000 м. Время горения – около 4,5 минут. Масса – 55 кг; толщина корпуса – 04 мм. Всего в период войны было выпущено 602 тысячи осветительных бомб всех типов.
Авиабомба являлась источником света при ночном воздушком фотографировании. Она представляла собой заряд пиротехнического состава, заключенный в оболочку авиационной бомбы и дающей мощную вспышку. Этого освещения было достаточно, чтобы в ночных условиях получать качественные аэрофотоснимки с высоты до 7500 м. Иногда бомба использовалась среди ночи для подавления наводчиков зенитных орудий посредством мощной вспышки. ТТХ бомбы: максимальная сила света – 500 млн. свечей; продолжительность вспышки – 0,1 — 0,2 с; время падения – 27 с; длина – 890 мм; масса – 35 кг; диаметр – 203 мм.
Агитационные бомбы предназначались для разбрасывания листовок и других агитматериалов на территории противника. Бомба состояла: из пустотелого разборного корпуса, который заполнялся листовками перед использованием; вышибного заряда для выталкивания агитационных материалов; дистанционного взрывателя, обеспечивающего срабатывание вышибного заряда на определенном расстоянии или высоте. Бомба была создана в габаритах ФАБ-100. Ее корпус был выполнен из фанеры и весил не более 20 кг. Вдоль корпуса была установлена труба с пороховой петардой, позволяющая взрывом разкрыть корпус на заданной высоте. Снаряжали бомбу листовками в виде рулонов массой 2,7 — 3,2 кг каждый. Листовка имела формат 206х146 мм. Сбрасывали бомбу, как с наружных, так и с внутренних бомбодержателей. В зависимости от погоды высота сброса составляла от 50 до 500 м.
Для применения малых фугасных, осколочных, зажигательных и других авиационных бомб массой 1-2,5 кг в СССР были разработаны разные носители – стационарные кассеты, контейнеры и РРАБ (ротативно-рассеивающие авиационные бомбы). Боеприпасы устанавливались хвостовым оперением под 45º к основной продольной оси. При сбрасывании боеприпас набирал вращательное движение с увеличивающейся частотой. При достижении заданной скорости вращательного движения, троса, имеющие ослабленные сечения, стягивающие корпус, из-за действия центробежных сил начинали разрываться, и малые боевые боеприпасы начинали рассеиваться, при падении поражая большую площадь. Изготавливали РРАБ в трех вариантах: до одной тысячи килограммов (РРАБ-1); до полутонны (РРАБ-2); до 250 килограммов (РРАБ-3). Конструктивно РРАБ представляют собой оболочку с тонкими стенами, в которую укладывали малые авиационные бомбы, техники, прямо на аэродроме, перед самым применением. Все РРАБ были аналогичной конструкции: В РРАБ-1 помещалось: 84-130 бомб типа АО-8, 100 – типа АО-10, 50 – АО, 260 – АО-2,5. В РРАБ-2 помещалось: 50-78 бомб типа АО-8, 66 – ЗАБ-10, 25 – АО-20, 260- АО-2,5. В РРАБ-3 помещалось 34 бомбы АО-8, 25 – ЗАБ-10 или АО-10, 18 – АО-20, 116-АО 2,5, 126 – ПТАБ-2,5.
Реактивный снаряд РС-82 (класса воздух-воздух) впервые был применен в 1939 г. истребителями И-16 при разгроме японских войск на реке Халхин-Гол. К 1942 г. были созданы промышленные пусковые установки для самолетов И-153, СБ и ИЛ-2. В ходе советско-финляндской войны (1939-1940 гг.) 6 двухмоторных бомбардировщиков СБ были оснащены пусковыми установками для ракет PC-132 (класса воздух-земля). Эффективность применения реактивных снарядов в воздушном бою, а также при стрельбе по одиночным наземным целям (танкам, автомобилям и т. п.) была крайне низкой, поэтому их применяли для залповой стрельбы по площадям. Снаряд состоял из головной боевой и реактивной части (порохового реактивного двигателя). Боевая часть была снаряжена зарядом взрывчатого вещества, для подрыва которого использовался контактный или неконтактный взрыватели. Реактивный двигатель имел камеру сгорания, в которой был помещен метательный заряд в виде цилиндрических шашек из бездымного пороха с осевым каналом. Стабилизация снаряда в полете обеспечивалась с помощью хвостового стабилизатора из четырёх стальных штампованных перьев. Головка снаряда тупая, с надрезами на оживальной части. В 1935-1936 гг. ракеты PC-82 запускали с авиационных пусковых устройств бугельного типа, которые имели большое лобовое сопротивление и заметно снижали скорость самолета. В 1937 г. была разработана направляющая желобкового типа с одной планкой, имеющей Т-образный паз для направляющих штифтов снаряда. Позднее и в пусковых устройствах для PC-132 от опорной балки-трубы отказались и заменили ее П-образным профилем. Применение пусковых установок желобкового типа значительно улучшило аэродинамические и эксплуатационные характеристики снарядов, упростило их изготовление, обеспечило высокую надежность схода снарядов. В 1942 г. авиационные снаряды PC-82 и PC-132 были модернизированы и получили индексы М-8 и М-13. ТТХ РС-82: калибр – 82 мм; длина снаряда – 600 мм; масса ВВ – 360 г; вес ракетного топлива – 1,1 кг; полная масса снаряда – 6,8 кг; скорость – 340 м/с; дальность – 6,2 км; радиус сплошного осколочного поражения – 6-7 м. ТТХ РС-132: калибр – 132 мм; длина снаряда – 845 мм; масса ВВ – 900 г; вес ракетного топлива – 3,8 кг; полная масса снаряда – 23 кг; скорость – 350 м/с; дальность – 7,1 км; радиус сплошного осколочного поражения – 9-10 м. Известны следующие модификации РС-82: РБС-82 (бронебойный вариант, бронепробиваемость до 50 мм); РОС-82 (реактивный осколочный снаряд); РОФС-82 (вариант с осколочно-фугасной боевой частью); ЗС-82 (зажигательный РС); ТРС-82 (турбореактивный снаряд). РС-132 имел такие модификации: БРС-132 (бронебойный вариант, бронепробиваемость до 75 мм); РОФС-132 (вариант с осколочно-фугасной боевой частью); РОС-132 (осколочный снаряд); ЗС-132 (зажигательный снаряд); ТРС-132 (турбореактивный снаряд).
Вспомогательные и специальные
- САБ - светящая (осветительная)
- ДАБ - дымовая
- ИАБ - имитационная
- АСК - авиационная спасательная кассета
- МГАБ - морская гидроакустическая (взрывной источник звука - ВИЗ)
- АСП - авиационное средство пожаротушения
- АгитАБ (также АГИТАБ) - агитационная
- П, ПАБ - практическая
- М - мишень
- УПЛАБ - учебная противолодочная
- ФотАБ (также ФОТАБ) - фотографическая
- НОСАБ - ночная ориентирно-сигнальная
- ДОСАБ - дневная ориентирно-сигнальная
- ОМАБ-Д - ориентирно-морская (дневная)
- ОМАБ-Н - ориентирно-морская (ночная)
Модели и типы бомб
Межтиповые виды бомб
Межтиповые виды бомб - типы бомб, особенности которых могут иметь все виды бомб.

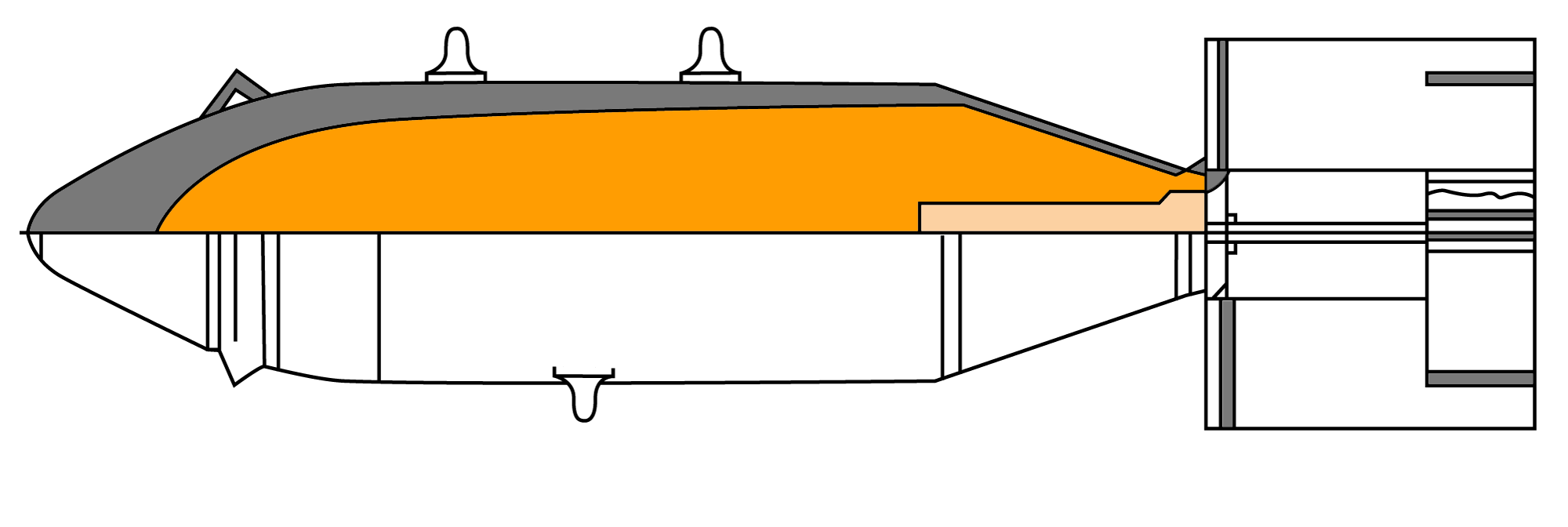

ФАБ с коротким корпусом

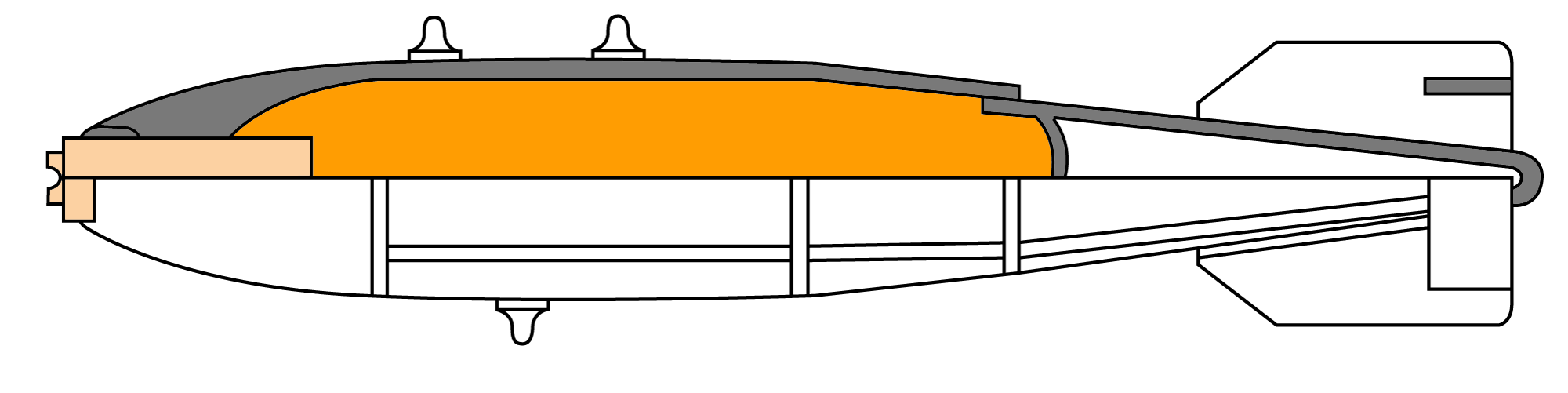

ФАБ большого удлинения
ФАБ толстостенная Детонатор Взрывчатое вещество Корпус
Фугасные
Фугасные авиабомбы (ФАБ)
- это авиабомбы, основным поражающим действием которых является действие фугаса. Они обладают наиболее мощным и универсальным поражающим действием среди авиабомб основного назначения . Масса ВВ в бомбе примерно составляет 50 %, также бомба имеет сравнительно прочный корпус для проникновения в грунт или в препятствия типа межэтажных перекрытий зданий и сооружений .
Основные поражающие действия
- Газообразные продукты взрыва имеющие большое избыточное давление
- Ударные волны в воздухе или грунте и сейсмические волны
- Осколки при дроблении корпуса бомбы
Основные цели
- Объекты тыла и коммуникаций
- Военно-промышленные и энергетические объекты
- Боевая техника
- Живая сила
Современные ФАБ общего назначения имеют массу 250 кг и более. Они могут иметь несколько форм исполнения :
| Фугасные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Аббревиатура | Изображение | Диаметр (мм.) | Длина (мм.) | Масса бомбы (кг.) | Масса ВВ (кг.) | Примечания | |||||||
| ФАБ-50ЦК | 219 | 936 | 60 | 25 | Цельнокованная | ||||||||
| ФАБ-100 | 267 | 964 | 100 | 70 (вместе с БЧ) | |||||||||
| ФАБ-250 | 285 | 1589 | 250 | 99 | |||||||||
| ФАБ-250-М54 | 325 | 1795 | 268 | 97 | |||||||||
| ФАБ-250-М62 | 300 | 1924 | 227 | 100 | |||||||||
| ФАБ-250ТС | 300 | 1500 | 256 | 61,4 | Толстостенная, Бронепробиваемость 1м | ||||||||
| ФАБ-250ШЛ | 325 | 1965 | 266 | 137 (ТЭ) | |||||||||
| ФАБ-500 | 392 | 2142 | 500 | 213 | |||||||||
| ФАБ-500Т | 400 | 2425 | 477 | 191 | Термостойкая | ||||||||
| ФАБ-500-M54 |  |
450 | 1790 | 528 | 201 | ||||||||
| ФАБ-500-M62 | 400 | 2425 | 500 | 200 | |||||||||
| ФАБ-500ШН | 450 | 2190 | 513 | 221 | Штурмовая маловысотная | ||||||||
| ФАБ-500ШЛ | 450 | 2220 | 515 | 221 | Штурмовая, надповерхностный взрыв | ||||||||
| ФАБ-1000 | - | - | - | - | |||||||||
| ФАБ-1500 | 580 | 3000 | 1400 | 1200 (вместе с БЧ) | |||||||||
| ФАБ-1500Т | - | - | 1488 | 870 ТЭ | Термостойкая | ||||||||
| ФАБ-1500-2500ТС | - | - | 2151 | 436 ТЭ | Толстостенная, бронепробиваемость 2500мм | ||||||||
| ФАБ-1500-М54 | - | - | 1550 | 675,6 | |||||||||
| ФАБ-2000 | - | - | - | - | |||||||||
| ФАБ-3000 | - | - | 3067 | 1387 (ТЭ) | |||||||||
| ФАБ-3000-М46 | - | - | 3000 | 1400 | |||||||||
| ФАБ-3000-М54 | - | - | 3067 | 1200 (ТЭ) | |||||||||
| ФАБ-5000 | 642 | 3107 | 4900 | 2207 | |||||||||
| ФАБ-5000-М54 | - | - | 5247 | 2210,6 (ТЭ) | |||||||||
| ФАБ-9000-М54 | - | - | 9407 | 4297 (ТЭ) | |||||||||

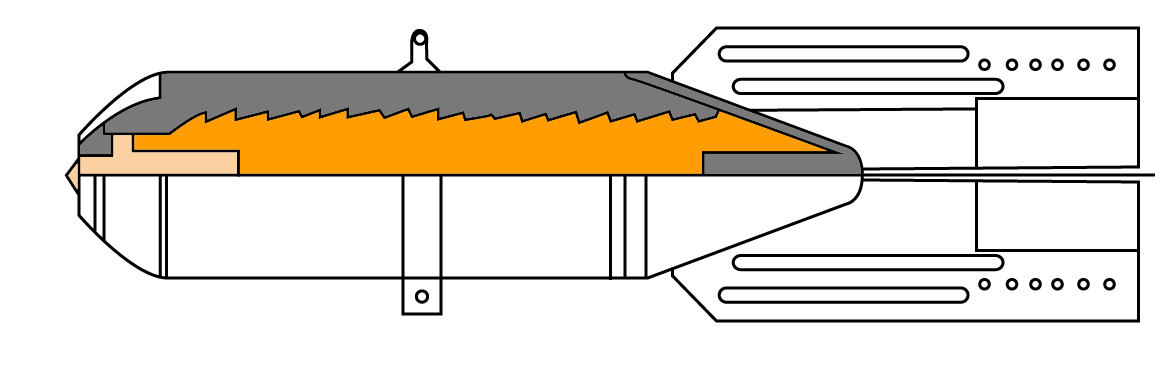

Осколочно-фугасные
ОФАБ
- осколочно-фугасная авиационная бомба представляет собой, обычную фугасную бомбу, но с меньшим наполнением ВВ около 30-35 %, и специальными средствами организованного дробления корпуса как пилообразная внутренняя сторона корпуса или система продольных и поперечных выточек (хотя на устаревших образцах их могло и не быть) .
Основные цели
- Объекты боевой техники и вооружения
- Военно-промышленные объекты
| Осколочно-фугасные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Аббревиатура | Изображение | Диаметр (мм.) | Длина (мм.) | Масса бомбы (кг.) | Масса ВВ (кг.) | Примечания | |||||||
| ОФАБ-100-120 | 273 | 1300 | 133 | 42 | |||||||||
| ОФАБ-250Т | 300 | 2050 | 239 | 92 | Термостойкая | ||||||||
| ОФАБ-250ШЛ | 325 | 1991 | 266 | 92 | Штурмовая, надповерхностный взрыв | ||||||||
| ОФАБ-250-270 |  |
325 | 1456 | 266 | 97 | ||||||||
| ОФАБ-250ШН | 325 | 1966 | 268 | 93 | Штурмовая маловысотная | ||||||||
| ОФАБ-500У | 400 | 2300 | 515 | 159 | Универсальная | ||||||||
| ОФАБ-500ШР | 450 | 2500 | 509 | 125 | Штурмовая, с разделяющимися БЧ | ||||||||
БетАБ с парашютом и ракетным ускорителем взрыватель Взрывчатое вещество контейнер с ракетным ускорителем корпус
Контейнер с парашютом
БетАБ - бетонобойная авиабомба. Предназначены для эффективного поражения железобетонных укрытий и ВПП. Конструктивно делятся на 2 вида:
ПЛАБ - противолодочная авиабомба. Предназначена для поражения подводных лодок . Могут иметь разное исполнение. Бомбы большого калибра обычно имеют бесконтактный (гидроакустический, барометрический, дистанционный или чаще комбинированный) взрыватель, и поражают цель фугасным действием (гидродинамическим ударом) на расстоянии. Для них хорошо подходит ядерный заряд малой мощности.
Бомбы малого калибра обычно используются в составе кассет и имеют контактный взрыватель и кумулятивное исполнение бомбы .
| Бетонобойные и противолодочные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Аббревиатура | Изображение | Диаметр (мм.) | Длина (мм.) | Масса бомбы (кг.) | Масса ВВ (кг.) | Примечания | |||||||
| БетАБ-500 | 350 | 2200 | 477 | 76 | |||||||||
| БетАБ-500ШП | 325 | 2500 | 380 | 77 | Штурмовая, с реактивным ускорителем | ||||||||
| БетАБ-500У | 450 | 2480 | 510 | 45 ТЭ | |||||||||
| ПЛАБ-250-120 | 240 | 1500 | 123 | 61 | |||||||||
ФЗАБ Детонатор Взрывчатое вещество Заряд ВВ Патрон с фосфором Огнесмесь Корпус

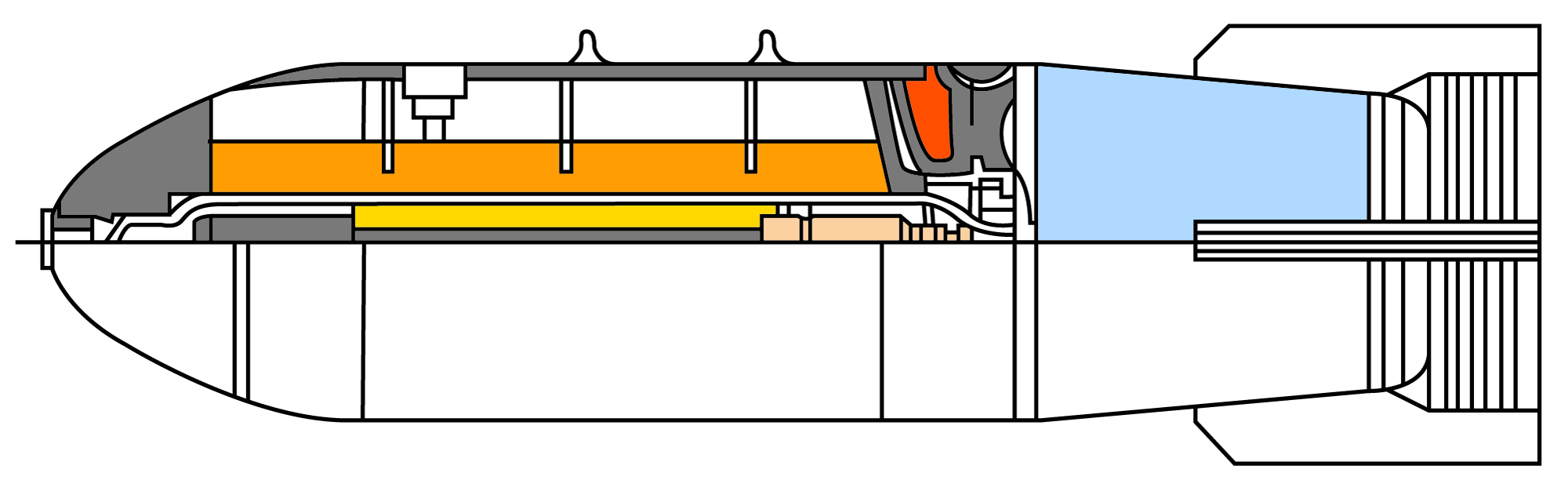

ОДАБ взрыватель диспергирующий заряд снаряжение вторичный (инициирующий) заряд корпус
Контейнер с парашютом
ЗАБ - Зажигательная авиационная бомба. Предназначена для поражения огнём живой силы и боевой техники. Калибр зажигательных бомб не превышает 500 кг. Конструктивно зажигательные бомбы делятся на 2 типа :
ЗАБ с пиротехническим зажигательным составом. Детонатор Пиротехнический состав Термитный состав Корпус

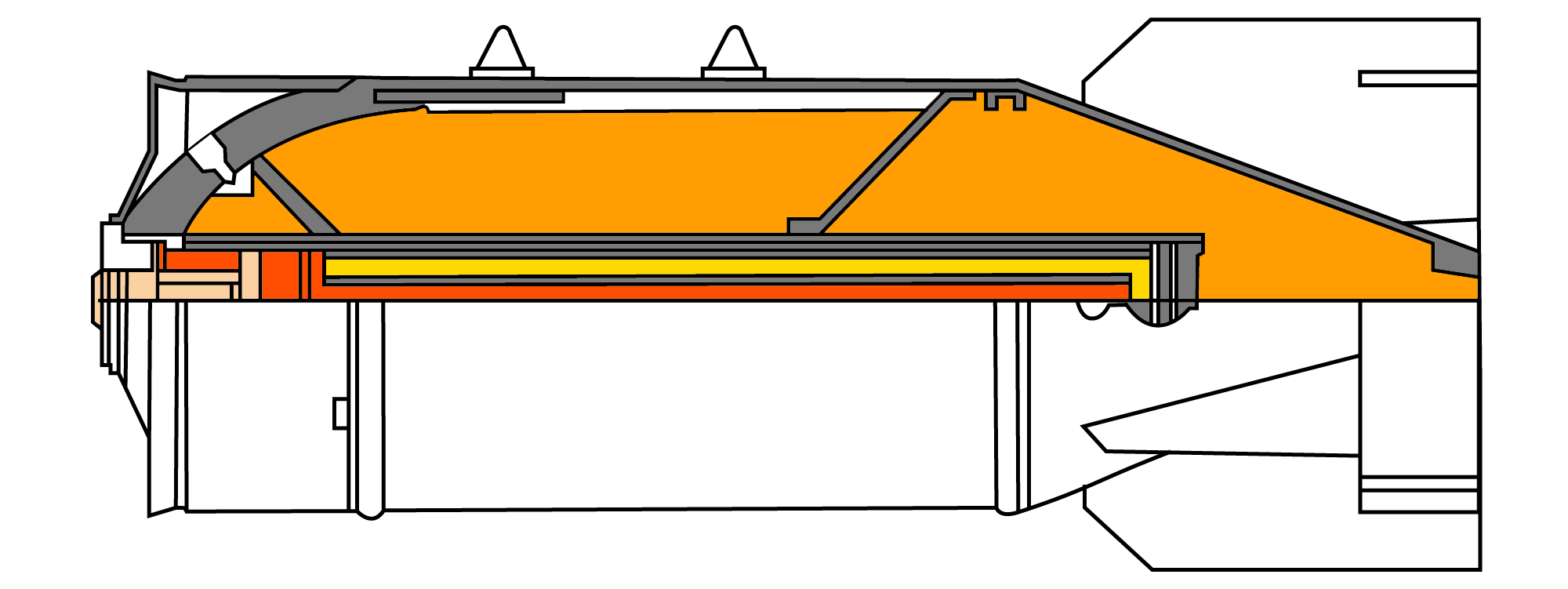

ЗАБ с вязкой огнесмесью. Детонатор Патрон с фосфором Огнесмесь Заряд ВВ Корпус
ЗБ Патрон с фосфором Огнесмесь корпус
| Зажигательные и объёмно-детонирующие | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Аббревиатура | Изображение | Диаметр (мм.) | Длина (мм.) | Масса бомбы (кг.) | Масса ВВ (кг.) | Примечания | |||||||
| ЗАБ-100-105 | 273 | 1065 | 106,9 | 28,5 | |||||||||
| ЗАБ-250-200 | 325 | 1500 | 202 | 60 | |||||||||
| ЗБ-500ШМ | 500 | 2500 | 317 | 260 | |||||||||
| ЗБ-500ГД | 500 | 2500 | 270-340 (в зависимости от типа огнесмеси) | 218-290 | |||||||||
| ФЗАБ-500М | 400 | 2500 | 500 | 86+49 (ВВ+огнесмесь) | |||||||||
| ОФЗАБ-500 | 450 | 2500 | 500 | 250 | |||||||||
| ОДАБ-500П М | 500 | 2280 | 520 | 193 | |||||||||
| АВБПМ | - | - | 7100 (44000 кг. ТЭ) | ||||||||||
Кассетные
КМГУ - контейнер малогабаритных грузов. Предназначен для транспортировки и сброса БКФ (блоков контейнерных фронтовых) с суббоеприпасами. Сам же КМГУ во время боевого применения находится на пилоне самолёта и не сбрасывается (хотя в аварийной ситуации может быть принудительно сброшен). Конструктивно КМГУ представляет собой обтекаемый корпус с управляемыми створками, отсеками для подвески БКФ и автоматикой позволяющий регулировать интервал сброса блоков .

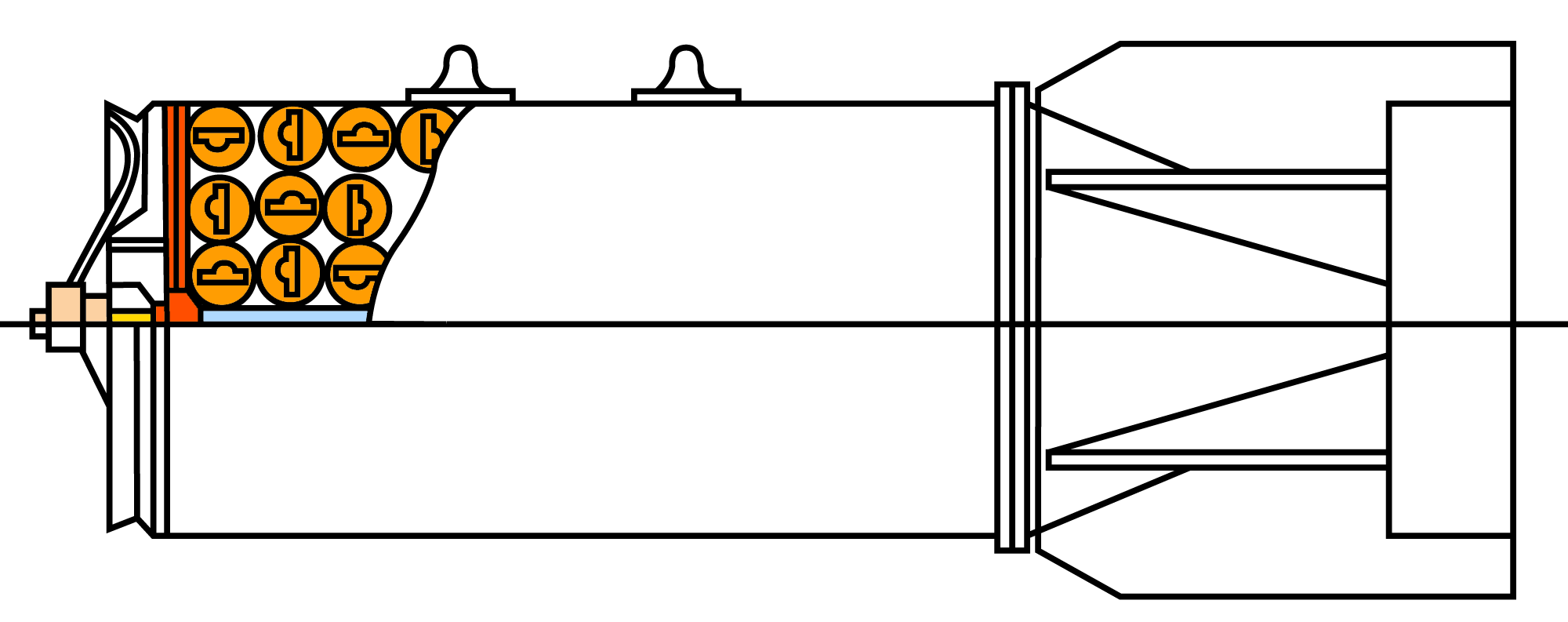

РБК обтюраторного типа. Стакан Боевые элементы Обтюраторный диск Центральная труба Вышибной заряд

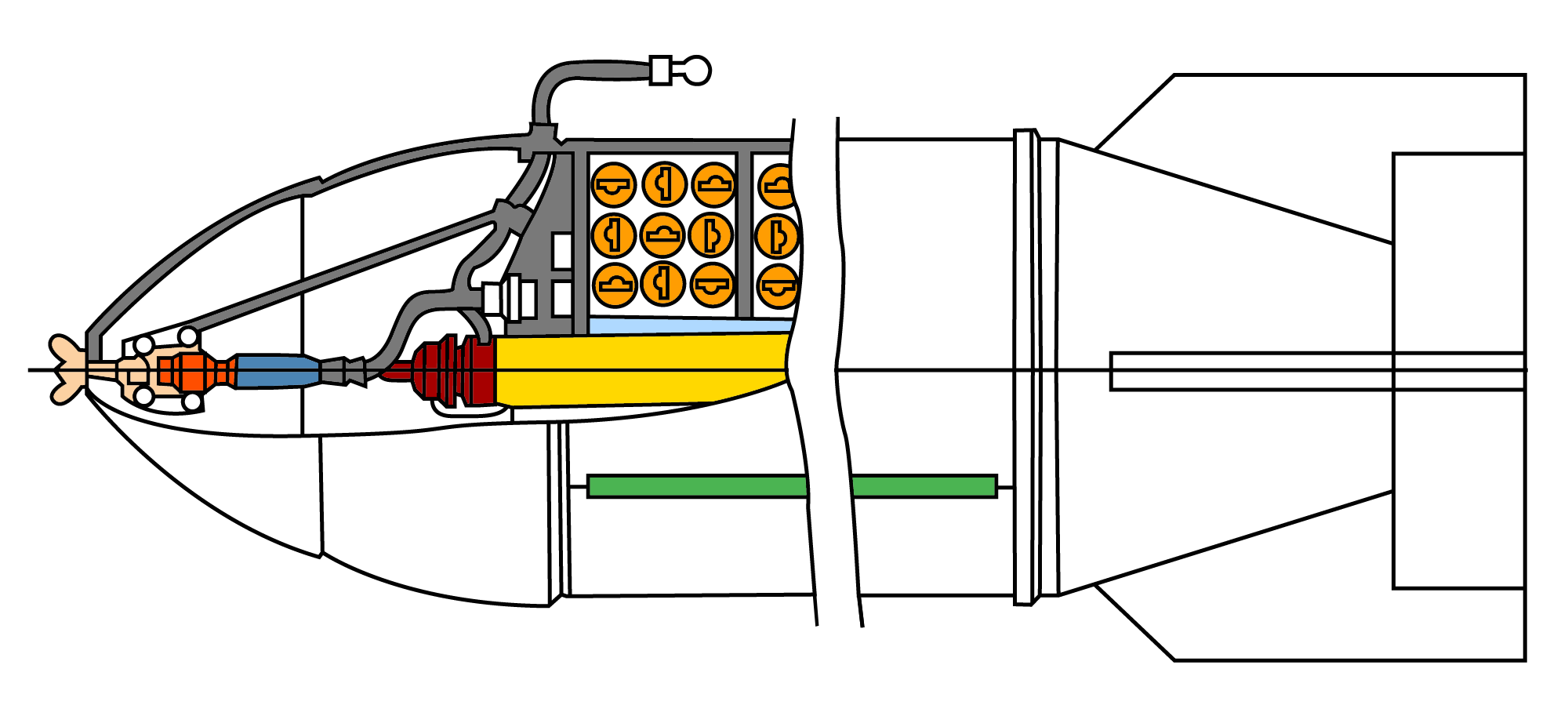

РБК с центральным ВРЗ и установленным съёмным обтекателем. Стакан Воспламенительно-разрывной заряд Боевые элементы Механизм расцепления Дистанционный взрыватель Центральная труба Корпус Командный прибор Планка
РБК с центральным ВРЗ (РБК-250 ЗАБ2,5М) в разрезе. Стакан Боевые элементы Центральная труба с ВРЗ внутри Корпус
Суббоеприпасы бомбовых кассет
В качестве суббоеприпасов (боевых элементов) кассетных бомб применяются бомбы сравнительно небольшого калибра. Из-за специфики их применения кроме вышеописанных типов бомб имеются также специализированные бомбы в настоящее время применяемые в основном только в бомбовых кассетах и КМГУ .
АО
, ОАБ
- осколочная авиационная бомба. Авиабомбы основным действием которых является осколки корпуса. Калибр бомб колеблется от 0,5 до 50 кг. Они предназначены для поражения живой силы, не- и легкобронированной техники. Старые авиабомбы имеют цилиндрический корпус с жестким стабилизатором обеспечивают нерегулярное дробление, современные бомбы имеют сферическую или полусферическую конструкцию, складывающийся стабилизатор, аэродинамические устройства (приливы или лопатки), насечки для организованного дробления корпуса или уже готовые поражающие элементы.
Бомбы с готовыми осколками
изготавливаются из двух полусфер, армированных стальными шариками. Внутри корпуса имеется разрывной заряд и контактный взрыватель.
Бомбы с насечками
кроме того имеют взрыватель с замедлением. При встрече с преградой такая бомба разделяется на две части и через время, необходимое для поднятие на несколько метров, подрывается .
ПТАБ - противотанковая авиационная бомба. Предназначены для поражения бронированных объектов. Поражающим действием является кумулятивная струя , образующаяся при помощи кумулятивной выемки внутри корпуса бомбы. Также при подрыве корпус бомбы образует осколки, которые могут поразить живую силу и небронированную технику. Для эффективного воздействия кумулятивной струи взрыв должен происходить на расстоянии, называемом фокусным . Старые образцы бомб имеют контактный головной или донный взрыватель. Современные бомбы имеют головодонный взрыватель с датчиком цели .
ОАБ с готовыми осколками (слева) и с насечками (справа).
Корпус Заряд ВВ Взрыватель стальные шарики стабилизатор Прилив

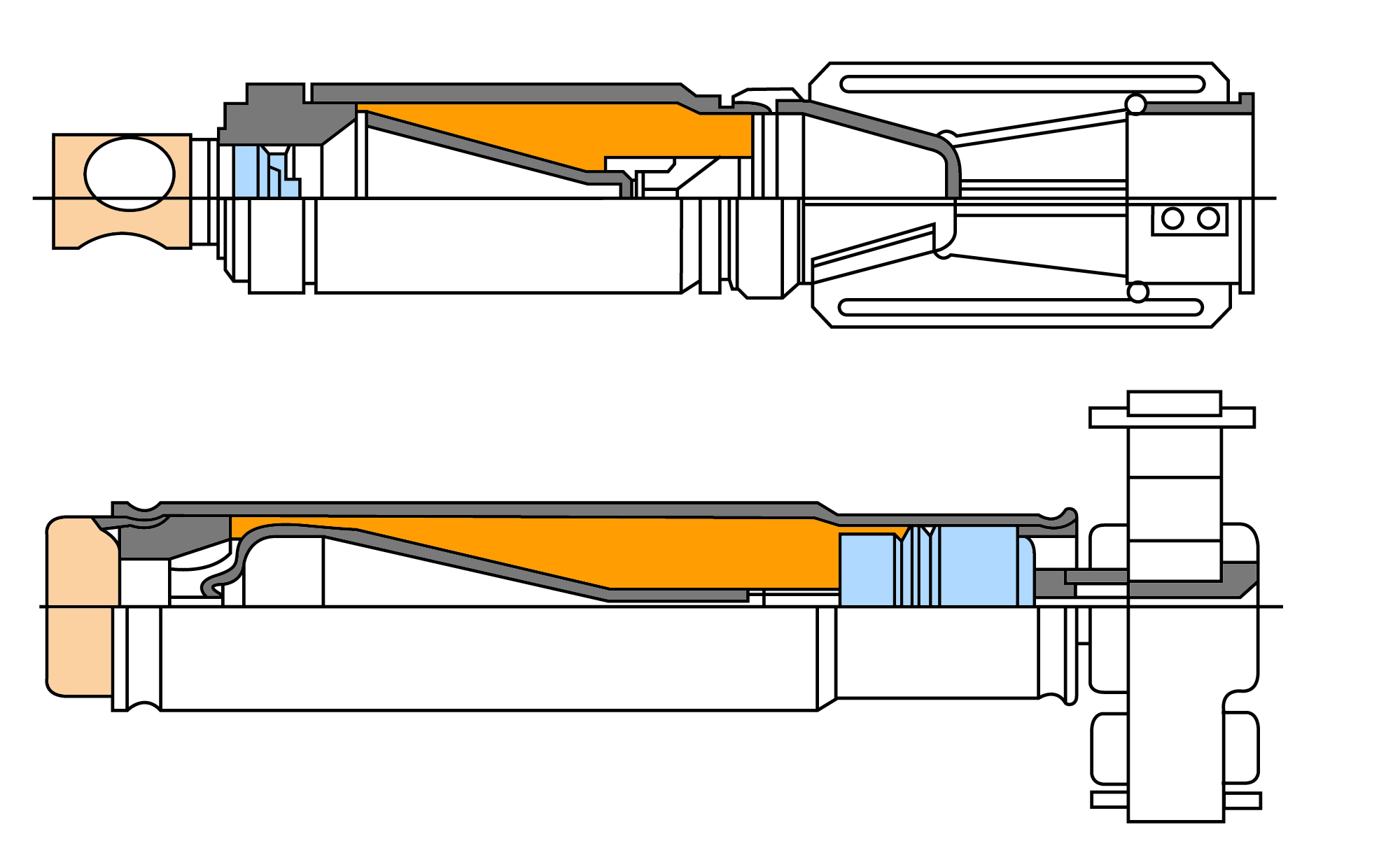

ПТАБ с головным взрывателем слева и головодонным взрывательным устройством.
Корпус Заряд ВВ Взрыватель (вариант с головным взрывателем) Датчик цели (вариант со головодонным взрывательным устройством) Предохранительно-исполнительный механизм
| Кассетные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Аббревиатура | Изображение | Тип БЧ | Диаметр (мм.) | Длина (мм.) | Масса бомбы (кг.) | Количество элементов | Масса одного элемента (кг.) | Примечания | |||||
| РБК-500У ОФАБ-50УД | осколочно-фугасная | 450 | 2500 | 520 | 10 | 50 | Универсальная | ||||||
| РБК-500 АО2,5РТМ | осколочная | 450 | 2500 | 504 | 108 | 2,5 | |||||||
| РБК-500 ОАБ2,5РТМ | осколочная | 450 | 2500 | 500 | 126 | 2,5 | |||||||
| РБК-500 БетАБ | бетонобойная | 450 | 2500 | 525 | 12 | - | |||||||
| РБК-500У БетАБ-М | бетонобойная | 450 | 2495 | 480 | 10 | - | Универсальная | ||||||
| РБК-500 ПТАБ-1М | 450 | 1954 | 427 | 268 (бронепробиваемость не менее 200мм) | - | ||||||||
| РБК-500У ПТАБ | противотанковая, кумулятивная | 450 | 2500 | 520 | 352 (бронепробиваемость не менее 200мм) | - | Универсальная | ||||||
| РБК-500У СПБЭ-Д | самоприцеливающийся противотанковая | 450 | 2485 | 500 | 15 | - | Универсальная | ||||||
| РБК-250 ЗАБ2,5М | зажигательная | 325 | 1492 | 195 | 48 | 2,5 | |||||||
| РБК-500 ЗАБ2,5 | зажигательная | 450 | 1954 | 480 | 297 | 2,5 | |||||||
| РБК-100 ПЛАБ-10К | противолодочная | 240 | 1585 | 125 | 6 | 10 | |||||||
- Галерея
ODAB 500-PMV waxwork.JPG
Авиабомбы РБК-250, ОФАБ-250-270, ФАБ-500 М54.jpg
Sukhoi Su-25 2007 G1.jpg
Sukhoi Su-27 2008 G12.jpg
Боевое применение
В 2015 году ВКС РФ применили в Сирии:
ОФАБ 250-270Т
ОФАБ-500ШР
Напишите отзыв о статье "Авиационные бомбы (Россия)"
Примечания
- Миропольский Ф. П., Кузнецов В. В., Саркисян Р. С., Галушко Б. И., Моисеев А. Г., Сапков В. В., Вишняков О. Л. Авиационные средства поражения / Под ред. Ф. П. Миропольского. - М .: Воениздат , 1995. - 255 с.
- БАЗАЛЬТ. Авиабомбы, разовые бомбовые кассеты, ручные гранаты и гранатометы, минометные выстрелы. Фирменная брошюра
- Оружие и технологии России. Энциклопедия ХХI век Том 10 - «Авиационное вооружение и авионика»
- в Сирии на YouTube (видео)
Ссылки
Отрывок, характеризующий Авиационные бомбы (Россия)
Небольшое общество, собравшееся в старомодной, высокой, с старой мебелью, гостиной перед обедом, было похоже на собравшийся, торжественный совет судилища. Все молчали и ежели говорили, то говорили тихо. Князь Николай Андреич вышел серьезен и молчалив. Княжна Марья еще более казалась тихою и робкою, чем обыкновенно. Гости неохотно обращались к ней, потому что видели, что ей было не до их разговоров. Граф Ростопчин один держал нить разговора, рассказывая о последних то городских, то политических новостях.Лопухин и старый генерал изредка принимали участие в разговоре. Князь Николай Андреич слушал, как верховный судья слушает доклад, который делают ему, только изредка молчанием или коротким словцом заявляя, что он принимает к сведению то, что ему докладывают. Тон разговора был такой, что понятно было, никто не одобрял того, что делалось в политическом мире. Рассказывали о событиях, очевидно подтверждающих то, что всё шло хуже и хуже; но во всяком рассказе и суждении было поразительно то, как рассказчик останавливался или бывал останавливаем всякий раз на той границе, где суждение могло относиться к лицу государя императора.
За обедом разговор зашел о последней политической новости, о захвате Наполеоном владений герцога Ольденбургского и о русской враждебной Наполеону ноте, посланной ко всем европейским дворам.
– Бонапарт поступает с Европой как пират на завоеванном корабле, – сказал граф Ростопчин, повторяя уже несколько раз говоренную им фразу. – Удивляешься только долготерпению или ослеплению государей. Теперь дело доходит до папы, и Бонапарт уже не стесняясь хочет низвергнуть главу католической религии, и все молчат! Один наш государь протестовал против захвата владений герцога Ольденбургского. И то… – Граф Ростопчин замолчал, чувствуя, что он стоял на том рубеже, где уже нельзя осуждать.
– Предложили другие владения заместо Ольденбургского герцогства, – сказал князь Николай Андреич. – Точно я мужиков из Лысых Гор переселял в Богучарово и в рязанские, так и он герцогов.
– Le duc d"Oldenbourg supporte son malheur avec une force de caractere et une resignation admirable, [Герцог Ольденбургский переносит свое несчастие с замечательной силой воли и покорностью судьбе,] – сказал Борис, почтительно вступая в разговор. Он сказал это потому, что проездом из Петербурга имел честь представляться герцогу. Князь Николай Андреич посмотрел на молодого человека так, как будто он хотел бы ему сказать кое что на это, но раздумал, считая его слишком для того молодым.
– Я читал наш протест об Ольденбургском деле и удивлялся плохой редакции этой ноты, – сказал граф Ростопчин, небрежным тоном человека, судящего о деле ему хорошо знакомом.
Пьер с наивным удивлением посмотрел на Ростопчина, не понимая, почему его беспокоила плохая редакция ноты.
– Разве не всё равно, как написана нота, граф? – сказал он, – ежели содержание ее сильно.
– Mon cher, avec nos 500 mille hommes de troupes, il serait facile d"avoir un beau style, [Мой милый, с нашими 500 ми тысячами войска легко, кажется, выражаться хорошим слогом,] – сказал граф Ростопчин. Пьер понял, почему графа Ростопчина беспокоила pедакция ноты.
– Кажется, писак довольно развелось, – сказал старый князь: – там в Петербурге всё пишут, не только ноты, – новые законы всё пишут. Мой Андрюша там для России целый волюм законов написал. Нынче всё пишут! – И он неестественно засмеялся.
Разговор замолк на минуту; старый генерал прокашливаньем обратил на себя внимание.
– Изволили слышать о последнем событии на смотру в Петербурге? как себя новый французский посланник показал!
– Что? Да, я слышал что то; он что то неловко сказал при Его Величестве.
– Его Величество обратил его внимание на гренадерскую дивизию и церемониальный марш, – продолжал генерал, – и будто посланник никакого внимания не обратил и будто позволил себе сказать, что мы у себя во Франции на такие пустяки не обращаем внимания. Государь ничего не изволил сказать. На следующем смотру, говорят, государь ни разу не изволил обратиться к нему.
Все замолчали: на этот факт, относившийся лично до государя, нельзя было заявлять никакого суждения.
– Дерзки! – сказал князь. – Знаете Метивье? Я нынче выгнал его от себя. Он здесь был, пустили ко мне, как я ни просил никого не пускать, – сказал князь, сердито взглянув на дочь. И он рассказал весь свой разговор с французским доктором и причины, почему он убедился, что Метивье шпион. Хотя причины эти были очень недостаточны и не ясны, никто не возражал.
За жарким подали шампанское. Гости встали с своих мест, поздравляя старого князя. Княжна Марья тоже подошла к нему.
Он взглянул на нее холодным, злым взглядом и подставил ей сморщенную, выбритую щеку. Всё выражение его лица говорило ей, что утренний разговор им не забыт, что решенье его осталось в прежней силе, и что только благодаря присутствию гостей он не говорит ей этого теперь.
Когда вышли в гостиную к кофе, старики сели вместе.
Князь Николай Андреич более оживился и высказал свой образ мыслей насчет предстоящей войны.
Он сказал, что войны наши с Бонапартом до тех пор будут несчастливы, пока мы будем искать союзов с немцами и будем соваться в европейские дела, в которые нас втянул Тильзитский мир. Нам ни за Австрию, ни против Австрии не надо было воевать. Наша политика вся на востоке, а в отношении Бонапарта одно – вооружение на границе и твердость в политике, и никогда он не посмеет переступить русскую границу, как в седьмом году.
– И где нам, князь, воевать с французами! – сказал граф Ростопчин. – Разве мы против наших учителей и богов можем ополчиться? Посмотрите на нашу молодежь, посмотрите на наших барынь. Наши боги – французы, наше царство небесное – Париж.
Он стал говорить громче, очевидно для того, чтобы его слышали все. – Костюмы французские, мысли французские, чувства французские! Вы вот Метивье в зашей выгнали, потому что он француз и негодяй, а наши барыни за ним ползком ползают. Вчера я на вечере был, так из пяти барынь три католички и, по разрешенью папы, в воскресенье по канве шьют. А сами чуть не голые сидят, как вывески торговых бань, с позволенья сказать. Эх, поглядишь на нашу молодежь, князь, взял бы старую дубину Петра Великого из кунсткамеры, да по русски бы обломал бока, вся бы дурь соскочила!
Все замолчали. Старый князь с улыбкой на лице смотрел на Ростопчина и одобрительно покачивал головой.
– Ну, прощайте, ваше сиятельство, не хворайте, – сказал Ростопчин, с свойственными ему быстрыми движениями поднимаясь и протягивая руку князю.
– Прощай, голубчик, – гусли, всегда заслушаюсь его! – сказал старый князь, удерживая его за руку и подставляя ему для поцелуя щеку. С Ростопчиным поднялись и другие.
Княжна Марья, сидя в гостиной и слушая эти толки и пересуды стариков, ничего не понимала из того, что она слышала; она думала только о том, не замечают ли все гости враждебных отношений ее отца к ней. Она даже не заметила особенного внимания и любезностей, которые ей во всё время этого обеда оказывал Друбецкой, уже третий раз бывший в их доме.
Княжна Марья с рассеянным, вопросительным взглядом обратилась к Пьеру, который последний из гостей, с шляпой в руке и с улыбкой на лице, подошел к ней после того, как князь вышел, и они одни оставались в гостиной.
– Можно еще посидеть? – сказал он, своим толстым телом валясь в кресло подле княжны Марьи.
– Ах да, – сказала она. «Вы ничего не заметили?» сказал ее взгляд.
Пьер находился в приятном, после обеденном состоянии духа. Он глядел перед собою и тихо улыбался.
– Давно вы знаете этого молодого человека, княжна? – сказал он.
– Какого?
– Друбецкого?
– Нет, недавно…
– Что он вам нравится?
– Да, он приятный молодой человек… Отчего вы меня это спрашиваете? – сказала княжна Марья, продолжая думать о своем утреннем разговоре с отцом.
– Оттого, что я сделал наблюдение, – молодой человек обыкновенно из Петербурга приезжает в Москву в отпуск только с целью жениться на богатой невесте.
– Вы сделали это наблюденье! – сказала княжна Марья.
– Да, – продолжал Пьер с улыбкой, – и этот молодой человек теперь себя так держит, что, где есть богатые невесты, – там и он. Я как по книге читаю в нем. Он теперь в нерешительности, кого ему атаковать: вас или mademoiselle Жюли Карагин. Il est tres assidu aupres d"elle. [Он очень к ней внимателен.]
– Он ездит к ним?
– Да, очень часто. И знаете вы новую манеру ухаживать? – с веселой улыбкой сказал Пьер, видимо находясь в том веселом духе добродушной насмешки, за который он так часто в дневнике упрекал себя.
– Нет, – сказала княжна Марья.
– Теперь чтобы понравиться московским девицам – il faut etre melancolique. Et il est tres melancolique aupres de m lle Карагин, [надо быть меланхоличным. И он очень меланхоличен с m elle Карагин,] – сказал Пьер.
– Vraiment? [Право?] – сказала княжна Марья, глядя в доброе лицо Пьера и не переставая думать о своем горе. – «Мне бы легче было, думала она, ежели бы я решилась поверить кому нибудь всё, что я чувствую. И я бы желала именно Пьеру сказать всё. Он так добр и благороден. Мне бы легче стало. Он мне подал бы совет!»
– Пошли бы вы за него замуж? – спросил Пьер.
– Ах, Боже мой, граф, есть такие минуты, что я пошла бы за всякого, – вдруг неожиданно для самой себя, со слезами в голосе, сказала княжна Марья. – Ах, как тяжело бывает любить человека близкого и чувствовать, что… ничего (продолжала она дрожащим голосом), не можешь для него сделать кроме горя, когда знаешь, что не можешь этого переменить. Тогда одно – уйти, а куда мне уйти?…
– Что вы, что с вами, княжна?
Но княжна, не договорив, заплакала.
– Я не знаю, что со мной нынче. Не слушайте меня, забудьте, что я вам сказала.
Вся веселость Пьера исчезла. Он озабоченно расспрашивал княжну, просил ее высказать всё, поверить ему свое горе; но она только повторила, что просит его забыть то, что она сказала, что она не помнит, что она сказала, и что у нее нет горя, кроме того, которое он знает – горя о том, что женитьба князя Андрея угрожает поссорить отца с сыном.
– Слышали ли вы про Ростовых? – спросила она, чтобы переменить разговор. – Мне говорили, что они скоро будут. Andre я тоже жду каждый день. Я бы желала, чтоб они увиделись здесь.
– А как он смотрит теперь на это дело? – спросил Пьер, под он разумея старого князя. Княжна Марья покачала головой.
– Но что же делать? До года остается только несколько месяцев. И это не может быть. Я бы только желала избавить брата от первых минут. Я желала бы, чтобы они скорее приехали. Я надеюсь сойтись с нею. Вы их давно знаете, – сказала княжна Марья, – скажите мне, положа руку на сердце, всю истинную правду, что это за девушка и как вы находите ее? Но всю правду; потому что, вы понимаете, Андрей так много рискует, делая это против воли отца, что я бы желала знать…
Неясный инстинкт сказал Пьеру, что в этих оговорках и повторяемых просьбах сказать всю правду, выражалось недоброжелательство княжны Марьи к своей будущей невестке, что ей хотелось, чтобы Пьер не одобрил выбора князя Андрея; но Пьер сказал то, что он скорее чувствовал, чем думал.
– Я не знаю, как отвечать на ваш вопрос, – сказал он, покраснев, сам не зная от чего. – Я решительно не знаю, что это за девушка; я никак не могу анализировать ее. Она обворожительна. А отчего, я не знаю: вот всё, что можно про нее сказать. – Княжна Марья вздохнула и выражение ее лица сказало: «Да, я этого ожидала и боялась».
– Умна она? – спросила княжна Марья. Пьер задумался.
– Я думаю нет, – сказал он, – а впрочем да. Она не удостоивает быть умной… Да нет, она обворожительна, и больше ничего. – Княжна Марья опять неодобрительно покачала головой.
– Ах, я так желаю любить ее! Вы ей это скажите, ежели увидите ее прежде меня.
– Я слышал, что они на днях будут, – сказал Пьер.
Княжна Марья сообщила Пьеру свой план о том, как она, только что приедут Ростовы, сблизится с будущей невесткой и постарается приучить к ней старого князя.
Женитьба на богатой невесте в Петербурге не удалась Борису и он с этой же целью приехал в Москву. В Москве Борис находился в нерешительности между двумя самыми богатыми невестами – Жюли и княжной Марьей. Хотя княжна Марья, несмотря на свою некрасивость, и казалась ему привлекательнее Жюли, ему почему то неловко было ухаживать за Болконской. В последнее свое свиданье с ней, в именины старого князя, на все его попытки заговорить с ней о чувствах, она отвечала ему невпопад и очевидно не слушала его.
Жюли, напротив, хотя и особенным, одной ей свойственным способом, но охотно принимала его ухаживанье.
Жюли было 27 лет. После смерти своих братьев, она стала очень богата. Она была теперь совершенно некрасива; но думала, что она не только так же хороша, но еще гораздо больше привлекательна, чем была прежде. В этом заблуждении поддерживало ее то, что во первых она стала очень богатой невестой, а во вторых то, что чем старее она становилась, тем она была безопаснее для мужчин, тем свободнее было мужчинам обращаться с нею и, не принимая на себя никаких обязательств, пользоваться ее ужинами, вечерами и оживленным обществом, собиравшимся у нее. Мужчина, который десять лет назад побоялся бы ездить каждый день в дом, где была 17 ти летняя барышня, чтобы не компрометировать ее и не связать себя, теперь ездил к ней смело каждый день и обращался с ней не как с барышней невестой, а как с знакомой, не имеющей пола.
Дом Карагиных был в эту зиму в Москве самым приятным и гостеприимным домом. Кроме званых вечеров и обедов, каждый день у Карагиных собиралось большое общество, в особенности мужчин, ужинающих в 12 м часу ночи и засиживающихся до 3 го часу. Не было бала, гулянья, театра, который бы пропускала Жюли. Туалеты ее были всегда самые модные. Но, несмотря на это, Жюли казалась разочарована во всем, говорила всякому, что она не верит ни в дружбу, ни в любовь, ни в какие радости жизни, и ожидает успокоения только там. Она усвоила себе тон девушки, понесшей великое разочарованье, девушки, как будто потерявшей любимого человека или жестоко обманутой им. Хотя ничего подобного с ней не случилось, на нее смотрели, как на такую, и сама она даже верила, что она много пострадала в жизни. Эта меланхолия, не мешавшая ей веселиться, не мешала бывавшим у нее молодым людям приятно проводить время. Каждый гость, приезжая к ним, отдавал свой долг меланхолическому настроению хозяйки и потом занимался и светскими разговорами, и танцами, и умственными играми, и турнирами буриме, которые были в моде у Карагиных. Только некоторые молодые люди, в числе которых был и Борис, более углублялись в меланхолическое настроение Жюли, и с этими молодыми людьми она имела более продолжительные и уединенные разговоры о тщете всего мирского, и им открывала свои альбомы, исписанные грустными изображениями, изречениями и стихами.
Жюли была особенно ласкова к Борису: жалела о его раннем разочаровании в жизни, предлагала ему те утешения дружбы, которые она могла предложить, сама так много пострадав в жизни, и открыла ему свой альбом. Борис нарисовал ей в альбом два дерева и написал: Arbres rustiques, vos sombres rameaux secouent sur moi les tenebres et la melancolie. [Сельские деревья, ваши темные сучья стряхивают на меня мрак и меланхолию.]
В другом месте он нарисовал гробницу и написал:
«La mort est secourable et la mort est tranquille
«Ah! contre les douleurs il n"y a pas d"autre asile».
[Смерть спасительна и смерть спокойна;
О! против страданий нет другого убежища.]
Жюли сказала, что это прелестно.
– II y a quelque chose de si ravissant dans le sourire de la melancolie, [Есть что то бесконечно обворожительное в улыбке меланхолии,] – сказала она Борису слово в слово выписанное это место из книги.
– C"est un rayon de lumiere dans l"ombre, une nuance entre la douleur et le desespoir, qui montre la consolation possible. [Это луч света в тени, оттенок между печалью и отчаянием, который указывает на возможность утешения.] – На это Борис написал ей стихи:
«Aliment de poison d"une ame trop sensible,
«Toi, sans qui le bonheur me serait impossible,
«Tendre melancolie, ah, viens me consoler,
«Viens calmer les tourments de ma sombre retraite
«Et mele une douceur secrete
«A ces pleurs, que je sens couler».
[Ядовитая пища слишком чувствительной души,
Ты, без которой счастье было бы для меня невозможно,
Нежная меланхолия, о, приди, меня утешить,
Приди, утиши муки моего мрачного уединения
И присоедини тайную сладость
К этим слезам, которых я чувствую течение.]
Жюли играла Борису нa арфе самые печальные ноктюрны. Борис читал ей вслух Бедную Лизу и не раз прерывал чтение от волнения, захватывающего его дыханье. Встречаясь в большом обществе, Жюли и Борис смотрели друг на друга как на единственных людей в мире равнодушных, понимавших один другого.
Анна Михайловна, часто ездившая к Карагиным, составляя партию матери, между тем наводила верные справки о том, что отдавалось за Жюли (отдавались оба пензенские именья и нижегородские леса). Анна Михайловна, с преданностью воле провидения и умилением, смотрела на утонченную печаль, которая связывала ее сына с богатой Жюли.
– Toujours charmante et melancolique, cette chere Julieie, [Она все так же прелестна и меланхолична, эта милая Жюли.] – говорила она дочери. – Борис говорит, что он отдыхает душой в вашем доме. Он так много понес разочарований и так чувствителен, – говорила она матери.
– Ах, мой друг, как я привязалась к Жюли последнее время, – говорила она сыну, – не могу тебе описать! Да и кто может не любить ее? Это такое неземное существо! Ах, Борис, Борис! – Она замолкала на минуту. – И как мне жалко ее maman, – продолжала она, – нынче она показывала мне отчеты и письма из Пензы (у них огромное имение) и она бедная всё сама одна: ее так обманывают!
Борис чуть заметно улыбался, слушая мать. Он кротко смеялся над ее простодушной хитростью, но выслушивал и иногда выспрашивал ее внимательно о пензенских и нижегородских имениях.
Жюли уже давно ожидала предложенья от своего меланхолического обожателя и готова была принять его; но какое то тайное чувство отвращения к ней, к ее страстному желанию выйти замуж, к ее ненатуральности, и чувство ужаса перед отречением от возможности настоящей любви еще останавливало Бориса. Срок его отпуска уже кончался. Целые дни и каждый божий день он проводил у Карагиных, и каждый день, рассуждая сам с собою, Борис говорил себе, что он завтра сделает предложение. Но в присутствии Жюли, глядя на ее красное лицо и подбородок, почти всегда осыпанный пудрой, на ее влажные глаза и на выражение лица, изъявлявшего всегдашнюю готовность из меланхолии тотчас же перейти к неестественному восторгу супружеского счастия, Борис не мог произнести решительного слова: несмотря на то, что он уже давно в воображении своем считал себя обладателем пензенских и нижегородских имений и распределял употребление с них доходов. Жюли видела нерешительность Бориса и иногда ей приходила мысль, что она противна ему; но тотчас же женское самообольщение представляло ей утешение, и она говорила себе, что он застенчив только от любви. Меланхолия ее однако начинала переходить в раздражительность, и не задолго перед отъездом Бориса, она предприняла решительный план. В то самое время как кончался срок отпуска Бориса, в Москве и, само собой разумеется, в гостиной Карагиных, появился Анатоль Курагин, и Жюли, неожиданно оставив меланхолию, стала очень весела и внимательна к Курагину.
– Mon cher, – сказала Анна Михайловна сыну, – je sais de bonne source que le Prince Basile envoie son fils a Moscou pour lui faire epouser Julieie. [Мой милый, я знаю из верных источников, что князь Василий присылает своего сына в Москву, для того чтобы женить его на Жюли.] Я так люблю Жюли, что мне жалко бы было ее. Как ты думаешь, мой друг? – сказала Анна Михайловна.
Мысль остаться в дураках и даром потерять весь этот месяц тяжелой меланхолической службы при Жюли и видеть все расписанные уже и употребленные как следует в его воображении доходы с пензенских имений в руках другого – в особенности в руках глупого Анатоля, оскорбляла Бориса. Он поехал к Карагиным с твердым намерением сделать предложение. Жюли встретила его с веселым и беззаботным видом, небрежно рассказывала о том, как ей весело было на вчерашнем бале, и спрашивала, когда он едет. Несмотря на то, что Борис приехал с намерением говорить о своей любви и потому намеревался быть нежным, он раздражительно начал говорить о женском непостоянстве: о том, как женщины легко могут переходить от грусти к радости и что у них расположение духа зависит только от того, кто за ними ухаживает. Жюли оскорбилась и сказала, что это правда, что для женщины нужно разнообразие, что всё одно и то же надоест каждому.
– Для этого я бы советовал вам… – начал было Борис, желая сказать ей колкость; но в ту же минуту ему пришла оскорбительная мысль, что он может уехать из Москвы, не достигнув своей цели и даром потеряв свои труды (чего с ним никогда ни в чем не бывало). Он остановился в середине речи, опустил глаза, чтоб не видать ее неприятно раздраженного и нерешительного лица и сказал: – Я совсем не с тем, чтобы ссориться с вами приехал сюда. Напротив… – Он взглянул на нее, чтобы увериться, можно ли продолжать. Всё раздражение ее вдруг исчезло, и беспокойные, просящие глаза были с жадным ожиданием устремлены на него. «Я всегда могу устроиться так, чтобы редко видеть ее», подумал Борис. «А дело начато и должно быть сделано!» Он вспыхнул румянцем, поднял на нее глаза и сказал ей: – «Вы знаете мои чувства к вам!» Говорить больше не нужно было: лицо Жюли сияло торжеством и самодовольством; но она заставила Бориса сказать ей всё, что говорится в таких случаях, сказать, что он любит ее, и никогда ни одну женщину не любил более ее. Она знала, что за пензенские имения и нижегородские леса она могла требовать этого и она получила то, что требовала.
Жених с невестой, не поминая более о деревьях, обсыпающих их мраком и меланхолией, делали планы о будущем устройстве блестящего дома в Петербурге, делали визиты и приготавливали всё для блестящей свадьбы.
Граф Илья Андреич в конце января с Наташей и Соней приехал в Москву. Графиня всё была нездорова, и не могла ехать, – а нельзя было ждать ее выздоровления: князя Андрея ждали в Москву каждый день; кроме того нужно было закупать приданое, нужно было продавать подмосковную и нужно было воспользоваться присутствием старого князя в Москве, чтобы представить ему его будущую невестку. Дом Ростовых в Москве был не топлен; кроме того они приехали на короткое время, графини не было с ними, а потому Илья Андреич решился остановиться в Москве у Марьи Дмитриевны Ахросимовой, давно предлагавшей графу свое гостеприимство.
Бетонобойная бомба (БетАБ) – это вид авиационного боеприпаса, который используется для поражения различных укрытий (в основном защищенных железобетонными конструкциями), а также взлетно-посадочных полос (ВПП) аэродромов.
По сути, бетонобойные бомбы – это разновидность фугасных авиабомб, которая отличается более толстыми стенками (обычно их изготавливают из высокопрочной легированной стали) и специальным взрывателем. Бетонобойные бомбы имеют большой калибр: от 500 до 1 тыс. кг (например, российская бомба БетАБ-500), иногда используются еще более мощные боеприпасы.
В классической войне БетАБ применяются для уничтожения бункеров противника, его командных пунктов, дотов, береговых батарей, шахтных установок. Однако бетонобойные бомбы с успехом применяются и в противопартизанской войне, что многократно доказано практикой последних лет.
В Афганистане и в Сирии повстанцы используют мощную сеть подземных коммуникаций, которые иногда расположены на достаточно приличной глубине. Афганские моджахеды активно использовали (и продолжают это делать) для своих баз и опорных пунктов естественные пещеры. Бойцы ливанской Хезболлы за много лет создали на границе Израиля разветвлённую сеть туннелей. Причем это не просто наспех вырытые норы в земле, многие из подобных туннелей надежно укреплены, оснащены электричеством и другими коммуникациями.
Для поражения всех вышеперечисленных объектов часто используются бетонобойные бомбы.
Эпоха расцвета этих авиационных боеприпасов пришлась на окончание Второй мировой войны: союзная авиация использовала гигантские противобункерные авиабомбы (массой до 10 тонн) для уничтожения бетонных укрытий нацистских подводных лодок . После появления ядерных бомб и совершенного ракетного оружия разработки в этом направлении стали не так актуальны. Однако в последние десятилетия наблюдается настоящий «ренессанс» противобункерных боеприпасов.
Сейчас разработкой противобункерных боеприпасов активно занимаются в США, России и Израиле.
Существует два основных вида бетонобойных бомб. К первой группе относятся БетАБ свободного падения, которые обычно применяют с большой высоты. Благодаря этому боеприпас набирает большую скорость, за счет чего может поражать глубоко расположенные и хорошо защищенные укрытия. Ко второй группе бетонобойных авиационных бомб относятся боеприпасы с реактивными ускорителями. Их можно применять для бомбометания с малых высот. Часто такие бомбы имеют парашют, который стабилизирует полет боеприпаса под определенным углом. Затем парашют отстреливается и включается реактивный двигатель.
Одним из направлений развития данного вида авиационных боеприпасов является создание кассетных бомб с поражающими бетонобойными элементами. Такие авиабомбы особенно эффективны против взлетно-посадочных полос неприятеля и позволяют гарантировано разрушить покрытие ВПП сразу на больших площадях. Примером такой авиабомбы является российская РБК-500У.
Также продолжается совершенствование и унитарных бетонобойных авиабомб. Большое внимание уделяется улучшению соотношения между массой боеприпаса и его сечением. Кроме того, ведутся исследования относительно новых материалов для корпуса.
Американские бетонобойные бомбы
В настоящее время самым массовым авиационным боеприпасом подобного вида в США является БетАБ GBU-28 (BLU-113). Ее разработали перед первой войной в Персидском заливе специально для уничтожения иракских военных и правительственных бункеров.
Чтобы эффективно пробивать грунт и защитные элементы противобункерная авиабомба должна быть тяжелой, иметь небольшое сечение и состоять из достаточно прочного материала. Создатели GBU-28 долго не могли придумать, как и из чего сделать ее корпус. Отличную идею подсказал бывший армейский офицер, он предложил изготавливать бомбы из артиллерийских стволов для 203-мм гаубиц, которые в больших количествах хранились на военных складах. Они обладали подходящими габаритами, имели достаточную прочность и вес.
Во время испытаний GBU-28 ушла под землю на глубину в 30 метров. После успешного завершения тестов авиабомба была отправлена в Ирак и хорошо показала себя в реальной боевой обстановке. В настоящее время эта авиабомба считается одной из самых эффективных в мире в своем классе.
Еще одной известной американской БетАБ является BLU-109/B. Кроме США, эта авиабомба используется в ВВС Канады, Бельгии, Дании, Франции, Саудовской Аравии и других стран.
BLU-109/B оснащена хвостовым взрывателем замедленного действия, ее боевая часть весит 240 кг, а общая масса боеприпаса — 907,2 кг. Бомба может быть оснащена системами наведения Paveway III или JDAM. Эта БетАБ способна пробивать бетонные перекрытия толщиной 1,8 метра.
В начале 2011 года было объявлено о начале эксплуатации военно-воздушными силами США новой противобункерной «супербомбы» GBU-57, разработанной конструкторами корпорации Boeing. По своим размерам она вполне сравнима с гигантами времен последней мировой войны: вес GBU-57 составляет 13,6 т, а масса боевой части — 2,7 т. Авиабомба имеет лазерное наведение с поддержкой GPS.
Российские бетонобойные бомбы
История советских бетонобойных авиационных боеприпасов началась в 1940 году. Именно тогда в ГСКБ-47 (сегодня это ГНПП «Базальт») началась разработка первой отечественной авиационной бетонобойной бомбы. Результатом этих работ стала авиабомба БетАБ-150ДС, которая применялась советской авиацией уже во время Великой Отечественной войны.
БетАБ-150ДС была создана на базе артиллерийского снаряда калибра 203 мм и содержала 14,5 кг взрывчатого вещества . Этот боеприпас имел реактивный разгонный двигатель и мог пробивать скальный массив на глубину до 1,65 метра.
В послевоенные годы работы над созданием новых видов подобных боеприпасов были ускорены. Некоторые авиабомбы, созданные в тот период, находятся на вооружении российских ВВС и в наши дни.
БетАБ-500ШП используется в первую очередь для уничтожения бетонного покрытия взлетно-посадочных полос, она способна пробивать броню толщиной до 650 мм или слой железобетона толщиной 1,2 метра. Взрыв одной такой бомбы может привести в негодность более 50 кв. метров взлетно-посадочной полосы. Кроме ВВС России, бомба БетАБ-500ШП состоит на вооружении индийской армии.
В 2002 году на вооружение российских военно-воздушных сил была принята кассетная бомба РБК-500У. Она содержит десять боевых бетонобойных элемента и может применяться на высотах от 160 до 16 тыс. метров. Основной целью РБК-500У также являются взлетно-посадочные полосы аэродромов.
Израиль
В начале 2012 году широкой общественности была представлена новая израильская противобункерная бомба MPR-500, разработанная компанией IMI. Общий вес боеприпаса составляет 270 кг, она может пробивать слой железобетона толщиной до одного метра или же проникать сквозь четыре бетонных перекрытия с толщиной до 200 мм каждое.
Высокая пробивная способность авиабомбы обуславливается не только ее значительной массой и прочным корпусом, но и реактивному разгонному двигателю, который создает боеприпасу ускорение сразу после его сброса.
Авиабомба MPR-500 после взрыва дает больше тысячи осколков, которые весьма эффективно поражают живую силу противника на дистанциях до ста метров.
Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Долгое время Россия боролась с «Исламским государством» (запрещено в России) на своей территории с помощью следователей и оперативников ФСБ, активно вычислявших желающих уехать на джихад россиян. Но прошло время, и роль главного орудия в борьбе с последователями «Халифата» заняла фронтовая авиация, несущая под своими крыльями сотни килограммов смертельных даров для палачей и рабовладельцев. «Военное.РФ» разобралось, что поднимают на себе наши бомбардировщики и штурмовики, взлетая над сирийской пустыней, и сможет ли джихадист спрятаться от пилотов .
В последнюю неделю заголовки различных СМИ и речи телеведущих чуть ли не полностью состоят из сплошных «бомбардировщиков», «штурмовиков», «авиаударов» и так далее. Пожалуй, уже даже самым далеким от армии и геополитики российским гражданам известно, какие самолеты Воздушно-космических сил были направлены в Сирию бомбить позиции боевиков запрещенной в РФ террористической организации «Исламское государство» и в чем отличие от .
И в то же время, о вооружении, которым оснащаются наши самолеты, говорится мало. Вместе с тем, некоторые бомбы являются новейшими разработками и впервые применяются в боевых условиях.
Взлет штурмовика Су-25 с авиабомбой ФАБ-500
Высокотехнологичной новинкой, без сомнений, является корректируемая через ГЛОНАСС бомба КАБ-500С . Она падает по баллистической траектории, а наведение на цель происходит в автоматическом режиме по заданным до сброса координатам. Пилот помечает цель своеобразной «черной меткой» и после сбрасывания бомба начинает планировать к ней. Расстояние, на которое снаряд может отклониться от назначенных координат — пять метров.
Вес бомбы КАБ-500С составляет 534 кг при массе боевой части 400 кг. Дальность сброса (за исключением боеприпаса с двигателем) — 6-8 километров. И именно дальность применения этого оружия наряду со стоимостью около трех миллионов рублей за единицу в свое время являлись основными объектами критики со стороны Минобороны.
Три года назад анонимный служащий главного командования тогда еще ВВС рассказал СМИ, что военные окончательно решили отказаться от использования «умной» бомбы. Тем не менее, на видео выше бомбардировщик Су-34 оснащен именно ей, хотя официальных сообщений о принятии этой бомбы на вооружение российской армии не было.
Получается, что в Сирии она впервые будет применяться по реальным, а не учебным целям. Так что владеющие рабами боевики ИГ и не брезгующие похищениями людей и терактами представители «умеренной сирийской оппозиции» одним своим существованием могут помочь нашим ВКС с тестами новинки в боевых действиях.
Другой корректируемой бомбой на наших самолетах в Сирии является КАБ-1500Л-Ф . Как видно из названия, ее масса составляет около 1500 килограмм. Стоит отметить, что эта представительница семейства авиабомб типа КАБ может в буквальном смысле достать террористов из-под земли, проникая в грунт на глубину до 20 метров и взрываясь уже там. А любовь джихадистов прятаться под землей делает бомбу незаменимым предметом под «брюхом» российских Су-34.
Наведение авиабомбы может выполняться с помощью телевизионной головки или лазерного целеуказания с земли. Этот крупнокалиберный вариант предназначен для поражения целей в особо прочных укреплениях и фортификационных пунктах. Бомба способна проникать сквозь перекрытия толщиной до трех метров. Но с отклонением от цели у 1500-килограммового снаряда уже хуже, чем у более легких «родственников». КАБ-1500 отклоняется от заданной цели на расстояние до 10 метров. В большинстве случаев это не играет особой роли, учитывая мощность снаряда, но и называть его «высокоточным оружием» при таком уровне отклонения можно лишь с натяжкой.
Корректируемая авиабомба КАБ-1500Л-Ф
Другим используемым в Сирии российским оружием, способным достать террористов даже в их прочных укрытиях, является бетонобойная бомба БЕТАБ-500 . Именно таким видом снарядов США бомбили иракские подземные бункеры в надежде достать Садама Хусейна во время последнего своего вторжения в эту страну.
БЕТАБ-500 весит 500 килограммов и производится в двух видах: со свободным падением (БЕТАБ-500У) и с реактивным ускорителем (БЕТАБ-500ШП). Первый вариант бомбы пробивает 1,2 метра железобетона, сбрасывается с высот от 150 до 20 000 метров при скорости самолета от 500 до 2 300 км/ч. Снаряд создавался для уничтожения подземных складов и бетонных укрытий для военной техники. К слову, с помощью его бомбардировщик Су-34 ВКС России уже уничтожил подземный командный пункт боевиков ИГ.
Вариант бомбы, оснащенный реактивным ускорителем создан для уничтожения взлетно-посадочных полос и дорог. При взрыве боеприпас создает воронку диаметром 4-6 метров, а при попадании в асфальтированный участок дороги покрытие повреждается на площади до 50 квадратных метров. В то же время, бронебойность бомбы по сравнению с предыдущим вариантом уменьшена более чем на половину. БЕТАБ-500ШП пробивает броню толщиной до 55 сантиметров.
Скорость и высоты, на которых ее можно сбрасывать, также ограничены. Бомба применяется на скорости самолета от 700 до 1150 км/ч и высотах от 170 до 1000 метров. Нетрудно заметить, что при нахождении на такой скорости и высоте самолет становится особенно уязвим для комплексов ПВО противника. Причем бомбардировщики на такой высоте могут пострадать даже от устаревших зенитно-артиллерийских систем. Цели применения этой бомбы и показатели, которых должен достичь самолет для ее сброса, говорят о том, что БЕТАБ-500ШП вряд ли будет использована в этом конфликте.
Несмотря на перечисленное технологичное вооружение, основными «рабочими лошадками» ВКС России в Сирии остаются фугасные авиабомбы ФАБ-250 и ФАБ-500 . Об этом можно судить по представленным Минобороны видео авиаударов и возвращения самолетов с несброшенными бомбами серии КАБ, но с отсутствующими под крыльями «ФАБами».
Фугасные авиабомбы (ФАБ) обладают вполне приемлемым для данного конфликта поражающим действием. Они применяются по живой силе и технике противника, а также не укрепленным коммуникациям. Стоит отметить, что фортификации ИГ по большей части являются кустарными, поэтому необходимость в сбрасывании на них бомб с проникающим действием или бетонобойных имеется не всегда, зачастую можно обойтись именно ФАБ.
Таких авиабомб на российских военных складах накопилось огромное количество и альтернативой их сбрасыванию на головы джихадистов служит утилизация на полигоне. Учитывая это, а также достойную эффективность данного вооружения, можно говорить о том, что широкое использование ФАБ будет продолжено.
Также на наших самолетах в Сирии были замечены высокоточные ракеты класса «воздух-поверхность» Х-29Л . Буква «Л» в названии ракеты означает, что она оснащена системой лазерного самонаведения. Когда производится пуск ракеты, пилот подсвечивает нужную цель лазером, при этом в дальнейших действиях по удержанию луча на цели нет необходимости, все это происходит в автоматическом режиме. Масса боевой части ракеты составляет 500 кг.
Управляемая ракета Х-29Л в музее
Х-29Л способна поражать цели с точностью плюс-минус два метра. Кроме этого, она обладает повышенным фактором фугасного и осколочного действия. По заявлению Минобороны РФ, ракеты уже применялась против боевиков в Сирии. По данным из открытых источников, стоимость единицы такой ракеты может достигать 7000 долларов (приблизительно 450 тысяч рублей).
Замечена в Сирии и слабая, но все так же смертельная, ракета класса «воздух-поверхность» малого радиуса действия Х-25МЛ с полуактивной лазерной головкой самонаведения. Масса боевой части этой ракеты существенно ниже Х-29 и равняется приблизительно 90 кг.
Стоит отметить, что бомбить позиции боевиков нашей авиации приходится по разведданным, которые предоставляют сирийские сухопутные части. Потом эта информация дополнительно подтверждаются с помощью российских беспилотников. Из-за всего этого, весьма затратной по времени становится работа, которую приходится выполнять еще до того, как российский бомбардировщик или штурмовик начинают готовить к вылету.
Однако такие временные затраты практически исключают вероятность уничтожить постоянно перемещающуюся по территории цель и нашей авиации пока приходится довольствоваться уничтоженными складами с боеприпасами, а не видными амирами и командирами «Исламского государства» (запрещено в России).
