Фугасные авиабомбы (ФАБ).

2. Основные типоразмеры бомб в сравнении

1: ФАБ-100
2: ФАБ-250
3: ФАБ-250-M46
4: ОФАБ-250
5: ФАБ-500M54
6: ФАБ-500
7: ФАБ-500-M62
8: ФАБ-5000

Модели и типы бомб

Межтиповые виды бомб

Межтиповые виды бомб типы бомб, особенности которых могут иметь все виды бомб.

Штурмовые бомбы, имеющие раскрываемый тормозной парашют, который обеспечивает низковысотное бомбометание, без риска повредить свой самолёт осколками и исключает возможность рикошета замедлением) обеспечивая высокую точность бомбометания. Также обеспечивается больший разлёт осколков для ФАБ и ОФАБ, так как бомба падает с большим углом. Штурмовые бомбы могут иметь встроенное или приставное исполнение.
Термостойкие Бомбы, имеющие теплозащитную конструкцию или теплозащитную оболочку, предназначены для подвески на высотные сверхзвуковые перехватчики, типа МиГ-25 и МиГ-31.

Фугасные

Фугасные авиабомбы это авиабомбы, основным поражающим действием которых является действие фугаса. Они обладают наиболее мощным и универсальным поражающим действием среди авиабомб основного назначения. Масса ВВ в бомбе примерно составляет 50 %, также бомба имеет сравнительно прочный корпус для проникновения в грунт или в препятствия типа межэтажных перекрытий зданий и сооружений.
Основные поражающие действия

Газообразные продукты взрыва имеющие большое избыточное давление
Ударные волны в воздухе или грунте и сейсмические волны
Осколки при дроблении корпуса бомбы

Основные цели

Объекты тыла и коммуникаций
Военно-промышленные и энергетические объекты
Боевая техника
Живая сила

Современные ФАБ общего назначения имеют массу 250 кг и более. Они могут иметь несколько форм исполнения:

Тупоконечная предназначены для наиболее эффективного размещения внутри фюзеляжа. Обеспечивается сброс на около- и дозвуковых скоростях и высоте до 15-16 км.
Большого удлинения имею обтекаемую головную часть, предназначены в основном для самолётов с наружной подвеской в том числе и сверхзвуковых. Имеют меньшее лобовое сопротивление и более устойчивый.
Толстостенные Предназначены для действий по особо прочным целям. Они отличаются более массивной и прочной головной частью, большой толщиной корпуса, и отсутствием головного очка под взрыватель и запального стакана.

Фугасные
Аббревиатура	Изображение	Диаметр	Длина	Масса бомбы	Масса ВВ	Примечания
ФАБ-50ЦК		219	936	60	25	Цельнокованная
ФАБ-100		267	964	100	70
ФАБ-250		285	1589	250	99
ФАБ-250-М54		325	1795	268	97
ФАБ-250-М62		300	1924	227	100
ФАБ-250ТС		300	1500	256	61,4	Толстостенная, Бронепробиваемость 1м
ФАБ-250ШЛ		325	1965	266	137
ФАБ-500		392	2142	500	213
ФАБ-500Т		400	2425	477	191	Термостойкая
ФАБ-500-M54		450	1790	528	201
ФАБ-500-M62		400	2425	500	200
ФАБ-500ШН		450	2190	513	221	Штурмовая низковысотная
ФАБ-500ШЛ		450	2220	515	221	Штурмовая, надповерхностный взрыв
ФАБ-1000		-	-	-	-
ФАБ-1500		580	3000	1400	1200
ФАБ-1500Т		-	-	1488	870 ТЭ	Термостойкая
ФАБ-1500-2500ТС		-	-	2151	436 ТЭ	Толстостенная, бронепробиваемость 2500мм
ФАБ-1500-М54		-	-	1550	675,6
ФАБ-2000		-	-	-	-
ФАБ-3000		-	-	3067	1387
ФАБ-3000-М46		-	-	3000	1400
ФАБ-3000-М54		-	-	3067	1200
ФАБ-5000		642	3107	4900	2207
ФАБ-5000-М54		-	-	5247	2210,6
ФАБ-9000-М54		-	-	9407	4297

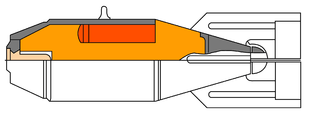

Принципиальная схема ОФАБ Детонатор Взрывчатое вещество Корпус

Осколочно-фугасные

ОФАБ осколочно-фугасная авиационная бомба представляет собой, обычную фугасную бомбу, но с меньшим наполнением ВВ около 30-35 %, и специальными средствами организованного дробления корпуса как пилообразная внутренняя сторона корпуса или система продольных и поперечных выточек.

Основные цели

Объекты боевой техники и вооружения
Военно-промышленные объекты
Живая сила

Осколочно-фугасные
Аббревиатура	Изображение	Диаметр	Длина	Масса бомбы	Масса ВВ	Примечания
ОФАБ-100-120		273	1300	133	42
ОФАБ-250Т		300	2050	239	92	Термостойкая
ОФАБ-250ШЛ		325	1991	266	92	Штурмовая, надповерхностный взрыв
ОФАБ-250-270		325	1456	266	97
ОФАБ-250ШН		325	1966	268	93	Штурмовая низковысотная
ОФАБ-500У		400	2300	515	159	Универсальная
ОФАБ-500ШР		450	2500	509	125	Штурмовая, с разделяющимися БЧ

Бетонобойные и противолодочные

БетАБ бетонобойная авиабомба. Предназначены для эффективного поражения железобетонных укрытий и ВПП. Конструктивно делятся на 2 вида:

Свободного падения предназначены для бомбометания с больших высот. Конструктивно близки к толстостенным фугасным бомбам.
С парашютом и реактивным ускорителем предназначены для бомбометания с любых высот. Бомба за счёт парашюта наклоняется до 60°, парашют отстёгивается и включается ракетный ускоритель.

ПЛАБ противолодочная авиабомба. Предназначена для поражения подводных лодок. Могут иметь разное исполнение. Бомбы большого калибра обычно имеют бесконтактный взрыватель и поражают цель фугасным действием на расстоянии. Бомбы малого калибра обычно используются в составе кассет и имеют контактный взрыватель и кумулятивное исполнение бомбы.

Бетонобойные и противолодочные
Аббревиатура	Изображение	Диаметр	Длина	Масса бомбы	Масса ВВ	Примечания
БетАБ-500		350	2200	477	76
БетАБ-500ШП		325	2500	380	77	Штурмовая, с реактивным ускорителем
БетАБ-500У		450	2480	510	45 ТЭ
ПЛАБ-250-120		240	1500	123	61

Зажигательные и объемно-детонирующие

ЗАБ Зажигательная авиационная бомба. Предназначена для поражения огнём живой силы и боевой техники. Калибр зажигательных бомб не превышает 500 кг. Конструктивно зажигательные бомбы делятся на 2 типа:

С пиротехническим зажигательным составом используется во всех бомбах меньше 100 кг, и в некоторых с калибром более 100. Пиротехническим составом как правило является термит со связующем веществом. Корпус обычно состоит из горючего металла электрон.
С вязкой огнесмесью применяются для бомб калибром от 100 до 500 кг. Огнесмесью является органические горючие вещества загущенные до вязкого состояния специальными веществами. Огнесмесь в загущенном состоянии дробится при взрыве на крупные куски, которые несколько минут горят при температуре около 1000°С. Также в конструкцию бомбы входит патрон с фосфором и небольшой заряд ВВ, после детонации, фосфор на воздухе самовоспламеняется и поджигает огнесмесь.
ФЗАБ фугасно-зажигательная авиационная бомба. Представляют собой комбинацию ФАБ и ЗАБ в одном корпусе. При срабатывании бомбы сначала детонирует зажигательная, а потом фугасная часть.
ЗБ зажигательный бак. Представляют собой ЗАБ в тонкостенном корпусе без стабилизатора и без разрывного заряда ВВ. Разброс и дробление осуществляется посредством гидроудара, возникающего при ударе о преграду. Могут эффективно применяться только с низких высот.

ОДАБ объёмно-детонирующая авиабомба. Обеспечивает большую эффективность по живой силе и легкоуязвимой технике, чем ФАБ. При встрече с препятствием срабатывает дисперегирующий заряд, разрушается корпус, дробится и разбрасывается горючее. Горючее испаряется и, смешиваясь с воздухом, образует облако топливовоздушной смеси. Через время необходимое для образования облака достаточного размера, вторичный детонирующий заряд ВВ подрывает топливовоздушную смесь.

Зажигательные и объемно-детонирующие
Аббревиатура	Изображение	Диаметр	Длина	Масса бомбы	Масса ВВ	Примечания
ЗАБ-100-105		273	1065	106,9	28,5
ЗАБ-250-200		325	1500	202	60
ЗБ-500ШМ		500	2500	317	260
ЗБ-500ГД		500	2500	270-340	218-290
ФЗАБ-500М		400	2500	500	86+49
ОФЗАБ-500		450	2500	500	250
ОДАБ-500ПМ		500	2280	520	193
АВБПМ		-	-		7100

Кассетные

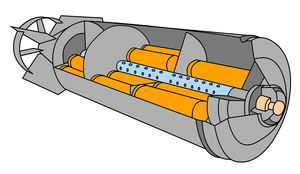

РБК разовые бомбовые кассеты. Представляет собой тонкостенные авиабомбы, предназначены для применения авиабомб малого калибра. Название состоит из сокращенного наименования и типа снаряжения. Некоторые РБК имеют в комплекте съёмный обтекатель позволяющий эффективно устанавливать РБК на самолёты как с внешней подвеской так и с внутреннем отсеком вооружения. РБК по способу разбрасывания боевых элементов делятся на два вида:

Обтюраторного типа имеют в своей конструкции жестко закрепленный обтюраторный диск, который после срабатывания дистанционного взрывателя и воспламенения им вышибного заряда под действием пороховых газов отделяется от стакана и перемещается внутри корпуса бомбы вместе с центральной трубой вокруг которой размещаются мелкие авиабомбы. Отделяется хвостовой конус, и боевые элементы выходят за пределы кассеты.
С центральным воспламенительно-разрывным зарядом в конструкции бомбы есть центральная перфорированная труба с ВРЗ и боковое ослабленное сечение, закрытое планкой. При срабатывании взрывателя, инициируется ВРЗ. Образовавшиеся газы разрушают корпус бомбы по сечению и разбрасывают авиабомбы, при этом достигается большая площадь рассевания авиабомб.

КМГУ контейнер малогабаритных грузов. Предназначен для транспортировки и сброса БКФ с суббоеприпасами. Сам же КМГУ во время боевого применения находится на пилоне самолёта и не сбрасывается. Конструктивно КМГУ представляет собой обтекаемый корпус с управляемыми створками, отсеками для подвески БКФ и автоматикой позволяющий регулировать интервал сброса блоков.

Суббоеприпасы бомбовых кассет

В качестве суббоеприпасов кассетных бомб применяются бомбы сравнительно небольшого калибра. Из-за специфики их применения кроме вышеописанных типов бомб имеются также специализированные бомбы в настоящее время применяемые в основном только в бомбовых кассетах и КМГУ.

АО, ОАБ осколочная авиационная бомба. Авиабомбы основным действием которых является осколки корпуса. Калибр бомб колеблется от 0,5 до 50 кг. Они предназначены для поражения живой силы, не- и легкобронированной техники. Старые авиабомбы имеют цилиндрический корпус с жестким стабилизатором обеспечивают нерегулярное дробление, современные бомбы имеют сферическую или полусферическую конструкцию, складывающийся стабилизатор, аэродинамические устройства, насечки для организованного дробления корпуса или уже готовые поражающие элементы.
Бомбы с готовыми осколками изготавливаются из двух полусфер, армированных стальными шариками. Внутри корпуса имеется разрывной заряд и контактный взрыватель.
Бомбы с насечками кроме того имеют взрыватель с замедлением. При встречи с преградой такая бомба разделяется на две части и через время необходимое для поднятие на несколько метров подрывается.

ПТАБ противотанковая авиационная бомба. Предназначены для поражения бронированных объектов. Поражающим действием является кумулятивная струя образующиеся при помощи кумулятивной выемки внутри корпуса бомбы. Также при подрыве корпус бомбы образует осколки которые могут поразить живую силу и небронированную технику. Для эффективного воздействия кумулятивной струи взрыв должен происходить на расстояние называемым фокусным. Старые образцы бомб имеют контактный головной или донный взрыватель. Современные бомбы имеют головодонный взрыватель с датчиком цели.

Примечания РБК-500У ОФАБ-50УД осколочно-фугасная 450 2500 520 10 50 Универсальная РБК-500 АО2,5РТМ осколочная 450 2500 504 108 2,5 РБК-500 ОАБ2,5РТМ осколочная 450 2500 500 126 2,5 РБК-500 БетАБ бетонобойная 450 2500 525 12 - РБК-500У БетАБ-М бетонобойная 450 2495 480 10 - Универсальная РБК-500 ПТАБ-1М 450 1954 427 268 - РБК-500У ПТАБ противотанковая, кумулятивная 450 2500 520 352 - Универсальная РБК-500У СПБЭ-Д самоприцеливающийся противотанковая 450 2485 500 15 - Универсальная РБК-250 ЗАБ2,5М зажигательная 325 1492 195 48 2,5 РБК-500 ЗАБ2,5 зажигательная 450 1954 480 297 2,5 РБК-100 ПЛАБ-10К противолодочная 240 1585 125 6 10

Фугасная авиационная бомба (ФАБ) универсальный тип авиационных бомб, широко применяется для поражения различных целей (военно-промышленные объекты, железнодорожные узлы, энергетические сооружения, фортификационные укрепления, живая сила и военная техника противника и др.). Поражает цели действием продуктов взрыва, осколками корпуса и воздушной ударной волной. Калибр 50–10 000 кг, наиболее распространены ФАБ среднего калибра. В ФАБ используются контактные взрыватели мгновенного (по целям, расположенным на поверхности земли) и замедленного (по объектам, поражаемым взрывом изнутри, и заглублённым целям) действия. В последнем случае эффективность ФАБ усиливается сейсмическим действием взрыва. При взрыве ФАБ в грунте образуется воронка, размеры которой зависят от свойств грунта, калибра авиационной бомбы и глубины взрыва. Например, при взрыве ФАБ калибра 500 кг в суглинке (на глуб. 3 м) образуется воронка диаметром 8,5 м. ФАБ с взрывателями большого замедления (часы, сутки) применяются для минирования местности; при этом они снабжаются вибрационными и противосъёмными устройствами, вызывающими взрыв при сотрясении грунта движущимся поездом, танком и т.п. или при попытке обезвредить бомбу.
Фугасно-зажигательная авиационная бомба (ФЗАБ) обладает комбинированным действием фугасным и зажигательным. Снаряжается пиротехническими или другими зажигательными составами (в т.ч. термитными патронами) и ВВ. При срабатывании взрывателя происходит взрыв ВВ и воспламенение термитных патронов, которые разбрасываются на значительное расстояние (до 150 м), создавая дополнительные очаги пожара.
Основные типы отечественных фугасных авиабомб были разработаны в НИО-67 в начале 1930-х гг. В 1931–1932 гг. были спроектированы фугасные авиабомбы калибра 50, 100, 250, 500 и 1000 кг. В 1934 г. была принята на вооружение ВВС разработанная в НИО-67 фугасная авиабомба ФАБ-2000.
Фугасные авиабомбы ФАБ-50 и ФАБ-70 представляли собой 152-мм и 203-мм фугасные снаряды от устаревших орудий с приваренными стабилизаторами.
Перед войной в целях экономии дефицитного металла по предложению профессора Н. И. Гальперина в руководимом им КБ № 35 НКБ разработали серию фугасных авиабомб в корпусах из тонкостенного железобетона (ФАБ-100НГ, ФАБ-250НГ, ФАБ-500НГ и ФАБ-1000НГ). Испытания этих изделий удачно завершились в июне 1941 г. Еще до начала войны фугасные авиабомбы в железобетонных корпусах приняли на вооружение ВВС. В первые годы войны также железобетонные корпуса изготовляли на Павшинском заводе под Москвой.
В ходе войны было развернуто массовое производство фугасных бомб упрощенной конструкции, созданных в 1942–1943 гг. в ГСКБ-47.
В основу новых конструкций была положена отливка корпусов из сталистого чугуна. На станках нарезали резьбу только под взрыватель, а в остальных резьбовых соединениях применяли резьбу Эдиссона, получаемую в процессе отливки корпусов. Стабилизаторы делали разъемными.
Одновременно с целью сокращения объемов механической обработки пересмотрели также и чертежи сварных вариантов корпусов фугасных авиабомб.
Фугасным авиабомбам упрощенной конструкции и технологии изготовления присвоили индекс М-43. В течение года было создано 9 новых конструкций: ФАБ-50 М43, ФАБ-100 М-43, ФАБ-250 М43, ФАБ-500 М-43, ФАБ-2000 М-43, ФАБ-50сч (серого чугуна), ФАБ-100сч, ФАБ-250сч и ФАБ-1000сл (стального литья).
К концу войны были приняты на вооружение мощные осколочно-фугасные авиабомбы ОФАБ-100. Эту бомбу снаряжали 26 кг амматола 50/50 и тротиловой пробкой весом 4,7 кг.
При бомбометании с высоты 2000 м и взрыве бомбы ОФАБ-100 в обыкновенном грунте образовывалась воронка диаметром 4,8 м, глубиной 1,7 м и объемом 10 м 3 . Осколки при разрыве ОФАБ-100 обеспечивали сплошное поражение открытой живой силы в радиусе 50 м, пробивали броню толщиной 40 мм на расстоянии 3 м, 30 мм на расстоянии 10 м и 15 мм в 15 м от места взрыва.
В годы войны фугасные бомбы снаряжали путем заливки в корпус одного из следующих взрывчатых веществ: чистого тротила, французской смеси (80 % пикриновой кислоты + 20 % динитронафталина), амматола 50/50, сплава ТСА (50 % тротила + 38 % аммонийной селитры + 10 % алюминиевой пудры) и сплава ТГА-12 (50 % тротила + 40 % гексогена + 10 % алюминиевой пудры). Большое количество фугасных авиабомб снаряжали амматолом 80/20 путем шнекования на горизонтальных шнек-аппаратах.
В 1941 г. на вооружение ВВС была принята (для военного времени) фугасная авиабомба ФАБ-100 КД, разработанная С. Г. Добрышем (НИИ-6). Эта бомба снаряжалась жидкой взрывчатой смесью КД, состоящей из азотной кислоты, дихлорэтана и олеума (соотношение 60: 40: 30). По взрывчатым характеристикам эта смесь равноценна тротилу. Фугасный эффект ФАБ-100 КД был такой же, как и ФАБ-100, снаряженной тротилом.
Технология снаряжения ФАБ-100 КД была предельно проста (поочередная заливка компонентов в корпус авиабомбы), поэтому для организации производства требовалось не более одного-двух месяцев.
С начала 1942 г. ВВС начали применять ФАБ-100 КД. В то время это было очень важно, так как снаряжательные заводы были эвакуированы, а тротила и других взрывчатых веществ для снаряжения авиабомб не хватало. Производство ФАБ-100 КД было прекращено в 1944 г. в связи с тем, что был полностью израсходован мобилизационный запас цельнокованных корпусов. Попытки применить сварные корпуса оказались безуспешными: заполненные смесью КД, они протекали по сварным швам.
В начале войны, когда немецкие войска подошли к Москве, были предприняты попытки применить на Западном фронте оксиликвитные бомбы, разработанные в НИИ-6. Для этой цели были использованы железобетонные корпуса ФАБ-100 НГ и ФАБ-250 НГ. Их набивали смесью мха (сфагнума) и древесного угля, отличающейся высокой поглотительной способностью. Жидкий кислород, доставляемый из Москвы, заливали в бомбы на прифронтовых аэродромах. Снаряженные таким образом авиабомбы сохраняли взрывчатые свойства на уровне бомб, снаряженных тротилом и амматолом 50/50, в течение 3–4 ч для ФАБ-100 и ФАБ-250.
Было снаряжено и сброшено на аэродромы, танковые колонны, мосты и другие объекты противника около 500 оксиликвитных авиабомб, главным образом калибра 100 кг. Работы по их применению были прекращены, когда немецкие войска были отброшены от столицы и доставка жидкого кислорода на прифронтовые аэродромы стала невозможной.
Суммарная доля фугасных авиабомб ФАБ-500, ФАБ-100 и ФАБ-250 в годы войны составляла от 97 до 99,6 %. Номенклатура фугасных авиабомб изменялась в сторону преобладания более крупных калибров. Удельный вес ФАБ-250 с каждым годом увеличивался, к концу войны их доля по сравнению с 1941 г. увеличилась в шесть раз и достигла 17,2 %. Доля ФАБ-500 значительно уменьшилась, а производство ФАБ-100 все годы войны держалось на уровне 50–70 % общего количества выпускаемых фугасных авиабомб.
В послевоенное время было принято на вооружение несколько типов фугасных авиационных бомб калибра 100, 250, 500, 1500, 3000, 5000 и 9000 кг.
Фугасные бомбы больших калибров, принятые на вооружение в конце 1940-х начале 50-х гг., в основном предназначались для действия по крупным морским кораблям. Лишь ФАБ-1500 считались приемлемыми для ударов по промышленным объектам, плотинам и подземным сооружениям.
Обычная бомба ФАБ-1500 имела стенки толщиной 18 мм и содержала 675 кг взрывчатого вещества. Кроме того, на вооружении состояла толстостенная бомба ФАБ-1500–2600ТС. Несмотря на название (калибр), ее действительный вес составлял 2,5 т. Боевая часть литая, с толщиной стенок около 100 мм.
ФАБ-3000М-46 и ФАБ-3000М-54 содержали по 1400 и 1387 кг тротила, а ФАБ-9000М-54–4297 кг тротила.
Тяжелые фугасные бомбы довольно интенсивно применялись в афганской войне. Так, только за три месяца 1988 г. бомбардировщики Ту-16 сбросили 289 бомб ФАБ-9000М-54. Тем не менее, реальный эффект применения тяжелых фугасных авиабомб был невелик. Радиус летального поражения ударной волной ФАБ-3000 не превышал 39 м, а для ФАБ-9000 соответственно 57 м. Выводящие из строя контузии с кровотечением из носа и ушей противник получал, соответственно, в радиусе до 158 и 225 м. Более успешно показали себя при действии в горах толстостенные ФАБ-1500–2600ТС.

ТТХ	ФАБ-100	ФАБ-250	ФАБ-500	ФАБ-1500М-54
Вес бомбы, кг	100	250	500	1400
Вес БЧ, кг	70	230	450	1200
Вес ВВ, кг		99	213
Диаметр корпуса, мм	267	285	392	580
Длина бомбы, мм	964	1589	2142	3000
Зона сильных повреждений, м	18	28	40	~60
Зона слабых повреждений, м	35	56	80	160
Зона легких повреждений, м	70	112	160	224

Разновидности и модификации
Модель	Описание
ФАБ-50	Разработана в НИО-67 в 1931-1932 гг. Представляла собой 152-мм фугасный снаряд от устаревших орудий с приваренными стабилизаторами.
ФАБ-50-М43
ФАБ-70	Разработана в НИО-67 в 1931-1932 гг. Представляла собой 203-мм фугасный снаряд от устаревших орудий с приваренными стабилизаторами.
ФАБ-100
ФАБ-100НГ
ФАБ-100КД	Принята на вооружение ВВС (для военного времени) в 1941 г. Разработана С. Г. Добрышем (НИИ-6). Снаряжалась жидкой взрывчатой смесью КД, состоящей из азотной кислоты, дихлорэтана и олеума (соотношение 60:40:30). По взрывчатым характеристикам эта смесь равноценна тротилу. Фугасный эффект ФАБ-100 КД был такой же, как и ФАБ-100, снаряженной тротилом.
ФАБ-100сч
ФАБ-100-М43	Упрощенной конструкции и технологии изготовления. Принята на вооружение в 1943 г.
ФАБ-250	Разработана в НИО-67 в 1931-1932 гг.
ФАБ-250сч	Упрощенной конструкции и технологии изготовления. Принята на вооружение в 1943 г. "Сч" означает "серого чугуна"
ФАБ-250НГ	Разработана в целях экономии дефицитного металла по предложению профессора Н. И. Гальперина в руководимом им КБ № 35 НКБ. Корпус из тонкостенного железобетона. Принята на вооружение в 1941 г. еще до начала войны.
ФАБ-250М-43	Упрощенной конструкции и технологии изготовления. Принята на вооружение в 1943 г.
ФАБ-250М-46	Модификация 1946 г.
ФАБ-250М-54	Модификация 1954 г.
ФАБ-250М-62	Модификация 1962 г.
ФАБ-500	Разработана в НИО-67 в 1931-1932 гг.
ФАБ-500НГ	Разработана в целях экономии дефицитного металла по предложению профессора Н. И. Гальперина в руководимом им КБ № 35 НКБ. Корпус из тонкостенного железобетона. Принята на вооружение в 1941 г. еще до начала войны.
ФАБ-500М-54	Модификация 1954 г.
ФАБ-500М-62	Модификация 1962 г.
ФАБ-500М-62Т	Модификация 1962 г.
ФАБ-500Ш	Штурмовая
ФАБ-500ШМ	Штурмовая модернизированная
ФАБ-1000	Разработана в НИО-67 в 1931-1932 гг.
ФАБ-1000НГ	Разработана в целях экономии дефицитного металла по предложению профессора Н. И. Гальперина в руководимом им КБ № 35 НКБ. Корпус из тонкостенного железобетона. Принята на вооружение в 1941 г. еще до начала войны.
ФАБ-1000сл	Упрощенной конструкции и технологии изготовления. Принята на вооружение в 1943 г. "Сч" означает "стального литья"
ФАБ-1500	Предназначалась для ударов по промышленным объектам, плотинам и подземным сооружениям. Принята на вооружение в послевоенное время.
ФАБ-1500Ш	Штурмовая
ФАБ-1500М-54	Модификация 1954 г.
ФАБ-1500М-62	Модификация 1962 г.
ФАБ-1500-2600ТС	Толстостенная бомба. Несмотря на название (калибр), ее действительный вес составлял 2,5 т. Боевая часть литая, с толщиной стенок около 100 мм. Применялась в афганской войне.
ФАБ-2000	Разработана в НИО-67. В 1934 г. была принята на вооружение ВВС
ФАБ-2000М-43	Упрощенной конструкции и технологии изготовления. Принята на вооружение в 1943 г.
ФАБ-3000
ФАБ-3000М-46	Принята на вооружение в 1946 г. Содержала 1400 кг тротила.
ФАБ-3000М-54	Принята на вооружение в 1954 г. Содержала 1387 кг тротила. Применялась в афганской войне.
ФАБ-5000	Принята на вооружение после 1945 г.
ФАБ-9000М-50	Предназначена для поражения крупных фортификационных сооружений. Принята на вооужение в 1950 году.
ФАБ-9000М-54	Модернизация 1954 г. Содержала 4297 кг тротила. Применялась в афганской войне.

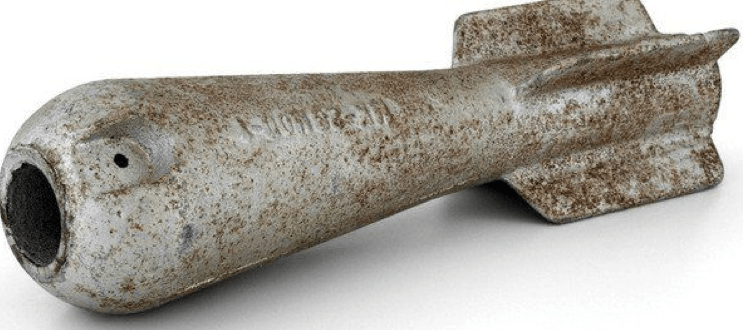

Авиабомба АО-2,5-2, переделанная с артиллерийского снаряда калибра 45 мм

В ходе войны СССР использовала осколочные авиационные бомбы весом 2,5 , 5, 10, 15, 20 и 25 кг. При этом бомбы подразделялись на специально изготовленные (с корпусами из сталистого чугуна и сталистого литья) и на переделанные из артиллерийских боеприпасов (в связи с недостатком авиабом). К специально изготовленным бомбам относились:

ТТХ бомбы/обозначенине	АО-2,5	АО-2,5сч	АО-8М	АО-10	АОХ-10	АОХ-15	АО-20М
Длина бомбы, мм	370	378	480	612	480	610	1030
Диаметр корпуса, мм	45	52	76	90	90	107	106
Масса бомбы, кг	2,5	2,5	5	10	10	15	20
Размах стабилизатора, мм	61	60	100	125	110	125	130
Радиус поражения, м	7-11	12	15	18	18	20	25

К бомбам, переделанным с артиллерийских боерипасов относились:

Переделка артиллерийских снарядов в авиабомбы производилась с 1941 г. и заключалась в оснащении их штампованным железным стабилизатором (перьевыми или коробчатыми) и авиационными взрывателями. Бомбы сбрасыались с высоты 150 — 350 м. Многие бомбы оснащались вертушкой АВ-4, благодаря которой взрыватель бомбы срабатывал над землей, тем самым увеличиая зону поражения осколками. Бомбы весом 2,5 кг, как правило, использовались в качестве суббоеприпасов – ими оснащались контейнеры (кассетные бомбы).

Авиабомбы ФАБ-50 выпускались в большой номенклатуре: ФАБ-50св (сварная, выпускалась в 1932-1939 гг.); ФАБ-50св (корпус из серого чугуна); ФАБ-50сл (выпускались с 1940 г., стальные литые); ФАБ-50цк (цельнокованная); ФАБ-50шг (выпускалась с 1943 г. со штампованной головкой); ФАБ-50-М43 (выпускалась с 1943 г. упрощенной конструкции и технологии изготовления). Кроме того, с 1936 г. 260 тысяч 152-мм фугасных снарядов от устаревших орудий переделали в бомбы ФАБ-50м путем оснащения их четырьма стабилизаторами и авиационным взрывателем. Несмотря на то, что официально бомба обозначалась как фугасная, фактически являлась осколочно-фугасной. Все бомбы оснащались взрывателями мгновенного действия, некоторые с задержкой 0,3 с. Бомбы использовались, как бомбардировщиками, так и истебителями. ТТХ бомбы: длина – 936 мм; диаметр – 219 мм; масса – 50 — 60 кг; масса ВВ – 25 кг; толщина стенок – 8-9 мм; размах оперения – 210 — 264 мм; бронепробиваемость – до 30 мм палубной брони, 900 мм кирпичной кладки или 220 мм железобетона.

В 1929-1932 гг. выпускались бомбы ФАБ-70м1 и ФАБ-70м2, которые представляли собой переделку трофейных боеприпасов от французских 240-мм минометов. Первый вариант бомбы выпускали без перенаряжения, второй – с переснаряжением. Переделка мин заключалась в установке бугеля для их подвески на горизонтальных бомбодержателях и онащении авиационным взрывателем. С 1936 г. выпускались бомбы под обозначением ФАБ-70, которые представляли собой 203-мм фугасные снаряды от устаревших орудий с четырьмя приваренными стабилизаторами. ТТХ ФАБ-70м2: длина – 1305 мм; длина корпуса – 855 мм; диаметр – 240 мм; размах стабилизатора – 310 мм; масса – 70 кг; масса ВВ – 34 кг.

В годы войны авиабомбы ФАБ-100 выпускались в такой номенклатуре: ФАБ-100 (выпускалась с 1932 г.), ФАБ-100цк (выпускались с 1938 г., цельнокованные), ФАБ-100М (выпускалась с 1942 г.), ФАБ-100св (сварная), ФАБ-100 КД (выпускалась в 1941-1944 гг., ознащалась взывчатой жидкой смесью); ФАБ-100НГ (выпускалась с 1941 г., корпус из тонкостенного железобетона), ФАБ-100 М-43 (выпускалась с 1943 г., упрощенной конструкции и технологии изготовления), ФАБ-100сч (выпускались с 1944 г., корпус из серого чугуна), ФАБ-100сл (выпускалась с 1944 г., стальной литой корпус). Все бомбы оснащались взрывателями мгновенного действия, некоторые с задержкой 0,3 с. ТТХ бомбы: длина – 964 мм; диаметр – 267 мм; масса – 100 кг; масса ВВ – 70 кг; толщина стенок – 14 мм; радиус поражения – 18 м.

250-килограммовые бомбы выпускались в таких варинантах: ФАБ-250 (выпускалась с 1932 г.), ФАБ-250св (выпускалась с 1932 г, сварная), ФАБ-250цк (цельнокованный корпус), ФАБ-250сч (выпускалась с 1943 г, серого чугуна), ФАБ-250НГ (выпускалась с 1941 г., корпус из тонкостенного железобетона), ФАБ-250М-43 (выпускалась с 1943 г., упрощенной конструкции и технологии изготовления), ФАБ-250М44 (выпускалась с 1944 г.,с укороченным стабилизатором). Бомба имела четырехперистый стабилизатор с распорными планками. Боеприпас использовался для разрушения гражданских объектов, подземных коммуникаций и полевых оборонительных сооружений с железобетонными перекрытиями толщиной до 0,4 м. ТТХ бомбы: длина – 1589 мм; диаметр – 285 мм; масса – 250 кг; масса ВВ – 99 кг; радиус повреждений — 56 м.

К номенклатуре 500-килограммовых бомб относились: ФАБ-500, ФАБ-500св (выпускалась в 1932-1940 гг., сварная), ФАБ-500М (выпускалась 1942-1943 гг., с упрощенным изготовлением), ФАБ-500НГ (выпускалась с 1941 г., корпус из тонкостенного железобетона), ФАБ-250М43 (выпускалась с 1943 г, упрощенной конструкции и технологии изготовления), ФАБ-500М44 (выпускалась с 1945 г., с укороченным стабилизатором). Бомба могла применяться со взрывателями большого замедления (часы, сутки) для минирования местности. При этом они снабжались вибрационными и противосъёмными устройствами, вызывающими взрыв при сотрясении грунта движущимся поездом, танком и т.п. или при попытке обезвредить бомбу. При взрыве на глубине 3 — 3,5 м. образовывалась воронка диаметром 8,5 — 16 м. ТТХ бомбы: длина – 2,1 — 2,3 м; диаметр – 392 — 447 мм; масса – 500 кг; масса ВВ – 213 — 226 кг; размах стабилизатора – 570 — 600 мм; бронепробиваемость – 1,2 м бетонного перекрытия или 0,8 м железобетонного; радиус повреждений – 80 м.

В период войны выпускались такие 1000-килограмовые бомбы: ФАБ-1000св (выпускалась в 1932-1943 гг., сварная), ФАБ-1000М (выпускалась с 1942 г., с упрощенным изготовлением, коромбачым стабилизатором и меньшей длиной), ФАБ-1000М43 (выпускалась с 1943 г, упрощенной конструкции и технологии изготовления), ФАБ-1000М44 (выпускалась с 1945 г., с укороченным стабилизатором), ФАБ-1000НГ (выпускалась с 1941 г., корпус из тонкостенного железобетона), ФАБ-1000сл (выпусклась с 1943 г., стального литья). При взрыве на глубине 4 м образовывалась воронка диаметром 17 м. ТТХ бомбы: длина – 2765 мм; диаметр – 630 мм; масса – 1000 кг; масса ВВ – 674 кг; бронепробиваемость – 1,8 м. бетонного перекрытия или 1 м железобетонного.

1500-килограмовые бомбы выпускались в таких вариантах ФАБ-1500, ФАБ-1500Т и ФАБ-1500-2500ТС. Толстостенная бомба ФАБ-1500-2500ТС имела литую боевую часть с толщиной стенок около 100 мм. Масса — 2,5 т. ТТХ бомбы: длина – 3 м; диаметр – 642 мм; масса – 1400 кг; масса боевой части – 1200 кг; масса ВВ –675 кг; толщина стенок – 18 мм; радиус повреждений – 160 м.

Бомба ФАБ-2000св была принята на вооружение в 1934 г. Она имела корпус сварной конструкции, головные и донные взрыватели с замедлением 0,3 с. В 1943 г. в связи с упрощением конструкции бомбы и технологии ее изготовление стали выпускать ФАБ-2000М-43. В 1945 г. на вооружение приняли ФАБ-2000М44. При взрыве бомбы на глубине 4 м. образовывалась воронка диаметром 20 м. ТТХ бомбы: длина – 4,5 м; толщина стенок – 12 мм; бронепробиваемость – 1,8 м. бетонного перекрытия или 1,2 м железобетонного.

Бомба относилась к авиабомбам сварной конструкции и была принята на вооружение в 1943 г. Ее стальную головную часть, достигавшую у головного среза толщины 90 мм, отливали. Цилиндрическую и коническую части корпуса вальцевали из листового проката, проваривая двухсторонним швом все стыки. Конус стабилизатора коробчатого типа на конической части корпуса авиабомбы прижимало специальное кольцо хвостовой втулки. Бомба имела 6 взрывателей — по одному в головном и донном очке и четыре боковых взрывателя с установкой на мгновенное действие. Наличие боковых взрывателей и сильно развитой системы дополнительных детонаторов обеспечивало настильность взрывной волны, что было чрезвычайно важно при бомбометании по крупным населенным пунктам. Носителем бомбы являлся ПЕ-8. При этом створки бомболюка закрывались лишь на одну треть. ТТХ бомбы: длина – 3107 мм; диаметр – 642 мм; масса – 4900 кг; масса ВВ – 2207 кг.

фугасная авиабомба была принята на вооружение в 1945 г. Она комплектовалась контактными взрывателями мгновенного действия или неконтактными, срабатывающими на высоте 5–15 м. При взрыве бомбы образовывалась воронка диаметром 5 м. и глубиной 1,7 м. ТТХ бомбы: длина – 1065 мм; диаметр – 273 мм; масса – 100 кг; масса ВВ – 30,7 кг; радиус поражения – 50 м; бронипробиваемость – 40 мм.

В период войны выпускалась бетонобойная бомба БетАБ-150 ДС (с дополнительной скоростью) с ракетным ускоритетелем для поражения объектов, имеющих прочную бетонную или железобетонную защиту. Боевая часть бомбы представляла собой 203-мм артиллерийский снаряд. Ракетный укоритель придавал бомбе дополнительную скорость в 210 м/с. Бомба проникала в скальный массив из мрамора на глубину 1,7 м. При взрыве бомбы в грунте образовывалась воронка диаметром 1,8 м и глубиной 2,5 м. ТТХ бомбы: длина — 2097 мм; длина – 210 мм; масса — 165 кг; масса боевой части — 102 кг; масса ВВ — 14,5 кг; масса ракетного заряда – 17,2 кг.

В период войны выпускались следующие бронебойные бомбы: БРАБ-200 ДС, БрАБ-220, БрАБ-250, БрАБ-500, БрАБ-1000. Бомба БРАБ-200 ДС имела ракетный ускоритель, который сообщал бомбе дополнительную скорость 180 м/с. Бомба изготавливалась на базе «морских» 203 мм полубронебойных артснарядов без задней части, к которым сзади крепился обтекаемый конус с донным взрывателем и большим четырёхпёрым стабилизатором. ТТХ бомбы БрАБ-200: длина – 2054 мм; длина – 278 мм; масса – 213 кг; масса боевой части – 150 кг; масса ВВ – 12,3 кг; масса ракетного заряда – 19,2 кг; бронепробиваемость – 182-260 мм. Бомбы БРАБ-500 и 2БРАБ-1000 были оснащены биконическими противорикошетными наконечниками. Корпуса бронебойных авиабомб новой изготавливались путем штамповки из легированной стали с последующей механической и термической обработкой к имели конусную форму, суживающуюся к хвостовой части. Головные части авиабомб, отливали из высоколегированной стали. Крылья стабилизаторов крепили к коническим обтекателям на клепке посредством стальных угольников. Для размещения на внешних горизонтальных бомбодержателях самолетов авиабомбы оснащали основными и дополнительными бугелями с подвесными ушками соответствующих весовых групп. ТТХ бомб изложено в таблице.

К началу войны в СССР выпускались зажигательные авиабомбы лишь малых и средних калибров – ЗАБ-1э, ЗАБ-2,5т, ЗАБ-10тг и ЗАБ-50тг. В 1941-1944 гг. было выпущено незначительное количество зажигательных бомб крупного калибра ЗАБ-100 и ЗАБ-500. Все они относились к боеприпасам интенсивного и сосредоточенного действия. Их общим недостатком оказалось то, что они были эффективны лишь при прямом попадании в цель, и их легко можно было потушить. Бомбы ЗАБ-1э, ЗАБ-2,5т относились к разряду суббоеприпасов — ими снаряжали ротативно-рассеивающие авиабомбы РРАБ, а также сбрасывали группами из кассет-ведер. Зажигательные авиабомбы калибра 1,5–2,5 кг снаряжаются термитными составами. Бомбы калибром более 10 кг считались боеприпасами индивидуального применения — на самолете их размещали на замках бомбодержателей и сбрасывали в ходе одиночного, серийного или залпового бомбометания. Всего было выпущено 5,8 млн. зажигательных бомб всех видов.

Бомба предназначалась для поражения целей посредством загущённой зажигательной смеси, имеющей высокую температуру горения (бензин, керосин, толуол). Загущенная огнесмесь дробилась взрывом на крупные куски, которые разбрасывались на большое расстояния и горели с температурой 1000–1200°С в течение нескольких минут. Огнесмесь прилипала к различным поверхностям и трудно удалялась с них. Горение происходило за счет кислорода воздуха, поэтому в радиусе действия бомбы образовывалось значительное количество отравляющей двуокиси углерода. Для повышения температуры горения огнесмеси до 2000–2500°С в нее добавляли порошки горючих металлов. Благодаря прочному корпусу бомба была способна пробивать стены и крыши зданий, поражая внутренние помещения. Основными целями для ЗАБ-500 являлась авиационная техника на стоянках, автомобили, установки РЛС, небольшие здания и живая сила противника. Минимально допустимая высота применения 750 м. Всего было выпущено 3,5 тыс. единиц. ТТХ бомбы: масса – 500 кг; масса боевой части – 480 кг; длина – 2142 мм; диаметр – 321 мм.

Авиационные жидкостные жестяные ампулы АЖ-2 калибра 125 мм, снаряженные самовоспламеняющимся сгущенным керосином марки КС пришли на смену стеклянным ампулам АК-1 и выпускалсись с 1936 г. Их изготавливали путем штамповки двух полусфер из тонкой латуни толщиной 0,35 мм, а с 1937 г. с белой жести толщиной 0,2-0,3 мм. Конфигурация деталей для производства жестяных ампул сильно варьировалась. В 1937 г. в производстве состояли АЖ-2 из полусферы с заливочной горловиной и второй полусферой из четырех сферических сегментов. В начале 1941 г. были опробованы технологии производства АЖ-2 из черной жести (тонкого проката 0,5-мм декапированного железа). Детали корпусов АЖ-2 стали соединять при помощи закатки краев и утапливания шва заподлицо с контуром сферы. В 1943 г. ампулы дополнили взрывателями из термореактивной пластмассы. При встрече с прочной преградой корпус ампулы АЖ-2КС разрывался, как правило, по спаечным швам, зажигательная смесь выплескивалась и воспламенялась на воздухе с образованием густого белого дыма. Температура горения смеси достигала 800°С. Наряду с АЖ-2 использовалась модификация увеличенной емкости – двухлитровые ампулы «АЖ-4» в шарах диаметром 260 мм. Ампулы загружали в специальные контейнеры (кассеты) мелких бомб. Всего было выпущено около 6 млн. ампул различных модификаций. ТТХ АЖ-2: полная масса — без взрывателя – 1,5 кг., со взрывателем – 1,9 кг., полная емкость – 0,9 л.

Бомба с кумулятивным зарядом предназначалась для поражения бронетехники. Впервые бомбы были применены в 1943 г. в битве на Курской дуге. Корпуса бомб и клепаные стабилизаторы перисто-цилиндрической формы изготавливали из листовой стали толщиной 0,6 мм. Для увеличения осколочного действия на цилиндрическую часть авиабомб дополнительно надевали стальную 1,5-мм рубашку. Взрыватель – донный. Бомбы снаряжались в кассеты от 22 до 86 штук в зависимости от типа контейнера. Максимальное количество бомб помещалось в универсальный бомбоотсек штурмовика Ил-2 (280 шт.). Минимальная высота бомбометания – 70 м. Всего за время войны было изготовлено 14,6 млн. бомб. ТТХ бомбы: масса – 2,5 кг; масса ВВ – 1,5 кг; длина – 355-361 мм; бронепробиваемость – 60 мм при угле встречи 30° и 100 мм при 90°.

Противолодочная бомба ПЛАБ-100 была принята на вооружение в 1941 г. Она предназначалась для поражения подводных лодок с высот 300-800 м. Бомба состояла из корпуса, парашютной коробки с парашютом и расцепляющего механизма. При сбрасывании бомбы с самолета вытяжная стропа, срывая крышку, извлекала тормозной парашют из коробки и запускала замедлители петарды расцепляющего механизма. Спустя 4-5 секунды она срабатывала, освобождая боеприпас от тормозного парашюта и его транспортировочной коробки. Подвеска – вертикальная. ТТХ бомбы: длина – 1046 — 1062 мм; диаметр — 290 мм; размах стабилизатора — 310 мм; масса — 100 кг; масса ВВ — 70 кг; толщина стенок – 3 мм.

Вспомогательная аэронавигационная морская бомба, выпускавшаяся с 1936 г. и служила для визуального фиксирования отправной точки на водной поверхности при измерении углов сноса и путевой скорости. Кроме того, их применяли для постановки «вспомогательной точки прицеливания» на местности и маркирования заданной точки на водной поверхности. АНАБ транспортировали в кабине штурмана и сбрасывали вручную. Головная часть бомбы выполнена из 0,25-мм белой жести, хвостовая часть — из 0,75-мм декапированного железа, состояла из двух разделенных диафрагмой камер – поплавковой и камеры под снаряжение. Поплавковую камеру оживальной формы с приваренным стабилизатором оснащали газоотводящими трубками. Головные части заполняли раствором флуоресцина в ацетоне и фосфористого кальция (снаряжение дневного действия), а заливное отверстие закрывали крышкой и запаивали. При ударе о водную поверхность головная часть разбивалась, освобожденный груз тонул, а жидкость, растекаясь по поверхности воды, образовывала яркое зеленовато-желтое пятно протяженностью 9-10 м. Хвостовая часть через 2-3 секунды всплывала и, приняв через трубку и донное отверстие воду, «запускала» реакцию разложения фосфористого кальция. При этом образовывался жидкий фосфористый водород, воспламенявшийся на воздухе и зажигавший смесь фосфина. Горения сопровождалось выделением белого дыма. Кроме того, пламя бело-желтого цвета имело вид факела высотой 20 — 25 см с продолжительностью горения 1 — 1,5 минуты, после чего еще 10 — 15 минут можно было наблюдасть вспышки с интервалом 5 — 15 с.

Гидростатические (плавающие) боеприпасы предназначались для постановки на море маскирующих дымовых завес с целью прикрытия ими атаки и маневров своих кораблей. В 1939 г. на вооружение была принята плавающая авиабомба ПАБ-100. В 1944 г. боеприпас получил наименование ГАБ-100Д. Корпус авиабомбы состоял из двух поперечных половин, соединенных между собой на резьбе. В передней части содержалась дымовая смесь, а задняя выполняла роль поплавковой камеры. Бомба сбрасывалась со специальным парашютом. Взрыватель – мговенного действия. ТТХ бомбы: масса заряда – 40 кг; время образования дыма – 7 — 10 минут.

В годы войны на вооружении стояли две дымовые авиабомбы: ДАБ-25 и ДАБ-100. С 1944 г. они получили обоначение ДАБ-25-30Ф и ДАБ-100-80Ф. Боеприпасы предназначались для постановки на местности маскирующих дымовых завес с целью прикрытия атак и маневра своих войск, а также ослепления огневой системы обороны противника (авианаводчиков и корректировщиков артогня). Боеприпасы изготавливали в сварных корпусах, штампованных и свальцованных из листовой стали. Оперение – четырехперистое, взрыватель – мгновенного действия. ТТХ ДАБ-25-30Ф: масса – 15 кг; масса заряда – 17 кг белого фосфора; диаметр – 203 мм; толщина стенки – 4 мм; время образования дыма – 3 — 5 минут. ТТХ ДАБ-100-80Ф: масса – 100 кг; толщина стенки – 3 мм; время образования дыма – 5 — 10 минут; протяженность дымовой завесы – 100 — 1500 м; высота завесы – 50 — 80 м.

Осветительные (светящие) авиабомбы, относящиеся к боеприпасам вспомогательного назначения, применяли в ночных операциях разведывательной и бомбардировочной авиации в ходе визуальной разведки и освещения местности при прицельном бомбометании, в совместных действиях авиации с кораблями ВМФ и авиации с артиллерией. Последнее заключалось в корректировке артиллерийского огня с самолетов, наведении кораблей и подводных лодок ночью на флот противника, бомбардировщиков — на цели, а также в освещении местности при посадках самолетов вне аэродромов. В период войны СССР выпускал четыре типа осветительных бомб: САБ-3 и САБ-3М, САБ-50-15, САБ-100-55. Бомба состояла из трех основных узлов: корпуса из тонкой листовой стали, осветительного пиротехнического факела в бумажной гильзе и парашюта. При сбрасывании бомбы на заданной дистанции пиротехнический факел воспламеняется и давлением пороховых газов вместе с парашютом выталкивается из корпуса авиабомбы. Выброшенный из корпуса горящий факел медленно снижается на парашюте, освещая местность. Наиболее распространненая бомба САБ-50-15(2.000.000 — 2.200.000 свечей) использовавшаяся на высоте 2000 м создавала световое пятно в радиусе 3000 м. Время горения – около 4,5 минут. Масса – 55 кг; толщина корпуса – 04 мм. Всего в период войны было выпущено 602 тысячи осветительных бомб всех типов.

Авиабомба являлась источником света при ночном воздушком фотографировании. Она представляла собой заряд пиротехнического состава, заключенный в оболочку авиационной бомбы и дающей мощную вспышку. Этого освещения было достаточно, чтобы в ночных условиях получать качественные аэрофотоснимки с высоты до 7500 м. Иногда бомба использовалась среди ночи для подавления наводчиков зенитных орудий посредством мощной вспышки. ТТХ бомбы: максимальная сила света – 500 млн. свечей; продолжительность вспышки – 0,1 — 0,2 с; время падения – 27 с; длина – 890 мм; масса – 35 кг; диаметр – 203 мм.

Агитационные бомбы предназначались для разбрасывания листовок и других агитматериалов на территории противника. Бомба состояла: из пустотелого разборного корпуса, который заполнялся листовками перед использованием; вышибного заряда для выталкивания агитационных материалов; дистанционного взрывателя, обеспечивающего срабатывание вышибного заряда на определенном расстоянии или высоте. Бомба была создана в габаритах ФАБ-100. Ее корпус был выполнен из фанеры и весил не более 20 кг. Вдоль корпуса была установлена труба с пороховой петардой, позволяющая взрывом разкрыть корпус на заданной высоте. Снаряжали бомбу листовками в виде рулонов массой 2,7 — 3,2 кг каждый. Листовка имела формат 206х146 мм. Сбрасывали бомбу, как с наружных, так и с внутренних бомбодержателей. В зависимости от погоды высота сброса составляла от 50 до 500 м.

Для применения малых фугасных, осколочных, зажигательных и других авиационных бомб массой 1-2,5 кг в СССР были разработаны разные носители – стационарные кассеты, контейнеры и РРАБ (ротативно-рассеивающие авиационные бомбы). Боеприпасы устанавливались хвостовым оперением под 45º к основной продольной оси. При сбрасывании боеприпас набирал вращательное движение с увеличивающейся частотой. При достижении заданной скорости вращательного движения, троса, имеющие ослабленные сечения, стягивающие корпус, из-за действия центробежных сил начинали разрываться, и малые боевые боеприпасы начинали рассеиваться, при падении поражая большую площадь. Изготавливали РРАБ в трех вариантах: до одной тысячи килограммов (РРАБ-1); до полутонны (РРАБ-2); до 250 килограммов (РРАБ-3). Конструктивно РРАБ представляют собой оболочку с тонкими стенами, в которую укладывали малые авиационные бомбы, техники, прямо на аэродроме, перед самым применением. Все РРАБ были аналогичной конструкции: В РРАБ-1 помещалось: 84-130 бомб типа АО-8, 100 – типа АО-10, 50 – АО, 260 – АО-2,5. В РРАБ-2 помещалось: 50-78 бомб типа АО-8, 66 – ЗАБ-10, 25 – АО-20, 260- АО-2,5. В РРАБ-3 помещалось 34 бомбы АО-8, 25 – ЗАБ-10 или АО-10, 18 – АО-20, 116-АО 2,5, 126 – ПТАБ-2,5.

Реактивный снаряд РС-82 (класса воздух-воздух) впервые был применен в 1939 г. истребителями И-16 при разгроме японских войск на реке Халхин-Гол. К 1942 г. были созданы промышленные пусковые установки для самолетов И-153, СБ и ИЛ-2. В ходе советско-финляндской войны (1939-1940 гг.) 6 двухмоторных бомбардировщиков СБ были оснащены пусковыми установками для ракет PC-132 (класса воздух-земля). Эффективность применения реактивных снарядов в воздушном бою, а также при стрельбе по одиночным наземным целям (танкам, автомобилям и т. п.) была крайне низкой, поэтому их применяли для залповой стрельбы по площадям. Снаряд состоял из головной боевой и реактивной части (порохового реактивного двигателя). Боевая часть была снаряжена зарядом взрывчатого вещества, для подрыва которого использовался контактный или неконтактный взрыватели. Реактивный двигатель имел камеру сгорания, в которой был помещен метательный заряд в виде цилиндрических шашек из бездымного пороха с осевым каналом. Стабилизация снаряда в полете обеспечивалась с помощью хвостового стабилизатора из четырёх стальных штампованных перьев. Головка снаряда тупая, с надрезами на оживальной части. В 1935-1936 гг. ракеты PC-82 запускали с авиационных пусковых устройств бугельного типа, которые имели большое лобовое сопротивление и заметно снижали скорость самолета. В 1937 г. была разработана направляющая желобкового типа с одной планкой, имеющей Т-образный паз для направляющих штифтов снаряда. Позднее и в пусковых устройствах для PC-132 от опорной балки-трубы отказались и заменили ее П-образным профилем. Применение пусковых установок желобкового типа значительно улучшило аэродинамические и эксплуатационные характеристики снарядов, упростило их изготовление, обеспечило высокую надежность схода снарядов. В 1942 г. авиационные снаряды PC-82 и PC-132 были модернизированы и получили индексы М-8 и М-13. ТТХ РС-82: калибр – 82 мм; длина снаряда – 600 мм; масса ВВ – 360 г; вес ракетного топлива – 1,1 кг; полная масса снаряда – 6,8 кг; скорость – 340 м/с; дальность – 6,2 км; радиус сплошного осколочного поражения – 6-7 м. ТТХ РС-132: калибр – 132 мм; длина снаряда – 845 мм; масса ВВ – 900 г; вес ракетного топлива – 3,8 кг; полная масса снаряда – 23 кг; скорость – 350 м/с; дальность – 7,1 км; радиус сплошного осколочного поражения – 9-10 м. Известны следующие модификации РС-82: РБС-82 (бронебойный вариант, бронепробиваемость до 50 мм); РОС-82 (реактивный осколочный снаряд); РОФС-82 (вариант с осколочно-фугасной боевой частью); ЗС-82 (зажигательный РС); ТРС-82 (турбореактивный снаряд). РС-132 имел такие модификации: БРС-132 (бронебойный вариант, бронепробиваемость до 75 мм); РОФС-132 (вариант с осколочно-фугасной боевой частью); РОС-132 (осколочный снаряд); ЗС-132 (зажигательный снаряд); ТРС-132 (турбореактивный снаряд).

Обычные средства поражения (ОСП) - это комплекс стрелковых, артиллерийских, инженерных, морских, ракетных и авиационных средств поражения или боеприпасов, использующих энергию удара и взрыва взрывчатых веществ и их смесей.

Обычные средства поражения классифицируются по способу доставки, калибру, типу боевых частей, по принципу действия на преграды.

Наиболее распространенными боеприпасами обычных средств поражения, которые могут применяться для ударов по городам и населенным пунктам, могут быть осколочные авиабомбы, фугасные авиабомбы, шариковые авиабомбы, боеприпасы объемного взрыва, зажигательное оружие. Познакомимся с некоторыми видами боеприпасов обычного оружия и их поражающими факторами.

Осколочные авиабомбы применяют для поражения людей и животных. При разрыве бомбы образуется большое количество осколков, которые разлетаются в разные стороны на расстояние до 300 м от места взрыва. Кирпичные и деревянные стены осколки не пробивают.

Фугасные авиабомбы предназначены для разрушения всевозможных сооружений. В сравнении с ядерными боеприпасами их разрушительная сила невелика. Большую опасность представляют невзорвавшиеся авиабомбы. Чаще всего они имеют взрыватели замедленного действия, которые срабатывают автоматически через некоторое время после сбрасывания бомбы.

Шариковые авиабомбы снаряжаются огромным количеством (от нескольких сотен до нескольких тысяч) осколков (шариков, иголок, стрел и т.д.) весом до нескольких граммов. Шариковые бомбы размером от теннисного до футбольного мяча могут содержать 300 металлических или пластмассовых шариков диаметром 5-6 мм. Радиус поражающего действия бомбы составляет до 15 м.

Боеприпасы объемного взрыва сбрасываются с самолета в виде кассет. В кассете имеются три боеприпаса, содержащие около 35 кг жидкой окиси этилена каждый. В воздухе происходит разделение боеприпасов. При их ударе о землю срабатывает взрыватель, который обеспечивает разброс жидкости и образование газового облака диаметром 15 м и высотой 2,5 м. Это облако подрывается специальным устройством замедленного действия.

Основным поражающим фактором боеприпаса объемного взрыва является распространяющаяся со сверхзвуковой скоростью ударная волна, мощность которой в 4-6 раз превышает энергию взрыва обычного взрывчатого вещества.

Зажигательное оружие в зависимости от состава подразделяется на: зажигательные смеси на основе нефтепродуктов (напалмы), металлизированные зажигательные смеси, термитные составы, белый фосфор.

Средствами применения зажигательного оружия могут быть авиационные бомбы, кассеты, артиллерийские зажигательные боеприпасы, огнеметы и т. д.

Термическое воздействие зажигательного оружия на организм человека приводит прежде всего к ожогам.

Зажигательные средства, применяемые в виде авиабомб, представляют серьезную опасность для людей. Попадая на открытые участки кожи, одежду, они вызывают очень тяжелые ожоги, прогары. В процессе горения этих средств быстро накаляется воздух, что приводит к ожогам дыхательных путей. Применение зажигательных средств вызывает массовые пожары.

Мины – один из самых коварных видов оружия. Они причиняют мирному населению неисчислимые страдания еще долгое время после того, как заканчиваются боевые действия. Точное количество мин, оставшихся после войн и вооруженных конфликтов на территории более 70 стран, неизвестно, но даже по приблизительным данным Международного Комитета Красного Креста и Департамента ООН по разминированию в настоящее время оно выражается цифрой 100 млн. Миллионы из них еще не обезврежены и по-прежнему поджидают своих жертв в разных уголках планеты; ежегодно мины уносят более 25000 жизней невинных людей. Каждую неделю на земном шаре в результате подрыва на минах погибают или становятся инвалидами около 500 человек, иными словами, каждые 20 минут мины кого-то убивают или калечат.

Ядерное оружие - вид оружия массового поражения взрывного действия, основанного на использовании внутриядерной энергии, выделяющейся при цепных реакциях деления тяжелых ядер некоторых изотопов урана и плутония или в ходе реакций синтеза легких ядер, таких, как дейтерий, тритий (изотопы водорода) и литий.

Ядерное оружие включает: различные ядерные боеприпасы; средства их доставки к цели (носители); средства управления. К ядерным боеприпасам относятся ядерные боевые части ракет и торпед, ядерные бомбы, артиллерийские снаряды, глубинные бомбы, мины (фугасы). Носителями ядерного оружия считаются самолеты, надводные корабли и подводные лодки, оснащенные ядерным оружием и доставляющие его к месту пуска (стрельбы). Различают также носители ядерных зарядов (ракеты, торпеды, снаряды, авиационные и глубинные бомбы), доставляющие их непосредственно к целям. Они могут запускаться (выстреливаться) со стационарных установок или с подвижных объектов. (Ядерный заряд - это составная часть ядерного боеприпаса.).

Поражающие факторы ядерного взрыва:

1. Ударная волна - основной поражающий фактор ядерного взрыва, так как большинство разрушений и повреждений сооружений, зданий, а также поражения людей обусловлены, как правило, воздействием ударной волны. Она представляет собой область резкого сжатия среды, распространяющуюся во все стороны от места взрыва со сверхзвуковой скоростью. Передняя граница сжатого слоя воздуха называется фронтом ударной волны. Поражающее действие ударной волны характеризуется величиной избыточного давления, т. е. величиной разности между максимальным давлением во фронте ударной волны и нормальным атмосферным давлением.

2. Световое излучение - поток лучистой энергии, включающий видимые, ультрафиолетовые и инфракрасные лучи. Его источник - светящаяся область, образуемая раскаленными продуктами взрыва и раскаленным воздухом. Световое излучение распространяется практически мгновенно и длится в зависимости от мощности ядерного взрыва до 20 с. Однако сила его такова, что, несмотря на кратковременность, оно способно вызывать ожоги кожи (кожных покровов), поражение (постоянное или временное) органов зрения людей и возгорание горючих материалов и объектов.

3. Ионизирующее излучение (проникающая радиация) есть поток гамма-лучей и нейтронов. Оно длится 10-15 с. Проходя через живую ткань, гамма-излучение и нейтроны ионизируют молекулы, входящие в состав клеток. Под влиянием ионизации в организме происходят изменения в биологических процессах, приводящие к нарушению жизненных функций организма.

4. Радиоактивное заражение является результатом выпадения радиоактивных веществ из облака ядерного взрыва как в районе взрыва, так и далеко за его пределами, на расстоянии нескольких сотен и даже тысяч километров. Радиоактивные вещества являются источником вредных для живого организма излучений. Радиоактивное поражение, возникшее в результате внешнего облучения и попадания радиоактивных веществ внутрь организма, вызывает лучевую болезнь.

5. Электромагнитный импульс возникает в результате взаимодействия излучения, исходящего из зоны ядерного взрыва, с атомами окружающей среды. Вследствие этого в воздухе возникают кратковременные электрические и магнитные поля, которые и представляют собой электромагнитный импульс. В результате его воздействия повреждаются проводные и кабельные линии радиотехническая аппаратура.

Химическое оружие - оружие массового поражения, действие которого основано на токсических свойствах химических веществ.

К химическому оружию относятся отравляющие вещества (ОВ) и средства их применения. Отравляющими веществами снаряжаются ракеты, авиационные бомбы, артиллерийские снаряды.

По действию на организм человека ОВ делятся на нервно-паралитические, кожно-нарывные, удушающие, общеядовитые, раздражающие и психохими-ческие.

Бактериологическое (биологическое) оружие - вид оружия массового поражения, действие которого основано на использовании болезнетворных свойств микроорганизмов и продуктов их жизнедеятельности.

Бактериологическое (биологическое) оружие (БО) - это специальные боеприпасы и боевые приборы со средствами доставки, снаряженные биологическими средствами и предназначенные для массового поражения живой силы противника, сельскохозяйственных животных, посевов сельскохозяйственных культур. Наряду с ядерным и химическим оружием бактериологическое оружие относится к оружию массового поражения.

Поражающее действие БО основано в первую очередь на использовании болезнетворных свойств микробов и токсичных продуктов их жизнедеятельности. Основу поражающего действия биологического оружия составляют биологические средства, специально отобранные для боевого применения и способные вызвать у людей, животных, растений массовые тяжелые заболевания.

Высокоточное оружие (ВТО) - это управляемое средство поражения, эффективность которого основывается на высокой точности попадания в цель.

К высокоточному оружию (ВТО) относятся: боевые ракеты различного назначения; управляемые снаряды; управляемые авиационные бомбы и др.

С помощью ВТО с обычными, неядерными средствами поражения можно нанести поражения, сопоставимые по своим последствиям с поражением от тактического ядерного оружия малой мощности. Дальнейшее развитие ВТО идет в направлении его «интеллектуализации, т.е. способности распознавать цели, в том числе на поле боя и условиях помех, а при воздействии по крупным целям выбирать наиболее уязвимый элемент для поражения.

Авиационная бомба или просто авиабомба — один из видов авиационных боеприпасов, сбрасываемых с самолёта или другого летательного аппарата и отделяющийся от держателей под действием силы тяжести или с небольшой скоростью принудительного отделения.

К началу Первой мировой войны ни одна страна мира не имела серийных более или менее эффективных авиационных бомб. Тогда бомбами или бомбочками в обиходе называли также ручные гранаты и винтовочные (ружейные) гранаты. При этом выражение «аэропланная бомба» первоначально означало, собственно, тяжелую ручную гранату, которую сбрасывали с аэропланов летчики.

Часто в качестве авиационных бомб использовали артиллерийские снаряды калибра 75 мм и выше. Но к концу войны в 1918 году в Англии, Франции и Германии были созданы достаточно эффективные осколочные, фугасные, бронебойные, химические и дымовые бомбы. Эти бомбы снабжались крыльевыми или кольцевыми стабилизаторами и имели вполне современный вид.

…9 сентября 1943 года. Муссолини арестован, жаждет перемирия правительство Италии, а итальянский флот идёт на Мальту сдаваться. В 15:41 в линкор «Рома» (46 000 т, девять орудий калибром 381 мм) попала немецкая бомба, носившая название Fritz-X (она же SD-1400). Прошив корпус, она разорвалась под котельными отделениями. Второе попадание
подорвало погреба боезапаса…

Самые мощные авиабомбы второй мировой: Tallboy и Grand Slam

Страна: Великобритания
Разработана: 1942
Масса: 5,4 т
Масса ВВ: 2,4 т
Длина: 6,35 м
Диаметр: 0,95 м

Барни Уэллис не стал известным авиаконструктором: его проект бомбардировщика Victory был отклонен британскими военными. Зато он прославился как создатель самых мощных боеприпасов Второй мировой. Знание законов аэродинамики позволило ему сконструировать в 1942 году авиабомбу Tallboy. Благодаря совершенной аэродинамической форме бомба быстро набирала скорость и даже преодолевала в падении звуковой барьер, если ее сбрасывали с высоты более 4 км.

Она могла пробить 3 м железобетона, углубиться в грунт на 35 м, а после ее взрыва оставалась воронка диаметром 40 м. Снаряженное торпексом – мощным ВВ на основе гексогена– детище Уэллиса продемонстрировало эффективность при применении по высокозащищенным целям (бункерам, тоннелям), а также по крупным кораблям.

Так, двумя попаданиями был сначала поврежден германский линкор «Тирпиц», отстаивавшийся в норвежском фьорде и представлявший огромную опасность для конвоев, шедших в СССР. 12 ноября 1944 года, получив еще два «Толлбоя», корабль перевернулся. Словом, бомбы эти были настоящим боевым оружием, а не бесполезной гонкой за рекордами, и в годы войны их применили не так уж мало – 854 штуки.

Такой успех гарантировал Барни Уэллису место в истории (впоследствии он получил рыцарский титул) и вдохновил его на создание в 1943 году самой мощной авиабомбы Второй мировой, в конструкции которой многое было заимствовано у Tallboy. Grand Slam также оказалась успешной, демонстрируя устойчивый (благодаря придаваемому стабилизаторами вращению) полет и высокую проникающую способность: прежде чем разорваться, она могла пробить до 7 м железобетона.

Правда, для Grand Slam не нашлось такой цели, как известный всему миру линкор, но ее попадания в защищенные пятиметровым слоем бетона укрытия для германских подводных лодок произвели должное впечатление. Разносила она и не поддававшиеся менее мощным бомбам акведуки и плотины. Взрыватель Grand Slam мог устанавливаться на мгновенное действие (для поражения целей ударной волной) или на замедление (для разрушения укрытий), но и в последнем случае здания «складывались» за сотни метров от взрыва: хотя ударная волна от заглубленной детонации была сравнительно слабой, колебания грунта смещали фундаменты.

Официально Grand Slam именовали более чем скромно – «Medium Capacity, 22000 lbs» – «средней мощности, 22000 фунтов» (имелось в виду среднее значение отношения веса бомбы и ее снаряжения), хотя в прессе она получила прозвище «Earthquake Bomb» («бомба-землетрясение»). Grand Slam поступила на вооружение Королевских ВВС в конце войны, и за оставшиеся до победы несколько месяцев британские летчики сбросили 42 такие бомбы. Стоила она довольно дорого, так что если цель обнаружить не удавалось, командование настоятельно рекомендовало экипажам не сбрасывать Grand Slam над морем, а садиться с ней, хотя это и было рискованно. В Королевских ВВС носителями огромных бомб были четырехмоторные «Галифаксы» и «Ланкастеры». Копии «Грэнд Слэм» изготавливались и в США.

Самая первая управляемая авиабомба: Fritz-X

Страна: Германия
Разработана: 1943
Масса: 1,362 т
Масса ВВ: 320 кг, амматол
Длина: 3,32 м
Размах оперения: 0,84 м

Fritz-X стал первым боевым образцом управляемого оружия. Его система наведения FuG 203/230 работала на частоте около 49 МГц, и после сброса самолет должен был выдерживать курс, чтобы оператор мог следить за целью и бомбой. При отклонении до 350 м по курсу и на 500 м по дальности полет бомбы можно было скорректировать.

Не маневрирующий носитель уязвим для истребителей и зенитного огня, но защитой служило расстояние: рекомендованная дистанция сброса, как и высота, составляли 5 км. Союзники спешно разрабатывали аппаратуру помех, немцы наращивали выпуск бомб, и кто знает, чем бы закончилось эта гонка, если бы не конец войны…

Самое первое серийное ядерное оружие: Мк-17/24

Страна: США
Начало производства: 1954
Масса: 10,1 т
Энерговыделение: 10–15 Мт
Длина: 7,52 м
Диаметр: 1,56 м

Эти термоядерные бомбы (Мк-17 и Мк-24 различались только типами плутониевых «запалов») – первые, которые можно отнести к категории настоящего оружия: с ними бомбардировщики В-36 ВВС США вылетали на патрулирование. Конструкция была не очень надежной (часть «запала» хранилась у экипажа, который устанавливал его в бомбу перед сбросом), но все подчинялось одной цели: «выжать» максимум энерговыделения (узлов, регулирующих мощность взрыва, не было).

Несмотря на замедление падения бомбы 20-метровым парашютом, не слишком скоростной В-36 едва успевал уйти из зоны поражения. Производство (Мк-17 – 200шт., Мк-24 – 105 шт.) продолжалось с июля 1954 года по ноябрь 1955-го. Были испытаны и их «упрощенные» копии, чтобы выяснить, можно ли в условиях ядерной войны использовать как суррогат термоядерного топлива гидриды лития, не прошедшие изотопное обогащение. С октября 1956 года бомбы Мк-17/24 стали переводиться в резерв, на смену им пришли более совершенные Мк-36.

Страна: СССР
Испытана: 1961
Масса: 26,5 т
Энерговыделение: 58 Мт
Длина: 8,0 м
Диаметр: 2,1 м

После взрыва этой «» на Новой Земле 30 октября 1961 года ударная волна трижды обогнула земной шар, в Норвегии было выбито немало стекол. Бомба не годилась для боевого применения и не представляла серьезного научного достижения, но, вероятно, помогла сверхдержавам ощутить тупик ядерной гонки.

Самая универсальная бомба: JDAM (Joint Direct Attack Munition)

Страна: США
Начало производства: 1997
Дальность применения: 28 км
Круговое вероятное отклонение: 11 м
Стоимость комплекта: 30–70 тысяч долларов

JDAM – это не совсем бомба, а комплект из навигационного оборудования и управляемого оперения, который позволяет превратить в управляемую практически любую обычную бомбу. Такая бомба наводится по сигналам GPS, что делает наведение независимым от погодных условий. Впервые JDAM применены при бомбардировках Югославии. Начиная с 1997 года компания Boeing выпустила более 2000 комплектов JDAM.

Самые первые бомбы объёмного взрыва: BLU-72B/76B

Страна: США
Начало производства: 1967
Масса: 1,18 т
Масса топлива: 0,48 т
Энергия ударной волны: эквивалент 9 т ТНТ

Первые примененные в боях (во Вьетнаме) объёмно-детонирующие бомбы. Горючее в BLU 72B – сжиженный пропан, в BLU 76B, применявшейся со скоростных носителей, – окись этилена. Объёмная детонация не обеспечивала бризантного эффекта, но оказалась эффективной для поражения живой силы.

Самая массовая ядерная бомба: В-61

Страна: США
Начало производства: 1962
Масса: 300–340 кг
Энерговыделение: тактические – 0,3–170 кт; стратегические – 10–340 кт
Длина: 3,58 м
Диаметр: 0,33 м

В 11 модификациях этой самой массовой бомбы – заряды переключаемой мощности: чистого деления и термоядерные. «Проникающие» изделия утяжелены «отвальным» ураном, мощные снабжены парашютами и срабатывают даже после удара об угол здания на околозвуковой скорости. С 1962 года их произведено 3155 штук.

Самая мощная серийная неядерная бомба: GBU-43 MOAB

Страна: США
Разработана: 2002
Масса: 9,5 т
Масса ВВ: 8,4 т
Длина: 9,17 м
Диаметр: 1,02 м

Отобрала у BLU-82 корону «величайшей бомбы», но, в отличие от экс-королевы, активно применявшейся при расчистке посадочных площадок, пока применения не нашла. Более мощное снаряжение (гексоген, тротил, алюминий) и система наведения, казалось бы, повышают боевые возможности, однако поиск подходящей цели для изделия такой стоимости вызывает серьезные трудности. Официальное название MOAB (Massive Ordnance Air Blast – тяжелая фугасная авиабомба) часто неофициально расшифровывают как Mother Of All Bombs, «мать всех бомб». В арсенале США имеется 15 единиц авиабомб MOAB.

Самый первый кассетный боеприпас: SD2 Schmetterling

Страна: Германия
Начало производства: 1939
Масса: 2 кг
Масса ВВ: 225 г
Размеры: 8 х 6 х 4 см
Радиус поражения живой силы: 25 м

Родоначальники кассетных боеприпасов, проверенные боями в Европе и Северной Африке. Люфтваффе применяли кассеты, содержавшие от 6 до 108 бомб SD2 (Sprengbombe Dickwandig 2 kg), которые комплектовались взрывателями различных типов: мгновенного и замедленного действия, а также «сюрпризами» для сапёров. Благодаря способу рассеивания суббоеприпасов, напоминающему порхание бабочки, бомба получила название Schmetterling («бабочка»).

/По материалам popmech.ru , ru.wikipedia.org и topwar.ru /
