Обзор существующих беспилотных летательных аппаратов. Беспилотник: обзор российских и зарубежных беспилотных летательных аппаратов (бпла)

10 - Fire Scout/Sea Scout от корпорации Northrop Grumman

Беспилотный летательный аппарат RQ-8A Fire Scout, построенный на базе лёгкого пилотируемого вертолёта Schweizer Model 330SP, способен проводить разведку и следить за целью, неподвижно оставаясь в воздухе на протяжении более чем 4 часов на расстоянии почти 200 километров от места запуска. Взлёт-посадка производится вертикально, а контроль над аппаратом осуществляется через навигационную систему GPS, что позволяет Fire Scout работать в автономном режиме и управляться через наземную станцию, которая может контролировать 3 БПЛА одновременно. Улучшенная версия, Sea Scout, способна нести высокоточные ракеты класса «земля-воздух». Для армии Соединённых Штатов разработана ещё более усовершенствованная модель, MQ-8, полностью соответствующая критериям боевой автоматизированной системы следующего поколения. США планирует закупить до 192 таких аппаратов для армии и флота.

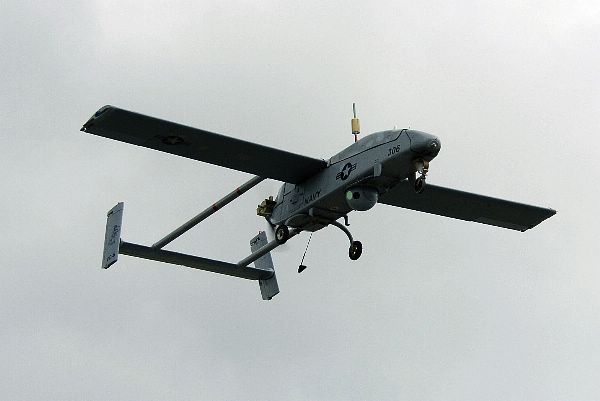

9 - RQ-2B Pioneer

Проверенный временем аппарат RQ-2B Pioneer (производства совместного, американо-израильского предприятия Pioneer UAV) состоит на вооружении морской пехоты, военно-морского флота и армии Соединённых Штатов с 1986 года. Pioneer способен днём и ночью на протяжении 5 часов проводить разведку и наблюдение, захватывать цель на автоматическое сопровождение, обеспечивать поддержку корабельного огня и производить оценку разрушений в ходе всей военной операции. Аппарат может взлетать как с корабля (с помощью ракеты или катапульты), так и с наземной взлётно-посадочной полосы. В обоих случаях посадка производиться с помощью специального тормозного механизма. Длина его составляет 4 с лишним метра, размах крыла - 5 м. Высотный потолок достигает отметки 4,5 км. Взлётный вес аппарата составляет 205 кг. К тому же, Pioneer может нести 34-килограмовую полезную нагрузку либо из оптических и инфракрасных сенсоров, либо оборудования для обнаружения мин и химического оружия.

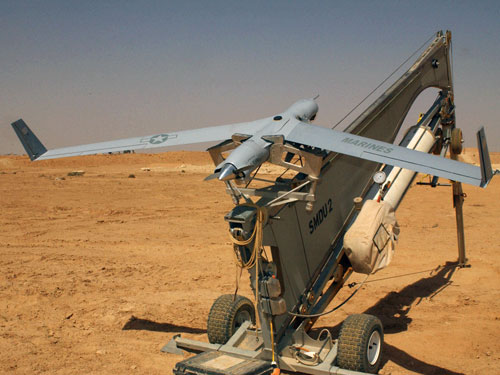

8 - Scan Eagle от Боинга

18-килограмовый Scan Eagle, cпроектированный на базе БПЛА Insight от компании Insitu, может патрулировать обозначенную область более 15 часов на скорости чуть ниже 100 км/ч на высоте около 5 км. Аппарат с полезной нагрузкой до 5,9 кг может быть запущен с любой местности, в том числе и с кораблей. Как заявляет корпус морской пехоты США, Scan Eagle, размах крыла которого составляет 3 м, невидим для вражеских радаров и едва слышен на расстоянии более чем 15 метров. Контроль над аппаратом осуществляется через GPS, а максимальная скорость достигает 130 км/ч. Вмонтированная в носовую часть универсальная турель в карданном подвесе оснащается либо оптической камерой с запоминающим устройством, либо инфракрасным сенсором.

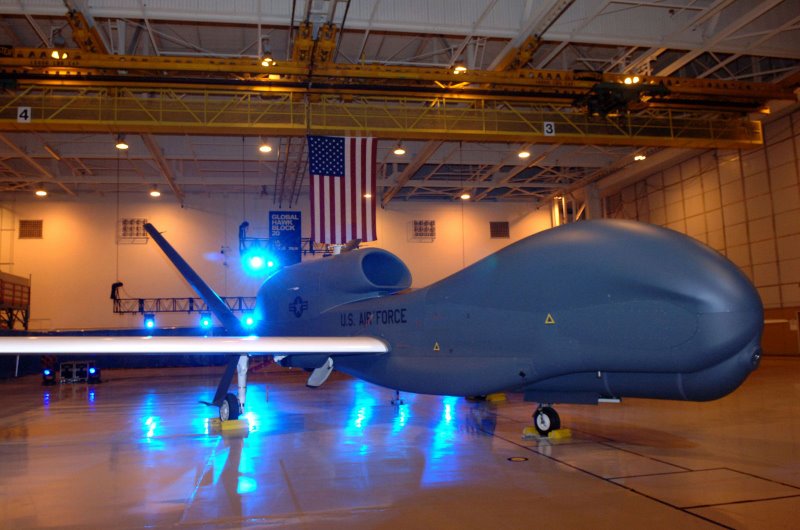

7 - Global Hawk от Northrop Grumman

Самый большой в мире беспилотный летательный аппарат RQ-4 Global Hawk стал первым БПЛА, сертифицированным Федеральным авиационным агентством США, что позволяет Global Hawk летать по составленным специально для него планам полётов и использовать гражданские воздушные коридоры в Соединённых Штатах без предварительного уведомления. Вероятно, благодаря этой разработке развитие беспилотной гражданской авиации значительно ускорится. RQ-4 с успехом долетел из США в Австралию, выполнив по пути разведывательное задание, и вернулся обратно через Тихий океан. Как видно, дистанция полёта данного БПЛА впечатляет. Цена одного Global Hawk, включая затраты на освоение, составляет 123 млн долларов. Аппарат способен взбираться на высоту 20 км и оттуда проводить разведку и наблюдение, почти в реальном времени обеспечивая командование высококачественными снимками.

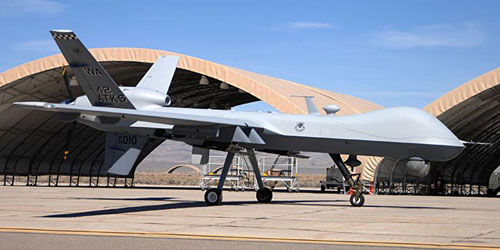

6 - MQ-9 Reaper от General Atomics

Специально для ВВС США был разработан беспилотный летательный аппарат класса MQ, где “M” означает многофункциональность, а “Q” - автономность. Reaper был спроектирован на основе ранней и крайне успешной разработки, Predator, компании General Atomics. Кстати, сначала Reaper был назван “Predator B”. ВВС США используют этот аппарат в Афганистане и Ираке преимущественно для поисково-ударных действий. MQ-9 Reaper способен нести ракеты AGM-114 Hellfire и бомбы лазерного наведения. Максимальный взлётный вес аппарата составляет 5 т. На высоте до 15 км скорость достигает 370 км/ч. Максимальная дальность полёта - 6000 км. В качестве полезной нагрузки 1,7 т может быть современный комплекс видео и инфракрасных сенсоров, радиометр (совмещённый с РЛС с синтезированной аппаратурой), лазерный дальномер и целеуказатель. MQ-9 может быть разобран и загружен в контейнер для доставки на любую авиабазу США. Каждая система Reaper, в которую входит 4 аппарата, оснащённых сенсорами, стоит 53,5 млн долларов.

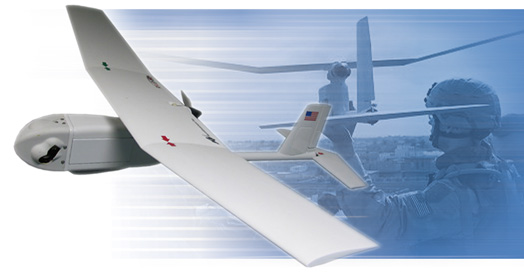

5 - AeroVironment Raven и Raven B

RQ-11A Raven, разработанный в 2002-2003 гг, является главным образом полуразмерной версией AeroVironment Pointer 1999 года, но благодаря более совершенному техническому оснащению аппарат теперь несёт на борту управляющее оборудование, полезную нагрузку и такой же модуль системы навигации GPS. Сделанный из кевлара каждый 1,8-килограмовый Raven стоит порядка 25000-35000 долларов. Рабочая дистанция RQ-11A составляет 9,5 км. Аппарат может оставаться в воздухе на протяжении 80 минут после взлёта на крейсерской скорости 45-95 км/ч. Версия Raven B весит немногим больше, но имеет более высокие ТТХ, более совершенные сенсоры и способен нести лазерный целеуказатель. Однако Raven и Raven B часто при посадке разбиваются на части, но после ремонта они снова готовы к «бою».

4 - Bombardier CL-327

Если посмотреть на Bombardier CL-327 VTOL, то становится ясно, почему его часто зовут «летающим орехом», однако, несмотря на столь смешное прозвище, CL-327 является крайне функциональным БПЛА. Он оснащён турбовальным двигателем WTS-125, мощность по валу которого - 100 л.с. CL-327, максимальный вес которого при взлёте составляет 350 кг, может проводить обследование местности, патрулировать границы, а также применяться как ретранслятор и принимать участие в военно-разведовательных миссиях и операция по борьбе с наркотиками. Аппарат может неподвижно оставаться в воздухе почти 5 часов на расстоянии более 100 км от места запуска. Полезная нагрузка составляет 100 кг, а высотный потолок - 5,5 км. На борту могут находиться различные сенсоры и системы передачи данных. Управление аппаратом осуществляется с помощью GPS или инерционной системой навигации.

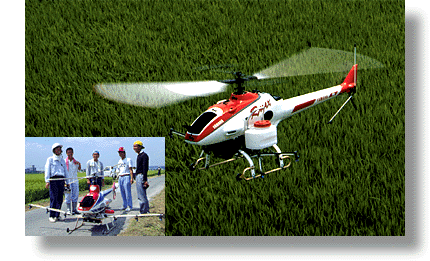

3 - Yamaha RMAX

Минивертолёт Yamaha RMAX, чуть ли не самый распространённый гражданский БПЛА (около 2000 единиц), способен выполнить самые различные задачи, начиная от орошения полей и заканчивая исследовательскими миссиями. Аппарат оснащается двухтактным поршневым двигателем Yamaha, но потолок высоты программно ограничен и достигает всего 140-150 м. В качестве полезной нагрузки RMAX может нести как обычные, так и видеодиакамеры для проведения исследований, однако действительно большую популярность он заработал среди фермеров за эффективное распыление веществ для борьбы с вредителями на рисовых и других плантациях в Японии. Кроме того, RMAX отлично проявил себя в апреле 2000 года, позволив близко рассмотреть процесс извержения горы Усу на о. Хоккайдо. Эта операция стала также первым опытом автономного удалённого контроля за вертолётом вне зоны видимости.

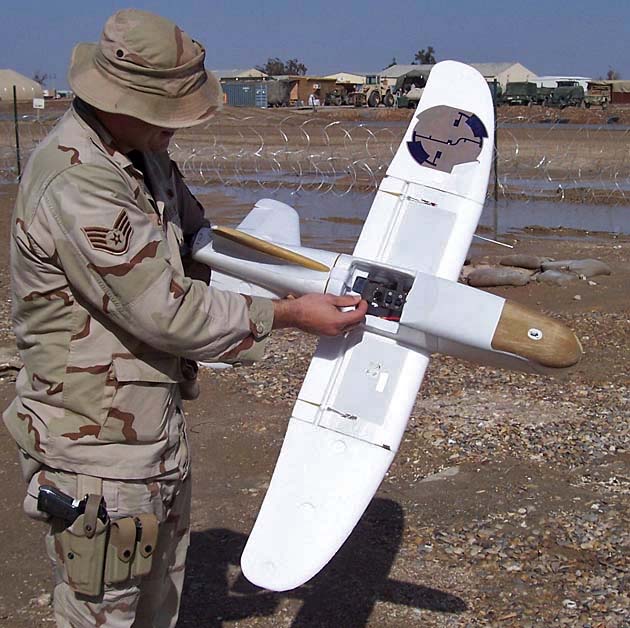

2 - Desert Hawk от Lockheed Martin

Desert Hawk, первоначально разрабатывавшийся в соответствии с требованиями ВВС США для защиты и контроля за воздушными объектами, поступил в производство в 2002 году. Сделан аппарат из надёжного материала, пенополипропилена. Толкающий пропеллер приводится в действие электромотором. Запуск Desert Hawk производится двумя людьми с помощью амортизирующего 100-метрового троса, который присоединяется к аппарату и затем просто отпускается. Нормальная высота для данного БПЛА составляет 150 м, но, между тем, максимальный потолок достигает 300 м. Осуществляя контроль за летательным аппаратом через систему GPS и запрограммированные точки маршрута, военные активно используют Desert Hawk в Ираке для патрулирования заданных областей. Маршрут может быть скорректирован прямо во время полёта посредством наземной станции управления, которая может контролировать 6 БПЛА одновременно. Крейсерская скорость Desert Hawk составляет 90 км/ч, а рабочий диапазон - 11 км.

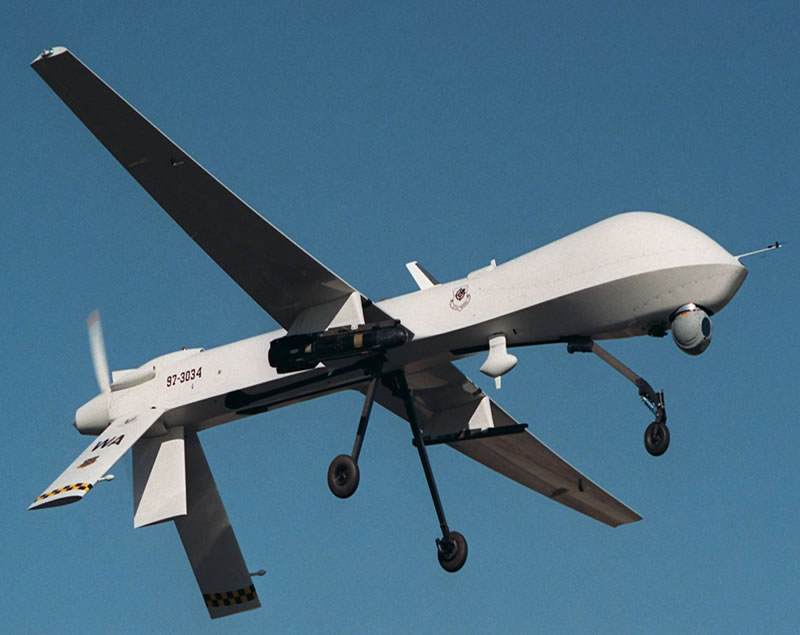

1 - MQ-1 Predator от General Atomics

Средневысотный БПЛА с большой продолжительностью полёта для изоляции района боевых действий, обладает способностью проведения боевой разведки. Крейсерская скорость Predator составляет приблизительно 135 км/ч. Дистанция полёта достигает более чем 720 км, а высотный потолок - 7,6 км. MQ-1 может нести две лазерных ракеты AGM-114 Hellfire. В Афганистане он стал первым в истории БПЛА, уничтожившим военные силы противника. Система Predator в полном комплекте включает в себя 4 летательных аппарата, оснащённых сенсорами, наземную станцию управления, первичную спутниковую линию передачи данных и около 55 человек персонала для круглосуточного обслуживания. 115-сильный поршневой двигатель Rotax 914F позволяет разогнаться до 220 км/ч. MQ-1 может взлетать с жёстких взлётно-посадочных полос размерами от 1500х20 м. При этом для взлёта необходимо, чтобы аппарат находился в зоне видимости, хотя спутниковое управление обеспечивает загоризонтную связь.

Каждый человек находится в центре каких-нибудь событий. Изменения в политике, экономики и других сферах государства влияют на его благополучие, также на всех остальных. Вашему вниманию www.griffon.media/news представлены свежие новости мира. Заходите и читайте. Будьте в курсе всех событий.

Вооруженные силы США проводят активные работы в области создания ударных беспилотных летательных аппаратов (БЛА).

Одной из значимых программ в области перспективных боевых БЛА является Программа единого ударного БЛА для ВВС и ВМС J-UCAS, которая осуществлялась Агентством перспективных исследовательских разработок МО США (DARPA) в интересах ВВС и ВМС США. К настоящему времени в ВВС и ВМС США появились сообщения, что программа опять разделилась по видам вооруженных сил. Вместе с этим исследуемые аппараты сохранились.

Программа J-UCAS ориентирована на исследования, демонстрацию и оценку перспективных технологий, необходимых для технической реализации ударных БЛА палубного и наземного базирования, способных выполнять основные боевые задачи ВВС и ВМС, а также определять мероприятия, необходимые для ускоренной разработки и производства таких боевых систем. В качестве цели Программы декларируется снижение рисков для ВВС и ВМС по созданию и приобретению эффективных и доступных боевых БЛА, способных дополнить группировки пилотируемых боевых самолетов (рис. 1). В Программе должна быть разработана концепция ударного БЛА, полностью интегрированного в перспективные объединенные силы будущего.

Среди факторов, определяющих потребность и актуальность работ в области ударных БЛА в США, обычно определяются следующие.

Факторы ограничения по времени реагирования и доступу к угрожаемым районам

Способность вооруженных сил быстро реагировать на угрозы рассматривается руководством и политиками США в качестве важного инструмента сдерживания и достижения политических решений, в том числе разрешения кризиса или устранения угрозы интересам страны. Однако эта способность может быть существенно усложнена для удаленных районов в связи с ограничениями доступа к заграничным портам, аэродромам и, соответственно, районам боевых действий (рис. 2). Это напоминает ограничения, накладываемые при установке контроля доступа на предприятии. Примером такой ситуации может быть американское вмешательство в Афганистане, которое было усложнено географическими и политическими препятствиями. Конфликт со страной, не имеющей выхода к морю или окруженной государствами, с которыми США не имеют формальных соглашений о базировании или инфраструктура аэродромов и портов которых не соответствует необходимым требованиям, вынуждает опираться на палубную авиацию или базирующуюся на удаленных авиабазах.

Операция США в Ираке была также связана с проблемами передового базирования из-за политических ограничений на использование турецких портов и аэродромов даже при наличии формальных соглашений о базировании.

С другой стороны, передовое базирование вблизи угрожаемых районов при наличии у некоторых потенциальных противников (например, Иран, Северная Корея и Китай) ударных средств большой дальности является достаточно уязвимым для гарантирования выполнения функций сдерживания. Наличие у противника ударных средств большой дальности действия или средств ПВО позволяет им создавать и поддерживать прибрежные "запретные" зоны, в пределах которых американские ВМС не могут "чувствовать" себя в безопасности.

Для сухопутных войск проблема длительности цикла реагирования и доступа к угрожаемым районам является объективным ограничивающим фактором в возможности выполнения упомянутых функций сдерживания. Для этих целей необходимы мобильные и быстрые силы, способные действовать в составе ограниченных по размерам ударных групп, в рамках сетевых информационно-управляющих структур с централизованным использованием доступных средств поражения. Последнее налагает новые требования на способы ведения боевых действий силами ВМС и ВВС, включая требование по информационной и целеевой интеграции средств поражения.

Наряду с требованиями по эффективности и условиям нанесения ударов, ВМС и ВВС также обеспечивают быструю транспортировку больших объемов военных грузов для обеспечения возможности массового применения тяжелых средств сухопутных сил и тактической авиации.

Концепции ВМС "Морской щит", "Морской удар и "Морское базирование" и концепции ВВС "Глобальный удар" и "Глобальная устойчивая атака" отражают важность и признание вызовов, связанных с факторами ограничений по времени реагирования и доступу к угрожаемым районам для объединенных сил США в будущем. Эти концепции предполагают начальный период боевых действий, в течение которого они будут вестись с использованием небольшого количества портов и авиабаз. Такие действия в основном могут быть обеспечены силами палубного базирования и авиацией дальнего действия с баз, расположенных вне дипломатической и военной досягаемости противника.

Развитие таких сил и средств в соответствии с американской концепцией объединенных боевых действий связано с решением проблем обеспечения возможности наращивания необходимого боевого потенциала в ходе конфликта.

Среди узких мест текущих возможностей США отмечается неспособность мобильных сил вести массированные боевые действия на больших удалениях при наличии ограничений по времени и доступу. Из всех систем оружия, планируемых для мобильных сил США к 2015 г., только малозаметные самолеты - бомбардировщик В-2 и истребители F-117, F-22 и F-35 - смогут свободно работать в защищенном воздушном пространстве противника. Из них только В-2 будет способен эффективно действовать на больших удалениях в условиях отсутствия авиабаз на театре военных действий, но США обладают ограниченной группировкой этих самолетов (производство В-2 ограничилось только 21 самолетом).

Дополнительную сложность для ударных сил представляет возросшая доля мобильных целей или целей, чувствительных ко времени реагирования. В этих условиях гарантировать поражение любой цели из возможного набора целей можно только при условии нахождения носителя оружия на момент его обнаружения средствами разведки США (воздушного или космического базирования) в пределах радиуса действия оружия. Для оценки эффективности по поражению мобильных целей противника ниже предлагается ряд допущений. В качестве меры временной чувствительности от момента получения целеуказания (после обнаружения) до момента поражения цели предлагается оценка в размере пяти минут. Это для типового средства поражения США, способного преодолевать около восьми миль в минуту при задержке пуска около одной минуты, соответствует требованию нахождения носителя оружия в пределах 32 миль от цели. Для существующих средств поражения такие параметры возможны при применении ЛА с большой продолжительностью полета.

Требование покрытия района боевых действий зоной поражения оружия

Одним из преимуществ, которым располагают БЛА по сравнению с пилотируемым самолетом, является независимость максимального времени полета от физиологических возможностей летного экипажа. Это существенное преимущество в контексте оперативно-стратегических требований в соответствии с концепциями "Глобальный удар" и "Глобальная устойчивая атака". Влияние фактора располагаемой длительности полета можно продемонстрировать на следующем примере. Для гипотетического района боевых действий размерами 192x192 миль в допущении вышеприведенного требования необходимо иметь ударные самолеты-носители оружия в пределах 32 миль от любой точки этого района (пятиминутное время реагирования для гарантированного поражения мобильных целей), что требует непрерывного пребывания в районе, по крайней мере, девяти носителей поражения. К этому следует добавить ограничения по условиям базирования (с наземных или морских баз) при типовом удалении порядка 1500 миль от центра района боевых действий.

Бомбардировщик В-2 – это сегодня единственная доступная ударная система, которая может работать на таком расстоянии и выживать в условиях умеренно защищенного противником воздушного пространства. Согласно существующей практике бомбардировщики В-2 выполняли глобальные боевые задачи при общей длительности полета более 30 ч, при этом самолеты в воздушном пространстве, защищенном системой ПВО противника, находились только несколько часов, при этом два летчика могли по очереди отдыхать (спать) во время перелетов к зоне и от зоны боевых действий. Сегодня нет уверенного ответа о пределах выносливости экипажа самолета в части длительности работы в защищенном воздушном пространстве: по некоторым экспертным данным, верхняя оценка находится между пятью и десятью часами. Для условий рассматриваемого примера каждый бомбардировщик В-2 может находиться около 10 ч в защищенном воздушном пространстве и суммарно около 6 ч в перелетах; времени для отдыха (сна) практически не остается.

Для непрерывного обеспечения времени реагирования по каждой цели, обнаруженной в обозначенном выше районе, на уровне не более 5 мин для каждого из девяти самолетов В-2, барражирующих в районе, должны осуществляться вылеты через 10 ч, при этом суммарно потребуется осуществить около 22 боевых вылетов в день. С учетом существующих эксплуатационных ограничений для бомбардировщика В-2 (порядка 0,5 боевых вылета в день) потребуется иметь группу самолетов численностью 44 полностью готовых самолетов В-2, а с учетом дополнительных требований по резерву, надежности и других эксплуатационных факторов потребная численность группы возрастет до 60 самолетов.

Ударный БЛА для решения подобной задачи должен обладать способностями:

• к длительному барражированию (в том числе при использовании дозаправки в воздухе);
• выживанию в условиях противодействия противника;
• поражению обнаруженных целей по оперативно выданному целеуказанию.

В интересах оценок боевых возможностей имеющихся в настоящее время БЛА может быть рассмотрен БЛА типа Global Hawk, который способен непрерывно находиться в воздухе в течение 36 ч с возможностями по размещению оружия. Для вышеприведенных гипотетических условий операции потребуется девять БЛА со способностью осуществления вылетов каждым аппаратом через 30 ч. Всего для поддержания операции потребуется осуществлять около семи вылетов в сутки, что примерно в три раза меньше того, что необходимо при применении пилотируемых систем.

Ключевой проблемой при проектировании БЛА является поиск проектных компромиссов между размерностью БЛА, боевой выживаемостью, размером боекомплекта, стоимостью (определяющей численность группировки в условиях ограниченных ассигнований). Верхний уровень длительности полета по опыту БЛА Global Hawk с учетом научно-технического прогресса может в несколько раз превышать достигнутый уровень в 36 ч для этого БЛА.

Следует отметить, что для ударного БЛА потребная длительность пребывания в районе боевых действий должна определяться с учетом интенсивности расходования оружия, боекомплекта на борту, а также уровнями его выживаемости. Оптимальное соотношение запаса топлива и боекомплект оружия зависят от прогнозируемых условий боевого применения - интенсивности боевых действий, и для его оперативного управления в процессе боевого применения могут использоваться различные технические решения, например, наличие модульного отсека вооружения со способностью размещения как топлива, так и оружия.

Существенным ограничением на размерность БЛА является его стоимость. Для условий совместного применения с пилотируемыми ударными самолетами указанные обликовые параметры БЛА (в том числе стоимость, выживаемость и боевая эффективность) должны определяться по комплексным показателям эффективности с поиском рационального состава авиационной группировки из пилотируемых и беспилотных ударных систем и рационального распределения долей боевых задач между ними.

Определяющие качества БЛА – более живучий, быстрый и дешевый

БЛА имеют явное преимущество перед пилотируемыми системами, когда требуется оперативность, но это не единственная их сильная сторона. Применение БЛА не сопряжено с риском потери экипажа, что расширяет условия их рационального использования, в том числе в ситуациях, когда средства ПВО противника создают слишком высокий риск потери для пилотируемых систем. Это не должно подразумевать, что потеря БЛА ничего не стоит. По размерности и стоимости ударные БЛА могут быть сравнимы с пилотируемыми самолетами, поэтому они не могут рассматриваться как одноразовые системы.

Использование БЛА потенциально позволяет сократить время, необходимое для реагирования в условиях интенсивно развивающегося кризиса, когда будет принято соответствующее политическое решение. Сокращение общего времени реагирования связано также с тем, что не требуется развертывания обеспечивающих средств, необходимых при применении пилотируемой авиации в условиях риска, в том числе, например, предварительного развертывания боевых поисково-спасательных сил в регионе. Такое развертывание уязвимо и требует, как правило, нескольких дней, в течение которых ударные БЛА могут уже использоваться.

До сих пор имеет место определенная стратегическая уязвимость США, связанная с достаточно высокой чувствительностью к потерям личного состава. Ударные БЛА потенциально могут снизить эту "уязвимость", так как при их использовании не будет людских потерь.

Беспилотные боевые системы должны быть менее дорогостоящими в эксплуатации, чем пилотируемые самолеты, что является важным дополнением к преимуществам, связанным с упомянутыми выше факторами большей боевой эффективности ударных БЛА в задачах, когда требуется добиться непрерывного покрытия района боевых действий зоной поражения, условий ведения боевых действий на больших удалениях от мест базирования или большой глубине района боевых действий. Следует отметить, что реализация этих преимуществ требует обеспечения высокой степени интеграции, надежности и безопасности БЛА в мирное и военное время, которую они должны обеспечивать. Для существующих БЛА в этой области имеются определенные проблемы. Вместе с тем потенциально нет технических или эксплуатационных причин для их преодоления в перспективе и достижения уровней, характерных для пилотируемых самолетов.

Снижение уровня эксплуатационных затрат связывается со снижением затрат на подготовку и тренировку операторов БЛА, учитывая, что большинство этапов полета выполняются в автоматическом режиме, в том числе полет по маршруту, взлет и посадка. Подготовка операторов БЛА должна быть менее дорогостоящей, чем обучение летчиков и штурманов пилотируемого самолета, за счет использования имитаторов и тренажных режимов работы. Существенное меньшее количество реальных тренировочных полетов приведет к экономии топлива и запасных частей и увеличит срок службы БЛА, сокращая потребность в воспроизводстве новых аппаратов. По некоторым оценкам, беспилотные боевые системы могут быть на 50-70% менее дорогостоящими в эксплуатации, чем пилотируемые самолеты. Учитывая, что операционные затраты и стоимость поддержки составляют почти половину стоимости жизненного цикла самолета, потенциальное сокращение стоимости очень значительно.

Эффективное дополнение к пилотируемым ударным системам

Несмотря на многие очевидные достоинства, которые ударные БЛА имеют в боевых условиях, пилотируемые самолеты все равно имеют явное преимущество в условиях динамичных боевых действий и в случае, когда требуется плотная интеграция с силами сухопутных войск или морских сил. Достижение превосходства в воздухе и поддержка наземных войск, находящихся в непосредственном соприкосновении с противником, - это две боевые задачи, которые относятся к обозначенным условиям. Вместе с тем, даже в этих условиях существует достаточный объем боевых задач, в которых более эффективны БЛА. Это создает предпосылки для повышения интегральной эффективности за счет рационального совместного использования БЛА и пилотируемых систем при использовании преимуществ обеих систем.

Как отмечалось, одним из ограничений длительного использования пилотируемых самолетов является усталость экипажа самолета. Усталость экипажа – это кумулятивное явление, что является причиной ограничения суточного и месячного налета для экипажа самолета. Продолжительные боевые операции быстро истощают допустимые часы налета экипажа самолета, поэтому боевые нормы вылетов обычно ограничиваются числом имеющихся экипажей, а не числом доступных самолетов. В условиях продолжительных боевых действий применение беспилотных летательных аппаратов позволяет более рационально использовать ресурс налета экипажей пилотируемых самолетов и на этой основе поддерживать высокую интенсивность боевых действий.

Имея возможность конфигурирования для различных задач – наблюдения и разведки или атаки, или подавления, или поражения объектов системы ПВО противника - БЛА может служить эффективным помощником для пилотируемых боевых систем, в том числе расширять информационную ситуационную осведомленность экипажей пилотируемого самолета, подавлять и нейтрализовать средства ПВО противника. При таких задачах БЛА повысят эффективность и выживаемость пилотируемых систем, особенно в начальный период конфликта в условиях упомянутого ограниченного доступа, характерного для концепции "Глобальный удар" ВВС.

До недавнего времени существенной проблемой для БЛА являлась недостаточная надежность и трудоемкость эксплуатации в боевой обстановке. Использовались БЛА, главным образом, для наблюдения и разведки, так как в боевых условиях они могут нести большие потери. Одной из целей программы J-UCAS является решение этих проблем, в том числе, путем разработки и проверки технологий и средств, необходимых для создания ударных БЛА, которые стали бы полностью функциональными и надежными средствами решения боевых задач.

Среди задач программы J-UCAS особо выделялись проблемы снижения стоимости создания БЛА, а также объема потребного для применения материального обеспечения, чем у сопоставимых по функциям пилотируемых самолетов, в том числе снижение стоимости эксплуатации до уровней, меньших, чем для сегодняшних палубных истребителей. Агентство DARPA и виды вооруженных сил определили подобные амбициозные цели, имея в виду весь перечень и цикл выполнения боевых задач – от нанесения ударов до связи, командования и управления, обеспечения функциональной совместимости и малозаметности.

Важной составляющей программы J-UCAS является подтверждение боевых возможностей с использованием прототипов. В рамках этой задачи предполагается достичь подтверждения не только технических характеристик, но и боевых возможностей. Для этого предполагается использовать методы моделирования, испытаний и демонстрационных полетов, которые должны подтвердить, что технические достоинства будут в реальности переходить в возможности выполнения боевых задач.

В программе J-UCAS ставятся также задачи подготовки технических условий к переходу к программе разработки и производства. Программа J-UCAS -это, прежде всего демонстрационная программа, и, по крайней мере, для ВВС маловероятно, что текущие демонстрационные системы будут рассматриваться как основная промышленная опция. DARPA, осознавая эту проблему, вместе с тем ставит задачу разработки опций, близких (готовых) для приобретения, кроме демонстрационных.

Решение этих задач в рамках программ включает рассмотрение альтернатив ЛА с большим разнообразием размеров, скорости и рабочих режимов, в том числе дополнения и улучшения возможностей пилотируемых ударных систем, как существующих, так и перспективных, обеспечения совместного применения в различных сочетаниях пилотируемых и беспилотных систем.

С учетом требований концепций "Глобального удара" и "Глобальной устойчивой атаки" и существующих узких местах в возможностях ВВС в рамках Программы агентство DARPA отдает приоритет демонстрационному БЛА большой размерности с большой автономностью и полезной нагрузкой. Предполагается, что такой демонстратор обеспечит адекватность и достоверность эксплуатационной и боевой оценки, повысит надежность предложений по концепции применения и обеспечит более быстрый переход к программе разработки и производства. ВВС предполагают, что ударный БЛА большой размерности имеет потенциал, способный закрыть пробелы в боевых возможностях в операциях на больших удалениях для ситуаций ограниченного доступа, в том числе в возможностях подавления наземных и воздушных целей, поддержки специальных и наземных операций.

К настоящему времени разработан новый вариант Х-45С с полезной нагрузкой 2 т в двух внутренних отсеках вооружений. Предусматривается возможность подвески дополнительных топливных баков для увеличения его дальности до 2400 км; возможность дозаправки в воздухе должна быть продемонстрирована в 2007 г., что приблизит уровень его характеристик к пилотируемому самолету. БЛА может нести большую боевую нагрузку с возможностью сброса до восьми бомб малого калибра, а также применять управляемые бомбы JDAM. В настоящее время фирма Боинг исследует X-45D как будущую платформу для сверхдальних ударов.

Фирма Northrop Grumman (разработчик БЛА Х-47 для ВМС США) в рамках программы J-UCAS представила БЛА Х-47В, конкурирующий с БЛА Х-45С фирмы Boeing (рис. 3). БЛА Х-47В является большей по размерности модификацией аппарата Х-47А с дальностью 2770 км и полезной нагрузкой массой порядка 2,5 т.

Согласно имеющимся данным, отправная позиция Минобороны США в отношении размерности ударных БЛА (декларируемой в связи с работами по Х-47В и Х-45С) состоит в том, что они должны находиться в классе типовых боевых тактических многофункциональных самолетов с возможностью применения более двух тонн боеприпасов на удалении не менее 1850 км. В требованиях DARPA к Х-47В определена возможность выполнения разведывательно-ударных операций (включая разведку в защищенной зоне противника и нанесение точных ударов при палубном или наземном базировании). Для ВМС требуется вариант с многократным взлетом с катапульты и короткой посадочной дистанцией.

В голливудских фантастических фильмах довольно часто прослеживается образ беспилотного летательного ударного аппарата. Так вот, в настоящее время США являются лидерами мирового строительства и конструирования беспилотников . И не останавливаются на достигнутом, всё более наращивая парк БПЛА в вооруженных силах.

Получив опыт первой, второй Иракской кампаний и Афганской кампании, Пентагон продолжает развитие беспилотных систем. Будут увеличены закупки БПЛА, создаются критерии новых аппаратов. БПЛА сначала заняли нишу легких разведчиков, но уже в 2000-е годы стало ясно, что они перспективны и как ударные самолёты – применялись в Йемене, Ираке, Афганистане, Пакистане. Беспилотники стали полноценными ударными единицами.

MQ-9 Reaper «Жнец»

Последней покупкой Пентагона стал заказ 24 ударных БПЛА типа MQ-9 Reaper . Этот контракт почти удвоит их количество в вооруженных силах (в начале 2009 у США было 28 таких беспилотников). Постепенно «Жнецы» (по англо-саксонской мифологии образ смерти) должны заменить более старых «Хищников» MQ-1 Predator, их на вооружении примерно 200.

БПЛА MQ-9 Reaper впервые поднялся в воздух в феврале 2001 года . Аппарат был создан в 2-х версиях: турбовинтовой и турбореактивной, но ВВС США, заинтересовавшись новой техникой, указали на необходимость единообразия, отказавшись от закупки реактивного варианта. К тому же он, несмотря на высокие пилотажные качества (например, практический потолок до 19 километров), мог быть в воздухе не более 18 часов, что не устаивало ВВС. Турбовинтовая модель пошла в серию на 910-сильном двигателе TPE-331 – «детище» фирмы Garrett AiResearch.

Базовые ТТХ «Жнеца»:

— Вес: 2223 кг (пустой) и 4760 кг (максимальный);
— Максимальная скорость — 482 км/ч и крейсерская – около 300 км/ч;
— Максимальная дальность полета – 5800…5900 км;
— С полной нагрузкой БПЛА будет выполнять свою работу около 14 часов. Всего же MQ-9 способен держаться в воздухе до 28-30 часов;
— Практический потолок — до 15 километров, а рабочий эшелон высот –7,5 км;

Вооружение «Жнеца» : имеет 6-ть точек подвески, общий объем полезной нагрузки до 3800 фунтов, так вместо 2-х управляемых ракет AGM-114 Hellfire на «Хищнике», его более совершенный собрат может взять до 14 УР.
Вторым вариантом оснащения «Жнеца» является комбинация из 4-х «Хеллфайров» и 2-х пятисотфунтовых корректируемых авиабомб GBU-12 Paveway II с лазерным наведением.
В калибре 500 фунтов также возможно и применение вооружения системы JDAM с GPS-наведением – например боеприпаса GBU-38. Оружие класса «воздух-воздух» представлено ракетами AIM-9 Sidewinder и с недавних пор AIM-92 Stinger – модификацией ракеты хорошо известного ПЗРК, приспособленной для воздушного старта.

БРЭО : Радиолокационная станция AN/APY-8 Lynx II с синтезированной апертурой, способная работать в режиме картографирования - в носовом обтекателе. На малых (до 70 узлов) скоростях радар позволяет сканировать поверхность с разрешением один метр, просматривая 25 квадратных километров в минуту. На больших скоростях (порядка 250 узлов) – до 60 квадратных километров.

В поисковых режимах РЛС, в так называемом режиме SPOT, обеспечивает получение с дистанции до 40 километров мгновенных «снимков» локальных участков земной поверхности размером 300×170 метров, разрешение при этом достигает 10 сантиметров . Комбинированная электронно-оптическая и тепловизионная прицельная станция MTS-B - на сферическом подвесе под фюзеляжем. Включает лазерный дальномер-целеуказатель, способный осуществлять целеуказание всему спектру боеприпасов США и НАТО с полуактивным лазерным наведением.

В 2007 году была сформированная первая ударная эскадрилья «Жнецов» , они поступили на вооружение 42-й ударной эскадрильи, которая расположена на авиабазе «Крич» в штате Невада. В 2008 году ими была вооружена 174-е истребительное авиакрылы ВВС Национальной гвардии. Специально оборудованные «Жнецы» также есть у НАСА, Министерства национальной безопасности, у Пограничной службы.
На продажу система не выставлялась. Из союзников «Жнецов» купила Австралия и Англия. Германия отказалась от этой системы в пользу своих разработок и израильских.

Перспективы

Следующее поколение средних БПЛА по программам MQ-X и MQ-M, должно встать на крыло к 2020 году. Военные хотят одновременно расширить боевые возможности ударного БПЛА и максимально его интегрировать в общую боевую систему.

Основные задачи:

— Планируют создать такую базовую платформу, которая сможет быть использована на всех театрах военных действий, что кратно повысит функциональные возможности беспилотной группировки ВВС в регионе, а также увеличит скорость и гибкость реакции на возникающие угрозы.

— Повышение автономности аппарата и увеличение возможностей выполнения задач в сложных погодных условиях. Автоматизм взлёта и посадки, выхода в район боевого патрулирования.

— Перехват воздушных целей, непосредственная поддержка сухопутных войск, применение беспилотника, как интегрированного разведывательного комплекса, комплекс задач РЭБ и задачи обеспечения связи и освещения обстановки в форме развертывания на базе летательного аппарата информационного шлюза.

— Подавление системы ПВО противника.

— К 2030 году планируют создать модель беспилотника-заправщика, своего рода беспилотный танкер, способный снабжать топливом иные летательные аппараты – это резко повысит длительность нахождения в воздухе.

— Есть планы создать модификации БПЛА, которые задействуют в поисково-спасательных и эвакуационных миссиях, связанных с авиационной переброской людей.

— В концепцию боевого применения БПЛА планируется заложить архитектуру так называемого «роя» (SWARM), который позволит обеспечивать совместное боевое применение групп беспилотных самолетов по обмену разведывательной информацией и ударным действиям.

— В итоге БПЛА должны «дорасти» до таких задач, как включение в систему ПВО-ПРО страны и даже нанесение стратегических ударов. Это отнесено к середине 21 века.

Флот

В начале февраля 2011 года с авиабазы «Эдвардс» (Калифорния) поднялся в воздух реактивный БПЛА Х-47В . Беспилотники для ВМС начали разрабатывать с 2001 года. Морские испытания должны начать с 2013 года.

Основные требования ВМФ:
—палубное базирование, включая посадку без нарушения режима малозаметности;
— два полноценных отсека для установки вооружения, общий вес которого, по ряду сообщений, может достигать двух тонн;
— система дозаправки в воздухе.

США разрабатывают список требований к истребителю 6-го поколения:

— Оснащение бортовыми информационно-управляющими комплексами следующего поколения, технологии малозаметности.

— Гиперзвуковая скорость, то есть скорости выше 5-6 Маха.

— Возможность беспилотного управления.

— Электронная элементная база бортовых комплексов самолёта должна уступить место оптической, построенной на технологиях фотоники, с полным переходом на волоконно-оптические линии связи.

Таким образом, США уверенно сохраняют позиции в разработке, развёртывании и накоплении опыта боевого применения БПЛА. Участие в ряде локальных войн позволило вооружённым силам США поддерживать личный состав в боеготовом состоянии, совершенствовать технику и технологии, схемы боевого применения и управления.

ВС получили уникальный боевой опыт и возможность на практике без крупных рисков вскрывать и исправлять огрехи проектировщиков. БПЛА становятся частью единой боевой системы – ведения «сетецентрической войны».

Еще 20 лет назад Россия была одним из мировых лидеров по разработке беспилотных летательных аппаратов. Только одних воздушных разведчиков Ту-143 в 80-е годы прошлого века было выпущено 950 штук. Был создан знаменитый многоразовый космический корабль «Буран», совершивший свой первый и единственный полет в полностью беспилотном режиме. Не вижу смысла и теперь как-то пасовать в разработке и применении дронов.

Предыстория российских дронов (Ту-141, Ту-143, Ту-243). В середине шестидесятых годов ОКБ Туполева приступило к созданию новых комплексов беспилотной разведки тактического и оперативного назначения. 30 августа 1968 года вышло постановление Совета Министров СССР N 670-241 на разработку нового беспилотного комплекса тактической разведки «Рейс» (ВР-3) и входящего в него беспилотного самолета-разведчика «143» (Ту-143). Срок предъявления комплекса на испытания в Постановлении оговаривался: для варианта с оборудованием фоторазведки - 1970 годом, для варианта с оборудованием для телевизионной разведки и для варианта с оборудованием для радиационной разведки - 1972 годом.

Разведывательный БПЛА Ту-143 серийно выпускался в двух вариантах комплектации носовой сменной части: в варианте фоторазведчика с регистрацией информации на борту, в варианте телевизионной разведки с передачей информации по радиоканалу на наземные командные пункты. Кроме того самолет-разведчик мог оборудоваться средствами радиационной разведки с передачей материалов о радиационной обстановке по маршруту полета на землю по радиоканалу. БПЛА Ту-143 представлен на выставке образцов авиационной техники на Центральном аэродроме в Москве и в Музее в Монино (там же можно увидеть и БПЛА Ту-141).

В рамках аэрокосмического салона в подмосковном Жуковском МАКС-2007 в закрытой части экспозиции авиастроительная корпорация «МиГ» показала свой ударный беспилотный комплекс «Скат» - летательный аппарат, выполненный по схеме «летающее крыло» и внешне очень напоминающий американский бомбардировщик B-2 Spirit или его уменьшенный вариант – морской беспилотный летательный аппарат Х-47В.

«Скат» предназначен для нанесения ударов как по заранее разведанным стационарным целям, в первую очередь средствам ПВО, в условиях сильного противодействия зенитных средств противника, так и по мобильным наземным и морским целям при ведении автономных и групповых, совместных с пилотируемыми летательными аппаратами действий.

Его максимальная взлетная масса должна составить 10 тонн. Дальность полета - 4 тыс. километров. Скорость полета у земли - не менее 800 км/ч. Он сможет нести две ракеты класса «воздух-поверхность» / «воздух-РЛС» или две корректируемые авиабомбы общей массой не более 1 тонны.

Летательный аппарат выполнен по схеме летающее крыло. Кроме того, в облике конструкции наглядно просматривались известные методики снижения радиолокационной заметности. Так, законцовки крыла параллельны его передней кромке и точно также выполнены обводы задней части аппарата. Над средней частью крыла «Скат» имел фюзеляж характерной формы, плавно сопряженный с несущими поверхностями. Вертикальное оперение не предусматривалось. Как видно из фотоматериалов макета «Ската», управление должно было осуществляться при помощи четырех элевонов, расположенных на консолях и на центроплане. При этом определенные вопросы сразу вызвала управляемость по рысканью: ввиду отсутствия руля направления и однодвигательной схемы БПЛА требовал как-то решить эту проблему. Имеется версия об одиночном отклонении внутренних элевонов для управления по рысканью.

Представленный на выставке МАКС-2007 макет имел следующие габариты: размах крыла в 11,5 метра, длина в 10,25 и стояночная высота в 2,7 м. Относительно массы «Ската» известно лишь то, что его максимальный взлетный вес должен был примерно равняться десяти тоннам. При таких параметрах «Скат» имел неплохие расчетные летные данные. При максимальной скорости до 800 км/ч он мог бы подниматься на высоту до 12 тысяч метров и преодолевать в полете до 4000 километров. Такие летные данные планировалось обеспечить при помощи двухконтурного турбореактивного двигателя РД-5000Б с тягой 5040 кгс. Этот ТРД был создан на базе двигателя РД-93, однако изначально комплектуется специальным плоским соплом, снижающим заметность летательного аппарата в инфракрасном диапазоне. Воздухозаборник двигателя размещался в носовой части фюзеляжа и представлял собой нерегулируемое заборное устройство.

Внутри фюзеляжа характерной формы «Скат» имел два грузоотсека размером 4,4х0,75х0,65 метра. При таких габаритах в грузоотсеках можно было подвешивать управляемые ракеты различных типов, а также корректируемые бомбы. Общая масса боевой нагрузки «Ската» должна была примерно равняться двум тоннам. Во время презентации на салоне МАКС-2007 рядом со «Скатом» находились ракеты Х-31 и корректируемые бомбы КАБ-500. Состав бортового оборудования, подразумевавшегося проектом, не оглашался. Исходя из информации о других проектах такого класса, можно сделать выводы о наличии комплекса навигационного и прицельного оборудования, а также неких возможностей автономных действий.

БПЛА «Дозор-600» (разработка конструкторов компании «Транзас»), также известный под названием «Дозор-3», значительно легче «Ската» или «Прорыва». Его максимальный взлетный вес не превышает 710-720 килограмм. При этом за счет классической аэродинамической компоновки с полноценным фюзеляжем и прямым крылом он имеет примерно такие же габариты, как у «Ската»: размах крыла в двенадцать метров и общую длину в семь. В носовой части «Дозора-600» предусмотрено место для целевой аппаратуры, а в средней устанавливается стабилизированная платформа для наблюдательного оборудования. В хвостовой части беспилотника размещается винтомоторная группа. Ее основа – поршневой двигатель Rotax 914, аналогичный устанавливаемым на израильский БПЛА IAI Heron и американский MQ-1B Predator.

115 лошадиных сил двигателя позволяют беспилотнику «Дозор-600» разгоняться до скорости порядка 210-215 км/ч или совершать длительные полеты с крейсерской скоростью в 120-150 км/ч. При использовании дополнительных топливных баков этот БПЛА способен находиться в воздухе до 24 часов. Таким образом, практическая дальность полета приближается к отметке 3700 километров.

Исходя из характеристик БПЛА «Дозор-600», можно сделать выводы о его предназначении. Сравнительно небольшой взлетный вес не позволяет ему перевозить какое-либо серьезное вооружение, что ограничивает спектр решаемых задач исключительно разведкой. Тем не менее, в ряде источников упоминается возможность установки на «Дозор-600» различного вооружения, общая масса которого не превышает 120-150 килограмм. Из-за этого номенклатура допустимых к применению вооружений ограничена только некоторыми типами управляемых ракет, в частности противотанковых. Примечательно, что при использовании противотанковых управляемых ракет «Дозор-600» в значительной мере становится похожим на американский MQ-1B Predator, как по техническим характеристикам, так и по составу вооружения.

Проект тяжелого ударного беспилотного летательного аппарата. Разработка темы НИР «Охотник» по изучению возможности создания ударного БПЛА массой до 20 тонн в интересах ВВС России велась или ведется компанией «Сухой» (ОАО «ОКБ Сухого»). Впервые о планах Министерства обороны получить на вооружение ударный БПЛА заявлено на авиасалоне МАКС-2009 в августе 2009 г. Согласно заявлению Михаила Погосяна в августе 2009 г. проектирование нового ударного беспилотного комплекса должно было стать первой совместной работой соответствующих подразделений ОКБ Сухого и МиГ (проект «Скат»). СМИ сообщили о заключении контракта на выполнение НИР «Охотник» с компанией «Сухой» 12 июля 2011 г. В августе 2011 г. объединение соответствующих подразделений РСК МиГ и «Сухой» для разработки перспективного ударного БПЛА подтверждено в СМИ, но официальное соглашение между «МиГ» и «Сухой» подписано лишь 25 октября 2012 г.

Техническое задание на ударный БПЛА утверждено Министерством обороны России в первый числах апреля 2012 г. 6 июля 2012 г. в СМИ появилась информация о том, что компания «Сухой» выбрана ВВС России в качестве головного разработчика. Так же неназванный источник в отрасли сообщает, что ударный БПЛА разработки компании «Сухой» одновременно будет истребителем шестого поколения. По состоянию на середину 2012 г. предполагается, что первый образец ударного БПЛА приступит к испытаниям не ранее 2016 г. Поступление на вооружение ожидается к 2020 г. В 2012 г. в ОАО ВНИИРА проведен отбор патентных материалов по теме ОКР «Охотник», а в перспективе планировалось создание систем навигации захода на посадку и руление тяжелых БПЛА по заданию ОАО Компании «Сухого» (источник).

СМИ сообщают, что первый образец тяжелого ударного БПЛА КБ им.Сухого будет готов в 2018 г.

Боевое применение (а то скажут выставочные экземпляры, советское старьё)

«Впервые в мире, ВС России провели атаку укрепрайона боевиков боевыми дронами. В провинции Латакия, армейские подразделения сирийской армии, при поддержке десантников России и русских боевых дронов, взяли стратегическую высоту 754,5, башню «Сириатель».

Совсем недавно начальник Генштаба ВС РФ генерал Герасимов заявил, что Россия стремится полностью роботизировать сражение, и, возможно, в скором времени мы станем свидетелями того, как роботизированные группы самостоятельно ведут военные действия, и вот это — произошло.

В России в 2013 году принята на вооружение ВДВ новейшая автоматизированная система управления «Андромеда-Д», с помощью которой можно осуществлять оперативное управление смешанной группировкой войск.
Использование новейшего высокотехнологичного оборудования позволяет командованию обеспечить непрерывное управление войсками, выполняющими учебно-боевые задачи на незнакомых полигонах, а командованию ВДВ осуществлять контроль за их действиями, находясь на удалении более 5 тыс. километров от мест дислокации, получая из района учения не только графическую картинку перемещающихся подразделений, но и видеоизображение их действий в режиме реального времени.

Комплекс в зависимости от задач может быть смонтирован на шасси двухосного «КамАЗа», БТР-Д, БМД-2 или БМД-4. Кроме того, учитывая специфику ВДВ, «Андромеда-Д» приспособлена для погрузки в самолет, перелета и десантирования.
Вот эта система, а также боевые дроны были переброшены в Сирию и испытаны в боевых условиях.
В атаке на высоту участвовали шесть роботизированных комплексов «Платформа-М» и четыре комплекса «Арго», атаку дронов поддерживали недавно переброшенные в Сирию самоходные артиллерийские установки (САУ) «Акация», которые могут уничтожать позиции противника навесным огнем.

С воздуха, за полем боя вели разведку беспилотники, передавая информацию в развернутый полевой центр «Андромеда-Д», а также в Москву в Национальный центр управления обороной командного пункта Генерального штаба России.

Боевые роботы, САУ, беспилотники были завязаны на автоматизированную систему управления «Андромеда-Д». Командующий атакой на высоту, в режиме реального времени, руководил боем, операторы боевых дронов, находясь в Москве, вели атаку, каждый видел как свой участок боя, так и всю картину в целом.

Первыми пошли в атаку дроны, приблизившись на 100-120 метров к укреплениям боевиков, они вызвали огонь на себя, а по обнаруженным огневым точкам тут же наносили удары САУ.

За дронами, на расстоянии 150-200 метром наступала сирийская пехота, зачищая высоту.

У боевиков не было не малейшего шанса, все их перемещения контролировали беспилотники, по обнаруженным боевикам наносились артиллерийские удары, буквально через 20 минут после начала атаки боевых дронов, боевики в ужасе бежали, бросая убитых и раненых. На склонах высоты 754,5, насчитали почти 70 убитых боевиков, у сирийских солдат погибших нет, только 4 раненых.»
