Вторая мировая война оказала существенное влияние на дальнейшее развитие стрелкового оружия, которое по-прежнему оставалось самым массовым видом вооружения. И хотя роль ручного огнестрельного оружия с точки зрения ущерба, наносимого противнику, несколько снизилась по сравнению с предыдущим периодом, все же об эффективности его использования говорят цифры: если во время Первой мировой войны на долю боевых потерь от него приходилось более 50 %, то во Вторую мировую, несмотря на применение более мощных, чем раньше видов вооружения - авиации, артиллерии, танков, это число все равно составило 28-30 процентов от всех потерь. Однако такие результаты были достигнуты очень дорогой ценой. Об этом красноречиво говорит тот факт, что во время Второй мировой войны американские пехотинцы расходовали на одно попадание от 10 до 50 тыс. патронов, что требовало от 260 до 1300 кг боеприпасов, стоимость которых составляла от 6 до 30 тыс. долларов.
Война подвергла стрелковое оружие воюющих стран серьезнейшим испытаниям. Системы стрелкового вооружения получили дальнейшее развитие и усложнение как по разнообразию самих средств вооружения, так и по количеству видов боеприпасов. В годы войны практически во всех армиях воюющих стран эволюция стрелкового оружия шла одними и теми же путями: за счет снижения массы основного автоматического оружия пехоты - пистолета-пулемета; замены винтовок карабинами, а впоследствии и автоматами (штурмовыми винтовками); создания специального оружия, приспособленного для десантных операций; облегчения станковых пулеметов и их перемещения на поле боя в стрелковые цепи. Также характерным для системы стрелкового вооружения во всех армиях явились темп и принципы развития противотанкового оружия пехоты (ружейных гранат, противотанковых ружей и ручных противотанковых гранатометов с кумулятивными гранатами).
В целом Великая Отечественная война показала, что с созданием самых современных средств вооруженной борьбы роль стрелкового оружия не уменьшилась, а внимание, которое ему уделяли в нашей стране в эти годы, значительно возросло. Накопленный во время войны опыт использования оружия, не устаревший и сегодня, заложил основы для развития и совершенствования стрелкового вооружения Вооруженных сил на многие послевоенные десятилетия.
7,62-ММ РЕВОЛЬВЕР "НАГАН” ОБР. 1895 Г.
Одним из наиболее распространенных в Красной Армии образцов личного оружия в годы Великой Отечественной войны являлся 7,62-мм револьвер Наган обр. 1895 г., отлично зарекомендовавший себя за многие десятилетия службы. Созданный бельгийским оружейником Эмилем Наганом еще в конце 1880-х годов, он обладал высокими боевыми и служебно-эксплуатационными качествами, отличаясь надежностью в действии. До 1917 года Тульским оружейным заводом (ТОЗ) выпускались два варианта револьвера "Наган” - с ударно-спусковыми механизмами одинарного и двойного действия, для вооружения ими соответственно солдат и офицеров. В РККА был принят только самовзводный образец револьвера. В 1930 году он прошел модернизацию, в его прицельные приспособления были внесены некоторые изменения, а также несколько упростилась технология изготовления. В годы Великой Отечественной войны наганы находились на вооружении офицерского и сержантского состава, в основном в частях пехоты и артиллерии.
Однако отличные боевые качества нагана не могли полностью удовлетворить все требования армии. Оружие к тому времени устарело не столько морально, сколько конструктивно. Низкая скорострельность, неудобство и длительность заряжания и экстрактирования стреляных гильз, определенный дискомфорт, создаваемый во время его ношения, когда барабан выступает за габариты оружия, - все это требовало замены револьвера более современным самозарядным пистолетом.
Проблема создания отечественного самозарядного пистолета самым серьезным образом проявилась еще в середине двадцатых годов, когда Красная Армия начала отставать в этом отношении от вооруженных сил многих зарубежных стран. После проведения ряда опытных работ конструкторы определились по самому важному вопросу - для нового отечественного пистолета был выбран очень мощный 7,62-мм пистолетный патрон, являвшийся копией германского пистолетного патрона 7,63х25 "Маузер”.
На конкурсе 1930 года победу одержал пистолет конструкции Ф. Токарева. Он занял по мощности одно из первых мест среди других образцов благодаря повышенной величине дульной энергии. Пистолет имел одну самую высокую начальную скорость пули для такого оружия - 420 м/с, что обеспечивало надежное поражение живой силы противника на расстоянии 50-75 м. Токарев, взяв за основу своего самозарядного пистолета 1930 года пистолет системы "Кольт-Браунинг”, пошел дальше американцев, значительно упростив его конструкцию применительно к нашим условиям производства. В 1931 году его принимают на вооружение РККА под обозначением "7,62-мм пистолет Токарева обр. 1930 г."(ТТ - Тула, Токарев). В процессе постановки оружия в производство в 1933 году он подвергся частичной модернизации с целью упрощения технологии его изготовления. Модернизированный пистолет Токарева был принят на вооружение в 1933 году.
С принятием ТТ на вооружение Красная Армия впервые получила действительно современный, очень мощный и в то же время надежный образец личного короткоствольного оружия. Пистолеты конструкции Токарева в годы войны получили самое широкое распространение на фронте, находясь на вооружении офицеров и генералов практически всех родов войск.
В годы Великой Отечественной войны, как и прежде, главную роль в системе индивидуального пехотного вооружения Красной Армии играла 7,62-мм винтовка конструкции Мосина обр.1891 г., а также ее модификации. Конструкция русской трехлинейки, обладавшая высокими боевыми и эксплуатационными качествами, простотой устройства и надежностью действия, обеспечила оружию столь длительную долговечность, с которой не может сравниться, пожалуй, ни один из иностранных образцов.
В 1920-х годах конструкция винтовки подверглась только косметическим изменениям, немного улучшившим боевые и эксплуатационные характеристики винтовки. Модернизированный образец под наименованием "7,62-мм винтовка обр.1891/30 гг." в 1930 году был принят на вооружение РККА. В то же время основные недостатки не были ликвидированы: значительная длина, неудачный предохранитель, устаревшая конструкция игольчатого штыка. Не устранили и основной недостаток, свойственный этому оружию, заключавшийся в том, что все винтовки пристреливались только со штыком, а в случае его утери кучность боя из них даже на коротких дистанциях резко падала, что делало их применение в бою достаточно проблематичным. Уже в ходе войны, когда перед промышленностью очень остро встала проблема наращивания валового выпуска мосинских винтовок, конструкторы и технологи Ижмаша подвергли коренному пересмотру всю технологию изготовления этого оружия в сторону ее максимального упрощения. Все это позволило значительно снизить трудоемкость изготовления винтовок и многократно увеличить их производство.
В тридцатые годы трехлинейка получила ряд специальных приспособлений, значительно расширивших ее боевые возможности. К их числу относился и винтовочно-гранатометный комплекс конструкции М. Дьяконова, предназначавшийся для поражения осколочными гранатами живой силы противника, а также закрытых целей на дальности от 150 до 850 м. Однако уже в первых боях выявились многочисленные недостатки комплекса. Это и значительный вес (более 8 кг); и невысокая мощность ружейной осколочной гранаты, и значительное рассеивание при стрельбе.; неудобство процесса заряжания; низкая живучесть ствола; большая отдача, практически исключавшая возможность ведения стрельбы с плеча, во избежание ранения гранатометчика. Поэтому пехота отказалась от системы Дьяконова, и уже в 1942 году ее постепенно изъяли из действующей армии.
До войны все производство винтовок обр. 1891/30 гг. сосредоточилось на Тульском оружейном и Ижевском машиностроительном заводах. Если в 1930 - 1940 годах Красная Армия получила около 6 000 000 мосинских винтовок, то только за 4 года войны, с 1941-го по 1945 год, советскими оружейниками было изготовлено 12 500 000 шт. (вместе с карабинами), большую часть из которых произвели ижевцы - 11 145 000.
Одновременно с совершенствованием основного оружия пехоты Красная Армия получила и новый образец - снайперскую винтовку. В 1930 году при проведении комплексных работ по усовершенствованию штатного оружия конструкторы ТОЗа разработали специальную снайперскую винтовку обр.1891/30 гг., которая отличалась от стандартного образца: наличием оптического прицела, изогнутой рукояткой затвора, лучшей кучностью стрельбы. Винтовка первоначально оснащалась 4-кратными оптическими прицелами ПТ, которые монтировались на кронштейне, чье основание крепилось к верхней плоскости ствольной коробки. В 1931 - 1932 годах их заменили более удачным усовершенствованным 4-кратным прицелом ПЕ. Его кронштейн располагался с левой стороны ложи, что улучшило точность наводки при стрельбе, а также позволяло в случае повреждения оптического прицела в бою пользоваться открытым секторным прицелом.
С переводом Красной Армии в 1940 году на новый штатный образец основного индивидуального оружия пехоты - самозарядную винтовку СВТ-40, а также унифицированную с ней снайперскую винтовку, снайперский вариант винтовки обр.1891/30 гг. сняли с вооружения, с одновременным свертыванием ее производства. Однако снайперская винтовка СВТ-40, несмотря на многочисленные достоинства, значительно уступала своей предшественнице по основному показателю для этого вида оружия - кучности стрельбы. Поэтому в начале 1942 года Ижевский машиностроительный завод возобновил производство снайперских винтовок обр.1891/30 гг., но уже под унифицированный прицел ПУ, разработанный специально для снайперских СВТ-40. Только в 1941 - 1943 годах Ижмаш передал фронту более 330 000 снайперских винтовок обр.1891/30 гг.
Одновременно с винтовкой обр.1891/30 гг. продолжали совершенствоваться и ее многочисленные разновидности. Начало тридцатых годов ознаменовалось бурным ростом в Красной Армии технических родов войск. Однако оснащение экипажей, расчетов и т.п. личным оружием отставало от требований времени. В то же время и пехотинцы отмечали избыточную длину основного образца стрелкового оружия - винтовки обр.1891/30 гг. (1660 мм со штыком), которая вызывала дополнительные трудности при размещении солдат в боевых машинах, а также во время ведения боев в сложных условиях: на улицах, в домах, траншеях, окопах, в лесу. Красной Армии требовалось два образца оружия для выполнения разнородных задач, поставленных перед войсками: винтовка для пехоты и кавалерии и карабин для технических и специальных родов войск. В результате такого решения 26 февраля 1939 года на вооружение артиллерии, инженерных войск и войск связи, отдельных подразделений кавалерийских частей принимается 7,62-мм карабин обр.1938 г., разработанный на основе винтовки обр.1891/30 гг. Он не имел штыка, был гораздо короче (1020 мм), прицельные приспособления были рассчитаны на стрельбу до 1000 м. Карабин обр.1938 г. получил самое широкое распространение в Красной Армии во время Великой Отечественной практически во всех родах войск. Только за два первых года войны Ижмаш - единственный производитель этого оружия - выпустил 1 106 510 карабинов обр.1938 г.
Опыт боевого использования винтовок и карабинов в годы Великой Отечественной войны наглядно показал, что армии нужен более компактный образец пехотного оружия, чем винтовка обр.1891/30 гг., с иной конструкцией штыка. Существующий игольчатый штык обр.1930 г. не полностью удовлетворял требованиям армии. Это связывалось с тем, что винтовки были пристреляны только со штыком, да и в ходе боя было немало проблем. В 1943 году принимается решение о замене винтовки обр.1891/30 гг. и карабина обр.1938 г. новым образцом, который предстояло разработать на их базе.
В мае 1943 года на полигонные испытания были представлены 8 штыков различных конструкций. Среди них выделялся неотъемно-откидной игольчатый штык, созданный Н. Семиным. Он крепился на карабине обр. 1938 г. В январе 1944 года с принятием на вооружение штыка, установленного на карабине обр. 1938 г. (под наименованием "7,62-мм карабин обр.1944 г."), был полностью решен вопрос о сохранении боевых качеств основного индивидуального оружия пехоты как в огневом, так и в штыковом бою. Одновременно с этим производство винтовок обр.1891/30 гг. прекращалось. Ижмаш в 1944 - 1945 годах освоил массовое производство карабина обр. 1944 г. В 1945 году к изготовлению карабина приступил Тульский оружейный завод.
В предвоенный период серьезное внимание было уделено разработке и совершенствованию самозарядных и автоматических винтовок.
В 1938 году Токарев представил на конкурс принципиально новую самозарядную винтовку, автоматика которой работала по принципу отвода пороховых газов через отверстие из канала ствола. Ударно-спусковой механизм куркового типа был рассчитан на ведение только одиночного огня. Токарев сконструировал его в виде отдельного агрегата, что значительно упростило обслуживание винтовки в полевых условиях. В 1939 году ее приняли на вооружение РККА под обозначением "7,62-мм самозарядная винтовка Токарева обр.1938 г.(СВТ-38)". К производству винтовки в том же году приступили Тульский оружейный и Ижевский машиностроительный заводы. Во время советско-финской войны 1939 - 1940 годов СВТ-38 получила боевое крещение. Тогда-то выявились и некоторые недостатки, заложенные в конструкции винтовки: избыточная масса, громоздкость, сложность в эксплуатации. В 1940 году винтовка Токарева подверглась дальнейшему усовершенствованию на основе полученного боевого опыта. С июля того же года стал выпускаться ее модернизированный образец СВТ-40.
Наряду с самозарядной винтовкой, Токарев разработал на ее базе автоматическую винтовку обр. 1940 г. (АВТ-40), выпускавшуюся в 1942 году. Ее ударно-спусковой механизм позволял вести одиночный и непрерывный огонь. Роль переводчика вида огня выполнял предохранитель. Стрельба короткими очередями разрешалась только в случае нехватки ручных пулеметов во время напряженного боя. Скорострельность АВТ-40 при стрельбе одиночными выстрелами достигала 20-25 выстр/мин, короткими очередями - 40-50 выстр/мин, при непрерывном огне - 70-80 выстр/мин. Такая переделка самозарядной винтовки в автоматическую явилась вынужденной, была вызвана малым количеством автоматического оружия в Красной Армии в самые драматичные дни войны. АВТ-40 позволяла хотя бы частично компенсировать недостаточную плотность огня пехоты. Однако конструкция винтовки не обеспечивала требуемой прочности деталей и безотказности работы автоматики. Кучность боя из этой винтовки не удовлетворяла требованиям армии. Поэтому с насыщением фронтовых частей более эффективным оружием, пистолетами-пулеметами, уже с конца 1942 года самозарядные и автоматические винтовки Токарева постепенно изымаются из войск. Тогда же практически полностью прекращается их производство. Официально приказом это было оформлено только в январе 1945 года.
В 1934 году на вооружение начальствующего состава Красной Армии принимают 7,62-мм пистолет-пулемет Дегтярева обр. 1934 г. (ППД-34). Новый пистолет-пулемет конструкции Дегтярева оказался достаточно простым и надежным в эксплуатации. По боевым характеристикам и техническому уровню он не уступал аналогичным зарубежным образцам. Однако недопонимание многими руководителями Наркомата обороны значения пистолетов-пулеметов привело к сужению их функций до вспомогательного оружия для правоохранительных органов.
Во время советско-финской войны пистолетами-пулеметами вооружались целые подразделения финской армии, это оружие показало свое преимущество перед другими видами при действиях в лесу, в населенных пунктах, укреплениях. Это поняло и наше командование.
Уже в конце декабря 1939 года Сталин лично ставит перед Наркоматом вооружения задачу расширения производства ППД. Дегтярев максимально упростил ППД. Внесенные изменения сделали это оружие более простым и дешевым в производстве. Модернизированный образец под обозначением "7,62-мм пистолет-пулемет Дегтярева обр.1940 г." (ППД-40) приняли на вооружение РККА в феврале 1940 года.
В 1940 году Ковровский завод передал Красной Армии более 80 тысяч ППД-40. С началом производства в 1941 году новой модели пистолета-пулемета ППШ выпуск ППД-40 был прекращен. И только колоссальная потребность армии в автоматическом оружии и невозможность восстановить изготовление ППД в Коврове в сжатые сроки заставили в августе сорок первого года организовать малосерийное производство пистолетов-пулеметов Дегтярева в Ленинграде на Сестрорецком инструментальном заводе им. С.П. Воскова, а в декабре к этой работе подключился завод им. А.А. Кулакова. В 1941 - 1942 годах ленинградцы изготовили 42 870 ППД-40, которые широко использовались воинами Ленинградского и Карельского фронтов.
В декабре 1940 года на вооружение РККА поступил максимально простой и дешевый пистолет-пулемет ковровского конструктора Г. Шпагина, который предпочел для изготовления своего образца использовать самую совершенную по тем временам технологию штампо-сварных конструкций. В нем только канал ствола подвергался обработке на металлообрабатывающих станках, остальные металлические детали изготавливались методом холодной штамповки из стального листа, с применением точечной и дуговой электросварки.
7,62-мм пистолет-пулемет Шпагина работал по принципу отдачи свободного затвора. Ударно-спусковой механизм допускал ведение одиночного и непрерывного огня. Очень рационально в новом пистолете-пулемете решен вопрос о сохранении устойчивости оружия при стрельбе путем введения в его конструкцию дульного тормоза - компенсатора, составляющего одно целое с кожухом ствола. Барабанный магазин был взят без каких-либо изменений от ППД-40. Высокая надежность работы этого пистолета-пулемета в любых условиях достигнута простотой его устройства и хорошими служебно-эксплуатационными качествами. Он разбирался всего на 5 частей, что обеспечивало его быстрое изучение и освоение красноармейцами.
Исключительная простота его конструкции позволила в первые же месяцы войны подключить к производству многие заводы. Уже в ходе войны конструкция пистолета-пулемета Шпагина претерпела некоторые изменения, которые вносились в результате накопленного боевого опыта и массового поточного производства. Высокие боевые качества пистолета-пулемета Шпагина обр. 1941 г. позволили ему успешно выдержать самые суровые испытания Великой Отечественной войны. Всего за четыре года войны советская оборонная промышленность выпустила 5,4 млн. пистолетов-пулеметов Шпагина.
Летом 1942 года военинженер 3-го ранга А. Судаев представил новый образец пистолета-пулемета. Автоматика 7,62-мм пистолета-пулемета Судаева (ППС) работала по принципу отдачи свободного затвора. Упрощенный ударно-спусковой механизм допускал ведение только непрерывного огня. Рациональная компоновка оружия и увеличенная длина хода затвора позволили довести темп стрельбы до 600-700 выстр/мин, что сделало возможным ведение одиночного огня кратковременным нажатием на спусковой крючок. Использование в ППС пистолетной рукоятки управления огнем и металлического откидного приклада в сочетании с дульным тормозом-компенсатором повысило устойчивость оружия, способствуя улучшению эффективности стрельбы.
Одновременно с высокими боевыми качествами новый пистолет-пулемет отличался и технологичностью. Его конструкция допускала изготовление большинства деталей на прессо-штамповочном оборудовании с применением дуговой электросварки. На производство ППС затрачивалось в два раза меньше металла и в три раза меньше времени, чем для выпуска ППШ. Летом сорок второго года пистолет-пулемет Судаева под индексом ППС-42 был принят на вооружение Красной Армии.
Несмотря на многочисленные преимущества пистолета-пулемета Судаева перед ППШ и налаживание его массового выпуска, он все же шел в качестве дополнения к уже выпускавшимся в колоссальных количествах образцам системы Шпагина.
- Статьи » Арсенал
- Mercenary 41119 0
Пулемет Максим обр.1910 г. был модернизированным вариантом британского пулемета «Максим» переделанного под патрон 7,62х54 мм и выпускался с 1910 г. до 1939 г. и с 1941 г. до 1945 г. В 1930 г. была проведена очередная модернизация оружия. На оружие был установлен откидной затыльник, новый предохранитель, расположенный на спусковом крючке, изменен прицел. На кожух пулемета был прикреплен буферный держатель для щита. Увеличено наливное отверстие и сделан кран для сливного отверстия. Пулемет получил название 7,62 станковый пулемет системы Максима образца 1910/30 г. В октябре 1941 г. пулемёт прошёл заключительную модернизацию, в ходе которой он был оснащён упрощённым прицельным приспособлением с одной прицельной планкой вместо двух, которые раньше заменялись в зависимости от стрельбы легкой или тяжёлой пулей.. В кожухе водяного охлаждения ствола для быстрой смены воды, водоналивное отверстие малого диаметра было заменено широкой горловиной. Солдаты часто убирали с пулемёта бронещит, тем самым пытаясь повысить манёвренность и добиться меньшей заметности. Для маскировки помимо камуфляжной окраски, на кожух и щит пулемёта надевали чехлы. В зимнее время «Максим» устанавливали на лыжи, санки или на лодку-волокушу, с которых и вели огонь. Пулемёты также крепили на лёгкие джипы «Виллис» или ГАЗ-64.
Пулемет представлял собой автоматическое оружие с водяным охлаждением ствола. Кожух ствола стальной, чаще всего гофрированный. Автоматика пулемета использовала отдачу ствола при его коротком ходе. Стреляные гильзы выбрасывались из оружия вперед, под стволом. Питание патронами осуществлялось из ленты, справа налево. Пулемет допускал ведение только автоматического огня с закрытого затвора. Для управления огнем пулемет имел пару вертикальных рукояток, размещенных на затыльнике ствольной коробки, и спусковую клавишу, расположенную между рукоятками. Пулемет штатно комплектовался стоечным прицелом, а дополнительно — оптическим прицелом с кратностью 2х. Для пулемета использовался колесный станок системы Соколова, комплектовавшийся стальным защитным щитом (массой около 11 кг). Станок допускал стрельбу только по наземным целям. Трофейные пулеметы использовались в Болгарии, Польше и Финляндии. Захваченные Вермахтом пулеметы использовались под обозначением «MG 216(r)». Всего было выпущено 48 тысяч пулеметов образца 1910 г. и 627 тысяч образца 1910/1930 и 1941 г. ТТХ: калибр – 7,62 мм; длина – 1067 мм; длина ствола – 721 мм; ширина хода – 505 мм; масса на станке без воды – 66 кг; масса коробки с 250 патронами – 9,88 кг; начальная скорость пули – 740 м/с; емкость кожуха – 4 литра; темп стрельбы – 600 выстрелов в минуту; дальность стрельбы – 3,9 км.
Пулемет был создан на базе станкового пулемета «Максим» и выпускался в 1925-1928 гг. От прототипа он отличался наличием воздушного охлаждения, сошек и деревянного приклада. Всего было выпущено 2 450 шт. ТТХ пулемета: калибр – 7,62 мм; длина – 1330 мм; длина ствола – 655 мм; масса – 12,9 кг; боепитание – лента на 100 или 250 патронов 7,62х54 мм; начальная скорость пули – 800 м/с; темп стрельбы – 600 выстрелов в минуту; максимальная дальность стрельбы – 2 км.

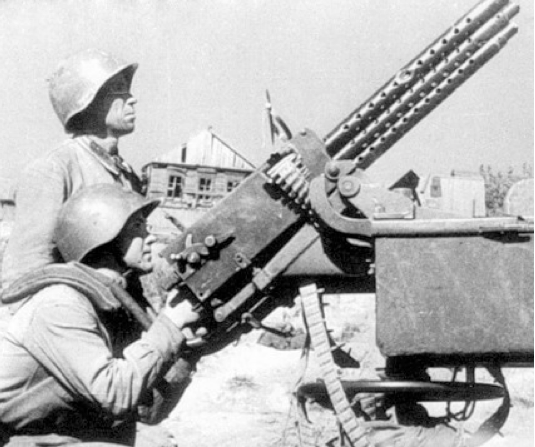

Установка представляла собой счетверённый вариант «Максима» обр.1910 г. и выпускалась с 1931 г. От обычного «Максима» она наличием устройства принудительной циркуляцией воды и большей ёмкостью пулеметных лент — на 1000 патронов вместо обычных 250. Используя зенитные кольцевые прицелы, установка была в состоянии вести эффективный огонь по низколетящим самолётам противника (на высоте до 1400 м при скорости до 500 км/час). Известны и спаренные установки. М-4 применялась в качестве стационарной, самоходной и корабельной зенитных установок, устанавливалась в кузовах автомашин, бронепоездах, железнодорожных платформах, на крышах зданий. Часто «М-4» использовались для поддержки пехоты. ТТХ установки: масса — 64,3 кг; длина 1067 мм; длина ствола – 721 мм; темп стрельбы – 1 200 -2 000 выстрелов в минуту.
Авиационный пулемет ПВ-1 воздушного охлаждения был разработан в 1926-1927 гг. на базе «Максим обр.1910» и выпускался в 1927-1940 гг. От прототипа он отличался отсутствием водяного охлаждения, бронещиты, а также имел укороченный ствол. Пулемет устанавливался, как в одиночном, так и спаренном вариантах на самолеты: И-2, И-3, И-4, И-7, И-14, И-15, И-16, Р-5, ТБ-1, У-2 и другие. С 1940 г. пулеметы стали использовать в строенных зенитных установках Токарева (626 шт.). Кроме того, неиспользованные в авиации пулеметы устанавливали на колесные станки (3 тыс.шт.). Всего было выпущено 18 тысяч единиц. ТТХ пулемета: длина – 1150 мм; длина ствола – 721 мм; масса – 14,5 кг; начальная скорость пули – 800 — 865 м/с; темп стрельбы – 750 выстрелов в минуту; эффективная дальность стрельбы – 1,4 км, боепитание – лента на 200 — 600 патронов 7,62х54 мм.
Пулемет был принят на вооружение в 1939 г. под наименованием «ДС-39». Автоматика пулемета работала за счет отвода в газовую камеру пороховых газов. Газовый поршень имел длинный ход. Газовая камера имела патрубок. Оригинальной чертой пулемета являлся двойной темп стрельбы – по наземным целям он достигал 600 выстрелов в минуту, по воздушным целям 1200 выстрелов в минуту. Сменный ствол пулемета снабжался коническим пламегасителем и поперечным оребрением. Складная рукоятка на стволе служила для переноски пулемета и облегчения смены ствола. Пулемет оснащался складным рамочным прицелом со шкалами для тяжелой и легкой пуль. Органами управления служили рычаг спуска и две рукоятки затыльника, выполненные по типу пулемета «Максим». Треножный складной станок Дегтярева который позволял вести огонь только по наземным целям. Стрельба осуществлялась из положений с колена или лежа. На станок мог устанавливаться бронещит с окном для использования оптического прицела. Для зенитной стрельбы имелся специальный станок. В июле 1941 г. выпуск был прекращен через невозможность устранения множества конструкторских просчетов. Захваченные Вермахтом пулеметы служили под обозначением MG- 218(r). Всего к началу войны было выпущено 10,3 тысяч пулеметов. ТТХ пулемета: калибр – 7,62 мм; общая длина – 1440 мм; длина пулемета – 1170 мм; длина ствола – 723 мм; количество нарезов – 4; масса пулемета – 14,3 кг; масса станка – 28 кг; боепитание – лента на 250 патронов 7,62х54 мм; начальная скорость пули – 860 м/с; темп стрельбы – 600 или 1200 выстрелов в минуту; прицельная дальность – 3 км.
Ручной пулемет «ДП» (Дегтярева, пехотный) был принят на вооружение в 1927 г. Он имел быстросменный ствол, частично скрытый защитным кожухом и оснащенный коническим съемным пламегасителем. Боепитание осуществлялось из плоских дисковых магазинов, в которых патроны располагались в один слой, пулями к центру диска. Это обеспечивало надежную подачу патронов и в тоже время имело ряд недостатков: большой мертвый вес магазина, неудобство в транспортировке и склонность магазинов к повреждениям в условиях боя. Пулемет позволял вести только автоматический огонь. Обычного предохранителя не имелось, вместо него на рукоятке был расположен автоматический предохранитель, выключавшийся при охвате рукой шейки приклада. Огонь велся с несъемных складных сошек. В 1944 г. пулемет был модернизирован и получил обозначение как ДПМ. Основными отличиями ДПМ стали перенесенная в заднюю часть ствольной коробки возвратная пружина, пистолетная рукоятка управления огнем, обычный неавтоматический предохранитель и более прочная двуногая сошка с измененным креплением к кожуху ствола. Пулемет мог устанавливаться на мотоциклы М-722. Захваченные Вермахтом пулеметы служили под обозначением «7,62-mm leichte Maschinengewehr 120(r)»). Всего было выпущено 795 тысяч пулеметов обеих модификаций. ТТХ пулемета: калибр – 7,62 мм; длина – 1266 мм; длина ствола – 604 мм; масса без магазина – 8,4 кг; масса со снаряженным магазином – 11,3 кг; емкость магазина – 47 патронов 7,62х54 мм; начальная скорость пули – 840 м/с; темп стрельбы – 600 выстрелов в минуту; прицельная дальность – 1,5 км, максимальная – 2,5 км.
Танковый пулемет ДТ был принят на вооружение в 1929 г. и представлял собой модификацию ручного пулемета ДП-27. Танковый пулемет является основным автоматическим стрелковым оружием танков, бронеавтомобилей и самоходных установок, используемым для стрельбы по наземным целям. Вместо деревянного приклада стал устанавливаться выдвижной металлический. Пулемет устанавливался на шаровую установку, позволявшую легко наводить пулемёт в горизонтальной и вертикальной плоскостях. Также пулемёт снабжался парусиновым гильзоуловителем. Питание пулемета во время стрельбы производится из специально разработанного трехрядного магазина емкостью на 63 патрона. К пулемету ДТ полагалось 15 магазинов. ДТ имел съемные сошки, так что он часто применялся экипажами подбитой бронетехники в качестве ручного пулемета. Известны случаи вооружения ими и линейных пехотных подразделений. Также ДТ пользовался популярностью в воздушно-десантных подразделениях за более компактные размеры и меньший вес. В 1944 г. была модифицирована возвратно-боевая пружина и пулемет получил обозначение ДТМ. Пулемет устанавливался на всех видах бронетехники. Всего было выпущено около 345 тысяч единиц. ТТХ пулемета: калибр – 7,62 мм; длина ствола – 1250 мм; длина ствола – 604 мм; масса – 10 кг; темп стрельбы – 600 выстрелов в минуту.
Авиационный пулемет ДА (Дегтярёв Авиационный) был разработан в 1928 г. на базе пулемета ДП. С него был снят кожух, а приклад был заменен двумя рукоятками — верхней деревянной с резиновой накладкой, которая крепилась двумя винтами к хвостовой скобе заднего прилива спусковой рамы, и нижней металлической пистолетного типа, приваренной к заднему приливу рамы. В 1930 году поступил на вооружение спаренный авиационный пулемет ДА-2. Фактически это были два соединенных вместе пулемета ДА с небольшими изменениями. Пулеметы устанавливались на самолеты Р-5, У-2, ТБ-3. Вес спаренного пулемета со снаряженными магазинами составил 25 кг. Расстояние между осями каналов стволов 193 мм. Длина установки — 1140 мм, ширина — 300 мм, емкость магазина – 60 патронов. Всего было выпущено около 1200 пулеметов.
Крупнокалиберный пулемет был разработан на базе пулемета «ДК» снятого с вооружения в 1934 г. В 1937-1938 г. прототип был доработан и в 1939 г. принят на вооружение под обозначением «12,7-мм станковый пулемет образца 1938 г. ДШК (Дегтярева-Шпагина крупнокалиберный).
Автоматика пулемета действовала за счет отвода пороховых газов. По всей длине ствола выполнено оребрение для лучшего охлаждения, на дульной части ствола крепится однокамерный дульный тормоз активного типа. Первоначально ствол оснащался «парашютообразным» дульным тормозом активного типа, позже — плоской формы. Спусковой механизм допускал ведение только автоматического огня. Устройство подачи ленты было выполнено в виде барабана с шестью открытыми каморами. Для стрельбы по наземным целям служил откидной рамочный прицел, по самолетам – зенитный кольцевой. Пулемет использовался с универсального станка системы Колесникова. Станок оснащался съемными колесами и стальным щитом, а при использовании пулемета в качестве зенитного колеса снимались, а задняя опора разводилась, образуя треногу. Кроме станка, пулемет применялся в башенных установках, на дистанционно управляемых зенитных установках, на корабельных тумбовых установках, как в одиночном исполнении, так и в спаренном, и в строенном. Захваченные Германией пулеметы использовались под обозначением MG-286(r). До конца войны было выпущено 46,1 тысяча пулеметов. ТТХ пулемета: калибр – 12,7 мм; длина пулемета – 1625 мм; длина пулемета на станке – 2600 мм; длина ствола – 1070 мм; масса пулемета - 33,5 кг; масса с лентой на станке (без щита) - 148 кг; темп стрельбы – 500 — 600 выстрелов в минуту; боепитание — лента на 50 патронов 12,7х108 мм; начальная скорость пули – 870 м/с; бронепробиваемость – 16-мм на дистанции 500 м; эффективная дальность стрельбы – 2 км; прицельная дальность – 3,5 км; зона обстрела по высоте – 1,8 км; расчет – 2 человека.

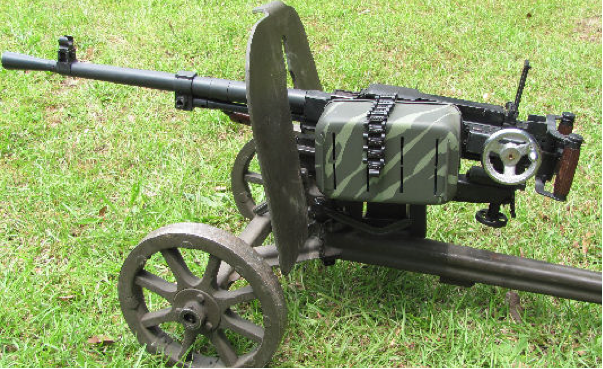

Пулемет был разработан в 1943 г. на Ковровском пулеметном заводе под обозначением «7,62мм станковый пулемет конструкции Горюнова обр. 1943 г» или СГ-43. Он имел быстросменный ствол с рукояткой. Ведение интенсивной стрельбы очередями возможно до 500 выстрелов, после чего необходимо было заменить или охладить ствол. На пулеметах СГ-43 ствол снаружи гладкий, на пулеметах СГМ — с продольными долами для облегчения и улучшения теплообмена. Пулемет использовался с колесного станка конструкции Дегтярева, позже — с пехотного станка-треноги.
На пулемет мог устанавливаться ракурсный прицел. Выпускались следующие варианты: СГМ — станковый модернизированный, устанавливается на колесный или треножный станок; СГМБ — бронетранспортёрный, устанавливается на переднем, боковом или заднем кронштейне бронетранспортёра; СГМТ - танковый, устанавливается внутри башни танка на кронштейне люльки пушки и оснащался электроспуском. До конца войны было выпущено свыше 80 тысячи единиц. ТТХ пулемета: калибр – 7,62 мм; длина станка – 1300 мм; длина – 1150 мм; длина ствола – 720 мм; количество нарезов ствола – 4; масса пулемета — 13,8 кг, 36,9 кг — на колёсном станке, 27,7 кг — на треножном станке; боепитание – лента на 200 или 250 патронов 7,62х54 мм; начальная скорость пули – 800 — 865 м/с; темп стрельбы – 500 -700 выстрелов в минуту; прицельная дальность стрельбы – 2 — 2,3 км.
Пулемет ШКАС (Шпитального -Комарицкого авиационный скорострельный) принят на вооружение в 1932 г. и выпускался в трех вариантах: турельном, крыльевом и синхронном. Турельный вариант устанавливался на самолетах Ил-4, Пе-8, ТБ-4, ТБ-3, Ер-2, ДБ-3, СБ, У-2, Р-5 и других. Крыльевой вариант устанавливался на истребителях И-16 и штурмовиках Ил-2, а синхронный — на истребителях И-16, И-153, ЛАГГ-3, Як-1, Як-7. Пулеметы устанавливали и на торпедные катера Г-5 и Д-3. Автоматика пулемета действовала на отводе части пороховых газов. Спусковой механизм обеспечивает ведение только непрерывного огня. Пулемет оснащался предохранителем флажкового типа. Питание патронами производилось из металлической звеньевой разъемной ленты. Высокий темп стрельбы в пулемете был получен за счет короткого хода подвижных частей автоматики и совмещения ряда операций по перезаряжанию. Для пулемета изготавливались специальные авиационные патроны. В 1936 г. была разработана механическая спарка пулемётов ШКАС, в которой суммарный темп стрельбы двух пулемётов был доведен до 6 тысяч выстрелов в минуту. В 1939 г. был создан турельный пулемет УльтраШКАС с темпом стрельбы 2800 — 3000 выстрелов в минуту. Всего было выпущено 151,5 тысяч штук. ТТХ пулемета: калибр – 7,62 мм; длина — 1200 мм; масса – 9,8 — 2,6 кг; боепитание – лента на 250 патронов 7,62х54 мм; начальная скорость пули – 775 — 880 м/с; темп стрельбы – 1650 — 1800 выстрелов в минуту.
Пулемет ШВАК (Шпитальный-Владимиров авиационный крупнокалиберный) был разработан на базе пулемета ШКАС и принят на вооружение в 1934 г. Пулемёт изготавливался в крыльевом, турельном, синхронном и моторном вариантах. Всего было выпущено 92 единицы и в 1936 г. производство прекращено. ТТХ пулемета: калибр – 12,7 мм; длина – 1726 мм; длина ствола – 1246 мм; число нарезов ствола – 8; масса – 40 кг; боеприпасы — 12,7х108 мм; начальная скорость пули – 810 — 830 м/с; темп стрельбы – 700 — 800 выстрелов в минуту; бронепробиваемость на дистанции 350 м – 20 мм.
Пулемет УБ (универсальный Березина) был принят на вооружение в 1941 г. и выпускался в трех модификациях в зависимости от места установки: УБС (синхронный – для стрельбы сквозь плоскости вращения), УБК (крыльевой), УБТ (турельный). Основные детали и механизмы всех трех вариантов пулемета были одинаковыми, за исключением спускового и ударного механизмов, в которые были внесены некоторые изменения, связанные со спецификой их применения. Синхронный пулемет устанавливался на истребителях И-15, И-153БС, Як-1б, Як-3, Як-7б, Як-9, МиГ-3 и ЛаГГ-3. Кормовой пулемет был установлен на бомбардировщике Пе-2 и учебном самолете УТИ МиГ-15. Турельный пулемет Березина был установлен на бомбардировщиках СБ, Пе-2, Ер-2, Ил-2, Ту-2, Ил-4 и Пе-8. Автоматика пулемета работала за счет энергии газов, отводимых из канала ствола. Для обеспечения надежности подачи ленты возвратная пружина была сделана многожильной. Всего было выпущено 131,3 тысячи пулеметов. ТТХ пулемета: калибр – 12,7 мм; длина – 1347 — 1397 мм; масса – 21 кг; начальная скорость пули – 700 — 1050 м/с; темп стрельбы – 814 – 850 выстрелов в минуту.
Вторая мировая война была величайшим и самым кровопролитным конфликтом в истории человечества. Погибали миллионы, империи поднимались и рушились, и сложно найти уголок на планете так или иначе не затронутый той войной. И во многом это была война технологий, война вооружений.
Наша сегодняшняя статья — своеобразный «Топ 11» о лучшем солдатском оружии на полях сражений Второй мировой. Миллионы простых мужчин положились на него в боях, заботились о нем, несли с собой в городах Европы, пустынях , и в душных джунглях южной части . Оружие, которое зачастую давало им кусочек преимущества над своими врагами. Оружие, которое спасло их жизни и убивало врагов.
Немецкая штурмовая винтовка, автомат. По сути, первый представитель всего современного поколения автоматов и штурмовых винтовок. Известен еще под названиями MP 43 и MP 44 . Не мог стрелять длинными очередями, однако имел гораздо более высокую точность и дальность выстрела по сравнению с прочими автоматами того времени, снаряженными обычными пистолетными патронами. Дополнительно на StG 44 можно было устанавливать телескопические прицелы, гранатомёты, а так же специальные приспособления для стрельбы из укрытий. Массово производился в Германии 1944 года. Всего во время войны было выпущено более 400 тысяч экземпляров.
10. Mauser 98k
Вторая мировая стала лебединой песней для многозарядных ружей. Они доминировали в вооруженных конфликтах с конца 19 века. А некоторыми армиями долго использовались и после войны. На основе тогдашней военной доктрины — армии, в первую очередь, воевали друг с другом на дальних расстояниях и на открытой местности. Mauser 98k были предназначен именно для этого.
Mauser 98k был основой пехотного вооружения немецкой армии и оставался в производстве вплоть до капитуляции Германии в 1945 году. Среди всех винтовок, что несли службу в годы войны Маузер считается одной их лучших. Во всяком случае, самими немцами. Даже после введения полуавтоматического и автоматического оружия, немцы оставались с Mauser 98k, отчасти из тактических соображений (они основывали свою пехотную тактику от легких пулеметов, а не от стрелков). В Германии разработали первую в мире штурмовую винтовку, правда уже в конце войны. Но она никогда не видела широкого применения. Mauser 98k оставался основным оружием с которым большинство немецких солдат сражались и умирали.
9. The M1 карабин
М1 Гаранд и пистолет-пулемет Томпсона были конечно великолепны, но у каждого из них были свои серьезные недостатки. Они были чрезвычайно неудобными для солдат поддержки при ежедневном использовании.
Для подносчиков боеприпасов, минометных расчетов, артиллеристов и других подобных войск, они были не особо удобны и не обеспечивали надлежащей эффективности в ближнем бою. Нужно было оружие, которое можно было бы легко убирать и быстро использовать. Им стал The M1 Carbine. Это было не самое мощное огнестрельное оружие в той войне, но он был легкий, маленький, точный, и в умелых руках, такой же смертоносный, как и более мощное оружие. Винтовка имела массу всего 2,6 — 2,8 кг. Американские десантники также оценили М1 карабин из-за простоты его использования, и часто прыгали в бой вооружившись вариантом со складным прикладом. В США было выпущено более шести миллионов карабинов М1 во время войны. Некоторые вариации на основе М1 все еще производятся и используются и сегодня военными и гражданскими лицами.
8. MP40
Хотя этот автомат никогда не был в большом количестве в качестве основного вооружения для пехотинцев, немецкие MP40 стали повсеместным символом немецкого солдата во Второй мировой войне, да и вообще, нацистов в целом. Похоже, что в каждом фильме о войне есть немец с этим автоматом. Но на самом деле, MP4 никогда не был стандартным оружием пехоты. Обычно использовался десантниками, командирами отделения, танкистами и спецназовцами.
Был особенно незаменим на против русских, где точность и сила длинноствольных винтовок в значительной степени терялась в уличных боях. Тем ни менее, пистолеты-пулеметы MP40 были настолько эффективны, что они заставили германское командование пересмотреть свои взгляды на полу-автоматическое оружие, что и привело к созданию первой штурмовой винтовки. Как бы там не было, MP40 несомненно был одним из великих пистолетов-пулеметов войны, и стал символом эффективности и мощи немецкого солдата.
7. Ручные гранаты
Конечно, винтовки и автоматы можно считать основным оружием пехоты. Но как не упомянуть огромную роль использования различных пехотных гранат. Мощные, легкие, идеального размера для метания, гранаты были бесценным инструментом для близкой атаки боевых позиций противника. Кроме эффекта прямого и осколочного поражения, гранаты всегда имели и огромный шоковый и деморализующий эффект. Начиная от знаменитых «лимонок» в русской и американской армиях и заканчивая немецкой гранатой «на палке» (по прозвищу “potato masher” благодаря своей длинной ручке). Винтовка может нанести много вреда телу бойца, но раны нанесенные осколочными гранатами, это нечто другое.
6. Lee Enfield
Знаменитая британская винтовка получившая множество модификаций и ведущая свою славную историю еще с конца 19 века. Использовалась во множестве исторических, боевых конфликтов. В том числе конечно, в Первой и Второй мировых войнах. Во Второй мировой винтовка активно модифицировалась и снабжалась различными прицелами для снайперской стрельбы. Успела «поработать» в Корее, Вьетнаме и Малайе. Вплоть до 70 годов часто применялась для тренировки снайперов разных стран.
5. Luger PO8
Один из самых желанных боевых сувениров для любого солдата союзников — Luger PO8. Это может показаться немного странным для описания смертоносного оружия, но Luger PO8 был воистину произведением искусства и множество коллекционеров оружия имеют его в своих коллекциях. С шикарным дизайном, чрезвычайно удобный в руке и производимый по самым высоким стандартам. К тому же, пистолет имел весьма высокую точность стрельбы и стал своеобразным символом оружия нацистов.
Разработанный как автоматический пистолет на замену револьверов, Люгер высоко ценился не только за его уникальный дизайн, но и за длительный срок службы. Он остается и сегодня наиболее «коллекционным» немецким оружием той войны. Периодически появляется в качестве личного боевого оружия и в нынешнее время.
4. KA-BAR боевой нож
Вооружение и снаряжение солдат любой войны немыслимо без упоминания об использовании так называемых траншейных ножей. Незаменимый помощник любого солдата для самых разных ситуаций. Им можно рыть ямы, открывать консервы, использовать для охоты и расчистки пути в глухом лесу и разумеется, применять в кровавом рукопашном бою. Произведено всего более полутора миллионов за годы войны. Широчайшее применение получил при использовании бойцами морской пехоты США в тропических джунглях островов в Тихом океане. И сегодня KA-BAR нож остаётся одним из величайших ножей из когда либо созданных.
3. Автомат Thompson
Разработанный в США еще в 1918 году Thompson стал одним из самых культовых пистолетов-пулеметов в истории. Во Второй мировой наибольшее распространение получил «Томпсон» М1928А1. Несмотря на свой вес (более 10 кг и был тяжелее, чем большинство пистолетов-пулеметов), это было очень популярное оружие для разведчиков, сержантов, спецназовцев, и десантников. В общем, всех кто ценил убойную силу и выкую скорострельность.
Не смотря на то, что производство этого оружия было прекращено после войны, Томпсон по-прежнему «светится» по всему миру в руках военных и полувоенных формирований. Его замечали даже в Боснийской войне. Для солдат Второй мировой служил бесценным боевым инструментом с которым они сражались пройдя через всю Европу и Азию.
2. ППШ-41
Пистолет-пулемет системы Шпагина образца 1941 года. Использовался в зимней войне с Финляндией. В обороне у советских войск использующих ППШ было гораздо больше шансов уничтожить врага по ближних расстояниях, чем с популярной русской винтовкой Мосина. Войскам нужны были в первую очередь высокие показатели огня на коротких дистанциях в условиях городских боёв. Настоящее чудо массового производства, ППШ был максимально прост в изготовлении (в разгар войны русские заводы производили до 3000 автоматов в день), очень надежен и предельно прост в использовании. Мог вести огонь как очередями так и одиночными выстрелами.
Оснащенный барабанным магазином с 71 патроном этот автомат давал русским огневое превосходство на ближней дистанции. ППШ был настолько эффективными, что русское командование вооружало им целые полки и дивизии. Но, пожалуй, лучшим свидетельством популярности этого оружия была его высочайшая оценка среди немецких войск. Солдаты вермахта охотно использовали трофейные автоматы ППШ в течении всей войны.
1. M1 Garand
В начале войны, почти каждый американский пехотинец, в каждом крупном подразделении был вооружен винтовкой. Они были точны и надежны, но требовали после каждого выстрела от солдата вручную удалить отработанные гильзы и сделать перезарядку. Это было приемлемо для снайперов, но существенно ограничивало скорость прицеливания и общий темп стрельбы. Желая увеличить возможность интенсивно вести огонь, в американской армии была введена в эксплуатацию одна из самых известных винтовок всех времен -М1 Гаранд. Паттон назвал ее “величайшим оружием из когда-либо изобретенных,” и винтовка заслужила эту высокую похвалу.
Она была проста в использовании и уходе, с быстрой перезарядкой и дала армии США превосходство в скорострельности. М1 служил верой и правдой военным в действующей армии США вплоть до 1963 года. Но даже сегодня, эту винтовку используют его в качестве церемониального оружия и кроме того, она высоко ценится в качестве охотничьего оружия среди гражданского населения.
Статья является немного измененным и дополненным переводом материалов с сайта warhistoryonline.com . Понятное дело, что представленная «топовость» оружия может вызвать замечания у любителей военной истории разных стран. Так что, дорогие читатели WAR.EXE, выдвигайте свои справедливые версии и мнения.
https://youtu.be/6tvOqaAgbjs
7,62-ММ РЕВОЛЬВЕР "НАГАН” ОБР. 1895 Г.
Одним из наиболее распространенных в Красной Армии образцов личного оружия в годы Великой Отечественной войны являлся 7,62-мм револьвер Наган обр. 1895 г., отлично зарекомендовавший себя за многие десятилетия службы. Созданный бельгийским оружейником Эмилем Наганом еще в конце 1880-х годов, он обладал высокими боевыми и служебно-эксплуатационными качествами, отличаясь надежностью в действии. До 1917 года Тульским оружейным заводом (ТОЗ) выпускались два варианта револьвера "Наган” - с ударно-спусковыми механизмами одинарного и двойного действия, для вооружения ими соответственно солдат и офицеров. В РККА был принят только самовзводный образец револьвера. В 1930 году он прошел модернизацию, в его прицельные приспособления были внесены некоторые изменения, а также несколько упростилась технология изготовления. В годы Великой Отечественной войны наганы находились на вооружении офицерского и сержантского состава, в основном в частях пехоты и артиллерии.
Однако отличные боевые качества нагана не могли полностью удовлетворить все требования армии. Оружие к тому времени устарело не столько морально, сколько конструктивно. Низкая скорострельность, неудобство и длительность заряжания и экстрактирования стреляных гильз, определенный дискомфорт, создаваемый во время его ношения, когда барабан выступает за габариты оружия, - все это требовало замены револьвера более современным самозарядным пистолетом.
Масса в боевом положении - 834 г, боевая скорострельность - до 21 выстр./ мин., ёмкость барабана - 7 патронов, прицельная дальность стрельбы - 25 м.
7,62-ММ ПИСТОЛЕТ ТОКАРЕВА ОБР. 1933 Г. (ТТ)
Проблема создания отечественного самозарядного пистолета самым серьезным образом проявилась еще в середине двадцатых годов, когда Красная Армия начала отставать в этом отношении от вооруженных сил многих зарубежных стран. После проведения ряда опытных работ конструкторы определились по самому важному вопросу - для нового отечественного пистолета был выбран очень мощный 7,62-мм пистолетный патрон, являвшийся копией германского пистолетного патрона 7,63х25 "Маузер”.
На конкурсе 1930 года победу одержал пистолет конструкции Ф. Токарева. Он занял по мощности одно из первых мест среди других образцов благодаря повышенной величине дульной энергии. Пистолет имел одну самую высокую начальную скорость пули для такого оружия - 420 м/с, что обеспечивало надежное поражение живой силы противника на расстоянии 50-75 м. Токарев, взяв за основу своего самозарядного пистолета 1930 года пистолет системы "Кольт-Браунинг”, пошел дальше американцев, значительно упростив его конструкцию применительно к нашим условиям производства. В 1931 году его принимают на вооружение РККА под обозначением "7,62-мм пистолет Токарева обр. 1930 г."(ТТ - Тула, Токарев). В процессе постановки оружия в производство в 1933 году он подвергся частичной модернизации с целью упрощения технологии его изготовления. Модернизированный пистолет Токарева был принят на вооружение в 1933 году.
С принятием ТТ на вооружение Красная Армия впервые получила действительно современный, очень мощный и в то же время надежный образец личного короткоствольного оружия. Пистолеты конструкции Токарева в годы войны получили самое широкое распространение на фронте, находясь на вооружении офицеров и генералов практически всех родов войск.
Масса в боевом положении - 910 г., боевая скорострельность - до 34 выстр./ мин., ёмкость магазина - 8 патронов, прицельная дальность стрельбы - 25 м.
7,62-ММ МАГАЗИННАЯ ВИНТОВКА ОБР. 1891/30 ГГ.
В годы Великой Отечественной войны, как и прежде, главную роль в системе индивидуального пехотного вооружения Красной Армии играла 7,62-мм винтовка конструкции Мосина обр.1891 г., а также ее модификации. Конструкция русской трехлинейки, обладавшая высокими боевыми и эксплуатационными качествами, простотой устройства и надежностью действия, обеспечила оружию столь длительную долговечность, с которой не может сравниться, пожалуй, ни один из иностранных образцов.
В 1920-х годах конструкция винтовки подверглась только косметическим изменениям, немного улучшившим боевые и эксплуатационные характеристики винтовки. Модернизированный образец под наименованием "7,62-мм винтовка обр.1891/30 гг." в 1930 году был принят на вооружение РККА. В то же время основные недостатки не были ликвидированы: значительная длина, неудачный предохранитель, устаревшая конструкция игольчатого штыка. Не устранили и основной недостаток, свойственный этому оружию, заключавшийся в том, что все винтовки пристреливались только со штыком, а в случае его утери кучность боя из них даже на коротких дистанциях резко падала, что делало их применение в бою достаточно проблематичным. Уже в ходе войны, когда перед промышленностью очень остро встала проблема наращивания валового выпуска мосинских винтовок, конструкторы и технологи Ижмаша подвергли коренному пересмотру всю технологию изготовления этого оружия в сторону ее максимального упрощения. Все это позволило значительно снизить трудоемкость изготовления винтовок и многократно увеличить их производство.
В тридцатые годы трехлинейка получила ряд специальных приспособлений, значительно расширивших ее боевые возможности. К их числу относился и винтовочно-гранатометный комплекс конструкции М. Дьяконова, предназначавшийся для поражения осколочными гранатами живой силы противника, а также закрытых целей на дальности от 150 до 850 м. Однако уже в первых боях выявились многочисленные недостатки комплекса. Это и значительный вес (более 8 кг); и невысокая мощность ружейной осколочной гранаты, и значительное рассеивание при стрельбе.; неудобство процесса заряжания; низкая живучесть ствола; большая отдача, практически исключавшая возможность ведения стрельбы с плеча, во избежание ранения гранатометчика. Поэтому пехота отказалась от системы Дьяконова, и уже в 1942 году ее постепенно изъяли из действующей армии.
До войны все производство винтовок обр. 1891/30 гг. сосредоточилось на Тульском оружейном и Ижевском машиностроительном заводах. Если в 1930 - 1940 годах Красная Армия получила около 6 000 000 мосинских винтовок, то только за 4 года войны, с 1941-го по 1945 год, советскими оружейниками было изготовлено 12 500 000 шт. (вместе с карабинами), большую часть из которых произвели ижевцы - 11 145 000.
Масса в боевом положении - 4,6 кг., боевая скорострельность - 10-12 выстр./ мин., ёмкость магазина - 5 патронов, прицельная дальность стрельбы - 1000 м.
7,62-ММ СНАЙПЕРСКАЯ ВИНТОВКА ОБР. 1891/30 ГГ.
Одновременно с совершенствованием основного оружия пехоты Красная Армия получила и новый образец - снайперскую винтовку. В 1930 году при проведении комплексных работ по усовершенствованию штатного оружия конструкторы ТОЗа разработали специальную снайперскую винтовку обр.1891/30 гг., которая отличалась от стандартного образца: наличием оптического прицела, изогнутой рукояткой затвора, лучшей кучностью стрельбы. Винтовка первоначально оснащалась 4-кратными оптическими прицелами ПТ, которые монтировались на кронштейне, чье основание крепилось к верхней плоскости ствольной коробки. В 1931 - 1932 годах их заменили более удачным усовершенствованным 4-кратным прицелом ПЕ. Его кронштейн располагался с левой стороны ложи, что улучшило точность наводки при стрельбе, а также позволяло в случае повреждения оптического прицела в бою пользоваться открытым секторным прицелом.
С переводом Красной Армии в 1940 году на новый штатный образец основного индивидуального оружия пехоты - самозарядную винтовку СВТ-40, а также унифицированную с ней снайперскую винтовку, снайперский вариант винтовки обр.1891/30 гг. сняли с вооружения, с одновременным свертыванием ее производства. Однако снайперская винтовка СВТ-40, несмотря на многочисленные достоинства, значительно уступала своей предшественнице по основному показателю для этого вида оружия - кучности стрельбы. Поэтому в начале 1942 года Ижевский машиностроительный завод возобновил производство снайперских винтовок обр.1891/30 гг., но уже под унифицированный прицел ПУ, разработанный специально для снайперских СВТ-40. Только в 1941 - 1943 годах Ижмаш передал фронту более 330 000 снайперских винтовок обр.1891/30 гг.
7,62-ММ КАРАБИН ОБР. 1938 Г.
Одновременно с винтовкой обр.1891/30 гг. продолжали совершенствоваться и ее многочисленные разновидности. Начало тридцатых годов ознаменовалось бурным ростом в Красной Армии технических родов войск. Однако оснащение экипажей, расчетов и т.п. личным оружием отставало от требований времени. В то же время и пехотинцы отмечали избыточную длину основного образца стрелкового оружия - винтовки обр.1891/30 гг. (1660 мм со штыком), которая вызывала дополнительные трудности при размещении солдат в боевых машинах, а также во время ведения боев в сложных условиях: на улицах, в домах, траншеях, окопах, в лесу. Красной Армии требовалось два образца оружия для выполнения разнородных задач, поставленных перед войсками: винтовка для пехоты и кавалерии и карабин для технических и специальных родов войск. В результате такого решения 26 февраля 1939 года на вооружение артиллерии, инженерных войск и войск связи, отдельных подразделений кавалерийских частей принимается 7,62-мм карабин обр.1938 г., разработанный на основе винтовки обр.1891/30 гг. Он не имел штыка, был гораздо короче (1020 мм), прицельные приспособления были рассчитаны на стрельбу до 1000 м. Карабин обр.1938 г. получил самое широкое распространение в Красной Армии во время Великой Отечественной практически во всех родах войск. Только за два первых года войны Ижмаш - единственный производитель этого оружия - выпустил 1 106 510 карабинов обр.1938 г.
7,62-ММ КАРАБИН ОБР. 1944 Г.
Опыт боевого использования винтовок и карабинов в годы Великой Отечественной войны наглядно показал, что армии нужен более компактный образец пехотного оружия, чем винтовка обр.1891/30 гг., с иной конструкцией штыка. Существующий игольчатый штык обр.1930 г. не полностью удовлетворял требованиям армии. Это связывалось с тем, что винтовки были пристреляны только со штыком, да и в ходе боя было немало проблем. В 1943 году принимается решение о замене винтовки обр.1891/30 гг. и карабина обр.1938 г. новым образцом, который предстояло разработать на их базе.
В мае 1943 года на полигонные испытания были представлены 8 штыков различных конструкций. Среди них выделялся неотъемно-откидной игольчатый штык, созданный Н. Семиным. Он крепился на карабине обр. 1938 г. В январе 1944 года с принятием на вооружение штыка, установленного на карабине обр. 1938 г. (под наименованием "7,62-мм карабин обр.1944 г."), был полностью решен вопрос о сохранении боевых качеств основного индивидуального оружия пехоты как в огневом, так и в штыковом бою. Одновременно с этим производство винтовок обр.1891/30 гг. прекращалось. Ижмаш в 1944 - 1945 годах освоил массовое производство карабина обр. 1944 г. В 1945 году к изготовлению карабина приступил Тульский оружейный завод.
Масса в боевом положении - 4,08 кг., боевая скорострельность - 10-12 выстр./ мин., ёмкость магазина - 5 патронов, прицельная дальность стрельбы - 1000 м.
7,62-ММ САМОЗАРЯДНАЯ ВИНТОВКА ТОКАРЕВА ОБР. 1940 Г. (СВТ-40)
В предвоенный период серьезное внимание было уделено разработке и совершенствованию самозарядных и автоматических винтовок.
В 1938 году Токарев представил на конкурс принципиально новую самозарядную винтовку, автоматика которой работала по принципу отвода пороховых газов через отверстие из канала ствола. Ударно-спусковой механизм куркового типа был рассчитан на ведение только одиночного огня. Токарев сконструировал его в виде отдельного агрегата, что значительно упростило обслуживание винтовки в полевых условиях. В 1939 году ее приняли на вооружение РККА под обозначением "7,62-мм самозарядная винтовка Токарева обр.1938 г.(СВТ-38)". К производству винтовки в том же году приступили Тульский оружейный и Ижевский машиностроительный заводы. Во время советско-финской войны 1939 - 1940 годов СВТ-38 получила боевое крещение. Тогда-то выявились и некоторые недостатки, заложенные в конструкции винтовки: избыточная масса, громоздкость, сложность в эксплуатации. В 1940 году винтовка Токарева подверглась дальнейшему усовершенствованию на основе полученного боевого опыта. С июля того же года стал выпускаться ее модернизированный образец СВТ-40.
Наряду с самозарядной винтовкой, Токарев разработал на ее базе автоматическую винтовку обр. 1940 г. (АВТ-40), выпускавшуюся в 1942 году. Ее ударно-спусковой механизм позволял вести одиночный и непрерывный огонь. Роль переводчика вида огня выполнял предохранитель. Стрельба короткими очередями разрешалась только в случае нехватки ручных пулеметов во время напряженного боя. Скорострельность АВТ-40 при стрельбе одиночными выстрелами достигала 20-25 выстр/мин, короткими очередями - 40-50 выстр/мин, при непрерывном огне - 70-80 выстр/мин. Такая переделка самозарядной винтовки в автоматическую явилась вынужденной, была вызвана малым количеством автоматического оружия в Красной Армии в самые драматичные дни войны. АВТ-40 позволяла хотя бы частично компенсировать недостаточную плотность огня пехоты. Однако конструкция винтовки не обеспечивала требуемой прочности деталей и безотказности работы автоматики. Кучность боя из этой винтовки не удовлетворяла требованиям армии. Поэтому с насыщением фронтовых частей более эффективным оружием, пистолетами-пулеметами, уже с конца 1942 года самозарядные и автоматические винтовки Токарева постепенно изымаются из войск. Тогда же практически полностью прекращается их производство. Официально приказом это было оформлено только в январе 1945 года.
Масса в боевом положении - 4,51 кг., боевая скорострельность - 25 выстр./ мин., ёмкость магазина - 10 патронов, прицельная дальность стрельбы - 1500 м.
7,62-ММ ПИСТОЛЕТ-ПУЛЕМЕТ ДЕГТЯРЕВА ОБР. 1940 Г. (ППД-40)
В 1934 году на вооружение начальствующего состава Красной Армии принимают 7,62-мм пистолет-пулемет Дегтярева обр. 1934 г. (ППД-34). Новый пистолет-пулемет конструкции Дегтярева оказался достаточно простым и надежным в эксплуатации. По боевым характеристикам и техническому уровню он не уступал аналогичным зарубежным образцам. Однако недопонимание многими руководителями Наркомата обороны значения пистолетов-пулеметов привело к сужению их функций до вспомогательного оружия для правоохранительных органов.
Во время советско-финской войны пистолетами-пулеметами вооружались целые подразделения финской армии, это оружие показало свое преимущество перед другими видами при действиях в лесу, в населенных пунктах, укреплениях. Это поняло и наше командование.
Уже в конце декабря 1939 года Сталин лично ставит перед Наркоматом вооружения задачу расширения производства ППД. Дегтярев максимально упростил ППД. Внесенные изменения сделали это оружие более простым и дешевым в производстве. Модернизированный образец под обозначением "7,62-мм пистолет-пулемет Дегтярева обр.1940 г." (ППД-40) приняли на вооружение РККА в феврале 1940 года.
В 1940 году Ковровский завод передал Красной Армии более 80 тысяч ППД-40. С началом производства в 1941 году новой модели пистолета-пулемета ППШ выпуск ППД-40 был прекращен. И только колоссальная потребность армии в автоматическом оружии и невозможность восстановить изготовление ППД в Коврове в сжатые сроки заставили в августе сорок первого года организовать малосерийное производство пистолетов-пулеметов Дегтярева в Ленинграде на Сестрорецком инструментальном заводе им. С.П. Воскова, а в декабре к этой работе подключился завод им. А.А. Кулакова. В 1941 - 1942 годах ленинградцы изготовили 42 870 ППД-40, которые широко использовались воинами Ленинградского и Карельского фронтов.
Масса в боевом положении - 5,4кг., боевая скорострельность: одиночным огнём - 30-40 выстр./ мин., очередями - 100 выстр./ мин., ёмкость магазина -71патрон, прицельная дальность стрельбы - 500 м.
7,62-ММ ПИСТОЛЕТ-ПУЛЕМЕТ ШПАГИНА ОБР. 1941 Г. (ППШ)
В декабре 1940 года на вооружение РККА поступил максимально простой и дешевый пистолет-пулемет ковровского конструктора Г. Шпагина, который предпочел для изготовления своего образца использовать самую совершенную по тем временам технологию штампо-сварных конструкций. В нем только канал ствола подвергался обработке на металлообрабатывающих станках, остальные металлические детали изготавливались методом холодной штамповки из стального листа, с применением точечной и дуговой электросварки.
7,62-мм пистолет-пулемет Шпагина работал по принципу отдачи свободного затвора. Ударно-спусковой механизм допускал ведение одиночного и непрерывного огня. Очень рационально в новом пистолете-пулемете решен вопрос о сохранении устойчивости оружия при стрельбе путем введения в его конструкцию дульного тормоза - компенсатора, составляющего одно целое с кожухом ствола. Барабанный магазин был взят без каких-либо изменений от ППД-40. Высокая надежность работы этого пистолета-пулемета в любых условиях достигнута простотой его устройства и хорошими служебно-эксплуатационными качествами. Он разбирался всего на 5 частей, что обеспечивало его быстрое изучение и освоение красноармейцами.
Исключительная простота его конструкции позволила в первые же месяцы войны подключить к производству многие заводы. Уже в ходе войны конструкция пистолета-пулемета Шпагина претерпела некоторые изменения, которые вносились в результате накопленного боевого опыта и массового поточного производства. Высокие боевые качества пистолета-пулемета Шпагина обр. 1941 г. позволили ему успешно выдержать самые суровые испытания Великой Отечественной войны. Всего за четыре года войны советская оборонная промышленность выпустила 5,4 млн. пистолетов-пулеметов Шпагина.
Масса в боевом положении; с дисковым магазином - 5,3 кг., с секторным магазином - 4,1 кг., боевая скорострельность: одиночным огнём - 30-40 выстр./ мин., очередями - 100 выстр./ мин., ёмкость магазина: дискового - 71патрон, секторного - 35 патронов, прицельная дальность стрельбы - 500 м., (с 1942 года - 200 м.)
7,62-ММ ПИСТОЛЕТ-ПУЛЕМЕТ СУДАЕВА ОБР. 1943 Г. (ППС)
Летом 1942 года военинженер 3-го ранга А. Судаев представил новый образец пистолета-пулемета. Автоматика 7,62-мм пистолета-пулемета Судаева (ППС) работала по принципу отдачи свободного затвора. Упрощенный ударно-спусковой механизм допускал ведение только непрерывного огня. Рациональная компоновка оружия и увеличенная длина хода затвора позволили довести темп стрельбы до 600-700 выстр/мин, что сделало возможным ведение одиночного огня кратковременным нажатием на спусковой крючок. Использование в ППС пистолетной рукоятки управления огнем и металлического откидного приклада в сочетании с дульным тормозом-компенсатором повысило устойчивость оружия, способствуя улучшению эффективности стрельбы.
Одновременно с высокими боевыми качествами новый пистолет-пулемет отличался и технологичностью. Его конструкция допускала изготовление большинства деталей на прессо-штамповочном оборудовании с применением дуговой электросварки. На производство ППС затрачивалось в два раза меньше металла и в три раза меньше времени, чем для выпуска ППШ. Летом сорок второго года пистолет-пулемет Судаева под индексом ППС-42 был принят на вооружение Красной Армии.
Несмотря на многочисленные преимущества пистолета-пулемета Судаева перед ППШ и налаживание его массового выпуска, он все же шел в качестве дополнения к уже выпускавшимся в колоссальных количествах образцам системы Шпагина.
Масса в боевом положении - 3,67 кг., боевая скорострельность -100 выстр./ мин., ёмкость магазина - 35 патронов, прицельная дальность стрельбы - 200 м.
РГД-33 (РГД-33) 1933
Советская ручная граната РГД-33 относится к противопехотным осколочным ручным гранатам дистанционного действия двойного типа. Это означает, что она предназначена для поражения личного состава противника осколками корпуса при своем взрыве. К цели граната доставляется только за счет ее броска рукой солдата. Дистанционного действия — означает, что граната взорвется через определенный срок (3.5- 4 сек.) независимо от иных условий после того, как солдат совершит бросок. Двойного типа — означает, что граната может использоваться как наступательная, т.е. осколки гранаты имеют небольшую массу и летят на дальность, меньшую чем возможная дальность броска; или же как оборонительная, т.е осколки летят на дальность, превышающую дальность броска. Двойное действие достигается за счет надевания на гранату так называемой «рубашки» — чехла из толстого металла, обеспечивающего при взрыве осколки большей массы, летящих на большее расстояние. На рисунке показана граната в в оборонительном варианте (с «рубашкой» надетой поверх корпуса). На рубашке хорошо видна задвижка, удерживающая ее на корпусе гранаты. Предохранитель видно ниже, на рукоятке. Он сдвигается вправо и тогда открывается красный предупредительный сигнал
Граната была разработана конструктором Дьяконовым в 1933 году. Исходным образцом была взята граната В.И. Рдутловского образца 1914 года.
Общий вес гранаты без оборонительного чехла 600 гр. вес чехла 125гр.(облегченный) или 250 гр. (нормальный). Масса ВВ (тротил) 200гр. дальность броска 35-40 метров. Время замедления (от момента броска) 3.5- 4 сек. Дальность разлета осколков корпуса 15 метров, оборонительного чехла около 30 метров. Отдельные осколки (детали рукоятки, ударно-спускового механизма) могут лететь на дальность до 100 метров.
Граната поставлялась в войска в разобранном виде — отдельно в ящиках лежали рукоятки с вмонтированными в них ударно-спусковыми механизмами, отдельно корпуса с зарядом ВВ и отдельно запал. При получении гранаты на руки солдат привинчивал рукоятку к корпусу (после этого рукоятку от гранаты отделить становилось невозможным) и укладывал в гранатную сумку. Запал боец хранил отдельно.
Ручная граната противопехотная
Ф-1
(Ф-1)
1939
Была разработана на основе французской осколочной гранаты F-1 модели 1915 г. массой 572 г и английской гранаты системы Лемона, поставлявшихся в Россию в годы Первой мировой войны.
Отсюда — обозначение Ф-1 и прозвище «лимонка» (не связанное с внешней формой, в отличие от американского аналога Mk2A1 «ананаска»).
Ручная осколочная граната Ф-1 предназначается для поражения живой силы преимущественно в оборонительном бою. Вследствие разлета осколков на значительное расстояние метать ее можно только из-за укрытия, с бронетранспортера или из танка (самоходно-артиллерийской установки).
Cоветские осколочные ручные гранаты, подобно американским или французским, широко применялись в военных конфликтах 40-90-х годов в разных частях света.
РПГ-40
(РПГ-40)
1940
Предназначалась для борьбы с легкими и средними танками, имеющими броню до 20 мм и другим целям. Серийное производство началось лишь с начала войны. Для борьбы с танками пехота широко пользовалась ручными гранатами — как специальными противотанковыми, так и осколочными. Эта практика зародилась во время Первой мировой — тогда в качестве ПТС рассматривали связки обычных гранат и тяжелые гранаты для разрушения проволочных заграждений (типа русской гранаты Новицкого). Уже в начале 30-х годов такие гранаты считались «важным оборонительным средством... особенно в случаях внезапного нападения бронечастей на закрытой... местности». Так, в советском «Наставлении по стрелковому делу» 1935 и 1938 годов специально указывалось, как вязать ручные гранаты обр.1914/30 г. и обр.1933 г. Гранаты связывались бечевкой или проволокой по три или по пять так, чтобы рукоятка центральной смотрела в одну сторону, а других — в противоположную. Гранаты типа Ф-1 или Мильса связывались плотно в мешке. Связки рекомендовалось метать под гусеницы и по ходовой части танка.
Специальные противотанковые гранаты начала войны представляли собой тяжелые снаряды фугасного действия и в этом смысле были наследниками тяжелых гранат для разрушения препятствий периода Первой мировой войны. Их разработке и введению способствовал опыт советско-финской войны. Поначалу отрабатывалась сравнительно легкая граната, но ее пробивное (точнее — проламывающее) действие в 10 мм было явно недостаточно. И в 1940 г. на вооружение РККА поступила граната РПГ-40 ударного действия, созданная М.И. Пузыревым в ГСКБ-30 при заводе N58 им. К.Е. Ворошилова (это КБ, возглавлявшееся Н.П. Беляковым, стало головным по разработке гранат). РПГ-40 имела цилиндрический тонкостенный корпус, была способна пробивать броню толщиной до 20 мм. В рукоятке помещался инерционный запал мгновенного действия с ударниковым механизмом и предохранительной чекой. Перед броском в осевой канал корпуса — по образцу ручной осколочной гранаты РГД-33 — через отверстие в крышке вставлялся детонатор. На корпусе помещалась инструкция по применению гранаты. По «бронебойному» действию граната уже вскоре перестала удовлетворять требованиям ПТО — при взрыве на поверхности брони толщиной свыше 20 мм она образовывала лишь вмятину, не вызывая опасных отколов брони с внутренней стороны.
В 1941 г. Пузырев на ее основе создал гранату РПГ-41 с увеличенным до 1400 г зарядом ВВ и повышенной до 25 мм бронепробиваемостью. Однако уменьшившаяся дальность броска не способствовала широкому применению РПГ-41. Фугасные гранаты рекомендовалось метать по гусеницам, ходовой части, под башню или на крышу моторного отделения танка. У бойцов фугасные ПТ гранаты получили прозвище «Танюша». Тяжелые ПТ гранаты предназначались также для «разрушения прочных закрытий», партизаны широко использовали их при организации диверсий и нападениях на автоколонны.
В июле 1941 г. Военный Совет Северного фронта выдал задание на разработку ПТ ручной гранаты для постановки на производство на предприятиях Ленинграда. Изобретатель А.Н. Селянки на основе ручной осколочной гранаты РГД-33 при участии ее конструктора М.Г. Дьяконова создал фугасную ПТ гранату с увеличенным до 1 кг зарядом ВВ, также получившую обозначение РПГ-41. Уже в 1941 г. в Ленинграде было выпущено около 798 тыс. таких гранат. Фугасные ПТ гранаты с увеличенным зарядом заводского и полукустарного производства применялись также при обороне Одессы и Севастополя, различные варианты ПТ гранат создавались в партизанских мастерских.
Вес РПГ-40 — 1200 г, вес разрывного заряда 760 г. Граната состоит из жестяного корпуса, в котором помещается разрывной заряд — литой или прессованный тротил, сверху крышка как у РГД-33, под которую вставлялся запал, внешне тоже очень похожий на запал РГД-33, но мгновенного действия. Корпус при заряжании навинчивался на рукоятку, в которой размещался ударный и предохранительный механизмы.
Воспламенение запала и взрыв гранаты происходит мгновенно при ударе гранаты о препятствие. Метание гранаты производилось из-за укрытия, так как радиус ее разрушительного действия 20 м, а забросить ее на большее расстояние проблематично.
При ударе о препятствие механизм гранаты срабатывает независимо от того, каким местом граната ударилась, граната взрывается. Усилие срабатывания весьма незначительно, достаточно просто уронить гранату на землю.
В боевой обстановке снаряжать гранаты запалами разрешалось лишь непосредственно перед метанием. Отказы в действии происходили из-за загрязнения, промерзания и деформации находившегося в рукоятке ударного механизма. Возможны отказы от неисправного запала.
Ручная граната противопехотная
РГ-42
(РГ-42)
1942
Осколочная граната РГ-42 была разработана в 1942 г. С.Г.Коршуновым в ГСКБ-30 (при заводе N58 им. К.Е. Ворошилова) как простая в производстве, небольшая по габаритам и удобная в применении наступательная граната. Граната состоит из простого цилиндрического корпуса с трубкой для запала, металлической ленты в качестве осколочного элемента, разрывного заряда и запала. Металлическая лента насечена на квадратики и свернута у внутренней поверхности корпуса в 3-4 слоя. При взрыве она образует легкие осколки и способствует дроблению корпуса. По оси корпуса находится трубка для запала, закрываемая при хранении металлической крышкой или пластмассовой пробкой.
РГ-42 была разработана под универсальный дистанционный запал УЗРГ системы Е.М. Вицени, ныне применяется с запалом УЗРГМ (УЗРГМ2). Запал состоит из ударного механизма и собственно запала. Ударный механизм собран в трубке и включает ударник с винтовой боевой пружиной, спусковой (предохранительный) рычаг и предохранительную чеку с кольцом. Собственно запал включает капсюль-воспламенитель, замедлитель из малогазового состава и капсюль-детонатор. Ударник удерживается во взведенном положении спусковым рычагом и чекой. Запал носится отдельно от гранаты и ввинчивается в отверстие корпуса непосредственно перед применением.
После выдергивания чеки ударник удерживается рычагом, прижатым к корпусу ладонью стрелка. При броске спусковой рычаг отделяется от гранаты, ударник наносит удар по капсюлю-воспламенителю. Луч огня воспламеняет состав замедлителя, который после выгорания инициирует капсюль-детонатор. Последний, взрываясь, вызывает детонацию разрывного заряда.
Граната ручная противотанковая
РПГ-43
(РПГ-43)
1943
Появилась на фронтах с середины 1943 г. Предназначалась исключительно для борьбы с бронецелями — разрушает броню до 75 мм, благодаря кумулятивно-фугасному действию. Взрывается мгновенно, при соприкосновении с преградой. Метание производится только из окопа, во избежание поражения метающего. Метать гранату нужно так, чтобы она ударилась о броню своим дном. Этому способствует ее балансировка и стабилизатор полета, состоящий из двух матерчатых лент и колпака, выполняющих роль парашюта при полете гранаты.
Внешне граната выглядит следующим образом: цилиндрический корпус, переходящий в конус. Ниже его усеченной части — деревянная рукоятка, в верхней ее части продет шплинт чеки, удерживающий рычаг. Пытаться отвернуть рукоятку для извлечения запала — недопустимо.
Граната ручная противотанковая
РПГ-6
(РПГ-6)
1914
Ручная кумулятивная граната РПГ-6 является наиболее мощной противотанковой гранатой направленного действия. Она предназначена для борьбы с танками, самоходно-артиллерийскими установками, бронетранспортерами и бронеавтомобилями противника, а также для разрушения долговременных и полевых оборонительных сооружений. Граната разработана в 1943 году группой конструкторов в составе М.З. Полеванова, Л.Б. Иоффе и Н.С. Житких. В сентябре 1943 г. проводились войсковые испытания гранаты на трофейных немецких танках. В ходе испытаний подтвердились высокие боевые качества гранаты — она надежно пробивала броню толщиной до 120 мм. В октябре 1943 г. граната РПГ-6 была принята на вооружение Красной Армии и запущена в серийное производство.
Конструкция гранаты отличается почти полным отсутствием точеных деталей. Большинство деталей изготавливалось холодной штамповкой из листовой стали, а резьба получалась методом накатки. Граната состоит из каплевидного корпуса, рукоятки, разрывного заряда и запала. В рукоятке находится раскрывающийся при броске гранаты стабилизатор, состоящий из двух длинных и двух коротких тканевых лент. Стабилизатор служит для придания гранате направленного полета дном корпуса вперед. Метать гранату можно из различных положений и только из-за укрытия. Натренированный солдат бросает гранату примерно на 15-20 м. Перед броском вытягивался фиксирующий шплинт предохранительной планки ленточного стабилизатора. Во время полета гранаты предохранительная планка отделяется от рукоятки, вытягивается находящийся в рукоятке ленточный стабилизатор, который при этом выдергивает чеку запала. Запал взводится и при попадании гранаты в цель мгновенно взрывается. Образовавшаяся при взрыве струя газов высокой плотности и температуры была способна пробить броню практически всех германских танков, использовавшихся во второй мировой войне.
Описание презентации по отдельным слайдам:
1 слайд
Описание слайда:
Оружие Великой Отечественной Войны Презентацию подготовили Бондарева Юлия, Газизов Глеб 9 А класс ГБОУ школа 2057
2
слайд
Описание слайда:
7,62-ММ РЕВОЛЬВЕР "НАГАН” ОБР. 1895 Г. Одним из наиболее распространенных в Красной Армии образцов личного оружия в годы Великой Отечественной войны являлся 7,62-мм револьвер Наган обр. 1895 г., отлично зарекомендовавший себя за многие десятилетия службы. Созданный бельгийским оружейником Эмилем Наганом еще в конце 1880-х годов, он обладал высокими боевыми и служебно-эксплуатационными качествами, отличаясь надежностью в действии.
3
слайд
Описание слайда:
7,62-ММ МАГАЗИННАЯ ВИНТОВКА ОБР. 1891/30 ГГ. Проблема создания отечественного самозарядного пистолета самым серьезным образом проявилась еще в середине двадцатых годов, когда Красная Армия начала отставать в этом отношении от вооруженных сил многих зарубежных стран. После проведения ряда опытных работ конструкторы определились по самому важному вопросу - для нового отечественного пистолета был выбран очень мощный 7,62-мм пистолетный патрон, являвшийся копией германского пистолетного патрона 7,63х25 "Маузер”.
4
слайд
Описание слайда:
Walther РР Walther РР (РРК) - самозарядный пистолет Предусмотрен индикатор наличия патрона в патроннике в виде штифта, который выступает из задней стороны затвора над головкой курка. Магазин однорядный, защёлка магазина на большинстве пистолетов находится с левой стороны на рамке, позади спускового крючка, и имеет вид кнопки. Однако были и другие варианты - с защёлкой магазина, расположенной в основании рукоятки.
5
слайд
Описание слайда:
Mauser M1910 В 1909 году компанией Mauser разработан новый, сравнительно простой полуавтоматический пистолет, под патрон 9×19 мм. После Первой мировой войны в пистолет были внесены незначительные изменения и в таком виде он закупался для нужд германской полиции, Кригсмарине (ВМФ) и Люфтваффе (ВВС) и служил во Второй мировой войне. Всего было произведено около 381 000 шт.
6
слайд
Описание слайда:
АВТОМАТИЧЕСКАЯ ВИНТОВКА СИМОНОВА Автоматическая винтовка образца 1936 года, АВС - советская автоматическая винтовка, разработанная оружейником Сергеем Симоновым. Изначально разрабатывалась как самозарядная винтовка, но в ходе усовершенствований был добавлен режим автоматического огня для использования в экстренной ситуации. Первый советский образец оружия такого класса, принятый на вооружение. Всего было выпущено 65800 экземпляров. Некоторые винтовки АВС-36 комплектовались оптическим прицелом на кронштейне и использовались как снайперские.
7
слайд
Описание слайда:
ВИНТОВКА МОСИНА 7,62-мм (3-линейная) винтовка образца 1891 года (винтовка Мосина, трёхлинейка) - магазинная винтовка, принятая на вооружение Российской Императорской армии в 1891 году. Активно использовалась в период с 1891 по конец Великой Отечественной войны, в этот период многократно модернизировалась.
8
слайд
Описание слайда:
7,62-ММ САМОЗАРЯДНАЯ ВИНТОВКА ТОКАРЕВА ОБР. 1940 Г (СВТ-40) Наряду с самозарядной винтовкой, Токарев разработал на ее базе автоматическую винтовку обр. 1940 г. (АВТ-40), выпускавшуюся в 1942 году. Ее ударно-спусковой механизм позволял вести одиночный и непрерывный огонь. Роль переводчика вида огня выполнял предохранитель. Стрельба короткими очередями разрешалась только в случае нехватки ручных пулеметов во время напряженного боя. Скорострельность АВТ-40 при стрельбе одиночными выстрелами достигала 20-25 выстр/мин, короткими очередями - 40-50 выстр/мин, при непрерывном огне - 70-80 выстр/мин.
9
слайд
Описание слайда:
FG-42 FG-42 - винтовка парашютиста образца 1942 года, немецкая автоматическая винтовка времён Второй мировой войны. Разрабатывалась специально для десантников люфтваффе. Небольшое количество произведённых винтовок послужило причиной эпизодичности боевого применения FG-42. Наиболее известные эпизоды: операция «Ход конем» (25 мая 1944 года), операция «Нептун», Арденнская операция (1945). После войны конструкция FG-42 послужила основной для американского пулемёта M60.
10
слайд
Описание слайда:
Gewehr 41 Gewehr 41 - самозарядная винтовка G-41 (W) производства Германии. Использовалась во время Второй мировой войны. В винтовке применялись стандартные патроны 7,92×57 мм «Маузер» Винтовка выпускалась в небольшом количестве, так как имела довольно много недостатков, в том числе таких, как низкая надёжность, чувствительность к загрязнению, большой вес. В 1943 году в части вермахта начали поступать более усовершенствованные винтовки G-43(W).
11
слайд
Описание слайда:
Gewehr 43 Gewehr 43 (Gew.43, Karabiner 43) - немецкая самозарядная винтовка времён Второй мировой войны, являющаяся модификацией более ранней винтовки Gewehr 41 с изменённой газоотводной системой, схожей с таковой у советской винтовки СВТ-40. Gewehr 43 была разработана в 1943 году, а в 1944 году была переименована в Kar.43. До конца войны эта винтовка производилась в значительных количествах, а после её окончания некоторое время находилась на вооружении армии Чехословакии в качестве снайперской винтовки.
12
слайд
Описание слайда:
7,62-ММ ПИСТОЛЕТ-ПУЛЕМЕТ ДЕГТЯРЕВА ОБР. 1940 Г. (ППД-40) В 1934 году на вооружение начальствующего состава Красной Армии принимают 7,62-мм пистолет-пулемет Дегтярева обр. 1934 г. (ППД-34). Новый пистолет-пулемет конструкции Дегтярева оказался достаточно простым и надежным в эксплуатации. По боевым характеристикам и техническому уровню он не уступал аналогичным зарубежным образцам. Однако недопонимание многими руководителями Наркомата обороны значения пистолетов-пулеметов привело к сужению их функций до вспомогательного оружия для правоохранительных органов.
13
слайд
Описание слайда:
7,62-ММ ПИСТОЛЕТ-ПУЛЕМЕТ СУДАЕВА ОБР. 1943 Г. (ППС) Судаев разработал свой пистолет-пулемет в 1942 г. После модификации, которая устранила выявленные в 1943 г. недостатки, на вооружение был принят новый образец под названием "Пистолет-пулемет системы Судаева обр. 1943 г." (ППС-43), который имел очень высокие боевые качества и отличался высокой технологичностью. При его изготовлении, больше чем в каких-либо других образцах, применялись штамповочные и сварочные работы, что обеспечивало простоту изготовления и быстрое освоение на любых мелких предприятиях, имеющих маломощное прессовое оборудование.
14
слайд
Описание слайда:
МР-3008 МР-3008 - немецкая копия английского пистолета-пулемёта STEN. Он был изготовлен в конце Второй мировой войны, когда Третий рейх уже терпел поражение на всех фронтах. Немцы пытались сделать более дешевую замену своему MP-40. От СТЭНа МП-3008 отличает вертикально расположенный магазин. Использовался коробчатый двухрядный магазин от пистолета-пулемета MP-40. Выпуск налажен в начале 1945 года. До мая 1945 года выпущено до 50 тысяч единиц оружия.
15
слайд
Описание слайда:
ПУЛЕМЕТ ДТ (ДЕГТЯРЕВА ТАНКОВЫЙ) Танковый пулемёт ДТ поступил на вооружение Красной Армии в 1929 году под обозначением «7,62-мм танковый пулемёт системы Дегтярева обр. 1929 г.» (ДТ-29). Он был по сути модификацией сконструированного в 1927 году 7,62-мм ручного пулемёта ДП. Разработка этой модификации была осуществлена Г. С. Шпагиным с учётом особенностей установки пулемёта в тесном боевом отделении танка или бронеавтомобиля.
16
слайд
Описание слайда:
РУЧНОЙ ПУЛЕМЕТ ДП (ДЕГТЯРЕВА ПЕХОТНЫЙ) Ручной пулемёт, разработанный В. А. Дегтярёвым и принятый на вооружение РККА в 1927 году. ДП стал одним из первых образцов стрелкового оружия, созданных в СССР. Пулемёт массово использовался в качестве основного оружия огневой поддержки пехоты звена взвод-рота вплоть до конца Великой Отечественной войны. По окончании войны пулемёт ДП и его модернизированный вариант ДПМ, созданный по опыту боевых действий в 1943-44 годах, были сняты с вооружения Советской Армии и широко поставлялись дружественным СССР странам.
17
слайд
Описание слайда:
ПУЛЕМЕТ МАКСИМА Пулемёт Максима образца 1910 года - станковый пулемёт, вариант американского пулемёта Максима широко использовавшийся российской и советской армиями во время Первой мировой и Второй мировой войн. Пулемёт «Максим» использовался для поражения открытых групповых живых целей и огневых средств противника на расстоянии до 1000 м. К 1899 году пулемёты «Максим» были переделаны под калибр 7,62×54 мм русской винтовки Мосина от 10,67 мм калибрa винтовки Бердана под официальным наименованием «7,62-мм станковый пулемёт».
18
слайд
Описание слайда:
12,7 мм крупнокалиберный пулемет Дегтярева- Шпагина обр. 1938 года появился в результате модернизации крупнокалиберного станкового пулемета ДК (Дегтярев Крупнокалиберный). Разработкой пулемета (ДК) занимался известный оружейник В.А. Дегтярев. Пулемет создавался, в первую очередь, для борьбы с воздушными целями. КРУПНОКАЛИБЕРНЫЙ СТАНКОВЫЙ ПУЛЕМЕТ ДШК
19
слайд
Описание слайда:
ТАНКОВЫЙ ПУЛЕМЕТ СГ-43 Танковый пулемёт СГ-43 был разработан оружейником П.М. Горюновым сучастием М.М. Горюнова и В.Е. Воронкова на Ковровском механическом заводе. Принят на вооружение 15 мая 1943 года. Поступать в войска СГ-43 начал во второй половине 1943 года. Пулемет СГ-43 с воздушной системой охлаждения ствола по тактико-техническим характеристикам превосходил пулемёт Максима. Но и старый «Максим» продолжал выпускаться до конца войны на Тульском и Ижевском заводах, и до её завершения он был основным станковым пулемётом РККА
20
слайд
Описание слайда:
MG-34 MG-34- немецкий единый пулемёт времён Второй мировой войны. MG-34 мог питаться от пулемётных лент до 300 патронов, состоявших из кусков по 25(до 1938), а позже 50 патронов. Укладывались ленты в патронные коробки. При нападении использовались магазины в которые были уложены ленты на 50 патронов или пристегивающиеся к верху патроноприёмника «двойные» магазины на 75 патронов. Пулемёт, использующий магазины на 75 патронов, не мог использовать ленточное питание без модификации.
21
слайд
Описание слайда:
MG 42 К началу Второй мировой войны вермахт имел в качестве единого пулемета созданный в начале 1930-х годов MG-34. При всех его достоинствах он обладал двумя серьезными недостатками: во-первых, он оказался довольно чувствителен к загрязнению механизмов; во-вторых, он был слишком трудоемок и дорог в производстве, что не позволяло удовлетворить всё возрастающие потребности войск в пулеметах. Производство MG-42 продолжалось в Германии вплоть до окончания войны,выпуск составил не менее 400 000 пулеметов. Как и в пулемете MG-34, проблема перегрева ствола при продолжительной стрельбе решалась путем замены последнего.
22
слайд
Описание слайда:
СРЕДНИЙ ТАНК T-28 Танк Т-28 был принят на вооружение Красной Армии в августе 1933 г. и выпускался на Кировском заводе в Ленинграде до 1940 г. Особенностью Т-28 являлось наличие трех вращающихся башен с вооружением. В главной башне, расположенной в средней части, было смонтировано 76,2-мм орудие КТ-28 (или ПС-3) и два пулемета ДТ. Башня могла поворачиваться на 360 градусов, при этом мог использоваться электропривод. Перед главной башней располагались две малые башни с пулеметным вооружением. Каждая из этих башен могла вести огонь в секторе 220 градусов.
23
слайд
Описание слайда:
24
слайд
Описание слайда:
«Катю́ша» - неофициальное собирательное название боевых машин реактивной артиллерии БМ-8 (82 мм), БМ-13 (132 мм) и БМ-31 (310 мм). Такие установки активно использовались СССР во время Второй мировой войны. В 1937-1938 эти реактивные снаряды были приняты на вооружение в Военно-воздушными силами СССР. На каждой машине находился ящик со взрывчаткой и бикфордов шнур. В случае появления риска захвата техники врагом экипаж был обязан взорвать её и тем самым уничтожить реактивные системы. РЕАКТИВНЫЙ МИНОМЁТ «КАТЮША»
