Кумулятивный эффект направленного взрыва стал известен ещё в 19-м веке, вскоре после начала массового производства бризантных взрывчатых веществ. Первая же научная работа, посвященная этому вопросу, была опубликована в 1915 году в Великобритании.
Этот эффект достигается приданием специальной формы зарядам взрывчатых веществ. Обычно для этой цели заряды изготовляют с выемкой в противоположной от его детонатора части. При инициировании взрыва сходящийся поток продуктов детонации формируется в высокоскоростную кумулятивную струю, причём кумулятивный эффект увеличивается при облицовке выемки слоем металла (толщиной 1-2 мм). Скорость струи металла достигает 10 км/с. По сравнению с расширяющимися продуктами детонации обычных зарядов в сходящемся потоке продуктов кумулятивного заряда давление и плотности вещества и энергии значительно выше, что обеспечивает направленное действие взрыва и высокую пробивную силу кумулятивной струи.
При схлопывании конической оболочки скорости отдельных частей струи оказываются несколько различными, в результате струя в полёте растягивается. Поэтому небольшое увеличение промежутка между зарядом и мишенью увеличивает глубину пробивания из-за удлинения струи. Толщина брони, пробиваемой кумулятивными снарядами, не зависит от дальности стрельбы и примерно равна их калибру. При значительных расстояниях между зарядом и мишенью струя разрывается на части, и эффект пробития снижается.
В 30-е годы XX века произошло массовое насыщение войск танками и бронемашинами. Помимо традиционных средств борьбы с ними, в довоенное время в некоторых странах велись разработки кумулятивных снарядов.
Особенно заманчивым было то, что бронепробиваемость таких боеприпасов не зависела от скорости встречи с бронёй. Это позволяло с успехом их применять для поражения танков в артиллерийских системах изначально для этого не предназначенных, а также создать высокоэффективные противотанковые мины и гранаты. Больше всего в создании кумулятивных противотанковых боеприпасов продвинулась Германия, к моменту нападения на СССР там были созданы и приняты на вооружение кумулятивные артиллерийские снаряды калибра 75-105-мм.
К сожалению, в Советском Союзе до войны этому направлению должного внимания не уделялось. В нашей стране совершенствование противотанковых средств шло путём наращивания калибров противотанковых пушек и увеличения начальных скоростей бронебойных снарядов. Справедливости ради стоит сказать, что в СССР в конце 30-х была выпущена и испытана стрельбой опытная партия 76-мм кумулятивных снарядов. Во время испытаний выяснилось, что кумулятивные снаряды, оснащённые штатными взрывателями от осколочных снарядов, как правило, броню не пробивают и дают рикошеты. Очевидно, что дело было во взрывателях, однако военные, и без того не проявлявшие особого интереса к таким снарядам, после неудачных стрельб окончательно от них отказались.
В это же время в СССР было изготовлено значительное количество безоткатных (динамореактивных) пушек Курчевского.
76-мм безоткатное орудие Курчевского на шасси грузовика
Достоинством подобных систем является небольшой вес и меньшая стоимость по сравнению с «классическими» орудиями. Безоткатки в сочетании с кумулятивными снарядами вполне успешно могли бы проявить себя в качестве противотанкового .
С началом боевых действий с фронтов стали поступать сообщения о том, что немецкая артиллерия применяет неизвестные ранее так называемые «бронепрожигающие» снаряды, эффективно поражающие танки. При осмотре подбитых танков обратили внимание, на характерный вид пробоин с оплавленными краями. Поначалу было высказана версия, что в неизвестных снарядах используется «быстрогорящий термит», ускоряемый пороховыми газами. Однако экспериментальным путём это предположение вскоре было опровергнуто. Было установлено, что процессы горения термитных зажигательных составов и взаимодействия струи шлаков с металлом брони танка протекают слишком медленно и не могут быть реализованы за очень короткое время пробития брони снарядом. В это время с фронта были доставлены образцы захваченных у немцев «бронепрожигающих» снарядов. Оказалось, что их конструкция основана на использовании кумулятивного эффекта взрыва.
В начале 1942 года, конструкторы М.Я. Васильев, З.В. Владимирова и Н.С. Житких спроектировали 76-мм кумулятивный снаряд с конусной кумулятивной выемкой, облицованной стальной оболочкой. Был использован корпус артиллерийского снаряда с донным снаряжением, камера которого дополнительно растачивалась на конус в головной ее части. В снаряде применили мощное взрывчатое вещество - сплав тротила с гексогеном. Донное отверстие и пробка служили для установки дополнительного детонатора и лучевого капсюля-детонатора. Большой проблемой стало отсутствие в производстве подходящего взрывателя. После ряда экспериментов был выбран авиационный взрыватель мгновенного действия АМ-6.
Кумулятивные снаряды, имевшие бронепробиваемость порядка 70-75 мм, появились в боекомплекте полковых орудий с 1943 года, и изготовлялись серийно в течение всей войны.
Полковое 76-мм орудие обр. 1927 г.
Промышленность поставила фронту около 1,1 млн. 76-мм кумулятивных противотанковых снарядов. К сожалению, использовать их в танковых и дивизионных 76-мм орудиях из-за ненадёжной работы взрывателя и опасности взрыва в стволе было запрещено. Взрыватели для кумулятивных артиллерийских снарядов, удовлетворяющие требованиям безопасности при стрельбе из длинноствольных орудий, были созданы только в конце 1944 года.
В 1942 году группой конструкторов в составе И.П. Дзюбы, Н.П. Казейкина, И.П. Кучеренко, В.Я. Матюшкина и А.А. Гринберга были разработаны кумулятивные противотанковые снаряды к 122-мм гаубицам.
122-мм кумулятивный снаряд к гаубице образца 1938 г. имел корпус из сталистого чугуна, снаряжался эффективным взрывчатым составом на основе гексогена и мощным тэновым детонатором. 122-мм кумулятивный снаряд комплектовали взрывателем мгновенного действия В-229, который был разработан в очень сжатые сроки в ЦКБ-22, руководимом А.Я. Карповым.
122-мм гаубица М-30 обр. 1938 г.
Снаряд был принят на вооружение, запущен в массовое производство в начале 1943 года, и успел принять участие в Курской битве. До конца войны было произведено более 100 тыс. 122-мм кумулятивных снарядов. Снаряд пробивал броню толщиной до 150 мм по нормали, обеспечивая поражение тяжелых немецких танков «Тигр» и «Пантера». Однако эффективная дальность стрельбы из гаубиц по маневрирующим танкам была самоубийственной - 400 метров.
Создание кумулятивных снарядов открыло большие возможности для использования артиллерийских орудий с относительно небольшими начальными скоростями - 76-мм полковых пушек образцов 1927 и 1943 гг. и 122-мм гаубиц образца 1938 г., которые в больших количествах имелись в армии. Наличие кумулятивных снарядов в боекомплектах этих орудий значительно повысило эффективность их противотанкового огня. Это значительно усилило противотанковую оборону советских стрелковых дивизий.
Одной из основных задач принятого на вооружение в начале 1941 года бронированного штурмовика Ил-2 была борьба с бронетехникой.
Однако имеющееся на вооружении штурмовиков пушечное вооружение позволяло эффективно поражать только легкобронированную технику.
Реактивные 82-132-мм снаряды не обладали требуемой точностью стрельбы. Тем не менее, для вооружения Ил-2 в 1942 году были разработаны кумулятивные РБСК-82.
Головная часть реактивного снаряда РБСК-82 состояла из стального цилиндра с толщиной стенок 8 мм. В переднюю часть цилиндра закатывался конус из листового железа, создающий выемку во взрывчатом веществе, залитого в цилиндр головки снаряда. По центру цилиндра проходила трубка, которая служила «для передачи луча огня от накольного капсюля к капсюлю-детонатору ТАТ-1». Снаряды испытывались в двух вариантах снаряжения ВВ: тротил и сплав 70/30 (тротил с гексогеном). Снаряды с тротилом имели очко под взрыватель АМ-А, а снаряды со сплавом 70/30 - взрыватель М-50. Взрыватели имели капсюль накольного действия типа АПУВ. Ракетная часть РБСК-82 - штатная, от ракетных снарядов М-8, снаряженных пироксилиновым порохом.
В общей сложности в ходе испытаний было израсходовано 40 штук РБСК-82, из них 18 - стрельбой в воздухе, остальные - на земле. Обстреливались трофейные немецкие танки Pz. III, StuG III и чешский танк Pz.38(t) с усиленным бронированием. Стрельба в воздухе велась по танку StuG III с пикирования под углом 30° залпами по 2-4 снаряда в одном заходе. Дистанция стрельбы 200 м. Снаряды показали хорошую устойчивость на траектории полета, но ни одного опадания в танк получить не удалось.
Реактивный бронебойный снаряд кумулятивного действия РБСК-82, снаряженный сплавом 70/30, пробивал броню толщиной 30 мм под любыми углами встречи, а броню толщиной 50 мм пробивал под прямым углом, но не пробивает под углом встречи 30°. Видимо, низкая бронепробиваемость является следствием запаздывания в срабатывании взрывателя «от рикошета и кумулятивная струя формируется при деформированном конусе».
Снаряды РБСК-82 в тротиловом снаряжении пробивали броню толщиной 30 мм лишь под углами встречи не менее 30°, а броню 50 мм - не пробивали ни при каких условиях попадания. Отверстия, получаемые при сквозном пробитии брони, имели диаметр до 35 мм. В большинстве случаев пробитие брони сопровождалось отколом металла вокруг выходного отверстия.
На вооружение кумулятивные РСы не принимались ввиду отсутствия явного преимущества перед штатными реактивными снарядами. На подходе уже было новое, гораздо более сильное оружие - ПТАБы.
Приоритет в разработке мелких авиационных бомб кумулятивного действия принадлежит отечественным ученым и конструкторам. В середине 1942 года известный разработчик взрывателей И.А. Ларионов, предложил конструкцию легкой противотанковой авиабомбы кумулятивного действия. Командование ВВС проявило заинтересованность в реализации предложения. ЦКБ-22 быстро провело проектировочные работы и испытания новой бомбы начались в конце 1942 года. Окончательный вариант представлял собой ПТАБ-2,5-1,5, т.е. противотанковую авиационную бомбу кумулятивного действия массой 1,5 кг в габаритах 2,5-кг авиационной осколочной бомбы. ГКО в срочном порядке решил принять на вооружение ПТАБ-2,5-1,5 и организовать ее массовое производство.
У первых ПТАБ-2,5-1,5 корпуса и клепаные стабилизаторы перисто-цилиндрической формы изготовляли из листовой стали толщиной 0,6 мм. Для увеличения осколочного действия на цилиндрическую часть бомбы дополнительно надевали стальную 1,5-мм рубашку. Боевой заряд ПТАБ состоял из смесевого BB типа ТГА, снаряженного через донное очко. Для предохранения крыльчатки взрывателя АД-А от самопроизвольного свертывания на стабилизатор бомбы надевали специальный предохранитель из жестяной пластины квадратной формы с закрепленной на ней вилкой из двух проволочных усов, проходящих между лопастями. После сбрасывания ПТАБ с самолета его срывало с бомбы встречным потоком воздуха.
При ударе о броню танка срабатывал взрыватель, который через тетриловую детонаторную шашку вызывал детонацию заряда взрывчатого вещества. При детонации заряда, благодаря наличию кумулятивной воронки и металлического конуса в ней, создавалась кумулятивная струя, которая, как показали полигонные испытания, пробивала броню толщиной до 60 мм при угле встречи 30° с последующим разрушающим действием за броней: поражение экипажа танка, инициирование детонации боеприпасов, а также воспламенение горючего или его паров.
В бомбовую зарядку самолета Ил-2 входило до 192 авиабомб ПТАБ-2,5-1,5 в 4-х кассетах мелких бомб (по 48 штук в каждой) или до 220 штук при их рациональном размещении навалом в 4-х бомбоотсеках.
Принятие на вооружение ПТАБ какое-то время держалось в секрете, их применение без разрешения верховного командования было запрещено. Это позволило использовать эффект внезапности и эффективно применить новое оружие в сражении под Курском.
Массовое применение ПТАБ имело ошеломляющий эффект тактической неожиданности и оказало сильное моральное воздействие на противника. Немецкие танкисты, впрочем, как и советские, к третьему году войны уже привыкли к относительно низкой эффективности бомбоштурмовых ударов авиации. На начальном этапе сражения немцы совершенно не применяли рассредоточенные походные и предбоевые порядки, то есть на маршрутах движения в составе колонн, в местах сосредоточения и на исходных позициях, за что и были жестоко наказаны - полоса разлета ПТАБ перекрывала 2-3 танка, удаленных один от другого на 60-75 м, вследствие чего последние несли ощутимые потери, даже в условиях отсутствия массированного применения Ил-2. Один Ил-2 с высоты 75-100 метров мог накрыть площадь 15х75 метров, уничтожив на ней всю вражескую технику.
В среднем во время войны безвозвратные потери танков от действий авиации не превышали 5%, после применения ПТАБ на отдельных участках фронта это показатель превысил 20%.
Оправившись от шока, немецкие танкисты вскоре перешли исключительно к рассредоточенным походным и предбоевым порядкам. Естественно, это сильно затруднило управление танковыми частями и подразделениями, увеличило сроки их развертывания, сосредоточения и передислокации, усложнило взаимодействие между ними. На стоянках немецкие танкисты стали располагать свои машины под деревьями, легкими сеточными навесами и устанавливать над крышей башни и корпуса легкие металлические сетки. Эффективность ударов Ил-2 с применением ПТАБ снизилась примерно в 4-4,5 раза, оставаясь, тем не менее, в среднем в 2-3 раза выше, чем при использовании фугасных и осколочно-фугасных авиабомб.
В 1944 году на вооружение была принята более мощная противотанковая бомба ПТАБ-10-2,5, в габаритах 10-кг авиационной бомбы. Она обеспечивала пробитие брони толщиной до 160 мм. По принципу действия и назначению основных узлов и элементов ПТАБ-10-2,5 была аналогична ПТАБ-2,5-1,5 и отличалась от нее только формой и габаритами.
На вооружении РККА в 1920-1930-е годы состоял дульнозарядный «гранатомет Дьяконова», созданный еще в конце Первой мировой войны и впоследствии модернизированный.
Он представлял собой мортирку калибра 41-мм, которая надевалась на ствол винтовки, фиксируясь на мушке вырезом. Накануне Великой Отечественной войны гранатомет имелся в каждом стрелковом и кавалерийском отделении. Тогда же встал вопрос о придании ружейному гранатомету «противотанковых» свойств.
В ходе Второй мировой войны, в 1944 году на вооружение РККА поступила кумулятивная граната ВКГ-40. Выстреливалась граната специальным холостым патроном с 2,75 г пороха марки ВП или П-45. Уменьшенный заряд холостого патрона позволял стрелять гранатой прямой наводкой с упором приклада в плечо, на дальность до 150 метров.
Винтовочная кумулятивная граната предназначена для борьбы с легкобронированной техникой и с подвижными средствами противника, не защищенными броней, а также с огневыми точками. Использовалась ВКГ-40 весьма ограниченно, что объясняется низкой кучностью стрельбы и слабой бронепробиваемостью.
Во время войны в СССР было выпущено значительное количество ручных противотанковых гранат. Первоначально это были гранаты фугасного действия, по мере увеличения толщины брони увеличивался и вес противотанковых гранат. Однако это всё равно не обеспечивало пробития брони средних танков, так граната РПГ-41 при весе взрывчатого вещества 1400 г могла пробить 25-мм броню.
Излишне говорить, какую опасность представляло это противотанковое средство для того, кто её применял.
В середине 1943 года на вооружение Красной Армии принимается принципиально новая граната кумулятивного действия РПГ-43, разработанная Н.П. Беляковым. Это была первая кумулятивная ручная граната, разработанная в СССР.
Ручная кумулятивная граната РПГ-43 в разрезе
РПГ-43 имела корпус с плоским дном и конической крышкой, деревянную рукоятку с предохранительным механизмом, ленточный стабилизатор и ударно-воспламеняющий механизм с запалом. Внутри корпуса помещается разрывной заряд с кумулятивной выемкой конической формы, облицованной тонким слоем металла, и стаканчик с закрепленными в его дне предохранительной пружиной и жалом.
На ее переднем конце рукоятки закреплена металлическая втулка, внутри которой находятся держатель запала и удерживающая его в крайнем заднем положении шпилька. Снаружи на втулку надета пружина и уложены матерчатые ленты, крепящиеся к колпаку стабилизатора. Предохранительный механизм состоит из откидной планки и чеки. Откидная планка служит для удержания колпака стабилизатора на ручке гранаты до ее броска, не позволяя ему сползать или проворачиваться на месте.
Во время броска гранаты откидная планка отделяется и освобождает колпачок стабилизатора, который под действием пружины сползает с рукоятки и вытягивает за собой ленты. Предохранительная шпилька выпадает под собственным весом, освобождая держатель запала. Благодаря наличию стабилизатора полет гранаты происходил головной частью вперед, что необходимо для оптимального использования энергии кумулятивного заряда гранаты. При ударе гранаты о преграду дном корпуса запал, преодолевая сопротивление предохранительной пружины, накалывается на жало капсюлем-детонатором, что вызывает подрыв разрывного заряда. Кумулятивный заряд РПГ-43 пробивал броню толщиной до 75 мм.
С появлением на поле боя немецких тяжелых танков потребовалась ручная противотанковая граната с большей бронепробиваемостью. Группа конструкторов в составе М.З. Полеванова, Л.Б. Иоффе и Н.С. Житких разработала кумулятивную гранату РПГ-6. В октябре 1943 года гранату приняли на вооружение Красной Армии. Граната РПГ-6 во многом сходна с германской PWM-1.
Немецкая ручная противотанковая граната PWM-1
РПГ-6 имела каплевидный корпус с зарядом и дополнительным детонатором и рукоятку с инерционным взрывателем, капсюлем-детонатором и ленточным стабилизатором.
Ударник взрывателя блокировался чекой. Ленты стабилизатора укладывались в рукоятке и удерживались предохранительной планкой. Предохранительный шплинт вынимался перед броском. После броска отлетала предохранительная планка, вытягивался стабилизатор, выдергивалась чека ударника - запал взводился.
Таким образом, система предохранения РПГ-6 была трехступенчатой (у РПГ-43 - двухступенчатая). В плане технологии существенной особенностью РЛГ- 6 было отсутствие точеных и резьбовых деталей, широкое применение штамповки и накатки. По сравнению с РПГ-43, РПГ-6 была технологичнее в производстве и несколько безопаснее в обращении. Метались РПГ-43 и РПГ-6 на 15-20 м, после броска бойцу следовало укрыться.
За годы войны в СССР так и не были созданы ручные противотанковые гранатометы, хотя работы в этом направлении велись. Основными противотанковыми средствами пехоты по-прежнему оставались ПТР и ручные противотанковые гранаты. Отчасти это компенсировалось значительным увеличением во второй половине войны количества противотанковой артиллерии. Но в наступлении противотанковые орудия не всегда могли сопровождать пехоту, и в случае внезапного появления танков противника это зачастую вело к большим и неоправданным потерям.
10 мая 2015, 15:41Вторая мировая война - значимый и тяжелый период в истории человечества. Страны слились в безумной схватке, бросив миллионы человеческих жизней на алтарь победы. В то время оружестроение стало главным видом производства, которому уделялось огромное значение и внимание. Однако, как говорится, победу кует человек, а оружие лишь помогает ему в этом. Мы решили показать вооружение советских войск и вермахта, собрав наиболее распространенные и знаменитые виды стрелкового оружия двух стран.
Стрелковое оружие армии СССР:
Вооружение СССР перед началом Великой Отечественной войны соответствовало запросам того времени. Магазинная винтовка Мосина образца 1891 года калибра 7,62 миллиметра была единственным экземпляром неавтоматического оружия. Эта винтовка прекрасно зарекомендовала себя в ВОВ и находилась на вооружении советской армии до начала 60-х годов.
Винтовка Мосина разных годов выпуска.
Параллельно с винтовкой Мосина советская пехота оснащалась самозарядными винтовками Токарева: СВТ-38 и усовершенствованной в 1940 году СВТ-40, а также Самозарядными карабинами Симонова (СКС).
Самозарядная винтовка Токарева (СВТ).
Самозарядный карабин Симонова (СКС)
Также в войсках присутствовали автоматические винтовки Симонова (АВС-36) - в начале войны их количество насчитывалось почти 1,5 миллиона единиц.
Автоматическая винтовка Симонова (АВС)
Присутствие такого огромного числа автоматических и самозарядных винтовок перекрывало недостаток пистолетов-пулеметов. Только в начале 1941 года началось производство ПП Шпагина (ППШ-41), который надолго стал эталоном надежности и простоты.
Пистолет-пулемет Шпагина (ППШ-41).

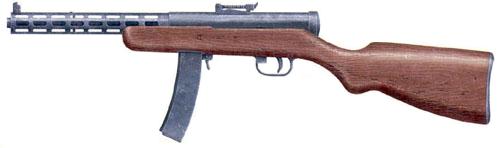

Пистолет-пулемет Дегтярева.
Кроме этого на вооружении советских войск имелись пулеметы Дегтярева: Дегтярева пехотный (ДП); Станковый пулемет Дегтярева (ДС); Дегтярева танковый (ДТ); крупнокалиберный пулемет Дегтярева - Шпагина (ДШК); Станковый пулемет СГ-43.
Пулемет Дегтярева пехотный (ДП).
Крупнокалиберный пулемет Дегтярева - Шпагина (ДШК).
Станковый пулемет СГ-43
Лучшим образцом пистолетов-пулеметов в годы ВОВ был признан пистолет-пулемет Судаева ППС-43.
Пистолет-пулемет Судаева (ППС-43).
Одной из главных особенностей вооружения пехоты Советской армии в начале ВОВ являлось полное отсутствие противотанковых ружей. И это отразилось уже в первые дни боевых действий. В июле 1941 года Симонов и Дегтярев по приказу высшего командования сконструировали пятизарядное ружье ПТРС (Симонов) и однозарядное ПТРД (Дегтярев).
.gif)
Противотанковое ружье Симонова (ПТРС) .

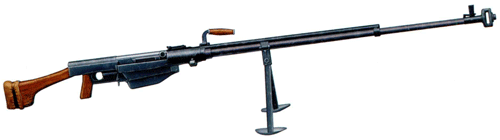

Противотанковое ружье Дегтярева (ПТРД).
Пистолет ТТ (Тульский, Токарев) был разработан на Тульском Оружейном заводе легендарным русским оружейником Федором Токаревым. Разработка нового самозарядного пистолета, предназначенного для замены штатного устаревшего револьвера Наган образца 1895 года, была начата во второй половине 1920 годов.
Пистолет ТТ.
Также на вооружении у советских солдат имелись пистолеты: револьвер системы Нагана и пистолет Коровина.
Револьвер системы Нагана.
Пистолет Коровина.
За все время Великой Отечественной войны военной промышленностью СССР было выпущено более 12 миллионов карабинов и винтовок, более 1,5 миллиона всех видов пулеметов, более 6 миллионов пистолетов-пулеметов. С 1942 года каждый год производилось почти 450 тысяч станковых и ручных пулеметов, 2 миллиона пистолетов-пулеметов и более 3 миллионов самозарядных и магазинных винтовок.
Стрелковое оружие армии Вермахта:
На вооружении фашистских пехотных дивизий, как основных тактических войск, стояли магазинные винтовки со штыками 98 и 98k "Маузер".

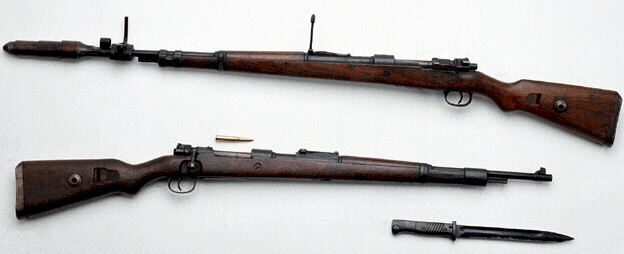

Mauser 98k.
Также на вооружении немецких войск имелись следующие винтовки: FG-2; Gewehr 41; Gewehr 43; StG 44; StG 45(M); Volkssturmgewehr 1-5.
.jpg)

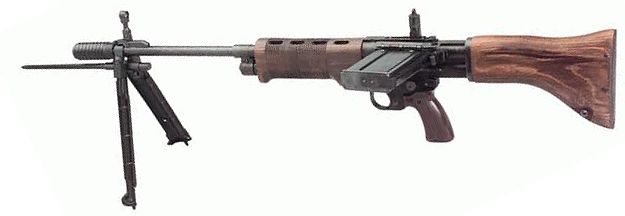

Винтовка FG-2
Винтовка Gewehr 41
Винтовка Gewehr 43
Хотя и Версальский договор для Германии предусматривал запрет на производство пистолетов-пулеметов, немецкие оружейники все же продолжали выпускать данный тип оружия. Незадолго после начала формирования вермахта в своем облике проявился пистолет-пулемет МР.38, который, благодаря тому, что отличался небольшими размерами, открытым стволом без цевья и складывающимся прикладом, быстро себя зарекомендовал и был принят на вооружение еще в 1938-м.
Пистолет-пулемет МР.38.
Накопленный в боевых действиях опыт потребовал последующей модернизации МР.38. Так появился пистолет пулемет МР.40 , который отличался более упрощенной и удешевленной конструкцией (параллельно некоторые изменения вносились в МР.38, которые после получили обозначение МР.38/40). Компактность, надежность, практически оптимальный темп стрельбы были оправданными достоинствами данного оружия. Немецкие солдаты называли его “пулевым насосом”.

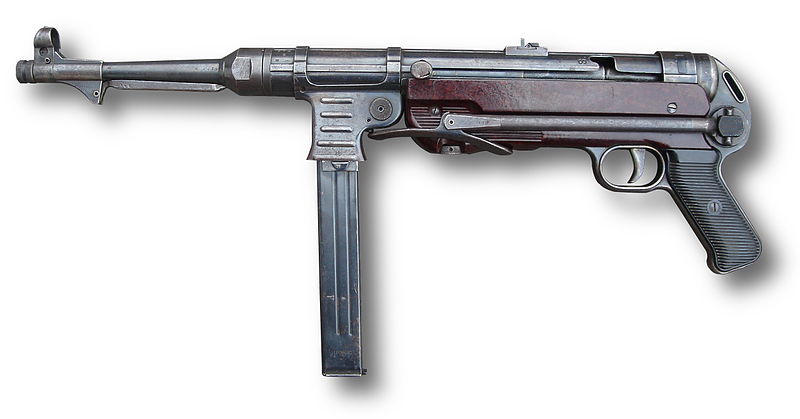

Пистолет-пулемет МР.40.
Бои на Восточном фронте показали, что пистолет-пулемет все еще нуждался в повышении меткости. Этой проблемой занялся немецкий конструктор Хуго Шмайссер, который оборудовал конструкцию МР.40 деревянным прикладом и устройством переключения на одиночный огонь. Правда, выпуск таких МР.41 был незначителен.
Существуют три модификации гранатометных выстрелов. Первоначальный и уже устаревший тип ВОГ-17 с взрывателем мгновенного действия. Последующая модификация, ВОГ-17М, отличается от предыдущего тем, что взрыватель снабжен устройством самоликвидации. Механизм самоликвидатора приводится в действие от перегрузок при выстреле.
Для стрельбы из автоматических гранатометов применяются 40х53-мм выстрелы с начальной скоростью гранат более 240 м/с. Дальность эффективной стрельбы этими гранатами составляет 2000-2200 м. Важной особенностью зарубежных боеприпасов для противопехотных гранатометов является их многообразие.
Опыт Великой отечественной войны 1941-1945 гг. показал необходимость массового изготовления патронов. В одной из своих речей, И. В. Сталин сообщил, что только в 1944 г. Советский Союз произвел 7 миллиардов 400 миллионов патронов.
Оценка эффективности газовых патронов производится экспериментально с целью определения концентрации слезоточивого вещества на различном удалении. Для этого используют пробоотборные трубки специальной конструкции, в которых размещается пакет фильтрующе-сорбирующего материала.
Оценка эффективности травматических патронов производится по следующим методикам:
- по удельной кинетической энергии, которая не должна превышать 0,5 Дж/мм2;
- по отпечатку в баллистическом пластилине;
- по гидростатическому давлению, которое не должно превосходить 50 МПа.
Противник может использовать различные средства защиты от поражения: строительные конструкции, автомобильный кузов, средства индивидуальной бронезащиты (СИБ). При ударе о преграду пули деформируются.
Наибольшую глубину проникновения дают бронебойные пули.
Задачи экспериментальной оценки эффективности убойного (поражающего) действия патронов - оценка поведения пули независимо от места попадания и траектории движения пули в организме, соотносимая с реальными результатами применения патронов.
В 80-х гг. XX века Национальным юридическим институтом США была разработана математическая модель, позволяющая с помощью ЭВМ получить для различных боеприпасов коэффициент относительного останавливающего действия RII (Relative Incapacitation Index).
Эффективность патрона определяется вероятностью выведения из строя живой силы или других целей при выстреле им из оружия и зависит от вероятности попадания в цель, убойного, останавливающего и пробивного действия пули. Определение величины вероятности поражения цели достаточно подробно излагается в специальной литературе.
Общеизвестно, что выстрел из огнестрельного оружия сопровождается громким звуком, который наряду с дульным пламенем является главным демаскирующим фактором для снайпера, указывающим направление выстрела и предупреждающим противника об угрозе.
Система стрелкового вооружения, доставшаяся России от СССР, была ориентирована на концепцию конфликта мирового масштаба с задействованием больших людских и материальных ресурсов. Однако опыт локальных войн второй половины 20 века показал необходимость увеличения дальности огня снайперского оружия с вероятностью поражения мишени «бегущая фигура» на дальности 1500 м. В связи с этим были разработаны снайперские винтовки под патроны.50 Browning и отечественный патрон 12,7×108 мм.
Основным отечественным винтовочным патроном является патрон 7,62×54 мм образца 1908/30 года, который явился основой для создания семейства снайперских винтовок СВД и других конструкций оружия (рис. 1). Специально для снайперских винтовок были разработаны 2 вида патронов: «снайперские» 7Н1 и так называемые «с пулями с серебряным носиком» 57-Н-323С.
Основными патронами, используемыми для снайперской стрельбы зарубежных армий и спецслужб, являются: 5,56×45-мм патрон НАТО (.223 Remington),.243 Winchester, 7-мм Remington Magnum, 7,5×54-мм, .300 Winchester Magnum, 7,62x51-мм НАТО, .338 Lapua Magnum, .50 Browning.
Патрон.243 Winchester (рис. 1, а) является типичным охотничьим боеприпасом, имеющим незначительную отдачу по сравнению с боеприпасами большего калибра и соответственно обеспечивающим лучшую кучность.
Стрелять дальше и точнее - это одна из приоритетных задач развития стрелкового оружия и боеприпасов. Как только одна из воюющих сторон достигла роста возможностей того или иного вида стрелкового оружия, другая сторона сразу несла дополнительные потери и была вынуждена менять тактику действия своих войск.
Газовые патроны используются, в основном, в гражданском оружии вследствие их достаточной эффективности при борьбе с беспорядками. Они снаряжаются ирритантами - веществами, вызывающими временную потерю человеком способности ведения активных действий вследствие раздражения слизистых поверхностей глаз, верхних дыхательных путей, а также влажного покрова кожи.
В отдельную группу можно выделить малокалиберные пистолетные патроны, разработанные для использования в оружии PDW (Personal Defense Weapon - индивидуальное оборонительное оружие). Для них характерны калибр 4,4...5,8 мм, малая масса пули, начальная скорость пули более 700 м/с, бутылочная гильза, относительно высокое для пистолетных патронов пробивное действие.
В начале 1980-х гг. появились относительно легкие бронежилеты различной степени защиты. Так, например, бронежилет 1-го класса обеспечивает защиту от пуль патронов 57-Н-181 С (к пистолету ПМ) и 57-Н-111 (к револьверу «Наган»), а 2-го класса защиты - от пуль патрона 7Н7 (к пистолету ПСМ) и 57-11-134 С (к пистолету ТТ). И хотя бронежилет закрывает 25-30 % тела человека, он значительно повысил выживаемость в боевых условиях.
Патрон 9-мм «Parabellum», принятый на вооружение Германией 22 августа 1908 г., и по сей день находится на вооружении армии большинства стран мира. В значительной степени такая долгая жизнь патрона объясняется тем, что он постоянно совершенствовался.
В 1936 г. немецкая фирма «Gustav Genschow & Со» создала патрон 9-мм «Ultra» для пистолета «Вальтер ПП». За основу был принят патрон 9-мм «Kurz» с удлинением гильзы с 17 до 18,5 мм. Патрон выпускался до конца Второй мировой войны.
«Отцом» современных пистолетных патронов считается Хуго Борхард (Hugo Borchardt), главный инженер немецкой оружейной фирмы «Людвиг Леве и Ко», в 1893 г. разработавший для своего самозарядного пистолета патрон 7,65×25 (калибр × длина гильзы) с бутылочной гильзой, проточкой вместо закраины и оболочечной пулей.
Пистолет на вооружение принят не был, и Борхард не стал продолжать доработку своего пистолета и патрона.
Пули пистолетных патронов подразделяются на безоболочечные (сплошные), оболочечные, полуоболочечные (с открытым носиком), экспансивные (с полостью в головной части), бронебойные. В США и западных странах для обозначения конструктивных особенностей используются аббревиатуры. Наиболее распространенные аббревиатуры приведены в таблице
Согласно криминалистическим требованиям МВД РФ минимальным энергетическим критерием поражаемости человека является удельная кинетическая энергия 0,5 Дж/мм².
Большое значение имеет масса пули. Чем легче пуля, тем она быстрее теряет кинетическую энергию, тем труднее удержать ее в границах допустимого травматического воздействия на приемлемой дальности стрельбы. Вследствие этого необходимо существенно завышать начальную энергию, вводя ограничения на минимально допустимое расстояние применения оружия, что не всегда возможно выдержать.
Предшественник этих боеприпасов - 7,62 мм патрон с уменьшенной скоростью (УС), созданный в начале 60-х гг. для применения в автомате АКМ, оснащенном прибором беззвучной и беспламенной стрельбы (ПБС).
Патроны СП-5 и СП-6 калибра 9 мм были созданы по тому же принципу в середине 80-х гг. Н.Забелиным, Л.Дворяниновой и Ю.З.Фроловым в ЦНИИТОЧМАШ на основе гильзы 7,62-мм патрона обр. 1943 г. Оставив прежними ее форму, длину и капсюль, конструкторы изменили дульце гильзы - для крепления 9-мм пули, и пороховой заряд - для сообщения пуле массой около 16 г начальной скорости 280-295 м/с. Используются для стрельбы из 9-мм снайперской винтовки ВСК-94, автомата Калашникова АК-9, автомата специального «Вал».
Первое что нужно уяснить для себя это то, что травматическое оружие это далеко не боевое и даже не служебное, хотя и может быть выполнено на его базе. Другими словами не стоит ждать чудес от травматического пистолета, так как когда его создавали, то я более чем уверен, основное требование к любой модели было сделать минимальной вероятность нанесения тяжелых ранений, которые могут привести к смерти. Тем не менее, не стоит недооценивать травматику, считая ее детской игрушкой, с которой допустима доля баловства. Это такое же оружие, оно так же может убить при определенных условиях, не гарантировано, конечно, но может.
Зачастую, в современных условиях, исход огневого контакта будет зависеть не только от мастерства стрелка, его оружия, но и от боеприпасов которые используются.
Назначение патрона зависит от типа пули, которой он снаряжен. На сегодняшний день существует множество пуль разных типов с самыми разнообразными степенями поражающего действия — от нелетальных до бронебойных. Основной смысл этих различий — запреградное (поражение живой силы, защищенной броней) или останавливающее действие (торможение пули в цели и полная передача импульса). Останавливающее действие предполагает повышенный травматический эффект.
Его разработал Б.В.Семин. При проектировании патрона за основу была взята гильза от патрона ТТ 7,62х25 мм, "обрезанная" на уровне 18 мм от донца. Такое решение позволило, с одной стороны, использовать станочное и измерительное оборудование для патронов ТТ, а с другой - исключило возможность использования новых патронов для советского оружия, оставшегося после войны на руках у населения.
Часто мы находим в земле гильзы с Гражданской и Великой Отечественной войны. Практически все они имеют какое-то своё собственное отличие. Сегодня мы рассмотрим маркировку гильз, которая находится на капсуле патрона, в не зависимости от марки и калибра оружия.
Рассмотрим некоторые виды и маркировку Австро-Венгерских видов патронов 1905-1916 года. У данного вида гильз капсюль разделён на четыре части с помощью чёрточек, надписи выдавленные. Левая, соответственно и правая ячейка это год производства, верхняя месяц, а в нижней части обозначение завода.
- На рис 1. – Г.Рот, Вена.
- Рис 2. – Белло и Селье, город Прага.
- Рис 3. - завод Вёллерсдорф.
- Рис 4. - Хартенбергская фабрика.
- Рис 5. - тот же Хартенберг, но завод Келлери Ко.
Более поздние Венгерские 1930-40-х годов, имеют некоторые отличия. Рис 6. - Чапельский арсенал, год выпуска снизу. Рис 7. – Будапешт. Рис 8. – завод военный Веспрем.
Германия, империалистическая война.
Германская маркировка гильз империалистической войны имеет два вида с чётким делением (Рис 9) с помощью чёрточек на четыре равные части капсюля и с условным (Рис 10). Надпись выдавленная, во втором варианте буквы и цифры обозначения направлены к капсюлю.
В верхней части маркировка S 67, в разных вариантах: вместе, раздельно, через точку, без цифр. Нижняя часть месяц производства, в левой части – года, а в правой – завод. В некоторых случаях год и завод заменен местами, или же расположение всех делений меняется полностью до наоборот.
Фашистская Германия.
Гильзы и их маркировка в Фашистской Германии (тип Маузер) имеют множество вариантов, потому что патроны производились практически на заводах всех оккупированных стран Западной Европы: Чехословакии, Дании, Венгрии, Австрии, Польше, Италии.
Рассмотрим Рис 11-14, данная гильза сделана в Дании. Капсюль разделён на четыре части: сверху – буква Р с цифрами, снизу – неделя, в левой стороне – год, в правой буква S и звезда (пятиконечная или шестиконечная). На рисунках 15-17 мы видим ещё некоторые разновидности патронов производимых в Дании.
На рис 18 мы видим капсюли предположительно Чехословацкого и Польского производства. Капсюль поделён на четыре части: вверху – Z, внизу месяц изготовления, слева и справа – год. Есть вариант, когда вверху написано «СМС», снизу калибр - 7.92.
- На рис 19-23 Германские гильзы Г.Геншов и Ко в Дурлях;
- Рис 24. - РВС, Браунинг, калибр 7.65, Нюрнберг;
- Рис 25 и 26 - ДВМ, Карлсруэ.
Ещё варианты патронов Польского изготовления.
- Рис 27 - Скаржиско-Каменна;
- Рис 28 и 29 - "Починск", Варшава.
Знаки на патронах винтовки Мосина не вдавленные, а выпуклые. Сверху обычно буква завода изготовителя, снизу – цифры года выпуска.
- Рис 30 – Луганский завод;
- Рис 31 - завод из России;
- Рис 32 – Тульский завод.
Ещё некоторые варианты капсюлей:
- Рис 33 – Тульский завод;
- Рис 34 – Русский завод;
- Рис 35 – Московский;
- Рис 36 – русско-бельгийский;
- Рис 37 – Рижский;
- Рис 38 – Ленинградский;
- Рис 39, 40, 41, 42 – разные заводы в России.
Универсальная стрелковая система низкой баллистики для ближнего боя пехотных подразделений РККА
Имеющиеся сведения об ампулометах Красной Армии крайне скудны и в основном базируются на паре абзацев из мемуаров одного из защитников Ленинграда, описании конструкции в руководстве по применению ампулометов, а также некоторых выводах и расхожих домыслах современных поисковиков-копателей.
Между тем в музее столичного завода «Искра» имени И.И. Картукова долгое время мертвым грузом лежал изумительного качества видовой ряд съемки фронтовых лет. Текстовые документы к нему, очевидно, погребены в недрах архива экономики (или научно-технической документации) и еще дожидаются своих исследователей. Так что при работе над публикацией пришлось обобщать лишь известные данные и анализировать справки и изображения .
Существующее понятие «ампуломет» применительно к боевой системе, разработанной в СССР накануне Великой Отечественной войны, не раскрывает всех возможностей и тактических преимуществ этого оружия. Более того, все доступные сведения относятся лишь, так сказать, к позднему периоду серийных ампулометов. На самом деле, эта «труба на станке» была способна метать не только ампулы из жестянки или бутылочного стекла, но и более серьезные боеприпасы. А создатели данного простого и неприхотливого оружия, производство которого было возможно чуть ли не «на коленке», вне сомнения, достойны куда большего уважения.
Простейшая мортира
В огнеметной системе вооружений сухопутных войск Красной Армии ампуломет занимал промежуточное положение между ранцевыми или станковыми огнеметами, стреляющими на незначительные расстояния струей жидкой огнесмеси, и полевой артиллерией (ствольной и реактивной), эпизодически применявшей на полную дальность стрельбы зажигательные снаряды с твердыми зажигательными смесями типа военного термита марки 6. По замыслу разработчиков (а не требований заказчика), ампуломет в основном (так в документе) предназначался для борьбы с танками, бронепоездами, бронемашинами и укрепленными огневыми точками противника путем стрельбы по ним любыми боеприпасами подходящего калибра.
Опытный 125-мм ампуломет в период заводских испытаний 1940 г.
Мнение о том, что ампуломет - чисто ленинградское изобретение, очевидно, основано на том, что этот вид оружия производили и в блокадном Ленинграде, а один из его образцов выставлен в экспозиции Государственного мемориального музея обороны и блокады Ленинграда. Однако разрабатывали ампулометы (как, впрочем, и пехотные огнеметы) в предвоенные годы в Москве в опытном конструкторском отделе завода №145 имени СМ. Кирова (главный конструктор завода - И.И. Картуков), состоящем в ведении Наркомата авиапромышленности СССР. Фамилии конструкторов ампулометов, к сожалению, мне неизвестны.
Транспортировка опытного 125-мм ампуломета летом при смене огневой позиции.
Документально подтверждено, что с боекомплектом из ампул 125-мм ампуломет прошел полигонные и войсковые испытания в 1941 г. и был принят на вооружение Красной Армии. Описание конструкции ампуломета, приведенное в Интернете, позаимствовано из руководства и лишь в общих чертах соответствует довоенным опытным образцам: «Ампуломет состоит из ствола с патронником, затвора-задвижки, стреляющего приспособления, прицельных приспособлений и лафета с вилкой». В дополненном нами варианте ствол серийного ампуломета представлял собой стальную цельнотянутую трубу из маннесмановского проката с внутренним диаметром 127 мм, либо свернутую из листового 2-мм железа, заглушённую в казенной части. Ствол штатного ампуломета свободно опирался цапфами на проушины в вилке колесного (летнего) или лыжного (зимнего) станка. Механизмов горизонтальной или вертикальной наводки не было.
У опытного 125-мм ампуломета затвором винтовочного типа в патроннике запирался холостой патрон от охотничьего ружья 12-го калибра с папковой гильзой и 15-граммовой навеской черного пороха. Спуск стреляющего механизма происходил при нажатии большим пальцем левой руки на спусковой рычаг (вперед или вниз -были разные варианты), находящийся возле рукояток, подобных используемым на станковых пулеметах и приваренных к казенной части ампуломета.
125-мм ампуломет на боевой позиции.
У серийного ампуломета стреляющий механизм был упрощен за счет изготовления многих деталей штамповкой, а спусковой рычаг перенесен под большой палец правой руки. Более того, рукоятки в серийном производстве заменили стальными трубами, изогнутыми подобно рогам барана, конструктивно объединив их с поршневым затвором. То есть, теперь для заряжания затвор поворачивали обеими рукоятками до упора влево и с опорой на лоток тянули на себя. Вся казенная часть с ручками по прорезям в лотке отъезжала в крайнее заднее положение, полностью извлекая стреляную гильзу патрона 12-го калибра.
Прицельные приспособления ампуломета состояли из мушки и откидной стойки прицела. Последняя была рассчитана для стрельбы на четыре фиксированные дистанции (очевидно, от 50 до 100 м), обозначенные отверстиями. А вертикальная прорезь между ними позволяла пристреляться и на промежуточные дальности.
На фотографиях видно, что на опытном варианте ампуломета использовали грубо изготовленный колесный станок, сваренный из стальных труб и уголкового профиля. Правильнее его было бы считать лабораторным стендом. У станка ампуломета, предложенного на вооружение, все детали более тщательно отделывали и снабжали всеми атрибутами, необходимыми для эксплуатации в войсках: рукоятками, сошниками, планками, скобочками и пр. Однако колеса (катки) и на опытном, и на серийном образцах предусматривались монолитные деревянные, обитые металлической полосой по образующей и с металлической втулкой в качестве подшипника скольжения в осевом отверстии.
В питерском, волгоградском и архангельском музеях имеются поздние варианты ампуломета заводского производства на упрощенном легком бесколесном нескладывающемся станке с опорой из двух труб, либо вообще без станка. Треноги из стальных прутьев, деревянные колоды или дубовые крестовины в качестве лафетов к ампулометам приспосабливали уже в военное время.
В руководстве упоминается, что носимый расчетом ампуломета боекомплект составлял 10 ампул и 12 вышибных патронов. На станке предсерийного варианта ампуломета разработчики предлагали устанавливать в транспортном положении по два легкосъемных жестяных ящика емкостью на восемь ампул каждый. Два десятка патронов один из бойцов, очевидно, переносил в стандартном охотничьем патронташе. На боевой позиции ящики с боезапасом быстро снимали и помещали в укрытие.
На стволе предсерийного варианта ампуломета предусматривались две приваренные антабки для переноски его на ремне через плечо. Серийные образцы были лишены всяких «архитектурных излишеств», и ствол переносили на плече. Многие отмечают наличие металлической решетки рассекателя внутри ствола, в казенной его части. На опытном образце этого не было. Очевидно, решетка понадобилась для предотвращения удара картонным и войлочным пыжом холостого патрона по стеклянной ампуле. Кроме того, она ограничивала перемещение ампулы в казенную часть ствола до упора, поскольку у серийного 125-мм ампуломета в этом месте располагался патронник. Заводские данные и характеристики 125-мм ампуломета несколько разнятся с теми, что приводятся в описаниях и руководствах по применению.
Чертеж серийного 125-мм ампуломета, предложенного в серийное производство в 1940 г.
Разрыв 125-мм ампулы, снаряженной самовоспламеняющейся жидкостью КС, в районе цели.
Склад готовой продукции цеха по производству ампулометов на заводе №455 НКАП в 1942 г.
Зажигательные ампулы
Как указывалось в документах, основным боеприпасом для ампулометов были авиационные жестяные ампулы АЖ-2 калибра 125 мм, снаряженные самовоспламеняющейся разновидностью сгущенного керосина марки КС. Первые жестяные сферические ампулы поступили в серийное производство в 1936 г. В конце 1930-х гг. их совершенствованием занимались также в ОКО 145-го завода (в эвакуации это ОКБ-НКАЛ завода №455). В заводских документах они именовались авиационными жидкостными ампулами АЖ-2. Но все же пра-
вильнее называть ампулы жестяными, поскольку ими в ВВС РККА планировали постепенно заменить стеклянные ампулы АК-1, состоящие на вооружении с начала 1930-х гг. как химбоеприпасы.
К стеклянным ампулам постоянно были нарекания, что они, де, непрочны, а разбившись раньше времени, способны отравить своим содержимым и экипаж самолета, и наземный персонал. Между тем, к стеклу ампул предъявлялись взаимоисключающие требования - прочность в обращении и хрупкость при применении. Первое, естественно, превалировало, и некоторые из них, с толщиной стенки 10 мм, даже при бомбометании с высоты 1000 м (в зависимости от плотности грунта) давали очень большой процент неразбивших-ся. Теоретически решить проблему могли их жестяные тонкостенные аналоги. Как позже показали испытания, надежды авиаторов на это также оправдались не в полной мере.
Данная особенность наверняка проявлялась и при стрельбе из ампуломета, особенно по настильным траекториям на небольшую дальность. Заметьте, рекомендуемый типаж целей 125-мм ампуломета также сплошь составляют объекты с прочными стенками. В 1930-х гт. авиационные жестяные ампулы изготавливали путем штамповки двух полусфер из тонкой латуни толщиной 0,35 мм. По всей видимости, с 1937 г. (с началом жесткой экономии цветных металлов в производстве боеприпасов) начался их перевод на белую жесть толщиной 0,2-0,3 мм.
Конфигурация деталей для производства жестяных ампул сильно варьировалась. В 1936 г. на 145-м заводе была предложена конструкция Офицерова-Кокоревой для изготовления АЖ-2 из четырех сферических сегментов с двумя вариантами закатки краев деталей. В 1937 г. в производстве состояли даже АЖ-2 из полусферы с заливочной горловиной и второй полусферой из четырех сферических сегментов.
В начале 1941 г., в связи с ожидаемым переводом экономики на особый период, были опробованы технологии производства АЖ-2 из черной жести (тонкого проката 0,5-мм декапированного железа). С середины 1941 г. этими технологиями пришлось воспользоваться в полной мере. Черная жесть при штамповке была не столь пластичной, как белая или латунь, а глубокая вытяжка стали усложняла производство, поэтому АЖ-2 с началом войны допускалось изготавливать из 3-4 частей (сферических сегментов или поясов, а также различного их сочетания с полусферами).
Внизу: опытные ампулы АЖ-2 с дополнительными взрывателями. Фото 1942 г.
Пайка швов изделий из черной жести в присутствии специальных флюсов тогда оказалась также довольно дорогим удовольствием, а методику сварки тонких стальных листов сплошным швом академик Е.О. Патон внедрил в производство боеприпасов лишь год спустя. Поэтому в 1941 г. детали корпусов АЖ-2 стали соединять при помощи закатки краев и утапливания шва заподлицо с контуром сферы. Кстати, до рождения ампулометов заправочные горловины металлических ампул припаивали снаружи (для использования в авиации это было не столь принципиальным), но с 1940 г. горловины стали крепить внутри. Это позволило избежать разнотипности боеприпасов для применения в авиации и сухопутных войсках.
Начинку ампул АЖ-2КС, так называемый «русский напалм» - сгущенный керосин КС - разработал в 1938 г. А.П. Ионов в одном из столичных НИИ при содействии химиков В.В. Земскова, Л.Ф. Ше-велкина и А.В. Ясницкой. В 1939 г. он завершил разработку технологии промышленного производства порошкообразного загустителя ОП-2. Каким образом зажигательная смесь приобрела свойства мгновенно самовоспламеняющейся на воздухе, пока остается неизвестным. Не уверен, что тривиальное добавление гранул белого фосфора в густую зажигательную смесь на основе нефтепродуктов здесь гарантировало бы их самовоспламенение. В общем, как бы там ни было, уже весной 1941 г. на заводских и полигонных испытаниях 125-мм ампуломета АЖ-2КС нормально срабатывали без взрывателей и промежуточных воспламенителей.
По первоначальному замыслу, АЖ-2 были предназначены для заражения с самолетов местности стойкими отравляющими веществами, а также поражения живой силы стойкими и нестойкими отравляющими веществами, позже (при использовании их с жидкими огнесмесями) - для поджига и задымления танков, кораблей и огневых точек. Между тем применение боевых химических веществ в ампулах по противнику не исключалось использованием их из ампулометов. С началом Великой Отечественной войны зажигательное назначение боеприпаса дополнилось выкуриванием живой силы из полевых фортсооружений.
В 1943 г. для гарантированного срабатывания АЖ-2СОВ или АЖ-2НОВ при бомбометании с любой высоты и при любой скорости носителя разработчики ампул дополнили свои конструкции взрывателями из термореактивной пластмассы (стойкой к кислотному основанию отравляющих веществ). По замыслу разработчиков, на живую силу такие доработанные боеприпасы воздействовали уже как осколочно-химические.
Ампульные взрыватели УВУД (универсальный взрыватель ударного действия) относились к разряду всюдубойных, т.е. срабатывали даже при падении ампул боком. Конструктивно они были аналогичны применяемым на авиационных дымовых шашках АДШ, но стрелять такими ампулами из ампулометов уже не представлялось возможным: от перегрузок взрыватель непредохранительного типа мог сработать прямо в стволе. В военный период и для зажигательных ампул в ВВС порой использовали корпуса с взрывателями или с заглушками вместо них.
В 1943-1944 гг. прошли испытания ампул АЖ-2СОВ или НОВ, предназначенных для долговременного хранения в снаряженном состоянии. Для этого их корпуса внутри были покрыты бакелитовой смолой. Таким образом, стойкость металлического корпуса к механическим воздействиям еще больше возрастала, и на такие боеприпасы в обязательном порядке устанавливали взрыватели.
Сегодня на местах прошедших боев «копателям» могут попадаться в кондиционном виде уже только ампулы АК-1 или АУ-125 (АК-2 или АУ-260 - чрезвычайно редкая экзотика) из стекла. Тонкостенные жестяные ампулы практически все истлели. Не стоит пытаться разрядить стеклянные ампулы, если видно, что внутри - жидкость. Белая или желтоватая мутная - это КС, отнюдь не утратившая своих свойств к самоспламенению на воздухе даже по прошествии 60 лет. Прозрачная или полупрозрачная с желтыми крупными кристаллами осадка - это СОВ или НОВ. В стеклотаре их боевые свойства могут сохраняться также весьма продолжительное время.
Ампулометы в бою
Накануне войны подразделения ранцевых огнеметов (огнеметные команды) организационно входили в состав стрелковых полков. Однако из-за трудностей использования в обороне (чрезвычайно малая дальность огнеметания и демаскирующие признаки ранцевого огнемета РОКС-2) они были расформированы. Вместо этого в ноябре 1941 г. были созданы команды и роты, вооруженные ампулометами и ружейными мортирками для метания по танкам и другим целям металлических и стеклянных ампул и бутылок с зажигательной смесью. Но, по официальной версии, ампулометы также имели существенные недостатки, и в конце 1942 г. их сняли с вооружения.
Об отказе от винтовочно-бутылочных мортир при этом не упоминалось. Наверное, они недостатками ампулометов почему-то не обладали. Более того, в остальных подразделениях стрелковых полков Красной Армии бутылки с КС метать по танкам предлагалось исключительно вручную. Бутылкометчикам же огнеметных команд, очевидно, открывали страшную военную тайну: каким образом использовать прицельную планку мосинской винтовки для прицельной стрельбы бутылкой на заданную дистанцию, определенную на глаз. Как я понимаю, остальных малограмотных пехотинцев учить этому «мудреному делу» было просто некогда. Поэтому они сами приспосабливали на срез винтовочного ствола гильзу от трехдюймовки и сами «во внеурочное время» обучались прицельному бутылкометанию.
При встрече с прочной преградой корпус ампулы АЖ-2КС разрывался, как правило, по паечным швам, зажигательная смесь выплескивалась и воспламенялась на воздухе с образованием густого бело-
го дыма. Температура горения смеси достигала 800°С, что при попадании на одежду и открытые участки тела доставляло противнику массу неприятностей. Не менее неприятным была встреча липкого КС с бронетанковой техникой - начиная от изменения физико-химических свойств металла при локальном нагреве до такой температуры и заканчивая непременным пожаром в мотор-но-трасмиссионном отделении карбюраторных (да и дизельных) танков. Счистить горящий КС с брони было невозможно - требовалось только прекращение доступа воздуха. Однако присутствие в КС самовоспламеняющейся присадки не исключало самопроизвольного возгорания смеси снова.
Приведем немногочисленные выдержки из боевых донесений времен Великой Отечественной, опубликованные вИнтернете : «Применили мы и ампулометы. Из наклонно установленной трубки, смонтированной на санях, выстрел холостого патрона выталкивал стеклянную ампулу с горючей смесью. Летела она по крутой траектории на расстояние до 300-350 м. Разбиваясь при падении, ампула создавала небольшой, но устойчивый очажок пожара, поражая живую силу противника и поджигая его блиндажи. Сводная ампулометная рота под командованием старшего лейтенанта Старкова, в составе которой было 17 расчетов, в течение первых двух часов выпустила 1620 ампул». «Сюда же выдвинулись ампулометчики. Действуя под прикрытием пехоты, они подожгли вражеский танк, два орудия и несколько огневых точек».
Кстати, интенсивная стрельба патронами с дымным порохом неизбежно создавала на стенках ствола толстый слой нагара. Так что после четверти часа такой канонады ампулометчики наверняка бы обнаружили, что ампула в ствол закатывается уже с все большим трудом. Теоретически перед этим нагар наоборот несколько улучшил бы обтюрацию ампул в стволе, повысив дальность стрельбы ими. Однако привычные метки дальности на планке прицела, наверняка, «поплыли». О банниках и прочем инструменте и приспособлениях для чистки стволов ампулометов, наверное, говорилось в техописании...
А вот вполне объективное мнение уже наших современников: «Расчет ампуломета составлял три человека. Заряжание производили два человека: первый номер расчета вставлял с казны вы-шибной патрон, второй вкладывал в ствол с дульной части саму ампулу». «Ампулометы были очень простыми и дешевыми «огнеметными мортирами», ими вооружались специальные ампуломет-ные взводы. Боевой устав пехоты 1942 г. упоминает ампуломет в качестве штатного огневого средства пехоты. В бою ампуломет часто служил ядром группы истребителей танков. Применение его в обороне в целом оправдывало себя, попытки же применения в наступлении приводили к большим потерям расчетов из-за малой дальности стрельбы. Правда, они не без успеха использовались штурмовыми группами в городских боях - в частности, в Сталинграде».
Имеются и воспоминания ветеранов. Суть одного из них сводится к тому, что в начале декабря 1941 г. на Западный фронт в один из батальонов 30-й армии генерал-майора Д.Д. Лелюшенко доставили 20 ампулометов. Сюда же приехал конструктор этого оружия, а также сам командарм, решивший лично опробовать новую технику. В ответ на комментарии конструктора по заряжанию ампуломета Лелюшенко проворчал, что больно все хитро и долго, а немецкий танк ждать не будет... При первом же выстреле ампула разбилась в стволе ампуломета, и вся установка сгорела. Лелюшенко уже с металлом в голосе потребовал второй ампуломет. Все повторилось. Генерал «осерчал», перейдя на ненормативную лексику, запретил бойцам использовать столь небезопасное для расчетов оружие и раздавил танком оставшиеся ампулометы.
Использование АРС-203 для заправки ампул АЖ-2 боевыми химвеществами. Наклонившийся боец откачивает лишнюю жидкость, стоящий возле треножника устанавливает пробки на заправочныегорловины АЖ-2. Фото 1938 г.
Вполне вероятная история, хотя и не очень приятная в общем контексте. Как будто ампулометы и не проходили заводских и полигонных испытаний... Почему это могло случиться? Как версия: зима 1941 -го (все очевидцы это упоминали) была очень морозной, и стеклянная ампула стала более хрупкой. Здесь, к сожалению, уважаемый ветеран не уточнил, из какого материала были те ампулы. Также может сказаться и разница температур толстостенного стекла (местный нагрев), обжигаемого при выстреле пламенем пороха вы-шибного заряда. Очевидно, в сильный мороз надо было стрелять только металлическими ампулами. А ведь «в сердцах» генерал мог запросто и по ампулам прокатиться!
Разливочная станция АРС-203. Фото 1938 г.
Огневой коктейль прифронтового разлива
Это только на первый взгляд схема использования ампуломета в войсках кажется до примитивного простой. К примеру, расчет ампуломета на боевой позиции отстрелял носимый боезапас и подтащил второй боекомплект... Чего проще - бери и стреляй. Вон, у старшего лейтенанта Старкова двучасовой расход подразделения превысил полторы тыщи ампул! Но на самом деле, при организации снабжения войск зажигательными ампулами требовалось решить проблему транспортировки на большие расстояния с заводов из глубокого тыла далеко небезопасных в обращении зажигательных боеприпасов.
Испытания ампул в предвоенный период показали, что данные боеприпасы в окончательно снаряженном виде выдерживают транспортировку не далее чем на 200 км по дорогам мирного времени с соблюдением всех правил и при полном исключении «дорожных приключений». В военное время все значительно усложнилось. Но здесь, вне сомнения, пригодился опыт советских авиаторов, где ампулы снаряжали на аэродромах. До механизации процесса заливка ампул с учетом отвертывания и завертывания пробки штуцера требовала 2 чел.-ч на 100 штук.
В 1938 г. для ВВС РККА на 145-м заводе НКАП была разработана и позже принята на вооружение буксируемая авиационная разливочная станция АРС-203, выполненная на одноосном полуприцепе. Годом позже на вооружение поступила и самоходная АРС-204, но она была ориентирована на обслуживание выливных авиаприборов, и рассматривать ее мы не будем. АРСы в основном предназначались для розлива боевых химических веществ в боеприпасы и изолированные резервуары, но для работы с готовой самовоспламеняющейся зажигательной смесью оказались просто незаменимы.
По идее, в тылу каждого стрелкового полка должно было работать небольшое подразделение по снаряжанию ампул смесью КС. Вне сомнения, оно располагало станцией АРС-203. Но КС также не возили бочками с заводов, а готовили на месте. Для этого в прифронтовой зоне использовали любые продукты нефтеперегонки (бензин, керосин, соляру) и по таблицам, составленным А.П. Ионовым, добавляли в них различное количество загустителя. В итоге, несмотря на различие в исходных компонентах, получался КС. Далее его, очевидно, закачивали в резервуар АРС-203, куда добавляли компонент самовоспламенения огнесмеси.
Впрочем, не исключается и вариант добавления компонента непосредственно в ампулы, а затем розлива в них жидкости КС. В этом случае АРС-203, в общем-то, и не была столь необходима. А дозатором могла служить и обычная солдатская алюминиевая кружка. Но такой алгоритм требовал, чтобы самовоспламеняющийся компонент некоторое время на открытом воздухе был инертен (например, мокрый белый фосфор).
АРС-203 была специально разработана для механизации процесса снаряжания ампул АЖ-2 до рабочего объема в полевых условиях. На ней из большого резервуара жидкость сначала наливали одновременно в восемь мерников, а затем наполняли сразу восемь ампул. Таким образом, за час удавалось снарядить 300-350 ампул, а через два часа такой работы 700-литровый резервуар станции опустошался, и его вновь заправляли жидкостью КС. Ускорить процесс заливки ампул было невозможно: все перетекания жидкостей проходили естественным путем, без наддува емкости. Цикл наполнения восьми ампул составлял 17-22 с, а 610 л в рабочую емкость станции при помощи насоса Гарда закачивали за 7,5-9 мин.
Станция ПРС готова к заправке четырех ампул АЖ-2. Педаль нажата, и процесс пошел! Заправка зажигательных смесей позволяла обойтись без противогаза. Фото 1942 г.
Очевидно, опыт эксплуатации АРС-203 в сухопутных войсках оказался неожиданным: производительность станции, ориентированной на потребности ВВС, была признана избыточной, как, впрочем, и ее габариты, масса и необходимость буксировки отдельным автомобилем. Пехоте требовалось нечто поменьше, и в 1942 г. в ОКБ-НКАП 455-го завода «картуковцы» разработали полевую разливочную станцию ПРС. В ее конструкции мерники были упразднены, а уровень наполнения непрозрачных ампул контролировали с помощью Стеклянной СИГ-Предельно упрощенный вариант ПРС нальной трубки. для использования в полевых условиях. Емкость рабочего ре-
зервуара составляла 107 л, а масса всей станции не превышала 95 кг. ПРС была спроектирована в «цивилизованном» варианте рабочего места на раскладном столе и в предельно упрощенном, с установкой рабочей емкости «на пеньках». Производительность станции ограничивалась 240 ампулами АЖ-2 в час. К сожалению, когда завершились полигонные испытания ПРС, ампулометы в Красной Армии уже сняли с вооружения.
Русский многоразовый «фаустпатрон»?
Однако безоговорочно причислять 125-мм ампуломет к зажигательному оружию будет не совсем корректно. Ведь никто не позволяет себе считать огнеметами ствольную артсистему или РСЗО «катюша», стрелявшие при необходимости и зажигательными боеприпасами. По аналогии с применением авиационных ампул расширить арсенал боеприпасов ампуломета конструкторы 145-го завода предлагали за счет использования доработанных советских противотанковых авиабомб ПТАБ-2,5 кумулятивного действия , созданных в самом начале Великой Отечественной войны.
В книге Е. Пырьева и С. Резниченко «Бомбардировочное вооружение авиации России 1912-1945 гг.» в разделе ПТАБ говорится, что мелкие авиабомбы кумулятивного действия в СССР разрабатывали лишь в ГСКБ-47, ЦКБ-22 и в СКБ-35. С декабря 1942 по апрель 1943 г. там удалось спроектировать, испытать и отработать по полной программе 1,5-кг ПТАБ кумулятивного действия. Однако на 145-м заводе И.И. Картукова данной проблемой занялись намного раньше, еще в 1941 г. Их 2,5-кг боеприпас назывался авиационной фугасно-бронебойной миной АФБМ-125 калибра 125 мм.
Внешне такая ПТАБ сильно напоминала фугасные авиабомбы полковника Гронова малых калибров времен Первой мировой войны. Поскольку к корпусу авиационного боеприпаса крылья цилиндрического оперения приваривали точечной сваркой, для использования мины в пехоте простой заменой ее оперения обойтись не удалось. Новое оперение минометного типа на авиабомбы устанавливали с вмонтированным в него дополнительным метательным зарядом в капсуле. Выстреливался боеприпас по-прежнему, холостым ружейным патроном 12-го калибра. Таким образом, применительно к ампу-ломету система получалась В некоторой СТепе- Мина фБМ. 125 без дополнительного НИ активно-реактивной. предохранителя контактного взрывателя.
Довольно продолжительное время конструкторам пришлось трудиться над повышением надежности взведения контактного взрывателя мины на траектории.
Мина БФМ-125 без дополнительного предохранителя контактного взрывателя.
Между тем, проблема в упомянутом выше эпизоде 1941 г. с командующим 30-й армией Д.Д. Лелюшенко могла возникнуть и при стрельбе из ампулометов фугасно-бронебойны-ми минами ФБМ-125 ранних моделей. На это косвенно указывает и ворчание Лелюшенко: «Больно все хитро и долго, немецкий танк ждать не будет», поскольку в обычный ампуломет вложение ампулы и заряжание патрона особых премудростей не требовало. В случае же применения ФБМ-125 перед стрельбой у боеприпаса надо было вывинтить предохранительный ключ, открыв доступ огня к пороховой запрессовке предохранительного механизма, удерживающего инерционный ударник контактного взрывателя в заднем положении. Для этого все подобные боеприпасы снабжались картонной шпаргалкой с надписью «Вывернуть перед стрельбой», привязанной к ключу.
Кумулятивная выемка в передней части мины была полусферической, а ее тонкостенная стальная облицовка скорее формировала заданную конфигурацию при заливке ВВ, нежели играла роль ударного ядра при кумуляции боевого заряда боеприпаса. В документах указывалось, что ФБМ-125 при стрельбе из штатных ампулометов предназначена для вывода из строя танков, бронепоездов, бронемашин, автотранспорта , а также для разрушения укрепленных огневых точек (ДОТов.ДЗОТовипр.).
Бронеплита толщиной 80 мм, уверенно пробитая миной ФБМ-125 на полигонных испытаниях.
Характер выходного отверстия той же пробитой бронеплиты.
Полигонные испытания боеприпаса прошли в 1941 г. Их итогом стал запуск мины в опытно-серийное производство. Войсковые испытания ФБМ-125 успешно завершились в 1942 г. Разработчики предлагали при необходимости снаряжать такие мины и боевыми химическими веществами раздражающего действия (хлорацетофеноном или адамситом), но до этого дело не дошло. Параллельно с ФБМ-125 в ОКБ-НКАП 455-го завода разработали и бронебойно-фу-гасную мину БФМ-125. К сожалению, о ее боевых свойствах в заводских справках не упоминается.
Прикрыть пехоту дымами
В 1941 г. прошла полигонные испытания разработанная на заводе №145 им. СМ. Кирова авиационная дымовая шашка АДШ. Она была предназначена для постановки вертикальных маскирующих (ослепление противника) и ядовитых дымовых (сковывание и изнурение боевых сил противника) завес при сбрасывании шашек с самолета. На самолетах АДШ загружали в ампульно-бомбовые кассеты, предварительно удалив предохранительные вилки взрывателей. Высыпались шашки залпом при открытии створок одной из секций кассеты. Ампульно-бомбовые кассеты были разработаны также на 145-м заводе для истребителей, штурмовиков, дальних и ближних бомбардировщиков.
Шашечный взрыватель контактного действия уже был выполнен с всюдубойным механизмом, что обеспечивало его срабатывание при падении боеприпаса на землю в любом положении. От срабатывания при случайном падении шашку предохраняла пружина взрывателя, не позволявшая ударнику наколоть капсюль-воспламенитель при недостаточных перегрузках (при падении с высоты до 4 м на бетон).
Наверное, неслучайно этот боеприпас также оказался выполненным в калибре 125 мм, что, по заверениям разработчиков, позволяло применять АДШ и из штатных ампулометов. Кстати, при выстреле из ампуломета боеприпас получал перегрузку намного большую, нежели при падении с 4 м, а значит, шашка начинала дымить уже в полете.
Еще в предвоенные годы было научно доказано, что прикрывать свои войска намного эффективнее, если в атаке на огневую точку задымлять именно ее, а не свою пехоту. Таким образом, ампуломет оказался бы очень нужной штукой, когда перед атакой требовалось закинуть несколько шашек на пару сотен метров к ДЗОТу или ДОТу. К сожалению, не известно, применялись ли ампулометы на фронтах в таком варианте...
При стрельбе тяжелыми шашками АДШ из 125-мм ампуломета его прицельные приспособления можно было использовать только с поправками. Однако большой точности стрельбы при этом не требовалось: одна АДШ создавала непросматриваемое стелющееся облако протяженностью до 100 м. А поскольку к АДШ приспособить
дополнительный вышибной заряд было невозможно, для стрельбы на предельную дистанцию требовалось использовать крутую траекторию при углах возвышения, близких к 45°.
Полковая агитационная самодеятельность
Сюжет для этого раздела статьи об ампуломете был мною также позаимствован в Интернете . Суть его состояла в том, что однажды замполит, придя к саперам в батальон, спросил, кто может сделать агитационную минометную мину? Вызвался Павел Яковлевич Иванов. Инструменты он нашел на месте разрушенной кузни, корпус боеприпаса изготовил из чурки, приспособив небольшой пороховой заряд для его разрыва в воздухе, запал - из бик-фордового шнура, а стабилизатор - из консервных банок. Однако деревянная мина для миномета оказалась легкой и в ствол опускалась медленно, не пробивая капсюля.
Иванов уменьшил ее диаметр, чтобы воздух из ствола выходил свободнее, и капсюль на боек перестал попадать. В общем, умелец не спал сутками, но на третий день мина полетела и взорвалась. Листовки закружились над вражескими траншеями. Позже для стрельбы деревянными минами он приспособил ампуломет. А чтобы не вызывать ответный огонь на свои траншеи, выносил его на нейтральную полосу или в сторону. Результат: немецкие солдаты как-то раз перешли на нашу сторону группой, пьяненькие, средь бела дня.
Эта история также вполне правдоподобна. Из подручных средств изготовить агитмину в металлическом корпусе в полевых условиях довольно затруднительно, а из древесины - вполне по силам. Кроме того, такой боеприпас, по здравому смыслу, и должен быть нелетальным. Иначе, какая уж тут агитация! А вот заводские агитационные мины и артснаряды были в металлических корпусах. В большей степени, чтобы летели дальше и чтобы не сильно нарушать баллистику. Однако до этого конструкторам ампуломета и в голову не приходило обогатить арсенал своего детища вот такой разновидностью боеприпаса...
нозарядными, с поршневым затвором. Стреляющие механизмы - аналогичные в системах обоих калибров.
На вооружение станковые минометы «Ампуломет» не поступали. По классификации артсистем, образцы обоих калибров можно отнести к минометам жесткого типа. Теоретически силы отдачи при стрельбе фугасно-бронебойными минами не должны были возрастать по сравнению с метанием ампул. Масса ФБМ была больше, чем у АЖ-2КС, но меньше, чем у АДШ. А вышибной заряд - тот же самый. Однако, несмотря на то, что минометы «Ампуломет» стреляли по более настильным траекториям, нежели классические минометы и бомбометы, первые все же были куда «минометнее» гвардейских минометов «катюша».
Выводы
Итак, причиной снятия ампулометов с вооружения сухопутных войск Красной Армии в конце 1942 г. официально послужила их небезопасность в обращении и применении. А зря: впереди нашу армию ждало не только наступление, но и многочисленные бои в населенных пунктах. Именно там в полной мере пригодились бы
100-мм станковый противотанковый миномет в процессе заряжания.
Кстати, безопасность использования ранцевого огнемета в наступательном бою тоже весьма сомнительна. Тем не менее их вернули «в строй» и использовали вплоть до конца войны. Имеются фронтовые воспоминания снайпера, где тот утверждает, что вражеского огнеметчика всегда видно издалека (ряд демаскирующих признаков), поэтому выцеливать его лучше на уровне груди. Тогда с коротких дистанций пуля мощного винтовочного патрона навылет пробивает и тело, и резервуар с огнесмесью. То есть, огнеметчик и огнемет «восстановлению не подлежат».
Точно в такой же ситуации мог оказаться и расчет ампуломета при попадании пуль или осколков в зажигательные ампулы. Стеклянные ампулы вообще могло поколоть друг о друга ударной волной от близкого разрыва. Да и вообще, вся война - дело сильно рисковое... А благодаря «гусарству генералов Лелюшенко» и рождались вот такие скороспелые выводы о низком качестве и боевой неэффективности отдельных образцов оружия. Вспомните, к примеру, предвоенные мытарства конструкторов РСЗО «катюша», минометного вооружения, пистолетов-пулеметов, танка Т-34 и пр. Наши конструкторы-оружейники в подавляющем большинстве не были дилетантами в своей области знаний и не меньше генералов стремились приблизить победу. А их «макали», как котят. Генералов тоже нетрудно понять - им требовались надежные образцы вооружений и с «защитой от дурака».
И потом, как-то нелогично выглядят теплые воспоминания пехотинцев об эффективности бутылок с зажигательной смесью КС против танков на фоне весьма прохладного отношения к ампулометам. И то, и другое - оружие одного порядка. Разве что ампула была ровно вдвое мощнее, а метнуть ее можно было раз в 10 дальше. Здесь не совсем понятно, к чему претензий «в пехоте» было больше: к самому ампуломету или к его ампулам?
Наружный подвесной несбрасываемый контейнер АБК-П-500 для залпового применения авиабомб малых калибров со скоростных и пикирующих бомбардировщиков. На переднем плане - ампулы АЖ-2КС из четырех сферических сегментов с запаянными изнутри краями.
Один из вариантов ручного (неранцевого) огнемета разработки конструкторов завода №145 НКАП на испытаниях 1942 г. На такой дальности из этого «аэрозольного баллончика» разве что кабанчиков смолить.
В это же время те же «весьма опасные» ампулы АЖ-2КС в советской штурмовой авиации продержались на вооружении, как минимум, до конца 1944 - начала 1945 г. (во всяком случае, штурмовой авиаполк М.П. Одинцова применял их уже на немецкой территории по танковым колоннам, укрывшимся в лесах). И это на штурмовиках-то! С небронированными бомбоотсеками! Когда с земли по ним лупит вся пехота противника из чего попало! Пилоты прекрасно отдавали себе отчет, ЧТО будет при попадании лишь одной шальной пули в кассету с ампулами, но, тем не менее, летали. Кстати, робкое упоминание в Интернете , что в авиации ампулы использовали при стрельбе из этаких самолетных ампулометов, абсолютно не соответствует действительности.
