Пистолет-пулемёт Шпагина
Все наслышаны о пистолете Шпагина. Так вот – пистолет – пулемет, разработан знаменитым советским конструктором Георгием Шпагиным. Данный вид оружия активнее всего применяли в период Великой Отечественной войны. В дальнейшем пистолет Шпагина применяли во время разрешения множества вооруженных конфликтов, которые достаточно часто возникали в послевоенный период. В СССР данное оружие официально было принято на вооружение в 1941 году. При этом в 1951 году пистолет был снят с вооружения. Произошло это из-за того, что автомат Калашникова был в значительной мере эффективнее пистолета - пулемета Шпагина. Тем не менее, далее в нашей статье рассорим основные характеристики ППШ-41.
Характеристики
Сразу же следует начать с того, что производители заявили о прицельной дальности 500 метров. Однако на деле результат совершенно иной. Так вот действительная дальность эффективного огня составляет 200 метров. Это довольно таки не плохой результат для оружия данного класса. Однако производители постарались оптимизировать оружие. Такой шаг был осуществлен за счет применения патрона 7,62 ТТ. При этом была достигнута максимальная дальность полета, которая равнялась 490 м/с. Таким образом, если мишень находилась на расстоянии 200 метров, можно было утверждать об уверенном поражении цели. Еще одной особенностью ППШ является высокая скорострельность. Основной минус высокой скорострельности - не эффективное использование большого количества боеприпасов. При этом наблюдается быстрый перегрев ствола. Однако с другой стороны скорострельность весьма эффективна во время использования ППШ в ближнем бою.
Далее следует отметить то, что ППШ достаточно живучее устройство. В особенности это проявляется во время использования оружия с рожковым магазином. Если говорить о надежности ППШ то в данном случае вам следует регулярно осуществлять чистку, смазку оружия. Основной причиной задержки стрельбы - попадание пыли, грязи в чашечку затвора. По этой причине, еще в период Второй мировой войны, во время передвижения на автомашинах, ППШ активно прятали под специальными плащами.
Достоинства ППШ
Далее рассмотрим основные достоинства ППШ. В первую очередь - дуальная энергия равная 665 Дж. Кроме этого высокая начальная скорость полета пули обеспечивает отменную траекторию полета. Кроме этого ППШ оборудован длинной прицельной линией, деревянным прикладом, компрессором отдачи, который обеспечивает комфортное прицеливание и плотность удержания. За счет этого эффективность одиночных выстрелов улучшается в несколько раз. Помимо этого деревянный приклад можно использовать в рукопашном бою. Кожух ствола и затвора отлично предохраняет руки стрелка от всевозможных ожогов. Следующая особенность - большая емкость дискового магазина, именно ха счет этого увеличивается плотность огня. Также следует отметить наличие двойной улитки расположенной в дисковом магазине. Это повышает надежность работы оружия в случае возникновения механических воздействий. То есть, при появлении незначительных вмятин устройство в полной мере сохраняет собственную работоспособность. Если сравнивать эффективность дальность стрельбы, то в данном случае ППШ в 1,4 раза превосходит МП-38/40.
Недостатки ППШ
Однако не все так хорошо как хотелось бы. Проявляется это во время выбора высокого темпа автоматической стрельбы. При этом можно пронаблюдать повышенный расход патронов. Кроме этого большая масса оружия снижает эффективность работы ППШ. Зачастую по этой причине многим стрелкам приходилось оставлять оружие на поле боя и скрываться для сохранения собственной жизни. Предохранитель на ППШ не безопасный. Это приводит к тому, что во время падения оружия происходят случайные выстрелы. Еще один минус затвор можно взводить только правой рукой.
Производство ППШ осуществлялось на протяжении Великой Отечественной войны. При этом в 1942 году была предложена новая модификация оружия, которая была названа ППШ-42. Это было немного усовершенствованное оружие. Тем не менее, на конкурсе победу одержал ППС-43, который наряду с ППШ-42 был принят на вооружение.
Похожие новости
Многие наверняка слышали такое выражение, как «оружие победы». Оно является немаловажным в истории советского народа. Это выражение объединило все виды вооружения, которые оказали помощь нашей стране в победе над нацистами, а также стали настоящими символами русского солдата. Сюда также относятся танк Т-34, противотанковое ружье, легендарная установка залпового огня "Катюша" и, безусловно, пистолет-пулемет Шпагина, он же «ППШ 41» - автомат, устройство, чертеж и описание которого приведены в данном тексте.
История
Из опыта войны в 1939-1940 годах между СССР и Финляндией и стоящего тогда на вооружении пистолета-пулемета Дегтярева прояснился определенный факт. Он заключался в том, что Красную Армию необходимо было оснащать автоматическими моделями и организовывать, соответственно, их массовое производство. «ППД-40» и «ППД-38» (пистолеты-пулеметы Дегтярева) не подходили для таких целей, так как были они трудоемки, и требовалось немалое число станочного оборудования для их производства. Также они имели дефицит материалов и высокую себестоимость. Для замены «ППД» необходимо было разработать новый, максимально дешевый и простой пистолет-пулемет. Данный вопрос являлся немаловажным.
В 1940 году объявили конкурс на изобретение нового пистолета-пулемета. Испытания определили двух основных соперников. Ими оказались Б. Г. Шпитальный и Г. С. Шпагин. Их модели были довольно перспективными. Победу одержал Шпагин. На вооружение был принят его вариант 21.12.1940 г. Полное его название было: «пистолет-пулемет системы Шпагина 7,62 мм обр. 1941 г. (автомат «ППШ 41»)». Это является достоверным фактом.
В массовое производство «ППШ 41» - автомат, устройство, чертеж и описание которого даны в тексте ниже, поступил в период осени 1941 г. А именно - в самый кульминационный военный период, когда в таком оружии сильно нуждалась Красная Армия. За счет того, что у такого устройства, как автомат «ППШ», была простая конструкция, не использовалась легированная сталь и сложные специальные инструменты, выпуск его был развернут на многих предприятиях страны, ранее не специализировавшихся на оружейном производстве.
Основную массу деталей такого оружия как автомат «ППШ», изготавливали по методу холодной штамповки с применением электрической и точечной сварки. Самой сложной и дорогой частью являлся барабанный магазин. Он был позаимствован у «ППД», к которому при эксплуатации была масса нареканий. Это немного задерживало выпуск такого оружия, как «ППШ» - автомат, чертежи которого представлены для ознакомления ниже. После модернизации барабанный магазин заменили секторной емкостью на 35 патронов, а соответствующий прицел — на перекидной, имеющий дальность стрельбы 100 и 200 м. За военные годы было выпущено около 5,4 миллиона пистолетов-пулеметов Шпагина. У данного оружия автоматика работает благодаря отдаче свободного затвора. При стрельбе канал ствола запирался массой свободного затвора, который поджимался пружиной (возвратно-боевой).
Устройство механизма ударно-спускового типа было таким, что благодаря ему можно было вести как пальбу одиночными выстрелами, так и автоматной очередью. Съемный магазин барабанного типа был рассчитан на 71 патрон, как и в пистолете-пулемете Дегтярева («ППД»). Приспособления для наведения открытого типа состояли из секторного прицела и мушки. Предохранитель ползункового типа расположен на рукоятке затвора. Это являлось немаловажной деталью. Также в данном случае имелось наличие переключателя огневого режима ползункового типа.
«ППШ» автомат: характеристики тактико-технические
Производился - 1941-1947 г.
Масса - без магазина 3,6 кг., со снаряженным - 5,3 кг.
Длина составляет 843 мм.
Калибр - 7,62 мм.
Патрон - 7,62*25 ТТ.
Дальность максимальная - 400м.
Скорострельность - 1000 выстр./мин.
Дальность прицельная от 200 до 250м.
Магазин : барабанный - 71 патрон, секторный - 35.
Чертежи автомата «ППШ 41»
Как уже было сказано, они разработаны советским конструктором Г. С. Шпагиным. Изображены они на нижеследующем фото.
Конструкция
Представляет собой «ППШ» автоматическое огнестрельное ручное оружие. Оно предназначено для ведения огня очередями и одиночными выстрелами. Работает автоматика за счет свободной отдачи затвора. Это немаловажное свойство в данном случае. Иными словами, перезарядка и экстракция гильзы происходит после выстрела за счет возврата незакрепленного затвора. Ведется огонь с заднего шептала, то есть перед выстрелом расположен затвор в заднем крайнем положении. Затем, после спуска, он идет вперед, после этого досылает патрон. Накалывание капсюля происходит в момент завершения последнего процесса. Во время выстрела затвор не фиксируется.
Такая схема нередко используется при разработке таких устройств, как пистолеты-пулеметы. Например, «Uzi» израильского производства работает по аналогичному принципу. При абсолютной простоте подобное решение требует применять затвор массивного типа, увеличивающий всю массу оружия. Помимо всего, оружие, которое использует подобную схему перезарядки, выстрелить может за счет сильного удара, к примеру, при падении. Если от удара затвор из переднего крайнего (нефиксированного) положения по направляющим откатится дальше окна патронной подачи с магазина или из заднего крайнего, то он сорвется со стопора.
Как и в оружии Дегтярева, у такого устройства, как автомат «ППШ», имеются: ствольная коробка, которая слита с кожухом ствола, свободный массивный затвор, на рукоятке заряжания которого расположен предохранитель, магазин дисковый. Также обладает он деревянной ложей. Но при всем этом «ППШ»-автомат является более технологичным. В данной модели в механической точной обработке нуждается только ствол, а затвор изготовлен был на токарном станке с дальнейшей грубой фрезеровкой. В таком оружии, как «ППШ» (автомат), производство почти всех остальных металлических деталей могут осуществлять штамповкой. Здесь же у кожуха ствола имеется компенсатор отдачи на переднем его конце. То есть в данном случае имеется скошенная пластина, обладающая отверстием для прохождения пули. От нее по бокам в кожухе есть окна сквозные. Они, благодаря реактивному действию пороховых газов при выстреле, существенно уменьшают эффект отдачи и "задирания" вверх ствола. В прицеле данной модели имеется всего 2 позиции. А именно - 200 и 100 м. "ППШ" с 1942 года комплектоваться стал не дисковым магазином, а секторным (коробчатым) на 35 патронов.
Это диктовалось определенными условиями. А именно тем, что магазины дискового типа были в производстве сложными, менее надежными. Также они требовали под конкретный экземпляр автомата подгонки. То есть данная деталь от иного такого же «ППШ» могла не подойти. Судя по военным фотографиям, магазины коробчатого типа в войсках встречаются только с 1944 года. Далее устройство автомата « ППШ» рассмотрим подробнее.
Ствол
Внутри данной детали имеется канал с четырьмя нарезами. Они вьются вверх слева направо. Также здесь имеется патронник с пульным входом. Он в нижней части обладает определенным скосом. Это - для задания направления движения патрона в патронник.
Данный ствол снаружи содержит:
- В передней части - закругление. Это для предохранения от забоин.
- Утолщенную часть. Для размещения в коробке ствольной.
- Выемку полукруглую на утолщенной части. Это для того, чтобы крепился ствол в соответствующей коробке.
- Выступ кольцевой. Для того чтобы ограничить процесс продвижения ствола при возврате на место. При этом также обеспечивается снижение восприятия ударов затвора.
Коробка ствольная
Данный элемент является основанием. На нем размещены следующие детали:
Намушник с мушкой.
Защелка коробки ствольной.
Антабка.
У ствольной коробки передняя часть служит кожухом, а задняя — крышкой затворной коробки.
В целом коробка ствольная состоит из:
Основания мушки для крепления на нее намушника.
Антабки для крепления ремня плечевого типа.
Колодки прицела.
Вкладышей для направления ствола.
Передней наклонной плоскости кожуха. Она является дульным тормозом.
Вырезов продольных на кожухе. Это для улучшения и облегчения циркуляции воздуха.
Окна в области дульного тормоза для обеспечения выхода пороховым газам.
Поперечного отверстия для соединительной оси.
Окон для выбрасывания гильз.
Упора пружины защелки.
Нижнего выступа. Это чтобы ограничить опускание задней области ствольной коробки.
Вырезов для предохранителя.
Двух боковых уступов (для того чтобы ограничить движение защелки).
Выреза для рукоятки затвора.
Защелка коробки ствольной
Данный элемент состоит из следующих деталей:
Колпачка.
Пружины.
Шпильки.
У колпачка имеется: зацеп с наклонной плоскостью; выступ верхний полукруглый; 2 отверстия боковых, чтобы проходила шпилька; загибы, благодаря которым направляется его движение и ограничивается перемещение его вперед; насечка на задней части для удобства при открывании.
Пружиной защелки является своеобразная деталь. Она выполняет определенную функцию. В данном случае это короткая цилиндрическая витая пружина.
Коробка затворная
Эта деталь обладает:
Своеобразными проушинами для соединения со ствольной коробкой.
Вырезом для магазина с окном.
Пазом вертикальным для защелки магазина.
Обоймой для соединения со спусковой коробкой и передней частью ложи.
Окном для разобщителя.
Отверстием для оси магазинной защелки.
Окном для шептала рычага спускового типа.
Отверстием овальным для выступа, расположенного в задней части коробки спусковой.
Окном (для того чтобы зацепить защелку ствольной коробки).
Хвостом с отверстием для соответствующего винта.
Окном для стержня направляющего.
Также следует знать, что внутри коробки затворной в ее передней части прикреплен отражатель. Он обладает определенной жесткостью.
Затвор
На данном собранном элементе располагаются следующие детали:
Ударник с клином.
Выбрасыватель с пружиной.
Рукоятка.
Предохранитель с пружиной и гнетком.
Сам же затвор содержит следующие детали:
Чашечку для помещения шляпки гильзы.
Паз вертикальный для выбрасывателя.
Взвод боевой для контакта с шепталом.
Паз продольный для пружины выбрасывателя.
Выемки боковые. Они облегчают движение затвора, сбор грязи и излишней смазки.
Поперечный задний срез для предотвращения удара защелки ствольной коробки о шляпку.
Канал со стержнем для пружины возвратно-боевого типа.
Досылатель патрона.
Паз для прохода отражателя.
Канал глухой в чашечке для ударника.
Паз поперечный с гнездом и выемом на рукоятке для размещения предохранителя с пружиной и гнетком.
Канал поперечный для клина ударника.
Состав возвратного механизма
Сюда включают:
- Направляющий стержень с соответствующей шайбой.
- Возвратно-боевую пружину.
- Амортизатор.
Состав ударно-спускового механизма
В данном случае требуется наличие:
- Ударника с клином.
- Возвратно-боевой пружины.
- Спускового рычага с осью.
- Переводчика огня.
- Пружины вышеуказанного рычага.
- Спускового крючка.
- Гнетка переводчика с соответствующей шпилькой.
- Пружины крючка спускового.
- Разобщителя с осью.
- Гнетка указанного крючка.
- Основания разобщителя.
- Пружины гнетка.
- Спусковой коробки.
Описание механизма патронной подачи
Здесь все довольно просто. Подача в патронник патронов обеспечивается досылателем, находящимся в затворе, и магазином, который позаимствован у «ППД».
Далее - механизм, осуществляющий запирание стволового канала. В данном случае также нет ничего сложного. Запирание стволового канала такого оружия, как автомат «ППШ», проводится за счет затворной массы и поджимающей силы пружины возвратно-боевого типа.
Состав механизма устранения отстрелянных гильз
Сюда включают наличие:
- Выбрасывателя.
- Отражателя.
- Пружины выбрасывателя.
Устройства предохранительного типа
Сюда входят определенные элементы. А именно:
- Предохранитель.
- Гнеток.
- Пружина предохранителя.
Ну, что ж – разобравшись с наиболее дурацкими выдумками, смело можем переходить, собственно, к сравнению. Начнем, как и положено, с ТТХ – тактико-технических характеристик, изложенных здесь вкратце.
Как видно даже из беглого ознакомления с приведенными ниже параметрами наш пистолет-пулемет имел большую прицельную и максимальную дальность огня. Это обусловлено, прежде всего, разницей в применяемых патронах – немецкий Парабеллум 9x19 мм (Pistolenpatrone 08), был намного слабее нашего 7,62х25 мм ТТ, «прародителем» которого, кстати, был патрон 7,63×25 Mauser – к тем самым Маузерам-пистолетам, которые так любили революционные матросы и первые чекисты. Советский патрон давал лучшую настильность, и как результат – ППШ превосходил «конкурента» по дальности, точности и кучности стрельбы.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Патрон: 9×19 мм Parabellum
Калибр: 9 мм
Вес без патронов: 4.18 кг. 3.97 кг.
Вес с патронами: 4.85 кг. 4.7 кг.
Длина: 833 (со сложенным прикладом 630) мм
Длина ствола: 248 мм
Принцип действия: Свободный затвор
Скорострельность: 400 выстрелов/мин 500 выстрелов/мин
Вид огня: автомат; автомат.
Прицел: Мушка и нерегулируемый открытый прицел на 100 м, с откидной стойкой на 200 м
Эффективная дальность: 100 м
Прицельная дальность: 200 м
Начальная скорость пули: 390 м/с
Количество патронов: 32
Пистолет-пулемет Шпагина (ППШ)
Патрон 7,62×25 мм ТТ
Калибр, мм: 7,62
Вес с патронами: 5,3 кг (со снаряжённым барабанным магазином); 4,15 кг (со снаряжённым секторным магазином)
Вес без патронов: 3,63 кг
Длина 843 мм
Длина ствола 269 мм
Принцип действия: свободный затвор
Скорострельность: примерно 1000 выстрелов/мин
Вид огня: автомат; одиночный
Прицел: нерегулируемый, открытый, на 100 м, с откидной стойкой на 200 м
Прицельная дальность: 200-300 м
Максимальная дальность: 400 м
Начальная скорость пули: 500 м/с
Вид боепитания: Отъёмный магазин
Количество патронов: 71 (дисковый магазин) или 35 (рожковый магазин)
Патроны к ППШ и их «предтечи» - маузеровские
ППШ мог вести огонь одиночными выстрелами. Для людей понимающих (и на себе изведавших, что такое «заканчиваются патроны») – плюс весомый. Да и одиночный выстрел точнее по определению
ППШ имел вдвое больший боекомплект. В условиях скоротечного боя с ограниченным боекомплектом и возможностями для перезарядки – фактор, который вполне может стать вопросом жизни и смерти. Со временем, правда, барабанный магазин был все-таки заменен на секторный – как более надежный и менее тяжелый, но многие бойцы до конца войны предпочитали круглые «банки» на 71 патрон. Запас, как известно… карман не тянет. В бою – тем более.
ППШ с дисковым и секторным магазином
Немецкий ПП был, однозначно, легче и компактнее. Это – плюс. Однако, в рукопашном бою он автоматически превращался в минус – и тут ППШ выигрывал однозначно. Массивный приклад (изготовлявшийся, как правило, из березы) ломал кости и плющил каски, как кувалда. В Красной Армии имелось предостаточно богатырей, одним ударом приклада ППШ молодецки выносивших арийские мозги.
И еще одна, крайне немаловажная деталь, находящаяся, правда, уже за пределами ТТХ. Наш пистолет-пулемет был потрясающе технологичным. ППШ-41 состоял из 87 деталей, на производство одного изделия уходило всего лишь 5,6 станко-часов. Точной обработке у ППШ-41 требовал только ствол и частично затвор, все остальные элементы выполнялись с помощью штамповки.
МР 40 был также достаточно технологичен – для своего времени. В американском отчете времен войны об этом пистолет-пулемете отмечено:
«...оружие отлично приспособлено к массовому производству, количество операций, требующих механической обработки, сведено к минимуму. Конструкция собирается из большого количества сборочных узлов, что позволяет вовлекать в производство большое количество субподрядчиков».
И все-таки…
Невозможно сравнить условия, в которых работала военная промышленность Третьего рейха (до 1945 года) с подвигом наших женщин, детей и стариков, которые в начале войны зачастую в неотапливаемых, на скорую руку «сметанных» цехах массово производили ППШ, косившие потом припершуюся на нашу землю фашистскую орду.
Они – простые труженики тыла, победили гитлеровцев и на этом фронте! Позволю себе еще раз напомнить соотношение выпущенных в Германии и СССР в годы Великой отечественной ПП – около шести миллионов наших, против миллиона с небольшим немецких (см предыдущую публикацию).
Сборка ППШ-41 в Москве на заводе им. Сталина
Главную роль здесь, безусловно, сыграл самоотверженный труд всего советского народа, однако, немалая доля заслуги принадлежит и разработчикам ППШ, сумевшим создать оружие, которое могли производить в массовых объемах и отличном качестве даже люди, пришедшие на военные заводы «с улицы», и, фактически не прошедшие специального обучения.
Да славится их подвиг в веках!
Продолжение следует
Александр Неукропный специально для Planet Today
Уважаемые посетители сайта «В гостях у Самоделкина » из представленного автором мастер-класса вы узнаете, как можно самостоятельно изготовить из дерева ППШ (Пистолет пулемет Шпагина).
Данный автомат создавался для сынишки автора которому исполнилось 6 лет, у парня естественная и здоровая тяга к стрелковому оружию , в основном нравиться вооружение периода Великой Отечественной Войны. Увидев на параде ППШ загорелся желанием заполучить такой же))
Что же, долг отца во что бы то ни стало найти игрушечный автомат, в магазинах игрушек цены обычно завышены, а качество желает лучшего. Было принято решение сделать пистолет-пулемет самостоятельно из дерева, как раз на балконе лежали уже порядка 10 лет 2 мебельных щита из елки, они то и стали исходным материалом.
В интернете нашел готовый эскиз, скачал перерисовал и перенес рисунок на предварительно склеенные между собой 2 мебельных щита. Клеил щиты при помощи столярного клея и зажимал струбцинами, толщина одной плиты 18 мм, в процессе оказалось, что они не очень то и ровные, может от времени повело, вообщем склеил и стянул с трудом.
Так же хотелось, чтоб автомат был очень похож и детализирован, поэтому были добавлены съемные магазины, спусковой крючок, мушка, затвор, антабки, прицел, тыльник для приклада.
И так, давайте рассмотрим, что конкретно потребуется для изготовления пистолета-пулемета?
Материалы
1. мебельный щит 2 шт (ель) 18 мм
2. столярный клей
3. шпингалет
4. тыльник от настоящего ружья 19 века (можно простую латунную пластину)
5. краска, лак, грунтовка
6. алюминиевая пластина 3-4 мм
7. антабки
Инструменты
1. электролобзик
2. дрель
3. фрезер
4. напильник
5. стамеска
6. отвертка
7. наждачная бумага
8. краска-пульт
9. струбцины
10. кисть
11. покрасочная камера или короб
12. линейка
Пошаговая инструкция по изготовлению ППШ из дерева своими руками .
Для начала следует ознакомиться с историей создания самого автомата, кем и когда был разработан?
Небольшая историческая справка. ППШ он же пистолет-пулемет Шпагина разработан в 1940 году конструктором-оружейником Г. С. Шпагиным. Принят на вооружение Красной Армии 21 декабря 1940 года. Патрон 7,62х25 ТТ, емкость барабанного магазина составляет 71 патрон, скорострельность 1000 выстрелов в минуту. Является одним из основных символов победы Советского союза во Второй Мировой Войне. Состоял на вооружении до 1960 г. затем был заменен на АК-47. В некоторых странах СНГ состоит на вооружении полиции и охраны по сей день.
В нашем случае автомат будет игрушечный, но максимально приближен к оригиналу по внешнему виду) Основным материалом являются 2 мебельных щита толщиной 18 мм, автор взял еловые, но по его словам лучше брать древесину более твердых пород, потому как ель мягкая и ломкая, в процессе пришлось много раз подклеивать отломившиеся кусочки.
Берем щит, промазываем столярным клеем, затем накрывается сверху вторым щитом и стягивается струбцинами, опять же автор рекомендует использовать металлические струбцины, потому как пластмассовые слишком слабенькие в том случае если поверхности неровные.
После необходимо дать просохнуть клею, как минимум сутки (24 часа). Далее автор по рисунку из интернета нарисовал контур на заготовке и выпилил при помощи электролобзика.
Вот собственно что получилось в итоге.
Снимаем фаску, скругляем и шлифуем наждачной бумагой.
Фрезеруются отверстия воздушного охлаждения ствола пистолета-пулемета.
Оттачивается напильником полукруг.
Стамеской выбирается древесина под антабку.
Подготовка металлических заготовок к последующей покраске, кроме тыльника, потому как он от настоящего ружья 19 века.
Подвешиваются в покрасочной камере и покрываются грунтом.
Окрашено, теперь необходимо дать время просохнуть деталям.

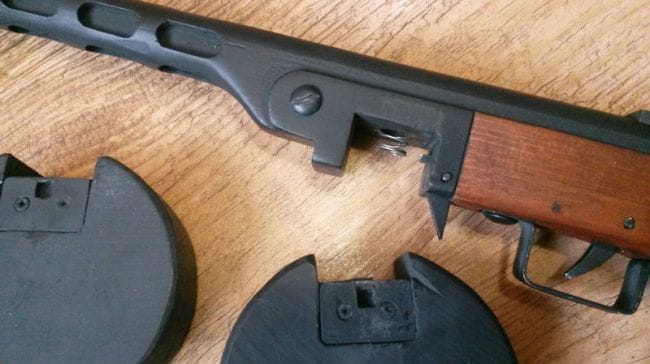

Из металлической пластины выпиливается рычаг для крепления дискового магазина пистолета-пулемета, а на самом диске место крепления усиливается пластиной с отверстием.
После чего высверливается паз под установку рычага.
Так же высверливаются пазы под скобу и спусковой крючок.
И вот собственно результат кропотливой работы мастера.
Как видите при желании можно сделать ребенку классную игрушку своими руками из дерева, а самое главное что пацан будет держать в руках символ Победы своего Героического Советского народа над Мировым злом. Растет настоящий патриот своего Отечества и защитник Родины.
Уважаемые Отцы! Делайте детям деревянные игрушки с патриотическим подтекстом! Образец у Вас есть, так что берем и делаем. Дерзайте друзья. Честь имею!
На этом заканчиваю статью. Всем большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!
Среди многих видов стрелкового оружия, использовавшихся во время Великой Отечественной войны , пистолет-пулемет Шпагина (ППШ-41) является наиболее известным. Это оружие можно смело назвать одним из символов той войны, таким же, как танк Т-34 или «Катюша». ППШ появился в самый канун Великой войны и стал одним из наиболее массовых видов стрелкового оружия Красной армии . Он прошел вместе с советским солдатом всю войну и закончил ее в Берлине, а его простота и технологичность позволили в кратчайшие сроки вооружить миллионы бойцов, что сыграло важнейшую роль в ходе войны.
История создания
Пистолеты-пулеметы (у нас их иногда называют автоматами) появились во время Первой мировой войны , вместе танками, химическим оружием и пулеметами. И если пулемет был идеальным оборонительным оружием того времени, то пистолет-пулемет разрабатывался как наступательный вид вооружения.
Первые чертежи скорострельного оружия под пистолетный патрон появились еще в 1915 году. По замыслу разработчиков, это оружие должно быть полезным наступающим войскам, за счет высокой скорострельности и портативности. Пулеметы того времени имели внушительные габариты и вес, перемещать их вместе с наступающими войсками было непросто.
Чертежи оружия нового типа оружия разрабатывались во многих странах: Италии, Германии, США и России, и период между двумя мировыми войнами стал эпохой расцвета этого стрелкового оружия.
Существовало две концепции конструкции автоматов. Согласно первой, пистолет-пулемет представлял собой уменьшенный и облегчённый аналог обычного пулемета. Его часто оснащали сошками, длинным сменным стволом, прицельными приспособлениями, позволяющими стрелять на несколько сотен метров. Типичным примером подобного использования был финский автомат «Суоми», который эффективно использовался финской армией в войне с СССР.
Другая концепция заключалась в вооружении пистолетами-пулеметами вспомогательных частей, бойцов второй линии, офицерского состава, то есть, автоматы рассматривали как вспомогательное оружие, вариант замены пистолета.
В СССР придерживались второй точки зрения. К разработкам пистолетов-пулеметов приступили еще в середине 20-х годов. Патроном к будущему автомату был выбран 7,63×25 Mauser, с гильзой бутылочной формы. В 1929 году был объявлен конкурс на разработку нового оружия. Чертежи начали готовить лучшие конструкторы страны, среди них был и Василий Алексеевич Дегтярёв, пистолет-пулемет которого и был принят на вооружение в 1934 году.
Его стали выпускать сравнительно небольшими партиями, поскольку советское военное руководство того времени считало автоматы исключительно вспомогательным, полицейским оружием.
Это мнение начало меняться после неудачной финской кампании, в которой финские войска успешно применяли пистолеты-пулеметы. Пересеченная местность прекрасно подходила для применения автоматического оружия. Большое впечатление произвел на советских военачальников финский пистолет-пулемет «Суоми».
Военное руководство СССР учло опыт финской войны и приняло решение создать современный пистолет-пулемет под вышеупомянутый маузеровский патрон. Разработка была поручена нескольким конструкторам, в том числе и Шпагину. Конструкторы должны были создать оружие не хуже автомата Дегтярева, но при этом значительно технологичнее, проще и дешевле его. После государственных испытаний максимально удовлетворяющим всем требованиям был признан автомат Шпагина.
С первых дней войны оказалось, что это оружие весьма эффективно, особенно в условиях ближнего боя. Было развернуто масштабное производство ППШ-41 сразу на нескольких заводах, и только до конца 1941 года было выпущено более 90 тысяч штук, а за годы войны произвели еще 6 млн автоматов этого типа.
Простота конструкции, обилие штампованных деталей делали ППШ-41 дешевым и простым в производстве. Это оружие было весьма эффективным, обладало высокой скорострельностью, неплохой кучностью стрельбы и высокой надежностью.
Патрон калибра 7,62 мм обладал высокой скоростью и прекрасными пробивными способностями. Кроме того, ППШ-41 был потрясающе живучим: из него можно было выпустить более 30 тысяч пуль.
Но самым важным фактором в условиях военного времени оказалась технологичность сборки этого оружия. ППШ-41 состоял из 87 деталей, на производство одного изделия уходило всего лишь 5,6 станко-часов. Точной обработки требовал только ствол и частично затвор, все остальные элементы выполнялись с помощью штамповки.
Устройство
Пистолет-пулемет Шпагина создан под патрон калибра 7,62 мм. Автоматика оружия работает по схеме «свободного затвора». В момент выстрела затвор находится в крайнем заднем положении, затем он движется вперед, досылая патрон в патронник, накалывает капсюль.
Ударный механизм позволяет вести огонь как одиночными выстрелами, так и очередями. Предохранитель находится на затворе.
Ствольная коробка сливается с кожухом ствола, который имеет весьма интересную конструкцию. В нем проделаны характерные прямоугольные отверстия, которые служат для охлаждения ствола, кроме того, передний косой срез кожуха прикрыт диафрагмой, что делает его дульным тормозом-компенсатором. Он препятствует задиранию ствола при выстреле и снижает отдачу.
В ствольной коробке находится массивный затвор и возвратно-боевая пружина.
Сначала прицельные приспособления состояли из секторного прицела, затем его заменили на перекидной с двумя значениями: 100 и 200 метров.
Значительное время ППШ-41 комплектовался барабанным магазином емкостью 71 патрон. Он был полностью аналогичен магазину автомата ППД-34 . Однако этот магазин зарекомендовал себя не с самой лучшей стороны. Он был тяжел, сложен в производстве, но главное – ненадежен. Каждый барабанный магазин подгонялся только под определенный автомат, патроны часто заклинивало, а если если в магазин попадала вода, то на морозе он намертво замерзал. Да и снаряжение его было делом довольно сложным, особенно в боевых условиях. Позже было принято решение заменить его на рожковый магазин емкостью 35 патронов.
Ложе автомата было сделано из дерева, чаще всего использовали березу.
Был также разработаны вариант пистолета-пулемета Шпагина под патрон калибра 9 мм (9х19 «Парабеллум»). Для этого в ППШ-41 было достаточно заменить ствол и приемник магазина.
Преимущества и недостатки ППШ-41
Споры о достоинствах и недостатках этого автомата продолжаются до нашего времени. У ППШ-41 есть как неоспоримые достоинства, так и недостатки, о которых часто говорили сами фронтовики. Давайте попробуем перечислить и те, и другие.
Преимущества:
- Простота конструкции, технологичность и дешевизна производства
- Надежность и неприхотливость
- Потрясающая эффективность: при своем темпе стрельбы ППШ-41 в секунду выпускал до 15-20 пуль (это больше напоминает залп картечи). В условиях ближнего боя ППШ-41 был действительно смертоносным оружием, недаром солдаты называли его «окопной метлой»
- Высокая пробивная способность пули. Мощный маузеровский патрон даже сегодня может пробивать бронежилеты класса В1
- Самая высокая среди оружия подобного класса скорость пули и эффективная дальность поражения
- Довольно высокая точность и кучность (для этого типа оружия). Это достигалось за счет дульного тормоза и значительного веса самого автомата.
Недостатки:
- Высокая вероятность самопроизвольного выстрела при падении оружия (общая болезнь оружия со свободным затвором)
- Слабое останавливающее действие пули
- Слишком высокий темп стрельбы, приводящие к быстрому расходу боеприпасов
- Трудности, связанные с барабанным магазином
- Частый перекос патрона, приводящий к заклиниванию оружия. Причиной этого являлся патрон с «бутылочной» гильзой. Именно из-за этой формы часто происходил перекос патрона, особенно в магазине.
Мифы, связанные с ППШ
Вокруг этого оружия образовалось огромное количество разнообразных мифов. Постараемся развеять самые распространённые из них:
- ППШ-41 был полной копией финского автомата «Суоми». Это неправда. Внешне они действительно похожи, но внутренняя конструкция отличается довольно сильно. Можно добавить, что многие пистолеты-пулеметы того времени очень напоминают друг на друга
- У советских войск автоматов был мало, а фашисты поголовно все были вооружены МП-38/40. Это также не является правдой. Основным оружием гитлеровских войск был карабин Mauser K98k. Пистолет-пулемет по штатному расписанию полагался один на взвод, затем их стали выдавать командирам отделений (пять человек на взвод). Массово автоматами у немцев были оснащены десантники, танкисты и вспомогательные части
- ППШ-41- лучший пистолет-пулемет Второй мировой войны. Это утверждение также не соответствует действительности. Лучшим автоматом той войны признан ППС-43 (пистолет-пулемет Судаева).
Технические характеристики
Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
