В электрических дрелях для надёжной фиксации свёрл применяется специальное устройство, которое называется зажимной патрон. В бытовых дрелях наиболее широко используются кулачковые патроны. При интенсивном использовании они могут выйти из строя и потребовать замены или ремонта. Во время этих операций часто возникают проблемы. Так как же снять патрон с вала дрели, разобрать его на составные детали и поменять на новый?
Роль патрона в надёжном закреплении сверла
Зажимные сверлильные патроны для бытовых дрелей выпускаются в трёх модификациях:
- ключевой;
- быстрозажимной;
- зубчато-венцовый.
В конструкции кулачкового зажимного патрона можно разобраться при должном терпении
Корпус ключевого кулачкового патрона выполнен в виде полой закалённой цилиндрической втулки (цанги), на наружной поверхности которой установлена вращающаяся регулировочная обойма. Одной стороной цилиндр крепится на приводном валу дрели, а с другой стороны располагаются кулачки (лепестки) для крепления режущего инструмента (свёрл, метчиков, развёрток и др.). При вращении регулировочной обоймы стальные кулачки с помощью специальной резьбы движутся по направляющим. Если они сближаются друг с другом - сверло зажимается. Если расходятся друг от друга - инструмент освобождается. Сближение и отдаление кулачков зависит от направления вращения обоймы. Надёжная фиксация сверла обеспечивается затягиванием обоймы патрона с большим усилием. Для этого используется специальный ключ или быстрозажимная - на быстрозажимных патронах - муфта.

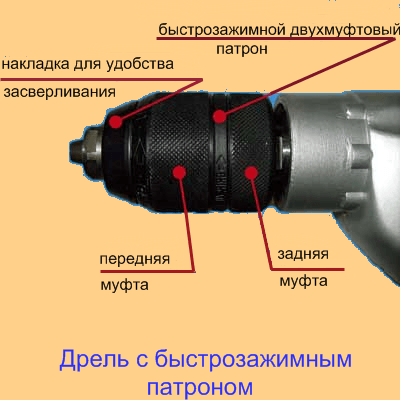

Дрель с быстрозажимным патроном
Ключ помогает сильно зажимать сверло и легко откручивать регулировочную обойму. В кулачковых зажимных патронах закрепляются свёрла различного диаметра, имеющие цилиндрический хвостовик. Наиболее часто патроны бытовых электрических дрелей рассчитаны на свёрла диаметром от 0,8 до 10 мм или от 1,5 до 13 мм.
Зачем и когда нужно менять?
Зажимное устройство должно обеспечивать сверление отверстий с допустимой точностью. Но со временем посадочные места на валу и у кулачков изнашиваются, патрон начинает бить. То есть рабочая зона сверла начинает при вращении ходить из стороны в сторону, и отверстие сверлится с отклонениями и по месту, и по диаметру. Износ кулачков не позволяет надёжно закреплять свёрла, и они останавливаются при нагрузке. Выход один - менять изношенный патрон на новый.
Как заменить патрон у дрели своими руками?
Для крепления патрона на приводном валу дрели используется резьбовое соединение или конус Морзе. Визуальный осмотр электродрели далеко не всегда поможет подсказать о способе закрепления сверлильного патрона. Об этом может проинформировать маркировочная надпись на патроне: она выбивается на его поверхности.
Замена конусного вида детали
Типоразмер конуса Морзе (согласно ГОСТ 9953–82) состоит из 9 значений: от В7 до В45. Чем больше цифра после буквы B, тем диаметр конуса больше.
Маркировка на патроне указывает тип крепления
Таким образом, найдя на поверхности патрона маркировку «В», можно сделать вывод - это устройство с конусной основой крепления. При таком способе насадки патрон снимается легко. Достаточно использовать выколотку и слесарный молоток.
Видео: как снять патрон с конусом у электродрели?
Замена реверсного резьбового патрона
Для закрепления сверлильного зажимного устройства на электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы:
- дюймовая (у зарубежных моделей);
- метрическая (у российских производителей).
На электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы
На поверхность корпуса зажимного резьбового патрона наносится маркировка такого вида: 1,5–13 1/2 – 20UNF или 1,5–13 М12х1,25.
Реверсный резьбовой патрон для фиксации имеет винт с левой резьбой. Этот нюанс нужно знать, снимая разбитый патрон. Для того чтобы добраться до головки винта, необходимо до отказа утопить кулачки в цанге. Как только головка винта будет видна, нужно закалённой крестовой отвёрткой выкрутить его вправо по часовой стрелке. Затем в кулачки зажать ключ шестигранник и резко по нему ударить в направлении против часовой стрелки. После того как патрон будет сорван с места, он легко открутится.
Видео: как снять патрон с реверсной дрели или шуруповёрта?
На остальных моделях существуют другие варианты крепления патрона на резьбе. В одних случаях патрон скручивается целиком с резьбового конца вала. В других случаях винт можно зафиксировать специальным тонким ключом с помощью узкого паза. Основная трудность заключается в том, чтобы при отворачивании стронуть патрон с места. Иногда это сделать очень нелегко. В любом случае для снятия патрона нужны: слесарный инструмент, необходимый навык и терпение.
Разборка кулачкового патрона дрели с быстрозажимной гайкой
Чтобы починить инструмент, предварительно его нужно разобрать
Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:
- Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
- Газовым ключом аккуратно отвинчивается гайка с насечками.
- Вытаскивается подшипник. Достаётся шайба.
- Патрон вынимается из тисков.
- Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
- Если внизу имеется стопорное кольцо или гайка, они снимаются.
- Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
- Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
- Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.
Порядок действий по разборке патронов других моделей может быть другим. Это зависит от вида патрона, его конструкции и производителя дрели. Чтобы самостоятельно произвести разборку сверлильного патрона, нужно выполнить три условия:
- иметь в наличии необходимый набор инструментов;
- обладать слесарным навыком;
- быть человеком с устойчивой, уравновешенной психикой.
Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения
Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель - универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.
Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:
- правильный выбор сверла;
- правильная заточка режущей части сверла;
- обязательная разметка центра отверстий с помощью керна.
Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.
Деталь слетает
Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.
Заклинили зажимные губки
Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.
Биение
Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.
В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон - важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления. Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства.
В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.
Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.
- Быстрозажимные виды;
- Цанговые SDS-устройства;
- Кулачковые типы.
В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.
В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй - винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий - низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.
На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.
Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.
В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка , из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.
Способы крепления
В любом сверлильном инструменте патрон на валу фиксируется двумя методами: на конусе и с помощью резьбового крепления.
В последнем варианте на внутреннем канале и валу дрели имеется дюймовая или метрическая резьба. В такой ситуации при ремонте у многих часто появляется вопрос, как поменять патрон на дрели. Узнать тип резьбы и ее характеристики можно на корпусе. К примеру, если выбито 1-15М13х1,3, то значит:
- М13 - диаметр метрической резьбы;
- 1,3 - ее шаг;
- 1 и 15 - максимальный и минимальный размер хвостовика сверла.

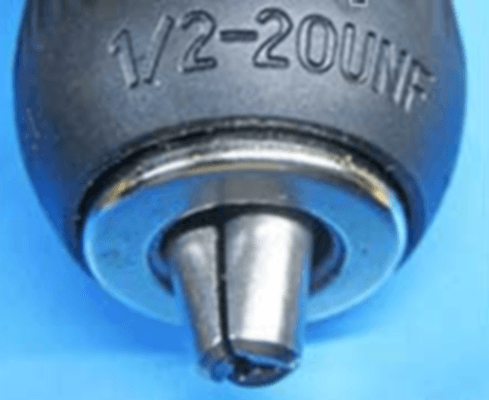

Когда применяется дюймовая резьба, маркируется обозначение UNF. Поэтому прежде чем поменять изделие, необходимо проверить соответствуют ли размеры крепления маркировке. Сейчас практически на всех дрелях имеется дюймовая резьба.
Для прочности соединения на валу внутри прибора монтируется стопорный винт. Он обладает левой резьбой, иначе говоря, откручивать его следует по часовой стрелке.
Другой вариант фиксации подразумевает применение конуса Морзе . Конец вала двигателя выполнен в виде конуса. Такой же конусной частью обладает и внутренней канал. Устанавливают патрон на конус вала. Данные элементы маркируются, как B 10, B 12, B 16, а еще B 18. Особенно подобный способ популярен в шуруповертах.
Чтобы его снять понадобится отвертка. Ей выворачивается винт, вкрученный в шпиндель инструмента и установленный внутри изделия. После чего он скручивается со шпинделя. Как уже упоминалось выше, внутренний винт отличается левой резьбой, следовательно, крутится он по часовой стрелке. Правда, патрон откручивается против часовой стрелки, поскольку у него, наоборот, правая резьба.
В случае если винт не хочет откручиваться, постучите по нему через отвертку молотком . Сложностей с патроном возникнуть не должно, он выкручивается легко. Хотя при появлении трудностей можно использовать гаечный рожковый и газовый ключи. Первым крепите на дрели шпиндель, а последним - обхватываете патрон.
Помимо этого, когда у патрона функционируют зажимные кулачки, можно устанавливать более толстый шестигранник для его выворачивания. Также нужно закрепить с помощью рожкового ключа шпиндель. На большинстве современных дрелях, работающих от аккумулятора, для крепления дрели дополнительных приспособлений не требуется. Однако сменить на них патрон очень тяжело.
Когда и это не помогает его снять, разбирается корпус инструмента . Таким образом, удается дотянуться до шпинделя, поскольку в собранном виде он скрыт. Затем все собирается обратно, но уже без использования ключей.
Что делать, если в процессе замены испортили внутренний винт? В этой ситуации лучше приобрести адаптер под патрон для перфоратора кулачкового типа, поскольку вместе с ним в комплекте идет винт.
Как заменить конусный экземпляр?
Трудностей при извлечении элемента, вмонтированного на конус вала, появиться не должно. Можно воспользоваться специальным приспособлением, которое применяется для замены подшипников.
Но проще всего поставить инструмент вертикально, сверло при этом будет смотреть вниз. Затем нужно постучать аккуратно по всей поверхности молотком, пока патрон не выбьется из зацепления. При необходимости выполняется ее шлифовка. Новая деталь вставляется легкими ударами сверху.
Смена сверла в дрели
Нередко из-за чрезмерной нагрузки или неправильного закрепления сверло способно заклинить патрон
, обычным способом достать его уже не получится. Что же делать в этом случае? Сначала попробуйте просто охладить деталь. Довольно часто этого вполне достаточно, чтобы расслабить кулачки, и вытащить сверло.
Можно пойти и другим путем. Освободить заклинившую оснастку поможет постукивание по кулачкам. Для этого в тисках следует закрепить свободный край сверла и приложить деревянную планку к патрону . Именно через нее и выполняется постукивание. От вибрации патрон ослабит хватку, и сверло легко удастся извлечь. Причем такой метод подойдет владельцам быстрозажимного и классического крепежа.
Но порой снять инструмент без использования смазки невозможно. В особо сложных ситуациях, решить проблему удается только после погружения патрона в растительное или машинное масло. Держать изделие в жидкости необходимо около часа. Если сочетать методы, то извлечь застрявшее сверло получится намного быстрее.
В домашнем хозяйстве самым востребованным инструментом является электродрель. В последнее время особой популярностью пользуются электродрели, называемые перфораторами.
Данный инструмент позволяет не только просверлить отверстие, но и с использованием насадок закручивать гайки, саморезы, шурупы. Электродрель является надежным инструментом и редко, но выходит из строя. Как устранять неисправности в электродрелях. Основные неисправности в электродрелях делятся на механические и электрические.
Механические неисправности
К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.
Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.
А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.
Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы.
N8vfY
1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.
Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.
Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом.
Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.
Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.
Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.
Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.
Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.
Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
Способы снять быстрозажимной патрон с дрели или шуруповерта
Патрон крепится на оси по резьбе и стопорится зажимным винтом.
Быстрозажимной патрон снимается по такому же алгоритму, что и кулачковый патрон.
Сначала выкручивается по часовой стрелке стопорящий винт. Если есть на валу возле патрона лыски под ключ, то заведя в пазы ключ, зажав в патроне какой либо рычаг, постарайтесь открутить патрон, вращая его против часовой стрелки.
Установка нового патрона происходит в обратном порядке.
Но можно патрон и отремонтировать
Для того, чтобы осмотреть детали зажимного патрона, его надо разобрать.
Предлагается проверенный и надежный способ разборки зажимного патрона электродрели.
Возьмите обычный перфоратор, снимите с него пыльник и вставьте переходник. Переходник можно сделать из вышедшего из строя ударного бура. Переходник представляет собой хвостовик бура с обрезанной сверлильной частью.
На вал переходника наденьте патрон и прижмите его резиновым амортизатором или деревянной доской.
Перед тем, как устанавливать патрон на переходник, необходимо завести кулачки внутрь патрона до полного их погружения.
Собрав конструкцию, включайте перфоратор в режиме удара. Через 3…5 сек патрон должен разобраться.
Сразу надо замаркировать кулачки и места из расположения различным цветом.
Теперь можно приступать к осмотру и дефектовке патрона.
При необходимости кулачки можно заменить на новые. Правда, без дополнительной расточки кулачков на токарном станке не обойтись.
Остальные детали можно легко заменить при их наличии.
Но бывают и другие механические неисправности
Бывают случаи, когда отказ работы электродрели вызван выходом из строя редуктора или плохой работой подшипников.
2. Порядок работы с редуктором электродрели
Чтобы добраться до редуктора, надо разобрать пластмассовый корпус электродрели.
Сняв крышку корпуса, освободите вал патрона и снимите его. На валу крепится ведомая шестеренка большего диаметра.
На валу электродвигателя крепится ведущая спиралевидная шестеренка малого диаметра.
В корпусе редуктора есть бронзовая втулка, чаще всего приводящая к выходу из строя дрели. Все происходит из-за ее значительного износа.
Уточните размеры втулки и закажите токарю. В качестве материала используйте бронзу, но допустимо использование и капролона.
При замене втулки в редукторе, обязательно проверяются подшипники, их плотность посадки и набивка их смазкой.
При большой изношенности зубьев шестеренок, их придется заменить. Зубья шестеренок изнашиваются при выходе из строя опорной втулки.
Чаще всего изнашивается ведомая шестерня большего диаметра. Ее замена проста, надо только снять стопорное кольцо и шпонку.
Старую шестерню надо снять с оси патрона. Можно воспользоваться съемником, а можно просто аккуратно сбить молотком, подставив деревянные опоры.
Электрические неисправности
Теперь попробуем рассмотреть характерные неисправности электрической части дрели.
Чаще всего работа электродрели прерывается из-за износа щеток.
1.Замена щеток в электродрели
Для замены щеток необходимо снять боковую крышку корпуса электродрели, выкрутив крепежные винты. Их должно быть не менее 7 штук.
Корпус снимается осторожным поддеванием отверткой его краев.
Открыв доступ к электродвигателю, вы увидите две коробочки, в которых и установлены щетки.
Для того, чтобы достать щетки, надо освободить коробочки, отогнуть держатели и достать изношенную щетку. Аналогично поступайте и со второй щеткой.
На освободившиеся места установите новые щетки, протрите около контактное пространство чистой тряпочкой, смоченной в уайт-спирите.
2.Ремонт шнура питания электродрели
Одна из неприятный неисправностей заключается в периодической остановке электродрели в процессе работы. Чаще всего это происходит из-за произвольного пропадания подачи электроэнергии. А все дело в том, что при входе в корпус дрели питающий кабель испытывает различные нагрузки, который приводят к обрыву проводов.
Чтобы устранить неисправность, надо снять одну из боковых крышек корпуса. При помощи тестера проверить целостность кабеля.
Если в месте входа кабеля в корпус обнаружено повреждение, но от кабеля отрезается вышедший из строя кусок, на кабель надевается кусок в 20 см жесткой хлорвиниловой трубки и кабель устанавливается на место с последующим подсоединением.
Для замены кнопки с регулятором частоты вращения достаточно снять крышку корпуса, отсоединить провода от регулятора. Новый регулятор устанавливается на то же место и подсоединяется согласно схеме. Если схема отсутствует, то прежде чем снять старый регулятор, необходимо зарисовать схему подключения.
3.Внутри корпуса появилось искрение
К появлению искрения внутри корпуса чаще всего приводит межвитковое замыкание обмоток якоря.
Вторая причина, вызывающая искрение, загрязненная поверхность ламелей коллектора.
Межвитковое замыкание можно определить только специальным прибором.
А вот грязь с коллекторной части можно удалить и самостоятельно, применяя мелкую наждачную бумагу. После зачистки надо тщательно удалить пыль с пазов между контактными пластинами, называемыми ламелями. Лучше всего сделать это при помощи старого ножовочного полотна. По окончании работ якорь нужно проверить прибором ППЯ.
Вот, пожалуй, основные неисправности электродрелей любой марки.
Домашние мастера наиболее часто используют патроны для электродрелей двух видов: ключевые и быстрозажимные. Патрон является одним из главных узлов механизма дрели. Через него вращательное движение передается к рабочему инструменту от электромотора. А также зажим фиксирует сверло так, чтобы в процессе сверления обеспечивалась максимальная точность и надежное крепление и была возможна быстрая замена патрона на дрели.
В процессе длительного использования инструмент может давать сбой. Поэтому уметь с дрели снять патрон и поменять его нужно ещё перед началом работы. С такими знаниями даже новичок не растеряется. Если внезапно возникнут проблемы с быстрозажимным патроном, он сумеет открутить его и заменить.
Основные виды зажимов
Есть два главных типа зажимов для дрели:
- Зубчато-венцовый. Хвостовик зажимается специальным ключом.
- Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.
Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый - довольно высокая цена.
Самое популярное зажимное устройство, устанавливаемое на современных дрелях, - это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.
К серьёзным недостаткам БЗП относятся:
- Быстрый износ его элементов.
- Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.
А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.
Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика - 0,1−4,5 мм.
Зубчато-венцовый
Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:
- Цилиндрический корпус.
- Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
- Цанга или кулачковый механизм во внутренней части корпуса.
Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.
Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:
- фрез;
- свёрл;
- метчиков с хвостовиками малого диаметра.
Способ разобрать патрон
Зажим с резьбовым соединением снимается с учетом левой резьбы.
Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.
Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения , рекомендуется сделать следующее:
- вставить в головку винта зажима крестовую отвёртку;
- молотком легонько углубить в резьбовое отверстие винт.
Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.
Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.
Для замены износившегося патрона
с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.
При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:
- 1,5−13 М 12×1,25;
- 1,5−13 ½ - 20 UNF.
Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.
Конусное соединение
В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.
Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.
После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.
Чтобы удалить сверло или другую насадку , которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.
Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой. Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы. Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.
Проблемы с зажимным механизмом
Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки. Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна).
Иногда при демонтаже зажим заклинивает . Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.
При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.
Даже у самого надежного фирменного электроинструмента, такого как электродрель , перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.
Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?
Способы крепления сверлильного патрона
Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.
Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43" до 1°30’26". В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.
Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.
Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.
На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.
Каким способом закреплен
сверлильный патрон на инструменте
Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.
крепящихся с помощью конуса Морзе
В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.
Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.
В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.
Маркировка сверлильных патронов
крепящихся с помощью резьбы
Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.
Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.
В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.
Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 - диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).
Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.
Какой по способу зажатия
сверлильный патрон для дрели лучше
В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.
На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.
Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.
Как открутить с дрели патрон
закрепленный с помощью резьбового соединения
Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.
На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.
Как открутить патрон с вала дрели или шуруповерта
Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.
Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок небыло.
После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.
Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.
Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.
Как навинтить патрон на вал дрели или шуруповерта
Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.
Для боле удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.
Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.
Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.
