Ствольная коробка ак 47. Автомат Калашникова: история создания и технические характеристики

1. Опытный пистолет - пулемет образца 1942 г.

Пистолет-пулемет проходил испытания на Щуровском полигоне. В заключении комиссии отмечалось, что он сложнее и дороже, чем ППШ-41 и ППС, требует применения дефицитных и медленных фрезерных работ. На вооружение не был принят.
Калибр - 7,62 мм. Построен по принципу полусвободного затвора. Ударный механизм ударникового типа, работает от возвратной пружины. Спусковой механизм допускает ведение как одиночного, так и непрерывного огня. Переводчик флажкового типа, расположен с левой стороны спусковой рамы, одновременно выполняет функции предохранителя, запирая спусковой крючок. Экстракция и отражение стреляной гильзы производятся с помощью выбрасывателя, смонтированного на затворе, и отражателя, жестко закрепленного на дне спусковой рамы. Питание патронами производится из коробчатого двухрядного магазина на 30 патронов. Пистолет-пулемет снабжен металлическим складным прикладом, деревянной пистолетной рукояткой и дополнительной рукояткой для удержания при стрельбе, расположенной на кожухе ствола. Передний торец кожуха ствола служит тормозом-компенсатором.

2. Опытный ручной пулемет образца 1943 г.

3. Опытный самозарядный карабин образца 1944 г.

Калибр - 7,62 мм. Проходил испытания на Щуровском полигоне в 1943 году. На вооружение не был принят.

4. Опытный пистолет-пулемет обр. 1947 г.

Калибр - 9 мм. Автоматика основана на отдаче свободного затвора. Спусковой механизм допускает ведение как одиночного, так и непрерывного огня. Переводчик одновременно выполняет функцию предохранителя. Экстракция и отражение стреляной гильзы производятся с помощью выбрасывателя, смонтированного на затворе, и отражателя, жестко закрепленного на боковой стенке ствольной коробки. Патроны подаются из двухрядного коробчатого магазина, который используется при стрельбе в качестве дополнительной рукоятки для удержания пистолета-пулемета. Прицел с поворотным целиком для стрельбы на дистанции 100 и 200 м. Пистолет-пулемет снабжен выдвижным металлическим прикладом, который в походном положении задвигается в ствольную коробку, и деревянной рукояткой пистолетного типа.

На вооружение не был принят.

Образцы оружия, принятые на вооружение.

1. Автомат Калашникова образца 1947 г. АК-47

Калибр: 7,62 мм
Масса: 4,86 кг
Длина общая: 870 мм
Прицельная дальность: 800 м
Начальная скорость пули: 700 м/с
Темп стрельбы: 600 выстр./мин
40/90-100
Емкость магазина: 30

Принят на вооружение Советской армии в 1949 г. Серийно выпускался с 1949 по 1957 гг. в двух вариантах - с постоянным и складным металлическим прикладом. Автоматическое действие основано на использовании энергии части пороховых газов, отводимых из ствола. Запирание канала ствола осуществляется двумя боевыми упорами при повороте за счет взаимодействия выкупа затвора с фигурным пазом затворной рамы, подача патронов - из 30-местного секторного магазина. Ударно-спусковой магазин позволяет вести одиночный и автоматический огонь, автомат оснащается съемным штык-ножом.

2. Автомат Калашникова модернизированный АКМ

Калибр: 7,62 мм
Масса: 3,6 кг
Длина общая: 880 мм
Прицельная дальность: 800 м
Начальная скорость пули: 715 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/90-100
Емкость магазина: 30

Был принят на вооружение в 1959 г. Модернизация была направлена прежде всего на повышение кучности стрельбы, снижение веса оружия и удешевление производства. От АК-47 отличается ствольной коробкой, изготовленной методом штамповки из тонколистового металла. В ударно-спусковой механизм ввели новую деталь - замедлитель темпа стрельбы. Также для АКМ был разработан дульный компенсатор, повысивший кучность стрельбы из неустойчивых положений (без упора). Как и АК-47, имел вариант со складывающимся металлическим прикладом - АКМС.

3. Ручной пулемет Калашникова РПК

Калибр: 7,62 мм
Масса: 5,6 кг
Длина общая: 1040 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 745 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/150
Емкость магазина: 40/75

В середине 1950-х в Советском Союзе было принято решение об унификации системы стрелкового оружия на уровне взвода. В результате был принят на вооружение автомат Калашникова АКМ и ручной пулемет Калашникова. Большая часть нового пулемета была взаимозаменяемой с АКМ. Изменениям подвергся ствол, его удлинили для увеличения дальности стрельбы и утяжелили для уменьшения перегрева при длительной стрельбе. Для повышения устойчивости пулемет снабдили складными сошками и прикладом с выступом для поддержки его левой рукой. Питание патронами производилось из секторного магазина на 40 патронов или барабанного на 75 патронов.

4. Автомат Калашникова образца 1974 г. АК-74

Калибр: 5,45 мм
Масса: 3,6 кг
Длина общая: 940 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 900 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Принят на вооружение в 1974 г. От предыдущих образцов АК отличается новым патроном калибра 5,45 мм. Необходимость перехода на новый патрон была вызвана стремлением дальнейшего улучшения кучности автоматического огня стрелкового оружия. Характерный внешний вид АК-74 придал двухкамерный дульный компенсатор, который значительно снизил отдачу и уменьшил отклонение ствола вверх. Вариант АКС-74 оснащался рамочным прикладом, который складывался на левую сторону ствольной коробки.

5. Автомат Калашникова со складывающимся прикладом и укороченным стволом АКС-74У

Калибр: 5,45 мм
Масса: 3,0 кг
Длина общая: 730 мм
Прицельная дальность: 500 м
Начальная скорость пули: 735 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Укороченный автомат Калашникова АКС-74У создан на базе АКС-74 и принят на вооружение в 1979 г. Его создание - это попытка совместить в одном образце высокую огневую мощь автомата с малыми габаритами и весом пистолета-пулемета. От АКС-74 автомат отличается уменьшенной почти в два раза длиной ствола; при этом, для сохранения приемлемых характеристик кучности, пришлось уменьшить шаг нарезов. Колодка мушки автомата совмещена с газовой камерой, а основание прицела смещено назад и расположено на крышке ствольной коробки. Прицельная планка заменена перекидным целиком с двумя дистанциями. Для уменьшения дульного пламени автомат оснащен пламегасителем.

6. Ручной пулемет Калашникова образца 1974 г. РПК-74

Калибр: 5,45 мм
Масса: 5,46 кг
Длина общая: 1060 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 900 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 50/100
Емкость магазина: 45

С принятием на вооружение АК-74 был создан ручной пулемет калибра 5,45×39. Серийно пулемет выпускался на Вятско-Полянском машиностроительном заводе.

7. Автомат Калашникова образца 1991 г. АК-74М

Калибр: 5,45 мм
Масса: 3,6 кг
Длина общая: 940 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 900 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Модернизация АК-74 была проведена в 1991 г. В модернизированном образце приклад, рукоятка управления огнем, цевье и ствольная накладка изготовлены из высокотехнологичной литьевой пластмассы стеклонаполненного полиамида. На левой стороне ствольной коробки размещена база для установки ночных, оптических или коллиматорных прицелов.

8. Автомат Калашникова серии 100, АК-101

Калибр: 5,56 мм
Масса: 3,8 кг
Длина общая: 943 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 910 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Разработан на базе АК-74 под стандартный патрон НАТО калибра 5,56×39 мм. Предназначен для экспорта.

9. Автомат Калашникова серии 100, АК-103

Калибр: 7,62 мм
Масса: 3,8 кг
Длина общая: 943 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 715 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Разработан на базе АК-74 под патрон калибра 7,62×39 мм. Предназначен для экспорта.

10. Автомат Калашникова серии 100, АК-105

Калибр: 5,45 мм
Масса: 3,5 кг
Длина общая: 824 мм
Прицельная дальность: 500 м
Начальная скорость пули: 840 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Разработан на базе АК-74 и представляет его укороченную версию. Предназначен для экспорта.

11. Пулемет Калашникова ПК, пулемет Калашникова модернизированный ПКМ

Калибр: 7,62×54
Масса без станка: 7,5 кг
С лентой на 200 патронов: 15,5 кг
Масса на станке без патронов: 12 кг
Длина на станке: 1270 мм
Прицельная дальность: 1500 м.
Скорострельность: 650 выстр./мин

Пулемет Калашникова был принят на вооружение в 1961 г. и модернизирован в 1969 г. Пулемет относится к так называемым "единым пулеметам", то есть может использоваться в варианте ручного и станкового (при установке на треножный станок). Подача патронов - из звеньевой ленты с замкнутыми звеньями. Принцип работы автоматики - использование энергии отводимых пороховых газов. Запирание - поворотом затвора на два боевых упора. Ударно-спусковой механизм - ударникового типа, обеспечивает ведение только автоматической стрельбы.

12. Пулемет Калашникова танковый ПКТ, пулемет Калашникова танковый модернизированный ПКТМ

Калибр: 7,62×54
Масса: 11,75 кг
Длина: 1100 мм
Скорострельность: 650 выстр./мин

Пулемет Калашникова танковый предназначен для вооружения танков и другой бронетехники. На вооружение поступил в 1962 г. и модернизирован в 1969 г. От ПК отличается электроспуском для дистанционного управления огнем, другой конструкцией газового регулятора, отсутствием механических прицельных приспособлений. Серийно пулемет выпускался на Златоустовском машиностроительном заводе.

Охотничьи нарезные и гладкоствольные карабины «Сайга»

В начале 1990-х гг., в период конверсии, резко снизился государственный заказ на боевое оружие и коллектив «Ижмаша» приступил к разработке семейства охотничьих карабинов «Сайга» на базе армейских образцов оружия. В результате в 1992 году была завершена разработка и организовано серийное производство самозарядных охотничьих карабинов «Сайга» под охотничий патрон на производственных линиях автомата Калашникова.

Изменение конструкции оружия коснулось прежде всего ударно-спускового механизма: из него удалены детали, обеспечивающие автоматическую стрельбу; кроме того расположение оставшихся деталей изменено так, что процесс обратной сборки в боевое оружие невозможен. Изменено и устройство приемного окна магазина: теперь примкнуть к нему магазин от автомата невозможно. Предохранитель остался прежний - не только надежно запирающий спусковой крючок, но и не позволяющий полностью отвести назад раму затвора; кроме того, он закрывает вырез для затвора, предохраняя внутренность ствольной коробки от засорения.

Изготовление карабинов «Сайга» удалось организовать с минимальными изменениями технологических процессов при ограниченном изготовлении оригинальных деталей. Рост выпуска охотничьих карабинов происходил на фоне дальнейшего сокращения выпуска автоматов Калашникова. Ижевское нарезное и гладкоствольное оружие, выполненное в компоновке автомата Калашникова, нашло своего заинтересованного потребителя во многих странах мира.

1. Самозарядный охотничий карабин «Сайга – 5,6С»

Калибр: 5,6×39
Масса карабина: 3,6 кг
Длина: 985 мм
Общая длина со сложенным прикладом: 745 мм
Длина ствола: 520 мм
Емкость магазина: 10 патронов

Карабин «Сайга - 5,6С» разработан в во второй половине 1990-х г.г. и предназначен для промысловой и любительской охоты на мелкого и среднего зверя. Эта модель имеет удлиненный ствол, а также пистолетную рукоятку и складывающийся приклад, выполненный по типу автомата АК-74М. Емкость магазина и дизайн пластмассового цевья приближены к «охотничьим» стандартам. Ударно-спусковой механизм имеет блокировку, не допускающую выстрел при сложенном прикладе.

2. Гладкоствольный самозарядный карабин «Сайга-410»

Калибр: .410
Патрон: 410/70, 410/76, 410 «Магнум»
Масса: 3,4 кг
Длина: 1160 мм
Длина ствола: 570 мм
Емкость магазина: 2,4,10 патронов
Тип приклада: постоянный

Модель «Сайга-410» появилась в 1994 г. и выполнена под самый малый дробовый калибр.410 (10,41 мм). Предназначается для охоты на мелкого и среднего зверя и птицу. Затвор карабина изготовлен в соответствии с особенностями ружейного патрона. Постоянный приклад «Сайги - 410» имеет пистолетный выступ шейки и, как и цевье, изготавливается из дерева или высокопрочной пластмассы.

3. Гладкоствольный самозарядный карабин «Сайга-20»

Калибр: 20
Патрон: 20х70, 20х76
Масса без магазина: 3,4 (3,7) кг
Длина: 1135 мм
Длина ствола: 570 (670) мм
Емкость магазина: 5,8,10 патронов
Тип приклада: постоянный

Модель «Сайга-20» со стволом 20-го калибра и патронником длиной 70 или 76 мм под пулевые или дробовые патроны появилась в 1995 г. и предназначена для охоты на среднего и крупного зверя. Карабин имеет постоянный приклад охотничьего типа, но может выполняться и с быстросъемным прикладом, вместо которого ставится пистолетная рукоятка. Для регулирования воздействия пороховых газов на детали автоматики при стрельбе в газоотводный узел введен регулятор («заглушка»). В качестве модификации «Сайга-20» может иметь удлиненный до 670 мм ствол.

4. Гладкоствольный самозарядный карабин «Сайга - 12»

Калибр: 12
Патрон: 12/70, 12/76
Масса без магазина: 3,6 (3,8) кг
Длина: 1145 (1245) мм
Длина ствола: 580 (680) мм
Емкость магазина: 5,8 патронов
Тип приклада: постоянный

С 1996г. Ижевский машиностроительный завод выпускает гладкоствольные самозарядные карабины «Сайга-12». Карабины предназначены для охоты на среднего и крупного зверя. На этих моделях применяются сменные дульные насадки с различными сужениями и нарезной вариант насадки типа «Парадокс». Приклад и цевьё могут изготавливаться из дерева или пластмассы. Для удобства перевозки и повышения маневренных качеств «Сайга-12» может снабжатся быстросъемным прикладом и рукояткой.

5. Самозарядный охотничий карабин «Сайга - 308»

Калибр: 7,62 мм
Патрон: 7,62×51 (.308 Win)
Масса карабина: 4,1 кг
Общая длина: 1125 мм
Длина ствола: 555 мм
Емкость магазина: 5,8 патронов

Карабин «Сайга-308» отличается применением патрона 7,62×51 (.308 «винчестер»). Разработан в 1996 г. и применяется для охоты на среднего и крупного зверя. Затвор карабина имеет три боевых выступа и подпружиненный ударник. Цевье-охотничьего типа, расширяющееся внизу. Ствол-холоднокованный, с хромированнным каналом и патронником. На затылке приклада установлен амортизатор, а на дульной части ствола-щелевой пламегаситель.Приклад на карабине «Сайга-308» сделан быстросъемным.

6. Самозарядный охотничий карабин «Сайга - 9»

Патрон: 9×53R
Масса карабина: 3,9 кг
Общая длина: 1125 мм
Длина ствола: 555 мм
Емкость магазина: 5 патронов

С целью расширения номенклатуры мощного 9-мм оружия, для стрельбы на дальностях до 150-200 м по крупному зверю в 1998 г. разработан карабин «Сайга-9» под патрон 9×53R. Карабин «Сайга-9» по устройству в целом аналогичен модели «Сайга-308-1» с постоянным деревянным прикладом и цевьём охотничьего типа, но отличается от него стволом под крупнокалиберный охотничий патрон 9×53R.

Охотничьи нарезные карабины «Вепрь»

В начале 1990-х гг., в период конверсии, резко снизился государственный заказ на боевое оружие. Проблемы поддержания производственных мощностей в рабочем состоянии в условиях отсутствия заказов, сохранение кадрового состава оружейников, потребовали разработки и освоения гражданского оружия с использованием технологий крупносерийного производства боевого оружия. В результате коллектив Вятско - Полянского машиностроительного завода «Молот» приступил к разработке охотничьего карабина на базе ручного пулемета Калашникова.

В 1995 году было организовано серийное производство самозарядных охотничьих карабинов «Вепрь». Изменение конструкции новой модели оружия, как и у охотничьих карабинов «Сайга» ижевского производства, коснулось прежде всего ударно-спускового механизма: из него удалены детали, обеспечивающие автоматическую стрельбу. Кроме того, расположение оставшихся деталей изменено так, что процесс обратной сборки в боевое оружие невозможен.

Изготовление карабинов «Вепрь» удалось организовать с минимальными изменениями технологических процессов при ограниченном изготовлении оригинальных деталей. На фоне обилия разнообразного оружия, выпускаемого в мире, карабины «Вепрь» нашли своего заинтересованного потребителя как на внутреннем рынке России, так и за рубежом. Постепенно было разработано целое семейство охотничьего оружия, в котором постоянно появляются новые модификации, часть которых показаны ниже.

1. Самозарядный охотничий карабин «Вепрь»

Калибр: 7,62 мм
Патрон: 7,62×39
Масса: 4,3 кг
Длина: 1010; 1180 мм
Длина ствола: 420; 520; 590 мм
Емкость магазина: 5 патронов

Самозарядный охотничий карабин «Вепрь». Выпускается с 1995 года и является основоположником всей серии охотничьих карабинов завода «Молот». Новая модель унаследовала от ручного пулемета усиленную ствольную коробку и тяжелый ствол с хромированным каналом и патронником для повышения долговечности. Также был сохранен и секторный прицел с механизмом введения боковых поправок. Чтобы исключить возможный инерционный накол капсюля на патронах импортного производства, ударник затвора подпружинен. Приклад комбинированный, с пистолетной рукояткой и резиновым затыльником. Для повышения безопасности карабин «Вепрь» снабжен предохранителем флажкового типа. Оружие может комплектоваться оптическим прицелом.

2. Самозарядный охотничий карабин «Вепрь-308»

Калибр: 7,62 мм
Патрон: 7,62×51; (.308 Win)
Масса карабина: 4,3 кг
Длина: 1080; 1150 мм
Длина ствола: 520; 590 мм
Емкость магазина: 5; 10 патронов

При такой массе оружия патрон 7.62×39 оказался недостаточно мощным, поэтому в 1996 году появился карабин «Вепрь-308» под патроны 7.62×51 и 7.62×51М отечественного и зарубежного (.308 «винчестер») производства. Такой патрон существенно расширил рамки применения карабина «Вепрь-308» на различных видах охоты. Эта модель стала для завода «Молот» основной и выпускается в различных вариантах. Для большей прочности запирания затвор имеет три боевых выступа. Пламегаситель для «Вепря-308» напоминает пламегаситель снайперской винтовки СВД. Кроме этого, доработан газоотводный узел.

3. Самозарядный охотничий карабин «Вепрь-308 Супер»

Калибр: 7,62 мм
Патрон: 7,62×51 (.308 Win)
Масса карабина: 4,2 кг
Длина: 1010; 1080 мм
Длина ствола: 550; 650 мм
Емкость магазина: 5; 10 патронов

Карабин «Вепрь-308 Супер» производится с 1998 года. На этой модели впервые применяется цельная ложа вместо отдельных приклада и цевья. Колодка мушки перемещена с дульной части ствола и размещена на газовой камере. На карабине используется новая схема установки и крепления магазина и оптики, усовершенствован механизм извлечения магазина. Для повышения безопасности карабин серии «Вепрь-Супер» оборудован удобным кнопочным предохранителем. Передняя часть ствола с радиально-наклонными отверстиями выполняет функцию дульного компенсатора-пламегасителя. С учетом преимущественного использования с карабинами оптического прицела, длина прицельной линии уменьшена, а секторный прицел заменен перекидным целиком для стрельбы на дистанции 100 м и 300 м.

4. Самозарядный охотничий карабин «Вепрь-223»

Калибр: 5,56 мм
Патрон: 5,56×45 (.223 Rem)
Масса карабина: 4,3 кг
Длина: 1010; 1080 мм
Длина ствола: 420; 520; 590 мм
Емкость магазина: 5; 10 патронов

Самозарядный охотничий карабин «Вепрь-223» выпускается с 2000 г. Является модификацией модели «Вепрь-308» и имеет те же основные узлы и детали. Основное отличие заключается в применении патрона 5,56×45 или.223 Remington. Запирание затвора на карабинах «Вепрь-223» осуществляется поворотом затвора на два боевых упора, в отличие от более мощных модификаций.

5. Самозарядный охотничий карабин «Вепрь-Пионер»

Калибр: 7,62; 5,56 мм
Патрон: 7,62×39; 5,56×45 (.223 Rem)
Масса карабина: 3,9 кг
Длина: 1040 мм
Длина ствола: 550 мм
Емкость магазина: 5; 10 патронов

Вслед за другими моделями карабинов, был разработан легкий карабин «Вепрь-Пионер», выпускающийся с начала 2000-х г.г. При сохранении общей базовой схемы, карабин имеет ряд отличий: укорочена ствольная коробка, газовая трубка не отделяется при разборке. Ударно-спусковой механизм смонтирован на отдельном легко отделяемом основании (спусковой скобе), в передней части которого смонтирована защелка сменного коробчатого магазина. Ложа карабина - цельная, деревянная с пистолетным выступом шейки приклада, гребнем приклада и амортизатором на его затылке, широким цевьем. Колодка мушки совмещена с газовой камерой. Двухпозиционный перекидной целик позволяет вести прицельную стрельбу на дистанции 100 и 300 м. Для повышения безопасности карабины «Вепрь-Пионер» оборудованы удобным кнопочным предохранителем.

6. Самозарядный охотничий карабин «Вепрь-Хантер М»

Калибр: 7,62 мм
Патрон: .308 Win (7,62×51); .30-06 Sprg (7,62×63)
Масса карабина: 4,0 кг
Длина: 1090 мм
Длина ствола: 550 мм
Емкость магазина: 2; 3; 5; 10 патронов

Карабин «Вепрь-Хантер» представляет собой еще одну разработку охотничьего оружия завода «Молот». В нем применяется измененная конструкция ударно-спускового механизма, двухпозиционный предохранитель кнопочного типа расположен в корпусе ударно-спускового механизма. Газоотводный механизм оснащен регулятором, возникновение которого вызвано многообразием применяемых патронов. Кронштейн оптического прицела с боковым креплением позволяет вести стрельбу с открытого прицела, не снимая оптического. Выпускаются две основные модификации карабинов: «Вепрь-Хантер» - ствол с дульным тормозом щелевого типа, колодка мушки совмещена с газовой камерой; «Вепрь-Хантер М» - ствол без дульного тормоза, колодка мушки располагается у дульного среза. Приклад выполнен по типу «Монте-Карло».

В 2006 году одна из самых читаемых газет в США — The Washington Post напечатала статью-откровение: «АК-47 — оружие массового поражения», в которой признавала, что русскому автомату во всем мире нет равных, и что именно «Калаш» является самым известным стрелковым оружием на планете. Сами американцы, закрывая глаза на историческое противостояние двух самых популярных стрелковых оружий — АК-47 и М-16, отдавали предпочтение именно русскому оружию, окрестив его самым «надежным и простым оружием в мире».

К слову и сегодня советское и российское оружие в Соединенных Штатах Америки любят и очень уважают. И даже в эпоху санкций и не самых теплых двухсторонних отношений спрос на оружие российского производства внутри Соединенных Штатов Америки только увеличивается. Небольшая стоимость, большой потенциал для творчества и надежность русского автомата сделали свое дело.

Владельцы оружейных магазинов признаются, что даже дети в возрасте от 10 лет, едва понимающие взрослый оружейный «слэнг» прекрасно знают, что такое автомат Калашникова, как он выглядит, и даже способны отличать его на витрине магазина среди прочих образцов. Полуавтоматические «калаши» оружейным магазинам в эпоху санкций, повсеместных запретов и ограничений дают до 30% прибыли от всех продаж, а боеприпасы к такому вооружению, по словам самих американцев, уходят со складов не успев толком полежать.

Российское оружие по состоянию на конец 2015 года «отвоевало» себе около 20% всего американского рынка.

Образ «плохих русских» вооруженных АК массово растиражированный в американской культуре — еще одна причина высоких продаж российского оружия. Созданный многие годы назад пиар-технологами образ привел к обратному эффекту — оружием «плохих парней» стали обзаводиться законопослушные американцы: от домохозяек и программистов до окружных шерифов. На знаменитый фестиваль стрелкового оружия, дважды в год проводимый в уютном местечке Кноб Крик, что в Кентукки, долгое время приезжал шериф округа Оранж-Каунти из Калифорнии, который возил в своем пикапе только автоматы Калашникова.

Популярность платформы Калашникова в Соединенных Штатах настолько высока, что вполне резонным решением было начать производить это оружие в самих США. Американская компания RWC — официальный импортер автоматов Калашникова в США — под давлением американского правительства была вынуждена разорвать контракты на поставку оружия из России, однако от огромной доли в продажах российского оружия в компании отказаться не решились.

К вопросу производства американских копий автомата Калашникова в компании RWC подошли основательно, однако на новом заводе в Помпано Бич, штат Флорида, существенных изменений в конструкцию оружия вносить не станут — современные планки для оптики и приборов, современные прицелы, полномасштабное вторжение полимеров в материалы и уникальные версии, вроде полуавтоматической винтовки «Альфа» с магазином на 30 патронов — таковы основные направления работ «Kalashnikov USA» на ближайшее будущее. На отгремевшей в Лас-Вегасе выставке «Shot-Show 2016» представители компании подтвердили, что семейство автоматов на базе АК — один из самых востребованных продуктов на оружейном рынке Америки.

Тот факт, что именно в Америке — на родине М-16 любовь и уважение к нашему АК возросла говорит конечно о многом. Но не стоит забывать о самом главном факте — сегодня АК-47 находится на вооружении более 70 стран. Сегодня Автомат Калашникова — уже не просто самое массовое оружие во всем мире. Это легенда, национальная гордость России, самый известный оружейный бренд не только в России, но и во всем мире.

Сегодня вспоминаем самые интересные факты об АК-47.

35 ФАКТОВ О ЛЕГЕНДАРНОМ АВТОМАТЕ КАЛАШНИКОВА

1. За свой автомат Михаил Калашников был награжден орденом Красной Звезды и Сталинской премией, составлявшей 150 тыс. руб. Сумма громадная по тем временам (1947 год). Она равнялась стоимости 10 новеньких «Побед» (стоивших тогда порядка 16 тыс. руб.).

2. Поставленный на вооружение двумя годами позднее (1949 год), автомат стал именоваться – «Автомат системы Калашникова образца 1947 года калибра 7,62 мм». Обычно же его название сокращают до «Калаша». Так проще и как-то роднее. По словам самого оружейника, его детище имеет два отличительных качества. Это «надежность и простота». «Я сам был солдатом и создавал свой автомат для солдат», – слова Михаила Тимофеевича.

3. В советское время каждый школьник умел собирать и разбирать автомат АК-47, этому учили на уроках начальной военной подготовки. Чтобы получить пятёрку, автомат нужно было собрать и разобрать за 18-30 секунд. Сегодня в школах на уроках ОБЖ российских школьников снова учат собирать и разбирать автоматы Калашникова.

4. Автомат Калашникова стоит недорого, т. к. крайне прост в производстве. Так, жители некоторых стран могут выбирать между покупкой АК-47 и курицы. Стоят они примерно одинаково.

5. «Черный рынок» диктует свои цены. Так в Афганистане вполне исправный автомат идет по цене от 10 $, тогда как в Индии за него просят почти 4000 $. В Соединенных Штатах с «Калашниковым» готовы расстаться за сумму в несколько сот долларов.

6. «Книга рекордов Гиннесса» не обошла автомат АК-47 своим вниманием. Он попал на ее страницы в качестве самого распространенного оружия на земном шаре. Сегодня на руках у землян 100 млн таких автоматов. Несложно подсчитать, что 1 автомат приходится в среднем на 60 человек.

7. АК-47 является штатным оружием воинских частей более 100 стран. Родному же отечеству он служит уже седьмой десяток лет.

8. Знакомый силуэт АК-47 присутствует на гербах сразу нескольких государств. Среди них Восточный Тимор, Зимбабве и Мозамбик. В 80-90 годы он украшал герб Буркина-Фасо, что в Африке. Подобные планы вынашивали в свое время и в Конго. Группировка «Хезболла» из Ливии поместила этот автомат на свою эмблему как символ борьбы. Одна из денежных банкнот Мозамбика также содержит изображение АК. В Афганистане, образ автомата вышивают на ковриках.

9. В той же Африке детей при рождении нарекают Калашами, такой уж авторитет у грозного оружия.

10. Баскетболист Андрей Кириленко родом из Ижевска. Там же производят и знаменитые АК. Андрей выступал за баскетбольный клуб «Юта Джаз», выходя на площадку под № 47. Яркой игрой и номером на майке заслужил прозвище «АК-47». Чем был горд.

11. В Ираке есть здания в форме рожка от автомата АК. Египтяне пошли дальше и установили памятник любимому автомату.

12. У Саддама Хусейна было несколько позолоченных автоматов Калашникова. Диктатор награждал ими ближайших соратников за особые заслуги. Когда в апреле 2003-го американские войска вошли в Багдад, солдаты обнаружили около двух десятков позолоченных единиц огнестрельного оружия. В брошенном дворце старшего сына Хусейна Удея был найден позолоченный АК с надписью: «Подарок от президента Саддама Хусейна».

13. На многих видео с выступлениями Усамы бен Ладена так или иначе в кадре присутствовал «Калашников».

14. В 2008 году АК-47 появился на юбилейных монетах Центробанка РФ, отчеканенных в ознаменование 450-летия того, как Удмуртия стала частью России.

15. Монетный двор Новой Зеландии, не желая отставать, выгравировал рисунок АК-47 на монетах в 2 местных доллара.

16. Журнал «Либерасьон» (Франция) при составлении списка изобретений XX века поместил автомат Калашникова впереди таких достижений человеческого ума как космические аппараты и ядерная бомба.

17. Журнал «Плейбой» в материале о вещах, изменивших мир, поместил АК в один ряд с таблетками от зачатия, ПК Apple Macintosh и первого видеомагнитофона от Sony.

18. Самое популярное оружие в так называемых «стрелялках» и шутерах на компьютере – это различные модификации все того же АК-47. А Британская компания AudioBooksForFree.Com создала плеер AK-MP3, выполненный в виде магазина для автомата Калашникова.

19. Существует невеселая статистика, согласно которой от пуль автомата Калашникова погибло больше людей, нежели от бомб, ракет и снарядов вместе взятых. Каждый год жертвами применения АК-47 становятся около 250 тыс. человек.

Курдская девушка в горах Загрос, Cеверный Ирак, 1979

20. Создатель АК-47 не уставал повторять, что его совесть чиста. «Мой автомат был создан как оружие защиты. Орудием убийства его делают действия политиков, которые никак не могут договориться между собой.»

21. За девять месяцев до смерти Михаил Тимофеевич Калашников написал Патриарху Московскому и Всея Руси Кириллу . В покаянном письме Калашников делится мыслями о судьбах страны и человечества, а также делится своими душевными переживаниями и сомнениями по поводу своей ответственности за смерти людей, убитых из автомата, который он создал.

22. Известный американский телеканал Discovery сравнили АК-47 и М-16, ставя «невероятно живучий и выносливый» АК-47 на первое место в рейтинге десяти самых лучших образцов стрелкового оружия 20-го века (винтовку М16 американские телевизионщики поставили на второе место). В качестве примера были упомянуты мнения военных экспертов:

«В 1965 году масштабы войны во Вьетнаме расширись. Американские войска хлынули в джунгли и начались проблемы с М16. Винтовку заедало с пугающей регулярностью и в результате погибали молодые солдаты».

«Если бы мне потребовалось обучить американского солдата в боевых условиях разбирать, чистить и обслуживать автомат Калашникова, я сделал бы это часа за четыре. Для винтовки М16 мне потребовалось бы неделя. Вот так…», — говорит Dr William Atwater из музея оружия и боеприпасов армии США.

23. Слово «калаш» (ka-lash-ni-kov, kalash) вошло в языки мира без перевода вместе с понятиями vodka, Kremlin, sputnik, tsar. А на языках пушту и фарси слово «автомат» вообще произносится как «калаш».

24. Известный американский писатель и оружейный историк как-то сказал: «Если бы мне пришлось отправиться на какую-нибудь неизвестную планету, и мне нужно было бы выбрать единственное оружие, я бы взял с собой АК-47. Когда западная цивилизация приходит в упадок, я хочу иметь АК-47».

25. Зарубежная пресса долгое время считала, что советского конструктора с таким именем не существует, а «Калашников» — это некий коллективный псевдоним группы оружейников, разработавших и продолжающих работать над самым популярным в мире стрелковым оружием.

26. Главное достоинство российского автомата в том, что из него можно стрелять как натовскими патронами калибра 5,56 мм, так и патронами советского образца - 7,62 мм. Именно «двойной стандарт», считают специалисты, сделал «калашников» столь популярным на мировом рынке.

27. Во многих странах идет незаконное производство автомата Калашникова. Официально его производят в 12 странах, а незаконных производителей сосчитать невозможно. Большинство иностранных подделок гораздо хуже по качеству, и дискредитируют работу российских оружейников. Практически на любой выставке российским представителям приходится предъявлять претензии иностранным производителям по поводу подделки советского оружия. На самом деле, полученный в 1997 году патент на автомат Калашникова (мировой патент WO9905467 от 4 февраля 1999 года) фактически защищает лишь отдельные конструкторские решения, воплощенные в автоматах серии АК-74М, но не ранние АК и АКМ.

28. В Сомали автомат Калашникова для многих стал тем же, что и сеть для рыбака - единственным орудием производства. В этой стране, где действует радикальная исламистская группировка Аш-Шабаб, детей за хорошее знание Корана даже награждают этим оружием.

29. В первой половине 2006 года США ввели эмбарго на продажу вооружений Венесуэле. Тогда президент Уго Чавес объявил о полном прекращении закупок вооружения в США. В 2005 году Венесуэла и Россия подписали соглашение о закупке 100 тыс. автоматов Калашникова. Контракт на поставку выполнен. 3 июля 2006 Венесуэла заключила контракт на поставку ещё 100 тыс. автоматов Калашникова и патронов к ним на $52 млн, а 12 июля 2006 были подписаны два контракта общей стоимостью $474,6 млн на строительство в Венесуэле завода для производства по лицензии автоматов АК-103 и предприятия по выпуску патронов калибра 7,62 мм.

30. Первый случай массового боевого применения АК на мировой арене произошёл 1 ноября 1956 года, в ходе подавления восстания в Венгрии. До этого момента автомат всячески скрывался от посторонних глаз: солдаты носили его в специальных скрадывающих очертания чехлах, а после стрельб все гильзы тщательно собирались. АК хорошо зарекомендовал себя в условиях городского боя.

31. Солдаты заново созданной армии Ирака, к удивлению коалиционных сил, отказались от американских M16 и M4, потребовав АК. По словам старшего советника временной коалиционной администрации Уолтера Слоукомб (Walter B. Slocombe), «каждый житель Ирака старше 12 лет может разобрать и собрать его с закрытыми глазами и довольно неплохо выстрелить».

32. Лидер афганских моджахедов и заклятый враг советских войск Ахмад Шах Масуд, в 1989 году на вопрос: «Какое Вы предпочитаете оружие?», отвечал: «Калашников, разумеется».

Афганский лидер партизан Ахмад Шах Масуд в окружении моджахедов, 1984 год. (Фото AP Photo | Jean-Luc Bremont)

33. Калашников – это не только бренд стрелкового оружия. Под торговой маркой «Калашников» в Германии выпускают сноуборды, часы, термосы, фляги.

34. Известный израильский конструктор Узи Гал, автор автомата Узи признал талант нашего оружейника и сказал Михаилу Калашникову следующее: «Вы среди нас самый непревзойденный и авторитетный конструктор».

35. АК работает в любых условиях, безотказно стреляет после того, как побывает в земле, болоте, упадёт с высоты на твёрдую поверхность. Более того, автомат Калашникова может стрелять под водой. Простой и безотказный, баснословно дешевый, сделанный из штампованной стали и фанеры, он является символом солдатской смекалки и русской ловкости, которая побеждает превосходящие технологии противника. Его ствольной коробкой можно открывать тушенку, его прикладом можно копать и грести.

«Я — оружейник, а не коммерсант»

В свое время, особенно после встречи с Юджином Стоунером (создатель второго по популярности автоматического оружия в мире — винтовки М-16), журналисты постоянно спрашивали Михаила Калашникова о том, не жалеет ли он, что, в отличие от Стоунера, не получает роялти (процентные отчисления) от продажи изобретенного им оружия.

«Стоунер доброжелательный был человек, замечательный конструктор. Действительно богатый. И оружие придумал хорошее. Но я не испытывал зависти. Он ведь в Америке жил, а я в России. Каждому — свое. Да, Юджин разбогател, получая с каждой новой винтовки процент отчислений, но ни одной правительственной награды не удостоился. А мне как дважды Герою Социалистического Труда при жизни поставили бронзовый бюст на родине. И музей моего имени в Ижевске построили. Конечно, если бы мне платили по пять копеек за каждый образец моего автомата, я бы, наверное, сам построил его. Но я жил в такое время, когда мы все работали на государство».

На вопрос, не сожалеет ли он о том, что не нажил особых богатств, Калашников отвечал: «Нельзя всё мерить деньгами. Для меня самое дорогое, когда люди говорят: „Ваше оружие спасло мне жизнь!“ Зачем мне миллионы? Я и так живу хорошо».

Нашли ошибку? Выделите ее и нажмите левый Ctrl+Enter .

Выстрелов/мин:

600 Дульная скорость , м/с : 710 ,
715 (АКМ) Прицельная дальность : 800 м (АКМ 1000 м) Вид боепитания: коробчатый магазин на 30 патронов Прицел : секторный

7,62-мм автомат Калашникова (АК, Также известен как АК-47, Индекс ГАУ - 56-А-212 ) - автомат , разработанный М. Калашниковым в 1947 году , является самым распространённым стрелковым оружием в мире. Отличается чрезвычайно высокой надёжностью и простотой обслуживания.

История создания

Однако, стоит заметить, что похожие очертания ствола, мушки и газоотводной трубки обусловлены применением схожего газоотводного двигателя, который не мог быть позаимствован Калашниковым у Шмайсера, поскольку был изобретён задолго до этого. Конструктивные различия же достаточно велики и заключаются в устройстве запирания ствола (поворотный затвор у АК и перекос затвора у МР-43), ударно-спускового механизма, отличиях в разборке оружия (у автомата Калашникова для этого необходимо снять крышку ствольной коробки, а у StG-44 - откинуть вниз на штифте коробку УСМ вместе с рукояткой управления огнем). Также стоит отметить, что АК легче, чем заключалась в разработке технологии холодной штамповки, которой он занимался до 1952 года, что сыграло свою роль в появлении штампованного магазина и ствольной коробки АКМ (с 1959 года). Между тем, подобные технологии использовались и до Шмайсера, в том числе в СССР при изготовлении пистолетов-пулемётов ППШ и ППС-43 , которые имели преимущественно штампованную конструкцию до появления StG-44, то есть у советской стороны к тому времени уже был некоторый опыт в изготовлении деталей стрелкового оружия методом штамповки. Вместе с тем, следует отметить, что Хуго Шмайссер не оставил мемуаров о времени, проведённом в СССР, поэтому какая-либо другая информация об участии Шмайссера и других немецких специалистов в разработке автомата Калашникова на настоящее время недоступна.

К этому также стоит добавить, что в конструкции АК использованы элементы экспериментального автоматического карабина, созданного Калашниковым еще в 1944 году , а экспериментальные образцы нового автомата для полигонных испытаний были готовы до появления немецких специалистов в Ижевске.

Таким образом, можно с большой уверенностью сделать вывод о том, что АК является собственной разработкой Михаила Калашникова.

Конструкция

Первое боевое применение

Первый случай применения АК на мировой арене произошёл в 1956 году , в ходе подавления восстания в Венгрии . АК хорошо зарекомендовал себя в городских боях, благодаря своей мощи, не свойственной пистолетам-пулемётам, и компактности он часто мог сделать то, чего не могли сделать танки .

АК после распада СССР

Несмотря на существующее мнение о том, что распад СССР привёл к резкому росту объёмов продажи Автоматов Калашникова и падению цен на них, серьёзные исследования опровергают это. Как сами цены, так и тенденции их изменения, до и после распада СССР совпадают.

Серия АКМ

• АКМСУ - укороченный вариант АКМ со складным прикладом, предназначенный для спецподразделений и воздушно-десантных войск. Был выпущен в очень малом количестве и широкого распостранения в войсках не получил. На вооружение официально не поступал.

• АКМН (6П1Н ) - вариант с ночным прицелом.
  • АКМСН (6П4Н ) - модификация АКМН со складным металлическим прикладом.

Модели со сбалансированной автоматикой

Следующим принципиальным шагом в развитии модельного ряда АК стали автоматы АК-107 и АК-108 . В них применена модифицированная схема автоматики перезаряжания - безударная с разделёнными массами. В этой схеме автомат имеет два газовых поршня со штоками, движущимися навстречу друг другу. Основной поршень приводит в действие автоматику, дополнительный - перемещает массивный компенсатор, движения которого компенсируют импульс затворного механизма. Это позволяет устранить тряску автомата от перемещения затвора, что повышает кучность автоматической стрельбы, в особенности из неустойчивых положений, в 1,5-2 раза. Построенные по такой схеме автоматы могут успешно конкурировать с конструктивно более сложным АН-94 (уступая однако по кучности стрельбы очередями из 2 выстрелов) и очень близким к АК по конструкции АЕК-971 .

Таблица характеристик автоматов серии АК и их отечественных конкурентов

Название	Страна	Калибр х длина гильзы, мм	Длина, мм с прикладом/без приклада	Длина ствола, мм	Масса, кг (без патронов)	Ёмкость магазина	Темп стрельбы, выстрелов в минуту	Прицельная дальность, м	Начальная скорость пули, м/с
АК	СССР	7,62x39	870	415	4,3	30	600	800	710
АКМ	СССР , Россия	7,62x39	870	415	3,14	30	600	1000	715
АК-74	СССР , Россия	5,45x39	940	415	3,3	30	600-650	1000	900
АК-101	Россия	5,56x45	943/700	415	3,4	30	600	1000	910
АК-102	Россия	5,56x45	824/586	314	3	30	-	500	-
АК-107	Россия	5,45x39	943/700	415	3,8	30	850	1000	910
AEK-971	Россия	5,45x39	965/720	420	3,3	30	800-900	1000	900
АН-94	Россия	5,45x39	943/728	405	3.85	30	1800/600	1000	-

Гражданские варианты

Помимо модификаций военного назначения, на базе АК создано несколько моделей охотничьего гладкоствольного оружия 12-го, 20-го и.410-го калибров, нарезного под патроны 7,62×39 мм , 7,62×51 мм , 5,45×39 мм , а также (для продажи на экспорт) 5,56×45 мм :

• охотничьи карабины Сайга - самое известное оружие этого типа, появившееся в 1970-е годы . Толчком к его созданию стало обращение первого секретаря ЦК КПСС Казахстана лично Брежневу с просьбой о создании оружия, с помощью которого можно было бы производить отстрел сайгаков (мигрирующие сайгаки поедали и вытаптывали крупные посевы, а отряды охотников, вооружённые гладкоствольными охотничьими ружьями были не способны бороться с животными). Тогда конструкторы «Ижмаша » начали создание охотничьих карабинов Сайга . Четыре года конструкторы и испытатели «Ижмаша», совместно с представителями Главохоты и местных охотоведов испытывали карабины и доводили их до совершенства, главным образом в Казахстане. После окончания разработки нового оружия было изготовлено около трёхсот карабинов модели «Сайга» под патрон 5,6×39 мм. И хотя в 70-е годы была сделана начальная промышленная партия самозарядных охотничьих карабинов под патрон 5,6×39, карабин ещё много лет оставался невостребованным. Также на основе конструкции автомата АКМ был выпущен охотничий самозарядный карабин «Сайга» под патрон 7,62×39 мм. От боевого оружия карабин отличается в первую очередь тем, что из него невозможно вести автоматический огонь, для чего изменены некоторые детали. Кроме того, изменён узел крепления магазина к оружию, для того чтобы невозможно было вставлять в карабин магазин от боевого автомата. Приклад и цевьё карабина выполнены по типу классических охотничьих ружей, детали изготовляются как из пластмассы, так и (в основном) из дерева. Поскольку в карабине отсутствует пистолетная рукоятка управления огнём, а спусковой крючок и его предохранительная скоба смещены ближе к шейке приклада охотничьего типа, пришлось в спусковом механизме ввести специальную тягу спуска. Магазины предусмотрены двух типов - ёмкостью пять и десять патронов. Выпускаются также модификации этого карабина под патроны 5,45х39 и 5,56×45 мм .

• охотничьи карабины Вепрь - продукция завода Молот, ОАО Вятско-Полянский машиностроительный завод;
• АКМС-МФ и АКМ-МФА - изделия Винницкого оружейного завода "ФОРТ";
• Вулкан - охотничьи карабины Харьковского ООО "СОБР".

Патентный статус

Зарубежные патенты на конструкцию АК и его модификации отсутствуют. Однако производство контрафактных АК весьма распространено и поощряется министерством обороны США путем закупок в частности для армии Ирака.

Производство и использование АК вне России

Современный польский вариант (Karabinek szturmowy wz.1996 «Beryl»)

В 1950-х годах лицензии на производство АК были переданы СССР восемнадцати странам (главным образом, союзникам по Варшавскому договору). Тогда же ещё одиннадцать государств развернули производство АК без лицензии. Количество стран, в которых АК производился без лицензии малыми сериями, а тем более кустарно, не поддаётся учёту. К настоящему времени, по сведениям «Рособоронэкспорта», срок действия лицензий у всех ранее получивших их государств уже истёк, тем не менее, производство продолжается. Особенно активно выпускают контрафактные автоматы Калашникова польское предприятие «Бумарк» и болгарская фирма «Арсенал», которая в настоящее время открыла филиал в США и наладила там выпуск автоматов. Производство клонов АК развёрнуто в Азии, Африке, на Ближнем Востоке и в Европе. По весьма приблизительным подсчётам, всего в мире существует от 70 до 105 миллионов экземпляров различных модификаций автоматов Калашникова. Они приняты на вооружение в армиях 55 стран мира.

В 2004 году «Рособоронэкспорт» и лично Михаил Калашников обвинили США в поддержке распространения пиратских копий АК. Таким образом прокомментирован тот факт, что США снабжает приведённые к власти правящие режимы Афганистана и Ирака автоматами Калашникова, произведёнными в странах Восточной Европы. По поводу этого заявления эксперт по вопросам распространения оружия, профессор Аарон Карп заметил: «Это как если бы китайцы потребовали выплат за каждое произведённое огнестрельное оружие на том основании, что именно они изобрели порох 700 лет назад». Подобное высказывание лучше всего демонстрирует, что автомат Калашникова стал уже не просто оружием, а элементом общечеловеческой культуры. Однако не оправдывает грубого нарушения авторских прав и нелегального использования интеллектуальной собственности.

В некоторых из государств, получивших ранее лицензии на производство АК, он изготавливался в несколько изменённом виде. Так, в модификации АК, выпускавшейся в Югославии и некоторых других странах, имелась дополнительная рукоятка пистолетного типа под цевьём для удержания оружия. Вносились также другие мелкие изменения - менялись крепления под штык , материалы цевья и приклада, отделка. Известны случаи, когда два автомата соединяли на особом самодельном креплении, и получалась установка, похожая на двуствольные пулеметы ПВО. В ГДР выпускалась учебная модификация АК под патрон.22LR. Кроме того, на базе АК создано множество образцов боевого оружия - от карабинов до снайперских винтовок . Некоторые из этих конструкций являются заводскими переделками оригинальных АК.

Иностранные образцы

КНР

Венгрия

• NGM-81 - копия автомата АК-74 .
• DKM-63 - автомат, впервые представленный в 1963 году, выпускался до конца 80-х годов. Имел деревянный приклад, металлическое цевьё, выполненное как единое целое со ствольной коробкой. Также была установлена дополнительная пистолетная рукоятка.
• AMD - укороченная модификация автомата DКМ-63, у автомата АМD простой трубчатый приклад со стальной пяткой, покрытой резиной. Ствол более короткий, чем у DКМ-63, на конце дульный компенсатор.

Израиль

Автомат «Галил»

Польша

польский PNG 60

• KA-88, KA-89, KA-90 - польский вариант автомата АК-74. Автоматы выпускаются с цевьём из дерева или рифлёной пластмассы. Используется 5,56 мм патрон.
• PNG 60

Румыния

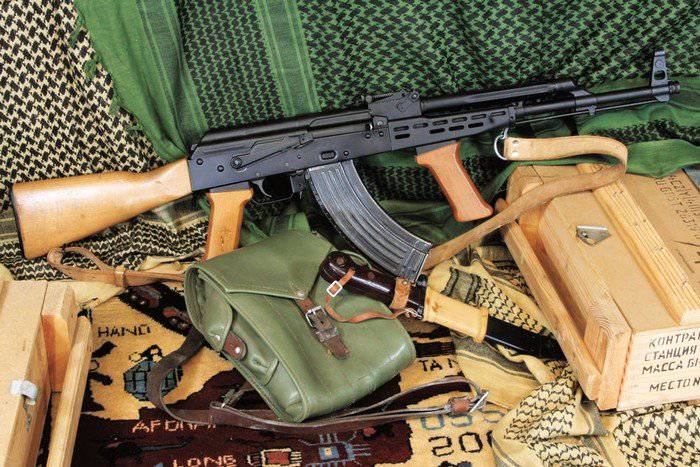

Румынский автомат АIM с магазином на 10 патронов

• АI-74 - Вариант автомата АК-74. Имеет дополнительную пистолетную рукоятку и фиксированный приклад.

Хорватия

Финляндия

• Valmet Rk 62 - автомат, созданный по лицензии на основе автомата Калашникова в 1950-х годах. Внешнее отличие от прототипа - форма цевья, приклада и пламегасителя. На его основе также созданы

За почти 70 лет в СССР и России было разработано несколько десятков модификаций, прототипов и концептов самого популярного стрелкового оружия в мире — автомата Калашникова. Универсальная основа позволяет конструировать «пушки» практически на любой вкус: складные, укороченные, со штыком, оптикой или подствольным гранатометом, для спецслужб или отдельных родов войск.

В этом материале мы расскажем, как научиться различать основные модели АК и каковы их уникальные особенности.

Классический, самый первый принятый на вооружение АК-47 сложно с чем-то спутать. Выполненный из железа и дерева, без каких-либо «наворотов», он надолго стал символом надежности и простоты в применении в любых условиях. Вместе с тем, таким автомат стал далеко не сразу: Михаилу Калашникову потребовалось несколько лет, чтобы довести свое творение до ума.

В 1946 году военное руководство СССР объявило конкурс на создание автомата под промежуточный (по убойной силе — между пистолетом и винтовкой) патрон. Новое оружие должно было быть маневренным, скорострельным, иметь достаточные убойное действие пули и меткость стрельбы. Конкурс проходил в несколько этапов, не раз продлялся, так как никто из оружейников не мог дать требуемого результата. В частности, комиссия отправила на доработку модели АК-46 № 1, № 2 и № 3 (со складывающимся металлическим прикладом).

Усовершенствованный автомат Калашникова, которому присвоили индекс АК-47, как пишет в книге «История русского автомата» Сергей Монетчиков, переработали практически полностью. Из конструкций оружия конкурентов были заимствованы лучшие идеи, реализованные в отдельных деталях и целых узлах.

Автомат не имел классической цельной ложи. С учетом прочной ствольной коробки, удержанию оружия при стрельбе способствовали раздельные деревянные приклад и цевье. Была переработана конструкция ствольной коробки, она принципиально отличалась от предыдущих жестко закрепленным на ней специальным вкладышем, соединявшим ее со стволом. На вкладыше, в частности, крепился отражатель стреляных гильз.

Рукоятка перезаряжания, выполненная заодно с затворной рамой, была перенесена на правую сторону. Этого требовали солдаты-испытатели, они отмечали: левостороннее расположение рукоятки мешает стрельбе в движении на ходу без остановки, задевая за живот. В этом же положении неудобно и перезаряжать оружие.

Перенос органов управления на правую сторону ствольной коробки позволил создать удачный переключатель огня (с одиночного на автоматический), одновременно являющийся и предохранителем, выполненный в виде единой поворотной детали.

Большая масса затворной рамы и мощная возвратная пружина обеспечили надежную работу механизмов, в том числе в неблагоприятных условиях: при запылении, загрязнении, загустении смазки. Оружие оказалось приспособленным для безотказной работы в диапазоне изменений температуры воздуха до 100 градусов Цельсия.

Деревянные детали нового оружия — приклад, цевье и ствольная накладка, а также пистолетная рукоятка, изготовленные из березовых заготовок, — покрывались тремя слоями лака, что обеспечивало их достаточную стойкость от набухания в условиях сырости.

АКС-47

Одновременно с АК-47 на вооружение была принята и модель с литерой «С», означавшей «складной». Этот вариант автомата предназначался для спецвойск и ВДВ, его отличие было в металлическом, а не деревянном прикладе, который к тому же мог складываться под ствольную коробку.

«Подобный приклад, состоявший из двух штампосварных тяг, плечевого упора и механизма фиксации, обеспечивал удобство обращения с оружием — в походном положении, при передвижении на лыжах, прыжках с парашютом, а также его использования для стрельбы из танков, бронетранспортеров, и т.д.», — пишет Сергей Монетчиков.

Стрельбу из автомата предполагалось вести с откинутым прикладом, однако в случае невозможности можно было стрелять из оружия и при сложенном прикладе. Правда, он был не очень удобен: тяги приклада имели недостаточную жесткость и прочность, а широкий плечевой упор не ложился в ложбинку плеча и поэтому при стрельбе очередями норовил сместиться оттуда.

АКМ и АКМС

Автомат Калашникова модернизированный (АКМ) был принят на вооружение спустя 10 лет после АК-47 — в 1959 году. Он получился более легким, дальнобойным и удобным в применении.

«Не удовлетворяла нас, а особенно главного заказчика, кучность при стрельбе из устойчивых положений, лежа с упора, стоя с упора. Выход нашли, введя замедлитель срабатывания курка, увеличивший межцикловое время, — писал Калашников в книге «Записки конструктора-оружейника». — Позже был разработан дульный компенсатор, позволивший улучшить кучность боя при автоматической стрельбе из неустойчивых положений, стоя, с колена, лежа с руки».

Замедлитель позволял затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом, что и сказалось на кучности стрельбы. Дульный компенсатор в виде лепестка устанавливался на резьбу ствола, и был одним из явных отличительных признаков АКМ. За счет компенсатора срез ствола получался не вертикальным, а диагональным. К слову, на ту же резьбу можно было крепить глушители.

Улучшение кучности стрельбы позволило увеличить ее прицельную дальность до 1000 метров, как следствие — изменилась и прицельная планка, шкала дальности состояла из цифр от 1 до 10 (на АК-47 — до 8).

Приклад сделали приподнятым вверх, что приблизило точку упора к линии стрельбы. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук. Фосфато-лаковое покрытие, пришедшее на замену оксидному, в десятки раз повысило антикоррозионную стойкость. Коренным изменениям, отмечает Монетчиков, подвергся и магазин, изготовленный не из стального листа, а из легких сплавов. Для повышения надежности и предохранения от деформации боковые стенки его корпуса были усилены ребрами жесткости.

Новой являлась и конструкция штыка-ножа, крепившегося под стволом. Ножны с резиновым наконечником для электроизоляции позволяли использовать нож для перекусывания колючей проволоки и проводов под напряжением. Боевая мощь АКМ значительно возрастала за счет возможности установки подствольного гранатомета ГП-25 «Костер». Как и свой предшественник, АКМ был разработан и в складном варианте с литерой «С» в названии.

АК-74

В 1960-х годах советское военное руководство приняло решение о разработке стрелкового оружия под малоимпульсный патрон калибра 5,45 миллиметра. Дело в том, что в АКМ так и не удалось добиться высокой кучности стрельбы. Причина была в слишком мощном патроне, который давал сильный импульс.

К тому же, как пишет Монетчиков, в руках советских военных специалистов оказались и боевые трофеи из Южного Вьетнама — американские винтовки AR-15, автоматический вариант которых позже был принят на вооружение армии США под обозначением M-16. Уже тогда АКМ уступал по многим параметрам AR-15, в частности — по кучности боя и вероятности попаданий.

«По трудности разработки, по поиску подходов конструирование автомата под патрон 5,45-мм калибра можно сравнить, наверное, только со временем рождения АК-47 — отца всей семьи нашей системы. Поначалу, когда мы решили взять за основу схему автоматики АКМ, один из заводских руководителей высказал мысль, что искать тут что-то и выдумывать нет необходимости, дескать, достаточно будет простого перестволения. Я подивился в душе наивности такого суждения, — вспоминал о том периоде Михаил Калашников. — Конечно, поменять ствол большего калибра на меньший дело нехитрое. Потом, кстати, и пошло гулять расхожее мнение, что мы будто бы всего лишь поменяли цифру «47» на «74».

Основной особенностью нового автомата был двухкамерный дульный тормоз, который при стрельбе поглощал примерно половину энергии отдачи. Слева на ствольной коробке смонтировали планку под ночные прицелы. Новая резинометаллическая конструкция затылка приклада с поперечными канавками уменьшила его скольжение по плечу при ведении прицельной стрельбы.

Цевье и приклад сначала делались из дерева, однако в 1980-х годах перешли на черный пластик. Внешней особенностью приклада были канавки с обеих сторон, они делались для облегчения общего веса автомата. Также из пластика стали делать и магазины.

АКС-74

Для ВДВ традиционно была сделана модификация со складным прикладом, правда на этот раз он убирался влево вдоль ствольной коробки. Считается, что такое решение было не очень удачным: в сложенном виде автомат получался широким и натирал кожу при ношении за спиной. При ношении на груди возникало неудобство, если требовалось откинуть приклад, не снимая оружия.

На верхней стороне приклада появилась кожаная подщечная муфта, она защищала щеку стрелка от примерзания к металлической детали в зимних условиях.

АКС-74У

Следуя мировой моде 1960-70-хх годов, в СССР решили разработать малогабаритный автомат, который можно было бы использовать в стесненных условиях боя, преимущественно при стрельбе на близкие и средние расстояния. Очередной объявленный конкурс среди конструкторов выиграл Михаил Калашников.

По сравнению с АКС-74 ствол был укорочен с 415 до 206,5 миллиметра, из-за чего пришлось отнести газовую камеру назад. Это, пишет Сергей Монетчиков, повлекло за собой изменение конструкции мушки. Ее основание было выполнено совместно с газовой камерой. Такая конструкция обусловила и перенос прицела ближе к глазу стрелка, иначе прицельная линия оказывалась очень короткой. Заканчивая тему прицела отметим, что автоматы данной модели оснащались самосветящимися насадками для стрельбы ночью и в условиях ограниченной видимости.

Большее давление пороховых газов потребовало установки усиленного пламегасителя. Он представлял собой цилиндрическую камеру с раструбом (расширение в виде воронки) спереди. Пламегаситель крепился на дульной части ствола, на резьбовой посадке.

Укороченный автомат был укомплектован более массивными деревянным цевьем и ствольной накладкой газовой трубки, в нем могли использоваться как стандартные магазины на 30 патронов, так и укороченные — на 20.

Для более полной унификации укороченного автомата с АКС-74 было принято решение использовать такой же приклад, откидывающийся на левую сторону ствольной коробки.

АК-74М

Этот автомат является глубокой модернизаций оружия, принятого на вооружение в 1974 году. Сохранив все лучшие качества, присущие автоматам Калашникова, АК-74М приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.

Основной особенностью новой модели стал складной пластмассовый приклад, заменивший металлический. Он был легче предшественников, а по конструкции аналогичен постоянному пластмассовому прикладу АК-74, выпускавшихся в конце 1980-х. При ношении он меньше цепляется за одежду, не вызывает дискомфорта при стрельбе в условиях низких или высоких температур.

Цевье и ствольная накладка газовой трубки автомата были выполнены из стеклонаполненного полиамида. По теплоотдаче новый материал почти не отличался от дерева, что исключило ожог рук при длительной стрельбе. Продольные ребра на цевье позволили удобнее и прочнее удерживать оружие во время прицельного огня.

«Сотая серия» (АК 101-109)

Эти модификации Калашникова, разработанные в 1990-е на базе АК-74М, называют первым отечественным семейством коммерческого оружия, так как предназначались они больше на экспорт, нежели для внутреннего потребления. В том числе, они были рассчитаны и на патрон НАТО калибра 5,56 на 45 миллиметров.

АК-102

АК-107

Из конструкций автоматов «100-й» серии (аналогичной лучшей модели 5.45-мм автомата Калашникова — АК74М) полностью исключены деревянные детали. Приклад и цевье у всех выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие, как пишет Монетчиков, получило у американцев название «Черный Калашников». Все модели имеют пластмассовые, складывающиеся налево вдоль ствольной коробки приклады и планку для монтажа прицелов.

Самыми оригинальными в «сотой» серии стали автоматы АК-102, АК-104 и АК-105. В их конструкции был сделан рывок в повышении уровня унификации между стандартными автоматами и их укороченными вариантами. За счет небольшого увеличения общей длины (на 100 миллиметров по сравнению с АКС-74У) стало возможным оставить газовую камеру на том же месте, что и в АК-74, позволив таким образом использовать на всех автоматах серии унифицированные подвижную систему и прицельные приспособления.

Друг от друга автоматы «сотой» серии отличаются в основном калибром, длиной ствола (314 — 415 миллиметров), секторными прицелами, рассчитанными на разную дальность (от 500 до 1000 метров).

АК-9

Этот автомат также был разработан на базе АК-74М, использованы в нем и наработки «сотой» серии. Тот же черный цвет, тот же полимерный складной приклад. Основным отличием от классических Калашниковых можно считать укороченный ствол и газоотводный механизм. Важным усовершенствованием эксперты называют новую пистолетную рукоятку, обладающую лучшей эргономикой.

Автомат создавался как бесшумный, беспламенный стрелковый комплекс для скрытной стрельбы. В нем используются дозвуковые патроны калибра 9×39 мм, вместе с глушителем делающие выстрел практически не слышимым. Емкость магазина — 20 патронов.

На цевье имеется специальная планка для различного съемного оборудования — фонарей, лазерных указателей.

АК-12

Самый современный автомат семейства Калашниковых, испытания которого пока не завершены. Из внешних изменений в глаза бросается использование планок Пикатинни для крепления навесного оборудования. В отличие от АК-9, они есть и на цевье, и сверху ствольной коробки. При этом нижняя планка не мешает установке подствольных гранатометов — эта опция сохраняется. АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой камеры.

Кроме того, приклад автомата легко снимается и может складываться в обе стороны. Вдобавок ко всему, он телескопический, по высоте регулируются щека и затыльник приклада. Есть вариант автомата и со стационарным более легким пластиковым прикладом.

Флажок предохранителя-переводчика огня продублирован и с левой стороны, автомат может стрелять одиночными, короткими сериями по три выстрела, и в автоматическом режиме. И в целом все органы управления автоматом сделаны так, что солдат сможет пользоваться ими одной рукой, в том числе менять магазин и передергивать затвор. К слову, магазины могут использоваться самые разные, вплоть до экспериментального барабанного на 95 патронов

АК-47 вместе со своими многочисленными вариантами является самым распространенным армейским автоматом (автоматической винтовкой) в мире.

Он стоит на вооружении в 45 странах и принимал участие во всех военных конфликтах, которые произошли после его создания в 1940-х годах.

Хотя его конструкция существенных изменений не претерпела, многие страны, для соответствия своим потребностям, внесли свои поправки. В этой статье представлены как наиболее популярные варианты, так и менее известные.

Все эти модели хранятся в личной коллекции Стюарта МакДэниела, члена Ассоциации коллекционеров Калашникова.

1. Китайский AK-47S. Полуавтоматическая версия, фрезерованная ствольная коробка Тип 56, под патрон 7,62x39мм. Это самая точная копия российского АК-47 Тип 3, когда либо произведенная в Китае. Производство Тип 56 было налажено с помощью машинного оборудования и технической поддержки, предоставленных советской стороной.

2. Китайский AKS. Штампованная ствольная коробка, под патрон 7,62x39мм, складывающийся вбок приклад. Один из самых редких представителей китайского оружия в США.

3. Китайский Тип 56. Китайцы, после разрыва отношений с СССР, выпустили свой вариант со штампованной ствольной коробкой. Поэтому, эта модель разрабатывалась путем реверс-инжиниринга, без участия технической поддержки с советской стороны. Отличительными фишками Тип 56 являются закрытая мушка и трехгранный штык-нож. С 1950-х годов было произведено от 10 до 15 миллионов единиц этой модели.

4. MPi-KMS72 из Восточной Германии. Модель со складывающимся вбок прикладом, под патрон 7,62x39мм, производилась на фабрике Ernst Thaelman в Восточной Германии. Моделью с проволочным прикладом, бакелитовой рукояткой и верхней ствольной накладкой, изначально экипировались воздушные десантники и мотопехота.

5. Египетский ARM. Так называемый Маади, вначале 80-х массово импортировался в США компанией Steyr-Daimler-Puch. Под патрон 7,62x39мм, штампованная ствольная коробка, складывающийся вбок проволочный приклад. Очень точная копия российского АКМ.

6. Венгерский AKM-63. Впервые произведен в 1963 г., AKM-63 – это полноразмерный автомат с деревянным прикладом и металлическим цевьем с деревянной передней рукояткой, которая помогает справиться с отдачей при автоматической стрельбе. Верхней ствольной накладки нет. Так как в США их ввезли всего около 1100 штук, это один из самых редких вариантов АК в США.

7. Венгерский AMD-65. Под патрон 7,62x39мм, короткий ствол длинной 12,6 дюймов, с такой же передней рукояткой, как и у AKM-63. Имеет складывающийся вбок проволочный приклад для того, чтобы сделать его более удобным в обращении в условиях ограниченного пространства, таких как бронированные машины и танки. Более короткие длина прицельной линии и ствол делают его менее точным, чем AKM-63, но удобство обращения перевешивает потерю в точности стрельбы. Обратите внимание на магазин на 20 патронов.

8. Иракский карабин Табук. Эта иракская версия автомата Калашникова под патрон 7,62x39мм производилась в Аль-Кадисии. Он построен на базе югославского M70B2, имеет штампованную ствольную коробку от РПК, деревянные накладки, резиновый затыльник на приклад, прицел для подствольного гранатомета, скошенный дульный тормоз-компенсатор. На него можно установить подствольный гранатомет. Большое количество таких моделей было изъято американскими войсками во время операции по освобождению Ирака и операции Несокрушимая свобода.

9. Иракский Табук DMR. Под патрон 7,62x39мм, полуавтоматическая марксманская версия карабина Табук. Длина ствола – 23,6 дюйма, а для поражения целей на средних дистанциях устанавливается оптический прицел 4x24мм. Здесь установлен российский прицел ПСО-1, но также встречаются и румынский LPS Type 2s и югославский ZRAK. Эту модель часто путают с более мощной снайперской винтовкой под патрон 7,62x54R. Но в сущности, это РПК с оптическим прицелом.

10. Польский PMKM. Под патрон 7,62x39мм, это самая точная копия российского АКМ. Штампованная ствольная коробка, ламинированный деревянный приклад, цевье «бобровый хвост», синтетическая пистолетная рукоятка, скошенный компенсатор. На фото также изображен польский штык-нож и бутылка масла.

11. Польский PMKMS. Под патрон 7,62x39мм, штампованная ствольная коробка со складывающимся вниз прикладом, цевье «бобровый хвост», скошенный компенсатор и польский штык-нож.

12. Польский Tantal WZ88. Под патрон 5,45x39мм, выделяется тем, что кроме автоматического и полуавтоматического режима, он может стрелять и очередями по три выстрела. У него есть уникальный переключатель слева на ствольной коробке и складывающийся приклад для большей мобильности. Установлено ночное прицельное приспособление, специальный дульный тормоз-компенсатор с креплением для подствольного гранатомета. Также есть бакелитовые ствольные накладки.

13. Румынский AIM-G. В 1989 г. в Румынии была сформирована 700-тысячная «патриотическая гвардия», которая была экипирована полуавтоматическими автоматами PM md. 63 с выгравированной буквой G на левой стороне целика. Это самая популярная версия среди румынских автоматов, и более 20 тысяч штук было импортировано в США. Он сделан под патрон 7,62x39мм и имеет отличительную деревянную переднюю вертикальную рукоятку.

14. Румынский AIMS 74. Этот вариант PM md. 63 под патрон 5,45x39мм также имеет деревянную переднюю вертикальную рукоятку и складывающийся вбок металлический приклад. Для уменьшения отдачи установлен дульный тормоз-компенсатор как у АК-74.

15. Румынский PM md. 63. Он был впервые произведен в 1963 г. и является первым румынским вариантом АК под патрон 7,62x39мм. Он почти идентичен с российским АКМ, но отличается хромированным затвором, патронником и ударником. Также он оснащен соединительной муфтой ствола как у АК-47 и деревянной пистолетной рукояткой.

16. Румынский PM md. 65. Первая модель со складывающимся вниз прикладом из Румынии, идентична оригинальному PM md. 63. Под патрон 7,62x39мм, штампованная ствольная коробка и вертикальная передняя рукоятка.

17. Копия российского АКМ под названием Хайберский проход. Хайберский проход – это регион между Пакистаном и Афганистаном, где проходит большинство торговых путей. Обычно эти автоматы делают в подвалах из подручных материалов. Сделан под патрон 7,62x39мм, имеет складывающийся вбок приклад как у АКС-74. Именно из него стрелял почивший Усама Бин Ладен на многих видеороликах с его участием.

18. Вариант советского АКМС. Это версия советского АКМ со складывающимся вниз прикладом. Сделан под патрон 7,62x39мм, штампованная ствольная коробка. Имеет металлический приклад как у немецкого пистолета-пулемета MP-40, кованый хромированный ствол длиной 16,1 дюймов, ламинированные деревянные накладки, синтетическую пистолетную рукоятку и скошенный дульный тормоз-компенсатор. Автомат, изображенный на фото, был произведен из деталей, которые были изъяты Израилем у армии освобождения Палестины во время конфликта в Ливане в 80-х годах.

19. Югославский M70-B1. Сделан под патрон 7,62мм, стоял на вооружении армии Югославии. Построен на более тяжелой ствольной коробке от РПК толщиной 1,5 мм. Имеет деревянные накладки, резиновый затыльник на приклад и прицел для гранатомета. На фото он показан с противопехотной миной M52P3.

20. Югославский M92. Этот короткоствольный АК под патрон 7,62x39мм использовался югославскими спецотрядами. Построен на штампованной ствольной коробке, имеет двухпозиционный целик, установленный на верхней крышке, складывающийся вниз приклад и расширительную камеру дульного тормоза-компенсатора.
