Ядерный реактор кратко. Тепловыделение в ядерном реакторе

Вот этот невзрачный серый цилиндр и является ключевым звеном российской атомной индустрии. Выглядит, конечно, не слишком презентабельно, но стоит понять его назначение и взглянуть на технические характеристики, как начинаешь осознавать, почему секрет его создания и устройства государство охраняет как зеницу ока.

Да, забыл представить: перед вами газовая центрифуга для разделения изотопов урана ВТ-3Ф (n-го поколения). Принцип действия элементарный, как у молочного сепаратора, тяжелое, по воздействием центробежной силы, отделяется от легкого. Так в чем же значимость и уникальность?

Для начала ответим на другой вопрос – а вообще, зачем разделять уран?

Природный уран, который вот прямо в земле лежит, представляет из себя коктейль из двух изотопов: урана-238 и урана-235 (и 0,0054 % U-234).
Уран-238 , это просто тяжелый, серого цвета металл. Из него можно сделать артиллерийский снаряд, ну или… брелок для ключей. А вот что можно сделать из урана-235 ? Ну во первых атомную бомбу, во вторых топливо для АЭС. И вот тут мы подходим к ключевому вопросу – как разделить эти два, практически идентичных атома, друг от друга? Нет, ну действительно, КАК?!

Кстати: Радиус ядра атома урана —1.5 10 -8 см.

Для того, что бы атомы урана можно было загнать в технологическую цепочку, его (уран) нужно превратить в газообразное состояние. Кипятить смысла нет, достаточно соединить уран с фтором и получить гексафторид урана ГФУ . Технология его получения не очень сложная и затратная, а потому ГФУ получают прямо там, где этот уран и добывают. UF6 является единственным легколетучим соединением урана (при нагревании до 53°С гексафторид (на фото) непосредственно переходит из твердого состояния в газообразное). Затем его закачивают в специальные емкости и отправляют на обогащение.

Немного истории

В самом начале ядерной гонки, величайшими научными умами, как СССР, так и США, осваивалась идея диффузионного разделения – пропускать уран через сито. Маленький 235-й изотоп проскочит, а «толстый» 238-й застрянет. Причем изготовить сито с нано-отверстиями для советской промышленности в 1946-м году было не самой сложной задачей.

Из доклада Исаака Константиновича Кикоина на научно-технического совете при Совете Народных Комиссаров (приведен в сборнике рассекреченных материалах по атомному проекту СССР (Ред. Рябев)): В настоящее время мы научились делать сетки с отверстиями около 5/1 000 мм, т.е. в 50 раз большими длины свободного пробега молекул при атмосферном давлении. Следовательно, давление газа, при котором разделение изотопов на таких сетках будет происходить, должно быть меньше 1/50 атмосферного давления. Практически мы предполагаем работать при давлении около 0,01 атмосферы, т.е. в условиях хорошего вакуума. Расчет показывает, что для получения продукта, обогащенного до концентрации в 90 % легким изотопом (такая концентрация достаточна для получения взрывчатого вещества), нужно соединить в каскад около 2 000 таких ступеней. В проектируемой и частично изготовленной нами машине рассчитывается получить 75-100 г урана-235 в сутки. Установка будет состоять приблизительно из 80-100 «колонн», в каждой из которых будет смонтировано 20-25 ступеней».

Ниже приведен документ — доклад Берии Сталину о подготовке первого атоиного взрыва. Внизу дана небольшая справка о наработанных ядерных материалах к началу лета 1949-го года.

И вот теперь сами представьте – 2000 здоровенных установок, ради каких-то 100 грамм! Ну а куда деваться-то, бомбы ведь нужны. И стали строить заводы, и не просто завода, а целые города. И ладно только города, электричества эти диффузионные заводы требовали столько, что приходилось строить рядом отдельные электростанции.

В СССР Первая очередь Д-1 комбината №813, была рассчитана на суммарный выпуск 140 граммов 92-93 %-ного урана-235 в сутки на 2-х идентичных по мощности каскадах из 3100 ступеней разделения. Под производство отводился недостроенный авиационный завод в поселке Верх-Нейвинск, что в 60 км от Свердловска. Позже он превратился в Свердловск-44, а 813-й завод (на фото) в Уральский электрохимический комбинат – крупнейшее в мире разделительное производство.

И хотя технология диффузионного разделения, пусть и с большими технологическими трудностями, было отлажена, идея освоения более экономичного центрифужного процесса не сходила с повестки дня. Ведь если удастся создать центрифугу, то энергопотребление сократится от 20 до 50 раз!

Как устроена центрифуга?

Устроена она более чем элементарно и похожа на старую стиральную машину, работающую в режиме «отжим/сушка». В герметичном кожухе находится вращающийся ротор. В этот ротор подается газ (UF6) . За счет центробежной силы, в сотни тысяч раз превышающей поле тяготения Земли, газ начинает разделяться на «тяжелую» и «легкую» фракции. Легкие и тяжелые молекулы начинают группироваться в разных зонах ротора, но не в центре и по периметру, а в верху и в низу.

Это возникает из-за конвекционных потоков – крышка ротора имеет подогрев и возникает противоток газа. Вверху и в низу цилиндра установлены две небольших трубочки – заборника. В нижнею трубку попадает обедненная смесь, в верхнюю – смесь с большей концентрацией атомов 235U . Эта смесь попадает в следующую центрифугу, и так далее, пока концентрация 235-го урана не достигнет нужного значения. Цепочка центрифуг называется каскад.

Технические особенности.

Ну во первых скорость вращения — у современного поколения центрифуг она достигает 2000 об/сек (тут даже не знаю с чем сравнить…в 10 раз быстрее чем турбина в авиадвигателе)! И работает она без остановки ТРИ ДЕСЯТКА лет! Т.е. сейчас в каскадах вращаются центрифуги, включенные еще при Брежневе! СССР уже нет, а они все крутятся и крутятся. Не трудно подсчитать, что за свой рабочий цикл ротор совершает 2 000 000 000 000 (два триллиона) оборотов. И какой подшипник это выдержит? Да никакой! Нет там подшипников.

Сам ротор представляет из себя обыкновенный волчок, внизу у него прочная иголка, опирающаяся на корундовый подпятник, а верхний конец висит в вакууме, удерживаясь электромагнитным полем. Иголка тоже не простая, сделанная из обычной проволоки для рояльных струн, она закалена очень хитрым способом (каким – ГТ). Не трудно представить, что при такой бешеной скорости вращения, сама центрифуга должна быть не просто прочной, а сверхпрочной.

Вспоминает академик Иосиф Фридляндер: «Трижды вполне расстрелять могли. Однажды, когда мы уже получили Ленинскую премию, случилась крупная авария, у центрифуги отлетела крышка. Куски разлетелись, разрушили другие центрифуги. Поднялось радиоактивное облако. Пришлось всю линию останавливать — километр установок! В Средмаше центрифугами командовал генерал Зверев, до атомного проекта он работал в ведомстве Берии. Генерал на совещании сказал: «Положение критическое. Под угрозой оборона страны. Если мы быстро не выправим положение, для вас повторится 37-й год». И сразу совещание закрыл. Придумали мы тогда совершенно новую технологию с полностью изотропной равномерной структурой крышек, но требовались очень сложные установки. С тех пор именно такие крышки и производятся. Никаких неприятностей больше не было. В России 3 обогатительных завода, центрифуг многие сотни тысяч.»
На фото: испытания первого поколения центрифуг

Корпуса роторов тоже поначалу были металлические, пока на смену им не пришел… углепластик. Легкий и особопрочный на разрыв, он является идеальным материалом для вращающегося цилиндра.

Вспоминает Генеральный директор УЭХК (2009-2012) Александр Куркин: «Доходило до смешного. Когда испытывали и проверяли новое, более «оборотистое» поколение центрифуг, один из сотрудников не стал дожидаться полной остановки ротора, отключил ее из каскада и решил перенести на руках на стенд. На вместо движения вперед, как не упирался, он с этим цилиндром в обнимку, стал двигаться назад. Так мы воочию убедились, что земля вращается, а гироскоп, это великая сила.»

Кто изобрел?

О, это загадка, погружённая в тайну и укутанная неизвестностью. Тут вам и немецкие плененные физики, ЦРУ, офицеры СМЕРШа и даже сбитый летчик-шпион Пауэрс. А вообще принцип газовой центрифуги описан еще в конце 19-го века.

Ещё на заре Атомного проекта инженер Особого конструкторского бюро Кировского завода Виктор Сергеев предлагал центрифужный метод разделения, но сначала его идею коллеги не одобряли. Параллельно над созданием разделительной центрифуги в специальном НИИ-5 в Сухуми бились учёные из побеждённой Германии: доктор Макс Штеенбек, который при Гитлере работал ведущим инженером Siemens, и бывший механик «Люфтваффе», выпускник Венского университета Гернот Циппе. Всего в группу входило около 300 «вывезенных» физиков.

Вспоминает генеральный директор ЗАО «Центротех-СПб» ГК «Росатом» Алексей Калитеевский: «Наши специалисты пришли к выводу, что немецкая центрифуга абсолютно непригодна для промышленного производства. В аппарате Штеенбека не было системы передачи частично обогащённого продукта в следующую ступень. Предлагалось охлаждать концы крышки и замораживать газ, а потом его разморозить, собрать и пустить в следующую центрифугу. То есть, схема неработоспособная. Однако в проекте было несколько очень интересных и необычных технических решений. Эти «интересные и необычные решения» были соединены с результатами, полученными советскими учёными, в частности с предложениями Виктора Сергеева. Условно говоря, наша компактная центрифуга - на треть плод немецкой мысли, а на две трети - советской». Кстати, когда Сергеев приезжал в Абхазию и высказывал тем же Штеенбеку и Циппе свои мысли по поводу отбора урана, Штеенбек и Циппе отмахнулись от них, как от нереализуемых.

Итак что же придумал Сергеев.

А предложение Сергеева заключалось в создании отборников газа в виде трубок Пито. Но доктор Штеенбек, съевший зубы, как он считал, на этой теме, проявил категоричность: «Они станут тормозить поток, вызывать турбулентность, и никакого разделения не будет!» Спустя годы, работая над мемуарами, он об этом пожалеет: «Идея, достойная того, чтобы исходить от нас! Но мне она в голову не приходила…».

Позже, оказавшись за пределами СССР Штеенбек центрифугами больше не занимался. А вот Геронт Циппе перед отъездом в Германию имел возможность ознакомиться с опытным образцом центрифуги Сергеева и гениально простым принципом ее работы. Оказавшись на Западе, «хитрый Циппе», как его нередко называли, запатентовал конструкцию центрифуги под своим именем (патент №1071597 от 1957 года, заявлен в 13 странах). В 1957 году, переехав в США, Циппе построил там работающую установку, воспроизведя по памяти опытный образец Сергеева. И назвал ее, отдадим должное, «Русской центрифугой» (на фото).

Кстати, русская инженерная мысль проявила себя и в многих других случаях. В качестве примера можно привести элементарный аварийный запорный клапан. Там нет датчиков, детектеров и электронных схем. Там есть только самоварный краник, который своим лепестком касается станины каскада. Если что не так, и центрифуга меняет свое положение в пространстве, он просто поворачивается и закрывает входную магистраль. Это как в анекдоте про американскую ручку и русский карандаш в космосе.

Наши дни

На этой неделе автор этих строк присутствовал на знаменательном событии – закрытии российского офиса наблюдателей министерства энергетики США по контракту ВОУ-НОУ . Эта сделка (высокообогащенный уран – низкообогащенный уран) была, да и остается крупнейшим соглашением в области ядерной энергетики между Россией и Америкой. По условиям контракта российские атомщики переработали 500 тонн нашего оружейного (90%) урана в топливный (4%) ГФУ для американских АЭС. Доходы за 1993-2009 годы составили 8,8 млрд. долларов США. Это стало логическим исходом технологического прорыва наших ядерщиков в области разделения изотопов, сделанного в послевоенные годы.
На фото: каскады газовых центрифуг в одном из цехов УЭХК. Здесь их около 100 000 шт.

Благодаря центрифугам мы получили тысячи тонн относительно дешевого, как военного, так и коммерческого продукта. Атомная отрасль, одна из немногих оставшихся (военная авиация, космос), где Россия удерживает непререкаемое первенство. Одних только зарубежных заказов на десять лет вперед (с 2013 года по 2022 год), портфель «Росатома» без учета контракта ВОУ-НОУ составляет 69,3 миллиарда долларов. В 2011 году он перевалил за 50 миллиардов…
На фото склад контейнеров с ГФУ на УЭХК.

28 сентября 1942 г. было принято постановление Государственного Комитета Обороны № 2352сс «Об организации работ по урану». Эта дата считается официальным началом отсчета истории атомной отрасли России.

Необъятная энергия крохотного атома

«Хороша наука - физика! Только жизнь коротка». Эти слова принадлежат ученому, сделавшему в физике удивительно много. Их однажды произнес академик Игорь Васильевич Курчатов , создатель первой в мире атомной электростанции.

27 июня 1954 года эта уникальная электростанция вступила в строй. У человечества появился еще один могучий источник электроэнергии.

Путь к овладению энергией атома был долгим и нелегким. Начался он в первые десятилетия XX века с открытия естественной радиоактивности супругами Кюри, с постулатов Бора, планетарной модели атома Резерфорда и доказательства такого, как сейчас кажется, очевидного факта - ядро любого атома состоит из положительно заряженных протонов и нейтральных нейтронов.

В 1934 году супруги Фредерик и Ирен Жолио-Кюри (дочь Мари Склодовской-Кюри и Пьера Кюри) обнаружили, что бомбардировкой альфа-частицами (ядрами атомов гелия) можно превратить обычные химические элементы в радиоактивные. Новое явление получило название искусственной радиоактивности .

И. В. Курчатов (справа) и А. И. Алиханов (в центре) со своим учителем А. Ф. Иоффе. (Начало 30-х годов.)

Если такую бомбардировку вести очень быстрыми и тяжелыми частицами, то начинается каскад химических превращений. Элементы с искусственной радиоактивностью постепенно уступят свое место стабильным элементам, которые уже не будут распадаться.

С помощью облучения или бомбардировки легко сделать явью мечту алхимиков - изготовить золото из других химических элементов. Только стоимость такого превращения значительно превысит цену полученного золота…

Деление ядер урана

Больше пользы (и, к сожалению, тревог) принесло человечеству открытое в 1938-1939 годах группой немецких физиков и химиков деление ядер урана . При облучении нейтронами тяжелые ядра урана распадаются на более легкие химические элементы, принадлежащие к средней части периодической системы Менделеева, и выделяют несколько нейтронов. Для ядер легких элементов эти нейтроны оказываются лишними… При «раскалывании» ядер урана может начаться цепная реакция: каждый из двух- трех полученных нейтронов способен в свою очередь произвести на свет несколько нейтронов, попав в ядро соседнего атома.

Общая масса продуктов такой ядерной реакции оказалась, как подсчитали ученые, меньше массы ядер исходного вещества - урана.

По уравнению Эйнштейна, связывающему массу с энергией, можно легко определить, что при этом должна выделиться огромная энергия! Причем произойдет это за ничтожно малое время. Если, конечно, цепная реакция станет неуправляемой и пройдет до конца…

На прогулке после конференции Э. Ферми (справа) со своим учеником Б. Понтекорво. (Базель, 1949 г.)

Огромные физические и технические возможности, скрытые в процессе деления урана, одним из первых оценил Энрико Ферми , в те далекие тридцатые годы нашего столетия еще очень молодой, но уже признанный глава итальянской школы физиков. Задолго до второй мировой войны он с группой талантливых сотрудников исследовал поведение различных веществ при нейтронном облучении и определил, что эффективность процесса деления урана можно значительно повысить… замедлив движение нейтронов. Как это ни странно на первый взгляд, при уменьшении скорости нейтронов увеличивается вероятность их захвата ядрами урана. Эффективными «замедлителями» нейтронов служат вполне доступные вещества: парафин, углерод, вода…

Переехав в США, Ферми продолжал быть мозгом и сердцем проводимых там ядерных исследований. Два дарования, обычно исключающие друг друга, сочетались в Ферми: выдающегося теоретика и блестящего экспериментатора. «Пройдет еще очень много времени, прежде чем мы сможем увидеть равного ему человека»,- писал крупный ученый У. Зинн после безвременной кончины Ферми от злокачественной опухоли в 1954 году в возрасте 53 лет.

Коллектив ученых, сплотившихся вокруг Ферми в годы второй мировой войны, решил на основе цепной реакции деления урана создать оружие невиданной разрушительной силы - атомную бомбу . Ученые спешили: вдруг нацистская Германия сумеет раньше всех изготовить новое оружие и использует его в своем бесчеловечном стремлении к порабощению других народов?

Строительство в нашей стране атомного реактора

Ученым удалось уже в 1942 году собрать и запустить на территории стадиона Чикагского университета первый атомный реактор . Стержни из урана в реакторе перемежались угольными «кирпичами» - замедлителями, а если цепная реакция все же становилась слишком бурной, ее можно было быстро остановить, введя в реактор пластины из кадмия, разъединявшие урановые стержни и полностью поглощавшие нейтроны.

Исследователи очень гордились придуманными ими простыми приспособлениями к реактору, которые сейчас вызывают у нас улыбку. Один из сотрудников Ферми в Чикаго, известный физик Г. Андерсон вспоминает, что кадмиевую жесть прибивали к деревянному бруску, который при необходимости мгновенно опускался в котел под действием собственной тяжести, что послужило поводом дать ему название «миг». Г. Андерсон пишет: «Перед запуском котла этот стержень следовало вытянуть наверх и закрепить веревкой. При аварии веревку можно было бы перерезать и «миг» занял бы свое место внутри котла».

На атомном реакторе была получена управляемая цепная реакция, проверены теоретические расчеты и предсказания. В реакторе шла цепь химических превращений, в результате которых накапливался новый химический элемент - плутоний. Его, как и уран, можно использовать для создания атомной бомбы.

Ученые определили, что существует «критическая масса» урана или плутония. Если атомного вещества достаточно много, цепная реакция приводит к взрыву, если мало, меньше «критической массы», то происходит просто выделение тепла.

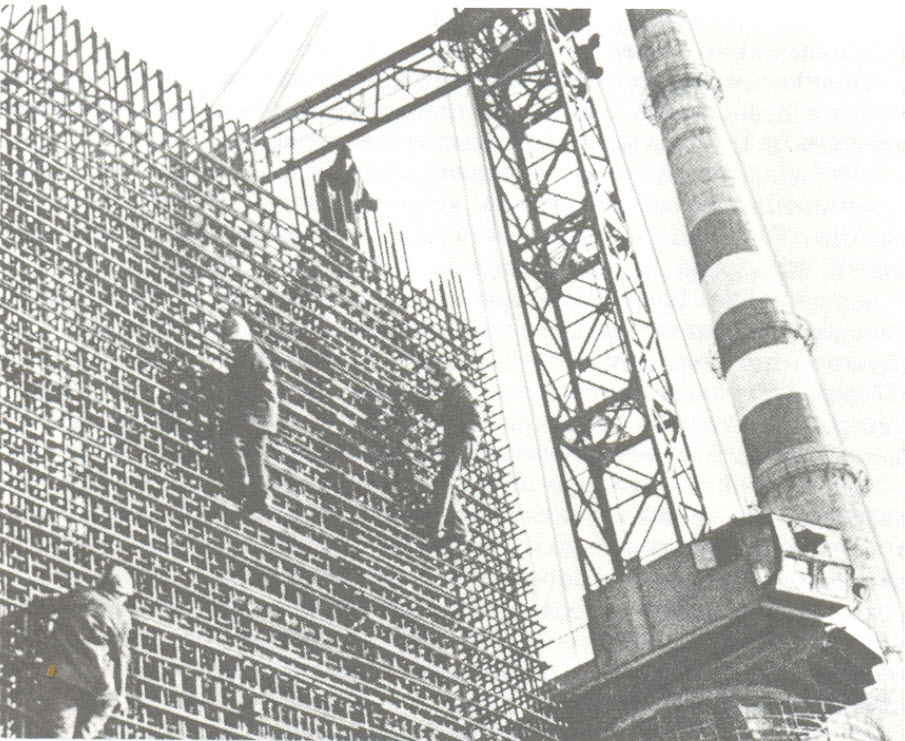

Строительство атомной электростанции

В атомной бомбе простейшей конструкции уложены рядом два куска урана или плутония, причем масса каждого немного не «дотягивает» до критической. В нужный момент запал из обычного взрывчатого вещества соединяет куски, масса атомного горючего превышает критическое значение - и выделение разрушительной энергии чудовищной силы происходит мгновенно…

Ослепительное световое излучение, ударная волна, сметающая все на своем пути, и проникающее радиоактивное излучение обрушились на жителей двух японских городов - Хиросимы и Нагасаки - после взрыва американских атомных бомб в 1945 году, поселив с тех пор в сердцах людей тревогу перед страшными последствиями применения атомного оружия.

Под объединяющим научным началом И. В. Курчатова советские физики разработали атомное оружие.

Но руководитель этих работ не переставал думать и о мирном использовании атомной энергии. Ведь атомный реактор приходится интенсивно охлаждать, почему же это тепло не «отдать» паровой или газовой турбине, не применить для обогрева домов?

Через атомный реактор пропустили трубки с жидким легкоплавким металлом. Разогретый металл поступал в теплообменник, где передавал свое тепло воде. Вода превращалась в перегретый пар, начинала работать турбина. Реактор окружили защитной оболочкой из бетона с металлическим наполнителем: радиоактивное излучение не должно вырываться наружу.

Атомный реактор превратился в атомную электростанцию, несущую людям спокойный свет, уютное тепло, желанный мир…

Устройство и принцип работы

Механизм энерговыделения

Превращение вещества сопровождается выделением свободной энергии лишь в том случае, если вещество обладает запасом энергий. Последнее означает, что микрочастицы вещества находятся в состоянии с энергией покоя большей, чем в другом возможном, переход в которое существует. Самопроизвольному переходу всегда препятствует энергетический барьер , для преодоления которого микрочастица должна получить извне какое-то количество энергии - энергии возбуждения. Экзоэнергетическая реакция состоит в том, что в следующем за возбуждением превращении выделяется энергии больше, чем требуется для возбуждения процесса. Существуют два способа преодоления энергетического барьера: либо за счёт кинетической энергии сталкивающихся частиц, либо за счёт энергии связи присоединяющейся частицы.

Если иметь в виду макроскопические масштабы энерговыделения, то необходимую для возбуждения реакций кинетическую энергию должны иметь все или сначала хотя бы некоторая доля частиц вещества. Это достижимо только при повышении температуры среды до величины, при которой энергия теплового движения приближается к величине энергетического порога, ограничивающего течение процесса. В случае молекулярных превращений, то есть химических реакций, такое повышение обычно составляет сотни кельвинов , в случае же ядерных реакций - это минимум 10 7 из-за очень большой высоты кулоновских барьеров сталкивающихся ядер. Тепловое возбуждение ядерных реакций осуществлено на практике только при синтезе самых лёгких ядер, у которых кулоновские барьеры минимальны (термоядерный синтез).

Возбуждение присоединяющимися частицами не требует большой кинетической энергии, и, следовательно, не зависит от температуры среды, поскольку происходит за счёт неиспользованных связей, присущих частицам сил притяжения. Но зато для возбуждения реакций необходимы сами частицы. И если опять иметь в виду не отдельный акт реакции, а получение энергии в макроскопических масштабах, то это возможно лишь при возникновении цепной реакции. Последняя же возникает, когда возбуждающие реакцию частицы снова появляются, как продукты экзоэнергетической реакции.

Конструкция

Любой ядерный реактор состоит из следующих частей:

Активная зона с ядерным топливом и замедлителем ;
Отражатель нейтронов , окружающий активную зону;
Система регулирования цепной реакции , в том числе аварийная защита ;
Радиационная защита;
Система дистанционного управления.

Физические принципы работы

См. также основные статьи:

Текущее состояние ядерного реактора можно охарактеризовать эффективным коэффициентом размножения нейтронов k или реактивностью ρ , которые связаны следующим соотношением:

Для этих величин характерны следующие значения:

k > 1 - цепная реакция нарастает во времени, реактор находится в надкритичном состоянии, его реактивность ρ > 0;
k < 1 - реакция затухает, реактор - подкритичен , ρ < 0;
k = 1, ρ = 0 - число делений ядер постоянно, реактор находится в стабильном критическом состоянии.

Условие критичности ядерного реактора:

, где

Обращение коэффициента размножения в единицу достигается сбалансированием размножения нейтронов с их потерями. Причин потерь фактически две: захват без деления и утечка нейтронов за пределы размножающей среды.

Очевидно, что k < k 0 , поскольку в конечном объёме вследствие утечки потери нейтронов обязательно больше, чем в бесконечном. Поэтому, если в веществе данного состава k 0 < 1, то цепная самоподдерживающаяся реакция невозможна как в бесконечном, так и в любом конечном объёме. Таким образом, k 0 определяет принципиальную способность среды размножать нейтроны.

k 0 для тепловых реакторов можно определить по так называемой «формуле 4-х сомножителей»:

, где

η - выход нейтронов на два поглощения.

Объёмы современных энергетических реакторов могут достигать сотен м³ и определяются главным образом не условиями критичности, а возможностями теплосъёма.

Критический объём ядерного реактора - объём активной зоны реактора в критическом состоянии. Критическая масса - масса делящегося вещества реактора, находящегося в критическом состоянии.

Наименьшей критической массой обладают реакторы, в которых топливом служат водные растворы солей чистых делящихся изотопов с водяным отражателем нейтронов. Для 235 U эта масса равна 0,8 кг, для 239 Pu - 0,5 кг. Широко известно, однако, что критическая масса для реактора LOPO (первый в мире реактор на обогащённом уране), имевшего отражатель из окиси бериллия, составляла 0,565 кг, несмотря на то, что степень обогащения по изотопу 235 была лишь немногим более 14 %. Теоретически, наименьшей критической массой обладает , для которого эта величина составляет всего 10 г.

С целью уменьшения утечки нейтронов, активной зоне придают сферическую или близкую к сферической форму, например короткого цилиндра или куба, так как эти фигуры обладают наименьшим отношением площади поверхности к объёму.

Несмотря на то, что величина (e - 1) обычно невелика, роль размножения на быстрых нейтронах достаточно велика, поскольку для больших ядерных реакторов (К ∞ - 1) << 1. Без этого процесса было бы невозможным создание первых графитовых реакторов на естественном уране.

Для начала цепной реакции обычно достаточно нейтронов, рождаемых при спонтанном делении ядер урана. Возможно также использование внешнего источника нейтронов для запуска реактора, например, смеси и , или других веществ.

Иодная яма

Основная статья: Иодная яма

Иодная яма - состояние ядерного реактора после его выключения, характеризующееся накоплением короткоживущего изотопа ксенона . Этот процесс приводит к временному появлению значительной отрицательной реактивности , что, в свою очередь, делает невозможным вывод реактора на проектную мощность в течение определённого периода (около 1-2 суток).

Классификация

По назначению

По характеру использования ядерные реакторы делятся на :

Энергетические реакторы , предназначенные для получения электрической и тепловой энергии, используемой в энергетике , а также для опреснения морской воды (реакторы для опреснения также относят к промышленным). Основное применение такие реакторы получили на атомных электростанциях . Тепловая мощность современных энергетических реакторов достигает 5 ГВт . В отдельную группу выделяют:
- Транспортные реакторы , предназначенные для снабжения энергией двигателей транспортных средств. Наиболее широкие группы применения - морские транспортные реакторы, применяющиеся на подводных лодках и различных надводных судах, а также реакторы, применяющиеся в космической технике .
Экспериментальные реакторы , предназначенные для изучения различных физических величин, значение которых необходимо для проектирования и эксплуатации ядерных реакторов; мощность таких реакторов не превышает нескольких кВт .
Исследовательские реакторы , в которых потоки нейтронов и гамма-квантов , создаваемые в активной зоне, используются для исследований в области ядерной физики , физики твёрдого тела , радиационной химии , биологии , для испытания материалов, предназначенных для работы в интенсивных нейтронных потоках (в т. ч. деталей ядерных реакторов), для производства изотопов. Мощность исследовательских реакторов не превосходит 100 МВт. Выделяющаяся энергия, как правило, не используется.
Промышленные (оружейные, изотопные) реакторы , используемые для наработки изотопов , применяющихся в различных областях. Наиболее широко используются для производства ядерных оружейных материалов, например 239 Pu . Также к промышленным относят реакторы, использующиеся для опреснения морской воды .

Часто реакторы применяются для решения двух и более различных задач, в таком случае они называются многоцелевыми . Например, некоторые энергетические реакторы, особенно на заре атомной энергетики, предназначались, в основном, для экспериментов. Реакторы на быстрых нейтронах могут быть одновременно и энергетическими, и нарабатывать изотопы. Промышленные реакторы кроме своей основной задачи часто вырабатывают электрическую и тепловую энергию.

По спектру нейтронов

Реактор на тепловых (медленных) нейтронах («тепловой реактор»)
Реактор на быстрых нейтронах («быстрый реактор»)

По размещению топлива

Гетерогенные реакторы , где топливо размещается в активной зоне дискретно в виде блоков, между которыми находится замедлитель;
Гомогенные реакторы , где топливо и замедлитель представляют однородную смесь (гомогенную систему).

В гетерогенном реакторе топливо и замедлитель могут быть пространственно разнесены, в частности, в полостном реакторе замедлитель-отражатель окружает полость с топливом, не содержащим замедлителя. С ядерно-физической точки зрения критерием гомогенности/гетерогенности является не конструктивное исполнение, а размещение блоков топлива на расстоянии, превышающем длину замедления нейтронов в данном замедлителе. Так, реакторы с так называемой «тесной решёткой» рассчитываются как гомогенные, хотя в них топливо обычно отделено от замедлителя.

Блоки ядерного топлива в гетерогенном реакторе называются тепловыделяющими сборками (ТВС), которые размещаются в активной зоне в узлах правильной решётки, образуя ячейки .

По виду топлива

изотопы урана 235, 238, 233 ( 235 U , 238 U , 233 U)
изотоп плутония 239 ( 239 Pu), также изотопы 239-242 Pu в виде смеси с 238 U (MOX-топливо)
изотоп тория 232 (232 Th) (посредством преобразования в 233 U)

По степени обогащения:

природный уран
слабо обогащённый уран
высоко обогащённый уран

По химическому составу:

металлический U
UC (карбид урана) и т. д.

По виду теплоносителя

Газ, (см. Графито-газовый реактор)
D 2 O (тяжёлая вода , см. Тяжеловодный ядерный реактор , CANDU)

По роду замедлителя

С (графит , см. Графито-газовый реактор , Графито-водный реактор)
H 2 O (вода, см. Легководный реактор , Водо-водяной реактор , ВВЭР)
D 2 O (тяжёлая вода, см. Тяжеловодный ядерный реактор , CANDU)
Гидриды металлов
Без замедлителя (см. Реактор на быстрых нейтронах)

По конструкции

По способу генерации пара

Реактор с внешним парогенератором (См. Водо-водяной реактор , ВВЭР)

Классификация МАГАТЭ

PWR (pressurized water reactors) - водо-водяной реактор (реактор с водой под давлением);
BWR (boiling water reactor) - кипящий реактор ;
FBR (fast breeder reactor) - реактор-размножитель на быстрых нейтронах ;
GCR (gas-cooled reactor) - газоохлаждаемый реактор;
LWGR (light water graphite reactor) - графито-водный реактор
PHWR (pressurised heavy water reactor) - тяжеловодный реактор

Наиболее распространёнными в мире являются водо-водяные (около 62 %) и кипящие (20 %) реакторы.

Материалы реакторов

Материалы, из которых строят реакторы, работают при высокой температуре в поле нейтронов , γ-квантов и осколков деления. Поэтому для реакторостроения пригодны не все материалы, применяемые в других отраслях техники. При выборе реакторных материалов учитывают их радиационную стойкость, химическую инертность, сечение поглощения и другие свойства.

Радиационная нестойкость материалов меньше сказывается при высоких температурах. Подвижность атомов становится настолько большой, что вероятность возвращения выбитых из кристаллической решётки атомов на своё место или рекомбинация водорода и кислорода в молекулу воды заметно увеличивается. Так, радиолиз воды несущественен в энергетических некипящих реакторах (например, ВВЭР), в то время как в мощных исследовательских реакторах выделяется значительное количество гремучей смеси. В реакторах есть специальные системы для её сжигания.

Реакторные материалы контактируют между собой (оболочка ТВЭЛа с теплоносителем и ядерным топливом , тепловыделяющие кассеты - с теплоносителем и замедлителем и т. д.). Естественно, что контактирующие материалы должны быть химически инертными (совместимыми). Примером несовместимости служат уран и горячая вода, вступающие в химическую реакцию.

У большинства материалов прочностные свойства резко ухудшаются с увеличением температуры. В энергетических реакторах конструкционные материалы работают при высоких температурах. Это ограничивает выбор конструкционных материалов, особенно для тех деталей энергетического реактора, которые должны выдерживать высокое давление.

Выгорание и воспроизводство ядерного топлива

В процессе работы ядерного реактора из-за накопления в топливе осколков деления изменяется его изотопный и химический состав, происходит образование трансурановых элементов, главным образом изотопов . Влияние осколков деления на реактивность ядерного реактора называется отравлением (для радиоактивных осколков) и зашлаковыванием (для стабильных изотопов).

Основная причина отравления реактора - , обладающий наибольшим сечением поглощения нейтронов (2,6·10 6 барн). Период полураспада 135 Xe T 1/2 = 9,2 ч; выход при делении составляет 6-7 %. Основная часть 135 Xe образуется в результате распада (T 1/2 = 6,8 ч). При отравлении К эф изменяется на 1-3 %. Большое сечение поглощения 135 Xe и наличие промежуточного изотопа 135 I приводят к двум важным явлениям:

К увеличению концентрации 135 Xe и, следовательно, к уменьшению реактивности реактора после его остановки или снижения мощности («иодная яма»), что делает невозможным кратковременные остановки и колебания выходной мощности. Данный эффект преодолевается введением запаса реактивности в органах регулирования. Глубина и продолжительность иодной ямы зависят от потока нейтронов Ф: при Ф = 5·10 18 нейтрон/(см²·сек) продолжительность йодной ямы ˜ 30 ч, а глубина в 2 раза превосходит стационарное изменение К эф, вызванное отравлением 135 Xe.
Из-за отравления могут происходить пространственно-временные колебания нейтронного потока Ф, а, следовательно, и мощности реактора. Эти колебания возникают при Ф > 10 18 нейтронов/(см²·сек) и больших размерах реактора. Периоды колебаний ˜ 10 ч.

При делении ядер возникает большое число стабильных осколков, которые различаются сечениями поглощения по сравнению с сечением поглощения делящегося изотопа. Концентрация осколков с большим значением сечения поглощения достигает насыщения в течение нескольких первых суток работы реактора. Главным образом это ТВЭЛы разных «возрастов».

В случае полной замены топлива, реактор имеет избыточную реактивность, которую нужно компенсировать, тогда как во втором случае компенсация требуется только при первом пуске реактора. Непрерывная перегрузка позволяет повысить глубину выгорания, так как реактивность реактора определяется средними концентрациями делящихся изотопов.

Масса загруженного топлива превосходит массу выгруженного за счёт «веса» выделившейся энергии. После остановки реактора, сначала главным образом за счёт деления запаздывающими нейтронами, а затем, через 1-2 мин, за счёт β- и γ-излучения осколков деления и трансурановых элементов, в топливе продолжается выделение энергии. Если реактор работал достаточно долго до момента остановки, то через 2 мин после остановки выделение энергии составляет около 3 %, через 1 ч - 1 %, через сутки - 0,4 %, через год - 0,05 % от первоначальной мощности.

Отношение количества делящихся изотопов Pu, образовавшихся в ядерном реакторе, к количеству выгоревшего 235 U называется коэффициентом конверсии K K . Величина K K увеличивается при уменьшении обогащения и выгорания. Для тяжеловодного реактора на естественном уране, при выгорании 10 ГВт·сут/т K K = 0,55, а при небольших выгораниях (в этом случае K K называется начальным плутониевым коэффициентом ) K K = 0,8. Если ядерный реактор сжигает и производит одни и те же изотопы (реактор-размножитель), то отношение скорости воспроизводства к скорости выгорания называется коэффициентом воспроизводства К В. В ядерных реакторах на тепловых нейтронах К В < 1, а для реакторов на быстрых нейтронах К В может достигать 1,4-1,5. Рост К В для реакторов на быстрых нейтронах объясняется главным образом тем, что, особенно в случае 239 Pu, для быстрых нейтронов g растёт, а а падает.

Управление ядерным реактором

Управление ядерным реактором возможно только благодаря тому, что часть нейтронов при делении вылетает из осколков с запаздыванием , которое может составить от нескольких миллисекунд до нескольких минут.

Для управления реактором используют поглощающие стержни , вводимые в активную зону, изготовленные из материалов, сильно поглощающих нейтроны (в основном , и некоторые др.) и/или раствор борной кислоты , в определённой концентрации добавляемый в теплоноситель (борное регулирование). Движение стержней управляется специальными механизмами, приводами, работающими по сигналам от оператора или аппаратуры автоматического регулирования нейтронного потока.

На случай различных аварийных ситуаций в каждом реакторе предусмотрено экстренное прекращение цепной реакции , осуществляемое сбрасыванием в активную зону всех поглощающих стержней - система аварийной защиты .

Остаточное тепловыделение

Важной проблемой, непосредственно связанной с ядерной безопасностью , является остаточное тепловыделение. Это специфическая особенность ядерного топлива, заключающаяся в том, что, после прекращения цепной реакции деления и обычной для любого энергоисточника тепловой инерции, выделение тепла в реакторе продолжается ещё долгое время, что создаёт ряд технически сложных проблем.

Остаточное тепловыделение является следствием β- и γ- распада продуктов деления , которые накопились в топливе за время работы реактора. Ядра продуктов деления вследствие распада переходят в более стабильное или полностью стабильное состояние с выделением значительной энергии.

Хотя мощность остаточного тепловыделения быстро спадает до величин, малых по сравнению со стационарными значениями, в мощных энергетических реакторах она значительна в абсолютных величинах. По этой причине остаточное тепловыделение влечёт необходимость длительное время обеспечивать теплоотвод от активной зоны реактора после его остановки. Эта задача требует наличия в конструкции реакторной установки систем расхолаживания с надёжным электроснабжением, а также обуславливает необходимость длительного (в течение 3-4 лет) хранения отработавшего ядерного топлива в хранилищах со специальным температурным режимом - бассейнах выдержки, которые обычно располагаются в непосредственной близости от реактора .

См. также

Перечень атомных реакторов, спроектированных и построенных в Советском Союзе

Литература

Левин В. Е. Ядерная физика и ядерные реакторы. 4-е изд. - М.: Атомиздат, 1979.
Шуколюков А. Ю. «Уран. Природный ядерный реактор». «Химия и Жизнь» № 6, 1980 г., с. 20-24

Примечания

«ZEEP - Canada’s First Nuclear Reactor» , Canada Science and Technology Museum.
Грешилов А. А., Егупов Н. Д., Матущенко А. М. Ядерный щит. - М .: Логос, 2008. - 438 с. -

В средине двадцатого века внимание человечества было сосредоточено вокруг атома и объяснения учеными ядерной реакции, которую первоначально решили использовать в военных целях, изобретая согласно Манхэттенскому проекту первые ядерные бомбы. Но в 50-х годах XX века ядерный реактор в СССР применили в мирных целях. Общеизвестно, что 27 июня 1954 года на службу человечества поступила первая в мире атомная электростанция мощностью 5000 кВт. Сегодня ядерный реактор позволяет вырабатывать электроэнергию в 4000 МВт и более, то есть в 800 раз больше, чем было полвека назад.

Что такое ядерный реактор: основное определение и главные комплектующие элементы агрегата

Ядерный реактор – это специальный агрегат, при помощи которого вырабатывается энергия как следствие правильного поддержания контролируемой ядерной реакции. Использовать слово «атомный» в сочетании со словом «реактор» - допускается. Многие вообще считают понятия «ядерный» и «атомный» - синонимами, так как не находят между ними принципиальной разницы. Но представители науки склоняются к более верному сочетанию – «ядерный реактор».

Интересный факт! Ядерные реакции могут протекать с выделением или поглощением энергии.

Основными комплектующими в устройстве ядерного реактора считаются следующие элементы:

Замедлитель;
Регулирующие стержни;
Стержни, содержание обогащенную смесь изотопов урана;
Специальные защитные элементы от радиации;
Теплоноситель;
Парогенератор;
Турбина;
Генератор;
Конденсатор;
Ядерное горючее.

Какие основополагающие принципы работы ядерного реактора определяются учеными-физиками и почему они незыблемы

Основополагающий принцип работы ядерного реактора базируется на особенностях проявления ядерной реакции. В момент стандартного физического цепного ядерного процесса протекает взаимодействие частицы с атомным ядром, как следствие, ядро превращается в новое с выделением вторичных частиц, которые ученые называют гамма-квантами. Во время ядерной цепной реакции высвобождается огромное количество тепловой энергии. Пространство, в котором протекает цепная реакция, называется активной зоной реактора.

Интересный факт! Активная зона внешне напоминает собой котел, через который протекает обычная вода, выполняющая роль теплоносителя.

Для упреждения потери нейтронов зону актива реактора окружают специальным отражателем нейтронов. Его первостепенная задача – отбрасывать большую часть вылетающих нейтронов внутрь активной зоны. В качестве отражателя используют обычно то же вещество, которое служит замедлителем.

Главное управление ядерным реактором происходит с помощью специальных регулирующих стержней. Известно, что эти стержни вводятся в активную зону реактора и создают все условия для функционирования агрегата. Обычно управляющие стержни изготавливаются из химических соединений бора и кадмия. Почему используются именно эти элементы? Да все потому, что бор или кадмий способны эффективно поглощать тепловые нейтроны. И как только планируется запуск, по принципу действия ядерного реактора, управляющие стержни вводятся в активную зону. Их первостепенная задача – поглощать значительную часть нейтронов, тем самым провоцируя развитие цепной реакции. Результат должен дойти до желаемого уровня. При увеличении мощности свыше установленного уровня включаются автоматы, обязательно погружающие управляющие стержни вглубь активной зоны реактора.

Таким образом, становится понятно, что управляющие или регулирующие стержни играют важную роль в работе теплового ядерного реактора.

А для уменьшения утечки нейтронов активную зону реактора окружают отражателем нейтронов, отбрасывающих значительную массу вылетающих свободно нейтронов внутрь активной зоны. В значении отражателя используют обычно то же самое вещество, что и для замедлителя.

Ядро атомов вещества-замедлителя по стандарту обладает сравнительно небольшой массой, чтобы при столкновении с легким ядром имеющийся с цепи нейтрон терял энергию большую, чем при столкновении с тяжелым. Наиболее распространенные замедлители – обычная вода или графит.

Интересный факт! Нейтроны в процессе ядерной реакции характеризуются чрезвычайно высокой скоростью движения, поэтому и требуется замедлитель, подталкивающий нейтроны терять часть своей энергии.

Ни один реактор в мире не может функционировать нормально без помощи теплоносителя, так как его назначение – выводить энергию, которая вырабатывается в сердце реактора. В качестве теплоносителя используется обязательно жидкость или газы, так как они не способны поглощать нейтроны. Приведем пример теплоносителя для компактного ядерного реактора – вода, углекислый газ, а иногда даже жидкий металлический натрий.

Таким образом, принципы работы ядерного реактора всецело базируются на законах цепной реакции, ее протекании. Все комплектующие реактора - замедлитель, стержни, теплоноситель, ядерное горючее – выполняют поставленные задачи, обуславливая нормальную работоспособность реактора.

Какое топливо используют для ядерных реакторов и почему именно эти химические элементы избираются

Основным топливом в реакторах могут служить изотопы урана, также плутония или тория.

Еще в 1934 году Ф.Жолио-Кюри, пронаблюдав за процессом деления ядра урана, заметил, что в результате химической реакции ядро урана делится на осколки-ядра и два-три свободных нейтрона. А это значит, что появляется вероятность, что свободные нейтрону примкнут к другим ядрам урана и спровоцируют очередное деление. А так, как предсказывает цепная реакция: из трех ядер урана освободится уже шесть-девять нейтронов, и они снова примкнут к вновь образовавшимся ядрам. И так до бесконечности.

Важно помнить! Нейтроны, появляющиеся при делении ядер, способны провоцировать деление ядер изотопа урана с массовым числом 235, а для уничтожения ядер изотопа урана с массовым числом 238 может оказаться мало возникающей в процессе распада энергии.

Уран с числом 235 редко встречается в природе. На его долю приходится только 0,7%, а вот природный уран-238 занимает более просторную нишу и составляет 99,3 %.

Невзирая на такую малую долю урана-235 в природе, все равно физики и химики от него не могут отказаться, потому что он наиболее эффективен для функционирования ядерного реактора, удешевляя процесс получения энергии для человечества.

Когда появились первые ядерные реакторы и где их принято применять сегодня

Еще в 1919 году физики уже триумфовали, когда Резерфордом была обнаружен и описан процесс образования движущихся протонов как результат столкновения альфа-частиц с ядрами атомов азота. Это открытие означало, что ядро изотопа азота в результате столкновения с альфа-частицей превращалось в ядро изотопа кислорода.

Прежде чем появились первые ядерные реакторы, мир узнал несколько новых законов физики, трактующих все важные аспекты ядерной реакции. Так, в 1934 году Ф.Жолио-Кюри, Х.Халбан, Л. Коварски впервые предложили обществу и кругу мировых ученых теоретическое предположение и доказательную базу о возможности осуществления ядерных реакций. Все эксперименты были связаны с наблюдением за делением ядра урана.

В 1939 году Э.Ферми, И.Жолио-Кюри, О. Ган, О. Фриш отследили реакцию деления ядер урана при бомбардировке их нейтронами. В ходе исследований ученые установили, что при попадании в ядро урана одного ускоренного нейтрона имеющееся ядро делится на две-три части.

Цепная реакция была практически доказана в средине XX века. Ученым удалось в 1939 году доказать, что при делении одного уранового ядра высвобождается где-то 200 МэВ энергии. А вот на кинетическую энергию ядер-осколков отводится приблизительно 165 МэВ, а остаток уносит с собой гамма-кванты. Данное открытие совершило прорыв в квантовой физике.

Э.Ферми работы и исследования продолжает еще несколько лет и запускает первый ядерный реактор в 1942 году в США. Воплощенный проект получил название – «Чикагская поленница» и был поставлен на венные рельсы. 5 сентября 1945 года Канада запустила свой ядерный реактор ZEEP. Европейский континент не отставал, и в это же время возводилась установка Ф-1. А для россиян есть и другая памятная дата – 25 декабря 1946 года в Москве под руководством И.Курчатова запускается реактор. Это были не самые мощные ядерные реакторы, но это было началом освоения человеком атома.

В мирных целях научный ядерный реактор создали в 1954 году в СССР. Первый в мире мирный корабль с ядерной силовой установкой – атомный ледокол «Ленин» - был построен в Советском Союзе в 1959 году. И еще одно достижение нашего государства – атомный ледокол «Арктика». Данный надводный корабль впервые в мире достиг Северного полюса. Это случилось в 1975 году.

Первые портативные ядерные реакторы работали на медленных нейтронах.

Где используют ядерные реакторы и какие виды использует человечество

Промышленные реакторы. Их используют для выработки энергии на АЭС.
Атомные реакторы, выступающие как движетель атомных подводных лодок.
Экспериментальные (портативные, малые) реакторы. Без них не проходит ни один современный научный опыт или исследование.

Сегодня научный свет научился при помощи специальных реакторов опреснять морскую воду, обеспечивать население качественной питьевой водой. Действующих ядерных реакторов в России очень много. Так, по статистике по состоянию на 2018 год работает в государстве около 37 блоков.

А по классификации они могут быть следующими:

Исследовательские (исторические). К ним относят станцию Ф-1, которая создавалась как опытная площадка по получению плутония. На Ф-1 работал Курчатов И.В., руководил первым физическим реактором.
Исследовательские (действующие).
Оружейные. Как образец реактора – А-1, который вошел в историю, как первый реактор с охлаждением. Прошлая мощность ядерного реактора небольшая, но функциональная.
Энергетические.
Судовые. Известно, что на кораблях и подводных лодках по необходимости и технической целесообразности используют водо-водяные или жидкометаллические реакторы.
Космические. Как пример, назовем установку «Енисей» на космических кораблях, которая вступает в действие, если необходимо добыть дополнительное количество энергии, и получать ее придется при помощи солнечных батарей и изотопных источников.

Таким образом, тема о ядерных реакторах достаточно расширенная, поэтому требует глубокого изучения и понимания законов квантовой физики. Но значение ядерных реакторов для энергетики и экономики государства уже, бесспорно, овеяно аурой полезности и выгоды.

: … довольно банально, но тем не менее я так и не нашел инфу в удобоваримой форме — как НАЧИНАЕТ работать атомный реактор. Про принцип и устройство работы всё уже 300 раз разжеванно и понятно, но вот то как получают топливо и из чего и почему оно не столь опасно пока не в реакторе и почему не вступает в реакцию до погружения в реактор! — ведь оно разогревается только внутри, тем не менее перед загрузкой твлы холодные и всё нормально, так что-же служит причиной нагрева элементов не совсем ясно, как на них воздействуют и так далее, желательно не по научному).

Сложно конечно такую тему оформить не «по научному», но попробую. Давайте сначала разберемся, что из себя представляют эти самые ТВЭЛы.

Ядерное топливо представляет собой таблетки черного цвета диаметром около 1 см. и высотой около 1.5 см. В них содержится 2 % двуокиси урана 235, и 98 % урана 238, 236, 239. Во всех случаях при любом количестве ядерного топлива ядерный взрыв развиться не может, т.к.для лавинообразной стремительной реакции деления, характерной для ядерного взрыва требуется концентрация урана 235 более 60%.

Двести таблеток ядерного топлива загружаются в трубку, изготовленную из металла цирконий. Длина этой трубки 3.5м. диаметр 1.35 см. Эта трубка называется ТВЭЛ- тепловыделяющий элемент. 36 ТВЭЛов собираются в кассету (другое название «сборка»).

Устройство твэла реактора РБМК: 1 - заглушка; 2 - таблетки диоксида урана; 3 - оболочка из циркония; 4 - пружина; 5 - втулка; 6 - наконечник.

Превращение вещества сопровождается выделением свободной энергии лишь в том случае, если вещество обладает запасом энергий. Последнее означает, что микрочастицы вещества находятся в состоянии с энергией покоя большей, чем в другом возможном, переход в которое существует. Самопроизвольному переходу всегда препятствует энергетический барьер, для преодоления которого микрочастица должна получить извне какое-то количество энергии - энергии возбуждения. Экзоэнергетическая реакция состоит в том, что в следующем за возбуждением превращении выделяется энергии больше, чем требуется для возбуждения процесса. Существуют два способа преодоления энергетического барьера: либо за счёт кинетической энергии сталкивающихся частиц, либо за счёт энергии связи присоединяющейся частицы.

Если иметь в виду макроскопические масштабы энерговыделения, то необходимую для возбуждения реакций кинетическую энергию должны иметь все или сначала хотя бы некоторая доля частиц вещества. Это достижимо только при повышении температуры среды до величины, при которой энергия теплового движения приближается к величине энергетического порога, ограничивающего течение процесса. В случае молекулярных превращений, то есть химических реакций, такое повышение обычно составляет сотни градусов Кельвина, в случае же ядерных реакций - это минимум 107 K из-за очень большой высоты кулоновских барьеров сталкивающихся ядер. Тепловое возбуждение ядерных реакций осуществлено на практике только при синтезе самых лёгких ядер, у которых кулоновские барьеры минимальны (термоядерный синтез).

Для управления и защиты ядерного реактора используются регулирующие стержни, которые можно перемещать по всей высоте активной зоны. Стержни изготавливаются из веществ, сильно поглощающих нейтроны – например, из бора или кадмия. При глубоком введении стержней цепная реакция становится невозможной, поскольку нейтроны сильно поглощаются и выводятся из зоны реакции.

Перемещение стержней производится дистанционно с пульта управления. При небольшом перемещении стержней цепной процесс будет либо развиваться, либо затухать. Таким способом регулируется мощность реактора.

Ленинградская АЭС, Реактор РБМК

Начало работы реактора:

В начальный момент времени после первой загрузки топливом, цепная реакция деления в реакторе отсутствует, реактор находится в подкритическом состоянии. Температура теплоносителя значительно меньше рабочей.

Как мы уже тут упоминали, для начала цепной реакции делящийся материал должен образовать критическую массу, - достаточное количество спонтанно расщепляющегося вещества в достаточно небольшом пространстве, условие, при котором число нейтронов, выделяющихся при делении ядер должно быть больше числа поглощенных нейтронов. Это можно сделать, повысив содержание урана-235 (количество загруженных ТВЭЛОВ), либо замедлив скорость нейтронов, чтобы они не пролетали мимо ядер урана-235.

Вывод реактора на мощность осуществляется в несколько этапов. С помощью органов регулирования реактивности реактор переводится в надкритическое состояние Кэф>1 и происходит рост мощности реактора до уровня 1-2 % от номинальной. На этом этапе производится разогрев реактора до рабочих параметров теплоносителя причем скорость разогрева ограничена. В процессе разогрева органы регулирования поддерживают мощность на постоянном уровне. Затем производится пуск циркуляционных насосов и вводится в действие система отвода тепла. После этого мощность реактора можно повышать до любого уровня в интервале от 2 — 100 % номинальной мощности.

При разогреве реактора реактивность меняется, в виду изменения температуры и плотности материалов активной зоны. Иногда при разогреве меняется взаимное положение активной зоны и органов регулирования, которые входят в активную зону или выходят из нее, вызывая эффект реактивности при отсутствии активного перемещения органов регулирования.

Регулирование твердыми, движущимися поглощающими элементами

Для оперативного изменения реактивности в подавляющем большинстве случаев используется твердые подвижные поглотители. В реакторе РБМК управляющие стержни содержат втулки из карбида бора заключенные в трубку из алюминиевого сплава диаметром 50 или 70 мм. Каждый регулирующий стержень помещен в отдельный канал и охлаждается водой контура СУЗ (система управления и защиты) при средней температуре 50 ° С. По своему назначению стержни делятся на стержни АЗ (аварийной зашиты), в РБМК таких стержней 24 штуки. Стержни автоматического регулирования — 12 штук, Стержни локального автоматического регулирования — 12 штук, стержни ручного регулирования -131, и 32 укороченных стержня поглотителя (УСП). Всего имеется 211 стержней. Причем укороченные стержни вводятся в АЗ с низу остальные с верху.

Реактор ВВЭР 1000. 1 - привод СУЗ; 2 - крышка реактора; 3 - корпус реактора; 4 - блок защитных труб (БЗТ); 5 - шахта; 6 - выгородка активной зоны; 7 - топливные сборки (ТВС) и регулирующие стержни;

Выгорающие поглощающие элементы.

Для компенсации избыточной реактивности после загрузки свежего топлива, часто используют выгорающие поглотители. Принцип работы которых состоит в том, что они, подобно топливу, после захвата нейтрона в дальнейшем перестают поглощать нейтроны (выгорают). Причем скорости убыли в результате поглощения нейтронов, ядер поглотителей, меньше или равна скорости убыли, в результате деления, ядер топлива. Если мы загружаем в АЗ реактора топливо рассчитанное на работу в течении года, то очевидно, что количество ядер делящегося топлива в начале работы будет больше чем в конце, и мы должны скомпенсировать избыточную реактивность поместив в АЗ поглотители. Если для этой цели использовать регулирующие стержни, то мы должны постоянно перемещать их, по мере того как количество ядер топлива уменьшается. Использование выгорающих поглотителей позволяет уменьшить использование движущихся стержней. В настоящее время выгорающие поглотители часто помешают непосредственно в топливные таблетки, при их изготовлении.

Жидкостное регулирование реактивности.

Такое регулирование применяется, в частности, при работе реактора типа ВВЭР в теплоноситель вводится борная кислота Н3ВО3, содержащая ядра 10В поглощающие нейтроны. Изменяя концентрацию борной кислоты в тракте теплоносителя мы тем самым изменяем реактивность в АЗ. В начальный период работы реактора когда ядер топлива много, концентрация кислоты максимальна. По мере выгорания топлива концентрация кислоты снижается.

Механизм цепной реакции

Ядерный реактор может работать с заданной мощностью в течение длительного времени только в том случае, если в начале работы имеет запас реактивности. Исключение составляют подкритические реакторы с внешним источником тепловых нейтронов. Освобождение связанной реактивности по мере её снижения в силу естественных причин обеспечивает поддержание критического состояния реактора в каждый момент его работы. Первоначальный запас реактивности создается путём постройки активной зоны с размерами, значительно превосходящими критические. Чтобы реактор не становился надкритичным, одновременно искусственно снижается k0 размножающей среды. Это достигается введением в активную зону веществ-поглотителей нейтронов, которые могут удаляться из активной зоны в последующем. Так же как и в элементах регулирования цепной реакции, вещества-поглотители входят в состав материала стержней того или иного поперечного сечения, перемещающихся по соответствующим каналам в активной зоне. Но если для регулирования достаточно одного-двух или нескольких стержней, то для компенсации начального избытка реактивности число стержней может достигать сотни. Эти стержни называются компенсирующими. Регулирующие и компенсирующие стержни не обязательно представляют собой различные элементы по конструктивному оформлению. Некоторое число компенсирующих стержней может быть стержнями регулирования, однако функции тех и других отличаются. Регулирующие стержни предназначены для поддержания критического состояния в любой момент времени, для остановки, пуска реактора, перехода с одного уровня мощности на другой. Все эти операции требуют малых изменений реактивности. Компенсирующие стержни постепенно выводятся из активной зоны реактора, обеспечивая критическое состояние в течение всего времени его работы.

Иногда стержни управления делаются не из материалов-поглотителей, а из делящегося вещества или материала-рассеивателя. В тепловых реакторах - это преимущественно поглотители нейтронов, эффективных же поглотителей быстрых нейтронов нет. Такие поглотители, как кадмий, гафний и другие, сильно поглощают лишь тепловые нейтроны благодаря близости первого резонанса к тепловой области, а за пределами последней ничем не отличаются от других веществ по своим поглощающим свойствам. Исключение составляет бор, сечение поглощения нейтронов которого снижается с энергией значительно медленнее, чем у указанных веществ, по закону l / v. Поэтому бор поглощает быстрые нейтроны хотя и слабо, но несколько лучше других веществ. Материалом-поглотителем в реакторе на быстрых нейтронах может служить только бор, по возможности обогащенный изотопом 10В. Помимо бора в реакторах на быстрых нейтронах для стержней управления применяются и делящиеся материалы. Компенсирующий стержень из делящегося материала выполняет ту же функцию, что и стержень-поглотитель нейтронов: увеличивает реактивность реактора при естественном её снижении. Однако, в отличие от поглотителя, такой стержень в начале работы реактора находится за пределами активной зоны, а затем вводится в активную зону.

Из материалов-рассеивателей в быстрых реакторах употребляется никель, имеющий сечение рассеяния быстрых нейтронов несколько больше сечений других веществ. Стержни-рассеиватели располагаются по периферии активной зоны и их погружение в соответствующий канал вызывает снижение утечек нейтронов из активной зоны и, следовательно, возрастание реактивности. В некоторых специальных случаях целям управления цепной реакцией служат подвижные части отражателей нейтронов, при перемещении изменяющие утечки нейтронов из активной зоны. Регулирующие, компенсирующие и аварийные стержни совместно со всем оборудованием, обеспечивающим их нормальное функционирование, образуют систему управления и защиты реактора (СУЗ).

Аварийная защита:

Аварийная защита ядерного реактора – совокупность устройств, предназначенная для быстрого прекращения цепной ядерной реакции в активной зоне реактора.

Активная аварийная защита автоматически срабатывает при достижении одним из параметров ядерного реактора значения, которое может привести к аварии. В качестве таких параметров могут выступать: температура, давление и расход теплоносителя, уровень и скорость увеличения мощности.

Исполнительными элементами аварийной защиты являются, в большинстве случаев, стержни с веществом, хорошо поглощающим нейтроны (бором или кадмием). Иногда для остановки реактора жидкий поглотитель впрыскивают в контур теплоносителя.

Дополнительно к активной защите, многие современные проекты включают также элементы пассивной защиты. Например, современные варианты реакторов ВВЭР включают «Систему аварийного охлаждения активной зоны» (САОЗ) – специальные баки с борной кислотой, находящиеся над реактором. В случае максимальной проектной аварии (разрыва первого контура охлаждения реактора), содержимое этих баков самотеком оказываются внутри активной зоны реактора и цепная ядерная реакция гасится большим количеством борсодержащего вещества, хорошо поглощающего нейтроны.

Согласно «Правилам ядерной безопасности реакторных установок атомных станций», по крайней мере одна из предусмотренных систем остановки реактора должна выполнять функцию аварийной защиты (АЗ). Аварийная защита должна иметь не менее двух независимых групп рабочих органов. По сигналу АЗ рабочие органы АЗ должны приводиться в действие из любых рабочих или промежуточных положений.

Аппаратура АЗ должна состоять минимум из двух независимых комплектов.

Каждый комплект аппаратуры АЗ должен быть спроектирован таким образом, чтобы в диапазоне изменения плотности нейтронного потока от 7% до 120% номинального обеспечивалась защита:

1. По плотности нейтронного потока – не менее чем тремя независимыми каналами;
2. По скорости нарастания плотности нейтронного потока – не менее чем тремя независимыми каналами.

Каждый комплект аппаратуры АЗ должен быть спроектирован таким образом, чтобы во всем диапазоне изменения технологических параметров, установленном в проекте реакторной установки (РУ), обеспечивалась аварийная защита не менее чем тремя независимыми каналами по каждому технологическому параметру, по которому необходимо осуществлять защиту.

Управляющие команды каждого комплекта для исполнительных механизмов АЗ должны передаваться минимум по двум каналам. При выводе из работы одного канала в одном из комплектов аппаратуры АЗ без вывода данного комплекта из работы для этого канала должен автоматически формироваться аварийный сигнал.

Срабатывание аварийной защиты должно происходить как минимум в следующих случаях:

1. При достижении уставки АЗ по плотности нейтронного потока.
2. При достижении уставки АЗ по скорости нарастания плотности нейтронного потока.
3. При исчезновении напряжения в любом не выведенном из работы комплекте аппаратуры АЗ и шинах электропитания СУЗ.
4. При отказе любых двух из трех каналов защиты по плотности нейтронного потока или по скорости нарастания нейтронного потока в любом не выведенном из работы комплекте аппаратуры АЗ.
5. При достижении уставок АЗ технологическими параметрами, по которым необходимо осуществлять защиту.
6. При инициировании срабатывания АЗ от ключа с блочного пункта управления (БПУ) или резервного пункта управления (РПУ).

Может кто то сможет еще менее по научному объяснить кратко как начинает работу энергоблок АЭС? :-)

Вспомните такую тему, как и Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия -
