Калибр ствола – 7,62 мм, оригинальный патрон – типа 7,62×39 (образца 1943 года), общий вес без боеприпасов – 3,1 кг, длина автомата без использования штыка – 880 мм, общая длина всего ствола – 415 мм, первоначальная скорость движения пули – 715 м/с, максимальная скорость стрельбы автомата – 660 в/мин, максимальная боевая скорость стрельбы – 40/100 в/мин, максимальная прицельная дальность стрельбы – 1000 м, емкость оригинального магазина боеприпасов – 30 патронов.
Принцип действия
Принцип автоматической системы автомата базируется на применении пороховых газов, которые высвобождают энергию, необходимую для перезарядки механизма. Когда производится выстрел, освобожденные пороховые газы попадают в специальную газовую камеру, где с помощью оригинального газового поршня отбрасывается затвор, осуществляя перезарядку оружия.
Возвратный механизм и специальная затворная рама перемещаются в крайнее положение спереди. Данное движение помогает патрону попасть в специальный патронник, закрывая основной канал ствола. Затворная рама особой конструкции позволяет производить автоспуск курка.
Автоматика АК работает за счёт энергии пороховых газов, отводимых через отверстие в стенке ствола
Разработка
В начале двадцатого века в Советском Союзе большое внимание уделялось степени вооружения армии оригинальными автоматическими и самозарядными видами оружия. Одними из наиболее перспективных в плане эффективности и функциональности считались автоматические винтовки, которые в передвоенные годы полностью заменили знаменитую «трехлинейку». К началу 1940 года на вооружении отечественной армии состояла винтовка Симонова автоматического типа (АВС-36) и (СВТ-38). Оба образца проявили себя в определенных боевых действиях, продемонстрировав все свои достоинства и недочеты. В выборе между двумя вариантами наиболее приоритетным оказался образец с возможностью автоматической перезарядки. Впоследствии, военное руководство приняло на вооружение винтовку СВТ, немного доработав и усовершенствовав ее до модели .
В начале 1943 года советскими изобретателями был выпущен патрон калибра 7,62 мм. Показатели мощности данного патрона соответствовали необходимым требованиям, которые выдвигались в современному оружию.
В дальнейшем под данный тип патрона проводилась разработка и проектирование целого ряда оружия, которое бы смогло превысить технические показатели известнейшей винтовки и ППШ-41 .
Кропотливую работу над разработкой оружия совершенно нового образца, который получил общее название «автомат», запустили в 1944 году. Данными разработками занималось одновременно несколько конструкторских бюро, которые были профессионалами в данной сфере производства. Все виды работ по проектированию автомата производились под личным руководством СИМОНОВА, ДЕГТЯРЕВА, СУДАЕВА и других современных мастеров оружейного дела.
Конкурс
В начале 1945 года ГАУ, которое являлось основным заказчиком отечественного оружия для нужд армии, заявило о проведении специального конкурса на разработку нового типа автомата, использовавшим новый винтовочный патрон. В качестве основных условий для проектирования указывались максимальная кучность стрельбы, небольшие габаритные размеры оружия, неприхотливость при тяжелой эксплуатации, выносливость и стойкость к различным режимам ведения боя. С 1946 года к данной работе над проектом будущего образца автомата подключился молодой конструктор М. Калашников, который был сотрудником одного из военных научных центров.
По итогам конкурса определили двух основных претендентов. Ими оказались самозарядный карабин Симонова СКС и автомат Калашникова, который будет принят на вооружение советской армии с 1949 года под названием АК-47. Конструктивные особенности автомата позволяли затрачивать намного меньше времени и средств для производства модели оружия. Такая особенность сразу же отодвинула на второй план карабин Симонова, так как он был более сложными при изготовлении.
Начало легенды
Автомат Калашникова имел более компактные размеры, которые обеспечивали необходимую степень удобства и комфорта при проведении военных операций. Возможность ведения огня одиночными выстрелами или очередью существенно расширяла рамки использования оружия.
По одной из версий, конструктор Калашников позаимствовал конструкцию своего автомата, скопировав одну из моделей немецкого оружия. Немецкий автомат с маркировкой МР-43 имеет подобные очертания и внутреннюю конструкцию, но при детальном осмотре полностью видна существенная разница во всей концепции данных видов оружия. Различные системы запирания ствола, подачи патрона и конструкции ударного спускового механизма полностью развенчивают данный миф.
MP-43
Главным достижением всей команды профессионалов под руководством Калашникова, которые занимались проектированием и производством новой модели автомата, было максимально тщательная компоновка всех существующих научных разработок в одном проекте. Такая работа позволила создать уникальное оружие, которое полностью отвечало всем требованиям и условиям, поставленным перед конструкторами.
Поначалу некоторые элементы конструкции оригинального автомата снабжались низкокачественными комплектующими, которые поставлялись в угоду дешевизне производства. Но с возрастанием популярности и востребованности автомата Калашникова постоянно проводилось усовершенствование данного вида оружия.
В 1959 году очередное усовершенствование коснулось изменения степени прочности оригинальной ствольной коробки. Данная модификация оригинального автомата называлась «Автомат Калашникова модернизированный» (АКМ). Такие совершенствования существенно повысили прочность уникальной ствольной коробки, и значительно сократили объём затрат на производство модели автомата.
Модернизированный АКМ отличался от своих первоначальных вариантов увеличенной дальностью стрельбы, усиленной ствольной коробкой, доработанным прикладом, специальным замедлителем работы курка, увеличенными показателями стойкости в горизонтальном положении, специальным дульным компенсатором и добавлением в комплектацию съемного штык ножа, который мог использоваться в различных целях.
Применение
После триумфального появления на мировой арене АКМ часто поставлялся всем странам, которые поддерживали политику СССР. Иногда вместо поставок определенного количества оружия СССР предоставлял своим единомышленникам лицензии на производство автомата Калашникова, сопровождая данную операцию необходимыми образцами технической документации.
Румынский солдат с АКМ
В советское время практически любой школьник умел собирать автомат Калашникова в современных ему модификациях. Поэтому призываемые на военную службу молодые люди получали в руки ставшеее уже известным оружие.
За все время производства автомата Калашникова по всему миру было выпущено более 90 млн. единиц данного оружия.
Разные модели модификаций автомата нашли свое применение в гражданском использовании. Такие модели оружия широко используются в различных странах мира, так как обладают превосходными техническими показателями.
Сайга Мк-03
Наиболее очевидными преимуществами автомата Калашникова являются высочайшая степень надежности при использовании в самых суровых условиях, низкая требовательность к уровню обслуживания, простота конструкции и доступная стоимость при производстве.
Отдельные энтузиасты даже провели успешный эксперимент с выстрелом под водой.
На сегодняшний день автомат Калашникова является рекордсменом «Книги рекордов Гиннеса» по степени распространенности среди всех моделей различных видов стрелкового оружия в мире.
Все модификации и оригинальные модели автомата Калашникова занимают более 15% от всего объема стрелковых видов оружия в мире.
Автомат Калашникова – самое распространённое автоматическое оружие в мире. Несмотря на то, что первые образцы этого оружия были приняты на вооружение в послевоенные годы, АК 47 и его модификации до сих пор используются в армии России как основное оружие.
Как появился первый автомат Калашникова АК-47
Про автомат Калашникова ходит множество легенд, большинство из которых гласит, что устройство автомата Калашникова придумано его автором с чистого листа. Немногие знают про то, что разработки АК 47 стали вестись после захвата редкой модели немецкого карабина MKb.42(H).
В конце 1942 года советское командование было озабочено созданием автоматического оружия, способного вести огонь на расстоянии около 400 метров. Популярные в то время пистолеты-пулемёты Шпагина (ППШ) не позволяли вести эффективный огонь на такие дистанции. Захваченные немецкие винтовки MKb.42(H) заставили срочно заняться собственной разработкой оружия под калибр 7,62. Вторым образцом для изучения стал американский карабин М1.
Разработка новой модели началась с решения задачи по изготовлению новых патронов, имеющих калибр 7,62×39. Патроны такого типа были разработаны советскими конструкторами Семиным и Елизаровым. В результате исследований было принято решение создать патроны меньшей мощности, чем винтовочные, так как на расстояния около 400 метров патроны для карабинов были слишком мощные, а их производство достаточно дорогим. Хотя в ходе разработки были озвучены и другие калибры, 7,62×39 был признан оптимальным типом патрона для нового оружия.
Создав патроны, военное командование приступило к работам по созданию нового оружия. Разработки стали вестись по трём направлениям:
- Автомат;
- Автоматическая винтовка;
- Карабин с перезарядкой ручным способом.
История гласит, что разработки велись два года, после чего было решено выбрать автомат конструкции Сударева для дальнейших доработок. Несмотря на то, что данный автомат обладал достаточно внушительными ТТХ, его вес был слишком велик, что затрудняло динамичное ведения боя. Доработанный автомат прошёл испытания в 1945 году, однако его вес всё ещё был слишком велик. Через год были назначены повторные испытания, где и появился первый опытный образец автомата, который разработал молодой сержант Калашников.
Схема и назначение частей автомата Калашникова АК-47
Перед тем, как приступить к обзору разных моделей АК, следует разобрать назначение каждой части автомата.
- Ствол – предназначен для задания направления пули, оснащён нарезкой (поэтому оружие и называется нарезным), от его диаметра зависит калибр;
- Коробка ствольная – служит для соединения механизмов автомата в одно целое;
- Крышка коробки ствольной — служит для защиты от грязи и пыли;
- Мушка и прицел ;
- Приклад – его назначение состоит в обеспечении удобной стрельбы;
- Затворная рама;
- Затвор;
- Механизм возвратный;
- Цевьё — его назначение в предохранении рук стрелка от ожогов. Так же обеспечивает более удобный хват оружия;
- Магазин;
- Штык нож (на ранних экземплярах АК не встречался).
Все автоматы имеют подобную конструкцию, части разных моделей могут внешне отличаться друг от друга.
Автомат Калашникова образца 1946 года
Калашников разработал свою первую модель пистолета-пулемёта во время лечения в госпитале, после чего решил связать свою жизнь с конструированием оружия. После выписки из госпиталя молодой конструктор был направлен для дальнейшей службы на испытательный полигон стрелкового оружия, где в 1944 году показал свою новую экспериментальную модель автоматического карабина , размеры и основные части которого напоминали американскую модель карабина M1Garand .
Когда был объявлен конкурс на автомат, Калашников включился в него с проектом модели АК 46. Данный проект был одобрен и вместе с другими проектами отправлен на Ковровский завод для изготовления опытных образцов.
Технические характеристики АК 46
Части и механизмы автомата Калашникова образца 1946 года имели кардинальные различия от всех известных на то время серийных моделей советского оружия. Он обладал раздельным переключателем режимов огня, разъёмной ствольной коробкой и поворотным затвором.
В конкурсе на лучший автомат, который прошёл в декабре 1946 года АК 46 проиграл своим конкурентам АБ-46 и АБ. Производство автомата Калашникова было признано нецелесообразным и его сняли с испытаний.
Несмотря на то, что более поздние модификации автомата Калашникова считаются образцом надёжности и простоты эксплуатации, АК 46 не обладал этими характеристиками и был довольно капризным и сложным оружием.
Создание АК 47
Калашникову благодаря поддержке некоторых членов комиссии, с которыми он проходил службу на стрелковом полигоне, удалось добиться пересмотра решения и получить разрешение на проведение дальнейших доработок своего автомата. В результате дальнейших доработок, используя помощь конструктора Зайцева, и копирования наиболее удачных решений из конструкции своего главного конкурента автомата Булкина (АБ), был создан АК 47, который больше был конструктивно схож не с АК 46, а с АБ.
Стоит пояснить, что копирование решений других конструкторов не стоит считать плагиатом, так как для того, чтобы заставить все эти решения безукоризненно работать в связке, нужна огромная конструкторская работа. Никто же не обвиняет японцев в плагиате, хотя вся японская техника результат такого же копирования лучших мировых разработок с последующим оттачиванием их до совершенства.
История АК 47 начинается в январе 1947 года. Именно в это время боевой образец оружия автомата Калашникова победил на конкурсе и был выбран для серийного производства. Первая партия АК 47 была собрана во второй половине 1948 года, а в конце 1949 года АК 47 был принят на вооружение армии СССР.
Несмотря на простоту конструкции, АК 47 обладал одним большим недостатком — выстрел автомата Калашникова не обладал достаточной точностью, хотя калибр патрона и его мощность обладала достаточной убойной силой.
Серийное производство первых лет было достаточно проблематичным. Из-за проблем при сборке ствольной коробки (которая собиралась из штампованного корпуса и вкладыша, выполненного методом фрезеровки), процент брака был огромен. Для того чтобы устранить эту проблему, пришлось делать ствольную коробку цельной, из одной поковки, применяя метод фрезеровки. Хотя это и увеличивало цену автомата, но резкое снижение брака позволило сэкономить довольно крупную сумму. Уже в 1951 году все новые автоматы снабжались цельной ствольной коробкой. Вплоть до 1959 года в конструкцию АК 47 вносились значительные изменения, выпускались облегчённые модели, имеющие различное назначение. В 1959 году на смену АК 47 пришёл автомат Калашникова модернизированный (АКМ).
Тактико-технические характеристики АК-47, сколько весит автомат Калашникова
АК 47 обладает следующими характеристиками:
- Калибр равен 7,62 мм;
- Длина 870 мм, (со штыком 1070мм);
- Магазин АК 47 вмещает в себя 30 штук патронов типа 7,62х39;
- Полная масса автомата со штыком и полным магазином – 5,09 кг;
- Скорость стрельбы составляет 660 выстрелов в минуту;
- Дальность выстрела – 525 метров.
Что касается веса АК 47 без штыка и с пустым магазином, то она составляет 4,07 кг, с полным магазином – 4,7 кг.
Автомат Калашникова модернизированный (АКМ)
В 1959 году взамен АК 47 начали выпускаться новые модернизированные автоматы. Число новшеств было таким значительным, что позволило говорить не об очередной доработке, а о создании новой модели автомата. АКМ даже внешне отличается от АК 47. Ствол автомата был оснащён дульным компенсатором, а поверхность магазина была ребристой. Приклад автомата был установлен под меньшим углом.
Множество конструкторских новшеств в АКМ были позаимствованы у лучших мировых и советских моделей тех лет. Например, ударник и спуск полностью скопирован с чешской винтовки Холека, рычаг предохранителя в форме крышки окна затвора – у Remington 8. Многое было заимствовано и у советского автомата АС 44.
Штык-нож автомата Калашникова АК-47
История штык ножа ведёт своими корнями к винтовочным штыкам. Желая создать более совершенную модель оружия, Калашников в очередной раз использовал чужую для создания на его базе ножа, носившего универсальное назначение, который мог одновременно выступать и в качестве штыка и служить как бытовой нож. Ему это блестяще удалось, штык нож смог вытеснить НР 40. Все штык ножи можно разделить на три группы:
- Штык нож 6Х2, ранняя модель, имеющая большое сходство с винтовочными штыками и НР 40;
- Штык нож образца 1959 года, в его основе лежит нож морских разведчиков-аквалангистов;
- Штык нож образца 1974 года.
История развития штыков неразрывно связана с появлением новых моделей автомата Калашникова.

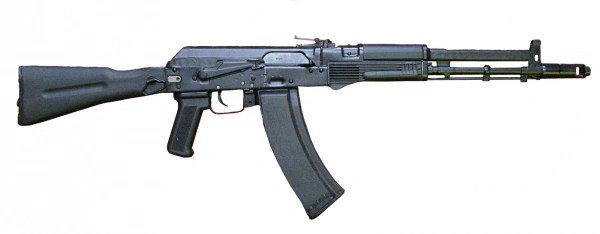

Автомат Калашникова 1974 года (АК 74)
В 1974 году был принят 5.45 мм стрелковый комплекс, который состоял из нового АК 74 и РПК 74 . Использовать мелкокалиберные патроны СССР стал по примеру США, которые уже давно перешли на этот калибр. Подобное уменьшение калибра позволило уменьшить массу патронов в полтора раза. Общая кучность огня повысилась, так как пуля летела теперь с большей начальной скоростью, увеличилась дальность полёта на 100 метров. Чертежи нового автомата Калашникова разрабатывали лучшие конструкторы Ижмаш, ЦНИИточмаш, и Ковровского механического завода.
Новая модель автомата использовала следующие патроны:
- 7Н6 (1974 года, пуля которого имела стальной сердечник в свинцовой рубахе);
- 7Н10 (1992 года, пуля усиленной пробиваемости);
- 7У1 (бесшумная пуля);
- 7Н22 (бронированная пуля 1998 года);
- 7Н24 (пуля с повышенной точностью).
АК 74 изначально выпускался в четырёх вариантах, позже к нему был добавлен ещё и АК-74М. Последний вариант мог заменять все четыре варианта АК 74, и мог оснащаться подствольным гранатомётом.
Всеобщие заблуждения по поводу автоматов Калашникова
Автоматы Калашникова, несмотря на огромное разнообразие видов автоматического оружия в мире, являются самыми популярными. Несомненно, эта слава заслужена ими по праву, но вместе с тем существует множество легенд, которые ходят даже в среде профессиональных военных.
- Первая легенда гласит, что АК 47 – это полная копия немецкой винтовки Штурмгевер. Хотя при разработке АК и были использованы образцы немецкого оружия, основой для АК 47 послужил скорее автомат Булкина. Первый автомат Калашникова был больше похож на немецкое оружие. Конструкторский гений Калашникова состоит именно в том, что он смог объединить самые удачные технические решения разных моделей в одном автомате. На протяжении десятилетий конструктор отслеживал все улучшения в различных моделях автоматов всего мира, и дорабатывал свои с учётом новых тенденций;
- Второе заблуждение гласит, что автомат Калашникова поступил на вооружение в армию в 1947 году. Множество моделей оружия, имеющие в своём названии обозначение года выпуска первой модели, поступают на вооружение лишь спустя несколько лет. После принятия оружия на вооружение его должны произвести большой партией, перед тем как отправить в армию. На это требуется не один месяц. Таким образом, с момента принятия АК 47 на вооружение и до появления его в армии прошло два года. Первая партия автоматов Калашникова была зафиксирована в армии лишь в 1949 году. Некоторые обыватели уверены, что АК были уже в конце войны и поучаствовали в боевых действиях того времени. На самом деле, впервые автоматы Калашникова участвовали в боевых действиях лишь в 1956 году. Рядовые граждане СССР увидели эти автоматы в фильме «Максим Перепелица», который вышел годом раньше;
- Надёжность конструкции и простота сборки АК действительно стали нарицательными, но данными характеристиками автомат стал обладать лишь с 1959 года, когда уже назывался АКМ. АК 47 был дорогим в производстве и довольно сложным при сборке. При производстве возникало огромное количество брака. Лишь после многочисленных модернизаций, главной из которых стало создание новой модели АКМ, автомат действительно стал эталоном надёжности;
- Выпуск АК шёл огромными партиями. На самом деле, в виду сложности производства АК 47, в армии была их огромная нехватка. Многие бойцы вооружались винтовками. Лишь модернизация ствольной коробки позволила упростить сборку и быстро насытить армию автоматами;
- Каждая новая модель АК во всём превосходила предшествующую. Это практически правда, только в одном АК 74 превосходит более поздний АКМ: на АК 74 легко устанавливается глушитель, поэтому в ВДВ он до сих пор служит главным оружием для бесшумных операций;
- Автомат Калашникова – уникальная модель, не имеющая аналогов. На самом деле СССР оказывал военную помощь любому государству, согласному стать на «светлую дорогу к социализму» и щедро делился с ними оружием и чертежами к ним, поэтому только самые отсталые страны не стали производить свои копии АК. Это обстоятельство спустя годы существенно подорвало монополию СССР. Существовал, по крайней мере, один автомат, крайне сходный с АК, но сделанный независимо от него. Это автомат Чермака CZ SA Vz.58, который был принят на вооружение в 1958 году;
- АКС74У – это лучший автомат, так как его используют десантники. На самом деле, данная модель разработана для танкистов, артиллеристов и прочих подобных частей, которые не являются стрелковой пехотой, поэтому использование короткого автомата для них — отличный вариант.
В 1982-83 годах огромное количество АКС74У было передано частям ВДВ , которые отправляли в Афганистан. Именно тут и проявились все недостатки оружия, которое было неспособно вести длительный и многочасовой бой. В 1989 году, когда война закончилась, АКС74У были сняты с вооружения и в дальнейшем использовались только в МВД, где их можно увидеть и сейчас. Кстати, существует любопытный факт по поводу этой модели — АКС74У выпускался в Туле и был единственной моделью автомата Калашникова, которая выпускалась не в Ижевске.
В настоящее время любой гражданский человек, получив удостоверение охотника и разрешение на приобретение нарезного оружия, может приобрести охотничью версию АК, называющуюся «Сайга». Начинающему охотнику можно приобрести гладкоствольную модификацию сайги.
АК стал самым популярным автоматом, стреляющим во всех уголках земного шара.
Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Кому известна история автомата Калашникова? А ведь это легендарный автомат, используемый большинством мировых стран. Это не только одно из самых популярных стрелковых орудий, но также одно из самых значимых изобретений двадцатого века. За время существования АК-47 уже выпущено более полусотни миллионов модификаций данного автомата. Оружие-легенда, получившее признание большинства стран мира. История создания автомата Калашникова будет поведана читателю в статье.
Создатель стрелкового орудия АК-47
Кто изобрел автомат Калашникова? Сделал это известный оружейный конструктор-разработчик - М. Т. Калашников. Будучи генерал-лейтенантом, также являлся доктором технических наук, в советское время - член КПСС, участник военных действий, обладатель множества медалей, наград и орденов, общественный деятель, депутат, получивший звание Героя РФ.
Михаил Тимофеевич Калашников - уроженец Алтайского края, родился в большой, многодетной семье 10 ноября 1919 года. С ранних лет увлекался изучением действия различных механизмов. Однажды, уже после окончания школы, юноша самостоятельно разобрал пистолет браунинг с целью ознакомления и детального изучения оружейного устройства.
По достижении 19 лет был призван на армейскую службу, где им была получена специальность механика-водителя танка.
Изобретательский талант Михаил Тимофеевич Калашников начал проявлять еще во времена службы. Одной из первых его разработок был инерционный регистратор, подсчитывающий количество выстрелов, произведенных из пушки танка. Затем несколько месяцев он был увлечен разработкой счетчика моторесурсов танкового двигателя. Результат превзошел все ожидания - изобретение работало четко, точно фиксируя работу двигателя.
Во время Великой Отечественной войны являлся командующим танка, однако осенью 1941 года им было получено тяжелое ранение. Именно во время лечения начал делать первые наброски автоматического оружия. Развивал свою идею, учитывая собственные впечатления, полученные во время боев, изучал специальную литературу, прислушивался к мнению сослуживцев. Это занятие увлекло талантливого юношу настолько, что уже через несколько месяцев он разработал свой первый образец огнестрельного оружия. Хотя образец пистолета-пулемета не был рекомендован для серийного производства по ряду технических причин, однако великим советским ученым в области механики А. А. Благонравовым была отмечена оригинальность идеи, а также сама конструкция образца.
За разработку автомата Калашников взялся с 1945 года. После нескольких лет конструирования, доработок, а также испытания боем автоматические системы Калашникова были достойно оценены и рекомендованы для армейского вооружения. За величайшую разработку государственного значения тот, кто изобрел автомат Калашникова, получил первой степени, а также был награжден почетным орденом Красной Звезды.
История разработки
В каком году был создан автомат Калашникова? В 1943 году под поступивший для вооружения винтовочный патрон, калибр которого составил 7,62 мм, необходимо было стрелковое оружие. На конкурсной основе стартовали разработки оружия специально для патрона данного калибра. Основная задача была - превзойти аналоги, создать достойную замену
Среди конкурсных работ были другие удачные проекты известных разработчиков, однако автоматическая система Михаила Калашникова (известная также под названием АК-47) по результатам конкурса превзошла конкурентов по конструкции, а также стоимости производства.
В 1948 году Михаил Калашников отправился на мотозавод города Ижевска для выпуска пробной партии автоматических систем с целью проверки их при помощи воинских испытаний. Уже через год на машиностроительном заводе города Ижевска стартовало серийное производство АК-47. К следующему году АК поступил на вооружение армии Советского Союза.
Конструкция
Основные детали АК, их назначение:
- Нарезной ствол автомата, включающий пульный вход, а также патронник. Направляет полет пули.
- Ствольная коробка призвана соединять механизмы в единую конструкцию.
- Приклад содержит специально созданное гнездо, где размещается пенал с приборами для чистки орудия.
- Прицельные приспособления, состоящие из секторного прицела и мушки, необходимы для непосредственного контроля расположения ствольного канала относительно прицельной точки. Служат для наведения огнестрельного оружия на цель во время совершения выстрела. Положение мушки легко менять для регулирования расположения средней точки.
- Крышка (отъемная) ствольной коробки предотвращает повреждение внутренних механизмов.
- Затворная рама, соединенная с газовым поршнем, - один из основных элементов огнестрельного оружия, приводящий в действие затворный элемент, также запускает спусковой механизм.
- Затвор закрывает перед совершением выстрела ствольный канал. Продвигает патрон из магазина непосредственно в патронник. Также на затворе находится специальный механизм, с помощью которого извлекается стреляная гильза из патронника либо патрон (при возникновении осечки).
- Возвратный механизм благодаря специальной пружине возвращает затворную раму в крайнее переднее положение.
- Газовая трубка со ствольной накладкой регулирует направленность движения газового поршня при помощи направленных ребер.
- Ударно-спусковой механизм включает курок, пружинный замедлитель курка, спусковой крючок, пружинный автоматический спуск, шептало, переводчик. Обеспечивает спуск курка со взвода, переключение с одиночного на непрерывный огонь. С помощью данного механизма можно прекратить стрельбу, а также зафиксировать предохранитель.
- Цевье необходимо для комфортного удержания оружия во время боевой стрельбы, выполняет функцию защиты рук от соприкосновения с горячим металлом, тем самым предотвращает появление ожогов.
- Магазин имеет коробчатый тип, вмещает три десятка патронов. Благодаря пружине патроны продвигаются непосредственно внутрь ствольной коробки.
- Штык-нож крепится для эксплуатации в момент ближнего боя.
- Дульный тормоз - специальное устройство-компенсатор, призвано повысить устойчивость оружия во время выстрела. Частично отводит пороховые газы при стрельбе, за счет этого значительно снижает отдачу ствола. Способствует увеличению кучности во время стрельбы очередями (появился у версии АКМ).
Большинство юношей с легкостью могут перечислить основные части АК-47, так как сборка автомата за определенное время является обязательной частью школьного курса военной начальной подготовки.
Общее количество элементов АК составляет около сотни деталей.
Технические характеристики
Первая версия выпуска АК-47 отличалась следующими основными характеристиками:
- Вес автомата Калашникова - 4,8 кг (не учитывая штык-нож).
- Длина автоматической системы составляла 870 мм (с учетом ножа - 1070 мм).
- (начальная) - 715 метров в секунду.
- Ствольный калибр - 7,62 мм.
- Патрон - 7,62 х 39 мм.
- Магазин автомата Калашникова состоит из тридцати патронов.
Скорострельность:
- при стрельбе очередями - 100 выстрелов за одну минуту;
- при стрельбе одиночными патронами - 40 выстрелов за одну минуту;
- технический темп стрельбы примерно 600 выстрелов за минуту.
Показатели стрельбы:
- максимальный полет пули - 3 км;
- дальность убойного выстрела - 1500 метров;
- дальность прямого выстрела - 350 метров.
Модификации
История автомата Калашникова содержит сведения, что самой первой версией, спроектированной Михаилом Тимофеевичем во время конкурса, был АК-46. Данная версия оружия была изобретена в 1946 году, однако после подробного изучения и ряда боевых испытаний данную модель признали непригодной.
Однако, создания автомата Калашникова, следующий, 1947 год явился годом разработки знаменитого АК-47.
Совместно с АК к 1949 году приняли на вооружение Советской армии складную версию АК - АКС, созданную для войск особого назначения.
Затем, с 1959 года, история автомата Калашникова переходит на новый этап. На замену АК-47 приходит автомат Калашникова модернизированный (АКМ). С этого же года именно АКМ стал самой распространенной версией Калашникова. Относительно предшествующих моделей у АКМ улучшены показатели дальности стрельбы, была изменена форма приклада, добавлен дульный тормоз-компенсатор, а также уменьшена масса, добавлен штык-нож. Вместе с данной моделью была выпущена модификация АКМН, обладающая ночным, оптическим прицелом.
Совместно с АКМ вооружение пополнилось аналогичной моделью, но приклад которой является складным - АКМС. Помимо данной версии также существовал АКМСН, то есть ночной вариант со специальным оптическим прицелом.
Последующие несколько лет активно шла разработка автоматической системы для применения с патроном калибра 5,45 х 39 мм. К 1974 году на вооружение поступила новая модификация - АК-74 и АК-74Н (модель, включающая ночной и оптический прицел). Специальной разработкой для войск особого назначения была новая версия АКС-74, то есть модель, обладающая складным прикладом, еще одна модель имела название АКС-74Н - ночная модификация с оптическим прицелом.
К 1979 году специально для вооружения десантных войск появилась укороченная версия АКС-74 - АКС-74У и АКС-74УН, содержащая крепеж для ночного и оптического прицела.
В 1991 г. для вооружения армии поступил модернизированный АК-74 под названием АК-74М. Выпущенный в массовое производство уникальный автомат сумел заменить одновременно несколько моделей.
Именно версия АК-74М стала базовой версией для разработки всей сотой серии.
Сотая серия АК представляет собой различные версии АК-74М, рассчитанные для экспорта. Для поставки другим странам сейчас используются только автоматические системы сотой серии, так как эта серия превосходит предыдущие по качеству материала, современности технологического процесса, улучшенным характеристикам стрельбы.
Наиболее новейшей современной моделью пятого поколения является модель АК-12. Данный образец появился в 2012 году.
Рекордсмен Книги рекордов Гиннесса
Автомат Калашникова, размеры которого вам уже известны, занимает одну из главенствующих ролей в оружейной среде. За свою надежность он завоевал заслуженное безоговорочное признание большинства стран мира. Вместе со всеми своими модификациями он занимает более 15 % стрелкового орудия во всем мире, именно поэтому он включен в Книгу рекордов Гиннесса в качестве самого распространенного оружия.
АК за пределами России
Через несколько лет после принятия АК-47 на вооружение производственная лицензия была дана примерно двум десяткам стран. Лицензию передавали преимущественно государствам, которые являлись союзниками по знаменитому Варшавскому договору. Также к тому моменту более десятка стран начали производить АК без соответствующей лицензии.
Во всем мире насчитывается около 100 миллионов разнообразных вариаций автомата Калашникова.
Применение в боях
Первое боевое использование АК произошло во время подавления протестов осенью 1956 года на территории Венгрии. Затем он был символом войны во Вьетнаме и активно использовался солдатами вьетнамской народной армии.
Однако стремительное распространение автоматной системы Калашникова по миру произошло во время войны в Афганистане, тогда ЦРУ активно снабжало им вооруженные формирования.
А следом, благодаря надежности и легкости в эксплуатации, солдаты Ирака во время военных действий на территории своей страны предпочли АК-47 вместо М16.
АК как гражданское оружие
Разнообразные варианты автоматической системы Калашникова имеют большую популярность среди гражданского оружия, особенно среди тех стран, где оружейные законы достаточно либеральны.
Во времена появления самых первых моделей АК на территории Соединенных Штатов Америки разрешалось владеть автоматическим оружием. Позже вышел закон, запрещающий продажи подобного оружия гражданским лицам, но это не касалось официально зарегистрированных до 1986 года орудий. Поэтому до сих пор некоторые владеют боевыми образцами АК.
Что касается большинства мировых стран, то хранение подобных автоматических систем запрещено законом. Те же, кто владеет АК нелегально, приобретают их на Сколько стоит автомат Калашникова? Цена АК колеблется в зависимости от модификации. Так сколько стоит автомат Калашникова приблизительно? Согласно неофициальным данным цена АК на черном рынке находится в пределах 1000 долларов (около 55 000 рублей).
АК в нынешнее время
С течением времени автомат Калашникова (вес, размеры и другие технические характеристики были представлены вашему вниманию в статье) подвергался множеству критикующих отзывов ведущих специалистов, все чаще обсуждаются его недостатки, многие называют модель откровенно устаревшей. За время его существования (а это уже более 60 лет) сменились требования к оружейным системам в целом, современный мир, безусловно, диктует новые правила, требуя усовершенствования, модернизации.
Однако, несмотря на обнаруженные со временем недостатки, история автомата Калашникова продолжается. Он по праву считается легендарным оружием. Завоевав репутацию просто при этом надежного автомата, он, несомненно, еще долгое время будет пользоваться заслуженным спросом. Его не перестают копировать, совершенствовать, дорабатывать характеристики. Автомату Калашникова устанавливают памятники, изображают на гербах, считают символом удачи и даже изображают на монетах. Его признание произошло во всем мире, и, бесспорно, АК оставил неизгладимый след в оружейной истории не только России, но и большинстве мировых стран.
Автомат Калашникова - один из самых массовых образцов стрелкового оружия в мире, символ простоты и надежности. «Калаш» нам почти родной, но при этом о нем до сих пор ходит много заблуждений.
АК-47 - копия «Штурмгевера»
Иногда указывается, что основой для создания автомата послужила немецкая штурмовая винтовка G-44 («Штурмгевер»). Но это далеко не так. Вопрос о создании комплекса стрелкового вооружения (автомат, карабин, пулемет) под промежуточный патрон был впервые поднят в СССР ещё в июле 1943 года, после взятия в качестве трофея изучения немецкого карабина Mkb-42(H).
Позднее советским конструкторам была поставлена задача создания автоматического оружия под промежуточной патрон образца 1943 года. В итоге на состоявшемся в 1944 году конкурсе победил автомат Судаева (АС-44).
С учетом указанных замечаний и предложений было принято решение доработать и принять на вооружение автомат Судаева.
Но в 1946 году Судаев умирает в возрасте 34 лет. И заканчивать данную работу, к сожалению, оказалось некому. Вопрос о создании автомата остался открытым. Поэтому был объявлен новый конкурс где техническое задание было основано прежде всего на характеристиках уже прошедшего испытания автомата Судаева, а не немецкого «Штурмгевера» (Stg-44) (который, впрочем, использовался для сравнительных стрельб). Позже после целого ряда сложных и длительных конкурсных испытаний на вооружение был принят «7,62-миллиметровый автомат Калашникова (АК)» или АК-47.
АК-47 появился в 1947 году
Часто встречается мнение о том, что автомат Калашникова появился в армии в 1947 году. Но год принятия на вооружение, начало массового производства и время, когда данный образец реально оказывается в войсках нередко очень разнятся. Такова история ППШ-41, СКС-45 и многих других образцов стрелкового оружия.
Автомат Калашникова в данном случае не исключение. Несмотря на обозначение «автомат Калашникова образца 1947 года», принятие его на вооружение, массовое производство данного образца и, соответственно, его появление в войсках отмечено лишь в 1949 году.
Первое боевое применение АК-47 - это операция «Вихрь» в Венгрии в октябре 1956 года, а впервые перед широкой публикой автомат Калашникова предстал годом раньше, в советской кинокомедии «Максим Перепелица».
«Калаш» полюбился из-за простоты сборки
Часто, говоря о достоинствах автомата Калашникова, упоминают простоту и надежность оружия. И это действительно так. Но достигнуто это было далеко не сразу. Реальным воплощением данного образа стал лишь принятый в 1959 году автомат Калашникова модернизированный или АКМ.
Проблема состояла в том, что АК-47 оказался чрезвычайно сложным и дорогим в производстве, когда от штамповки пришлось вернуться к более сложной в производстве фрезерованной ствольной коробке.
Выпуск автомата шел с перебоями, и нехватку стрелкового оружия в армии восполняли за счет карабина Симонова. Требовалось упростить выпуск автомата Калашникова, для чего были использованы новые сорта стали и технологии производства.
В конструкцию оружия был внесен ряд изменений. Была уменьшена на 600 грамм масса автомата, введен впервые вместо штыка клинкового штык типа «штык-нож». Одним из главных достоинств в сравнении с АК-47 стала высокая технологичность и относительно невысокая себестоимость в производстве оружия.
Известный советский конструктор, создатель пистолета ТТ и СВТ-40 Фёдор Токарев дал АКМ следующую характеристику: «Этот образец отличается надежностью в работе, высокой меткостью и точностью стрельбы, относительно небольшим весом».
АКМ выпускался с 1960 года по 1976 год и, вероятно, стал самой массовой модификацией автомата Калашникова в Советской Армии. До наших дней АКМ остается на вооружение воздушно-десантных войск в качестве бесшумного оружия (устанавливается глушитель, с установкой которого на АК-74 было немало проблем).
«Калаш» уникален
Существовали ли образцы стрелкового оружия в других странах, подобные автомату Калашникова, но не являющиеся его копией?
Такой образец был создан в послевоенной Чехословакии.
Дело в том, что иногда страны Варшавского договора принимали вооружение разработанное не только в СССР, но и свои собственные образцы. В этом смысле Чехословакия, имевшая богатые традиции создания и производства стрелкового вооружения, не стала исключением. Так, в 1958 году на вооружении чехословацкой армии был принят автомат Чермака CZ SA Vz.58, внешне очень схожий с автоматом Калашникова, но значительно отличавшийся по своей конструкции. Автомат отличало высокое качество производства, хотя по надежности он все же уступал автомату Калашникова.
АКС74У - оружие десанта
Нередко говорится о том, что АКС74У, имеющий укороченный вдвое ствол и складной приклад предназначался для вооружения десантных войск. Но это не так. Изначально это образец разрабатывался для вооружения экипажей боевых машин, артиллеристов, частей связи - то есть тех военнослужащих, которым в силу специфики службы не приходилось длительное время находиться на линии огня.
В этом смысле более компактный образец был в полной мере оправдан. Но случилось так, что для испытания нового автомата в боевой обстановке АКС74У был передан в 1982-83 годах в десантные войска, которые вели боевые действия в Афганистане.
И все нелестные отзывы и достаточно малоприятные прозвища, которые данный образец получил, связаны как раз с попыткой использовать автомат в частях, ведущих интенсивные боевые действия.
Тут сказались главные недостатки укороченной модели: невысокая кучность огня, меньшая прицельная дальность и быстрый перегрев ствола. После вывода советских войск из Афганистана в 1989 году были сделаны соответствующие выводы: АКС74У был снят с вооружения, сдан на склады, а затем передан в связи с обострившейся криминогенной обстановкой личному составу МВД, где до сих пор его можно видеть и в наши дни. Это был единственный вариант автомата Калашникова, который выпускался в Туле; производство остальных модификаций было сосредоточено в Ижевске.
За почти 70 лет в СССР и России было разработано несколько десятков модификаций, прототипов и концептов самого популярного стрелкового оружия в мире — автомата Калашникова. Универсальная основа позволяет конструировать «пушки» практически на любой вкус: складные, укороченные, со штыком, оптикой или подствольным гранатометом, для спецслужб или отдельных родов войск.
В этом материале мы расскажем, как научиться различать основные модели АК и каковы их уникальные особенности.
Классический, самый первый принятый на вооружение АК-47 сложно с чем-то спутать. Выполненный из железа и дерева, без каких-либо «наворотов», он надолго стал символом надежности и простоты в применении в любых условиях. Вместе с тем, таким автомат стал далеко не сразу: Михаилу Калашникову потребовалось несколько лет, чтобы довести свое творение до ума.
В 1946 году военное руководство СССР объявило конкурс на создание автомата под промежуточный (по убойной силе — между пистолетом и винтовкой) патрон. Новое оружие должно было быть маневренным, скорострельным, иметь достаточные убойное действие пули и меткость стрельбы. Конкурс проходил в несколько этапов, не раз продлялся, так как никто из оружейников не мог дать требуемого результата. В частности, комиссия отправила на доработку модели АК-46 № 1, № 2 и № 3 (со складывающимся металлическим прикладом).
Усовершенствованный автомат Калашникова, которому присвоили индекс АК-47, как пишет в книге «История русского автомата» Сергей Монетчиков, переработали практически полностью. Из конструкций оружия конкурентов были заимствованы лучшие идеи, реализованные в отдельных деталях и целых узлах.
Автомат не имел классической цельной ложи. С учетом прочной ствольной коробки, удержанию оружия при стрельбе способствовали раздельные деревянные приклад и цевье. Была переработана конструкция ствольной коробки, она принципиально отличалась от предыдущих жестко закрепленным на ней специальным вкладышем, соединявшим ее со стволом. На вкладыше, в частности, крепился отражатель стреляных гильз.
Рукоятка перезаряжания, выполненная заодно с затворной рамой, была перенесена на правую сторону. Этого требовали солдаты-испытатели, они отмечали: левостороннее расположение рукоятки мешает стрельбе в движении на ходу без остановки, задевая за живот. В этом же положении неудобно и перезаряжать оружие.
Перенос органов управления на правую сторону ствольной коробки позволил создать удачный переключатель огня (с одиночного на автоматический), одновременно являющийся и предохранителем, выполненный в виде единой поворотной детали.
Большая масса затворной рамы и мощная возвратная пружина обеспечили надежную работу механизмов, в том числе в неблагоприятных условиях: при запылении, загрязнении, загустении смазки. Оружие оказалось приспособленным для безотказной работы в диапазоне изменений температуры воздуха до 100 градусов Цельсия.
Деревянные детали нового оружия — приклад, цевье и ствольная накладка, а также пистолетная рукоятка, изготовленные из березовых заготовок, — покрывались тремя слоями лака, что обеспечивало их достаточную стойкость от набухания в условиях сырости.
АКС-47
Одновременно с АК-47 на вооружение была принята и модель с литерой «С», означавшей «складной». Этот вариант автомата предназначался для спецвойск и ВДВ, его отличие было в металлическом, а не деревянном прикладе, который к тому же мог складываться под ствольную коробку.
«Подобный приклад, состоявший из двух штампосварных тяг, плечевого упора и механизма фиксации, обеспечивал удобство обращения с оружием — в походном положении, при передвижении на лыжах, прыжках с парашютом, а также его использования для стрельбы из танков, бронетранспортеров, и т.д.», — пишет Сергей Монетчиков.
Стрельбу из автомата предполагалось вести с откинутым прикладом, однако в случае невозможности можно было стрелять из оружия и при сложенном прикладе. Правда, он был не очень удобен: тяги приклада имели недостаточную жесткость и прочность, а широкий плечевой упор не ложился в ложбинку плеча и поэтому при стрельбе очередями норовил сместиться оттуда.
АКМ и АКМС
Автомат Калашникова модернизированный (АКМ) был принят на вооружение спустя 10 лет после АК-47 — в 1959 году. Он получился более легким, дальнобойным и удобным в применении.
«Не удовлетворяла нас, а особенно главного заказчика, кучность при стрельбе из устойчивых положений, лежа с упора, стоя с упора. Выход нашли, введя замедлитель срабатывания курка, увеличивший межцикловое время, — писал Калашников в книге «Записки конструктора-оружейника». — Позже был разработан дульный компенсатор, позволивший улучшить кучность боя при автоматической стрельбе из неустойчивых положений, стоя, с колена, лежа с руки».
Замедлитель позволял затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом, что и сказалось на кучности стрельбы. Дульный компенсатор в виде лепестка устанавливался на резьбу ствола, и был одним из явных отличительных признаков АКМ. За счет компенсатора срез ствола получался не вертикальным, а диагональным. К слову, на ту же резьбу можно было крепить глушители.
Улучшение кучности стрельбы позволило увеличить ее прицельную дальность до 1000 метров, как следствие — изменилась и прицельная планка, шкала дальности состояла из цифр от 1 до 10 (на АК-47 — до 8).
Приклад сделали приподнятым вверх, что приблизило точку упора к линии стрельбы. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук. Фосфато-лаковое покрытие, пришедшее на замену оксидному, в десятки раз повысило антикоррозионную стойкость. Коренным изменениям, отмечает Монетчиков, подвергся и магазин, изготовленный не из стального листа, а из легких сплавов. Для повышения надежности и предохранения от деформации боковые стенки его корпуса были усилены ребрами жесткости.
Новой являлась и конструкция штыка-ножа, крепившегося под стволом. Ножны с резиновым наконечником для электроизоляции позволяли использовать нож для перекусывания колючей проволоки и проводов под напряжением. Боевая мощь АКМ значительно возрастала за счет возможности установки подствольного гранатомета ГП-25 «Костер». Как и свой предшественник, АКМ был разработан и в складном варианте с литерой «С» в названии.
АК-74
В 1960-х годах советское военное руководство приняло решение о разработке стрелкового оружия под малоимпульсный патрон калибра 5,45 миллиметра. Дело в том, что в АКМ так и не удалось добиться высокой кучности стрельбы. Причина была в слишком мощном патроне, который давал сильный импульс.
К тому же, как пишет Монетчиков, в руках советских военных специалистов оказались и боевые трофеи из Южного Вьетнама — американские винтовки AR-15, автоматический вариант которых позже был принят на вооружение армии США под обозначением M-16. Уже тогда АКМ уступал по многим параметрам AR-15, в частности — по кучности боя и вероятности попаданий.
«По трудности разработки, по поиску подходов конструирование автомата под патрон 5,45-мм калибра можно сравнить, наверное, только со временем рождения АК-47 — отца всей семьи нашей системы. Поначалу, когда мы решили взять за основу схему автоматики АКМ, один из заводских руководителей высказал мысль, что искать тут что-то и выдумывать нет необходимости, дескать, достаточно будет простого перестволения. Я подивился в душе наивности такого суждения, — вспоминал о том периоде Михаил Калашников. — Конечно, поменять ствол большего калибра на меньший дело нехитрое. Потом, кстати, и пошло гулять расхожее мнение, что мы будто бы всего лишь поменяли цифру «47» на «74».
Основной особенностью нового автомата был двухкамерный дульный тормоз, который при стрельбе поглощал примерно половину энергии отдачи. Слева на ствольной коробке смонтировали планку под ночные прицелы. Новая резинометаллическая конструкция затылка приклада с поперечными канавками уменьшила его скольжение по плечу при ведении прицельной стрельбы.
Цевье и приклад сначала делались из дерева, однако в 1980-х годах перешли на черный пластик. Внешней особенностью приклада были канавки с обеих сторон, они делались для облегчения общего веса автомата. Также из пластика стали делать и магазины.
АКС-74
Для ВДВ традиционно была сделана модификация со складным прикладом, правда на этот раз он убирался влево вдоль ствольной коробки. Считается, что такое решение было не очень удачным: в сложенном виде автомат получался широким и натирал кожу при ношении за спиной. При ношении на груди возникало неудобство, если требовалось откинуть приклад, не снимая оружия.
На верхней стороне приклада появилась кожаная подщечная муфта, она защищала щеку стрелка от примерзания к металлической детали в зимних условиях.
АКС-74У
Следуя мировой моде 1960-70-хх годов, в СССР решили разработать малогабаритный автомат, который можно было бы использовать в стесненных условиях боя, преимущественно при стрельбе на близкие и средние расстояния. Очередной объявленный конкурс среди конструкторов выиграл Михаил Калашников.
По сравнению с АКС-74 ствол был укорочен с 415 до 206,5 миллиметра, из-за чего пришлось отнести газовую камеру назад. Это, пишет Сергей Монетчиков, повлекло за собой изменение конструкции мушки. Ее основание было выполнено совместно с газовой камерой. Такая конструкция обусловила и перенос прицела ближе к глазу стрелка, иначе прицельная линия оказывалась очень короткой. Заканчивая тему прицела отметим, что автоматы данной модели оснащались самосветящимися насадками для стрельбы ночью и в условиях ограниченной видимости.
Большее давление пороховых газов потребовало установки усиленного пламегасителя. Он представлял собой цилиндрическую камеру с раструбом (расширение в виде воронки) спереди. Пламегаситель крепился на дульной части ствола, на резьбовой посадке.
Укороченный автомат был укомплектован более массивными деревянным цевьем и ствольной накладкой газовой трубки, в нем могли использоваться как стандартные магазины на 30 патронов, так и укороченные — на 20.
Для более полной унификации укороченного автомата с АКС-74 было принято решение использовать такой же приклад, откидывающийся на левую сторону ствольной коробки.
АК-74М
Этот автомат является глубокой модернизаций оружия, принятого на вооружение в 1974 году. Сохранив все лучшие качества, присущие автоматам Калашникова, АК-74М приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.
Основной особенностью новой модели стал складной пластмассовый приклад, заменивший металлический. Он был легче предшественников, а по конструкции аналогичен постоянному пластмассовому прикладу АК-74, выпускавшихся в конце 1980-х. При ношении он меньше цепляется за одежду, не вызывает дискомфорта при стрельбе в условиях низких или высоких температур.
Цевье и ствольная накладка газовой трубки автомата были выполнены из стеклонаполненного полиамида. По теплоотдаче новый материал почти не отличался от дерева, что исключило ожог рук при длительной стрельбе. Продольные ребра на цевье позволили удобнее и прочнее удерживать оружие во время прицельного огня.
«Сотая серия» (АК 101-109)
Эти модификации Калашникова, разработанные в 1990-е на базе АК-74М, называют первым отечественным семейством коммерческого оружия, так как предназначались они больше на экспорт, нежели для внутреннего потребления. В том числе, они были рассчитаны и на патрон НАТО калибра 5,56 на 45 миллиметров.
АК-102
АК-107
Из конструкций автоматов «100-й» серии (аналогичной лучшей модели 5.45-мм автомата Калашникова — АК74М) полностью исключены деревянные детали. Приклад и цевье у всех выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие, как пишет Монетчиков, получило у американцев название «Черный Калашников». Все модели имеют пластмассовые, складывающиеся налево вдоль ствольной коробки приклады и планку для монтажа прицелов.
Самыми оригинальными в «сотой» серии стали автоматы АК-102, АК-104 и АК-105. В их конструкции был сделан рывок в повышении уровня унификации между стандартными автоматами и их укороченными вариантами. За счет небольшого увеличения общей длины (на 100 миллиметров по сравнению с АКС-74У) стало возможным оставить газовую камеру на том же месте, что и в АК-74, позволив таким образом использовать на всех автоматах серии унифицированные подвижную систему и прицельные приспособления.
Друг от друга автоматы «сотой» серии отличаются в основном калибром, длиной ствола (314 — 415 миллиметров), секторными прицелами, рассчитанными на разную дальность (от 500 до 1000 метров).
АК-9
Этот автомат также был разработан на базе АК-74М, использованы в нем и наработки «сотой» серии. Тот же черный цвет, тот же полимерный складной приклад. Основным отличием от классических Калашниковых можно считать укороченный ствол и газоотводный механизм. Важным усовершенствованием эксперты называют новую пистолетную рукоятку, обладающую лучшей эргономикой.
Автомат создавался как бесшумный, беспламенный стрелковый комплекс для скрытной стрельбы. В нем используются дозвуковые патроны калибра 9×39 мм, вместе с глушителем делающие выстрел практически не слышимым. Емкость магазина — 20 патронов.
На цевье имеется специальная планка для различного съемного оборудования — фонарей, лазерных указателей.
АК-12
Самый современный автомат семейства Калашниковых, испытания которого пока не завершены. Из внешних изменений в глаза бросается использование планок Пикатинни для крепления навесного оборудования. В отличие от АК-9, они есть и на цевье, и сверху ствольной коробки. При этом нижняя планка не мешает установке подствольных гранатометов — эта опция сохраняется. АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой камеры.
Кроме того, приклад автомата легко снимается и может складываться в обе стороны. Вдобавок ко всему, он телескопический, по высоте регулируются щека и затыльник приклада. Есть вариант автомата и со стационарным более легким пластиковым прикладом.
Флажок предохранителя-переводчика огня продублирован и с левой стороны, автомат может стрелять одиночными, короткими сериями по три выстрела, и в автоматическом режиме. И в целом все органы управления автоматом сделаны так, что солдат сможет пользоваться ими одной рукой, в том числе менять магазин и передергивать затвор. К слову, магазины могут использоваться самые разные, вплоть до экспериментального барабанного на 95 патронов
