General Dynamics F-16 Fighting Falcon, дословно - Атакующий сокол
F-16 - самый распространённый боевой самолёт в мире.
Американский многофункциональный лёгкий истребитель четвёртого поколения. Спроектирован в 1974 году компанией General Dynamics. Передан в эксплуатацию в 1979 году.
В 1993 году General Dynamics продала свой авиастроительный бизнес компании Lockheed Corporation (в настоящее время - Lockheed Martin).
F-16, благодаря своей универсальности и относительно невысокой стоимости, является самым массовым истребителем четвёртого поколения (на июнь 2014 года собрано свыше 4540 самолётов) и пользуется успехом на международном рынке вооружений (состоит на вооружении 25 стран). Последние из 2231 F-16 для ВВС США были переданы заказчику в 2005 году. Модернизированный F-16 будет выпускаться на экспорт как минимум до середины 2017 года.
Разработка.
Прототип машины, под обозначением YF-16 (№ 72-01567), впервые поднялся в воздух 21 января 1974 года, когда во время пробежки по аэродрому пилот был вынужден взлететь, чтобы избежать аварийной ситуации. Первый полёт по программе испытаний произошёл 2 февраля того же года. В 1975 году появился F-16A, а в 1977 году - двухместный F-16B.
Модификации F-16
-Block 1
Первый полёт август 1978 года. Базовая модификация
-Block 5
Выпущено 197 самолётов
-Block 10
312 собрано до 1980
-Block 15
Ноябрь 1981. Установлено новое хвостовое оперение. Радар AN/APG-66. Ракеты AIM-7, введена возможность подвески 1000 фунтовых бомб на подкрыльевых точках подвески. В кабине пилота оборудован кондиционер. Выпущенно 983 за 14 лет.
-Block 15OCU (Operational Capability Upgrade)
Модернизация 1987 года, всего прошли 217 самолётов, установлен двигатель F100-PW-220, вооружение: AGM-119 и AGM-65, AIM-120 AMRAAM. Установлен радиовысотомер. СИП AN/ALQ-131. Максимальный вес 17 000 кг.
Модернизация 150 F-16OCU
19 июня 1984 года. Установлены двигатели F100-PW-200E, радар AN/APG-68, может работать в режиме воздух-земля. Реализован принцип стеклянной кабины. Вооружение: AIM-120, AGM-65. Помехозащищённая КВ станция. Максимальная масса 19640 кг. Станция помех AN/ALQ-165.
1985-1989 год. Собрано 733. Установлен новый двигатель, нанесен РПМ на корпус, для снижения ЭПР. Вооружение: AIM-120, добавлена AGM-88
1989-1995, для Египта выпуск возобновлен в 1999. Собрано 615 шт. Установлен радар APG-68V5, межремонтный ресурс 100 часов. GPS навигация, ловушки ALE-47, введена ЭДСУ. Максимальный вес возрос до 19200 кг. Вооружение AGM-88 HARM II были добавлены в 1989 году, GBU-10, GBU-12, GBU-24, GBU-15, AIM-120
-Block 50/52
Установлен двигатель с тягой 12,9 КН. Выпускается с 1990 по наст. время. Радар AN/APG-68V5, на последних версиях V7 и V8, добавлена ракета AGM-84, AGM-154, до 4 ракет AGM-88. Выпущено более 830.
-Block 52+
Установлен радар V9, с возможностью картографирования, оборудованы дополнительные баки на фюзеляже.
Установлена ОЛС, так же дополнительные баки, контейнер AN/ASQ-28, уменьшена ЭПР, радар с АФАР AN/APG-80, СИП ALQ-165, двигатель F110-GE-132 с тягой 19000 фунтов сухой и 32500 на форсаже. Вес пустого 9900 кг, нормальная взлётная масса 13 000 кг, максимальная 20 700 кг выупщено 80 для ОАЭ.
-QF-16
В 2010 году ВВС США подписали контракт с Boeing стоимостью $69 млн на серийную конверсию в самолёты-мишени 126 истребителей F-16 выработавших свой ресурс. Беспилотные QF-16 должны заменить парк устаревших и близких к исчерпанию машин QF-4. 19 сентября 2013 г. произошёл первый полет QF-16.
Перспективные программы
Программы дальнейшего совершенствования F-16 включают CCV (самолёты с конфигурацией, определяемой системой управления) и AFTI - экспериментальная машина с тройной цифровой системой управления полётом и большими подфюзеляжными гребнями. F-16XL бесхвостовой схемы, мог иметь мощное вооружение, большую дальность полёта и лучшую маневренность по сравнению с исходным F-16.
Первый полёт нового самолёта состоялся в июле 1982 года, однако лётные испытания по этой программе были свёрнуты в конце 1980-х гг. по инициативе ВВС США, а два построенных самолёта были переданы NASA для исследовательских целей.
«Night Falcon» и серия «блок 50»
С декабря 1988 года начался выпуск серии «Блок 40/42» «Night Falcon», с контейнерами прицельно-навигационной маловысотной системы LANTIRN, РЛС APG-68V, цифровой системой управления полётом и системой автоматического следования рельефу местности. «Night Falcon» способен нести УР AGM-88B. С увеличением количества оборудования повысился взлётный вес самолёта, что повлекло за собой усиление шасси. С декабря 1991 года стали производиться серии «блок 50» и «блок 52». Эти машины имеют РЛС APG-68, новый ИЛС, совмещённый с системой ночного видения, более мощную ЭВМ, а также устройства разбрасывания диполей и ИК-ловушек. Эти последние варианты F-16 оборудованы двигателями F110-GE-229 и F100-PW-220.
Истребитель-перехватчик ПВО
С октября 1986 года ВВС США приступили к модернизации 270 машин F-16A/B по программе ADF по переоборудованию самолётов в истребители-перехватчики ПВО. Эти машины получили усовершенствованную РЛС, способную отслеживать мелкие цели, и ПУ для ракет AIM-7 «Sparrow», которые могут поражать объекты за пределами визуальной видимости. F-16 ПВО могут нести 6 УР AIM-120, AIM-7 или AIM-9 класса «воздух-воздух».
F-16CJ и F-16DJ
F-16CJ в модификации Block 50 были разработаны для замены устаревших противорадиолокационных самолётов F-4G Wild Weasel V, которые стояли на вооружении ВВС США на протяжении 20 лет. В отличие от прошлых «Диких Ласок» (подразделения ВВС США, предназначенные специально для борьбы с зенитно-ракетными комплексами) F-16CJ является одноместным самолётом - компьютер перенимает почти всю работу второго пилота. Также существовало несколько двухместных самолётов F-16DJ, но они являются исключением из правила.
С новым одноместным самолётом изменилась также тактика применения Ласок - самолёты стали применять парами, в то время как прошлые самолёты (F-100F, F-105G и F-4G) эксплуатировались в группе с простыми истребителями-бомбардировщиками (обычно F-4G применялся вместе с обычными F-4E или F-16C), которые атаковали наземные цели, после того как F-4G разделывался с РЛС.
F-16CJ несут ракеты AGM-88 HARM и/или AGM-45 Shrike для уничтожения РЛС, а также AIM-9 Sidewinder и AIM-120 AMRAAM для защиты от истребителей противника.
F-16V
Американская компания Lockheed Martin объявила о создании новой версии истребителя F-16 Fighting Falcon - F-16V. V в индексе самолёта обозначает Viper, «гадюка». Новая версия самолёта будет оснащена радаром с активной фазированной решёткой, новым бортовым компьютером и некоторыми доработками в кабине пилота. По оценке компании, до версии Viper может быть модернизирован практически любой истребитель F-16.
F-16I
F-16I - двухместный вариант модификации Block 52, созданный по специальному заказу ВВС Израиля. В сентябре 1997 года Израиль устраивает конкурс на поставку новых истребителей. В конкурсе принимают участие F-16I и F-15I. В июле 1999 года объявляется о победе F-16. 14 января 2000 года в рамках программы «Peace Marble V» был заключён первоначальный контракт на 52 машины. 19 декабря 2001 года контракт был расширен до 102 самолётов. В ВВС Израиля F-16I получил обозначение Sufa (Гроза). Первый полёт произошёл 23 декабря 2003 года. 19 февраля 2004 года начались поставки в боевые части. Приблизительная стоимость каждого самолёта - 70 миллионов долларов (на 2006 год).
Одним из главных отличий F-16I от Block 52 является замена приблизительно 50 % бортового оборудования на израильские аналоги: так, например, противоракетная система ALE-50 Towed Decoy System была заменена на Israeli Aerial Towed Decoy. На самолёт была установлена система Autonomous Air Combat Maneuvering Instrumentation «Ehud», позволяющая имитировать реальные действия во время проведения учебных упражнений. Также самолёт получил нашлемную систему наведения, индикатор на лобовом стекле (HUD), новую центральную бортовую ЭВМ, а также дисплей для отображения картографической информации. F-16I может нести израильские ракеты класса «воздух-воздух» с тепловой системой самонаведения Rafael Python. Для увеличения дальности на самолёт монтируют съёмный конформный подвесной топливный бак производства Israel Aerospace Industries. Базовыми американскими системами являются турбореактивный двухконтурный двигатель F100-PW-229 (совместимый с F-15I) и радар APG-68(V)9.
Страны эксплуатанты
Состоит на вооружении
Бахрейн - 16 F-16C и 4 F-16D, по состоянию на 2012 год
-Бельгия - 50 F-16AM и 10 F-16BM, по состоянию на 2012 год
-Колумбия - 60 F-16C/D блок 50
-Венесуэла - 17 F-16A и 4 F-16B, по состоянию на 2012 год
-Греция - 115 F-16C и 41 F-16D, по состоянию на 2012 год
-Дания - 43 F-16AM и 11 F-16BM, по состоянию на 2012 год
-Египет - 156 F-16A/С и 47 F-16B/D, по состоянию на 2012 год
-Израиль - 78 F-16A, 24 F-16B, 78 F-16C, 48 F-16D и 101 F-16I, по состоянию на 2012 год
-Индонезия - 7 F-16A, 3 F-16B и 24 F-16C, по состоянию на 2012 год. В рамках программы Peace Bima-Sena Индонезии было продано 12 F-16A/B Block 15OCU (в том числе восемь F-16A и четыре F-16B) в 1989-1990 годах. За время эксплуатации в лётных происшествиях потеряны две машины (в 1992 и 1997 годах).
-Иордания - 3 F-16A/B и 39 F-16AM/BM, по состоянию на 2013 год. В феврале 2014 года в Пакистан поставлено 12 истребителей F-16A Block 15 и один F-16B Block 15.
-Нидерланды - 79 F-16AM и 11 F-16BM, по состоянию на 2012 год
-Норвегия - 47 F-16AM и 10 F-16BM, по состоянию на 2012 год
-ОАЭ - 53 F-16Е и 25 F-16F, по состоянию на 2012 год
-Оман - 8 F-16C и 4 F-16D, по состоянию на 2012 год
-Пакистан - 24 F-16А, 21 F-16В, 12 F-16С Block 52 и 6 F-16D Block 52, по состоянию на 2013 год. В феврале 2014 года у Иордании куплено 12 истребителей F-16A Block 15 и один F-16B Block 15, самолёты поступили на вооружение ВВС Пакистана в марте 2014 года. 18 истребителей F-16 модернизированных до версии Block 52 проданы в 2010-2012 годах.
-Польша - 48 F-16C «блок-52M», по состоянию на 2011 год
-Португалия - 28 F-16AM и 6 F-16BM, по состоянию на 2012 год ВВС Португалии получили в общей сложности 45 самолётов (включая 38 F-16A и 7 F-16B). Было приобретено две партии: в рамках программы Peace Atlantis I в 1994 году поставлены 20 F-16A/B Block 15OCU и в рамках программы Peace Atlantis II в 1999 году поставлены 25 F-16A/B Block 15, ранее состоявшие на вооружении ВВС США (из них пять машин предназначались для разбора на запчасти). Самолёты, закупленные в 1999 году, постепенно проходят модернизацию до стандарта MLU. Первый модернизированный самолёт поступил в 301-ю эскадрилью в 2003 году. За время эксплуатации в лётных происшествиях потеряны две машины (в 2002 и 2008 годах). F-16 состоят на вооружении двух эскадрилий, базирующихся на авиабазе Монте-Реал - 201-й «Falcоes» и 301-й «Jaguares».
-Республика Корея - 118 F-16C и 47 F-16D, по состоянию на 2012 год. Выпускается по лицензии.
-Сингапур - 32 F-16C и 43 F-16D, по состоянию на 2012 год
-Ирак - Ирак заказал у США 36 самолетов на сумму $65 млн, но первоначальные поставки в 2014 году были задержаны из соображений безопасности, после того как боевики ИГИЛ захватили обширные районы Ирака. В итоге, поставка первых четырех истребителей из США в Багдад была осуществлена в июле 2015 года.
-Таиланд - 43 F-16A/ADF и 15 F-16В, по состоянию на 2012 год
-Тайвань - 117 F-16A и 28 F-16В, по состоянию на 2012 год
-Турция - 195 F-16C и 42 F-16D, по состоянию на 2012 год. Выпускается по лицензии. 23 мая 2011 года ВВС Турции получили первый F-16 «блок-50» местной сборки. До декабря 2012 года турецкой компанией Turkish Aerospace Industries будет построено 50 F-16 «блок-50».
-Чили - 31 F-16A/C и 11 F-16B/D, по состоянию на 2012 год
-Марокко - 18 F-16C «блок-52» и 6 F-16D «блок-52», по состоянию на август 2012 года. F-16 ВВС Марокко оборудованы двигателями F100-PW-229 EEP (Engine Enhancement Package) компании «Пратт энд Уитни» и РЛС AN/APG-68(V)9. В 2007 году ВВС Марокко заказали 24 F-16C/D «блок-52» на общую сумму $2,4 млрд.
-США:
-ВВС США - 1018 F-16C/D, по состоянию на 2012 год
-ВМС США - 14 F-16А/В, по состоянию на 2012 год
-ВВС Национальной гвардии США - 209 F-16C/D
Состоял на вооружении
ТТХ
Технические характеристики
Экипаж: 1 пилот
-Длина: 15,03 м
-Размах крыла: 9,45 м; с ракетами на концах крыла: 10,0 м
-Высота: 5,09 м
-Площадь крыла: 27,87 м2
-Профиль крыла: NACA 64A-204
-Коэффициент удлинения крыла: 3,2
-Стреловидность по передней кромке: 40 град.
-База шасси: 4,0 м
-Колея шасси: 2,36 м
-Масса пустого:
-с двигателем F100: 8 910 / 9 358 кг (без/с конформными баками (англ.)русск.)
-с двигателем F110: 9 017 / 9 466 кг (без/с конформными баками)
-Нормальная взлётная масса: (с двумя ракетами «воздух-воздух», без ПТБ)
-с двигателем F100: 12 723 / 14 548 кг (без/с конформными баками)
-с двигателем F110: 12 852 / 14 661 кг (без/с конформными баками)
-Максимальная взлётная масса: 21 772 кг
-Масса внешней нагрузки: (с полной заправкой внутренних баков)
-с двигателем F100: 8 855 / 9 635 кг (без/с конформными баками)
-с двигателем F110: 8 742 / 9 190 кг (без/с конформными баками)
-Масса топлива во внутренних баках: 3 228 кг
-Объём топливных баков: 3 986 л
-Подвесные топливные баки: 1 х 1 136 л или 2 х 1 402 л
-Конформные баки: 1 703 л
-Силовая установка: 1 х ТРДДФ General Electric F110 (Block 50)
-Бесфорсажная тяга: 1 х н/д
-Форсажная тяга: 1 х 13100,6 кгс
-Силовая установка: 1 х ТРДДФ Pratt & Whitney F100-PW-229 (Block 52)
-Бесфорсажная тяга: 1 х 7900,2 кгс
-Форсажная тяга: 1 х 12900,4 кгс
Лётные характеристики
Максимальная скорость: соответствует M=2,0 на высоте 12 200 м
-Боевой радиус: (Block 50)
-с конформными баками, 3 940 л в ПТБ, 2х907 кг бомбы, по профилю большая-малая-малая-большая высота: 1 361 км
-с конформными баками, 5 542 л в ПТБ, 2х907 кг бомбы, по профилю большая-малая-малая-большая высота: 1 565 км
-без конформных баков, 3 940 л в ПТБ, 2хAIM-120, 2?AIM-9, воздушный патруль: 1 759 км
-Перегоночная дальность: (Block 50)
-с конформными баками, 3 940 л в ПТБ: 3 981 км
-без конформных баков, 5 542 л в ПТБ: 4 472 км
-Практический потолок: 15 240 м
-Скороподъёмность: прим. 275 м/с
-Нагрузка на крыло: 781,2 кг/м2 (при максимальной взлётной массе)
-Тяговооружённость: 1,03 (без подвесок и конформных баков)
-Максимальная эксплуатационная перегрузка: +9 g
Вооружение
Стрелково-пушечное: 1 х 20-мм шестиствольная пушка M61A1 (боезапас - 511 снарядов)
-Точки подвески: 9
-Боевая нагрузка: (при +5,5 g)
-под фюзеляжем: 1 000 кг
-внутренние: 2 х 2 041 кг
-центральные: 2 х 1 587 кг
-внешние: 2 х 318 кг
-на законцовках: 2 х 193 кг
-дополнительные точки для подвесного оборудования по бокам воздухозаборника: 2 х 408 кг
-Управляемые ракеты:
-ракеты «воздух-воздух»: AIM-7, 6хAIM-9, 6xAIM-120, AIM-132, Python 3, Python 4, Derby, Sky Flash, Magic 2
-ракеты «воздух-поверхность»: 6хAGM-65A/B/D/G, AGM-45, 2хAGM-84, 4хAGM-88, AGM-154 JSOW, AGM-158 JASSM, Penguin Mk.3
-Бомбы:
-корректируемые: 4хGBU-10, 6хGBU-12, GBU-15, GBU-22, GBU-24, GBU-27, 4xGBU-31 JDAM
-корректируемые кассетные (c WCMD): CBU-103, CBU-104, CBU-105,
-свободнопадающие: Mark 82, 8хMark 83, Mark 84
-Пушечные контейнеры: 1 х GPU-5/A с 30-мм пушкой
-БРЛС (бортовая радиолокационная станция):
-AN/APG-66
-AN/APG-68 (авиационная БРЛС с дальностью порядка 160 миль (250 км))
-AN/APG-80
Экипаж.
……………………………… 1 чел.
Многоцелевой истребитель F-16.Тактико-технические характеристики.
Скорость, км/ч
максимальная на высоте около 10 км……. 2 170
максимальная на высоте до 3 км……….. 1 470
Пpактический потолок
М……………….. 15 240
Дальность, км
пеpегоночная……………………….. 3 890
действия…………………………… 550-925
Масса, кг
максимальная взлетная……………….. 19 185
пyстого самолета……………………. 8 625
Максимальная боевая нагpyзка, кг……….. 5 420
Габаpиты самолета
М
pазмах кpыльев……………………… 9,45
длинна…………………………….. 14,52
высота…………………………….. 5,01
Двигатели:
ТРДДФ F-100-PW-229
или F-110-GE-129, кгс……………… 13 155
Предназначен для завоевания превосходства в воздухе, нанесения ударов по наземным целям и разведки.
Работы по созданию самолета велись с конца 1960-х гг. по 1975 г. Самолет F-16 стал объектом так называемого контракта столетия, победив в соперничестве с самолетами «Мираж», F-1E и «Вигген». Несколько государств членов НАТО выбрали самолет F-16 в качестве приемника самолета F-104G.
F-16 представляет собой моноплан классической схемы, со среднерасположенным крылом и двигателем в хвостовой части фюзеляжа. Имеет интегральную аэродинамическую компоновку, отличающуюся плавным сопряжением фюзеляжа и трапециевидного в плане крыла со сравнительно небольшой стреловидностью по передней кромке. Плавное сочленение крыла и фюзеляжа позволило обеспечить создание фюзеляжем дополнительной подъемной силы на небольших углах атаки, уменьшить смачиваемость поверхности самолета и повысить объем внутренних топливных баков.
Данная конструкция позволила получить высокие летно-технические характеристики в диапазоне 0,6-1,2М и на высотах до 7000 м. По скороподъемности и разгонным характеристикам F-16 превосходит другие самолеты этого класса и имеет в 1,5-2 раза меньший радиус разворота. Учебные бои F-16 с самолетом T-38, F-100, F-104 и F-105 показали его превосходство, а с F-15 — сходные характеристики.
Создано несколько модификации самолета F-16:
F-16A — одноместный многоцелевой тактический истребитель
для действий в светлое время суток;
F-16B — двухместный учебно-боевой вариант самолета F-16A;
F-16C — одноместный усовершенствованный многоцелевой истребитель;
F-16D — двухместный учебно-боевой вариант самолета F-16C;
F-16N и TF-16N — одно- и двухместные варианты самолетов условного противника, построенные для школы летчиков истребителей ВМС США «Топ Ган»;
F-16ADF — самолет ПВО для Национальной гвардии ВВС США;
RF-16C (F-16R) — самолет-разведчик, предназначенный для замены самолетов RF-4C.
На основе F-16 в Японии в 1987 г. создан истребитель-бомбардировщик FS-X(SX-3).
В состав оборудования входят: доплеровская РЛС Вестингауз APG-68, 2 контейнера с оборудованием системы РЭП ALQ-131, широкоугольный ИЛС. Самолет F-16 является первым из зарубежных истребителей с постоянно действующей ЭДСУ (наличие ЭДСУ служит одним из основных признаков принадлежности к четвертому поколению самолетов) как аналогового (F-16A), так и цифрового исполнения (F-16C).
Вооружение состоит из одной шестиствольной пушки М61-А-1 (калибр 20 мм, скорострельность 6000 выстр.мин, боезапас 511 патронов), 2 УР AIM-9J/L «Сайдуиндер» или УР AIM-7 «Спэрроу», бомб Мк.82, Мк.83, Мк.84. Число узлов подвески 9. Предполагается установка УР AIM-120. Максимальная расчетная масса боевой нагрузки 5420 кг.
Впервые в боевых условиях самолет использовался 7 июня 1981 г., когда 8 F-16 израильских ВВС совершили налет на иракский исследовательский центр в Озираке (близ Багдада). Самолеты F-16 применялись в боевых действиях в начале 1980-х гг.
против Ливии, во время войны в Афганистане (с пакистанской стороны), конфликте в Персидском заливе. Самый распространенный реактивный истребитель четвертого поколения составляет основу ВВС многих из 19 закупающих его стран.
БРЭО тактического истребителя F-16
Майор А. Бобков
Самолеты F-16C и D являются в настоящее время основными тактическими истребителями ВВС США, поэтому американское командование уделяет большое внимание повышению их боевой эффективности за счет оснащения современным бортовым радиоэлектронным оборудованием (БРЭО).
| Основные ТТХ самолета F-16C | |
| Максимальная скорость полета, км/ч | 2 100 |
| Практический потолок, м | 18 000 |
| Радиус действия, км | 1500 |
| Масса, т: максимальная взлетная | 19,0 |
| максимальная боевой нагрузки | 5,0 |
| Геометрические размеры, м: длина фюзеляжа | 15,0 |
| размах крыла | 9,5 |
| высота (по килю) | 5,1 |
| ТТХ РЛС AN/APG-68(V)9 | |
| Диапазон рабочих частот, ГГц | 9,7-9,9 |
| Максимальная дальность обнаружения, км: воздушных целей |
280 |
| надводных целей | 150 |
| Зона обзора, град: по азимуту | ±60 |
| по углу места | ±60 |
| Время наработки на отказ, ч | более 150 |
| Масса станции, кг | 172 |
| Размеры антенны, м | 0,5 х 0,75 |
| ТТХ запросчика AN/APX-111 (-113) | |
| Несущая частота, МГц: запросных сигналов |
1 030 |
| ответных сигналов | 1 090 |
| Дальность действия, км | 185 |
| Зона обзора, град: по азимуту |
± 70 (± 60) |
| по углу места | ± 60 |
| Разрешающая способность: по дальности, м |
152 |
| по азимуту, град | ± 2 |
| Количество опознаваемых целей в секторе 4° | 32 |
| ТТХ системы «Снайпер XR» | |
| Размеры матрицы чувствительных элементов ИК-камеры | 640 х480 |
| Угол поля зрения ИК-камеры, град: узкий | 0,5х0,5 |
| средний | 1x1 |
| широкий | 4x4 |
| Угол обзора в азимутальной плоскости, град | от 55 до 135 |
| Время наработки на отказ, ч | 662 |
| Размеры контейнера, м: длина | 2,3 |
| диаметр | 0,3 |
| Масса, кг | 181 |
В настоящее время разработано семь модификаций импульсно-доплеровской РЛС AN/APG-68(V) - 1,2,3,5,7,8 и 9, которыми к концу 2005 года были оснащены около 2 500 самолетов F-16C и D в 12 странах (см. таблицу). Кроме того, в 2003 году разработчик станции AN/APG-68 - фирма «Нортроп-Грумман» испытала новый образец РЛС - AN/APG-80, оснащенный АФАР.
В состав РЛС AN/APG-68(V) модульной конструкции входят четыре сменных модуля: программируемое устройство обработки сигналов, двухрежимный радиопередатчик, частотный модулятор, ФАР с механическим сканированием в двух плоскостях.
Программируемое устройство обработки сигналов включает матричный процессор, выполняющий функцию цифровой об-
работки сигнала, и ЭВМ управления РЛС. Главными отличиями нового процессора обработки сигналов от предыдущего являются увеличенные в 2 раза скорость обработки данных, в 5 раз надежность (время наработки на отказ 300 ч), а также более низкая стоимость. В ЭВМ используется блочно-ориентированное запоминающее устройство с произвольной выборкой. В настоящий момент возможности запоминающего устройства объемом более 2 Мбайт задействованы в станции наполовину, что позволит осуществить дальнейшую модернизацию программного обеспечения.
Двухрежимный радиопередатчик может использоваться для обнаружения целей в дальней и ближней зонах. Данный модуль состоит из двухрежимного усилителя на лампах бегущей волны, твердотельного импульсного модулятора, блока питания, а также из процессора, обеспечивающего изменение несущей частоты, калибровку и проверку работоспособности аппаратуры.
Передатчик РЛС работает в двух основных режимах: повышенной мощности со средней и низкой частотой повторения импульсов; пониженной мощности с высокой частотой повторения импульсов. Первый режим используется для решения задач обнаружения и сопровождения воздушных целей на средних дальностях, в ближнем бою и для действия по наземным (надводным) целям, а также в интересах навигации. Второй обеспечивает обнаружение и сопровождение воздушных целей на большой дальности, при этом используются импульсы с низкой мощностью и высоким коэффициентом заполнения.
Частотный модулятор позволяет повысить помехоустойчивость РЛС и разрешение по дальности, в том числе в режиме обзора наземного пространства, в 8 раз, а также скорость доступа к получаемой информации. Станция имеет низкий уровень боковых лепестков и высокий коэффициент усиления.
В процессе обнаружения скоростных воздушных целей первоначально осуществляется сканирование пространства с высокой частотой повторения импульсов, а после обнаружения объектов в режиме сопровождения определяются дальность до него и пеленг, при этом используется средняя частота повторения импульсов. В этом режиме РЛС может одновременно сопровождать до десяти целей.
РЛС имеет 25 режимов работы, которые подразделяются на три группы: усовершенствованные атакующие, завоевания превосходства в воздухе, усовершенствованные «воздух - воздух».
РЛС AN/APG-80 является экспортным вариантом AN/APG-68(V). Кроме антенны на ней заменены системы охлаждения и электропитания. РЛС AN/APG-80 имеет увеличенную на 10 проц. дальность обнаружения целей, расширенные на 20° сектора обзора по азимуту и углу места, а также может одновременно сопровождать до 20 целей. Повышена помехозащищенность станции, добавлены алгоритмы обнаружения целей, снижена вероятность ложных тревог и увеличено до 500 ч время наработки на отказ.
На тактических истребителях F-16C и D устанавливаются следующие средства связи и передачи данных: УКВ-радиостанции AN/ARC-164 (AN/URC-126) и AN/ARC-222; терминал AN/URC-107(V) аппаратуры системы связи и распределения данных «Джитидс»; засекречивающая аппаратура связи (ЗАС) KY-58; многофункциональная цифровая система связи и распределения данных «Мидс»; система внутренней связи AN/AIC-18/25.
Радиостанция AN/ARC-164 позволяет обеспечивать связь с использованием псевдослучайной перестройки рабочей частоты (ППРЧ) и на фиксированной частоте. Для обоих режимов может применяться криптостойкое закрытие речи и данных с помощью дополнительно устанавливаемого шифратора KY-58 «Винсон». Смена шифр-ключей производится как вручную, так и дистанционно с земли или с воздушного пункта управления. Предварительно на этой РЛС может устанавливаться до 20 частот.
В настоящее время на замену радиостанциям AN/ARC-164 вариантов «Хэв Квик-1 и -2» поступает модернизированный вариант, получивший военное обозначение AN/URC-126 («Хэв Квик-2А»), который позволяет обеспечить высокую помехоустойчивую связь за счет использования режима ППРЧ (скорость смены рабочей частоты более 500 скачк./с). Данный режим обеспечивает защиту от воздействия прицельных и комбинированных помех, создаваемых перспективными станциями помех, которые управляются экспертными подсистемами.
| Оснащение РЛС AN/APG-68(V) самолётов F-16C и D | ||
| Модификация РЛС | Страна | Количество станций к 2005 (2010) году |
| AN/APG-68(V)1/5 | США | 1444 |
| AN/APG-68(V)2/3 | Бахрейн | 22 |
| Египет | 154 | |
| Греция | 80 | |
| Израиль | 135 | |
| Республика Корея | 160 | |
| Сингапур | 42 | |
| Турция | 240 | |
| AN/APG-68(V)7 | Республика Корея | 20 |
| Сингапур | 20 | |
| AN/APG-68(V)8 | Египет | 24 |
| AN/APG-68(V)9 | Греция | 70 |
| Израиль | 41 (102) | |
| Оман | 12 | |
| Польша | 6(48) | |
| Чили | 6(10) | |
| AN/APG-80 | Объединенные Арабские Эмираты | 32 (80) |
По своим габаритам и форме радиостанция AN/URC-126 практически сопоставима с заменяемой - AN/ARC-164, что исключает необходимость доработок при ее установке на самолет. Однако она обладает большими функциональными возможностями за счет дополнительных модулей и подсистем, таких как: подсистема формирования режима ППРЧ; УКВ-приемник с вспомогательной промежуточной частотой для приема циркулярных сообщений; высокопроизводительный управляющий процессор (1,5 млн опер./с); блок согласования для подключения шифратора; встроенная система автоматического контроля, позволяющая с вероятностью 83-89 проц. выявить и локализовать неисправности.
Повышению помехоустойчивости связи способствует также цифровое кодирование речи на основе дельта-модуляции с непрерывно изменяющейся крутизной. Передача выходного цифрового потока в режиме радиотелефонии осуществляется со скоростью 16 кбит/с методом частотной манипуляции с относительно низкой глубиной модуляций (0,5). В результате до 92 проц. передаваемой энергии сигнала остается в пределах полосы спектра частот шириной 25 кГц. При этом вероятность появления ошибки не превышает 10 проц., что соответствует разборчивости речи не хуже
80 проц. (допустимая в ВВС США величина). Для передачи данных вероятность появления ошибки, равная 10 проц., является слишком высокой, поэтому для повышения помехоустойчивости применяется избыточное помехоустойчивое кодирование. Обеспечение временной синхронизации опорных генераторов радиостанций при работе в режиме ППРЧ осуществляется по сигналам, передаваемым на борт от наземных станций системы единого времени или сигналам приемного устройства (ПУ) КРНС NAVSTAR.
Радиостанция AN/ARC-222 работает в диапазонах частот 30-88 и 108-156 МГц. По сравнению с предыдущей - AN/ARC-186 -новая станция имеет расширенный диапазон рабочих частот, обладает большими функциональными возможностями и обеспечивает закрытую связь как при работе на фиксированных частотах, так и в режиме ППРЧ. Она выполнена на современном технологическом уровне
(на основе микропроцессоров и БИС), что позволяет перепрограммировать станцию и загружать новое программное обеспечение. Ее конструкция обеспечивает легкий доступ к разъемам, предназначенным для подключения разнообразного вспомогательного оборудования (аппаратуры передачи данных и ЗАС: шифратора KY-58 «Винсон», устройства настройки антенн, ПУ КРНС NAVSTAR, устройства ввода шифр-ключей, перепрограммирующих устройств).
Аппаратура системы связи и распределения данных «Джитидс» (Link-16) класса 2Н, терминал AN/URC-107(V), поддерживает формат передачи «Тадил-J» и может обслуживать до 127 абонентов. Система работает в режиме ППРЧ с шифрованием передаваемой информации.
Данный терминал имеет повышенные мощность и скорость передачи данных. Конструктивно он состоит из приемопередатчика, процессорного блока, усилите-
ля мощности, устройства ввода шифр-ключей (KGV-8) и пульта дистанционного управления. Для работы терминала AN/URC-107(V) на самолете установлены две антенны (для систем «ТАКАН» и «Джитидс»).
С помощью данной аппаратуры на вертолеты и самолеты тактической авиации в символьно-цифровой форме передаются: информация о местоположении и курсе своих и неопознанных ЛА; координаты пунктов навигационной привязки на маршруте полета; данные о типе цели (воздушная, наземная или надводная), на которую наводится истребитель; информация о дислокации средств ПВО противника, своих военных базах и аэродромах посадки; данные о дислокации сил и средств сухопутных войск своих и противника, а также данные о линии боевого соприкосновения войск.
В целях обеспечения взаимодействия тактических истребителей F-16C и D с самолетами национальных ВВС и стран НАТО в ходе совместных операций на ТВД на них установлены терминалы «Мидс-ЛВТ» многофункциональной цифровой системы связи и распределения данных «Мидс».
По используемым протоколам обмена данными и режимам работы терминалы системы «Мидс» полностью совместимы с американской системой «Джитидс». Они работают в диапазоне частот 960-1 215 МГц и обеспечивают помехоустойчивый закрытый обмен речевыми сообщениями и данными со скоростью до 2 Мбит/с, в том числе в целях решения задач навигации и опознавания. Применяемый в системе режим многостанционного доступа с временным разделением каналов обеспечивает одновременную работу в одной сети до 128 абонентов, а также позволяет каждому абоненту одновременно работать в нескольких аналогичных сетях.
Программное обеспечение синтезирует наглядную тактическую обстановку, которая отображается на дисплее и дает полное представление о ситуации на ТВД, что позволяет существенно снизить нагрузку на пилота и сократить время принятия решения.
Терминалы системы «Мидс-ЛВТ» имеют модульную конструкцию и открытую архитектуру (основанную на коммерческих стандартах и технологиях), что дает возможность более чем в 2 раза уменьшить
массу, в 3 раза - габариты и стоимость, а также повысить функциональную надежность по сравнению с терминалами системы «Джитидс».
Приемник-дешифратор AN/ARA-63 используется при посадке тактического истребителя на авианосец, при приближении к которому он взаимодействует с корабельной радиостанцией AN/SPN-41. В его состав входят: радиоприемное устройство, декодер и панель управления. Рабочий диапазон частот приемника 14,69-15,51 ГГц разделен на 20 каналов.
На самолетах F-16C и D ВВС США для определения государственной принадлежности ЛА используется аппаратура AN/APX-111 и -113 Мк 12 системы государственного опознавания «свой - чужой».
Главной особенностью данной аппаратуры стало размещение запросчика/ ответчика и ЭВМ в одном блоке. Кроме того, в качестве антенной системы впервые используются установленные на фюзеляже низкопрофильные многоэлементные ФАР, позволяющие осуществлять электронное сканирование лучей диаграммы направленности (ДН) антенны. ЭВМ выполнена на базе процессора 1750. По мультиплексной шине передачи данных стандарта 1553 она подключается к центральной ЭВМ самолета, что позволяет быстро ее программировать. Открытая архитектура аппаратно-программных средств дает возможность их дальнейшей модернизации для обеспечения работы в системе NGIFF. Стоимость одного комплекта аппаратуры составляет 250-370 тыс. долларов.
Бортовой комплекс индивидуальной защиты тактических истребителей F-16C и D состоит из станции предупреждения о радиолокационном облучении, автомата отстрела ложных тепловых целей (ЛТЦ) и дипольных отражателей, а также из аппаратуры постановки помех.
В настоящее время на самолетах F-16C и D станции предупреждения о радиолокационном облучении AN/ALR-69(V) заменяются AN/ALR-56M, которые обладают более высокой избирательностью и точностью обнаружения источника радиоизлучения (ИРИ). Обе станции имеют схожие технические характеристики, способны обнаруживать и распознавать источники непрерывного, импульсного и импульсно-доплеровского излучения со всех направлений в диапазоне 0,3-20 ГГц (возможно расширение до 40 ГГц).
Предварительная обработка принятого сигнала (фильтрация и преобразование на частоту супергетеродинного приемника) и выделение несущей частоты осуществляются в приемниках обнаружения ИРИ, затем он поступает на вход супергетеродинного приемника, состоящего из набора адаптивных цифровых фильтров. Сигнал, поступающий на вход штыревой антенны, усиливается в приемнике выделения несущей частоты и также поступает на вход супергетеродинного приемника, после чего преобразованный и ограниченный по амплитуде сигнал передается в контроллер, где производится его обработка, оцифровка и определение несущей частоты путем сравнивания с имеющейся в памяти библиотекой сигналов. Далее сигнал подается в процессор обработки данных для определения частоты повторения и длительности импульсов, уровня мощности сигнала на входе приемника, времени и направления его прихода.
Пеленг и оценочная дальность до ИРИ выводятся на индикатор, расположенный на приборной панели в кабине экипажа. Для предупреждения пилота подаются звуковой и световой сигналы. В случае необходимости станция выдает команду аппаратуре постановки активных помех или на автомат отстрела дипольных отражателей и ЛТЦ (AN/ALE-47), подключенный по шине передачи данных стандарта 1553. Масса комплекта около 40 кг, стоимость 250-400 тыс. долларов (в зависимости от комплектации).
Аппаратура AN/ALE-47 применяется для создания пассивных помех. Она позволяет использовать четыре типа ловушек с 16 видами наполнителей. При этом в каждом магазине может устанавливаться до пяти разных кассет. Одновременно отстреливается одна - четыре кассеты с каждого магазина. Время готовности автомата к их отстрелу не превышает 5 мс. Пилот может перепрограммировать аппаратуру во время полета. Автомат работает в четырех основных режимах: автоматическом - принятый сигнал сравнивается с базой данных, а затем выбирается наиболее эффективный режим работы и набор кассет; полуавтоматическом - аналогичном автоматическому, но решение об отстреле кассет принимает летчик, ручном - экипаж сам выбирает
режим работы автомата среди заданных алгоритмов; резервном - экипаж может перепрограммировать автомат в полете.
В вычислительный блок поступают данные о положении ЛА и типе ракет (ИРИ), на основе которых принимается решение об оптимальном режиме отстрела кассет.
Для постановки активных помех на самолетах F-16C и D устанавливаются автоматические станции индивидуальной защиты модульного типа AN/ALQ-131 (V). Данная станция размещается в контейнере, разделенном двутавровой балкой, с охлаждением фтор-углеродом. В ее состав входит: цифровое устройство формирования помехи; ЭВМ; широкополосный супергетеродинный приемник с ППРЧ, включающий процессор, который выполняет функции идентификации сигналов и их сортировки по приоритетам. Проверка работоспособности станции осуществляется центральной интегрированной системой CITS (Central Integrated Test System), обнаруживающей отказ оборудования до съемного модуля и отключающей его при необходимости.
Работая совместно с приемником предупреждения о радиолокационном облучении, станция способна автономно обнаруживать и ставить активные помехи ИРИ в диапазоне частот 2-20 ГГц по за-, ранее заданному алгоритму, который вводится во время предполетной подготовки в течение 15 мин. ЭВМ может формировать до 48 различных сигналов. Масса контейнера 300 кг, длина 2,8 м.
Вооруженные силы США приобрели более 1 000 контейнеров стоимостью 1,2 млн долларов. Они также закуплены восемью странами для установки на истребители F-16C и D.
Самолеты F-16C и D оборудованы центральной ЭВМ GAC (General Avionics Computer), разработанной компанией «Нортроп-Грумман».
Навигационный комплекс самолетов F-16C и D включает в свой состав: аппаратуру тактической навигационной системы «ТАКАН», ИНС AN/ASN-139A на основе лазерного гироскопа, радиовысотомер, систему LN-93/LN-100G, выполняющую функции ИНС, и ПУ КРНС NAVSTAR; ПНС LANTIRN.
В настоящее время ПНС LANTIRN (стоимость 4,1 млн долларов) состоит на вооружении большинства стран, закупивших истребители F-16C и D.
В 2001 году командование ВВС США приняло решение о постепенной замене (до 2015-го) устаревшей системы LANTIRN новой прицельной системой «Снайпер XR» (extended Range, разработана специалистами фирмы «Локхид-Мартин»), которая предназначена для обеспечения боевых действий самолетов тактической авиации на больших высотах и в сложных метеоусловиях.
Система позволяет экипажу самостоятельно вести поиск, обнаружение, распознавание и автоматическое сопровождение наземных тактических целей в пассивном режиме на дальности 15-20 км в любое время суток, а также поиск и сопровождение воздушных целей. Лазер третьего поколения дает возможность наводить высокоточное управляемое оружие, в том числе новейшее серии-J, и поражать важные наземные и морские цели (узлы связи, транспортные узлы, заглубленные командные пункты, склады, надводные корабли и т. д.).
Основные элементы системы, за исключением устройства отображения информации, установлены в подвесном контейнере под фюзеляжем самолета. В нем размещены: система кондиционирования, обеспечивающая оптимальные параметры воздуха внутри контейнера; электронные блоки обработки информации от тепло- и телевизионной камер; устройство сопряжения аппаратуры контейнера с бортовой цифровой электронной вычислительной машиной самолета; оптоэлектронный блок, в котором расположены ИК-камера переднего обзора, работающая в диапазоне длин волн 8-12 мкм, телевизионная камера на приборах с зарядовой связью, лазерный дальномер-целеуказатель и лазер-маркер. На дисплее, расположенном в кабине пилота, отображается информация, поступающая от телевизионной и инфракрасной камер в реальном масштабе времени.
Главными особенностями системы «Снайпер XR» являются использование новейших алгоритмов обнаружения и распознавания наземных объектов по получаемому двухмерному изображению и стабилизация оптоэлектронной базы с применением перспективных технологий. Эти разработки позволили повысить точностные характеристики системы более чем в 3 раза по сравнению с используемыми в настоящее время аналогами.
Для предотвращения механического повреждения оптоэлектронных и ИК-сенсоров в передней части контейнера установлено сапфировое стекло, обладающее высокой прочностью и являющееся прозрачным для видимого и инфракрасного диапазонов длин волн.
Модульный принцип установки аппаратуры в контейнере позволил сократить объем аппаратуры (почти в 2 раза по отношению к LANTIRN) и снизить ее массу, а также уменьшить время на ремонт и техническое обслуживание оборудования.
В 2001 году производитель системы «Снайпер XR» фирма «Локхид-Мартин» подписала контракт с ВВС США стоимостью 843 млн долларов на поставку 522 контейнеров и запасных устройств к ним. В июле 2002 года в Норвегию было продано девять комплектов экспортного варианта данной системы, получившей наименование «Пантера», для размещения на самолетах F-16 национальных ВВС.
Для расширения возможностей самолетов F-16СJ по подавлению РЛС противника на них предусмотрен вариант установки системы выдачи целеуказания противо-
радиолокационной ракете AGM-88B HARM HTS (HARM Targeting System), размещаемой в контейнере. Данная система, разработанная фирмой «Рейте-он», предназначена для обнаружения, распознавания ИРИ и выдачи команд целеуказания УР HARM. Для повышения точности определения местоположения источника радиоизлучения предусмотрено совместное использование информации, получаемой от системы HTS, а также от самолетов RC-135 и ЕА-6В. Масса контейнера 41 кг, длина 1,4 м, диаметр 0,2 м.
Основными устройствами отображения информации в кабине тактических истребителей F-16С и D являются многофункциональные дисплеи и индикатор лобового стекла (ИЛС). Кроме того, самолеты оснащаются нашлемными системами индикации.
На ИЛС для работы в темное время суток предусмотрен растровый режим отображения данных с ИК-камеры переднего обзора, а также другой информации в символьной форме. Отсутствие искажений на индикаторе облегчает задачу пилота при атаке цели.
В кабине самолета F-16C установлены два цветных жидкокристаллических дисплея размером 10 х 10 см с разрешающей способностью 480 х 480 пикселей, отображающие: радиолокационную обстановку, состав вооружения, неполадки (левый); тактическую обстановку в заданном районе, летательные аппараты, с которыми поддерживается связь (правый).
Устанавливаемая на самолете на-шлемная система JHMCS позволяет пилоту выдавать команды целеуказания ракетам классов «воздух - воздух» и «воздух - земля» при повороте головы в направлении на цель (находящуюся в зоне видимости) без использования органов ручного управления. Разработка такой системы проводилась специально для обеспечения возможности применения управляемых ракет AIM-9X с тактических истребителей ВВС и ВМС. Она позволяет производить пуск ракеты по цели, находящейся в зоне обзора по азимуту ± 90° от продольной оси ракеты. С помощью новой системы летчик может применять оружие, не изменяя направления полета носителя. Проецируемый (двумя светодиодами) на прозрачное стекло монокуляра визирный
прицел дает возможность летчику производить предварительное наведение оружия. Кроме того, на стекло проецируются параметры движения цели и информация о самолете. Угол поля зрения объектива монокуляра (для правого глаза) составляет 20°. Монокуляр может настраиваться индивидуально под зрение каждого пилота путем приближения на 18 мм и удаления на 16 мм объектива относительно исходного положения. Масса нашлемной системы 1,82 кг, время наработки на отказ 1 000 ч. Стоимость одного комплекта нашлемной системы целеуказания JHMCS, разрабатываемой фирмой «Рейтеон», составляет 270 тыс. долларов. Всего до 2008 года планируется закупить 833 комплекта. НС
MiG-29 Fulcrum против F-16 Viper
Я налетал более 500 часов на МиГ-29 и 2000 часов на F-16 (также я летал на F-15A/C и на F-5E ). Приведенная ниже статья является выдержкой из моей магистерской работы по аэрокосмической технике.
За основу для данного сравнения взята модификация МиГ-29А ( за исключением баков, вмещающих на 200 кг больше топлива, и встроенной аппаратуры РЭБ, МиГ-29С ничем не отличается от МиГ-29А), как самая массовая . В части F-16 взята модификация F-16C Block 40. Хотя это более продвинутая и мощная версия F-16C, она производилась и применялась одновременно с МиГ-29.
Масса МиГ-29 с полной боевой нагрузкой составляет примерно 17460 кг. Сюда входят полностью заправленные внутренние топливные баки, две ракеты AA-10A Alamo, четыре ракеты AA-11 Archer, 150 снарядов для 30-мм пушки и центральный подвесной топливный бак на 1500 л. При тяге каждого двигателя 8437 кгс это дает тяговоруженность 0,97. При аналогичной загрузке в конфигурации для борьбы с воздушными целями F-16 Block 40 может нести четыре ракеты AIM-120 AMRAAM с активным радиолокационным наведением , две ракеты AIM-9M с инфракрасным наведением, 510 снарядов для 20-мм пушки и центральный подвесной топливный бак на 1135 л. При этом его вес составляет 14350 кг. При тяге двигателя 13154 кгс тяговооруженность F-16 составляет 0,92. Читатель должен понимать, что эти значения тяговооруженности приводятся для двигателей, не установленных на самолет. После установки двигателя на самолет его тяга снижается, так как количество воздуха, поступающее к двигателю через воздухозаборник, уменьшается, по сравнению с двигателем, установленным на испытательном стенде. Реальные значения тяговооруженности сильно отличаются по данным различных источников. В среднем для обоих истребителей они составляют около 1. В боевой ситуации подвесные топливные наверняка будут сброшены, чтобы уменьшить вес машины и аэродинамическое сопротивление.
Скорость
Оба самолета показывают отличные результаты в сравнимых конфигурациях. МиГ-29 имеет преимущество в скорости на больших высотах с ограничением 2,3М. Скорость F-16 на большой высоте ограничивается пределом 2,05М, но это ограничение в основном связано с конструкцией воздухозаборников. МиГ-29 имеет воздухозаборники с изменяемой геометрией для управления ударной волной на входе и предохранения двигателя от воздействия сверхзвукового потока. F-16 имеет простой воздухозаборник с фиксированной геометрией и острой верхней кромкой, которая вынесена вперед по сравнению с нижней кромкой. Ударная волна формируется на верхней кромке и предотвращает переход потока внутри воздухозаборника в сверхзвуковой режим.
Максимальная приборная скорость у земли одинакова у обоих самолетов и составляет 1500 км/ч. Для ее достижения подвесной бак должен быть сброшен. Заявленная предельная скорость для подвесных баков составляет 1130 км/ч или 1,6М (1,5М для МиГ-29), смотря, что меньше. Опыт показал, что МиГ-29 вероятно не сможет достичь этого предела без пикирования. F-16 Block 40 легко разгоняется до 1480 км/ч в горизонтальном полете. В данном случае, тяги двигателя хватает для разгона с избытком, так как в испытательных полетах F-16 разгонялся до 1660 км/ч. Скорость ограничивает прочность фонаря кабины пилота. Разогрев вследствие трения о воздух на таких скоростях приводит к тому, что поликарбонат, из которого изготовлен фонарь, размягчается, и в итоге может разрушиться.
Маневренность
Как МиГ-29, так и F-16 рассчитаны на максимальную перегрузку 9 g. До выработки подвесного топливного бака максимальная перегрузка для МиГ-29 ограничивается 4 g, а для F-16 — 7 g. У МиГ-29 также при скорости более 0,85М максимальная перегрузка ограничивается 7 g, в то время как F-16 с пустым (или сброшенным) подвесным топливным баком имеет ограничение 9 g независимо от скорости или числа М. Для МиГ-29 это ограничение диктуется прочностью вертикального оперения. Согласно заявлениям МАПО МиГ-29 может выдерживать перегрузки до 12 g без повреждения планера. Данное заявление вероятно выдает желаемое за действительное. Немецкие Люфтваффе, которые эксплуатировали МиГ-29 в очень агрессивной манере в плане пилотажа, столкнулись с образованием трещин в основании вертикального оперения. F-16 действительно может превышать 9 g без повреждения планера. В зависимости от конфигурации, допускались мгновенные перегрузки до 10,3 g.
Управление
Из всех четырех истребителей, на которых я летал, МиГ-29 имеет худшую систему управления. Гидравлическая система управления использует комбинацию пружин и шкивов для имитации изменения сил на органах управления при различных скоростях и высотах полетов. Существует система повышения устойчивости, которая облегчает управление, но делает реакцию самолета на действия пилота слишком вялой. По моему мнению, при отключении этой системы истребитель становится более отзывчивым. К сожалению, это разрешается делать только для демонстрационных целей, так как при этом отключается также система ограничения углов атаки. Усилия на ручке управления сравнительно небольшие, но она требует большего движения для получения требуемого ответа. Это только добавляет самолету вялости. Во время всего полета ручка управления дергается случайным образом в диапазоне примерно полдюйма. Полет на МиГ-29 требует постоянного внимания. Если пилот убирает руку с дросселя, он скорее всего не останется на том же месте, а самопроизвольно сдвинется назад, вплоть до крайнего положения.
На МиГ-29 относительно легко летать во время всех этапов полета, таких как взлет, набор высоты, крейсерский полет и посадка. Однако пилот должен напряженно работать, чтобы заставить истребитель делать то, что он хочет. Это особенно очевидно при агрессивном маневрировании, полете в строю и при стрельбе из пушки. Для успешной стрельбы в воздухе требуется очень точное прицеливание. Качество управления на МиГ-29 ни в коей мере не ограничивает возможность выполнения его задач, но резко повышает нагрузку на пилота. С другой стороны, цифровая система управления F-16 с четырехкратным резервированием является чрезвычайно гибкой, точной и отзывчивой на всех режимах полета.
У МиГ-29 нет системы автотриммирования, как у F-16. Триммирование самолета — это практически недостижимое состояние блаженства на Fulcrum. Триммирование очень чувствительно к изменению скорости и тяги двигателей, и требует постоянного внимания.
Система управления МиГ-29 также включает ограничитель угла атаки, который ограничивает его величиной 26 °. При достижении самолетом этого предела поршни в основании ручки управления толкают ее вперед и уменьшают угол атаки примерно на 5°. Ограничитель можно пересилить, однако для этого требуется усилие 17 кг на ручке управления. Хотя это не так уж опасно, и иногда может быть полезно в тактическом плане, необходимо помнить о том, что не нужно пытаться кренить самолет элеронами при угле атаки более 26 °. В этом случае лучше управлять креном с помощью рулей высоты, так как элероны вызывают нежелательные рысканья при больших углах атаки. У F-16 лимит угла атаки 26 ° ограничен электроникой. Хотя пилот не может вручную изменить это ограничение, в определенных условиях его можно превысить, при этом есть риск выхода из управляемого полета. В этом недостаток F-16, но это запас прочности, обусловленный его недостаточной продольной устойчивостью. Оба самолета имеют верхний предел угла атаки примерно 35°.
Сценарий боя
В конечном итоге сравнение двух истребителей сводится к бою между ними. После того, как рухнула берлинская стена, объединенной Германии достались 24 МиГ-29 ВВС ГДР. Уроки капитализма не прошли даром для МАПО-МиГ (производителя Fulcrum), которое увидело в этом возможность напрямую сравнить МиГ-29 с западными истребителями во время тренировок и учений НАТО. МАПО быстро начало хвалиться тем, насколько МиГ-29 лучше F-15 и F-16 в учебных воздушных боях. Они утверждали, что комбинация улучшенных средств обнаружения, оружия, а также небольшой радиолокационной заметности позволила МиГу превзойти западные истребители. Однако в ранний период эксплуатации МиГ-29 в НАТО ставилась задача оценить его возможности, а не выяснить результаты реальных боев. Западная пресса также быстро подхватила эту тему.
Если МиГ-29 и F-16C сойдутся лицом к лицу в воздушном бою, их радары смогут обнаружить друг друга на сравнимых дистанциях. F-16, вооруженные AIM-120 AMRAAM, будут иметь возможность выстрелить первыми на дистанции, более чем в два раза превосходящей максимальную дальность пуска для МиГ-29. Один F-16 способен сопровождать несколько целей одновременно. Радар МиГ-29 не дает такой возможности. Если в бою участвует более одного F-16, пилот МиГ-29 не сможет определить, радар которого из них его захватил, и сможет действовать только против одного из соперников. Пилот F-16 уже на первом проходе может запустить ракеты AMRAAM по нескольким МиГам и сопровождать ракеты до активации их систем самонаведения. Он может сорвать захват и уйти, или продолжить сближение до визуального контакта, чтобы задействовать ракеты с инфракрасным наведением и пушку. Пилот МиГ-29 должен сблизиться с противником на дистанцию около 24 км, с которой он сможет применить свои ракеты средней дальности. Alamo — это ракета с полуактивным наведением, которую необходимо сопровождать до поражения цели. Фактически, к тому моменту, когда МиГ-29 сблизится с противником на дистанцию пуска Alamo, останутся считанные секунды до его встречи с AMRAAM. Преимущество на стороне F-16.
Что если оба пилота решат сразиться в ближнем бою? F-16 должен иметь начальное преимущество, так как он знает точную высоту Fulcrum и у него есть отметка цели на ИЛС в дополнение к визуальному обзору. Двигатели МиГ-29 сильно дымят, что облегчает его обнаружение. Еще одно преимущество F-16 — каплеобразный фонарь с обзором на 360°. ИЛС МиГа не сильно помогает пилоту в обнаружении F-16, который к тому же имеет небольшие размеры и бездымный двигатель. Пилот МиГ-29 сидит в кокпите слишком низко, а видимость в позиции между 4 и 7 часами практически отсутствует.
Диаграммы, показывающие сравнение реальных маневренных характеристик этих самолетов, засекречены. Однако опыт показывает, что они имеют сравнимые начальные скорости разворота. Однако МиГ-29 страдает из-за более высокого темпа потери скорости вследствие большего индуктивного сопротивления планера при маневрировании с высокими перегрузками. Пилоты F-16, летавшие против МиГ-29, подтверждают, что F-16 способен дольше поддерживать высокие значения g. В результате преимущество в скорости разворота переходит в позиционное преимущество F-16.
Кроме того, F-16 намного проще в управлении и более отзывчив на малой скорости. Максимальная скорость крена МиГ-29 составляет 160° в секунду. На малой скорости она уменьшается до 20° в секунду. В сочетании с длинным ходом ручки управления это приводит к тому, что Fulcrum очень вял на малых скоростях. Маневрировать, чтобы прицелиться из пушки на малой скорости на нем очень сложно. Для сравнения, скорость крена F-16 на малых скоростях составляет немного больше 80° в секунду.
Много писали и теоретизировали о так называемом маневре «кобра», который приводит в восторг зрителей на авиашоу. В МАПО утверждали, что ни один западный истребитель не способен его повторить. Они также утверждали, что «кобра» может использоваться для срыва сопровождения радара вражеского истребителя (в результате уменьшения скорости РЛС не может отслеживать допплеровское изменение частоты) или для прицеливания. Западные пилоты будут рады предоставить МиГ-29 возможность самому потерять скорость при выполнении этого маневра. Тот факт, что этот маневр запрещен в руководстве по летной эксплуатации, подтверждает, что это просто трюк. Lambeth — первый американский пилот, получивший возможность полетать на МиГ-29, говорил, что даже пилот этого Fulcrum признал, что для этого маневра требуется специально подготовленный самолет, а его выполнение в строевых частях запрещено.
Еще один маневр, который выполнялся на МиГ-29 во время его демонстрации на Западе — так называемое «скольжение на хвост». Нос самолета поднимается до вертикали, при этом скорость самолета падает. В конце концов Fulcrum начинает скользить вниз на хвосте, пока нос его не опускается до горизонтального положения, и самолет продолжает нормальный полет. Советы хвастали, что этот маневр демонстрирует надежность двигателей, так как у любого западного двигателя при таком маневре начнется помпаж. Первый маневр, который мне продемонстрировали во время обучения на F-15, был «скольжение на хвост». Помпажа двигателей не наблюдалось.
МиГ-29 имеет свои сильные стороны. Пилот может пересилить ограничитель угла атаки. Это особенно полезно при вертикальном маневрировании или в последней отчаянной попытке достать противника или избежать попаданий. Нашлемная система целеуказания и AA-11 Archer делают МиГ-29 смертельно опасным противником в ближнем бою. AA-11 намного лучше американской AIM-9M. Только повернув голову, пилот МиГа может навести Archer на цель. Единственное ограничение состоит в том, что пилот на самом деле не знает, куда в данный момент наведена головка Archer. Поэтому невозможно определить, захватила ракета цель, или тепловую ловушку, или какое-либо еще горячее пятно на фоне (примечание: AIM-9X, которой вооружены F-15C, а с 2007 года и F-16, намного лучше AA-11).
Используя комбинацию нашлемной системы наведения и ракеты Archer, пилоты МиГ-29 наслаждались победами в большинстве учебных боев один на один. В таком стерильном окружении, когда самолеты с самого начала находятся в пределах визуальной видимости, МиГ-29 имеет большое преимущество. Не потому, что он маневреннее, чем F-16. Интеграция оружия/сенсоров ч нашлемной системой наведения и Archer намного упрощают пилоту МиГ-29 применение ракет в ближнем бою. Мой единственный воздушный бой один на один против МиГ-29 (на чем то ином, чем другой МиГ-29) был на F-16 Block 52 против немецкого МиГ-29 на авиабазе Неллис, штат Невада. F-16 имел преимущество как в разгоне, так и в маневрировании, в любой ситуации.
Пушка МиГ-29 очень точная, пока цель не пытается уклониться. В случае маневрирующей цели требуются большие корректировки, чтобы вновь поймать ее. Учитывая неточную реакцию самолета на действия пилота, задача усложняется. Это очень важно при использовании пушки. Хотя Fulcrum оснащен 30-мм пушкой, начальная скорость снарядов такая же, как у 20-мм пушки F-16. Эффективная дальность стрельбы из пушки у МиГ-29 на самом деле меньше, чем у F-16, так как 20-мм снаряды имеют лучшую аэродинамику и в меньшей степени теряют скорость.
Если бой длится достаточно долго, МиГ-29 оказывается в невыгодном положении. Он должен быстро уничтожить врага или найти способ выйти из боя. Емкость внутренних баков МиГ-29 всего на 135 кг больше, чем у F-16, а два двигателя расходуют топливо очень быстро. В кокпите нет топливных расходомеров. Используя часы и датчик уровня топлива, можно замерить, что на полном форсаже МиГ-29 расходует топливо в 3,5 — 4 раза быстрее, чем F-16. Мой самый короткий боевой вылет на МиГ-29 составил 16 минут от отпускания тормоза до приземления.
Не нужно забывать, что истребители сражаются не в вакууме. Сравнение «один на один» - это одно, но еще большую роль играет включение в бой других участников и ситуационная осведомленность. Отсутствие инструментов для получения информации о тактической обстановке в МиГ-29 становится все более важным фактором с увеличением количества участников воздушного боя. Слабый радар и ИЛС, плохая эргономика кокпита увеличивают нагрузку на пилота и являются причиной его плохой осведомленности об окружающей обстановке. Мой опыт показывает, что результаты воздушного боя один на один в пределах визуальной видимости определяется в большей степени мастерством пилота, чем качествами самолета.
В сценариях с участием нескольких самолетов, таких как стандартная тренировочная миссия четыре на четыре, преимуществом обладает сторона, которая имеет лучшую ситуационную осведомленность. В таких миссиях F-15 и F-16 всегда превосходят МиГ-29. В таких условиях у них практически нет возможности использовать потенциал комбинации нашлемной системы целеуказания и Archer. Дизайн МиГ-29 являлся результатом советского взгляда на тактическую авиацию и отражал уровень технологий, доступный для их авиационной промышленности. Предполагалось, что пилоту не требуется знание тактической обстановки. Главным способом управления считалось наведение с земли. Работа пилота заключалась в следовании инструкциям. Даже система передачи данных в МиГ-29 не предназначалась для повышения ситуационной осведомленности пилота. Он просто получал параметры цели от наземного контролера. Если связь с контролером прерывалась, его возможности действовать автономно были очень ограничены. Западные пилоты имеют все необходимые инструменты для принятия независимых тактических решений. Командиром миссии является пилот. Все остальные могут ему помогать, но не командовать им. Если пилот F-16 потеряет связь со средствами поддержки, такими как самолет ДРЛО E-3, он имеет все средства, необходимые для завершения миссии в автономном режиме.
Боевая история МиГ-29 говорит сама за себя. Американские F-15 и F-16 сбивали их всякий раз, когда встречались с ними в бою (голландский F-16 сбил МиГ-29 во время проведения операции Allied Force). Единственные известные «победы» МиГ-29 имели место во время операции Desert Storm, когда иракский МиГ-29 сбил своего ведомого, и на Кубе — была одержана победа над двумя «могучими» Цесснами. Были ли еще победы МиГ-29? Только не над F-15 или F-16.
Разработанный и построенный для борьбы с американскими истребителями четвертого поколения, МиГ-29 с самого начала был технологически и концептуально недоработан. Его боялись на Западе вплоть до распада Советского Союза, хотя на самом деле он был только постепенным улучшением более ранних советских истребителей, на замену котором он пришел. О его недостатках свидетельствуют более чем скромные объемы продаж по сравнению с западными аналогами. Немецкие пилоты, летавшие на МиГ-29, говорят, что он хорошо смотрится на авиашоу, но они не хотели бы воевать на нем. Продвинутые модификации, такие как СМТ и МиГ-33? Определенно они лучше, но кто-нибудь купил хоть один?
Истребителю F-16 Fighting Falcon удалось стать наиболее распространенной машиной четвертого поколения. Достижению такого результата способствовали тактико-технические характеристики и доступная стоимость. Для ряда государств самолеты поставлялись по лизинговым схемам.
На лето 2016 года общие поставки машин составили не менее 4570 самолетов. А учитывая, что производство продолжается, то число построенных истребителей F-16 может перевалить за 5 тыс. экземпляров. Одновременно, машина является одним из лидеров по аварийности. Так что это за машина?
История разработки
Разработка нового проекта легкого истребителя для американских ВВС началась в рамках конкурсной программы, объявленной в самом начале 1972 года. На предложение откликнулись пять ведущих авиастроительных корпораций, причем Northrop представила сразу два варианта самолета. Рассмотрение черновых проектов заняло месяц, и в марте были объявлены финалисты – General Dynamics и Northrop. Руководство ВВС заключило с компаниями контракты на постройку прототипов машин YF-16 и YF-17.
Параллельно свет увидели требования флотской авиации, которым требовался многоцелевой палубный штурмовик (с возможностью применения в роли истребителя) и перехватчик палубного базирования. По странному стечению обстоятельств, конкурентами в этих проектах оказались все те же фирмы General Dynamics и Northrop. С целью сокращения затрат и ускорения разработки родилась идея унификации проектов наземных и палубных машин.
Командование ВВС одобрило использование наработок по палубным машинам только осенью 1972 года, а технические проекты были готовы к концу года.
Конструкторские работы и постройка прототипов самолета заняли несколько лет, в ходе которых армейская авиация отдала предпочтение разработке General Dynamics. Первый прототип будущего истребителя F-16 совершил пробег по аэродрому в январе 1974 года. Причем в ходе пробежки возникла аварийная ситуация, и летчик был вынужден взлететь на новой машине.
Серийный выпуск F-16А начался с 1975 года, двумя годами позже появился вариант с двухместной кабиной F-16B. С 1993 года машины Fighting Falcon поставляются под маркой Lockheed, которая стала владельцем компании General Dynamics. Производство велось не только в США, но и в Европе и Турции. Для сборки самолетов в Европе был создан международный консорциум, в который входили поставщики из стран-участниц альянса НАТО.
Конструкция и вооружение
Истребитель F-16 построен по стандартной аэродинамической схеме со средним расположением плоскости крыла на фюзеляже. Горизонтальное хвостовое оперение самолета полноповоротное. В составе конструкции использованы алюминиевые и титановые сплавы, а также стальные и углепластиковые детали.
С целью снижения заметности для радиолокационных станций применены специальные покрытия, наносимые на внутреннюю часть панелей фюзеляжа. Аналогичное по назначению покрытие нанесено на фонарь кабины пилота, который сидит в катапультном кресле.
Кликни для увеличения чертежей Перед пилотом расположен индикатор, отображающий данные о полете и обеспечивающий прицеливание. Бортовая РЛС обеспечивает обнаружение целей на расстоянии 37 км в нижней полусфере. На борту установлен автоматический компьютер, анализирующий воздушную обстановку.
Трапециевидное крыло американского истребителя F-16 сопряжено с фюзеляжем плавным переходом, который улучшил аэродинамику самолета и увеличил подъемную силу крыла при определенных углах атаки.
Параллельно удалось увеличить емкость внутренних топливных баков, находящихся в крыле и фюзеляже машины.
Механизация кромок крыла автоматическая, в зависимости от скорости полета. Для увеличения дальности полета возможна дозаправка в воздухе, топливоприемник установлен на фюзеляже за кабиной пилота. Допускается установка подвесных топливных баков с объемом до 5542 л.
Почти все построенные самолеты F-16 оснащены турбореактивным двигателем Pratt-Whitney F100 различных модификаций. Турбина расположена в хвостовой части фюзеляжа, имеет форсажную камеру.
В зависимости от модификации установка обеспечивает взлетную тягу от 10800 до 13200 кг. Воздухозаборник двигателя расположен в отдельном канале под кабиной пилота истребителя. Шасси имеет три опоры, которые убираются в специальные ниши.
Стрелковое вооружение на самолете F-16 представлено 20-мм револьверной , установленной на боковой части корпуса в зализе крыла. Блок из шести стволов раскручивается гидравлическим приводом. Боекомплект состоит из 511 снарядов, которых хватает на несколько коротких очередей. Возможна внешняя установка 30-мм пушки, размещенной в контейнере типа GPU-5/A.
Внутри самолета F-16, а также на его внешней поверхности и под крыльями имеется девять точек подвески:
- центральная, предназначенная для оружия весом до 1000 кг;
- внутренний отсек, имеет две точки для подвеса вооружения весом по 2041 кг;
- две центральные крыльевые точки, рассчитанные на груз 1587 кг;
- две внешние точки на крыле, предназначенные для установки вооружения весом по 318 кг.;
- на законцовках крыла есть возможность подвеса двух единиц вооружения весом по 193 кг.
В состав подвесного оружия истребителя входят ракеты категории «воздух-воздух» (моделей AIM-7/9/120/132, Python 3/4, Magic 2 и другие). Возможна установка ракет «воздух-земля» нескольких модификаций. Всего возможно подвесить до шести ракет. Бомбовое вооружение самолета F-16 может состоять из свободнопадающих бомб моделей Mark 82/83/84.
Возможно использование корректируемых боеприпасов GBU-10/12/15/22/27/31. Допустимо применение кассетных бомб CBU-103/104/105.
Модификации F-16 и страны-эксплуатанты

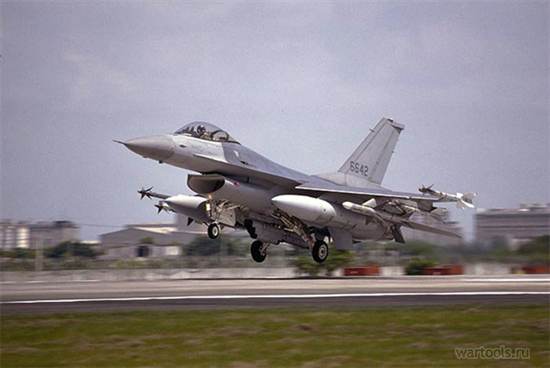

Машины F-16A/B выпускались в нескольких модификациях (так называемый Block). Отличием версии В является двухместная кабина, благодаря которой самолет применяется для обучения пилотов. Самыми первыми стали Block 5 и 10, построенные до 1980 года.
Начиная с Block 15, стал использоваться кондиционер воздуха в кабине пилота, и расширились возможности точек подвески. По мере введения нового вооружения и узлов выпускались новые партии машин и модернизировались уже построенные. В настоящее время старые машины постепенно переоборудуются в беспилотные мишени под обозначением QF-16.
Начиная с Block 25, в серию пошел улучшенный вариант самолета F-16C/D, оборудованный новой бортовой радиолокационной станцией и модернизированное пилотажное оборудование. Индекс D присвоен двухместному учебно-боевому варианту. На Block 30 применили турбореактивный двигатель General Electric F110.
В конце 1988 года появился вариант истребителя Block 40/42, предназначенный для действий в ночное время. Самолет оснащался радаром LANTIRN и системой проецирования информации на лобовое стекло фонаря кабины. Последний вариант F-16 – Block 50/52 строится с 1990 года.
За счет увеличенной тяги удалось улучшить разгонные и маневренные характеристики машины. На базе этой версии создана модификация Block 50D/52D, предназначенная для борьбы с радиолокаторами противника. На основе Block 52 разработан двухместный вариант самолета F-16I, поставляемый для ВВС Израиля.
В 1977 году в администрации президента Джимми Картера родилась идея запрета поставок на экспорт машин, аналогичных используемым в США. Для этого был разработан «урезанный» вариант F-16/79 FX Export Fighter, оснащенный силовой установкой, аналогичной истребителю F-104/F-4.
Новый турбореактивный двигатель имел напряженный термический режим работы, поэтому конструкцию фюзеляжа усилили жаропрочными вставками, увеличившими вес на 900 кг. Применение упрощенного двигателя позволило сократить стоимость самолетов на 11%.
Был построен прототип, но развития проект не получил из-за прихода администрации нового президента.
Машина состоит на вооружениине только ВВС США, хотя именно Америка имеет наибольшее количество строевых F-16. В 2012 году в списках числилось более 1200 машин различных версий. Крупным эксплуатантом является Турция, закупившая лицензию на производство истребителей. Различные модификации самолета F-16 числятся в составе вооруженных сил ряда государств Европы, Южной Америки, арабских государств. В Италии машины использовались по программе лизинга.
Характеристики F-16 в сравнении с другими машинами
Сравнение параметров американского самолета и показывает, что по ряду параметров отечественная машина не уступает иностранной технике. Это было подтверждено в ходе воздушных боев над Афганистаном.
| F-16С Block 52 | МиГ-23МФ | МиГ-29 | |
|---|---|---|---|
| Длина, мм | 15030 | 16710 | 17320 |
| Размах крыла, мм | 9450-10000 | 7780-13970 | 11360 |
| Высота, мм | 5090 | 4820 | 4730 |
| Максимальный взлетный вес, кг | 21772 | 18400 | 18480 |
| Скорость, км/час | 2120 (на 12200 м) | 2500 | 2450 |
| Потолок, м | 15240 | 17500 | 18000 |
| Радиус действия, км | 1361-1759 | 1450 | 1430-2100 |
Преимуществом машины F-16 является большая тяга двигателя, обеспечивающая тяговооруженность на уровне 1,13 кгс/кг. Благодаря этому самолет быстро разгоняется и обладает хорошей маневренностью.
Тот же российский истребитель МиГ-29, имея два двигателя, имеет тяговооруженность не более 1,09 кгс/кг.
Боевое применение
Первыми F-16, вступившими в бой, стали машины ВВС Израиля. Это произошло весной 1981 года, когда ракетами были сбиты два сирийских вертолета, которые обеспечивали снабжение сил Организации Освобождения Палестины на территории Южного Ливана. Следующей операцией стал налет на ядерные объекты на территории Ирака.
Самолеты F-16А осуществили сброс свободнопадающих авиабомб весом по 450 кг, находясь под прикрытием истребителей F-15A. Слабость противовоздушной обороны Ирака не позволила обнаружить израильские машины, поэтому потерь они не понесли.
Летом 1981 года произошел воздушный бой израильского самолета F-16, ставший первым боестолкновением для истребителя. Жертвой стал МиГ-21 из состава ВВС Сирии. Масштабные бои между израильскими и сирийскими летчиками развернулись год спустя – в долине Бекаа на территории Ливана.
К этому времени относится и первая потеря истребителя F-16A, который был уничтожен ракетой класса «воздух-воздух» Р-23Р, пущенной с МиГ-23МФ.
Следующей ареной боевого применения стал конфликт Венесуэлы и Колумбии в 1987 году. К этому времени в вооруженных силах Венесуэлы было несколько десятков машин F-16A и B. До реальных боевых столкновений дело не дошло.
Позднее венесуэльские машины принимали участие в противодействии мятежу 1992 года. В 2013 и 2015 году отмечены случаи использования самолетов против легкомоторной авиации наркокартелей, использующейся для вывоза наркотиков.
В последние месяцы 1985 года самолеты F-16A поступили на вооружение ВВС Пакистана. Машины базировались на аэродромах вдоль афганской границы. Пакистанские самолеты проводили регулярные пуски ракет по советским и афганским машинам, находясь на своей территории. Ответный огонь открывать не разрешалось.
Подобная тактика привела к потере нескольких Су-22 и Ан-26. Весной 1987 года один из пакистанских F-16A был сбит в ходе воздушного боя с МиГ-23МЛД. Боестолкновения с самолетами ВВС Пакистана продолжались вплоть до вывода советских войск с территории Афганистана. Именно машиной F-16A был сбит в конце лета 1988 года штурмовик Су-25, который пилотировал А. Руцкой.
Пакистанские истребители позднее приняли участие в конфликте с Индией. Официальной информации по потерям нет. Начиная с 2001 года над Афганистаном стали применяться F-16 сил НАТО, используемые в борьбе с террористическими организациями.
Истребители F-16A и C использовались США в войне в Персидском заливе в 1991 году. Машины применялись для ударов по наземным целям. Из-за противодействия со стороны иракской армии бомбардировки выполнялись с большой высоты, что снизило эффективность ударов. Официально было потеряно шесть машин, но неофициальные данные говорят о том, что потери были в 3-4 раза выше.
Самолеты применялись в Ираке и после войны для контроля запретных зон. Позднее машины участвовали во вторжении сил коалиции в Ирак. С 2003 по 2008 год в Ираке были потеряны пять самолетов.
Позднее истребители F-16 из состава ВВС НАТО использовались на Балканах. Там стали применяться корректируемые авиабомбы, повысившие точность наносимых ударов. В 1999 году в арсенале появились бомбы с графитовым наполнителем, предназначенные для поражения линий электропередач и электростанций. В ходе боев в 1994-95 года и в 1999 были сбиты несколько самолетов F-16.
Турецкие самолеты участвовали в боях против курдов, а также использовались в конфликте с Грецией. Причем им противостояли такие же машины греческих ВВС. Всего враждующие стороны потеряли по три самолета.
Именно один из истребителей F-16 турецких ВВС сбил в конце осени 2015 года российский бомбардировщик Су-24М.
Турецкие F-16 участвовали в ходе восстания 2016 года.
В 2001 году израильские самолеты вновь приняли участие в боевых действиях. Удары наносились по Палестинской автономии в рамках борьбы с террористическими ячейками.
В 2003 году состоялся налет на лагерь боевиков «Исламский Джихад», расположенный на территории Сирии. В последние годы машины F-16 использовались для ударов по Сектору Газа (в 2016 и 2017 году) и Сирии. В ходе атаки в феврале 2018 года один из израильских истребителей F-16I был сбит.
Выводы
С момента первого полета самолета F-16 прошло уже более 40 лет, но заложенный в конструкцию потенциал развития позволил истребителю остаться востребованным и сегодня. Несмотря на создание машин пятого поколения (тот же F-22), старая машина остается на вооружении США и многих государств.
Одной из причин является низкая стоимость – в три раза меньше, чем у новейших машин.
Кроме того, нельзя сбрасывать со счетов пониженные эксплуатационные расходы и наличие обученного персонала.
Одним из направлений дальнейшей модернизации парка самолетов является доработка до стандарта F-16V (Viper). Новый вариант истребителя оснащается радиолокационной станцией с активной фазированной решеткой, улучшенным компьютерным и пилотажным оборудованием. В любом случае, пройдет еще не один год, прежде чем с вооружения будет снят последний «Атакующий сокол».
Видео
