Среди всего многообразия стрелкового оружия, созданного конструкторами в прошлом столетии, можно особо выделить отдельные образцы, оказавшие наибольшее влияние на дальнейшее развитие оружейного дела. Появление некоторых из них можно назвать настоящей поворотной точкой в истории развития стрелкового оружия. Ярким примером этому может стать история первой штурмовой винтовки Sturmgewehr (Stg.44), которую можно смело назвать предшественницей и вдохновительницей появления таких легендарных видов оружия, как автомат АК-47 и винтовка FN FAL.
Немецкая автоматическая винтовка Sturmgewehr 44 была действительно хороша для своего времени: на этом оружии впервые было предусмотрено место для установки подствольного гранатомета, оптического прицела, других навесных устройств. Согласно легенде, название для этого оружия (Sturmgewehr, что значит «штурмовая винтовка») придумал лично Гитлер. Однако все вышеперечисленное это не более чем вишенки на торте, наиболее важным достижением Stg.44 стал его боеприпас, который вызвал настоящую революцию в оружейном деле.
Штурмгевер действительно был элитным оружием. Для него даже был разработан первый в мире инфракрасный прицел ночного видения Zielgerät 1229 Vampir. Он состоял из самого прицела (весил 2,25 кг) и аккумуляторной батареи (13,5 кг), которую бойцы носили в деревянной коробке за плечами. Вампир активно применялся в последний год войны, хотя дальность его действия не превышала ста метров.
История создания этого оружия началась задолго до Второй мировой войны, еще в середине тридцатых годов прошлого столетия.
Немного истории
После того как нацисты пришли к власти в Германии, началось стремительное перевооружение немецкой армии. Оно коснулось и стрелкового вооружения. Армейское руководство Германии хотело иметь более совершенное стрелковое оружие, чем имели их потенциальные противники. Одним из перспективных направлений развития стрелкового вооружения немцы считали создание промежуточного патрона, а также новых оружейных систем под него.
На тот момент все армии мира использовали либо пистолетные, либо винтовочные патроны. Винтовочный боеприпас имел отличную точность и дальность стрельбы, но был излишне мощным. Это приводило к увеличению массы оружия, к его усложнению, к уменьшению количества боезапаса, который боец мог взять с собой. Дальность полета винтовочной пули достигала двух километров, хотя большая часть огневых контактов происходила на дистанциях 400-500 метров. К тому же производство таких боеприпасов требовало больше ресурсов.
Винтовочный патрон очень плохо подходил для создания автоматического оружия.
Пистолетный патрон был недостаточно мощным, да и баллистику его трудно назвать идеальной. Он эффективен на дистанциях до 200 метров, что явно недостаточно для основного оружия пехотинца. Многочисленные пистолеты-пулеметы, сделанные до войны и во время нее, являлись ярким тому подтверждением.
Работы над созданием промежуточного боеприпаса велись с начала двадцатого века, но создать первый серийный образец удалось немцам: в 1940 году оружейная компания Polte создала промежуточный патрон 7,92×33 мм Kurz.
Еще перед началом войны в Германии была создана концепция перевооружения армии оружием, созданным под промежуточный патрон. На тот момент немецкая армия имела три основных вида стрелкового оружия: пистолет-пулемет, магазинную винтовку и ручной пулемет. Новое автоматическое оружие, сделанное под промежуточный патрон, должно было полностью заменить пистолет-пулемет и магазинную винтовку, а также частично ручной пулемет. Немецкие военные рассчитывали с помощью нового оружия значительно увеличить огневую мощь стрелковых соединений.
В 1938 году Управление вооружений вермахта заключила с оружейной компанией C.G. Haenel, владельцем которой был Хуго Шмайссер, контракт на создание автоматического карабина под новый промежуточный патрон. Новое оружие получило аббревиатуру MKb.
В начале 40-го года он передал своим заказчикам первые образцы нового оружия, сделанного под патрон 7,92×33 мм Kurz. В том же году аналогичное задание получила и другая известная немецкая оружейная компания – фирма Walther.
В самом начале 1942 года обе компании представили свои доработанные образцы MKb (MKbН и MKbW), они были представлены Гитлеру. Оружие, созданное в компании Walther, было признано слишком сложным и капризным. Образец Шмайссера обладал более простым устройством и прочной конструкцией, он был более удобен в разборке, обладал лучшими характеристиками.
Новое оружие получило обозначение MKb.42 и для проведения дальнейших испытаний было отправлено на Восточный фронт. Фронтовые испытания окончательно подтвердили превосходство образца, созданного компанией Haenel, но военные потребовали внести в конструкцию некоторые изменения.
К середине 1943 года винтовка Шмайссера была принята на вооружение и ей в очередной раз поменяли название. Теперь это оружие обозначалось аббревиатурой MP-43A (MP-431). Было изготовлено более 14 тысяч единиц подобного оружия. Затем последовала еще небольшая доработка оружия, оно получило наименование MP-43 и практически не менялось до самого конца войны. В начале 1944 года винтовка получила новую аббревиатуру – МР-44.
В сентябре 1943 года новая винтовка была подвергнута масштабным войсковым испытаниям, им была вооружена 5-я танковая дивизия СС «Викинг» на Восточном фронте. Новая автоматическая винтовка получила самые лестные отзывы, она существенно повышала огневую мощь пехотных подразделений.
После этого новое оружие было продемонстрировано Гитлеру. До этого он получил большое количество прекрасных отзывов о нем от генералов и руководства военно-промышленного комплекса Германии. Дело в том, что Гитлер был против разработки и принятия на вооружения винтовки нового класса. Зато, считается, что окончательное название этой автоматической винтовки - «штурмовая винтовка» или StG.44 – было придумано лично фюрером.
Штурмгевер поступал на вооружение Ваффен-СС и отборных частей вермахта. Всего до конца войны успели изготовить около 400 тысяч единиц этого оружия (для сравнения, МР-38/40 было выпущено за всю войну около 2 миллионов штук). Это оружие стало появляться только на заключительном этапе войны и не имело существенного влияния на ее ход. Проблемой стало не его количество (оно довольно внушительно), а недостаток боеприпасов для Stg.44.
Катастрофическую ситуацию с боеприпасами для новой штурмовой винтовки отмечают в своих мемуарах и немецкие генералы. Однако в целом Stg.44 показало себя с наилучшей стороны и по точности, и по простоте конструкции, и по своей технологичности.
Штурмгевер после окончания войны использовался полицией ГДР, армией ФРГ, вооруженными силами еще нескольких европейских стран. Есть информация, что в Сирии склады, где находились несколько тысяч единиц этого оружия, были захвачены оппозицией и сейчас эти автоматы активно используются обеими сторонами конфликта.
Описание устройства
Автоматика Stg.44 работает за счет отвода части пороховых газов из канала ствола. Газы двигают назад затворную раму с затвором. Запирание канала ствола производится за счет перекоса затвора.
Ударно-спусковой механизм куркового типа. Stg.44 способен вести как одиночный огонь, так и огонь очередями. Предохранитель блокирует спусковой крючок.
Питание производится из коробчатого двухрядного магазина с емкостью 30 патронов. Прицел секторный, он позволяет вести стрельбу на дистанцию до 800 метров.
Возвратная пружина размещается внутри деревянного приклада, делая невозможным создание модификации со складным прикладом.
Преимущества и недостатки Stg.44
Штурмгевер можно назвать революционным образцом стрелкового оружия. Однако, как и у любого нового оружия, у Stg.44 были свои «детские болезни». Устранить их у разработчиков просто не хватило времени. Кроме того, не следует забывать, что Stg.44 первым оружием подобного рода.
Недостатки:
- слишком большой вес по сравнению с обычной винтовкой;
- хрупкость ствольной коробки;
- неудачные прицельные приспособления;
- слабая пружина в магазинах;
- отсутствие цевья.
Преимущества:
- отличная точность стрельбы на ближних и средних дистанциях;
- удобство и компактность;
- отличная скорострельность;
- хорошие характеристики боеприпаса;
- универсальность в боевых условиях.
Как можно заметить, недостатки Stg.44 не являются критичными, и их можно было легко устранить, проведя лишь небольшую модернизацию оружия. Но времени на исправление ошибок у немцев не было.
Некоторые эксперты считают, что если бы Stg.44 появился на несколько лет раньше, то война могла иметь другой финал. Но история не терпит сослагательных наклонений.
Sturmgewehr (Stg.44) и автомат Калашникова
В апреле 1945 года американцы заняли городок Зуль в Тюрингии, где и находилась компания Хуго Шмайссера. Сам оружейник был арестован, но после того, как американцы убедились, что он не нацист и преступлений не совершал, конструктор был отпущен. Американцев абсолютно не заинтересовало его оружие. Они считали, что их карабин М1 гораздо лучше, чем Stg.44.
Совсем иначе думали в Советском Союзе. Работы над созданием оружия под промежуточный патрон начались в СССР еще в 1943 году, сразу после появления первых немецких трофейных образцов. После того как город в Германии, где располагалось предприятие Шмайссера отошло к советской зоне оккупации, с завода была вывезена вся техническая документации по Stg.44.
Дальше – больше. В 1946 году к 62-летнему Шмайссеру пришли серьезные люди и сделали ему предложение из категории тех, от которых не отказываются. Он, а также сотрудники его фирмы вместе с семьями, отправились в СССР, а если говорить конкретнее, то в город Ижевск, где в то время шла напряженная работа над созданием нового автомата.
Споры о родстве автомата Калашникова и Stg.44 идут до сих пор и накал их не утихает. Был ли АК копией немецкой штурмовой винтовки? Нет, конечно, они отличаются и весьма серьезно. Но на вопрос, был ли Stg.44 прототипом для создания советского автомата, можно однозначно дать утвердительный ответ. Для этого достаточно просто взглянуть на их внешний вид и конструкцию.
Но самое интересное не это. Кто создал легендарный советский автомат? Малограмотный паренек с семью классами образования или опытный оружейник с мировым именем, который последние годы жизни отдал работе над подобным оружием? Вопрос, как говорится, риторический. По воспоминаниям людей, которые были знакомы с Калашниковым, он не умел чертить и не мог сделать элементарный расчет. Хотя, все подчеркивают, что руки у парня были действительно золотые. Но для создания нового оружия этого явно мало.
В 1948 году Калашников был направлен на работу в КБ «Ижмаш», где в это время проходила доработка автомата. Там же в этот период работал и Хуго Шмайссер, они точно не могли не встретиться. Но в воспоминаниях Михаила Тимофеевича о немцах нет ни единого слова.
Хотя, история создания легендарного автомата – это отдельная тема, которая явно выходит за рамки нашего материала.
Еще можно добавить, что в 1952 году Шмайссер был отпущен в Германию, где через год он внезапно умер.
Технические характеристики
- масса, кг: 5,2;
- длина, мм: 940;
- длина ствола, мм: 419;
- начальная скорость пули, м/с: 685 (масса пули 8,1 г);
- калибр, мм: 7,92;
- патрон: 7,92×33 мм;
- прицельная дальность, м: 600;
- вид боепитания: секторный магазин на 30 патронов;
- прицел: секторный;
- скорострельность, выстрелов/мин: 500-600.
На памятнике Михаилу Калашникову , открытому 19 сентября 2017 года в Москве, военный эксперт Юрий Пашолок разглядел взрыв-схему немецкой штурмовой винтовки StG 44, разработанной в 1944 году Хуго Шмайссером и внешне напоминающей вышедший позже автомат Калашникова. Скульптор Салават Щербаков , автор памятника, сообщил радиостанции «Говорит Москва», что
Это сообщение совпало с вновь активировавшимся (в связи с открытием памятника) обсуждением о том, что автомат Калашникова якобы может быть разработан именно Шмайссером, который после войны недолгое время жил в СССР, либо «скопирован» с StG 44 (аббревиатура переводится как Sturmgewehr, то есть «Штурмовая винтовка образца 1944 года»). Обсуждение этой темы регулярно начинаются с новой силой несмотря на то, что оружейные специалисты многократно указывали на принципиальные различия в устройстве этих автоматов, подчеркивая, что причиной сравнения является отдаленное внешнее сходство оружия.
Винтовка StG 44. Фото: Public Domain
В чем различия?
Способ запирания затвора
АК и StG 44 отличаются по важнейшему для конструкции оружия признаку — способу запирания затвора. У АК запирание происходит поворотом затвора вокруг продольной оси, у StG 44 — перекосом затвора в вертикальной плоскости. Способ запирания затвора является ключевым элементом всей конструкции, но мало знаком обычным людям, не разбирающимся в строении оружия. Таким образом непонимание значимости этого отличия влияет на мнение о сходстве разных типов автоматов и винтовок друг с другом.
Ствольная коробка
У автомата Калашникова состоит из собственно ствольной коробки с сечением в виде перевёрнутой буквы П с загибами в верхней части, по которым движется затворная группа, и её крепящейся сверху крышки, которую необходимо снять для разборки. У StG 44 трубчатая ствольная коробка имеет верхнюю часть с замкнутым сечением в виде цифры 8, внутри которой смонтирована затворная группа, и нижнюю, служащую коробкой ударно-спускового механизма (УСМ). Отличия в конструкции ствольной коробки ведут к разной процедуре разборки и сборки оружия.
Компоновка, порядок разборки
Также различаются компоновка и, как следствие, порядок разборки этих автоматов. StG 44 конструктивно предполагает «переломку» оружия на две части, одна из которых состоит из УСМ и приклада, а другая — из ствольной коробки, патронника, самого ствола, цевья, газоотводного механизма и т.д. Эта схема StG 44 почти в том же виде была реализована затем в конструкции винтовки М16, различные модификации которой являются основным стрелковым оружием армии США.
В АК ударно-спусковой механизм (УСМ) не отъёмный, для разборки не требуется отсоединять приклад, а возвратный механизм полностью размещен в ствольной коробке.
Крепление магазина
Отличается и крепление магазина. У StG — достаточно длинная приёмная горловина, у АК магазин просто вставляется напрямую в окно ствольной коробки.
Переводчик огня и предохранительное устройство
Также разнятся у немецкого и советского автоматов переводчик огня и предохранительное устройство: StG имеет отдельные двусторонний переводчик видов огня кнопочного типа и расположенный слева предохранитель в виде флажка, АК — расположенный справа переводчик-предохранитель.
«Автомат Калашникова и STG 44 с технической точки зрения различаются очень многим. Это две разные системы: и по оружию, и по патронам. В Германии раньше, чем в других странах, изобрели новый тип оружия, который у нас называется автоматом. Это индивидуальное автоматическое оружие под патрон промежуточной мощности.
Опытные образцы, проходившие пусковые испытания, в 1942-1943 годах попадались советским солдатам в качестве трофеев. Это не стало стартом работы над автоматом в нашей стране, но позволило ускорить их. Копированием не занимались. Оба имеют автоматику на основе отвода пороховых газов. Оба могут стрелять очередями и одиночными выстрелами. Но это не означает их близкого родства. Калашников заново разработал и патрон, и оружие. Достаточно положить рядом два патрона, и будет заметна разница. Также достаточно провести неполную разборку двух автоматов, и будут видны отличия.
Автомат Калашникова гораздо легче, чем германский. Система запирания у АК поворотом затвора на два упора, у STG 44 — перекосом затвора.
Немцы при выпуске автомата старались максимально экономить на материалах, широко использовали штампованные металлические детали, из-за этого оружие в руках держать не очень удобно. У АК эргономика лучше. Ни одна из германских разработок — ни опытные, ни сам STG 44 — впоследствии нигде не копировались. Были попытки скопировать это оружие в Испании и Латинской Америке, но безрезультатно. А автомат Калашникова копируется до сих пор», — заявил АиФ.ru специалист по огнестрельному оружию, историк, писатель Семен Федосеев .
Германский автомат, созданный во время Второй мировой войны. Было произведено около 450 тысяч штук. Среди автоматов современного типа стал первой разработкой, выпускавшайся массово.
В начале 1943 г. наименование оружия MKb42(H) aufschiebend поменяли на Maschinenpistole - MP 43A. К тому времени конструкция Вальтера была снята с конкурса, а конструкция Хенеля претерпела довольно существенные изменения в части затвора. В апреле 1943 г. был создан MP 43B. Летом 1943 г. обозначение вновь поменяли, на MP 43/1 и MP 43/2 соответственно. Серийный выпуск автоматов MP 43/1 начался в июне 1943 г. и продолжалось вплоть до декабря 1943 г., когда приоритет отдали выпуску улучшенного MP 43. Всего выпустили около 14 тыс. экземпляров MP 43/1.
К осени 1943 г. конструкция MP 43/1 была несколько изменена так, чтобы его можно было оборудовать стандартным винтовочным гранатомётом, созданным для карабина Kar.98k. MP 43/1 легко отличим по «прямому» стволу и квадратному основанию мушки. В ходе модификации в передней части ствола сделали уступ, изменили форму основания мушки. Версия со «ступенчатым» стволом стала именоваться MP 43. В дальнейшем конструкция оружия почти не менялась вплоть до окончания Второй мировой войны.
Благодаря Шпееру модернизированный автомат принимается на вооружение осенью 1943 года под названием МР 43 (нем. Maschinenpistole 43 - пистолет-пулемет 43 года). Подобное обозначение служило своеобразной маскировкой, поскольку Гитлер не желал выпускать оружие нового класса, страшась, что на военных складах окажутся миллионы устаревших патронов для винтовок и ручных пулемётов.
В сентябре на Восточном фронте 5-я танковая дивизия СС «Викинг» провела первые полномасштабные войсковые испытания МР 43. Было выявлено, что новый карабин является эффективной заменой пистолетам-пулемётам и магазинным винтовкам, увеличившей огневую мощь пехотных подразделений и снизившей необходимость использования ручных пулемётов.
Гитлер получил множество лестных отзывов о новом оружии от командования СС, HWaA и лично Шпеера, в итоге чего в конце сентября 1943 года появилось распоряжение о начале массового выпуска МР 43 и его принятии на вооружение. В декабре 1943 г. Управление вооружений и компания «Хенель» обсуждали окончательную конструкцию MP 43. По результатам споров в конструкцию изделия внесли ряд изменений, в частности усилили газовую камеру и снабдили её цилиндрическим колпачком с шайбой Гровера на конце, что упростило разборку/сборку оружия. Тогда же отказались от направляющих для крепления оптического прицела ZF41. К концу февраля 1944 г. удалось сделать всего 22900 пистолетов-пулемётов MP 43/1 и MP 43.
6 апреля 1944 года верховный главнокомандующий издал приказ, где название МР 43 заменено на МР 44, а в октябре 1944 года оружие получило четвёртое и окончательное название - «штурмовая винтовка», sturmgewehr - StG 44. Считается, что это слово изобрёл сам Гитлер в качестве звучного имени для новейшего образца, которое можно было бы эксплуатировать с целью пропаганды. При этом в конструкцию самого автомата изменений не внесено.
Сборочные предприятия в первую очередь применяли для производства штурмовых винтовок детали из заделов, поэтому на оружии выпуска 1945 г. встречается маркировка MP 44, хотя обозначение уже было изменено на StG 44. В общем количестве выпустили 420000-440000 MP 43, MP 44 и StG 44. Помимо C.G. Haenel в производстве StG 44 также принимали участие предприятия Steyr-Daimler-Puch A.G. (англ.), Erfurter Maschinenfabrik (ERMA) (англ.) и Sauer & Sohn. StG 44 поступал на вооружение отборных частей вермахта и Ваффен-СС, а после войны стояли на вооружении казарменной полиции ГДР (1948-1956 годы) и ВДВ армии Югославии (1945-1950 годы). Выпуск копий данного автомата было налажено в Аргентине компанией FMAP-DM под обозначением CAM 1, помимо того, предприятием CITEFA на базе StG44 было создано несколько прототипов автомата. Также в 1950-1965 года StG 44, поставленные из Чехословакии, состояли на вооружении сирийской армии. В 2012 году по меньшей мере несколько тысяч автоматов, в своё время снятых с вооружения регулярных войск, оказалось в руках сирийской оппозиции, которая весьма активно их эксплуатирует.
Из-за проблем с монтажом гранатомётов и оптических прицелов штурмовая винтовка не могла полностью заменить Kar.98k. К тому же дефицит укороченных патронов ощущался на протяжении всей войны. Так в рапорте высшего командования сухопутных войск от 16 июня 1944 г. говорилось, что MP 44 станет стандартным оружием пехоты только в случае решения проблемы с боеприпасами. Вплоть до лета 1944 г. штурмовые винтовки встречалось на фронтах в весьма небольших количествах (в основном в Ваффен-СС), массово подобное оружие эксплуатировали на заключительном этапе войны. Поэтому данные автоматы не сыграли существенной роли в сдерживании натиска союзнических армий.
Конструкция
Автоматика StG 44 - газоотводного типа с отводом пороховых газов через отверстие в стенке ствола. Запирание канала ствола происходит путём перекоса затвора в вертикальной плоскости. Перекос осуществляется путем взаимодействия наклонных плоскостей на затворе и затворной раме. Газовая камора - без возможности регулирования. Заглушка газовой каморы с вспомогательным штоком откручивается специальной выколоткой только при чистке автомата. Для метания ружейных гранат необходимо было применять спец. патроны с 1.5 г (для осколочных) или 1.9 г (для бронебойно-кумулятивных гранат) пороховым зарядом. Стандартный вес пороха в патроне 7.92х33 Kurz - 1.57 г. Газовый поршень со штоком соединен со стеблем затвора.
Ударно-спусковой механизм - куркового типа. Спусковой механизм разрешает вести одиночный и автоматический огонь. Переводчик огня размещён в спусковой коробке, а концы его выходят наружу с левой и правой сторон в виде кнопки с рифленой поверхностью. Для ведения автоматического огня переводчик нужно переместить слева направо на букву «D», а для одиночного огня - справа налево на букву «Е». Автомат оборудован предохранителем от случайных выстрелов. Этот предохранитель флажкового типа находится ниже переводчика огня и в положении у буквы «F» блокирует спусковой рычаг. Возвратная пружина размещается внутри приклада, исключая тем самым возможность простого создания варианта со складным прикладом.
Питание автомата боеприпасами происходит из отъёмного секторного двухрядного магазина емкостью 30 патронов. Обычно магазины на 30 патронов снаряжали 25 патронами из-за слабости пружин, не всегда обеспечивающих нормальную подачу патронов при полной загрузке магазина. В марте 1945 г. в перечень принадлежностей к MP 44 был включён магазин ёмкостью 25 патронов, но вряд ли такие магазины были сделаны в массовом количестве. В том же марте 1945 г. в пехотном училище в Дёбритце был создан стопор для 30-патронного магазина, ограничивающий его наполнение 25 патронами.
Секторный прицел винтовки разрешает вести прицельный огонь на дальности до 800 м. Деления прицела нанесены на прицельной планке. Каждое деление прицела соответствует изменению дальности на 50 м. Прорезь и мушка треугольной формы. На винтовке могли быть оборудованы также оптический и инфракрасный прицелы. При стрельбе очередями по мишени диаметром 11,5 см на дистанции 100 м более половины попаданий укладывались в круг диаметром 5,4 см. Благодаря применению менее мощных боеприпасов сила отдачи при выстреле была вдвое ниже, чем у винтовки Mauser 98k. Одним из главных недостатков StG 44 была его относительно большая масса - 5,2 кг для автомата с боекомплектом, что на килограмм больше массы Mauser 98k с патронами и штыком. Также нелестных отзывов заслужил неудобный прицел и демаскирующее стрелка пламя, вырывающееся из ствола при ведении огня.
Встречались образцы MKb42(H) как с креплением для штыка, так и без него. Все MKb42 и большая часть MP 43/1 оборудовались направляющими, предназначенными для крепления оптического прицела. Начиная с MP 43/1 от креплений для штыка отказались. MP 43/1 отличался от MKb42(H) главным образом конструкцией затвора, укороченным каналом отвода газов, изменённой мушкой, пистолетной рукояткой с предохранителем на левой стороне выше селектора переключателя режима ведения огня. Два последних отличия характерны также для MKb42(H) aufschie?end.
Во время серийного пвыпуска отказались от пламегасителя, однако узел его крепления сохранили на случай монтажа глушителя. В 1944 г. упростили прицел. Некоторые образцы, произведённые в 1945 г., не имели рёбер жёсткости на корпусе выше магазина.
Послевоенная разработка
Всего до конца войны было сделано порядка 420 000 экземпляров StG 44. В послевоенное время эксплуатировалась Народной полицией ГДР, армией и полицией ФРГ, Франции, Швейцарии, скандинавских стран, вооружёнными силами Чехословакии, и ВДВ Югославии. Вопреки частому заблуждению, StG 44 не связана с АК, тем не менее она послужила отправной точкой и образцом для создания последнего. Концепция промежуточного боеприпаса была заимствована впоследствии многими странами.
В конце лета 1945 года из имеющихся в сборочных цехах деталей были изготовлены 50 экземпляров StG 44 и вместе с 10785 листами технической документации отданы Красной Армии для налаживания выпуска в СССР. В октябре 1945 года Хуго Шмайссер был привлечён к работе в так называемой «технической комиссии» Красной Армии. Задачей комиссии был сбор информации о состоянии разработок новейшего немецкого оружия, чтобы применять данные наработки в выпуске советского оружия.
ТТХ
Масса, кг: 5.2
-Длина, мм: 940
-Длина ствола, мм: 419
-Патрон: 7,92х33 мм
-Калибр, мм: 7,92
-Принципы работы: отвод пороховых газов, запирание перекосом затвора
-Скорострельность,выстрелов/мин: 500-600
-Начальная скорость пули, м/с: 685 (масса пули 8,1 г)
-Прицельная дальность, м: 600
-Максимальная дальность, м: эффективная:300 (очередями) 600 (одиночными)
-Вид боепитания: секторный магазин на 30 патронов
-Прицел: секторный
StG.44 (SturmGewehr 44, "штурмовая винтовка")
Калибр: 7.92x33 mm (7.92mm Kurz)
Длина: 940 мм
Длина ствола: 419 мм
Вес: 5.22 кг
Магазин: 30 патронов
Автоматика
Автомат Stg.44 представлял собой оружие, построенное на основе автоматики с газовым двигателем с длинным ходом расположенного над стволом газового поршня. Запирание ствола осуществлялось при помощи перекоса затвора вниз, за вкладыш в ствольной коробке. Ствольная коробка штампованная из стального листа, также штампованный блок УСМ вместе с пистолетной рукояткой шарнирно присоединен к ствольной коробке и складывается вперед-вниз для разборки. Приклад деревянный, крепится к ствольной коробке поперечным штифтом и при разборке снимается, внутри приклада располагается возвратная пружина (исключая тем самым возможность простого создания варианта со складным прикладом). Прицел секторный, предохранитель и переводчик режимов огня - независимые (рычажок предохранителя слева над пистолетной рукояткой и расположенная над ним поперечная кнопка выбора режима огня), рукоятка затвора расположена слева и при стрельбе двигается вместе с затворной рамой. На дульной части ствола выполнена резьба для крепления винтовочного гранатомета, обычно закрытая защитной втулкой. Stg.44 мог оснащаться активным ИК-прицелом "Вампир", а также специальным кривоствольным устройством Krummlauf Vorsatz J, предназначенным для стрельбы из танков (и иных укрытий) по противнику в мертвой зоне вблизи танка.
Ударный механизм
Ударный механизм куркового типа. Спусковой механизм позволяет вести одиночный и автоматический огонь. Переводчик огня расположен в спусковой коробке, а концы его выходят наружу с левой и правой сторон. Для ведения автоматического огня переводчик нужно переместить вправо на букву «D», а для одиночного огня - влево на букву «Е». Винтовка снабжена предохранителем от случайных выстрелов. Этот предохранитель флажкового типа находится ниже переводчика огня и в положении у буквы «F» блокирует спусковой рычаг.
Питание штурмовой винтовки патронами осуществляется из коробчатого магазина емкостью 30 патронов. Патроны в магазине располагаются в два ряда.
Секторный прицел винтовки позволяет вести прицельный огонь на дальности до 800 м. Деления прицела нанесены на прицельной планке. Каждое деление прицела соответствует изменению дальности на 50 м. Прорезь и мушка треугольной формы. На винтовке могли быть установлены также оптический и инфракрасный прицелы.
Запоздалое принятие на вооружение винтовки StG-44 не оказало существенного влияния на ход боевых действий. Безусловно, этот образец автоматического оружия оказал большое влияние на послевоенное развитие данного класса вооружений, в том числе на АК-47. Всего за годы Второй мировой войны было выпущено более 415 тыс. винтовок StG-44, МР43 и Mkb 42, а также более 690 млн патронов к ним.
Доп инфо
Разработка ручного автоматического оружия под патрон, промежуточный по мощности между пистолетным и винтовочным, была начата в Германии еще до начала Второй Мировой войны, в середине тридцатых годов. В качестве нового базового боеприпаса в 1939 году был выбран промежуточный патрон 7.92x33 мм (7.92mm Kurz), разработанный в инициативном порядке немецкой фирмой Polte. В 1942 году по заказу германского управления вооружений HWaA две фирмы принялись за разработку оружия под этот патрон - C.G. Haenel и Karl Walther.
В результате были созданы два образца, изначально классифицированные как автоматические карабины - (MaschinenKarabiner, MKb). Образец фирмы Вальтер обозначался MKb.42(W), образец фирмы Хенель, разработанный под руководством Хуго Шмайссера (Hugo Schmeisser) - Mkb.42(H). По результатам испытаний было решено развивать конструкцию фирмы Хенель, в которую внесли существенные изменения, касавшиеся в первую очередь устройства УСМ. В связи с нежеланием Гитлера начинать производство оружия нового класса, разработка велась под обозначением MP 43 (MaschinenPistole = пистолет-пулемет). Первые образцы MP 43 были успешно испытаны на Восточном Фронте против Советских войск, и в 1944 году начинается уже более или менее массовый выпуск нового образца оружия под наименованием MP 44. После того, как результаты успешных фронтовых испытаний были представлены Гитлеру и одобрены им, номенклатура оружия была снова измена, и образец получил окончательное обозначение StG.44 (SturmGewehr 44, "штурмовая винтовка")
Калибр:7.62х39
Тип автоматики: газоотводный, запирание перекосом затвора
Длина: 870 мм
Длина ствола: 415 мм
Вес: 4,86
Автоматика
Автоматика АК работает за счёт отвода пороховых газов через верхнее отверстие в стенке канала ствола. Газовый поршень со штоком жёстко связан с затворной рамой. После отхода затворной рамы под действием давления газов на нужное расстояние отработанные газы выходят в атмосферу через отверстия в газовой трубке. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы ствольной коробки. Поворот затвора производится скосом затворной рамы. Затворная рама является ведущим звеном автоматики: она задаёт направление движения подвижных частей, воспринимает большинство ударных нагрузок, в продольном канале затворной рамы помещена возвратная пружина (по аналогии с пистолетами-пулемётами иногда не совсем верно именуется «возвратно-боевой»). Рукоятка перезарядки расположена справа и выполнена заодно с затворной рамой. При отпирании затвора движущейся назад затворной рамой происходит предварительное смещение («страгивание») находящейся в патроннике гильзы. Это способствует сбросу давления в патроннике и предотвращает разрыв гильзы при последующем извлечении даже при очень сильном загрязнении патронника. Выброс стреляной гильзы вправо через окно ствольной коробки обеспечивают установленный на затворе подпружиненный выбрасыватель и жёсткий отражатель ствольной коробки. «Вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами обеспечило надёжную работу системы при сильной загрязнённости.
Ударный механизм
Ударный механизм - куркового типа с вращающимся на оси курком и П-образной боевой пружиной, выполненной из двойной витой проволоки. Спусковой механизм допускает ведение непрерывного и одиночного огня. Единая поворотная деталь выполняет функции переключателя режимов огня (переводчика) и флажкового предохранителя двойного действия: в положении предохранения он запирает спусковой крючок, шептало одиночного и непрерывного огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и её крышкой. При этом затвор можно отвести назад для проверки патронника, но его хода недостаточно для досылания следующего патрона в патронник. Все детали автоматики и ударно-спускового механизма компактно собраны в ствольной коробке, играющей, таким образом, роль и затворной коробки, и корпуса ударно-спускового механизма. Первые партии АК имели, в соответствии с заданием, штампованную ствольную коробку с вкладышем ствола из поковки. Однако имеющаяся технология не позволила тогда достичь требуемой жёсткости коробки, и в серийном производстве холодную штамповку заменили фрезерованием коробки из цельной поковки, что вызвало увеличение веса оружия. Задний упор направляющего стержня возвратной пружины входит в паз ствольной коробки и служит защёлкой штампованной крышки ствольной коробки.
Автомат имеет традиционный секторный прицел с расположением прицельной колодки в средней части оружия и мушки - у дульной части ствола, на треугольном основании. Мушка - регулируемая по высоте, с боков укрыта «крыльями стойки», прицел проградуирован до 800 м. У последующих модификаций градуировка прицела дошла до 1000 м.Доп инфо
После принятия в 1943 году на вооружение 7,62-мм промежуточного патрона конструкции Н. М. Елизарова и Б. В. Сёмина развернулись работы по созданию новой системы стрелкового вооружения под этот патрон. Для замены пистолетов-пулемётов разрабатывалось новое индивидуальное автоматическое оружие - надёжный автомат со сменным магазином и переключателем режимов огня; магазинного карабина - самозарядный карабин с постоянным магазином; ручного пулемёта винтовочного калибра - облегчённый ручной пулемёт с магазинным или ленточным питанием. Работы над автоматом были начаты А. И. Судаевым, создавшим в 1944 году ряд оригинальных конструкций, затем к разработкам подключились другие конструкторы.
В 1946 году Михаил Тимофеевич Калашников представил на конкурс свой образец автомата. В основе автомата лежал экспериментальный карабин Калашникова, участвовавшего ранее в конкурсе на самозарядный карабин. После существенных доработок, автомат успешно выдержал испытания и показал неплохие результаты, превзойдя образцы В. А. Дегтярева, С. Г. Симонова, Н. В. Рукавишникова, К. А. Барышева и других конструкторов. После завершения войсковых испытаний автомат был принят на вооружение Советской Армии и получил обозначение АК («7,62-мм автомат Калашникова образца 1947 года»).imageУчастие немецких специалистов в создании автоматаРаспространено мнение, что АК является доработанной копией немецкого автомата StG-44, основанное на внешнем сходстве между ними, работе Хуго Шмайсера в ижевском КБ, изучении StG-44 советскими специалистами на предмет заимствования (в августе 1945 года на заводе «Хенель» были смонтированы и переданы в СССР для технической оценки 50 штук Stg-44).
Однако, стоит заметить, что похожие очертания ствола, мушки и газоотводной трубки обусловлены применением схожего газоотводного двигателя, который не мог быть позаимствован Калашниковым у Шмайсера, поскольку был изобретён задолго до этого.
Конструктивные различия же достаточно велики и заключаются в устройстве запирания ствола (поворотный затвор у АК и перекос затвора у МР-43), ударно-спускового механизма, отличиях в разборке оружия (у автомата Калашникова для этого необходимо снять крышку ствольной коробки, а у StG-44 - откинуть вниз на штифте коробку УСМ вместе с рукояткой управления огнем). Также стоит отметить, что АК легче, чем StG-44 (снаряженные массы 4,8 и 5,22 кг соответственно).
Согласно отдельным источникам, заслуга Хуго Шмайссера заключалась в разработке технологии холодной штамповки, которой он занимался до 1952 года, что сыграло свою роль в появлении штампованного магазина и ствольной коробки АКМ (с 1959 года). Между тем, подобные технологии использовались и до Шмайсера, в том числе в СССР при изготовлении пистолетов-пулемётов ППШ и ППС-43, которые имели преимущественно штампованную конструкцию до появления StG-44, то есть у советской стороны к тому времени уже был некоторый опыт в изготовлении деталей стрелкового оружия методом штамповки. Вместе с тем, следует отметить, что Хуго Шмайссер не оставил мемуаров о времени, проведённом в СССР, поэтому какая-либо другая информация об участии Шмайссера и других немецких специалистов в разработке автомата Калашникова на настоящее время недоступна.
К этому также стоит добавить, что в конструкции АК использованы элементы экспериментального автоматического карабина, созданного Калашниковым ещё в 1944 году, а экспериментальные образцы нового автомата для полигонных испытаний были готовы до появления немецких специалистов в Ижевске.
Таким образом, можно с большой уверенностью сделать вывод о том, что АК является собственной разработкой Михаила Калашникова.
Измышления о том, что Калашников содрал свой АК-47 с немецко-фашистского штурмгевера StG.44 ходят давно. В общем-то, эти измышления уже много кем опровергнуты, но мнения о прямом родстве этих автоматов продолжают всплывать с завидной регулярностью. Сия тема предназначается мной, дабы дать пищу для размышлений на тему о сходстве и родстве АК и StG. Ничего нового и сверхъестественного я тут не скажу (трудно раскопать на эту тему что-то новое). Просто я выскажу ряд простеньких мыслишек, и для их иллюстрации приведу ряд собранных воедино из разных углов интернета картинок.
При первом взгляде на калаш и штурмгевер в глаза бросается их сходство. Особенно если сравнивать их с какой-нибудь другой распостранённой штурмовой винтовкой. Например, с М-16:
Определённое сходство, несомненно, есть. Но вот к примеру: посмотрев на фотографии маузеровского Кар98 (из ДоДа) и мосинской винтовки сходство замечешь по крайней мере не меньшее. Или сравнить опять же ДоДоский G.43 и СВТ:
Но вроде особо не слышно реплик о том, что мосинка содрана с маузера, а G.43 с самозарядки Токарева. Зато во всех умных книгах, которые пишут умные и знающие люди (которым я, незнающий, верю) клонами АК называют, например израильский Галил и совсем уж непохожий на прародителя ЮАРовский Вектор:
То есть, умные люди, пишущие умные книги считают, что говорить о родстве между оружием можно, судя по его устройству, а не по внешнему сходству. Кстати о внешнем сходстве. А так ли похожи наши пациенты друг на друга? Для большей наглядности я сделал так: обвёл фотографии по контуру линией, полученное изображение привёл к масштабу 1 к 1 (длина StG 940 мм, АК-47 870 мм) и наложил полученные изображения друг на друга:
Как говорится - найдите 10 отличий... Видно, что калаш компактнее штурмгевера. Самая заметная разница в задней части автоматов и в узле газоотвода. Компактная ствольная коробка АК-47 кончается сразу за пистолетной рукоятью, в штурмгевере она тянется далеко. Из чего сразу можно сделать вывод о большей длине хода затвора и о более длинной возвратно-боевой пружине. Большее расстояние между пистолетной рукояткой и магазином наводят на мысли о менее компактном ударно-спусковом механизме. Узел газоотвода и цевьё выполнены в разных дизайнах, торчащий вперёд из газоотводной трубки StG стержень, вероятно, связан с газовым регулятором. Это о внешнем виде. Теперь посмотрим на внутренне устройство: кишки StG44 и АК-47:
Рассмотрев конструкцию, видим сходство в конструкции следующих узлов: затворная рама, выполненная единым узлом с газовым поршнем, газоотвод осуществляется в газовую трубку (у StG она видимо не так легко снимается, как у АК), возвратно-боевая пружина расположена за затворной рамой на линии газового поршня.
Различия: перво-наперво в глаза бросается отсутствие штока у возвратной пружины штурмгевера (наверно потому она такая длинная). Во-вторых, основанием для пружины в StG по-видимому служит приклад (установленная в нём деталь). В-третьих, доступ к ударно-спусковому механизму в StG вероятно осуществляется сзади (откинутая пистолетная рукоять). И самое, на мой взгляд, главное-затвор. В StG запирание затвора осуществляется его вертикальным перемещением. Перемещается затвор довольно сильно, миллиметров, по моему, на 5. Глупо предполагать, что в процессе создания своего автомата Калашников не ознакомился с трофейной StG.44. Ознакомился. Косвенным подтверждением тому, что Калашников не брезговал перенимать чужой опыт (в чём я ничего плохого не вижу - общепринятая мировая практика, в любой области конструкторской деятельности) служит опытный образец пистолет-пулемёта, видимо первый опыт Калашникова, после которого на него обратили внимание как на оружейника:
Дизайн содран с Томпсона, однозначно. Но ИХМО ознакомление со штурмгевером дало Калашникову пользу в том смысле, что было увидено как НЕ НАДО делать автомат. Сходство калаша с StG определено эргономикой автомата (о чём я писал тут) и классической компоновочной схемой. Ну, ещё может материалом и технологией обработки. Не более. Что могло бы получиться (и получилось) в результате совершенствования StG.44 можно увидеть на примере G.3 и последующих разработок HK, вплоть до G.41:
И под конец, немного личных впечатлений. StG я видел вживую, в музее Великой Отечественной Войны в Киеве (который под лавреньтевной статуей Родины-матери). Сразу бросилось в глаза обилие всяких штампованных выступов, видимо автомат содержит больше деталюшек, нежели АК. Автомат здоровый, заметно больше калаша, особенно по высоте ствольной коробки. Главное же - затвор. Прям в окне выброса гильзы светился зазор между затвором и затворной рамой - на глаз около 5 мм, о чём я выше говорил. Забейся он, открытый всем ветрам, и автомат стрелять не будет...
(с) hranitel-slov.livejournal.com

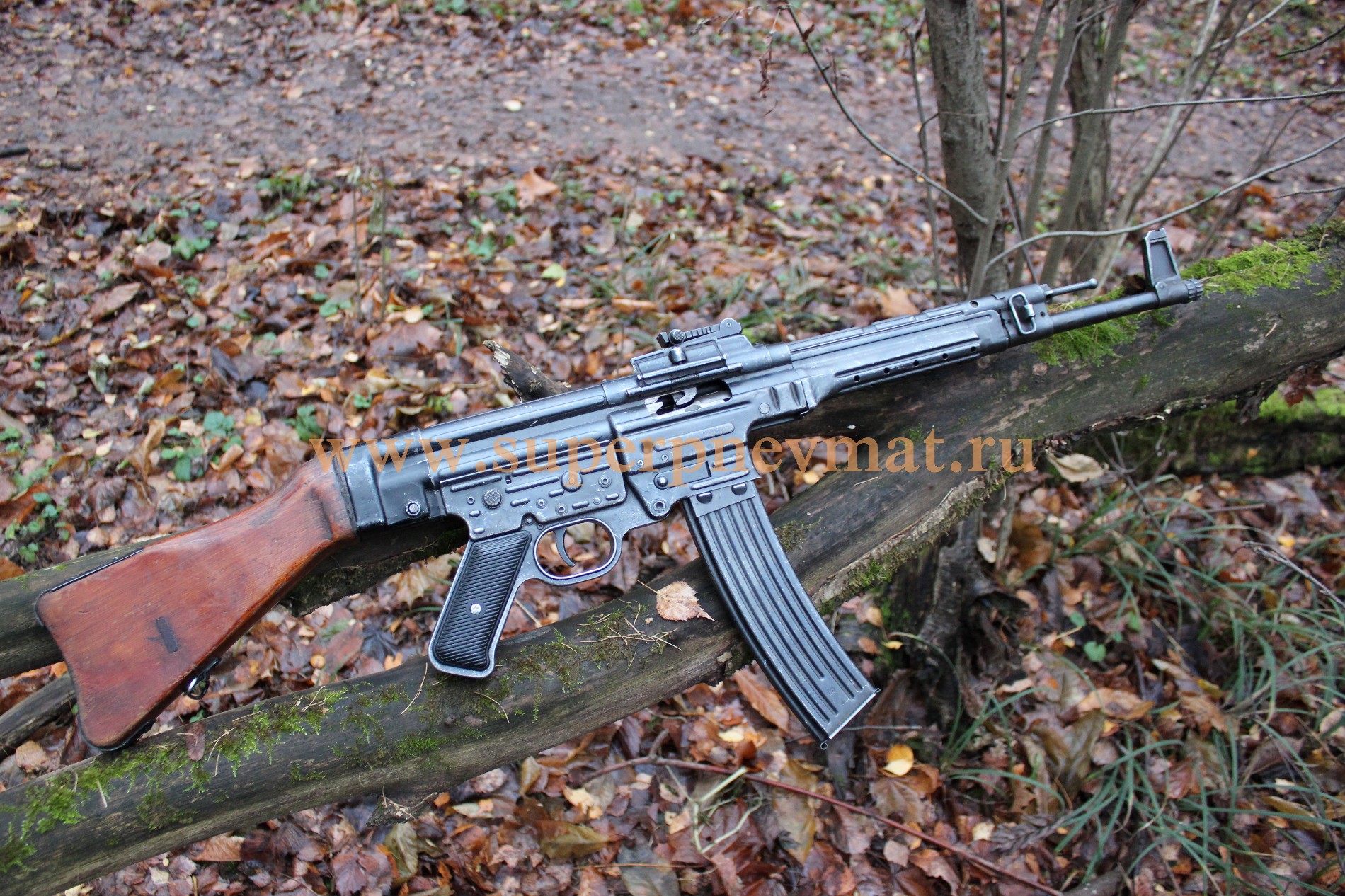

Уникальная и крайне редкая вещь охолощенная штурмовая винтовка (автомат) Немекого производства схп мп 44 или стг 44 sturmgewehr - Stg 44 Штурмгевер. Охолощен заводом Молот оружие.Номер 5793. Калибр холостого 7.62х39мм. История штурмовой винтовки Stg 44 началась с разработки фирмой «Polte AG» (Магдебург) промежуточного патрона 7,92×33 мм уменьшенной мощности для стрельбы на дистанции до 1000 м, в соответствии с требованиями, выдвинутыми HWaA (Heereswaffenamt - Управление вооружений вермахта). В 1935-1937 гг. были проведены многочисленные исследования, в результате которых первоначальные тактико-технические требования HWaA к конструкции оружия под новый патрон были переработаны, что привело к созданию в 1938 году концепции легкого автоматического стрелкового оружия, способного одновременно заменить в войсках пистолеты-пулемёты, магазинные винтовки и ручные пулемёты. 18 апреля 1938 года HWaA заключило с Хуго Шмайссером, владельцем фирмы «C.G. Haenel Waffen und Fahrradfabrik» (г. Зуль, Тюрингия), контракт на создание нового оружия, получившего официально обозначение MKb (нем. Maschinenkarabin - автоматический карабин). Шмайссер, возглавлявший конструкторскую группу, передал первый опытный образец автомата в распоряжение HWaA в начале 1940 года.
В конце этого же года контракт на проведение исследований по программе MKb. получила фирма Walther под руководством Эриха Вальтера. Вариант карабина этой фирмы был представлен офицерам отдела артиллерийско-технического снабжения HWaA в начале 1941 года. По результатам стрельб на полигоне в Куммерсдорфе автомат Вальтера показал удовлетворительные результаты, однако доводка его конструкции продолжалась в течение всего 1941 года. В январе 1942 года HWaA потребовало от фирм «C.G. Haenel» и «Walther» предоставить по 200 карабинов, получивших обозначения MKb.42(Н) и MKb.42(W) соответственно.
В июле состоялась официальная демонстрация опытных образцов обеих фирм, по результатам которой HWaA и руководство Министерства вооружений остались в уверенности, что доработки автоматов закончатся в самое ближайшее время и уже в конце лета начнётся производство. Планировалось изготовить 500 карабинов к ноябрю, а к марту 1943 года довести ежемесячное производство до 15 000, однако после августовских испытаний HWaA внесло новые требования в ТТЗ, что ненадолго задержало начало производства. По новым требованиям на автоматах должен был быть смонтирован прилив для штыка, а также иметься возможность крепления ружейного гранатомёта. В дополнение к этому у фирмы «C.G. Haenel» возникли проблемы с субподрядчиком, а у «Walther» - с налаживанием производственного оборудования. В результате, к октябрю не был готов ни один экземпляр MKb.42.
Производство автоматов росло медленно: в ноябре «Walther» изготовила 25 карабинов, а в декабре - 91 (при планировавшемся ежемесячном производстве 500 штук), но благодаря поддержке Министерства вооружений фирмам удалось решить основные производственные проблемы, и уже в феврале план производства был превышен (1217 автоматов вместо тысячи). Некоторое количество MKb.42 приказом министра вооружений Альберта Шпеера отправилось на Восточный фронт для прохождения войсковых испытаний. В ходе испытаний было выявлено, что более тяжёлый MKb.42(Н) хуже сбалансирован, но надёжнее и проще конкурента, поэтому HWaA отдало своё предпочтение именно конструкции Шмайссера, однако потребовало произвести в ней некоторые изменения.
