«Искандер» (9К720) семейство оперативно-тактических ракетных комплексов (ОТРК) сухопутных войск: Искандер, Искандер-Э, Искандер-К, Искандер-М. Предназначен для скрытной подготовки и нанесения эффективных ракетных ударов по особо важным малоразмерным и площадным целям в глубине оперативного построения войск противника.
ОТРК «Искандер» (9К720) создан в результате совместной работы группы НИИ, КБ и заводов под руководством КБ машиностроения (КБМ г.Коломна), известной как фирма-создатель ракетных комплексов «Точка», «Ока». Пусковая установка разработана ЦКБ «Титан» (г.Волгоград), система самонаведения — ЦНИИ автоматики и гидравлики (г.Москва).
В условиях действия Договора по РСМД 1987 года и отказа от применения ядерного оружия на ТВД к современным тактическим комплексам предъявляется ряд принципиально новых требований:
— применение только не ядерных средств поражения;
— обеспечение прецизионной точности стрельбы;
— управление на всей траектории полета;
— широкая номенклатура эффективного боевого оснащения;
— наличие в комплексе системы автоматизации боевого управления и системы информационного — — —— обеспечения, включая подготовку эталонной информации для систем коррекции и конечного наведения;
— возможность комплексирования с глобальными системами спутниковой навигации (ГССН — «Глонасс», «NAVSTAR»);
— возможность поражения сильно защищенных целей;
— повышение огневой производительности;
— способность эффективно преодолевать действие средств ПВО и ПРО;
— возможность поражения движущихся целей.
Для удовлетворения вышеуказанных требований создан экспортный вариант ОТРК 9К720, получивший обозначение «Искандер-Э».»Искандер-Э» вобрал в себя лучшие научно-технические и конструкторские достижения в области оперативно-тактических ракетных комплексов и по совокупности реализованных технических решений, высокой боевой эффективности является оружием совершенно нового поколения, превосходящим по своим тактико-техническим характеристикам существующие РК 9К72 «Эльбрус», «Точка-У», «Lance», «АТАСМS», «Pluton» и др.
Основные особенности РК 9К720 «Искандер»:
- высокоточное и эффективное поражение различных типов целей;
- возможность скрытной подготовки, боевого дежурства и эффективного нанесения ракетных ударов;
- автоматический расчет и ввод полетного задания ракет средствами пусковой установки;
- высокая вероятность выполнения боевой задачи в условиях активного противодействия противника;
- высокая вероятность безотказного функционирования ракеты при подготовке к пуску, а также в полете;
- высокая тактическая маневренность благодаря высокой проходимости боевых машин, смонтированных на полноприводных шасси,
- стратегическая мобильность за счет транспортабельности машин всеми видами транспорта, включая транспортную авиацию;
- автоматизация боевого управления ракетными подразделениями,
- оперативная обработка и доведение развединформации до соответствующих звеньев управления;
- длительный срок службы и удобство эксплуатации.
«Искандер-Э» по своим тактико-техническим характеристикам полностью соответствует положению Режима контроля за нераспространением ракетных технологий. Это «оружие сдерживания» в локальных конфликтах, а для стран с ограниченным жизненным пространством — стратегическое оружие. Структура комплекса, его системы управления, автоматизированного боевого управления и информационного обеспечения позволяют оперативно реагировать на новые требования без существенной доработки его боевых средств и, вследствие этого, гарантируют ему длительный жизненный цикл.
Для вооружения российской армии разработан вариант ракетного комплекса «Искандер-М» с увеличенной дальностью полета (более 450км) , а также «Искандер-К», оснащенный высокоточной крылатой ракетой Р-500 (дальность до 2600 км) системы «Калибр» разработки екатеринбургского ОАО «ОКБ «Новатор». Комплекс успешно испытан в 2007г. на полигоне Капустин Яр.
В 2007 г. комплексами «Искандер-М» (четыре боевые машины) был оснащен учебный дивизион в Капустином Яру, принявший участие в войне с Грузией в августе 2008 г.
На западе комплекс получил обозначение SS-26.
В состав комплекса «Искандер» входят:
- ракета 9М723;
- самоходная пусковая установка 9П78 (СПУ);
- транспортно-заряжающая машина 9Т250 (ТЗМ);
- командно-штабная машина 9С552 (КШМ);
- подвижный пункт подготовки информации 9С920 (ППИ);
- машина регламента и технического обслуживания (МРТО);
- машина жизнеобеспечения;
- комплекты арсенального и учебно-тренировочного оборудования.
Ракета 9М723 комплекса «Искандер»
Твердотопливная, одноступенчатая с неотделяемой в полете головной частью. Ракета управляется на всей траектории полета с помощью аэродинамических и газодинамических рулей. Траектория полета 9М723 не баллистическая, а управляемая. Ракета постоянно меняет плоскость траектории. Особенно активно она маневрирует на участке своего разгона и подхода к цели — с перегрузкой от 20 до 30g. Для того чтобы перехватить ракету 9М723, противоракета должна двигаться по траектории с перегрузкой в два-три раза выше, а это практически невозможно. Большая часть траектории полёта ракеты, изготовленной по технологии ‘Стелс’ и имеющей малую отражающую поверхность, проходит на высоте 50 км, что также существенно уменьшает вероятность ее поражения противником. Эффект ‘невидимости’ достигается за счет совокупности конструктивных особенностей и обработки ракеты специальными покрытиями.
Непосредственно на цель ракета выводится c помощью инерциальной системы управления, а затем захватывается автономной корреляционно-экстремальной оптической головкой самонаведения (см.фото). Принцип действия системы самонаведения ОТР 9М723 состоит в том, что оптическая аппаратура формирует изображение местности в районе цели, которое сравнивается бортовым компьютером с введенным в ходе подготовки ракеты к пуску эталоном. Оптическая головка обладает повышенной устойчивостью к существующим средствам радиоэлектронной борьбы и позволяет производить успешные пуски ракет даже в безлунные ночи, когда нет дополнительной природной подсветки цели, поражая цель с погрешностью плюс-минус два метра.
Подобную задачу, кроме «Искандера», не может решить ни одна тактическая система в мире. Кроме того, оптические системы не нуждаются в сигналах от космических радионавигационных систем, которая в кризисных случаях может быть выключена или выведена из строя радиопомехами. Комплексирование инерциального управления с аппаратурой спутниковой навигации и оптической ГСН позволяет создать ракету, поражающую заданную цель почти в любых мыслимых условиях. Головка самонаведения может быть использована также на баллистических и крылатых ракетах различных классов и типов.
Ракета может быть оснащена различными боевыми частями (всего 10 типов) в т.ч.:
- кассетной боевой частью с осколочными боевыми элементами неконтактного подрыва;
- кассетной боевой частью с кумулятивными осколочными боевыми элементами;
- кассетной боевой частью с самоприцеливающимися боевыми элементами;
- кассетной боевой частью объемно-детонирующего действия;
- осколочно-фугасной боевой частью (ОФБЧ);
- фугасно-зажигательной боевой частью;
- проникающей боевой частью (ПрБЧ).
Кассетная боевая часть обеспечивает раскрытие на высоте 0.9-1.4км с дальнейшим отделением и стабилизацией боевых элементов. Боевые элементы оснащены радиодатчиками, подрыв боевых элементов осуществляется на высоте 6-10м над целью.
Благодаря реализации терминальных методов управления и наведения, управления на всей траектории полета, широкому набору мощных боевых частей и обеспечению комплексирования бортовой СУ с различными системами коррекции и самонаведения, а также высокой вероятности выполнения боевой задачи в условиях активного противодействия противника типовые цели поражаются пуском всего 1-2 ракет РК «Искандер-Э», что по эффективности эквивалентно применению ядерного боеприпаса.

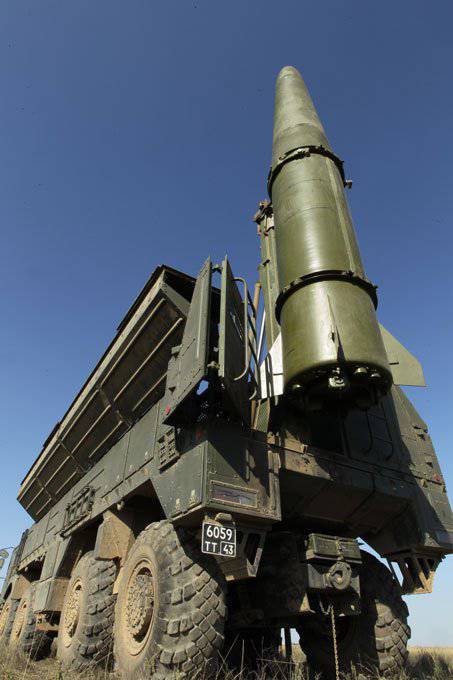

Самоходная пусковая установка 9П78-1 (СПУ) РК 9К720 «Искандер-М»
Полностью автономная СПУ размещена на колесном шасси 8х8 повышенной проходимости (МЗКТ-7930) и предназначена для хранения и транспортирования ракет, подготовки к пуску и пуска в пределах сектора стрельбы ±90°относительно направления заезда СПУ. СПУ обеспечивает: автоматическое определение своих координат, обмен данными со всеми звеньями управления, боевое дежурство и подготовку к пуску с нахождением ракеты в горизонтальном положении, одиночный и залповый пуски ракет, хранение и проверку ракет. Важнейшей особенностью пусковой установки стало размещение на ней не одной (как в «Точке» и «Оке»), а двух ракет.
Время нахождения пусковой установки на стартовой позиции минимальное и составляет до 20 минут, при этом интервал между пусками 1-ой и 2-ой ракет не более одной минуты. Для пусков ракет не требуется специально подготовленных в инженерном и топогеодезическом отношении стартовых позиций, что может привести к их раскрытию противником. Пуски могут осуществляться из так называемой “готовности с марша”, т.е. пусковая установка заезжает на любую площадку (кроме болотистой местности и сыпучих песков) и ее расчет в автоматизированном цикле, без выхода из кабины проводит подготовку и пуск ракеты. После чего пусковая установка перемещается на пункт перезарядки и после загрузки ракет готова к нанесению повторного ракетного удара с любой стартовой позиции.
Транспортно-заряжающая машина 9Т250-1 (ТЗМ) РК 9К720 «Искандер-М»
ТЗМ также размещается на шасси МЗКТ-7930 и оснащена стреловым краном. Полная боевая масса — 40000кг, расчет ТЗМ — 2 чел.
Командно-штабная машина 9С552 (КШМ) ракетного комплекса «Искандер»
Система автоматизированного управления строится на базе унифицированной для всех уровней управления командно-штабной машины, выполненной на шасси семейства КАМАЗ. Настройка на определенный уровень управления (бригада, дивизион, стартовая батарея) осуществляется программным путем в процессе эксплуатации. Для обеспечения информационного обмена в пусковой установке размещена аппаратура боевого управления и связи. Информационный обмен может проводиться как по открытым, так и по закрытым каналам связи.
«Искандер» интегрирован с различными системами разведки и управления. Информация об объекте поражения передается со спутника, самолета-разведчика или беспилотного летательного аппарата (типа «Рейс-Д») на пункт подготовки информации (ППИ). На нем рассчитывается полетное задание для ракеты и осуществляется подготовка эталонной информации для ракет с ОГСН, Затем по радиоканалам эта информация транслируется на командно-штабные машины (КШМ) командиров дивизиона и батареи, а оттуда — на пусковые установки. Команды на пуск ракет могут быть сформированы как в КШМ, так и поступить от пунктов управления старших артиллерийских начальников.
Размещается на шасси семейства «Камаз» и предназначена для регламентной проверки бортовой аппаратуры ракет, размещенных на ТЗМ (а также в контейнерах), проверки приборов, входящих в состав групповых комплектов ЗИП элементов комплекса и текущего ремонта ракет силами расчета МРТО. Масса машины — 13500кг, время развертывания — 20мин., время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты — 18мин., расчет — 2 чел.
Машина жизнеобеспечения ракетного комплекса «Искандер»
Предназначена для размещения боевых расчетов (в количестве до 8 человек) для отдыха и питания.
Тактико-технические характеристики комплекса «Искандер» (9К720)
Круговое вероятное отклонение……….5-7 м («Искандер-М» с применением ракеты с корреляционной ГСН), до 2 метров.
Стартовая масса ракеты………………..3 800 кг
Масса боевой части………………..480 кг
Длина………………..7,2 м
Диаметр………………..920 мм
Скорость ракеты после начального участка траектории………..2 100 м/c
Максимальная высота траектории………………..50 км.
Минимальная дальность поражения цели………..50 км
Максимальная дальность поражения цели………500 км Искандер-К (2000 км с крылатой ракетой Р-500); 280 км Искандер-Э (экспортный)
Время до пуска первой ракеты………………..4-16 минут
Интервал между запусками…………1 минута (для пусковой установки 9П78 с двумя ракетами)
Фото ракетного комплекса «Искандер»
Передача бригадного комплекта ракетных комплексов «Искандер-М» 112-й ракетной бригаде.
2014 г. 08 июля — на полигоне Каспустин Яр
Это интересно
Оперативно-тактический ракетный комплекс «Искандер» (индекс - 9К720, по классификации НАТО - SS-26 Stone «Камень») - представляет собой семейство оперативно-тактических ракетных комплексов: Искандер, Искандер-Э, Искандер-К. Комплекс разработан в Коломенском КБ Машиностроения. Ракетный комплекс «Искандер» принят на вооружение российской армии в 2006 году, к настоящему времени произведено (по открытым данным Минобороны) 20 комплексов «Искандер».
Комплекс предназначен для поражения боевыми частями в обычном снаряжении малоразмерных и площадных целей в глубине оперативного построения войск противника. Предполагается, что может быть средством доставки тактического ядерного оружия.
Наиболее вероятные цели:
Средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия);
Средства противоракетной и противовоздушной обороны;
Самолёты и вертолёты на аэродромах;
Командные пункты и узлы связи;
Важнейшие объекты гражданской инфраструктуры.
Основными особенностями ОТРК «Искандер» являются:
Высокоточное эффективное поражение различных типов целей;
Возможность скрытного несения боевого дежурства, подготовки к боевому применению и нанесения ракетных ударов;
Автоматический расчет и ввод полетного задания для ракет при размещении их на пусковой установке;
Высокая вероятность выполнения боевой задачи в условиях активного противодействия противника;
Высокая эксплуатационная надежность ракеты и безотказность ее при подготовке к пуску и в полете;
Высокая тактическая маневренность за счет размещения боевых машин на автомобильных полноприводных шасси высокой проходимости;
Высокая стратегическая мобильность, что обеспечивается возможностью транспортировки боевых машин всеми видами транспорта, в том числе и авиацией;
Высокая степень автоматизации процесса боевого управления ракетными подразделениями;
Быстрая обработка и своевременное доведение разведывательной информации до необходимых звеньев управления;
Длительный срок службы и удобство эксплуатации.
Боевые характеристики:
Круговое вероятное отклонение: 1…30 м;
- стартовая масса ракеты 3 800 кг;
- длина 7,2 м;
- диаметр 920 мм;
- масса боевой части 480 кг;
- скорость ракеты после начального участка траектории 2100 м/c;
- минимальная дальность поражения цели 50 км;
- максимальная дальность поражения цели:
500 км Искандер-К
280 км Искандер-Э
- время до пуска первой ракеты 4…16 минут;
- интервал между запусками: 1 минута
- срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях.
Основными элементами, входящими в состав ОТРК «Искандер», являются:
Ракета,
- самоходная пусковая установка,
- транспортно-заряжающая машина,
- машина регламентно-технического обслуживания,
- командно-штабная машина,
- пункт подготовки информации,
- комплект арсенального оборудования,
- учебно-тренировочные средства.
Транспортно-заряжающая машина комплекса «Искандер» Самоходная пусковая установка (СПУ) - предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет (в экспортном варианте 1 ракета). СПУ может реализовываться на базе специального колёсного шасси МЗКТ-7930 производства Минского завода колесных тягачей. Полная масса 42 т, полезная нагрузка 19 т, скорость передвижения по шоссе/грунтовой дороге 70/40 км/ч, запас хода по топливу 1000 км. Расчёт 3 человека.
Транспортно-заряжающая машина (ТЗМ) - предназначена для транспортировки дополнительных двух ракет. ТЗМ реализована на шасси МЗКТ-7930, оснащена погрузочным краном. Полная боевая масса 40 т. Расчёт 2 человека.
Командно-штабная машина комплекса «Искандер» Командно-штабная машина (КШМ) - предназначена для управления всем комплексом «Искандер». Реализована на колёсном шасси КамАЗ-43101. Расчёт 4 человека. ХАРАКТЕРИСТИКИ КШМ:
- максимальная дальность радиосвязи на стоянке/на марше: 350/50 км
- время расчёта задания для ракет: до 10 с
- время передачи команд: до 15 с
- число каналов связи: до 16
- время развёртывания (свёртывания): до 30 минут
- время непрерывной работы: 48 часов
Машина регламента и технического обслуживания (МРТО) - предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Реализована на колёсном шасси КамАЗа. Масса 13,5 тонн, время развёртывания не превышает 20 минут, время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты - 18 минут, расчёт 2 человека.
Пункт подготовки информации комплекса «Искандер» Пункт подготовки информации (ППИ) - предназначена для определения координаты цели и подготовки полетных заданий для ракет с последующей их передачей на СПУ. ППИ интегрирован со средствами разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолёта или беспилотника. Расчёт 2 человека.
Машина жизнеобеспечения (МЖО) - предназначена для размещения, отдыха и приёма пищи боевых расчётов. Реализована на колёсном шасси КамАЗ-43118. Машина имеет в своем составе: отсек отдыха и отсек бытового обеспечения. Отсек отдыха имеет 6 спальных мест вагонного типа с откидными верхними лежаками, 2 рундука, встроенные шкафчики, открывающееся окно. Отсек бытового обеспечения имеет 2 рундука с сидениями, складной подъемный стол, систему водоснабжения с баком на 300 литров, бачок для подогрева воды, насос для перекачки воды, систему слива, мойку, сушилку для одежды и обуви.
Машина жизнеобеспечения ракетного комплекса «Искандер» РАКЕТА комплекса «Искандер» представляет собой твёрдотопливную, одноступенчатую, с неотделяемой в полете головной частью, управляемую и энергично маневрируемую ракету на всём протяжении труднопрогнозируемой траектории полета. Особенно активно она маневрирует на стартовом и конечном участках полета, на котором она подходит к цели с высокой (20-30 единиц) перегрузкой.
Это обусловливает необходимость полёта противоракеты для перехвата ракеты ОТРК «Искандер» с перегрузкой в 2-3 раза большей, что в настоящее время практически невозможно.
Большая часть траектории полета ракеты комплекса «Искандер», выполненной по технологии «стелс» с малой отражающей поверхностью, проходит на высоте 50 км, что также существенно уменьшает вероятность ее поражения противником. Эффект «невидимости» обеспечивается за счёт совокупности конструктивных особенностей ракеты и обработки ее поверхности специальными покрытиями.
Для вывода ракеты на цель используется инерциальная система управления, которая впоследствии захватывается автономной корреляционно-экстремальной оптической головкой самонаведения (ГСН). Принцип действия системы самонаведения ракеты основан на формировании оптической аппаратурой ГСН изображения местности в районе цели, которое бортовая ЭВМ сравнивает с введённым в неё при подготовке ракеты к пуску эталоном.
Оптическая головка самонаведения отличается повышенной чувствительностью и устойчивостью к существующим средствам радиоэлектронной борьбы, что позволяет производить пуски ракет в безлунные ночи без дополнительной природной подсветки и поражать подвижную цель с погрешностью плюс-минус два метра. В настоящее время такую задачу, кроме ОТРК «Искандер», не может решить ни одна другая аналогичная ракетная система в мире.
Характерно то, что используемая в ракете оптическая система самонаведения не нуждается в корректирующих сигналах космических радионавигационных систем, которые в кризисных ситуация могут быть выведены из строя радиопомехами или просто выключены. Комплексное использование инерциальной системы управления с аппаратурой спутниковой навигации и оптической ГСН позволили создать ракету, поражающую заданную цель почти в любых возможных условиях. Установленная на ракете ОТРК «Искандер» головка самонаведения может быть установлена на баллистических и крылатых ракетах различных классов и типов.
Типы боевых частей
- кассетная с осколочными боевыми элементами неконтактного подрыва (срабатывают на высоте около 10 м над поверхностью земли)
- кассетная с кумулятивными осколочными боевыми элементами
- кассетная с самоприцеливающимися боевыми элементами
- кассетная объёмно-детонирующего действия
- осколочно-фугасная (ОФБЧ)
- фугасно-зажигательная
- проникающая (ПрБЧ)
В кассетной боевой части размещаются 54 боевых элемента.
Комплекс «Искандер» интегрирован с различными системами разведки и управления. Он способен получать информацию о назначенной для поражения цели со спутника, самолёта-разведчика или беспилотного летательного аппарата (типа «Рейс-Д») на пункт подготовки информации (ППИ). На нём рассчитывается полётное задание для ракеты и осуществляется подготовка эталонной информации для ракет.
По радиоканалам эта информация транслируется на командно-штабные машины командиров дивизиона и батареи, а оттуда - на пусковые установки. Команды на пуск ракет могут поступать с КШМ или с пунктов управления старших артиллерийских начальников.
Размещение на каждой СПУ и ТЗМ двух ракет значительно повышает огневую мощь ракетных дивизионов, а интервал в одну минуту между пусками ракет по разным целям обеспечивает высокую огневую производительность. По своей эффективности, с учётом совокупных боевых возможностей, оперативно-тактический ракетный комплекс «Искандер» эквивалентен ядерному боеприпасу.
Индекс комплекса - 9К720, по классификации МО США и НАТО - SS-26 Stone, англ. Камень
Семейство оперативно-тактических ракетных комплексов (ОТРК): Искандер, Искандер-Э, Искандер-К, Искандер-М. Комплекс создан в Коломенском КБ Машиностроения (КБМ). Впервые публично «Искандер» показали в августе 1999 года на аэрокосмическом салоне МАКС.
История
Разработка ОТРК «Искандер» была начата в соответствии с постановлением ЦК КПСС и Совета министров СССР от 21.12.1988 г. № 1452-294 «о начале опытно-конструкторских работ по созданию ОТРК „Искандер“», как результат в том числе личных усилий главного конструктора КБМ С. П. Непобедимого, доказавшего Военно-промышленной комиссии Президиума Совета министров СССР необходимость создания взамен ОТРК «Ока» ракетного комплекса не попадающего под действие положений договора с США о РСМД.
11 октября 2011 года закончен первый этап испытаний обновлённого ракетного комплекса «Искандер-М» с новым боевым оснащением. Ракета 9М723 комплекса «Искандер-М» оборудована новой, корреляционной системой наведения.
Боеприпасы
В состав комплекса «Искандер» входят два типа ракет: баллистические 9М723 и крылатые, носящие индекс 9М728.
Ракета комплекса 9М723 имеет одну ступень с твердотопливным двигателем.
Траектория движения квазибаллистическая (не баллистическая, маневрирующая), ракета управляется на протяжении всего полёта при помощи аэродинамических и газодинамических рулей. Выполнена с применением технологий понижения радиолокационной заметности (т. н. «Стелс-технологии»): малая поверхность рассеивания, специальные покрытия, малый размер выступающих частей. Большая часть полёта проходит на высоте около 50 км. Ракета ведёт интенсивное маневрирование с перегрузками порядка 20-30 единиц на начальном и конечном участках полёта. Система наведения смешанная: инерциальная на начальном и среднем участках полёта и оптическая (с применением ГСН разработки ЦНИИАГ) на конечном участке полёта, чем достигается высокая точность попадания 5-7 м. Возможно применение GPS/GLONASS в дополнение к инерциальной системе наведения. Есть несколько модификаций ракеты отличающихся боевой частью и телеметрией.
20 сентября 2014 г. во время командно-штабных учений "Восток-2014" впервые были осуществлены стрельбы из ракетного комплекса "Искандер-М" крылатой ракетой типа 9М728. Пуски произвела 107-я отдельная ракетная бригада (г. Биробиджан). Разработчик и изготовитель - ОКБ «Новатор». Главный конструктор - П.И. Камнев. Испытания ракеты проходили с 30.05.2007 г. Дальность стрельбы: максимальная - до 500 км.
С 2013 года в ВС России планируется поставить ракеты, оборудованные системой РЭБ, обеспечивающей прикрытие ракеты на конечном участке полёта. Эта система включает в себя средства постановки пассивных и активных помех обзорным и стрельбовым РЛС противовоздушной и противоракетной обороны противника, при помощи шумов и выброса ложных целей.
Варианты
Вариант для Российских вооружённых сил, 2 ракеты на ПУ, дальность стрельбы в различных источниках варьируется от заявленной для «Искандер-Э» - 280 км - до 500 км (при этом не указывается с каким типом ГЧ (массой ГЧ) достигается соответствующая дальность). Высота полёта 6-50 км, большая часть обычно проходит на максимальной высоте. Управляема на всём протяжении полёта. Траектория полёта не баллистическая, труднопрогнозируемая. Ракета сделана по технологии малой радиолокационной заметности и также имеет радиопоглощающее покрытие и является относительно малоразмерной мишенью в натуральном физическом размере. Прогнозирование цели при попытке раннего перехвата дополнительно осложняется интенсивным маневрированием при взлёте и при спуске к цели. При спуске к цели ракета маневрирует с перегрузкой 20-30 единиц, опускаясь на скорости 700-800 м/с (эти показатели превышают или находятся на грани возможностей лучших систем ПРО/ПВО среднего уровня дальности), под углом около 90 градусов (в ряде случаев только угла атаки достаточно для полной беззащитности атакуемого комплекса ПРО, и тем более ПВО, особенно малой дальности), таким образом Искандер-М имеет ряд преимуществ над аналогами, и высокие возможности не просто поражения цели, но даже средств защиты в виде современных систем ПРО.
Ракета несёт в себе сложный комплекс пассивных и активных помех, при приближении к цели дополнительно отстреливаются ложные мишени и постановщики помех. Образец М дополнительно оборудован комплексом радиоэлектронной борьбы для нарушения работы РЛС противника. Всё это также обеспечивает ракете высокую боевую эффективность в сравнении с более простыми аналогичными ракетами.
Маневрирование на большой высоте обеспечивается скоростью и аэродинамическими рулями. Такое маневрирование не является интенсивным, но предъявляет сверхвысокие требования по времени реакции для перехватчика (за сотую долю секунды ракеты сближаются на десятки метров, время реакции одной из самых быстрореагирующих систем ПРО более 5 секунд, как и ПВО систем по открытым источникам). Если перехватчик является кинетическим, это также требует успешного прогнозирования траектории с высокой точностью. Для успешного перехвата баллистической цели с высокой вероятностью, ранее создаваемых до небаллистических комплексов Искандер, было достаточно рано обнаружить соответствующего размера и скорости цель, и, спрогнозировав траекторию, обеспечить перехват. Однако Искандер меняет свою траекторию. Комплекс Ока, предшественник Искандер, мог менять цель сохраняя устойчивую траекторию до и после манёвра, тем самым уходя от перехватчика, или как минимум снижал эффективную зону защиты, требуя успеть заново рассчитать точку встречи.
Экспортная версия, дальность стрельбы 280 км, масса ГЧ 480 кг. Представляет из себя упрощённый вариант Искандер-М. Маневрирование ракеты на большой высоте обеспечивается аэродинамическими рулями и скоростью полёта 2100 метров в секунду на всём протяжении высотного полёта. Удовлетворяет условиям режима контроля за ракетными технологиями.
Вариант с применением крылатых ракет, дальность стрельбы 500 км, масса БЧ 480 кг. Высота полёта ракеты около 7 метров при выходе на цель, и не выше 6 км, ракета автоматически корректируется всё время полёта и автоматически огибает рельеф местности. Для ОТРК «Искандер-К» также собираются крылатые ракеты Р-500 с дальностью 2000 км.
Боевое использование
Достоверных сведений о боевом использовании комплексов «Искандер» нет, однако поступали опровергаемые российскими военными сообщения, что комплекс применялся в ходе грузино-югоосетинского вооружённого конфликта 2008 года.
По утверждению начальника Аналитического департамента МВД Грузии Шота Утиашвили, Россия применяла ракетные комплексы «Искандер» по объектам в Поти, Гори и трубопроводу Баку-Супса.
В блогах заявление Утиашвили широко обсуждалось и было воспринято неоднозначно, так как часть представленных в качестве доказательств фотоснимков нескольких маршевых ступеней относятся не к «Искандеру», а к ракетам 9М79 комплексов «Точка-У», на другой же части снимков действительно показаны обломки с нанесённым шифром 9М723, соответствующим обозначению ракет комплекса «Искандер».
Михаил Барабанов, эксперт издания Moscow Defense Brief, указывает, что комплекс «Искандер» был применён по месту базирования отдельного танкового батальона в Гори. В результате прямого попадания боевой части в склад вооружений грузинского батальона произошёл его подрыв. При этом автор отмечает, что данные сведения основаны на непроверенных источниках. Голландская комиссия, расследовавшая обстоятельства гибели оператора телекомпании RTL Nieuws Стана Сториманса в Гори 12 августа 2008 года, определила, что журналист погиб от попадания одного 5-мм стального шарика. По сообщению БиБиСи, голландская комиссия выразила экспертное мнение, что носителем кассетного боеприпаса был «Искандер», однако в сообщении не было указано, по каким признакам был сделан такой вывод. Российский МИД заявил, что данных, предоставленных голландской стороной, недостаточно для определения типа носителя. Ранее организация Human Rights Watch выдвигала другую версию, согласно которой причиной гибели голландского журналиста стали авиационные кассетные бомбы РБК-250.
Заместитель начальника Генерального штаба ВС РФ генерал-полковник Анатолий Ноговицын опроверг все сообщения о применении «Искандеров» в Грузии, сообщив, что комплекс «Искандер» во время боевых действий в Южной Осетии не использовался.
Немного о политике
Оперативно-тактический ракетный комплекс «Искандер» является оружием, который может повлиять на военно-политическую ситуацию в некоторых регионах мира, если расположенные в них государства не имеют протяжённой территории. Поэтому вопросы расположения комплексов «Искандер», а также их поставок на экспорт являются предметом политических консультаций между странами.
5 ноября 2008 года Президент РФ Дмитрий Медведев, выступая с обращением к Федеральному собранию, заявил, что ответом на американскую ПРО в Польше станет размещение в Калининградской области ракетных комплексов «Искандер». Но после отказа США от размещения ПРО в Восточной Европе Медведев заявил, что в ответ Россия не будет размещать данный комплекс в Калининградской области. В связи с эскалацией напряжённости отношений между Россией и США, на конец 2011 года вопрос размещения ОТРК «Искандер» в Калининградской области оставался открытым. 23 ноября 2011 года Президент России Дмитрий Медведев снова заявил о том, что Российская Федерация готова развернуть комплекс «Искандер» в случае, если страны НАТО продолжат развёртывание системы ПРО в Европе.
25 января 2012 года стало известно, что первый дивизион оперативно-тактических ракетных комплексов «Искандер» в Калининградской области будет развёрнут и поставлен на боевое дежурство Россией во второй половине 2012 года. Однако, в тот же день Министерство обороны РФ опровергло эту информацию, заявив, что никакого решения по утверждению штата воинской части Балтийского флота, вооружаемой ракетными комплексами «Искандер», в Генеральном штабе не принималось. 15 декабря 2013 года немецкие СМИ, со ссылкой на источники в структурах безопасности, сообщили, что Россия разместила ракетные комплексы «Искандер» в Калининградской области. Об этом свидетельствуют спутниковые снимки, на которых видно не менее десяти комплексов «Искандер-М», развернутых в Калининграде, а также вдоль границы со странами Прибалтики. Развертывание могло происходить в течение 2013 года.
Комплексы перебрасывались в Калининградскую область в ходе военных учений и внезапной проверки боеготовности Западного военного округа и Северного флота в декабре 2014 года и марте 2015 года.
В 2005 году стало известно о планах поставки комплексов «Искандер» в Сирию. Это вызвало резкую отрицательную реакцию со стороны Израиля и США. Во время визита в Израиль президент России Владимир Путин объявил о запрете таких поставок для недопущения нарушения баланса сил в регионе. В августе 2008 года во время визита в Москву президент Сирии Башар Асад выразил готовность к размещению комплексов в Сирии.
15 февраля 2010 года Президент непризнанного Приднестровья Игорь Смирнов высказался за развёртывание в республике «Искандеров» в ответ на планы по размещению ПРО США в Румынии и Болгарии.
На вооружении
Россия (на февраль 2016 года): 6 бригад (72 СПУ)
26-я ракетная бригада ЗВО (г. Луга) - перевооружение бригады начато в 2010 году поставкой 6 комплексов (ПУ), в 2011 году завершено формирование первой бригады (12 ПУ);
-107-я ракетная бригада ВВО (г. Биробиджан) - полностью перевооружена 28 июня 2013 года (12 ПУ);
-1-я ракетная бригада ЮВО (Краснодар) - передача техники состоялась 14 ноября 2013 года (12 ПУ);
-112-я отдельная гвардейская ракетная бригада ЗВО (г. Шуя) - передача техники состоялась 8 июля 2014 года (12 ПУ);
92-я отдельная ракетная бригада (Оренбург) ЦВО - передача техники состоялась 19 ноября 2014 года (12 ПУ);
-103-я отдельная ракетная бригада (Улан-Удэ) ВВО - передача техники состоялась 17 июля 2015 года (12 ПУ);
К 2018 году планируется перевооружить все ракетные бригады на ОТРК «Искандер»
Основные характеристики
Назначение комплекса
Предназначен для поражения боевыми частями в обычном снаряжении малоразмерных и площадных целей в глубине оперативного построения войск противника. Предполагается, что может быть средством доставки тактического ядерного оружия.
Наиболее вероятные цели:
Средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия)
-средства противоракетной и противовоздушной обороны
-самолёты и вертолёты на аэродромах
-командные пункты и узлы связи
-важнейшие объекты гражданской инфраструктуры
Состав комплекса
В состав комплекса входят шесть типов машин (51 единица на ракетную бригаду):
-Самоходная пусковая установка (СПУ) (9П78-1)
12 шт. - предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет. Искандер может быть выполнен на базе специального колёсного шасси производства Минского завода колёсных тягачей (МЗКТ-7930). Полная масса 42 т, полезная нагрузка 19 т, скорость передвижения по шоссе/грунтовой дороге 70/40 км/ч, запас хода по топливу 1000 км. Расчёт 3 человека.
-Транспортно-заряжающая машина (ТЗМ) (9Т250 (9Т250Э))
12 шт. - предназначена для транспортировки дополнительных двух ракет. Выполнена на шасси МЗКТ-7930, оборудована погрузочным краном. Полная боевая масса 40 т. Расчёт 2 человека.
-Командно-штабная машина (КШМ) (9С552)
11 шт. - предназначена для управления всем комплексом «Искандер». Собрана на колёсном шасси КАМАЗ 43101. Радиостанция Р-168-100КАЕ «Акведук». Расчёт 4 человека. Характеристики КШМ:
-максимальная дальность радиосвязи на стоянке/на марше: 350/50 км
-время расчёта задания для ракет: до 10 с
-время передачи команд: до 15 с
-число каналов связи: до 16
-время развёртывания (свёртывания): до 30 минут
-время непрерывной работы: 48 часов
-Машина регламента и технического обслуживания (МРТО)
Предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Выполнена на колёсном шасси КамАЗа. Масса 13,5 тонн, время развёртывания не превышает 20 минут, время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты - 18 минут, расчёт 2 человека.
-Пункт подготовки информации (ППИ) (9С920, КАМАЗ 43101)
Предназначена для определения координаты цели и подготовки полётных заданий для ракет с последующей их передачей на СПУ. ППИ сопряжён со средствами разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолёта или БПЛА. Расчёт 2 человека.
-Машина жизнеобеспечения (МЖО)
14 шт. - предназначена для размещения, отдыха и приёма пищи боевых расчётов. Выполнена на колёсном шасси КАМАЗ 43118. Машина имеет в своем составе: отсек отдыха и отсек бытового обеспечения. Отсек отдыха имеет 6 спальных мест вагонного типа с откидными верхними лежаками, 2 рундука, встроенные шкафчики, открывающееся окно. Отсек бытового обеспечения имеет 2 рундука с сидениями, складной подъёмный стол, систему водоснабжения с баком на 300 литров, бачок для подогрева воды, насос для перекачки воды, систему слива, мойку, сушилку для одежды и обуви.
-Комплект арсенального оборудования и учебно-тренировочные средства
Боевые характеристики
Круговое вероятное отклонение: 10-30 м (в зависимости от применяемой системы наведения); 5-7 м ("Искандер-М" с использованием ракеты с корреляционной ГСН)
-Стартовая масса ракеты: 3 800 кг
-Масса боевой части: 480 кг
-Длина: 7,2 м
-Диаметр: 920 мм
-Скорость ракеты после начального участка траектории: 2 100 м/c Максимальные перегрузки в процессе полета - 20-30G (ракета маневрирует в полете как по высоте так и по направлению полета). Максимальная высота траектории - 50 км.
Минимальная дальность поражения цели: 50 км
-Максимальная дальность поражения цели:
-500 км Искандер-К (2000 км с крылатой ракетой Р-500)
-280 км Искандер-Э (экспортный)
-Наведение: ИНС, ГЛОНАСС, Оптическая ГСН
-Время до пуска первой ракеты: 4-16 минут
-Интервал между запусками: 1 минута (для пусковой установки 9П78 с двумя ракетами)
-Температурный диапазон эксплуатации: от?50 град.C до 50 град.C
-Срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях
Типы головных частей
В обычном снаряжении:
-кассетная с 54 осколочными боевыми элементами неконтактного подрыва (срабатывают на высоте около 10 м над поверхностью земли)
-кассетная с кумулятивными осколочными боевыми элементами
-кассетная с самоприцеливающимися боевыми элементами
-кассетная объёмно-детонирующего действия
-осколочно-фугасная (ОФБЧ)
-фугасно-зажигательная
-проникающая (ПрБЧ)
-специальная (ядерная)
История создания этого ОТРК началась еще в начале 80-х годов. Использование БЧ обычного (неядерного) снаряжения при сохранении эффективности оружия заставило разработчиков искать новые способы построения системы управления (СУ) ракетой. Точность инерциальной СУ для решения этой задачи недостаточна, ее следовало поднять примерно на порядок. В 80-е гг. в нашей стране уже предпринимались попытки решить эту проблему. Создавалась оптическая аппаратура самонаведения для "Скада" (даже удалось провести полигонные испытания и сдать ракету на опытную эксплуатацию в войсках). Безъядерная БЧ с наведением с помощью радиолокационной ГСН корреляционного типа разрабатывалась для комплекса "Волга". Модернизированная "Ока" и "Точка" имели не только инерциальную СУ, но и оптическую корреляционно-экстремальную систему наведения, которая также была не только испытана, но и прошла опытную эксплуатацию в войсках. В годы простоя нашего ВПК больших успехов добились в этом направлении США: на американской ракете "Першинг-2", которая была уничтожена по Договору РСМД, устанавливалась радиолокационная ГСН, опознающая местность в районе цели; оптические системы самонаведения используются в современных вариантах крылатых ракет "Томагавк" и CALCM. Их эффективность была наглядно подтверждена в Ираке и Югославии.
Началу создания оперативно-тактического ракетного комплекса «Искандер-М» положил Договор по ракетам средней и малой дальности (РСМД) 1987 года, а также отказ от применения ядерного оружия во время войны. В связи с этим требовалось создать военный комплекс, с помощью которого возможно управлять ракетой на всей траектории полета и попадать точно в цель. Важна была и высокая степень автоматизации процессами обмена информацией и управления боевой работой.
Многоцелевая модульная ракетная система 9К720 "Искандер", разработанная Конструкторским Бюро Машиностроения г. Коломны под руководством С.П. Непобедимого, впервые была показана на МАКС в 1999 году. Важнейшей особенностью пусковой установки стало размещение на ней двух ракет. Через одну минуту после пуска первой из них может стартовать вторая. Сама пусковая установка разработана волгоградским ЦКБ "Титан" и помимо ракет несёт на себе полный комплект оборудования для проведения подготовки и пуска.
О. И. Мамалыге и В. А. Шурыгину, генеральному директору ЦКБ «Титан», «Искандер» обязан своей «двурогостью» – двумя ракетами в кузове.
«Перед КБМ поставили задачу: «Искандер» должен уничтожать как неподвижные, так и подвижные цели, – вспоминает Олег Иванович. – В свое время такая же задача стояла перед «Окой-У». Опытные образцы «Оки-У» уничтожили вместе с «Окой» по тому же Договору об РСМД.
Разведывательно-ударный комплекс, в который «Искандер» должен был входить как средство огневого поражения, получил название «Равенство». Разрабатывался специальный самолет-разведчик, он же наводчик. Самолет обнаруживает, допустим, танковую колонну на марше. Передает координаты на пусковую установку ОТРК. Далее корректирует полет ракеты в зависимости от передвижения цели.
Разведывательно-ударный комплекс должен был поражать от 20 до 40 целей в час. Требовалось много ракет. Тогда я и предложил разместить на пусковой две ракеты».
Каждая ракета весит 3,8 тонны. Удвоение боезапаса заставило пересмотреть габариты и грузоподъемность пусковой установки. До этого шасси для коломенских комплексов «Точка» и «Ока» делал Брянский автозавод. Теперь пришлось обратиться на Минский завод колесных тягачей, который спроектировал четырехосные шасси.
| ОТРК Искандер-М |
Высокоточный оперативно-тактический ракетный комплекс сухопутных войск 9К720 "Искандер" предназначен для скрытной подготовки и нанесения эффективных ракетных ударов по особо важным малоразмерным и площадным целям в глубине оперативного построения войск противника: огневым средствам (ракетные комплексы,РСЗО, дальнобойная артиллерия), самолетам и вертолетам на аэродромах, командным пунктам и узлам связи, важнейшим объектам гражданской инфраструктуры.
Ракетный комплекс "Искандер" воплощены технические решения, сделавшие этот комплекс эффективным, мобильным и простым в эксплуатации оружием. "Искандер" может доставлять к цели кассетную (с 54 боевыми элементами), проникающую, осколочно-фугасную, а в перспективе и другие боевые части. Это позволяет поражать малоразмерные и площадные цели, среди которых огневые средства противника, системы ПВО и ПРО, авиация на аэродромах, командные пункты и т.д.
ОТРК "Искандер" полностью удовлетворяет ограничениям, налагаемым режимом контроля за ракетными технологиями (РКРТ). В соответствии с ними государства, обладающие ракетными технологиями, не могут продавать за рубеж ракеты с дальностью свыше 300 км (у "Искандера-Э" - 280 км). Масса полезной нагрузки ракеты не должна превышать 500 кг ("Искандер-Э" несет 480 кг). Таким образом, он полностью удовлетворяет условиям РКРТ и может без ограничения поставляться за рубеж. Стоит отметить, что комплекс "Искандер" - твердотопливный, что резко затрудняет его модернизацию с целью увеличения дальности стрельбы.
Практика войн последних десятилетий показывает, что как бы ни было эффективно средство поражения, оно не может внести существенный вклад в победу, если не интегрировано с системами разведки и управления. ОТРК "Искандер" создан с учетом этой закономерности. Информация об объекте поражения передается со спутника, самолета-разведчика или беспилотного летательного аппарата на пункт подготовки информации (ППИ). На нём рассчитывается полётное задание для ракеты, которое затем по радиоканалам транслируется на командно-штабные машины (КШМ) командиров дивизиона и батареи, а оттуда - на пусковые установки. Команды на пуск ракет могут быть сформированы как в КШМ, так и поступить от пунктов управления старших артиллерийских начальников. Аппаратура ППИ и КШМ построена на локальных сетях российских ЭВМ, причем функциональное назначение комплекса средств управления зависит лишь от программного обеспечения и может быть легко модернизировано для управления различными огневыми средствами.
 |
| Размещение на СПУ ОТРК "Искандер" двух ракет |
| Источник: http://fun-space.ru/ |
Размещение на каждой СПУ и ТЗМ двух ракет значительно повышает огневую мощь ракетных дивизионов, а интервал в одну минуту между пусками ракет по разным целям обеспечивает высокую огневую производительность.
Преодоление системы ПРО базировалось на нескольких решениях.
Максимально снизили эффективную поверхность рассеяния ракеты. Для этого ее контур сделали максимально гладким, обтекаемым, без выступов и острых граней.
В ходе эксплуатации нужно транспортировать, грузить, заряжать, пристыковывать аппаратуру, проверять работоспособность ракеты. То есть без разъемов, элементов крепления и других технологических приспособлений не обойтись.
Решение нашли нестандартное. На ракету установили две обоймы со вспомогательными элементами. Каждая состояла из двух полуколец, соединенных пирозамками. Когда ракета сходила с направляющих, система управления подавала сигнал, обоймы отстреливались, выдвигались специальные автоматические крышки, которые закрывали люки и места разъемов, и ракета становилась «гладкой».
Чтобы ракету не обнаружили локаторы, на внешнюю поверхность нанесли особое покрытие, поглощающее радиоволны.
Но главное – ракету наделили способностью активно маневрировать и сделали траекторию совершенно непредсказуемой. Рассчитать упрежденную точку встречи в этом случае в отличие от ситуации, когда объект движется по баллистической траектории, очень трудно, следовательно, ракету практически невозможно перехватить.
Ни одна другая в мире тактическая и оперативно-тактическая ракета не обладала и не обладает такими свойствами.
Провели совершенно уникальную работу, которая заставила пересмотреть многие вещи, заложенные в эскизном проекте. В процессе отработки от облика наземного оборудования мало что осталось. «Искандер» стал неким промежуточным звеном в создании комплекса нового поколения.
28 февраля 1993 года вышел Указ президента РФ по развертыванию опытно-конструкторских работ по ОТРК «Искандер-М», на который было выдано ТТЗ, основанное на новом подходе к построению комплекса и оптимизировавшее все решения.
Этот комплекс был не переделкой старого, не модернизацией, а новым изделием, выполненным на основе других технологий, более совершенным.
Судьба комплекса не единожды была под ударом, но
В настоящее время существует три варианта ракетного комплекса «Искандер»:
- «Искандер – М» для Российской армии, пусковая установка на две ракеты 9М723, 9М723-1, 9М723-1Ф или 9М723-1К (классификация НАТО SS-26 STONE) с максимальной дальностью полёта до 500 км;
- «Искандер – К», ракетный комплекс для осуществления запуска крылатых ракет, например Р-500, максимальная дальность полёта которых составляет до 2 000 км.;
- «Искандер – Э», экспортный вариант ракетного комплекса для ракеты 9М723Э (классификация НАТО SS-26 STONE B) с максимальной дальностью полета не более 280 км и соответствующий требованиям режима контроля над ракетными технологиями (РКРТ).
Ракетный комплекс «Искандер» принят на вооружение российской армии в 2006 году.
Специалисты высказывают мнение, что комбинированное применение двух братьев – Искандер-М и Искандер-К дают синергетический эффект, противодействовать которому не в состоянии никакая из существующих систем ПРО.
Основные особенности РК 9К720 "Искандер":
- высокоточное и эффективное поражение различных типов целей;
- возможность скрытной подготовки, боевого дежурства и эффективного нанесения ракетных ударов;
- автоматический расчет и ввод полетного задания ракет средствами пусковой установки;
- высокая вероятность выполнения боевой задачи в условиях активного противодействия противника;
- высокая вероятность безотказного функционирования ракеты при подготовке к пуску, а также в полете;
- высокая тактическая маневренность благодаря высокой проходимости боевых машин, смонтированных на полноприводных шасси,
- стратегическая мобильность за счет транспортабельности машин всеми видами транспорта, включая транспортную авиацию;
- автоматизация боевого управления ракетными подразделениями,
- оперативная обработка и доведение развединформации до соответствующих звеньев управления;
- длительный срок службы и удобство эксплуатации.
ЦНИИАГ создал комплексную систему управления, объединившую в едином автоматизированном цикле процессы разведки, целеуказания, боевого управления, подготовки полетных заданий, пуска и наведения ракет на цель. Это в итоге позволило решить проблему оперативного и эффективного поражения малоразмерных целей дальнобойными высокоточными ракетами с зарядами в обычном снаряжении. Такая современная высокоточная система управления реализована в принятом на вооружение ОТРК Сухопутных войск «Искандер-М». Особое внимание уделяется развитию средств управления беспилотных летательных аппаратов – достижению минимально возможной ошибки навигации системы управления с помощью бесплатформенной инерциальной навигационной системы. Реализация Институтом такой системы в РК «Искандер-М» позволила при достижении требуемой высокой точности стрельбы добиться существенного снижения стоимости и сроков изготовления ракет и, в конечном счете, увеличить программу выпуска ракет в серийном производстве. ЦНИИАГ разработал комплекс средств автоматизированного управления ракетной бригадой «Искандер-М», обеспечивающий эффективное боевое применение ракетных бригад за счет автоматизации основных процессов подготовки и нанесения ракетных ударов.
 |
| Аппаратура бортовой системы управления ОТРК "Искандер" |
Современный “Искандер-М” и восставший из праха мобильный ракетный комплекс MGM-31C Pershing II. На первый взгляд, у них нет ничего общего: новейший ОТРК с конвенционной БЧ и стратегическая ракета средней дальности, созданная в эпоху холодной войны.
Но это лишь на первый взгляд...
Обе “игрушки” доставили кучу проблем, ужаснув противников по обеим “сторонам баррикад”. Обе создавались в тяжелые времена с надеждой изменить традиционный взгляд на ведение БД. Обе обладают мрачной репутацией - с развертыванием “Искандеров” и “Першингов” связан целый шквал международных скандалов.
Несмотря на разницу в возрасте и назначении, обе ракеты весьма близки по габаритам (длина/макс. диаметр корпуса: “Искандер-М” - 7,2/0,92 м, “Першинг-2” - 10,6/1,0 м), а двукратная разница в их стартовой массе (3,8 против 7,4 тонн) не имеет особого значения с точки зрения их базирования. Оба комплекса обладают должной степенью мобильности на местности (“Искандер-М” - самоходная ПУ с колесной формулой 8х8, “Першинг-2” - полуприцеп, седельный тягач). И в равной степени транспортабельны железнодорожным, морским и авиационным транспортом.
Несмотря на троекратную разницу в дальности полета (1770 против 500 км), радиус поражения обеих баллистических ракет достаточно велик в масштабах компактной Европы.
При разработке обеих комплексов во главу угла ставилась точность.
В силу своего конвенционного снаряжения “Искандер-М” обладает возможностью прямого попадания в цель (отклонение в 5...7 метров компенсируются мощью боевой части).
“Першинг-2” был предназначен для хирургически точного “обезглавливающего” удара по важнейшим объектам военной инфраструктуры СССР: штабам, бункерам, защищенным командным пунктам, узлам связи и т.д. Отсюда - яростное стремление к радикальному уменьшению КВО.
В результате оба ракетных комплекса были оснащены маневрирующей головной частью, и в силу своих исключительно высоких ТТХ, были признаны шедеврами в области ракетостроения.
И вот два непримиримых супергероя внезапно получили шанс на встречу в бою:
“Важно заставить Россию вернуться к исполнению договора по РСМД. Для этого у США в запасе есть не только дипломатические, но экономические и даже военные варианты ответа”
- Заместитель госсекретаря по контролю над вооружениями и международной безопасности Роуз Готтемеллер, 10 декабря 2014 г.
“Можно, конечно, вернуться к 80-м годам, разместить крылатые ракеты или «Першинги» в Европе. Сейчас у американцев их нет, но речь, видимо, идет именно об этом. Только размещение в Европе ракет средней дальности можно расценивать, как «военные методы» ответа.”
- Из интервью бывшего начальника международно-договорного управления Минобороны РФ генерала-лейтенанта запаса Евгения Бужинского.
Великий воин Искандер Двурогий
Он долетит от Калининграда до Варшавы за 2 мин 22 сек. За это время морпех НАТО даже не успеет почистить зубы...
Большая часть траектории полета “Искандер-М” пролегает в зыбких слоях атмосферы на высотах от 20 до 50 км (апогей). В наиболее малоизученных областях атмосферного пространства, недоступных большинству из современных средств ПВО.
Скорость боеголовки в момент отключения маршевого двигателя превышает шесть скоростей звука.
Боевой блок изготовлен с учетом технологии “стелс”. Гладкий, обтекаемый боеприпас с малыми габаритами, без аэродинамических поверхностей большой площади. По данным западных источников, с внешней стороны боеголовка дополнительно покрыта радиопоглощающей ферромагнитной краской. Всё это создает дополнительные трудности для её обнаружения и перехвата средствами ПВО/ПРО противника.
Семь типов боевых частей для решения широкого круга задач: кассетные, осколочно-фугасные, проникающие - массой от 480 до 700 кг.
Маневрирующий боевой блок с коррекцией на всех участках полета. Система газовых рулей в разреженных слоях атмосферы и отклоняемые рули на финальном участке траектории. Применяется интенсивное маневрирование с перегрузками 20-30g на терминальной стадии полета. Имеется возможность отвесного пикирования на цель под углом, близким к 90° на скорости 700-800 м/с. КВО боеголовки “Искандер-М” достигает 5...7 метров.
Смешанная система наведения по данным инерциальной навигационной системы (ИНС) на начальном и среднем участке полета и оптических датчиков (по типу DSMAC) на терминальной стадии. Рассматривается вопрос об оснащении боевых блоков системой наведения на основе GPS/ГЛОНАСС.
Имеется проект по оснащению боевых блоков собственной системой РЭБ для постановки активных помех радиолокационным средствам системы ПВО противника.
Его летные характеристики находятся на грани возможностей западных систем ПВО/ПРО. Высокая точность, вкупе с мощной БЧ ракеты (в 1,5-2 раза тяжелее БЧ “Томагавка”) позволяют “Искандер-М” менять “условия игры”, изменяя обстановку на театре военных действий. Командные пункты и базы противника, ангары, топливохранилища, скопления бронетанковой и авиационной техники, позиции ЗРК, артбатареи, мосты и электростанции: все это подвергнется неминуемому тотальному разрушению в первые минуты войны.
“Семь минут полета до Москвы...”
Коснувшись звезд на высоте 300 км, боеголовка стремительно возвращалась в атмосферу. В глубине корпуса, надежно защищенный от жара, холода и перегрузок, методично отсчитывал секунды бортовой компьютер …428, 429, 430 - пройдена линия Кармана. Пора! Руководствуясь данными акселерометра и гироскопов, боевая часть «Першинга-2» разворачивалась в пространстве перпендикулярно траектории падения. Тормози! Тормози! Потоки плазмы клочьями срываются со скользкой поверхности корпуса и уносятся прочь в фиолетовую мглу стратосферы. Поначалу слабая и разряженная, атмосфера уже уверенно свистит за бортом, раскачивая в своих потоках “челн”, рискнувший бросить вызов воздушному океану.
На высоте 15 км «Першинг-2» гасил скорость до 2-3 скоростей звука, ИНС в очередной раз ориентировала боеголовку должным образом - и начиналось увлекательное действо. Под абляционным пластиковым обтекателем оживал радиолокатор системы RADAG. Боеголовка получала кольцевое изображение подстилающего рельефа за счет сканирования вокруг вертикальной оси с угловой скоростью 2 об/сек. В памяти бортового компьютера хранились четыре эталонных изображения района цели для разных высот, записанные в виде матрицы, каждая ячейка которой соответствовала яркости данного участка местности в выбранном диапазоне радиоволн. Сравнивая полученные данные с заложенными в память радиолокационными картами, боеголовка определяла свое текущее положение и погрешность ИНС. Коррекция боевого блока на заатмосферных высотах производилась с помощью реактивных двигателей на сжатом воздухе; в атмосфере - аэродинамическими поверхностями с гидравлическим приводом.
Выполнив свою задачу, система RADAG отключалась на высоте около 1 км. Получив последний корректирующий импульс, боеголовка пикировала по баллистической траектории, проводя точечное уничтожение намеченной цели.
Маленький смертоносный шедевр фирмы “Мартин Мариетта” привел в смятение весь советский генералитет и партийную верхушку СССР. В случае начала войны, БРСД “Першинг-2” за несколько минут “выбивали” все важнейшие объекты военной и гражданской инфраструктуры на территории европейской части СССР. Не было никакой возможности защититься от страшной угрозы. Ядерный паритет был нарушен.
Траектория полета "Першинг-2"
К декабрю 1985 года на территории ФРГ было развернуто 108 пусковых установок MGM-31C Pershing II. Эффект от этого был сравним с нынешним размещением ОТРК “Искандер-М” в Калининградской области. Разгорелся международный скандал, еще более охладивший отношения между СССР и США.
Последующие несколько лет страны искали выход из сложившейся ситуации. Ни одна из сторон не желала идти на компромисс. Не в силах соревноваться по точности своих ракет с “Першингом-2”, Советский Союз, в отместку, продолжал развертывание ракет средней дальности РСМ-10 “Пионер” (круговое отклонение от цели ±550 метров против 30 м у “Першинга-2”) с намерением разметать группировку натовских войск сплошным термоядерным огнем. Каждый “Пионер” нес по три РГЧ ИН мощностью 150 кт против моноблочной БЧ “Першинг-2” малой мощности (от 5 до 80 кт).
SS-20 Saber (РСД-10 “Пионер”) в Национальном музее авиации и космонавтики в Вашингтоне. Справа от него - малыш “Першинг-2”
Все закончилось в 1987 году подписанием договора о ликвидации ракет малой и средней дальности (РСМД). К лету 1989 года все ракеты “Першинг-2” были сняты с боевого дежурства в Европе. Утилизация заняла еще несколько лет, путем прожига на стенде твердотопливных двигателей обеих ступеней. Таким образом, последний “Першинг-2” был сожжен в 1991 году.
Особый интерес в этой истории вызывают технические моменты американской ракеты. Такие, как система наведения боеголовок: примитивная ретро-электроника позволила реализовать невероятно малое (даже по сегодняшним меркам) значение КВО. Или радиопрозрачный пластиковый обтекатель антенны радара, выдерживавший нагрев в сотни градусов при вхождении боеголовки в плотные слови атмосферы на восьми скоростях звука.
“Першинг-2” канул в лету, заняв своё заслуженное место в рейтинге самых страшных изобретений в истории. И было крайне неприятно услышать о возможности его реинкарнации с использованием современных технологий.
