Статья посвящена именно первому Автомату Калашникову АК-47 .

Автомата Калашникова под промежуточный патрон 7,62х39 мм был сконструирован Михаилом Тимофеевичем Калашниковым в 1947 году. Принят на вооружение в 1949 году и выпускался до 1959 года, поставлялся для военных под индекс ГРАУ-56-А-212. Так как автомат сконструирован в 1947 году и имел опытный образец АК-46, то часто упоминается, как АК-47 .
Автомат Калашникова является самым массовым и популярным оружием в мире. За 60 лет в мире выпущено более 70 миллионов автоматов Калашникова и его модификаций. Это примерно 1/5 всего произведенного стрелкового оружия в мире, Ближайший конкурентом автомата Калашникова является американский автомат США-выпущено порядка 8 миллионов штук.

История создания

Предпосылкой создания автомата Калашникова стала вторая мировая война, во время которой появился немецкий автомат StG -44 под промежуточный патрон 7,92х33 мм и полуавтоматический карабин М1 американского производства под патрон 7,62х33 мм, который поставляли в СССР по Ленд-Лизу. Военными и конструкторами были оценены положительные стороны автомата и винтовки под промежуточные патроны и дало толчок в разработке отечественных образцов оружия под промежуточный патрон.

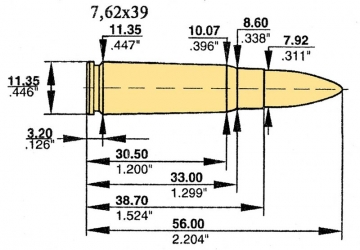

Чуть забегая наперед. Советский промежуточный патрон 7,62х39 мм был разработан конструкторами Б.В. Семиной и Н.М. Елизаровой в ОКБ-44 в ноябре 1943 года. Изначально калибр патрона составлял 7,62х41 мм, но в дальнейшем был укорочен. Производство промышленного патрона было налажено в 1944 году. Новый патрон занял нишу между пистолетными патронами и винтовочными-пулеметными патронами. Промежуточный патрон получил много плюсов при минимальных потерях ТТХ. Так новый патрон стал меньше по размеру, значительно легче, эффективен при стрельбе по живой силе врага на дальности до 700-800 метров, меньшая отдача. Так вес патрона 7,62х39 мм составляет 16,2 грамм, а винтовочный-пулеметный патрон 7, 62х54 весит 24,7 грамма. Разница в весе составляет почти 9 грамм, что на 60% легче.
Благодаря появлению более компактного и менее мощного патрона послужило созданию новых образцов под этот патрон. Так новое оружие изначально получалось компактным и легким по сравнению с оружием под патрон 7,62х4 мм. Новое оружие под промежуточный патрон должно было стать эффективным на дальности 400-800 метров. Под замещение новым оружием оказались пистолет –пулеметы ППШ, ППД-эффективная прицельная дальность, которых не превышала 200-300 метров. Ем самым оно становилось эффективней, чем пистолет-пулеметы прицельная дальность, которых составляла 200-300 метров. Роль винтовочных патронов тоже была уменьшена-часто бойцам не требовалось винтовки и пулеметы повышенной мощности и с большой отдачей.
В результате на свет под промежуточный патрон появился автомат Калашникова-АК , ручной пулемет Дегтярева-РПД и самозарядный карабин Симонова-СКС . В дальнейшем в СССР автомат Калашникова вытеснил карабин СКС в течении 10-15 лет, так как АК имел более высокую плотность огня, современные военные конфликты показали, что на полуавтоматические винтовки с прицельной дальностью 600-800 метров не так эффективно, как автоматы. Пулемет РПД в течении 10-15 лет не справедливо вытеснил пулемет Калашникова под патрон 7,62х54 мм по причине унификации пулеметов.
Первой советским автоматам АС-44 под промежуточный патрон 7,62х41 мм создал Алексей Иванович Судаев (создатель пистолет-пулемета Судаева). Автомат был выпущен небольшой партией для войсковых испытаний, но так и не был принят на вооружения, не смотря на плюсы и минусы военные хотели получить для себя автомат после доработок, но смерть А.И.Судаева остановила дальнейшие работы по доработке автомата АС-44. После смерти А.И. Судавева был назначен новый конкурс по разработке пулемета, винтовки и автомата под промежуточный патрон. В ноябре 1946 года М.Т. Калашникова представил свой автомат. Конкурентами Калашникова стали автомата Булкина и Дементьева.

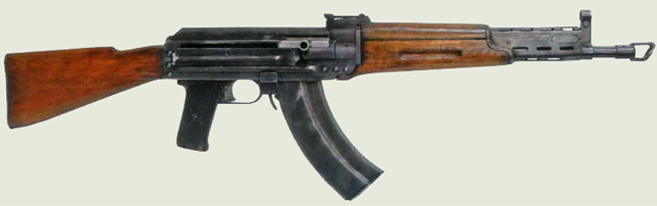

Первый образец АК-46 визуально отличался от АК-47 -имел разделенный флажковый предохранитель и переводчик огня, взводная рукоятка находилась на левой стороне. Военная комиссия потребовалась перенести взводную рукоятку на правую сторону, объединить переводчик огня с предохранителем и разместить его на правой стороне автомата для избавления левой стороны от выступов автоматики. После доработки на втором конкурсе автомат Калашникова признали не пригодным. Не смотря на вердикт Калашников вместе с конструктором Зайцевым доработали на Ковровском заводе автомат, при доработке часть механизмов была позаимствована у других автоматов, принимавших участие в конкурсах, как АБ-46 / ТКБ-415 и ранних образцов оружия. Этические нормы позаимствованния технических решений у других образцов никак не возбранялось, а даже поощрялось, так как военные хотели увидеть успешный образец оружие, в котором все эти технические решения сосчитались. Не смотря на то, АК-46 был забракован, Калашников обратился за помощью к военным с которыми воевал во время ВОВ, что бы ему дали возможность представить военной комиссии новый образец его автомата. Зимой 1946-1947 года комиссии были представлены автоматы Дементьева КБП-520, Булкина ТКБ-415, Калашникова КБП-580. Комиссия очередной раз забраковала снова все автоматы, но отметила что автомат Калашникова самый надежный, но имеет плохую кучность, в то время как автомат Булкина ТКБ-415 имеют хорошую кучность, но малую надежность. Не смотря на отрицательную оценку автоматам было решено принять на вооружение автомат Калашникова , а проблему с кучностью отложить до других времен, тем самым вооружить армию автоматами.

Производство автоматам Калашникова было решено наладить на Ижевском заводе в 1947 году (в дальнейшем и на Тульском оружейном заводе). После войсковых и полигонных испытаний в 1948 году на вооружение советской Армии были приняты две модификации АК под обозначением "7,62 мм автомат Калашникова"-АК и "7,62-автомат Калашникова со складным прикладом"-АКС .В 1949 году М.Т. Калашников за создания АК был удостоен Сталинской премии первой степени.
Автомат получился «полусырым», так как были нарекания по кучности и работе в разных климатических условиях, в конструкцию и производство стали вносить изменения. В начале 1950-ыз годов у АК-47 появился «конкурент» конструкции Германа Коробова-автомат ТКБ-417. Автомат Коробова имел лучшую кучность, меньшую массу и был более дешевле в производстве. Несмотря на это Калашников исправил недостатки своего автомата и представил модернизированный вариант АК, который в 1959 году был принят на вооружение, как «7,62-мм автомат Калашникова модернизированный»-АКМ .

Автоматика автомата Калашникова

Автомат Калашникова состоит примерно из 95 деталей. Автоматика АК-47 работает за счет отвода части пороховых газов из канала ствола во время выстрела. Газы, попадающие в канал ствола, толкают газовый поршень, который дает импульс затворной группой для совершения нового цикла. Во время отката происходит прокрутка личинки, запирающей патрон в патроннике с дальнейшей экстракцией гильзы из автомата. Недостаток такой затворной группы-это большой вес (520 грамм), которая во время стрельбы приводит к заметной отдачи ухудшающая кучность боя. Возврат затвора в боевое положение происходит с помощи возвратной пружины. При израсходовании патронов в магазине затвор не становиться на затворную задержку, что является минусом.
Ударно-Спусковой механизм УСМ установлен внутри корпуса не отдельным узлом. Позволяет вести автоматический (стрельбу очередями-обеспечивает автоспуск) и полуавтоматический (одиночный) огонь. УСМ объединён в единое целое с предохранителем, который запирает затвор и курок, что исключает случайны выстрел даже при заряженном патроне в патроннике. УСМ работает за счет, витой проволоки, которая расположена П-образно внутри корпуса автомата. УСМ.
Ствольная коробка служит телом всего автомата объединяющая все части в единое целое. Внутри ствольной коробки расположены четыре рельсы для скольжения затворной группы. Первые автоматы АК-47 имели штампованную ствольную коробку, что сильно отражалось на качестве и надежности автомата. В дальнейшем при производстве АКМ стали изготовлять фрезеровочным способом, что повисело надежность, но и масса автомата подросла. На ствольной коробке расположен секторный прицел с прицельной дальностью на 800 метров.
Первые АК-47 не имели на стволе дульных-тормозов компенсаторов. На стволе АК предусмотрено крепление для штыка ножа, который можно было использовать во время рукопашного боя. АКС не предусматривало крепление штык ножа. Деревянный приклад автомата имеет пенал для чистки и обслуживания автомата.

Боеприпасы:

Для стрельбы из автомата АК можно использовать патроны 7,62х39 мм:

обыкновенны патроны-пуля имеет стальную рубашку, со стальным сердечником, между плакированной стальной рубашкой и сердечником располагается свинцовая рубашка. Первые патроны имели мягкий стальной сердечник, который значительно не увеличивал бронепробиваемый эффект. Патрон предназначен для стрельбы по живой силе противника. Пуля не имеет отличительной маркировки на носике пули.
бронебойно-зажигательный патрон предназначен для стрельбы по живой силе противника и не легкобронированной технике на дистанции до 300 метров. Патрон эффективен для стрельбы по емкостям с горючим, бензобакам транспортных средств. Пуля имеет плакированную томпаком рубашку, внутри которой стальной сердечник из высокоуглеродистой стали, между рубашкой и сердечником свинец. В донной части пули находится поддон с зажигательным составом. Кончик пули зажигательного патрона маркируется черным цветом с красным пояском.
трассирующий предназначен для стрельбы по живой силе противника в дневное и ночное время на дистанции до 800 метров, при стрельбе помогает обозначить врага. Имеет плакированную томпаком рубашку со стальным сердечником помещённый в свинец. На донной части имеется сопла для с горящим составом. Пуля маркируется зеленым цветом на конце.
-зажигательный патрон переназначен для стрельбы по живой силе врага, технике врага или по легкозагорающимся материалам на дистанции до 700 метров для создания очагов пожара. Патрон состоит из медной рубашки внутри которой находится легковоспламеняющийся состав на воздухе. Наконечник пули маркируется красным цветом.
охотничьи, оболочные предназначены для промысловой охоты и тренировкой стрельбы. Внутри стальной плакированной томпаком пули находится свинцовый сердечник.
так же есть холостые, бронебойные-трассирующие патроны и т.д.

Питание автомата происходит с помощи съемного коробчатого двухрядного магазина на 30 патронов. Так как промежуточный патрон имеет конусный вид, то для их размещения пришлось создать магазин с узнаваемым изгибом. Магазины для АК и АКМ изготавливались из метала, в дальнейшем для АК-74 магазины стали изготавливать из твердых полимеров. Помимо магазина на 30 патронов для АК и АКМ созданы секторные магазины на 40 патронов и барабанный магазин на 75 патронов. Крепление магазина к автомату происходит примыканием магазина в горловину ствольной коробки и фиксации его с помощи защелки.

Кучность автомата АК первых выпусков была не важной, что было отмечено при принятии его на вооружение, но надежность автомата перевешивала этот недостаток. С каждой модернизацией с помощи дульных срезов и дульных-тормозов компенсаторов кучность автомата росла. Дальность прямого выстрела по ростовой фигуре врага составляет 350 метров.

Нормативы по разборке-сборке автомата Калашникова на уроках ОБЖ составляет:

На «отлично»- 18 и 30 секунд
На «хорошо»-30 и 35 секунд
На «удовлетворительно» 35-40 секунд
Норматив для военных составляет 15 и 25 секунд

Боевое применение АК-47

Советской публике АК-47 был представлен в фильме "Максим Перепелица" 1955 года.
Впервые боевое применение АК произошло во время операции «Вихрь» при подавлении восстания в Венгрии 1 ноября 1956 года. Затем последовала война во Вьетнаме, где автомат Калашникова превзошел на голову своего конкурента-автомата М16, надежность которого в джунглях Вьетнама «подкачала». После Вьетнама автомат Калашникова фигурировал в каждом вооружённом конфликте, который происходил в Мире.

Заключение.

Автомат Калашникова АК-47 изначально получился не идеальном, но со временем многие недостатки были устранены, и он стал эталоном надежности в оружейном мире. Автомат Клашникова стал синонимом слова «надежность». Последующая принятия на вооружения АКМ утвердила позиции автомата в оружейном Мире.

Технические характеристики автомата Калашникова АК-47

Количество выстрелов	30 в магазине
Калибр ствола	7,62х39 мм, 8 нареза
Боевая скорострельность	120 выстрелов в минуту
Максимальная скорострельность	540-600 выстрелов в минуту
Прицельная дальность	3200-3500 метров
Эффективная прицельная дальность	800 метров
Максимальна дальность полета пули	3000 метров
Начальная скорость вылета	715 м/с
Автоматика	газоотводная
Вес	4,3 кг пустой, 4,8 кг снаряженный
Размеры	870 мм АК, 645 мм АКС

1. Опытный пистолет - пулемет образца 1942 г.

Пистолет-пулемет проходил испытания на Щуровском полигоне. В заключении комиссии отмечалось, что он сложнее и дороже, чем ППШ-41 и ППС, требует применения дефицитных и медленных фрезерных работ. На вооружение не был принят.
Калибр - 7,62 мм. Построен по принципу полусвободного затвора. Ударный механизм ударникового типа, работает от возвратной пружины. Спусковой механизм допускает ведение как одиночного, так и непрерывного огня. Переводчик флажкового типа, расположен с левой стороны спусковой рамы, одновременно выполняет функции предохранителя, запирая спусковой крючок. Экстракция и отражение стреляной гильзы производятся с помощью выбрасывателя, смонтированного на затворе, и отражателя, жестко закрепленного на дне спусковой рамы. Питание патронами производится из коробчатого двухрядного магазина на 30 патронов. Пистолет-пулемет снабжен металлическим складным прикладом, деревянной пистолетной рукояткой и дополнительной рукояткой для удержания при стрельбе, расположенной на кожухе ствола. Передний торец кожуха ствола служит тормозом-компенсатором.

2. Опытный ручной пулемет образца 1943 г.

3. Опытный самозарядный карабин образца 1944 г.

Калибр - 7,62 мм. Проходил испытания на Щуровском полигоне в 1943 году. На вооружение не был принят.

4. Опытный пистолет-пулемет обр. 1947 г.

Калибр - 9 мм. Автоматика основана на отдаче свободного затвора. Спусковой механизм допускает ведение как одиночного, так и непрерывного огня. Переводчик одновременно выполняет функцию предохранителя. Экстракция и отражение стреляной гильзы производятся с помощью выбрасывателя, смонтированного на затворе, и отражателя, жестко закрепленного на боковой стенке ствольной коробки. Патроны подаются из двухрядного коробчатого магазина, который используется при стрельбе в качестве дополнительной рукоятки для удержания пистолета-пулемета. Прицел с поворотным целиком для стрельбы на дистанции 100 и 200 м. Пистолет-пулемет снабжен выдвижным металлическим прикладом, который в походном положении задвигается в ствольную коробку, и деревянной рукояткой пистолетного типа.

На вооружение не был принят.

Образцы оружия, принятые на вооружение.

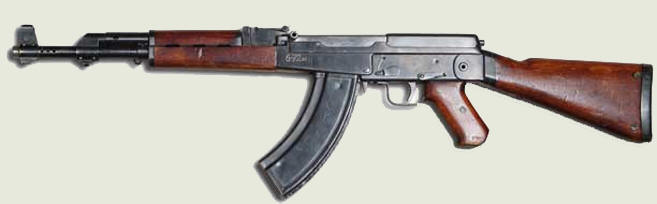

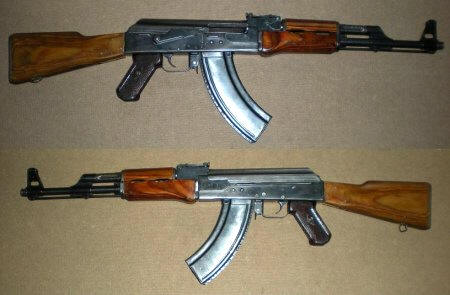

1. Автомат Калашникова образца 1947 г. АК-47

Калибр: 7,62 мм
Масса: 4,86 кг
Длина общая: 870 мм
Прицельная дальность: 800 м
Начальная скорость пули: 700 м/с
Темп стрельбы: 600 выстр./мин
40/90-100
Емкость магазина: 30

Принят на вооружение Советской армии в 1949 г. Серийно выпускался с 1949 по 1957 гг. в двух вариантах - с постоянным и складным металлическим прикладом. Автоматическое действие основано на использовании энергии части пороховых газов, отводимых из ствола. Запирание канала ствола осуществляется двумя боевыми упорами при повороте за счет взаимодействия выкупа затвора с фигурным пазом затворной рамы, подача патронов - из 30-местного секторного магазина. Ударно-спусковой магазин позволяет вести одиночный и автоматический огонь, автомат оснащается съемным штык-ножом.

2. Автомат Калашникова модернизированный АКМ

Калибр: 7,62 мм
Масса: 3,6 кг
Длина общая: 880 мм
Прицельная дальность: 800 м
Начальная скорость пули: 715 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/90-100
Емкость магазина: 30

Был принят на вооружение в 1959 г. Модернизация была направлена прежде всего на повышение кучности стрельбы, снижение веса оружия и удешевление производства. От АК-47 отличается ствольной коробкой, изготовленной методом штамповки из тонколистового металла. В ударно-спусковой механизм ввели новую деталь - замедлитель темпа стрельбы. Также для АКМ был разработан дульный компенсатор, повысивший кучность стрельбы из неустойчивых положений (без упора). Как и АК-47, имел вариант со складывающимся металлическим прикладом - АКМС.

3. Ручной пулемет Калашникова РПК

Калибр: 7,62 мм
Масса: 5,6 кг
Длина общая: 1040 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 745 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/150
Емкость магазина: 40/75

В середине 1950-х в Советском Союзе было принято решение об унификации системы стрелкового оружия на уровне взвода. В результате был принят на вооружение автомат Калашникова АКМ и ручной пулемет Калашникова. Большая часть нового пулемета была взаимозаменяемой с АКМ. Изменениям подвергся ствол, его удлинили для увеличения дальности стрельбы и утяжелили для уменьшения перегрева при длительной стрельбе. Для повышения устойчивости пулемет снабдили складными сошками и прикладом с выступом для поддержки его левой рукой. Питание патронами производилось из секторного магазина на 40 патронов или барабанного на 75 патронов.

4. Автомат Калашникова образца 1974 г. АК-74

Калибр: 5,45 мм
Масса: 3,6 кг
Длина общая: 940 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 900 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Принят на вооружение в 1974 г. От предыдущих образцов АК отличается новым патроном калибра 5,45 мм. Необходимость перехода на новый патрон была вызвана стремлением дальнейшего улучшения кучности автоматического огня стрелкового оружия. Характерный внешний вид АК-74 придал двухкамерный дульный компенсатор, который значительно снизил отдачу и уменьшил отклонение ствола вверх. Вариант АКС-74 оснащался рамочным прикладом, который складывался на левую сторону ствольной коробки.

5. Автомат Калашникова со складывающимся прикладом и укороченным стволом АКС-74У

Калибр: 5,45 мм
Масса: 3,0 кг
Длина общая: 730 мм
Прицельная дальность: 500 м
Начальная скорость пули: 735 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Укороченный автомат Калашникова АКС-74У создан на базе АКС-74 и принят на вооружение в 1979 г. Его создание - это попытка совместить в одном образце высокую огневую мощь автомата с малыми габаритами и весом пистолета-пулемета. От АКС-74 автомат отличается уменьшенной почти в два раза длиной ствола; при этом, для сохранения приемлемых характеристик кучности, пришлось уменьшить шаг нарезов. Колодка мушки автомата совмещена с газовой камерой, а основание прицела смещено назад и расположено на крышке ствольной коробки. Прицельная планка заменена перекидным целиком с двумя дистанциями. Для уменьшения дульного пламени автомат оснащен пламегасителем.

6. Ручной пулемет Калашникова образца 1974 г. РПК-74

Калибр: 5,45 мм
Масса: 5,46 кг
Длина общая: 1060 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 900 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 50/100
Емкость магазина: 45

С принятием на вооружение АК-74 был создан ручной пулемет калибра 5,45×39. Серийно пулемет выпускался на Вятско-Полянском машиностроительном заводе.

7. Автомат Калашникова образца 1991 г. АК-74М

Модернизация АК-74 была проведена в 1991 г. В модернизированном образце приклад, рукоятка управления огнем, цевье и ствольная накладка изготовлены из высокотехнологичной литьевой пластмассы стеклонаполненного полиамида. На левой стороне ствольной коробки размещена база для установки ночных, оптических или коллиматорных прицелов.

8. Автомат Калашникова серии 100, АК-101

Калибр: 5,56 мм
Масса: 3,8 кг
Длина общая: 943 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 910 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Разработан на базе АК-74 под стандартный патрон НАТО калибра 5,56×39 мм. Предназначен для экспорта.

9. Автомат Калашникова серии 100, АК-103

Калибр: 7,62 мм
Масса: 3,8 кг
Длина общая: 943 мм
Прицельная дальность: 1000 м
Начальная скорость пули: 715 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Разработан на базе АК-74 под патрон калибра 7,62×39 мм. Предназначен для экспорта.

10. Автомат Калашникова серии 100, АК-105

Калибр: 5,45 мм
Масса: 3,5 кг
Длина общая: 824 мм
Прицельная дальность: 500 м
Начальная скорость пули: 840 м/с
Темп стрельбы: 600 выстр./мин
Практическая скорострельность: 40/100
Емкость магазина: 30

Разработан на базе АК-74 и представляет его укороченную версию. Предназначен для экспорта.

11. Пулемет Калашникова ПК, пулемет Калашникова модернизированный ПКМ

Калибр: 7,62×54
Масса без станка: 7,5 кг
С лентой на 200 патронов: 15,5 кг
Масса на станке без патронов: 12 кг
Длина на станке: 1270 мм
Прицельная дальность: 1500 м.
Скорострельность: 650 выстр./мин

Пулемет Калашникова был принят на вооружение в 1961 г. и модернизирован в 1969 г. Пулемет относится к так называемым "единым пулеметам", то есть может использоваться в варианте ручного и станкового (при установке на треножный станок). Подача патронов - из звеньевой ленты с замкнутыми звеньями. Принцип работы автоматики - использование энергии отводимых пороховых газов. Запирание - поворотом затвора на два боевых упора. Ударно-спусковой механизм - ударникового типа, обеспечивает ведение только автоматической стрельбы.

12. Пулемет Калашникова танковый ПКТ, пулемет Калашникова танковый модернизированный ПКТМ

Калибр: 7,62×54
Масса: 11,75 кг
Длина: 1100 мм
Скорострельность: 650 выстр./мин

Пулемет Калашникова танковый предназначен для вооружения танков и другой бронетехники. На вооружение поступил в 1962 г. и модернизирован в 1969 г. От ПК отличается электроспуском для дистанционного управления огнем, другой конструкцией газового регулятора, отсутствием механических прицельных приспособлений. Серийно пулемет выпускался на Златоустовском машиностроительном заводе.

Охотничьи нарезные и гладкоствольные карабины «Сайга»

В начале 1990-х гг., в период конверсии, резко снизился государственный заказ на боевое оружие и коллектив «Ижмаша» приступил к разработке семейства охотничьих карабинов «Сайга» на базе армейских образцов оружия. В результате в 1992 году была завершена разработка и организовано серийное производство самозарядных охотничьих карабинов «Сайга» под охотничий патрон на производственных линиях автомата Калашникова.

Изменение конструкции оружия коснулось прежде всего ударно-спускового механизма: из него удалены детали, обеспечивающие автоматическую стрельбу; кроме того расположение оставшихся деталей изменено так, что процесс обратной сборки в боевое оружие невозможен. Изменено и устройство приемного окна магазина: теперь примкнуть к нему магазин от автомата невозможно. Предохранитель остался прежний - не только надежно запирающий спусковой крючок, но и не позволяющий полностью отвести назад раму затвора; кроме того, он закрывает вырез для затвора, предохраняя внутренность ствольной коробки от засорения.

Изготовление карабинов «Сайга» удалось организовать с минимальными изменениями технологических процессов при ограниченном изготовлении оригинальных деталей. Рост выпуска охотничьих карабинов происходил на фоне дальнейшего сокращения выпуска автоматов Калашникова. Ижевское нарезное и гладкоствольное оружие, выполненное в компоновке автомата Калашникова, нашло своего заинтересованного потребителя во многих странах мира.

1. Самозарядный охотничий карабин «Сайга – 5,6С»

Калибр: 5,6×39
Масса карабина: 3,6 кг
Длина: 985 мм
Общая длина со сложенным прикладом: 745 мм
Длина ствола: 520 мм
Емкость магазина: 10 патронов

Карабин «Сайга - 5,6С» разработан в во второй половине 1990-х г.г. и предназначен для промысловой и любительской охоты на мелкого и среднего зверя. Эта модель имеет удлиненный ствол, а также пистолетную рукоятку и складывающийся приклад, выполненный по типу автомата АК-74М. Емкость магазина и дизайн пластмассового цевья приближены к «охотничьим» стандартам. Ударно-спусковой механизм имеет блокировку, не допускающую выстрел при сложенном прикладе.

2. Гладкоствольный самозарядный карабин «Сайга-410»

Калибр: .410
Патрон: 410/70, 410/76, 410 «Магнум»
Масса: 3,4 кг
Длина: 1160 мм
Длина ствола: 570 мм
Емкость магазина: 2,4,10 патронов
Тип приклада: постоянный

Модель «Сайга-410» появилась в 1994 г. и выполнена под самый малый дробовый калибр.410 (10,41 мм). Предназначается для охоты на мелкого и среднего зверя и птицу. Затвор карабина изготовлен в соответствии с особенностями ружейного патрона. Постоянный приклад «Сайги - 410» имеет пистолетный выступ шейки и, как и цевье, изготавливается из дерева или высокопрочной пластмассы.

3. Гладкоствольный самозарядный карабин «Сайга-20»

Калибр: 20
Патрон: 20х70, 20х76
Масса без магазина: 3,4 (3,7) кг
Длина: 1135 мм
Длина ствола: 570 (670) мм
Емкость магазина: 5,8,10 патронов
Тип приклада: постоянный

Модель «Сайга-20» со стволом 20-го калибра и патронником длиной 70 или 76 мм под пулевые или дробовые патроны появилась в 1995 г. и предназначена для охоты на среднего и крупного зверя. Карабин имеет постоянный приклад охотничьего типа, но может выполняться и с быстросъемным прикладом, вместо которого ставится пистолетная рукоятка. Для регулирования воздействия пороховых газов на детали автоматики при стрельбе в газоотводный узел введен регулятор («заглушка»). В качестве модификации «Сайга-20» может иметь удлиненный до 670 мм ствол.

4. Гладкоствольный самозарядный карабин «Сайга - 12»

Калибр: 12
Патрон: 12/70, 12/76
Масса без магазина: 3,6 (3,8) кг
Длина: 1145 (1245) мм
Длина ствола: 580 (680) мм
Емкость магазина: 5,8 патронов
Тип приклада: постоянный

С 1996г. Ижевский машиностроительный завод выпускает гладкоствольные самозарядные карабины «Сайга-12». Карабины предназначены для охоты на среднего и крупного зверя. На этих моделях применяются сменные дульные насадки с различными сужениями и нарезной вариант насадки типа «Парадокс». Приклад и цевьё могут изготавливаться из дерева или пластмассы. Для удобства перевозки и повышения маневренных качеств «Сайга-12» может снабжатся быстросъемным прикладом и рукояткой.

5. Самозарядный охотничий карабин «Сайга - 308»

Калибр: 7,62 мм
Патрон: 7,62×51 (.308 Win)
Масса карабина: 4,1 кг
Общая длина: 1125 мм
Длина ствола: 555 мм
Емкость магазина: 5,8 патронов

Карабин «Сайга-308» отличается применением патрона 7,62×51 (.308 «винчестер»). Разработан в 1996 г. и применяется для охоты на среднего и крупного зверя. Затвор карабина имеет три боевых выступа и подпружиненный ударник. Цевье-охотничьего типа, расширяющееся внизу. Ствол-холоднокованный, с хромированнным каналом и патронником. На затылке приклада установлен амортизатор, а на дульной части ствола-щелевой пламегаситель.Приклад на карабине «Сайга-308» сделан быстросъемным.

6. Самозарядный охотничий карабин «Сайга - 9»

Патрон: 9×53R
Масса карабина: 3,9 кг
Общая длина: 1125 мм
Длина ствола: 555 мм
Емкость магазина: 5 патронов

С целью расширения номенклатуры мощного 9-мм оружия, для стрельбы на дальностях до 150-200 м по крупному зверю в 1998 г. разработан карабин «Сайга-9» под патрон 9×53R. Карабин «Сайга-9» по устройству в целом аналогичен модели «Сайга-308-1» с постоянным деревянным прикладом и цевьём охотничьего типа, но отличается от него стволом под крупнокалиберный охотничий патрон 9×53R.

Охотничьи нарезные карабины «Вепрь»

В начале 1990-х гг., в период конверсии, резко снизился государственный заказ на боевое оружие. Проблемы поддержания производственных мощностей в рабочем состоянии в условиях отсутствия заказов, сохранение кадрового состава оружейников, потребовали разработки и освоения гражданского оружия с использованием технологий крупносерийного производства боевого оружия. В результате коллектив Вятско - Полянского машиностроительного завода «Молот» приступил к разработке охотничьего карабина на базе ручного пулемета Калашникова.

В 1995 году было организовано серийное производство самозарядных охотничьих карабинов «Вепрь». Изменение конструкции новой модели оружия, как и у охотничьих карабинов «Сайга» ижевского производства, коснулось прежде всего ударно-спускового механизма: из него удалены детали, обеспечивающие автоматическую стрельбу. Кроме того, расположение оставшихся деталей изменено так, что процесс обратной сборки в боевое оружие невозможен.

Изготовление карабинов «Вепрь» удалось организовать с минимальными изменениями технологических процессов при ограниченном изготовлении оригинальных деталей. На фоне обилия разнообразного оружия, выпускаемого в мире, карабины «Вепрь» нашли своего заинтересованного потребителя как на внутреннем рынке России, так и за рубежом. Постепенно было разработано целое семейство охотничьего оружия, в котором постоянно появляются новые модификации, часть которых показаны ниже.

1. Самозарядный охотничий карабин «Вепрь»

Калибр: 7,62 мм
Патрон: 7,62×39
Масса: 4,3 кг
Длина: 1010; 1180 мм
Длина ствола: 420; 520; 590 мм
Емкость магазина: 5 патронов

Самозарядный охотничий карабин «Вепрь». Выпускается с 1995 года и является основоположником всей серии охотничьих карабинов завода «Молот». Новая модель унаследовала от ручного пулемета усиленную ствольную коробку и тяжелый ствол с хромированным каналом и патронником для повышения долговечности. Также был сохранен и секторный прицел с механизмом введения боковых поправок. Чтобы исключить возможный инерционный накол капсюля на патронах импортного производства, ударник затвора подпружинен. Приклад комбинированный, с пистолетной рукояткой и резиновым затыльником. Для повышения безопасности карабин «Вепрь» снабжен предохранителем флажкового типа. Оружие может комплектоваться оптическим прицелом.

2. Самозарядный охотничий карабин «Вепрь-308»

Калибр: 7,62 мм
Патрон: 7,62×51; (.308 Win)
Масса карабина: 4,3 кг
Длина: 1080; 1150 мм
Длина ствола: 520; 590 мм
Емкость магазина: 5; 10 патронов

При такой массе оружия патрон 7.62×39 оказался недостаточно мощным, поэтому в 1996 году появился карабин «Вепрь-308» под патроны 7.62×51 и 7.62×51М отечественного и зарубежного (.308 «винчестер») производства. Такой патрон существенно расширил рамки применения карабина «Вепрь-308» на различных видах охоты. Эта модель стала для завода «Молот» основной и выпускается в различных вариантах. Для большей прочности запирания затвор имеет три боевых выступа. Пламегаситель для «Вепря-308» напоминает пламегаситель снайперской винтовки СВД. Кроме этого, доработан газоотводный узел.

3. Самозарядный охотничий карабин «Вепрь-308 Супер»

Калибр: 7,62 мм
Патрон: 7,62×51 (.308 Win)
Масса карабина: 4,2 кг
Длина: 1010; 1080 мм
Длина ствола: 550; 650 мм
Емкость магазина: 5; 10 патронов

Карабин «Вепрь-308 Супер» производится с 1998 года. На этой модели впервые применяется цельная ложа вместо отдельных приклада и цевья. Колодка мушки перемещена с дульной части ствола и размещена на газовой камере. На карабине используется новая схема установки и крепления магазина и оптики, усовершенствован механизм извлечения магазина. Для повышения безопасности карабин серии «Вепрь-Супер» оборудован удобным кнопочным предохранителем. Передняя часть ствола с радиально-наклонными отверстиями выполняет функцию дульного компенсатора-пламегасителя. С учетом преимущественного использования с карабинами оптического прицела, длина прицельной линии уменьшена, а секторный прицел заменен перекидным целиком для стрельбы на дистанции 100 м и 300 м.

4. Самозарядный охотничий карабин «Вепрь-223»

Калибр: 5,56 мм
Патрон: 5,56×45 (.223 Rem)
Масса карабина: 4,3 кг
Длина: 1010; 1080 мм
Длина ствола: 420; 520; 590 мм
Емкость магазина: 5; 10 патронов

Самозарядный охотничий карабин «Вепрь-223» выпускается с 2000 г. Является модификацией модели «Вепрь-308» и имеет те же основные узлы и детали. Основное отличие заключается в применении патрона 5,56×45 или.223 Remington. Запирание затвора на карабинах «Вепрь-223» осуществляется поворотом затвора на два боевых упора, в отличие от более мощных модификаций.

5. Самозарядный охотничий карабин «Вепрь-Пионер»

Калибр: 7,62; 5,56 мм
Патрон: 7,62×39; 5,56×45 (.223 Rem)
Масса карабина: 3,9 кг
Длина: 1040 мм
Длина ствола: 550 мм
Емкость магазина: 5; 10 патронов

Вслед за другими моделями карабинов, был разработан легкий карабин «Вепрь-Пионер», выпускающийся с начала 2000-х г.г. При сохранении общей базовой схемы, карабин имеет ряд отличий: укорочена ствольная коробка, газовая трубка не отделяется при разборке. Ударно-спусковой механизм смонтирован на отдельном легко отделяемом основании (спусковой скобе), в передней части которого смонтирована защелка сменного коробчатого магазина. Ложа карабина - цельная, деревянная с пистолетным выступом шейки приклада, гребнем приклада и амортизатором на его затылке, широким цевьем. Колодка мушки совмещена с газовой камерой. Двухпозиционный перекидной целик позволяет вести прицельную стрельбу на дистанции 100 и 300 м. Для повышения безопасности карабины «Вепрь-Пионер» оборудованы удобным кнопочным предохранителем.

6. Самозарядный охотничий карабин «Вепрь-Хантер М»

Калибр: 7,62 мм
Патрон: .308 Win (7,62×51); .30-06 Sprg (7,62×63)
Масса карабина: 4,0 кг
Длина: 1090 мм
Длина ствола: 550 мм
Емкость магазина: 2; 3; 5; 10 патронов

Карабин «Вепрь-Хантер» представляет собой еще одну разработку охотничьего оружия завода «Молот». В нем применяется измененная конструкция ударно-спускового механизма, двухпозиционный предохранитель кнопочного типа расположен в корпусе ударно-спускового механизма. Газоотводный механизм оснащен регулятором, возникновение которого вызвано многообразием применяемых патронов. Кронштейн оптического прицела с боковым креплением позволяет вести стрельбу с открытого прицела, не снимая оптического. Выпускаются две основные модификации карабинов: «Вепрь-Хантер» - ствол с дульным тормозом щелевого типа, колодка мушки совмещена с газовой камерой; «Вепрь-Хантер М» - ствол без дульного тормоза, колодка мушки располагается у дульного среза. Приклад выполнен по типу «Монте-Карло».

Автомат Калашникова

21 сентября 1949 года на вооружение Советской Армии был принят легендарный автомат – Автомат Калашникова.

История появления на свет автомата Калашникова началась в конце 1942 года, когда советские войска захватили на фронте первые образцы германских автоматических карабинов (автоматов) MKb.42(H) под промежуточный патрон 7,92×33. Летом 1943 года на совещании в НКО по результатам изучения трофейного автомата MKb.42(H) и американского карабина M1 было принято решение о необходимости срочной разработки своего комплекса оружия под промежуточный патрон, обеспечивавшего пехоте возможность эффективного ведения огня на дальностях порядка 400 метров (за пределами возможностей пистолетов-пулеметов).

Разработка нового комплекса была начата, разумеется, с создания нового патрона, и уже в ноябре 1943 года всем организациям, занимающимся разработкой стрелкового оружия, были разосланы чертежи и спецификации нового патрона, разработанного конструкторами Семиным и Елизаровым. Этот патрон имел бутылочную гильзу длиной 41 мм и снаряжался остроконечной пулей калибром 7,62-мм и массой 8 грамм со свинцовым сердечником. Разработки оружия под новый патрон были начаты по нескольким направлениям – автомат, самозарядный карабин и карабин с ручной перезарядкой.

В середине 1944 года комиссия по испытаниям отобрала для дальнейшей отработки автомат конструкции Судаева, получивший индекс . По результатам его доработки было принято решение о выпуске малой серии и проведении войсковых испытаний, которые прошли весной-летом 1945 года как в группе советских войск в Германии, так и в ряде частей на территории СССР. Общий опыт испытаний оказался положительным, однако войска высказали твердое требование по снижению массы автомата. В результате было принято решение провести еще один тур испытаний в начале 1946 года. Здесь на сцену и выходит сержант Калашников. После ранения в 1942 году он в ходе лечения разработал пистолет-пулемет оригинальной конструкции, и в результате был направлен для продолжения службы на Научно-испытательный полигон стрелкового и минометного вооружения (НИПСМВО) в городке Щурово, неподалеку от Москвы. Здесь Калашников в 1944 году разработал самозарядный карабин, в конструкции которого прослеживалось явное влияние американской винтовки M1Garand, а с объявлением конкурса на автомат Калашников включился и в него.

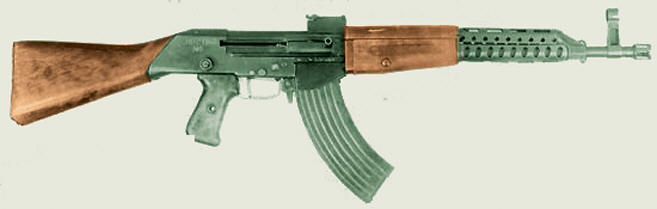

АК-46 и его конкуренты:

В ноябре 1946 года проект Калашникова был, в числе некоторых других, одобрен для

изготовления опытных образцов, и Калашников был откомандирован в Ковров, на завод №2 для непосредственно изготовления опытных автоматов. Первый автомат Калашникова, известный как АК-46, имел конструкцию с разъемной ствольной коробкой, автоматику с коротким ходом расположенного над стволом газового поршня и поворотным затвором, а также раздельные предохранитель и переводчик режимов огня на левой стороне оружия.

В декабре 1946 года автомат Калашникова АК-46 вышел на испытания, где его главными конкурентами стали тульские автоматы Булкина (о нём –) и автомат Дементьева АД. Затем последовал второй тур испытаний, после которого АК-46 был признан комиссией непригодным для дальнейшей отработки.

Невзирая на это решение, Калашников при поддержке ряда членов комиссии, состоящей из офицеров НИПСМВО, с которыми он проходил службу на полигоне с 1943 года, добился пересмотра решения и получил одобрение на дальнейшую доводку своего автомата. Вернувшись в Ковров, Калашников принял решение о радикальной переработке своей конструкции, в чем ему активно помогал опытный конструктор Ковровского завода Зайцев. В результате к следующему туру испытаний был фактически создан новый автомат, имевший с АК-46 самое минимальное сходство, но зато получивший значительное сходство с одним из главных конкурентов – автоматом Булкина (сюда попадают затворная рама с жестко присоединенным газовым поршнем, компоновка ствольной коробки и ее крышки, размещение возвратной пружины с направляющей и использование выступа на направляющей возвратной пружины для запирания крышки ствольной коробки).

Автомат Калашникова АК-47 , 1947 г. Калибр – 7,62 мм. Длина – 870 мм (645 у АКС со сложенным прикладом), Длина ствола – 415 мм. Темп стрельбы – 600 в/мин. Масса без патронов – 4300 г.

Патрон промежуточный 7,62 ×39 мм, системы Елизарова обр. 1943 г. Масса порохового заряда – 1,6 г. Масса пули – 7,9 г. Начальная скорость – 715 м/с.

Автомат Калашникова модернизированный АКМ , 1959 г.

От АК-47 внешне отличается наличием дульного компенсатора, ребристой поверхностью магазина и уменьшенным углом установки приклада. Калибр – 7,62 мм. Длина – 880 мм (640 у АКМС со сложенным прикладом), Длина ствола – 415 мм. Темпстрельбы – 600 в/мин. Масса без патронов с неснаряжённым магазином из лёгкого сплава – 3100 г. Патрон промежуточный 7,62 ×39 мм, системы Елизарова обр. 1943 г. Масса порохового заряда – 1,6 г. Масса пули – 7,9 г. Начальная скорость – 715 м/с. Ёмкость магазина – 30 патронов.

Автомат Калашникова АК- 74, 1974 г. Калибр – 5,45 мм. Длина – 940 мм (700 у со сложенным прикладом), Длина ствола – 415 мм. Темпстрельбы – 600 в/мин. Масса без патронов – 3300 г.

Патрон 5,45 ×39 мм.. Масса порохового заряда – 1,45 г. Масса пули – 3,4 г. Начальная скорость – 900 м/с. Ёмкость магазина – 30 патронов.

АК-47 АКМ АК- 74

Вообще, все ключевые конструктивные решения нового автомата были позаимствованы у других систем – так, ударно-спусковой механизм был заимствован с минимальными усовершенствованиями у чешской самозарядной винтовки Холека, рычажок предохранителя, являвшийся также пылезащитной крышкой для окна рукоятки затвора был «подсмотрен» у самозарядной винтовки Remington 8 конструкции Браунинга, «вывешивание» затворной группы внутри ствольной коробки с минимальными площадями трения и большими зазорами – у автомата АС-44 . Здесь нужно особо отметить, что в указанный период копирование и заимствование чужих конструктивных решений (в том числе и у прямых конкурентов) не только не возбранялось, но и прямо приветствовалось как испытательной комиссией, так и вышестоящими организациями.

Также нужно заметить, что само по себе использование суммы уже проверенных и удачных решений отнюдь не гарантирует успеха результирующего образца – для этого необходима значительная инженерно-конструкторская работа, которая и была проделана Калашниковым и Зайцевым в самые сжатые сроки. В результате на очередной тур испытаний, проводившийся в декабре 1946 – январе 1947, вышли три автомата – слегка доведенные образцы Дементьева и Булкина и фактически новый автомат Калашникова и Зайцева. По результатам испытаний ни один образец полностью не удовлетворил тактико-техническим требованиям – автомат Калашникова, будучи наиболее надежным из всех трех, показал недостаточную кучность стрельбы, а единственный автомат, полностью удовлетворивший требованиям по кучности – ТКБ-415 системы Булкина, имел проблемы с надежностью и живучестью ряда деталей.

На заседании испытательной комиссии по результатам очередного этапа конкурса в конце концов было принято решение о рекомендации автомата Калашникова к войсковым испытаниям как наиболее надежного, а доведение его до требований точности стрельбы было отложено на неопределенный срок. Это решение можно считать оправданным с той точки зрения, что в сложившейся на тот момент ситуации Советской армии был бы гораздо полезнее надежный, но не очень точный автомат в ближайшем будущем, чем надежный и точный автомат неизвестно когда.

Производство новых автоматов было решено налаживать на заводе в Ижевске, куда Калашников и был командирован из Коврова в конце 1947 года. Первые партии новых автоматов были собраны в Ижевске в середине 1948 года, а в конце 1949 года по результатам войсковых испытаний новый автомат был принят на вооружение Советской армии в двух вариантах под обозначениями «7,62-мм автомат Калашникова АК» и «7,62-мм автомат Калашникова со складным прикладом АКС» (для воздушно-десантных войск).

Серийное производство новых автоматов разворачивалось в Ижевске с большими проблемами. Главной проблемой стала ствольная коробка, собиравшаяся из штампованного стального корпуса и массивного фрезерованного вкладыша в передней части при помощи заклепок. Несовершенство технологии приводило к искажениям формы и размеров ствольной коробки и иным проблемам, что, в свою очередь, вызывало большой процент брака. После анализа проблем конструкторами завода было принято казалось бы парадоксальное решение – переход к «устаревшей» технологии фрезерования ствольной коробки из цельной поковки вместо штамповки и клепки будет экономически оправдан из-за резкого снижения количества брака и возвратов автоматов от военной приемки. Новая ствольная коробка была разработана в отделе главного конструктора Ижевского завода, и с 1951 года автоматы АК и АКС стали выпускаться с фрезерованной ствольной коробкой.

При этом по ходу производства в конструкцию и технологию выпуска автоматов вносились многочисленные усовершенствования. Появление в первой половине пятидесятых годов опытного автомата Коробова, превосходившего АК по кучности стрельбы, а также более легкого и дешевого в производстве, повлекло за собой появление в 1955 году новых облегченный автомат. В дальнейшем к этим требованиям добавились требования к созданию максимально унифицированного с автоматом ручного пулемета – оружия поддержки уровня отделения.

Баллистические данные АКМ

Дальность стрельбы, м	Конечная скорость пули, м/с	Полётное время пули, с	Энергия пули, кгм

Конкурсные испытания новых систем прошли в 1957-58 годах и включали в себя достаточно большой спектр образцов из разных КБ. На эти испытания группа Калашникова представила усовершенствованный вариант АК с новой штампованной ствольной коробкой, а также ручной пулемет на его базе. По результатам испытаний в 1959 году на вооружение Советской армии был принят «7,62-мм автомат Калашникова модернизированный АКМ», как продемонстрировавший высокую надежность, приемлемые характеристики по точности и кучности стрельбы и «знакомый» как промышленности, так и войскам. В 1974 году на вооружение Советской Армии принимается 5.45 мм стрелковый комплекс, состоящий из автомата АК-74 и ручного пулемета РПК-74, и производство автоматов в СССР АКМ было свернуто. Тем не менее, значительное количество 7,62-мм автоматов АКМ до сих пор остается на вооружении различных родов войск Российской армии – мне самому во время службы в Войсках ПВО России в 1997-1998 году приходилось стрелять из штатных 7,62-мм автоматов выпуска конца 1960-х – начала 1970х годов. Немалое число 7,62-мм автоматов находится на вооружении МВД и милиции России. АК и в последующем АКМ широко поставлялись дружественным СССР странам и режимам, как в виде готового оружия, так и в виде лицензий на производство в купе со всей необходимой документацией и технической помощью. 7,62-мм автоматы производились в Албании, Болгарии, Венгрии, ГДР, Египте, Ираке, Китае, Румынии, Северной Корее, Финляндии, а поставлялись в еще большее число стран. Собственно говоря, столь широкое распространение автоматов Калашникова в мире (как правило, количество произведенных автоматов типа АК по всему миру оценивается порядка 90 миллионов штук) в первую очередь определяется политикой СССР, щедро раздававшего автоматы и технологии его производства всем, кто заявлял готовность идти по социалистическому пути или хотя бы бороться с мировым империализмом и колониализмом.

В результате такой щедрости в прошлом в настоящее время Россия утеряла значительную часть рынка автоматов, так как сейчас только ленивый в странах бывшего социалистического блока не производит тот или иной вариант автомата Калашникова. Гражданские полуавтоматические варианты АК пользуются немалой популярностью как в России (карабины и дробовики серии «Сайга»), так и за рубежом, особенно в США (главным образом из-за раскрученности бренда «Калашников» , неприхотливости к патронам и низкой цены).

Основной заслугой Калашникова (а точнее – всей его команды, занимавшейся разработкой и отладкой автомата), является именно оптимальная компоновка уже известных и проверенных решений в единый образец, отвечающий поставленным требованиям. Автомат Калашникова АКМ является автоматическим оружием с газовым двигателем автоматики, магазинным питанием и воздушным охлаждением ствола. Основу автоматики составляет газовый двигатель с длинным ходом газового поршня.

Модель	Патрон	Длина с прикладом/без приклада, мм	Длина ствола, мм	Масса без патронов, кг	Темп стрельбы, выстрелов в минуту	Прицельная дальность, м	Начальная скорость пули, м/с
АК	7,62×39
АКМ	7,62×39			3,14		1000
АК74	5,45×39				600-650	1000
АК74М	5,45×39	943/705		3,63		1000
АКС74У	5,45×39	730/490	206,5
АК101	5,56×45	943/700		3,63		1000
АК102	5,56×45	824/586		3,23
АК103	7,62×39	943/705				1000
АК104	7,62×39	824/586		3,15
АК105	5,45×39	824/586		3,23
АК-107	5,45×39	943/700				1000
АК-108	5,56×45	943/700				1000
АК-109	7,62×39	943/700				1000

Ведущим звеном автоматики является массивная затворная рама, к которой жестко присоединен шток газового поршня. Газовая камора расположена над стволом, газовый поршень перемещается внутри съемной газовой трубки со ствольной накладкой. Затворная рама перемещается внутри ствольной коробки по двум боковым направляющим, причем в конструкции предусмотрены значительные зазоры между движущимися частями автоматики и неподвижными элементами ствольной коробки, что обеспечивает надежное функционирование даже при сильном внутреннем загрязнении оружия.

Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях – заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения является увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня, а также снижает ресурс ствольной коробки, в заднюю стенку которой приходятся удары массивной затворной рамы. Запирание канала ствола осуществляется поворотным затвором на два радиальных боевых упора, входящих в зацепление с элементами вкладыша ствольной коробки. Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе. Ствольная коробка АКМ – штампованная из стального листа, с приклепанной фрезерованной вставкой в передней ее части. У ранних автоматов АК ствольная коробка была комбинированной из штампованных и фрезерованных элементов, у серийных АК – цельнофрезерованной. На первый взгляд фрезерованная ствольная коробка и штампованная могут быть легко отличены друг от друга по форме выемок над гнездом для магазина. На АК с фрезерованной коробкой это достаточно длинные фрезерованные углубления прямоугольной формы, на АКМ – это небольшие выштамповки овальной формы. Ударно-спусковой механизм (УСМ) АКМ – курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и включение предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении – «Предохранитель» – он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами. В УСМ АКМ, в отличие от АК, дополнительно введен замедлитель срабатывания курка, который при автоматическом огне задерживает спуск курка после срабатывания автоспуска на несколько миллисекунд. Это позволяет затворной раме стабилизироваться в крайнем переднем положении после ее прихода вперед и возможного отскока. На темп стрельбы эта задержка практически не влияет, зато улучшает устойчивость работы оружия. Дульная часть ствола оружия имеет резьбу, на которую изначально ставилась насадка для стрельбы холостыми патронами, а в ее отсутствие – защитная втулка. На автоматах АКМ с начала шестидесятых годов на эту резьбу стали устанавливать компенсатор, уменьшающий подброс и увод в сторону ствола при автоматической стрельбе за счет использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора. Кроме того, на эту же резьбу может устанавливаться специальный глушитель (прибор для бесшумной и беспламенной стрельбы) ПБС ПБС или ПБС-1, используемый в специальных операциях. Правда, при этом использовался специальный патрон с уменьшенным до 0,5 г пороховым зарядом и пулей массой 12,55 г. такая пуля имела начальную скорость 310 м/с, то есть ниже скороси звука, что также обеспечивало снижение шумности выстрела.

Питание автоматов осуществляется из коробчатых магазинов с двухрядным расположением патронов. Штатная емкость магазинов – 30 патронов. Ранние магазины были штампованными из стали, с плоскими стенками. Позже появились штампованные из стали магазины с вертикальными изогнутыми подштамповками на боковинах для увеличения жесткости, а также алюминиевые облегченные магазины. Затем в войсках появились пластиковые магазины характерного грязно-оранжевого цвета. При необходимости в АКМ могут применяться 40-патронные рожки и 75-патронные диски от ручного пулемета РПК.

Баллистические данные АК-74

Дальность стрельбы, м	Конечная скорость пули, м/с	Полётное время пули, с	Энергия пули, кгм

В мире оружия не так много образцов, ставших легендой. Былинный булатный меч сменил автомат Калашникова. Рука, сжимающая АКМ, стала таким же символом победы, как и изображавшаяся ранее рука, держащая меч.

Калибр и патрон

Эпоху современного оружия можно отсчитывать от Первой мировой войны. Мир вошёл в неё с магазинными винтовками огромной мощности и дальности огня. рисовали густые цепи пехоты, сближающиеся для штыковой атаки и ведущие встречный огонь на поражение. Дальность стрельбы зависела от мощности патрона и длины ствола. Все армии мира вооружились винтовками калибра от 7,5 до 9 миллиметров с длинной гильзой, вмещавшей необходимый заряд пороха. Кроме японской. Патрон под имел калибр шесть миллиметров и меньший пороховой заряд. Опыт боёв Первой мировой перечеркнул прежние стереотипы. Стала очевидной потребность в менее мощном стрелковом оружии, позволяющем вести огонь в автоматическом режиме. Советские конструкторы сделали ставку на японский патрон, разработав несколько образцов автоматического оружия на его основе. Однако, как и применение пистолетного патрона, это оказалось полумерой.

Работа над патроном меньшей мощности и весом велась военными многих стран. Но для радикальной смены основного расходного материала войны не хватало уверенности в правильном выборе и готовности рисковать. Армейское руководство предпочитало балансировать между тяжёлыми автоматическими карабинами с винтовочным патроном и пистолетами-пулемётами, имевшими скромные характеристики. Решительный шаг сделали немцы, поставив на вооружение промежуточный патрон калибра 7,92×33 мм и создав под него в 1943 году образец, положивший начало новому классу стрелкового оружия — автоматам.

Немецкий тест

Сами немцы называли своё новое изделие "штурмгевеер", что означало "штурмовое ружьё". Перелом в войне StG-44 не вызвал. Даже не оставил ярких впечатлений в воспоминаниях участников войны. Зато позволило всем заинтересованным сторонам увидеть преимущества и недостатки новой системы не на полигоне, а на поле боя. Советский автомат, созданный на основе отечественного промежуточного патрона, получил название АК-47. Калибр при этом сохранился тот же, что и у остального стрелкового вооружения.

Разработка АК-47

Советский промежуточный патрон был создан в 1943 году. Тогда же началось проектирование оружия под него, в том числе и будущим автором АК-47. Калибр пули позволял использовать привычные стандарты при производстве. Помимо Калашникова, работы велись несколькими конструкторскими бюро. Первым советским автоматом стал АС-44, конструкции Судаева. Войсковые испытания выявили его недостатки и вызвали необходимость в рассмотрении новых образцов, одним из которых стал предшественник АК-47/7,62 мм.

"Всё украдено до нас!"

Помимо Михаила Калашникова, представлявшего свою группу, созданные образцы предложили и другие конструкторы. Автоматы всех отечественных разработчиков близки между собой по общему облику и имеют схожесть со StG-44, в чём часто обвиняют АК-47. Калибр всех советских автоматов соответствовал новому промежуточному патрону, под который они и создавались. Калашников конструировал своё оружие, опираясь не только на созданную Шмайссером компоновку, но и на опыт советских разработчиков, предлагавших похожие варианты. Несмотря на близость облика к немецкому штурмгевееру, механизм автомата построен на ином принципе и не является клоном или развитием конструкции АК-47 оказался удачнее своих конкурентов, хотя и не лишён недостатков. В 1949 году он был принят на вооружение Советской Армии в пехотном и десантном варианте. В дальнейшем на основе конструкции автомата была создана линейка пулемётов для использования в пехотных порядках и на бронированных машинах.

Особенности оружия

Главной особенностью автомата является баланс его свойств. Наверное, именно в этом проявился конструкторский талант. Способность правильно расставить приоритеты, как это сделал Калашников. АК-47 вобрал в себя уже известные и ранее опробованные решения. Воплощённые в его изделии, они привели к созданию нового качества. Основой конструкторского решения является вращающийся в ствольной коробке под воздействием энергии пороховых газов затвор. Это довольно массивный элемент механизма, выполненный из одного куска металла. Вся автоматика обеспечивается его возвратно-поступательным движением в ствольной коробке, при котором происходит и экстракция стреляной гильзы и досыл в ствол нового патрона из магазина. В каждой точке своей траектории затвор разворачивается на определённый угол, заданный конструкцией. И каждый поворот означает выполнение какого-то действия. Тяжёлый затвор потребовал прочной стальной коробки и мощного газоотводящего механизма. Свободное скольжение и вращение затвора позволило оставлять достаточно большие допуски между деталями. Все эти особенности привели к появлению очень простого по автоматике, прочного, надёжного, не чувствительного к загрязнению оружия. Параметры простоты и надёжности, заложенные в АК, давно стали высшим стандартом для конструкторов оружия.

Критика

Военное министерство предъявило множество замечаний к новому автомату. Особенности оружия определяли его сильные и слабые стороны. Тяжёлый затвор и большая мощность газового поршня создавали ощутимую отдачу, уводившую ствол от линии прицеливания при стрельбе очередями. Именно этот недостаток, выявленный ещё в период конкурсных испытаний, до сих пор ставят в упрёк уже заслуженному автомату. Но преодолеть его не удалось ни в одной из последующих модификаций, выполненных по классической схеме. Автомат АК-47 весил около четырёх с половиной килограммов в снаряжённом состоянии. Такой вес также расценивался как недостаток, который нужно стремиться преодолеть. Задача была решена с переходом на уменьшенный калибр патрона в следующих модификациях.

Сильные стороны

Рассуждения о достоинствах и недостатках имеют несколько академический характер. Десятилетия войн лучше показали, чего стоит автомат Калашникова. Боевой опыт во всех климатических и природных зонах в руках профессиональных военных и иррегулярного ополчения сделали это оружие легендой. Безотказность, мощность огня, прочность и надёжность часто определяли выбор в пользу этого оружия. Солдат не сомневался, что если он окажется в любой точке планеты с этим автоматом в руках, его оружие будет стрелять. В арктическом холоде и в тропическом болоте. В пыльную бурю и в липкой грязи окопа. Монолитный затвор, отбрасываемый газовым поршнем, пробьёт себе дорогу и через застывшее масло, и через набившийся песок. Прочная ствольная коробка будет сохранять геометрию даже тогда, когда от перегрева ствола загорится цевьё. Оружие не заклинит и не перекосит. Автомат будет стрелять всегда и в любых условиях. Именно эта характеристика автомата Калашникова оставляет его конкурентов за бортом. Остальное зависит от самого бойца. В руках обученного стрелка "Калашников" показывает отличные результаты по точности огня. В руках неопытного иррегуляра он извергает шквал свинца до тех пор, пока не кончатся патроны.

Мировой топ

Переход на новый тип стрелковой системы совпал с перевооружением стран социалистической ориентации и крахом колониальной системы. Простой и надёжный автомат Калашникова, цена которого не была завышенной, пришёлся ко двору во всех ситуациях. До появления американской он практически не имел конкурентов в своём классе. Это обеспечило его широкое распространение в мире. В годы Вьетнамской войны автомат поставлялся вооружённым силам Вьетконга. Тогда же он встретился на поле боя с американской разработкой. "Калашников" выдержал сравнение с этим оружием. Именно надёжность, безотказность, мощь огня явились очевидными преимуществами. Лучшая кучность, большая прицельная дальность американской винтовки не так сильно влияли на боеспособность солдат, как её капризность, склонность к прерыванию огня из-за загрязнений и требовательность в уходе. Высочайшая подтверждена во всех формах военных конфликтов.

Развитие системы

В дальнейшем автомат подвергался усовершенствованиям, АКМ сменил в войсках АК-47. Калибр современной версии этого оружия уже изменился. АК-74 использует боеприпасы мм, что позволило уменьшить вес автомата. Принцип работы автоматики, общая компоновка, легендарная надёжность и огневая мощь остались неизменными, что и отличает автомат Калашникова. Цена на рынке оружия остаётся в демократичных пределах.

АК-47 вместе со своими многочисленными вариантами является самым распространенным армейским автоматом (автоматической винтовкой) в мире.

Он стоит на вооружении в 45 странах и принимал участие во всех военных конфликтах, которые произошли после его создания в 1940-х годах.

Хотя его конструкция существенных изменений не претерпела, многие страны, для соответствия своим потребностям, внесли свои поправки. В этой статье представлены как наиболее популярные варианты, так и менее известные.

Все эти модели хранятся в личной коллекции Стюарта МакДэниела, члена Ассоциации коллекционеров Калашникова.

1. Китайский AK-47S. Полуавтоматическая версия, фрезерованная ствольная коробка Тип 56, под патрон 7,62x39мм. Это самая точная копия российского АК-47 Тип 3, когда либо произведенная в Китае. Производство Тип 56 было налажено с помощью машинного оборудования и технической поддержки, предоставленных советской стороной.

2. Китайский AKS. Штампованная ствольная коробка, под патрон 7,62x39мм, складывающийся вбок приклад. Один из самых редких представителей китайского оружия в США.

3. Китайский Тип 56. Китайцы, после разрыва отношений с СССР, выпустили свой вариант со штампованной ствольной коробкой. Поэтому, эта модель разрабатывалась путем реверс-инжиниринга, без участия технической поддержки с советской стороны. Отличительными фишками Тип 56 являются закрытая мушка и трехгранный штык-нож. С 1950-х годов было произведено от 10 до 15 миллионов единиц этой модели.

4. MPi-KMS72 из Восточной Германии. Модель со складывающимся вбок прикладом, под патрон 7,62x39мм, производилась на фабрике Ernst Thaelman в Восточной Германии. Моделью с проволочным прикладом, бакелитовой рукояткой и верхней ствольной накладкой, изначально экипировались воздушные десантники и мотопехота.

5. Египетский ARM. Так называемый Маади, вначале 80-х массово импортировался в США компанией Steyr-Daimler-Puch. Под патрон 7,62x39мм, штампованная ствольная коробка, складывающийся вбок проволочный приклад. Очень точная копия российского АКМ.

6. Венгерский AKM-63. Впервые произведен в 1963 г., AKM-63 – это полноразмерный автомат с деревянным прикладом и металлическим цевьем с деревянной передней рукояткой, которая помогает справиться с отдачей при автоматической стрельбе. Верхней ствольной накладки нет. Так как в США их ввезли всего около 1100 штук, это один из самых редких вариантов АК в США.

7. Венгерский AMD-65. Под патрон 7,62x39мм, короткий ствол длинной 12,6 дюймов, с такой же передней рукояткой, как и у AKM-63. Имеет складывающийся вбок проволочный приклад для того, чтобы сделать его более удобным в обращении в условиях ограниченного пространства, таких как бронированные машины и танки. Более короткие длина прицельной линии и ствол делают его менее точным, чем AKM-63, но удобство обращения перевешивает потерю в точности стрельбы. Обратите внимание на магазин на 20 патронов.

8. Иракский карабин Табук. Эта иракская версия автомата Калашникова под патрон 7,62x39мм производилась в Аль-Кадисии. Он построен на базе югославского M70B2, имеет штампованную ствольную коробку от РПК, деревянные накладки, резиновый затыльник на приклад, прицел для подствольного гранатомета, скошенный дульный тормоз-компенсатор. На него можно установить подствольный гранатомет. Большое количество таких моделей было изъято американскими войсками во время операции по освобождению Ирака и операции Несокрушимая свобода.

9. Иракский Табук DMR. Под патрон 7,62x39мм, полуавтоматическая марксманская версия карабина Табук. Длина ствола – 23,6 дюйма, а для поражения целей на средних дистанциях устанавливается оптический прицел 4x24мм. Здесь установлен российский прицел ПСО-1, но также встречаются и румынский LPS Type 2s и югославский ZRAK. Эту модель часто путают с более мощной снайперской винтовкой под патрон 7,62x54R. Но в сущности, это РПК с оптическим прицелом.

10. Польский PMKM. Под патрон 7,62x39мм, это самая точная копия российского АКМ. Штампованная ствольная коробка, ламинированный деревянный приклад, цевье «бобровый хвост», синтетическая пистолетная рукоятка, скошенный компенсатор. На фото также изображен польский штык-нож и бутылка масла.

11. Польский PMKMS. Под патрон 7,62x39мм, штампованная ствольная коробка со складывающимся вниз прикладом, цевье «бобровый хвост», скошенный компенсатор и польский штык-нож.

12. Польский Tantal WZ88. Под патрон 5,45x39мм, выделяется тем, что кроме автоматического и полуавтоматического режима, он может стрелять и очередями по три выстрела. У него есть уникальный переключатель слева на ствольной коробке и складывающийся приклад для большей мобильности. Установлено ночное прицельное приспособление, специальный дульный тормоз-компенсатор с креплением для подствольного гранатомета. Также есть бакелитовые ствольные накладки.

13. Румынский AIM-G. В 1989 г. в Румынии была сформирована 700-тысячная «патриотическая гвардия», которая была экипирована полуавтоматическими автоматами PM md. 63 с выгравированной буквой G на левой стороне целика. Это самая популярная версия среди румынских автоматов, и более 20 тысяч штук было импортировано в США. Он сделан под патрон 7,62x39мм и имеет отличительную деревянную переднюю вертикальную рукоятку.

14. Румынский AIMS 74. Этот вариант PM md. 63 под патрон 5,45x39мм также имеет деревянную переднюю вертикальную рукоятку и складывающийся вбок металлический приклад. Для уменьшения отдачи установлен дульный тормоз-компенсатор как у АК-74.

15. Румынский PM md. 63. Он был впервые произведен в 1963 г. и является первым румынским вариантом АК под патрон 7,62x39мм. Он почти идентичен с российским АКМ, но отличается хромированным затвором, патронником и ударником. Также он оснащен соединительной муфтой ствола как у АК-47 и деревянной пистолетной рукояткой.

16. Румынский PM md. 65. Первая модель со складывающимся вниз прикладом из Румынии, идентична оригинальному PM md. 63. Под патрон 7,62x39мм, штампованная ствольная коробка и вертикальная передняя рукоятка.

17. Копия российского АКМ под названием Хайберский проход. Хайберский проход – это регион между Пакистаном и Афганистаном, где проходит большинство торговых путей. Обычно эти автоматы делают в подвалах из подручных материалов. Сделан под патрон 7,62x39мм, имеет складывающийся вбок приклад как у АКС-74. Именно из него стрелял почивший Усама Бин Ладен на многих видеороликах с его участием.

18. Вариант советского АКМС. Это версия советского АКМ со складывающимся вниз прикладом. Сделан под патрон 7,62x39мм, штампованная ствольная коробка. Имеет металлический приклад как у немецкого пистолета-пулемета MP-40, кованый хромированный ствол длиной 16,1 дюймов, ламинированные деревянные накладки, синтетическую пистолетную рукоятку и скошенный дульный тормоз-компенсатор. Автомат, изображенный на фото, был произведен из деталей, которые были изъяты Израилем у армии освобождения Палестины во время конфликта в Ливане в 80-х годах.

19. Югославский M70-B1. Сделан под патрон 7,62мм, стоял на вооружении армии Югославии. Построен на более тяжелой ствольной коробке от РПК толщиной 1,5 мм. Имеет деревянные накладки, резиновый затыльник на приклад и прицел для гранатомета. На фото он показан с противопехотной миной M52P3.

20. Югославский M92. Этот короткоствольный АК под патрон 7,62x39мм использовался югославскими спецотрядами. Построен на штампованной ствольной коробке, имеет двухпозиционный целик, установленный на верхней крышке, складывающийся вниз приклад и расширительную камеру дульного тормоза-компенсатора.
