Дп 27 взрыв схема. Ручной пулемет дегтярева

Пулемет ДП-27 (Дегтярев Пехотный образца 1927, индекс ГАУ - 56-Р-32) , часто в иностранных источниках фигурирует, как DP-28 стал первым отечественным ручным пулеметом серийного производства. Днем рождения первой опытной партии можно назвать 12 ноября 1927 года, когда на Ковровском заводе появилось первые 10 пулеметов ДП. 21 декабря 1927 после удачной презентации и полевых испытаний был принят на вооружение РККА.

Главным инженером ДП был Дегтярев Василий Алексеевич, который в последствии создал крупнокалиберный пулемет ДШК-12,7 мм , противотанковое ружье ПТРД-14,5 мм , пулемет РПД и РП-46 , пистолет-пулемет ППД . Советский союз не имел собственных ручных пулеметов, но итоги Первой Мировой Войны показал эффективность и их значимость на примере английского пулемета Льюиса и французского Шоша. Так же имевшее количество данных пулеметов в РККА армии было мало, а износ ресурс данного оружия заканчивался, да иметь собственные заводы по производству оружия являлось задачей государства. Первой попыткой создать собственный ручной пулемет была переделка пулемета Максим с водяным охлаждением в пулемет с воздушным охлаждением. Первый переделанный в 1925году Максим-Токарева МТ имел защитный чехол на стволе, но оказался очень тяжелым.
В.А. Дегтярёв впервые предпринял попытки создать свой пулемет в конце 1923 года. Стоить отметить, то что Дегтярев на все 100% создал схему собственного пулемета, а не скопировал его с других пулеметов. Пулемет имел газоотводную автоматику снизу ствола и запирание патрона с помощи двух боевых упоров, которые разводились по сторонам во время удара бойком по капсюлю патрона. Для пулемета ДТ-27 был позаимствован дисковый магазин на 49 патронов от авиационного пулемета Федорова-Шпагина, в дальнейшем диск был изменен под 47 патронов, чтобы продлить ресурс пружины. 22 июля 1924 года Дегтярев впервые показал военной комиссии свой первый опытней пулемет, но сломавшийся боек во время показательных стрельб подвел Дегтярёва. Следующую попытку показать свой пулемёт Дегтярев в сентябре 1926 года, где пулемет привлек внимания, но все еще имел недостатки по качеству изготовления. На протяжении всего времени основными его конкурентами были немецкий пулемёт Дрейзе и Максим –Токарев. После доработки пулемета 17-21 января 1927 года на Ковровском заводе под надзором Артком Артиллерийского Управления РККА провели испытания, а 20 февраля комиссия утвердила пулемет, как прошедший испытания. 26 марта подготовило чертежи для производства Дегтярева пехотного. Завод получил заказ на 100 пулеметов для их дальнейшего испытания. После полевых стрельб были даны предписания добавить в конструкцию пламя гаситель и изменить патрубок газовой камеры. Конструкция нового пулемета получила хорошую оценку и еще до его официального принятия Наркоматом он стал поступать в войска. В конце 1928 года было решено свернуть производство пулемета Максима-Токарева МТ.

Пулемет ДТ имел газоотводную автоматику с патрубком, который регулировал количество отводимых газов, что позволяло выбирать режим оптимальный, что бы затвор во время загрязнения или использование более мощных патронов доходил полный цикл, чтобы избегать сильных ударов затвора. Отводящие газы снизу ствола толкали длинный поршень-шток, который производил перезарядку. На шток одевалась боевая-возвратная пружина. Надетая на шток боевая-возрастная пружина имела недостаток, так как при перегреве пружина теряла свойства и снижала скорострельность. В дальнейшем этот недостаток был исправлен в модернизированном пулемете ДПМ. Картинки работы автоматики пулемета

Запирание патрона происходила с помощи боевых упоров, которые разводились в разные стороны и запирали патрон в стволе, боевые упоры расходились по сторонам, когда между них проходил боек. После выстрела гильза выкидывалась вниз.

Ствол пулемета ДП-27 имел 6 нарезов и находился в ствольной коробке, что обеспечивало защиту стрелка во время стрельбы от ожогов. До 1938 года ствол имел 26 поперечных ребер сверху, чтобы увеличить скорость остывания, но практика показала, что это мало эффективно, данные вертикальные ребра можно увидеть на танковом и авиационном варианте пулемете Дегтярева. Пулемет имел автоматику, которая позволяла вести стрельбу только очередями. На пулемете реализован автоматический предохранитель на шейке приклада-стрельба возможно после его обхвата. Съемные сошки размещались на кожухе.

Диск на 47 патронов использовался от не принятого на вооружения пулемета Федорова-Шпагина. Конструкция диска для того времени была весьма удачна, так как патроны 7,62 имели закраины и каждый патрон в диске укладывался в свое отдельное место и не цеплялся закраиной дна за другой патрон, как это происходило в рожковых магазинах. Так же диск с помощи своей мушки информировал бойца сколько примерно патронов осталось в диске. При необходимости магазин можно было разобрать и почистить от грязи. Диски переносились в стальных коробках или матерчатых сумках , коробка была рассчитана на 3 диска. Недостатком дисков можно назвать вес и размер, но с учетом того, что на «дворе» 1920-ые года на это можно закрыть глаза. Для ускорения перезарядки дисков был создан прибор Баркова , который не получил распространение в армии.

Пулемет оснащался секторным прицелом на 1500 метров с 15-ю делениями, по 100 метров каждый. Мушка на конце ствола защищалась боковыми ушками
Приклад пулемета Дегтярёва изготавливался из дерева, в котором находилась масленка и ЗИП для ухода за пулеметом.
Пулемет показывал не плохую кучность при стрельбе. Так короткими очередями по 4-6 патронов пули ложились в радиус 17 см на расстояние в 100 метров, на 200 метров в радиус 35 см, на 500 метрах в радиус 850 см, на 1000 метров в радиус 160 см. Кучность повышалась при более малых очередях.

Производством пулеметов Дегтярёва занимался Ковровский оружейный завод (Государственный союзный завод им. К.О. Киркижа, завод №2 Наркомата вооружений, с 1949 года - Завод им. В.А. Дегтярева). Так в 192-1929 было изготовлено 6600 пулеметов (500 танковых, 2000 авиационных и 4000 пехотных). После испытания 13 пулеметов на живучесть в марте-апреле 1930 года Федоров сделал заключение, что ресурс ДП-27 составляет 75 000-100 000 выстрелов, а бойки и выбрасыватели имеют ресурс в 25 000-30 000 выстрелов. К началу 1941 в армии насчитывалось 39 000 пулеметов Дегтярева разных модификаций. Так же ДП выпускался на заводе «Арсенал» в блокадном Ленинграде. В 1941 году на вооружение было поставлено 45 300 пулеметов ДП, в 1942-172 00, в 1943-250 000, в 1944-179 700. На 9-мая в войсках насчитывалось 390 000 пулеметов Дегтярёва , 427 500 пулеметов считалось потерянными во время боев.

14 октября 1944 году на смену ДП был принят модернизированный вариант пулемета ДПМ, а также модернизированный танковый вариант ДТМ. 01 января 1945 года выпуск ДП и ДТ был остановлен. Модернизации был подвергнута боевая возвратная пружина, которая была перемещена из полствола, где она подвергалась перегреву и теряла свои свойства на заднюю часть ствольной коробки. Приклад был заменен на более простую форму, а вместе и с ним на пулемете появилась пистолетная рукоятка. Автоматически предохранитель был заменен на флажковой с правой стороны. Ствол более быстросъемным в условиях боя. Сошки стали не съемными, что уменьшало риск их потерять на марше или во время боя.

Модификация модернизированного ДП-27

В 1944 году на свет появился модернизированный вариант пулемёта ДП под индексом ГАУ-56-Р-321М . Новый пулемет получил сокращение ДПМ (Дегтярёв Пехотный Модернизированный) . Род модернизацию попал боевая-возвратная пружина, которая стала размещаться в спусковой раме и частично выпирал над прикладом. Расположение возвратной пружины решало проблему с потерей ее свойств от перегрева стволом. Так же была установлена пистолетная рукоятка, а вместо автоматического предохранителя был установлен флажковый предохранитель. Сошки на модернизированном пулемёте стали не съемные, что обеспечивало лучшую устойчивость во время стрельбы и их потерю во время эксплуатации. Так же быстрая замена ствола во время боя стала удобной. Приклад был заменен на более привычный и удобный. При всей модернизации тактико-технические характеристики не подверглись изменениям.

И его модификации стали самыми массовыми пулемётами для Вооруженных Сил СССР на несколько десятилетий. Первое боевое крещение пулемет получил во время конфликта на КВЖД, где показал себя сразу с хорошей стороны и что послужило к увеличению его производства. Так же до начала ВОВ пулемет повоевал в Испании и участвовал в Зимней войне против финнов. Финнам досталось примерно 3000 ДП и 150 ДТ, на вооружение финской армии к конце ВМВ насчитывалось порядка 9000 ДП, где он оставался на вооружении до 1960-ых годов под индексом 762 PK D (7.62 pk/ven.) и ДТ – 762 PK D PSV (7.62 pk/ven. psv.). Во время ВОВ расчет пулемета ДП имел два человека, иногда расчеты дополняли еще двумя бойцами для подноса патронов. Хорошую эффективность огня из пулемета ДП имела уже при 600 метрах, а открывать огонь по противнику можно было при 800 метрах, скорострельность во время боя составляла 80 патронов в минуту, стрельба длинными очередями велась в исключительных случаях, как правило стрельба велась коротким очередями 2-3 патрона.

Пулемет получился весьма надежной, что подтверждает, что помимо финнов его использовали немцы под индексом «7,62mm leichte Maschinengewehr 120(r)». Во время ВОВ состоял на вооружении румынской и болгарской армии. Даже в настоящее время часто можно встретить в новостях.
На базе пулемета ДП-27 на свет появились пулеметы ДШК , РП-46 , РПД . Из которых ДШК еще состоит и продолжает выпускаться во многих странах мира, а РПД часто можно увидеть в руках боевиков.

ТТХ Дегтярева Пехотного ДП-27

Количество выстрелов	47 патронов 2,85 кг
Диаметр ствола	7,62х54мм образца 1908-1930 года
Боевая скорострельность	80 выстрелов в минуту
Максимальная скорострельность	600 выстрелов в минуту
Прицельная дальность	1000 метров
Максимальна дальность стрельбы	3000 метров
Эффективная стрельба	600 метров
Начальная скорость вылета	840 м/с
Автоматика	газоотводная
Вес	8,5 кг-пустой, 11,5 кг с диском и мешком
Размеры	1272 мм

Редкие вкрапления ручных пулемётов Льюиса и Шоша погоды не делали. Но в тоже время современная концепция ведения боевых действий требовала наличия на уровне отделения и взвода мобильного автоматического оружия рассчитанного под винтовочный патрон.

После объявления конкурса на ручной пулемет, который должен был заменить иностранные образцы, в работу включился именитый оружейник – Василий Алексеевич Дегтярев. В 1923 году начались работы над созданием современного ручного пулемёта, который и должен был стать групповым оружием отделения и взвода. Немного забегая вперёд скажем, что его работа увенчалась успехом. ДП – Дегтярёв, пехотный стал первым ручным пулеметом РККА, на его основе были в дальнейшем разработаны танковые и авиационные модификации.

История создания

После ревизии вооружения РККА в 1920-х годах комиссии ревизоров пришли к неутешительным выводам. Парк огнестрельного стрелкового оружия был изношен, кроме того он состоял из десятков разных систем под различные патроны.

Если в области личного оружия все было достаточно неплохо, иностранные образцы массово снимали с вооружения, заменяя Винчестеры и Арисаки на отечественную винтовку обр. 1895 года, производство которой было вновь налажено в Туле. Револьверы Наган и пулеметы Максима тоже производились в товарных количествах и проблем с ними пока не возникало.

Но вот с ручными пулеметами было очень плохо. Автоматы Федорова под патрон 6,5 мм Арисака, британские и американские Льюисы, и Шоши. Все это было основательно изношено. Требовало ремонта, замены и неоправдано усложняло логистику.

В 1923 году был объявлен конкурс на создание нового ручного пулемета для РККА.

В нем приняли участие именитые мастера Федоров и Токарев, а также В.А. Дегтярев. Но в 1924 году на вооружение приняли конструкцию Токарева. Пулемет МТ-25 на базе Максима на тот момент устроил руководство РККА, пулемет же Дегтярева вернули на доработку. МТ-25 начали готовить к выпуску, более того, наладили малосерийное производство.

После долгой и успешной доработки Дегтярев вновь представил свой пулемет комиссии. На этот раз его характеристики полностью устроили военных и Дегтярев, пехотный был принят на очередные испытания.

После январских испытаний в 1927 году армия сразу заказала партию пулеметов уже для войсковых испытаний, после чего пулемет было рекомендовано ставить на производство и одновременно взять на вооружение РККА под названием ДП. Цифра 27, говорящая о годе принятия на вооружение в историю пулемета вошла гораздо позже.

ДП выпускался на Ковровском заводе до 1944-го, до замены на ДПМ и в дальнейшем на РПД. После войны устаревшие, но все еще актуальные пулеметы были переданы в войска братских стран, ДП-27 повоевал в джунглях Кореи и Вьетнама. Неплохо показал себя в боевых действиях в зоне экватора и пустынно-горной местности.

В 1944 году был разработано новое оружие, оно получило название РПД – ручной пулемёт Дегтярёва, под патрон образца 1943 года.

В этом же году была выпущена небольшая партия для войсковых испытаний. Пулемёт РП-44 или РПД имел ленточное боепитание из подвешиваемого к телу пулемёта, металлического короба со стандартной лентой на 100 патронов.

Эта же лента шла к пулемёту Горюнова, образца 1943 года. Пулемёт отличался от более ранних моделей наличием пистолетной рукоятки, прикладом объёмной формы для удобства его удержания при стрельбе, наличием деревянного цевья с упорами, для удержания тела пулемёта при стрельбе на весу.

В будущем, по принятии на вооружение автомата АК-47 и именно РПД был первым ручником, составившим с ними комплект. Впоследствии РПД сменил . Так уж вышло, что требования унификации вынудили снять с вооружения превосходный пулемёт.

В отличие от РПК, РПД был не увеличенной копией автомата с сошками, а полноценным пулемётом под автоматный патрон. Значительный боекомплект, удачная эргономика и баланс РПД сделали его незнаменитым. Он воевал во Вьетнаме, в Африке и на Ближнем востоке.

Конструкция ДП

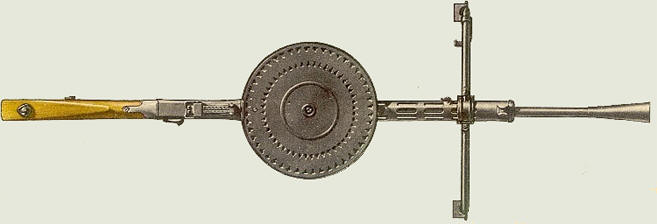

Пулемет был создан по классической схеме, с боепитанием из дискового магазина расположенного сверху ствольной коробки пулемёта, емкость магазина – 47 патронов. Принцип действия автоматики – отвод газов. Запирание ствола боевыми упорами.

Приклад с шейкой, чуть изменённого типа по сравнению с винтовочным.

Для удобства при стрельбе пулемёт имел съёмные сошки. Стоит отметить их неудачную конструкцию, при транспортировке сошки имели свойство отсоединяться и теряться. Для минимизации вспышки выстрела пулемёт имел пламегаситель конической формы.

Ствол наполовину располагался в перфорированном кожухе, который одновременно являлся продолжением ствольной коробки. Возвратная пружина располагалась под стволом, что опять же вызывало нарекания, так как нагрев ствола во время стрельбы, нагревал и пружину, что негативно сказывалось на её долговечности.

Прицельные приспособления из мушки на конце кожуха ствола в намушнике и целика с насечкой до 1500 метров.

Принцип действия при выстреле

Оружие взводится ручкой затворной рамы, которая выведена наружу справа под магазином. Взведенный газовый поршень зафиксирован в конце газоотводящей трубки, возвратно-боевая пружина сжата, затворная рама “сидит” на шептале и держит затвор своим утолщением. За вертикальную стойку, на конце затворной рамы, зацеплен ударник. Предохранитель удерживает спусковой крючок.

При обхвате шейки приклада зажимается клавиша предохранителя, спусковой крючок освобождается.

При воздействии на крючок, он надавливает шептало вниз, которое выпадает из паза затворной рамы. Сжатая пружина в канале давит на поршень и тянет освободившуюся затворную раму вперед. Затворная рама начинает движение, при этом освобождая затвор, далее ударник цепляет затвор своим утолщением и толкает его вперед.

Затвор, дойдя до приемного окошка магазина, уводит вверх планку, освобождающую патрон. Далее, патрон цепляется затвором и досылается им в патронник, затвор упирается в ствол и прекращает движение. Только после этого ствол считается закрытым. Затворная рама продолжает движение по инерции вперед и толкает ударник далее, вовнутрь затвора. Ударник углубляется и раздвигает боевые упоры, после чего бьет по капсюлю.

После выстрела, вслед за вылетающей пулей идут пороховые газы, которые попадают в направляющий газовый канал. Давление газов приходится на поршень, который сжимает пружину и одновременно толкает затворную раму обратно. Затворная рама вытягивает ударник из боевых упоров, далее своим утолщением отводит затвор.

Затвор отходит от ствола, выпадает гильза, и освобождается планка, удерживающая новый патрон. Затворная рама “садится” на шептало (в случае отпущенного спускового крючка). Если крючок нажат, то затворная рама, встав в начальное положение и не встретив препятствия, под действием пружины движется обратно.

Тактико-технические характеристики ДП-27 и особенности эксплуатации

Патрон – 7,62х54 мм.
Масса пустого – 9,12 кг.
Масса ствола – 2,0 кг.
Масса магазина пустого (снаряженного) – 1,6 кг (2,7 кг).
Длина пулемета с пламегасителем – 1272 мм.
Длина ствола – 605 мм.
Начальная скорость пули – 840 м/с.
Емкость магазина – 47 патронов.
Расчет – 2 человека.

Применялся ДП-27 для поддержки пехоты пулеметным отделением в составе взвода (по штату РККА). Помощник пулеметчика переносит металлический контейнер с 3-мя магазинами.

Сам пулемет обладал достаточной надежностью и износоустойчивостью, но, несмотря на это, ряд нареканий вызывали практически «детские» болезни пулемета:

съемные сошки;
тонкостенный ствол;
малая емкость и большие габариты магазина;
неудобное управление переносом огня;
размещение возвратной пружины под стволом.

Практически все эти недостатки были исправлены в 1944 году, когда пулемёт был модернизирован, в ходе чего получил пистолетную рукоятку и неотъёмные сошки, пружину перенесли в тыльную часть ствольной коробки. Пулемёт известен как ДПМ.

Первое боевое применение произошло в КВЖД (советско-китайский конфликт в 1929-м на Дальнем Востоке).

Во время советско-финской войны, захваченные образцы оружия заменили финнам родные пулеметы.

Промышленность прекратила производство пулемётов (Лахти-Салоранта) и поставила на конвейер выпуск запчастей к захваченным, советским.

Пулемет также устанавливался на мотоциклы. Таким образом, можно было вести огонь по низколетящим целям, но для этого необходимо было останавливать мотоцикл, стрелку выходить из люльки (коляски) и садиться рядом для более крутого угла стрельбы.

ДП-27 выпускался разными дружественными странами по лицензии (Иран, Китай и др).

Участвовал практически во всех горячих точках на земном шаре. Действующие образцы оружия встречались в Гражданской войне в Сирии (начатой в 2011), в военном конфликте на востоке Украины (с 2014).

Модификации на базе ДП-27

ДА – Дегтярев, авиационный. С декабря 1927-го по февраль 28-го велись разработки авиационного турельного пулемета, на базе пехотного. Кожух ствола отсутствовал. Однорядный магазин заменили на трёхрядный, ёмкостью 63 патрона. Был убран приклад, взамен введен складной плечевой упор и пистолетная рукоятка.

Для сбора гильз под пулемет подвешивались гильзоулавливатели. Пулемет устанавливался в турели и вертлюги бомбардировщиков и штурмовиков.
ДТ – Дегтярев, танковый. Разработанный к 1929 году более компактный пулемёт для установки в бронетехнику, также как и авиационный вариант, пулемёт претерпел некоторые изменения во внешнем виде.

Получил увеличенный магазин на 63 патрона, с него сняли приклад и кожух. Взамен добавили плечевой упор и пистолетную рукоятку. Сошки отсутствовали и в авиационном и в танковом вариантах.

ДПМ – пулемёт с дисковым питанием, но с пистолетной рукоятью, прикладом изменённой формы, пружина перенесена в тыльную часть ствольной коробки, сошки стали несъёмными.

РПД – новая модель ручного пулемёта под 7,62 мм промежуточный патрон.

Ручной пехотный пулемёт Дегтярёва прошёл все войны, которые вела СССР с момента своего создания.

Применялся в ряде конфликтов и за его пределами. Практически везде, где только отмечалось вмешательство советских солдат, везде пел свою песню «дегтярь».

Пулемёт производился Китаем и КНДР, стоял на вооружении во всех дружественных СССР государствах (африканских в т. ч.). Применяется во многих конфликтах и по настоящее время. Часто можно встретить его тюнингованные образцы.

ДП-27

Дегтярёва Пехотный

Этот пулемёт стал одним из первых образцов стрелкового оружия, созданных в СССР. Пулемёт массово использовался в качестве основного оружия огневой поддержки пехоты звена взвод– рота вплоть до конца Великой Отечественной войны.

Опыт, полученный В. А. Дегтяревым во время работы в проектно-конструкторском бюро автоматического стрелкового оружия, организованного известным советским конструктором В. Г. Федоровым при Ковровском заводе, позволил ему в 1923 г. приступить к созданию собственной модели ручного пулемета. В 1926 г. действующая модель пулемета системы Дегтярева, рассчитанная на использование винтовочного патрона калибра 7,62 х 54 мм, была передана на испытания, в ходе которых показала великолепные огневые характеристики. Это способствовало тому, что уже в начале следующего года пулемет был принят на вооружение Красной Армии под названием ДП-27 («Дегтярев, пехотный обр. 1927 г.»).
Принимая такое решение, члены Государственной комиссии отмечали высокую живучесть механизмов пулемета (было произведено более 70 тыс. выстрелов, при норме 10 тыс.), простоту и высокую технологичность его конструкции – на изготовление ДП-27 требовалось почти в два раза меньше времени, чем на аналогичный пулемет иностранного образца. Именно это обстоятельство позволило оперативно наладить массовый выпуск пулеметов системы Дегтярева, и по некоторым данным, с 1929 по 1933 г. общее количество пулеметов возросло более чем в 7,5 раз.
В войсках ручной пулемет ДП-27 сразу же получил высокую оценку и вскоре стал основным видом автоматического оружия стрелковых отделений. За годы второй мировой войны в этой категории он «уступил» свои позиции лишь пистолету-пулемету системы Шпагина (ППШ-41) и к 1945 г. по массовости занимал прочное третье место после и

Удачная компоновка механизмов автоматики, использование скользящего затвора и прямой подачи патронов из магазина позволили значительно уменьшить размеры ствольной коробки по сравнению с другими пулеметами того времени. На момент принятия на вооружение ручной пулемет ДП-27 (без учета магазина) обладал минимальной массой среди всех известных в то время отечественных и зарубежных аналогов.

Автоматика пулемета была построена по схеме, использующей энергию пороховых газов, отводимых из канала ствола, запирание осуществлялось разведением в стороны боевых личинок. Газовый регулятор, установленный в системе автоматики, создавал дополнительные преимущества при работе в условиях загрязнения, запыления и экстремальных температур. Ударно-спусковой механизм ударникового типа позволял вести огонь только очередями. Однако даже слабо подготовленный боец легко производил очереди по 3-5 выстрелов. Предохранитель флажкового типа во включенном состоянии блокировал детали спускового механизма. Боепитание осуществлялось из дискового магазина емкостью 47 патронов, расположенного над ствольной коробкой. Патроны в магазине размещались горизонтально в один ряд, пулями к центру магазина. Прицельные приспособления пулемета состояли из прицела секторного типа и мушки. На планке прицела были нанесены деления от 1 до 15 с шагом деления 100 м. Для придания дополнительной устойчивости пулемету при стрельбе на кожухе ствола были закреплены сошки, складывающиеся в походном положении. Для уменьшения демаскирующего действия пламени при стрельбе на дульную часть ствола был навинчен конусообразный пламегаситель.

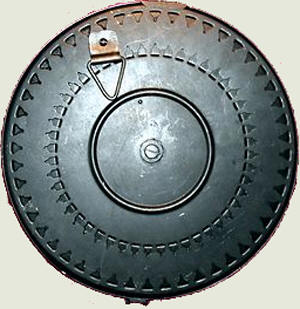

Питание осуществлялось из плоских дисковых магазинов – «тарелок», в которых патроны располагались по окружности, пулями к центру диска. Такая конструкция обеспечивала надёжную подачу патронов с выступающей закраиной, однако имела и существенные недостатки: большие габариты, а также масса пустого магазина, неудобство в транспортировке и заряжании, а также возможность повреждения магазина в условиях боя из-за его склонности к деформации. Емкость магазина изначально составляла 49 патронов, но он не заполнялся полностью - заряжали в него только 47 патронов, так как это значительно снижало надежность работы его узлов.
Для снаряжения магазина патронами было необходимо упереть его во что-либо приемником кверху и от себя. Взять в правую руку один патрон и зажать его в кулаке так, чтобы головка пули выходила под указательным пальцем на 1 см. Наложить большой палец на нижний неподвижный диск, а острие пули подвести снизу под верхний диск и вставить его в ближайшую ячейку гребенки диска. Вращая пулей верхний диск по направлению часовой стрелки, вывести задержку пружины из приемника, утопив ее предварительно пальцем левой руки через окно приемника. Взять в левую руку несколько патронов и вкладывать их по одному в приемник.

Следует отметить, что, хотя внешне магазин ДП и напоминает магазин пулемёта Льюиса, на самом деле он представляет собой совершенно отличную по принципу действия конструкцию; например, у Льюиса патронный диск проворачивается за счёт энергии затвора, передаваемой на него сложной системой рычагов, а у ДП – за счёт предварительно взведённой пружины в самом магазине.

Ударно-спусковой механизм (УСМ) пулемёта ДП позволял вести только автоматический огонь с открытого затвора. Он был выполнен в виде съёмного модуля, крепящегося к коробу поперечной чекой. Обычного предохранителя не имелось, вместо него был выполнен автоматический предохранитель в виде клавиши, выключавшийся при охвате рукой шейки приклада. При ведении интенсивного огня необходимость постоянно удерживать клавишу предохранителя нажатой утомляла стрелка, а приклад винтовочного типа не способствовал прочному удержанию оружия при стрельбе очередями. Более удачной оказалась конструкция блока УСМ танкового пулемёта ДТ, который имел обычный предохранитель и пистолетную рукоятку. Модернизированный вариант пулемёта – ДПМ – получил аналогичный ДТ блок УСМ; также неавтоматический предохранитель в дополнение к родному автоматическому вводился в конструкцию финских ДП в процессе их капремонта.

Во время учений и боевых действий пулемёт обслуживали два человека: стрелок и его помощник, который переносил короб с 3 дисками. Также при стрельбе из положения лёжа к пулемёту обеими концами привязывалась длинная лента, и боец, натягивая её ногой, сильнее прижимал приклад к плечу. Таким образом, колебания пулемёта уменьшались и повышалась точность стрельбы. Пулемёт ДТ устанавливали на мотоциклы . Конструкция крепления пулемёта к коляске позволяла вести огонь даже по самолётам. Однако, этот способ борьбы с самолётами был не очень удобным: для стрельбы нужно было останавливаться, затем боец вылезал из коляски и из положения «сидя» вёл огонь по воздушным целям. После принятия на вооружение пулемёта ДП , состоявшие до этого на вооружении Красной армии английские пулемёты образца 1915 года постепенно уходили на склады, хотя в критические моменты Великой Отечественной «Льюисы» вынужденно использовались отдельными воинскими подразделениями, как и многие другие устаревшие образцы вооружения.

По окончании войны пулемёт ДП и его модернизированный вариант ДПМ, были сняты с вооружения Советской Армии. Однако они нашли применения в армиях дружественных стран, а Китай даже организовал его производство. На вооружении государств-участников Варшавского Договора ДП состоял до 1960-х годов.

В конце 1920-х гг. в Советском Союзе возникла необходимость в разработке специального танкового пулемета, который бы стал основным автоматическим стрелковым оружием танков, бронеавтомобилей и самоходных установок и использовался по большей части для стрельбы по наземным целям. К его созданию приступил тогда ещё малоизвестный советский конструктор

За основу был взят уже прижившийся в стрелковых войсках ручной пулемет системы Дегтярева ДП-27 . Это обстоятельство позволило значительно сократить срок разработки нового пулемета, так как его создание проходило на основе модернизации уже существующей конструкции. В частности, от своего ручного предшественника танковый пулемет получил схему работы автоматики, систему запирания ствола, ударно-спусковой механизм и многие другие узлы. В соответствии с заданием, пулемет системы Дегтярева имел воздушное охлаждение ствола и боепитание из дискового магазина увеличенной емкости.

Важнейшие события в русской истории:








	Рейтинг стран мира по численности вооружённых сил
	Кто и как продавал Аляску
	Почему мы проиграли Холодную войну
	Тайна реформы 1961 года
	Как остановить вырождение нации

	В какой стране пьют больше всех?

Ручной пулемет ДП (Дегтярева, пехотный) был принят на вооружение РККА в 1927 году и стал одним из первых образцов, созданных с нуля в молодом Советском государстве. Пулемет оказался довольно удачным и надежным, и в качестве основного оружия огневой поддержки пехоты звена взвод – рота массово использовался вплоть до конца Великой Отечественной войны. По окончании войны пулемет ДП и его модернизированный вариант ДПМ, созданный по опыту боевых действий в 1943–44 годах, были сняты с вооружения Советской Армии, и широко поставлялись «дружественным» СССР странам и режимам, отметившись в войнах в Корее, Вьетнаме и других.

На основе опыта, приобретенного во Второй Мировой стало ясно, что пехоте необходимы единые пулеметы, сочетающие повышенную огневую мощь с высокой мобильностью. В качестве эрзац-заменителя единого пулемета в звене рота на основе более ранних разработок в 1946 году был создан и принят на вооружение ручной пулемет РП-46, представлявший собой модификацию ДПМ под ленточное питание, что вкупе с утяжеленным стволом обеспечивало большую огневую мощь при сохранении приемлимой маневренности. Тем не менее, РП-46 так и не стал единым пулеметом, используясь только с сошек, и с середины 1960-х был постепенно вытеснен из системы вооружения пехоты СА новым, более современным единым пулеметом Калашникова – ПК. Как и предыдущие образцы, РП-46 широко поставлялся на экспорт, а также производился за рубежом, в том числе – в Китае, под обозначением Тип 58.

Ручной пулемет ДП является автоматическим оружием с автоматикой на основе отвода пороховых газов и магазинным питанием. Газовый двигатель имеет поршень с длинным рабочим ходом и газовый регулятор, расположенные под стволом. Сам ствол – быстросменный, частично скрыт защитным кожухом и оснащен коническим съемным пламегасителем. Запирание ствола – двумя боевыми упорами, разводимыми в стороны при движении ударника вперед. После того, как затвор приходит в переднее положение, выступ на затворной раме ударяет по задней части ударника и начинает продвигать его вперед. При этом уширенная средняя часть ударника, воздействуя изнутри на задние части боевых упоров, разводит их в стороны, в пазы ствольной коробки, жестко запирая затвор. После выстрела затворная рама под действием газового прошня начинает движение назад. При этом ударник отводится назад, а специальные скосы сводят боевые упоры, выводя их из зацепления со ствольной коробкой и отпирая затвор. Возвратная пружина располагалась под стволом и при интенсивном огне перегревалась и теряла упругость, что было одним из немногих недостатков пулемета ДП.

Модернизированный вариант - ДПМ

Питание осуществлялось из плоских дисковых магазинов – «тарелок», в которых патроны распологались в один слой, пулями к центру диска. Такая конструкция обеспечивала надежную подачу патронов с выступающей закраиной, однако имела и существенные недостатки: большой мертвый вес магазина, неудобство в транспортировке и склонность магазинов к повреждениям в условиях боя. УСМ пулемета позволял вести только автоматический огонь. Обычного предохранителя не имелось, вместо него на рукоятке был расположен автоматический предохранитель, выключавшийся при охвате рукой шейки приклада. Огонь велся с несъемных складных сошек.
По опыту первой половины Отечественной войны ДП был модернизирован и с 1944 года был принят на вооружение как ДПМ. Основными отличиями ДПМ стали перенесенная в заднюю часть ствольной коробки возвратная пружина, пистолетная рукоятка управления огнем, обычный неавтоматический предохранитель и более прочная двуногая сошка с измененным креплением к кожуху ствола. Пулемет ДПМ использовался вплоть до конца войны, однако его дисковые магазины имели слишком много недостатков, и потому ему на смену пришла комбинация из ручного пулемета уровня отделения и взвода РПД под новый промежуточный патрон 7,62х39 мм и ротного пулемета РП-46 под винтовочный патрон 7,62х54 мм R.

Пулемет РП-46 во многом повторяет конструкцию ДПМ, отличаясь от него более тяжелым, массивным стволом, измененной конструкцией газового регулятора и добавленной рукояткой для переноски. Основным же отличием стало добавление в конструкцию узла ленточного питания. Для того, чтобы не вносить в отработанную конструкцию ДПМ существенных изменений, узел ленточного питания был сделан в виде отдельного модуля, устанавливаемого на место дискового магазина. При этом этот модуль может быть снят и РП-46 мог использоваться с дисковыми магазинами от ДП/ДПМ. Привод узла подачи ленты осуществлялся через жестко связанную с затворной рамой рукоятку заряжания, расположенную справа. На узле лентоподачи была расположена специальная скоба, надевавшаяся на рукоятку заряжания, и при ее движении при стрельбе двигавшаяся вместе с рукояткой. Лентоприемное и лентовыводящее отверстия РП-46 закрывались подпружиненными крышками для защиты от пыли и грязи, удаление стреляных гильз осуществлялось, как и у ДП/ДПМ, вниз, через окно в затворной раме и ствольной коробке.

Этот пулемёт стал одним из первых образцов стрелкового оружия, созданных в СССР. Пулемёт массово использовался в качестве основного оружия огневой поддержки пехоты вплоть до конца Великой Отечественной войны.

Опыт, полученный Василием Алексеевичем Дегтярёвым (1880 - 1949) во время работы в проектно-конструкторском бюро автоматического стрелкового оружия, при Ковровском заводе, позволил ему в 1923 г. приступить к созданию собственной модели ручного пулемёта. В 1926 г. действующая модель пулемета системы Дегтярёва, рассчитанная на использование винтовочного патрона калибра 7,62 х 54 мм, была передана на испытания, в ходе которых показала великолепные огневые характеристики. В начале следующего года пулемёт был принят на вооружение Красной Армии под названием ДП-27 («Дегтярёв, пехотный обр. 1927 г.»).

В войсках ручной пулемёт ДП-27 сразу же получил высокую оценку и вскоре стал основным видом автоматического оружия.

Прицельные приспособления пулемета состояли из прицела секторного типа и мушки. На планке прицела были нанесены деления от 1 до 15 с шагом деления 100 м. Для придания дополнительной устойчивости пулемету при стрельбе на кожухе ствола были закреплены сошки, складывающиеся в походном положении. Для уменьшения демаскирующего действия пламени при стрельбе на дульную часть ствола был навинчен конусообразный пламегаситель.
