Сравнительная оценка проводилась по следующим параметрам:

огневая мощь (количество боевых блоков (ББ), суммарная мощность ББ, максимальная дальность стрельбы, точность – КВО)
конструктивное совершенство (стартовая масса ракеты, габаритные характеристики, условная плотность ракеты – отношение стартовой массы ракеты к объему транспортно-пускового контейнера (ТПК))
эксплуатация (способ базирования – подвижно-грунтовый ракетный комплекс (ПГРК) или размещение в шахтной пусковой установке (ШПУ), время межрегламентного периода, возможность продления гарантийного срока)

Сумма баллов по всем параметрам дала общую оценку сравниваемой МБР. При этом учитывалось, что каждая МБР, взятая из статистической выборки, сравниваясь с другими МБР, оценивалась, исходя из технических требований своего времени.

Многообразие МБР наземного базирования так велико, что в выборку включены лишь МБР, которые находятся на вооружение в настоящее время и имеющие дальность более 5 500 км., - а такие есть только у Китая, России и США (Великобритания и Франция отказались от МБР наземного базирования, разместив их только на подлодках).

Межконтинентальные баллистические ракеты

По количеству набранных баллов первые четыре места заняли:

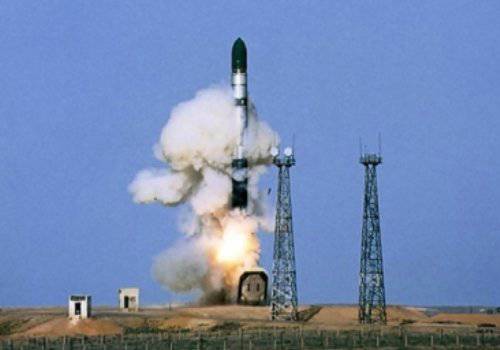

1. МБР России Р-36М2 «Воевода» (15А18М, код СНВ - РС-20В, по классификации НАТО - SS-18 Satan (рус. «Сатана»))

Принята на вооружение, г. - 1988
Топливо - жидкое
Число разгонных ступеней - 2

Длина, м - 34.3
Максимальный диаметр, м - 3.0
Стартовая масса,т - 211.4
Старт - миномётный (для ШПУ)
Забрасываемая масса, кг - 8 800
Дальность полёта, км -11 000 - 16 000
Число ББ, мощность, кт -10Х550-800
КВО, м - 400 – 500

28.5

Наиболее мощной МБР наземного базирования является ракета 15А18М комплекса Р-36М2 «Воевода» (обозначение РВСН РС-20В, обозначение НАТО SS-18mod4 "Satan". Комплекс Р-36М2 не имеет себе равных по технологическому уровню и боевым возможностям.

15А18М способна нести платформы с несколькими десятками (от 20 до 36) ядерных РГЧ индивидуального наведения, а также маневрирующие головные части. Она оснащена КСП ПРО, позволяющем прорвать эшелонированную ПРО с применением оружия, основанного на новых физических принципах. Р-36М2 несут дежурство в сверхзащищённых шахтных пусковых установках, обладающих стойкостью к воздействию ударной волны на уровне около 50 МПа (500 кг/кв. см).

В конструкцию Р-36М2 заложена способность стартовать непосредственно в период массированного ядерного воздействия противника по позиционному району и блокировки позиционного района высотными ядерными взрывами. Ракета имеет наивысшую из МБР стойкость к поражающим факторам ЯВ.

Ракета покрыта темным теплозащитным покрытием, облегчающим прохождение облака ядерного взрыва. Она оснащена системой датчиков датчиков измеряющих нейтронное и гамма- излучение, региструющих опасный уровень и на время прохождения ракетой облака ядерного взрыва выключающих систему управления, которая остаётся застабилизированной до момента выхода ракеты из опасной зоны, после чего система управления включается и корректирует траекторию.

Ударом 8-10 ракет 15А18М (в полной комплектации) обеспечивалось уничтожение 80 % промышленного потенциала США и большей части населения.

2. МБР США LGM-118A «Peacekeeper» - MX

Основные тактико технические характеристики (ТТХ):

Принята на вооружение, г. - 1986
Топливо - твёрдое
Число разгонных ступеней - 3
Длина, м - 21.61
Максимальный диаметр, м - 2.34
Стартовая масса,т - 88.443
Старт - миномётный (для ШПУ)
Забрасываемая масса, кг - 3 800
Дальность полёта, км - 9 600
Число ББ, мощность, кт - 10Х300
КВО, м - 90 - 120

Сумма баллов по всем параметрам - 19.5

Наиболее мощная и совершенная американская МБР - трёхступенчатая твёрдотопливная ракета MX - была оснащена десятью с мощностью по 300 кт. Она обладала повышенной стойкостью к воздействию ПФЯВ и имела возможности по преодолению существующей ПРО, ограниченной международным договором.

МХ имела наибольшие возможности среди МБР по точности и способности поразить сильнозащищённую цель. В то же время сами МХ базировались только в усовершенствованных ШПУ МБР «Минитмен», уступавших по защищённости российским ШПУ. По оценкам американских специалистов, МХ в 6 - 8 раз превосходила по боевым возможностям «Минитмен-3».

Всего было развёрнуто 50 ракет MX, которые несли боевое дежурство в состоянии 30-секундной готовности к запуску. Сняты с вооружения в 2005 г., ракеты и всё оборудование позиционного района находятся на консервации. Рассматриваются варианты использования MX для нанесения высокоточных неядерных ударов.

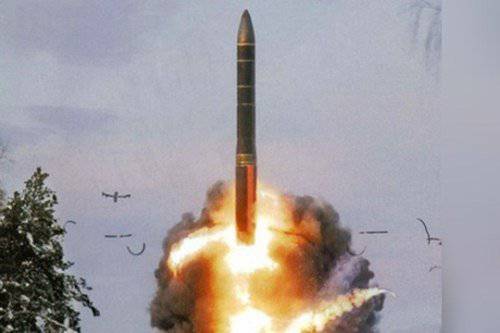

3. МБР России PC-24 «Ярс» - российская твердотопливная межконтинентальная баллистическая ракета мобильного базирования с разделяющейся головной частью

Основные тактико технические характеристики (ТТХ):

Принята на вооружение, г. - 2009
Топливо - твёрдое
Число разгонных ступеней - 3
Длина, м - 22.0
Максимальный диаметр, м - 1.58
Стартовая масса,т - 47,1
Старт - миномётный
Забрасываемая масса, кг - 1 200
Дальность полёта, км - 11 000
Число ББ, мощность, кт - 4Х300
КВО, м – 150

Сумма баллов по всем параметрам - 17.7

Конструктивно РC-24 похожа на «Тополь-М», и имеет три ступени. Отличается от РС-12М2 "Тополь-М":
новой платформой разведения блоков с боеголовками
переоснащением некоторой части системы управления ракеты
увеличенной полезной нагрузкой

На вооружение ракета поступает в заводском транспортно-пусковом контейнере (ТПК), в котором и проводит всю свою службу. Корпус ракетного изделия покрыт спецсоставами для уменьшения воздействий ядерного взрыва. Вероятно, дополнительно нанесен состав по технологии «стелс».

Система наведения и управления (СНУ)– автономная управляющая система инерциального исполнения с бортовой цифровой вычислительной машиной (БЦВМ), вероятно используется астрокоррекция. Предположительный разработчик управляющей системы Московский НПЦ приборостроения и автоматики.

Использование активного участка траектории сократили. Для улучшения скоростных характеристик в конце отработки третей ступени, возможно, используют разворот с направлением нулевого приращения расстояния до полной отработки запаса топлива последней ступени.

Отсек приборного оборудования полностью герметичен. Ракета способна преодолеть на старте облако ядерного взрыва и совершить программный маневр. Для проведения испытаний ракету, скорее всего, оборудуют телеметрической системой – приемоиндикатор Т-737 «Триада».

Для противодействия средствам ПРО, ракета оборудуется комплексом противодействия. С ноября 2005 г. по декабрь 2010 г. были произведены испытания комплексов противодействия ПРО с использованием ракет «Тополь» и К65М-Р.

4. МБР России УР-100Н УТТХ (индекс ГРАУ - 15А35, код СНВ - РС-18Б, по классификации НАТО - SS-19 Stiletto(англ. «Стилет»))

Основные тактико технические характеристики (ТТХ):

Принята на вооружение, г. - 1979
Топливо - жидкое
Число разгонных ступеней - 2
Длина, м - 24.3
Максимальный диаметр, м - 2.5
Стартовая масса,т - 105.6
Старт - газодинамический
Забрасываемая масса, кг - 4 350
Дальность полёта, км - 10 000
Число ББ, мощность, кт - 6Х550
КВО, м - 380

Сумма баллов по всем параметрам - 16.6

МБР 15А35 - двухступенчатая межконтинентальная баллистическая ракета, выполненная по схеме "тандем" с последовательным разделением ступеней. Ракета отличается очень плотной компоновкой и практически отсутствием "сухих" отсеков. По официальным данным, на июль 2009 г. РВСН РФ имели 70 развернутых МБР 15А35.

Последняя дивизия ранее находилась в процессе ликвидации, однако решением Президента РФ Д.А. Медведева в ноябре 2008 г. процесс ликвидации прекращен. Дивизия по-прежнему будет нести дежурство с МБР 15А35 до перевооружения на «новые ракетные комплексы» (по всей видимости - или «Тополь-М» или РС-24).

По-видимому, в ближайшем будущем количество ракет 15А35, стоящих на боевом дежурстве, будет сокращаться и далее вплоть до стабилизации на уровне порядка 20-30 единиц с учетом закупленных ракет. Ракетный комплекс УР-100Н УТТХ является исключительно надежным - проведено 165 испытательных и учебно-боевых пусков, из них только три были неудачными.

Американский журнал "Ассоциации ракетчиков ВВС" назвал ракету УР-100Н УТТХ "одной из наиболее выдающихся технических разработок "Холодной Войны". Первый комплекс, еще с ракетами УР-100Н, был поставлен на боевое дежурство в 1975 году с гарантийным сроком эксплуатации 10 лет. При его создании были реализованы все лучшие конструкторские решения, отработанные на предыдущих поколениях "соток".

Достигнутые затем при эксплуатации улучшенного комплекса с МБР УР-100Н УТТХ высокие показатели надежности ракеты и комплекса в целом позволили военно-политическому руководству страны поставить перед МО РФ, Генеральным штабом, командованием РВСН и головным разработчиком в лице НПО Машиностроения задачу постепенного продления сроков эксплуатации комплекса с 10 до 15, затем до 20, 25 и, наконец, до 30 лет и далее.

Межконтинентальная баллистическая ракета - впечатляющее творение человека. Огромные размеры, термоядерная мощь, столб пламени, рев двигателей и грозный рокот пуска… Однако все это существует лишь на земле и в первые минуты запуска. По их истечении ракета прекращает существовать. Дальше в полет и на выполнение боевой задачи уходит лишь то, что остается от ракеты после разгона - ее полезная нагрузка.

При больших дальностях пуска полезная нагрузка межконтинентальной баллистической ракеты уходит в космическую высоту на многие сотни километров. Поднимается в слой низкоорбитальных спутников, на 1000−1200 км над Землей, и ненадолго располагается среди них, лишь слегка отставая от их общего бега. А затем по эллиптической траектории начинает скатываться вниз…

Что это, собственно, за нагрузка?

Баллистическая ракета состоит из двух главных частей - разгоняющей части и другой, ради которой затеян разгон. Разгоняющая часть - это пара или тройка больших многотонных ступеней, под завязку набитых топливом и с двигателями снизу. Они придают необходимую скорость и направление движению другой главной части ракеты - головной. Разгонные ступени, сменяя друг друга в эстафете пуска, ускоряют эту головную часть в направлении района ее будущего падения.

Головная часть ракеты - это сложный груз из многих элементов. Он содержит боеголовку (одну или несколько), платформу, на которой эти боеголовки размещены вместе со всем остальным хозяйством (вроде средств обмана радаров и противоракет противника), и обтекатель. Еще в головной части есть топливо и сжатые газы. Вся головная часть к цели не полетит. Она, как ранее и сама баллистическая ракета, разделится на много элементов и просто перестанет существовать как одно целое. Обтекатель от нее отделится еще неподалеку от района пуска, при работе второй ступени, и где-то там по дороге и упадет. Платформа развалится при входе в воздух района падения. Сквозь атмосферу до цели дойдут элементы только одного типа. Боеголовки.

Вблизи боеголовка выглядит как вытянутый конус длиною метр или полтора, в основании толщиной с туловище человека. Нос конуса заостренный либо немного затупленный. Конус этот - специальный летательный аппарат, задача которого - доставка оружия к цели. Мы вернемся к боеголовкам позже и познакомимся с ними ближе.

Голова «Миротворца»
На снимках - ступени разведения американской тяжелой МБР LGM0118A Peacekeeper, также известной как MX. Ракета была оснащена десятью разделяющимися боеголовками по 300 кт. Ракета снята с вооружения в 2005 году.

Тянуть или толкать?

В ракете все боеголовки расположены на так называемой ступени разведения, или в «автобусе». Почему автобус? Потому что, освободившись сначала от обтекателя, а затем от последней разгонной ступени, ступень разведения развозит боеголовки, как пассажиров по заданным остановкам, по своим траекториям, по которым смертоносные конусы разойдутся к своим целям.

Еще «автобус» называют боевой ступенью, потому что ее работа определяет точность наведения боеголовки в точку цели, а значит, и боевую эффективность. Ступень разведения и ее работа - один из самых больших секретов в ракете. Но мы все же слегка, схематично, взглянем на эту таинственную ступень и на ее непростой танец в космосе.

Ступень разведения имеет разные формы. Чаще всего она похожа на круглый пенек или на широкий каравай хлеба, на котором сверху установлены боеголовки остриями вперед, каждая на своем пружинном толкателе. Боеголовки заранее расположены под точными углами отделения (на ракетной базе, вручную, с помощью теодолитов) и смотрят в разные стороны, как пучок морковок, как иголки у ежика. Ощетинившаяся боеголовками платформа занимает в полете заданное, гиростабилизированное в пространстве положение. И в нужные моменты с нее поодиночке выталкиваются боеголовки. Выталкиваются сразу после завершения разгона и отделения от последней разгонной ступени. Пока (мало ли что?) не сбили противоракетным оружием весь этот неразведенный улей или не отказало что-либо на борту ступени разведения.

Но так было раньше, на заре разделяющихся головных частей. Сейчас разведение представляет собой совсем другую картину. Если раньше боеголовки «торчали» вперед, то теперь впереди по ходу находится сама ступень, а боеголовки висят снизу, вершинами назад, перевернутые, как летучие мыши. Сам «автобус» в некоторых ракетах тоже лежит в перевернутом состоянии, в специальной выемке в верхней ступени ракеты. Теперь после отделения ступень разведения не толкает, а тащит боеголовки за собой. Причем тащит, упираясь крестообразно расставленными четырьмя «лапами», развернутыми впереди. На концах этих металлических лап находятся направленные назад тяговые сопла ступени разведения. После отделения от разгонной ступени «автобус» очень точно, прецизионно выставляет свое движение в начинающемся космосе с помощью собственной мощной системы наведения. Сам занимает точную тропу очередной боеголовки - ее индивидуальную тропу.

Затем размыкаются специальные безынерционные замки, державшие очередную отделяемую боеголовку. И даже не отделенная, а просто теперь уже ничем не связанная со ступенью боеголовка остается неподвижно висеть здесь же, в полной невесомости. Начались и потекли мгновенья ее собственного полета. Словно одна отдельная ягода рядом с гроздью винограда с другими виноградинами-боеголовками, еще не сорванными со ступени процессом разведения.

Огненная десятка
К-551 «Владимир Мономах» - российская атомная подводная лодка стратегического назначения (проект 955 «Борей»), вооруженная 16 твердотопливными МБР «Булава» с десятью разделяющимися боевыми блоками.

Деликатные движения

Теперь задача ступени - отползти от боеголовки как можно деликатнее, не нарушив ее точно выставленного (нацеленного) движения газовыми струями своих сопел. Если сверхзвуковая струя сопла попадет по отделенной боеголовке, то неминуемо внесет свою добавку в параметры ее движения. За последующее время полета (а это полчаса - минут пятьдесят, в зависимости от дальности пуска) боеголовка продрейфует от этого выхлопного «шлепка» струи на полкилометра-километр вбок от цели, а то и дальше. Продрейфует без преград: там же космос, шлепнули - поплыла, ничем не удерживаясь. Но разве километр вбок - это точность сегодня?

Чтобы избежать таких эффектов, как раз и нужны разнесенные в стороны четыре верхние «лапы» с двигателями. Ступень как бы подтягивается на них вперед, чтобы струи выхлопов шли по сторонам и не могли зацепить отделяемую брюшком ступени боеголовку. Вся тяга разделена между четырьмя соплами, что снижает мощность каждой отдельной струи. Есть и другие особенности. Например, если на бубликообразной ступени разведения (с пустотой посередине - этим отверстием она надета на разгонную ступень ракеты, как обручальное кольцо на палец) ракеты «Трайдент-II D5» система управления определяет, что отделенная боеголовка все же попадает под выхлоп одного из сопел, то система управления это сопло отключает. Делает «тишину» над боеголовкой.

Ступень нежно, как мать от колыбельки уснувшего дитяти, боясь нарушить его покой, на цыпочках отходит в пространстве на трех оставшихся соплах в режиме малой тяги, а боеголовка остается на прицельной траектории. Затем «бублик» ступени с крестовиной тяговых сопел проворачивается вокруг оси, чтобы боеголовка вышла из-под зоны факела выключенного сопла. Теперь ступень отходит от оставляемой боеголовки уже на всех четырех соплах, но пока тоже на малом газу. При достижении достаточного расстояния включается основная тяга, и ступень энергично перемещается в область прицельной траектории следующей боеголовки. Там расчетно тормозится и снова очень точно устанавливает параметры своего движения, после чего отделяет от себя очередную боеголовку. И так - пока не высадит каждую боеголовку на ее траекторию. Процесс этот быстр, гораздо быстрее, чем вы читаете о нем. За полторы-две минуты боевая ступень разводит десяток боеголовок.

Бездны математики

Сказанного выше вполне достаточно для понимания, как начинается собственный путь боеголовки. Но если приоткрыть дверь чуть шире и бросить взгляд чуть глубже, можно заметить, что сегодня разворот в пространстве ступени разведения, несущей боеголовки, - это область применения кватернионного исчисления, где бортовая система ориентации обрабатывает измеряемые параметры своего движения с непрерывным построением на борту кватерниона ориентации. Кватернион - это такое комплексное число (над полем комплексных чисел лежит плоское тело кватернионов, как сказали бы математики на своем точном языке определений). Но не с обычными двумя частями, действительной и мнимой, а с одной действительной и тремя мнимыми. Итого у кватерниона четыре части, о чем, собственно, и говорит латинский корень quatro.

Ступень разведения выполняет свою работу довольно низко, сразу после выключения разгонных ступеней. То есть на высоте 100−150 км. А там еще сказывается влияние гравитационных аномалий поверхности Земли, разнородностей в ровном поле тяготения, окружающем Землю. Откуда они? Из неровностей рельефа, горных систем, залегания пород разной плотности, океанических впадин. Гравитационные аномалии либо притягивают к себе ступень добавочным притяжением, либо, наоборот, слегка отпускают ее от Земли.

В таких неоднородностях, сложной ряби местного гравитационного поля, ступень разведения должна расставить боеголовки с прецизионной точностью. Для этого пришлось создать более детальную карту гравитационного поля Земли. «Излагать» особенности реального поля лучше в системах дифференциальных уравнений, описывающих точное баллистическое движение. Это большие, емкие (для включения подробностей) системы из нескольких тысяч дифференциальных уравнений, с несколькими десятками тысяч чисел-констант. А само гравитационное поле на низких высотах, в непосредственной околоземной области, рассматривают как совместное притяжение нескольких сотен точечных масс разного «веса», расположенных около центра Земли в определенном порядке. Так достигается более точное моделирование реального поля тяготения Земли на трассе полета ракеты. И более точная работа с ним системы управления полетом. А еще… но полно! - не будем заглядывать дальше и закроем дверь; нам вполне хватит и сказанного.

Полет без боеголовок

Ступень разведения, разогнанная ракетой в сторону того же географического района, куда должны упасть боеголовки, продолжает свой полет вместе с ними. Ведь отстать она не может, да и зачем? После разведения боеголовок ступень срочно занимается другими делами. Она отходит в сторону от боеголовок, заранее зная, что будет лететь немного не так, как боеголовки, и не желая их потревожить. Все свои дальнейшие действия ступень разведения тоже посвящает боеголовкам. Это материнское желание всячески оберегать полет своих «деток» продолжается всю ее оставшуюся недолгую жизнь.

Недолгую, но насыщенную.

Космос ненадолго
Полезная нагрузка межконтинентальной баллистической ракеты большую часть полета проводит в режиме космического объекта, поднимаясь на высоту, в три раза больше высоты МКС. Огромной длины траектория должна быть просчитана с особой точностью.

После отделенных боеголовок наступает черед других подопечных. В стороны от ступени начинают разлетаться самые забавные штуковины. Словно фокусник, выпускает она в пространство множество надувающихся воздушных шариков, какие-то металлические штучки, напоминающие раскрытые ножницы, и предметы всяких прочих форм. Прочные воздушные шарики ярко сверкают в космическом солнце ртутным блеском металлизированной поверхности. Они довольно большие, некоторые по форме напоминают боеголовки, летящие неподалеку. Их поверхность, покрытая алюминиевым напылением, отражает радиосигнал радара издали почти так же, как и корпус боеголовки. Наземные радары противника воспримут эти надувные боеголовки наравне с реальными. Разумеется, в первые же мгновения входа в атмосферу эти шарики отстанут и немедленно лопнут. Но до этого они будут отвлекать на себя и загружать вычислительные мощности наземных радаров - и дальнего обнаружения, и наведения противоракетных комплексов. На языке перехватчиков баллистических ракет это называется «осложнять текущую баллистическую обстановку». А всё небесное воинство, неумолимо движущееся к району падения, включая боевые блоки настоящие и ложные, надувные шарики, дипольные и уголковые отражатели, вся эта разношерстная стая называется «множественные баллистические цели в осложненной баллистической обстановке».

Металлические ножницы раскрываются и становятся электрическими дипольными отражателями - их множество, и они хорошо отражают радиосигнал ощупывающего их луча радара дальнего противоракетного обнаружения. Вместо десяти искомых жирных уток радар видит огромную размытую стаю маленьких воробьев, в которой трудно что-то разобрать. Устройства всяких форм и размеров отражают разные длины волн.

Кроме всей этой мишуры, ступень теоретически может сама испускать радиосигналы, которые мешают наводиться противоракетам противника. Или отвлекать их на себя. В конце концов, мало ли чем она может быть занята - ведь летит целая ступень, большая и сложная, почему бы не нагрузить ее хорошей сольной программой?

Дом для «Булавы»
Подводные лодки проекта 955 «Борей» - серия российских атомных подводных лодок класса «ракетный подводный крейсер стратегического назначения» четвертого поколения. Первоначально проект создавался под ракету «Барк», ей на смену пришла «Булава».

Последний отрезок

Однако с точки зрения аэродинамики ступень не боеголовка. Если та - маленькая и тяжеленькая узкая морковка, то ступень - пустое обширное ведро, с гулкими опустевшими топливными баками, большим необтекаемым корпусом и отсутствием ориентации в начинающем набегать потоке. Своим широким телом с приличной парусностью ступень гораздо раньше отзывается на первые дуновения встречного потока. Боеголовки к тому же разворачиваются вдоль потока, с наименьшим аэродинамическим сопротивлением пробивая атмосферу. Ступень же наваливается на воздух своими обширными боками и днищами как придется. Бороться с тормозящей силой потока она не может. Ее баллистический коэффициент - «сплав» массивности и компактности - гораздо хуже боеголовочного. Сразу и сильно начинает она замедляться и отставать от боеголовок. Но силы потока нарастают неумолимо, одновременно и температура прогревает тонкий незащищенный металл, лишая его прочности. Остатки топлива весело кипят в раскаляющихся баках. Наконец, происходит потеря устойчивости конструкции корпуса под обжавшей ее аэродинамической нагрузкой. Перегрузка помогает крушить переборки внутри. Крак! Хрясь! Смявшееся тело тут же охватывают гиперзвуковые ударные волны, разрывая ступень на части и разбрасывая их. Пролетев немного в уплотняющемся воздухе, куски снова разламываются на более мелкие фрагменты. Остатки топлива реагируют мгновенно. Разлетающиеся осколки конструктивных элементов из магниевых сплавов зажигаются раскаленным воздухом и мгновенно сгорают с ослепительной вспышкой, похожей на вспышку фотоаппарата - недаром в первых фотовспышках поджигали магний!

Подводный меч Америки
Американские подводные лодки класса «Огайо» - единственный тип ракетоносцев, находящийся на вооружении США. Несет на борту 24 баллистических ракеты с РГЧ Trident-II (D5). Количество боевых блоков (в зависимости от мощности) - 8 или 16.

Все сейчас горит огнем, все обтянуто раскаленной плазмой и хорошо светит вокруг оранжевым цветом углей из костра. Более плотные части уходят тормозиться вперед, более легкие и парусные сдуваются в хвост, растягивающийся по небу. Все горящие компоненты дают плотные дымовые шлейфы, хотя на таких скоростях этих самых плотных шлейфов быть не может из-за чудовищного разбавления потоком. Но издали их видно прекрасно. Выброшенные частицы дыма растягиваются по следу полета этого каравана кусков и кусочков, наполняя атмосферу широким белым следом. Ударная ионизация порождает ночное зеленоватое свечение этого шлейфа. Из-за неправильной формы фрагментов их торможение стремительно: все, что не сгорело, быстро теряет скорость, а с ней и горячительное действие воздуха. Сверхзвук - сильнейший тормоз! Став в небе, словно разваливающийся на путях поезд, и тут же охладившись высотным морозным дозвуком, полоса фрагментов становится визуально неразличимой, теряет свою форму и строй и переходит в долгое, минут на двадцать, тихое хаотичное рассеивание в воздухе. Если оказаться в нужном месте, можно услышать, как тихо звякнет об ствол березы маленький обгорелый кусочек дюраля. Вот ты и прибыла. Прощай, ступень разведения!

Морской трезубец
На фото - пуск межконтинентальной ракеты Trident II (США) с подводной лодки. В настоящий момент Trident («Трезубец») - единственное семейство МБР, ракеты которого устанавливаются на американских подводных лодках. Максимальный забрасываемый вес - 2800 кг.

20 января 1960 года в СССР была принята на вооружение первая в мире межконтинентальная баллистическая ракета Р-7. На базе этой ракеты было создано целое семейство ракет-носителей среднего класса, внесших большой вклад в освоение космоса. Именно Р-7 вывела на орбиту корабль «Восток» с первым космонавтом - Юрием Гагариным. Мы решили рассказать о пяти легендарных советских баллистических ракетах.

Двухступенчатая межконтинентальная баллистическая ракета Р-7, которую ласково называли «семеркой», имела отделяющуюся головную часть массой 3 тонны. Ракета разрабатывалась в 1956–1957 годах в подмосковном ОКБ-1 под руководством Сергея Павловича Королева. Она стала первой межконтинентальной баллистической ракетой в мире. Р-7 была принята на вооружение 20 января 1960 года. Она имела дальность полета 8 тыс. км. Позднее была принята модификация Р-7А с увеличенной до 11 тыс. км дальностью. В Р-7 использовалось жидкое двухкомпонентное топливо: в качестве окислителя - жидкий кислород, в качестве горючего - керосин Т-1. Испытания ракеты начались в 1957 году. Первые три запуска оказались неудачными. Четвертая попытка была успешной. Р-7 несла термоядерный боевой заряд. Забрасываемый вес составлял 5400–3700 кг.

Видео

Р-16

В 1962 году в СССР была принята на вооружение ракета Р-16. Ее модификация стала первой советской ракетой, способной стартовать из шахтной пусковой установки. Для сравнения - американские SM-65 Atlas также хранились в шахте, но стартовать из шахты не могли: перед запуском они поднимались на поверхность. Р-16 также первой советской двухступенчатой межконтинентальной баллистической ракетой на высококипящих компонентах топлива с автономной системой управления. Ракета была принята на вооружение в 1962 году. Необходимость разработки этой ракеты определялась низкими тактико-техническими и эксплуатационными характеристиками первой советской МБР Р-7. Первоначально Р-16 предполагалось запускать только с наземных пусковых установок. Р-16 оснащалась отделяемой моноблочной головной частью двух типов, отличавшихся мощностью термоядерного заряда (порядка 3 Мт и 6 Мт). От массы и соответственно мощности головной части зависела максимальная дальность полёта, колебавшаяся в пределах от 11 тыс. до 13 тыс. км. Первый запуск ракеты закончился аварией. 24 октября 1960 года на полигоне Байконур во время намеченного первого испытательного пуска ракеты Р-16 на этапе выполнения предстартовых работ, примерно за 15 минут до старта, произошел несанкционированный запуск двигателей второй ступени из-за прохождения преждевременной команды на запуск двигателей от токораспределителя, что было вызвано грубым нарушением процедуры подготовки ракеты. Ракета взорвалась на стартовой площадке. Погибли 74 человека, в том числе командующий РВСН маршал М. Неделин. Позднее Р-16 стала базовой ракетой для создания группировки межконтинентальных ракет РВСН.

РТ-2 стала первой советской серийной твердотопливной межконтинентальной баллистической ракетой. Она была принята на вооружение в 1968 году. Эта ракета имела дальность - 9400–9800 км. Забрасываемый вес - 600 кг. РТ-2 отличалась малым временем подготовки к пуску - 3–5 минут. Для Р-16 на это уходило 30 минут. Первые летные испытания были проведены с полигона Капустин Яр. Было произведено 7 успешных запусков. Во время второго этапа испытаний, который проходил с 3 октября 1966 года по 4 ноября 1968 года на полигоне Плесецк, из 25 запусков 16 были успешными. Ракета эксплуатировалась вплоть до 1994 года.

Ракета РТ-2 в музее «Мотовилихи», Пермь

Р-36

Р-36 представляла собой ракету тяжелого класса, способную нести термоядерный заряд и преодолевать мощную систему ПРО. Р-36 имела три боевых блока по 2,3 Мт. Ракета была принята на вооружение в 1967 году. В 1979 году была снята с вооружения. Старт ракеты производился из шахтной пусковой установки. В процессе испытаний было проведено 85 пусков, из них 14 отказов, 7 из которых приходятся на первые 10 пусков. Всего же было проведено 146 пусков всех модификаций ракеты. Р-36М - дальнейшее развитие комплекса. Эта ракета также известна как «Сатана». Это был самый мощный в мире боевой ракетный комплекс. Он значительно превосходил и своего предшественника - Р-36: по точности стрельбы - в 3 раза, по боеготовности - в 4 раза, по защищенности пусковой установки - в 15–30 раз. Дальность ракеты составляла до 16 тыс. км. Забрасываемый вес - 7300 кг.

Видео

«Темп-2С»

«Темп-2С» - первый мобильный ракетный комплекс СССР. Подвижная пусковая установка базировалась на шестиосном колесном шасси МАЗ-547А. Комплекс предназначался для нанесения ударов по хорошо защищенным средствами ПВО/ПРО и расположенным в глубине территории противника важным объектам военной и промышленной инфраструктуры. Летные испытания комплекса «Темп-2С» начались первым пуском ракеты 14 марта 1972 года на полигоне Плесецк. Летно-конструкторский этап в 1972 году проходил не слишком гладко: 3 пуска из 5 были неудачными. Всего в процессе летных испытаний проведено 30 пусков, 7 из них аварийные. На завершающем этапе совместных летных испытаний в конце 1974 года, был проведен залповый пуск двух ракет, а последний испытательный пуск выполнен 29 декабря 1974 года. Подвижный грунтовый ракетный комплекс «Темп-2С» был принят на вооружение в декабре 1975 года. Дальность ракеты составляла 10,5 тыс. км. Ракета могла нести термоядерную боеголовку 0,65–1,5 Мт. Дальнейшим развитием ракетного комплекса «Темп-2С» стал комплекс «Тополь».

Введение

Механика (греч. μηχανική – искусство построения машин) – раздел физики, наука, изучающая движение материальных тел и взаимодействие между ними; при этом движением в механике называют изменение во времени взаимного положения тел или их частей в пространстве.

«Механикой в широком смысле этого слова называется наука, посвящённая решению любых задач, связанных с изучением движения или равновесия тех или иных материальных тел и происходящих при этом взаимодействий между телами. Теоретическая механика представляет собою часть механики, в которой изучаются общие законы движения и взаимодействия материаль­ных тел, то есть те законы, которые, например, справедливы и для движения Земли вокруг Солнца, и для полёта ракеты или артиллерийского снаряда и т.п. Другую часть механики составляют различные общие и специальные технические дисциплины, посвящённые проектированию и расчёту всевозможных конкретных сооружений, двигателей, механизмов и машин или их частей (деталей)». 1

К специальным техническим дисциплинам можно отнести и предлагаемую вам для изучения Механику полета [баллистических ракет (БР), ракет-носителей (РН) и космических летательных аппаратов (КА)]. РАКЕТА – летательный аппарат, движущийся вследствие отбрасывания высокоскоростных горячих газов, создаваемых реактивным (ракетным) двигателем. В большинстве случаев энергия для движения ракеты получается при сгорании двух или более химических компонентов (горючее и окислитель, которые вместе образуют ракетное топливо) или при разложении одного высокоэнергетического химического вещества 2 .

Основной математический аппарат классической механики: дифференциальное и интегральное исчисление, разработанное специально для этого Ньютоном и Лейбницем. К современному математическому аппарату классической механики относятся, прежде всего, теория дифференциальных уравнений, дифференциальная геометрия, функциональный анализ и др. В классической формулировке механика базируется на трёх законах Ньютона. Решение многих задач механики упрощается, если уравнения движения допускают возможность формулировки законов сохранения (импульса, энергии, момента импульса и других динамических переменных).

Задача исследования полета беспилотного ЛА в общем случае очень сложная, т.к. например, ЛА с фиксированными (неподвижными) рулями, как всякое твердое тело имеет 6 степеней свободы и его движение в пространстве описывается 12 дифференциальными уравнениями I-го порядка. Траектория полета реального ЛА описывается значительно большим количеством уравнений.

Ввиду чрезвычайной сложности исследования траектории полета реального ЛА, обычно ее разбивают на ряд этапов и исследуют каждый этап в отдельности, переходя от простых к сложным.

На первом этапе исследования можно рассмотреть движение ЛА, как движение материальной точки. Известно, что движение твердого тела в пространстве можно разделить на поступательное движение центра масс и вращательное движение твердого тела вокруг собственного центра масс.

Для изучения общей закономерности полета ЛА в некоторых случаях при определенных условиях можно не рассматривать вращательное движение. Тогда движение ЛА можно рассматривать, как движение материальной точки, масса которой равна массе ЛА и к которой приложены сила тяги, тяжести и аэродинамического сопротивления.

Следует заметить, что даже при такой упрощенной постановке задачи в ряде случаев приходится учитывать моменты сил, действующих на ЛА и потребные углы отклонения органов управления, т.к. в противном случае невозможно установить однозначную зависимость, например, между подъемной силой и углом атаки; между боковой силой и углом скольжения.

На втором этапе исследуются уравнения движения ЛА с учетом его вращения вокруг собственного центра масс.

Задачей является исследование и изучение динамических свойств ЛА, рассматриваемого как элемент системы уравнений, при этом главным образом интересуются реакцией ЛА на отклонение органов управления и влияние на ЛА различных внешних воздействий.

На третьем этапе (наиболее сложном) проводят исследование динамики замкнутой системы управления, которая включает в себя наряду с другими элементами и сам ЛА.

Одной из основных задач является исследование точности полета. Точность характеризуется величиной и вероятностью отклонения от требуемой траектории. Для изучения вопросов точности управления движением ЛА необходимо составить систему дифференциальных уравнений, которая бы учитывала все силы и моменты. действующие на ЛА, и случайные возмущения. В результате получают систему дифференциальных уравнений высокого порядка, которые могут быть нелинейными, с правильными частями, зависящими от времени, со случайными функциями в правых частях.

Классификация ракет

Ракеты обычно классифицируются по типу траектории полёта, по месту и направленности запуска, по дальности полёта, по типу двигателя, по типу боеголовки, по типу систем управления и наведения.

В зависимости от типа траектории полёта различают:

– Крылатые ракеты. Крылатые ракеты - это беспилотные управляемые (до момента поражения цели) летательные аппараты, которые поддерживаются в воздухе большую часть своего полёта за счёт аэродинамической подъёмной силы. Главной целью крылатых ракет является доставка боевого заряда к цели. Они движутся в атмосфере Земли, используя реактивные двигатели.

Межконтинентальные баллистические крылатые ракеты могут подразделяться в зависимости от их размера, скорости (дозвуковая или сверхзвуковая), дальности полёта и места запуска: с земли, воздуха, поверхности корабля или подводной лодки.

В зависимости от скорости полёта ракеты подразделяются на:

1) Дозвуковые крылатые ракеты

2) Сверхзвуковые крылатые ракеты

3) Гиперзвуковые крылатые ракеты

Дозвуковая крылатая ракета движется со скоростью ниже скорости звука. Она развивает скорость, соответствующую числу Маха М = 0,8 … 0,9. Широко известной дозвуковой ракетой является американская крылатая ракета ’Томагавк". Ниже приведены схемы двух российских дозвуковых крылатых ракет, стоящих на вооружении.

Х-35 Уран – Россия

Сверхзвуковая крылатая ракета движется со скоростью около М=2 …3, то есть преодолевает за секунду расстояние приблизительно в 1 километр. Модульная конструкция ракеты и её способность запускаться под различным углом наклона, позволяют запускать ее с различных носителей: военные корабли, подводные лодки, различные типы самолётов, мобильные автономные установки и пусковые шахты. Сверхзвуковая скорость и масса боеголовки обеспечивает ей высокую кинетическую энергию удара (например, Оникс (Россия) она же Яхонт – экспортный вариант; П-1000 Вулкан; П-270 Москит; П-700 Гранит)

П-270 Москит – Россия

П-700 Гранит – Россия

Гиперзвуковая крылатая ракета движется со скоростью М > 5. Многие страны работают над созданием гиперзвуковых крылатых ракет.

– Баллистические ракеты . Баллистическая ракета – это ракета, имеющая баллистическую траекторию на большей части пути её полета.

Баллистические ракеты подразделяются по дальности полёта. Максимальная дальность полёта измеряется по кривой вдоль поверхности земли от места запуска и до точки нанесения удара последним элементом боевого заряда. Баллистические ракеты могут запускаться с морских и наземных носителей.

Место старта и направленность запуска определяют класс ракеты:

Ракеты класса "земля-земля". Ракета класса "земля-земля"– это управляемый снаряд, который можно запускать с рук, транспортного средства, мобильной или стационарной установки. Она приводится в движение ракетным двигателем или иногда, если используется стационарная пусковая установка, выстреливается при помощи порохового заряда.

В России (и ранее в СССР) ракеты класса «земля-земля» разделяют также по назначению на тактические, оперативно-тактические и стратегические. В других странах по назначению ракеты класса «земля-земля» делят на тактические и стратегические.

Ракеты класса "земля-воздух". Ракета класса "земля-воздух" запускается с поверхности земли. Предназначена для поражения воздушных целей, таких, как самолёты, вертолёты и даже баллистические ракеты. Эти ракеты обычно входят в систему ПВО, так как они отражают любой вид воздушной атаки.

Ракеты класса "земля-море". Ракета класса "поверхность (земля) -море" предназначена для запуска с земли для поражения кораблей противника.

Ракеты класса "воздух-воздух". Ракета класса "воздух-воздух" запускается с авиационных носителей и предназначена для поражения воздушных целей. Такие ракеты имеют скорость до М = 4.

Ракеты класса "воздух-поверхность (земля, вода)". Ракета класса "воздух-поверхность" предназначена для запуска с авиационных носителей для удара, как по наземным, так и по надводным целям.

Ракеты класса "море-море". Ракета класса "море-море" предназначена для запуска с кораблей для поражения кораблей противника.

Ракеты класса "море-земля (побережье)". Ракета класса "море-земля (прибрежная зона)" предназначена для запуска с кораблей по наземным целям.

Противотанковые ракеты. Противотанковая ракета предназначена главным образом для поражения тяжёлобронированных танков и другой бронетехники. Противотанковые ракеты могут запускаться с самолётов, вертолётов, танков, а также с устанавливаемых на плечо пусковых установок.

По дальности полёта баллистические ракеты разделяют на:

ракеты ближнего радиуса действия;

ракеты среднего радиуса действия;

баллистические ракеты средней дальности;

межконтинентальные баллистические ракеты.

В международных соглашениях с 1987 года применяется другая классификация ракет по дальности полета, хотя никакой общепринятой стандартной классификации ракет по дальности нет. Различные государства и неправительственные эксперты применяют разные классификации дальностей ракет. Так в договоре о ликвидации ракет средней и малой дальности принята следующая классификация:

баллистические ракеты малой дальности (от 500 до 1000 километров).

баллистические ракеты средней дальности (от 1000 до 5500 километров).

межконтинентальные баллистические ракеты (свыше 5500 километров).

По типу двигателя от вида топлива:

твёрдотопливный двигатель или ракетные двигатели твердого топлива;

жидкостный двигатель;

гибридный двигатель – химический ракетный двигатель. Использует компоненты ракетного топлива в разных агрегатных состояниях – жидком и твёрдом. В твердом состоянии может находиться как окислитель, так и горючее.

прямоточный воздушно-реактивный двигатель (ПВРД);

ПВРД со сверхзвуковым горением;

криогенный двигатель – использует криогенное топливо (это сжиженные газы, хранящиеся при очень низкой температуре, чаще всего жидкий водород, используемый в качестве топлива, и жидкий кислород, используемый в качестве окислителя).

Тип боеголовки:

Обычная боеголовка. Обычная боеголовка наполняется химическими взрывчатыми веществами, взрыв которых происходит от детонации. Дополнительным поражающим фактором являются осколки металлической обшивки ракеты.

Ядерная боеголовка.

Межконтинентальные ракеты и ракеты средней дальности часто используют в качестве стратегических, их оснащают ядерными боеголовками. Их преимуществом перед самолётами является малое время подлёта (менее получаса при межконтинентальной дальности) и большая скорость головной части, что сильно затрудняет их перехват даже современной системой ПРО.

Системы наведения:

Электродистанционное наведение. Эта система в целом похожа на радиоуправление, но менее восприимчива к электронным средствам противодействия. Командные сигналы подаются по проводам. После запуска ракеты связь ее с командным пунктом прекращается.

Командное наведение. Командное наведение включает в себя слежение за ракетой с места запуска или носителя и передачу команд по радио, через радар или лазер или по тончайшим проводам и оптическим волокнам. Слежение может осуществляться при помощи радара или оптических устройств с места запуска или через радарное или телевизионное изображение, передаваемое с ракеты.

Наведение по наземным ориентирам. Система корреляционного наведения по наземным ориентирам (или по карте местности) применяется исключительно в отношении крылатых ракет. Система использует чувствительные высотомеры, при помощи которых отслеживается профиль рельефа местности, непосредственно находящийся под ракетой, и который сравнивается с "картой", заложенной в памяти ракеты.

Геофизическое наведение. Система постоянно измеряет угловое положение ЛА по отношению к звёздам и сравнивает его с запрограммированным углом движения ракеты по предполагаемой траектории. Система наведения даёт информацию системе управления, всякий раз, когда требуется внести коррективы в траекторию полёта.

Инерциальное наведение. Система запрограммирована до старта и полностью хранится в «памяти» ракеты. Три акселерометра, установленные на подставке, стабилизированной в пространстве гироскопами, производят замеры ускорений по трём взаимно перпендикулярным осям. Эти ускорения затем дважды интегрируются: первое интегрирование определяет скорость ракеты, а второе – её положение. Система управления настроена на сохранение заранее заданной траектории полета. Эти системы используются в ракетах класса "поверхность-поверхность (земля, вода)" и крылатых ракетах.

Наведение по лучу. Используется наземная или располагающаяся на корабле радарная станция, которая сопровождает своим лучом объект поражения. Информация об объекте поступает в систему наведения ракеты, которая при необходимости корректирует угол наведения в соответствии с движением объекта в пространстве.

Лазерное наведение. При лазерном наведении лазерный луч фокусируется на цели, отражается от неё и рассеивается. В ракете находится лазерная головка самонаведения, которая способна определить даже незначительный источник излучения. Головка самонаведения задаёт направление по отражённому и рассеянному лазерному лучу системе наведения. Ракета запускается в направлении цели, головка самонаведения ищет лазерное отражение, а система наведения направляет ракету к источнику лазерного отражения, который и является целью.

Боевое ракетное оружие принято классифицировать по следующим параметрам:

принадлежности к видам ВС – сухопутные войска, морские войска, воздушные силы;

дальности полета (от места применения до цели) – межконтинентальное (дальность пуска - более 5500 км), средней дальности (1000–5500 км), оперативно-тактической дальности (300-1000 км), тактической дальности (менее 300 км);

физической среде применения – от места старта (земля, воздух, надводное, подводное, подледное);

способу базирования – стационарное, подвижное (мобильное);

характеру полёта – баллистическое, аэробаллистическое (с крыльями), подводное;

среде полета – воздушное, подводное, космическое;

типу управления – управляемое, неуправляемое;

целевому назначению – противотанковое (противотанковые ракеты), противосамолетное (зенитная ракета), противокорабельное, противорадиолокационное, противокосмическое, противолодочное (против подводных лодок).

Классификация ракет-носителей

В отличие от некоторых горизонтально-стартующих авиационно-космических систем (АКС), ракеты-носители используют вертикальный тип старта и (много реже) воздушный старт.

Количество ступеней.

Одноступенчатых ракет-носителей, выводящих полезную нагрузку в космос, до настоящего времени не создано, хотя имеются проекты различной степени проработки («КОРОНА», HEAT-1X и другие). В некоторых случаях как одноступенчатая может классифицироваться ракета, имеющая в качестве первой ступени воздушный носитель либо использующая в качестве таковой ускорители. Среди баллистических ракет, способных достичь космического пространства, немало одноступенчатых, в том числе и первая баллистическая ракета «Фау-2»; однако ни одна из них не способна выйти на орбиту искусственного спутника Земли.

Расположение ступеней (компоновка). Конструктивное исполнение ракет-носителей может быть следующим:

продольная компоновка (тандемная), у которой ступени расположены одна за другой и работают в полёте поочерёдно (РН «Зенит-2», «Протон», «Дельта-4»);

параллельная компоновка (пакетная), при которой несколько блоков, расположенных параллельно и относящихся к разным ступеням, работают в полёте одновременно (РН «Союз»);

• условно-пакетная компоновка (т. н. полутораступенчатая схема), в которой используются общие топливные баки для всех ступеней, от которых питаются стартовые и маршевые двигатели, запускающиеся и работающие одновременно; по завершении работы стартовых двигателей сбрасываются только они.

комбинированная продольно-поперечная компоновка.

Используемые двигатели. В качестве маршевых двигателей могут использоваться:

жидкостные ракетные двигатели;

твёрдотопливные ракетные двигатели;

различные комбинации на разных ступенях.

Масса полезной нагрузки. В зависимости от массы полезного груза ракеты-носители делятся на следующие классы:

ракеты сверхтяжёлого класса (больше 50 тонн);

ракеты тяжелого класса (до 30 тонн);

ракеты среднего класса (до 15 тонн);

ракеты лёгкого класса (до 2-4 тонн);

ракеты сверхлёгкого класса (до 300-400 кг).

Конкретные границы классов меняются с развитием техники и являются достаточно условными, в настоящее время лёгким классом считаются ракеты, выводящие на низкую опорную орбитугруз массой до 5 т, средними - от 5 до 20 т, тяжёлыми - от 20 до 100 тонн, сверхтяжёлыми - свыше 100 т. Появляется также новый класс так называемых «нано-носителей» (полезная нагрузка – до нескольких десятков кг).

Повторное использование. Наибольшее распространение получили одноразовые многоступенчатые ракеты, как пакетной, так и продольной компоновки. Одноразовые ракеты отличаются высокой надёжностью благодаря максимальному упрощению всех элементов. Следует уточнить, что одноступенчатой ракете для достижения орбитальной скорости теоретически необходимо иметь конечную массу не более 7-10 % от стартовой, что при даже существующих технологиях делает их труднореализуемыми и экономически неэффективными из-за низкой массы полезного груза. В истории мировой космонавтики одноступенчатые ракеты-носители практически не создавались –существовали только т. н. полутораступенчатые модификации (например, американской РН «Атлас» со сбрасываемыми дополнительными стартовыми двигателями). Наличие нескольких ступеней позволяет существенно увеличить отношение массы выводимой полезной нагрузки к начальной массе ракеты. В то же время многоступенчатые ракеты требуют отчуждения территорий для падения промежуточных ступеней.

Ввиду необходимости применения высокоэффективных сложных технологий (прежде всего, в области двигательных установок и теплозащиты), полностью многоразовых ракет-носителей пока не существует, несмотря на постоянный интерес к этой технологии и периодически открывающиеся проекты разработки многоразовых носителей (за период 1990-2000-х годов – такие, как: ROTON, Kistler K-1, АКС VentureStar и др.). Частично многоразовой являлась широко использовавшаяся американская многоразовая транспортная космическая система (МТКС)-АКС «Спейс шаттл» («Космический челнок») и закрытая советская программа МТКС «Энергия –Буран», разработанная, но так и не использованная в прикладной практике, а также ряд нереализованных бывших (например, «Спираль», МАКС и др. АКС) и вновь разрабатываемых (например, «Байкал-Ангара») проектов. Вопреки ожиданиям, «Спейс шаттл» не смог обеспечить снижение стоимости доставки грузов на орбиту; кроме того, пилотируемые МТКС характеризуются сложным и длительным этапом предстартовой подготовки (из-за повышенных требований по надёжности и безопасности при наличии экипажа).

Присутствие человека. Ракеты для пилотируемых полётов должны обладать большей надёжностью (также на них устанавливается система аварийного спасения); допустимые перегрузки для них ограничены (обычно не более 3-4,5 единиц). При этом сама ракета-носитель является полностью автоматической системой, выводящей в космическое пространство аппарат с людьми на борту (это могут быть как пилоты, способные осуществлять непосредственное управление аппаратом, так и так называемые «космические туристы»).

Межконтинентальная баллистическая ракета - весьма впечатляющее творение человека. Огромные размеры, термоядерная мощь, столб пламени, рев двигателей и грозный рокот пуска… Однако все это существует лишь на земле и в первые минуты запуска. По их истечении ракета прекращает существовать. Дальше в полет и на выполнение боевой задачи уходит лишь то, что остается от ракеты после разгона - ее полезная нагрузка.

При больших дальностях пуска полезная нагрузка межконтинентальной баллистической ракеты уходит в космическую высоту на многие сотни километров. Поднимается в слой низкоорбитальных спутников, на 1000−1200 км над Землей, и ненадолго располагается среди них, лишь слегка отставая от их общего бега. А затем по эллиптической траектории начинает скатываться вниз…

Баллистическая ракета состоит из двух главных частей - разгоняющей части и другой, ради которой затеян разгон. Разгоняющая часть - это пара или тройка больших многотонных ступеней, под завязку набитых топливом и с двигателями снизу. Они придают необходимую скорость и направление движению другой главной части ракеты - головной. Разгонные ступени, сменяя друг друга в эстафете пуска, ускоряют эту головную часть в направлении района ее будущего падения.

Головная часть ракеты - это сложный груз из многих элементов. Он содержит боеголовку (одну или несколько), платформу, на которой эти боеголовки размещены вместе со всем остальным хозяйством (вроде средств обмана радаров и противоракет противника), и обтекатель. Еще в головной части есть топливо и сжатые газы. Вся головная часть к цели не полетит. Она, как ранее и сама баллистическая ракета, разделится на много элементов и просто перестанет существовать как одно целое. Обтекатель от нее отделится еще неподалеку от района пуска, при работе второй ступени, и где-то там по дороге и упадет. Платформа развалится при входе в воздух района падения. Сквозь атмосферу до цели дойдут элементы только одного типа. Боеголовки.

Вблизи боеголовка выглядит как вытянутый конус длиною метр или полтора, в основании толщиной с туловище человека. Нос конуса заостренный либо немного затупленный. Конус этот - специальный летательный аппарат, задача которого - доставка оружия к цели. Мы вернемся к боеголовкам позже и познакомимся с ними ближе.

Голова «Миротворца» На снимках - ступени разведения американской тяжелой МБР LGM0118A Peacekeeper, также известной как MX. Ракета была оснащена десятью разделяющимися боеголовками по 300 кт. Ракета снята с вооружения в 2005 году.

Тянуть или толкать?

В ракете все боеголовки расположены на так называемой ступени разведения, или в «автобусе». Почему автобус? Потому что, освободившись сначала от обтекателя, а затем от последней разгонной ступени, ступень разведения развозит боеголовки, как пассажиров по заданным остановкам, по своим траекториям, по которым смертоносные конусы разойдутся к своим целям.

Еще «автобус» называют боевой ступенью, потому что ее работа определяет точность наведения боеголовки в точку цели, а значит, и боевую эффективность. Ступень разведения и ее работа - один из самых больших секретов в ракете. Но мы все же слегка, схематично, взглянем на эту таинственную ступень и на ее непростой танец в космосе.

Ступень разведения имеет разные формы. Чаще всего она похожа на круглый пенек или на широкий каравай хлеба, на котором сверху установлены боеголовки остриями вперед, каждая на своем пружинном толкателе. Боеголовки заранее расположены под точными углами отделения (на ракетной базе, вручную, с помощью теодолитов) и смотрят в разные стороны, как пучок морковок, как иголки у ежика. Ощетинившаяся боеголовками платформа занимает в полете заданное, гиростабилизированное в пространстве положение. И в нужные моменты с нее поодиночке выталкиваются боеголовки. Выталкиваются сразу после завершения разгона и отделения от последней разгонной ступени. Пока (мало ли что?) не сбили противоракетным оружием весь этот неразведенный улей или не отказало что-либо на борту ступени разведения.

Но так было раньше, на заре разделяющихся головных частей. Сейчас разведение представляет собой совсем другую картину. Если раньше боеголовки «торчали» вперед, то теперь впереди по ходу находится сама ступень, а боеголовки висят снизу, вершинами назад, перевернутые, как летучие мыши. Сам «автобус» в некоторых ракетах тоже лежит в перевернутом состоянии, в специальной выемке в верхней ступени ракеты. Теперь после отделения ступень разведения не толкает, а тащит боеголовки за собой. Причем тащит, упираясь крестообразно расставленными четырьмя «лапами», развернутыми впереди. На концах этих металлических лап находятся направленные назад тяговые сопла ступени разведения. После отделения от разгонной ступени «автобус» очень точно, прецизионно выставляет свое движение в начинающемся космосе с помощью собственной мощной системы наведения. Сам занимает точную тропу очередной боеголовки - ее индивидуальную тропу.

Затем размыкаются специальные безынерционные замки, державшие очередную отделяемую боеголовку. И даже не отделенная, а просто теперь уже ничем не связанная со ступенью боеголовка остается неподвижно висеть здесь же, в полной невесомости. Начались и потекли мгновенья ее собственного полета. Словно одна отдельная ягода рядом с гроздью винограда с другими виноградинами-боеголовками, еще не сорванными со ступени процессом разведения.

Огненная десятка. К-551 «Владимир Мономах» - российская атомная подводная лодка стратегического назначения (проект 955 «Борей»), вооруженная 16 твердотопливными МБР «Булава» с десятью разделяющимися боевыми блоками.

Деликатные движения

Теперь задача ступени - отползти от боеголовки как можно деликатнее, не нарушив ее точно выставленного (нацеленного) движения газовыми струями своих сопел. Если сверхзвуковая струя сопла попадет по отделенной боеголовке, то неминуемо внесет свою добавку в параметры ее движения. За последующее время полета (а это полчаса - минут пятьдесят, в зависимости от дальности пуска) боеголовка продрейфует от этого выхлопного «шлепка» струи на полкилометра-километр вбок от цели, а то и дальше. Продрейфует без преград: там же космос, шлепнули - поплыла, ничем не удерживаясь. Но разве километр вбок - это точность сегодня?

Чтобы избежать таких эффектов, как раз и нужны разнесенные в стороны четыре верхние «лапы» с двигателями. Ступень как бы подтягивается на них вперед, чтобы струи выхлопов шли по сторонам и не могли зацепить отделяемую брюшком ступени боеголовку. Вся тяга разделена между четырьмя соплами, что снижает мощность каждой отдельной струи. Есть и другие особенности. Например, если на бубликообразной ступени разведения (с пустотой посередине - этим отверстием она надета на разгонную ступень ракеты, как обручальное кольцо на палец) ракеты «Трайдент-II D5» система управления определяет, что отделенная боеголовка все же попадает под выхлоп одного из сопел, то система управления это сопло отключает. Делает «тишину» над боеголовкой.

Ступень нежно, как мать от колыбельки уснувшего дитяти, боясь нарушить его покой, на цыпочках отходит в пространстве на трех оставшихся соплах в режиме малой тяги, а боеголовка остается на прицельной траектории. Затем «бублик» ступени с крестовиной тяговых сопел проворачивается вокруг оси, чтобы боеголовка вышла из-под зоны факела выключенного сопла. Теперь ступень отходит от оставляемой боеголовки уже на всех четырех соплах, но пока тоже на малом газу. При достижении достаточного расстояния включается основная тяга, и ступень энергично перемещается в область прицельной траектории следующей боеголовки. Там расчетно тормозится и снова очень точно устанавливает параметры своего движения, после чего отделяет от себя очередную боеголовку. И так - пока не высадит каждую боеголовку на ее траекторию. Процесс этот быстр, гораздо быстрее, чем вы читаете о нем. За полторы-две минуты боевая ступень разводит десяток боеголовок.

Тестовый запуск межконтинентальной баллистической ракеты Peacekeeper. На снимке с длинной экспозицией видны следы разделяющихся боеголовок

Бездны математики

Сказанного выше вполне достаточно для понимания, как начинается собственный путь боеголовки. Но если приоткрыть дверь чуть шире и бросить взгляд чуть глубже, можно заметить, что сегодня разворот в пространстве ступени разведения, несущей боеголовки, - это область применения кватернионного исчисления, где бортовая система ориентации обрабатывает измеряемые параметры своего движения с непрерывным построением на борту кватерниона ориентации. Кватернион - это такое комплексное число (над полем комплексных чисел лежит плоское тело кватернионов, как сказали бы математики на своем точном языке определений). Но не с обычными двумя частями, действительной и мнимой, а с одной действительной и тремя мнимыми. Итого у кватерниона четыре части, о чем, собственно, и говорит латинский корень quatro.

Ступень разведения выполняет свою работу довольно низко, сразу после выключения разгонных ступеней. То есть на высоте 100−150 км. А там еще сказывается влияние гравитационных аномалий поверхности Земли, разнородностей в ровном поле тяготения, окружающем Землю. Откуда они? Из неровностей рельефа, горных систем, залегания пород разной плотности, океанических впадин. Гравитационные аномалии либо притягивают к себе ступень добавочным притяжением, либо, наоборот, слегка отпускают ее от Земли.

В таких неоднородностях, сложной ряби местного гравитационного поля, ступень разведения должна расставить боеголовки с прецизионной точностью. Для этого пришлось создать более детальную карту гравитационного поля Земли. «Излагать» особенности реального поля лучше в системах дифференциальных уравнений, описывающих точное баллистическое движение. Это большие, емкие (для включения подробностей) системы из нескольких тысяч дифференциальных уравнений, с несколькими десятками тысяч чисел-констант. А само гравитационное поле на низких высотах, в непосредственной околоземной области, рассматривают как совместное притяжение нескольких сотен точечных масс разного «веса», расположенных около центра Земли в определенном порядке. Так достигается более точное моделирование реального поля тяготения Земли на трассе полета ракеты. И более точная работа с ним системы управления полетом. А еще… но полно! - не будем заглядывать дальше и закроем дверь; нам вполне хватит и сказанного.

Полет без боеголовок

Ступень разведения, разогнанная ракетой в сторону того же географического района, куда должны упасть боеголовки, продолжает свой полет вместе с ними. Ведь отстать она не может, да и зачем? После разведения боеголовок ступень срочно занимается другими делами. Она отходит в сторону от боеголовок, заранее зная, что будет лететь немного не так, как боеголовки, и не желая их потревожить. Все свои дальнейшие действия ступень разведения тоже посвящает боеголовкам. Это материнское желание всячески оберегать полет своих «деток» продолжается всю ее оставшуюся недолгую жизнь.

Недолгую, но насыщенную.

После отделенных боеголовок наступает черед других подопечных. В стороны от ступени начинают разлетаться самые забавные штуковины. Словно фокусник, выпускает она в пространство множество надувающихся воздушных шариков, какие-то металлические штучки, напоминающие раскрытые ножницы , и предметы всяких прочих форм. Прочные воздушные шарики ярко сверкают в космическом солнце ртутным блеском металлизированной поверхности. Они довольно большие, некоторые по форме напоминают боеголовки, летящие неподалеку. Их поверхность, покрытая алюминиевым напылением, отражает радиосигнал радара издали почти так же, как и корпус боеголовки. Наземные радары противника воспримут эти надувные боеголовки наравне с реальными. Разумеется, в первые же мгновения входа в атмосферу эти шарики отстанут и немедленно лопнут. Но до этого они будут отвлекать на себя и загружать вычислительные мощности наземных радаров - и дальнего обнаружения, и наведения противоракетных комплексов. На языке перехватчиков баллистических ракет это называется «осложнять текущую баллистическую обстановку». А всё небесное воинство, неумолимо движущееся к району падения, включая боевые блоки настоящие и ложные, надувные шарики, дипольные и уголковые отражатели, вся эта разношерстная стая называется «множественные баллистические цели в осложненной баллистической обстановке».

Металлические ножницы раскрываются и становятся электрическими дипольными отражателями - их множество, и они хорошо отражают радиосигнал ощупывающего их луча радара дальнего противоракетного обнаружения. Вместо десяти искомых жирных уток радар видит огромную размытую стаю маленьких воробьев, в которой трудно что-то разобрать. Устройства всяких форм и размеров отражают разные длины волн.

Кроме всей этой мишуры, ступень теоретически может сама испускать радиосигналы, которые мешают наводиться противоракетам противника. Или отвлекать их на себя. В конце концов, мало ли чем она может быть занята - ведь летит целая ступень, большая и сложная, почему бы не нагрузить ее хорошей сольной программой?

Последний отрезок

Однако с точки зрения аэродинамики ступень не боеголовка. Если та - маленькая и тяжеленькая узкая морковка, то ступень - пустое обширное ведро, с гулкими опустевшими топливными баками, большим необтекаемым корпусом и отсутствием ориентации в начинающем набегать потоке. Своим широким телом с приличной парусностью ступень гораздо раньше отзывается на первые дуновения встречного потока. Боеголовки к тому же разворачиваются вдоль потока, с наименьшим аэродинамическим сопротивлением пробивая атмосферу. Ступень же наваливается на воздух своими обширными боками и днищами как придется. Бороться с тормозящей силой потока она не может. Ее баллистический коэффициент - «сплав» массивности и компактности - гораздо хуже боеголовочного. Сразу и сильно начинает она замедляться и отставать от боеголовок. Но силы потока нарастают неумолимо, одновременно и температура прогревает тонкий незащищенный металл, лишая его прочности. Остатки топлива весело кипят в раскаляющихся баках. Наконец, происходит потеря устойчивости конструкции корпуса под обжавшей ее аэродинамической нагрузкой. Перегрузка помогает крушить переборки внутри. Крак! Хрясь! Смявшееся тело тут же охватывают гиперзвуковые ударные волны, разрывая ступень на части и разбрасывая их. Пролетев немного в уплотняющемся воздухе, куски снова разламываются на более мелкие фрагменты. Остатки топлива реагируют мгновенно. Разлетающиеся осколки конструктивных элементов из магниевых сплавов зажигаются раскаленным воздухом и мгновенно сгорают с ослепительной вспышкой, похожей на вспышку фотоаппарата - недаром в первых фотовспышках поджигали магний!

Подводный меч Америки. Американские подводные лодки класса «Огайо» - единственный тип ракетоносцев, находящийся на вооружении США. Несет на борту 24 баллистических ракеты с РГЧ Trident-II (D5). Количество боевых блоков (в зависимости от мощности) - 8 или 16.

Все сейчас горит огнем, все обтянуто раскаленной плазмой и хорошо светит вокруг оранжевым цветом углей из костра. Более плотные части уходят тормозиться вперед, более легкие и парусные сдуваются в хвост, растягивающийся по небу. Все горящие компоненты дают плотные дымовые шлейфы, хотя на таких скоростях этих самых плотных шлейфов быть не может из-за чудовищного разбавления потоком. Но издали их видно прекрасно. Выброшенные частицы дыма растягиваются по следу полета этого каравана кусков и кусочков, наполняя атмосферу широким белым следом. Ударная ионизация порождает ночное зеленоватое свечение этого шлейфа. Из-за неправильной формы фрагментов их торможение стремительно: все, что не сгорело, быстро теряет скорость, а с ней и горячительное действие воздуха. Сверхзвук - сильнейший тормоз! Став в небе, словно разваливающийся на путях поезд, и тут же охладившись высотным морозным дозвуком, полоса фрагментов становится визуально неразличимой, теряет свою форму и строй и переходит в долгое, минут на двадцать, тихое хаотичное рассеивание в воздухе. Если оказаться в нужном месте, можно услышать, как тихо звякнет об ствол березы маленький обгорелый кусочек дюраля. Вот ты и прибыла. Прощай, ступень разведения!

Морской трезубец. На фото - пуск межконтинентальной ракеты Trident II (США) с подводной лодки. В настоящий момент Trident («Трезубец») - единственное семейство МБР, ракеты которого устанавливаются на американских подводных лодках. Максимальный забрасываемый вес - 2800 кг.
