Уникальная боевая машина «Катюша. Боевые реактивные пусковые установки "Катюши"

1937 год. Руководители Реактивного научно-исследовательского института , без которых не было бы легендарной "Катюши", расстреляны. Долгие годы автором грозного оружия считался только Герой Социалистического Труда, лауреат Сталинской премии I степени, член-корреспондент Академии наук СССР Андрей Костиков, по странному совпадению возглавивший институт после ареста своих коллег.

Почему правительство тех лет решило расстрелять конструкторов, выковавших "оружие Победы", и только ли они ли были создателями "Катюши", читайте в материале сайт.

Чтобы разобраться в непростой судьбе создателей, сначала вспомним, какую роль сыграла установка в Великой Отечественной войне. "Катюша", или реактивный миномет на базе грузовика ЗиС-6 (позже - Studebaker US6), была принята на вооружение Красной Армией 21 июня 1941 года. Оружие представляет собой реактивный снаряд и пусковую установку, состоящую из направляющих - "рельс". Снаряд разгоняется по направляющей и при контакте с землей взрывается.

Советские полководцы массово использовали "Катюши", и это наводило ужас на противника: после залпа на месте цели оставалась только выжженная земля, а акустики Рейха не могли "засечь" русскую артиллерию.

За время войны было выпущено больше 10 тысяч установок, которые воевали на многих фронтах. Позже "Катюши" приноровились стрелять практически прямой наводкой, "выбивая" немцев из руин Берлина.

Работы по созданию ракетного оружия в Советском Союзе начались уже в 20-е годы. Этим занималась группа под руководством Георгия Лангемака, а в конце 1933 года в Москве появился первый в мире Реактивный научно-исследовательский институт, также известный как НИИ-3.

Директором института был назначен начальник газодинамической лаборатории Иван Клейменов, его заместителем – Сергей Королев (тот самый Королев, который станет потом отцом советской космонавтики). Позже туда пришел и Андрей Костиков. По многим свидетельствам, научные успехи его были невелики. Ранее он окончил Киевскую военную школу, потом Академию Жуковского, где в те времена учили не очень хорошо.

Вскоре Костиков стал начальником отдела по разработке жидкостных ракетных двигателей, но амбиции его простирались явно дальше. В документах того времени есть донос, где он пишет, что Лангемак, Глушко и так далее, "вместо того чтобы улучшать один образец, расширяют производство вширь". Другими словами, ученые якобы не усовершенствовали образец, а сразу запускали массовое производство с мыслью "глядишь, кто-то сам и улучшит".

Позже Костиков написал еще одну записку, но в ЦК КПСС, в результате чего руководство НИИ было арестовано. Потом Костиков стал и.о. главного инженера, а уже в 1938 году – главным инженером. Отметим, что в доносе речь шла о людях, которые "сознательно делают дело не так и тем самым наносят государству ущерб".

Инженер все учел: он "свой", сын разнорабочего, в прошлом слесарь, образование получал уже после революции, а Лангемак из семьи священника, учился в гимназии и воевал в царской армии.

Еще одним конкурентом Костикова в карьерном росте был Сергей Королев, заместитель руководителя института. И снова служебная записка в ЦК, в результате чего Королев, вместе с другим ученым, одним из основателей ракетной техники Валентином Глушко, оказывается в "шараге" – специализированном научном учреждении в системе НКВД, по сути, в тюрьме. Те, кто там сидят, продолжают работать над своими проектами, но под присмотром.

В 1940 году Андрей Костиков вместе со своим коллегой Иваном Гваем и представителем Главного артиллерийского управления Красной Армии Василием Аборенковым получил патент на изобретение. В июне 1941-го, буквально накануне войны, он показал новое оружие Сталину, и тот дал "добро" на запуск в производство.

Какой именно вклад в дело внес Костиков, до сих пор неизвестно. Ему достались уже почти готовые снаряды для "Катюши" и проект поперечной пусковой установки (напомним, в БМ-13 рельсы располагаются вдоль машины). Впрочем, многие параметры оружия были не заданы учеными, а продиктованы объективными причинами - габаритами, удобством применения, стоимостью.

В создании "Катюши" принимали участие десятки инженеров: те, кто разрабатывал двигатели, придумывал оперение, корпус, просто создавал идеологию реактивной артиллерии. При этом человека, который бы дал хотя бы концепцию боевого применения миномета, просто не было. Все было сделано "методом проб и ошибок".

Позже, в 1955 году, всех участников тех событий реабилитировали, но это не означало признания авторства. Только в годы перестройки подняли архивные дела и нашли доносы Костикова. Пересмотрев материалы, Георгия Лангемака, Ивана Клейменова и их коллег в 1991 году сделали Героями Социалистического Труда с формулировкой "за большой вклад в создание пусковых установок "БМ-13" – "Катюша".

Возвратились и к судьбе Костикова. Оказалось, что в его жизни не обошлось без тюрьмы: его пытались арестовать еще в начале войны, но тогда его спасла слава создателя "оружия Победы". Умер он в декабре 1950 года в чине генерал-майора и член-корреспондента Академии наук.

Что касается авторства - кто же именно создал "Катюшу", то, по мнению ученых, это был коллективный труд. Так, историк Никита Петров приводит в пример автомат Калашникова - оружие, за которым стоят десятки человек, но его символом стал всего один.

Выходит, руководители НИИ - Георгий Лангемак и Иван Клейменов - были создателями "Катюши" лишь отчасти, как и Костиков. Но за что же их тогда расстреляли?

Дело в том, что институт был в подчинении у маршала Михаила Тухачевского, которого обвинили по сфабрикованному "делу военных" - якобы попытке захвата власти и передаче тайных сведений Германии. Помимо самого маршала, расстреляли еще несколько десятков человек, в том числе и Лангемака с Клейменовым.

Тот факт, что ученые внесли значительный вклад в создание миномета, не отображается в "деле военных". Скорее, это просто стечение обстоятельств - они работали в "опальном" НИИ. А Костиков, долгое время считавшийся автором легендарной "Катюши", просто оказался в нужное время и в нужном месте и решил таким образом снискать себе славу.

“ Катюша “

"Катюша" Гвардейский реактивный миномет

После принятия на вооружение авиации 82-мм реактивных снарядов класса "воздух-воздух" РС-82 (1937 год) и 132-мм реактивных снарядов класса "воздух-земля" РС-132 (1938 год) Главное артиллерийское управление поставило перед разработчиком снарядов - Реактивным НИИ - задачу создания реактивной полевой системы залпового огня на основе снарядов РС-132. Уточненное тактико-техническое задание было выдано институту в июне 1938 года.

В Москве при Центральном Совете Осоавиахима в августе 1931 года была создана Группа по изучению реактивного движения (ГИРД), в октябре того же года такая же группа образовалась и в Ленинграде. Они внесли значительный вклад в развитие ракетной техники.

В конце 1933 года на базе ГДЛ и ГИРД был создан Реактивный научно-исследовательский институт (РНИИ). Инициатором слияния двух коллективов был начальник вооружений Красной Армии М.Н. Тухачевский. По его мнению, РНИИ должен был решать вопросы ракетной техники применительно к военному делу, в первую очередь в авиации и артиллерии. Директором института был назначен И.Т. Клейменов, а его заместителем - Г.Э. Лангемак. С.П. Королев как авиационный конструктор был назначен начальником 5-го авиационного отдела института, которому поручалась разработка ракетопланов и крылатых ракет.

1 — стопорное кольцо взрывателя, 2 — взрыватель ГВМЗ, 3 — шашка детонатора, 4 — разрывной заряд, 5 — головная часть, 6 — воспламенитель, 7 — дно камеры, 8 — направляющий штифт, 9 — пороховой ракетный заряд, 10 — ракетная часть, 11 — колосниковая решетка, 12 — критическое сечение сопла, 13 — сопло, 14 — стабилизатор, 15 — чека дистанционного взрывателя, 16 — дистанционный взрыватель АГДТ, 17 — воспламенитель.

В соответствии с этим заданием к лету 1939 года институт разработал новый 132-мм осколочно-фугасный снаряд, получивший позднее официальное название М-13. По сравнению с авиационным РС-132 этот снаряд имел большую дальность полета и значительно более мощную боевую часть. Увеличение дальности полета было достигнуто за счет увеличения количества ракетного топлива, для этого потребовалось удлинить ракетную и головную части реактивного снаряда на 48 см. Снаряд М-13 имел несколько лучшие, чем РС-132, аэродинамические характеристики, что позволило получить более высокую кучность.

К снаряду была разработана также самоходная многозарядная пусковая установка. Первый ее вариант, был создан на базе грузового автомобиля ЗИС-5 и обозначался МУ-1 (механизированная установка, первый образец). Проведенные в период с декабря 1938 года по февраль 1939 года полигонные испытания установки показали, что она не в полной мере отвечает поставленным требованиям. С учетом результатов испытаний Реактивный НИИ разработал новую пусковую установку МУ-2, которая в сентябре 1939 года была принята Главным артиллерийским управлением для полигонных испытаний. По результатам окончившихся в ноябре 1939 года полигонных испытаний институту были заказаны пять пусковых установок для проведения войсковых испытаний. Еще одну установку заказало Артиллерийское управление Военно-Морского Флота для использования ее в системе береговой обороны.

Установка Му-2

21 июня 1941 года установка была продемонстрирована руководителям ВКП(6) и Советского правительства и в тот же день, буквально за несколько часов до начала Великой Отечественной войны было принято решение о срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки, получившей официальной название БМ-13 (боевая машина 13).

Бм-13 на шасси ЗИС-6

Сейчас уже точно никто не сможет сказать, при каких обстоятельствах реактивная установка залпового огня получила женское имя, да еще и в уменьшительно-ласкательной форме — "Катюша". Известно одно — на фронте прозвища получали далеко не все виды оружия. Да и имена эти зачастую были совсем не лестными. К примеру, штурмовик Ил-2 ранних модификаций, сохранивший жизнь не одному пехотинцу и бывший самым желанным "гостем" в любом бою, за выступавшую над фюзеляжем кабину получил среди солдат кличку "горбатый". А маленький истребитель И-16, вынесший на своих крыльях всю тяжесть первых воздушных боев, именовался "ишаком". Были, правда, и грозные прозвища — тяжелую самоходно-артиллерийскую установку Су-152, которая была способна одним выстрелом сбить башню с "Тигра", уважительно называли "зверобоем", а 203-миллиметровую гаубицу Б-4, снаряд которой оставлял воронку размером с одноэтажный дом, — "кувалдой". В любом случае, имена чаще всего давались суровые и строгие. А тут такая неожиданная нежность, если не сказать любовь...

Впрочем, если почитать воспоминания ветеранов, особенно тех, кто по своей военной профессии зависел от действий минометов — пехотинцев, танкистов, связистов, то становится понятно, за что бойцы так полюбили эти боевые машины. По своей боевой мощи "Катюша" не имела себе равных.

С зади вдруг раздался скрежет, гул, и через нас на высоту полетели огненные стрелы... На высоте все покрылось огнем, дымом и пылью. Среди этого хаоса вспыхивали огненные свечи от отдельных взрывов. До нас донесся страшный грохот. Когда все это улеглось и раздалась команда "Вперед", мы заняли высоту, почти не встретив сопротивления, так чисто "сыграли катюши"... На высоте, когда мы туда поднялись, увидели, что все перепахано. Следов от окопов, в которых находились немцы, почти не осталось. Было много трупов вражеских солдат. Раненных фашистов перевязывали наши санитарки и, вместе с небольшим количеством оставшихся в живых, отправляли в тыл. На лицах немцев был испуг. Они еще не поняли, что с ними произошло, и не оправились после залпа "Катюш".

Из воспоминаний ветерана войны Владимира Яковлевича Ильяшенко (опубликовано на сайте Iremember.ru)

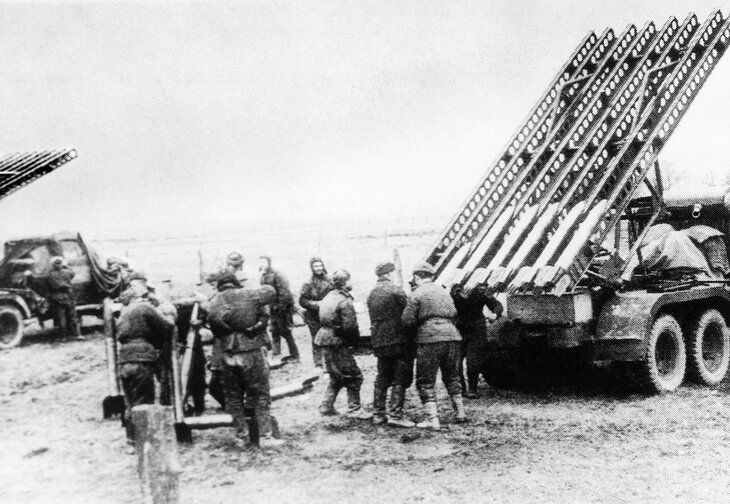

Производство установок БМ-13 было организовано на воронежском заводе им. Коминтерна и на московском заводе "Компрессор". Одним из основных предприятий по выпуску реактивных снарядов стал московский завод им. Владимира Ильича.

В ходе войны производство пусковых установок в срочном порядке было развернуто на нескольких предприятиях, обладавших различными производственными возможностями, в связи с этим в конструкцию установки вносились более или менее существенные изменения. Таким образом, в войсках использовалось до десяти разновидностей пусковой установки БМ-13, что затрудняло обучение личного состава и отрицательно сказывалось на эксплуатации боевой техники. По этим причинам была разработана и в апреле 1943 года принята на вооружение унифицированная (нормализованная) пусковая установка БМ-13Н, при создании которой конструкторы критически проанализировали все детали и узлы в целях повышения технологичности их производства и снижения стоимости, в результате чего все узлы получили самостоятельные индексы и стали универсальными.

БМ-13Н

Состав: В состав БМ-13 "Катюша" входят следующие боевые средства:
. Боевая машина (БМ) МУ-2 (МУ-1) ; . Реактивные снаряды. Реактивный снаряд М-13:

Снаряд М-13 состоит из головной части и порохового реактивного двигателя. Головная часть по своей конструкции напоминает артиллерийский осколочно-фугасный снаряд и снаряжена зарядом взрывчатого вещества, для подрыва которого используются контактный взрыватель и дополнительный детонатор. Реактивный двигатель имеет камеру сгорания, в которой помещен пороховой метательный заряд в виде цилиндрических шашек с осевым каналом. Для воспламенения порохового заряда используются пирозапалы. Образующиеся при горении пороховых шашек газы истекают через сопло, перед которым расположена диафрагма, препятствующая выбросу шашек через сопло. Стабилизация снаряда в полете обеспечивается с помощью хвостового стабилизатора с четырьмя перьями, сваренными из стальных штампованных половинок. (Такой способ стабилизации обеспечивает более низкую кучность по сравнению со стабилизацией вращением вокруг продольной оси, однако позволяет получить большую дальность полета снаряда. Кроме того, использование оперенного стабилизатора весьма существенно упрощает технологию производства реактивных снарядов).

1 — стопорное кольцо взрывателя, 2 — взрыватель ГВМЗ, 3 — шашка детонатора, 4 — разрывной заряд, 5 — головная часть, 6 — воспла — менитель, 7 — дно камеры, 8 — направляющий штифт, 9 — пороховой ракетный заряд, 10 — ракетная часть, 11 — колосниковая решетка, 12 — критическое сечение сопла, 13 — сопло, 14 — стабилизатор, 15 — чека дистанционного взрывателя, 16 — дистанционный взрыватель АГДТ, 17 — воспламенитель.

Дальность полета снаряда М-13 достигала 8470 м, но при этом имело место весьма значительное рассеивание. По таблицам стрельбы 1942 года при дальности стрельбы 3000 м боковое отклонение составляло 51 м, а по дальности — 257 м.

В 1943 году был разработан модернизированный вариант реактивного снаряда, получивший обозначение М-13-УК (улучшенной кучности). Для повышения кучности стрельбы у снаряда М-13-УК в переднем центрирующем утолщении ракетной части выполнены 12 тангенциально расположенных отверстий, через которые во время работы ракетного двигателя выходит часть пороховых газов, приводящая снаряд во вращение. Хотя дальность полета снаряда при этом несколько уменьшилась (до 7,9 км), улучшение кучности привело к уменьшению площади рассеивания и к возрастанию плотности огня в 3 раза по сравнению со снарядами М-13. Принятие снаряда М-13-УК на вооружение в апреле 1944 года способствовало резкому увеличению огневых возможностей реактивной артиллерии.

Пусковая установка РСЗО "Катюша":

К снаряду разработана самоходная многозарядная пусковая установка. Первый ее вариант — МУ-1 на базе грузового автомобиля ЗИС-5 имел 24 направляющих, установленных на специальной раме в поперечном положении по отношению к продольной оси автомобиля. Ее конструкция позволила производить пуск реактивных снарядов только перпендикулярно продольной оси автомашины, причем струи горячих газов повреждали элементы установки и корпус ЗИС-5. Не обеспечивалась также безопасность при управлении огнем из кабины водителя. Пусковая установка сильно раскачивалась, что ухудшало кучность стрельбы реактивных снарядов. Заряжание пусковой установки с передней части направляющих производить было неудобно и требовало много времени. Автомашина ЗИС-5 имела ограниченную проходимость.

Более совершенная пусковая установка МУ-2 на базе грузового автомобиля повышенной проходимости ЗИС-6 имела 16 направляющих, расположенных вдоль оси автомобиля. Каждые две направляющие соединялись, образуя единую конструкцию, именовавшуюся "спаркой". В конструкцию установки был введен новый узел - подрамник. Подрамник позволил вести сборку всей артиллерийской части пусковой установки (как единого агрегата) на нем, а не на шасси, как было ранее. В собранном виде артиллерийская часть относительно легко монтировалась на шасси любой марки автомобиля при минимальной доработке последней. Созданная конструкция позволила уменьшить трудоемкость, время изготовления и стоимость пусковых установок. Вес артиллерийской части был снижен на 250 кг, стоимость - более чем на 20 процентов.Существенно повышены были и боевые и эксплуатационные качества установки. За счет введения бронирования бензобака, бензопровода, боковых и задней стенок кабины водителя была повышена живучесть пусковых установок в бою. Был увеличен сектор обстрела, повысилась устойчивость пусковой установки в походном положении, усовершенствованные подъемный и поворотный механизмы позволили увеличить скорость наведения установки на цель. Перед пуском боевая машина МУ-2 поддомкрачивалась аналогично МУ-1. Силы, раскачивающие пусковую установку, благодаря расположению направляющих вдоль шасси автомашины, прилагались по ее оси на два домкрата, находившиеся вблизи центра тяжести, поэтому раскачивание стало минимальным. Заряжание в установке производилось с казенной части, то есть с заднего конца направляющих. Это было удобнее и позволяло значительно ускорить операцию. Установка МУ-2 имела поворотный и подъемный механизмы простейшей конструкции, кронштейн для крепления прицела с обычной артиллерийской панорамой и большой металлический бак для горючего, установленный сзади кабины. Стекла кабины закрывались броневыми откидными щитами. Напротив сиденья командира боевой машины на передней панели был смонтирован небольшой прямоугольный ящичек с вертушкой, напоминающий диск телефонного аппарата, и рукояткой для поворачивания диска. Этот прибор носил название "пульт управления огнем" (ПУО). От него шел жгут проводов к специальному аккумулятору и к каждой направляющей.

При одном обороте рукоятки ПУО происходило замыкание электроцепи, срабатывал пиропатрон, помещенный в передней части ракетной камеры снаряда, воспламенялся реактивный заряд и происходил выстрел. Темп стрельбы определялся темпом вращения рукоятки ПУО. Все 16 снарядов можно было выпустить за 7—10секунд. Время перевода пусковой установки МУ-2 из походного в боевое положение составляло 2-3 минуты, угол вертикального обстрела находился в пределах от 4° до 45°, угол горизонтального обстрела составлял 20°.

Конструкция пусковой установки допускала ее передвижение в заряженном состоянии с довольно высокой скоростью (до 40 км/ч) и быстрое развертывание на огневой позиции, что способствовало нанесению внезапных ударов по противнику.

После войны "Катюши" стали устанавливать на постаменты — боевые машины превратились в памятники. Наверняка многие видели такие монументы по всей стране. Все они более-менее похожи друг на друга и почти не соответствуют тем машинам, которые воевали в Великой Отечественной войне. Дело в том, что на этих памятниках практически всегда фигурирует реактивная установка на базе автомобиля ЗиС-6. Действительно, в самом начале войны реактивные минометы устанавливали на ЗиСы, но как только в СССР по ленд-лизу стали поступать американские грузовики "Студебеккер", именно их превратили в самую распространенную базу для "Катюш". ЗиС, равно как и ленд-лизовские "Шевроле", были слишком слабы, чтобы возить по бездорожью тяжелую установку с направляющими для ракет. Дело не только в относительно маломощном двигателе — рамы у этих грузовиков не выдерживали веса установки. Собственно, и "Студебеккеры" старались не перегружать ракетами — если выезжать на позицию надо было издалека, то ракеты заряжали непосредственно перед залпом.

"Студебеккер US 6х6", поставлявшийся в СССР по ленд-лизу. Этот автомобиль имел повышенную проходимость, обеспечивающуюся мощным двигателем, тремя ведущими осями (колесная формула 6х6), демультипликатором, лебедкой для самовытаскивания, высоким расположением всех частей и механизмов, чувствительных к воздействию воды. Созданием этой пусковой установки была окончательно завершена отработка серийной боевой машины БМ-13. В таком виде она и провоевала до конца войны.

на базе трактора СТЗ-НАТИ-5

на катере

Кроме ЗиСов, "Шевроле" и наиболее часто встречавшихся среди "Катюш" "Студебекеров", в Красной армии в качестве шасси для реактивных установок использовали трактора и танки Т-70 , однако от них быстро отказались — двигатель танка и его трансмиссия оказались слишком слабыми для того, чтобы установка могла беспрерывно курсировать вдоль линии фронта. Поначалу ракетчики обходились и вовсе без шасси — пусковые рамы М-30 перевозили в кузовах грузовиков, выгружая их непосредственно на позиции.

Установка М-30

Испытания и эксплуатация

Первая батарея полевой реактивной артиллерии, отправленная на фронт в ночь с 1 на 2 июля 1941 года под командованием капитана И.А.Флерова, была вооружена семью установками, изготовленными Реактивным НИИ. Своим первым залпом в 15 часов 15 минут 14 июля 1941 года батарея стерла с лица земли железнодорожный узел Орша вместе с находившимся на нем немецкими эшелонами с войсками и боевой техникой.

Исключительная эффективность действий батареи капитана И. А. Флерова и сформированных вслед за ней еще семи таких батарей способствовали быстрому наращиванию темпов производства реактивного вооружения. Уже с осени 1941 года на фронтах действовало 45 дивизионов трехбатарейного состава по четыре пусковых установки в батарее. Для их вооружения в 1941 году было изготовлено 593 установки БМ-13. По мере поступления боевой техники от промышленности началось формирование полков реактивной артиллерии, состоявших из трех дивизионов, вооруженных пусковыми установками БМ-13 и зенитного дивизиона. Полк имел 1414 человек личного состава, 36 пусковых установок БМ-13 и 12 зенитных 37-мм пушек. Залп полка составлял 576 снарядов калибра 132мм. При этом живая сила и боевая техника противника уничтожалась на площади свыше 100 гектаров. Официально полки назывались гвардейскими минометными полками артиллерии резерва Верховного Главнокомандования.

Каждый снаряд по мощности был примерно равен гаубичному, но при этом сама установка могла практически одновременно выпустить, в зависимости от модели и величины боеприпасов, от восьми до 32 ракет. "Катюши" действовали дивизионами, полками или бригадами. При этом в каждом дивизионе, оснащенном, к примеру, установками БМ-13, было пять таких машин, каждая из которых имела 16 направляющих для пуска 132-миллиметровых снарядов М-13, каждый весом 42 килограмма с дальностью полета 8470 метров. Соответственно, только один дивизион мог выпустить по врагу 80 снарядов. Если же дивизион оснащался установками БМ-8 с 32 82-миллиметровыми снарядами, то один залп составлял уже 160 ракет. Что такое 160 ракет, которые за несколько секунд обрушиваются на небольшую деревню или укрепленную высоту — представьте сами. А ведь во многих операциях во время войны артподготовку осуществляли полки, и даже бригады "Катюш", а это более сотни машин, или более трех тысяч снарядов за один залп. Что такое три тысячи снарядов, которые перепахивают окопы и укрепления за полминуты, представить себе, наверное, не сможет никто...

Во время наступлений советское командование старалось сосредоточить на острие главного удара как можно больше артиллерии. Сверхмассированная артподготовка, которая предшествовала прорыву вражеского фронта, была козырем Красной армии. Ни одна армия в той войне не смогла обеспечить такого огня. В 1945 году во время наступления советское командование стягивало на один километр фронта до 230-260 орудий ствольной артиллерии. Кроме них, на каждый километр приходилось, в среднем, 15-20 боевых машин реактивной артиллерии, не считая стационарных пусковых установок — рам М-30. Традиционно "Катюши" завершали артналет: реактивные установки давали залп, когда пехота уже шла в атаку. Зачастую после нескольких залпов "Катюш" пехотинцы входили в опустевший населенный пункт или на вражеские позиции, не встречая никакого сопротивления.

Конечно, такой налет не мог уничтожить всех вражеских солдат — реактивные снаряды "Катюш" могли действовать в осколочном или фугасном режиме, в зависимости от того, как настраивался взрыватель. При установке его на осколочное действие ракета взрывалась сразу же после того, как достигала земли, в случае с "фугасной" установкой взрыватель срабатывал с небольшим замедлением, позволяя снаряду углубиться в землю или другое препятствие. Однако и в том, и в другом случае, если солдаты противника находились в хорошо укрепленных окопах, то потери от обстрела были небольшими. Поэтому часто "Катюши" использовали также в начале артналета, чтобы не дать вражеским солдатам времени спрятаться в окопы. Именно благодаря внезапности и мощности одного залпа применение реактивных минометов приносило успех.

Уже на склоне высоты, совсем немного не добравшись до батальона, мы неожиданно попали под залп родной "катюши" - многоствольного реактивного миномёта. Это было ужасно: вокруг нас в течение минуты одна за другой рвались мины большого калибра. Не сразу отдышались и пришли в себя. Теперь показались вполне правдоподобными газетные сообщения о случаях, когда немецкие солдаты, побывавшие под обстрелом "катюш", сходили с ума. Из воспоминаний ветеранов войны (опубликовано на сайте Iremember.ru) "Если привлекать артиллерийский ствольный полк, то командир полка обязательно скажет: "У меня данных этих нет, я должен пристрелять орудия". Если он начинает пристрелку вести, а пристреливают одним орудием, беря цель в вилку - этот сигнал противнику: что сделать? Укрыться. На укрытие дается обычно 15 - 20 секунд. За это время артиллерийский ствол выпустит один-два снаряда. А я дивизионом за 15-20 секунд выпущу 120 ракет, которые идут все сразу", - рассказывает командир полка реактивных минометов Александр Филиппович Пануев.

Единственными, кому в Красной армии "Катюши" пришлись не по нутру, были артиллеристы. Дело в том, что мобильные установки реактивных минометов обычно выдвигались на позиции непосредственно перед залпом и так же быстро старались уйти. При этом немцы, по понятным причинам, именно "Катюши" старались уничтожать в первую очередь. Поэтому сразу после залпа реактивных минометов их позиции, как правило, начинали усиленно обрабатывать немецкая артиллерия и авиация. А учитывая, что позиции ствольной артиллерии и реактивных минометов зачастую располагались неподалеку друг от друга, налет накрывал артиллеристов, оставшихся там, откуда стреляли ракетчики.

"Выбираем огневые позиции. Нам говорят: "В таком-то месте огневая позиция, будете ждать солдат или поставленные маяки." Принимаем огневую позицию ночью. В это время подходит дивизион "Катюш". Если бы у меня время было, я бы сразу убрал оттуда свою позицию. "Катюши" сделали залп, на машины и ушли. А немцы подняли девятку "Юнкерсов" бомбить дивизион, а дивизион смотался. Они на батарею. Был переполох! Открытое место, прятались под лафетами пушек. Они отбомбили, кто впопад, кто не впопад и ушли", - рассказывает бывший артиллерист Иван Трофимович Сальницкий.

По словам бывших советских ракетчиков, воевавших на "Катюшах", чаще всего дивизионы действовали в рамках нескольких десятков километров фронта, появляясь там, где была необходима их поддержка. Сначала на позиции выходили офицеры, которые производили соответствующие расчеты. Эти расчеты, кстати, были довольно сложными

— в них учитывалось не только расстояние до цели, скорость и направление ветра, но даже температура воздуха, которая влияла на траекторию движения ракет. После того, как все вычисления были сделаны, машины выдвигались

на позицию, производили несколько залпов (чаще всего — не более пяти) и срочно уходили в тыл. Промедление в этом случае и впрямь было подобно смерти — немцы сразу накрывали место, откуда стреляли реактивные минометы, артиллерийским огнем.

Во время наступления тактика применения "Катюш", окончательно отработанная к 1943 году и до конца войны применявшаяся повсеместно, была другой. В самом начале наступления, когда требовалось взломать глубоко эшелонированную оборону врага, артиллерия (ствольная и реактивная) образовывала так называемый "огневой вал". В начале обстрела все гаубицы (зачастую даже и тяжелые самоходки) и реактивные минометы "обрабатывали" первый рубеж обороны. Затем огонь переносился на укрепления второй линии, а пехота занимала окопы и блиндажи первой. После этого огонь переносился вглубь — на третий рубеж, а пехотинцы тем временем занимали второй. При этом чем дальше уходила пехота, тем меньше ее могла поддерживать ствольная артиллерия — буксируемые орудия не могли сопровождать ее на всем протяжении наступления. Эта задача возлагалась на самоходные установки и "Катюши". Именно они вместе с танками шли следом за пехотой, поддерживая ее огнем. По словам тех, кто участвовал в таких наступлениях, после "огневого вала" "Катюш" пехота шла по выжженной полосе земли шириной в несколько километров, на которых не оставалось никаких следов тщательно подготовленной обороны.

Тактико-технические характеристики

Реактивный снаряд M-13 Калибр, мм 132 Масса снаряда, кг 42,3 Масса БЧ, кг 21,3
Масса взрывчатого вещества, кг 4,9
Дальность стрельбы-максимальная, км 8,47 Время производства залпа, сек 7-10

Боевая машина МУ-2 База ЗиС-6 (6х4) Масса БМ, т 4,3 Максимальная скорость, км/ч 40
Число направляющих 16
Угол вертикального обстрела, град от +4 до +45 Угол горизонтального обстрела, град 20
Расчет, чел. 10-12 Год принятия на вооружение 1941

Представить себе, что значит оказаться под ударом "Катюш", сложно. По словам тех, кто пережил такие обстрелы (и немцев, и советских солдат), это было одно из самых страшных впечатлений за всю войну. Звук, который издавали ракеты во время полета, каждый описывает по-разному — скрежет, вой, рев. Как бы то ни было, в сочетании с последующими взрывами, во время которых на несколько секунд на площади в несколько гектаров земля вперемешку с кусками строений, техники, людей, взлетала на воздух, это давало сильнейший психологический эффект. Когда солдаты занимали вражеские позиции, то их не встречали огнем не потому, что все были убиты — просто ракетный обстрел сводил с ума выживших.

Нельзя недооценивать психологическую составляющую любого оружия. Немецкий бомбардировщик Ju-87 оснащали сиреной, которая завывала во время пикирования, также подавляя психику тех, кто в тот момент находился на земле. А во время атак немецких танков "Тигр" расчеты противотанковых орудий порой покидали позиции в страхе перед стальными монстрами. Таким же психологическим эффектом обладали и "Катюши". За этот страшный вой они, кстати, получили у немцев прозвище "Сталинские органы".

Предшественниками современных ракетных установок можно считать орудия из Китая. Снаряды могли преодолеть расстояние в 1,6 км, выпуская в цели огромное количество стрел. На Западе такие приспособления появились только через 400 лет.

История создания ракетных орудий

Первые ракеты появились исключительно благодаря появлению пороха, который изобрели в Китае. Алхимики открыли этот элемент случайно, когда изготавливали эликсир для вечной жизни. В XI веке впервые были использованы пороховые бомбы, которые направляли к цели из катапульт. Это было первое оружие, механизм которого напоминает ракетные установки.

Ракеты, созданные в Китае в 1400 году, были максимально похожи на современные орудия. Дальность их полета составляла более 1,5 км. Они представляли собой две ракеты, оборудованные двигателями. Перед падением из них вылетало огромное количество стрел. После Китая такое оружие появилось в Индии, потом попало в Англию.

Генерал Конгрев в 1799 году на их основе разрабатывает новый вид снарядов из пороха. Их сразу принимают на вооружение в английскую армию. Тогда появились огромные пушки, которые выпускали ракеты на расстояние в 1,6 км.

Ещё раньше, в 1516 году, низовые запорожские казаки под Белгородом при уничтожении татарской орды крымского хана Мелик-Гирея применили ещё более инновационные ракетные установки. Благодаря новому вооружению они смогли победить татарское войско, которое было намного многочисленнее казацкого. К сожалению, секрет своей разработки запорожцы унесли с собой, погибнув в последующих боях.

Достижения А. Засядько

Большой прорыв в создании пусковых установок был сделан Александром Дмитриевичем Засядько. Именно он придумал и успешно воплотил в жизнь первые УЗО - установки залпового огня. Из одной такой конструкции можно было выпустить почти одновременно не менее 6 ракет. Установки имели небольшой вес, что давало возможность переносить их в любое удобное место. Разработки Засядько были высоко оценены великим князем Константином, братом царя. В своем отчете Александру I он ходатайствует о присвоении полковнику Засядько чина генерал-майора.

Разработка ракетных установок в XIX-XX вв.

В XIX веке конструированием реактивных снарядов на нитропорохе (бездымном порохе) начали заниматься Н.И. Тихомиров и В.А. Артемьев. Первый запуск такой ракеты произвели в СССР в 1928 году. Снаряды могли преодолевать расстояние в 5-6 км.

Благодаря вкладу русского профессора К.Э Циолковского, ученых из РНИИ И.И. Гвая, В.Н. Галковского, А.П. Павленко и А.С. Попова в 1938-1941 годах появилась многоразрядная ракетная пусковая установка РС-М13 и установка БМ-13. В это же время русские ученые создают реактивные снаряды. Эти ракеты - «эрэсы» - станут основной частью пока не существующей «Катюши». Над её созданием будут трудиться ещё несколько лет.

Установка «Катюша»

Как оказалось, за пять дней до нападения Германии на СССР группа Л.Э. Шварца демонстрировала в Московской области новое орудие под названием «Катюша». Ракетная установка в то время именовалась БМ-13. Испытания проводили 17 июня 1941 года на Софринском полигоне при участии Начальника Генштаба Г.К. Жукова, народных комиссаров обороны, боеприпасов и вооружения, и прочих представителей Красной Армии. 1 июля эта боевая техника уехала из Москвы на фронт. А через две недели «Катюша» побывала в первом боевом крещении. Гитлер был повержен в шок, узнав об эффективности этой ракетной установки.

Немцы боялись этого орудия и всячески пытались его захватить или уничтожить. Попытки конструкторов воссоздать в Германии такое же орудие не приносили успехов. Снаряды не набирали скорость, имели хаотичную траекторию полета и не попадали в цель. Порох советского производства был явно другого качества, на его разработку потратили десятилетия. Немецкие аналоги не могли его заменить, что и приводило к нестабильной работе боеприпасов.

Создание этого мощного оружия открыло новую страницу в истории развития артиллеристского оружия. Грозная «Катюша» стала носить почетное звание «орудие победы».

Особенности разработки

Ракетные установки БМ-13 состоят из шестиколесного полноприводного грузовика и специальной конструкции. За кабиной экипажа была закреплена система для запуска ракет на платформе, установленной там же. Специальный подъемник при помощи гидравлики поднимал переднюю часть установки под углом 45 градусов. Первоначально не было предусмотрено перемещение платформы вправо или влево. Поэтому для наведения на цель необходимо было развернуть полностью весь грузовик. 16 ракет, выпущенных из установки, летели по свободной траектории до места нахождения врага. Экипаж делал поправки уже при ведении огня. До сих пор более современные модификации этого оружия используются армией некоторых стран.

На смену БМ-13 в 1950-х годах пришла реактивная БМ-14.

Ракетные установки «Град»

Следующей модификацией рассматриваемой системы стал «Град». Ракетная установка была создана для тех же целей, что и предыдущие аналогичные образцы. Только задачи для разработчиков усложнились. Дальность стрельбы должна была составлять не менее 20 км.

Разработкой новых снарядов занялся НИИ 147, который до этого не создавал подобного оружия. В 1958 году под руководством А.Н. Ганичева при поддержке Госкомитета по оборонной технике были начаты работы по разработке реактивного снаряда для новой модификации установки. Для создания применили технологию изготовления артиллерийских гильз. Корпуса создавали при помощи метода горячей вытяжки. Стабилизация снаряда происходила за счет хвостового оперения и вращения.

После многочисленных опытов в реактивных снарядах «Град» впервые использовали оперение из четырех лопастей изогнутой формы, которые раскрывались при старте. Таким образом, А.Н. Ганичев смог добиться того, что ракета отлично входила в трубчатую направляющую, и при полете её система стабилизации оказалась идеальной для дальности стрельбы на 20 км. Основными создателями стали НИИ-147, НИИ-6, ГСКБ-47, СКБ-203.

Испытания проводились на полигоне «Ржевка» под Ленинградом 1 марта 1962 г. И через год, 28 марта 1963 г., на вооружение страны приняли «Град». Ракетная установка была запущена в серийное производство 29 января 1964 г.

Состав «Града»

СЗО БМ 21 включает следующие элементы:

Ракетную установку, которая смонтирована на корме шасси автомобиля «Урал-375Д»;

Систему управления огнем и транспортно-заряжающий автомобиль 9Т254 на базе «ЗиЛ-131»;

40 трехметровых направляющих в виде труб, установленных на основании, которое поворачивается в горизонтальной плоскости и наводится вертикально.

Наведение осуществляется ручным способом или при помощи электропривода. Заряжается установка вручную. Автомобиль может передвигаться заряженным. Стрельба ведется залпом или одиночными выстрелами. При залпе в 40 снарядов поражается живая сила на площади в 1046 кв. м.

Снаряды для «Града»

Для стрельбы можно использовать различные типы реактивных снарядов. Они отличаются по дальности стрельбы, массе, цели поражения. Их используют для поражения живой силы, бронированной техники, минометных батарей, самолетов и вертолетов на аэродромах, минирования, установки дымовых завес, создания радиопомех, отравления при помощи химического вещества.

Модификаций системы «Град» огромное количество. Все они состоят на вооружении в различных странах мира.

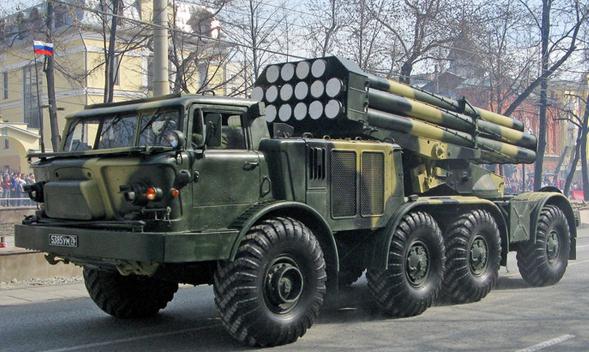

Дальнобойная РСЗО «Ураган»

Одновременно с разработкой «Града» Советский Союз занимался созданием дальнобойной реактивной До появления «Урагана» испытывали ракетные установки Р-103, Р-110 «Чирок», «Коршун». Все они были оценены положительно, но являлись недостаточно мощными и имели свои недостатки.

В конце 1968 года началась проработка дальнобойной 220-мм СЗО. Первоначально её назвали «Градом-3». В полном объеме новая система была взята в разработку после решения министерств оборонной промышленности СССР от 31 марта 1969 года. На Пермском орудийном заводе № 172 в феврале 1972 года изготовили прототип РСЗО «Ураган». Ракетная установка была принята на вооружение 18 марта 1975 года. Через 15 лет в Советском Союзе размещалось 10 реактивных артполков РСЗО «Ураган» и одна реактивная артбригада.

В 2001 году столько систем «Ураган» было на вооружении в странах бывшего СССР:

Россия - 800;

Казахстан - 50;

Молдавия - 15;

Таджикистан - 12;

Туркмения - 54;

Узбекистан - 48;

Украина - 139.

Снаряды к «Ураганам» очень схожи с боеприпасами к «Градам». Одинаковыми составляющими являются ракетные части 9М27 и пороховые заряды 9Х164. Для уменьшения дальности действия на них также надевают тормозные кольца. Их длина составляет 4832-5178 мм, а вес - 271-280 кг. Воронка в грунте средней плотности имеет диаметр в 8 метров и глубину в 3 метра. Дальность стрельбы составляет 10-35 км. Осколки от разрыва снарядов на расстоянии 10 м могут пробить 6-мм стальную преграду.

Для каких целей используют системы «Ураган»? Ракетная установка предназначена для поражения живой силы, бронированной техники, артподразелений, тактических ракет, зенитных комплексов, вертолетов на стоянках, узлов связи, военно-промышленных объектов.

Точнейшая РСЗО «Смерч»

Уникальность системы состоит в сочетании таких показателей, как мощность, дальность и точность. Первая в мире РСЗО с управляемыми вращающимися снарядами - это ракетная установка «Смерч», которая до сих пор не имеет аналогов в мире. Её ракеты способны долетать до цели, которая находится в 70 км от самого орудия. Новую РСЗО приняли на вооружение в СССР 19 ноября 1987 года.

В 2001 году системы «Ураган» находились в таких странах (бывшего СССР):

Россия - 300 машин;

Белоруссия - 48 машин;

Украина - 94 машины.

Снаряд имеет длину в 7600 мм. Его вес составляет 800 кг. Все разновидности имеют огромное разрушающее и поражающее действие. Потери от батарей «Урагана» и «Смерча» приравниваются к действиям тактического ядерного оружия. При этом их применение мир не рассматривает как столь опасное. Они приравниваются к оружию типа пушки или танка.

Надежный и мощный «Тополь»

В 1975 году в Московском институте теплотехники начали разрабатывать мобильную систему, способную запускать ракету с различных мест. Таким комплексом стала ракетная установка «Тополь». Это был ответ Советского Союза на появление управляемых американских межконтинентальных (их приняли на вооружение в США в 1959 г.).

Первые испытания прошли 23 декабря 1983 года. За время проведения целой серии запусков ракета показала себя надежным и мощным оружием.

В 1999 г. в десяти позиционных районах было расположено 360 комплексов «Тополь».

Каждый год в России производят запуск одной ракеты «Тополь». Со времени создания комплекса было проведено порядка 50 испытаний. Все они прошли без каких-либо сложностей. Это говорит о высочайшей надежности оборудования.

Для поражения целей малого размера в Советском Союзе была разработана дивизионная ракетная установка «Точка-У». Работа по созданию этого орудия началась 4 марта 1968 года по Постановлению Совета Министров. Исполнителем стало Коломенское КБ. Главный конструктор - С.П. Непобедимый. За систему управления ракет отвечал ЦНИИ АГ. Пусковую установку производили в Волгограде.

Что такое ЗРК

Набор различных боевых и технических средств, которые связаны воедино для борьбы со средствами нападения противника с воздуха и космоса, называется зенитным ракетным комплексом (ЗРК).

Их различают по месту проведения военных действий, по мобильности, по способу движения и наведения, по дальности действия. К таким относится ракетная установка «Бук», а также «Игла», «Оса» и другие. Чем же отличается конструкция такого типа? Зенитно-ракетная установка включает средства для разведки и транспортировки, автоматическое сопровождение воздушной цели, пусковую установку зенитных управляемых ракет, устройства для управления ракетой и её сопровождения, средства контроля над оборудованием.

Уникальное оружие времен Великой Отечественной войны, в народе прозванное «Катюшей», давно стало легендой, а необычное название, которым окрестили ракетную установку в военные годы, так и закрепилось за ней. Фронтовики рассказывают, что когда начиналась стрельба из грозного оружия, советские граждане часто заводили пластинку с песней «Катюша»…

Оглушительный вой, которым сопровождался полет ракеты, буквально сводил с ума. Те, кто не погибал во время обстрела, часто уже не могли оказывать сопротивление, так как были контужены, оглушены, психологически подавлены.

Происхождение названия

Почему страшное фронтовое оружие получило столь ласковое прозвище «Катюша»? И почему именно Катюша?

По этому поводу существует несколько версий.

Первая принадлежит фронтовикам. Мол, перед самой войной была очень популярна песня Матусовского и Блантера о девушке Катюше, и красивое русское имя как-то само собой пристало к новой реактивной установке.

Вторую версию выдвинули военные специалисты. Читая статью в «Правде», они строили догадки, что же за оружие применено под Оршей? Целый залп! Значит, пушка автоматическая и многоствольная. В сообщении указывалось, что в районе поражения все горело. Понятно: снаряды зажигательные — термические. Огненные хвосты?! Это же ракеты. А кто тогда считался их «отцом», специалисты преотлично знали: Андрей Костиков. Полигонщики называли «БМ-13» по-своему: «Костиковские автоматические термические», сокращенно — «КАТ». И среди фронтовиков, приезжавших на полигоны, слово «кат» прижилось быстро. Это слово бойцы увозили на передовую, а уж там оставалось недалеко и до любимой всеми «Катюши».

Другой вариант версии, порожденной спецами, предполагает, что прозвище связано с индексом «К» на корпусе миномета — установки выпускались заводом имени Коминтерна...

Третья версия еще более экзотична и требует особого пояснения. На шасси автомобиля установки «БМ-13» имели направляющие, которые на техническом языке назывались скатами. Сверху и снизу каждого ската устанавливалось по снаряду. В отличие от ствольной артиллерии, где расчёт пушки делится на заряжающего и наводчика, в реактивной артиллерии расчет не имел официальных названий, но со временем разделение солдат, обслуживающих установку по выполняемым функциям, тоже определилось. 42-килограммовый снаряд для установки «М-13» обычно выгружали несколько человек, а затем двое, впрягшись в лямки, подтаскивали снаряды к самой установке, поднимали их на высоту скатов, и третий человек обычно помогал им, подталкивая снаряд, чтобы тот точно вошёл в направляющие. Двое солдат держали тяжеленный снаряд, и для них в этот момент сигнал «толкача-катилы-катюши» о том, что снаряд встал-закатился-накатился в направляющие скаты, означал благополучное окончание очень ответственной части работы по снаряжению установки для залпа. Разумеется, все солдаты таскали снаряды и каждый выполнял тяжёлую работу по их поднятию к скатам. Специально выделенного человека, ответственного за установку снаряда в скаты, не было. Но сама работа приводила к тому, что в последний момент кто-то должен был брать на себя роль «катюши» по заталкиванию снаряда на направляющие, принимая ответственность о благополучном завершении операции на себя. Ясно, что были случаи падения снарядов на землю, и тогда его приходилось поднимать с земли и начинать все заново, если «катюша» в чем-то ошибался.

И еще одно. Установки были настолько засекречены, что запрещалось даже подавать команды «пли», «огонь», «залп» и тому подобное. Вместо этого звучали команды: «пой» и «играй». Ну а для пехоты залпы реактивных установок были самой приятной музыкой, означавшей, что сегодня немцам достанется по первое число, а потерь среди своих почти не будет.

Создание «Катюши»

История появления на Руси первых ракет уходит корнями в пятнадцатый век. Широкое распространение получили пиротехнические ракеты в конце 17- начале 18 веков, этот период связан с деятельностью Петра Первого, при котором были созданы первые фейерверочные лаборатории. В 1680 году в Москве было организовано специальное «ракетное заведение» для производства фейерверочных, осветительных и сигнальных ракет.

В 1717 году на вооружение русской армии была принята однофунтовая осветительная ракетная граната, поднимавшаяся на высоту более 1 километра. В 1810 году военное ведомство России поручает Военно-ученому Комитету при Главном артиллерийском управлении заняться вопросами создания боевых ракет для применения их в боевых операциях.

В 1813 году талантливый русский ученый генерал А. Д. Засядко создал несколько типов боевых ракет калибра от 2-х до 4-х дюймов. Созданные другим видным представителем русской артиллерийской школы генералом К. И. Константиновым 2-, 2,5- и 4-х дюймовые ракеты были приняты на вооружение русской армии, и имели более высокую точность стрельбы, лучшую надежность и выдерживали более длительные сроки хранения. Однако в то время боевые ракеты не смогли выдержать конкуренцию с бурно совершенствовавшейся артиллерией из-за ограничений по дальности полета снарядов и их значительного рассеивания при обстреле.

В результате в январе 1886 года Артиллерийский комитет принял решение о прекращении производства в России боевых ракет.

Развитие прогресса в ракетостроении все же остановить было невозможно, и в годы перед первой мировой войной, в России были сделаны попытки создания ракет для поражения аэропланов и аэростатов противника. Бывший вице-директор Путиловского завода И.В. Воловский в апреле 1912 года представил в Военное министерство России в перспективный проект вращающихся ракет нового типа и проект двух «Метательных аппаратов» для пуска ракет с самолета и автомобиля. Несмотря на ряд положительных результатов, полученные в области реактивного вооружения в начале двадцатого века, этот проект не нашел применения. Причиной было то, что уровень научных знаний в области ракетостроения в этот период по-прежнему оставался невысоким. Большинство изобретателей ракет на твердом топливе не были знакомы с теоретическими трудами К.Э. Циолковского и других ученых в области ракетостроения. Но, главным недостатком всех проектов ракет начала двадцатого века было использование в качестве источника энергии низкокалорийного и неоднородного по структуре топлива - черного дымного пороха.

Новое слово в совершенствовании ракетного оружия было сказано в 1915 году, когда преподаватель Михайловской артиллерийской академии полковник И.П.Граве впервые предложил новое твердое топливо - бездымный пироксилиновый порох, обеспечивающий ракете большую грузоподъемность и дальность полета.

Новое живительное дыхание в развитие отечественного ракетостроения пришло в советское время. Понимая важность и значимость реактивной техники для обороноспособности страны, государство создало в 1921 году в Москве специальную ракетную лабораторию для разработки ракет на бездымном порохе. Ее возглавили инженер Н.И. Тихомиров и его сподвижник и единомышленник В.А. Артемьев. 3 марта 1928 года, после множества исследований и экспериментов, испытаний, был произведен первый успешный пуск, сконструированные Н.И.Тихомировым и В.А.Артемьевым, ракеты с зарядом двигателя из крупношашечного бездымного пороха. Созданием этой первой ракеты на бездымном порохе был заложен фундамент для разработки реактивных снарядов гвардейских минометов - для знаменитых «Катюш». Дальность снарядов уже тогда достигала 5-6 километров, но они имели большие отклонения от цели, и проблема обеспечения удовлетворительной кучности стрельбы оказалась наиболее сложной. Было испробовано множество различных вариантов, однако долгое время испытания не давали положительных результатов.

Осенью 1937 года в РНИИ начали претворять в жизнь идею механизированных ракетных установок. В институте создали отдел под руководством И. И. Гвая. В конструкторскую группу вошли А.П.Павленко, А. С. Попов, В.Н. Галковский. Сейчас именно этих ученых считают «отцами» легендарного ракетного миномета «Катюша». Трудно точно выяснить, кому именно пришла в голову идея установить реактивную систему на грузовой автомашине. Одновременно решили использовать в качестве направляющих для реактивных снарядов конструкцию типа «Флейта», которую ранее разработали для авиации.

За неделю коллектив авторов подготовил технический проект установки, включавший двадцать четыре направляющих типа «Флейта». Их предполагалось расположить в два ряда на металлической раме, установленной поперек продольной оси типовой грузовой машины марки ЗИС-5. Наводку реактивной системы по горизонтали намеревались осуществлять с помощью самого грузовика, а вертикальную — специальным ручным механизмом. Летом 1938 года в обстановке строгой секретности изготовили два первых опытных образца реактивной системы залпового огня, смонтированной на автомашинах ЗИС-5. В декабре 1938 года новые типы установки прошли войсковые испытания уже на другом полигоне, где их проверяла Государственная войсковая комиссия. Испытания проходили в тридцатипятиградусный мороз. Все системы сработали отлично, и ракеты поразили расчетные цели. Комиссия высоко оценила новый вид оружия, и декабрь 1938 года можно считать месяцем и годом рождения легендарных «катюш».

21 июня 1941 года установка была продемонстрирована руководителям Советского правительства и в тот же день, буквально за несколько часов до начала Великой Отечественной войны было принято решение о срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки, получившей официальной название БМ-13 (боевая машина 13).

Таким образом, была создана высокоманевренная, быстроходная боевая машина, способная вести одиночный, групповой и залповый огонь.

После принятия на вооружение авиации 82-мм реактивных снарядов класса "воздух-воздух" РС-82 (1937 год) и 132-мм реактивных снарядов класса "воздух-земля" РС-132 (1938 год) Главное артиллерийское управление поставило перед разработчиком снарядов – Реактивным НИИ – задачу создания реактивной полевой системы залпового огня на основе снарядов РС-132. Уточненное тактико-техническое задание было выдано институту в июне 1938 года.

В состав БМ-13"Катюша" входят следующие боевые средства:

Боевая машина (БМ) МУ-2 (МУ-1) ;
Реактивные снаряды.
Реактивный снаряд М-13:

Пусковая установка РСЗО"Катюша":

К снаряду разработана самоходная многозарядная пусковая установка. Первый ее вариант - МУ-1 на базе грузового автомобиля ЗИС-5 имел 24 направляющих, установленных на специальной раме в поперечном положении по отношению к продольной оси автомобиля. Ее конструкция позволила производить пуск реактивных снарядов только перпендикулярно продольной оси автомашины, причем струи горячих газов повреждали элементы установки и корпус ЗИС-5. Не обеспечивалась также безопасность при управлении огнем из кабины водителя. Пусковая установка сильно раскачивалась, что ухудшало кучность стрельбы реактивных снарядов. Заряжание пусковой установки с передней части направляющих производить было неудобно и требовало много времени. Автомашина ЗИС-5 имела ограниченную проходимость.

Более совершенная пусковая установка МУ-2 на базе грузового автомобиля повышенной проходимости ЗИС-6 имела 16 направляющих, расположенных вдоль оси автомобиля. Каждые две направляющие соединялись, образуя единую конструкцию, именовавшуюся "спаркой". В конструкцию установки был введен новый узел – подрамник. Подрамник позволил вести сборку всей артиллерийской части пусковой установки (как единого агрегата) на нем, а не на шасси, как было ранее. В собранном виде артиллерийская часть относительно легко монтировалась на шасси любой марки автомобиля при минимальной доработке последней. Созданная конструкция позволила уменьшить трудоемкость, время изготовления и стоимость пусковых установок. Вес артиллерийской части был снижен на 250 кг, стоимость – более чем на 20 процентов.Существенно повышены были и боевые и эксплуатационные качества установки. За счет введения бронирования бензобака, бензопровода, боковых и задней стенок кабины водителя была повышена живучесть пусковых установок в бою. Был увеличен сектор обстрела, повысилась устойчивость пусковой установки в походном положении, усовершенствованные подъемный и поворотный механизмы позволили увеличить скорость наведения установки на цель. Перед пуском боевая машина МУ-2 поддомкрачивалась аналогично МУ-1. Силы, раскачивающие пусковую установку, благодаря расположению направляющих вдоль шасси автомашины, прилагались по ее оси на два домкрата, находившиеся вблизи центра тяжести, поэтому раскачивание стало минимальным. Заряжание в установке производилось с казенной части, то есть с заднего конца направляющих. Это было удобнее и позволяло значительно ускорить операцию. Установка МУ-2 имела поворотный и подъемный механизмы простейшей конструкции, кронштейн для крепления прицела с обычной артиллерийской панорамой и большой металлический бак для горючего, установленный сзади кабины. Стекла кабины закрывались броневыми откидными щитами. Напротив сиденья командира боевой машины на передней панели был смонтирован небольшой прямоугольный ящичек с вертушкой, напоминающий диск телефонного аппарата, и рукояткой для поворачивания диска. Этот прибор носил название "пульт управления огнем" (ПУО). От него шел жгут проводов к специальному аккумулятору и к каждой направляющей.

При одном обороте рукоятки ПУО происходило замыкание электроцепи, срабатывал пиропатрон, помещенный в передней части ракетной камеры снаряда, воспламенялся реактивный заряд и происходил выстрел. Темп стрельбы определялся темпом вращения рукоятки ПУО. Все 16 снарядов можно было выпустить за 7-10секунд. Время перевода пусковой установки МУ-2 из походного в боевое положение составляло 2-3 минуты, угол вертикального обстрела находился в пределах от 4° до 45°, угол горизонтального обстрела составлял 20°.

Существенным фактором, повышающим тактическую мобильность частей реактивной артиллерии вооруженных установками БМ-13Н, стало то, что в качестве базы для пусковой установки был использован мощный американский грузовой автомобиль "Студебеккер US 6х6", поставлявшийся в СССР по ленд-лизу. Этот автомобиль имел повышенную проходимость, обеспечивающуюся мощным двигателем, тремя ведущими осями (колесная формула 6х6), демультипликатором, лебедкой для самовытаскивания, высоким расположением всех частей и механизмов, чувствительных к воздействию воды. Созданием этой пусковой установки была окончательно завершена отработка серийной боевой машины БМ-13. В таком виде она и провоевала до конца войны.

Тактико-технические характеристики РСЗО БМ-13 "Катюша"
Реактивный снаряд M-13
Калибр,мм 132
Масса снаряда, кг 42,3
Масса БЧ, кг 21,3
Масса взрывчатого вещества,кг 4,9
Дальность стрельбы-максимальная, км 8,47
Время производства залпа, сек 7-10
Боевая машина МУ-2
База ЗиС-6 (8х8)
Масса БМ, т 43,7
Максимальная скорость, км/ч 40
Число направляющих 16
Угол вертикального обстрела,град от +4 до +45
Угол горизонтального обстрела,град 20
Расчет, чел. 10-12
Год принятия на вооружение 1941
