Многофункциональный высокомобильный зенитный ракетный комплекс (ЗРК) средней дальности 9К317 "Бук-М2" предназначен для поражения самолетов тактический и стратегической авиации, крылатых ракет, вертолетов (в том числе зависающих) и других аэродинамических летательных аппаратов во всем диапазоне их практического применения в условиях интенсивного радиоэлектронного и огневого противодействия противника, а также для борьбы с тактическими баллистическими, авиационными ракетами и другими элементами высокоточного оружия в полете, поражения надводных и обстрела наземных радиоконтрастных целей. ЗРК "Бук-М2" может применяться для противовоздушной обороны войск (войсковых объектов), в различных формах боевых действий, административно-промышленных объектов и территорий страны.
Головной разработчик комплекса - НИИ Приборостроения имени В.В. Тихомирова (Главный конструктор - Е.А. Пигин). ЗРК 9К317 "Бук-М2" предназначался для замены в частях ПВО зенитных комплексов "Куб" и "Бук" предыдущих поколений и был принят на вооружение в начале 90-х годов прошлого века. Однако, сложная экономическая обстановка, сложившаяся в стране, не позволила развернуть его серийное производство. С целью экономии средств в качестве промежуточного варианта разработчиками был предложен вариант модернизации комплекса 9К37 "Бук-М1" с использованием новой ракеты 9М317 из состава 9К317 "Бук-М2". Этот промежуточный вариант получил обозначение "Бук-М1-2" .
Работы по совершенствованию комплекса "Бук-М2" продолжались и в 2008г. Ульяновский механический завод (УМЗ) начал серийное производство современного варианта комплекса 9К317 "Бук-М2", который и начал поступать в войска.
Параллельно, с учетом требований требований иностранных заказчиков, был разработан экспортный вариант "Бук-М2Э" - "Урал". Впервые экспортный вариант был представлен на выставке МАКС-2007. Сообщалось, о заключении контракта с Сирией на поставку ЗРК "Бук-М2Э".
На авиакосмическом салоне МАКС-2011 был представлен комплекс 9К317Э "Бук-М2Э", боевые машины которого выполнены на колесном шасси МЗКТ-6922 (см. фото1 , фото2 , фото3 , фото4 ).
Код НАТО - SA-17 "Grizzly".
Состав
Состав комплекса 9К317 "Бук-М2":
- боевые средства
- зенитные управляемые ракеты 9М317 (см. фото ),
- самоходные огневые установки (СОУ) 9А317 и 9А318 (буксируемая),
- пускозаряжающие установки (ПЗУ) 9А316 и 9А320;
- средства управления
- командный пункт 9С510,
- радиолокационная станция обнаружения целей 9С18М1-3,
- радиолокационная станция подсвета и наведения ракет (РПН) 9С36.
В комплексе 9К317 предусмотрено использование огневых секций двух типов:
- до 4-х секций в составе 1 СОУ и 1 ПЗУ, обеспечивающих одновременный обстрел до 4 целей (высота рельефа до 2м);
- до 2-х секции в составе 1 РПН 9С36 и 2 ПЗУ, обеспечивающих одновременный обстрел до 4 целей (высота рельефа до 20м).
Время готовности с марша: 1-я секция - 5 мин; 2-я секция - 10-15 мин. Для смены позиций с включенной аппаратурой требуется всего 20 секунд.
Зенитная управляемая ракета 9М317 . Ракета 9М317 имеет расширенную зону поражения до 45-50км по дальности и до 25 км - по высоте и параметру, а также большую номенклатуру поражаемых целей. В ней предусматривается использование инерциально-корректируемой системы управления с новой полуактивной доплеровской радиолокационной ГСН 9Э420 (см. фото ). Боевая часть: стержневая, масса - 70 кг, радиус зоны поражения целей - 17 м. Скорость полета - до 1230 м/с, перегрузка - до 24 g. Масса ракеты - 715 кг. Размах крыла - 860 мм. Двигатель - двухрежимный РДТТ. Ракета имеет высокий уровень надежности, полностью собранная и снаряженная ракета не требует проверок и настроек в течение всего срока эксплуатации - 10 лет.
Зенитная управляемая ракета 9М317 применяется для комплектации ЗРК БУК-М1-2 и ЗРК БУК-М2Э и предназначена для поражения современных и перспективных маневрирующих самолётов тактической и стратегической авиации, вертолётов огневой поддержки, в том числе зависающих, тактических баллистических, крылатых и авиационных ракет, а также надводных и наземных радиоконтрастных целей. Может размещаться на установках с колёсными или гусеничными шасси.
Ракета 9М317 поставляется в эксплуатацию в стеклопластиковом транспортном контейнере, полностью готовая к боевому применению, и не требует проверок бортовой аппаратуры в течение всего установленного срока эксплуатации. Ракета всеклиматического исполнения и допускает эксплуатацию и боевое применение в любое время года и суток после воздействия и при воздействии на нее атмосферных осадков при температуре окружающего воздуха от минус 50ºС до плюс 50°С, относительной влажности 98% при плюс 35°С.
Самоходная огневая установка 9А317
(см. фото ) выполнена на гусеничном шасси ГМ-569. В процессе боевой работы СОУ осуществляет обнаружение, опознавание, автосопровождение и распознавание типа цели, выработку полетного задания, решение пусковой задачи, пуск ракеты, подсвет цели и передачу команд радиокоррекции на ракету, оценку результатов стрельбы. СОУ может вести обстрел целей как в составе зенитного ракетного комплекса при целеуказании от командного пункта, так и автономно в заранее определенном секторе ответственности.
Радиолокационная станция СОУ 9А317, в отличие от предыдущих вариантов комплекса, выполнена на базе фазированной антенной решетки с электронным сканированием луча. Зона обнаружения целей: по азимуту - ±45°, по углу места - 70°, по дальности - 120км (ЭПР=1-2 м2, высота - 3 км), 18-20 км (ЭПР=1-2 м2, высота - 10-15 м). Зона сопровождения цели: по азимуту - ±60°, по углу места - от -5 до +85°. Число обнаруживаемых целей - 10. Число обстреливаемых целей - 4. СОУ 9А317 оснащается оптико-электронной системой на базе субматричного тепловизионного и ПЗС-матричного телевизионного каналов, что обеспечивает возможность всесуточной работы и существенно повышает помехозащищенность и живучесть ЗРК. Число ракет на установке - 4. Время реакции - 5 с. Время готовности после смены позиции - 20 с. Вес - 35 т. Габариты - 8х3,3х3,8 м. Экипаж - 4 чел.
Пускозаряжающая установка 9А316
выполнена на гусеничном шасси ГМ-577, буксируемая 9А320 - на колесном полуприцепе с тягачом КрАЗ (автопоезд 9001).. Число ракет: на пусковых опорах - 4, на транспортных опорах - 4. Время самозаряжания - 15 мин. Время заряжания СОУ - 13 мин. Грузоподъемность крана - 1000 кг. Вес - 38/35 т. Габариты - 8х3,3х3,8 м. Экипаж - 4 чел.
Командный пункт 9С510 (см. фото ). Шасси - гусеничное ГМ-579 / колесное на полуприцепе с тягачом КрАЗ (автопоезд 9001). Количество сопровождаемых трасс - до 60 (50-80). Количество выдаваемых целеуказаний - 16-36. Количество управляемых секций - до 6. Время реакции - 2 с. Вес - 30/25 т. Габариты - 8х3,3х3,8 м. Экипаж - 6 чел.
РЛС подсвета целей и наведения ракет 9С36 (см. фото1 , фото2 , фото3 ) с поднимающимся на высоту до 22м антенным постом обеспечивает поражение целей, летящих на малых и предельно малых высотах, в условиях лесистой и пересеченной местности. Тип антенны - фазированная решетка с электронным сканированием. Станция размещена на гусеничном шасси или на колесном на полуприцепе с тягачом КрАЗ (автопоезд 9001). Зона обнаружения целей: по азимуту - ±45°, по углу места - 70°, по дальности - 120 км (ЭПР=1-2м2, высота - 3 км), 30-35 км (ЭПР=1-2м2, высота - 10-15м). Зона сопровождения цели: по азимуту - ±60°, по углу места - от -5 до +85°. Число обнаруживаемых целей - 10. Число обстреливаемых целей - 4. Скорость ветра - до 30 м/с. Вес на гусеничном шасси - 36т, на колесном - 30т. Габариты - 8х3,3х3,8 м. Экипаж - 4 чел.
РЛС обнаружения целей 9С18М1-3 (см. фото1 , фото2 , фото3 , фото4 , фото5 ). Трехкоординатная когерентно-импульсная обзорная РЛС 9С18М1-3 сантиметрового диапазона с электронным сканированием луча в вертикальной плоскости предназначена для сканирования воздушного пространства с последующей передачей данных (по телекодовой линии) для обработки в командный пункт 9С510. РЛС монтируется на гусеничном шасси ГМ-567М. Тип антенны - фазированная волноводно-щелевая решетка, сканирование по азимуту - механически, по углу места - электронно. Зона обнаружения целей: по азимуту - 360°, по углу места - 50°, по дальности - 160 км (ЭПР=1-2м 2). Период обзора - 4,5-6 сек. От помех станция защищается автоматически при помощи мгновенной перестройки частотных импульсов, а также блокирования интервалов дальности. От бликов земли и подстилающей поверхности или других помех пассивного характера РЛС защищена при помощи компенсации потерь на направление, скорость ветра и селективность реальных целей. Общий вес РЛС - 30т. Боевой расчет 3 человека. Время перевода из походного положения в боевое и обратно - не более 5 минут. Габариты - 8х3,3х3,8 м.
ЗРК "Бук-М2Э" по сравнению с базовой моделью был дополнительно модернизирован по следующим направлениям:
- в боевые средства комплекса внедрены современные специализированные цифровые вычислительные машины (СЦВМ), которые благодаря высокой производительности и объему памяти, обеспечивают не только решение боевых задач, но и функционирование режимов тренажа и подготовки экипажей средств комплекса;
- телеоптический визир (ТОВ) заменен на теле-тепловизионную систему, обеспечивающую обнаружение, захват и автоматическое сопровождение целей в пассивном режиме как в ночных, так и сложных погодных условиях;
- система документирования работы комплекса заменена на Интегрированную (встроенную) систему объективного контроля (ИСОК) на основе современных компьютерных технологий;
- аппаратура обработки сигналов и индикации переведена на процессорную обработку с выводом информации на жидкокристаллические мониторы;
- средства связи заменены на современные цифровые радиостанции, обеспечивающие прием - передачу как речевой информации, так и кодированных данных целеуказания и целераспределения;
- рабочие места операторов с индикаторами на основе электронно-лучевых трубок (ЭЛТ) заменены на автоматизированные рабочие места.
Комплекс 9К317 может эксплуатироваться в различных климатических зонах, для этого машины оборудованы кондиционерами. Комплекс может транспортироваться без ограничения скорости и расстояния железнодорожным, воздушным и водным транспортом.
С конца семидесятых годов одним из основных средств войсковой противовоздушной обороны являются зенитные ракетные комплексы семейства «Бук». К настоящему времени было создано и принято на вооружение несколько модификаций такой техники, которые используются до настоящего времени и сохранят свое место в войсках в ближайшем будущем.
ЗРК 9К37 «Бук»
Разработка новых зенитных систем семейства «Бук» началась в соответствии с постановлением Совмина СССР от 13 января 1972 года. Постановлением определялись организации, занятые в проекте, и основные требования к нему. Согласно первому техническому заданию, перспективный ЗРК должен был заменить в войсках существующий комплекс 2К12 «Куб». Кроме того, требовалось создать ракету, пригодную для использования как в составе комплекса «Бук», так и в морской зенитной системе М-22 «Ураган».
Перспективный зенитный комплекс предназначался для оснащения войсковой противовоздушной обороны, что сказалось на требованиях к нему. От разработчиков требовалось смонтировать все агрегаты комплекса на самоходном шасси и обеспечить возможность работы в одних боевых порядках с танками и другой бронетехникой. Комплекс должен был бороться с аэродинамическими целями, летящими на скоростях до 800 м/с на малых и средних высотах на дальностях до 30 км. Также требовалось обеспечить возможность поражения цели, маневрирующей с перегрузкой до 10-12 единиц и использующей системы радиоэлектронного противодействия. В перспективе планировалось «научить» комплекс бороться с оперативно-тактическими баллистическими ракетами.

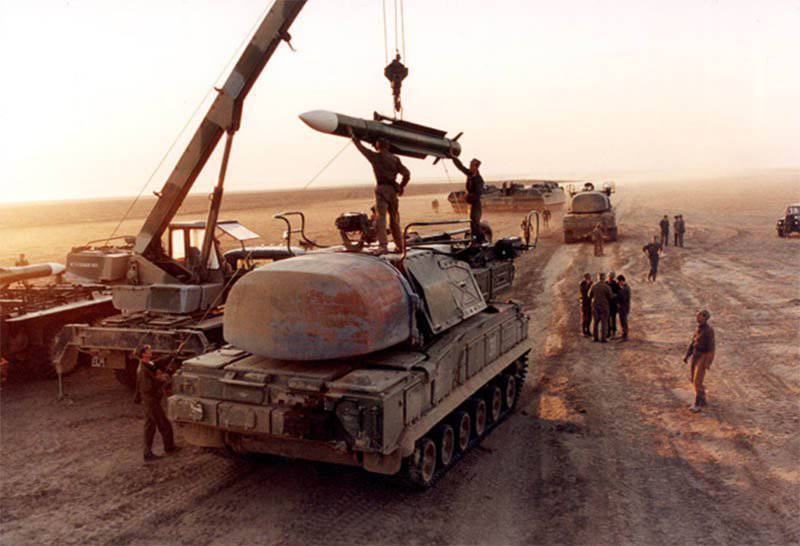

Самоходная огневая установка комплекса "Бук-М1"
Головным разработчиком ЗРК 9К37 «Бук» был выбран Научно-исследовательский институт Приборостроения (НИИП). Кроме того, к проекту был привлечен ряд других организаций, в том числе НКО «Фазотрон» Минрадиопрома и Машиностроительное конструкторское бюро «Старт». Главным конструктором всего зенитного комплекса был назначен А.А. Растов. Созданием командного пункта комплекса руководил Г.Н. Валаев, которого позже сменил В.И. Сокиран. Самоходная огневая установка разрабатывалась под руководством В.В. Матяшева, а руководителем работ по полуактивной головке самонаведения был И.Г. Акопян. К созданию станции обнаружения и целеуказания были привлечены сотрудники НИИ измерительных приборов во главе с А.П. Ветошко (позже этими работами руководил Ю.П. Щекотов).
Завершить все работы по созданию комплекса 9К37 планировалось к середине 1975 года. Однако весной 74-го было принято решение разделить работы по проекту на два самостоятельных направления. В соответствии с постановлением Совмина от 22 мая 1974 года следовало продолжить создание нового ЗРК в два этапа. Сначала следовало довести до серийного производства новую ракету 3М38 и самоходную огневую установку (СОУ). При этом последняя должна была иметь возможность использовать имеющиеся ракеты 9М9М3 комплекса «Куб-М3», а также строиться с использованием компонентов существующей системы.
Предполагалось, что уже осенью 1974 года комплекс 9К37-1 «Бук-1» выйдет на испытания, а разработка «полноценного» ЗРК 9К37, основанного на новых комплектующих, продолжиться по ранее установленному графику. Подобный подход к созданию новых зенитных систем должен был обеспечить скорейшее начало производства и поставок новой техники, способной значительно повысить боевой потенциал подразделений сухопутных войск.
В состав комплекса 9К37 вошли несколько основных компонентов. Для слежения за воздушной обстановкой предлагалось использовать станцию обнаружения и целеуказания (СОЦ) 9С18 «Купол», для запуска ракет следовало использовать самоходную огневую установку (СОУ) 9А310 и пуско-заряжающую установку (ПЗУ) 9А39. Координация действий комплекса должна была осуществляться командным пунктом 9С470. Средством поражения целей являлась зенитная управляемая ракета (ЗУР) 9М38.

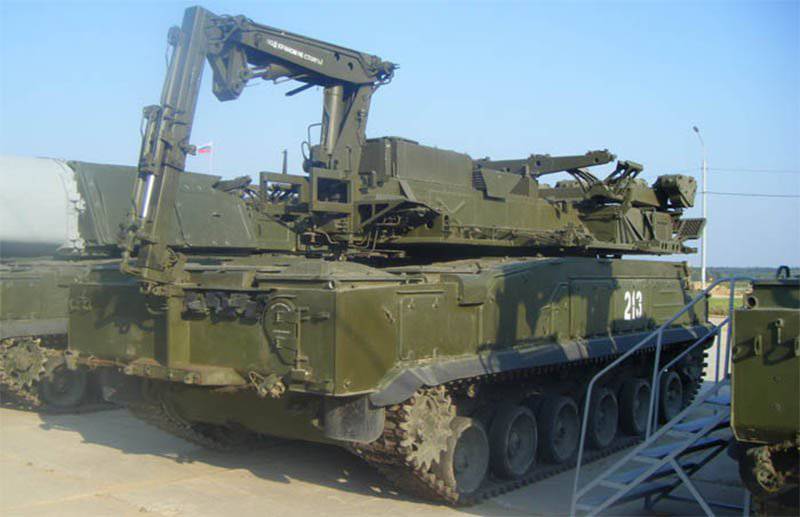

Пуско-заряжающая установка 9А39 комплекса "Бук"
СОЦ 9С18 «Купол» представляла собой самоходную машину на гусеничном шасси, оснащенную трехкоординатной когерентно-импульсной радиолокационной станцией, предназначенной для слежения за обстановкой и выдачи данных о целях на командный пункт. На крыше базового шасси устанавливалась поворотная антенна с электрическим приводом. Максимальная дальность обнаружения целей достигала 115-120 км. В случае с низколетящими целями этот параметр серьезно сокращался. Так, летящий на высоте 30 м самолет мог засекаться только с 45 км. Аппаратура СОЦ имела возможность автоматической перестройки рабочей частоты для сохранения работоспособности при использовании противником активных помех.
Главной задачей станции «Купол» был поиск целей и передача данных на командный пункт. При периоде обзора 4,5 с обеспечивалась передача 75 отметок. Командный пункт 9С470 был выполнен на базе самоходного шасси и оснащен всей необходимой аппаратурой для обработки информации и выдачи целеуказания пусковым установкам. Расчет командного пункта состоял из шести человек. Для этого машина 9С470 оснащалась аппаратурой связи и обработки данных. Оборудование командного пункта позволяло за один период обзора СОЦ обрабатывать сообщения о 46 целях на дальностях до 100 км и высотах до 20 км. Обеспечивалась выдача огневым установкам информации о шести целях.
Основным средством атаки самолетов противника должна была стать самоходная огневая установка 9А310. Эта машина представляла собой дальнейшее развитие СОУ 9А38 комплекса «Бук-1». На самоходном гусеничном шасси устанавливалась поворотная пусковая установка с четырьмя направляющими для ракет и набором специального радиоэлектронного оборудования. В передней части пусковой установки имелась РЛС сопровождения цели, также использовавшаяся для наведения ракет.
Для перевозки дополнительного боекомплекта и зарядки СОУ в состав ЗРК «Бук» была включена пуско-заряжающая установка 9А39. Эта машина на гусеничном шасси предназначена для перевозки восьми ракет и перезарядки пусковой установки СОУ 9А310. Ракеты перевозились на четырех неподвижных ложементах и специальной пусковой установке. В зависимости от имеющейся ситуации расчет машины мог перегружать ракеты с пусковой установки на СОУ либо производить пуск самостоятельно. При этом, однако, из-за отсутствия собственной РЛС сопровождения требовалось внешнее целеуказание. Для перегрузки ракет предусматривался специальный кран.
Ракета 9М38 была выполнена по одноступенчатой схеме. Она имела цилиндрический корпус большого удлинения с оживальным головным обтекателем. В средней части корпуса предусматривались Х-образные крылья малого удлинения, в хвосте – рули аналогичной конструкции. Ракета со стартовым весом 690 кг и длиной 5,5 м оснащалась полуактивной радиолокационной головкой самонаведения, осколочно-фугасной боевой частью и двухрежимным твердотопливным двигателем. Во избежание изменения центровки по мере выгорания заряда двигатель разместили в центральной части корпуса и оснастили длинным соплом-газоходом.
Схема ЗУР 9М38
Новый зенитный ракетный комплекс 9К37 «Бук» позволял атаковать цели на дальностях до 30 км и высотах до 20 км. Время реакции составляло 22 с. На подготовку к работе требовалось около 5 минут. Ракета, разгоняющаяся в полете до 850 м/с, могла поражать цель типа «истребитель» с вероятностью до 0,9. Поражение вертолета одной ракетой обеспечивалось с вероятностью до 0,6. Вероятность уничтожение крылатой ракеты первой ЗУР не превышала 0,5.
Совместные испытания нового ЗРК стартовали в ноябре 1977 года и продолжались до весны 1979-го. Площадкой для испытаний стал полигон Эмба. В ходе испытаний отрабатывалась боевая работа комплекса в различных условиях и по различным условным целям. В частности, для слежения за воздушной обстановкой использовались штатные средства (СОЦ 9С18) или другие подобные станции. В ходе испытательных пусков производилась атака учебных целей с использованием радиовзрывателя боевой части. В случае непоражения цели осуществлялся запуск второй ракеты.
В ходе испытаний было установлено, что новый ЗРК 9К37 имеет ряд важных преимуществ перед существующей техникой. Состав радиоэлектронного оборудования СОЦ и СОУ обеспечивал большую надежность обнаружения целей за счет одновременного слежения за воздушной обстановкой. Комплекс с шестью машинами 9А310 мог одновременно атаковать до шести целей. При этом не исключалась возможность одновременного выполнения нескольких боевых задач за счет собственной аппаратуры самоходных огневых установок. Обновленный состав оборудования различных элементов комплекса, в том числе ракеты, обеспечивал большую помехозащищенность. Наконец, ракета несла боевую часть большего веса, что позволяло увеличить вероятность поражения цели.
По результатам испытаний и доработок ЗРК 9К37 «Бук» в 1990 году был принят на вооружение. В составе противовоздушной обороны сухопутных войск новые комплексы использовались в составе зенитных ракетных бригад. В каждое такое соединение включался один бригадный пункт управления из состава АСУ «Поляна-Д4», а также четыре дивизиона. В составе дивизиона имелся собственный командный пункт 9С470, станция обнаружения и целеуказания 9С18 и три батареи с двумя СОУ 9А310 и одной ПЗУ 9А39 в каждой. Кроме того, в бригадах имелись подразделения связи, технического обеспечения и обслуживания.
ЗРК 9К37-1 «Бук-1»/«Куб-М4»
В связи с необходимостью скорейшего начала перевооружения подразделений ПВО сухопутных войск в 1974 году было решено разработать упрощенный вариант комплекса 9К37, построенный с использованием существующих узлов и агрегатов. Предполагалось, что новые ЗРК, получившие название 9К37-1 «Бук-1», смогут дополнить в войсках имеющиеся системы «Куб-М3». Так, в составе каждой из пяти батарей полка должна была присутствовать новая самоходная огневая установка 9А38 комплекса «Бук-1».
Пуско-заряжающие установки
Подсчеты показывали, что стоимость одной машины 9А38 будет составлять около трети затрат на все остальные средства батареи, однако в таком случае удастся обеспечить заметный рост боевых возможностей. Число целевых каналов полка можно было увеличить с 5 до 10, а количество готовых к применению ракет вырастало с 60 до 75. Таким образом, модернизация подразделений ПВО с помощью новых боевых машин полностью окупалась.
По своей архитектуре СОУ 9А38 мало отличалась от машины 9А310. На гусеничном шасси смонтировали поворотную платформу с пусковой установкой и радиолокационной станцией обнаружения, сопровождения и подсветки 9С35. Пусковая установка САУ 9А38 имела сменные направляющие для использования ракет двух типов. В зависимости от обстановки, боевой задачи и имеющихся ресурсов комплекс мог использовать новые ракеты 9М38 или имеющиеся в войсках 9М9М3.
Государственные испытания ЗРК 9К37-1 стартовали в августе 1975 года и проводились на полигоне Эмба. В испытаниях использовалась новая СОУ 9А38 и существующие машины иных типов. Обнаружение целей осуществлялось при помощи самоходной установки разведки и наведения 1С91М3 комплекса «Куб-М3», а ракеты запускались с СОУ 9А38 и 2П25М3. Применялись ракеты всех доступных типов.
В ходе испытаний было установлено, что РЛС 9С35 самоходной огневой установки 9А38 способна самостоятельно засекать воздушные цели на дистанциях до 65-70 км (при высотах не менее 3 км). При полете цели на высоте не более 100 м максимальная дальность обнаружения сокращалась до 35-40 км. При этом реальные параметры обнаружения целей зависели от ограниченных возможностей техники из состава «Куб-М3». Боевые характеристики, такие как дальность или высота поражения цели, зависели от типа используемой ракеты.
СОУ комплекса "Бук-М1"
Новый ЗРК 9К37-1 в составе самоходной огневой установки 9А38 и ракеты 9М38 был принят на вооружение в 1978 году. В рамках принятия на вооружение комплекс «Бук-1» получил новое обозначение. Поскольку СОУ и ракета фактически являлись лишь дополнением к существующим средствам комплекса «Куб-М3», комплекс с использованием машины 9А38 получил обозначение 2К12М4 «Куб-М4». Таким образом, ЗРК 9К37-1, являясь упрощенной версией комплекса «Бук», формально был отнесен к предыдущему семейству «Куб», на то время являвшимся основой систем ПВО сухопутных войск.
ЗРК «Бук-М1»
30 ноября 1979 года вышло новое постановление Совмина, которое требовало разработать новый вариант ЗРК «Бук». На этот раз следовало повысить боевые характеристики комплекса, а также повысить уровень защиты от помех и противорадиолокационных ракет. К началу 1982 года организации, занятые в разработке проекта, завершили создание обновленных элементов комплекса, за счет которых планировалось повысить основные параметры системы.
В проекте «Бук-М1» было предложено обновить бортовое оборудование нескольких машин, что позволяло повысить их характеристики. При этом модернизированный комплекс не имел существенных отличий от существующего. Благодаря этому различные машины из состава ЗРК «Бук» и «Бук-М1» были взаимозаменяемы и могли работать в составе одного подразделения.
В новом проекте были доработаны все основные элементы комплекса. ЗРК «Бук-М1» должен был использовать для обнаружения целей модернизированную СОЦ 9С18М1 «Купол-М1». На гусеничном шасси теперь предлагалось монтировать новую радиолокационную станцию с фазированной антенной решеткой. С целью повышения степени унификации машин ЗРК было решено строить станцию «Купол-М1» на базе шасси ГМ-567М, аналогичном используемому в составе других элементов комплекса.
Станция обнаружения и целеуказания 9С18М1 комплекса "Бук-М1"
Для обработки информации, полученной с СОЦ, теперь предлагалось использовать обновленный командный пункт 9С470М1 с новым составом оборудования. Модернизированный командный пункт обеспечивал одновременный прием данных с СОЦ комплекса и от пункта управления ПВО дивизии. Кроме того, предусматривался режим тренировки, позволявший производить обучение расчетов всех средств комплекса.
Самоходная огневая установка 9А310М1 ЗРК «Бук-М1» получила обновленную РЛС сопровождения и подсвета. За счет новой аппаратуры удалось на 25-30% увеличить дальность захвата цели. До 0,6 была повышена вероятность распознавания аэродинамических и баллистических целей. Для повышения помехозащищенности СОУ имела 72 литерные частоты подсвета, т.е. вдвое больше, чем у базовой 9А310.
Внедренные нововведения сказались на боевой эффективности комплекса. При сохранении общих параметров дальности и высоты поражения целей, а также без использования новой ракеты, вероятность поражения вражеского истребителя одной ЗУР выросла до 0,95. Вероятность поражения вертолета осталась на прежнем уровне, а аналогичный параметр для баллистических ракет вырос до 0,6.
С февраля по декабрь 1982 года на полигоне Эмба проводились испытания модернизированного ЗРК 9К37 «Бук-М1». Проверки показали заметный рост основных характеристик в сравнении с существующими комплексами, что позволяло принять новую систему на вооружение. Официальное принятие комплекса на вооружение войск ПВО сухопутных войск состоялось в 1983 году. Серийное производство модернизированной техники велось на предприятиях, ранее участвовавших в строительстве комплексов «Бук» первых двух моделей.
Командный пункт 9С470 комплекса "Бук-М1-2"
Серийная техника нового типа эксплуатировалась в зенитных бригадах сухопутных войск. Элементы комплекса «Бук-М1» распределялись по нескольким батареям. Несмотря на модернизацию отдельных средств комплекса, штатная организация зенитных подразделений не менялась. Кроме того, при необходимости допускалось одновременное использование машин комплексов «Бук» и «Бук-М1» в одних подразделениях.
ЗРК «Бук-М1» стал первой системой своего семейства, предлагавшейся иностранным заказчикам. Комплекс поставлялся зарубежным армиям под названием «Ганг». К примеру, в 1997 году несколько комплексов были переданы Финляндии в рамках погашения государственного долга.
ЗРК 9К317 «Бук-М2»
Еще в конце восьмидесятых годов завершилась разработка обновленного ЗРК семейства «Бук» с новой ракетой 9М317, получившего обозначение 9К317 «Бук-М2». За счет нового управляемого боеприпаса планировалось значительно повысить дальность и высоту поражения целей. Кроме того, на характеристиках системы должно было сказаться использование ряда нового оборудования, устанавливаемого на разных машинах комплекса.
К сожалению, экономическая обстановка в стране не позволила принять на вооружение новый комплекс в конце восьмидесятых или начале девяностых. Вопрос обновления техники подразделений ПВО в итоге был решен за счет «переходного» комплекса «Бук-М1-2». Одновременно с этим продолжалось развитие системы 9К317. Работы по обновленному проекту «Бук-М2» и его экспортной версии «Бук-М2Э» продолжались до середины двухтысячных годов.
СОУ комплекса "Бук-М2"
Главным нововведением проекта «Бук-М2» стала новая управляемая ракета 9М317. Новая ЗУР отличалась от 9М38 крыльями меньшей длины, доработанной конструкцией корпуса и стартовым весом порядка 720 кг. За счет изменения конструкции и использования нового двигателя удалось увеличить максимальную дальность стрельбы до 45 км. Максимальная высота полета атакуемой цели выросла до 25 км. Для расширения боевых возможностей корпуса ракета получила возможность отключения дистанционного взрывателя с подрывом боевой части по команде контактного. Подобный режим работы предлагается для использования ракеты против наземных или надводных целей.
Комплекс 9К317 получил обновленную СОУ типа 9А317 на базе гусеничного шасси ГМ-569. Общая архитектура огневой установки осталась прежней, но новая машина строится на базе современной элементной базы и нового оборудования. Как и прежде, СОУ способна самостоятельно находить и сопровождать цель, производить пуск ракеты 9М317 и отслеживать ее траекторию, при необходимости внося коррективы при помощи радиокомандной системы.
СОУ 9А317 оснащена радиолокационной станцией сопровождения и подсвета с фазированной антенной решеткой. Станция способна следить за целями в секторе шириной 90° по азимуту и от 0° до 70° по углу места. Обеспечивается обнаружение целей на дальностях до 20 км. В режиме сопровождения цель может находиться в пределах сектора шириной 130° по азимуту и от -5° до +85° по углу места. Станция одновременно засекает до 10 целей и может обеспечивать одновременную атаку четырех.
Для повышения характеристик комплекса и обеспечения работы в сложных условиях самоходная огневая установка имеет оптико-электронную систему с дневным и ночным каналами.
Пуско-заряжающая установка комплекса "Бук-М2"
Комплекс «Бук-М2» может комплектоваться двумя типами пуско-заряжающей установки. Разработана самоходная машина на базе шасси ГМ-577 и буксируемая с автомобильным тягачом. Общая архитектура осталась прежней: четыре ракеты располагаются на пусковой установке и могут быть запущены либо перегружены на СОУ. Еще четыре перевозятся на транспортных ложементах.
В состав модернизированного комплекса вошел новый командный пункт 9С510 на базе шасси ГМ-579 или на буксируемом полуприцепе. Автоматика командного пункта может принимать информацию от средств наблюдения и сопровождать до 60 трасс одновременно. Имеется возможность выдачи целеуказания по 16-36 целям. Время реакции не превышает 2 с.
Основным средством обнаружения целей в составе ЗРК «Бук-М2» является СОЦ 9С18М1-3, представляющая собой дальнейшее развитие систем семейства. Новая РЛС оснащена фазированной антенной решеткой с электронным сканированием и способна производить обнаружение воздушных целей на дальностях до 160 км. Предусматриваются режимы работы, обеспечивающие обнаружение целей при использовании противником активных и пассивных помех.
В состав самоходных/буксируемых средств комплекса «Бук-М2» было предложено ввести т.н. станцию подсвета целей и наведения ракет. Новая машина 9С36 представляет собой гусеничное шасси или буксируемый полуприцеп с антенным постом на выдвижной мачте. Подобное оборудование позволяет поднять антенну с фазированной решеткой на высоту до 22 м и тем самым повысить характеристики РЛС. За счет сравнительно большой высоты обеспечивается обнаружение целей на дальностях до 120 км. По характеристикам сопровождения и наведения станция 9С36 соответствует РЛС самоходных огневых машин. С ее помощью обеспечивается сопровождение 10 целей и одновременный обстрел 4.
Все нововведения и изменения состава комплекса позволили значительно улучшить его характеристики. Максимальная дальность перехвата цели заявлена на уровне 50 км, максимальная высота –25 км. Наибольшая дальность достигается при атаке неманеврирующих самолетов. Перехват оперативно-тактических баллистических ракет может осуществляться на дальностях до 20 км и высотах до 16 км. Также имеется возможность уничтожения вертолетов, крылатых и противорадиолокационных ракет. При необходимости расчет ЗРК может атаковать надводные или радиоконтрастные наземные цели.
РЛС подсвета целей и наведения ракет 9С36 комплекса "Бук-М2". Антенна поднята в рабочее положение
Первый вариант проекта 9К317 был разработан еще в конце восьмидесятых годов, но тяжелое экономическое положение не позволило принять новый ЗРК на вооружение. Эксплуатация этого комплекса в войсках началась только в 2008 году. К этому времени ЗРК прошел некоторые доработки, которые позволили дополнительно повысить его характеристики.
ЗРК «Бук-М1-2»
Многочисленные экономические и политические проблемы не позволили принять на вооружение и поставить в серию новый ЗРК 9К317. По этой причине в 1992 году было принято решение разработать упрощенный «переходный» вариант комплекса, который использовал бы некоторые элементы «Бука-2», но был бы проще и дешевле. Подобный вариант ЗРК получил обозначения «Бук-М1-2» и «Урал»».
Модернизированный ЗРК «Урал» включает в себя несколько обновленных машин, представляющих собой дальнейшее развитие техники старых типов. Для запуска ракет и подсвета цели предлагалась СОУ 9А310М1-2, работающая совместно с пуско-заряжающей машиной 9А38М1. СОЦ осталась прежней – комплекс «Бук-М1-2» должен был использовать станцию 9С18М1. Вспомогательные средства комплекса не претерпели серьезных изменений.
С целью повышения скрытности работы и, как следствие, живучести, а также для расширения круга решаемых задач самоходная огневая установка получила возможность пассивного пеленгования цели. Для этого предлагалось использовать телевизионно-оптический визир и лазерный дальномер. Подобное оборудование следовало использовать при атаке наземных или надводных целей.
Модернизация различных элементов комплекса и создание новой ракеты позволило значительно увеличить размеры зоны обстрела целей. Кроме того, выросла вероятность поражения аэродинамической или баллистической цели одной ракетой. Появилась полноценная возможность использования СОУ 9А310М1-2 в качестве самостоятельного средства противовоздушной обороны, способного без сторонней помощи находить и уничтожать воздушные цели.
ЗРК «Бук-М1-2» был принят на вооружение российской армии в 1998 году. В дальнейшем были подписаны несколько контрактов на поставку подобной техники отечественным и зарубежным заказчикам.
ЗРК «Бук-М2Э»
Во второй половине двухтысячных годов был представлен экспортный вариант комплекса «Бук-М2» под обозначением 9К317Э «Бук-М2Э». Он представляет собой доработанный вариант базовой системы, имеющий некоторые отличия в составе радиоэлектронного и вычислительного оборудования. За счет некоторых доработок удалось улучшить некоторые показатели системы, прежде всего связанные с ее эксплуатацией.
СОУ "Бук-М2Э" на колесном шасси
Главные отличия экспортной версии комплекса от базовой заключаются в модернизации электронной аппаратуры, проведенной с широким использованием современных цифровых вычислительных машин. За счет высокой производительности подобное оборудование позволяет не только выполнять боевые задачи, но и работать в тренировочном режиме для подготовки расчетов. Информация о работе систем и воздушной обстановке теперь выводится на жидкокристаллические мониторы.
Вместо исходного телеоптического визира в состав оборудования для наблюдения была введена теле-тепловизионная система. Она позволяет находить и брать на автоматическое сопровождение цели в любое время суток и в любых погодных условиях. Также были обновлены средства связи, оборудование документирования работы комплекса и ряд других систем.
Самоходная огневая машина комплекса 9К317Э может строиться на гусеничном или колесном шасси. Несколько лет назад был представлен вариант такой боевой машины на базе колесного шасси МЗКТ-6922. Благодаря этому потенциальный заказчик может выбрать шасси, полностью соответствующее его требованиям по подвижности ЗРК.
ЗРК «Бук-М3»
Несколько лет назад было объявлено о создании нового зенитного ракетного комплекса семейства «Бук». ЗРК 9К37М3 «Бук-М3» должен стать дальнейшим развитием семейства с повышенными характеристиками и боевыми возможностями. По некоторым данным, выполнить требования предлагалось путем замены оборудования комплекса «Бук-М2» новой современной цифровой аппаратурой.
Предполагаемый облик СОУ комплекса "Бук-М3"
По имеющимся данным, средства комплекса «Бук-М3» получат набор нового оборудования с повышенными характеристиками. Боевые качества планируется повышать за счет использования новой ракеты в сочетании с доработанной самоходной огневой установкой. Вместо открытой пусковой установки новая СОУ должна получить подъемные механизмы с креплениями для транспортно-пусковых контейнеров. Новая ракета 9М317М будет поставляться в контейнерах и запускаться из них. Среди прочего подобные изменения комплекса позволят увеличить готовый к применению боекомплект.
На имеющемся фото СОУ комплекса «Бук-М3» изображена машина на базе гусеничного шасси с поворотной платформой, на которой закреплены два качающихся пакета с шестью контейнерами ракет на каждом. Таким образом, без кардинальной переработки конструкции СОУ удалось вдвое увеличить боекомплект, готовый к стрельбе.
Подробные характеристики ЗРК «Бук-М3» пока остаются неизвестными. Отечественные средства массовой информации со ссылкой на неназванные источники сообщали, что новая ракета 9М317М позволит атаковать цели на дальностях до 75 км и поражать их одной ракетой с вероятностью не менее 0,95-0,97. Также сообщалось, что до конца текущего года опытный комплекс «Бук-М3» должен пройти весь комплекс испытаний, после чего будет принят на вооружение. Серийное производство и поставки новой техники в войска, таким образом, могут начаться в 2016 году.
По слухам, отечественная оборонная промышленность намерена продолжать развитие зенитных ракетных комплексов «Бук». Следующий ЗРК семейства, по некоторым данным, может получить обозначение «Бук-М4». Говорить о характеристиках этой системы пока рано. К настоящему времени, по-видимому, не определены даже общие требования к ней.
По материалам сайтов:
http://rbase.new-factoria.ru/
http://pvo.guns.ru/
http://nevskii-bastion.ru/
http://vz.ru/
http://lenta.ru/
Ctrl Enter
Заметили ошЫ бку Выделите текст и нажмите Ctrl+Enter
Комплекс 9К37 "Бук", ракета 9М38 - SA-11 GADFLY
Комплекс 9К37М1 "Бук-М1", ракета 9М38 - SA-11 GADFLY
Комплекс 9К37М1-2 "Бук-М1-2", ракеты 9М38 и 9М317 - SA-11 GADFLY
Зенитный ракетный комплекс средней дальности / ЗРК оперативного (армейского) звена ПВО сухопутных войск. Разработка комплекса велась НИИ Приборостроения им.В.В.Тихомирова. Главный конструктор ЗРК - А.А.Растов.
Разработка комплекса на замену войкового ЗРК "Куб" начата по Постановлению Совмина СССР от 13 января 1972 г. почти тем же составом предприятий, которые создавали ЗРК "Куб":
- . Научно-исследовательский институт Приборостроения имени В.В.Тихомирова (бывшее ОКБ-15 ГКАТ):
- - комплекс вцелом (главный конструктор А.А.Растов);
- - командный пункт 9С470 (ведущий конструктор Г.Н.Валаев, позже - В.И.Сокиран);
- - самоходные огневые установки 9А38 (ведущий конструктор В.В.Матяшев);
- - полуактивная радиолокационная ГСН 9Э50 ракеты 9М38 (ведущий конструктор И.Г.Акопян);
- . НИИ измерительный приборов (НИИИП) МРП - станция обнаружения и целеуказания 9С18 "Купол" (главный конструктор А.П.Ветошко, позже - Ю.П.Щекотов);
- . ОКБ "Новатор" - ракета 9М38 (главный конструктор Л.В.Люльев);
- . МКБ "Старт" (бывшее ОКБ-203 ГКАТ) - пуско-заряжающая установка 9А39 (главный конструктор А.И.Яскин);
- . ОКБ-40 Мытищинского машиностроительного завода (ММЗ) - шасси средств комплекса (главный конструктор Н.А.Астров);
Изначально планировалось завершить разработку ЗРК во втором квартале 1975 г., но когда стало ясно, что задача несколько сложнее, чем казалось, было принято решение разделить разработку ЗРК на два этапа (Постановлением Совмина СССР от 22 мая 1974 г.):
- . Первый этап предусматривал разработку ЗУР 9М38 и самоходной огневой установки 9А38 и включение их в качестве ЗРК 9К37-1 "Бук-1" в состав ЗРК 2К12 «Куб-М3». Предполагалось включить по одной самоходной огневой установке 9А38 в состав каждой батареи ЗРК "Куб-М3". Совместные испытания такого ЗРК планировалось начать в сентябре 1974 г. В такой комплектации ЗРК стал называться 2К12М4 "Куб-М4" и был принят на вооружение в 1978 г.
- . Второй этап предусматривал создание собственно ЗРК "Бук" в составе станции обнаружения 9С18, командного пункта 9С470, самоходной огневой установки 9А310, пуско-заряжающей установки 9А39 с зенитными управляемыми ракетами 9М38.
Испытания ЗРК 9К37-1 "Бук-1" проходили на полигоне в Эмбе с августа 1975 г. по октябрь 1976 г. в составе самоходной установки разведки и наведения (СУРН) 1С91М3, самоходной огневой установки (СОУ) 9А38, самоходной пусковой установки (СПУ) 2П25М3, с ракетами 3М9М3 и 9М38, с машиной технического обслуживания (МТО) 9В881. Под наименованием ЗРК 2К12М4 "Куб-М4" комплекс принят на вооружение ПВО сухопутных войск СССР в 1978 г. После начала серийного производства новый ЗРК поступал в войска.
Совместные испытания ЗРК "Бук" в полном составе (без средств ЗРК "Куб") подводились на полигоне Эмба с ноября 1977 г. по марта 1979 г. В 1980 г. ЗРК 9К37 "Бук" в полном составе был принят на вооружение.
ЗРК 9К37М1. Слева направо: командный пункт 9С470М1, СОЦ 9С18М1 "Купол-М1", СОУ 9А310М1, ПЗУ 9А39М1 и транспортная машина 9Т229 на шасси КрАЗ-255Б (фото Леонида Якутина, архив http://vpk-news.ru).
Производство . После принятия в 1978 г. на вооружение ЗРК "Бук-1" (в составе ЗРК "Куб-М4") на Ульяновском механическом заводе МРП начато серийное производство самоходных огневых установок 9А38. Производство ЗУР 9М38 велось на Долгопрудненском машиностроительном заводе. После принятия на вооружение ЗРК 9К37 "Бук" серийное производство КП 9С470, СОЦ 9С18 и СОУ 9А310 было развернуто на Ульяновском механическом заводе. Производство ПЗУ 9А39 было размещено на Свердловском машиностроительном заводе им Калинина.
Модернизация ЗРК 9К37 (9К37М1 "Бук-М1") была начата по Постановлению Совмина СССР от 30 ноября 1979 г. с целью повышения боевых возможностей и защищенности средств ЗРК от помех и противорадиолокационных ракет. Испытания модернизарованного варианта ЗРК 9К37М1 "Бук-М1" велись на полигоне Эмба с февраля по декабрь 1982 г. Было установлено, что новый ЗРК имеет бОльшую зону поражения, обеспечивает поражение крылатых ракет с вероятностью не ниже 0.4 и вертолетов с большей вероятностью, чем 9К37. После проведения испытаний в 1983 г. новый ЗРК принят на вооружение ПВО сухопутных войск СССР. Серийное производство велось той же кооперацией предприятий, которая производила компоненты ЗРК "Бук".
В 1994-1997 г.г. кооперацией предприятий во главе с НИИП им.В.В.Тихомирова проведена модернизация ЗРК "Бук-М1-2" с применением в составе комплекса новой ракеты и приданием ЗРК возможности поражения баллистических ракет типа "Ланс", высокоточных малоразмерных и наземных целей.
Назначения ЗРК
:
9К37-1 "Бук-1" / 2К12М4 "Куб-М4" - комплекс предназначен для усиления войсковых ЗРК типа 2К12М3 "Куб-М3" по канальности и по боезапасу ракет. Каждая батарея ЗРК "Куб" дополнялась одной самоходной огневой установкой 9А28, которая могла применяться как с ракетами 9М38 так и с ракетами 3М9М3. ЗРК принят на вооружение в 1978 г.
СОУ 9А38 с ракетами 3М9М3.
ЗРК 9К37 "Бук" - комплекс предназначен для ПВО войск и объектов от современных аэродинамических целей летящих со скоростями до 830 м/с на средних и малых высотах и маневрирующих с перегрузками до 10-12G на дальности до 30 км. Предполагалось, что ЗРК в перспективе сможет поражать тактические ракеты типа "Ланс".
ЗРК 9К37М1 "Бук-М1" - начата по Постановлению Совмина СССР от 30 ноября 1979 г. Цель модернизации - повышение боевых возможностей и защищенности средств ЗРК от помех и противорадиолокационных ракет. Средствами ЗРК обеспечено распознавание типов целей - самолетов, вертолетов и баллистических ракет. ЗРК принят на вооружение в 1983 г. Экспортное наименование "Ганг".
ЗРК 9К37М1-2 "Бук-М1-2" - модернизированный вариант ЗРК "Бук-М1". Комплекс предназначен для противовоздушной обороны войск и объектов от современных и перспективных высокоскоростных маневрирующих самолетов тактической и стратегической авиации, вертолётов огневой поддержки, в том числе зависающих, тактических баллистических, крылатых и авиационных ракет, в условиях массированного налёта с применением интенсивного радио- и огневого противодействия, а также поражения надводных и наземных целей и может применяться в системах противовоздушной, противоракетной и береговой обороны. Модернизированный вариант ЗРК "Бук-М1" с использованием радиоэлектронного оборудования нового поколения и с возможностью применения новой ракеты 9М317.
Состав комплекса
(дивизионный комплект):
| 9К37-1 "Бук-1" / 2К12М4 "Куб-М4"(состав батареи ЗРК) | 9К37 "Бук" | 9К37М1 "Бук-М1" | 9К37М1-2 "Бук-М1-2" (ист. - Зенитный
) |
|
| Командный пункт (КП) | 1 ед. - 9С470 | 1 ед. - 9С470М1 | 1 ед - 9С470М1-2 | |
| 1 ед. СУРН 1С91М3 | 1 ед - 9С18 "Купол" | 1 ед - 9С18М1 "Купол-М1" | 1 ед - 9С18М1-1 (в некоторых источниках 9С18М1-2) |
|
| 4 ед. СПУ 2П25М3 ЗРК "Куб" 1 ед. СОУ 9А38 (по 3 ЗУР) | 6 ед - 9А310 (по 4 ЗУР), организационно - 3 батареи | 6 ед - 9А310М1 (по 4 ЗУР), организационно - 3 батареи | 6 ед - 9А310М1-2 (по 4 ЗУР), организационно - 3 батареи | |
| Пуско-заряжающие установки (ПЗУ) | 3 ед - 9А39 (по 8 ЗУР, в т.ч. 4 ЗУР на пусковой установке), организационно - 3 батареи | 3 ед - 9А39М1 (по 8 ЗУР, в т.ч. 4 ЗУР на пусковой установке), организационно - 3 батареи | до 6 ед - 9А39М1-2 (по 8 ЗУР, в т.ч. 4 ЗУР на пусковой установке), организационно - 3 батареи | |
| Зенитные управляемые ракеты (ЗУР) | 15 ракет 3М9М3 и 9М38 | до 48 ед 9М38 | до 48 ед 9М38 | до 72 ед 9М38М1 9М317 |
| Технические средства комплекса | машина технического обслуживания (МТО) 9В881 | - машина технического обслуживания (МТО) 9В881; - машины ремонта и техобслуживания 9В883, 9В884, 9В894; - автоматизированная контрольно-испытательная подвижная станция (АКИПС) для комплексной проверки бортовой аппаратуры ЗУР 9В95; - транспортная машина 9Т229 с комплектом технологического оборудования 9Т319; - автокран 9Т31М. | - машина технического обслуживания (МТО) 9В881 на шасси Урал-43203-1012; - машины ремонта и техобслуживания 9В883, 9В884, 9В894 на шасси Урал-43203-1012; - автоматизированная контрольно-испытательная подвижная станция (АКИПС) для комплексной проверки бортовой аппаратуры ЗУР 9В95М1 на шасси ЗиЛ-131 и прицепе; - транспортная машина 9Т229 на шасси КрАЗ-255Б (перевозка 8 ЗУР или 6 контейнеров с ЗУР) с комплектом технологического оборудования 9Т319; - автокран 9Т31М; - мастерская техобслуживания МТО-АТГ-М1 на шасси ЗиЛ-131. | - машина технического обслуживания (МТО) 9В884М1 для текущего ремонта и технического обслуживания КП, СОУ и ПЗУ (1 ед); - мастерская технического обслуживания МТО-АТГ-М1 или МТО-АГ3-М1 для текущего ремонта и технического обслуживания гусеничных шасси КП, СОЦ, СОУ и ПЗУ (1 ед); - машины ремонта и технического обслуживания (МРТО); - автоматизированная контрольно-испытательная подвижная станция (АКИПС) для комплексной проверки бортовой аппаратуры ЗУР - 1 шт. на четыре комплекса (с ЗРК «Бук-М1-2» может поставляться АКИС 9В930М-1); - транспортные машины (ТМ) 9Т243 с комплектом такелажного оборудования (КТО) 9Т318-1 для погрузочно-разгрузочных работ - 12 шт. на четыре комплекса; - компрессорная станция УКС - 400В-П4М; - передвижная электростанция ПЭС - 100-Т/230-Ч/400-А1РК1; - учебно-действующая ракета 9М317 УД; - учебно-разрезная ракета 9М317 УР; - габаритно-массовый макет 9М317ГММ. |
ТТХ ЗРК типа "Бук"
:
| ТТЗ на ЗРК 9К37 "Бук" | 9К37-1 "Бук-1" (по данным испытаний, если не указано иное)
| 9К37 "Бук" | 9К37М1 "Бук-М1" | 9К37М1-2 "Бук-М1-2" | |
| Дальность обнаружения воздушных целей средствами дивизиона в централизованном режиме (СУРН или СОЦ) | Самолеты: 44 км ((на высотах более 3000 м) 21-28 км (на малых высотах 30-100 м) Более низкие показатели режима объяснялись низвими возможностями СУРН 1С91М2 / 1С91М3 | ||||
| Дальность обнаружения воздушных целей САО в автономном режиме | Самолеты: 65-77 км (на высотах более 3000 м) 32-42 км (на малых высотах 30-100 м) Вертолеты: | ||||
| Дальность действия (самолет класса "истребитель") | до 30 км | 3.4 - 20.5 км (на высотах более 3000 м по данным испытаний) 5 - 15.4 км (на высотах около 30 м по данным испытаний) 3.5 - 25-30 км (официальные ТТХ) | 3 - 25 км (по результатам испытаний) до 30 км (при скорости цели до 300 м/с, по результатам испытаний) | 3 - 32-35 км (официальные ТТХ) | 3 - 45 км (официальные ТТХ) |
| Дальность действия (КР типа AGM-86 / "Томагавк") | - | - | 20-25 км (официальные ТТХ) | 20-25 км (официальные ТТХ) | 20-25 км (официальные ТТХ) |
| Дальность действия (ОТР типа "Ланс", "ХАРМ") | в перспективе | - | - | - | до 20 км (официальные ТТХ) |
| Дальность действия (наземные цели) | - | - | 25 км (корабли) 15 км (наземные цели) 3 - 25 км (официальные ТТХ) |
||
| Курсовой параметр | 18 км (по результатам испытаний) | ||||
| Высота поражения целей (самолет класса "истребитель") | 30 - 14000 м (по результатам испытаний) 25 - 18000-20000 м (официальные ТТХ) | 25 - 18000 м (по результатам испытаний) | 15 - 22000 м (официальные ТТХ) | 15 - 25000 м (официальные ТТХ) | |
| Высота поражения целей (ОТР типа "Ланс") | - | - | 2000 - 16000 м (официальные ТТХ) | ||
| Высота поражения целей (ракеты типа "ХАРМ") | - | - | 100 - 15000 м (официальные ТТХ) | ||
| Количество одновременно обстреливаемых комплексом целей | 6 (дивизионный комплект с 1 КП и 6 СУО) | 18 | 22 | ||
| Максимальная скорость цели | 830 м/с | 800 м/с (по результатам испытаний) | 800 м/с | 1100-1200 м/с | |
| Перегрузки цели | до 10-12G | ||||
| Вероятность поражения цели одной ЗУР (самолет класса "истребитель") | 0,7-0,93 (9М38, по данным испытаний) | 0,7-0,8 (по результатам испытаний) 0,6 (при маневрировании целей с перегрузками до 8G, по результатам испытаний) | 0,8-0,95 | 0,9-0,95 | |
| Вероятность поражения цели одной ЗУР (вертолет) | 0,3-0,6 (официальные ТТХ) | 0,6-0,7 (вертолеты типа "Хью Кобра", по результатам испытаний) 0,3-0,4 (зависающие вертолеты на дальности 3,5 - 6-10 км, по результатам испытаний) | 0,3-0,6 | ||
| Вероятность поражения цели одной ЗУР (крылатая ракета) | 0,25-0,5 (официальные ТТХ) | 0,4-0,6 (по результатам испытаний) | 0,5-0,7 |
Командные пункты (КП) обеспечивает прием, отображение и обработку информациио целях, поступающей от станции обнаружения и целеуказания (СОЦ) и самоходных огневых установок (СОУ), а так же с вышестоящих КП - например, с КП зенитной ракетной бригады (АСУ "Поляна"). Обеспечивается целераспределение между СОУ в автоматическом и ручном режиме и задание секторов ответственности СОУ. Ведется учет и отображение информации о боеготовых ракетах на СОУ и ПЗУ, о литерах передатчиков подсвета целей СОУ, об их работе по целям.
Информация о целях перераспределялась между СОУ, которые осуществляли сопровождение целей в своих секторах и выполняли поражение целей при входе их в зону поражения. Ракетный дивизион мог одновременно вести обстрел 6 целей.
Станция обнаружения и целеуказания (СОЦ) - самоходная станция с трехкоординатной когеррентно-импульсной РЛС обеспечивает обнаружение воздушных целей с передачей информации о них на командный пункт дивизиона. Радиолокационная информация с СОЦ передавалась на КП по телекодовой линии связи. В состав СОЦ входит антенный пост (отражатель усеченного параболического профиля, облучатель), устройство складывания антенны, передающее устройство (мощность до 3.5 кВт), приемное устройство (коэффициент шума не более 8).
Станция обнаружения и целеуказания (СОЦ) 9С18 "Купол" TUBE ARM ЗРК 9К37 "Бук" (http://pvo.guns.ru).
Изначально разработка СОЦ 9С18 "Купол" велась вне рамок работ по ЗРК "Бук", а в качестве средства обнаружения воздушных целей дивизионного звена ПВО сухопутных войск.
| 9С18 "Купол" / 1РЛ135 / TUBE ARM | 9С18М1 "Купол-М1" | |
| ЗРК | 9К37 "Бук" | 9К37М1 "Бук-М1" |
| Основные отличия модификации | Новая РЛС и оборудование, новое конструктивное решение | |
| Шасси | "объект 124" семейства СУ-100П | ГМ-567М |
| Расчет | 3 чел | |
| Длина | 9,59 м | |
| Ширина | 3,25 м | |
| Высота | 3,25 м (8,02 м в рабочем положении) | |
| Масса СОЦ | 28,5 т | 35 т |
| Тип РЛС | Трехкоординатная когеррентно-импульсная РЛС сантиметрового диапазона с электронным сканированием луча в секторе по углу места и механическим электроприводным вращением антенны по азимуту | РЛС с плоской угломестной ФАР |
| Сектор обзора | Горизонтальный - круговой или заданный сектор По углу места - 30 или 40 градусов | |
| Дальность обнаружения целей | 110-120 км (высота полета более 3000 м) 45 км (высота полета около 30 м) 50 км (цель типа "истребитель" при шумовых помехах) | |
| Скорость обзора | 4.5 - 18 с при круговом обзоре (зависит от сектора по углу места) 2.5 - 4.5 с (при обзоре в секторе 30 град) | |
| Скорость передачи информации | 75 отметок о целях за период обзора (4.5 с) | |
| Точность РЛС | Среднеквадратичные ошибки координат цели: - не более 20 минут по азимуту и углу места - не более 130 м по дальности | |
| Разрешающая способность РЛС | По дальности - не хуже 300 м По азимуту и углу места - не более 4 град. | |
| Защита от помех | Для защиты от прицельных помех использовалась перестройка частоты от импульса к импульсу. Для защиты от ответных помех так же использовалась перестройка частоты и бланкирование интервалов дальности по каналу автосъема, от несинхронных импульсных помех - смена наклона линейно-частотной модуляции и бланкирование участков дальности. Защита от противорадиолокационных ракет обеспечивалась программной перестройкой несущей частоты на 1.3 с и переходом на круговую поляризацию зондирующих сигналов или в режим прерывистого излучения. | |
| Вероятность проводки целей | не менее 0.5 на фоне местных предметов и в условиях помех за счет системы селекции движущихся целей с автокомпенсацией скорости ветра | |
| Время перевода из походного положения в боевое | 5 мин | |
| 20 с |
Станция обнаружения и целеуказания (СОЦ) 9С18 "Купол" TUBE ARM ЗРК 9К37 "Бук" в походном положении (http://pvo.guns.ru).
Самоходные огневые установки (СОУ) : СОУ обеспечивает поиск воздушных целей в установленном секторе, обнаружение и захват целей на сопровождение, наведение ЗУР собственно СОУ и сопряженной СПУ или ПЗУ, целеуказание СОУ получает от СУРН (СОУ 9А38) или с КП дивизионоа (9А310 и др.).
СОУ выполняла поиск и захват целей по целеуказанию с КП комплекса (с СУРН в случае с ЗРК "Бук-1") и выполняла пуск ракет по захваченной цели после входа цели в зону поражения. В случае непоражения цели по цели выполнялся пуск второй ракеты. СОУ могла выполнять огневую задачу по поражению цела автономно - без целеуказания от КП дивизиона.
| 9А38 | 9А310 | 9А310М1 | |
| ЗРК | 9К37-1 "Бук-1" / 2К12М4 "Куб-М4" | 9К37 "Бук" | 9К37М1 "Бук-М1" |
| Основные отличия модификации | Обеспечен захват целей на автосопровожэдение на бОльших дальностях (на 25-30%), обеспечено распознавание самолетов, вертолетов и баллистических ракет с вероятностью не ниже 0.6 | ||
| Шасси | ГМ-569 разработки завода "Метровагонмаш" Двигатель - многотопливный дизель с жидкостным охлаждением мощностью 710-840 л.с. База - 4605 мм Дорожный просвет - 450 мм Масса шасси - 24 т Масса полезной нагрузки - 11.5 т Скорость максимальная по шоссе - 65 км/ч Запас хода по топливу - 500 км Температура эксплуатации - от -50 град С до +50 град С | ГМ-569 | |
| Расчет | 4 чел | 4 чел | |
| Длина | 9,3 м | ||
| Ширина | 3,25 м (9,03 м в рабочем положении - ометаемое пространство) | ||
| Высота | 3,8 м (7,72 м максимальная высота в рабочем положении) | ||
| Масса установки | 34 т | 32,4 т | |
| Сопрягаемая СПУ / ПЗУ | СПУ 2П25М3 | ПЗУ 9А39 (штатно 1 ПЗУ на батарею из 2 СОУ) | |
| Ракеты | 3 х 3М9М3 или 3 х 9М38 на сменных направляющих | 4 х 9М38 | |
| Средства обнаружения воздушных целей | РЛС 9С35 FIRE DOM сантиметрового диапазона, единая антенна и два передатчика - импульсный (обнаружение и сопровождение цели) и непрерывного излучения (подсвет цели и ЗУР). Секторный поиск велся поворотом антенны. Количество литерных частот - 36 Сопровождение цели по угловым координатам и дальности велось моноимпульсным методом, обработка сигналов велась ЦВМ. Ширина диаграммы направленности антенны канала сопровождения цели - 1.3 град по азимуту и 2.5 град по углу места Ширина диаграммы направленности канала подсвета цели - 1.4 град по азимуту и 2.65 град по углу места Сектор поиска - 120 град по азимуту и 6-7 град по углу места Время обзора сектора поиска: - автономный режим - 4 с - режим целеуказания (10 град по азимуту и 7 град по углу места) - 2 с Мощность передатчика канала обнаружения и сопровождения цели средняя: - при использовании квазинепрерывных сигналов - не менее 1 кВт - при использовании сигналов с линейно-частотной модуляцией - не менее 0.5 кВт Мощность передатчика подсвета цели средняя - не менее 2 кВт Коэффициент шума обзорных и пеленгационных приемников - не более 10 дБ Время перевода РЛС из дежурного режима в боевой - не более 20 с Точность определения скорости цели - 10-30 м/с Максимальная ошибка по дальности - не более 175 м Среднеквадратичные ошибки определения угловых координат - не более 0.5 д.у. РЛС защищена от активных, пассивных и комбинированных помех Обеспечена блокировка пуска при сопровождении "своего" летательного аппарата Телевизионно-оптический визир | РЛС 9С35 Количество литерных частот - 36 | РЛС 9С35М1 Количество литерных частот - 72 |
| Количество целевых каналов | 1 цель, 2 ракеты | 1 цель, 2 ракеты | |
| БРЭО | БЦВМ Наземный радиолокационный запросчик системы опознавания "Пароль" Средства телекодовой связи с СУРН Средства проводной связи с сопрягаемой СПУ | ||
| Пусковое оборудование | Пусковое устройство с силовым следящим приводом | ||
Система жизнеобеспечения | |||
| Работное время (от обнаружения цели до пуска ЗУР) | 24-27 с | ||
| Время перевода из походного в боевое положение | не более 5 мин | не более 5 мин | |
| Время перевода из дежурного режима в рабочий | не более 20 с | не более 20 с | |
| 9 мин (3 х ЗУР 3М9М3 или 3 х ЗУР 9М38) | 12 мин (с ПЗУ) 16 мин (с транспортной машины) |
Пуско-заряжающие установки (ПЗУ) - предназначались для перевозки, хранения, перезарядки и пуска ЗУР 9М38. Боевая работа ПЗУ осуществлялась под управлениям СОУ 9А310. Обеспечивалась самозарядка с транспортной машины или с грунта с помощью собственного крана.
| 9А39 |
|
| ЗРК | 9К37 "Бук" |
| Шасси | ГМ-577 |
| Расчет | 3 чел |
| Длина | 9,96 м |
| Ширина | 3,316 м |
| Высота | 3,8 м |
| Масса установки | 35,5 т |
| Сопрягаемая СОУ | 9А310 |
| Ракеты | 4 х 9М38 на пусковом устройстве 4 х 9М38 на ложементах боезапаса |
| Количество целевых каналов | 1 (обеспечивается СОУ) |
| БРЭО | БЦВМ Средства телекодовой связи Средства проводной связи с сопрягаемой СОУ Аппаратура навигации, топопривязки и ориентирования |
| Пусковое оборудование | Пусковое устройство с силовым следящим приводом |
| Энергетика и прочее оборудование | Система автономного электропитания с газотурбинным генератором Система жизнеобеспечения |
| Время перевода из походного в боевое положение | не более 5 мин |
| Время перевода из дежурного режима в рабочий | не более 20 с |
| Время заряжания или разряжания СОУ | 26 мин (с транспортной машины) |
Зенитные управляемые ракеты : в ракетном комплексе "Бук" используются ракеты 9М38, созданные с учетом опыта создания ракет ЗРК "Куб" 3М9. Ракеты 9М38 и 9М317 кроме ЗРК "Бук" использованы так же в морском ЗРК М-22 "Ураган".
| 9М38 | 9М317 / 9М317Э (экспортный вариант) |
|
| Разработка | Ракета разработана ОКБ "Новатор", главный конструктор Л.В.Люльев | Ракета разработана КБ Долгопрудненского научно-производственного предприятия, главный конструктор В.П.Энтов |
| Конструкция | Ракета выполнена по нормальной аэродинамической схеме с Х-образным крылом малого удлиннения с большой длиной хорды крыла. Компоновка ракеты: - полуактивная ГСН в носовой части - аппаратура системы управления ракеты (автопилот) - источник электропитания - боевая часть - двигатель - хвостовой отсек Ракета не имеет отделяющихся в полете частей | Ракета имеет аналогичную конструкцию, но оснащена крылом со значительно меньшей хордой. |
| Двигательная установка | Двухрежимный (стартовый, маршевый) РДТТ с длинным газоходом, конструкция корпуса двигателя выполнена с использованием металлического сплава. Время работы РДТТ - ок. 15 с | Двухрежимный (стартовый, маршевый) РДТТ с длинным газоходом |
| Система управления | Автопилот с полуактивной радиолокационной ГСН, самонаведение осуществляется по методу пропорционалдьной навигации с захватом цели ГСН ракеты после старта, подветка цели осуществляется РЛС 9С35 СОУ 9А38 Ракета оснащена радиовзрывателем, который взводился при подлете к цели и обеспечивал подрыв БЧ на расстоянии 17 м от цели. При несрабатывании радиовзрывателя ракета самоликвидировалась. | Инерциальная система управления с радиокоррекцией совмещенная с полуактивной радиолокационной ГСН с бортовым вычислителем с наведением по методу пропорциональной навигации/ Ракета оснащена двухканальным взрывателем - активным импульсным и полуактивным радиолокационным, а так же системой контактных датчиков. |
| ТТХ ракеты: | ||
| Длина | 5500 мм | 5550 мм |
| Размах аэродинамических рулей | 860 мм | 860 мм |
| Диаметр корпуса | - передний отсек - 330 мм | - передний отсек - 330 мм - наибольший диаметр - 400 мм |
| Масса ракеты | 685 кг | 715 кг |
| Масса БЧ | 70 кг | |
| Дальность действия | 3.5 - 25-30 км | |
| Высота поражения цели | 25 - 18000-20000 м | |
| Вероятность поражения самолета одной ЗУР | 0,7-0,93 (по данным испытаний) | |
| Скорость ракеты максимальная | 1000 м/с | |
| Максимальная перегрузка при маневрировании | до 19 G | до 24 G |
| Гарантийный срок хранения | 10 лет | |
| Боевая часть | с полуготовыми поражающими элементами | |
| Вспомогательное оборудование | транспортный контейнер 9Я266 |
Модификации
:
Комплекс 9К37-1 "Бук-1", ракета 9М38 - SA-X-11 GADFLY - первый вариант комплекса, принят на вооружение в 1978 г. в составе ЗРК 2К121М4 "Куб-М4". Включал в свой состав СОУ 9А38 и ракеты 9М38.
Комплекс 9К37 "Бук", ракета 9М38 - SA-11 GADFLY - первая полноценная модификация ЗРК "Бук". Включала в свой состав КП, СОЦ, СОУ, ПЗУ, ракеты 9М38 и средства техобслуживания. ЗРК принят на вооружение в 1980 г.
Комплекс 9К37М1 "Бук-М1", ракета 9М38 - SA-11 GADFLY - первая модификация ЗРК "Бук". Начата по Постановлению Совмина СССР от 30 ноября 1979 г. ЗРК принят на вооружение в 1983 г.
Комплекс 9К37М1-2 "Бук-М1-2", ракеты 9М38 и 9М317 - SA-11 GADFLY - варирант глубокой модернизации ЗРК "Бук" с приближением возможностей ЗРК "Бук-М1" к возможностям ЗРК "Бук-М2". Принят на вооружение в 1998 г.
Инфраструктура
:
ЗРК 9К37 "Бук" организационно сводились в зенитные ракетные бригады в составе:
- КП / пункт боевого управления зенитной ракетной бригады АСУ "Поляна-Д4";
- 4 зенитных ракетных дивизиона комплексов 9К37 "Бук" со своими взводами связи (по 2 батареи в дивизионе, в каждой батарее 2 СОУ 9А310 и 1 ПЗУ 9А39);
- подразделения технического обеспечения и обслуживания.
Организационно зенитная ракетная бригада подчинялась КП ПВО армии.
Статус
: СССР / Россия
- 1978 г. - на вооружение принят ЗРК 2К12М4 "Куб-М4" включающий в свой состав компоненты ЗРК 9К37-1 "Бук-1".
1980 г. - на вооружение принят ЗРК 9К37 "Бук".
1983 г. - на вооружение принят ЗРК 9К37М1 "Бук-М1".
1991 г. - около 300 СОУ 9А310 и ПЗУ 9А39 переданы из ВС СССР вооруженным силам стран СНГ после распада СССР (ист. - Бук ).
2016 г. - не менее 350 ЗРК 9К37 / 9К317 в сухопутных войсках, ЗРК типа 9К37 в других родах войск отсутствуют.
Экспорт : ЗРК "Бук-М1" предлагался на экспорт под наименованием "Ганг".
Азербайджан:
- 2013 г. - 1 ЗРК 9К317 или 9К37МБ и 100 ЗУР 9М317 поставлены в 2013 г. из Белоруссии (ист. - Бук
).
- 2013 г. 26 июня - на военном параде в Баку показаны закупленные у Белоруссии средства модернизированного ЗРК «Бук-МБ», в частности 6 СОУ 9А310МБ, 3 ПЗУ 9А39МБ, пункт боевого управления 9С470МБ и радиолокационная станция 80К6М. Комплекс оснащен ракетами 9М317.
Белоруссия:
- 2005 г. май - представлен белорусский вариант модернизации комплекса 9К37 «Бук» - ЗРК 9К37МБ «Бук-МБ». Состав комплекса:
- 6 СОУ 9А310МБ
- 3 ПЗУ 9А39МБ
- пункт боевого управления 9С470МБ
- радиолокационная станция 80К6М
Средства комплекса доработаны для применения ЗУР 9М317 (производства ОАО «Долгопрудненское научно-производственное предприятие»). Кроме того, штатная РЛС ЗРК «Бук-М1» 9С18М1 была заменена на мобильную трёхкоординатную РЛС кругового обзора 80К6М на колёсном шасси МЗКТ «Волат», совместной белорусско-украинской разработки.
- 2016 г. - на вооружении 12 батарей ЗРК 9К37 / 9К317 (ист. - Бук
).
Грузия:
- 2008 г. - несколько ЗРК типа 9К37, поставленных ранее из Украины, состояли на вооружении и принимали участие в Грузино-Осетинском вооруженном конфликте в августе 2008 г.
- 2008 г. 7-12 августа - грузинскими ЗРК сбито несколько самолетов ВВС России - Ту-22МР (Ту-22М3Р) - сбит ЗРК "Бук-М1", а так же несколько Су-25.
- 2016 г. - в вооруженных силах 1-2 дивизиона ЗРК «Бук-М1» (ист. - Бук
).
Египет:
- 1992 г. - проявляет интерес к приобретению ЗРК.
- 2007 г. - поставлены ЗРК 9К37М1-2 «Бук-М1-2» и 100 ЗУР 9М317 (ист. - Бук
).
- 2016 г. - на воорудении более 40 единиц ЗРК 9К37 (СОУ + ПЗУ) (ист. - Бук
).
Иран:
- 1993 г. - по данным газеты "Монд" (Франция) в 1992 г. были первые поставки ЗРК SA-11.
Мьянма:
- 2007 г. - велись переговоры с «Рособоронэкспортом» о поставке ЗРК «Бук-М1-2» (ист. - Бук
).
Сирия:
- 1986 г. - первые поставки ЗРК.
- 2008 г. - по данным Центра анализа мировой торговли оружием поставлено 18 ЗРК «Бук-М2Э» (ист. - Бук
).
- 2010-2013 г.г. - по данным SIPRI Сирии должны были быть поставлены 8 ЗРК «Бук-М2Э» и 160 ЗУР 9М317 (ист. - Бук
).
- 2013 г. - на вооружении от 6 до 20 ЗРК «Бук-М1» и «Бук-М2» с ЗУР 9М317. По данным The Military Balance по состоянию на 2013 год в Сирии имелось 20 единиц ЗРК «Бук» (ист. - Бук
).
Украина:
- 1991 г. - большое количество ЗРК осталось в ВС Украины после распада СССР.
- 2016 г. - на воорудении 72 ЗРК «Бук-М1» (ист. - Бук
).
Финляндия:
- 1997 г. январь - поставлен первый дивизион ЗРК "Бук-М1", до мая 1997 г. должны быть поставлены еще 2 дивизиона. Поставки осуществляются в счет долгов СССР перед Финляндией. Итого поставлены 3 дивизиона (18 СОУ и ПЗУ, 288 ЗУР 9М38) ЗРК «Бук-М1».
- 2008 г. - ЗРК "Бук" сняты с вооружения. ЗРК несли боевое дежурство по охране Хельсинки. Решение принято в связи с тем, что системы управления ЗРК подвержены дешифрованию.
Источники
:
Ангельский Р.Д., Шестов И.В. Отечественные зенитные ракетные комплексы. М, Издательство "Астрель", издательство "АСТ", 2002 г.
Бук (зенитный ракетный комплекс). 2017 г. (
Войсковой зенитный ракетный комплекс "Бук" (9К37) предназначен для уничтожения в условиях радиопротиводействия аэродинамических целей, летящих со скоростью до 830 метров в сек., на малых и средних высотах, на дальностях до 30000 м, маневрирующими с перегрузками до 12 ед., а в перспективе – баллистических ракет "Ланс". Разработку начали в соответствии с Постановлением ЦК КПСС и Совета министров СССР от 13.01.1972. она предусматривала использование кооперации изготовителей и разработчиков, по основному составу соответствующей ранее задействованной в создании зенитного ракетного комплекса "Куб". Одновременно с этим определили разработку зенитного ракетного комплекса М-22 ("Ураган") для ВМФ с использованием зенитной управляемой ракеты, единой с ЗРК "Бук".
Разработчиком комплекса "Бук" в целом определили НИИП (Научно-исследовательский институт приборостроения) НКО (научно-конструкторское объединение) "Фазотрон" (гендиректор Гришин В.К.) МРП (ранее ОКБ-15 ГКАТ). Главный конструктор комплекса 9К37 – Растов А.А., КП (командного пункта) 9С470 – Валаев Г.Н. (затем – Сокиран В.И.), СОУ (самоходных огневых установок) 9A38 – Матяшев В.В., полуактивной доплеровской ГСН 9Э50 для зенитных управляемых ракет – Акопян И.Г.
ПЗУ (пускозаряжающая установка) 9А39 создавались в МКБ (Машиностроительное конструкторское бюро) "Старт" МАП (ранее СКБ-203 ГКАТ), руководитель Яскин А.И.
Унифицированные гусеничные шасси для машин комплекса разрабатывало ОКБ-40 ММЗ (Мытищинский машиностроительный завод) Министерства транспортного машиностроения под руководством Астрова Н.А.
Разработка ракет 9М38 была поручена СМКБ (Свердловское машиностроительное конструкторское бюро) "Новатор" МАП (бывшее ОКБ-8) возглавляемому Люльевым Л.В., отказавшись от привлечения конструкторского бюро завода № 134, которое ранее разработало управляемую ракету для комплекса "Куб".
СОЦ 9С18 (станция обнаружения и целеуказания) ("Купол") разрабатывалась в НИИИП (Научно-исследовательский институт измерительных приборов) министерства радиопромышленности под руководством Ветошко А.П. (позднее - Щекотова Ю.П.).
Также для комплекса был разработан комплект средств тех. обеспечения и обслуживания на автомобильном шасси.
Завершение разработки средств зенитного ракетного комплекса было запланировано на II квартал 1975 года.
Но для скорейшего усиления противовоздушной обороны основной ударной силы СВ – танковых дивизий – с наращиванием боевых возможностей зенитно-ракетных полков "Куб", входящих в данные дивизии путем увеличения канальности по целям в два раза (и, по возможности, обеспечения полной автономности каналов во время работы от обнаружения цели до ее поражения), Постановлением ЦК КПСС и СМ СССР от 22.05.1974 предписывалось осуществить создание зенитного ракетного комплекса "Бук" в 2 этапа. Вначале предлагалось ускоренными темпами разработать зенитную управляемую ракету и самоходную огневую установку зенитного ракетного комплекса "Бук", способную запускать ракеты 9М38 и ракеты 3М9М3 комплекса "Куб-М3". На данной базе с применением других средств комплекса "Куб-М3" должны были создать зенитный ракетный комплекс "Бук-1" (9К37-1), и обеспечить в сентябре 1974 года его выход на совместные испытания. При этом сохранялись ранее предписанные сроки и объемы работ по ЗРК "Бук" в полном заданном составе.
Для комплекса "Бук-1" предусматривалось в состав каждой зенитной ракетной батареи (5 шт.) полка "Куб-М3", в дополнение к одной СУРН и 4 самоходным пусковым установкам ввести самоходную огневую установку 9А38, из состава ракетного комплекса "Бук". Таким образом, благодаря применению самоходной огневой установки, стоимость которой составляла около 30% затрат на остальные средства батареи, в полку "Куб-М3" число боеготовых зенитных управляемых ракет увеличивалось с 60 до 75, а целевых каналов – с 5 до 10.
Самоходная огневая установка 9А38, смонтированная на шасси ГМ-569, как бы объединяла функции СУРН и самоходной ПУ, использовавшихся в составе комплекса "Куб-М3". Самоходной огневой установкой 9А38 обеспечивался поиск в установленном секторе, производилось обнаружение и захват целей на автоматическое сопровождение, решались предстартовые задачи, пуск и самонаведение 3 ракет (3М9М3 или 9М38) расположенных на ней, а также 3 управляемых ракет 3М9М3, находящихся на самоходной ПУ 2П25М3, сопряженной с ней. Боевая работа огневой установки осуществлялась как автономно, так и при управлении и целеуказании от СУРН.
Самоходная огневая установка 9А38 состояла из:
- цифровой вычислительной системы;
- РЛС 9С35;
- пускового устройства оснащенного силовым следящим приводом;
- телевизионно-оптического визира;
- наземного радиолокационного запросчика, работающего в системе опознавания "Пароль";
- аппаратуры телекодовой связи с СУРН;
- аппаратуры проводной связи с СПУ;
- системы автономного электропитания (газотурбинный генератор);
- аппаратуры навигации, топографической привязки и ориентирования;
- системы жизнеобеспечения.
Вес самоходной огневой установки, включая массу боевого расчета состоящего из четырех человек, равнялся 34 тыс. кг.
Прогресс, который достигли в части создания сверхвысокочастотных приборов, электромеханических и кварцевых фильтров, цифровых вычислительных машин, позволил объединить в радиолокационной станции 9С35 функции станций обнаружения, подсвета и сопровождения цели. Станция функционировала в сантиметровом диапазоне волн, в ней использовались единая антенна и два передатчика – непрерывного и импульсного излучения. Первый передатчик использовался для обнаружения и автоматического сопровождения цели в квазинепрерывном режиме излучения или, в случае трудностей с однозначным определением дальности, в импульсном режиме со сжатием импульсов (используется линейно-частотная модуляция). Передатчик непрерывного излучения использовался для подсвета цели и зенитных управляемых ракет. Антенная система станции осуществляла секторный поиск электромеханическим методом, сопровождение цели по дальности и угловым координатам производилось моноимпульсным методом, а обработку сигналов производила ЦВМ. Ширина диаграммы направленности антенны канала сопровождения цели по азимуту составляла 1,3 градуса и по углу места – 2,5 градуса, канала подсвета – по азимуту – 1,4 градуса и по углу места – 2,65 градуса. Время обзора сектора поиска (по углу места – 6-7 градусов, по азимуту – 120 градусов) в автономном режиме – 4 секунды, в режиме ЦУ (по углу места – 7 градусов, по азимуту – 10 градусов) – 2 секунды. Средняя мощность передатчика канала обнаружения и сопровождения цели равнялась: в случае использования квазинепрерывных сигналов – минимум 1 кВт, в случае использования сигналов с линейно-частотной модуляцией – минимум 0,5 кВт. Средняя мощность передатчика подсвета целей – минимум 2 кВт. Коэффициент шума пеленгационных и обзорных приемников станции – не более 10 дБ. Время перехода радиолокационной станции между дежурным и боевым режимами составляло менее 20 секунд. Станция могла однозначно определять скорость целей с точностью от -20 до +10 м/с; обеспечивать селекцию движущихся целей. Максимальная ошибка по дальности - 175 метров, среднеквадратическая ошибка измерения угловых координат – 0,5 д.у. Радиолокационная станция была защищена от пассивных, активных и комбинированных помех. Аппаратурой самоходной огневой установки обеспечивалась блокировка запуска зенитной управляемой ракеты при сопровождении своего вертолета или самолета.
Самоходная огневая установка 9A38 оснащалась пусковым устройством со сменными направляющими, предназначенными для 3 управляемых ракет 3М9М3 или для 3 управляемых ракет 9М38.
В зенитной ракете 9М38 был применен двухрежимный твердотопливный двигатель (общее время работы составляло около 15 сек.). От использования прямоточного двигателя отказались не только в связи с большим сопротивлением на пассивных участках траектории и неустойчивостью работы при большом угле атаки, но и из-за сложности его отработки, что в значительной степени определило срыв сроков создания ЗРК "Куб". Силовая конструкция камеры двигателя изготавливалась из металла.
Общая схема зенитной ракеты – Х-образная, нормальная, с крылом малого удлинения. Внешний вид ракеты напоминал корабельные зенитные ракеты семейств "Стандарт" и "Тартар" американского производства. Это соответствовало жестким ограничениям по габаритным размерам при применении зенитных управляемых ракет 9М38 в комплексе М-22, который разрабатывался для ВМФ СССР.
Ракета выполнялась по нормальной схеме и имела крыло малого удлинения. В передней части последовательно размещены полуактивная ГМН, аппаратура автопилота, питание и боевая часть. Чтобы уменьшить разброс центровки по времени полета камеру сгорания РДТТ разместили ближе к середине, а сопловой блок оснастили удлиненным газоходом, вокруг которого размещаются элементы рулевого привода. У ракеты отсутствуют отделяющиеся в полете частей. Диаметр ракеты составлял 400 мм, длина – 5,5 м, размах рулей - 860 мм.
Диаметр переднего отсека (330 мм) ракеты был меньше по отношению к хвостовому отсеку и двигателю, что определяется преемственностью некоторых элементов с семейством 3М9. Ракета оснащалась новой головкой самонаведения имеющей комбинированную систему управления. В комплексе реализовали самонаведение зенитной управляемой ракеты с использованием метода пропорциональной навигации.
Зенитная управляемая ракета 9М38 обеспечивала поражение целей на высотах от 25 до 20 тыс. м на дальности – от 3,5 до 32 км. Скорость полета ракеты составляла 1000 м/с и маневрировала с перегрузками до 19 едениц.
Вес ракеты – 685 кг, включая 70-кг боевую часть.
Конструкция ракеты обеспечивала ее поставку в войска в окончательно снаряженном виде в транспортном контейнере 9Я266, а также эксплуатацию без проведения регламентных работ и проверок в течение 10 лет.
С августа 1975 года по октябрь 1976 года зенитный ракетный комплекс "Бук-1" состоящий из СУРН 1С91М3, самоходной огневой установки 9А38, самоходных ПУ 2П25М3, зенитных управляемых ракет 9М38 и 3М9М3, а также МТО (машины технического обслуживания) 9В881 проходил гос. испытания на Эмбенском полигоне (руководитель полигона Ващенко Б.И.) под руководством комиссии, возглавляемой Бимбашем П.С.
В результате испытаний получили дальность обнаружения самолетов радиолокационной станцией самоходной огневой установки работающей в автономном режиме на высотах более 3 тыс. м – от 65 до 77 км, на малых высотах (от 30 до 100 метров) дальность обнаружения уменьшалась до 32-41 километров. Обнаружение вертолетов на малых высотах происходило на дальности 21-35 км. При работе в централизованном режиме в связи с ограниченными возможностями выдающей целеуказания СУРН 1С91М2 дальности обнаружения самолетов на высотах 3-7 км уменьшалась до 44 километров и целей на малых высотах – до 21-28 км. В автономном режиме работное время самоходной огневой установки (с момента обнаружения цели до запуска управляемой ракеты) составило 24-27 сек. Время заряжения/разряжения тремя зенитными управляемыми ракетами 9М38 или 3М9М3 составило 9 минут.
При стрельбе зенитной управляемой ракетой 9М38 поражение самолета, летящего на высотах более 3 тыс. м, обеспечивалось на дальности 3,4-20,5 километров, на высоте 30 метров – 5-15,4 километров. Зона поражения по высоте – от 30 метров до 14 километров, по курсовому параметру – 18 километров. Вероятность поражения самолета одной управляемой ракетой 9М38 – 0,70-0,93.
На вооружение комплекс принял в 1978 году. Поскольку самоходная огневая установка 9А38 и зенитная управляемая ракета 9М38 были средствами, дополняющими средства зенитного ракетного комплекса "Куб-М3", комплексу дали название "Куб-М4" (2К12М4).
Самоходные огневые установки 9А38 производились Ульяновским механическим заводом МРП, а зенитные управляемые ракеты 9М38 - Долгопрудненским машиностроительным заводом МАП, ранее выпускавшим ракеты 3М9.
Комплексы "Куб-М4", появившиеся в войсках противовоздушной обороны Сухопутных войск позволили значительно повысить эффективность противовоздушной обороны танковых дивизий СВ СА.
Совместные испытания ЗРК "Бук" в полном заданном составе средств происходили в период с ноября 1977-го по март 1979-го года на Эмбенском полигоне (начальник Зубарев В.В.) под руководством комиссии возглавляемой Первовым Ю.Н.
Боевые средства зенитного ракетного комплекса "Бук" имели следующие характеристики.
Командный пункт 9С470 установленный на шасси ГМ-579 обеспечивал прием, отображение и обработку данных о целях, поступающих от станции 9С18 (станция обнаружения и целеуказания) и 6 самоходных огневых установок 9А310, а также от вышестоящих командных пунктов; выбор опасных целей и их распределение между самоходными огневыми установками в автоматическом и ручном режимах, задание секторов их ответственности, отображение информации о наличии зенитных управляемых ракет на огневых и пуско-заряжающих установках, о литерах передатчиков подсвета огневых установок, о работе по целям, о режиме работы станции обнаружения и целеуказания; организацию работы комплекса при помехах и применении противорадиолокационных ракет; документирование тренировки и работы расчета КП. Командным пунктом обрабатывались сообщения о 46 целях находящихся на высотах до 20 тыс. м в зоне радиусом 100 тыс. м за цикл обзора станции и выдавал до 6 целеуказаний на самоходные огневые установки (точностью по углу места и по азимуту – 1 градус, по дальности – 400-700 метров). Масса командного пункта, включая боевой расчет из 6 человек, не более 28 тонн.
Когерентно-импульсная трехкоординатная станция обнаружения и целеуказания "Купол" (9С18) сантиметрового диапазона имеющая электронное сканирование луча по углу места в секторе (устанавливается 30 или 40 градусов) с механическим (в заданном секторе или круговым) вращением антенны по азимуту (при помощи гидропривода или электропривода). Станция 9С18 предназначалась для обнаружения и опознавания воздушных целей на дальности до 110-120 километров (при высоте 30 метров – 45 километров) и передачи на командный пункт 9С470 информации о воздушной обстановке.
В зависимости от наличия помех и установленного сектора по углу места скорость обзора пространства при круговом обзоре равнялся 4,5 – 18 секунд и при обзоре в секторе 30 градусов 2,5 – 4,5 секунды. Радиолокационная информация передавалась на командный пункт 9С470 по телекодовой линии в объеме 75 отметок в период обзора (составлял 4,5 секунды). Среднеквадратические ошибки измерения координат целей: по углу места и по азимуту – не более 20", по дальности – не более 130 метров, разрешающая способность по углу места и по азимуту – 4 градуса, по дальности – не более 300 метров.
Для обеспечения защиты от прицельных помех использовали перестройку несущей частоты между импульсами, от ответных помех – то же плюс бланкирование интервалов дальности по каналу автоматического съема, от несинхронных импульсных помех – бланкирование участков дальности и смену наклона линейно-частотной модуляции. Станция обнаружения и целеуказания при шумовых заградительных помехах самоприкрытия и внешнего прикрытия заданных уровней обеспечивала обнаружение истребителя на дальностях не менее 50 тыс. м. Станцией обеспечивалась проводка целей с вероятностью не менее 0,5 на фоне пассивных помех и местных предметов при помощи схемы отбора движущихся целей с автокомпенсацией скоростей ветра. Станция обнаружения и целеуказания была защищена от протоворадиолокационных ракет программной перестройкой несущей частоты за 1,3 секунды, перехода на круговую поляризацию зондирующего сигнала или в режим мерцания (прерывистого излучения).
Станция 9С18 состояла из антенного поста, состоящего из отражателя усеченного параболического профиля и облучателя имеющего вид волноводной линейки (обеспечивала в угломестной плоскости электронное сканирование луча), поворотного устройства, устройства сложения антенны; передающего устройства (средняя мощность 3,5 кВт); приемного устройства (коэффициент шума до 8) и других систем.
Вся аппаратура станции размещалась на доработанном самоходном шасси "об. 124" семейства СУ-100П. Гусеничная база станции обнаружения и целеуказания отличалась от шасси других средств зенитного ракетного комплекса "Бук" отличалась, так как радиолокационная станция "Купол" изначально задавалась в разработку вне зенитного комплекса – в качестве средства обнаружения дивизионного звена противовоздушной обороны Сухопутных войск.
Время перевода станции между походным и боевым положениями составляло до 5 минут, а из дежурного в рабочий режим – около 20 секунд. Масса станции (в том числе расчет из 3 человек) – до 28,5 тонн.
По своему устройству и предназначению самоходная огневая установка 9А310 от самоходной огневой установки 9А38 зенитного ракетного комплекса "Куб-М4" ("Бук-1") отличалась тем, что при помощи телекодовой линии связывалась не с СУРН 1С91М3 и самоходной ПУ 2П25М3, а с командным пунктом 9С470 и ПЗУ 9А39. Также, на пусковом устройстве установки 9А310 располагалось не три, а четыре зенитных управляемых ракеты 9М38. Время перевода установки из походного в боевое положение было менее 5 минут. Время перевода из дежурного в рабочий режим, в частности, после смены позиции при включенной аппаратуре составляло до 20 секунд. Заряжение огневой установки 9А310 четырьмя зенитными управляемыми ракетами с пуско-заряжающей установки производилось за 12 минут, а с транспортной машины - 16 минут. Масса самоходной огневой установки, включая боевой расчет из 4 человек, равнялась 32,4 тонны.
Длина самоходной огневой установки – 9,3 метров, ширина - 3,25 метра (в рабочем положении – 9,03 метров), высота - 3,8 метра (7,72 метров).
Пуско-заряжающая установка 9А39 установленная на шасси ГМ-577 предназначалась для транспортировки и хранения восьми зенитных управляемых ракет (на пусковом устройстве – 4, на неподвижных ложементах – 4), пуска 4 управляемых ракет, самозагрузки своего ПУ четырьмя ракетами с ложементов, самозаряжания 8-ю ЗУР с транспортной машины (время заряжения 26 минут), с грунтовых ложементов и транспортных контейнеров, разряжения и на пусковом устройстве самоходной огневой установки 4 зенитными управляемыми ракетами. Таким образом, пуско-заряжающая установка зенитного ракетного комплекса "Бук" объединяла функции ТЗМ и самоходной ПУ комплекса "Куб". Пуско-заряжающая установка состояла из пускового устройства со следящим силовым приводом, крана, ложементов, цифровой вычислительной машины, аппаратуры топографической привязки, навигации, телекодовой связи, ориентирования, агрегатов электропитания и энергообеспечения. Масса установки включая боевой расчет из 3 человек – 35,5 тонн.
Габариты пуско-заряжающей установки: длина – 9,96 метров, ширина - 3,316 метра, высота - 3,8 метра.
КП комплекса принимал с командного пункта зенитной ракетной бригады "Бук" (автоматизированная система управления "Поляна-Д4») и со станции обнаружения и целеуказания данные о воздушной обстановке, обрабатывал их и выдавал указания на самоходные огневые установки, осуществлявшие поиск и захват на автоматическое сопровождение цели. При входе цели в зону поражения осуществлялся запуск зенитных управляемых ракет. Для наведения ракет использовался метод пропорциональной навигации, который обеспечивал высокую точность наведения. При подлете к цели головка самонаведения выдавала команду радиовзрывателю на ближнее взведение. При сближении на расстояние 17 метров по команде производился подрыв боевой части. При несрабатывании радиовзрывателя зенитная управляемая ракета самоликвидировалась. В случае не поражении цели по ней осуществлялся пуск второй ракеты.
По сравнению с зенитными ракетными комплексами "Куб-М3" и "Куб-М4" ЗРК "Бук" имел более высокие эксплуатационные и боевые характеристики и обеспечивал:
- одновременный обстрел до шести целей дивизионом, а при необходимости – выполнение до 6 самостоятельных боевых задач в случае автономного использования самоходных огневых установок;
- большую надежность обнаружения благодаря организации совместного обзора пространства 6 самоходными огневыми установками и станцией обнаружения и целеуказания;
- повышенную помехозащищенность благодаря использованию специального вида сигнала подсвета и бортового вычислителя головки самонаведения;
- большую эффективность поражения целей за счет повышенной мощности боевой части зенитной управляемой ракеты.
По результатам испытаний и моделирования определили, что зенитным ракетным комплексом "Бук" обеспечивается обстрел неманеврирующих целей, которые летят на высотах от 25 метров до 18 километров со скоростью до 800 м/с, на дальностях от 3–25 км (при скорости до 300 м/с – до 30 км) при курсовом параметре до 18 километров с вероятностью поражения одной управляемой ракетой – 0,7-0,8. При стрельбе маневрирующим целям (перегрузки до 8 единиц) вероятность поражения составляла 0,6.
Организационно зенитные ракетные комплексы "Бук" сводились в ракетные бригады, состоящие из: командного пункта (пункт боевого управления из состава автоматизированной системы управления "Поляна-Д4"), 4 зенитных ракетных дивизионов со своими командными пунктами 9С470, станции обнаружения и целеуказания 9С18,взвода связи и трех зенитных ракетных батарей (в каждой две самоходные огневые установки 9А310 и одна пуско-заряжающая установка 9А39), подразделения технического обслуживания и обеспечения.
Управление зенитной ракетной бригадой "Бук" осуществлялось с командного пункта противовоздушной обороны армии.
Комплекс "Бук" на вооружение войск противовоздушной обороны сухопутных войск приняли в 1980 г. Серийное производство боевых средств комплекса "Бук" освоили в кооперации, задействованной для ЗРК "Куб-М4". Новые средства – КП 9С470, самоходные огневые установки 9А310 и станции обнаружения и целеуказания 9С18 – выпускались Ульяновским механическим заводом МРП, пуско-заряжающие установки 9А39 - на Свердловским машиностроительным заводом им. Калинина МАП.
В соответствии с Постановлением ЦК КПСС и СМ СССР от 30.11.1979 провели модернизацию зенитного ракетного комплекса "Бук" для повышения его боевых возможностей, защищенности радиоэлектронных средств комплекса от противорадиолокационных ракет и помех.
В результате испытаний, которые проводились в феврале-декабре 1982 года на Эмбенском полигоне (начальник – Зубарев В.В.) под руководством комиссии возглавляемой Гусевым Б.М., было установлено, что модернизированный "Бук-M1" по сравнению с зенитным ракетным комплексом "Бук", обеспечивает большую зону поражения самолетов, может сбивать крылатую ракету ALCM с вероятностью поражения одной управляемой ракетой более 0,4, вертолеты "Хью-Кобра" – 0,6-0,7, зависающие вертолеты – 0,3-0,4 на дальностях от 3,5 до 10 километров.
В самоходной огневой установке вместо 36 используется 72 литерных частоты подсвета, что способствует увеличению защищенности от преднамеренных и взаимных помех. Обеспечено распознавание 3 классов целей – баллистические ракеты, самолеты, вертолеты.
По сравнению с командным пунктом 9С470 КП 9С470М1 обеспечивает одновременный прием данных от собственной станции обнаружения и целеуказания и о 6 целях от пункта управления противовоздушной обороны танковой (мотострелковой) дивизии или от командного пункта ПВО армии, а также комплексную тренировку расчетов боевых средств зенитного ракетного комплекса.
По сравнению с самоходной огневой установкой 9А310 установка 9А310М1 обеспечивает обнаружение и захват цели на автоматическое сопровождение на больших дальностях (приблизительно на 25-30 процентов), а также распознавание баллистических ракет, вертолетов и самолетов с вероятностью более 0,6.
В комплексе применена более совершенная станция обнаружения и целеуказания "Купол-M1" (9С18М1), имеющая плоскую угломестную фазированную антенную решётку и самоходное гусеничное шасси ГМ-567М. Однотипное гусеничное шасси используется на командном пункте, самоходной огневой установке и пуско-заряжающей установке.
Станция обнаружения и целеуказания имеет следующие габариты: длина – 9,59 метров, ширина – 3,25 метра, высота - 3,25 метра (в рабочем положении – 8,02 метров), масса – 35 тонн.
В комплексе "Бук-М1" предусматриваются эффективные технические и организационные мероприятия по защите от противорадиолокационных ракет.
Боевые средства ЗРК "Бук-M1" взаимозаменяемы с однотипными средствами комплекса "Бук" без их доработок. Штатная организация технических подразделений и боевых формирований аналогичны с зенитным ракетным комплексом "Бук".
Технологическое оборудование комплекса состоит из:
- 9В95М1Э - машины автоматизированной контрольно-испытательной подвижной станции на базе ЗиЛ-131 и прицепе;
- 9В883, 9В884, 9В894 - машин ремонтно-технического обслуживания на базе Урал-43203-1012;
- 9В881Э - машина техобслуживания на базе Урал-43203-1012;
- 9Т229 – транспортный автомобиль для 8 зенитных управляемых ракет (или шесть контейнеров с управляемыми ракетами) на базе КрАЗ-255Б;
- 9Т31М - автокран;
- МТО-АТГ-М1 - мастерская технического обслуживания на базе ЗиЛ-131.
Комплекс "Бук-М1" приняли на вооружение войск противовоздушной обороны Сухопутных войск в 1983 г. и его серийное производство наладили в кооперации предприятий промышленности, выпускавших средства зенитного ракетного комплекса "Бук".
В том же году на вооружение поступил и зенитный ракетный комплекс военно-морского флота М-22 "Ураган", унифицированный с комплексом "Бук" по управляемым ракетам 9М38.
Комплексы семейства "Бук" под названием "Ганг" предлагались поставлять за рубеж.
Во время учений "Оборона 92" зенитные ракетные комплексы семейства "Бук" провели успешные стрельбы по мишеням на базе баллистической ракеты Р-17, "Звезда" и ракеты РСЗО "Смерч".
В декабре 1992 года президент Российской Федерации подписал распоряжение о проведении дальнейшей модернизации ЗРК "Бук" – создании зенитного ракетного комплекса, неоднократно представлявшегося на разных международных выставках под названием "Урал".
Кооперацией предприятий во главе с "НИИП имени Тихонравова" в 1994-1997 годах была проведена работа по зенитному ракетному комплексу "Бук-М1-2". Благодаря использованию новой ракеты 9М317 и модернизации других средств ЗРК впервые была обеспечена возможность уничтожения тактических баллистических ракет "Ланс" и авиационных ракет на дальности до 20 тыс. м, элементов высокоточного и надводных кораблей на дальности до 25 тыс. м и наземных целей (крупных командных пунктов, пусковых установок, самолетов на аэродромах) на дальности до 15 тыс. м. Повысилась эффективность поражения крылатых ракет, вертолетов и самолетов. Границы зон поражения по дальности увеличились до 45 километров и по высоте – до 25 километров. В новой ракете предусмотрено использование инерциально-корректируемой системы управления с радиолокационной полуактивной головкой самонаведения с наведением по методу пропорциональной навигации. Ракета имела стартовую массу 710-720 килограмм при массе БЧ 50-70 килограмм.
Внешне новая ракета 9М317 отличалась от 9М38 меньшей длиной хорды крыла.
Кроме использования усовершенствованной ракеты предусматривалось введение в состав ЗРК нового средства – радиолокационной станции подсвета целей и наведения ракет с установкой антенны на высоте до 22 метров в рабочем положении (использовалось телескопическое устройство). С внедрением данной радиолокационной станции значительно расширяются боевые возможности ЗРК по уничтожению низколетящих целей, таких как, современные крылатые ракеты.
В составе комплекса предусмотрено наличие командного пункта и два типа огневых секций:
- четырех секций, включающих по одной модернизированной самоходной огневой установке, несущей четыре управляемые ракеты и способной обеспечить обстрел четырех целей одновременно, и пуско-заряжающей установке с 8 управляемыми ракетами;
- двух секций, включающих по одной радиолокационной станции подсвета и наведения, способной также обеспечить одновременный обстрел четырех целей, и две пуско-заряжающей установке (на каждой восемь управляемых ракет).
Разрабатывалось два варианта комплекса - подвижный на гусеничных машинах ГМ-569 (применялись в предыдущих модификациях ЗРК "Бук"), а также перевозимый автомобилями КрАЗ и на автопоездах с полуприцепами. В последнем варианте снижалась стоимость, однако ухудшались проходимость и время развертывания зенитного ракетного комплекса с марша увеличивается с 5 минут до 10-15.
В частности, МКБ "Старт" во время проведения работ по модернизации ЗРК "Бук-М" (комплексы "Бук-М1-2", "Бук-М2") были разработаны пуско-заряжающая установка 9А316 и пусковая установка 9П619 на гусеничном шасси, а также ПУ 9А318 на колесном шасси.
Процесс развития семейств зенитных ракетных комплексов "Куб" и "Бук" в целом представляет собой отличный пример эволюционного развития военной техники и вооружения, обеспечивающего непрерывное повышение возможностей противовоздушной обороны СВ при относительно небольших затратах. Данный путь развития, к сожалению, создает предпосылки к постепенному тех. отставанию. Например, даже в перспективных вариантах ЗРК "Бук" не нашли применения более надежная и безопасная схема непрерывной эксплуатации ЗУР в транспортно-пусковом контейнере, всеракурсный вертикальный пуск управляемых ракет, внедренные других зенитных ракетных комплексах СВ второго поколения. Но, несмотря на это, в сложных социально-экономических условиях эволюционный путь развития приходится рассматривать единственно возможный, а выбор, сделанный разработчиками комплексов семейств "Бук" и "Куб" - как правильный.
За создание зенитного ракетного комплекса "Бук" Растов А.А., Гришин В.К., Акопян И.Г., Златомрежев И.И., Ветошко А.П., Чукаловский Н.В. и др. были удостоены Госпремии СССР. Разработку зенитного ракетного комплекса "Бук-М 1" отметили Госпремией РФ. Лауреатами данной премии стали Козлов Ю.И., Эктов В.П., Щекотов Ю.П., Чернов В.Д., Солнцев С.В., Унучко В.Р. и др.
Основные тактико-технические характеристики зенитных ракетных комплексов типа "БУК":
Наименование – "Бук"/"Бук-М1";
Зона поражения по дальности – от 3,5 до 25-30 км/от 3 до 32-35 км;
Зона поражения по высоте – от 0,025 до 18-20 км/ от 0,015 до 20-22 км;
Зона поражения по параметру – до 18/до 22;
Вероятность поражения истребителя одной управляемой ракетой – 0,8..0,9/0,8..0,95;
Вероятность поражения вертолета одной управляемой ракетой – 0,3..0,6/0,3..0,6;
Вероятность поражения крылатой ракеты – 0,25..0,5/0,4..0,6;
Максимальная скорость поражаемых целей – 800 м/с;
Время реакции - 22 сек.;
Скорость полета зенитной управляемой ракеты – 850 м/с;
Масса ракеты – 685 кг;
Масса боевой части – 70 кг;
Канальность по цели – 2;
Канальность по ЗУР (на цель) – до 3;
Время развертывания/свертывания – 5 мин.;
Число зенитных управляемых ракет на боевой машине – 4;
Год принятия на вооружение – 1980/1983.
Ctrl Enter
Заметили ошЫ бку Выделите текст и нажмите Ctrl+Enter
Это высокомобильный, многоцелевой комплекс, обеспечивающий успешное проведение боевой работы как в безпомеховой обстановке, так и в условиях интенсивного радиопротиводействия. Кроме аэродинамических целей всех типов он может поражать обширный ряд ракетных: тактических баллистических и противорадиолокационных, специальных авиационных и крылатые ракеты. Этим ЗРК можно наносить удары по надводным кораблям (например, классов «эсминец» и «ракетный катер»), а также по наземным радиоконтрастным целям. ЗРК может применяться для противовоздушной обороны войск (войсковых объектов) в различных формах боевых действий, административно-промышленных объектов и территории страны.
Головной разработчик ЗРК «БУК-М2Э» – ОАО «Научно-исследовательский институт имени В.В. Тихомирова», головной изготовитель – «Ульяновский механический завод». Оба предприятия входят в состав ОАО «Концерн ПВО «Алмаз – Антей».
ЗРК «БУК-М2Э» функционально состоит из боевых и технических средств. Первые включают: командный пункт (КП) 9С510Э, станцию обнаружения целей (СОЦ) 9С18М1-3Э; до шести огневых групп двух типов (самоходных огневых установок (СОУ) 9А317Э с приданной им одной пуско-заряжающей установкой (ПЗУ) 9А316Э и радиолокатора подсвета и наведения (РПН) 9С36Э с приданными ему двумя пуско-заряжающими установками 9А316Э).
Управление боевыми действиями комплекса осуществляется командным пунктом (КП), получающим информацию о воздушной обстановке от станции обнаружения целей (СОЦ) или вышестоящего командного пункта (ВКП), и передающим по линиям технической связи целеуказания и команды управления на огневые группы (до шести групп). Каждая огневая группа имеет четыре целевых канала и восемь стрельбовых каналов. Обстрел сопровождаемых целей производится как одиночными, так и залповыми пусками зенитных управляемых ракет (ЗУР).
Используемая в комплексе высокоэффективная ЗУР 9М317 с твердотопливным ракетным двигателем и гибко адаптируемым к различным типам целей боевым снаряжением, позволяет уверенно поражать цели во всем диапазоне зоны поражения комплекса: по дальности – 3,0-45 км, по высоте – 0-25 км. Применение в боевых средствах ЗРК современных вычислительных систем, фазированных антенных решеток, эффективная аппаратурно-программная реализация сложных специальных режимов боевой работы позволяют комплексу одновременно сопровождать и с минимальным временным интервалом поражать до 24-х целей. Время реакции комплекса – 10-12 секунд. Вероятность поражения аэродинамических целей одной ракетой равна 0,9-0,95. Максимальная скорость поражаемых тактических баллистических ракет – 1200 м/с. Зона обнаружения и вероятность поражения малоразмерных и низколетящих целей увеличивается в 1,5 раза за счет применения в составе комплекса радиолокатора подсвета и наведения (РПН 9С36Э), в котором антенный пост поднимается на высоту 21 метр.
Размещение боевых средств на скоростных самоходных гусеничных или колесных шасси, минимальное время развертывания и свертывания ЗРК (не более 5 минут без РПН), возможность смены позиций основных боевых средств с включенной аппаратурой за 20 с обуславливают высокую мобильность комплекса.
Наличие каналов помехозащиты, позволяющих функционировать боевым средствам комплекса в интенсивных активных помехах мощностью до 1000 Bт/МГц, эффективная оптико-электронная система (ОЭС), реализованная на базе двух матричных каналов (тепловизионного и телевизионного) и позволяющая всесуточно работать основному боевому средству комплекса – СОУ 9А317Э в режиме ОЭС (практически без СВЧ – излучения), обеспечивают высокую помехозащищенность и живучесть комплекса.
В 2009-2010 гг. ЗРК «БУК-М2Э» прошел реальную проверку в условиях максимально приближенных к боевым, с проведением многосторонних, объемных летных и стрельбовых испытаний на полигонах Министерства обороны РФ и зарубежного заказчика в сложнейших метеорологических условиях (температура окружающей среды – до +54°С, большая запыленность воздуха, ветер до 27 м/с) с имитацией воздействия активных шумовых помех. Эти тесты подтвердили высокие тактико-технические характеристики комплекса и его высокую надежность.
В боевые средства комплекса, включая ЗУР 9М317, заложены значительные модернизационные возможности с целью улучшения их тактико-технических характеристик, в том числе в связи с дополнительными требованиям заказчиков.
ЗРК «БУК-М2Э» заметно превосходит по своим тактико-техническим характеристикам существующие зарубежные аналоги: ЗРК KS-1А (Китай), Hawk (США), NASАMS (Норвегия), Spayder (Израиль), SAMP-T (Евросам), Akash (Индия). Комплекс пользуется высоким спросом на международном рынке вооружений и в сегменте войсковых ЗРК средней дальности и, бесспорно, является одним из лучших в мире.
Модернизированная зенитная установка Шилка». 23-миллиметровая счетверенная зенитная самоходная установка (ЗСУ) «Шилка» – средство ПВО малой дальности. Она предназначена для противовоздушной обороны боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах до 1500 м и дальностях до 2500 м. ЗСУ может использоваться для поражения подвижных наземных и надводных целей на дальностях до 2000 м, и целей, сбрасываемых на парашютах.
Успешно пройдя боевую проверку в различных регионах мира, ЗСУ «Шилка» и по сегодняшним критериям обладает высокой огневой мощью и тактической мобильностью, при этом имеет налаженную и разветвленную структуру ремонта и обучения персонала. Но время, конечно же, потребовало необходимость проведения модернизации ЗСУ «Шилка».
Ульяновский механический завод провел работы по модернизации ЗСУ «Шилка». Обновленная ЗСУ обладает лучшими тактико-техническими характеристиками по сравнению с более ранними модификациями. На ней внедрена более совершенная система управления огнем: введена аппаратура приема и передачи данных для обмена информацией ЗСУ с вышестоящим командным пунктом; изменен метод обработки вторичной информации – с аналогового на цифровой; радиолокационная станция заменена новой РЛС того же частотного диапазона; вся аппаратура (за исключением передатчика) переведена на твердотельную элементную базу; система помехозащиты и дальномер переведены на цифровой метод обработки информации; вместо аналогового счетно-решающего прибора, орудийного и визирного преобразователей координат применена быстродействующая с памятью большой емкости цифровая вычислительная система, выполненная на современной серийно выпускаемой цифровой вычислительной машине.
Встроенный режим тренажера обеспечивает возможность эффективного обучения операторов РЛС без использования авиации. Введение в состав ЗСУ комплекта аппаратуры, обеспечивающей стрельбу зенитными ракетами типа «Игла» позволило увеличить дальность поражения целей до 5 км.
Зенитная самоходная установка «Тунгуска-М1». ЗСУ «Тунгуска» разработана в 70-х годах XX века. Она предназначена для обнаружения, опознавания государственной принадлежности и уничтожение самолетов, вертолетов (в том числе зависших и внезапно появляющихся) и других низколетящих целей при работе в движении, с места и с коротких остановок. ЗСУ обеспечивает уничтожение наземных и надводных целей и целей, сбрасываемых на парашютах.
Многолетний опыт эксплуатации ЗСУ показал, что она обладает недостаточной помехозащищенностью при стрельбе ракетным вооружением по целям, оснащенным оптическими помехами. Кроме того, она не оснащена аппаратурой автоматизированного приема и реализации целеуказания от вышестоящего командного пункта, что снижает эффективность боевого применения батареи ЗСУ при массированном налете противника.
Именно поэтому в ЗСУ «Тунгуска-М1» реализован ряд технических решений, позволивших расширить ее возможности. Применена новая ракета с импульсным оптическим ответчиком и модернизирована аппаратура управления ракетой, что позволило существенно повысить помехозащищенность от оптических помех и увеличить вероятность поражения целей, действующих под прикрытием этих помех. Оснащение ракеты радиолокационным неконтактным взрывателем значительно повысило эффективность при борьбе с малоразмерными целями. Увеличение времени работы элементов ракеты увеличило дальность поражения целей ракетой с 8000 до 10000 м.
В ЗСУ внедрена аппаратура автоматизированного приема и обработки внешнего целеуказания, которая по радиоканалу сопрягается с батарейным командным пунктом. Это позволило с командного пункта автоматически распределять цели между ЗСУ батареи (в состав батареи входит 6 ЗСУ), что значительно повышает эффективность боевого применения при массированном налете целей. ЗСУ на командный пункт передается информация о действиях по цели.
Введена также система «разгрузки» наводчика. С ее помощью осуществляется автоматическое, скоростное, двухкоординатное сопровождение цели оптическим прицелом. Это значительно упростило процесс полуавтоматического сопровождения цели наводчиком с одновременным повышением точности сопровождения и уменьшением зависимости эффективности боевого применения ракетного вооружения от уровня профессиональной подготовленности наводчика.
В ЗСУ введены телевизионный и тепловизионный каналы с автоматом сопровождения, что обеспечивает пассивный режим сопровождения цели и всесуточность применения ракетного вооружения. В модернизированной цифровой вычислительной системе применен новый вычислитель, обладающий большим быстродействием и большим объемом памяти, что повысило частоту решения задач, уменьшило ошибки расчетов. Одновременно расширились функциональные возможности ЦВС при решении боевых и контрольных задач.
