Патрон для лампочки: принцип устройства, виды и правила подключения. Электрический патрон, устройство и подключение

Любая люстра обладает патроном, в который непосредственно вкручивается лампочка. Помимо ее фиксации, подобный элемент участвует в токопередаче, а также выполняет еще несколько функций. К нему крепится плафон или абажур, а также прочие возможные декоративные элементы светильника.

Случается, заменить требуется не только лампочку, а и патрон для люстры. С этой задачей вполне можно справиться самостоятельно. Правильные действия помогут вернуть полноценное функционирование прибора. Необходимо в работе придерживаться а также выполнять все действия по определенной схеме. Советы профессиональных мастеров помогут выполнить все действия правильно.

Виды патронов

Рассматривая технологию, как поменять патрон в люстре, необходимо изучить разновидности этих устройств по предназначению. Согласно области применения существует 3 типа представленных устройств.

Первый вид маркируется как Е14. Такие патроны предназначены для подсветки, например, СВЧ-печи или холодильника. За небольшие размеры в народе их называют миньонами. Наибольший ток, на который они рассчитаны, составляет 2 А (около 440 Вт).

Вторым типом является патрон для люстры Е27. Это самый распространенный вид подобных изделий. Максимальный ток, на который рассчитаны представленные устройства, составляет 4 А (около 880 Вт). Существуют и более мощные патроны. Они выдерживают ток 16 А (приблизительно 3,5 кВт). Их применяют для уличного освещения. Патроны для прожектора этого типа имеют маркировку Е40. При выборе подобных изделий обязательно учитывают их разновидность.

Устройство патрона

Независимо от того, устанавливается ли патрон для люстры Е14 или Е40, его устройство во многом будет идентичным. Разница между ними заключается лишь в габаритах и некоторых конструктивных элементах. Каждый патрон состоит из 3 основных частей. Первая из них - это гильза с резьбой Эдисона. В нее ввинчивается лампочка. Также патрон имеет донышко и керамический вкладыш. Эти элементы передают ток на лампу.

Для этого патрон имеет 2 латунных контакта на цоколе. Также есть специальная планка с резьбой. На центральный элемент цоколя приходится фаза. Это минимизирует риск контакта человека с токопроводящими элементами патрона. При этом повышается безопасность его эксплуатации. Это стандартная конструкция. К ней подводятся провода, благодаря чему и приводится в действие представленное устройство.

Нестандартный патрон

Рассматривая технологию, как поменять патрон в люстре, необходимо понять устройство нестандартного типа изделий. Они встречаются гораздо реже. Подавляющее количество патронов имеют представленный выше принцип. В нестандартных разновидностях разобраться в устройстве несколько сложнее.

В такие изделия может вкручиваться сразу несколько лампочек. Если не запомнить, как были расположены провода, можно не разобраться с их подключением. Поэтому при замене нестандартного патрона провода необходимо маркировать. На планке есть места для подсоединения проводов. Их крепят в правильной последовательности. Фазу и ноль необходимо подсоединять к соответствующим отверстиям. Между ними делают специальную перемычку. Без нее последующие лампы не зажгутся, если первый осветитель не задействован.

Сборка простого патрона

Чтобы понимать, как правильно подключать новый патрон, необходимо разобраться в технологии его сборки. Керамическая пластина прилегает к латунным контактам. С ее противоположной стороны находится стальная пластина. Она фиксируется на керамическом вкладыше при помощи винта и гайки.

Эта конструкция не только выполняет функцию фиксатора, но и активно участвует в работе всей системы. Патрон для люстры с гайкой и винтом через эти элементы проводит ток на центральный контакт. Гровер при этом не требуется в обязательном порядке. Но его присутствие приветствуется. Причем винт необходимо затягивать очень крепко, ведь он передает ток лампе. Таким же образом подключается вторая пластина из латуни. При этом центральный контакт необходимо подогнуть до уровня проводников по бокам.

Подсоединение проводов

Подключая патрон для люстры Е27 с гайкой, необходимо правильно соединить провода с контактами. Их необходимо протянуть через донышко. На очищенных от изоляции проводах делают колечки и прикручивают их к пластинам из стали.

Если система будет управляться стационарным выключателем, фазу подводят к центральному контакту. Перед этим необходимо проверить надежность его прилегания. Для этого упирают в боковые проводники. Центральный (фазный) контакт при этом должен прогнуться не менее чем на 2 мм. Если этого не происходит, этот элемент подправляют, приподнимая его немного. Также выбору проводов необходимо уделить достаточное внимание. Они должны соответствовать суммарному потреблению электроэнергии осветителем.

Рассматривая, как заменить патрон в люстре, следует отметить, что для простого устройства на этом этапе наступает завершение процесса. Корпус в виде цилиндра накручивается на отведенное для него место. Все провода и соединения скрывает этот декоративный элемент. Патрон готов для вкручивания лампы.

Профессиональные электрики советуют приобретать патроны, в которых провода подключаются при помощи клемм. Это более простой и безопасный способ эксплуатации прибора. В таком изделии вместо винта и гайки установлена специальная кассета. Она имеет клеммы, к которым очень быстро можно подсоединить провода. Опытные электрики утверждают, что такие устройства обладают более длительным сроком эксплуатации.

Подключение патрона с зажимом

Патрон для люстры с клеммами обладает одним незначительным недостатком. Эту разновидность отремонтировать не получится. При потребности ее заменить, потребуется приобретать весь патрон, чтобы возобновить работу лампы. Зато вся работа займет минимум времени.

Корпус зажимов и патрона выполнен из пластика. Это монолитная структура. Проводники подсоединяются в систему через специальные зажимы. Они просто затягиваются отверткой. Их конструкция позволяет легко заменить разборный патрон. В продаже представлены подобные изделия типа Е14 и Е27. Поэтому их применяют преимущественно только для внутреннего монтажа. Начинающему электрику будет проще смонтировать эту разновидность патрона.

Безвинтовое устройство

Самой современной разработкой считается безвинтовый патрон для люстры. Он имеет специальные отверстия для провода. Обычно их предусмотрено 2 пары. Специальный пружинный механизм плотно прижимает провод, который через них протягивается. Попарная система зажимов позволяет подключать параллельно лампы от люстры с несколькими осветительными приборами. При использовании энергоэкономных ламп на такое устройство вполне можно подключить 10 или даже больше электропотребителей. Отверткой с плоским жалом необходимо отодвинуть зажим. Далее провод вставляется в соответствующий разъем. После этого отвертка отпускает латунную пружину. Она будет крепко прижимать провод к контактам.

Особенностью таких зажимов является требование к подводящим проводам. Многожильный кабель тяжело подвести в предназначенное для него гнездо. Поэтому требуется тип провода с монолитным проводником. Иногда производители люстр специально предусматривают наличие многожильного провода. Это позволяет без проблем подвести их в зажим. Это самый простой тип патрона. Поменять его будет гораздо легче. Его эксплуатационные качества значительно превышают другие разновидности. Поэтому это одна из самых предпочтительных разновидностей на сегодняшний день.

Рассмотрев, что собой представляет патрон для люстры, можно самостоятельно заменить вышедшее из строя изделие. Современные разновидности устройств позволяют сделать это быстро и качественно.

Занимаясь самостоятельной установкой осветительных приборов отдельные владельцы квартир, не обладая достаточным опытом электромонтажника, допускают оплошности, которые не влияют на работу светильника, но создают предпосылки для попадания человека под напряжение.

Типичные ошибки в монтаже светильников

Чаще всего встречаются следующие нарушения:

1. разрыв контактом выключателя нулевого, а не фазного проводника;
2. подключение фазы к ближнему контакту патрона;
3. низкое качество соединения проводов в случайных местах;
4. ослабленная изоляция скруток;
5. слабое крепление корпуса люстры на потолке.

Технические приемы, позволяющие избежать ошибки пятого пункта, описаны . Рекомендую ознакомиться. А здесь мы разберем четыре остальных случая.

Как должна разрываться цепь выключателем

Электрический ток в домашней проводке проходит по замкнутому контуру, образованному между потенциалами фазы и нуля. Когда на лампочке они присутствуют, то нить накала разогревается и излучает свет. Если один из потенциалов не подан, то свечения не будет.

Вывод: лампочка горит при подаче на нее напряжения и тухнет - когда:

• отсутствует один из потенциалов фазы или нуля;
• либо полностью снято напряжение.

Правила безопасности нам указывают, что выключатель должен разрывать фазу. Иначе, при работах по замене лампочки с перегоревшей нитью накала человек, даже отключивший выключатель, может оказаться под воздействием напряжения. Стоит ему случайно дотронуться до заземленной токоведущей части, как он будет поражен электрическим током.

В качестве стихийно возникшего заземления может стать случайное прикосновение к арматуре железобетонной плиты перекрытия, защитному РЕ-проводнику, влажной поверхности строительной конструкции и многим другим предметам, даже своему напарнику. Все это создаст ток утечки через тело работника.

Когда же путь фазе отсечен выключателем, то на патрон светильника подается только потенциал рабочего нуля, который не способен причинить вред человеку при касании аналогичных предметов.

Как подключить провода к патрону светильника

К каждой лампочке внутри люстры по проводам подводится напряжение. В качестве переходного коммутационного элемента используется электрический патрон специальной конструкции с двумя контактами:

• ближним к пальцам человека, вкручивающего лампочку (расположен на боковой стенке патрона);
• удаленным.

Через них проходит ток на цоколь лампочки и далее на нить накала.

Потенциал фазы необходимо подводить на центральный удаленный контакт патрона. В этом случае при работе под напряжением (забыли отключить выключатель) при случайном соприкосновении с боковым контактом человек не попадет под действие потенциала фазы.

Этот прием, конечно, не спасет того, кто станет вставлять палец глубже и достанет до удаленного контакта. Но таких специалистов надо еще поискать.

Конструктивно стеклянная колба лампочки вклеивается в металлический корпус цоколя довольно надежно. Но, в технике нет ничего вечного, а клеевой состав со временем может нарушиться.

На практике встречаются случаи, когда отработавшие продолжительный срок лампочки, особенно в греющихся патронах с ослабленными электрическими контактами, разрушаются при выворачивании: колба остается в руке, а цоколь ввернут в патрон.

В такой ситуации возникают короткие замыкания, а люди часто получают электротравмы.

Качество соединения проводов

На первый взгляд, для непрофессионалов очень простой, а на самом деле это один из сложных и опасных вопросов, который чаще всего вводит в заблуждение.

Если просто положить два оголенных провода друг на друга, особо не прижимая их, то через образованный контакт все равно будет протекать ток. И это служит причиной ненадежных соединений, выполняемых неопытными «домашними мастерами» и электриками-халтурщиками с характерным запахом…специальности.

Металлические жилы проводов всегда окисляются под действием воздуха, а при нагреве от проходящего по ним электрического тока этот процесс идет быстрее. Образующаяся оксидная пленка повышает электрическое сопротивление контакта, ухудшает условия прохождения тока, вызывает дополнительный повышенный нагрев, образует искрение и дальнейшее разрушение изоляции, способное вызвать пожар.

Для надежного соединения проводов разработаны специальные технологии, основанные на:

• скрутках со сваркой или пайкой;
• использовании винтовых зажимов;
• вкручивании изолирующих колпачков СИЗ;
• подключении клеммников ВАГО;
• других способах.

Мастеру остается только правильно их использовать. Но, для этого следует разобраться с принципом их работы. Иначе возможно ненадежное ошибочное соединение.

Внутри люстры все места коммутации проводников необходимо располагать в одном доступном для последующего обслуживания месте. Скручивать отрезки проводов для наращивания общей длины не стоит.

Нарушения изоляции

Металлические жилы всех проводников покрыты диэлектрическим слоем, а в отдельных случаях и не одним. Эта изоляция гарантирует безопасную работу схемы и обеспечивает прохождение электрического тока по тому же маршруту, который задан проектом.

Однако, поливинилхлоридная оболочка, а особенно резиновая, не выдерживает длительного воздействия солнечного света, да и мороз переносит плохо.

Существуют еще такие причины, как:

• небрежная транспортировка и нарушение технологии хранения на складах;
• порезы и повреждения при разделке концов кабеля;
• разрушения от контакта с горячими предметами;
• поедание крысами и мышами;
• некачественная намотка изоленты и другие факторы.

Схема этого варианта монтажа проводов приведена на самом верхнем рисунке. Количество лампочек в люстре показано условно, а их соединение выполняется только параллельным методом. Желто зеленым цветом показан проводник защитного нуля РЕ, голубым - рабочего N, а красным - фазы L.

В старых зданиях, РЕ-проводник отсутствует. Но, в государственном масштабе запланирован переход на систему TN-C-S, который уже постепенно проводится. Поэтому прокладывайте этот защитный ноль заранее в своей квартире, ибо вам его доведут только до квартирного щитка.

Проводка внутри люстры должна быть собрана и проверена на столе до подвешивания светильника на потолок. Иначе существует риск создания КЗ при включении под напряжение даже у только что купленных в магазине устройств.

Для создания электрических магистралей используются кабели, проложенные от распределительной коробки к:

• квартирному щитку;
• выключателю;
• люстре.

Наличие распределительной коробки обязательно по правилам безопасности. В ней собираются кабельные концы в единую схему.

Грамотные электрики подписывают окончания кабелей и маркируют клеммы и провода. Это не только облегчает монтаж, но и возможный поиск будущих неисправностей.

Вариант применения цветовой маркировки проводов показан на картинке, но на практике встречаются и другие способы.

Как проверить провода в кабеле

Подключение люстры к выключателю может выполняться при строительстве здания или в процессе эксплуатации для замены схемы освещения. Во всех случаях работа должна выполняться в квартирном щитке с принятыми мерами по недопущению его несанкционированной подачи включением посторонним человеком . Например, можно снять концы проводов с питающей схемы.

Только после этого проверяют или создают маркировку. Достоверные результаты обеспечивают только электрические методы, основанные на «прозвонке» специальными измерительными приборами:

• омметрами;
• тестерами или мультиметрами;
• самодельными «прозвонками» электриков или подобными заводскими моделями.

В домашних условиях можно вполне обойтись куском проволоки с зажимом крокодил или бельевой прищепкой, батарейкой и лампочкой.

Крокодил подключают на один конец кабеля, а контактом батарейки перебирают жилы на обратной стороне. При совпадении проводника лампочка загорится.

По этому принципу работают дешевые китайские прозвонки со светодиодами. Но, у них не совсем удачная конструкция: она, в силу малого значения тока свечения светодиода, обладает повышенной чувствительностью и способна в отдельных случаях прозвонить другую цепь через параллельное сопротивление, чем вводит в заблуждение неопытного работника.

Особенности подключения выключателей с подсветкой и светильников с лампами пониженного напряжения

Светодиодные индикаторы на выключателях

Эта довольно оригинальная конструкция указывает положение выключателя в темное время, но она предназначена для ламп с нитью накаливания и галогенных. При подключении светодиодных или энергосберегающих люминесцентных светильников через подобные выключатели возникает их подсвечивание, мерцание.

Оно создается из-за повышенной чувствительности источника света к проникающему на него потенциалу через светодиодный указатель, выполненный встроенными электронными платами.

Для устранения подобного дефекта отдельные умельцы рекомендуют подбирать конденсаторы, обладающие значительным емкостным сопротивлением, для вставки в цепь питания светильника. Но, это неэффективная мера. Исправить положение можно:

1. демонтажем платы из выключателя, то есть отказом от подсветки;
2. подключением в схему электромагнитного реле, обмотка которого будет управляться выключателем, а контакты коммутировать светильники.

При втором способе реле располагают в люстре около рабочего нуля, который тоже надо заводить на обмотку.

Светильники с пониженным напряжением

Среди конструкций люстр встречаются светильники с источниками напряжения 12 или 24 вольта. Обычно это красивые галогенные лампы. Для их питания достаточно купить электронный трансформатор. Благодаря маленьким габаритам его можно разместить внутри корпуса осветительного прибора или на потолке около клеммной колодки.

Схема подключения приведена на картинке.

Выбирая модель электронного трансформатора, в магазине обратите внимание на его выходную мощность. Она не должна быть меньше, чем нагрузка, создаваемая всеми подключенными светильниками.

Принцип подключения люстры к двухклавишному выключателю

В этом случае внутри люстры лампочки делятся на две группы. Каждая из них получает потенциал фазы от отдельной клавиши выключателя, а рабочий ноль у всех общий. Для подключения потребуется:

• установить на стену двухклавишный выключатель;
• задействовать в распределительной коробке дополнительную клемму;
• иметь в кабелях питания от распределительной коробки до выключателя и люстры одну добавочную жилу;
• использовать клеммную колодку для подключения люстры на 4 контакта или две на 2.

А остальная схема подключения лампочек не меняется.

Принцип подключения люстры к трехклавишному выключателю

За основу берется прежняя схема и в нее добавляется еще одна магистраль фазы от выключателя к дополнительной группе светильника.

Принцип подключения люстры к диммеру

У владельцев старых квартир возникает желание заменить центральный светильник на люстру с несколькими группами лампочек, но их останавливает необходимость прокладки дополнительных кабелей, требующая проведения грязных строительных работ по штроблению каналов в стенах. Ведь от одного выключателя запитывать все лампочки не экономно, да и не всегда целесообразно.

Выход из подобной ситуации прост - установка диммера вместо выключателя.

Он не только коммутирует электрическую цепь фазы, но еще и способен регулировать величину подаваемого напряжения, а, следовательно, яркость свечения. По желанию пользователя можно:

• менять степень освещения комнаты от яркой до затененной;
• управлять светом посредством дистанционного пульта, хлопка ладошами или голосом;
• использовать функцию плавного нарастания яркости при включении и другие возможности.

Показанный на картинке вариант установки диммера не является единственным. Если у прибора есть возможность дистанционного управления, то его можно встраивать не на место старого выключателя, а прятать внутри распределительной коробки или около люстры либо размещать в квартирном щитке.

Среди многообразия моделей диммеров, представленных в продаже, следует остановить свой выбор на той, которая совместима с конкретными источниками света и подходит по мощности нагрузки.

Наиболее простые бюджетные приборы предназначены для работы с галогенными источниками и лампами накаливания, но они не будут правильно работать со светодиодными и люминесцентными устройствами. Для них нужны специально подобранные конструкции диммеров.

Методы дистанционного управления светом люстры

Использование достижений электронной промышленности позволяет при освещении квартиры создавать индивидуальный дизайн помещения, оригинальные световые эффекты и одновременно экономить электроэнергию.

С этой целью созданы люстры, управляемые по радиоканалу от пульта, выпускаемого как брелок. В нем установлен радиопередатчик, работающий от энергии встроенной батарейки.

Сигнал-команда от передатчика воспринимается встроенным в люстру радиоприемником с контроллером, который служит исполнительным механизмом.

Обмен командами производится по индивидуальному, зашифрованному на заводе алгоритму. Поэтому пульт и контроллер настроены только для совместной работы и при поломке одного из них требуется замена полного комплекта. Сделано это для защиты от управления люстрой от радиопульта соседа или других источников сигнала.

В продаже представлен большой выбор комплектов пультов ДУ с приемниками-контроллерами, которые можно встраивать в уже работающие люстры. При выборе их моделей следует учитывать тип и мощность потребления источников света.

Технологии белорусской компании NooLite для управления светильниками

Минское предприятие «Ноотехника» производит системы управления светильниками на основе дистанционных методов с использованием частоты 433,92 МГц.

Они реализуют технологии «Умный дом». Приборы могут работать со всевозможными видами потребителей электроэнергии, включая:

• системы освещения комнат, зданий, улиц;
• электродвигатели удаленных объектов (вентиляторы, насосы и др.);
• тепловое оборудование.

На картинке показан вариант подключения люстры к домашней проводке по этой технологии.

Исполнительное устройство небольших размеров можно встроить внутрь корпуса люстры, а пульт радиопередатчик разместить на любом месте стены клеящей лентой или закрепить другими способами. Пульт дистанционного управления обладает такими же возможностями, как и стационарный, но выполняется в мобильном исполнении.

Обычная дальность их связи в метрах - до 50. Но ее можно увеличить подбором более мощных устройств.

Продвинутые модели обладают широкими возможностями, способны работать через интернет посредством управления с мобильных телефонов или смартфонов.

Таким образом, способов подключения люстры к выключателю сейчас существует много. Описать подробно их все в одной статье сложно. Поэтому материал дан очень сжато и весьма поверхностно. У вас наверняка остались нерешенные вопросы.

В качестве примера неправильной сборки люстры рекомендую посмотреть вот этот видеоролик. Его автор подтверждает мою мысль, что ток через люстру может идти в разных направлениях и лампочки будут светиться и отключаться. Но вот вопросы безопасности соблюдены не будут.

Считаю, что после прочтения статьи вы увидите эти ошибки. Указывайте их в комментариях, а я добавлю свое мнение.

Лампочка крепится на светильнике и контактирует с электричеством при помощи патронов. Именно к патрону подводится кабель для передачи электрического тока. К нему также крепятся все дизайнерские эстетические составляющие люстры.

Конструкция изделия включает в себя несколько элементов:

• внешний корпус цилиндрической формы;
• гильза;
• донышко патрона;
• вкладыш керамический;
• контакты латунные;
• крепежные элементы;

Корпус служит не только для крепежа гильзы. Он также является защитой от . Внутри него спрятаны центральные контакты.

На гильзе нарезана внутренняя резьба. Ее называют резьбой Эдисона. В патроны с резьбой лампочку нужно вкручивать. Существуют также гильзы с пружинными гнездами. В них лампочка просто втыкается при помощи специальных штырьков. Количество штырьков может быть разным.

Когда центральные контакты гильзы и контакты цоколя лампочки соприкасаются, замыкается контакт электрической цепи и лампа при подаче напряжения загорается.

Ток передается от проводников при помощи латунных контактов.

Патроны могут иметь различные устройства для присоединения проводов:

1. Зажимы контактные для присоединения винтами.
2. Зажимы контактные для присоединения без винтов.
3. Наконечники , которые используют для соединений.
4. Выводы проводов для соединений.
5. Выводы , к которым можно припаивать провода.

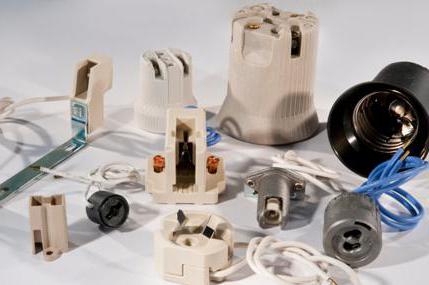

Разновидности и особенности

Конструктивно они делятся на 2 вида:

Штырьковые

Винтовые

Различаются они по способу крепления лампочек. Лампы накаливания чаще всего имеют винтовой цоколь. Для них нужны люстры с винтовыми патронами.

Галогенные, а также светодиодные могут выпускаться с разными цоколями - как винтовыми, так и штырьковые.

Патроны делятся также по материалу, из которого они изготовлены:

1. Чаще всего , при их изготовлении применяется пластмасса термостойкая.
2. Иногда встречается керамика.

керамический патрон

Особенности керамических изделий:

1. Выдерживает высокую температуру нагрева.
2. Более высокая цена.
3. Залипание гильзы к цоколю от нагрева при длительном использовании (в результате при выкручивании лампочки, гильза выкручивается вместе с ней).
4. На винтовых изделиях крепежная гайка залипает при высоких температурах (чтобы этого не произошло, гайка должна быть металлической).

Особенности термопластиковых изделий:

1. Выдерживают лампы накаливания не более 60 Вт.
2. Изменяют цвет в процессе эксплуатации (если они белого цвета).
3. Небольшой срок службы (рассыхаются от высоких температур).
4. Низкая цена.

Патроны различаются по габаритным размерам. Наиболее часто в люстрах применяют стандартные изделия - Е27 или миньоны - Е14 и 27 - это внутренний диаметр в миллиметрах. К ним проще всего подобрать лампу. Подойдет не только обычная лампа накаливания, но также и светодиодная.

Конструкция у элементов Е14 и Е27 одинаковая. Различаются они только диаметром. Но нужно учитывать, что Е14 выдерживают только небольшую мощность. Поэтому для освещения помещения их нужно несколько.

Встречаются и другие разновидности - Е10 и Е40 с внутренним диаметром 10 и 40 мм соответственно. Е14 и Е27 иногда выпускаются с встроенным выключателем.

Патроны G типа рассчитаны на галогенные и люминесцентные лампы с соответствующими цоколями. Они имеют много разновидностей. Самые распространенные - G4, G9, R7S, GU10. Поэтому нужно очень внимательно относиться к их выбору.

У изделий с цоколем G цифры обозначают расстояние между ножками.

Как выбрать патрон для люстры?

1. Конструкция должна соответствовать тому изделию, который был в вашей люстре. Иначе могут возникнуть проблемы с креплением.
2. При выборе нужно очень внимательно изучить маркировку.
3. Совпадать должны все параметры - размеры, мощность, напряжение.
4. Керамический корпус предпочтительнее, так как он долговечнее.
5. Изделия Е14 и Е27 по качеству одинаковые.
6. Лучше приобретать продукцию известных производителей.

Маркировка

На каждом изделии должны быть указаны все необходимые параметры. Маркировка включает в себя:

• ток нормируемый (единица измерения ампер) (иногда мощность лампы в ваттах);
• напряжение нормируемое (единица измерения вольт);
• напряжение нормируемое импульсное (единица измерения киловольт);
• род тока (для патронов с выключателем);
• изготовитель (указано соответствующий товарный знак, клеймо);
• тип изделия;
• влаго-, пылезащита;
• наибольшая рабочая температура;

Изделия Е14 и Е27 могут работать при нормируемом напряжении 250В. Е14 выдерживает нормируемый ток до 2А (мощность 440Вт). Е27 – может потреблять значительно больше – до 4А (мощность 880 Вт.).

Характеристики:

1. Нормируемая температура обозначается буквой Т.
2. Для обозначения величины тока используют букву А (Амперы).
3. Напряжение – В (вольты).
4. Влагозащита имеет символ – IPXI. Этот символ обычно нанесен на наружную часть патрона.

Как самостоятельно заменить патрон?

Часто бывает, что у люстры выходит из строя крепление лампочки. Справиться с заменой неисправного элемента может каждый. Особых знаний в электрике этот процесс не требует.

Признаки неисправности:

1. Наличие ржавчины на контактах или гильзе.
2. Повреждение корпуса.
3. Спайка цоколя лампы с гильзой.
4. Короткое замыкание между контактами.

Необходимые инструменты и материалы:

• исправное изделие;
• индикаторная отвертка;
• изоляционная лента;
• отрезок провода;
• клеммник;
• нож строительный;

Важно! Прежде, чем приступить к работе, необходимо отключить питание! Под напряжением приступать к работе опасно!

Последовательность выполнения работ:

1. Сначала нужно демонтировать люстру. На весу работать неудобно. Если люстра крепится на крюке - ее просто нужно снять. Если есть крепежные элементы - их нужно открутить.

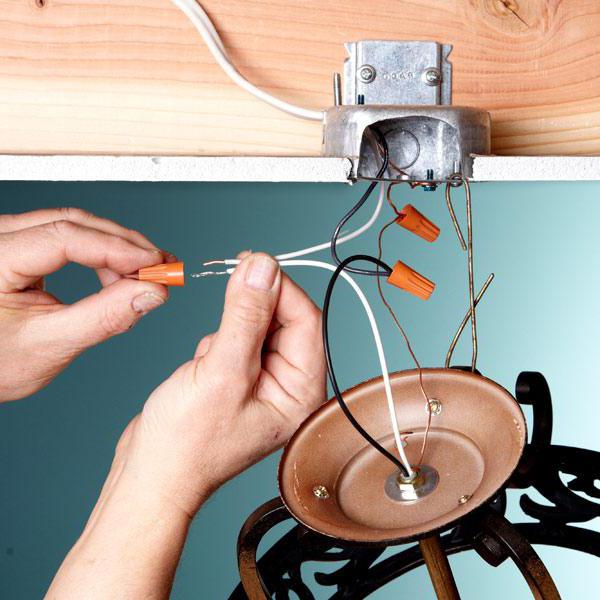

2. Затем отсоединяем провода питания люстры. При наличии клеммника нужно открутить зажимные болты, вытащить из него провода. Если соединение на скрутке - снять изоляционную ленту и раскрутить провода.
3. Люстру расположить на столе так , чтобы работать было удобно.
4. Вначале нужно демонтировать старый патрон. Крепиться в люстре они могут разными способами. В каждом случае, требуется индивидуальный подход. Чтобы демонтировать неисправный элемент, нужно его разобрать, то есть открутить цилиндрическую часть. Затем вытащить провода.
5. Монтаж нового. На место старого элемента установить новый и закрепить.
6. Люстру устанавливают в исходное положение.
7. Питающий провод пропускают через отверстие в люстре.
8. Концы провода зачищаем ножом (снять изоляцию).
9. Откручиваем зажимные болты клемм у керамического вкладыша. Вставляем их на место, затем зажимаем отверткой.
10. Вкладыш устанавливают во внутренний паз, затем закрепляются.
11. Люстру крепят на место.
12. Вкручивается лампочка, проверяется в работе.

Если при подаче напряжения лампа загорится. Все сделано правильно. Важно! Фазный провод нужно подключать только к центральному контакту для того, чтобы избежать поражением электрическим током. Важно! Даже если проблем с патронами нет, через каждые 5 лет их рекомендуется принудительно менять.

Производители и цены

Цена на патроны зависит не только от его типа, но также от производителя. Цена может меняться в разы при известном бренде. На рынке светотехники представлена продукция как отечественных, так и зарубежных марок.

Разброс цен достаточно велик:

Производитель	Тип	Цена, руб
Стандартный E27
VLM, Италия	D/270/L 4A, 250V	130
TDM,Россия	SQ0335-0008 4A, 250V	21
Китай	TS-064880 4A, 250V	45
Миньоны E14
VLM, Италия	D/140/L 2A, 250V	90
TDM,Россия	SQ0335-0010 2A, 250V	15
Китай	TS-162080 2A, 250V	19
Для галогенных ламп с цоколем G4 (низковольтный)
VLM, Италия	5023A универсальный 10A, 24V	120
TDM,Россия	SQ0335-0020 универсальный 10A, 24V	9
Китай	32400 VS универсальный 10A, 24V	11
Для галогенных ламп с цоколем G10
VLM, Италия	5039/GU 2A, 250V	150
TDM,Россия	SQ0335-0018 2A, 250V	14
Китай	D-LH-0918 2A, 250V	26

Виды, устройство, подключение и ремонт

– это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.

Электрический патрон является неотъемлемой частью любого светильника или люстры и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.

Виды, маркировка и технические характеристики
электрических патронов

Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.

Таблица видов популярных электрических патронов
для подключения искусственных источников света к сети

Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.

На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.

На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.

Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.

Виды и типы популярных электрических патронов для подключения искусственных источников света
Маркировка	Внешний вид	Ток нагрузки, А	Мощность не более, Вт	Назначение
E14		2	440	Патрон с круглой резьбой Эдисона ∅14 мм, который в народе называют «Миньон». Предназначен для маломощных светодиодных и ламп накаливания
E27		4	880	Патрон с круглой резьбой Эдисона ∅27 мм, который до недавнего времени устанавливался практически во все светильники. В настоящее время вытесняется Е14
E40		16	3500	Патрон керамический с круглой резьбой Эдисона ∅40 мм. Предназначен для установки в светильники для наружного освещения большой мощности
G4-G10		5	60	Штыревые вставные патроны G4, G5.3, G6.35, G8, G10 обычно устанавливают в светильники для подключения малогабаритных маломощных галогенных и светодиодных LED ламп. Число после буквы G обозначает расстояние между контактами патрона
G9		5	60	Контакты в патроне G9 выполнены в виде пазов, рассчитанных на подключение галогеновых и светодиодных ламп, имеющие цоколь с плоскими контактами в виде петли
GU10		5	50	Штыревой вставной патрон GU10 по применению аналогичен G4-G10 с расстоянием между штырями 10 мм. Особенностью его является увеличенный диаметр штырей цоколя ламп на концах, благодаря чему цоколь в патрон устанавливается с поворотом по часовой стрелке и надежно фиксируется
G13		4	80	Штыревой вставной патрон G13 предназначен для подключения линейных люминесцентных и светодиодных ламп. Отличительной его особенностью является парное применение и необходимость после установки лампы в прорезь патрона, провернуть ее относительно оси на 90°
GX23		2	75	Штыревой вставной двух контактный патрон GX23 предназначен для подключения U-образных люминесцентных и цилиндрических LED ламп
G24		2	75	Штыревой вставной четырех контактный патрон G24 предназначен для подключения U-образных люминесцентных и цилиндрических LED ламп. Число 24 обозначает расстояние между противоположными штырями по диагонали
2G7		2	50	Штыревой вставной четырех контактный патрон 2G7 предназначен для подключения U-образных люминесцентных и цилиндрических LED ламп
GX53		5	50	Современный штыревой вставной патрон GX53 по конструкции аналогичен GU10 с расстоянием между штырями 53 мм. Особенностью его является маленькая толщина, что важно для установки светодиодных светильников в натяжные и подвесные потолки

В таблице максимальный ток нагрузки и мощность подключаемых ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны в отличие от пластмассовых, выдерживают больший ток и допускают подключение более мощных ламп.

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой . Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».

В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой - внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Способы крепления электрических патронов
в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике
за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1. Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре
с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Ремонт электрических патронов

Электрические патроны серии Е можно успешно ремонтировать, так как есть возможность их разобрать. В патронах серии G части соединены с помощью заклепок и в случае поломки их приходится заменять новыми.

Ремонт разборного электрического патрона Е27

Если в светильнике начали часто перегорать лампочки или лампочки начинают при работе менять яркость свечения, то одной из причин, помимо плохого контакта в выключателе или распределительной коробке, является плохой контакт в электрическом патроне. Иногда при этом патрон при включении светильника, начинает издавать специфический жужжащий звук, в дополнение от патрона может плохо пахнуть гарью. Проверить это не сложно. Достаточно выкрутить лампочку и заглянуть в патрон. Если контакты почернели, значит нужно их зачистить. Причиной почернения может быть и плохой контакт в месте подсоединения патрона к проводам.

Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность подсоединения проводов и зачистить до блеска латунные контакты. Иногда их требуется немного подогнуть в сторону контакта с цоколем лампы.

Иногда при попытке выкрутить лампочку ее колба отклеивается от цоколя. В таком случае нужно попытаться вывернуть оставшийся в патроне цоколь, открутив цилиндрический корпус электрического патрона, удерживая его за донышко. Если корпус открутит не получается, то можно попробовать ухватить цоколь лампочки за край плоскогубцами и таким образом вывернуть.

Ремонт разборного электрического патрона Е14

Пришлось ремонтировать люстру из пяти рожков, в которой светились только две лампочки. Люстра была старая, советского производства с разборными патронами Е14 с винтовым креплением проводов.

Люстра эксплуатировалась много лет с лампочками накаливания и в результате от высокой температуры и ослабления проводов они местах зажима винтами окислились и обгорели.

Винты прикипели в резьбе и отвинтить их с помощью отвертки не получилось. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломалась крепежная часть для фиксации провода от боковых контактов патрона. Под рукой не оказалось подобного патрона для замены и пришлось придумывать как его отремонтировать.

Для этого крепежную часть контакта был завинчен винт до упора и вставлен кусок медной проволоки, предварительно покрытый оловянно-свинцовым припоем, как показано на фотографии.

После сборки место установки медной проволоки было залито с помощью паяльника большой каплей припоя. Электрический патрон после ремонта стал даже надежнее, чем был до этого.

Для профилактики были проверены все пять патронов и зачищены контакты с помощью наждачной бумаги. Провода были освобождены, подгоревшие концы откусаны, снята изоляция и залужены припоем. Но попался один электрический патрон, в котором при откручивании винтов у них сорвались головки.

Отремонтировал патрон с помощью пайки, припаяв токоподводящие проводники к месту облома винтов. Теперь качество соединения будет сохраняться многие годы.

После такого технического обслуживания и ремонта люстра прослужит еще не один десяток лет, тем более, что в патроны теперь вкрутили светодиодные филаментные лампочки.

с безвинтовыми контактными зажимами

При ремонте квартиры соседке пришлось снять люстру с потолка. Кода она, откручивала накидные гайки с электрических патронов с безвинтовыми контактными зажимами, чтобы снять плафоны, то все цилиндрические части патронов отсоединились от донышек и повисли на проводах. Люстра провисела всего шесть лет с лампочками накаливания. Стало очевидно, что в результате теплового воздействия пластмасса стала хрупкой, и защелки отломались. Решил электрические патроны отремонтировать.

Сначала спилил остатки защелок до уровня площадок в цилиндрическом основании электрического патрона. На фотографии слева обломанная защелка, а справа – подогнанная в требуемый размер.

Новые защелки были сделаны из листовой латуни толщиной 0,5 мм. Отрезанная полоска латуни шириной, равной ширине отломавшейся защелки, была согнута по форме, как на фотографии. Защелку можно сделать из любого листового металла, например, железа или алюминия.

Загнутой стороной полоска была заведена в донышко патрона со стороны закругленной части. После этого прямой участок полоски был загнут вокруг оставшегося держателя обломившейся защелки, как показано на фотографии.

После установки самодельных защелок донышко патрона было накручено на декоративную трубку в люстре.

После подключения электро поводов к цилиндрической части патрона, она была с помощью новых защелок закреплена на донышке. Изготовленные своими руками защелки отлично выполняли задачу, крепко удерживая цилиндрическую часть патрона. Теперь защелка никогда не отломается.

Электрический патрон — неотъемлемая часть любого светильника. Он служит не только для фиксации, а также передачи тока, но и закрепляет на себе множество дополнительных элементов. К ним относятся: плафон, абажур, предметы эстетики и светового потока. Общие черты устройства патрона можно изучить в статье по описанию люстры. Чтобы уметь устанавливать и ремонтировать электрический патрон, необходимо поближе с ним познакомиться.

Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.

Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.

Устройство электрического патрона

Патрон имеет 3 основных элемента. Цилиндрический корпус, в котором расположена резьбовая гильза, резьба которой выполнена по принципу Эдисона, донышко и вкладыш из керамики. Чтоб ток передавался от проводника на цоколь, установлено 2 контакта из латуни 2 планки с резьбой для крепления. На фото патрон Е27 в разрезе.

Фото ниже показывает, как латунные контакты касаются цоколя лампы. Правая фотография показывает передачу тока латунным контактам, закрепленным на вкладыше.

Чтоб повысить безопасность, необходимо подавать фазу на центральный контакт цоколя. Это сводит к минимуму шанс касания фазы человеком.

Электрический патрон на три лампочки

Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.

Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.

Как подключить обыкновенный электрический патрон

Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.

Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.

На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.

Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.

Как подключить электрический патрон с клеммами

Более новым видом патронов являются те, провода которых прижимаются при помощи клеммных колодок. Такой вид крепления ускоряет монтаж люстр и светильников. Корпус выполнен из пластмассы в виде монолита. Контакты закреплены изнутри при помощи заклепок. При выходе патрона из строя, ремонтные работы не удастся произвести.

Такой тип патрона выпускается размерами Е14, Е27. Они подойдут для замены разборных патронов, принцип которых описан чуть выше.

Как подключить безвинтовой электрический патрон

Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.

В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.

Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.

Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.

На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.

Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.

Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.

Как подключить к электрическому патрону розетку

Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.

В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.

Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.

Крепление электрического патрона

Как правило, патрон в люстрах и светильниках крепится за дно. Отверстие ввода провода имеет резьбу. Е27 могут иметь одну из трех видов резьб: М16?1; М10?1 или М13?1. Е14 – М10?1. Светильники подвешиваются на электропровод либо на металлическую трубку, имеющую любую форму резьбы на конце и длину.

Крепление электрического патрона за токоподводящий провод

Не допустимо прикреплять патрон напрямую к проводам. Для начала следует зафиксировать патрон в люстре. Для этого в донышко установлена втулка из пластика, имеющая отверстие в центре для запуска проводов. Во втулку установлен пластиковый фиксирующий винт.

После того как патрон подключен и собран, пластиковым винтом зажимаются провода. Эту втулку могут использовать для крепления декоративных элементов светильнику. Винт позволяет надежно закрепить патрон, крепление плафона и подвесок светильника.

Крепление электрического патрона на трубке

Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.

Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.

Крепление электрического патрона втулкой

Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.

Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1. Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта. Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.

Крепление электрического патрона с безвинтовыми контактными зажимами

Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.

На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.

Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.

На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.

Ремонт разборного электрического патрона

Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.
