Когда в доме перегорает лампочка, а ее замена не приносит результатов, то необходимо поменять патрон в люстре. Эта поломка является самой распространенной, ее легко исправить своими руками без специальных знаний и инструментов.
Основные причины для замены патрона
Произвести замену патрона в люстре приходится не только в связи с заводским браком, но и из-за конструкционных особенностей. Если светильник закрытого типа, температура внутри колбы сильно повышается. Иногда это приводит к оплавлению проводки.
В старых патронах со временем ухудшается контакт с лампой. Это может стать причиной частых поломок последних. После перегорания ламп накаливания иногда на клеммах образуется гарь, которая приводит к плохому контакту. Простая чистка редко приносит положительные результаты, поэтому держатели меняют.
Еще одной причиной для замены является стремление людей перейти на экономные светодиодные лампы. Поскольку их выпускают с меньшим цоколем, возникает необходимость менять посадочное место в светильнике. Все держатели имеют идентичную конструкцию. Отличаются они лишь диаметром резьбы.
Как устроен стандартный патрон?
Чтобы заменить патрон в люстре, необходимо понимать его устройство и виды. Для сети 220 В существует 3 типа данного изделия:
В зависимости от , используемой в светильнике, нужно выбирать тот или иной тип. Существуют такие части патрона:
- цилиндрический корпус;
- донышко;
- керамический вкладыш.
В первом находится гильза с резьбой Эдисона, в которую вкручивается лампа. Корпус держателя в зависимости от модели и предназначения может изготавливаться из таких материалов:
- пластик;
- карболит;
- керамика;
- металл;
- силикон.
Старые модели изготавливались из керамики. Но при высоких температурах они рассыпались и портились. Сейчас самым распространенным материалом является пластик. Изделия следует использовать согласно маркировке, поскольку превышение мощности электрических ламп при длительном их применении приведет к изменению свойств пластмассы, а следственно, к ее разрушению. Даже в современных керамических патронах контакты отгорают при высоких температурах.
Чаще всего в быту используют держатели типа Е14 и Е27. Их отличия заключаются в способе крепления, который бывает:
- подвесным к потолку с резьбовыми шайбами;
- с прямым фланцем, что позволяет зафиксировать изделие на поверхности;
- с наклонным фланцем для крепления на поверхности.
Когда к опоре крепится плафон, шайбы используют для монтажа и фиксации держателя. Держатели для крепления за ниппель вместо винтов имеют зажимы. Это позволяет сделать соединение проводников без нарушения их изоляции. Хотя резьбовые держатели проще в использовании, они менее долговечны. Особенно это касается патронов, длительно используемых.
Процесс замены патрона в люстре
Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:
- отключить подачу электричества на щитке;
- отсоединить электропроводку;
- снять люстру с потолка;

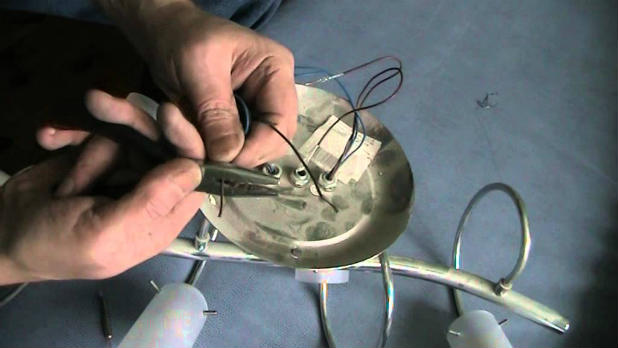

- разобрать светильник;
- изъять неисправный патрон;
- установить целый;
- после замены произвести монтаж люстры.
Отключение света на щитке
Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.
Отключение проводов
Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.
Снятие люстры с потолка
Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:
- снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
- открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
- если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
- если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.
Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.
Разборка светильника
Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.
Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.
Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.
Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.
Керамический патрон демонтируют следующим образом:
- отжимаются пластины с центрального контакта;
- откручивают болты с пластины, которая находится напротив керамического основания;
- центральные клеммы отгибаются на уровень боковых контактов.
Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.
Установка нового патрона
Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.
Фаза подводится к центральному контакту.
Важно убедиться в надежности креплений, чтобы предотвратить короткое замыкание или плохой контакт. Иначе провода начнут искрить, что приведет к поломке патрона.
Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.
Как правильно разобрать патрон?
Чтобы правильно разобрать держатель, необходимо определить, каким способом осуществлена фиксация цилиндра. В случае если это защелки, их нужно аккуратно отогнуть, чтобы не сломать.
Как правильно вытаскивается цоколь из патрона?
Иногда сложно вытянуть держатель из люстры, поскольку он прочно зафиксирован внутри. При откручивании удается извлечь лишь колбу. Чтобы решить эту проблему, нужно открутить цилиндр корпуса, придерживая его за низ. После этого извлечь цоколь будет гораздо легче. Если же верхняя часть изделия не выкручивается, нужно удалить его плоскогубцами.
Электрический патрон для лампочки - это устройство, которое является соединительным узлом между светильником и элементом накаливания. Кроме того, при помощи дополнительных крепежных элементов навешивается абажур или плафоны. Посредством такой детали ведется передача тока через провода. Ввернутый сгоревший элемент легко меняется, благодаря простоте корпуса изделия.
Маркировка изделий
В зависимости от диаметра резьбовой части узла, изделия имеют несколько разновидностей:
Подключение электрического патрона
Чтобы понять, как подключить патрон для лампочки, нужно хорошо представлять его устройство. Центральный контакт выполняется из латуни. Он прижимается к керамическому вкладышу. Для этого с обратной стороны имеется стальная пластина с резьбой. В нее заворачивается винт, который проходит через керамику и латунь.
Заворачивается винт с хорошим усилием, потому что через деталь на контакт проходит электрический ток. Рядом ставится боковая латунная пластина, которая крепится по такому же принципу.
При подключении проводов на них формируются колечки для крепежа. Они проходят через его центральное отверстие в корпусе и фиксируются на стальных пластинах. Фаза от сети подается на центральный контакт.
После этого сверху наворачивается втулка с резьбой под лампочку. Затем ведется подбор лампы.
Крепление изделия
Обычно крепление патрона в люстрах или светильниках проводится за дно корпуса. Давать весовую нагрузку на провода недопустимо. Для фиксации в люстре снизу имеется отверстие, в которое вставляется пластиковая втулка. В нее запускается проводка и фиксируется с помощью болта. Более надежным креплением является металлическая трубка. Через нее пропускаются провода. Расположенные на ней гайки позволяют вести установку плафонов и колпаков люстры.
Для установки плафонов для ламп или настенных светильников имеются специальные патроны. С наружной стороны у них нарезана резьба. Прижим навесных элементов осуществляется при помощи пластмассовых втулок, которые наворачиваются на резьбовую часть патрона.
Следует помнить, что устанавливать лампочку большого накала нельзя, потому что пластмассовые шайбы начинают плавиться.
Причины замены конструкции
С течением времена изделие требует замены. Необходимость возникает по следующим обстоятельствам:
Перед заменой патрона следует учесть некоторые советы:
Работы по демонтажу и установке
Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:
Подается напряжение в сеть, и прибор включается. Если работа проведена верно, то лампочка должна загореться.
Электрический патрон - это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене .
Начинать с рассмотрения самого простого варианта – установки вместо неисправного изделия нового, однотипного – вряд ли стоит. С этим способен справиться даже школьник, знающий, что сначала требуется отключить напряжение, а потом раскрутить сам патрон, ослабить зажимные винты клеммника и так далее. В основном данный вопрос интересует тех, кто хочет «модернизировать» люстру с целью использования вместо традиционной «лампочки Ильича» энергосберегающей лампы — для этого часто приходится заменить патрон люстры. Вот с этим и разберемся более детально.
Преимущества различных галогеновых, и иных напоминать бессмысленно. Раз выбраны они, то уже все их плюсы известны и по достоинству оценены. Но зачем в люстре менять патрон? Все дело – в несовпадении параметров цоколей (диаметра и резьбы). Не вникая в классификацию патронов и отличия их типов ( , E40), достаточно указать, что устанавливать необходимо один из двух – «14» или «27». Патроны E40 предназначены для уличных светильников.
1. Отключить автомат в квартирном (подъездном) щитке. Отсюда вывод – заменой патрона желательно заниматься в светлое время. Как быть, если это условие по какой-либо причине невыполнимо? Установить рядом с местом расположения люстры настольную лампу, чтобы не работать в полной темноте.
Если проводка в квартире сделана «по уму», то розетки и потолочные светильники разведены по разным линиям (хотя автор сталкивался и с «приятными исключениями»). Но мы же отключаем для безопасности вводной автомат. Значит, и розетки обесточатся.
В квартире, если смонтирован внутренний щиток, и того проще. Достаточно выключить соответствующий автомат.
2. Перевести настенный (или иной) выключатель люстры в положение «выкл». В случае если по какой-то причине вводной автомат отключать нежелательно.

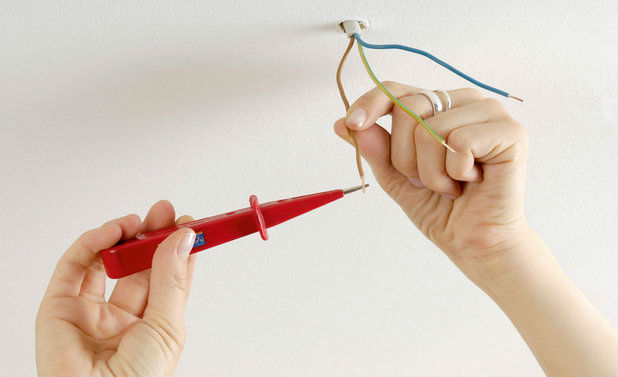

3. При помощи щупа-индикатора проверить отсутствие напряжения на клеммнике люстры, через который соединяются ее провода с внутриквартирной линией.
Зачем это нужно, если все и так уже обесточено? По правилам эл/монтажа, выключатель (размыкатель цепи) устанавливается на фазной линии, до осветительного прибора. Теперь вопрос – все ли это знают? А из тех, кто «в курсе», многие ли соблюдают это положение? Лучше не рисковать и проверить наличие/отсутствие потенциала на всех клеммах колодки.

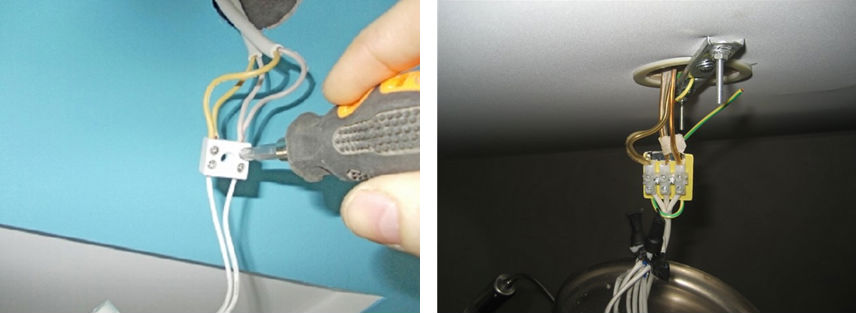

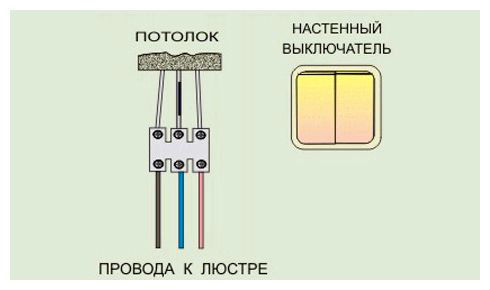

4. Отсоединить провода люстры. Здесь необходимо ориентироваться, как удобнее сделать – оставить ее в подвешенном состоянии или сначала снять с крючка («бабочки»).
5. Спустить люстру вниз. Замена патронов на высоте, тем более, если светильник достаточно габаритный, на несколько лампочек – не лучшее решение.
6. Демонтировать патрон. Сначала он раскручивается, после чего отсоединяются провода от его керамической колодки. Далее – съем нижней части корпуса. Его крепление производится по-разному, в зависимости от конструктивных особенностей люстры. Порядок действий несложно определить при визуальном осмотре.
Если люстра эксплуатируется давно, то нужно обратить внимание на состояние проводов внутри нее (от патрона до колодки). На этом этапе их несложно заменить на новые.
Далее – обратная сборка и подключение. И здесь же еще один совет – это необходимо делать сразу же. Если оставить установку нового патрона «на потом», то не факт, что такая работа пойдет быстро. У тех, кто занимается этим впервые, возникают сложности, так как многое забывается уже на второй день. Доказано практикой.
Если присоединение люстры ранее было сделано скруткой, то желательно новое подключение организовать при помощи клеммных колодок.
Для бытового использования лучше приобрести изделия фирмы «WAGO». С подпружиненными контактами работать намного удобнее. Узнать о сортаменте и специфике применения этой продукции .
Для восстановления работоспособности люстры в полном объеме не обязательно заменять патрон лампы, которая не светится, даже если нить накала и не оборвана. Разгерметизация колбы (еще одна вероятная неисправность) – редчайший случай.
Типовые неисправности
- «Западение» язычка. Такое нередко случается, если при замене лампочек они слишком усердно вкручиваются. Поэтому центральный контакт цоколя до него и не достает. Чуть-чуть приподнять несложно, например, тонкой отверткой.
- Нагар на язычке патрона. Как результат, нарушение контакта. Очистить можно наждачной мелкофракционной бумагой. Если ее под рукой нет, налет легко снимается кончиком ножа.
- Плохой контакт в месте крепления проводов. Сделать «протяжку» винтов – секундное дело.
Практические советы:
- Перед тем, как приступить к работе, необходимо позаботиться о собственной безопасности. Что и где отключить, как проверить, что нет напряжения на проводах – указано выше.
- В любом случае, если приходится заниматься люстрой, нужно, чтобы кто-то стоял рядом и помогал, а заодно, и страховал.
Если лампочки в светильнике приходят в негодность слишком быстро, мигают или вовсе не функционируют, проблема может крыться в неисправном патроне. Ее можно решить следующими способами: заменить либо люстру, либо патрон. Когда вы не планировали приобретать новый светильник, экономнее будет его починить. Если вы не знаете, как поменять патрон в люстре: и пошаговая инструкция помогут вам в этом.
Перед тем как менять патрон в люстре, уверьтесь в его неисправности. Если его тело лишено повреждений, то можно остановиться на ремонте. Предварительно обесточьте систему освещения в квартире так, чтобы остались рабочими только розетки (питание к ним подходит от другого автомата). А сам ремонт можно производить, не демонтировав люстру:
Совет! Если ламповый цоколь застрял в патроне, а вытаскивается только стеклянная колба, то воспользуйтесь плоскогубцами. Зафиксируйте инструмент, ухватив за край, и вращайте против часовой стрелки. Цоколь выйдет.
Замена патрона в люстре: подробная инструкция
Теперь о том, как поменять патрон в люстре. Для этого понадобится стремянка и помощник, который будет поддерживать светильник во время его демонтажа и повторной установки:
Внимание! Если после замены патрона не исчезла проблема мигания или частого перегорания ламп, продолжите поиск причины. Возможно, вы изначально неправильно произвели подключение, или в качестве соединения используете скрутки.
Обратите внимание на то, что смена патрона – отличный повод проверить, в каком состоянии находится люстровая проводка. Если она ветхая, то тоже подлежит замене. Удалять старый провод и ввертывать новый – дело усидчивых и терпеливых людей. Важно только не перепутать способ соединения ламп, который был использован первоначально. В качестве проводов можно использовать кабель с двумя или тремя жилами, а также отдельные проводки.
В настоящее время все большее распространение получает бытовое использование светодиодов. Производители осветительных приборов рекомендуют заменять ими стандартные лампы накаливания на 60 (100) Вт.
Не вызывает сомнений то, что технические характеристики такого электрооборудования уже в ближайшем будущем приведут к его повсеместному применению. Светодиоды имеют большое количество преимуществ.
Диодный принцип способствует максимально эффективному расходованию электроэнергии. Коэффициент полезного действия светодиодов в 10 раз выше, чем у обычных ламп накаливания. Продолжительность их работы составляет около 100 тысяч часов. Это позволяет, установив светодиод, надолго забыть о каких-либо тратах на обслуживание и замену осветительных приборов.
Заменить обычную лампу накаливания на светодиодную решил и я. Но поскольку в прихожей висела люстра, в которой начинка была еще с советских времен, современная светодиодная лампа по размерам ни как туда не подходила, поэтому нужна была .
В данной статье речь пойдет о том и полностью ее реконструировать.
Патрон для люстры - основные виды и маркировка
При маркировке резьбовых электрических патронов используется буква «Е» с обозначением диаметра цоколя в миллиметрах. Технические характеристики указываются на корпусе каждого изделия.
По принципу работы все патроны устроены одинаково. Отличия заключаются только в габаритных размерах и конструктивном исполнении. Согласно государственному стандарту патроны, рассчитанные на применение в сети 220 В, производятся трех типов:
- 1. Е14. Данный тип обычно используется для подсветки в СВЧ печах, холодильниках или в настольных светильниках. Рассчитан, как правило, на максимальный ток потребления до 2А (440 Вт).
- 2. Е27. Применяется в большинстве светильников и потребляет до 4А (880 Вт).
- 3. Е40. Данный тип патрона используется для уличного освещения и рассчитан до 16А (3500 Вт).
В устройстве самого патрона можно выделить несколько основных деталей. Наружный цилиндрический корпус включает в себя гильзу с резьбой Эдисона. Также в состав патрона входят донышко и керамический вкладыш.
От подходящих проводников ток передается по двум латунным контактам на цоколь лампочки.
Как заменить патрон в люстре
Теперь непосредственно рассмотрим, . Прежде чем выполнять работы необходимо позаботиться о электробезопасности, для этого в щитке нужно отключить автоматы, от которых запитана люстра. Далее полностью снимаем люстру, так как в подвешенном положении не очень удобно выполнять какие либо работы.
Сначала необходимо добраться до места соединение проводов, они расположены под потолком за верхней крышкой люстры (защитным колпаком). Снимаем изоленту в месте соединения и аккуратно отсоединяем питающий провод от проводов люстры.
Все это делать необходимо очень осторожно, так как проводка еще советская и выполнена алюминиевым проводом (алюминий очень хрупкий металл и в любой момент может обломаться).
Как я и думал соединение выполнено скруткой, причем соединены медь и алюминий, но ничего, после замены патрона в люстре постараюсь соединить эти провода с помощью самозажимных клеммников wago .
Может показаться, что выполнить смену патрона будет несложно, даже если не снимать люстру с потолка. Однако практика показывает, что при создании комфортных условий работы все манипуляции производятся значительно организованнее и быстрее.

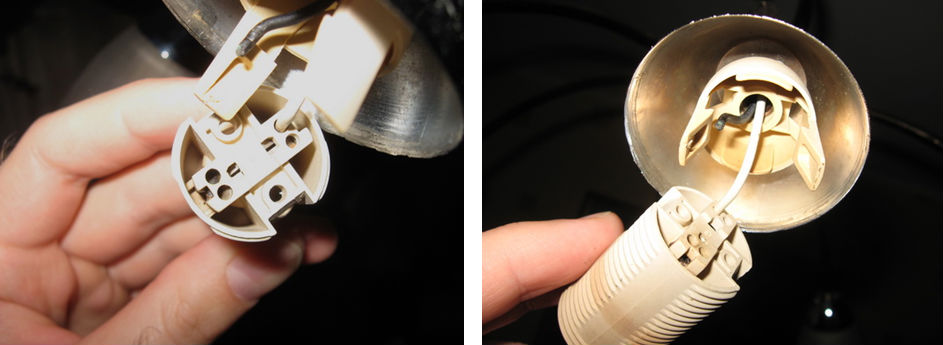

Сняв люстру с потолка, приступаем к демонтажу самого патрона. Его следует разобрать, а затем отсоединить провод от керамической колодки. Далее от люстры отделяется основание патрона. Метод отделения зависит от способа крепления. В разных конструкциях он может быть различным.
Чаще всего электрический патрон крепится к металлической трубке. Такое соединение является наиболее распространенным, поскольку позволяет существенно расширить спектр дизайнерских решений из-за возможности удержания тяжелых конструкций.
Всю нагрузку берет на себя не патрон, а металлическая труба. Нередко на трубку навинчиваются дополнительные гайки. Благодаря этому на ней надежно крепятся любые плафоны и разнообразные декоративные колпаки.
Провод к патрону пропускается непосредственно по внутренней поверхности трубки. Если прежняя проводка серьезно устарела, и появились сомнения в ее надежности, то необходимо произвести замену. Для этого провод удаляется из трубки, а вместо него протягивается новый двухжильный.
Установка электрического патрона осуществляется в обратном порядке. При этом следует проявлять аккуратность, не допускать повреждения изоляции, чтобы избежать коротких замыканий в будущем.
После того, как будет выполнена , можно приступать непосредственно к подключению нашей модернизированной люстры. Как я уже говорил выше, для соединения проводов люстры буду использовать не скрутку, а соединительные клеммники wago.
С их помощью можно очень быстро и удобно выполнить соединение, не требуется ни каких инструментов и дополнительных изолирующих материалов, контакт получается очень надежным.
Иногда старую лампу накаливания не удается извлечь из патрона. Цоколь прочно в нем застревает, и при откручивании лампочки отделяется лишь стеклянная колба. Не решив этой проблемы, патрон нельзя будет использовать. Как же выйти из ситуации?
Как всегда, первым делом обесточиваем осветительный прибор. Затем откручиваем цилиндрическую часть корпуса патрона, придерживая его за низ. Теперь извлечь цоколь становится гораздо легче.
Если верхнюю часть патрона открутить не удалось, то можно попробовать вытащить цоколь плоскогубцами. Для этого следует ухватить край цоколя и провернуть его в патроне. Нередко знающие люди советуют в подобной ситуации использовать обычную пластиковую бутылку.
На огне оплавляется ее горлышко, которое затем помещается в застрявший цоколь. Спустя некоторое время, когда пластик застынет, можно будет без труда выкрутить оставшийся в патроне цоколь .
Надеюсь, данная статья о том, как выполняется , была полезной, до встречи в следующих выпусках дорогие читатели.
