"Град" - известнейшая военная разработка СССР после AK-47, поспорят тут разве что Су и МиГ. Реактивные системы залпового огня - отдельная глава истории войн. Читайте о РСЗО "Град" - вершине инженерной мысли, смертоносной машине и музейном экспонате.
Перед "Градом"
"Катюша", или, как правильно она называется, реактивная пусковая установка БМ-13, сыграла в финале Второй мировой столь значимую роль, что правящая верхушка СССР сразу после окончания войны отдала инженерам приказ всячески развивать направление реактивной артиллерии.
Чем же была так хороша "Катюша" и чем так хороши машины, пришедшие ей на смену? Идея состоит в следующем: взять грузовой автомобиль, способный преодолевать пересеченную местность, и поставить на его шасси артиллерийскую часть, состоящую из подвижного пакета трубчатых направляющих, начиненных реактивными снарядами.
Действие снаряда может быть различным, но самое распространенное - осколочно-фугасное. Дальность стрельбы - километры и десятки километров. Скорость перемещения машины - как у обычного грузовика. Приведение в боевое состояние - за считанные минуты. Неудивительно, что такие установки быстро стали ценными составляющими дивизионной и полковой артиллерии армии СССР.
Первой послевоенной попыткой развить идеи "Катюши" была БМ-14, то есть "боевая машина, модель 14". Как ни удивительно, в ее создании отталкивались от опыта побежденного противника, в частности, первый снаряд для БМ-14 создавался с оглядкой на немецкую турбореактивную мину.
Основным типом боеприпаса в БМ-14 стал турбореактивный осколочно-фугасный снаряд М-14-ОФ с головным взрывателем.
Снаряды заряжались в пакет из 16 трубчатых направляющих, а в полете стабилизировались за счет собственного вращения, вызванного истечением пороховых газов через наклоненные на 22° к продольной оси отверстия. Артиллерийская часть состояла из 16 гладкоствольных труб, имевших диаметр 140,3 мм и длину 1 370 мм и расположенных в два ряда на поворотной платформе.
БМ-14 приняли на вооружение в 1952 году и после этого несколько раз модернизировали. Например, в качестве шасси сначала использовали ЗИС-151, потом - ЗИС-157, а в середине 60-х - ЗИЛ-130. Артиллерийскую часть со временем облегчили аж на 3 тонны, применив вместо громоздкой фермы жесткую сварную коробку, образовывавшую подвижную люльку.
До второй половины 1960-х эту машину использовали в полках стрелковых и мотострелковых дивизий, экспортировали в страны Варшавского договора, а также в Алжир, Анголу, Вьетнам, Египет, Камбоджу, Китай, КНДР, Кубу, Сирию и Сомали, но уже в 1960-м начали готовить замену - БМ-21, получившую собственное имя "Град".
Снаряды "Града"
Вы читаете этот текст на автомобильном сайте, но нужно понимать, что суть реактивной системы залпового огня (РСЗО) - вовсе не в автомобиле. И даже не в артиллерийской установке, на автомобиль водруженной. Суть - в реактивном снаряде. Именно он способен пролететь десятки километров и низвергнуть на голову противника ревущий огонь и визжащий металл, сеющие разрушение, ужас и смерть. Это жестоко и страшно, но такова война, а именно для войны - уже третьей мировой - "Град" и проектировался.
Первым и основным боеприпасом для "Града" стал снаряд 9М22 (он же М-21-ОФ) калибром 122 мм, и он заложил тенденцию создания всех последующих подобных снарядов. С подачи главного конструктора А.Н Ганичева из тульского НИИ-147 (сейчас - ГНПП "Сплав"), выступавшего головным разработчиком всей системы "Град", корпус снаряда сделали не вырезным из стальной болванки, как прежде, а предложили получать методом раскатки и вытяжки стального листа, как при изготовлении артиллерийских гильз.
Другая особенность снаряда 9М22 заключалась в том, что лопасти стабилизатора были складными и в положении покоя удерживались специальным кольцом, не выходя за габариты снаряда. В полете лопасти раскрываются и обеспечивают стабилизирующее вращение, так как располагаются под углом 1° к продольной оси снаряда, а начальное вращение задается за счет движения направляющего штифта снаряда по винтовому пазу ствола. Снаряд имеет в длину без малого три метра (2 870 мм) и весит 66 кг, из которых 20,45 кг - ракетный пороховой заряд, а 6,4 кг - взрывчатка.
При выстреле пороховой заряд воспламеняется пирозапалом, на который подается искра от системы управления. Снаряд вылетает из направляющей со скоростью 50 м/с, а затем разгоняется до 715 м/с. На расстоянии всего в 150-450 м от артиллерийской установки в снаряде взводится головной взрыватель ударного действия. Его можно настроить на мгновенное срабатывание, на малое замедление или на большое замедление.
"Град", заряженный такими снарядами, способен поразить цель на расстоянии 20,4 км. Минимальная же дистанция выстрела, при которой сохраняется приемлемое рассеивание по дальности, составляет 3 км, хотя в принципе можно стрелять на полторы тысячи метров и даже меньше - например, в Афганистане артиллерийские части Советской армии стреляли по площадям, впервые применив на "Граде" малые углы возвышения и прямую наводку.
Снаряд 9М22 (М-21-ОФ) превосходил предыдущее поколение снарядов М-14-ОФ в 1,7 раза по фугасному действию и был в 2 раза более эффективным по осколочному. С его помощью поражают живую силу противника, а также небронированную и легкобронированную технику, артиллерийские и минометные батареи, командные пункты и "другие цели в малой тактической глубине".
Впоследствии для "Града" было выпущено несколько десятков типов снарядов, среди которых не только осколочно-фугасные, но и зажигательные, химические, создающие радиопомехи, управляемые, а также запрещенные сейчас во многих странах кассетные, имеющие просто ужасающее разрушительное действие.
Артиллерийская часть и шасси
Снаряды заряжаются в пакет из 40 трубчатых направляющих, по 10 в каждом ряду. Каждая труба несет один снаряд и имеет 3 м в длину, внутренний диаметр равен 122,4 мм. Наводить пакет труб на цель можно с электрического привода или вручную. Угол возвышения (максимальный - 55°) и горизонтального обстрела (102° влево и 70° влево) задается с помощью зубчатых передач в основании артиллерийской части.
Данные для наводки на цель готовит отдельная машина наведения IBI10 "Береза" на базе ГАЗ-66. Прицельные приспособления на установке"Град" - механический прицел, панорама и коллиматор. Для стабилизации установки при стрельбе предусмотрен торсионный уравновешивающий механизм. Залп РСЗО "Град" длится 20 секунд. За это время установка выстреливает все 40 ракет.
Шасси "Града" - это самая понятная "гражданским" автомобилистам часть "Града", хотя вариаций у нее было не мало. Изначально "Град" базировался на шасси грузовика повышенной проходимости Урал-375Д со 180-сильным бензиновым мотором ЗИЛ-375, а после модернизации машина получила название Урал-4320 и комплектуется дизельными моторами V8 моделей КАМАЗ-740, ЯМЗ-236НЕ2 или ЯМЗ-238 мощностью от 210 до 230 л.с. Для работы в условиях низких температур предусмотрен предпусковой подогреватель.
Колесная формула грузовика - 6х6, все колеса односкатные, тормоза барабанные с раздельным пневмогидравлическим приводом. Передний мост - со ШРУСами сухарикового типа. Рулевое управление - с гидроусилителем.
До 1965 года в составе трансмиссии вкупе с сухим двухдисковым сцеплением и 5-ступенчатой МКПП с синхонизаторами на I, III, IV и V передачах применялась "раздатка" с принудительно подключаемым передним мостом и возможностью блокировки межосевого дифференциала, но потом стали ставить упрощенную раздаточную коробку с постоянно включенным передним мостом и несимметричным блокируемым межосевым дифференциалом планетарного типа. "Град" на базе "Урала" считается основным или, если позволите, каноническим вариантом.
Кроме "Урала", артиллерийскую часть "Града" ставили и ставят на шасси ЗИЛ-131 (облегченная версия с меньшим количеством зарядов не для дивизионной, а для полковой артиллерии), а также на шасси КАМАЗ-5350 и МАЗ-6317 (белорусский вариант). В Чехословакии артиллерийскую установку БМ-21 производили по лицензии и устанавливали ее на восьмиколесное шасси Tatra-815. Армии других стран закупали у СССР БМ-21 и устанавливали на шасси различных грузовиков. Помимо этого, известны многочисленные "пиратские" копии БМ-21, а также самостоятельно разработанные системы, которые могут использовать снаряды "Града".
Испытания и постановка на вооружение
Установку "Град" начали проектировать в 1960-м, а уже к концу следующего года начали проводить заводские испытания первых образцов. Сроки были сжатыми - всего несколько месяцев спустя, весной 1962-го, на полигоне "Ржевка" под Ленинградом состоялись государственные испытания. По их результатам машину должны были принять на вооружение, но проблем новая система не избегла: по условиям опытная машина должна была произвести 663 выстрела и пройти 10 000 км, однако прошла всего 3 380 - сломался лонжерон шасси.
Испытания приостановили, в кратчайшие сроки пригнали доработанную машину, но слабые места выявились и у нее - теперь испытаний не выдержали карданная передача, средний и задний мосты, сгибаясь (!) под экстремальными нагрузками. В итоге только год спустя после старта "госприемки" разработчиком удалось искоренить все "недуги".
Ранней весной 1963 года РЗСО "Град" завершила комплекс испытаний и 28 марта была принята на вооружение. В том же году машины продемонстрировали генсеку Н.С. Хрущёву. Серийный выпуск БМ-21 стартовал в 1964 году на Пермском машиностроительном заводе имени В.И Ленина (он же завод №172), и в том же году "Град" успел поучаствовать в ноябрьском военном параде на Красной площади (майский парад Победы, как, собственно, и День Победы, тогда еще не проводились).
В своем конечном виде БМ-21 "Град" имела расчет из трех человек, массу в боевом положении (со снарядами и расчетом) в 13 700 кг, клиренс в 400 мм, максимальную скорость 75 км/ч, дальность хода 750 км, артиллерийскую часть из 40 стволов калибром 122 мм, дальность стрельбы от 3 до 20,4 км, время залпа 20 с. и площадь поражения 14,5 га.
Конфликт с Китаем
Боевым крещением системы "Град" и инцидентом, после которого о ней узнали и начали опасаться "стратегические противники", стал вооруженный советско-китайский конфликт на острове Даманский на реки Уссури. Всё началось 2 марта 1969 года, когда китайцы нарушили границу и расстреляли отряд советских пограничников. 15 марта 1969 года конфликт достиг апогея: на острове высадилось несколько китайских пехотных рот при поддержке артиллерийских батарей.
С нашей стороны в бой вступили бронетранспортеры и танки Т-62, но ситуацию мог переломить только массированный ответный артудар - китайцы разведали, что остров обороняют незначительные силы, и готовились атаковать крупными соединениями пехоты, "обрабатывая" остров минометным огнем.
Советская сторона еще накануне подвела к берегу 135-ю мотострелковую дивизию, в составе которой был дивизион из новейших секретных БМ-21 "Град", и просила московское начальство разрешить использование этого оружия. Однако ответа из Москвы всё не было. В 6-часовом бою на острове было уничтожено несколько советских БТР, погиб командующий Иманского погранотряда Д.В. Леонов. В 17:00 советские пограничники покинули остров.
Противник тем временем усилил минометный огонь по острову - было понятно, что с китайской территории прибывают всё новые и новые силы.
В отсутствие ответа из Москвы командующий ДВО О.А. Лосик принял единоличное решение о поддержке пограничников. В 17:10 по противнику ударил артиллерийский полк, несколько минометных батарей и дивизион установок "Град". В течение 10 минут огонь накрыл ближайшие 20 километров вглубь китайской территории. В то же время в атаку на Даманский двинулись 5 советских танков, 12 БТР, 2 мотострелковые роты 199-го мотострелкового полка, а также силы пограничников в составе мотомоневренной группы.
Считается, что решающее значение в том бою - и по разрушительному действию, и по деморализации противника - оказали именно установки "Град". Идеальная цель для этих машин - это сильно вытянутые колонны на марше, поэтому удары "Града" практически смели войска, выдвигавшиеся к Даманскому, а также уничтожили резервы противника, пункты боепитания и склады. В течение 10 минут ураганного огня всё было кончено - китайцы были выбиты с Даманского острова.
"Град" нашего времени
Сейчас на вооружении Российской армии стоит около 2 500 установок БМ-21 "Град". В разное время боевые машины экспортировались примерно в 70 стран и на протяжении 1970, 1980-х, 1990-х, 2000-х и 2010-х успели поучаствовать практически во всех мало-мальски заметных вооруженных конфликтах по всей Земле.
Тактика применения системы "Град" за эти годы в разных армиях была различной. Так, в середине 1970-х в Анголе противники перемещали установки только колоннами, перестреливаясь на встречных курсах, а затем применяя тактику выталкивания и преследования отдельных машин. В Афганистане же советские военные били не по вытянутым колоннам, а наоборот, по площадям, практически уйдя от баллистических траекторий и расстреливая строения и технику противника прямой наводкой.
А "Организация освобождения Палестины" в Ливане применяла тактику кочующих установок: одна машина БМ-21 "Град" наносит удар по войскам Израиля и тут же меняет положение - скорость перемещения грузовика и развертывание в боевое положение за три с половиной минуты делают такие маневры весьма результативными.
Небо без ракет
Кроме указанных "горячих точек", "Град" применялся Азербайджаном в карабахском конфликте, Россией - в обоих чеченских кампаниях, а также в Южной Осетии в 2008-м. Использовали эти установки в вооруженных конфликтах в Анголе и Сомали, в гражданских войнах в Ливии и Сирии. А в 2014 году в вооруженном конфликте на востоке Украины такая техника применяется обеими противоборствующими сторонами...
Надо отметить, что еще в 1980-х предпринимались попытки модернизировать систему "Град" - боевая машина 9А51 "Прима" должна была нести не 40, а 50 ракет с площадью поражения в 8 раз большей и временем пребывания на позиции в 5 раз меньшим при той же дальности стрельбы, что у "Града", что позволяло использовать примерно в 15 раз меньшее количество единиц техники. "Приму" даже приняли на вооружение в 1988 году, но дальше был развал Союза, и производство так и не запустили.
Но и в своем нынешнем виде "Град", некогда задавший новый стандарт данному виду вооружений, практически непревзойден, хотя подобной техники в мире теперь предостаточно. "Град" представляет собой грозную силу, которая способна защитить интересы России. И любой другой страны. Довольно часто эта сила оказывается слишком грозной. И всегда оказывается направленной против живых людей. "Град" - прекрасный пример торжества инженерной мысли. Пример, которому самое лучшее место - в музее военной техники.
"Град" - известнейшая военная разработка СССР после AK-47, поспорят тут разве что Су и МиГ. Реактивные системы залпового огня - отдельная глава истории войн. Читайте о РСЗО "Град" - вершине инженерной мысли, смертоносной машине и музейном экспонате.
Перед "Градом"
"Катюша", или, как правильно она называется, реактивная пусковая установка БМ-13, сыграла в финале Второй мировой столь значимую роль, что правящая верхушка СССР сразу после окончания войны отдала инженерам приказ всячески развивать направление реактивной артиллерии.
Чем же была так хороша "Катюша" и чем так хороши машины, пришедшие ей на смену? Идея состоит в следующем: взять грузовой автомобиль, способный преодолевать пересеченную местность, и поставить на его шасси артиллерийскую часть, состоящую из подвижного пакета трубчатых направляющих, начиненных реактивными снарядами.
Действие снаряда может быть различным, но самое распространенное - осколочно-фугасное. Дальность стрельбы - километры и десятки километров. Скорость перемещения машины - как у обычного грузовика. Приведение в боевое состояние - за считанные минуты. Неудивительно, что такие установки быстро стали ценными составляющими дивизионной и полковой артиллерии армии СССР.
Первой послевоенной попыткой развить идеи "Катюши" была БМ-14, то есть "боевая машина, модель 14". Как ни удивительно, в ее создании отталкивались от опыта побежденного противника, в частности, первый снаряд для БМ-14 создавался с оглядкой на немецкую турбореактивную мину. Основным типом боеприпаса в БМ-14 стал турбореактивный осколочно-фугасный снаряд М-14-ОФ с головным взрывателем.
Снаряды заряжались в пакет из 16 трубчатых направляющих, а в полете стабилизировались за счет собственного вращения, вызванного истечением пороховых газов через наклоненные на 22° к продольной оси отверстия. Артиллерийская часть состояла из 16 гладкоствольных труб, имевших диаметр 140,3 мм и длину 1 370 мм и расположенных в два ряда на поворотной платформе.
БМ-14 приняли на вооружение в 1952 году и после этого несколько раз модернизировали. Например, в качестве шасси сначала использовали ЗИС-151, потом - ЗИС-157, а в середине 60-х - ЗИЛ-130. Артиллерийскую часть со временем облегчили аж на 3 тонны, применив вместо громоздкой фермы жесткую сварную коробку, образовывавшую подвижную люльку.
До второй половины 1960-х эту машину использовали в полках стрелковых и мотострелковых дивизий, экспортировали в страны Варшавского договора, а также в Алжир, Анголу, Вьетнам, Египет, Камбоджу, Китай, КНДР, Кубу, Сирию и Сомали, но уже в 1960-м начали готовить замену - БМ-21, получившую собственное имя "Град".
Снаряды "Града"
Вы читаете этот текст на автомобильном сайте, но нужно понимать, что суть реактивной системы залпового огня (РСЗО) - вовсе не в автомобиле. И даже не в артиллерийской установке, на автомобиль водруженной. Суть - в реактивном снаряде. Именно он способен пролететь десятки километров и низвергнуть на голову противника ревущий огонь и визжащий металл, сеющие разрушение, ужас и смерть. Это жестоко и страшно, но такова война, а именно для войны - уже третьей мировой - "Град" и проектировался.
Первым и основным боеприпасом для "Града" стал снаряд 9М22 (он же М-21-ОФ) калибром 122 мм, и он заложил тенденцию создания всех последующих подобных снарядов. С подачи главного конструктора А.Н Ганичева из тульского НИИ-147 (сейчас - ГНПП "Сплав"), выступавшего головным разработчиком всей системы "Град", корпус снаряда сделали не вырезным из стальной болванки, как прежде, а предложили получать методом раскатки и вытяжки стального листа, как при изготовлении артиллерийских гильз.
Другая особенность снаряда 9М22 заключалась в том, что лопасти стабилизатора были складными и в положении покоя удерживались специальным кольцом, не выходя за габариты снаряда. В полете лопасти раскрываются и обеспечивают стабилизирующее вращение, так как располагаются под углом 1° к продольной оси снаряда, а начальное вращение задается за счет движения направляющего штифта снаряда по винтовому пазу ствола. Снаряд имеет в длину без малого три метра (2 870 мм) и весит 66 кг, из которых 20,45 кг - ракетный пороховой заряд, а 6,4 кг - взрывчатка.
При выстреле пороховой заряд воспламеняется пирозапалом, на который подается искра от системы управления. Снаряд вылетает из направляющей со скоростью 50 м/с, а затем разгоняется до 715 м/с. На расстоянии всего в 150-450 м от артиллерийской установки в снаряде взводится головной взрыватель ударного действия. Его можно настроить на мгновенное срабатывание, на малое замедление или на большое замедление.
"Град", заряженный такими снарядами, способен поразить цель на расстоянии 20,4 км. Минимальная же дистанция выстрела, при которой сохраняется приемлемое рассеивание по дальности, составляет 3 км, хотя в принципе можно стрелять на полторы тысячи метров и даже меньше - например, в Афганистане артиллерийские части Советской армии стреляли по площадям, впервые применив на "Граде" малые углы возвышения и прямую наводку.
Снаряд 9М22 (М-21-ОФ) превосходил предыдущее поколение снарядов М-14-ОФ в 1,7 раза по фугасному действию и был в 2 раза более эффективным по осколочному. С его помощью поражают живую силу противника, а также небронированную и легкобронированную технику, артиллерийские и минометные батареи, командные пункты и "другие цели в малой тактической глубине".
Впоследствии для "Града" было выпущено несколько десятков типов снарядов, среди которых не только осколочно-фугасные, но и зажигательные, химические, создающие радиопомехи, управляемые, а также запрещенные сейчас во многих странах кассетные, имеющие просто ужасающее разрушительное действие.
Артиллерийская часть и шасси
Снаряды заряжаются в пакет из 40 трубчатых направляющих, по 10 в каждом ряду. Каждая труба несет один снаряд и имеет 3 м в длину, внутренний диаметр равен 122,4 мм. Наводить пакет труб на цель можно с электрического привода или вручную. Угол возвышения (максимальный - 55°) и горизонтального обстрела (102° влево и 70° влево) задается с помощью зубчатых передач в основании артиллерийской части.
Данные для наводки на цель готовит отдельная машина наведения IBI10 "Береза" на базе ГАЗ-66. Прицельные приспособления на установке"Град" - механический прицел, панорама и коллиматор. Для стабилизации установки при стрельбе предусмотрен торсионный уравновешивающий механизм. Залп РСЗО "Град" длится 20 секунд. За это время установка выстреливает все 40 ракет.
Шасси "Града" - это самая понятная "гражданским" автомобилистам часть "Града", хотя вариаций у нее было не мало. Изначально "Град" базировался на шасси грузовика повышенной проходимости Урал-375Д со 180-сильным бензиновым мотором ЗИЛ-375, а после модернизации машина получила название Урал-4320 и комплектуется дизельными моторами V8 моделей КАМАЗ-740, ЯМЗ-236НЕ2 или ЯМЗ-238 мощностью от 210 до 230 л.с. Для работы в условиях низких температур предусмотрен предпусковой подогреватель.
Колесная формула грузовика - 6х6, все колеса односкатные, тормоза барабанные с раздельным пневмогидравлическим приводом. Передний мост - со ШРУСами сухарикового типа. Рулевое управление - с гидроусилителем.
До 1965 года в составе трансмиссии вкупе с сухим двухдисковым сцеплением и 5-ступенчатой МКПП с синхонизаторами на I, III, IV и V передачах применялась "раздатка" с принудительно подключаемым передним мостом и возможностью блокировки межосевого дифференциала, но потом стали ставить упрощенную раздаточную коробку с постоянно включенным передним мостом и несимметричным блокируемым межосевым дифференциалом планетарного типа. "Град" на базе "Урала" считается основным или, если позволите, каноническим вариантом.
Кроме "Урала", артиллерийскую часть "Града" ставили и ставят на шасси ЗИЛ-131 (облегченная версия с меньшим количеством зарядов не для дивизионной, а для полковой артиллерии), а также на шасси КАМАЗ-5350 и МАЗ-6317 (белорусский вариант). В Чехословакии артиллерийскую установку БМ-21 производили по лицензии и устанавливали ее на восьмиколесное шасси Tatra-815. Армии других стран закупали у СССР БМ-21 и устанавливали на шасси различных грузовиков. Помимо этого, известны многочисленные "пиратские" копии БМ-21, а также самостоятельно разработанные системы, которые могут использовать снаряды "Града".
Испытания и постановка на вооружение
Установку "Град" начали проектировать в 1960-м, а уже к концу следующего года начали проводить заводские испытания первых образцов. Сроки были сжатыми - всего несколько месяцев спустя, весной 1962-го, на полигоне "Ржевка" под Ленинградом состоялись государственные испытания. По их результатам машину должны были принять на вооружение, но проблем новая система не избегла: по условиям опытная машина должна была произвести 663 выстрела и пройти 10 000 км, однако прошла всего 3 380 - сломался лонжерон шасси.
Испытания приостановили, в кратчайшие сроки пригнали доработанную машину, но слабые места выявились и у нее - теперь испытаний не выдержали карданная передача, средний и задний мосты, сгибаясь (!) под экстремальными нагрузками. В итоге только год спустя после старта "госприемки" разработчиком удалось искоренить все "недуги".
Ранней весной 1963 года РЗСО "Град" завершила комплекс испытаний и 28 марта была принята на вооружение. В том же году машины продемонстрировали генсеку Н.С. Хрущёву. Серийный выпуск БМ-21 стартовал в 1964 году на Пермском машиностроительном заводе имени В.И Ленина (он же завод №172), и в том же году "Град" успел поучаствовать в ноябрьском военном параде на Красной площади (майский парад Победы, как, собственно, и День Победы, тогда еще не проводились).
В своем конечном виде БМ-21 "Град" имела расчет из трех человек, массу в боевом положении (со снарядами и расчетом) в 13 700 кг, клиренс в 400 мм, максимальную скорость 75 км/ч, дальность хода 750 км, артиллерийскую часть из 40 стволов калибром 122 мм, дальность стрельбы от 3 до 20,4 км, время залпа 20 с. и площадь поражения 14,5 га.
Конфликт с Китаем
Боевым крещением системы "Град" и инцидентом, после которого о ней узнали и начали опасаться "стратегические противники", стал вооруженный советско-китайский конфликт на острове Даманский на реки Уссури. Всё началось 2 марта 1969 года, когда китайцы нарушили границу и расстреляли отряд советских пограничников. 15 марта 1969 года конфликт достиг апогея: на острове высадилось несколько китайских пехотных рот при поддержке артиллерийских батарей.
С нашей стороны в бой вступили бронетранспортеры и танки Т-62, но ситуацию мог переломить только массированный ответный артудар - китайцы разведали, что остров обороняют незначительные силы, и готовились атаковать крупными соединениями пехоты, "обрабатывая" остров минометным огнем.
Советская сторона еще накануне подвела к берегу 135-ю мотострелковую дивизию, в составе которой был дивизион из новейших секретных БМ-21 "Град", и просила московское начальство разрешить использование этого оружия. Однако ответа из Москвы всё не было. В 6-часовом бою на острове было уничтожено несколько советских БТР, погиб командующий Иманского погранотряда Д.В. Леонов. В 17:00 советские пограничники покинули остров. Противник тем временем усилил минометный огонь по острову - было понятно, что с китайской территории прибывают всё новые и новые силы.
В отсутствие ответа из Москвы командующий ДВО О.А. Лосик принял единоличное решение о поддержке пограничников. В 17:10 по противнику ударил артиллерийский полк, несколько минометных батарей и дивизион установок "Град". В течение 10 минут огонь накрыл ближайшие 20 километров вглубь китайской территории. В то же время в атаку на Даманский двинулись 5 советских танков, 12 БТР, 2 мотострелковые роты 199-го мотострелкового полка, а также силы пограничников в составе мотомоневренной группы.
Считается, что решающее значение в том бою - и по разрушительному действию, и по деморализации противника - оказали именно установки "Град". Идеальная цель для этих машин - это сильно вытянутые колонны на марше, поэтому удары "Града" практически смели войска, выдвигавшиеся к Даманскому, а также уничтожили резервы противника, пункты боепитания и склады. В течение 10 минут ураганного огня всё было кончено - китайцы были выбиты с Даманского острова.
"Град" нашего времени
Сейчас на вооружении Российской армии стоит около 2 500 установок БМ-21 "Град". В разное время боевые машины экспортировались примерно в 70 стран и на протяжении 1970, 1980-х, 1990-х, 2000-х и 2010-х успели поучаствовать практически во всех мало-мальски заметных вооруженных конфликтах по всей Земле.
Тактика применения системы "Град" за эти годы в разных армиях была различной. Так, в середине 1970-х в Анголе противники перемещали установки только колоннами, перестреливаясь на встречных курсах, а затем применяя тактику выталкивания и преследования отдельных машин. В Афганистане же советские военные били не по вытянутым колоннам, а наоборот, по площадям, практически уйдя от баллистических траекторий и расстреливая строения и технику противника прямой наводкой.
А "Организация освобождения Палестины" в Ливане применяла тактику кочующих установок: одна машина БМ-21 "Град" наносит удар по войскам Израиля и тут же меняет положение - скорость перемещения грузовика и развертывание в боевое положение за три с половиной минуты делают такие маневры весьма результативными.
Небо без ракет
Кроме указанных "горячих точек", "Град" применялся Азербайджаном в карабахском конфликте, Россией - в обоих чеченских кампаниях, а также в Южной Осетии в 2008-м. Использовали эти установки в вооруженных конфликтах в Анголе и Сомали, в гражданских войнах в Ливии и Сирии. А сейчас в вооруженном конфликте на востоке Украины такая техника применяется обеими противоборствующими сторонами...
Надо отметить, что еще в 1980-х предпринимались попытки модернизировать систему "Град" - боевая машина 9А51 "Прима" должна была нести не 40, а 50 ракет с площадью поражения в 8 раз большей и временем пребывания на позиции в 5 раз меньшим при той же дальности стрельбы, что у "Града", что позволяло использовать примерно в 15 раз меньшее количество единиц техники. "Приму" даже приняли на вооружение в 1988 году, но дальше был развал Союза, и производство так и не запустили.
Но и в своем нынешнем виде "Град", некогда задавший новый стандарт данному виду вооружений, практически непревзойден, хотя подобной техники в мире теперь предостаточно. представляет собой грозную силу, которая способна защитить интересы России. И любой другой страны. Довольно часто эта сила оказывается слишком грозной. И всегда оказывается направленной против живых людей. "Град" - прекрасный пример торжества инженерной мысли. Пример, которому самое лучшее место - в музее военной техники.
Это руины, соизмеримые со сталинградскими. В городе "нет водоснабжения, все ясли, школы, единственная больница разбиты в первый день". Об этом заявил замглавы Генштаба ВС РФ генерал-полковник Анатолий Ноговицын на брифинге в РИА Новости. При обстреле города применялись системы залпового огня "Град".
Полевая 122-мм дивизионная реактивная система залпового огня (РСЗО) БМ-21 "Град" предназначена для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районе сосредоточения артиллерийских и минометных батарей, командных пунктов и других целей.
Разработка системы была начата в соответствии с постановлением Правительства СССР от 30 мая 1960 года. Две опытные установки БМ-21 прошли заводские испытания в конце 1961 года. С 1 марта по 1 мая 1962 года в Ленинградском Военном округе прошли Государственные полигонно-войсковые испытания комплекса "Град". Система была принята на вооружение 28 марта 1963 года, серийное производство было развернуто в 1964 году.
Тактико-технические характеристики РСЗО "Град"
Калибр - 122 мм
Вес БМ в боевом положении - 13700 кг
Вес БМ без снарядов и расчета - 10870 кг
Габаритные размеры в походном положении -7350х2400х3090 мм
Дальность стрельбы минимальная - 5000 м
Дальность стрельбы максимальная - 40000 м
Точность (рассеивание) - 90 м
Расчет - 3 чел.
Количество направляющих - 40
Перевод системы из походного положения в боевое - 3,5 мин.
Мощность двигателя - 180 л.с.
Максимальная скорость (по шоссе) - 75 км/ч.
РСЗО "Град" состоит из боевой машины БМ-21 на шасси "Урал-375"; системы управления огнем; 122‑мм неуправляемых реактивных снарядов; транспортно‑заряжающей машины 9Т254. В составе батареи РСЗО БМ-21 имеется машина управления 1В110 "Береза" на шасси автомобиля ГАЗ-66, обеспечивающая подготовку данных для стрельбы.
Боевая машина БМ-21 разработана по классической схеме с размещением артиллерийской части в корме автомобильного шасси. Артиллерийская часть представляет собой пакет из 40 трубчатых направляющих, установленный на поворотном основании с возможностью наведения в вертикальной и горизонтальной плоскостях. Направляющие имеют длину 3 м, внутренний диаметр гладкого канала ствола составляет 122,4 мм. Направляющие расположены в четыре ряда по десять труб в каждом, образуя таким образом пакет. Механизмы наведения позволяют наводить пакет направляющих в вертикальной плоскости в диапазоне углов от 0° до +55°. Угол горизонтального обстрела равен 172° (102° влево от автомобиля и 70° вправо).
Система управления огнем позволяет вести стрельбу как одиночными выстрелами, так и залпом. При этом работой датчика импульсов, обеспечивающего срабатывание пирозапалов двигателей реактивных снарядов, можно управлять как с помощью токораспределителя, установленного в кабине БМ‑21, так и с помощью выносного пульта на расстоянии до 50 метров. Продолжительность полного залпа составляет 20 секунд. Стрельбу можно вести в широком температурном диапазоне от -40° С до +50° С. Перевод системы из походного положения в боевое занимает 3,5 минуты.
Ходовая часть пусковой установки представляет собой шасси грузового автомобиля повышенной проходимости "Урал-375Д" (колесная формула 6х6). Это шасси имеет V
-образный восьмицилиндровый карбюраторный двигатель ЗИЛ-375, развивающий при 3200 об./мин. максимальную мощность 180 л. с. Коробка передач - пятиступенчатая. При движении по шоссе она развивает максимальную скорость 75 км/час. Глубина преодолеваемого без предварительной подготовки брода составляет 1,5 м. Пусковая установка БМ-21 оборудована средствами пожаротушения и радиостанцией Р‑108М.
Модернизированная в сентябре 2001 года БМ-21-1 (индекс 2Б17) изготавливается на дизельном шасси Урал-4320 с автоматизированной системой управления наведением и огнем (АСУНО), спутниковой навигационной системой (НАП СНС), аппаратурой подготовки и пуска (АПП).
Для РСЗО БМ-21 был разработан 122-мм неуправляемый реактивный снаряд. Корпус снаряда изготавливается не традиционной обработкой резанием из стальной болванки, а высокопроизводительным методом раскатки и вытяжки из стального листа. Такой способ используется при производстве гильз артиллерийских боеприпасов. Другой особенностью реактивного снаряда РСЗО БМ‑21 являются складывающиеся плоскости стабилизатора, которые в закрытом положении удерживаются специальным кольцом и не выходят за габариты снаряда.
Основными типами боеприпасов являются: осколочно-фугасный снаряд 9М21ОФ (9М22У); осколочно-фугасный снаряд 9М28Ф; комплект из семи снарядов 9М519-1...7 для создания радиопомех; снаряд с кассетной головной частью 3М16 для дистанционной постановки противопехотных мин; снаряд с кассетной головной частью 9М28К для дистанционной постановки противотанковых мин; осколочно-фугасный снаряд 9М521; осколочно-фугасный снаряд 9М522 с отделяемой ГЧ; снаряд 9М217 с кассетной ГЧ, оснащенной самоприцеливающимися боевыми элементами; снаряд 9М218 с кассетной ГЧ, оснащенной кумулятивно-осколочными боевыми элементами.
Возможна также стрельба химическими снарядами 9M 21, зажигательными снарядами 9М22С, дымокурящими снарядами 9М43 (десять снарядов этого типа создают сплошную завесу из дыма на площади 50 гектаров), агитационными снарядами 9М28Д, а также осветительными снарядами 9М42, освещающими на местности круг диаметром 1000 м с высоты 450-500 м в течение 90 секунд.
Материал подготовлен на основе информации РИА Новости и открытых источников
Со времен первого грандиозного залпа знаменитых «Катюш» и по сей день русские ракетные установки считаются лучшими в мире. Разработка реактивных систем залпового огня всегда была приоритетной отраслью в военной индустрии России. Приоритет этот не является негласным, он документально зафиксирован: в 1938 году сотрудники Реактивного научно-исследовательского института получили патент на многоствольную систему, стреляющую ракетными снарядами.
Работы по созданию систем неуправляемого реактивного оружия увенчались успехом: конструкторы добились прекрасной боевой мощи, и все благодаря залповому принципу ведения огня. В начале 40-х годов снаряды ствольной артиллерии значительно превосходили одиночные ракеты. Стрельба последними не имела достаточной кучности и точности. Однако инженеры смогли умело компенсировать этот недостаток, используя несколько стволов для пуска ракет. На различных модификациях «Катюш» было от 12 до 48 направляющих, время залпа составляло менее 10 секунд.
В период Великой отечественной войны в Советском союзе был налажен выпуск целой серии реактивных установок, имеющих различные калибры и различное количество направляющих. Этими легендарными машинами комплектовались Гвардейские минометные полки, по огневой мощи с которыми не могло сравниться ни одно другое подразделение.
После войны залповым реактивным системам также уделялось огромное внимание. В 50-х гг. были спроектированы две установки: БМ-14 калибра 140 мм имела дальнобойность 9.8 километров, дальнобойность БМ-24 того же калибра составляла 16.8 километров. Точность турбореактивных снарядов повышалась за счет их вращения во время полета. Большинство западных экспертов к концу 50-х гг. придерживалось мнения, что дальнейшее развитие будет весьма затруднительно. Они считали, что невозможно превзойти существующий уровень эффективности этого вида вооружения и свои ведущие позиции в войсках ракетной артиллерии эти системы должны уступить другому оружию.
Однако отечественные специалисты не разделяли подобного мнения и работы по проектированию ракетных систем залпового огня шли полным ходом. В 1963 г. на вооружение ракетно-артиллерийских войск поступила РСЗО «Град» (БМ-21), ставшая базовой установкой для межвидовых типов реактивного вооружения СССР. В течение очень долго времени эта установка в технологическом плане не имела себе равных среди зарубежных аналогов.
Разработка «Града» была утверждена специальной правительственной директивой от 30 мая 1960 года. Проект был поручен НИИ-147, возглавлял который А.Н.Гоничев, чей талант гениального конструктора и многолетний опыт позволили в самые сжатые сроки разработать оригинальную конструкцию, основанную на совершенно новом, никогда ранее не использовавшемся подходе. Разработкой отдельных узлов системы занимались различные организации, так, пусковая установка разрабатывалась в СКБ-203, твердотопливные элементы – в НИИ-6, за начинку боевых отсеков отвечало ГСКБ-47.
РСЗО «Град» должна была заменить устаревшие БМ-14. В системе использовались осколочно-фугасные снаряды М-21-ОФ калибра 122 мм. Основными целями для них служили районы сосредоточения бронетехники и живой силы неприятеля, минометные и артиллерийские батареи, узлы снабжения, бункерные укрепления и узловые опорные пункты.
Предварительные испытания опытных образцов «Града» успешно завершились в декабре 1961 г. 31 декабря конструкторы предоставили Главному ракетно-артиллерийскому управлению две готовые к использованию системы. В начале весны 1962 года на полигоне в Ленинградской области прошли полномасштабные испытания РСЗО «Град», планировалось осуществить более 650 пусков ракет и обкатать комплекс на маршруте в 10 тыс. км. Но проехав немногим более 3.3 тыс. км шасси сломалось: вышел из строя левый лонжерон рамы, испытания пришлось приостановить. После замены шасси тестирование продолжилось, однако и на этот раз не обошлось без неполадок: прогнулись средний и задний мосты и деформировался карданный вал, соприкасавшийся при работе с осью балансира.
Но, несмотря на некоторые конструктивные недочеты, 28 марта 1963 г. боевую машину приняли на вооружение. Первые серийные образцы поступили в войска в 1964 г.
Производством систем занимался пермский завод №172. В 1970 г. с конвейера сошло 646 установок, в следующем году – почти 500, причем 124 предназначались для экспортных поставок. За шесть месяцев 1972 года выпуск составил 255 единиц, 60 из которых – экспортные. К середине 90-х годов более 2000 советских ракетных систем залпового огня было закуплено 50 странами мира.
Реактивные снаряды 9М22 (М-21-ОФ) производились заводом №176. В 1964 году планировалось выпустить 10 тыс. снарядов, по 5 тыс. в каждом полугодии. Однако уложиться в график предприятию не удалось. К апрелю 1964 г. было выпущено около 650 ракетных носителей и 350 боевых отсеков.
В состав РСЗО «Град» входит пусковая установка, монтированная на шасси грузовой автомашины Урал-375Д, механизм управления огнем и автомобиль для транспортировки и заряжения боеприпасов. В дальнейшем была разработана система под индексом БМ-21-1, которая включает грузовик Урал-4320 повышенной проходимости. Модификация «Град-1»
устанавливается на ЗИЛ-131. Скорость передвижения боевых машин составляет 75-90 км/ч. Современные системы
» Град» предусматривают комплекс автоматизированного управления огнём «Виварий». Стрельба производится неуправляемыми реактивными снарядами калибра 122 мм. Информация о целях удара обрабатывается в машине управления 1В110 «Береза», входящей в состав батареи.
Снаряженная масса БМ-21 составляет 13.7 т. Количество членов экипажа – 6 человек. Залп производится за 20 секунд, перезарядка осуществляется за 7 минут, боекомплект подается со специальной зарядной платформы. Штатный боезапас состоит из 3 залпов.
Боевая часть системы, служащая для наведения и пуска снарядов, имеет 40 трубчатых направляющих, по десять в четырех рядах. Их длина составляет 3 метра, диаметр ствольного канала – 122.4 мм. При движении по ствольному каналу снаряд приобретает вращательное движение, придаваемое специальным винтовым пазом, которым оборудованы направляющие.
Вертикальное и горизонтальное наведение установки может производиться как вручную, так и при помощи электрического привода.
Подъемное устройство, располагающееся в середине основания, главной шестерней взаимодействует с зубчатым валом люльки. При осуществлении наведения в ручном режиме или электроприводом главная шестерня придает вращение зубчатому валу, благодаря чему направляющие сдвигаются на необходимый угол возвышения. Поворотное устройство находится в левой части основания. Оно своей главной шестерней цепляет неподвижное внутренне кольцо погона.
При электрическом и ручном наведении системы главная шестерня обкатывает неподвижное внутреннее кольцо, приводя в движение поворотную часть установки. Наводящие устройства обеспечивают вертикальное наведение боевой части на угол от 0 о до 55 о. Диапазон горизонтального поворота составляет 172 о (70 о в левую сторону от машины и 102 о в правую). Наведение осуществляется главным образом электроприводом.
Люлька оборудована специальной уравновешивающей системой, проводящей в частичное равновесие качающуюся часть установки. В ее конструкцию входя два идентичных пластинчатых торсиона. Одним концом торсион закреплен в люльке, другой конец через систему рычагов подведен к основанию.
К прицельным устройствам боевой машины относятся механический прицел, коллиматор К-1 и орудийная панорама ПГ-1М.
Первоначальным боеприпасом «Града» был осколочно-фугасный реактивный снаряд 9М22, открывший новую страницу в истории ракетной артиллерии. Главный конструктор НИИ-147 Александр Ганичев предложил революционно новый способ изготовления снаряда: если раньше корпус просто вырезался из стального цилиндра, то теперь использовался высокотехнологичный метод вытяжки из стальных пластин, применявшийся для производства артиллерийских гильз. Еще одним нововведением стало складывающееся оперение снарядов «Града», для удержания которого используется специальный хомут, не позволяющий стабилизаторам выходить за габариты ракеты. Во время полета снаряд стабилизируется как при помощи хвостового оперения, так и благодаря продольному вращению. Первоначальное вращение, придаваемое ракете при выходе из сопла, поддерживается лопастями стабилизаторов, который имеют наклон в 1 о к главной оси.
Реактивный снаряд имеет длину 2.87 метра, и массу 66 кг. Боеголовка весит 18.4 кг, из которых 6.4 кг – взрывчатое вещество. Эффективность осколочного действия 9М22 вдвое превосходила снаряд М-14-ОФ, фугасного – в 1.7 раза.
Пороховой заряд воспламенялся при помощи запалов, которые активировались электрическими импульсами. Масса ракетного заряда, расположенного в хвостовой и головной шашках, составляет 20.4 кг.
В конструкцию снаряда входили головные ударные взрыватели дальнего взведения МРВ или МРВ-У. Установить взрыватели можно было на большое или малое замедление и на мгновенное действие. Взрыватель взводится после вылета из сопла при преодолении снарядом 200-450 метров.
Дальнобойность 9М22 – 20.4 км, фактическая минимальная дистанция нанесения удара составляет не многим более 5 км. Боевые характеристики позволяют вести огонь и на 1.5 км, однако в этом случае произойдет рассеивание ракет на большой площади. Продольное рассеивание при максимальной дистанции удара – 1/130, поперечное 1/200.
Максимальная скорость снарядов – 715 м/с. При выходе из направляющих ракета имеет скорость 50 м/c.
При стрельбе на малые дистанции использовались специальные устройства – тормозные кольца, призванные увеличить кучность залпа. При дальности менее 12 км снаряды оснащались большим тормозным кольцом, от 12 до 16 км – малым тормозным кольцом.
Залп полностью загруженной установки наносит урон живой силе, расположенной на открытой местности, на площади до 1050 м 2 , небронированной технике – на площади до 840 м 2 .
На основе 9М22 в 1963 г. в НИИ-147 разработали осколочно-химический снаряд 9М23 «Лейка», сохранивший массу, габариты, двигательную систему и баллистические характеристики прототипа. Боеголовка «Лейки» снабжена химическими веществами Р-33 или Р-35. Масса первого составляет 2.83 кг в комплекте с 1.39 кг взрывчатки, вес второго – 3.11 кг с 1.8 кг взрывчатки. По площади поражения снаряд 9М23 в полтора раза превосходит химический турбореактивный снаряд М-14 калибра 140 мм.
В конструкцию «Лейки» входит механический взрыватель МРВ и радиолокационный взрыватель 9Э310, использующийся для детонации снаряда на установленной высоте, задаваемой в пределах от 1.5 до 30 метров. Благодаря взрыву в воздухе значительно увеличивается площадь поражения ОВ и осколками. Среднее количество поражающих осколков – около 760, средний вес – 15 г. Использование радиолокационного взрывателя уменьшило дальнобойность на 1.6 км.
ГНПП «Сплав» занимаются разработкой новых снарядов для системы «Град». Первый из них - снаряд с дальностью стрельбы до 35 км и головной частью повышенной мощности. Кроме применения двигателя на смесевом топливе, используется ОФ головная часть с блоком готовых поражающих элементов. Эффективность поражения цели увеличивается вдвое по сравнению с штатным. Второй образец оснащен отделяемой головной частью с парой самонаводящихся боевых элемента, предназначенными для уничтожения бронетехники. Третий образец имеет дальность стрельбы 33 км и отделяемую ОФ головную часть. Он включает дистанционный взрыватель, после активации которого головная часть отделяется от двигателя. Затем, заторможеннная парашютной системой, она практически по вертикальной траектории движется к цели. Взрыватель может быть запрагромирован на подрыв при высотах 0-30 метров от поверхности земли.
В 1970-90 гг. д ля «Града» разработаны современные 122-мм снаряды. Данные образцы включают:
Неуправляемый реактивный осколочно-фугасный снаряд 9М28Ф (слева), снаряд
9М28К с кассетной головной частью (в центре) и 3М16 (справа)
1. Система «Иллюминация». Осветительный РС 9М42
, 1,5 минуты
освещающий с высоты 450-500 м область диаметром 1000 м;
2. Неуправляемый РС 9М28К с кассетной головной частью. Предназначен для дистанционной постановки противотанковых мин ПТМ-3 кумулятивного действия. Длина — 3019 мм; масса — 57,7 кг; масса головной части — 22,8 кг; масса ВВ — 1,85 кг; масса мины — 5 кг; кол-во мин — 3; дальность стрельбы — 13,4 км; время самоликвидации — 16-24 часа;
3. РС 9М519 . Предсталяет собой комплект из 8 реактивных снарядов для создания радиопомех в диапазоне от 1,5 до 120 МГц (КВ и УКВ-диапазонов) с дальностью стрельбы до 18,5 км. За счет передатчиком Р-032 помехоопределенной литеры в течение часа создает шумовые и заградительные помехи в радиусе 700 метров, прерывает радиосвязь, что приводит к дезорганизации противника. Длина — 3025 мм; масса — 66 кг; масса головной части — 18,4 кг;
4. Неуправляемый реактивный осколочно-фугасный снаряд 9М28Ф
.
На дальности до 15 км уничтожает открытую небронированную или легкобронированную технику, а также живую силу. Длина — 2270 мм; масса — 56,5 кг; масса головной части — 21,0 кг; кол-во поражающих элементов — 2440 осколков корпуса по
3 г каждый и 1000 готовых по 5,5 г;
4 . Реактивный дымовой снаряд 9М43 весом 66 кг с дальностью стрельбы 20,2 км. Снаряд включает 5 дымовых элементов, снаряженных 800 г красного фосфора. Пуск 10 снарядов на 5,3 минуты создает сплошную завесу глубиной 0,8 км и 1 км по фронту. Длина — 2950 мм;
5 . Реактивный снаряд 3М16 для постановки противопехотных минных заграждений весом 56,4 кг. Его головная часть весом 21,6 кг содержит 5 противопехотных осколочных мин ПОМ-2 весом 1,7 кг, каждая из которых содержит 130 г ВВ. Максимальная дальность стрельбы снарядами с противопехотными минами составляет 13,4 км; пуск 20 ракет минирует 1000 метров фронта. Чтобы мины не были опасны для собственных войск, они имеют программируемое устройство самоликвидации в интервале от 4 до 100 ч с момента постановки;
6. 9М521 с ОФ головной частью повышенного могущества. На дальности до 40 км уничтожает открытую небронированную или легкобронированную технику, а также живую силу. Длина — 2840 мм; масса — 66 кг; масса головной части — 21,0 кг; кол-во поражающих элементов — 2440 осколков корпуса по 3 г каждый и 1000 готовых по 5,5 г;
7. 9М522 с отделяемой ОФ боевой частью. На дальности до 37,5 км уничтожает открытую небронированную или легкобронированную технику, а также живую силу. Длина — 3037 мм; масса — 70 кг; масса головной части — 25,0 кг; кол-во поражающих элементов — 1210 осколков корпуса по 7,5 г каждый, 690 готовых по 5,5 г, 1800 готовых по 0,78 г;
8. 9М217 с самоприцеливающимися боевыми элементами. Разработан для уничтожения военной техники, включая основные боевые танки, САУ и другие на дальности до 30 км. Длина — 3037 мм; масса — 70 кг; масса головной части — 25,0 кг; бронепробиваемость — 60-70 мм с дистанции 0,1 км под углом 30 0 по нормали;
9. 9М218 с кумулятивно-осколочными боевыми элементами. На дальности до 30 км уничтожает легкую бронетехнику (БМП, САУ, БМД, БТР) и живую силу на стоянке. Длина — 3037 мм; масса — 70 кг; масса головной части — 25,0 кг; кол-во кумулятивно-осколочных боевых элементов — 45.
9М218 с кумулятивно-осколочными боевыми элементами (слева) и 9М519 (справа)
Помимо работы над реактивными снарядами, проводится усовершенствование самой машины БМ-21, которая в скором времени может получить два транспортно-пусковых контейнеров (ТПК). Данные одноразовые полмерные моноблоки сократят время заряжения до5 мин.
Стоит отматить, что на базе БМ-21 были созданы другие разновидности реактивных систем залпового огня, которые с успехом применяются в различных родах войск:
БМ-21В «Град-В» - авиадесантируемая система;
9К132 «Град-П» - легкая переносная одноствольная пусковая установка;
БМ-21 ПД «Дамба» - система, разработанная в 80-х годах, предназначена для защиты военно-морских баз от морских диверсантов и сверхмалых подводных лодок. В составе комплекса находится транспортная машина 95ТМ, боевая машина БМ-21ПД и неуправляемый снаряд ПРС-60.
А-215 «Град-М» - корабельная система для вооружения десантных кораблей ВМФ;
9К55 «Град-1″ - 36-ствольная система для артиллерийских подразделений полкового звена;
9К59 «Прима» - многоцелевая система повышенного могущества.
Система «Град» активно применялась в Афганской войне (1979-1989), Карабахском локальном конфликте, двух Чеченских войнах, в войне в Южной Осетии. Широкое распространение в арабских государствах получила модернизированная пусковая установка «Град» с 30 направляющими, которая монтировалась на шасси ISUZU или ЗИЛ-131.

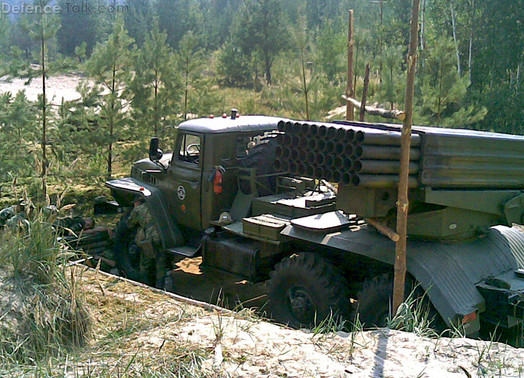

Залп батареи БМ-21 «Град» в Южной Осетии. Со 100% нельзя сказать, что это видео из Южной Осетии. Плотное построение РСЗО наводит на мысль о прошедших учениях Северо-Кавказского военного округа.

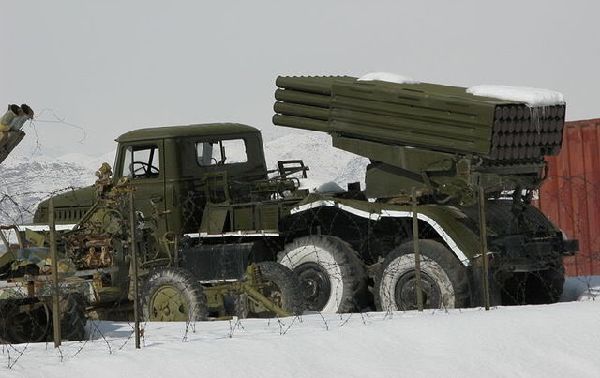

БМ-21 «Град» на военных учениях в Балгарии. На вооружении болгарской армии находится 100 РСЗО «Град» в действии и 200 в запасе.
——
ещё интересные фото: walkarounds.airforce.ru/artillery/rus/bm-21/index.htm
www.defencetalk.com
pwm.org.pl
spruebender.net/forum2
Читайте также
"Град" - известнейшая военная разработка СССР после AK-47, поспорят тут разве что Су и МиГ. Реактивные системы залпового огня - отдельная глава истории войн. Читайте о РСЗО "Град" - вершине инженерной мысли, смертоносной машине и музейном экспонате.
Перед «Градом»
«Катюша», или, как правильно она называется, реактивная пусковая установка БМ-13, сыграла в финале Второй мировой столь значимую роль, что правящая верхушка СССР сразу после окончания войны отдала инженерам приказ всячески развивать направление реактивной артиллерии.
Чем же была так хороша «Катюша» и чем так хороши машины, пришедшие ей на смену? Идея состоит в следующем: взять грузовой автомобиль, способный преодолевать пересеченную местность, и поставить на его шасси артиллерийскую часть, состоящую из подвижного пакета трубчатых направляющих, начиненных реактивными снарядами.
Действие снаряда может быть различным, но самое распространенное - осколочно-фугасное. Дальность стрельбы - километры и десятки километров. Скорость перемещения машины - как у обычного грузовика. Приведение в боевое состояние - за считанные минуты. Неудивительно, что такие установки быстро стали ценными составляющими дивизионной и полковой артиллерии армии СССР.
Первой послевоенной попыткой развить идеи «Катюши» была БМ-14, то есть «боевая машина, модель 14». Как ни удивительно, в ее создании отталкивались от опыта побежденного противника, в частности, первый снаряд для БМ-14 создавался с оглядкой на немецкую турбореактивную мину. Основным типом боеприпаса в БМ-14 стал турбореактивный осколочно-фугасный снаряд М-14-ОФ с головным взрывателем.
Снаряды заряжались в пакет из 16 трубчатых направляющих, а в полете стабилизировались за счет собственного вращения, вызванного истечением пороховых газов через наклоненные на 22° к продольной оси отверстия. Артиллерийская часть состояла из 16 гладкоствольных труб, имевших диаметр 140,3 мм и длину 1 370 мм и расположенных в два ряда на поворотной платформе.
БМ-14 приняли на вооружение в 1952 году и после этого несколько раз модернизировали. Например, в качестве шасси сначала использовали ЗИС-151, потом - ЗИС-157, а в середине 60-х - ЗИЛ-130. Артиллерийскую часть со временем облегчили аж на 3 тонны, применив вместо громоздкой фермы жесткую сварную коробку, образовывавшую подвижную люльку.
До второй половины 1960-х эту машину использовали в полках стрелковых и мотострелковых дивизий, экспортировали в страны Варшавского договора, а также в Алжир, Анголу, Вьетнам, Египет, Камбоджу, Китай, КНДР, Кубу, Сирию и Сомали, но уже в 1960-м начали готовить замену - БМ-21, получившую собственное имя «Град».
Снаряды «Града»
Вы читаете этот текст на автомобильном сайте, но нужно понимать, что суть реактивной системы залпового огня (РСЗО) - вовсе не в автомобиле. И даже не в артиллерийской установке, на автомобиль водруженной. Суть - в реактивном снаряде. Именно он способен пролететь десятки километров и низвергнуть на голову противника ревущий огонь и визжащий металл, сеющие разрушение, ужас и смерть. Это жестоко и страшно, но такова война, а именно для войны - уже третьей мировой - «Град» и проектировался.
Первым и основным боеприпасом для «Града» стал снаряд 9М22 (он же М-21-ОФ) калибром 122 мм, и он заложил тенденцию создания всех последующих подобных снарядов. С подачи главного конструктора А.Н Ганичева из тульского НИИ-147 (сейчас - ГНПП «Сплав»), выступавшего головным разработчиком всей системы «Град», корпус снаряда сделали не вырезным из стальной болванки, как прежде, а предложили получать методом раскатки и вытяжки стального листа, как при изготовлении артиллерийских гильз.
Другая особенность снаряда 9М22 заключалась в том, что лопасти стабилизатора были складными и в положении покоя удерживались специальным кольцом, не выходя за габариты снаряда. В полете лопасти раскрываются и обеспечивают стабилизирующее вращение, так как располагаются под углом 1° к продольной оси снаряда, а начальное вращение задается за счет движения направляющего штифта снаряда по винтовому пазу ствола. Снаряд имеет в длину без малого три метра (2 870 мм) и весит 66 кг, из которых 20,45 кг - ракетный пороховой заряд, а 6,4 кг - взрывчатка.
При выстреле пороховой заряд воспламеняется пирозапалом, на который подается искра от системы управления. Снаряд вылетает из направляющей со скоростью 50 м/с, а затем разгоняется до 715 м/с. На расстоянии всего в 150-450 м от артиллерийской установки в снаряде взводится головной взрыватель ударного действия. Его можно настроить на мгновенное срабатывание, на малое замедление или на большое замедление.
«Град», заряженный такими снарядами, способен поразить цель на расстоянии 20,4 км. Минимальная же дистанция выстрела, при которой сохраняется приемлемое рассеивание по дальности, составляет 3 км, хотя в принципе можно стрелять на полторы тысячи метров и даже меньше - например, в Афганистане артиллерийские части Советской армии стреляли по площадям, впервые применив на «Граде» малые углы возвышения и прямую наводку.
Снаряд 9М22 (М-21-ОФ) превосходил предыдущее поколение снарядов М-14-ОФ в 1,7 раза по фугасному действию и был в 2 раза более эффективным по осколочному. С его помощью поражают живую силу противника, а также небронированную и легкобронированную технику, артиллерийские и минометные батареи, командные пункты и «другие цели в малой тактической глубине».
Впоследствии для «Града» было выпущено несколько десятков типов снарядов, среди которых не только осколочно-фугасные, но и зажигательные, химические, создающие радиопомехи, управляемые, а также запрещенные сейчас во многих странах кассетные, имеющие просто ужасающее разрушительное действие.
Артиллерийская часть и шасси
Снаряды заряжаются в пакет из 40 трубчатых направляющих, по 10 в каждом ряду. Каждая труба несет один снаряд и имеет 3 м в длину, внутренний диаметр равен 122,4 мм. Наводить пакет труб на цель можно с электрического привода или вручную. Угол возвышения (максимальный - 55°) и горизонтального обстрела (102° влево и 70° влево) задается с помощью зубчатых передач в основании артиллерийской части.
Данные для наводки на цель готовит отдельная машина наведения IBI10 «Береза» на базе ГАЗ-66. Прицельные приспособления на установке»Град» - механический прицел, панорама и коллиматор. Для стабилизации установки при стрельбе предусмотрен торсионный уравновешивающий механизм. Залп РСЗО «Град» длится 20 секунд. За это время установка выстреливает все 40 ракет.
Шасси «Града» - это самая понятная «гражданским» автомобилистам часть «Града», хотя вариаций у нее было не мало. Изначально «Град» базировался на шасси грузовика повышенной проходимости Урал-375Д со 180-сильным бензиновым мотором ЗИЛ-375, а после модернизации машина получила название Урал-4320 и комплектуется дизельными моторами V8 моделей КАМАЗ-740, ЯМЗ-236НЕ2 или ЯМЗ-238 мощностью от 210 до 230 л.с. Для работы в условиях низких температур предусмотрен предпусковой подогреватель.
Колесная формула грузовика - 6х6, все колеса односкатные, тормоза барабанные с раздельным пневмогидравлическим приводом. Передний мост - со ШРУСами сухарикового типа. Рулевое управление - с гидроусилителем.
До 1965 года в составе трансмиссии вкупе с сухим двухдисковым сцеплением и 5-ступенчатой МКПП с синхонизаторами на I, III, IV и V передачах применялась «раздатка» с принудительно подключаемым передним мостом и возможностью блокировки межосевого дифференциала, но потом стали ставить упрощенную раздаточную коробку с постоянно включенным передним мостом и несимметричным блокируемым межосевым дифференциалом планетарного типа. «Град» на базе «Урала» считается основным или, если позволите, каноническим вариантом.
Кроме «Урала», артиллерийскую часть «Града» ставили и ставят на шасси ЗИЛ-131 (облегченная версия с меньшим количеством зарядов не для дивизионной, а для полковой артиллерии), а также на шасси КАМАЗ-5350 и МАЗ-6317 (белорусский вариант). В Чехословакии артиллерийскую установку БМ-21 производили по лицензии и устанавливали ее на восьмиколесное шасси Tatra-815. Армии других стран закупали у СССР БМ-21 и устанавливали на шасси различных грузовиков. Помимо этого, известны многочисленные «пиратские» копии БМ-21, а также самостоятельно разработанные системы, которые могут использовать снаряды «Града».
Испытания и постановка на вооружение
Установку «Град» начали проектировать в 1960-м, а уже к концу следующего года начали проводить заводские испытания первых образцов. Сроки были сжатыми - всего несколько месяцев спустя, весной 1962-го, на полигоне «Ржевка» под Ленинградом состоялись государственные испытания. По их результатам машину должны были принять на вооружение, но проблем новая система не избегла: по условиям опытная машина должна была произвести 663 выстрела и пройти 10 000 км, однако прошла всего 3 380 - сломался лонжерон шасси.
Испытания приостановили, в кратчайшие сроки пригнали доработанную машину, но слабые места выявились и у нее - теперь испытаний не выдержали карданная передача, средний и задний мосты, сгибаясь (!) под экстремальными нагрузками. В итоге только год спустя после старта «госприемки» разработчиком удалось искоренить все «недуги».
Ранней весной 1963 года РЗСО «Град» завершила комплекс испытаний и 28 марта была принята на вооружение. В том же году машины продемонстрировали генсеку Н.С. Хрущёву. Серийный выпуск БМ-21 стартовал в 1964 году на Пермском машиностроительном заводе имени В.И Ленина (он же завод №172), и в том же году «Град» успел поучаствовать в ноябрьском военном параде на Красной площади (майский парад Победы, как, собственно, и День Победы, тогда еще не проводились).
В своем конечном виде БМ-21 «Град» имела расчет из трех человек, массу в боевом положении (со снарядами и расчетом) в 13 700 кг, клиренс в 400 мм, максимальную скорость 75 км/ч, дальность хода 750 км, артиллерийскую часть из 40 стволов калибром 122 мм, дальность стрельбы от 3 до 20,4 км, время залпа 20 с. и площадь поражения 14,5 га.
Конфликт с Китаем
Боевым крещением системы «Град» и инцидентом, после которого о ней узнали и начали опасаться «стратегические противники», стал вооруженный советско-китайский конфликт на острове Даманский на реки Уссури. Всё началось 2 марта 1969 года, когда китайцы нарушили границу и расстреляли отряд советских пограничников. 15 марта 1969 года конфликт достиг апогея: на острове высадилось несколько китайских пехотных рот при поддержке артиллерийских батарей.
С нашей стороны в бой вступили бронетранспортеры и танки Т-62, но ситуацию мог переломить только массированный ответный артудар - китайцы разведали, что остров обороняют незначительные силы, и готовились атаковать крупными соединениями пехоты, «обрабатывая» остров минометным огнем.
Советская сторона еще накануне подвела к берегу 135-ю мотострелковую дивизию, в составе которой был дивизион из новейших секретных БМ-21 «Град», и просила московское начальство разрешить использование этого оружия. Однако ответа из Москвы всё не было. В 6-часовом бою на острове было уничтожено несколько советских БТР, погиб командующий Иманского погранотряда Д.В. Леонов. В 17:00 советские пограничники покинули остров. Противник тем временем усилил минометный огонь по острову - было понятно, что с китайской территории прибывают всё новые и новые силы.
В отсутствие ответа из Москвы командующий ДВО О.А. Лосик принял единоличное решение о поддержке пограничников. В 17:10 по противнику ударил артиллерийский полк, несколько минометных батарей и дивизион установок «Град». В течение 10 минут огонь накрыл ближайшие 20 километров вглубь китайской территории. В то же время в атаку на Даманский двинулись 5 советских танков, 12 БТР, 2 мотострелковые роты 199-го мотострелкового полка, а также силы пограничников в составе мотомоневренной группы.
Считается, что решающее значение в том бою - и по разрушительному действию, и по деморализации противника - оказали именно установки «Град». Идеальная цель для этих машин - это сильно вытянутые колонны на марше, поэтому удары «Града» практически смели войска, выдвигавшиеся к Даманскому, а также уничтожили резервы противника, пункты боепитания и склады. В течение 10 минут ураганного огня всё было кончено - китайцы были выбиты с Даманского острова.
«Град» нашего времени
Сейчас на вооружении Российской армии стоит около 2 500 установок БМ-21 «Град». В разное время боевые машины экспортировались примерно в 70 стран и на протяжении 1970, 1980-х, 1990-х, 2000-х и 2010-х успели поучаствовать практически во всех мало-мальски заметных вооруженных конфликтах по всей Земле.
Тактика применения системы «Град» за эти годы в разных армиях была различной. Так, в середине 1970-х в Анголе противники перемещали установки только колоннами, перестреливаясь на встречных курсах, а затем применяя тактику выталкивания и преследования отдельных машин. В Афганистане же советские военные били не по вытянутым колоннам, а наоборот, по площадям, практически уйдя от баллистических траекторий и расстреливая строения и технику противника прямой наводкой.
А «Организация освобождения Палестины» в Ливане применяла тактику кочующих установок: одна машина БМ-21 «Град» наносит удар по войскам Израиля и тут же меняет положение - скорость перемещения грузовика и развертывание в боевое положение за три с половиной минуты делают такие маневры весьма результативными.
Небо без ракет
Кроме указанных «горячих точек», «Град» применялся Азербайджаном в карабахском конфликте, Россией - в обоих чеченских кампаниях, а также в Южной Осетии в 2008-м. Использовали эти установки в вооруженных конфликтах в Анголе и Сомали, в гражданских войнах в Ливии и Сирии. А в 2014 году в вооруженном конфликте на востоке Украины такая техника применяется обеими противоборствующими сторонами…
Надо отметить, что еще в 1980-х предпринимались попытки модернизировать систему «Град» - боевая машина 9А51 «Прима» должна была нести не 40, а 50 ракет с площадью поражения в 8 раз большей и временем пребывания на позиции в 5 раз меньшим при той же дальности стрельбы, что у «Града», что позволяло использовать примерно в 15 раз меньшее количество единиц техники. «Приму» даже приняли на вооружение в 1988 году, но дальше был развал Союза, и производство так и не запустили.
Но и в своем нынешнем виде «Град», некогда задавший новый стандарт данному виду вооружений, практически непревзойден, хотя подобной техники в мире теперь предостаточно. «Град» представляет собой грозную силу, которая способна защитить интересы России. И любой другой страны. Довольно часто эта сила оказывается слишком грозной. И всегда оказывается направленной против живых людей. «Град» - прекрасный пример торжества инженерной мысли. Пример, которому самое лучшее место - в музее военной техники.
