7,62-мм ручной пулемёт Дегтярёва (РПД, Индекс ГРАУ - 56-Р-327) - советский ручной пулемёт, разработанный в 1944 году под 7,62-мм патрон обр. 1943 г.
Пулемет РПД - видео
В 1943 году арсенал Красной Армии пополнился первым отечественным промежуточным патроном 7,62х39 мм. Вскоре после этого стартовала разработка новых типов оружия, предназначенных для использования подобных боеприпасов. Результатом нескольких программ создания нового стрелкового оружия стало появление ряда образцов различных классов: самозарядного карабина СКС, ручного пулемета РПД и другого оружия. Таким образом, «Ручной пулемет Дегтярева» стал первым отечественным образцом своего класса, использующим новый промежуточный патрон.
Еще на стадии проектирования нового патрона конструкции Н.М. Елизарова и Б.В. Семина было установлено, что оружие под такой боеприпас будет иметь заметные преимущества перед существующими системами, хотя в ряде случаев ожидалось и отставания по характеристикам. Патрон был легче, что сказывалось на объемах носимого боезапаса, но имел меньшую дальность стрельбы. Испытания патрона 7,62х39 мм показали его достаточную эффективность при стрельбе на дистанциях до 800 м. Анализ боев, в свою очередь, показал, что подобная дальность стрельбы вполне достаточна для нового оружия, которому предстоит использоваться в конфликтах будущего.
В начале 1944 года начался конкурс на создание ручного пулемета под промежуточный патрон. Военные желали получить сравнительно легкое оружие с максимально возможной огневой мощью. Кроме того, новый образец не должен был иметь недостатки, свойственные существующим пулеметам ДП/ДПМ. К разработке конкурсных проектов были привлечены несколько ведущих конструкторов-оружейников. Свои варианты ручного пулемета представили С.Г. Симонов, Ф.В. Токарев, А.И. Судаев и другие заслуженные мастера своего дела. Кроме того, в конкурсе принял участие В.А. Дегтярев, несколько пулеметов которого с конца двадцатых годов состояли на вооружении Красной Армии.
Используя свой опыт создания ручных пулеметов, Дегтярев предложил несколько вариантов нового оружия. Имея схожую газовую автоматику, предложенные проекты отличались конструкцией затвора и системой боепитания. Изначально Дегтярев предлагал использовать дисковый магазин наподобие примененного на пулемете ДП, а также рассматривал возможность создания отъемного коробчатого. Тем не менее, анализ различных предложений показал, что наилучшим вариантом будет использование ленточного питания.
По результатам испытаний, проведенных в середине 1944 года, лидером конкурса стал пулемет Дегтярева под условным обозначением РП-44. Это оружие даже изготовили небольшой партией и отправили в войска для проведения испытаний на фронте. Войсковые испытания завершились выработкой предложений по доводке и новых требований к оружию. От разработчика потребовали исправить выявленные недостатки и завершить разработку пулемета.
По результатам испытаний в войсках в конструкцию пулемета РП-44 были внесены некоторые изменения. В таком виде оружие вновь отправилось на испытания и получило рекомендацию к принятию на вооружение. В серийное производство новый образец поступил под названием «Ручной пулемет Дегтярева обр. 1944 г.» или РПД. Также иногда встречается обозначение РПД-44. Благодаря принятию на вооружение и началу производства пулемет РПД стал одним из первых серийных типов оружия, предназначенных для использования патрона 7,62х39 мм.
Пулемет РПД был построен на основе газовой автоматики с длинным ходом поршня. Общая схема автоматики была частично заимствована у поздних модификаций пулемета ДП. В частности, для повышения некоторых характеристик в состав автоматики был введен газовый регулятор, позволявший изменять количество пороховых газов, поступающих к поршню. В конструкции регулятора предусматривались три т.н. канавки для отвода газов, пронумерованные от «1» до «3». В нормальных условиях следовало устанавливать регулятор в положение «2», в котором обеспечивалась нормальная работа автоматики. Канавка №3 имела большее сечение и предназначалась для стрельбы при загрязнении оружия. Канавка №1, в свою очередь, имела минимальный диаметр и позволяла снизить темп стрельбы.
Несмотря на схожие решения и некоторые заимствования, пулемет РПД серьезно отличался от ДП и ДПМ. Так, ствольная коробка нового оружия была разработана с нуля. Она состояла из основной нижней части и шарнирно закрепленной верхней крышки. Кроме того, задняя часть ствольной коробки была выполнена в виде т.н. спусковой рамы, на которой закреплялись детали ударно-спускового механизма, рукоятка управления огнем и приклад. Внутри ствольной коробки располагалась затворная группа. В передней стенке коробки предусматривались крепления для установки ствола и трубки газового поршня.
Любопытной особенностью пулемета РПД стал ствол без возможности замены. Опыт эксплуатации имевшихся ручных пулеметов показывал, что ведение огня короткими очередями позволяет пулеметчику расстрелять весь носимый боекомплект без перегрева ствола. Таким образом, съемный ствол не давал никаких заметных преимуществ, но усложнял и утяжелял оружие. Необходимость переноски запасного ствола так же не добавляла удобства в бою.
Система запирания ствола при помощи расходящихся боевых упоров была похожа на аналогичный узел пулемета ДП, однако имела некоторые отличия. Связанная с газовым поршнем затворная рама контактировала с массивным металлическим затвором. Последний имел центральный канал квадратного сечения для ударника и две глубокие проточки на боковых поверхностях. В последних располагались боевые упоры, закрепленные на осях. Возвратно-боевая пружина располагалась в задней части ствольной коробки и внутри металлической части приклада.
При движении затворной рамы вперед под действием пружины затвор должен был досылать патрон в патронник. После остановки затвора в крайнем переднем положении рама продолжала двигать ударник. Смещаясь вперед, он раздвигал боевые упоры и те входили в пазы ствольной коробки, блокируя перемещение затвора. Дальнейшее движение ударника приводило к выстрелу. Давление пороховых газов, выходящих из ствола через газоотводное отверстие, сдвигало поршень и затворную раму. Из-за этого ударник смещался назад и позволял упорам сдвинуться со своего места. При помощи фигурных вырезов на ствольной коробке упоры возвращались в нейтральное положение и позволяли затвору уйти назад.
Движущийся затвор захватывал стреляную гильзу, вытаскивал ее из патронника и доводил до окна выброса. Выброс гильзы происходил через окна в ствольной коробке и затворной раме, вниз. При движении вперед затворная рама при помощи системы из двух рычагов приводила в движение подаватель, который смещал на одно звено ленту с патроном, тем самым выводя на линию подачи новый боеприпас.
Ствольная коробка пулемета РПД имела прорезь в нижней части правой стороны, предназначенную для вывода рукоятки затвора. Рукоятка была жестко связана с затворной рамой и двигалась во время стрельбы.
Ударно-спусковой механизм пулемета РПД имел простую конструкцию и позволял вести огонь только очередями. При нажатии на спусковой крючок смещались спусковой рычаг и шептало, после чего происходило разблокирование затворной рамы с последующим выстрелом. Огонь велся с открытого затвора. В конструкции УСМ предусматривался неавтоматический предохранитель. На правой поверхности ствольной коробки, над спусковым крючком, располагался флажок предохранителя. При переднем положении флажка предохранитель блокировал спусковой рычаг, в заднем – допускал стрельбу.
Для комфортного использования пулемет Дегтярева оснащался деревянным прикладом, пистолетной рукояткой и цевьем. Приклад закреплялся на металлическом основании в задней части спусковой рамы. Также на раме предусматривались крепления для пистолетной рукоятки управления огнем. Цевье состояло из двух деревянных деталей и металлических прокладок. Оно закреплялось перед ствольной коробкой. Необычная форма цевья с двумя выемками сверху и снизу была связана с рекомендуемыми способами стрельбы. При стрельбе с плеча пулеметчик должен был поддерживать оружие за цевье снизу. Стрельба «от бедра» осуществлялась при помощи ремня. В таком случае ремень перераспределял нагрузку на плечо, что позволяло одной рукой удерживать рукоятку управления огнем, а второй – компенсировать отдачу, придерживая пулемет за цевье сверху.
Пулемет РПД должен был использовать патронные ленты, для удобства помещаемые в металлические коробки. В ранних вариантах проекта предлагалось использовать ленты на 100 и 200 патронов, комплектуемые круглыми и квадратными коробками соответственно. Позже было решено отказаться от 200-патронной ленты и достаточно тяжелой квадратной коробки. Серийные пулеметы РПД комплектовались разборными цилиндрическими коробками для лент. Боепитание осуществлялось при помощи нерассыпной металлической ленты на 100 патронов, собранной из двух частей.
Пулемет с открытой крышкой ствольной коробки
В верхней части коробки предусматривалась шарнирно закрепленная крышка и крепления для установки на пулемете. При подготовке оружия к стрельбе коробку следовало установить на крепление под ствольной коробкой. Верхняя крышка коробки при этом помещалась слева от пулемета. Затем открывалась крышка ствольной коробки, заправлялась лента и крышка возвращалась на место. После этого можно было взвести оружие при помощи боковой рукоятки. Патронная лента поступала в ствольную коробку через специальное окно в ее левой поверхности. Отработанный участок ленты выводился через аналогичное окно с другой стороны пулемета. Во избежание загрязнения механизмов оба окна были оснащены подпружиненными крышками.
Металлические коробки для лент имели ручку для переноски, однако транспортировать их рекомендовалось в специальных тканевых подсумках. При необходимости коробка извлекалась из подсумка и устанавливалась на пулемет. Использование специальных подсумков в определенной мере упрощало эксплуатацию оружия, особенно в боевых условиях.

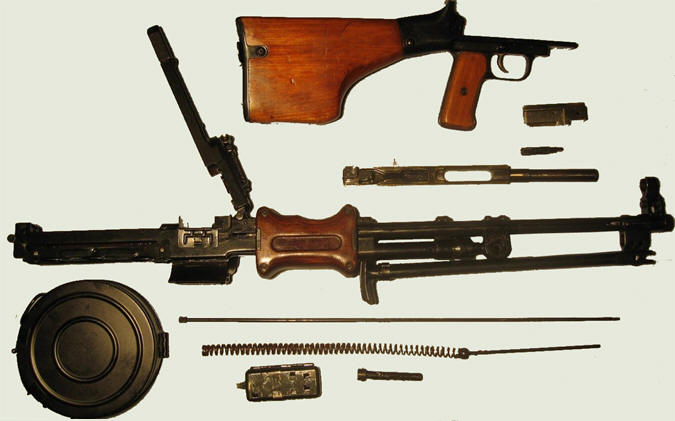

Неполная разборка пулемета РПД
Прицельные приспособления пулемета РПД были аналогичны использовавшимся на оружии того времени. В передней части крышки ствольной коробки, непосредственно над узлом приема ленты, находился открытый прицел, рассчитанный для стрельбы на дальность до 1000 м. На дульной части ствола имелась мушка с защитой.
Для повышения точности стрельбы пулемет комплектовался сошками. Крепления этих деталей располагались сразу за узлом мушки. Конструкция сошек позволяла складывать их и фиксировать в таком положении. В сложенном виде они закреплялись под стволом. При снятии защелки сошки разводились в стороны и удерживались в таком положении при помощи пружины.
«Ручной пулемет Дегтярева обр. 1944 г.» имел общую длину 1037 мм при стволе длиной 520 мм. Вес оружия без боекомплекта составлял 7,4 кг. Пулемет и боекомплект в 300 патронов (три ленты в коробках) весили 11,4 кг. Для сравнения, ручной пулемет ДП/ДПМ с одним дисковым магазином на 47 патронов весил 11,3 кг. Подобная экономия веса достигалась в первую очередь за счет использования более легкого боеприпаса и иной конструкции систем боепитания. Так, коробка с лентой на 100 патронов 7,62х39 мм весила на 400 г меньше, чем магазин с 47 патронами 7,62х54 мм R.
Нормальный темп стрельбы (положение регулятора «2») составлял 650 выстрелов в минуту. При установке регулятора на единицу скорострельность заметно снижалась. Практическая скорострельность достигала 100-150 выстрелов в минуту. За счет отказа от магазинного питания и применения ленты удалось обеспечить достаточно высокую скорострельность в боевых условиях, поскольку пулеметчик мог сделать до 100 выстрелов подряд без необходимости замены ленты.
Уменьшение веса оружия с боекомплектом по сравнению с существующими пулеметами позволило повысить мобильность стрелка на поле боя. Кроме того, полезным оказалось предложение об использовании креплений для коробки с патронной лентой. В 1946 году на вооружение был принят ручной пулемет РП-46 с ленточным питанием, не имевший подобных деталей. Из-за этого пулеметчикам нередко приходилось разряжать оружие перед сменой позиции. Коробка для ленты, устанавливаемая под ствольной коробкой, позволила избавиться от подобных проблем.
Прицельные приспособления пулемета РПД были рассчитаны для стрельбы на дальность до 1000 м. Стрелять по воздушным целям рекомендовалось с расстояния не более 500 м. Убойное действие пуль сохранялось и на больших дистанциях, однако в таком случае возникали серьезные проблемы с обнаружением цели и прицеливанием. На дальностях до 1000 м пулемет имел достаточно высокую эффективность стрельбы. Требования нормального боя при стрельбе очередями с расстояния 100 м выглядели так: не менее 75% пуль должны были ложиться в круг диаметром 20 см, а средняя точка попадания не должна была отклоняться от точки прицеливания более чем на 5 см.
На практике это означало, что для поражения цели типа «грудная фигура» на дальности 100 м в среднем требовалось не более двух выстрелов. Для поражения аналогичной цели на максимальной прицельной дистанции уходило около 27 выстрелов. Таким образом, пулемет РПД мог эффективно поражать различные цели на дальностях до 800 м и более, как того требовало изначальное техническое задание.
К концу сороковых годов советская оборонная промышленность освоила полномасштабное серийное производство новых пулеметов, что позволило обеспечить войска требуемым количеством оружия. Пулеметы РПД были приняты на вооружение в качестве средства усиления пехотных отделений и взводов. С 1946 года это оружие использовалось параллельно с пулеметами РП-46, предназначавшимися для применения на ротном уровне. Таким образом, за счет двух новых образцов стрелкового оружия удалось не только обновить материальную часть пехоты, но и значительно повысить ее огневую мощь.
Самозарядный вариант пулемета RPD v2.0 американской компании DS Arms
Со временем появилась модернизированная версия пулемета под названием РПДМ. Модернизированный пулемет почти не отличался от базового. При обновлении оружия была изменена форма газового поршня и его опоры. Кроме того, рукоятка затвора не была связана с затворной рамой, из-за чего при стрельбе оставалась неподвижной. Ввиду отсутствия серьезных изменений автоматики характеристики РПДМ остались на уровне базового РПД.
«Ручные пулеметы Дегтярева обр. 1944 г.» активно использовались до начала шестидесятых годов. С появлением более нового и совершенного ручного пулемета РПК конструкции М.Т. Калашникова это оружие стали отправлять на склады. Новый пулемет имел некоторые преимущества, в первую очередь связанные с унификацией и другими аспектами производства.
Обеспечив новым оружием свою армию, советская оборонная промышленность начала производство пулеметов РПД для экспортных поставок. Кроме того, зарубежным странам поставлялись пулеметы, снимаемые с вооружения или с хранения. Пулеметы РПД и РПДМ поставлялись более чем в три десятка стран Восточной Европы, Азии и Африки. В середине пятидесятых годов в порядке дружеской помощи СССР передал Китаю лицензию на производство пулеметов Дегтярева и всю необходимую документацию. Пулеметы китайского производства обозначались как «Тип 56» и «Тип 56-I». Со временем Китай так же начал продавать оружие своего производства третьим странам.
На данный момент насчитывается более 40 государств по всему миру, которые использовали или используют пулеметы РПД и их модификации зарубежного производства. Широкое распространение такого оружия сказалось на его использовании в ходе различных вооруженных конфликтов.
Некоторое количество опытных РП-44 и серийных РПД успело повоевать на фронтах Великой Отечественной войны. Тем не менее, первым конфликтом с массовым применением этих пулеметов стала война в Корее. В дальнейшем «Ручные пулеметы Дегтярева обр. 1944 г.» активно использовались почти во всех войнах в Азии и Африке. Начало поставок китайских пулеметов «Тип 56» привело к увеличению стран, использующих оружие советской разработки, а также поспособствовало его применению в большем количестве конфликтов.
Во множестве стран пулеметы РПД давно сняты с вооружения. Тем не менее, часть армий до сих пор эксплуатирует это оружие. Другие государства, в том числе и Россия, давно заменили РПД более современными системами, но сохраняют их на складах. Таким образом, можно считать, что пулеметы РПД до сих пор являются современным оружием, отвечающим требованиям военных некоторых стран.
Со временем пулеметы Дегтярева получили распространение не только в армиях, но и в гражданской сфере. В некоторых странах, законодательство которых позволяет подобное, пулеметы РПД в доработанной и исходной версиях продаются стрелкам-любителям. К примеру, на рынке США присутствует несколько вариантов пулеметов РПД с переделанным УСМ, допускающим стрельбу только одиночными, и набором новых комплектующих. В соответствии с последними тенденциями оружие получает новый «обвес» в виде деталей с многочисленными планками Пикатинни, современных прицельных приспособлений, телескопических прикладов и т.д. Ввиду отсутствия серийного производства пулеметов переделке подвергается оружие, выпущенное несколько десятилетий назад.
ДП является самым распространенным пулеметом с магазинным питанием. Он использует длинный ход газового поршня, расположенного под стволом, который работает с двумя боковыми клапанами блокировки. У ДП огонь ведется с открытого затвора. Ствол быстросъемный и может быть заменен в течение длительной стрельбы. Возвратная пружина была расположена под стволом, вокруг газового поршня, и это было одним из немногих недостатков конструкции ДП. В связи с имевшимися боеприпасами, которые были в ленте и меньше подходили для автоматического оружия, Дегтярев решил использовать плоский магазин, который может подать те картриджи надежно, но его было слишком тяжело и неудобно носить с собой. До сих пор остается открытым вопрос Дегтяреву почему не приняты накладные коробчатые магазины, такие же, как на британском Брен (который также использовал старый в ленточный боеприпас).
Для стрельбы из ручного пулемёта РП используются следующие патроны:
- патрон с пулей обр. 1908 года (лёгкая), предназначается для поражения живой силы противника на дальности до 800 м; убойную силу пуля сохраняет на расстоянии до 2500 м;
- патрон с пулей обр. 1930 года (тяжёлая), предназначается для поражения живой силы противника; убойная сила сохраняется на расстоянии до 3500 м; для стрельбы используется только при отсутствии патронов с лёгкой пулей обр. 1908 года;
- патрон с бронебойной пулей обр. 1930 года (Б-30), предназначается для поражения лёгких бронированных целей (бронемашин, танкеток) на дистанции до 300 м;
- патрон с бронебойно-зажигательной пулей обр. 1932 года (Б-32), предназначается для поражения бронированных целей (танков, бронемашин, танкеток, огневых точек, самолётов) и для зажигания горючего (бензина);
- патрон с трассирующей пулей, предназначается для целеуказания, пристрелки и корректировки огня.
На основе своего ручного пулемета Дегтярев создал целое семейство специального автоматического оружия. Он успешно решил задачу создания авиационного турельного пулемета, который в 1928г. пулемет под обозначением ДА поступил на вооружение ВВС РККА (снят с вооружения в середине 1930х годов в связи с принятием на вооружение пулемета ШКАС). ДП основой и для создания Дегтяревым танкового пулемета с принятием, которого в 1929г. на вооружение РККА Дегтяревым было завершено создание комплекса унифицированного оружия: пехотного, авиационного и танкового пулеметов.
В 1932г. по опыту войсковой эксплуатации в конструкцию ДП были введены усовершенствованный спусковой механизм, обычный неавтоматический предохранитель, с целью улучшения устойчивости оружия во время стрельбы введена пистолетная рукоятка, упрочнена и сделана несъемной сошка.
Пулемет ДП был одним из первых образцов стрелкового оружия, разработанных после 1917 года в СССР. ДП был принят в качестве стандарта Красной Армии в 1927 году и служил с отличием до конца 2 Мировой войны. Он был прочным и надежным оружием, но имел определенные недостатки, поэтому, на основе опыта, накопленного в сражениях во время второй Мировой Войны, он был немного модернизирован в 1943-44 и стал ДПМ.
В 1944 году под руководством Дегтярёва на заводе № 2 велись работы по усовершенствованию пулемёта ДП, а именно над повышением надежности и управляемости пулемёта. Новая модификация получила обозначение ДПМ («Дегтярёв пехотный модернизированный»). Была устранена проблема с перегревом возвратно-боевой пружины (она была установлена в специальную трубку в спусковой раме над прикладом), улучшен спусковой механизм и появилась возможность смены ствола на боевой позиции. Перенесение возвратно-боевой пружины в спусковую раму вызвало конструктивные изменения отдельных частей и механизмов пулемёта. Новая пистолетная рукоятка, изменённая форма приклада и более устойчивые неотъёмные сошки новой конструкции обеспечивали большее удобство. В целом, все боевые, тактические и технические характеристики остались прежними. ДПМ использовался советскими войсками до конца второй Мировой Войны.
Одно из предлагаемых изменений было замена тяжелого и неудобного плоского магазина на ленточное питание. Это определенное усовершенствование было сделано только в 1946 году, когда улучшенная версия была принята на вооружение Советской Армией как РП-46 (Ротный Пулемет). РП-46 заполнил пробел между РПД и крупнокалиберными пулеметами.
Этот пулемет был переработан на пистолетную рукоятку вместо прежней полупистолетной. Некоторые другие усовершенствования были также сделаны, в первую очередь более крепкие сошки и ручной предохранитель, РП-46 был использован в качестве оружия передней линии до 1960-х годов, когда он был постепенно заменен первым советским универсальным пулеметом Калашникова – ПК. Все это оружие (ДП, ДПМ и РП-46) были широко экспортированы в страны Варшавского союза. РП-46 также изготавливался в других странах, прежде всего в Китае – под названием пулемет Тип 58 .
РП-46 похож на ДПМ во многом и отличается главным образом тем, что у него был тяжелый ствол (также быстросъемный), ручка для переноски, и модуль для ленточного питания. Чтобы свести к минимуму изменения и сохранить возможность использовать старые ДП/ДПМ с плоским магазином, подающая лента была разработана в качестве дополнительного модуля. Подача управляется через большой кронштейн на правой стороне, который был подключен к зарядной ручке, поскольку рукоятка заряжания была жестко закреплена на затворной раме. Аналогичный метод был использован на крупнокалиберном пулемете, который также был изменен от первоначального плоского магазина на ленточное питание. РП-46 использовал нераспадающиеся металлические ремни, предназначенные для среднего пулемета Горюнова СГ-43/СГМ. Ремни были доступны в 200 или 250 различных патронов и переносились в металлических ящиках.
РПД
Ручной пулемёт Дегтярёва
|
Пулемет был принят на вооружение под обозначением «7,62-мм ручной пулемет Дегтярева обр. 1944 г. (РПД)» и стал первым официально принятым на вооружение образцом под патрон обр. 1943 года. Производство РПД удалось наладить только в самом конце войны. За это время претерпел некоторые изменения и сам патрон (7,62x39 вместо 7,62x41). Первые опытные пулеметы имели отдельные патронные коробки (круглую на 100 патронов и квадратную на 200), но крепящаяся к пулемету коробка с лентой позволяла решить проблему повышения боевой скорострельности при сохранении маневренности и боеготовности.
При подходе затвора к пеньку ствола выбрасыватель заскакивает зацепом в кольцевую проточку патрона. При дальнейшем движении затворной рамы вперед ее стойка раздвигает боевые упоры затвора, происходит запирание канала ствола. Затворная рама, продолжая движение вперед передней стенкой стойки ударяет по ударнику. Происходит выстрел. После прохождения пулей газового отверстия, часть пороховых газов попадает в газовую камеру и отбрасывает затворную раму назад. Затвор остается запертым до вылета пули из канала ствола, затем фигурные выемы затворной рамы сводят боевые упоры, после чего затвор начинает свои откат, извлекает стреляную гильзу, которая ударяется о жесткий отражатель и выбрасывается вниз через окна затворной рамы и ствольной коробки. Окно ствольной коробки в походном положении закрыто крышкой – опыт войны заставил уделять большее внимание защите ствольной коробки от попадания грязи и мелких частиц. Затворная рама при движении назад сжимает возвратно-боевую пружину и поворачивает своим роликом большой рычаг подачи, который воздействует на малый рычаг.
|
В спусковой раме смонтирован спусковой механизм, допускающий ведение только непрерывного огня и включающий спусковой крючок, спусковой рычаг и флажковый предохранитель. Флажок предохранителя располагается справа над спусковой скобой, в переднем положении запирает спусковой рычаг. Спусковая рама шарнирно крепится к ствольной коробке передними выступами и фиксируется поперечной чекой. К спусковой раме крепятся приклад и пистолетная рукоятка. Деревянный приклад имеет металлический затылок, внутри его помещаются – вверху трубка возвратного механизма, внизу гнездо для пенала с принадлежностью. Форма приклада допускает его удержание левой рукой при стрельбе из пулемета с опоры.
Снизу к пулемету крепится круглая патронная коробка с лентой, снабженная откидной крышкой, зацепом для соединения со ствольной коробкой и откидной рукояткой для переноски отдельно. Кронштейн крепления коробки служит также направляющей, отводящей в сторону выброшенную стреляную гильзу. Для переноски нескольких патронных коробок со снаряженными лентами служит специальная сумка.
Ощущаемое [ ] в Эфиопии [ ] в Анголе [ ] в Афганистане [ ] в Ливии [ ]), Ирано-иракская война [ ] , Война в Персидском заливе [ ] , Иракская война [ ] , Войны на Постсоветском пространстве и многие другие
9 (с коробкой и снаряжённой лентой)
0,8 (коробка с лентой без патронов)
выстрелов/мин
пули , м/с
дальность, м
История
В конце 1943 года начались работы по созданию ручных пулемётов под новый промежуточный патрон 7,62 мм обр. 1943 г. Полигонные испытания этих патронов показали, что убойная сила пули и кучность боя удовлетворительны на дистанции до 800 м. Эта дальность, как показал боевой опыт, вполне достаточна для ручных пулемётов. В проектировании ручных пулемётов под новый патрон принимали участие Дегтярёв, Симонов , Судаев и другие конструкторы .
В 1944 году на конкурсных испытаниях вперёд вышел образец конструкции Дегтярёва, известный как РД-44. Пулемёты РД-44 до конца войны были изготовлены малой серией и проходили испытания в войсках. Вскоре после войны модернизированный вариант этого пулемёта, адаптированный под ставший стандартным патрон 7,62×39 мм , был принят на вооружение Советской армии как «Ручной пулемёт системы Дегтярёва (РПД)» .
РПД имеет автоматику, схожую с устройством пулемёта ДПМ , однако вместо магазинного питания он оснащён питанием ленточным. Лента составлена из двух кусков по 50 патронов и находится в круглой коробке (магазине), примыкаемой к оружию снизу. Такая конструкция обеспечивала пулемёту хорошую подвижность (исключалось свисание ленты) и увеличивала практическую скорострельность . При этом благодаря отсутствию пружин в магазине повысилась надёжность действия пулемёта, так как исключалось значительное количество задержек по вине магазина .
В отличие от ДПМ пулемёт РПД имеет несменяемый ствол. Опыт боевого применения ручных пулемётов показал, что огонь из них ведётся обычно короткими очередями и ствол без замены даёт возможность расходовать весь носимый запас патронов. Запасной ствол должен был всегда находиться при пулемётном расчёте, что утяжеляло систему, к тому же сама конструкция пулемёта со сменяемым стволом более сложна и менее надёжна .
Пулемёты РД-44 и РПД в значительной мере опередили своё время; идея обеспечения пехоты на уровне отделение-взвод оружием только под промежуточный патрон возобладала в западных странах лишь с их переходом на малоимпульсные патроны , произошедшим в период 1960-1970-х годов. При этом в нацистской Германии вариант ручного пулемёта под патрон 7,92x33 мм практически не рассматривался .
РПД стал одним из первых принятых на вооружение образцов оружия под патрон образца 1943 года. С начала 1950-х и до середины 1960-х он являлся основным оружием поддержки уровня отделения, а затем стал постепенно заменяться на РПК , более предпочтительный с точки зрения унификации. Впрочем, РПД до сих пор находится на складах армейских резервов. Как и многие другие образцы советского вооружения, РПД широко поставлялся на экспорт, в дружественные СССР страны, а также выпускался за рубежом, например, в КНР под обозначением Тип 56 . Некоторые фирмы США, такие как DS Arms, выпускают модернизированные РПД. Модернизация включает телескопический приклад, цевьё с планками Пикатинни, эргономичные сошки, пластиковую рукоятку .
Характеристики
Дальность прямого выстрела по грудной фигуре составляет 365 м. Огонь по воздушным целям ведётся на дальность до 500 м. Пуля сохраняет своё убойное действие на дальности до 1,5 км.
Боевая скорострельность - до 150 выстрелов в минуту. Ведение интенсивной стрельбы очередями без охлаждения ствола возможно до 300 выстрелов .
Требования нормального боя одиночными для РПД:
- все четыре пробоины вмещаются в круг диаметром 15 см;
Требования нормального боя очередями для РПД:
- не менее шести пробоин из восьми вмещается в круг диаметром 20 см;
- средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.
Проверка боя осуществляется стрельбой по чёрному прямоугольнику высотой 35 см и шириной 25 см, укрепленному на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы - 100 м, положение - лёжа с ровной площадки, патроны - с обыкновенной пулей, прицел - 3, целик - 0.
Рассеивание пуль при стрельбе из приведённого к нормальному бою РПД:
| Дальность стрельбы, м | Срединные отклонения по высоте, см | Срединные отклонения по ширине, см | Сердцевинные полосы по высоте, см | Сердцевинные полосы по ширине, см | Энергия пули, Дж |
|---|---|---|---|---|---|
| 100 | 5 | 5 | 15 | 15 | 1618 |
| 200 | 10 | 9 | 30 | 30 | 1226 |
| 300 | 15 | 14 | 46 | 45 | 932 |
| 400 | 20 | 19 | 63 | 61 | 716 |
| 500 | 26 | 25 | 81 | 78 | 559 |
| 600 | 32 | 31 | 100 | 96 | 441 |
| 700 | 39 | 37 | 120 | 114 | 353 |
| 800 | 46 | 43 | 142 | 133 | 304 |
| 900 | 54 | 49 | 167 | 152 | 265 |
| 1000 | 63 | 55 | 195 | 172 | 235 |
Где срединное отклонение - половина ширины центральной полосы рассеивания, вмещающей 50 % всех попаданий, а сердцевинная полоса - полоса рассеивания, содержащая в себе 70 % попаданий.
Устройство
РПД состоит из следующих основных частей и механизмов:
- ствол со ствольной коробкой, прицельным приспособлением и сошкой (не отделяется),
- затворная рама с газовым поршнем,
- рукоятка перезаряжания,
- затвор,
- возвратный механизм,
- спусковая рама с прикладом и спусковым механизмом,
- коробка с лентой.
В комплект РПД входят: принадлежность (шомпол , ключи мушки и регулятора, протирка, прочистки, выколотка и вороток, извлекатель, дульная накладка, маслёнка), ремень, чехол и сумки для коробок с лентами.
Прицельное приспособление
Прицельное приспособление РПД состоит из мушки и прицела, в свою очередь состоящего из колодки прицела с пластинчатой пружиной, прицельной планки, целика, винта целика с маховичком, хомутика с двумя защёлками и пружинами и предохранителя целика. На верхней и нижней сторонах прицельной планки нанесены шкалы с делениями от 1 до 10 (дальность стрельбы в сотнях метров). Деления прицела разделены короткими рисками на полусотни метров. Боковые поправки вносятся целиком, передвигающимся влево и вправо маховичком и имеющим риску для установки на делениях, нанесённых на задней стенке прицельной планки (по семь делений вправо и влево от нуля). Каждое деление соответствует двум тысячным дальности.
На пулемётах ранних выпусков шкала прицела нанесена только на верхней стороне прицельной планки и имеет цену деления 100 м.
Патроны
Стрельба из РПД ведётся патронами образца 1943 года (7,62×39 мм) со следующими типами пуль:
- обыкновенная со стальным сердечником предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка - стальная плакированная томпаком, сердечник - стальной, между оболочкой и сердечником - свинцовая рубашка. Не имеет отличительной окраски.
- трассирующая предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также поражения живой силы противника. Сердечник состоит из сплава свинца с сурьмой, за ним находится стаканчик с запрессованным трассирующим составом. Цвет пули - зелёный.
- бронебойно-зажигательная предназначена для зажигания горючих жидкостей и поражения живой силы, находящейся за легкобронированными укрытиями на дальностях до 300 м. Оболочка - с томпаковым наконечником, сердечник - стальной со свинцовой рубашкой. За сердечником в свинцовом поддоне находится зажигательный состав. Цвет головной части - чёрный с красным пояском.
- зажигательная предназначена для воспламенения горючих жидкостей в железных баках толщиной до 3 мм, легкозагорающихся материалов на дальностях до 700 м и целеуказания на расстояниях до 700 м. Зажигательный состав находится между оболочкой (с томпаковым наконечником) и стальным сердечником, рубашка - стальная. За сердечником и рубашкой находится стаканчик с трассирующим составом. Цвет головной части - красный.
Принцип действия автоматики
Работа автоматики РПД основана на использовании энергии пороховых газов, отводимых из канала ствола. При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня, отбрасывая поршень с затворной рамой и затвором в заднее положение. Затвор открывает канал ствола, затворная рама сжимает возвратно-боевую пружину. Происходит извлечение из патронника гильзы и её выбрасывание наружу. Механизм подачи продвигает ленту и подаёт новый патрон, который устанавливается напротив продольного окна приёмника.
Если спусковой крючок остаётся нажатым, то затворная рама не останавливается в заднем положении, а продвигается вперёд под действием возвратного механизма. Затвор выталкивает из ленты новый патрон, досылает его в патронник и закрывает канал ствола. Происходит запирание затвора боевыми упорами, входящими в боевые уступы ствольной коробки, после чего стойка затворной рамы бьёт по ударнику. Боёк ударника разбивает капсюль патрона. Происходит выстрел, и работа автоматики повторяется.
Насадки для стрельбы из укрытия
После окончания Великой Отечественной войны в СССР проводились эксперименты по созданию криволинейных насадок для стрельбы из укрытия, в первую очередь для применения экипажами бронетехники. Насадка представляла собой изогнутый ствол, в казённой части которого смонтирован механизм крепления к дульной части ствола пулемёта. Длина насадки составляла 610 мм, радиус изгиба - 250 мм, угол изгиба - 90°. При этом нарезы криволинейного ствола были продолжением нарезов ствола пулемёта. Кроме того, испытывался подобный ствол, предназначенный для установки на пулемёт вместо штатного. Однако, испытания выявили, что его характеристики уступают насадке .
Эксплуатанты
- Азербайджан Азербайджан
- Албания Албания : оставались на вооружении албанской армии по меньшей мере до 1994 года
- Алжир Алжир
- Ангола Ангола
- Афганистан Афганистан
- Бангладеш Бангладеш
- Бенин Бенин
- Венгрия Венгрия
- Вьетнам Вьетнам
- Джибути Джибути
- Зимбабве Зимбабве
- Индонезия Индонезия
- Ирак Ирак
- Камбоджа Камбоджа
- : лицензионная копия под индексом Тип 56 ;
- КНДР КНДР : копия под индексом Тип 62 ;
- Лаос Лаос
- Ливия Ливия
- Мальта Мальта
- Марокко Марокко
- Монголия Монголия
- Нигерия Нигерия
- Никарагуа Никарагуа
- Пакистан Пакистан
- Перу Перу
- Румыния Румыния
- Сирия Сирия
- Сомали Сомали
- СССР СССР : состоял на вооружении до замены на РПК;
- Судан
За период 2-ой мировой войны пулемет Дегтярева крепко держит третье место по массовости, уступив только ППШ-41 и винтовке системы Мосина. Разъясняется это не только лишь его массовостью, да и хорошими показателями ттх. К тому же существовали разные варианты его выполнения, фото которых можно нередко созидать на снимках 2-ой Мировой.
История сотворения
Русскому государству после Штатской войны в критериях технологической блокады почти все приходилось создавать с нуля. В особенности это касалось стрелкового вооружения, свойства которых должны были отличаться скорострельностью и высочайшими пробивными качествами.
Русские конструктора смогли совладать с задачками, которые на их возложили. Одним из их и стал пулемет Дегтярева, сделанный по конструкции Василия Дегтярева.
custom_block(1, 84025755, 602);
1-ые чертежи Дегтярев начал отрисовывать по своей инициативе еще в 1923 году. Армейские руководители совсем не содействовали изобретению вооружения нового эталона. К тому же многие из их верили, что ручные пулеметы являются временным явлением, а будущее за многокалиберными и станковыми эталонами. Ситуация поменялась, когда Федорову и Дегтяреву лично удалось пробиться на прием к Фрунзе. Они показали ему пулемет и чертежи, после этого комиссар отдал эталону зеленоватый свет. Ручной пулемет Дегтярева потом был доработан в 1926 году.
1-ые 10 серийных образцов были произведены 12 ноября 1927 года на Ковровском заводе. А после войсковых испытаний 21 декабря 1927 года его приняли на вооружение РККА. Ручной пулемет Дегтярева стал одним из первейших образцов стрелкового орудия, которые были сделаны в СССР. Его массово использовали в качестве главной огневой поддержки пехоты прямо до окончания 2-ой мировой.
Пулемет ДП, также его модернизированный вариант ДПМ, по окончании войны были сняты с вооружения и их обширно поставляли дружеским СССР странам. Эти пулеметы состояли на вооружении прямо до 1960-х годов. Их применяли во Вьетнаме, Корее и других странах.

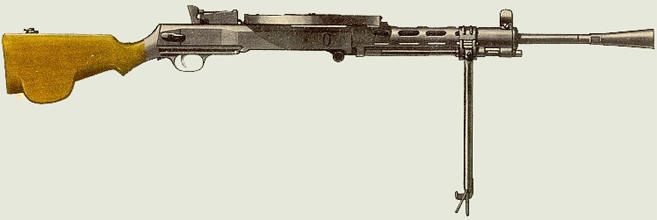

Особенности конструкции ДП
Ручной пулемет Дегтярева Пехотный - это устройство с автоматикой с магазинным питанием и на базе отвода газов пороха. Газовый движок включает поршень с довольно длинноватым рабочим ходом, также газовый регулятор, который находится под стволом.
Ствол был быстросменным, его отчасти скрывал защитный кожух, и он был обустроен съемным коническим пламегасителем. Иногда ствол не выдерживал неизменной стрельбы: он стремительно грелся, потому что был тонкостенным. Потому приходилось стрелять маленькими очередями, чтоб не вывести его из строя (боевая скорострельность - до 80 выстрелов за минуту). При всем этом произвести смену ствола в бое было проблемно – нужен был особый ключ и защита рук от ожогов. Разборка в критериях боя была очень затруднительна.
Ствол закрывался 2-мя боевыми упорами, которые разводились в стороны, когда ударника двигался вперед. Возвратимая пружина, которая была под стволом, перегревалась при насыщенном огне, теряла упругость. Это был значимый, но малочисленный из недочетов ДП.
Custom_block(5, 60783376, 602);
Схема питания подразумевала внедрение «тарелок» - плоских дисковых магазинов, где по окружности размещались патроны, пулями к центру диска. Схожая конструкция обеспечивала достаточно надежную подачу патронов, но имела и недочеты: огромную массу и габариты магазина, возможность повреждения магазина, неудобство в заряжании и транспортировке.
Емкость магазина сначала составляла 49 патронов, потом были введены 47-патронные, но уже с завышенной надёжностью деяния.
custom_block(1, 63048169, 602);
Применение ДП
Во время боевых действий и учений ручной пулемет Дегтярева Пехотный обслуживали два человека: конкретно стрелок и его ассистент. Последнему необходимо было переносить короб с 3 дисками. К тому же при стрельбе лежа, к пулемету привязывалась длинноватая лента, и чтоб повысить точность стрельбы и уменьшить колебания, натягивал её ногой, прижимая приклад к плечу посильнее. Ну и разборка, и сервис таким макаром производилось резвее.
Тактико-технические свойства
Свойства пулемета Дегтярева спецы именуют более успешной довоенной конструкцией. Его ттх последующие:
- Калибр - 7,62;
- Масса с магазином - 8,4 кг;
- Общая длина - 1266 мм;
- Емкость магазина - 47 патронов;
- Прицельная дальность - 1500 м;
- Скорострельность - до 80 выстрелов за минуту.
Варианты пулемета Дегтярева
- Мелкокалиберный ДП - опытнейший эталон пулемета ДП (калибр 5,6-мм), который проектировался посреди 30-х годов для обучения боец. Его сконструировал М. Марголин, но его не поставили на вооружение.
- ДП эталона 1938 г. - опытнейший эталон системы Дегтярева 7,62-мм и магазином конструкции Разоренова и Кубынова на 20 патронов. После испытаний орудие было передано на хранение, а позже поступило в музей кировского завода им. Дегтярева.
- ДП с глушителем. Во время битвы под Москвой, в 1941 году, войска передали ДП с глушителем, но серийное создание этой модификации не было начато.
- ДПМ. Под управлением Дегтярева в 1944 году велись работы по усовершенствованию ДП, чтоб повысить маневренность и надежность пулемета. Модификация получила обозначение Дегтярев пехотный модернизированный. В целом, все технические, тактические и боевые свойства остались прежними.
- ДА, другими словами Дегтярев Авиационный – предназначался для установки на самолеты. Был снят кожух с пулемета, который защищал руки от ожогов. Это улучшило остывание и уменьшило его габариты. Приклад поменяли на две ручки, также установили 60-патронный магазин. Пулемет ДА поступил на вооружение в 1928 году. Спаренный вариант ДА-2 увидел свет в 1930 году. Их устанавливали на самолеты ТБ-3, У-2, Р-5. Но широкого внедрения они не получили, потому их фото уникальность.
Пулемет ДШК
Пулемет Дегтярева Шпагина представлял станковый многокалиберный пулемет по калибр 12,7. Разрабатывался на базе многокалиберного станкового пулемета. ДШК на вооружение РККА был принят в феврале 1939 года.
Массовый выпуск ДШК начался в 1940-41 годах. Эти пулеметы использовались в качестве:
- орудия поддержки пехоты;
- зенитных орудий;
- их устанавливали на малые корабли и бронетехнику.
В 1946 году по опыту войны пулемет модернизировали. Были изменено крепление ствола, узел подачи ленты, после этого его приняли под обозначением ДШКМ. ДШКМ состоял, также состоит на вооружении более 40 армий мира. Его и сейчас создают в Китае, Иране, Пакистане и неких других странах. В Русском союзе ДШКМ употреблялся на САУ и танках: ИСУ-152, ИС-2, Т-55, Т-62, также бронемашинах БТР-155. Сейчас пулеметы ДШК и ДШКМ в ВС Рф фактически вполне вытеснены пулеметами «КОРД» и «Утёс», более современными и совершенными вариациями.
