Легендарный «ТТ. Пистолет «ТТ» (Тула—Токарев) в травматическом исполнении «ТТР»

Пистолет ТТ образца 1933 года – первый советский самозарядный армейский пистолет. Его разработал талантливый конструктор-оружейник Фёдор Васильевич Токарев в 1930 году. Боевой пистолет ТТ был создан в результате испытаний, проводимых в 1920-х годах с целью разработки современного полуавтоматического оружия на смену устаревшему Нагану. В то время пользовался популярностью знаменитый пистолет Маузер. Это оружие закупалось в больших количествах, а в войсках по достоинству оценили его мощный патрон калибра 7,63 мм. Именно под этот боеприпас и решили создавать новое оружие.

История пистолета ТТ

Тульский пистолет Токарева (ТТ) создавался в рамках конкурса на новый пистолет 1929 года. Анализ вооружения Красной Армии показывал, что ее стрелковое оружие морально устарело. Поэтому было решено, в том числе, рассмотреть новые варианты пистолетов. Специально для этого на конкурс были представлены чертежи и эскизы разных конструкторов. Был произведен тщательный сравнительный анализ различных систем, патронов и эскизов. В итоге лучшими признали разработку Ф. В. Токарева, но в качестве штатного патрона для пистолета ТТ рекомендовали использовать патрон Маузера, имеющий размеры 7,62×25 мм. В результате конструкцию токаревского пистолета пришлось переделывать и дорабатывать.

Требования комиссии:

• оружие должно иметь повышенную точность стрельбы;
• пистолет Токарева ТТ должен быть безопасным в обращении;
• устройство должно иметь облегченное усилие спуска.

Недостатки были устранены за несколько месяцев. Конструктор изготовил макет пистолета ТТ, а также его опытный образец. В декабре 1930 года было решено провести дополнительные испытания, в ходе которых ТТ продемонстрировал себя с лучшей стороны. Это был лучший боевой вариант из всех представленных на конкурс образцов. Новый боевой пистолет был принят на вооружение Армии, где и приобрел свое легендарное неофициальное название «ТТ» («Тульский Токарев»).

Однако у пистолета в то время еще оставались отдельные конструктивные и технологические недостатки:

• устройство предохранительного взвода курка допускало непроизвольные выстрелы;
• размеры и устройство магазина были такими, что иногда обойма вываливалась в самый неподходящий момент;
• обойма не была доработана — патроны перекашивало, а пистолет заклинивало;
• мощный патрон, больше подходящий для пистолетов-пулеметов, быстро изнашивал затвор «ТТ»;
• ствол пистолета не помещался в стрелковую амбразуру – оружие не могло стрелять из танка;
• пистолет имел малую надежность и невысокий ресурс – всего 200–300 выстрелов.

В течение трех лет выявленные недостатки устранялись. В 1933 году после различных модернизаций в войска поступило новое оружие — «ТТ» образца 1933 года. Именно этот боевой пистолет прошел Великую Отечественную Войну , в которой выявился его главный недостаток — недостаточно крупный калибр. Пуля 7,62 не имела такого останавливающего действия, которым обладала немецкая пистолетная пуля 9 мм. К тому же была выявлена чувствительность конструкции оружия к загрязнению, механическим повреждениям и низким температурам.

Особенности конструкции

1. Пистолет ТТ имеет простую конструкцию, что обеспечивает невысокую себестоимость производства, а также легкость в обслуживании – простая сборка и разборка.
2. Нетипичный для пистолетов довольно мощный патрон обеспечивает дульную энергию порядка 500 Дж и очень высокую проникающую способность.
3. У пистолета нет предохранителя как отдельной детали, поэтому его функции обеспечивает предохранительный взвод курка.
4. Ствол обеспечивает хорошую точность стрельбы и короткий легкий спуск, опытный стрелок может поразить небольшую цель на расстоянии свыше 50 метров. Форма ТТ — плоская и компактная, что довольно удобно для скрытого ношения.
5. Ударный механизм сделан единым блоком, что позволило упростить заводскую сборку.

Технические характеристики ТТ образца 1933 г:

• Калибр — 7,62 мм
• Начальная скорость пули — 420 м/с
• Пистолет + магазин без патронов весил 0,845 кг.
• Пистолет + магазин с патронами весил 0,940 кг.
• Общая длина — 195 мм
• Длина ствола — 116 мм
• Емкость магазина — 8 патронов
• Скорострельность составляла 8 выстрелов за 10–15 секунд.

Пневматическое оружие

Сегодня выпускается несколько вариантов пневматических пистолетов калибра 4,5 мм:

• Gletcher TT.
• Gletcher TT NBB.
• ТТП «Собр».
• Crosman C-TT.

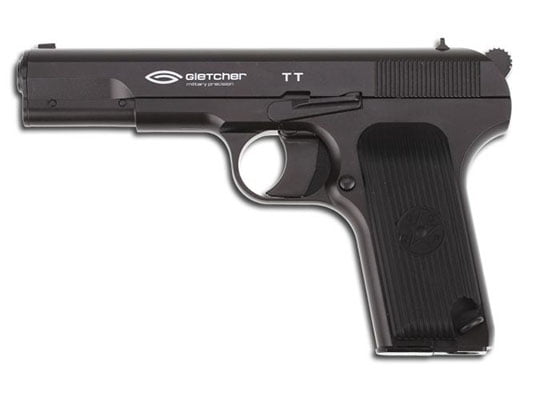

Пневматический пистолет Глетчер TT — это реплика пистолета «Тульский Токарев». Пневматический глетчер оснащен системой Blowback, что дает возможность движения затворной рамы назад при выстреле и создания высокой реалистичности при стрельбе, так как появляется визуальное сходство с выстрелом боевого пистолета. Глетчер имеет габаритные характеристики, идентичные оригиналу, ведет стрельбу с предварительным взведением курка.

Глетчер имеет следующие характеристики:

• Калибр — 4,5 мм.
• Скорость полета пули — 110 м/с.
• Емкость магазина — 18 выстрелов.
• Источник энергии — СО2 12гр.
• Тип пуль – шарики калибра 4,5 мм.
• Мощность — менее 3.0 Дж.

Gletcher TT Blow back внешне полностью копирует боевой пистолет ТТ. Лишь отверстия под саморезы с правой стороны несколько портят вид.

Страйкбольное оружие

Производитель страйкбольного оружия компания SRC сравнительно недавно появилась на рынке, однако уже успела завоевать уважение приверженцев данной игры, особенно ее версия пистолета SRC ТТ-33, имитирующая отдачу при выстреле. Высокое качество тайваньского оружия SRC послужило главной причиной популярности данного производителя во всем мире.

SRC ТТ-33 имеет следующие характеристики:

• Тип привода – газ.
• Длина ствола — 91 мм.
• Материал модели – металл.
• Общая длина — 195 мм.
• Начальная скорость выстрела — 90-100 м/с.
• Вес пистолета — 611 г.
• Емкость магазина – 11 шариков.

Пистолет ТТ является одной из самых известных в мире моделей пистолетов. Его создатель — (1871—1968) всю жизнь посвятил стрелковому оружию. Самозарядные винтовки его конструкции находились на вооружении у советских бойцов во время Великой Отечественной войны. Однако именно пистолет ТТ принес своему создателю мировую известность.

Первые испытания данной модели состоялись в июне 1930 г. Комиссия, возглавляемая В.Ф. Грушевским провела полигонные испытания пистолета ТТ, пистолетов Коровина, Прилуцкого, а также лучших зарубежных образцов систем Браунинга, Вальтера и «Парабеллум». Итоги испытаний показали, что пистолет Токарева является «наиболее приемлемым и подходящим для принятия на вооружение при условии, что будут устранены выявленные недостатки».

Серьезным недостатком данного пистолета являлся невысокий показатель точности, также следовало повысить безопасность. Новые испытания уже усовершенствованной модели ТТ и новых образцов оружия состоялись в декабре 1930 г. на полигоне ВСШ (Высшей стрелковой школы) «Выстрел». Комиссию возглавил К.П. Уборевич, который в своем докладе отметил надежность и удобство пистолета ТТ, вследствие чего было принято решение ввести его на вооружение.

Первый успех к пистолету Токарева пришел в феврале 1931 г.: Реввоенсовет СССР принял решение заказать первую партию пистолетов для проведения испытаний в войсках. Тогда пистолет поучил новое наименование – «7,62-мм самозарядный пистолет обр. 1930 года» . В данном случае вновь повторилась ситуация сорокалетней давности: Николай II издал указ о переименовании винтовки Мосина в «7,62-мм винтовку обр. 1891 года». Позднее справедливость восторжествовала, и модель получила мировую известность как пистолет ТТ (Тульский, Токарев).
В течение нескольких лет пистолет модернизировался, преследуя две основные цели — удешевление и упрощение его производства. В 1933 г. на Тульском оружейном заводе был налажен массовый выпуск пистолета ТТ. К началу войны годовой объем выпуска пистолетов ТТ составлял более 100 тыс. штук.

Как и в случае многих моделей пистолетов, судьба пистолета ТТ не была безоблачной: объем выпускаемых пистолетов ТТ колебался, в то время как появлялись новые опытные образцы пистолетов других оружейников. Основным недостатком ТТ, соответственно, вызывающим массовые нарекания на данную модель пистолета, являлась небольшая емкость магазина, и его выпадение при случайном нажатии на кнопку защелки. В связи с этим, в 1939 г. Ф.В. Токарев создал вариант пистолета с увеличенной рукояткой и магазином, имеющим вместимость 12 патронов. Еще одним положительным изменением в конструкции пистолета стало нижнее расположение защелки. К сожалению, война помешала этому опытному образцу попасть в серию, однако сам пистолет ТТ получил заслуженное признание.В начале войны в связи с продвижением фашистских войск в сторону Тулы правительство СССР приняло решение перенести оборонное производство на восток страны. Таким образом, выпуск пистолетов ТТ и револьверов Нагана был перенесен в Ижевск. Даже в этих условиях тульские оружейники смогли наладить ремонт поступающего с фронта оружия, а также сборку нового из оставшегося задела. Для этих целей использовались оставшиеся после эвакуации устаревшее оборудование и инструменты, а также старые отремонтированные станки. За два месяца 1941 г. благодаря самоотверженному труду рабочих на передовую было отправлено более пятисот пистолетов ТТ.
Восстановление завода началось, когда угроза для Москвы со стороны фашистских войск была нейтрализована. В течение нескольких месяцев работа завода была налажена. После окончания войны массовый выпуск пистолетов Токарева был налажен на Ижевском, Тульском и Ковровском заводах. До начала пятидесятых годов, когда появился пистолет Макарова, эти заводы выпустили более миллиона пистолетов ТТ... Токарев за свой неоценимый вклад в разработку отечественного стрелкового оружия был удостоен звания Героя социалистического труда и награжден четырьмя орденами Ленина и многочисленными медалями.

Впервые патрон к пистолету-карабину Маузера К-96 обр. 1896 г. попал в Российскую Империю ещё до Первой мировой войны. А до этого «предок» патрона 7,63×25 мм Маузер (в американской транскрипции.30 Маузер), патрон 7.63 mm Borchard к пистолету С93 (обр. 1893 г.) немецкого конструктора Борхарда, стал «отцом» не только ТэТэшного патрона, но и знаменитейшего, самого известного на планете Земля 9×19 мм Парабеллум.

«Первые немецкие 7,63-мм пистолеты Маузера обр. 1896 года появились в России ещё до начала Первой мировой войны, причём с 1908 г. они были включены в перечень оружия, разрешенного к приобретению за собственный счёт офицерами царской армии. В ходе боевых действий 1914−1917 годов их количество значительно увеличилось за счет германских и турецких трофеев, и в дальнейшем они широко применялись на всех фронтах Гражданской войны» . Википедия.

Пистолетному патрону Маузера просто повезло. Во-первых, пистолет был очень популярен у командного состава Красной Армии. Во-вторых, калибр патрона совпадал с калибром уже выпускаемых в российской империи калибром винтовок и пулемётов, 0,3 дюйма или 7,62 мм. Поэтому стволы для пистолетов под этот патрон можно было делать из бракованных стволов и . Это обстоятельство давало огромный экономический выигрыш.
Фото: M62, ru.wikipedia.org

И ещё одно важное обстоятельство. не зря называют пистолетом-карабином. Пуля, благодаря высокой мощности порохового заряда, способна убить человека на расстоянии до тысячи метров. Заметьте, это пистолетный патрон! Именно поэтому некоторые специалисты считают этот патрон не пистолетным, а специфическим пистолет-пулемётным.

Лицензия и оборудование для производство патрона обр. 1896 г. были официально закуплены у германской фирмы DWM. Далее высшее военное руководство СССР приняло решение проектировать новый пистолет и перспективные пистолеты-пулеметы именно под этот патрон. под этот патрон началась уже в 1929 г.

Для увеличения технологичности и более лёгкой экстракции (выброса стреляной гильзы) была увеличена ширина проточки. Дульце гильзы несколько удлинено для лучшего удержания пули. Оригинальный маузеровский капсюль был заменён на капсюль Бердана, который использовался в выпускаемых в то время патронов к револьверу Наган. Пуля в советском патроне несколько удлинена. Гильзы патронов изготавливались сначала из дорогой латуни, затем из дешевого биметалла. тогда ещё не было в природе, и патрон назвали просто 7,62×25 мм, чтобы отличать его от патрона Маузера немецкого производства.

Фото: ru.wikipedia.org

Технические характеристики:

• Калибр: 7.62 мм, или 0,3 дюйма.
• Длина пули: 16.3 мм или 16,5 мм (для пули с цельностальным сердечником).
• Начальная скорость пули: 420 м/с.
• Энергия пули 470 Дж.

Источник: Википедия.

Опыт Второй мировой войны показал правильность выбора патрона. Благодаря унификации, патрон использовался и в пистолетах ТТ, и в пистолет-пулемётах (ППД, ППШ, ППС). Настильная траектория позволяла стрелять в два раза дальше, чем из немецких машиненпистолей, на войне это огромное преимущество. В 1943 г. появились также трассирующие и бронебойные модификации этого патрона.

Фото: ru.wikipedia.org

Достоинства

Высочайшая пробиваемость пули патрона Токарева. Особенно цельностальной. Полицейские в Гонконге, где у бандитов много пистолетов ТТ китайского производства, надевают на дежурство специальные бронежилеты, называемые «токаревскими», класс А3. А американские охотники используют карабин под ТэТэшный патрон для охоты на животных, имеющих толстую кожу — например, на кабана. При этом, из-за малой энергии, пуля не портит мясо, а оставляет в нём аккуратную дырочку, в отличие от современных высокоскоростных винтовочных патронов, пуля которых вращается в туше, делает в месте пульного канала рубленый «бифштекс», фаршированный осколками костей.

Большой участок настильной траектории, что обеспечивает довольно точную стрельбу на дистанции до 200 м.

Недостатки

Основной недостаток — малое останавливающее действие (ОД). ОД патрона 7,62 ТТ, вычисленное по известной формуле генерала Хатчера, равно 171. Для сравнения, патрон 9×19 мм Парабеллум имеет ОД равный 270, а у патрона.45 ACP равен 670 единиц.

Фото: Malis, ru.wikipedia.org

О чём говорят эти цифры? А вот о чём. Чтобы сравнить останавливающее действие американского пистолетного патрона.45 ACP и 7,62 ТТ, надо разделить 670 на 171. Получается 3,91. Т. е. для получения одинакового останавливающего действия, при прочих равных условиях, в человека надо попасть либо одной пулей 45-го калибра, либо четырьмя ТТ-ми. И это в бою, где оба противника будут двигаться… И быстро! Однако и этот недостаток конструкторы сумели преодолеть. Например, полицейские патроны фирмы «Мегасейф», пуля которых представляет дробинки в эластичной пластиковой оболочке, имеет останавливающее действие около 600 единиц.

Древний капсюль Бердана содержит вещество, разрушающее ствол.

Оружие под этот патрон

Прежде всего, «оружие победы», советское стрелковое оружие . Популярно во всём мире. Пистолет ТТ. Пистолет-пулемёты ППШ, ППС, ППД, их копии, клоны и оружие, сделанное «по мотивам». Очень много своеобразного чехословацкого оружия под этот патрон: пистолет Cz-52 и пистолет-пулемёты Vz. 24 и Vz. 26. В России в настоящее время выпускается ПП «Бизон» калибра 7,62, находящийся на вооружении службы судебных приставов и ПП ОЦ-39. Не забыт также и «классический» пистолет Маузера К-96.

Фото: Albert Lowe, ru.wikipedia.org

Всего в СССР выпускалось, согласно Википедии, восемь модификаций этого патрона, в том числе учебный, холостой, трассирующий и бронебойно-зажигательный. С 1951 г. выпускается патрон с цельностальной пулей, заключенный в оболочку из мягкого металла, чтобы не стачивать нарезы в стволе.

Патрон 7,62×25 мм ТТ выпускался также в Болгарии, Польше, Чехословакии. В России, Иране, Чехии, Польше и Китае он выпускается и в настоящее время. В Германии, Италии и Китае выпускается взаимозаменяемый патрон 7,63 mm Mauser. В Чехословакии выпускался специальный усиленный патрон для стрельбы из пистолет-пулемётов на расстояние до 300 м. Стрелять таким патроном из пистолета очень опасно.

В настоящее время патрон 7.62×25 мм широко распространен по всему миру. Широко применялся в Ираке, где пистолет-пулемёт Шпагина и пистолет ТТ — штатное оружие местной полиции.

9×18 мм ПМ, патрон для пистолета Макарова, легендарного ПМ, тоже был разработан на базе гильзы патрона 7,62 ТТ.

На базе ТэТэшного патрона до сих пор разрабатывают новые боеприпасы.

Другие названия патрона: 7,62 ТТ, 7.62?25 mm Tokarev, .30 Tokarev., .30 Mauser, 7,63 mm Mauser.

Фото:

Ну и, наконец, очень хорошая новость. С 2012 г. этот патрон и оружие к нему можно приобретать в Российской Федерации гражданским лицам. Пока (начало 2015 г.) под этот патрон выпускается лишь гражданская модификация пистолет-пулемёта Шпагина, легендарного оружия победы. Охотиться с таким оружием, наверное, никто не пойдёт, а вот как коллекционное оружие и для пострелушек «для души» () — самое то! Завод «Молот» выпускает «охотничий ППШ» под обозначением ВПО-135, завод Дегтярёва выпускает оружие под обозначением ППШ-О.

ВВЕДЕНИЕ

Историю пистолета ТТ можно начать с конца прошлого века, когда Гуго Борхардт для своего самозарядного пистолета калибра 7,65 мм использовал патрон с бездымным порохом, который и стал одним из первых боеприпасов для самозарядных пистолетов. Мощный патрон в сочетании с приставным прикладом позволял вести из пистолета прицельный огонь на дистанции до двухсот метров. Через несколько лет братья Маузеры использовали усовершенствованный патрон Борхардта в пистолете «Маузер» К-96. Новый патрон - 7,63х25 мм «маузер» идеально подходил для принятой ими концепции пистолета-карабина.

Точность стрельбы на запредельных для обычных пистолетов расстояниях была превосходной, хотя наличие делений на регулируемом прицеле, подразумевающее возможность ведения огня на дистанции в пятьсот-тысячу метров, было трудно воспринимать всерьёз. Когда в начале XX века пистолет Маузера появился в США, то за патроном закрепилось более понятное для американских стрелков обозначение -.30 «маузер». На протяжении сорока лет, до 1935 года, когда в США был разработан револьверный патрон.357 «магнум», маузеровский патрон был одним из самых мощных среди всех револьверных и пистолетных боеприпасов. И именно этот патрон Токарев выбрал для своего пистолета. С целью унификации технологической оснастки и оборудования патрон 7,63 мм «маузер» был согласован с русским калибром 7,62 мм. Под этот калибр и был спроектирован первый пистолет Токарева.

Пистолет имел свободный затвор и ударно-спусковой механизм куркового типа. Предохранитель располагался справа на затворе. Пистолет позволял вести одиночный и автоматический огонь. Питание патронами осуществлялось из коробчатого магазина ёмкостью 22 патрона, которые располагались в шахматном порядке, или из обоймы, которая вставлялась в пазы затвора. Прицельные приспособления были рассчитаны на дальность стрельбы до семисот метров. Во время испытаний пистолет показал высокие баллистические характеристики. Выиграв по всем статьям у других образцов, он явно уступал им по массе и габаритам. Правда, полученный опыт не пропал даром - при разработке следующего образца, которым и стал будущий ТТ, конструктор постарался, чтобы все параметры соответствовали принятым нормам.

Пистолет ТТ создавался конструкторской группой, возглавляемой Ф.В.Токаревым. Учитывая важность работы, эта группа была включена в состав созданного в 1927 году на Тульском оружейном заводе проектно-конструкторского бюро, первоначально занимавшегося разработкой нового стрелково-пушечного вооружения для бурно развивающейся советской авиации. Спустя девять лет, бюро было переименовано в Центральное конструкторское бюро (ЦКБ), позднее ЦКБ-14, а затем - в Конструкторское бюро приборостроения.

Первые официальные испытания пистолета ТТ состоялись в июне 1930 года. Комиссия под председательством В. Ф. Грушевского провела полигонные испытания пистолета Токарева вместе с пистолетами Коровина, Прилуцкого и лучшими иностранными образцами систем Вальтера, Браунинга и «Парабеллум». Выводы комиссии были однозначными: пистолет ТТ является «наиболее приемлемым и подходящим для принятия на вооружение при условии, что будут устранены выявленные недостатки». Претензии комиссии были достаточно серьёзные - увеличить меткость, повысить безопасность и другие. На устранение подобных недостатков иногда уходят годы, Токарев справился за несколько месяцев.

В декабре 1930 года на полигоне школы «Выстрел» вновь состоялись испытания пистолета ТТ и других новых образцов. В докладе председателя комиссии К. П. Уборевича отмечалось, что «при испытаниях пистолет Токарева дал вполне удовлетворительные результаты по бою, надёжности действия механизмов и удобству обращения, вследствие чего считаю возможным ввести его на вооружение».

Успех к пистолету ТТ пришёл в феврале 1931 года, когда Реввоенсовет СССР принял решение о заказе первой партии пистолетов в количестве тысячи штук для всесторонних испытаний в войсках. Пистолету было присвоено официальное наименование «7,62-мм самозарядный пистолет обр.1930 года». Повторилась ситуация сорокалетней давности, когда Николай II лишил своим указом винтовку Мосина имени, повелев называть её «7,62-мм винтовка обр. 1891 года». Справедливость восторжествовала позднее, когда пистолет получил всемирную известность как пистолет ТТ (Тульский, Токарев). Ещё несколько лет пистолет подвергался постоянной модернизации с целью удешевления и упрощения его производства. Массовый выпуск начался с 1933 года на Тульском оружейном заводе и достиг к началу Великой Отечественной войны более 100 тысяч штук в год.

Однако судьба ТТ не была безоблачной. В течение многих лет он не мог полностью вытеснить револьвер 1895 года. Производство его то падало, то увеличивалось вновь. И только в ходе боевых действий на фронтах Великой Отечественной войны пистолет ТТ получил окончательное признание.

В начале войны продвижение фашистских войск до Москвы поставило под угрозу и Тулу, кузницу российского оружия. Правительством СССР было принято решение о переносе оборонного производства на восток страны. Так, выпуск пистолетов ТТ и револьверов Нагана был поручен Ижевскому механическому заводу. Однако и в таких тяжёлых условиях тульские оружейники смогли, используя оставшиеся после эвакуации оборудование и инструмент и отремонтировав старые станки, наладить ремонт поступающих с фронта пистолетов и сборку новых из оставшегося задела. За два последних месяца 1941 года рабочие ремонтных мастерских завода отправили на передовую более пятисот пистолетов ТТ.

Как только немецкие войска были отброшены от Москвы, началось восстановление завода, который в считанные месяцы, сумев восстановить производство и энергетическое хозяйство, снова стал работать в полную силу. После окончания войны массовое производство пистолетов Токарева было развёрнуто на Тульском, Ижевском и Ковровском заводах. До начала пятидесятых годов, когда на смену ТТ пришёл пистолет Макарова, эти заводы изготовили более миллиона «Токаревых».

КОНСТРУКЦИЯ ПИСТОЛЕТА

Пистолет ТТ в годы Великой Отечественной войны являлся основным личным оружием офицеров и генералов Советской Армии и был предназначен для ведения ближнего боя на дистанциях до пятидесяти метров.

Пистолет представляет собой самозарядное короткоствольное оружие, в котором подача и досы-лание патрона в патронник, запирание и отпирание канала ствола, извлечение из патронника и выброс стреляной гильзы осуществляются автоматически. Действие автоматики основано на известном принципе Браунинга, при котором инерционная масса отката образуется затвором, сцепленным со стволом при коротком его ходе. Стрельба из пистолета ведётся одиночными выстрелами. Питание патронами осуществляется из плоского коробчатого магазина, размещённого в рукоятке пистолета. Среди отечественных и зарубежных пистолетов ТТ отличается высокими пробивной способностью и убойной силой. Эти качества обеспечиваются за счёт мощного патрона и достаточно большой длины ствола.

1-затвор-кожух, 2-ствол, 3-серьга, 4-ударник, 5-коробка ударно-спускового механизма,6-курок, 7-боевая пружина, 8-разобщитель, 10-спусковая тяга, 11-спусковая пружина, 12-крышка рукоятки, 13-магазин, 14-защелка магазина, 15-рама, 16-возвратная пружина, 17-направляющая втулка

Пистолет состоит из следующих частей и механизмов:

Рамка (15) служит для соединения всех частей пистолета. Она состоит из собственно рамки и колодки ударно-спускового механизма. На рукоятке специальными закрепляющими деталями к планкам крепятся левая и правая щёчки. Между рукояткой и спуском крепится защёлка магазина, которая одновременно является ограничителем хода спускового крючка назад.

Подвижную часть пистолета составляют ствол с серьгой, затвор с направляющей втулкой и возвратной пружиной (16).

Ствол (2) имеет прилив, в вырезе которого на оси помещается серьга ствола. В собранном состоянии в нижнее отверстие серьги вставляется стержень затворной задержки. В средней части ствола имеются два полукопьцевых выреза для соединения с выступами затвора при запирании канала ствола. При откате ствол упирается в дно паза рамки, и по нему начинает скользить направляющая втулка с затвором.

Затвор (1) - сухарный механизм для крепления направляющей втулки с отверстиями для ствола (вверху) и для наконечника возвратной пружины (внизу). В затворе монтируются ударник и выбрасыватель, которые крепятся штифтами. Затвор движется на рамке по её продольным выступам. Движение затвора назад ограничивается основанием направляющего стержня возвратной пружины. При накате движение затвора и ствола вперёд ограничивается упором серьги в стенку выреза прилива ствола, а удар при этом воспринимается стержнем затворной задержки.

Ударно-спусковой механизм состоит из спускового крючка, курка с пружиной, шептала с пружиной, оси и разобщителя. Разобщитель дополнительно выполняет роль предохранителя от выстрелов при неполностью запертом затворе, поскольку разъединяет сцепление тяги спуска с шепталом при неправильном положении затвора.

Прицельные приспособления предназначены для ведения прицельной стрельбы, состоят из мушки и целика. Крепление целика осуществляется в пазу затвора кернением. Пистолет пристреливается на двадцать пять метров.

Магазин (13) служит для размещения восьми патронов. Состоит из коробки, подавателя с пружиной, крышки и вкладыша. На магазине имеются отверстия для указания количества патронов. Он вставляется в рукоятку и фиксируется там защёлкой, входящей в вырез на его правой стенке.

Затворная задержка удерживает затвор в заднем положении, размещается с левой стороны рамки. Стержень проходит через нижнее отверстие серьги ствола и фиксируется с противоположной стороны вилкообразной пружиной. После израсходования патронов подаватель своим зацепом надавливает на зуб затворной задержки, которая, поворачиваясь, останавливает затвор в заднем положении. Для возврата затвора вперёд необходимо либо нажать на гребень лопасти затворной задержки, либо отделить магазин и отвести затвор назад и отпустить.

ВЗАИМОДЕЙСТВИЕ ЧАСТЕЙ И МЕХАНИЗМОВ ПРИ СТРЕЛЬБЕ

В исходном положении снаряжённый магазин вставлен в рукоятку пистолета, курок находится на предохранительном взводе. Для производства первого выстрела взводится курок, затвор отводится в крайнее заднее положение и резко отпускается. Под действием возвратной пружины затвор движется вперёд, захватывает и продвигает патрон в патронник, входит в сцепление со стволом и в переднем крайнем положении запирает канал ствола. Пистолет готов к первому выстрелу.

При нажатии на спуск пусковая тяга надавливает на выступ шептала и поворачивает его, вызывая расцепление с курком, который, под действием боевой пружины, поворачивается и ударяет по ударнику - происходит выстрел. Образовавшиеся пороховые газы, действуя на дно гильзы, вызывают откат затвора. Удерживаемый выступами в пазах ствол движется вместе с затвором, постепенно опускаясь под действием серьги вниз. К тому времени, когда давление пороховых газов упадёт до безопасного значения, подвижная сцепленная система «затворствол» пройдет около трёх миллиметров, и ствол выйдет из зацепления с затвором. Пройдя ещё немного вперёд и опустившись, он ударяется о рамку пистолета и останавливается. Затвор вместе с удерживаемой выбрасывателем в передней чашечке гильзой продолжает движение назад. При встрече с отражателем гильза выбрасывается. Взводится курок и заходит за боевой взвод.

Одновременно затвор своим скосом утапливает разобщитель, расцепляя тем самым шептало и спусковую тягу. Шептало, свободно поворачиваясь, заходит за боевой взвод и задерживает курок во взведённом положении. Следующий выстрел возможен только после повторного нажатия на спуск. Выстрел произойдёт лишь после полного запирания канала ствола, когда разобщитель может подняться в соответствующую выемку затвора и позволит спусковой тяге стать перед шепталом.

Работа механизмов пистолета ТТ в момент выстрела

При движении затвора вперёд он захватывает верхний патрон из магазина и досылает его в патронник. Для направления патрона в патронник служат скосы передней вилки колодки ударно-спускового механизма и скос на казённом срезе канала ствола. При подходе затвора к стволу начинается их совместное движение и поворот казённой части до полного сцепления выступов. При крайнем переднем положении подвижной системы «затворствол» разобщитель поднимается в выемку затвора, позволяя спусковой тяге сцепиться с шепталом. Пистолет готов к очередному выстрелу.

В пистолете нет управляемого рукой предохранителя или рычага, снимающего курок с боевого взвода. Для предотвращения случайного выстрела курок имеет предохранительный взвод. Постановка курка в предохранительное положение осуществляется его поворотом на несколько градусов. Зуб шептала при этом заскочит за предохранительный взвод курка. В этом состоянии невозможно произвести нажатие на спуск и взведение затвора. При постановке курка на предохранительный взвод из взведённого положения необходимо, удерживая курок, нажать на спуск и плавно вернуть курок в невзведённое положение и, отпустив курок, вновь плавно взвести его до постановки на предохранительный взвод.

РАЗБОРКА И СБОРКА ПИСТОЛЕТА

Самозарядные пистолеты - изделия тонкой механики и технологии. Для обеспечения надёжной работы надо знать их устройство, уметь распознавать первые признаки надвигающегося технического недуга. Важным и обязательным шагом в этом направлении является овладение навыками разборки и сборки оружия. Разборка пистолета подразделяется на неполную (частичную) и полную.

Неполная разборка производится в целях технического обслуживания пистолета, его осмотра и смазки. Полная разборка требуется значительно реже, но она обязательна в тех случаях, когда пистолет побывал в особых условиях, - попал в воду, угодил в грязь, длительное время находился в разного рода средах повышенной агрессивности.

Первое необходимое правило выполнения этой операции - выбор чистого и удобного места. Лучше всего для этого подходят гладкий стол, широкая скамья, ровная подстилка. В ходе полной разборки необходимо соблюдать аккуратность и порядок: части и механизмы класть в последовательности разборки, обращаться с ними осторожно, не допускать резких ударов. При сборке обращать внимание на нумерацию частей - перепутывание с деталями других пистолетов, даже той же системы, недопустимо.

НЕПОЛНАЯ РАЗБОРКА

1. Вынуть магазин.

2. Концом крышки магазина сдвинуть пружину затворной задержки назад и, удерживая затвор, надавить на освобождённый конец стержня затворной задержки и извлечь её.

3. Поддерживая возвратную пружину, снять с рамки затвор со стволом.

4. Повернуть затвор возвратной пружиной вверх, нажатием на головку направляющего стержня вывести его из затвора и отделить вместе со стержнем и наконечником.

5. Отделить направляющую втулку затвора, повернув её относительно затвора на 180 градусов.

6. Расцепить ствол с затвором и вынуть его за дульную часть.

7. Извлечь колодку ударно-спускового механизма (УСМ), удерживая рамку за рукоятку.

Неполная разборка пистолета закончена. Сборка пистолета производится в обратном порядке. Для соединения ствола с затвором ствол необходимо вкладывать в затвор, откинув серьгу назад. При установке затвора на рамку следует утопить колодку УСМ так, чтобы она не препятствовала свободному движению затвора. Для крепления затворной задержки отведите затвор немного назад, чтобы совпало отверстие в серьге ствола с отверстием в рамке.

ПОЛНАЯ РАЗБОРКА

Перед полной разборкой необходимо произвести неполную разборку пистолета. Далее разборка осуществляется следующим образом:

Разобрать колодку УСМ:

1. Отведя курок назад, выбить ось шептала и извлечь шептало и разобщитель.

2. Стержнем разобщителя вытолкнуть ось курка и отделить его вместе с пружиной. Необходимо удерживать пружину и следить за тем, чтобы в момент ослабления нагрузки она не вылетела.

Разобрать рамку:

1. Длинным пером колодки УСМ повернуть хвост закрепляющей планки левой щёчки и, надавив на неё изнутри, отделить. То же самое повторить и с правой щёчкой.

2. Нажать на задержку крышки вверх и, надавив изнутри, отделить от крышки спусковую пружину и защёлку.

3. Нажатием на разрезную головку чеки защёлки магазина вытолкнуть её из основания и рамки. Отделить основание от рамки и извлечь пружину защёлки магазина от чеки.

4. Извлечь спусковой крючок из гнезда рамки, двигая его вперёд.

Разобрать возвратную пружину:

1. Отделить направляющий стержень от возвратной пружины.

2. Отделить наконечник от возвратной пружины, поворачивая его в разные стороны.

Разобрать затвор:

1. Выбить штифт ударника и вынуть ударник с пружиной.

2. Повторить подобную операцию с выбрасывателем.

Разобрать магазин:

1. Утопить заострённым концом спички или шпильки задержку крышки магазина, сдвинуть её вперед и, удерживая задержку с пружиной, снять крышку.

2. Извлечь пружину с подавателем.

Полная разборка пистолета закончена. Сборку Л пистолета после полной разборки производить в обратном порядке. При сборке магазина после вкладывания подающей пружины на неё накладывается задержка загнутым концом наружу и вперёд. Нажимая на неё, задержку следует утопить вровень с нижним краем магазина и, удерживая её в таком положении, надвинуть на магазин крышку. После сборки необходимо проверить работоспособность пистолета.

ПАТРОНЫ

Патрон к пистолету ТТ имеет обозначение «7,62х25мм». Это - общепринятое в Европе обозначение. Первая цифра определяет калибр, вторая - длину гильзы в миллиметрах. Необходимо отметить, что эти параметры не следует понимать буквально, поскольку на самом деле диаметр пули по нарезам больше, чем калибр, и составляет 7,85 мм, а длина гильзы может быть в пределах от 24,7 до 25,1 мм.

Тем не менее это обозначение вполне конкретно характеризует патрон. В оружейной литературе могут встречаться и другие наименования этого патрона:.30 «маузер»; 7,62 мм «Токарев»; 7,62 мм «ток» и 7,63 мм «маузер».

Патрон для ТТ имеет ряд отличий от своего «прародителя»: требование максимальной унификации - основного принципа советской военной промышленности - привело к доработке оригинального маузеровского патрона. Вместо маузеровского калибра 7,63 мм был принят русский - 7,62 мм, капсюль был заменён на револьверный, а для надёжного извлечения гильзы при стрельбе из автоматического оружия была увеличена проточка на гильзе для зацепа выбрасывателя.

Обычный патрон при стрельбе из ТТ обеспечивает начальную скорость полёта пули около 420 метров в секунду. Это является наибольшей скоростью при стрельбе обычными боеприпасами из пистолетов и револьверов. Такая высокая скорость даёт ряд преимуществ: прежде всего, траектория полёта пули настильна, что облегчает прицеливание при стрельбе на большие дистанции. Во-вторых, высокая скорость пули обеспечивает надёжную пробиваемость бронежилетов и касок.

Довоенные патроны имели гильзу, изготовленную из латуни, и пули со свинцовым сердечником, покрытым плакированной сталью. После 1951 года свинцовый сердечник пули был заменён на стальной, а для сохранения требуемой массы её длина была увеличена до 16,5 мм.

БАЛЛИСТИКА

Зная массу пули и начальную скорость её полета, можно вычислить кинетическую (или, как говорили раньше, «живую») энергию, за счёт которой происходит её дальнейшее движение и поражается цель.

Ствол и затвор пистолета должны быть достаточно прочными, чтобы выдерживать огромное давление, возникающее при выстреле. В момент выстрела на каждый квадратный сантиметр поверхности канала ствола приходится огромное, меняющееся во времени давление. Эта сила, а также реакция истекающей с огромной скоростью струи раскалённых пороховых газов, вызывают явление отдачи оружия.

В момент выстрела максимальное давление в стволе достигает более полторы тысячи атмосфер. Пуля за четыре тысячных доли секунды набирает скорость свыше четырёхсот метров в секунду, получая при этом вращательное движение для стабилизации своего полёта. Запас кинетической энергии делает пулю опасной на расстоянии до тысячи метров.

ВЫБОР ПАТРОНОВ ДЛЯ ПИСТОЛЕТА ТТ

Отлично смазанный пистолет и превосходная техника стрельбы могут оказаться бесполезными в случае использования некачественных патронов. Поэтому к выбору боеприпасов для своего пистолета надо подходить с той же степенью ответственности и внимательности, что и при выборе пистолета.

Разнообразие боеприпасов для ТТ сегодня определяется наличием на отечественном рынке патронов, изготовленных европейскими и китайскими заводами. Низкая стоимость патронов с армейских складов бывших стран Варшавского договора, делает их привлекательными в глазах оружейных торговцев. Новые патроны могут стоить в два раза дороже, но это тоже невысокая цена.

При покупке «сомнительных» патронов, особенно иностранного производства, необходимо придерживаться следующих правил:

Желательно приобретать патроны той серии, которой проводились испытания оружия;

Внимательно осмотреть патроны и отбраковать все боеприпасы, имеющие внешние дефекты (побитости, искривления, покачивание пуль и так далее). Использование грязных, ржавых и деформированных патронов всегда чревато самыми неожиданными последствиями при стрельбе;

Установить дату выпуска партии, поскольку длительное хранение пагубно влияет на качество патронов, приводит к нарушениям в химической структуре пороха, вызывая его разложение;

Определить, в каких условиях хранились патроны (герметичность тары, укупорка, температурный режим и так далее).

Если возникли подозрения относительно качества патронов и невозможно определить страну -изготовитель (стёртые клейма, отсутствие упаковки), от приобретения таких патронов вообще следует отказаться.

Основную информацию о патроне содержат его упаковка и клеймо на гильзе. Большинство западных компаний придают большое значение маркировке патронов, создавая порой на небольшой площади донца гильзы своеобразные миниатюрные шедевры. Государства, ставшие после второй мировой войны на путь строительства социализма, после национализации своей промышленности приняли советские стандарты, по которым на патроне указаны лишь код завода (секретность превыше всего!) и дата выпуска.

ОТЛИЧИЯ ОТЕЧЕСТВЕННЫХ И ЗАРУБЕЖНЫХ ПАТРОНОВ К ПИСТОЛЕТУ ТТ

СОВЕТСКИЕ ПАТРОНЫ

До 1942 года гильзы не имели клейм, поскольку все патроны выпускались одним заводом. Позднее, в 1944 году, на донце гильзы дополнительно к клейму завода и году выпуска стали ставить месяц изготовления. Боеприпасы военного времени нельзя рекомендовать для приобретения, так как требования к технологической дисциплине (в части обеспечения надёжности боеприпасов при длительном хранении) были упрощены, и в настоящее время качество таких патронов вызывает сомнение.

По цвету пули можно определить тип патрона. Чёрная оконечность пули и красный поясок говорят, что перед нами патрон с бронебойно - зажигательной пулей П-41, в которой имелся термоупрочнённый стальной сердечник. Трассирующая пуля ПТ имела зелёный цвет головки. Гильзы патронов могут быть изготовлены из латуни или биметалла.

БОЛГАРСКИЕ ПАТРОНЫ

Они производились в пятидесятые годы на патронном заводе в городе Казанлык. Код на гильзе - «10». Начальная скорость полёта пули - около 470 метров в секунду. На Западе за большую дульную вспышку и громкий звук при выстреле они получили название «fireball express» (полёт шаровой молнии).

КИТАЙСКИЕ ПАТРОНЫ

Выпускаются в настоящее время, обладают неплохими показателями надёжности при стрельбе. Имеют следующие заводские коды: «11 », «31 », «41 », «61», «71», «81», «321», «661», «947». Дульная скорость полёта пули - около 470 метров в секунду.

ПОЛЬСКИЕ ПАТРОНЫ

Производились до середины пятидесятых годов. Отмечались кодами «21 » или «343», помещаемыми в овал, и годом выпуска, который штамповался левее капсюля. Справа от капсюля обычно имеются ещё две цифры, обозначающие, очевидно, номер партии. Скорость достигает 490 - 530 метров в секунду. Отмечались случаи, когда скорость пули менялась от выстрела к выстрелу на тридцать - сорок процентов. При таком разбросе скоростей боеприпасы опасны при стрельбе, поэтому следует быть предельно внимательными при отборе этих патронов.

ЧЕХОСЛОВАЦКИЕ ПАТРОНЫ

Современные патроны фирмы «Зелер-Белот» обеспечивают начальную скорость около 500 метров в секунду. Безусловно, эти патроны являются наиболее предпочтительными. Необходимо помнить, что в Чехословакии в пятидесятые - шестидесятые годы выпускался усиленный патрон калибра 7,62х25мм для пистолета «Модель 52» и пистолетов - пулемётов «24» и «26». Начальная скорость пули у этого боеприпаса достигала 550-560 метров в секунду. Подобный патрон недопустимо использовать для стрельбы из ТТ, поскольку могут произойти поломки оружия и несчастные случаи.

ВЕНГЕРСКИЕ ПАТРОНЫ

Выпускаются в настоящее время с капсюльным составом, не вызывающим коррозию оружия, но надо быть внимательными при покупке этих патронов - встречались случаи, когда под видом венгерских предлагались обычные польские или болгарские патроны.

НЕМЕЦКИЕ ПАТРОНЫ

Они производились в пятидесятых годах на двух предприятиях, имевших коды «04» и «05». Справа от капсюля располагалась шестилучевая звезда.

РУМЫНСКИЕ ПАТРОНЫ

Имели два кода: «21RPR» и «22RPR», где буквы обозначали английскую аббревиатуру названия страны.

ЮГОСЛАВСКИЕ ПАТРОНЫ

Малоизвестны и практически не поступают на внешний рынок.

ИРАКСКИЕ ПАТРОНЫ

Выпускаются по сегодняшний день. Код завода состоит из двух символов: треугольника - арабской цифры «пять» и буквы - «жим». Ниже капсюля проставлен арабскими цифрами год выпуска.

ДЕЙСТВИЕ ПУЛИ ПО ЦЕЛИ

ОСТАНАВЛИВАЮЩЕЕ ДЕЙСТВИЕ

Гуманный принцип использования любого оружия - быстро и надёжно остановить противника, лишить его возможности продолжать агрессивные действия. Это качество оружия характеризуется, как принято говорить среди специалистов, «останавливающим действием пули», то есть величиной, определяющей временной интервал от момента попадания пули в организм до наступления шока и потери раненым способности оказывать сопротивление. Надёжной методики оценки останавливающего действия ещё никто не смог предложить, тем не менее существуют методы, позволяющие с той или иной степенью точности определить пригодность патрона для решения этой задачи.

Останавливающее действие пули зависит не только от её калибра, скорости полёта и массы, но и от того, в какое место на теле человека она попала. Только при попадании в позвоночник или мозг обеспечивается стопроцентная вероятность мгновенного выхода жертвы из строя. Помимо этого, останавливающее действие напрямую зависит от глубины раневого канала, который, в свою очередь, зависит от величины удельной энергии и конструкции пули. Понятие «удельной энергии пули» широко используется в раневой баллистике. Она равна кинетической энергии пули, отнесённой к площади её поперечного сечения.

В 1935 году американский оружейный эксперт генерал Ю. Хатчер предложил формулу для расчёта относительного останавливающего действия (ООД) пули, которая широко используется и сегодня. Она учитывает конструкцию пули, её скорость и массу. ООД=0,178xGxVxFxS, где G - масса пули (г);

V - скорость пули в момент встречи с целью (м/сек);

F - поперечная площадь пули (кв. см);

S - коэффициент формы пули, колеблющийся в пределах от 0,9 для цельнооболочечных до 1,25 для экспансивных пуль.

Согласно этой формуле, пуля ТТ имеет ООД, равное 171. Для сравнения: величина ООД пуль патронов 9х19мм и 11,43 мм равна 270 и 640 соответственно.

Методика расчёта останавливающего действия, предложенная французским учёным Жоссераном, учитывает только площадь пули и её кинетическую энергию. Их произведение даёт величину останавливающего действия. Считается, что показатель, равный 15, уже обеспечивает вывод противника из строя. Для пули ТТ эта цифра составляет 25, для пуль патрона 9х19мм и 11,43 мм - 32,7 и 44,1 соответственно.

В СССР существовал двоякий подход к этому вопросу: расчёт делался либо по минимально необходимой кинетической энергии (80 Дж), либо по минимально требуемой удельной энергии (1,5 Дж/мм2). Исходя из этого, калибр 5,6 мм (.22 «лонг райфл») уже оказывается более чем достаточным для использования подобного патрона в целях самообороны. Однако оба метода предполагали вовсе не быстрое лишение противника возможности сопротивления, а только нанесение ему ущерба, что рано или поздно не даст ему возможности продолжать схватку. Действительно, если противник находится от вас на расстоянии нескольких сотен метров, то вам безразлично, сколь долго он ещё будет активно действовать - пару секунд или несколько минут, всё равно он вряд ли сумеет ответить более точным выстрелом после ранения. Но если до противника - десять метров, а в руке у него - наведённый на вас пистолет или автомат, то каждое мгновение может оказаться для вас последним. Более того, величина удельной энергии является определяющей только для пробивной способности пули, но никак не для останавливающего действия. Для того же пистолета калибра 5,6 мм эта величина выше, чем для пистолета калибра 11,43 мм, имеющего дульную кинетическую энергию в пять - шесть раз большую.

В настоящее время за рубежом принято считать, что минимально необходимая глубина проникновения пули в ткани организма должна составлять не менее 35 сантиметров при максимально возможном диаметре раневого канала. Этому требованию пуля ТТ удовлетворяет полностью. Она внедряется в материал, моделирующий на испытаниях мягкие человеческие ткани, на 60-70 сантиметров. Однако второму условию, а именно возможности нанесения раневого канала максимального диаметра, цельнооболочечная пуля калибра 7,62мм не удовлетворяет.

Наиболее подходящим патроном, обладающим высоким останавливающим действием и используемым в целях самообороны, может стать боеприпас американской фирмы «Магсейф». Он обеспечивает глубокое проникновение в ткани и даёт впечатляющий разлёт поражающих элементов. Пуля представляет собой лёгкий контейнер с сотней дробинок, заключённых в тефлоновую оболочку, и разгоняющийся при выстреле до скорости 570 600 метров в секунду. Патрон достаточно дорогой - три доллара США, но за хорошее качество и надёжность во всём мире принято соответственно и платить. Недостаток останавливающего действия пули преодолим при использовании боеприпасов ручного снаряжения. Американская фирма «Old Western Scrounger» предлагает полуоболочечные пули калибра 7,62 мм для патрона 7,63мм «маузер» - аналога советского боеприпаса, которые, по своему действию, приближаются к пулям патрона 9х19мм.

Можно не сомневаться, что появление на рынке оружия под патрон 7,62х25мм подтолкнёт производителей боеприпасов к тому, чтобы освоить выпуск патронов с пулями экспансивного действия. Патроны с такими пулями могут поставить пистолет ТТ на один уровень с лучшими мировыми «мэнстопперами» (так в США принято обозначать мощные пистолетные и револьверные калибры. Буквально переводится как «человекоостанавливатель»).

ПРОБИВНОЕ ДЕЙСТВИЕ

Малый калибр пули и её высокая начальная скорость предопределяют высокое пробивное действие: она может пробить солдатскую каску навылет, слой воды толщиной более 120 сантиметров, войти в песок на 35 сантиметров, пробить пятнадцатисантиметровый сосновый брус и поразить навылет большого медведя.

Высокоскоростной патрон «маузера - Токарева» всегда представлял собой серьёзную угрозу для полицейских многих стран мира. Полицейские Королевской полиции Гонконга надевают перед выходом на дежурство усиленные бронежилеты третьего класса А+, поскольку часто сталкиваются с преступниками, вооружёнными пистолетами ТТ китайского производства. Подобные бронежилеты многие так и называют:

«токаревский жилет». Пуля пистолета калибра 10 мм «авто», дульная энергия которой составляет около 866 Дж (выше аналогичного показателя пистолета Токарева в 1,7 раза), пробивает только половину бронежилетов второго класса - «штатного» жилета в полиции США, тогда как «тэтэшная» пуля пробивает его насквозь. Секрет такой высокой пробивающей способности заключается в том, что удельная нагрузка (показатель, характеризующий количество кинетической энергии на площадь пули) у «тэтэшного» патрона калибра 7,62 мм почти в два раза превышает аналогичный показатель более мощных пистолетных патронов, но имеющих калибр 9-10 мм.

Эту особенность патрона ТТ американские стрелки научились использовать на охоте, стреляя из пистолета Токарева по животным, имеющим толстую кожу. Эта пуля делает аккуратное отверстие с минимальным поражением тканей, а не готовый бифштекс, как большинство современных боеприпасов класса «магнум».

ВЫБОР И ОСМОТР ПИСТОЛЕТА ТТ

При покупке «подержанного» пистолета обратите прежде всего внимание на качество отдельных деталей и механизмов. Приобретение личного оружия - гораздо более ответственный поступок, чем покупка машины, поскольку оружие приобретается на крайний случай, когда речь идёт о жизни или смерти. При этом уверенность в исправности пистолета должна основываться не на слепой вере в надёжность механизмов, а на их тщательной проверке.

Процесс надо начинать с внешнего осмотра оружия. Обратите внимание, нет ли на наружных частях явных повреждений, ржавчины, выеденных коррозией раковин, трещин, забоин. Помните: пистолет со следами плохого обращения вам не подходит.

Проверьте взаимодействие механизмов в холостом режиме. Взведите курок и нажмите на спусковой крючок, попробуйте установку курка на предохранительный взвод, оттяните затвор и проверьте чёткость его хода, одновременно обратив внимание на то, как срабатывает затворная задержка. Выньте и вставьте магазин, проверьте исправность его элементов. Упругость возвратной и боевой пружин, резкость удара курка, плавность хода спускового крючка, чёткость работы механизма предварительного взвода сразу заявят о себе и помогут при принятии правильного решения о покупке.

Для углублённой оценки состояния оружия проведите полную или частичную разборку. Проверьте исправность отдельных деталей пистолета, сличите номера на рамке, затворе, магазине, предохранителе.

Особо внимательного отношения требует ствол. Этот узел «работает» в наиболее сложных условиях, подвергается интенсивным нагрузкам, поэтому его состояние и должно стать основным показателем «здоровья» пистолета. Проверку ствола можно провести как в собранном, так и в разобранном видах.

При проверке ствола на собранном пистолете оттяните затвор в крайнее заднее положение и закрепите затворной задержкой. Для подсветки вставьте в окно затвора узкую полоску белой бумаги. Повернув пистолет казённой частью к свету, посмотрите в канал ствола с дульной стороны. Первичные признаки поражения - коррозийные пятна, коррозия металла, трещины, царапины - всё это легко обнаруживается по затемнениям на зеркальной поверхности ствола. Более серьёзных навыков требует обнаружение вздутий ствола. Признаком вздутия является появление теневых поперечных линий, линз, колец, полуколец. В таких случаях необходимо несколько раз поменять положение ствола относительно источника света, чтобы исключить бликовое происхождение этих явлений. Если оптическая картина положения колец и линий не меняется, то вы имеете дело со вздутием ствола, а этот дефект оружия - более чем серьёзный. В целом же, к оценке отдельных частных дефектов при выборе оружия надо подходить творчески. Мелкие легкоустраняемые неисправности не должны заслонять другие положительные качества возможно очень неплохого образца оружия. Окончательную ясность в этот вопрос, безусловно, может внести проверка стрельбой, если она возможна. Так что, «думайте сами, решайте сами - иметь или не иметь?».

До сих пор пистолет ТТ послевоенного производства состоит на вооружении частей ВОХР и нерегулярных формирований некоторых стран СНГ.

Ресурс этих пистолетов, произведённых в сороковых и пятидесятых годах, давно исчерпан, поэтому они чрезвычайно ненадёжны. Обычный дефект - перекос патрона и его утыкание.

Ранее для спортивных стрельб использовались штатные армейские пистолеты, поскольку, по условиям соревнований, не допускалось внесение конструктивных изменений и доработок. На базе пистолета ТТ конструктором Севрюгиным в пятидесятые годы были созданы две модели спортивных пистолетов: Р-3 и Р-4. Пистолет Р-3 имел свободный затвор и стрелял патронами калибра 5,6 мм, для модели Р-4 была разработана приставная кобура - приклад, которая крепилась к задней части рукоятки. В большинстве случаев стрелки «дорабатывали» до разрешённого правилами соревнований усилия на спусковом крючке, равном полутора килограммам.

Использование приклада при стрельбе из Р-4 позволяет обеспечивать достаточно высокую эффективность огня на дистанциях, значительно превышающих обычные 25-50 метров, предусмотренные для личного оружия.

Широкое распространение ТТ получил в зарубежных странах. В начале девяностых годов этот пистолет вновь вернулся домой: тысячи ТТ, в основном китайского производства, лавиной хлынули на российский оружейный рынок.

ИМПОРТНЫЕ МОДЕЛИ ПИСТОЛЕТА ТТ

КИТАЙСКИЙ ТТ

Самыми распространёнными импортными моделями пистолета Токарева в России стали его китайские версии - модели 54-1 и 213-В. Только через прибалтийские республики бывшего Союза контрабандно было ввезено в РФ десятки тысяч «стволов».

Все детали китайского пистолета взаимозаменяемы с деталями советского ТТ, но затвор нашего пистолета не подходит к китайскому.

Армейская модель пистолета Токарева с родины Мао на затворе имеет иероглифы, которые в вольном переводе означают, что перед вами «Тип (модель)-54». Новые модели пистолетов, экспортируемые Китаем, имеют обычный предохранительный механизм и клеймо: «Made in China by Norinco».

В общем, ТТ из Поднебесной оставляет впечатление качественно изготовленного оружия. Отличие от советского пистолета заключается также в более узкой рукоятке.

На армейских китайских пистолетах отсутствует дата выпуска. Пистолет предлагается также с двумя магазинами, но без кобуры. Коммерческие копии пистолета «Тип-51», производства пекинской фирмы «Норинко», распространяются всё шире и шире. Чтобы подобное оружие можно было продавать на гражданском оружейном рынке США, оно должно удовлетворять требованиям БАТО, предусматривающим наличие на пистолете предохранительных механизмов. Китайцы пошли по необычному для них пути: не стали копировать отличный предохранитель с венгерского ТТ, а создали собственную конструкцию, притом весьма неудачную. Выключение предохранителя происходит в направлении, обратном естественному движению руки при обхвате рукоятки. При использовании подобной конструкции у стрелка могут возникнуть трудности, поскольку сложившиеся стереотипы обращения с пистолетом могут подвести в самый неподходящий момент. Подобное расположение предохранителя может привести также (из-за отдачи оружия) и к самостоятельной постановке пистолета на предохранитель в момент выстрела.

Значительное количество китайских пистолетов поступает на рынок в варианте под патрон 9х19 «пара». Иногда пистолеты комплектуются стволами, магазинами и затворами как под этот патрон, так и под патрон 7,62х25 мм. Отдельные модели имеют рукоятку с пластиковой накладкой, как у венгерской модели. Также предлагается конверсионный набор для переделки пистолета под патрон.38 «супер». Работает автоматика с таким боеприпасом достаточно надёжно. Этот патрон считается наиболее подходящим для оружия самообороны.

Обычно внутренняя поверхность ствола имеет хромированное защитное покрытие, хотя некоторые образцы не хромируются.

Детали для китайских пистолетов производятся на многих предприятиях, что часто приводит к браку. Качество пистолета - непредсказуемо и целиком зависит от партии. Хотя о пистолетах сложилось впечатление как о достаточно надёжном оружии, в США уже были случаи, когда их возвращали из-за брака. Другая проблема заключается в том, что поставки комплектующих и запасных частей происходят нерегулярно, часто встречаются детали от других пистолетов или военных моделей.

Тем не менее, успех базовой модели на американском рынке, куда в основном и поступают пистолеты, побудил китайцев к их дальнейшему совершенствованию. Были начаты работы по проектированию модификации пистолета под патрон 9х19 мм с двухрядным магазином ёмкостью 13 патронов. Однако изменения в оружейном законодательстве США, ограничивающие ёмкость пистолетного магазина десятью патронами, сделали эту работу бесперспективной.

ЮГОСЛАВСКИЙ ТТ

В этой стране долгое время выпускался пистолет Токарева под наименованием «М57». В начале девяностых годов был начат выпуск коммерческого варианта - модели ТТ9ММ под патрон 9х19мм. Этот пистолет был также дооборудован предохранителем, который находился на затворе, как у большинства пистолетов с механизмом самовзвода, но, в отличие от венгерских и китайских моделей, блокировал как затвор, так и ударно - спусковой механизм. Кроме того, автоматически запиралось шептало при вынутом магазине. Для повышения точности стрельбы балансировка пистолета была улучшена. Особенностью югославских ТТ является также более длинная рукоятка, вмещающая большее количество патронов.

В бывшей Югославии пистолет ТТ чрезвычайно популярен, особенно новая модель Z-10 под патрон 10 мм «авто», с ёмкостью магазина на восемь патронов и стоимостью в пятьсот долларов. Однако пока патроны такого калибра не встречались на просторах СНГ, поэтому пистолет Z-10 вряд ли будет широко доступен в ближайшее время, хотя по боевым характеристикам, он, возможно, является самым лучшим вариантом. Другой причиной его отсутствия может стать тот факт, что в самой бывшей Югославии, где оружейное законодательство достаточно либерально, фабрика «Црвена Застава», производящая эти пистолеты, не успевает отгружать их в белградские оружейные магазины. Там в очереди на получение пистолета Z-10 с пушечным калибром и патронами по цене полтора доллара надо ждать несколько месяцев.

КОРЕЙСКИЙ ТТ

Производство пистолетов ТТ в Северной Корее было начато в шестидесятые годы под маркой «Тип-68» и продолжается до сих пор. Несмотря на небольшие габариты, эта модель кажется более громоздкой по сравнению с обычным ТТ. В конструкцию были внесены некоторые изменения. Так, защёлка магазина перенесена на нижнюю оконечность рукоятки, что, однако, не мешает использовать магазины от ТТ;

усилен стопор затвора; ударник удерживается не штифтом, а пластиной. Как недостаток можно отметить тот факт, что радиус в месте соединения рукоятки и затвора выполнен в расчёте на анатомическое строение руки среднего корейца, что делает пистолет неудобным для стрелка с «нормальными» размерами ладоней.

ВЕНГЕРСКИЙ ТТ

Пистолет производился в Венгрии с начала пятидесятых годов как «Модель 48». Этот пистолет представлял собой точную копию ТТ, за исключением того, что на рукоятке вместо звезды был изображён герб ВНР. Но всё же лучшей венгерской моделью пистолета Токарева считается пистолет ТТ-58, который является усовершенствованным образцом венгерской модификации ТТ пятидесятых годов.

Этот пистолет производился, по межправительственному соглашению, египетской фирмой «ФЕГ» в конце пятидесятых годов под наименованием «Токаджипт». Однако он не был принят армией и был передан полиции. Большое количество пистолетов этой партии было реализовано на коммерческом рынке, в основном в ФРГ, под маркой «Файрберд». Общее количество произведённых пистолетов перевалило за пятнадцать тысяч. Пистолет «Токаджипт» кажется более оригинальным по срав-ынению с его военными образцами. Он имеет более эргономичную рукоятку, подобную рукоятке пистолета «Вальтер» П-38. Конструкция магазина тщательно проработана и лишена многих, присущих советскому пистолету ТТ, недостатков.

ПОЛЬСКИЙ ТТ

Модель практически неизвестна на международном рынке. Этот пистолет состоял на вооружении армии ПНР до конца шестидесятых годов. Отличался от советского пистолета лишь формой рукоятки.

ЧЕХОСЛОВАЦКИЙ ТТ

Первой чехословацкой моделью, копией советского ТТ, состоящей на вооружении армии, был пистолет М57, хотя самой оригинальной разработкой под патрон 7,б2х25мм стала чехословацкая «Модель 52» завода «Зброевка Брно», которая состояла на вооружении армии и полиции до середины семидесятых годов, когда на смену ей пришёл ПП «Скорпион». Небольшое количество этих пистолетов периодически поступало на западный рынок в годы «пражской весны» и в период «разрядки международной напряжённости». Пистолет 43-52 мало чем напоминает ТТ, их объединяет используемый патрон. Поскольку при конструировании оружия за основу берётся боеприпас, пистолет 43-52 в какой-то мере представляет собой «близнеца» пистолета ТТ, который мог бы родиться ещё в тридцатые годы в СССР, пойди Токарев по другому пути. Особенность данного пистолета заключалась в использовании принципа запирания канала ствола немецкого пулемёта МГ-42. Взаимодействие ствола пистолета и затвора осуществляется с помощью двух роликов.

ИРАКСКИЙ ТТ

Пистолет состоит на вооружении армии Ирака уже более тридцати лет. В 1991 году ТТ вновь «понюхал» порох во время войны в Персидском заливе, зарекомендовав себя с отличной стороны в условиях песчаных бурь (в отличие от многих других, более современных образцов техники). Сотни этих пистолетов были вывезены в США в качестве военных трофеев американскими солдатами. В страны СНГ этот пистолет попадает через южные границы Содружества транзитом из Турции.

ВЬЕТНАМСКИЙ ТТ

Малоизвестная версия Токарева, которая собиралась «на коленках» партизанами «дядюшки Хо» в полевых условиях из китайских комплектующих. Качество оружия не выдерживает никакой критики.

Тактико-технические характеристики пистолетов ТТ
Модель пистолета	Страна изготовитель	Калибр мм	Ёмкость магазина шт.	Масса (без магазина) кг	Длина пистолета, мм	Длина ствола, мм	Скор. пули м/с
ТТ-33	СССР	7,62	8	0,85	195	116	430
Тип-51	Китай	7,62	8	0,85	195	108	420
Тип-54	Китай	7,62	8	0,89	195	115	420
Модель 52	Чехословакия	7,62	8	0,96	209	120	396
М 48	Венгрия	7,62	8	0,846	196	116	420
«Токад-жипт»	Венгрия	9	7	0,91	194	114	350
Тип 68	Северная Корея	7,62	8	0,795	185	108	395
М 57	Югославия	7,62	9	0,9	200	116	450
М 70 (d)	Югославия	9	9	0,9	200	116	330
Z-10	Югославия	10мм «Авто»	8	-	-	-	366

Первый армейский самозарядный пистолет СССР, созданный советским конструктором Фёдором Васильевичем Токаревым в 1930 году.

История создания

Пистолет ТТ был разработан для конкурса 1929 года на новый армейский пистолет, объявленного для замены револьвера «наган» и нескольких моделей револьверов и пистолетов иностранного производства, состоявших на вооружении Красной Армии в середине 1920-х годов. В качестве штатного патрона был принят немецкий патрон 7,63х25 мм Маузер, который в больших количествах закупался для состоявших на вооружении пистолетов Маузер С-96.

Конкурсная комиссия во главе с М. Ф. Грушецким сочла пистолет конструкции Ф. В. Токарева наиболее подходящим для принятия на вооружение при условии, что будут исправлены выявленные недостатки. Требования комиссии включали повышение точности стрельбы, облегчение усилия спуска и безопасности в обращении. За несколько месяцев работы недостатки были устранены. 23 декабря 1930 года было принято решение о дополнительных испытаниях.

По результатам испытаний в конкурсе победил пистолет ТТ, сконструированный конструкторской группой под руководством Ф. В. Токарева в проектно-конструкторском бюро Тульского оружейного завода. 12 февраля 1931 года Реввоенсовет СССР заказал первую партию из 1000 пистолетов для всесторонних войсковых испытаний. В том же году пистолет Токарева был принят на вооружение под официальным обозначением «7,62-мм самозарядный пистолет обр. 1930 г.» вместе с патроном 7,62х25. Пистолет, получивший название ТТ (Тульский Токарева) был довольно простым и технологичным в производстве и эксплуатации.

В то же время СССР купил у германской фирмы «Маузер» лицензию на производство патрона и начал выпуск под обозначением «7,62-мм пистолетный патрон „П“ обр. 1930 г.».

В 1930-1932 годах было произведено несколько тысяч экземпляров. Для того, чтобы повысить технологичность производства, в 1932-1933 гг. оружие подверглось модернизации: боевые выступы ствола не фрезеровали, а выполняли токарной обработкой; рама изготавливалась цельной, без съемной крышки рукоятки; были доработаны разобщитель и спусковая тяга. В начале 1934 года новый пистолет поступил на вооружение под наименованием «7,62-мм самозарядный пистолет обр. 1933 г.».

В конце 1941 года оборудование для изготовления ТТ было перенесено в Ижевск. За 1942 год на Ижевском машиностроительном заводе № 74 удалось выпустить 161485 пистолетов Токарева. Также в 1942 году Ижевский завод № 74 выпустил небольшую партию пистолета Токарева с двухрядным магазином ёмкостью на 15 патронов. Толщина рукоятки составила 42 мм (30,5 мм у штатного ТТ). Защёлка магазина была перенесена в основание рукоятки.

В 1947 году ТТ был вновь модифицирован с целью уменьшения его себестоимости: крупные вертикальные выточки, чередующиеся с мелкими пазами на кожухе-затворе для удобного оттягивания затвора, были заменены на мелкие выточки (рифление).

Конструкция

В пистолете ТТ собраны вместе конструктивные особенности разных систем: схема запирания канала ствола конструкции Дж. М. Браунинга, примененная в знаменитом Colt M1911, дизайн Browning M1903 и патрон, изначально разработанный для пистолета Mauser C96.

По мнению некоторых специалистов при разработке конструкции пистолета изначально предполагалось полностью скопировать конструкцию модифицированного пистолета Браунинга со съёмным курковым ударно-спусковым механизмом (УСМ). Однако в процессе работы от полного копирования конструкторы были вынуждены отказаться (из-за отсутствия технологической базы для производства полной копии оригинала). Необходимо было снизить затраты на производство путём упрощения конструкции.

Вместе с тем, пистолет имеет оригинальные конструкторские решения, направленные на удобство обращения с оружием: объединение ударно-спускового механизма (УСМ) в отдельном едином блоке-колодке, который при разборке оружия свободно отделяется от рамы для чистки и смазки; размещение боевой пружины в курке, что сократило продольную ширину рукоятки; крепление щёчек рукоятки при помощи закрепленных на них поворотных планок, упрощавших разборку пистолета, отсутствие предохранительного механизма - его функцию исполнял предохранительный взвод курка.

Схема Браунинга запирания канала ствола с коротким ходом и качающейся серьгой, система работы автоматики, а также УСМ, заимствованные у пистолета Colt M1911, были модифицированы для упрощения производства.

УСМ одинарного действия. Ударный механизм выполнен единым блоком, что упрощало заводскую сборку. (Несколько лет спустя швейцарский оружейник Шарль Петтер применил точно такую же компоновку во французском пистолете «Модель 1935»).

Пистолет не имеет предохранителя как отдельной детали, его функции выполняет предохранительный взвод курка. Для постановки спущенного курка на предохранительный взвод следовало немного отвести курок назад. После этого будет заблокирован спуск и затвор, а курок не будет касаться ударника. Это исключает возможность выстрела при падении пистолета или случайном ударе по головке курка. Для снятия курка с предохранительного взвода нужно следовало курок. Для того чтобы поставить взведенный курок на предохранительный взвод, его сначала нужно спустить, придерживая его и нажимая на спуск. А затем курок нужно немного отвести назад.

Носить пистолет с патроном в патроннике со спущенным курком не рекомендуется и не имеет смысла, так как для выстрела взводить спущенный курок нужно также, как и курок, поставленный на предохранительный взвод.

На левой стороне рамки находится рычаг затворной задержки. По израсходовании боеприпасов в магазине затвор встает на задержку в заднем положении. Для снятия затвора с задержки нужно опустить рычаг затворной задержки.

Ёмкость магазина 8 патронов. Кнопка защелки магазина находится на левой стороне рукоятки, у основания спусковой скобы, как у Colt M1911.

Попадания при стрельбе на 50 м в каждой из 10 серий по 10 выстрелов укладываются в круг, радиусом 150 мм.

Прицельные приспособления состоят из мушки, выполненной заодно с затвором, и целика, впрессованного в паз типа «ласточкин хвост» в задней части затвора. Щёчки рукоятки делались из бакелита или (в годы войны) из древесины (орех).

Достоинства и недостатки

Пистолет ТТ отличается простотой конструкции и в силу этого - невысокой себестоимостью производства и лёгкостью в обслуживании. Нетипичный для пистолетов очень мощный патрон обеспечивает необычно высокую проникающую способность и дульную энергию около 500 Дж. Пистолет обладает коротким лёгким спуском и обеспечивает значительную точность стрельбы, опытный стрелок способен поразить цель на дистанциях более 50 метров. Пистолет плоский и достаточно компактный, что удобно для скрытого ношения. Однако в ходе эксплуатации проявились и недостатки.

До Великой Отечественной войны военными выдвигалось требование, чтобы из пистолета можно было вести огонь через амбразуры танка. ТТ не удовлетворял этому условию. Многие специалисты считают это требование абсурдным. Однако немцам ничего не мешало предъявлять такое требование к своему оружию: Luger P08, Walther P38 и даже MP 38/40 удовлетворяли ему в полной мере.

Ещё одним недостатком является плохая фиксация магазина.

Не имея предохранителя, ТТ ставился в безопасное положение так называемым полувзводом курка, а это усложняло приведение в боевое положение пистолета. Были зафиксированны непроизвольные случаи самострела, один из которых описан Юрием Никулиным в книге "Почти серьёзно". В конечном итоге Уставом было прямо запрещено носить пистолет с патроном в патроннике, что ещё увеличило время приведения пистолета в боевое положение.

Эргономика ТТ вызывает много нареканий по сравнению с другими конструкциями. Угол наклона рукоятки невелик, форма её не способствует удобному удержанию оружия.

Пистолет ТТ отличается настильностью траектории и высоким пробивным действием остроконечной пули, которая способна пробить армейскую каску или лёгкие бронежилеты. Пробивное действие пули ТТ превышает пробивное действие пули патрона 9х19 мм (пуля «7,62 П» со свинцовым сердечником, после выстрела из пистолета ТТ, пробивает бронежилеты I класса защиты, но бронежилеты II класса не пробивает даже при выстреле в упор. Пуля «Пст» со стальным сердечником пробивает бронежилеты II класса защиты, или NIJ IIIA+ по американской классификации). Вместе с тем, останавливающим действием 7,62-мм пули ТТ уступают действию пули патрона 9х19 мм. Но всё же, в пистолете ТТ возможно использование нескольких вариантов патронов 7,63х25 мм «Mauser» с пулями повышенного останавливающего действия:

30 Mauser LLC - патрон с безоболочечной свинцовой пулей фирмы «Old Western Scrounger» (США);
-патрон с экспансивной пулей фирмы «Old Western Scrounger» (США);
-7,62х25 мм Tokarev Magsafe Defender - патрон с пулей повышенного останавливающего действия фирмы «Magsafe» (США)…

Варианты и модификации

Пистолеты производства СССР

-«7,62-мм самозарядный пистолет обр. 1930 г.» - первая серийная модификация, всего в 1930-1933 гг. было выпущено не более 93 тыс. шт.
-«7,62-мм самозарядный пистолет обр. 1933 г.» (довоенный выпуск) - с целью повысить технологичность в производстве, были внесены изменения в конструкцию спускового механизма (спусковой тяги и разобщителя), упрощена форма ствола и рамки (задняя стенка рукоятки была сделана цельной, без отделяющейся крышки). К началу Великой Отечественной войны на вооружение Красной Армии поступило около 600 тыс. пистолетов ТТ
-7,62-мм учебный самозарядный пистолет обр. 1933 г. - учебный вариант пистолета Токарева, выпускавшийся перед войной. От боевого отличался только карболитовыми щёчками, окрашенными в зелёный цвет (а не чёрный). Рядом с заводским номером выбивались буквы "УЧ".
-«7,62-мм самозарядный пистолет обр. 1933 г.» (выпуск военного времени) - отличался упрощённой конструкцией и худшим качеством обработки деталей; на некоторые пистолеты устанавливали деревянные щёчки.
-«7,62-мм самозарядный пистолет обр. 1933 г.» (выпуск послевоенного времени)

Пистолеты иностранного производства

Венгерская Народная Республика - в 1948-1960 годах на предприятии «FEG» под названием «Tokarev 48M» производилась точная копия советского ТТ (с гербом ВНР на накладках рукояти). В конце 1950-х годов был создан модернизированный вариант - ТТ-58, с более удобной рукоятью, сделанной по типу рукоятки пистолета «Вальтер П-38» и изменённой конструкцией магазина.
-Вьетнам - во время войны во Вьетнаме партизаны НФОЮВ в полевых условиях собирали пистолеты ТТ из китайских деталей.
-Египет - в конце 1950-х годов для Египта на заводе «FEG» был начат выпуск модификации ТТ-58 под патрон 9х19 мм Парабеллум, оснащённого предохранителем. Пистолетом «Tokagypt-58» вооружалась египетская полиция. Всего было выпущенно до 15 тыс. этих пистолетов, причём часть пистолетов были проданы на коммерческом рынке, в основном в ФРГ, под маркой «Firebird».

КНР - выпускался в нескольких модификациях:
-«тип 51» - армейский пистолет, копия советского ТТ.

-«тип 54» - армейский пистолет, копия советского ТТ, находился на вооружении армии КНР до 1971 года. Также делался на экспорт под наименованием M20.

-«модель 213» - коммерческий вариант производства компании «Norinco» под патрон 9х19 мм с магазином ёмкостью на 8 патронов.

-«модель 213А» - коммерческий вариант производства компании «Norinco» под патрон 9х19 мм с магазином ёмкостью на 14 патронов.

-«модель 213В» - коммерческий вариант производства компании «Norinco» под патрон 9х19 мм, оборудованный неавтоматическим предохранителем, блокирующим курок.

КНДР - копия пистолета ТТ, производилась под названием Type 68 или M68.

Польша - пистолет выпускался под названием PW wz.33 (Pistolet Wojskowy wzor 33 - армейский пистолет образца 1933 года) и оставался на вооружении вплоть до конца 1960-х годов. Отличался от советских ТТ маркировкой на затворе и накладках рукояти.

Социалистическая Республика Румыния - в 1950-е годы производилась копия пистолета ТТ под названием Cugir Tokarov.

Югославия:

Застава М54 - копия советского ТТ обр. 1933 года, выпуск стартовал в феврале 1954 года

Застава М57 - модернизированный вариант ТТ с увеличенной до 9 патронов ёмкостью магазина, сконструирован в 1956-1960 гг., серийно производился с 1961 по 1990 год.

Застава M70 - компактный вариант армейского пистолета Застава М57 под менее мощные патроны 7,65х17 мм или 9х17 мм (9мм Kratak).

Застава М70А - модернизированный вариант пистолета Застава М57 под патрон 9х19 мм Парабеллум, выпуск которого стартовал в начале 1970-х.

Застава М88 - модернизированный вариант пистолета Застава М57 под патроны 9х19 мм Парабеллум и.40 S&W.

Ирак - копия советского ТТ была на вооружении армии Ирака более тридцати лет.

Пакистан - копия китайского ТТ выпускалась на заводе POF (Pakistani Ordnance Factories) специально для полиции. Кроме того, зафиксированны случаи изготовления копий ТТ в полукустарных условиях оружейными мастерскими в районе перевала Хайбер.

Конверсионные варианты и модификации

Спортивное оружие

Tokarev Sportowy - польский cпортивный пистолет под малокалиберный патрон.22 Long Rifle с вкладышами по форме стандартного патронника под патрон 7,62х25 мм.

В 1950е годы в СССР на базе ТТ был создан спортивно-тренировочный пистолет Р-3 под малокалиберный 5,6-мм патрон, имевший свободный затвор.

В мае 2012 года в России пистолет ТТ был сертифицирован в качестве спортивного оружия под наименованием спортивный пистолет С-ТТ

Травматическое оружие

На базе пистолета разработаны несколько моделей травматического гражданского оружия самообороны.

ВПО-501 «Лидер» - «бесствольный» травматический пистолет под патрон 10х32 мм Т. Разработан и производится с 2005 года Вятско-Полянским машиностроительным предприятием «Молот». В соответствии с криминалистическими требованиями, в конструкцию внесены изменения, исключающие возможность стрельбы боевыми патронами.

ВПО-509 «Лидер-М» - «бесствольный» травматический пистолет под патрон 11,43х32 мм Т. Сконструирован Вятско-Полянским машиностроительным заводом «Молот».

ТТ-Т - травматический пистолет под патрон 10х28 мм Т. Разработан и выпускается на ОАО «Завод им. В. А. Дегтярёва». Поступил на продажу с 2011 года. Имеет конструктивные отличия от боевого ТТ: ствол с удалёнными нарезами; в канале имеется одна перегородка-штифт, препятствующая стрельбе твёрдой пулей.

MP-81 - травматический пистолет под патрон 9 мм P.A. Разработан и производится с 2008 года Ижевским механическим заводом. В конструкции сохранены основные узлы базовой модели: (рамка, затвор, ударно-спусковой механизм), полностью сохранена подлинная историческая маркировка оригинала и идентичность приемов обращения с пистолетом.

MP-82 - вариант MP-81 под патрон.45 rubber, разработанный и представленный в виде макета в 2008 году Ижевским механическим заводом. Серийно не выпускался.

ТТР - травматический пистолет под патрон 9 мм P.A. (производитель - ООО «СОБР», г. Харьков).

ТТ-ГТ - гладкоствольный травматический пистолет под патрон 9 мм P.A. (производитель - ООО «Эрма-Интер», г. Киев).

Пневматическое оружие

Производятся несколько вариантов 4,5-мм пневматических пистолетов: МР-656k (выпуск прекращен в 2013 году на основании требования Закона о запрете переделки боевого оружия) ; Gletcher TT; Gletcher TT NBB; ТТП «Собр»; Crosman C-TT.

Сигнальные версии

С 2011 года производился Сигнальный пистолет ТТ-С, сконструированный на базе пистолета ТТ-Лидер (выпуск прекращен в 2013 году на основании требования Закона о запрете переделки боевого оружия). Для стрельбы используются капсюли «жевело» или КВ21.

На выставке "Оружие и охота - 2014" в Москве компанией ОАО «Молот» был представлен охолощенный вариант пистолета ТТ, МА-ТТ-СХ, под холостой патрон 10х31mm

Боевое применение

1930-1945

СССР - пистолеты ТТ состояли на вооружении советских вооружённых сил, а во время Великой Отечественной войны также поставлялся советским партизанам и на вооружение иностранных воинских формирований на территории СССР.
-Финляндия - трофейные пистолеты ТТ, захваченные в ходе советско-финской войны 1939-1940 гг. и «войны-продолжения» 1941-1944 гг. находились на вооружении финской армии вплоть до 1951 г. В 1959-1960 гг. пистолеты были проданы американской компании «Interarmco».
-Третий рейх - трофейные ТТ под наименованием Pistole 615(r) поступали на вооружение Вермахта, СС и иных военизированных формирований нацистской Германии и ее сателлитов.
-Югославия - поставки для Народно-освободительной армии Югославии начались в мае 1944 года, продолжались вплоть до 1947 года

После окончания Второй мировой войны

После войны ТТ поставлялся поддерживаемым СССР государствам и движениям (в частности, армиям стран Организации Варшавского Договора).

СССР - производство пистолета продолжалось до 1954 года (некоторое количество было собрано в 1955 году из запасов деталей) и было закончено. Так как на вооружение был принят 9-мм пистолет Макарова. В дальнейшем, ТТ был снят с вооружения и постепенно заменён ПМ - к началу 1960х гг. в Советской Армии (несколько дольше он сохранялся на вооружении тыловых и вспомогательных подразделений), к середине 1970х - в милиции, но в подразделениях военизированной охраны он сохранился и в последующее время. На складах мобилизационного резерва пистолеты ТТ хранились по меньшей мере до начала 1990х гг.
также, по меньшей мере до 2000 г. ТТ экспуатировался геологическими предприятиями. По нормам положенности Мингео СССР пистолетом могли быть вооружены руководящие работники геологических партий и экспедиций.
-Югославия - после войны советские ТТ оставались на вооружении Югославской Народной Армии по меньшей мере вплоть до 1968 года
-Россия - в конце 1998 года ТТ был официально принят на вооружение Федеральной службы судебных приставов. По меньшей мере до июля 2002 года пистолеты ТТ были на вооружении вневедомственной охраны МВД РФ. В начале зимы 2005 года внесен в перечень наградного оружия. По состоянию на середину 2006 года, были на вооружении подразделений ФГУП «Охрана» МВД РФ, сотрудников фельдъегерской службы и инкассаторов
-Белоруссия - по состоянию на 2002 год, состоял на вооружении юридических лиц с особыми уставными задачами
-Казахстан - состоял на вооружении ведомственной охраны железных дорог и инкассаторов Национального Банка Республики Казахстан
-Латвия - состоял на вооружении армии по меньшей мере до середины осени 2001 года
-Украина - в начале 1990х годов некоторое количество ТТ со складов мобилизационного резерва министерства обороны Украины было отдано на вооружение некоторых подразделений патрульно-постовой службы (ППС) милиции, также они использовались для обучения курсантов и сотрудников МВД Украины (в связи с дефицитом патронов 9х18 мм). По состоянию на середину 2005 года, на хранении министерства обороны имелось 95 000 шт. пистолетов ТТ (75 000 исправных и 20 000 предназначенных к утилизации); по состоянию на 15 августа 2011 года, на хранении министерства обороны оставалось всего 10 000 пистолетов ТТ. Сотоит на вооружении государственной службы охраны. Также является наградным оружием. По состоянию на июнь 2014 года, оставались на вооружении железнодорожной охраны и инкассаторов
-Эстония - в начале 1990х некоторое количество пистолетов со складов мобилизационного резерва было отдано военизированной организации «Кайтселийт»

ТТХ

Масса, кг: 0.854 (без патронов) 0.94 (снаряжённый)
-Длина, мм: 195
-Длина ствола, мм: 116
-Высота, мм: 130
-Патрон: 7,62х25 мм ТТ
-Калибр, мм: 7,62
-Принципы работы: отдача при коротком ходе ствола, перекос затвора
-Начальная скорость пули, м/с: 420-450
-Прицельная дальность, м: 50
-Максимальная дальность, м: 1650
-Вид боепитания: магазин на 8 патронов
-Прицел: открытый, нерегулируемый
