Свободный оборот короткоствольного оружия в России запрещен. Любители оружия могут приобретать лишь не боевые варианты пистолетов ТТ. На базе пистолета Токарева были разработаны и выпускаются сигнальные пистолеты, пневматические и несколько разновидностей травматического гражданского оружия самообороны. Вкратце рассмотрим варианты сигнального и травматического оружия, изготовленного на основе конструкции пистолета ТТ, а так же пневматические пистолеты конструктивно схожие с ТТ.
1. Сигнальный пистолет ТТ-СДанная модель является единственной конструкцией травматического пистолета, выполненной на базе боевого ТТ в которой оставлен родной ствол. Единственным конструктивным изменением ствола является его рассверловка и установка в канале штифта, препятствующего снаряжению твёрдыми предметами. Ствол зафиксирован в затворе и является несъемным.
3. Травматический пистолет «Лидер». Травматический пистолет «Лидер-М»
Травматический пистолет «Лидер»
выпускался с 2005 года Вятско-Полянским машиностроительным заводом «Молот» на базе боевого пистолета ТТ с индексом ВПО-501
. Этот травматический пистолет рассчитан на использование патрона 10×32 мм Т.
Ствол заменен имитатором. В пистолете удалён зацеп затворной задержки. Автоматика пистолета работает по принципу «свободного затвора».
Травматический пистолет MP-81 под патрон 9 мм Parabellum изготавливает Ижевский механический завод путем переделки боевых пистолетов ТТ. Впервые пистолет MP-81 был представлен в 2008 году. Так как данный травматический пистолет использует широко распространенные патроны 9 мм Р.А., имеется возможность использования газовых или холостых зарядов.
Боевые упоры на внутренней поверхности затвора удалены, но имеют штифт для блокировки ствола. Ствол удерживается на качающийся серьге, как в боевом ТТ.
Травматический пистолет MP-82 отличается от предыдущей модели используемым патроном.45 Rubber. Коробчатый однорядный магазин MP-81 вмещает 8 патронов, а у модели MP-82 - 6 патронов.
5. Травматический пистолет ТТР

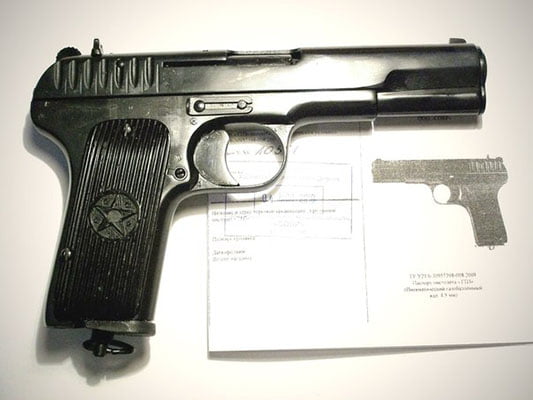

Травматический пистолет ТТР под патрон 9 мм Р.А. разработан и выпускается предприятием ООО «СОБР». Конструкция пистолета включает в себя имитатор ствола, наглухо приваренный к рамке. Внутренний диаметр составляет 5 мм, а от дульного среза имеется расширение до 7 мм на глубину 9 мм.
В связи с тем, что пневматическое оружие так же пользуется популярностью, разработаны несколько вариантов пневматических 4,5-мм пистолетов, использующих детали штатного пистолета ТТ: Gletcher TT NBB; Gletcher TT; ТТП «Собр»; МР-656k; Crosman C-TT.
Offline granddad
Granddad
- Город Москва
Всё ли нам рассказали о пистолете ТТ?
Этот вопрос может показаться странным - действительно, если полистать нашу оружейную литературу, то может возникнуть впечатление, что о пистолете ТТ и его создателе Фёдоре Васильевиче Токареве мы имеем исчерпывающие сведения. Однако на самом деле всё не так просто, и в истории создания ТТ немало белых пятен.
Досконально изучить творчество Фёдора Васильевича Токарева мне удалось после третьего курса оружейно-пулемётного факультета Тульского механического института. Благодаря рекомендации заместителя декана факультета Маркова, мне и моему соседу по комнате в общежитии Владимиру Жарикову представилась возможность подработать на тульском заводе №536. Мы должны были в заводском музее перечистить все хранившиеся там образцы стрелкового и авиационного пулемётно-пушечного вооружения. На мою долю пришлась коллекция почти всех (включая опытные) токаревских самозарядных винтовок и пистолетов.
Классический вариант пистолета Браунинга обр. 1903 г.
Неполная разборка классического Браунинга обр. 1903 г.
Пистолет ТТ
Приводя в порядок эти образцы, я не мог не заметить, что бывший казачий есаул был прекрасным мастеровым и весьма изобретательным конструктором.
Эти качества Токарева подтверждаются, в частности, и тем, что на закате своей деятельности, работая в московском КБ авиационного и ракетного оружия А.Э.Нудельмана, где Фёдору Васильевичу была предоставлена возможность для продолжения оружейного творчества, он предпочёл заниматься совершенствованием изобретённого им панорамного фотоаппарата ФТ-2. Подвижный объектив этой фотокамеры позволял делать снимки на 35-мм фотоплёнке шириной не 36 мм, как обычно, а 130 мм!
«Браунинг 1903 г. К» и ТТ. Вид слева
«Браунинг 1903 г. К» и ТТ при неполной разборке
Но вернёмся к пистолету ТТ. Главный вопрос, возникающий по поводу этого оружия: «Что же в этом образце Фёдор Васильевич сделал сам, а что заимствовал?». Правомочность такой постановки становится очевидной после знакомства с 9-мм пистолетами Джона М. Браунинга образца 1903 г. Более того, сам собой напрашивается вывод, что TT это в чистом виде копия одной из Браунинговских моделей.
Пистолеты Джона Мойзеса Браунинга разработаны на основе его же собственного патента 1897 г. Наиболее типичными считаются следующие образцы пистолетов Браунинга: пистолет образца 1900 г. калибра 7,65 мм, пистолет образца 1903 г. калибра 9 мм и пистолет образца 1906 г. калибра 6,35 мм.
Последний образец не относится к оружию военного типа ввиду его малого калибра. К каждому из этих пистолетов одновременно был разработан и патрон. Одно время популярной была классификация этих моделей и соответствующих им патронов по номерам от одного до трёх. Первым номером обозначался патрон и пистолет калибром 6,35 мм, вторым калибром 7,65 мм и третьим калибром 9 мм.
В больших количествах пистолеты Браунинга производились в Бельгии на заводе «Fabrique Nationale d.Armes de Guerre S.A.» Herstal-Liege. Продукцию непосредственно бельгийского производства отличает стилизованная аббревиатура «FN» на обеих пластмассовых щёчках рукоятки.
Пистолеты состояли на вооружении армии и полиции многих стран.
Модель 9-мм пистолета Браунинга образца 1903 г. активно использовалась и в России - ею вооружались сотрудники жандармерии.
Особенность 9-мм «Браунинга» образца 1903 г. заключается в инерционном запирании канала ствола, хотя его патрон по баллистическому импульсу не намного уступает 9-мм патрону пистолета «Парабеллум» образца 1908 г. Длина браунинговского патрона на 1,5 мм короче парабеллумовского (28 мм против 29,5 мм), но гильза длиннее на 1,3 мм (20,3 мм против 19 мм). По укоренившейся сейчас у нас практике этот патрон обозначается 9x20.
«Браунинг 1903 г. К» и ТТ. Вид справа
Пистолет имеет плавные внешние очертания и закрытое расположение курка, что делает его удобным и для карманного ношения. Курок помещается внутри задней части рамки и вращается на оси, которой служит стержень флажкового предохранителя. Боевая пружина пластинчатая, размещается она в задней стенке рукоятки и состоит из двух ветвей. Длинная ветвь действует на курок через ролик, который установлен на выступе курка, а короткая ветвь упирается в перемычку спусковой тяги. Ударник с пружиной расположены в сверлении кожуха-затвора. В затворе ударник удерживается поперечной шпилькой.
На одной оси с курком установлена колодка с двумя перьями, направляющими извлекаемую из патронника гильзу. Левое перо имеет зуб, служащий отражателем. В выступы обоих перьев снизу упирается очередной патрон. В колодке имеется сквозное сверление для прохода разобщителя. Точно такие же перья и аналогичное расположение отражателя и разобщителя мы видим на съёмной сборке куркового ударного-спускового механизма пистолета ТТ.
Спусковой механизм с разобщителем позволяет вести только одиночный огонь. Спуск выполнен заодно со спусковой тягой, тяга охватывает с обеих сторон магазин и движется в гнезде внутри рамки пистолета.
Задняя перемычка тяги действует на шептало, в этой же части над тягой находится разобщитель, опускающий тягу и выводящий её из зацепления с шепталом при откате затвора.
Предохранение от несанкционированного выстрела осуществляется флажковым предохранителем и автоматическим предохранителем, который освобождает шептало при сжатии рукоятки пистолета ладонью. Предохранителем от преждевременного выстрела служит разобщитель, не позволяющий спусковой тяге воздействовать на шептало до прихода затвора к крайнему переднему положению. Флажковый предохранитель может быть включён поворотом его насечённой головки вверх только при взведённом курке. При спущенном курке предохранитель не может быть повёрнут, что служит сигналом спущенного курка.
С помощью флажкового предохранителя осуществляется неполная разборка пистолета, для чего надо оттянуть кожух-затвор настолько, чтобы зуб предохранителя зашёл в вырез с левой стороны кожуха затвора. После этого ствол можно повернуть на 120 градусов и снять с рамки кожух-затвор со стволом, сдвинув их вперёд.
Магазин коробчатого типа ёмкостью на семь патронов с однорядным их расположением. Относительно небольшое, по современным воззрениям, число патронов в магазине объяснимо стремлением к компактному по высоте оружию. Магазин помещается внутри рукоятки и стопорится защёлкой снизу магазина. По израсходованию последнего патрона подаватель магазина поднимает зуб, расположенного с правой стороны рамки останова затвора. Зуб, заходя в вырез кожуха-затвора, останавливает его в крайнем заднем положении.
Пистолет «Кольт» обр. 1911 г.
Прицел постоянный, состоит из целика и мушки. Находятся они на кожухе-затворе.
Эта компоновка пистолета, отличающаяся массивным кожухом-затвором, прикрывающим ствол по всей его длине, и с возвратной пружиной под стволом, над стволом или вокруг ствола защищены патентом от 1897 г. на имя Джона Мойзеса Браунинга. Расположение съёмного магазина в рукоятке Браунинг заимствовал у Гуго Борхардта. С тех пор подобная схема использовалась многими конструкторами.
При сравнении «Браунинга» 1903 г. с ТТ первое, что бросается в глаза, это их внешнее сходство, но внутри этих образцов немало отличий - совершенно разные механизмы запирания, существенно отличающиеся ударноспусковые механизмы (у «Браунинга» курковый закрытый, у ТТ курковый открытый и съёмный). Казалось бы, в такой ситуации говорить о слепом копировании Токаревым пистолета Браунинга не приходится. Но для подобных предположений всё же основания есть!
Мне удалось обнаружить в оружейном собрании технического кабинета Тульского ЦКИБ СОО очень необычный вариант «Браунинга» 1903 г., отличающийся от классического выведенным наружу курком. Назовём его условно «Браунинг обр. 1903 г. К».
«Браунинг обр. 1903 г. К» может считаться чрезвычайно редким образцом, поскольку ни в отечественной, ни в зарубежной литературе он не описан. В оружейном собрании технического кабинета Тульского ЦКИБ СОО, где он числится под наименованием «Браунинг» 1903 г.» По внешнему виду, габаритным и весовым данным этот пистолет совершенно аналогичен описанному выше образцу под патрон 9x20 мм, но отличается от него устройством ударно-спускового механизма, отсутствием автоматического предохранителя и флажкового предохранительного механизма.
Пистолет «Кольт» обр. 1911 г. при неполной разборке
На кожухе-затворе и рамке пистолета никаких заводских клейм и надписей нет. Клеймение имеется только на казённой части ствола в зоне гильзовыводного окна.
Образец относится к классу оружия с инерционным запиранием канала ствола. Его ствол, возвратный механизм и сменный магазин на семь патронов взаимозаменяемы с вышеописанным пистолетом Браунинга образца 1903 г.
Для неполной разборки этого образца необходимо, отводя кожух-затвор и, пытаясь повернуть ствол, на ощупь найти положение, когда опорные выступы ствола выйдут из зацепления с рамкой пистолета и войдут в вырез кожуха-затвора.
Ударно-спусковой механизм пистолета представляет собой отдельный агрегат в виде колодки, в которой собраны курок с находящейся внутри его боевой пружиной, шептало с пластинчатой пружиной и разобщитель. После отделения кожуха-затвора этот агрегат отделяется от рамки пистолета.
Внешне агрегат и его детали неотличимы от аналогичных пистолетов ТТ.
В тульском городском музее оружия имеется опытный пистолет, изготовленный Ф.В.Токаревым, который можно считать прообразом ТТ и который отличается от пистолета Браунинга только тем, что в нём использован 7,62-мм маузеровский патрон.
Таким образом, вполне определённо можно говорить о том, что изначально предполагалось полностью скопировать ТТ с редкой модификации пистолета Браунинга со съёмным курковым ударно-спусковым механизмом.
Пистолет Ф.В.Токарева обр. 1938 г.
Маузеровский патрон был Токаревым выбран лишь потому, что в конце 1920 г. по решению Арткома Артиллерийского управления РККА у немецкой фирмы DWM (с 1922 г. Berliner Karlsruhe Industriewerke - BKIW) купили лицензию на его производство. Однако этот боеприпас оказался слишком мощным для осуществления инерционного запирания. Для исправления положения Фёдор Васильевич в следующем варианте ТТ применил запирание канала ствола по образу и подобию пистолета «Кольт» образца 1911 г. - качающимся стволом, управляемым серьгой. Отметим, что «Кольт» образца 1911 г. разработан всё тем же Браунингом на заводах Кольта.
Напрашивается вопрос, почему Токарев, весьма изобретательный конструктор, пошёл на явное копирование при разработке такого в принципе простого оружия, как самозарядный пистолет? Всё в том же тульском музее оружия имеются его оригинальные образцы самозарядных винтовок конструктивно гораздо более сложные, чем ТТ. Так, например, его принятая на вооружение в 1938 г. самозарядная винтовка СВТ-38 полностью оригинальна по конструкции. Это же можно сказать и о пистолете Токарева образца 1938 г.
Основные характеристики пистолета «Браунинг» обр.1903 г.»
Основные характеристики пистолета «"Браунинг" обр. 1903 г. К» Калибр, мм 9 Вес пистолета с магазином без патронов, кг 0,93 Начальная скорость пули, м/с 330 Длина ствола, мм 128 Длина пистолета, мм 205 Высота пистолета, мм 120 Вес одного патрона, г 11,3
Основные характеристики пистолета ТТ Калибр, мм 7,62 Вес пистолета с магазином без патронов, кг 0,825 Начальная скорость пули, м/с 420 Длина ствола, мм 116 Длина пистолета, мм 195 Высота пистолета, мм 120 Вес одного патрона, г 11,9
Ответ тут может быть только один. Конструктору просто приказали копировать определённый образец. Видимо, кто-то в советских военных верхах имел дело с «Браунингом» 1903 г. и считал его идеальным пистолетом, который, в силу своей несложной конструкции, можно было бы легко выпускать на наших не очень в то время передовых оружейных заводах. По сути, задачей Токарева было не создание оригинального отечественного пистолета, а перестволение «Браунинга» под патрон отечественного производства 7,62x25. За основу взяли не самую распространённую модель пистолета, а его наиболее простую, хотя и редкую модификацию со съёмным ударно-спусковым механизмом. Но мощный боеприпас всё-таки заставил конструктора изменить в пистолете систему запирания.
Подобный вариант создания ТТ вполне вероятен, поскольку в советской оружейной истории нередки случаи, когда военные и политические руководители вынуждали конструкторов принимать технические решения, продиктованные их собственными пристрастиями.
Например, на том же ТТ Семён Михайлович Будённый настоятельно не рекомендовал Токареву применять автоматический предохранитель, блокирующий спусковой механизм, если пистолет выпущен из руки. И таки добился своего - на ТТ автоматического предохранителя нет!
Конструктор Сергей Гаврилович Симонов мне рассказывал, что Климент Ефремович Ворошилов настоял на замене на его карабине СКС простого и технологичного складного гранёного штыка, оксидированного в чёрный цвет, также складным, но клинковым и блестящим. Якобы пехота, атакующая с сияющими на солнце штыками, будет наводить ужас на противника. Поплевался Сергей Гаврилович, но совместно с техником своего КБ Вольхным Василием Кузмичем штык такой сварганили.
Лицевая и оборотная стороны визитки, подаренной при личном знакомстве автору статьи, Фёдора Васильевича Токарева
83 года назад тульский конструктор Токарев представил государственной комиссии прообраз пистолета, которому суждена была долгая, славная и страшная история.
Многие читатели помнят, как в начале 90-х годов минувшего столетия из тонированных «девяток» вишневого цвета, припаркованных у кафе, ресторанов и рынков, вылезали крепкие парни спортивного телосложения, наводившие ужас на коммерсантов и торговцев.
Из-под малиновых пиджаков «братвы» зачастую выглядывали рукояти пистолетов ТТ, с помощью которых решались «серьезные вопросы» и делились сферы влияния преступных группировок.
Учитывая роль ТТ в ежовско-бериевских чистках, а также в ликвидации иностранных агентов, шпионов, дезертиров и предателей в период Великой Отечественной войны, этот вид короткоствольного стрелкового оружия можно по праву считать самым «кровавым» пистолетом советской/российской истории.
История этого вида оружия началась в середине 1920-х годов, когда руководство СССР решило обновить арсенал короткоствольного оружия, используемого в Красной Армии и правоохранительных органах страны.
Остававшийся на вооружении револьвер-наган 1895 года полностью устарел морально, а мощность его патрона не соответствовала веяниям времени. Альтернативой ему являлся пистолет «Маузер С-96», ввозившийся в СССР из-за рубежа.
Патрон этого пистолета калибра 7,63х25 мм полностью удовлетворял советских оружейников и военных, но само оружие имело очень громоздкую конструкцию и не подходило для скрытого ношения и оперативного применения.
Государственная комиссия предложила оружейникам страны создать пистолет под унифицированный патрон 7,62х25 мм. В конкурсе приняли участие ведущие специалисты страны, а лучшую модель короткоствольного стрелкового оружия предложил Федор Васильевич Токарев , прославивший свое имя на десятилетия. Ведущий конструктор Тульского оружейного завода (ТОЗ) создал пистолет, который и назвали максимально просто – Тульский Токарева (ТТ).
Изначально технология была сырой. Первые пистолеты, получившие название ТТ-30, очень часто давали осечки и не отличались надежностью, и только модель ТТ-33 смогла убедить Государственную комиссию рекомендовать ее к производству. С 1934 года ТТ начали поступать в части Красной Армии и подразделения НКВД, став личным оружием офицерского состава.
Маленький аргумент большой Победы
Тульский Токарева официально считается самым массовым пистолетом Великой Отечественной войны, который принял участие во всех боях и сражениях, происходивших на земле, в небе и на воде.
Сбитые советские летчики с помощью ТТ отбивались от окружавших их фашистов, а защитники оборонительных позиций оставляли последний патрон из магазина ТТ «для себя».
Немецкий пистолет Вальтер Р38, являвшийся личным оружием офицеров вермахта, значительно превосходил Тульский Токарева по надежности, но унтер-офицерский состав немецкой армии с удовольствием использовал трофейные ТТ, уважая их за точность прицельного выстрела и пробивную способность.
Начало заката славы
Победа в Великой Отечественной войне и овладение технологиями Третьего Рейха стали началом заката славы ТТ, поскольку ему на смену пришел более дешевый в производстве пистолет Макарова (ПМ). Имеющий прицельную дальность выстрела 25 м, ПМ калибра 9 мм обладал гораздо большей останавливающей способностью, а отсутствие в то время бронежилетов полностью оправдывало использование такого вида оружия.
- В 50-60-е годы пистолет Макарова почти полностью вытеснил ТТ из Советской Армии, оставив на вооружении подразделений МВД и КГБ СССР.
- В 1970-е годы МВД СССР также начало перевооружаться, и верность старому доброму ТТ сохранили лишь чекисты, полюбившие этот пистолет за простоту и надежность.
- Полный отказ КГБ от Тульского Токарева произошел лишь после поступления в подразделения автоматического пистолета Стечкина (АПС), использующего объемный магазин для унифицированных патронов калибра 9 мм и позволяющего стрелять очередями.
- В начале 90-х выпуск ТТ полностью прекратился, а хранившиеся на складах пистолеты начали поступать в управления ведомственной охраны крупных предприятий, в том числе и стратегического значения. Именно тогда из-за неразберихи и бесхозяйственности, связанной с распадом СССР, огромное количество оружия попало в руки бандитов. Именно тогда была поставлена последняя кровавая точка в истории этого пистолета, который должен был стать оружием защиты страны внешних врагов, бандитов, шпионов и иностранных агентов.
Современная история ТТ
Никто точно не знает, какое количество ТТ было выпущено в СССР, не говоря уже о других странах.
По официальной статистике только в СССР было произведено на оружейных заводах не менее 1,7 миллионов единиц ТТ, а количество стволов, изготовленных в кустарных условиях, не подвергается исчислению.
После Второй Мировой войны собственное производство Тульского Токарева наладили в Венгрии, Китае, Вьетнаме, Югославии, Египте, Ираке и Польше, хотя имеются сведения и о кустарной сборке ТТ в других странах Азии и Африки, где в послевоенные годы велась борьба за независимость, а потом – междоусобные войны независимых победителей.
Но легенды не умирают. Сегодня в России на Вятско-Полянском заводе «Молот» продолжается выпуск травматических пистолетов МР-81 и МР-82, имеющих полное внешнее сходство с ТТ, хотя и отличающихся по внутренней компоновке.
Первый армейский самозарядный пистолет СССР, созданный советским конструктором Фёдором Васильевичем Токаревым в 1930 году.
История создания
Пистолет ТТ был разработан для конкурса 1929 года на новый армейский пистолет, объявленного для замены револьвера «наган» и нескольких моделей револьверов и пистолетов иностранного производства, состоявших на вооружении Красной Армии в середине 1920-х годов. В качестве штатного патрона был принят немецкий патрон 7,63х25 мм Маузер, который в больших количествах закупался для состоявших на вооружении пистолетов Маузер С-96.
Конкурсная комиссия во главе с М. Ф. Грушецким сочла пистолет конструкции Ф. В. Токарева наиболее подходящим для принятия на вооружение при условии, что будут исправлены выявленные недостатки. Требования комиссии включали повышение точности стрельбы, облегчение усилия спуска и безопасности в обращении. За несколько месяцев работы недостатки были устранены. 23 декабря 1930 года было принято решение о дополнительных испытаниях.
По результатам испытаний в конкурсе победил пистолет ТТ, сконструированный конструкторской группой под руководством Ф. В. Токарева в проектно-конструкторском бюро Тульского оружейного завода. 12 февраля 1931 года Реввоенсовет СССР заказал первую партию из 1000 пистолетов для всесторонних войсковых испытаний. В том же году пистолет Токарева был принят на вооружение под официальным обозначением «7,62-мм самозарядный пистолет обр. 1930 г.» вместе с патроном 7,62х25. Пистолет, получивший название ТТ (Тульский Токарева) был довольно простым и технологичным в производстве и эксплуатации.
В то же время СССР купил у германской фирмы «Маузер» лицензию на производство патрона и начал выпуск под обозначением «7,62-мм пистолетный патрон „П“ обр. 1930 г.».
В 1930-1932 годах было произведено несколько тысяч экземпляров. Для того, чтобы повысить технологичность производства, в 1932-1933 гг. оружие подверглось модернизации: боевые выступы ствола не фрезеровали, а выполняли токарной обработкой; рама изготавливалась цельной, без съемной крышки рукоятки; были доработаны разобщитель и спусковая тяга. В начале 1934 года новый пистолет поступил на вооружение под наименованием «7,62-мм самозарядный пистолет обр. 1933 г.».
В конце 1941 года оборудование для изготовления ТТ было перенесено в Ижевск. За 1942 год на Ижевском машиностроительном заводе № 74 удалось выпустить 161485 пистолетов Токарева. Также в 1942 году Ижевский завод № 74 выпустил небольшую партию пистолета Токарева с двухрядным магазином ёмкостью на 15 патронов. Толщина рукоятки составила 42 мм (30,5 мм у штатного ТТ). Защёлка магазина была перенесена в основание рукоятки.
В 1947 году ТТ был вновь модифицирован с целью уменьшения его себестоимости: крупные вертикальные выточки, чередующиеся с мелкими пазами на кожухе-затворе для удобного оттягивания затвора, были заменены на мелкие выточки (рифление).
Конструкция
В пистолете ТТ собраны вместе конструктивные особенности разных систем: схема запирания канала ствола конструкции Дж. М. Браунинга, примененная в знаменитом Colt M1911, дизайн Browning M1903 и патрон, изначально разработанный для пистолета Mauser C96.
По мнению некоторых специалистов при разработке конструкции пистолета изначально предполагалось полностью скопировать конструкцию модифицированного пистолета Браунинга со съёмным курковым ударно-спусковым механизмом (УСМ). Однако в процессе работы от полного копирования конструкторы были вынуждены отказаться (из-за отсутствия технологической базы для производства полной копии оригинала). Необходимо было снизить затраты на производство путём упрощения конструкции.
Вместе с тем, пистолет имеет оригинальные конструкторские решения, направленные на удобство обращения с оружием: объединение ударно-спускового механизма (УСМ) в отдельном едином блоке-колодке, который при разборке оружия свободно отделяется от рамы для чистки и смазки; размещение боевой пружины в курке, что сократило продольную ширину рукоятки; крепление щёчек рукоятки при помощи закрепленных на них поворотных планок, упрощавших разборку пистолета, отсутствие предохранительного механизма - его функцию исполнял предохранительный взвод курка.
Схема Браунинга запирания канала ствола с коротким ходом и качающейся серьгой, система работы автоматики, а также УСМ, заимствованные у пистолета Colt M1911, были модифицированы для упрощения производства.
УСМ одинарного действия. Ударный механизм выполнен единым блоком, что упрощало заводскую сборку. (Несколько лет спустя швейцарский оружейник Шарль Петтер применил точно такую же компоновку во французском пистолете «Модель 1935»).
Пистолет не имеет предохранителя как отдельной детали, его функции выполняет предохранительный взвод курка. Для постановки спущенного курка на предохранительный взвод следовало немного отвести курок назад. После этого будет заблокирован спуск и затвор, а курок не будет касаться ударника. Это исключает возможность выстрела при падении пистолета или случайном ударе по головке курка. Для снятия курка с предохранительного взвода нужно следовало курок. Для того чтобы поставить взведенный курок на предохранительный взвод, его сначала нужно спустить, придерживая его и нажимая на спуск. А затем курок нужно немного отвести назад.
Носить пистолет с патроном в патроннике со спущенным курком не рекомендуется и не имеет смысла, так как для выстрела взводить спущенный курок нужно также, как и курок, поставленный на предохранительный взвод.
На левой стороне рамки находится рычаг затворной задержки. По израсходовании боеприпасов в магазине затвор встает на задержку в заднем положении. Для снятия затвора с задержки нужно опустить рычаг затворной задержки.
Ёмкость магазина 8 патронов. Кнопка защелки магазина находится на левой стороне рукоятки, у основания спусковой скобы, как у Colt M1911.
Попадания при стрельбе на 50 м в каждой из 10 серий по 10 выстрелов укладываются в круг, радиусом 150 мм.
Прицельные приспособления состоят из мушки, выполненной заодно с затвором, и целика, впрессованного в паз типа «ласточкин хвост» в задней части затвора. Щёчки рукоятки делались из бакелита или (в годы войны) из древесины (орех).
Достоинства и недостатки
Пистолет ТТ отличается простотой конструкции и в силу этого - невысокой себестоимостью производства и лёгкостью в обслуживании. Нетипичный для пистолетов очень мощный патрон обеспечивает необычно высокую проникающую способность и дульную энергию около 500 Дж. Пистолет обладает коротким лёгким спуском и обеспечивает значительную точность стрельбы, опытный стрелок способен поразить цель на дистанциях более 50 метров. Пистолет плоский и достаточно компактный, что удобно для скрытого ношения. Однако в ходе эксплуатации проявились и недостатки.
До Великой Отечественной войны военными выдвигалось требование, чтобы из пистолета можно было вести огонь через амбразуры танка. ТТ не удовлетворял этому условию. Многие специалисты считают это требование абсурдным. Однако немцам ничего не мешало предъявлять такое требование к своему оружию: Luger P08, Walther P38 и даже MP 38/40 удовлетворяли ему в полной мере.
Ещё одним недостатком является плохая фиксация магазина.
Не имея предохранителя, ТТ ставился в безопасное положение так называемым полувзводом курка, а это усложняло приведение в боевое положение пистолета. Были зафиксированны непроизвольные случаи самострела, один из которых описан Юрием Никулиным в книге "Почти серьёзно". В конечном итоге Уставом было прямо запрещено носить пистолет с патроном в патроннике, что ещё увеличило время приведения пистолета в боевое положение.
Эргономика ТТ вызывает много нареканий по сравнению с другими конструкциями. Угол наклона рукоятки невелик, форма её не способствует удобному удержанию оружия.
Пистолет ТТ отличается настильностью траектории и высоким пробивным действием остроконечной пули, которая способна пробить армейскую каску или лёгкие бронежилеты. Пробивное действие пули ТТ превышает пробивное действие пули патрона 9х19 мм (пуля «7,62 П» со свинцовым сердечником, после выстрела из пистолета ТТ, пробивает бронежилеты I класса защиты, но бронежилеты II класса не пробивает даже при выстреле в упор. Пуля «Пст» со стальным сердечником пробивает бронежилеты II класса защиты, или NIJ IIIA+ по американской классификации). Вместе с тем, останавливающим действием 7,62-мм пули ТТ уступают действию пули патрона 9х19 мм. Но всё же, в пистолете ТТ возможно использование нескольких вариантов патронов 7,63х25 мм «Mauser» с пулями повышенного останавливающего действия:
30 Mauser LLC - патрон с безоболочечной свинцовой пулей фирмы «Old Western Scrounger» (США);
-патрон с экспансивной пулей фирмы «Old Western Scrounger» (США);
-7,62х25 мм Tokarev Magsafe Defender - патрон с пулей повышенного останавливающего действия фирмы «Magsafe» (США)…
Варианты и модификации
Пистолеты производства СССР
-«7,62-мм самозарядный пистолет обр. 1930 г.» - первая серийная модификация, всего в 1930-1933 гг. было выпущено не более 93 тыс. шт.
-«7,62-мм самозарядный пистолет обр. 1933 г.» (довоенный выпуск) - с целью повысить технологичность в производстве, были внесены изменения в конструкцию спускового механизма (спусковой тяги и разобщителя), упрощена форма ствола и рамки (задняя стенка рукоятки была сделана цельной, без отделяющейся крышки). К началу Великой Отечественной войны на вооружение Красной Армии поступило около 600 тыс. пистолетов ТТ
-7,62-мм учебный самозарядный пистолет обр. 1933 г. - учебный вариант пистолета Токарева, выпускавшийся перед войной. От боевого отличался только карболитовыми щёчками, окрашенными в зелёный цвет (а не чёрный). Рядом с заводским номером выбивались буквы "УЧ".
-«7,62-мм самозарядный пистолет обр. 1933 г.» (выпуск военного времени) - отличался упрощённой конструкцией и худшим качеством обработки деталей; на некоторые пистолеты устанавливали деревянные щёчки.
-«7,62-мм самозарядный пистолет обр. 1933 г.» (выпуск послевоенного времени)
Пистолеты иностранного производства
Венгерская Народная Республика - в 1948-1960 годах на предприятии «FEG» под названием «Tokarev 48M» производилась точная копия советского ТТ (с гербом ВНР на накладках рукояти). В конце 1950-х годов был создан модернизированный вариант - ТТ-58, с более удобной рукоятью, сделанной по типу рукоятки пистолета «Вальтер П-38» и изменённой конструкцией магазина.
-Вьетнам - во время войны во Вьетнаме партизаны НФОЮВ в полевых условиях собирали пистолеты ТТ из китайских деталей.
-Египет - в конце 1950-х годов для Египта на заводе «FEG» был начат выпуск модификации ТТ-58 под патрон 9х19 мм Парабеллум, оснащённого предохранителем. Пистолетом «Tokagypt-58» вооружалась египетская полиция. Всего было выпущенно до 15 тыс. этих пистолетов, причём часть пистолетов были проданы на коммерческом рынке, в основном в ФРГ, под маркой «Firebird».
КНР - выпускался в нескольких модификациях:
-«тип 51» - армейский пистолет, копия советского ТТ.
-«тип 54» - армейский пистолет, копия советского ТТ, находился на вооружении армии КНР до 1971 года. Также делался на экспорт под наименованием M20.
-«модель 213» - коммерческий вариант производства компании «Norinco» под патрон 9х19 мм с магазином ёмкостью на 8 патронов.
-«модель 213А» - коммерческий вариант производства компании «Norinco» под патрон 9х19 мм с магазином ёмкостью на 14 патронов.
-«модель 213В» - коммерческий вариант производства компании «Norinco» под патрон 9х19 мм, оборудованный неавтоматическим предохранителем, блокирующим курок.
КНДР - копия пистолета ТТ, производилась под названием Type 68 или M68.
Польша - пистолет выпускался под названием PW wz.33 (Pistolet Wojskowy wzor 33 - армейский пистолет образца 1933 года) и оставался на вооружении вплоть до конца 1960-х годов. Отличался от советских ТТ маркировкой на затворе и накладках рукояти.
Социалистическая Республика Румыния - в 1950-е годы производилась копия пистолета ТТ под названием Cugir Tokarov.
Югославия:
Застава М54 - копия советского ТТ обр. 1933 года, выпуск стартовал в феврале 1954 года
Застава М57 - модернизированный вариант ТТ с увеличенной до 9 патронов ёмкостью магазина, сконструирован в 1956-1960 гг., серийно производился с 1961 по 1990 год.
Застава M70 - компактный вариант армейского пистолета Застава М57 под менее мощные патроны 7,65х17 мм или 9х17 мм (9мм Kratak).
Застава М70А - модернизированный вариант пистолета Застава М57 под патрон 9х19 мм Парабеллум, выпуск которого стартовал в начале 1970-х.
Застава М88 - модернизированный вариант пистолета Застава М57 под патроны 9х19 мм Парабеллум и.40 S&W.
Ирак - копия советского ТТ была на вооружении армии Ирака более тридцати лет.
Пакистан - копия китайского ТТ выпускалась на заводе POF (Pakistani Ordnance Factories) специально для полиции. Кроме того, зафиксированны случаи изготовления копий ТТ в полукустарных условиях оружейными мастерскими в районе перевала Хайбер.
Конверсионные варианты и модификации
Спортивное оружие
Tokarev Sportowy - польский cпортивный пистолет под малокалиберный патрон.22 Long Rifle с вкладышами по форме стандартного патронника под патрон 7,62х25 мм.
В 1950е годы в СССР на базе ТТ был создан спортивно-тренировочный пистолет Р-3 под малокалиберный 5,6-мм патрон, имевший свободный затвор.
В мае 2012 года в России пистолет ТТ был сертифицирован в качестве спортивного оружия под наименованием спортивный пистолет С-ТТ
Травматическое оружие
На базе пистолета разработаны несколько моделей травматического гражданского оружия самообороны.
ВПО-501 «Лидер» - «бесствольный» травматический пистолет под патрон 10х32 мм Т. Разработан и производится с 2005 года Вятско-Полянским машиностроительным предприятием «Молот». В соответствии с криминалистическими требованиями, в конструкцию внесены изменения, исключающие возможность стрельбы боевыми патронами.
ВПО-509 «Лидер-М» - «бесствольный» травматический пистолет под патрон 11,43х32 мм Т. Сконструирован Вятско-Полянским машиностроительным заводом «Молот».
ТТ-Т - травматический пистолет под патрон 10х28 мм Т. Разработан и выпускается на ОАО «Завод им. В. А. Дегтярёва». Поступил на продажу с 2011 года. Имеет конструктивные отличия от боевого ТТ: ствол с удалёнными нарезами; в канале имеется одна перегородка-штифт, препятствующая стрельбе твёрдой пулей.
MP-81 - травматический пистолет под патрон 9 мм P.A. Разработан и производится с 2008 года Ижевским механическим заводом. В конструкции сохранены основные узлы базовой модели: (рамка, затвор, ударно-спусковой механизм), полностью сохранена подлинная историческая маркировка оригинала и идентичность приемов обращения с пистолетом.
MP-82 - вариант MP-81 под патрон.45 rubber, разработанный и представленный в виде макета в 2008 году Ижевским механическим заводом. Серийно не выпускался.
ТТР - травматический пистолет под патрон 9 мм P.A. (производитель - ООО «СОБР», г. Харьков).
ТТ-ГТ - гладкоствольный травматический пистолет под патрон 9 мм P.A. (производитель - ООО «Эрма-Интер», г. Киев).
Пневматическое оружие
Производятся несколько вариантов 4,5-мм пневматических пистолетов: МР-656k (выпуск прекращен в 2013 году на основании требования Закона о запрете переделки боевого оружия) ; Gletcher TT; Gletcher TT NBB; ТТП «Собр»; Crosman C-TT.
Сигнальные версии
С 2011 года производился Сигнальный пистолет ТТ-С, сконструированный на базе пистолета ТТ-Лидер (выпуск прекращен в 2013 году на основании требования Закона о запрете переделки боевого оружия). Для стрельбы используются капсюли «жевело» или КВ21.
На выставке "Оружие и охота - 2014" в Москве компанией ОАО «Молот» был представлен охолощенный вариант пистолета ТТ, МА-ТТ-СХ, под холостой патрон 10х31mm
Боевое применение
1930-1945
СССР - пистолеты ТТ состояли на вооружении советских вооружённых сил, а во время Великой Отечественной войны также поставлялся советским партизанам и на вооружение иностранных воинских формирований на территории СССР.
-Финляндия - трофейные пистолеты ТТ, захваченные в ходе советско-финской войны 1939-1940 гг. и «войны-продолжения» 1941-1944 гг. находились на вооружении финской армии вплоть до 1951 г. В 1959-1960 гг. пистолеты были проданы американской компании «Interarmco».
-Третий рейх - трофейные ТТ под наименованием Pistole 615(r) поступали на вооружение Вермахта, СС и иных военизированных формирований нацистской Германии и ее сателлитов.
-Югославия - поставки для Народно-освободительной армии Югославии начались в мае 1944 года, продолжались вплоть до 1947 года
После окончания Второй мировой войны
После войны ТТ поставлялся поддерживаемым СССР государствам и движениям (в частности, армиям стран Организации Варшавского Договора).
СССР - производство пистолета продолжалось до 1954 года (некоторое количество было собрано в 1955 году из запасов деталей) и было закончено. Так как на вооружение был принят 9-мм пистолет Макарова. В дальнейшем, ТТ был снят с вооружения и постепенно заменён ПМ - к началу 1960х гг. в Советской Армии (несколько дольше он сохранялся на вооружении тыловых и вспомогательных подразделений), к середине 1970х - в милиции, но в подразделениях военизированной охраны он сохранился и в последующее время. На складах мобилизационного резерва пистолеты ТТ хранились по меньшей мере до начала 1990х гг.
также, по меньшей мере до 2000 г. ТТ экспуатировался геологическими предприятиями. По нормам положенности Мингео СССР пистолетом могли быть вооружены руководящие работники геологических партий и экспедиций.
-Югославия - после войны советские ТТ оставались на вооружении Югославской Народной Армии по меньшей мере вплоть до 1968 года
-Россия - в конце 1998 года ТТ был официально принят на вооружение Федеральной службы судебных приставов. По меньшей мере до июля 2002 года пистолеты ТТ были на вооружении вневедомственной охраны МВД РФ. В начале зимы 2005 года внесен в перечень наградного оружия. По состоянию на середину 2006 года, были на вооружении подразделений ФГУП «Охрана» МВД РФ, сотрудников фельдъегерской службы и инкассаторов
-Белоруссия - по состоянию на 2002 год, состоял на вооружении юридических лиц с особыми уставными задачами
-Казахстан - состоял на вооружении ведомственной охраны железных дорог и инкассаторов Национального Банка Республики Казахстан
-Латвия - состоял на вооружении армии по меньшей мере до середины осени 2001 года
-Украина - в начале 1990х годов некоторое количество ТТ со складов мобилизационного резерва министерства обороны Украины было отдано на вооружение некоторых подразделений патрульно-постовой службы (ППС) милиции, также они использовались для обучения курсантов и сотрудников МВД Украины (в связи с дефицитом патронов 9х18 мм). По состоянию на середину 2005 года, на хранении министерства обороны имелось 95 000 шт. пистолетов ТТ (75 000 исправных и 20 000 предназначенных к утилизации); по состоянию на 15 августа 2011 года, на хранении министерства обороны оставалось всего 10 000 пистолетов ТТ. Сотоит на вооружении государственной службы охраны. Также является наградным оружием. По состоянию на июнь 2014 года, оставались на вооружении железнодорожной охраны и инкассаторов
-Эстония - в начале 1990х некоторое количество пистолетов со складов мобилизационного резерва было отдано военизированной организации «Кайтселийт»
ТТХ
Масса, кг: 0.854 (без патронов) 0.94 (снаряжённый)
-Длина, мм: 195
-Длина ствола, мм: 116
-Высота, мм: 130
-Патрон: 7,62х25 мм ТТ
-Калибр, мм: 7,62
-Принципы работы: отдача при коротком ходе ствола, перекос затвора
-Начальная скорость пули, м/с: 420-450
-Прицельная дальность, м: 50
-Максимальная дальность, м: 1650
-Вид боепитания: магазин на 8 патронов
-Прицел: открытый, нерегулируемый
Внешние отличия и конструктивные особенности пистолетов Токарева образца 1930 года и образца 1933 года
С момента разработки пистолета ТТ серийно выпускались две основные модификации. В первую очередь это 7,62 мм пистолет Токарева образца 1930 года , который был выпущен несколькими малыми сериями по тысяче единиц для широкомасштабного испытания в войсках, а также 7,62 мм пистолет Токарева образца 1933 года , который после некоторых доработок был запущен в крупносерийное производство.
Первым существенным отличием конструкции пистолета ТТ-30 от пистолета ТТ-33 является наличие съёмной крышки у пистолета ТТ 1930, на задней части рукоятки, обеспечивающей легкую сборку УСМ.
В пистолете ТТ 1933 ее убрали, сделав рамку цельной, а оружие более технологичным и дешевым.
Второе внешнее отличие пистолета ТТ-1930 от ТТ-1933 , которое так же позволяет идентифицировать модели 1930 и 1933 годов, это различное положение курков относительно прицельной планки.
Это объясняется тем, что одним из основных конструкционных отличий является доработка в модели 1933 года колодки с ударно спусковым механизмом (УСМ).
Визуальным отличием самой колодки УСМ модели 1930 года является узкий выфрезерованный паз для фиксации в рамке пистолета. Спусковая тяга этой модели взаимодействует с шепталом с помощью выступа задней перемычки спусковой тяги. Разобщитель также взаимодействует со спусковой тягой посредством данного выступа.
В отличие от модели 1930 года, колодка УСМ пистолета ТТ образца 1933 года имеет больший продольный выфрезерованный паз. Конструкция УСМ также изменена. С целью упрощения изготовления спусковая тяга выполнена без выступа. Пружина тяги воздействует на выступ задней перемычки спусковой тяги, которая имеет скошенную стенку. Упрощена и форма спусковой пружины. Ее крепление к задней стенке рукоятки выполнено при помощи штифта. Шептало в новой модели взаимодействует со спусковой тягой не посредством выступа, а с помощью зацепа планки, выполненного на нижнем плече задней перемычки спусковой тяги. Разобщитель воздействует непосредственно на спусковую тягу, для чего он выполнен более длинным.
Конструкция колодки УСМ незначительно менялась так же в зависимости от года выпуска оружия. Некоторые колодки модели ТТ 1930, имеющие раннюю конструкцию, уже имеют больший продольный выфрезерованный паз.
На фото в верхнем ряду, слева направо приведены колодки УСМ:
Тула 1934 год, узкий фрезерованный паз колодки, ранний вариант УСМ (заметно по разобщителю и шепталу)
Тула 1934 год, широкий фрезерованный паз колодки, ранний вариант УСМ
Тула 1935 год, широкий фрезерованный паз колодки, ранний вариант УСМ
На фото в нижнем ряду приведены колодки УСМ, имеющие широкий фрезерованный паз колодки, позднего варианта конструкции УСМ. Слева направо: Тула 1938 год, Ижевск 1943 годи, Ижевск 1952 год.
На фото в верхнем ряду слева направо приведены колодки УСМ:
ТТ-30 1934 год, узкий фрезерованный паз колодки, ранний вариант УСМ
ТТ-30 1934 год, широкий фрезерованный паз колодки, ранний вариант УСМ
в нижнем ряду ТТ-33 1938 год, широкий фрезерованный паз колодки, поздний вариант конструкции УСМ.
Пистолет ТТ образца 1930 года и пистолет ТТ образца 1933 года также оснащались стволами различной конструкции. Ствол модели 1930 года представляет собой цилиндр с утолщенной казенной частью и приливом для крепления серьги. В средней части ствола имеются два полукольцевых паза для сцепления с выступами затвора при запирании.
С целью упрощения производства в стволах пистолета обр. 1933 года пазы для соединения с затвором выполняются посредством сплошных кольцевых проточек.
Модели ТТ образца 1930 года маркировались четырехзначной цифрой, первые две из которых означали год выпуска, например 3313.
Маркировка ТТ образца 1933 года включала в себя номер с двумя первыми буквами, символ производителя (например звездочка для Тулы) и год изготовления.
Например, АЖ535 * 1941.
Внешние отличия и конструктивные особенности послевоенных пистолетов Токарева
Послевоенные боевые модели визуально отличались более мелкой насечкой на кожухе затвора, и преимущественно имели конструкцию обр. 1933 года.
Маркировка ТТ послевоенного выпуска также включала в себя номер с двумя первыми буквами, символ производителя и год изготовления.
Например, ЯФ3296 1952.
Особенности маркировки на пистолетах ТТ различных годов выпуска очень удобно иллюстрировать с помощью схем, автором которых является знаток истории оружия, известный в сети под ником "Walther P38". Достоверность этих иллюстраций мы не можем подтвердить, сославшись на какую-либо литературу, но сталкиваясь с другими работами этого человека, зная его тщательный подход к поиску информации, позволяет нам быть уверенными, что информация собиралась автором не один месяц, а возможно и не один год, сверяя полученные из различных источников фотографии с разрозненными справочными данными.
Данные схемы иллюстрируют расположение технологических клейм и маркировки на пистолете ТТ.
Различие маркировки на деталях пистолета ТТ 1933 — 1939 годов выпуска.
Этот вопрос может показаться странным - действительно, если полистать нашу оружейную литературу, то может возникнуть впечатление, что о пистолете ТТ и его создателе Фёдоре Васильевиче Токареве мы имеем исчерпывающие сведения. Однако на самом деле всё не так просто, и в создания ТТ немало белых пятен.
Досконально изучить творчество Фёдора Васильевича Токарева мне удалось после третьего курса оружейно-пулемётного факультета Тульского механического института. Благодаря рекомендации заместителя декана факультета Маркова, мне и моему соседу по комнате в общежитии Владимиру Жарикову представилась возможность подработать на тульском заводе №536. Мы должны были в заводском музее перечистить все хранившиеся там образцы стрелкового и авиационного пулемётно-пушечного вооружения. На мою долю пришлась коллекция почти всех (включая опытные) токаревских самозарядных винтовок и пистолетов.
Классический вариант пистолета Браунинга обр. 1903 г.
Неполная разборка классического Браунинга обр. 1903 г.
Пистолет ТТ
Приводя в порядок эти образцы, я не мог не заметить, что бывший казачий есаул был прекрасным мастеровым и весьма изобретательным конструктором.
Эти качества Токарева подтверждаются, в частности, и тем, что на закате своей деятельности, работая в московском КБ авиационного и ракетного А.Э.Нудельмана, где Фёдору Васильевичу была предоставлена возможность для продолжения оружейного творчества, он предпочёл заниматься совершенствованием изобретённого им панорамного фотоаппарата ФТ-2. Подвижный объектив этой фотокамеры позволял делать снимки на 35-мм фотоплёнке шириной не 36 мм, как обычно, а 130 мм!
«Браунинг 1903 г. К» и ТТ. Вид слева
«Браунинг 1903 г. К» и ТТ при неполной разборке
Но вернёмся к пистолету ТТ. Главный вопрос, возникающий по поводу этого оружия: «Что же в этом образце Фёдор Васильевич сделал сам, а что заимствовал?». Правомочность такой постановки становится очевидной после знакомства с 9-мм пистолетами Джона М. Браунинга образца 1903 г. Более того, сам собой напрашивается вывод, что TT это в чистом виде копия одной из Браунинговских моделей.
Пистолеты Джона Мойзеса Браунинга разработаны на основе его же собственного патента 1897 г. Наиболее типичными считаются следующие образцы пистолетов Браунинга: пистолет образца 1900 г. калибра 7,65 мм, пистолет образца 1903 г. калибра 9 мм и пистолет образца 1906 г. калибра 6,35 мм.
Последний образец не относится к оружию военного типа ввиду его малого калибра. К каждому из этих пистолетов одновременно был разработан и патрон. Одно время популярной была классификация этих моделей и соответствующих им патронов по номерам от одного до трёх. Первым номером обозначался патрон и пистолет калибром 6,35 мм, вторым калибром 7,65 мм и третьим калибром 9 мм.
В больших количествах пистолеты Браунинга производились в Бельгии на заводе «Fabrique Nationale d.Armes de Guerre S.A.» Herstal-Liege. Продукцию непосредственно бельгийского производства отличает стилизованная аббревиатура «FN» на обеих пластмассовых щёчках рукоятки.
Пистолеты состояли на вооружении армии и полиции многих стран.
Модель 9-мм пистолета Браунинга образца 1903 г. активно использовалась и в России - ею вооружались сотрудники жандармерии.
Особенность 9-мм «Браунинга» образца 1903 г. заключается в инерционном запирании канала ствола, хотя его патрон по баллистическому импульсу не намного уступает 9-мм патрону пистолета «Парабеллум» образца 1908 г. Длина браунинговского патрона на 1,5 мм меньше парабеллумовского (28 мм против 29,5 мм), но гильза длиннее на 1,3 мм (20,3 мм против 19 мм). По укоренившейся сейчас у нас практике этот патрон обозначается 9x20.
«Браунинг 1903 г. К» и ТТ. Вид справа
Пистолет имеет плавные внешние очертания и закрытое расположение курка, что делает его удобным и для карманного ношения. Курок помещается внутри задней части рамки и вращается на оси, которой служит стержень флажкового предохранителя. Боевая пружина пластинчатая, размещается она в задней стенке рукоятки и состоит из двух ветвей. Длинная ветвь действует на курок через ролик, который установлен на выступе курка, а короткая ветвь упирается в перемычку спусковой тяги. Ударник с пружиной расположены в сверлении кожуха-затвора. В затворе ударник удерживается поперечной шпилькой.
На одной оси с курком установлена колодка с двумя перьями, направляющими извлекаемую из патронника гильзу. Левое перо имеет зуб, служащий отражателем. В выступы обоих перьев снизу упирается очередной патрон. В колодке имеется сквозное сверление для прохода разобщителя. Точно такие же перья и аналогичное расположение отражателя и разобщителя мы видим на съёмной сборке куркового ударного-спускового механизма пистолета ТТ.
Спусковой механизм с разобщителем позволяет вести только одиночный огонь. Спуск выполнен заодно со спусковой тягой, тяга охватывает с обеих сторон магазин и движется в гнезде внутри рамки пистолета.
Задняя перемычка тяги действует на шептало, в этой же части над тягой находится разобщитель, опускающий тягу и выводящий её из зацепления с шепталом при откате затвора.
Предохранение от несанкционированного выстрела осуществляется флажковым предохранителем и автоматическим предохранителем, который освобождает шептало при сжатии рукоятки пистолета ладонью. Предохранителем от преждевременного выстрела служит разобщитель, не позволяющий спусковой тяге воздействовать на шептало до прихода затвора к крайнему переднему положению. Флажковый предохранитель может быть включён поворотом его насечённой головки вверх только при взведённом курке. При спущенном курке предохранитель не может быть повёрнут, что служит сигналом спущенного курка.
С помощью флажкового предохранителя осуществляется неполная разборка пистолета, для чего надо оттянуть кожух-затвор настолько, чтобы зуб предохранителя зашёл в вырез с левой стороны кожуха затвора. После этого ствол можно повернуть на 120 градусов и снять с рамки кожух-затвор со стволом, сдвинув их вперёд.
Магазин коробчатого типа ёмкостью на семь патронов с однорядным их расположением. Относительно небольшое, по современным воззрениям, число патронов в магазине объяснимо стремлением к компактному по высоте оружию. Магазин помещается внутри рукоятки и стопорится защёлкой снизу магазина. По израсходованию последнего патрона подаватель магазина поднимает зуб, расположенного с правой стороны рамки останова затвора. Зуб, заходя в вырез кожуха-затвора, останавливает его в крайнем заднем положении.
Пистолет «Кольт» обр. 1911 г.
Прицел постоянный, состоит из целика и мушки. Находятся они на кожухе-затворе.
Эта компоновка пистолета, отличающаяся массивным кожухом-затвором, прикрывающим ствол по всей его длине, и с возвратной пружиной под стволом, над стволом или вокруг ствола защищены патентом от 1897 г. на имя Джона Мойзеса Браунинга. Расположение съёмного магазина в рукоятке Браунинг заимствовал у Гуго Борхардта. С тех пор подобная схема использовалась многими конструкторами.
При сравнении «Браунинга» 1903 г. с ТТ первое, что бросается в глаза, это их внешнее сходство, но внутри этих образцов немало отличий - совершенно разные механизмы запирания, существенно отличающиеся ударноспусковые механизмы (у «Браунинга» курковый закрытый, у ТТ курковый открытый и съёмный). Казалось бы, в такой ситуации говорить о слепом копировании Токаревым пистолета Браунинга не приходится. Но для подобных предположений всё же основания есть!
Мне удалось обнаружить в оружейном собрании технического кабинета Тульского ЦКИБ СОО очень необычный вариант «Браунинга» 1903 г., отличающийся от классического выведенным наружу курком. Назовём его условно «Браунинг обр. 1903 г. К».
«Браунинг обр. 1903 г. К» может считаться чрезвычайно редким образцом, поскольку ни в отечественной, ни в зарубежной литературе он не описан. В оружейном собрании технического кабинета Тульского ЦКИБ СОО, где он числится под наименованием «Браунинг» 1903 г.» По внешнему виду, габаритным и весовым данным этот пистолет совершенно аналогичен описанному выше образцу под патрон 9x20 мм, но отличается от него устройством ударно-спускового механизма, отсутствием автоматического предохранителя и флажкового предохранительного механизма.
Пистолет «Кольт» обр. 1911 г. при неполной разборке
На кожухе-затворе и рамке пистолета никаких заводских клейм и надписей нет. Клеймение имеется только на казённой части ствола в зоне гильзовыводного окна.
Образец относится к классу оружия с инерционным запиранием канала ствола. Его ствол, возвратный механизм и сменный магазин на семь патронов взаимозаменяемы с вышеописанным пистолетом Браунинга образца 1903 г.
Для неполной разборки этого образца необходимо, отводя кожух-затвор и, пытаясь повернуть ствол, на ощупь найти положение, когда опорные выступы ствола выйдут из зацепления с рамкой пистолета и войдут в вырез кожуха-затвора.
Ударно-спусковой механизм пистолета представляет собой отдельный агрегат в виде колодки, в которой собраны курок с находящейся внутри его боевой пружиной, шептало с пластинчатой пружиной и разобщитель. После отделения кожуха-затвора этот агрегат отделяется от рамки пистолета.
Внешне агрегат и его детали неотличимы от аналогичных пистолетов ТТ.
В тульском городском музее оружия имеется опытный пистолет, изготовленный Ф.В.Токаревым, который можно считать прообразом ТТ и который отличается от пистолета Браунинга только тем, что в нём использован 7,62-мм маузеровский патрон.
Таким образом, вполне определённо можно говорить о том, что изначально предполагалось полностью скопировать ТТ с редкой модификации пистолета Браунинга со съёмным курковым ударно-спусковым механизмом.
Пистолет Ф.В.Токарева обр. 1938 г.
Маузеровский патрон был Токаревым выбран лишь потому, что в конце 1920 г. по решению Арткома Артиллерийского управления РККА у немецкой фирмы DWM (с 1922 г. Berliner Karlsruhe Industriewerke - BKIW) купили лицензию на его производство. Однако этот боеприпас оказался слишком мощным для осуществления инерционного запирания. Для исправления положения Фёдор Васильевич в следующем варианте ТТ применил запирание канала ствола по образу и подобию пистолета «Кольт» образца 1911 г. - качающимся стволом, управляемым серьгой. Отметим, что «Кольт» образца 1911 г. разработан всё тем же Браунингом на заводах Кольта.
Напрашивается вопрос, почему Токарев, весьма изобретательный конструктор, пошёл на явное копирование при разработке такого в принципе простого оружия, как самозарядный пистолет? Всё в том же тульском музее оружия имеются его оригинальные образцы самозарядных винтовок конструктивно гораздо более сложные, чем ТТ. Так, например, его принятая на вооружение в 1938 г. самозарядная винтовка СВТ-38 полностью оригинальна по конструкции. Это же можно сказать и о пистолете Токарева образца 1938 г.
Ответ тут может быть только один. Конструктору просто приказали копировать определённый образец. Видимо, кто-то в советских военных верхах имел дело с «Браунингом» 1903 г. и считал его идеальным пистолетом, который, в силу своей несложной конструкции, можно было бы легко выпускать на наших не очень в то время передовых оружейных заводах. По сути, задачей Токарева было не создание оригинального отечественного пистолета, а перестволение «Браунинга» под патрон отечественного производства 7,62x25. За основу взяли не самую распространённую модель пистолета, а его наиболее простую, хотя и редкую модификацию со съёмным ударно-спусковым механизмом. Но мощный боеприпас всё-таки заставил конструктора изменить в пистолете систему запирания.
Подобный вариант создания ТТ вполне вероятен, поскольку в советской оружейной истории нередки случаи, когда военные и политические руководители вынуждали конструкторов принимать технические решения, продиктованные их собственными пристрастиями.
Например, на том же ТТ Семён Михайлович Будённый настоятельно не рекомендовал Токареву применять автоматический предохранитель, блокирующий спусковой механизм, если пистолет выпущен из руки. И таки добился своего - на ТТ автоматического предохранителя нет!
Конструктор Сергей Гаврилович Симонов мне рассказывал, что Климент Ефремович Ворошилов настоял на замене на его карабине СКС простого и технологичного складного гранёного штыка, оксидированного в чёрный цвет, также складным, но клинковым и блестящим. Якобы пехота, атакующая с сияющими на солнце штыками, будет наводить ужас на противника. Поплевался Сергей Гаврилович, но совместно с техником своего КБ Вольхным Василием Кузмичем штык такой сварганили.
Лицевая и оборотная стороны визитки, подаренной при личном знакомстве автору статьи, Фёдора Васильевича Токарева
От редакции журнала "Оружие"
Обнаружение автором статьи, инженером-оружейником Дмитрием Ширяевым, новой, нигде не описанной модификации пистолета «Браунинг» 1903 г. можно считать небольшой сенсацией. Более того, наличие «Браунинга» со съёмным курковым ударно-спусковым механизмом в техкабинете ЦКИБа подтверждается работающими там сотрудниками. Однако есть основания полагать, что его происхождение не так очевидно, как представляется автору статьи, а значит, и вопрос о копировании Токаревым этого образца не столь уж однозначен. Поэтому редакция журнала обратилась к специалистам-оружейникам и историкам-оружиеведам с просьбой высказать в ближайших номерах нашего издания своё мнение о происхождении таинственного образца и о возможности копирования его Токаревым в ходе разработки пистолета ТТ.
