Создателем пистолета ТТ-Тульский Токарев стал выдающийся инженер стрелкового вооружения Федр Васильевич Токарев (1871-1968), который создал во время ВОВ самозарядную винтовку СВТ-40 для Красной Армии.
Причинной появления пистолета ТТ стал морально и технически устаревший пистолет Нагано образца 1895 года, который стоял на вооружении милиции и военных. В 1920-ых годах был очень популярен немецкий пистолет Маузер С-96, который закупали для Советской Армии, где он получил много положительных отзывов. 12 февраля 1931 года «Реввоенсовет» после испытаний нескольких пистолетов решил остановить свой выбор на пистолете ТТ-30 (первый индекс пистолета) и решил о заказе первой пробной партии из 1000 пистолетов. Благодаря первой партии в пистолете выявились недостатки, которые в самые короткие сроки были исправлены, что позволила выпускать полноценный пистолет ТТ под индексом ТТ-33 . Основой для пистолета стал американский пистолет «Кольт» M1911, но частично упрощен (спусковая группа была объединена в один модуль). Принцип перезарядки пистолета стал откат затвора, который передается гильзой при выстреле. Пистолет имеет постановку на затворную задержку. Если в магазине закончились патроны, та затворная рама становиться на затворную задержку, что дает стрелку понять о пустом пистолет и при смене магазина не надо передергивать затвор. Особенностью пистолета стало постановка на предохранитель с помощи курка, что потом стало его недостатком, так как износ деталей пистолета смог случайно снимать с предохранителя и произвести случайный выстрел, в результате было дано предписание во время эксплуатации пистолета не иметь патрона в патроннике. Для пистолета своего класса имелись не плохие технические характеристики, которые позволяли прицеливаться патроном 7,62х25 до 50 метров и укладывать патроны на таком расстояние разбросом в 15 см, а его себестоимость была привлекательной при качественном производстве. Так же на экспорт производился 9-мм ТТ под патрон 9х19 Para.
Знаменитый пистолет ТТ выпускался с 1930 года по 1951 году, только в Советском Союзе было выпущено 1,7 млн штук, так же ТТ производится и сейчас во многих странах мира по лицензии. стал основным пистолетом для военных и внутренних дел до 1970-ых годов, даже сейчас он состоит на вооружении ВОХРа и имеется в больших количествах на военных складах на консервации. До 1941 было выпущено 600 тысяч пистолетов и к 1945 году пистолет ТТ полностью вытеснил револьвер Нагано. Трофейный пистолет во время войны положительно оценили немцы, который имел индекс «Pistole-615» в немецкой армии. На смену пистолету ТТ в России пришел пистолет Макарова , но это уже другая история. Вторым кратким рождением пистолета ТТ стали «лихие 90-ые года», когда он стал часто фигурировать в криминальных сводках, который сразу «скидывали» после преступления, часто стали для этого пистолет ТТ с глушителем.
Недостатком пистолета ТТ с глушителем стал быстрой износ запчастей и большая весовая нагрузка на ствол, что могло привести к заклиниванию пистолета или нехватки силы отката затвора при нехватке силы пороховых газов, которые поглощал глушитель.
Пистолет ТТ-33 (Тульский Токарев) производился в следующих странах:
- КНР под индексом Type-51, Type-54 с флажковым предохранителем, Type-213 под патрон 9х19 на 8 патронов, Type-213A под патрон 9х19 на 14 патронов, Type-213Bс неавтоматическим предохранителем;
- Венгрия полд индексом ТТ-58 и Tokarev 48M;
- Вьетнам в кустарных условия;
- Египет под индексом Tokagypt-58 под патрон 9х19;
- КНДР Type-68/M68;
- Польша PW wz.33;
- Румыния Cugir Tokarov;
- Югославия M54, M57, M70A под патрон 9x19, M88, Z-10 под 10-мм патрон;
- Ирак;
- Пакистан.
Так же выпускались спортивные модификации Р-3 под патрон 5,6-мм, который полностью копировал обычный ТТ, и Р-4 с удлиненным стволом.
Не собирается уходить в историю, так как на его базе производят пневматические пистолеты, травматические, сигнальные, а во многих странах он до сих пор на вооружении.
Пистолет оказался надежным и простым, что по праву достойное место в оружейной истории ни только России, но и других стран Мира.
| Количество выстрелов | 8 в магазине |
| Диаметр ствола | 7,62х25 мм |
| Боевая скорострельность | нет данных |
| Прицельная дальность | 50 метров |
| Максимальна дальность стрельбы | 900-1000 метров |
| Начальная скорость вылета | 420-450 м/с |
| Автоматика | отдача свободного затвора |
| Вес | 0,85 кг пустой / 0,94 с патронами |
| Размеры | 127х24х48 мм |
В книге изложены история, конструктивные и эксплуатационные особенности наиболее интересных и выдающихся образцов автоматических пистолетов и револьверов – от самого зарождения этого класса оружия до наших дней. Книга рассчитана не на профессионалов стрелкового дела, а на тех мужчин, кто хочет вступить в «оружейный мир» уже вооруженный знаниями – об оружии, его истории, удобстве использования и предназначении.
Кроме того, книга поможет определиться тем, кто в данный момент выбирает для себя гражданское оружие самообороны, и сделать выбор, который, возможно, однажды спасет вам жизнь.
(Тульский, Токарева, 1933)
Рис. 47. Пистолет ТТ
Пистолет ТТ (Тульский, Токарева), как следует из его названия, был разработан на Тульском Оружейном заводе легендарным русским оружейником Федором Токаревым. Разработка нового самозарядного пистолета, предназначенного для замены как штатного устаревшего револьвера Наган образца 1895 года, так и различных импортных пистолетов, имевшихся на вооружении в Красной Армии, была начата во второй половине 1920-х годов.
В 1930 году, после продолжительных испытаний, пистолет системы Токарева принят на вооружение, и армия заказывает несколько тысяч пистолетов для войсковых испытаний. В 1934 году по результатам опытной эксплуатации в войсках, на вооружение РККА принимается несколько улучшенный вариант этого пистолета под обозначением «7.62 мм самозарядный образца 1933 года».
Пистолет создан под патрон 7.62х25 (одно из распространенных названий в специальной литературе и вообще в мире – 7.62 TT). Патрон был новым, созданным на основе 7.63х25 Маузер (использующийся в пистолете С-96). Новый советский патрон ничем, кроме этой одной сотой миллиметра, не отличался от немецкого прототипа. Такой калибр был выбран для того, чтобы при производстве пистолета (а потом и ряда образцов пистолетов-пулеметов) возможно было бы использовать оборудование, на котором изготовлялась 7.62 мм винтовка Мосина. Патрон 7.63 Маузер в то время был одним из сильнейших пистолетных патронов в мире. Позже были также созданы патроны с трассирующей и бронебойной пулями. Особенности и возможности патронов Маузер и ТТ мы уже обсуждали в статье, посвященной легендарному «Маузеру».
Пистолет ТТ образца 33 года производился до начала Великой Отечественной войны, а затем полностью вытеснил наган из производства. В производство ТТ продолжалось до 1952 года, когда он был официально заменен на вооружении Советской Армии пистолетом ПМ системы Макарова. В войсках ТТ оставался до 1960-х годов, и по настоящее время значительное число этих пистолетов законсервировано на армейских резервных складах. Всего в СССР было выпущено примерно 1 700 000 пистолетов ТТ.
Кроме того, в конце 1940-1950-х годах СССР передал документацию и лицензии на производство ТТ Венгрии, Китаю, Румынии, Северной Корее, Югославии. В этих странах пистолеты ТТ производились как для вооруженных сил, так и для экспорта и коммерческой продажи. Экспортные варианты могли иметь иной калибр (9 мм Парабеллум), а также неавтоматический предохранитель той или иной конструкции. В Китае и Югославии пистолеты на базе ТТ производятся до сих пор. Кроме точных копий конструкции Токарева, в Китае производится пистолет Модель-213, представляющий собой ТТ с предохранителем в задней части рамки. Кроме того, именно китайцы выпускают пистолеты под патрон 9 мм Para.
Вот схематическое описание наиболее известных зарубежных модификаций ТТ:
Тип-54 – китайская версия ТТ, отличается от оригинала более узкой рукояткой (видимо, под руку среднего китайца) и маркировкой на китайском. Остальные детали взаимозаменяемы.
Тип-68 – данный пистолет выпускается в Северной Корее с конца 60-х годов XX века. Основное отличие – это меньшие размеры рукоятки, рассчитанные под руку среднестатистического корейца. Защелка магазина перенесена в нижнюю часть рукоятки.
Тип-48 производился с пятидесятых годов в Венгрии. От оригинала отличается только венгерским гербом на рукоятке. Модификация этого пистолета под обозначением ТТ-58 производится по сей день.
«Токагипт 58» (Tokagypt 58) – еще один венгерский вариант ТТ, производимый фирмой FEG (Будапешт). Имеет более современный дизайн и калибр 9х19 Para. Поставлялся на вооружение Египетской армии. На гражданском рынке этот пистолет продавался под обозначением FEG Firebird.
М-57 – югославский вариант ТТ. Оснащен предохранителем, рукоятка удлинена, а магазин вмещает 9 патронов.
В общей сложности ТТ и его модификации состояли на вооружении 25 стран мира. В настоящее время в России предлагаются к продаже травматические пистолеты ТТ-Лидер, представляющие собой боевой пистолет, переделанный под стрельбу патронами калибра 10х32 ТТ с резиновой пулей. Производитель ЗАО «Байкал».
Пистолет ТТ представлял собой достаточно совершенное оружие, мощное и надежное, простое в обслуживании и ремонте. Его главными недостатками являлись пониженная безопасность в обращении из-за отсутствия полноценных предохранительных устройств, сравнительно невысокое останавливающее действие легкой 7,62 мм пули и не слишком удобная форма рукоятки. В 1938-39 годах проводились работы по принятию на вооружение РККА более современного пистолета, однако в связи с началом войны они не были завершены. В 1942 году был создан, но серийно не выпускался вариант ТТ с двухрядным магазином повышенной емкости.
Основные тактико-технические характеристики:
Автоматика пистолета построена по известной схеме Браунинга: работа частей автоматики обеспечивается отдачей сцепленного с затвором ствола при коротком его ходе. Запирание осуществляется с помощью двух боевых упоров ствола, заходящих в соответствующие проточки на внутренней поверхности кожуха-затвора. Отпирание происходит при опускании ствола на подвижной серьге. Ударно-спусковой механизм – курковый, одинарного действия, выполнен в виде единого легкосъемного модуля (впервые в мире). Предохранительных устройств нет, для относительно безопасного ношения пистолета с патроном в патроннике имелся предохранительный полувзвод курка, однако при изношенных частях УСМ падение пистолета с курком на полувзводе могло привести к случайному выстрелу. Прицел открытый, нерегулируемый, пистолеты пристреливались на дальность 25 метров. Щечки рукоятки – пластиковые или деревянные, с крупным вертикальным рифлением. В нижней части рукоятки имеется антабка для пистолетного ремня. Питание патронами – из отъемных однорядных коробчатых магазинов емкостью 8 патронов. Защелка магазина – кнопочная, расположена в основании спусковой скобы слева.
Компоновка пистолета классическая для систем с полусвободным затвором и качающимся стволом: возвратная пружина расположена под стволом на направляющем стержне. По израсходовании всех патронов в магазине затвор останавливается в заднем положении. Ось затворной задержки одновременно является осью серьги; она зафиксирована в рамке пластинчатой разрезной пружиной – чекой на правой стороне рамки. Коробчатый магазин вмещает восемь патронов. Кнопка защелки магазина расположена в основании предохранительной скобы. Пистолет имеет постоянные прицельные приспособления, рассчитанные на дистанцию 50 метров.
Пистолет имеет оригинальный ударно-спусковой механизм. Его первая характерная черта, сразу бросающаяся в глаза, – расположение всех его элементов в одной общей колодке, что, безусловно, повышает его эксплуатационные свойства и облегчает уход за оружием. В колодке УСМ расположены: шептало со своей пружиной, курок, боевая пружина и разобщитель. Длинный выступ в передней части колодки является отражателем. Необычно расположение спиральной боевой пружины внутри курка. Подобное положение позволило избавиться от такой детали, как толкатель курка, и несколько уменьшить габариты и упростить форму рамки (а именно рукояти) т.к. отпала необходимость в изыскании пространства для боевой пружины с толкателем. Курок, как было сказано выше, имеет боевой и предохранительный взводы. В положении на предохранительном взводе курок находится на расстоянии нескольких миллиметров от ударника. Выстрел с предохранительного взвода невозможен, так как нажатие на спусковой крючок и поворот шептала невозможны из-за глубокого выреза предохранительного взвода, в котором находится зуб шептала. Именно в положении на предохранительном взводе, а не иначе, следует держать оружие с патроном в патроннике, т.к. в противном случае существует опасность срыва курка с боевого взвода в результате удара или сильной вибрации и, соответственно, непроизвольного выстрела. Постановку на боевой взвод следует производить непосредственно перед стрельбой. Постановка с предохранительного на боевой взвод производится простым отводом курка назад до заскока зуба шептала за уступ боевого взвода.
2. Муфта ствола
3. Серьга ствола
6. Возвратная пружина
8. Упор возвратной пружины
9. Ударник
10. Его пружина
11. Удерживающий штифт ударника
12. Выбрасыватель
13. Спусковая тяга
14. Возвратная пружина спусковой тяги
15. Колодка УСМ
16. Боевая пружина
18. Шептало
19. Пружина шептала
20. Разобщитель
21. Затворная задержка
22. Пружина затворной задержки
23. Защелка магазина
24. Магазин
25. Щечки рукоятки
Рис. 48. Основные части пистолета ТТ
Для постановки пистолета с боевого взвода на предохранительный необходимо, придерживая курок, нажать на спуск и, когда курок соскочит с боевого взвода, позволить ему плавно повернуться до постановки на предохранительный взвод. Вообще надо заметить, что ТТ проектировался как военный образец для непосредственных участников боевых действий, а потому не предусматривалась необходимость ношения пистолета с патроном в патроннике (в боевых условиях заряжание оружия обычно производится непосредственно перед боем). Тем не менее отсутствие предохранителя является основным недостатком конструкции. При падении на курок существует опасность выстрела при поломке предохранительного взвода или зуба шептала. Спусковая тяга выполнена за одно целое со спусковым крючком; поворот шептала она осуществляет, воздействуя на него своей задней перемычкой. Затвор при движении назад своим скосом поворачивает разобщитель, который расцепляет спусковую тягу и шептало.
Неполная разборка пистолета осуществляется в определенной последовательности.
Извлечь магазин из рукоятки; отведя затвор назад, убедиться в отсутствии патрона в патроннике.
Вынуть затворную задержку. Для этого необходимо сдвинуть пружину затворной задержки назад (для этого удобно использовать ребро крышки магазина) до тех пор, пока она не освободит ось затворной задержки. Нажав на конец оси затворной задержки, отделить ее от рамки.
Движением вперед отделить от рамки затвор со стволом.
Отделить от затвора возвратную пружину с направляющим стержнем и упором. Отделить от затвора муфту ствола, повернув ее на 180°. Извлечь ствол из кожуха затвора.
Извлечь из гнезда рамки колодку УСМ.
Сборка пистолета производится в обратной последовательности.
Впечатления эксперта по стрельбе
Пистолет по своим параметрам неплохого качества и с хорошими показателями при стрельбе. Это в немалой степени (наряду с доступностью и распространенностью) способствовало его популярности среди преступников и бандформирований. Портят впечатление неудобная рукоять и балансировка, что затрудняет стрельбу в экстремальных ситуациях, когда необходимо быстро выхватить оружие, подготовить к стрельбе и стрелять из любого положения.
Понятие "современное", в отношении короткоствольного оружия, достаточно относительно, так как основные конструктивные решения, используемые в пистолетах и револьверах, появились на свет более 100 лет тому назад, и все, что сделано за это время, не более чем косметические усовершенствования классических схем. От такого оружия требуется высокая плотность огня в короткий промежуток времени и возможность повышенной маневренности. Поэтому неудивительно, что наряду с современными и суперсовременными образцами на практике до сих пор используются модели, разработанные в начале XX века.
Таким пример и является пистолет ТТ (Тульский, Токарева) образца 1930 года, заслуживший в войсках славу надежного и простого в обращении оружия. Пистолет ТТ, конечно, уже давно официально не состоит на вооружении, но это не значит, что его нельзя использовать, тем более что в криминальной среде такое оружие в большом ходу. Поэтому это оружие вполне подходит для некоторых специальных операций (это не домыслы, а реальные факты). У него даже есть два достоинства - это плоские габариты, допускающие скрытое ношение довольно мощного оружия и высокая пробивная способность пули, особенно со стальным сердечником, перед которой бессильны большинство мягких бронежилетов скрытого ношения.
Конструкция не лишена оригинальности: удобное расположение спускового механизма в отдельном блоке, боевая пружина, расположенная в курке. Все остальное - отсутствие самовзвода и предохранителя, малая емкость магазина, некоторая ненадежность конструкции - можно смело отнести к минусам ТТ, но эти выводы делаются исходя из современных требований. Из-за мощного патрона в пистолете применена система автоматики с коротким ходом ствола. Из-за ряда недостатков пистолет фактически должен был бы снят с вооружения, так как проиграл конкурс пистолету Воеводина, но этому помешало начало войны, на которой ТТ и завоевал свою славу, не меркнущую до сих пор.
Многие могут сказать, что причина этой славы - отсутствие реальной информации о зарубежных образцах, невозможность их сравнения и советская пропаганда того, что отечественное оружие - самое лучшее в мире, но это совсем не так. Чего бы стоил, к примеру, американский пулемёт М-60, если бы его не раскрутили во время войны во Вьетнаме? Сами американцы, которые очень любят давать названия любому оружию, назвали его "Свинья".
Сейчас пистолет ТТ имеет всемирную славу. Можно не сомневаться, что если бы он не был хорошим оружием, то не стоял бы до сих пор на вооружении многих стран мира и не занимал бы достойного места, рядом с автоматом Калашникова и пистолетом Стечкина в большой семье лучшего стрелкового оружия СССР и России.
Мне как большому поклоннику советского и российского оружия, хочется сказать несколько слов, по поводу попыток принизить характеристики и возможности нашего оружия и возвысить американские и европейские образцы вооружений.
Такие попытки имеют место даже там, где преимущества нашего оружия неоспоримы, например, в военном авиастроении. Побывав на МАКС-2003, я с удивлением обнаружил, что во время показательного полёта F-15 характеристики и возможности этого самолёта комментировал один человек, а полёты наших лётчиков - другой. Помню, как F-15 сразу со взлёта взмыл в небо, на большой скорости поносился перед публикой, закладывая виражи, которые сделали бы честь истребителю 3-го поколения, но никак не 4-го, к которому принято относить F-15 и так же невыразительно приземлился. Скажем прямо, что МиГ-29 тоже так может, и уж конечно Су-27, но это уже устаревшие самолёты. После полёта Су-30МКИ с изменяемым вектором тяги всё встало на свои места: когда самолёт делает петлю Нестерова на одном месте за 1,5-2 секунды или проходит мимо Вас на минимальной скорости 70 км/ч, выполняет колокол или зависает в воздухе, как вертолёт, сохраняя горизонтальное положение, да ещё в таком положении крутится на месте, Вы понимаете, что значит ВЫСШИЙ ПИЛОТАЖ. И в этом случае, любые попытки представить F-15, как чудо техники, будут несостоятельны.
Ещё один пример попытки раскрутить американское "чудо техники" - F-22 "Раптор". Наверное, многие помнят, как у нас показывали в новостях материалы о новом сверхскрытном истребителе ВВС США. Все ракеты у него расположены в фюзеляже, что, по словам американских инженеров, повышает его незаметность. Однако, всё бы хорошо: и малые размеры, и незаметность радарами (от наших ЗРК ещё никто не убегал, примером может служить С-75 ПВО Югославии и F-117 ВВС США, не говоря уже об С-300 и С-400), и ракеты не на внешних подвесках, но ракет то всего две, да и то класса "воздух - воздух". А такое вооружение - слабый аргумент для штатных истребителей даже Европы, не говоря уже о России (12 точек подвеса на Су-27). Да и стоимость одного F-22 зашкаливает за $200 млн. Даже в названии американцы просчитались. Действительно, с таким вооружением ему только ловить комаров, да давить тараканов ("Раптор". Проверено, насекомых нет).
Теперь мы видим, что если даже в военном авиастроении делаются такие попытки, то что говорить о стрелковом оружии, которое не так доступно обычному человеку, как анонс новостей или посещение авиасалона, где воочию можно увидеть наше оружие в действии. Оценивать можно только в сравнении, но вряд ли на какой-нибудь выставке стрелкового оружия, каждому посетителю дадут вдоволь пострелять из всех видов пистолетов, автоматов, пулемётов, не говоря уже о гранатомётах и ПЗРК.
Я не сторонник безоговорочного обожествления нашего оружия, но не могу терпеть, когда какой-то писака, в угоду и за вознаграждение или просто из предвзятости, старается втоптать в грязь то, чем гордились бы все граждане той страны, в которой было бы произведено такое оружие, как производилось и производится в нашей России. К сожалению, некоторые из нас ценят наше оружие, когда в его применении настаёт необходимость. Жалко смотреть на тех солдат, которые при ознакомлении с иностранными образцами оружия откладывают в сторону свой АК и с вожделением берут в руки М-16, только потому, что АК стоит 3000 рублей, а М-16 - 30000. Вдвойне обидно, когда узнаёшь, что во Вьетнаме американские солдаты выбрасывали свои М-16 и вооружались АК-47, захваченными у вьетнамцев.
Дело в том, что некоторые строки этой статьи (устройство, описание механизма) взяты мною из одной книги, которую я называть не буду из-за нежелания создавать антирекламу. Но остальное содержание статьи этой книги - это умаление достоинств нашего ТТ и восхваление американского Кольта. Это и заставило меня написать несколько абзацев. А теперь, если Вы хотите побольше узнать о пистолете ТТ, воспользуйтесь ссылками, расположенными ниже. Приятного чтения.
Тактико-технические характеристики
Год выпуска 1930
Калибр, мм 7,62
Длина, мм 195
Длина ствола, мм 116
Высота, мм 130
Масса без патронов, кг 0,85
Вес со снаряженным магазином, кг 0,94
Ёмкость магазина, патронов 8
Скорость полёта пули, м/с 420
Скоростерельность, выстр/мин 30
Прицельная дальность, м 50

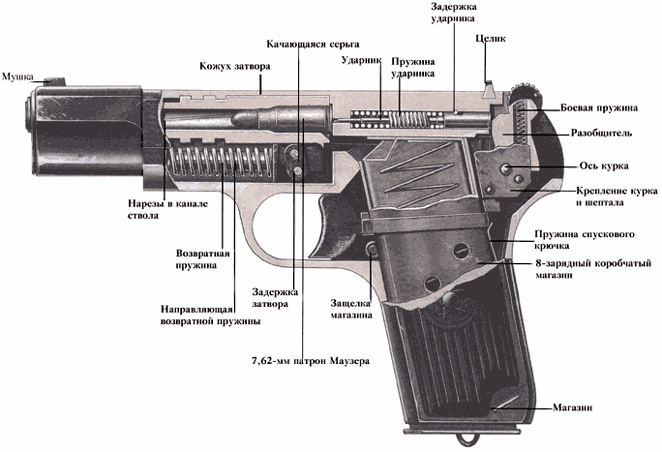

Конструкция пистолета Токарева ТТ
Пистолет ТТ в годы Великой Отечественной войны являлся основным личным оружием офицеров и генералов Советской Армии и был предназначен для ведения ближнего боя на дистанциях до пятидесяти метров.
Пистолет представляет собой самозарядное короткоствольное оружие, в котором подача и досылание патрона в патронник, запирание и отпирание канала ствола, извлечение из патронника и выброс стреляной гильзы осуществляются автоматически. Действие автоматики основано на известном принципе Браунинга, при котором инерционная масса отката образуется затвором, сцепленным со стволом при коротком его ходе. Стрельба из пистолета ведётся одиночными выстрелами. Питание патронами осуществляется из плоского коробчатого магазина, размещённого в рукоятке пистолета. Среди отечественных и зарубежных пистолетов ТТ отличается высокими пробивной способностью и убойной силой. Эти качества обеспечиваются за счёт мощного патрона и достаточно большой длины ствола.
Пистолет состоит из следующих частей и механизмов:
Рамка служит для соединения всех частей пистолета. Она состоит из собственно рамки и колодки ударно-спускового механизма. На рукоятке специальными закрепляющими деталями к планкам крепятся левая и правая щёчки. Между рукояткой и спуском крепится защёлка магазина, которая одновременно является ограничителем хода спускового крючка назад.
Подвижную часть пистолета составляют ствол с серьгой, затвор с направляющей втулкой и возвратной пружиной.
Ствол имеет прилив, в вырезе которого на оси помещается серьга ствола. В собранном состоянии в нижнее отверстие серьги вставляется стержень затворной задержки. В средней части ствола имеются два полукольцевых выреза для соединения с выступами затвора при запирании канала ствола. При откате ствол упирается в дно паза рамки, и по нему начинает скользить направляющая втулка с затвором.
Затвор - сухарный механизм для крепления направляющей втулки с отверстиями для ствола (вверху) и для наконечника возвратной пружины (внизу). В затворе монтируются ударник и выбрасыватель, которые крепятся штифтами. Затвор движется на рамке по её продольным выступам. Движение затвора назад ограничивается основанием направляющего стержня возвратной пружины. При накате движение затвора и ствола вперёд ограничивается упором серьги в стенку выреза прилива ствола, а удар при этом воспринимается стержнем затворной задержки.
Ударно-спусковой механизм состоит из спускового крючка, курка с пружиной, шептала с пружиной, оси и разобщителя. Разобщитель, дополнительно, выполняет роль предохранителя от выстрелов при неполностью запертом затворе, поскольку разъединяет сцепление тяги спуска с шепталом при неправильном положении затвора.
Прицельные приспособления, предназначеные для ведения прицельной стрельбы, состоят из мушки и целика. Крепление целика осуществляется в пазу затвора кернением. Пистолет пристреливается на двадцать пять метров.
Магазин служит для размещения восьми патронов. Состоит из коробки, подавателя с пружиной, крышки и вкладыша. На магазине имеются отверстия для указания количества патронов. Он вставляется в рукоятку и фиксируется там защёлкой, входящей в вырез на его правой стенке.
Затворная задержка удерживает затвор в заднем положении, размещается с левой стороны рамки. Стержень проходит через нижнее отверстие серьги ствола и фиксируется с противоположной стороны вилкообразной пружиной. После израсходования патронов подаватель своим зацепом надавливает на зуб затворной задержки, которая, поворачиваясь, останавливает затвор в заднем положении. Для возврата затвора вперёд необходимо либо нажать на гребень лопасти затворной задержки, либо отделить магазин и отвести затвор назад и отпустить.
Патроны, применяемые для ТТ
Патрон к пистолету ТТ имеет обозначение "7,62х25 мм". Это - общепринятое в Европе обозначение. Первая цифра определяет калибр, вторая - длину гильзы в миллиметрах. Необходимо отметить, что эти параметры не следует понимать буквально, поскольку на самом деле диаметр пули по нарезам больше, чем калибр, и составляет 7,85 мм, а длина гильзы может быть в пределах от 24,7 до 25,1 мм. Тем не менее это обозначение вполне конкретно характеризует патрон. В оружейной литературе могут встречаться и другие наименования этого патрона: .30 "маузер"; 7,62 мм "Токарев"; 7,62 мм "ток" и 7,63 мм "маузер".
Патрон для ТТ имеет ряд отличий от своего "прародителя": требование максимальной унификации - основного принципа советской военной промышленности - привело к доработке оригинального маузеровского патрона. Вместо маузеровского калибра 7,63 мм был принят русский - 7,62 мм, капсюль был заменён на револьверный, а для надёжного извлечения гильзы при стрельбе из автоматического оружия была увеличена проточка на гильзе для зацепа выбрасывателя.
Обычный патрон при стрельбе из ТТ обеспечивает начальную скорость полёта пули около 420 метров в секунду. Это является наибольшей скоростью при стрельбе обычными боеприпасами из пистолетов и револьверов. Такая высокая скорость даёт ряд преимуществ: прежде всего, траектория полёта пули настильна, что облегчает прицеливание при стрельбе на большие дистанции. Во-вторых, высокая скорость пули обеспечивает надёжную пробиваемость бронежилетов и касок.
Довоенные патроны имели гильзу, изготовленную из латуни, и пули со свинцовым сердечником, покрытым плакированной сталью. После 1951 года свинцовый сердечник пули был заменён на стальной, а для сохранения требуемой массы её длина была увеличена до 16,5 мм.
Останавливающее и пробивное действие ТТ
Гуманный принцип использования любого оружия - быстро и надёжно остановить противника, лишить его возможности продолжать агрессивные действия. Это качество оружия характеризуется, как принято говорить среди специалистов, "останавливающим действием пули", то есть величиной, определяющей временной интервал от момента попадания пули в организм до наступления шока и потери раненым способности оказывать сопротивление. Надёжной методики оценки останавливающего действия ещё никто не смог предложить, тем не менее, существуют методы, позволяющие с той или иной степенью точности определить пригодность патрона для решения этой задачи.
Останавливающее действие пули зависит не только от её калибра, скорости полёта и массы, но и от того, в какое место на теле человека она попала. Только при попадании в позвоночник или мозг обеспечивается стопроцентная вероятность мгновенного выхода жертвы из строя. Помимо этого, останавливающее действие напрямую зависит от глубины раневого канала, который, в свою очередь, зависит от величины удельной энергии и конструкции пули. Понятие "удельной энергии пули" широко используется в раневой баллистике. Она равна кинетической энергии пули, отнесённой к площади её поперечного сечения.
В 1935 году американский оружейный эксперт генерал Ю. Хатчер предложил формулу для расчёта относительного останавливающего действия (ООД) пули, которая широко используется и сегодня. Она учитывает конструкцию пули, её скорость и массу. Согласно этой формуле, пуля ТТ имеет ООД, равное 171. Для сравнения: величина ООД пуль патронов 9x19 мм и 11,43 мм равна 270 и 640 соответственно.
Методика расчёта останавливающего действия, предложенная французским учёным Жоссераном, учитывает только площадь пули и её кинетическую энергию. Их произведение даёт величину останавливающего действия. Считается, что показатель, равный 15, уже обеспечивает вывод противника из строя. Для пули ТТ эта цифра составляет 25, для пуль патрона 9х19мм и 11,43 мм - 32,7 и 44,1 соответственно.
В СССР существовал двоякий подход к этому вопросу: расчёт делался либо по минимально необходимой кинетической энергии (80 Дж), либо по минимально требуемой удельной энергии (1,5 Дж/мм2). Исходя из этого, калибр 5,6 мм (.22 "лонг райфл") уже оказывается более чем достаточным для использования подобного патрона в целях самообороны. Однако оба метода предполагали вовсе не быстрое лишение противника возможности сопротивления, а только нанесение ему ущерба, что рано или поздно не даст ему возможности продолжать схватку. Действительно, если противник находится от вас на расстоянии нескольких сотен метров, то вам безразлично, сколь долго он ещё будет активно действовать - пару секунд или несколько минут, всё равно он вряд ли сумеет ответить более точным выстрелом после ранения. Но если до противника - десять метров, а в руке у него - наведённый на вас пистолет или автомат, то каждое мгновение может оказаться для вас последним. Более того, величина удельной энергии является определяющей только для пробивной способности пули, но никак не для останавливающего действия. Для того же пистолета калибра 5,6 мм эта величина выше, чем для пистолета калибра 11,43 мм, имеющего дульную кинетическую энергию в пять - шесть раз большее.
В настоящее время за рубежом принято считать, что минимально необходимая глубина проникновения пули в ткани организма должна составлять не менее 35 сантиметров при максимально возможном диаметре раневого канала. Этому требованию пуля ТТ удовлетворяет полностью. Она внедряется в материал, моделирующий на испытаниях мягкие человеческие ткани, на 60-70 сантиметров. Однако второму условию, а именно возможности нанесения раневого канала максимального диаметра, цельнооболочечная пуля калибра 7,62мм не удовлетворяет.
Наиболее подходящим патроном, обладающим высоким останавливающим действием и используемым в целях самообороны, может стать боеприпас американской фирмы "Магсейф". Он обеспечивает глубокое проникновение в ткани и даёт впечатляющий разлёт поражающих элементов. Пуля представляет собой лёгкий контейнер с сотней дробинок, заключённых в тефлоновую оболочку, и разгоняющийся при выстреле до скорости 570-600 метров в секунду. Патрон достаточно дорогой - три доллара США, но за хорошее качество и надёжность во всём мире принято, соответственно, и платить. Недостаток останавливающего действия пули преодолим при использовании боеприпасов ручного снаряжения. Американская фирма "Old Western Scrounger" предлагает полуоболочечные пули калибра 7,62 мм для патрона 7,63мм "маузер" - аналога советского боеприпаса, которые, по своему действию, приближаются к пулям патрона 9x19 мм.
Можно не сомневаться, что появление на рынке оружия под патрон 7,62х25мм подтолкнёт производителей боеприпасов к тому, чтобы освоить выпуск патронов с пулями экспансивного действия. Патроны с такими пулями могут поставить пистолет ТТ на один уровень с лучшими мировыми "мэнстопперами" (так в США принято обозначать мощные пистолетные и револьверные калибры. Буквально переводится как "человекоостанавливатель"). Но лучше бы этого не происходило, поскольку патрон ТТ с его высокой энергией и экспансивной пулей станет крайне опасным.
Малый калибр пули и её высокая начальная скорость предопределяют высокое пробивное действие: она может пробить солдатскую каску навылет, слой воды толщиной более 120 сантиметров, войти в песок на 35 сантиметров, пробить 15 сантиметровый сосновый брус и поразить навылет большого медведя.
Высокоскоростной патрон "Токарева" всегда представлял собой серьёзную угрозу для полицейских многих стран мира. Полицейские Королевской полиции Гонконга надевают перед выходом на дежурство усиленные бронежилеты третьего класса А+, поскольку часто сталкиваются с преступниками, вооружёнными пистолетами ТТ китайского производства. Подобные бронежилеты многие так и называют: "токаревский жилет". Пуля пистолета калибра 10 мм "авто", дульная энергия которой составляет около 866 Дж (выше аналогичного показателя пистолета Токарева в 1,7 раза), пробивает только половину бронежилетов второго класса - "штатного" жилета в полиции США, тогда как "тэтэшная" пуля пробивает его насквозь. Секрет такой высокой пробивающей способности заключается в том, что удельная нагрузка (показатель, характеризующий количество кинетической энергии на площадь пули) у "тэтэшного" патрона калибра 7,62 мм почти в два раза превышает аналогичный показатель более мощных пистолетных патронов, но имеющих калибр 9-10 мм.
Эту особенность патрона ТТ американские стрелки научились использовать на охоте, стреляя из пистолета Токарева по животным, имеющим толстую кожу. Эта пуля делает аккуратное отверстие с минимальным поражением тканей, а не готовый бифштекс, как большинство современных боеприпасов класса "магнум".
Этот вопрос может показаться странным — действительно, если полистать нашу оружейную литературу, то может возникнуть впечатление, что о и его создателе Фёдоре Васильевиче Токареве мы имеем исчерпывающие сведения. Однако на самом деле всё не так просто, и в истории создания ТТ немало белых пятен.
Досконально изучить творчество Фёдора Васильевича Токарева мне удалось после третьего курса оружейно-пулемётного факультета Тульского механического института. Благодаря рекомендации заместителя декана факультета Маркова, мне и моему соседу по комнате в общежитии Владимиру Жарикову представилась возможность подработать на тульском заводе №536. Мы должны были в заводском музее перечистить все хранившиеся там образцы стрелкового и авиационного пулемётно-пушечного вооружения. На мою долю пришлась коллекция почти всех (включая опытные) токаревских самозарядных винтовок и пистолетов.
Классический вариант пистолета Браунинга обр. 1903 г.
Неполная разборка классического Браунинга обр. 1903 г.
Пистолет ТТ
Приводя в порядок эти образцы, я не мог не заметить, что бывший казачий есаул был прекрасным мастеровым и весьма изобретательным конструктором.
Эти качества Токарева подтверждаются, в частности, и тем, что на закате своей деятельности, работая в московском КБ авиационного и ракетного оружия А.Э.Нудельмана, где Фёдору Васильевичу была предоставлена возможности для продолжения оружейного творчества, он предпочёл заниматься совершенствованием изобретённого им панорамного фотоаппарата ФТ-2. Подвижный объектив этой фотокамеры позволял делать снимки на 35-мм фотоплёнке шириной не36 мм, как обычно, а130 мм!
«Браунинг 1903 г. К» и ТТ. Вид слева
«Браунинг 1903 г. К» и ТТ при неполной разборке
Но вернёмся к пистолету ТТ. Главный вопрос, возникающий по поводу этого оружия: «Что же в этом образце Фёдор Васильевич сделал сам, а что заимствовал?». Правомочность такой постановки становится очевидной после знакомства с 9-мм пистолетами Джона М. Браунинга образца 1903 г. Более того, сам собой напрашивается вывод, что это в чистом виде копия одной из Браунинговских моделей.
Пистолеты Джона Мойзеса Браунинга разработаны на основе его же собственного патента 1897 г. Наиболее типичными считаются следующие образцы пистолетов Браунинга: пистолет образца 1900 г. калибра 7,65 мм, пистолет образца 1903 г. калибра 9 мм и пистолет образца 1906 г. калибра 6,35 мм.
Последний образец не относится к оружию военного типа ввиду его малого калибра. К каждому из этих пистолетов одновременно был разработан и патрон. Одно время популярной была классификация этих моделей и соответствующих им патронов по номерам от одного до трёх. Первым номером обозначался патрон и пистолет калибром 6,35 мм, вторым калибром 7,65 мм и третьим калибром 9 мм.
В больших количествах пистолеты Браунинга производились в Бельгии на заводе «Fabrique Nationale d.Armes de Guerre S.A.» Herstal-Liege. Продукцию непосредственно бельгийского производства отличает стилизованная аббревиатура «FN» на обеих пластмассовых щёчках рукоятки.
Пистолеты состояли на вооружении армии и полиции многих стран. Модель 9-мм пистолета Браунинга образца 1903 г. активно использовалась и в России - ею вооружались сотрудники жандармерии.
Особенность 9-мм «Браунинга» образца1903 г. заключается в инерционном запирании канала ствола, хотя его патрон по баллистическому импульсу не намного уступает 9-мм патрону пистолета «Парабеллум» образца1908 г. Длина браунинговского патрона на1,5 мм короче парабеллумовского (28 мм против29,5 мм), но гильза длиннее на1,3 мм (20,3 мм против19 мм). По укоренившейся сейчас у нас практике этот патрон обозначается 9×20.
«Браунинг 1903 г. К» и ТТ. Вид справа
Пистолет имеет плавные внешние очертания и закрытое расположение курка, что делает его удобным и для карманного ношения. Курок помещается внутри задней части рамки и вращается на оси, которой служит стержень флажкового предохранителя. Боевая пружина пластинчатая, размещается она в задней стенке рукоятки и состоит из двух ветвей. Длинная ветвь действует на курок через ролик, который установлен на выступе курка, а короткая ветвь упирается в перемычку спусковой тяги. Ударник с пружиной расположены в сверлении кожуха-затвора. В затворе ударник удерживается поперечной шпилькой.
На одной оси с курком установлена колодка с двумя перьями, направляющими извлекаемую из патронника гильзу. Левое перо имеет зуб, служащий отражателем. В выступы обоих перьев снизу упирается очередной патрон. В колодке имеется сквозное сверление для прохода разобщителя. Точно такие же перья и аналогичное расположение отражателя и разобщителя мы видим на съёмной сборке куркового ударного-спускового механизма пистолета ТТ.
Спусковой механизм с разобщителем позволяет вести только одиночный огонь. Спуск выполнен заодно со спусковой тягой, тяга охватывает с обеих сторон магазин и движется в гнезде внутри рамки пистолета.
Задняя перемычка тяги действует на шептало, в этой же части над тягой находится разобщитель, опускающий тягу и выводящий её из зацепления с шепталом при откате затвора.
Предохранение от несанкционированного выстрела осуществляется флажковым предохранителем и автоматическим предохранителем, который освобождает шептало при сжатии рукоятки пистолета ладонью. Предохранителем от преждевременного выстрела служит разобщитель, не позволяющий спусковой тяге воздействовать на шептало до прихода затвора к крайнему переднему положению. Флажковый предохранитель может быть включён поворотом его насечённой головки вверх только при взведённом курке. При спущенном курке предохранитель не может быть повёрнут, что служит сигналом спущенного курка.
С помощью флажкового предохранителя осуществляется неполная разборка пистолета, для чего надо оттянуть кожух-затвор настолько, чтобы зуб предохранителя зашёл в вырез с левой стороны кожуха затвора. После этого ствол можно повернуть на 120 градусов и снять с рамки кожух-затвор со стволом, сдвинув их вперёд.
Магазин коробчатого типа ёмкостью на семь патронов с однорядным их расположением. Относительно небольшое, по современным воззрениям, число патронов в магазине объяснимо стремлением к компактному по высоте оружию. Магазин помещается внутри рукоятки и стопорится защёлкой снизу магазина. По израсходованию последнего патрона подаватель магазина поднимает зуб, расположенного с правой стороны рамки останова затвора. Зуб, заходя в вырез кожуха-затвора, останавливает его в крайнем заднем положении.
Пистолет «Кольт» обр. 1911 г.
Прицел постоянный, состоит из целика и мушки. Находятся они на кожухе-затворе.
Эта компановка пистолета, отличающаяся массивным кожухом-затвором, прикрывающим ствол по всей его длине, и с возвратной пружиной под стволом, над стволом или вокруг ствола защищены патентом от 1897 г. на имя Джона Мойзеса Браунинга. Расположение съёмного магазина в рукоятке Браунинг заимствовал у Гуго Борхардта. С тех пор подобная схема использовалась многими конструкторами.
При сравнении «Браунинга» 1903 г. с ТТ первое, что бросается в глаза, это их внешнее сходство, но внутри этих образцов немало отличий - совершенно разные механизмы запирания, существенно отличающиеся ударноспусковые механизмы (у «Браунинга» курковый закрытый, у ТТ курковый открытый и съёмный). Казалось бы, в такой ситуации говорить о слепом копировании Токаревым пистолета Браунинга не приходится. Но для подобных предположений всё же основания есть!
Мне удалось обнаружить в оружейном собрании технического кабинета Тульского ЦКИБ СОО очень необычный вариант «Браунинга» 1903 г., отличающийся от классического выведенным наружу курком. Назовём его условно «Браунинг обр. 1903 г. К».
«Браунинг обр.1903 г. К» может считаться чрезвычайно редким образцом, поскольку ни в отечественной, ни в зарубежной литературе он не описан. В оружейном собрании технического кабинета Тульского ЦКИБ СОО, где он числится под наименованием «Браунинг»1903 г.» По внешнему виду, габаритным и весовым данным этот пистолет совершенно аналогичен описанному выше образцу под патрон 9×20 мм, но отличается от него устройством ударно-спускового механизма, отсутствием автоматического предохранителя и флажкового предохранительного механизма.
Пистолет «Кольт» обр. 1911 г. при неполной разборке
На кожухе-затворе и рамке пистолета никаких заводских клейм и надписей нет. Клеймение имеется только на казённой части ствола в зоне гильзовыводного окна. Образец относится к классу оружия с инерционным запиранием канала ствола. Его ствол, возвратный механизм и сменный магазин на семь патронов взаимозаменяемы с вышеописанным пистолетом Браунинга образца 1903 г.
Для неполной разборки этого образца необходимо, отводя кожух-затвор и, пытаясь повернуть ствол, на ощупь найти положение, когда опорные выступы ствола выйдут из зацепления с рамкой пистолета и войдут в вырез кожуха-затвора.
Ударно-спусковой механизм пистолета представляет собой отдельный агрегат в виде колодки, в которой собраны курок с находящейся внутри его боевой пружиной, шептало с пластинчатой пружиной и разобщитель. После отделения кожуха-затвора этот агрегат отделяется от рамки пистолета.
Внешне агрегат и его детали неотличимы от аналогичных .
В тульском городском музее оружия имеется опытный пистолет, изготовленный Ф.В.Токаревым, который можно считать прообразом ТТ и который отличается от пистолета Браунинга только тем, что в нём использован 7,62-мм маузеровский патрон.
Таким образом, вполне определённо можно говорить о том, что изначально предполагалось полностью скопировать ТТ с редкой модификации пистолета Браунинга со съёмным курковым ударно-спусковым механизмом.
Пистолет Ф.В.Токарева обр. 1938 г.
Маузеровский патрон был Токаревым выбран лишь потому, что в конце 1920 г. по решению Арткома Артиллерийского управления РККА у немецкой фирмы DWM (с 1922 г. Berliner Karlsruhe Industriewerke - BKIW) купили лицензию на его производство. Однако этот боеприпас оказался слишком мощным для осуществления инерционного запирания. Для исправления положения Фёдор Васильевич в следующем варианте ТТ применил запирание канала ствола по образу и подобию пистолета «Кольт» образца 1911 г. - качающимся стволом, управляемым серьгой. Отметим, что «Кольт» образца 1911 г. разработан всё тем же Браунингом на заводах Кольта.
Напрашивается вопрос, почему Токарев, весьма изобретательный конструктор, пошёл на явное копирование при разработке такого в принципе простого оружия, как самозарядный пистолет? Всё в том же тульском музее оружия имеются его оригинальные образцы самозарядных винтовок конструктивно гораздо более сложные, чем ТТ. Так, например, его принятая на вооружение в1938 г. самозарядная винтовка СВТ-38 полностью оригинальна по конструкции. Это же можно сказать и о пистолете Токарева образца1938 г.
Ответ тут может быть только один. Конструктору просто приказали копировать определённый образец. Видимо, кто-то в советских военных верхах имел дело с «Браунингом»1903 г. и считал его идеальным пистолетом, который, в силу своей несложной конструкции, можно было бы легко выпускать на наших не очень в то время передовых оружейных заводах. По сути, задачей Токарева было не создание оригинального отечественного пистолета, а перестволение «Браунинга» под патрон отечественного производства 7,62×25. За основу взяли не самую распространённую модель пистолета, а его наиболее простую, хотя и редкую модификацию со съёмным ударно-спусковым механизмом. Но мощный боеприпас всё-таки заставил конструктора изменить в пистолете систему запирания.
Подобный вариант создания ТТ вполне вероятен, поскольку в советской оружейной истории нередки случаи, когда военные и политические руководители вынуждали конструкторов принимать технические решения, продиктованные их собственными пристрастиями.
Например, на том же ТТ Семён Михайлович Будённый настоятельно не рекомендовал Токареву применять автоматический предохранитель, блокирующий спусковой механизм, если пистолет выпущен из руки. И таки добился своего - на ТТ автоматического предохранителя нет!
Конструктор Сергей Гаврилович Симонов мне рассказывал, что Климент Ефремович Ворошилов настоял на замене на его карабине СКС простого и технологичного складного гранёного штыка, оксидированного в чёрный цвет, также складным, но клинковым и блестящим. Якобы пехота, атакующая с сияющими на солнце штыками, будет наводить ужас на противника. Поплевался Сергей Гаврилович, но совместно с техником своего КБ Вольхным Василием Кузмичем штык такой сварганили.
Лицевая и оборотная стороны визитки, подаренной при личном знакомстве автору статьи, Фёдора Васильевича Токарева 1903 г.
От редакции журнала «Оружие»
Обнаружение автором статьи, инженером-оружейником Дмитрием Ширяевым, новой, нигде не описанной модификации пистолета «Браунинг»1903 г. можно считать небольшой сенсацией. Более того, наличие «Браунинга» со съёмным курковым ударно-спусковым механизмом в техкабинете ЦКИБа подтверждается работающими там сотрудниками. Однако есть основания полагать, что его происхождение не так очевидно, как представляется автору статьи, а значит, и вопрос о копировании Токаревым этого образца не столь уж однозначен.
Поэтому редакция журнала обратилась к специалистам-оружейникам и историкам-оружиеведам с просьбой высказать в ближайших номерах нашего издания своё мнение о происхождении таинственного образца и о возможности копирования его Токаревым в ходе разработки пистолета ТТ.
Тактико-технические характеристики ТТ обр. 1933 года
УСМ - одинарного действия
Калибр, мм - 7.62x25мм ТТ
Длина, мм - 195
Высота, мм - 120
Ширина, мм - 28
Длина ствола, мм - 116
Нарезы - 4, правосторонние
Шаг нарезов, мм - 240
Масса без патронов, г - 825
Масса с патронами, г - 910
Ёмкость магазина, патр. - 8
Скорострельность, в/м - 30
Начальная скорость пули, м/с - 420
Прицельная дальность, м - 30-50
Усилие спуска при стрельбе с боевого взвода, Н, не более - 21
Пистолет ТТ (Тульский Токарев, Индекс ГРАУ - 56-А-132) - самозарядный пистолет, разработанный в 1930 году советским конструктором .
Пистолет ТТ был разработан в результате испытаний, проводившихся с середины 1920-х гг. с целью создания современного полуавтоматического оружия, которое должно было прийти на смену устаревшему револьверу и ряду зарубежных полуавтоматических моделей. Одним из самых популярных зарубежных образцов был тогда знаменитый Маузер С-96. В 1920-е гг. он закупался в больших количествах, и в Красной Армии по достоинству оценили его мощный 7,63-мм патрон. Под этот боеприпас и было решено создавать собственную модель.
Были испытаны несколько пистолетов разных конструкторов, и в конце концов выбор пал на модель оружейника Фёдора Токарева. В 1930-32 гг. было выпущено несколько тысяч экземпляров, однако полевые испытания выявили ряд недостатков. Токарев внёс в конструкцию необходимые изменения, и в начале 1934 года пистолет был принят на вооружение под названием ТТ-33 (7.62мм самозарядный пистолет Токарева образца 1933 года).
Как и предыдущая модель, ТТ-33 во многом напоминал самозарядный американский пистолет М1911 «Кольт» с использованием энергии отдачи и опускающейся казенной частью ствола, однако ТТ-33 все же был не просто копией: например, курок, боевая пружина и другие компоненты были объединены в модуль, который можно было извлечь через тыльную сторону рукоятки. Кроме того, внесли некоторые другие изменения (к примеру, запирающие выступы сделали вокруг всего ствола, а не только сверху).
За счет этого упростили производственный процесс и обслуживание пистолета в полевых условиях. Кроме того, увеличили длину боковых стенок магазина, которые входили теперь в патронник, снижая тем самым вероятность задержки патрона в случае легкой деформации магазина. В результате получилось практичное и прочное оружие, которое, как и прочие достойные образцы советского оружия, безотказно действовало даже в самых тяжелых условиях.
Он выпускался во всё возрастающих количествах вплоть до начала Великой Отечественной войны. К 22 июня 1941 года на вооружение Красной Армии поступило около 600 тыс. ТТ-33. В годы войны производство ещё более возросло.
В 1938 – 39 годах проводились работы по принятию на вооружение РККА более современного пистолета, однако в связи с началом войны они не были завершены. В 1942 году был создан, но серийно не выпускался вариант ТТ с двухрядным магазином повышенной емкости.
Немцы во Второй мировой войне активно использовали захваченные образцы оружия, среди них были и пистолеты, захваченные в советских арсеналах в начальный период войны. ТТ-30 и ТТ-33 были направлены на вооружение германских армейских частей и подразделений, а также в наземные части ВВС под обозначением «Pistole 615(R)». Использование трофейных пистолетов объяснялось тем, что советский 7,62-мм патрон обр. 1930 года типа П был практически идентичен германскому , который мог быть в свою очередь использован в двух типах советских пистолетов.
К 1945 году ТТ-33 практически полностью сменил револьвер Нагана на вооружении боевых частей Красной Армии. По мере распространения советского влияния расширялась и зона распространения и производства пистолета ТТ.
В 1946 году ТТ был немного модифицирован, что позволило снизить его себестоимость. Внешнее отличие послевоенных образцов состояло в том, что у них на кожух-затвор наносилось мелкое рифление вместо вертикальных полукруглых пазиков у довоенных. Производство пистолета в СССР продолжалось примерно до 1952 года, когда на вооружение был принят .
Однако ТТ продолжал использоваться в Советской Армии вплоть до 1960-х, а в милиции - до 1970-х годов. Всего в СССР было выпущено примерно 1700000 пистолетов ТТ.
Кроме того, в конце 1940-х – 1950-х годах СССР передал документацию и лицензии на производство ТТ ряду стран-союзников, а именно Венгрии, Китаю, Румынии, Северной Корее, Югославии. В этих странах пистолеты ТТ производились как для вооруженных сил, так и для экспорта и коммерческой продажи.
На его базе были созданы разные модели, по сути являвшиеся копиями. Так, Польша выпускала ТТ-33 для собственных нужд и экспорта в ГДР и Чехословакию, Югославия производила пистолет для себя и других стран под обозначением М65, в Китае пистолет выпускали под обозначением «тип 51», а в Северной Корее его назвали М68.
Наиболее вдумчиво к копированию подошли в Венгрии, где внесли в конструкцию несколько изменений и переделали её под 9-мм патрон «Парабеллум». Результат получил обозначение «модель 48», а экспортный вариант для египетской полиции – «Тикагипт».
Экспортные варианты могли иметь иной калибр , а также не автоматический предохранитель той или иной конструкции. В Китае и Югославии пистолеты на базе ТТ производятся до сих пор.
В 90-е годы ТТ стал популярен среди киллеров. Ему даётся несколько основных объяснений: мощность патрона, позволяющая пуле легко пробивать преграды и лёгкие бронежилеты, а также дешевизна и лёгкость приобретения (на чёрном рынке оружия в большом количестве присутствовали ТТ, краденные с военных складов стран бывшего СССР), позволявшие без значительных расходов использовать пистолет однократно и бросать на месте преступления, избегая таким образом риска задержания с оружием и предъявления доказательств, связанных с его предыдущим использованием. Помимо этого, подавляющее большинство пистолетов ТТ не имели отстрелянных образцов в пулегильзотеке МВД, что значительно осложняло проведение оперативно-розыскных мероприятий в случае совершения преступлений.
В ТТ использовалась отдача ствола с коротким ходом. Система Браунинга с качающейся серьгой, заимствованная у пистолета Кольт М1911, была модифицирована, чтобы упростить производство. Спусковой механизм не имел ручного предохранителя. Нежелательному выстрелу препятствовали только разъединитель и вырез для постановки курка на предохранительный взвод.
УСМ одинарного действия, курковый с открытым курком, выполнен в виде отдельного легко съемного модуля для упрощения неполной сборки-разборки. Несколько лет спустя швейцарский оружейник Шарль Петтер применил такую же схему во французском пистолете «Модель 1935». Стальной магазин содержал 8 патронов. Специальных предохранительных устройств пистолет не имеет, предусмотрена лишь постановка на предварительный взвод. Достоинства пистолета - простая и надежная конструкция и мощный высокоскоростной патрон, обеспечивающий сравнительно высокие точность и эффективную дальность стрельбы, а также проникающее действие пули.
Фиксированные мушки были пристреляны на заводе под дистанцию стрельбы в 25 метров. Меткость стрельбы из пистолета обеспечивается за счет низкого расположения оси канала ствола по отношению к рукоятке для уменьшения плеча отдачи, снижения скорости отдачи за счет применения массивного кожуха-затвора, а также за счет приближения центра тяжести оружия к рукоятке.
Щечки рукоятки – пластиковые или (в годы войны) деревянные, с крупным вертикальным рифлением. В нижней части рукоятки имеется антабка для пистолетного ремня. Питание патронами – из отъемных однорядных коробчатых магазинов емкостью 8 патронов. Защелка магазина – кнопочная, расположена в основании спусковой скобы слева.
ТТ отличается простотой конструкции и в силу этого - невысокой себестоимостью производства и лёгкостью в обслуживании.
У него высокая пробивная способность пули (пробивает стальную каску с 50 м), существенная кинетическая энергия пули (немногим менее 500 Дж) при настильной траектории и достаточная для подобного оружия эффективная меткость. ТТ является плоским пистолетом, удобным для ношения, в том числе и скрытого. Однако в ходе эксплуатации проявились и недостатки.
Серьёзным недостатком является отсутствие полноценного предохранителя. Из-за этого происходили многочисленные несчастные случаи, и даже в «Настольной книге следователя» существовала главка, в которой рассматривался типичный «самострел» ТТ от удара (дабы отличить подлинно случайное происшествие от инсценированного преступником). К сожалению, после этой массы несчастных случаев вследствие падения заряженного пистолета в МВД было приказом запрещено носить пистолет с патроном в патроннике.
Ещё одним недостатком является плохая фиксация магазина, что в боевых условиях нередко приводило к обезоруживанию стрелка. Эргономика ТТ вызывает много нареканий по сравнению с более современными конструкциями. Угол наклона рукоятки невелик, щёчки рукоятки толстые и грубые.
Некоторые авторы полагают, что пуля, выпущенная из пистолета ТТ, не обладает достаточным останавливающим действием ввиду высокой скорости и относительно небольшого диаметра. Другие считают, что сам термин «останавливающее действие» не имеет смысла, а тяжесть ран, наносимых ТТ, вполне достаточна для поражения противника.
Тем не менее при стрельбе в помещениях следует помнить о возможном рикошете, а в городских условиях - о высокой настильности боеприпаса, что может создать ненужные проблемы при нарушении правила «перед стрельбой ясно видеть обстановку впереди мишени и позади неё». Частично компенсировать недостатки стандартного патрона ТТ позволяют патроны с экспансивными (то есть раскрывающимися, подобно цветку, при попадании в цель) пулями. Но такие патроны запрещены для военного применения, а в некоторых странах - и для самообороны.
В силу указанных негативных факторов ТТ мало подходит в качестве современного оружия самообороны и милицейского оружия.
Взаимодействие частей и механизмов при стрельбе
В исходном положении снаряжённый магазин вставлен в рукоятку пистолета, курок находится на предохранительном взводе. Для производства первого выстрела взводится курок, затвор отводится в крайнее заднее положение и резко отпускается.
Под действием возвратной пружины затвор движется вперёд, захватывает и продвигает патрон в патронник, входит в сцепление со стволом и в переднем крайнем положении запирает канал ствола. Пистолет готов к первому выстрелу.
При нажатии на спуск пусковая тяга надавливает на выступ шептала и поворачивает его, вызывая расцепление с курком, который, под действием боевой пружины, поворачивается и ударяет по ударнику - происходит выстрел. Образовавшиеся пороховые газы, действуя на дно гильзы, вызывают откат затвора. Удерживаемый выступами в пазах ствол движется вместе с затвором, постепенно опускаясь под действием серьги вниз.
К тому времени, когда давление пороховых газов упадёт до безопасного значения, подвижная сцепленная система "затвор-ствол" пройдет около трёх миллиметров, и ствол выйдет из зацепления с затвором. Пройдя ещё немного вперёд и опустившись, он ударяется о рамку пистолета и останавливается. Затвор вместе с удерживаемой выбрасывателем в передней чашечке гильзой продолжает движение назад. При встрече с отражателем гильза выбрасывается. Взводится курок и заходит за боевой взвод.
Одновременно затвор своим скосом утапливает разобщитель, расцепляя тем самым шептало и спусковую тягу. Шептало, свободно поворачиваясь, заходит за боевой взвод и задерживает курок во взведённом положении. Следующий выстрел возможен только после повторного нажатия на спуск. Выстрел произойдёт лишь после полного запирания канала ствола, когда разобщитель может подняться в соответствующую выемку затвора и позволит спусковой тяге стать перед шепталом.
Работа механизмов пистолета ТТ в момент выстрела
При движении затвора вперёд он захватывает верхний патрон из магазина и досылает его в патронник. Для направления патрона в патронник служат скосы передней вилки колодки ударно-спускового механизма и скос на казённом срезе канала ствола.
При подходе затвора к стволу начинается их совместное движение и поворот казённой части до полного сцепления выступов. При крайнем переднем положении подвижной системы "затвор-ствол" разобщитель поднимается в выемку затвора, позволяя спусковой тяге сцепиться с шепталом. Пистолет готов к очередному выстрелу.
В пистолете нет управляемого рукой предохранителя или рычага, снимающего курок с боевого взвода. Для предотвращения случайного выстрела курок имеет предохранительный взвод. Постановка курка в предохранительное положение осуществляется его поворотом на несколько градусов. Зуб шептала при этом заскочит за предохранительный взвод курка.
В этом состоянии невозможно произвести нажатие на спуск и взведение затвора. При постановке курка на предохранительный взвод из взведённого положения необходимо, удерживая курок, нажать на спуск и плавно вернуть курок в не взведённое положение и, отпустив курок, вновь плавно взвести его до постановки на предохранительный взвод.
Советские послевоенные ТТ
До сих пор пистолет ТТ послевоенного производства состоит на вооружении частей ВОХР и нерегулярных формирований некоторых стран СНГ.
Ресурс этих пистолетов, произведённых в сороковых и пятидесятых годах, давно исчерпан, поэтому они чрезвычайно ненадёжны. Обычный дефект? перекос патрона и его утыкание.
Ранее для спортивных стрельб использовались штатные армейские пистолеты, поскольку, по условиям соревнований, не допускалось внесение конструктивных изменений и доработок. На базе пистолета ТТ конструктором Севрюгиным в пятидесятые годы были созданы две модели спортивных пистолетов: Р-3 и Р-4. Пистолет Р-3 имел свободный затвор и стрелял патронами калибра 5,6 мм.
Для модели Р-4 была разработана приставная кобура - приклад, которая крепилась к задней части рукоятки. В большинстве случаев стрелки "дорабатывали" до разрешённого правилами соревнований усилия на спусковом крючке, равном полутора килограммам.
Использование приклада при стрельбе из Р-4 позволяет обеспечивать достаточно высокую эффективность огня на дистанциях, значительно превышающих обычные 25-50 метров, предусмотренные для личного оружия.
Широкое распространение ТТ получил в зарубежных странах. В начале девяностых годов этот пистолет вновь вернулся домой: тысячи ТТ, в основном китайского производства, лавиной хлынули на российский оружейный рынок.
| Таблица превышения (понижения) средней траектории при стрельбе из пистолета, приведённого к нормальному бою на 25 м. | ||||
|---|---|---|---|---|
| Дистанция, м | Превышение (понижение), см | Радиус круга с центром в СТП вмещающего | ||
| С превышением средней точки попадания (СТП) на 12,5 см выше точки прицеливания | С совмещением СТП c точкой прицеливания | 100 % пробоин (R100), см | 50 % пробоин (R50), см | |
| 10 | +5,4 | +0,4 | 3,5 | 2,0 |
| 15 | +8,0 | +0,5 | 5,0 | 3,0 |
| 20 | +10,4 | +0,3 | 6,5 | 4,0 |
| 25 | +12,5 | 0 | 7,5 | 4,5 |
| 30 | +14,7 | - 0,3 | 9,0 | 6,0 |
| 40 | +18,7 | - 1,3 | 12,0 | 7,0 |
| 50 | +21,8 | - 3,2 | 16,0 | 8,0 |
Примечания к таблице.
Со знаком «+» указано превышение траектории над точкой прицеливания, со знаком «-» - понижение.
Травматическая версия
На базе пистолета существует его травматические варианты под названием ТТ-Лидер и MP-81, поставляющиеся на гражданский рынок как оружие самообороны.
Разборка и сборка пистолета ТТ
Самозарядные пистолеты - изделия тонкой механики и технологии. Для обеспечения надёжной работы надо знать их устройство, уметь распознавать первые признаки надвигающегося технического недуга. Важным и обязательным шагом в этом направлении является овладение навыками разборки и сборки оружия. Разборка пистолета подразделяется на неполную (частичную) и полную.
Неполная разборка производится в целях технического обслуживания пистолета, его осмотра и смазки. Полная разборка требуется значительно реже, но она обязательна в тех случаях, когда пистолет побывал в особых условиях, - попал в воду, угодил в грязь, длительное время находился в разного рода средах повышенной агрессивности.
Первое необходимое правило выполнения этой операции - выбор чистого и удобного места. Лучше всего для этого подходят гладкий стол, широкая скамья, ровная подстилка. В ходе полной разборки необходимо соблюдать аккуратность и порядок: части и механизмы класть в последовательности разборки, обращаться с ними осторожно, не допускать резких ударов. При сборке обращать внимание на нумерацию частей - перепутывание с деталями других пистолетов, даже той же системы, недопустимо.
Неполная разборка
1. Нажав на кнопку защёлки магазина извлечь магазин из рукоятки пистолета (ил. 1).
2. Снять пистолет с предохранительного взвода, для чего взвести курок (ил. 2), отвести затвор назад
и проверить, нет ли патрона в патроннике (ил. 3).
3. Отпустить затвор, плавно спустить курок.
4. Вынуть затворную задержку: для чего концом крышки магазина
сдвинуть назад пружину затворной задержки и за выступ отодвинуть еёназад таким образом, чтобы она освободила ось затворной задержки (ил. 4) (при этом пружину не снимать, а оставить на стойке), затем,
нажав на выступающую часть оси затворной задержки, извлечь её из рамки (ил. 5).
5. Снять затвор со стволом, для чего придерживая возвратную
пружину сдвинуть затвор по пазам рамки вперёд.
6. Вынуть возвратную пружину вместе с направляющим стержнем и наконечником из затвора (ил. 6).
7. Повернув на 180° направляющую втулку вынуть её затвора вперёд (ил. 7).
8. Повернуть затвор так, чтобы опорные выступы затвора вышли из кольцевых проточек ствола
и ствол несколько сместился вперёд; наклонив серьгу вперед, вынуть ствол (ил. 8).
9. Снять колодку ударно-спускового механизма (ил. 9).
Практика эксплуатации пистолета внесла свои коррективы в порядок разборки-сборки пистолета.
Так, для исключения деформации возвратной пружины при разборке, перед отделением затворной задержки обычно отделяется направляющая втулка, для чего шомполом утапливается наконечник возвратного механизма (ил. 10), направляющая втулка поворачивается на 180° и снимается со ствола (ил. 7), а придерживаемый рукой возвратный механизм медленно разгружается (ил. 11).
После этого отделение затворной задержки происходит без малейших усилий.
Неполная разборка пистолета закончена.
Сборка пистолета производится в обратном порядке.
Для соединения ствола с затвором ствол необходимо вкладывать в затвор, откинув серьгу назад. При установке затвора на рамку следует утопить колодку УСМ так, чтобы она не препятствовала свободному движению затвора. Для крепления затворной задержки отведите затвор немного назад, чтобы совпало отверстие в серьге ствола с отверстием в рамке.
Перед полной разборкой необходимо произвести неполную разборку пистолета. Далее разборка осуществляется следующим образом:
Разобрать колодку УСМ:
1. Отведя курок назад, выбить ось шептала и извлечь шептало и разобщитель.
2. Стержнем разобщителя вытолкнуть ось курка и отделить его вместе с пружиной. Необходимо удерживать пружину и следить за тем, чтобы в момент ослабления нагрузки она не вылетела.
Разобрать рамку:
1. Длинным пером колодки УСМ повернуть хвост закрепляющей планки левой щёчки и, надавив на неё изнутри, отделить. То же самое повторить и с правой щёчкой.
2. Нажать на задержку крышки вверх и, надавив изнутри, отделить от крышки спусковую пружину и защёлку.
3. Нажатием на разрезную головку чеки защёлки магазина вытолкнуть её из основания и рамки. Отделить основание от рамки и извлечь пружину защёлки магазина от чеки.
4. Извлечь спусковой крючок из гнезда рамки, двигая его вперёд.
Разобрать возвратную пружину:
1. Отделить направляющий стержень от возвратной пружины.
2. Отделить наконечник от возвратной пружины, поворачивая его в разные стороны.
1 – ударник,
2 – пружина ударника,
3 – разрезная ось." rel="lightbox">
Разобрать затвор:
1. Выбить штифт ударника и вынуть ударник с пружиной.
2. Повторить подобную операцию с выбрасывателем.
Разобрать магазин:
1. Утопить заострённым концом спички или шпильки задержку крышки магазина, сдвинуть её вперед и, удерживая задержку с пружиной, снять крышку.
2. Извлечь пружину с подавателем.
Полная разборка пистолета закончена.
1. Магазин. 2. Затворная задержка.
3. Затвор с прицельными приспособлениями, выбрасывателем и ударником и их пружинами.
4. Возвратный механизм (пружина, направляющий стержень и наконечник).
5. Ствол ссерьгой. 6. Направляющая втулка.
7. Колодка ударно-спускового механизма с курком, боевой пружиной, шепталом и его пружиной и разобщителем.
8. Рамка со спуском испусковой пружиной, защёлкой магазина и щёчками" rel="lightbox">
Сборку пистолета после полной разборки производить в обратном порядке. При сборке магазина после вкладывания подающей пружины на неё накладывается задержка загнутым концом наружу и вперёд.
Нажимая на неё, задержку следует утопить вровень с нижним краем магазина и, удерживая её в таком положении, надвинуть на магазин крышку. После сборки необходимо проверить работоспособность пистолета.
Эксплуатацию нового пистолета необходимо начинать с тщательного удаления консервационной смазки, разобрав все разъёмные соединения деталей пистолета и особо удалив её из канала ударника, в противном случае при отрицательных температурах это приведёт к осечкам,
- ресурс пистолета превышает 6000 выстрелов при самом интенсивном режиме стрельбы (96 выстрелов подряд - 12 снаряжённых магазинов, и последующее охлаждение в воде или на воздухе до температуры окружающей среды);
- каналы стволов пистолетов ТТ не хромированы, поэтому следует особое внимание уделять их чистке во избежание коррозии;
- запрещается производить холостые спуски курка без учебного патрона или стреляной гильзы в патроннике во избежание поломки разрезной оси ударника, спуск курка с боевого взвода производить плавно, придерживая.
- 172373 просмотра
