По своему функциональному назначению патрон для лампочек представляет собой особый элемент, при помощи которого осуществляется фиксация источника освещения внутри прибора, подключенного к сети. Любые ремонтные работы, связанные с монтажом электрической техники, требуют обязательного выполнения расчетов производительности проводки в помещении. Эти мероприятия зачастую напрямую связаны с пожеланиями хозяина относительно проектирования, учитываются и дизайнерские проекты. Так, для создания оригинального по своему оформлению жилища может потребоваться установка различных по типу осветительных приборов, что неизбежно повлечет за собой необходимость монтажа различных патронов. Поэтому следует разобраться, как подключить патрон для лампочки правильно, то есть с соблюдением всех правил безопасности.
Из чего состоит патрон?
В процессе работы с электричеством очень важно не забывать о четко регламентированных правилах, способных не только обеспечить оборудованию нормальную работу, но и сохранить здоровье владельцам жилья.
Поэтому, прежде чем размышлять на тему того, как установить патрон для лампочки, нужно твердо запомнить несколько обязательных условий:
- во-первых, сам элемент и монтируемая в него лампа должны соответствовать друг другу. Это значит, что цоколь осветительного прибора должен быть подходящим;
- во-вторых, не стоит забывать о периодической замене электрического оборудования, что и объясняет необходимость подключения лампы непосредственно в патроне, а не напрямую от сети.
Принцип устройства этого элемента является следующим: посредством особого винта один из проводов крепится к боковому контакту, а другой с помощью такого же винта присоединяется к центральному.
Основными составляющими этой детали являются гильза, корпус и центральный контакт. Все они зафиксированы на изоляторе.
Типы патронов для осветительных электроприборов
Не секрет, что патрон для лампочек может иметь любую конфигурацию, вследствие чего существует разделение этого элемента на 4 больших категории.
- Патрон с резьбой, имеющий диаметр 27 мм. Чаще всего применяется в типовых квартирах и частных домах, так как такой образец оснащен самым обычным цоколем и подходит для стандартного источника освещения.
- 14-миллиметровый резьбовой патрон. Используется данный тип в приборах, оборудованных небольшими по размеру Такое освещение обычно является зональным, то есть не общим, поскольку радиус действия подобного оборудования не является большим.
- Патрон с диаметром, равным 40 мм. Основные лампы для таких образцов - крупногабаритные модели с большой мощностью (500 Вт и более). Сфера применения подобного оборудования - наружное освещение (улицы, дороги).
- Особый тип, именуемый байонетным, отличается стойкостью даже к самым сильным вибрациям. Такие элементы очень часто применяются для транспорта, кроме того, от иных резьбовых образцов они отличаются тем, что не вкручиваются по стандартному принципу, а вставляются, так как в связи с большими нагрузками и вибрацией стандартный патрон может элементарно выпасть.
Технические особенности различных ламповых патронов
Важно отметить, что патрон для лампочек может быть различным не только по своему типу, но и в соответствии с особенностями конструкции. Поэтому, согласно такому параметру, можно выделить несколько разновидностей, таких как подвесные (применяются для помещений с высоким уровнем влажности), оснащенные особым механизмом крепления, прямые, наклонные и другие.
Отличаются между собой и корпусы патронов. Так, наиболее популярными являются образцы, выполненные из пластмассы или фарфора (более стойко переносят воздействие высоких температур).
Разборка лампового патрона
Для того чтобы аккуратно разделить оборудование на составные части, необходимо, во-первых, выкрутить верхний фрагмент прибора так, чтобы была видна его основа из керамики, которая, в свою очередь, соединена с контактами. Затем эту деталь нужно достать и отсоединить ото всех примыкающих к ней элементов.
Очень важно понимать, как патрон для лампочек взаимодействует непосредственно с проводом. Подключение оборудования к стационарному выключателю обязательно должно сопровождаться соединением фазового кабеля с центральным контактом. После этого важно убедиться в том, надежно ли работает полученная система. Для этого требуется приложить источник света цоколем, чтобы понять, что полученный в результате сборки контакт подгибается на расстояние не менее 2 мм. Завершается сборка всего элемента накручиванием корпуса в виде цилиндра.
Замена патрона
Крайне важно помнить, что установка патрона для лампочки должна проходить при строгом соблюдении техники безопасности.
Прежде всего, нужно обесточить щиток, то есть отключить в нем те автоматы, которые отвечают непосредственно за освещение. После этого обязательно необходимо снять прибор освещения, в котором установлена лампочка с неисправным патроном. Делать это нужно всегда, чтобы избежать потенциального риска вреда здоровью.
После снятия светильника можно приступать к разборке патрона, процесс которой был описан выше.
Как правило, крепление этого элемента лампочки приходится на трубку из металла. Подобный тип фиксации является наиболее популярным, так как с его помощью можно не только придать всей конструкции наибольшую прочность, но и воплотить в жизнь многочисленные дизайнерские решения благодаря способности такого механизма выдерживать большую нагрузку, которая приходится именно на металлическую трубку. Кроме того, эта деталь может быть оснащена различными гайками, что позволяет фиксировать на светильнике самые разные плафоны и декоративные абажуры.
Если находящиеся внутри провода значительно устарели, их также рекомендуется заменить. Сделать это нетрудно, достаточно лишь достать из трубки старые кабели, а на их место протянуть новые.
Заканчивается работа сборкой патрона в обратном порядке. Здесь особо важно проявить аккуратность, так как любое, даже минимальное повреждение изоляции может стать причиной возникновения коротких замыканий.
Возможный ремонт патрона для лампочки
Задумываясь над тем, как сделать патрон для лампочки своими руками, хозяева могут столкнуться с рядом проблем, связанных либо с трудностями установки, либо с элементарным отсутствием опыта подобной работы. Тем не менее бывают ситуации, когда крайне необходимо выполнить демонтаж или ремонт установленного оборудования. К примеру, источник света начинает работать с меньшей мощностью, появляется специфический звук (жужжание), а иногда и запах гари.
При возникновении любой из этих проблем нужно выкрутить прибор и тщательно изучить его патрон. Если его контакты приобрели черный цвет, то достаточно будет просто их зачистить.
Случается и так, что при выкручивании лампочки из светильника колба может отклеиться от цоколя. Для исправления этой проблемы правильнее всего будет до конца выкрутить основание, сняв при этом корпус патрона. Сделать это можно как вручную, так и с помощью, например, плоскогубцев.
Так или иначе, но качественный ремонт требует полной разборки патрона и проверки всех его соединений. При соблюдении всех вышеописанных правил осветительное оборудование прослужит долго и не будет беспокоить хозяев частыми поломками.
Патрон для лампочки - промежуточный элемент, используемый для удобного и надежного соединения электропроводки и лампы. Нередко к нему крепят различные декоративные элементы современных люстр и светильников.
Устройство
Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели E-серии с резьбой Эдисона. Есть три основных элемента - наружный корпус в форме цилиндра, куда крепятся металлическая гильза с резьбой Эдисона, донышко и керамический вкладыш.
Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Чтобы повысить безопасность при эксплуатации, на центральный контакт цоколя подают фазу, что уменьшает вероятность соприкосновения с фазой.
Патроны G-серии характеризуются тем же принципом работы, но имеют более простую конструкцию и используют иной метод передачи тока на цоколь.
Маркировка
В соответствии с ГОСТ изделия с резьбой Эдисона делятся на три основные типа - E14, E27 и E40. Первые называются «миньонами» и используются в СВЧ-печах, морозильных камерах, вторые - в светильниках, последние - при организации уличного освещения. Принцип действия везде одинаков, а отличия связаны с дизайном и габаритами.
На корпусе патронов имеется маркировка. При расшифровке можно узнать характеристики изделия. E14 устанавливают в приборах с током потребления не более 2 А и мощностью до 440 Вт, E27 – до 4 А (880 Вт), E40 - до 16 А (3500 Вт). Каждая модель рассчитана на переменный ток напряжением 250 В.
Разновидности по способу установки
Фактически способ установки - то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.
Резьбовое соединение - классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.
Есть третий вариант - комбинированные приборы с цоколем GU10, используемые в современных люстрах. Сначала лампочка вставляется в патрон, затем закручивается в замке до упора. Элементы с поворотно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим/постоянным механическим воздействиям, включая вибрации.
Разновидности по типу цоколя
Выбор цоколя зависит от используемых лампочек:
- Практически для всех экономок, люминесцентных и обычных ламп применяют тип E27 с традиционным резьбовым соединением. Патрон подходит для светодиодных приборов бытового пользования и ряда галогенок.
- Небольшие лампочки могут эксплуатироваться с патронами типа E14 (миньонами). Число в маркировке указывает на диаметр - в данном случае 14 мм.
- G-патроны - изделия, использующие штырьковое крепление. Подходят для экономок и галогенок с такой же конструкцией.
Как подключить патрон для лампочки
Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов - разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.
Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.
Обыкновенный электрический
Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина - к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию - через него поступает ток на основной контакт.
При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.
Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.
К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.
Патрон с клеммами
При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.
Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.
Обратите внимание! Основной недостаток изделия с клеммами - невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях.
Безвинтовой электрический
Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона - обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.
Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии.
Изделия характеризуются простым и быстрым подключением - зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.
Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.
Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.
Как подключить розетку к электрическому патрону
На первый взгляд подключение розетки к электрическому патрону - процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.
Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность - в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.
Способы крепления
В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 - M10.
За токоподводящие провода
Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.
Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.
На трубке
Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.
Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.
Втулкой
Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.
Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.
Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.
С безвинтовыми контактными зажимами
Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.
Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.
Ремонт электрических патронов
Электрические патроны E и G серий отличаются между собой и по возможности технического обслуживания. Если первые ремонтируются, в большинстве случаев при поломке вторых требуется замена патрона в люстре.
Ремонт разборного электрического патрона Е27
Причиной частого перегорания лампочек, изменения яркости при эксплуатации осветительных приборов может быть поломка электрического патрона. На это указывают и посторонние звуки, слышимые при включении изделия.
Выкрутите лампочку из цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их нужно не просто зачистить, но и разобраться в первопричине. Часто образованию почернения предшествует плохой контакт в точке соприкосновения патрона и электрических проводов.
Разберите патрон, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и зачистите контактные пластины. В некоторых случаях для лучшего соприкосновения пластины нужно подогнуть в направлении цоколя лампочки.
Нередки случаи, когда при попытке выкрутить лампочку из патрона колба отклеивается от металлического цоколя и последний остается внутри. Если это произошло, разберите корпус и дно, чтобы вытащить цоколь лампочки. Другой вариант - возьмите в руки плоскогубцы с заизолированными ручками, попытайтесь ухватиться за край цоколя и проверните его против часовой стрелки. Действуйте осторожно, чтобы не повредить внутреннюю резьбу патрона.
Заключение
При выборе электрических патронов для осветительных приборов ориентируйтесь на надежное крепление лампочки и рассчитывайте уровень безопасности.
Изделие - важная часть вспомогательной фурнитуры светильников и люстр, элемент электрической цепи. Малейшие сбои могут привести к возникновению пожара или серьезным травмам. Избегайте покупок некачественных, дешевых изделий!
Лампочка крепится на светильнике и контактирует с электричеством при помощи патронов. Именно к патрону подводится кабель для передачи электрического тока. К нему также крепятся все дизайнерские эстетические составляющие люстры.
Конструкция изделия включает в себя несколько элементов:
- внешний корпус цилиндрической формы;
- гильза;
- донышко патрона;
- вкладыш керамический;
- контакты латунные;
- крепежные элементы;
Корпус служит не только для крепежа гильзы. Он также является защитой от . Внутри него спрятаны центральные контакты.
На гильзе нарезана внутренняя резьба. Ее называют резьбой Эдисона. В патроны с резьбой лампочку нужно вкручивать. Существуют также гильзы с пружинными гнездами. В них лампочка просто втыкается при помощи специальных штырьков. Количество штырьков может быть разным.
Когда центральные контакты гильзы и контакты цоколя лампочки соприкасаются, замыкается контакт электрической цепи и лампа при подаче напряжения загорается.
Ток передается от проводников при помощи латунных контактов.
Патроны могут иметь различные устройства для присоединения проводов:
- Зажимы контактные для присоединения винтами.
- Зажимы контактные для присоединения без винтов.
- Наконечники , которые используют для соединений.
- Выводы проводов для соединений.
- Выводы , к которым можно припаивать провода.
Разновидности и особенности
Конструктивно они делятся на 2 вида:
Штырьковые
Винтовые
Различаются они по способу крепления лампочек. Лампы накаливания чаще всего имеют винтовой цоколь. Для них нужны люстры с винтовыми патронами.
Галогенные, а также светодиодные могут выпускаться с разными цоколями - как винтовыми, так и штырьковые.
Патроны делятся также по материалу, из которого они изготовлены:
- Чаще всего , при их изготовлении применяется пластмасса термостойкая.
- Иногда встречается керамика.
керамический патрон
Особенности керамических изделий:
- Выдерживает высокую температуру нагрева.
- Более высокая цена.
- Залипание гильзы к цоколю от нагрева при длительном использовании (в результате при выкручивании лампочки, гильза выкручивается вместе с ней).
- На винтовых изделиях крепежная гайка залипает при высоких температурах (чтобы этого не произошло, гайка должна быть металлической).
Особенности термопластиковых изделий:
- Выдерживают лампы накаливания не более 60 Вт.
- Изменяют цвет в процессе эксплуатации (если они белого цвета).
- Небольшой срок службы (рассыхаются от высоких температур).
- Низкая цена.
Патроны различаются по габаритным размерам. Наиболее часто в люстрах применяют стандартные изделия - Е27 или миньоны - Е14 и 27 - это внутренний диаметр в миллиметрах. К ним проще всего подобрать лампу. Подойдет не только обычная лампа накаливания, но также и светодиодная.
Конструкция у элементов Е14 и Е27 одинаковая. Различаются они только диаметром. Но нужно учитывать, что Е14 выдерживают только небольшую мощность. Поэтому для освещения помещения их нужно несколько.

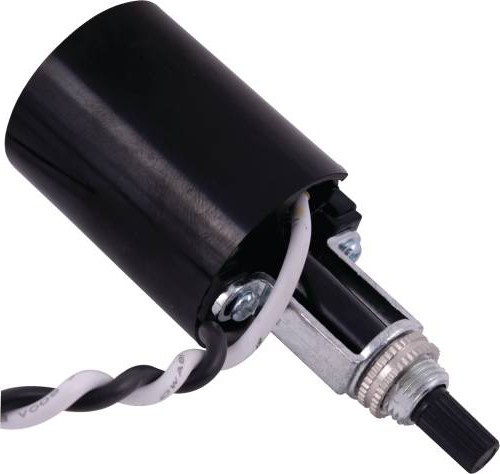

Встречаются и другие разновидности - Е10 и Е40 с внутренним диаметром 10 и 40 мм соответственно. Е14 и Е27 иногда выпускаются с встроенным выключателем.
Патроны G типа рассчитаны на галогенные и люминесцентные лампы с соответствующими цоколями. Они имеют много разновидностей. Самые распространенные - G4, G9, R7S, GU10. Поэтому нужно очень внимательно относиться к их выбору.
У изделий с цоколем G цифры обозначают расстояние между ножками.
Как выбрать патрон для люстры?
- Конструкция должна соответствовать тому изделию, который был в вашей люстре. Иначе могут возникнуть проблемы с креплением.
- При выборе нужно очень внимательно изучить маркировку.
- Совпадать должны все параметры - размеры, мощность, напряжение.
- Керамический корпус предпочтительнее, так как он долговечнее.
- Изделия Е14 и Е27 по качеству одинаковые.
- Лучше приобретать продукцию известных производителей.
Маркировка
На каждом изделии должны быть указаны все необходимые параметры. Маркировка включает в себя:
- ток нормируемый (единица измерения ампер) (иногда мощность лампы в ваттах);
- напряжение нормируемое (единица измерения вольт);
- напряжение нормируемое импульсное (единица измерения киловольт);
- род тока (для патронов с выключателем);
- изготовитель (указано соответствующий товарный знак, клеймо);
- тип изделия;
- влаго-, пылезащита;
- наибольшая рабочая температура;
Изделия Е14 и Е27 могут работать при нормируемом напряжении 250В. Е14 выдерживает нормируемый ток до 2А (мощность 440Вт). Е27 – может потреблять значительно больше – до 4А (мощность 880 Вт.).
Характеристики:
- Нормируемая температура обозначается буквой Т.
- Для обозначения величины тока используют букву А (Амперы).
- Напряжение – В (вольты).
- Влагозащита имеет символ – IPXI. Этот символ обычно нанесен на наружную часть патрона.
Как самостоятельно заменить патрон?
Часто бывает, что у люстры выходит из строя крепление лампочки. Справиться с заменой неисправного элемента может каждый. Особых знаний в электрике этот процесс не требует.
Признаки неисправности:
- Наличие ржавчины на контактах или гильзе.
- Повреждение корпуса.
- Спайка цоколя лампы с гильзой.
- Короткое замыкание между контактами.
Необходимые инструменты и материалы:
- исправное изделие;
- индикаторная отвертка;
- изоляционная лента;
- отрезок провода;
- клеммник;
- нож строительный;
Важно! Прежде, чем приступить к работе, необходимо отключить питание! Под напряжением приступать к работе опасно!
Последовательность выполнения работ:
- Сначала нужно демонтировать люстру. На весу работать неудобно. Если люстра крепится на крюке - ее просто нужно снять. Если есть крепежные элементы - их нужно открутить.
- Затем отсоединяем провода питания люстры. При наличии клеммника нужно открутить зажимные болты, вытащить из него провода. Если соединение на скрутке - снять изоляционную ленту и раскрутить провода.
- Люстру расположить на столе так , чтобы работать было удобно.
- Вначале нужно демонтировать старый патрон. Крепиться в люстре они могут разными способами. В каждом случае, требуется индивидуальный подход. Чтобы демонтировать неисправный элемент, нужно его разобрать, то есть открутить цилиндрическую часть. Затем вытащить провода.
- Монтаж нового. На место старого элемента установить новый и закрепить.
- Люстру устанавливают в исходное положение.
- Питающий провод пропускают через отверстие в люстре.
- Концы провода зачищаем ножом (снять изоляцию).
- Откручиваем зажимные болты клемм у керамического вкладыша. Вставляем их на место, затем зажимаем отверткой.
- Вкладыш устанавливают во внутренний паз, затем закрепляются.
- Люстру крепят на место.
- Вкручивается лампочка, проверяется в работе.
Если при подаче напряжения лампа загорится. Все сделано правильно. Важно! Фазный провод нужно подключать только к центральному контакту для того, чтобы избежать поражением электрическим током. Важно! Даже если проблем с патронами нет, через каждые 5 лет их рекомендуется принудительно менять.
Производители и цены
Цена на патроны зависит не только от его типа, но также от производителя. Цена может меняться в разы при известном бренде. На рынке светотехники представлена продукция как отечественных, так и зарубежных марок.
Разброс цен достаточно велик:
| Производитель | Тип | Цена, руб |
| Стандартный E27 | ||
| VLM, Италия | D/270/L 4A, 250V | 130 |
| TDM,Россия | SQ0335-0008 4A, 250V | 21 |
| Китай | TS-064880 4A, 250V | 45 |
| Миньоны E14 | ||
| VLM, Италия | D/140/L 2A, 250V | 90 |
| TDM,Россия | SQ0335-0010 2A, 250V | 15 |
| Китай | TS-162080 2A, 250V | 19 |
| Для галогенных ламп с цоколем G4 (низковольтный) | ||
| VLM, Италия | 5023A универсальный 10A, 24V | 120 |
| TDM,Россия | SQ0335-0020 универсальный 10A, 24V | 9 |
| Китай | 32400 VS универсальный 10A, 24V | 11 |
| Для галогенных ламп с цоколем G10 | ||
| VLM, Италия | 5039/GU 2A, 250V | 150 |
| TDM,Россия | SQ0335-0018 2A, 250V | 14 |
| Китай | D-LH-0918 2A, 250V | 26 |
Трудно представить себе светильник без электрического патрона. Эта деталь не только фиксирует лампочку и передает ток, но и служит неотъемлемой составляющей для других дополнительных элементов. К таким частям можно отнести: абажур, плафон и разнообразные предметы эстетики. Для того чтобы понять, как подключить патрон для лампочки, нужно познакомиться со всеми нюансами поближе.
Патрон
Прежде чем заниматься установкой патрона для лампочки, стоит уделить внимание его устройству, ГОСТам, видам, способам подключения и другим интересным вещам.
Маркировка
Если верить ГОСТ-Р МЭК 60238-99, то можно увидеть, что патроны с резьбой бывают трех разных видов:
- E14 — патрон, который называют “миньон”. Применяется такой прибор в СВЧ печах и холодильниках.
- E27 используется в подавляющем большинстве светильников.
- E40 служит для источников уличного освещения.
Все они имеют один и тот же принцип действия, а отличия можно наблюдать только в габаритах и дизайнерских решениях.
Важно! Любой прибор имеет свою маркировку на поверхности корпуса. Она нужна, для того чтобы обозначить технические характеристики:
- Первый из списка устанавливается только в тех местах, где потребление тока не превышает 2 А, при 440 Вт.
- E27 — не больше 4 А, при 880 Вт.
- Последний — не больше 16 А, при 3.5 КВт. Все эти приборы работают на переменном напряжении составляющим 250 В.
Как снять патрон с люстры? Давайте не будем торопиться и ознакомимся с устройством этого полезного прибора.
Как устроен патрон?
Прибор может похвастаться тремя главными элементами: корпус в виде цилиндра, в котором находится гильза с резьбой, дно и керамический вкладыш. Резьба основана на принципе Эдисона. Для передачи тока используются два латунных контакта и две планки, с нанесенной на них резьбой для крепления.
Важно! В целях безопасности нужно подавать фазу прямиком на контакт цоколя, который расположен в центре. Такие меры помогут свести к минимуму шанс поражения фазой человека.
Тройной патрон
Существуют приборы, способные вмещать в себе сразу три лампы. Нередко из прибора могут выпасть контакты, поэтому стоит уделить внимание работе с такими устройствами.
К отверстиям, что расположены в контактных пластинах, прикрепляются провода. Прикрепить их можно при помощи гаек и винтов, но никто не запрещает воспользоваться паяльником.
Важно! Человеку, который ни разу этим не занимался, будет довольно трудно, поэтому лучше всего опираться на инструкции, с которыми можно ознакомиться на сайтах производителя или коробке самого продукта.
Мы уже близко к самой установке патрона для лампочки.
Установка обычного прибора
Необходимо понимать, как собирается сам патрон с самого начала. Такие познания всегда будут полезны в случае ремонта:
- Пластина из латуни плотно прижимается к керамическому вкладышу. Контактная пластинка закрепляется при помощи винта, который вкручен в стальную пластину. Данный винт нужен не только для закрепления центрального контакта, но для того чтобы пропускать через себя ток.
- Вторая латунная пластина устанавливается точь в точь по такому же принципу. Контакт, который расположен в центре, необходимо загнуть до уровня контактов, находящихся сбоку. Прямиком на проводниках формируются кольца и продеваются через донышко, прикрепляясь к пластинам из стали.
При подключении патрона через стандартный ключ фазу необходимо подключать к тому контакту, который находится в центре.
Важно! При сборке необходимо проверить все компоненты на целостность. Возьмите цоколь лампы и плотно прижмите к контакту. Если во время соприкосновения прогиб измеряется в нескольких миллиметрах, то вы все сделали правильно. В обратном случае — следует отогнуть контакты кверху.
Теперь накрутите сам корпус на донышко, используйте готовый прибор под любые лампы.
Клеммы
Прогресс не стоит на месте, поэтому рынок бытовой техники уже давно может похвастаться новым видом устройств, провода у которых закрепляются при помощи специальных клемм.
Клеммы помогают значительно ускорить процесс монтажа для люстр и светильников. Сам корпус такого прибора сделан из пластика, а контакты держатся изнутри на заклепках.
Важно! К сожалению, если устройство настигла поломка, провести восстановительные работы не получится, что заставит потребителя искать замену.
Безвинтовой патрон
Как собрать патрон для лампы, если он не имеет резьбы? Все очень просто. Корпус оснащен двумя парами отверстий, в которые провода и задеваются. Внутри патрона установлены латунные контакты, представляющие из себя некие пружины. Вся эта конструкция служит для фиксации проводов.
Важно! Парные отверстия позволяют подсоединять патроны параллельно в люстрах и светильниках, которые имеют несколько лампочек. Один прибор питается напряжением, а остальные просто подключаются к нему.
Для того чтобы подключить бесконтактный патрон, необходимо взять провод и избавиться от изоляции на нем ровно на один сантиметр, а затем просто продеть в нужное отверстие.
Но и при работе с такими устройствами существуют нюансы. Не секрет, что самыми используемыми проводами являются многожильные, а закрепить их в контактах довольно проблематично. Изготовители решили эту проблему так: многожильные провода облуживаются, для того чтобы сделать их одножильными.
Важно! Если вам трудно добраться до проводов пальцами, можете прибегнуть к использованию пинцета.
Как отремонтировать патрон?
Лампы светильника начали мерцать или перегорать? Скорее всего, дело в плохих контактах внутри патрона. Жужжание и запах гари при включении и выключении только свидетельствует об этом.
Чтобы проверить это, выкрутите лампочку и осмотрите патрон. Почерневшие контакты нужно очистить. Причиной таких почернений может быть плохой контакт в местах соединений проводов и патрона. Для того чтобы избавиться от этой проблемы, необходимо проделать следующие действия:
- Разберите электрический патрон.
- Удостоверьтесь в хорошем соединении с проводником тока.
- Хорошо очистите контакты, если есть необходимость.
- Если колба отходит от цоколя, то лучше всего вывернуть его, открутив корпус устройства от донышка.
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?
Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.
Виды патронов
Наибольшее распространение на нашем рынке получили 3 вида патронов:
- карболитовые советского образца
- керамические
- пластиковые самозажимные
Подключение карболитового старого образца
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
- цилиндрический корпус с резьбой
- донышко
- керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
- E27
- E14
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка "E" говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение проводов — фаза и ноль
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог - удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.
Поэтому запомните - нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
Как подключать кабель с тремя проводами
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на или бра, всегда есть заводское место, куда и должна подсоединяться "земля".
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.
1 of 2
Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.
Преимущества и недостатки
Достоинства данного патрона:
- простота разборки и сборки
- надежность проверенная временем
- контактные площадки фиксируются винтами
Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.
Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.
В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.
Недостатки:
- неудобство подключения к винтовым зажимам
Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.
При этом если у вас отвертка не марки Wera, с кучей дополнительных "фишек", то этот винтик часто выпадает и закатывается в самые неподходящие места.
Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.
Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.
Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.
После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.
Все что остается - это дожать его утконосами до полноценного колечка.
Затягивать такое соединение пока еще нельзя. Оно должно "играть" на своем посадочном месте.
Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.
Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.
Единственный минус такого способа - расход провода будет больше на пару сантиметров чем обычно.
Подключение многожильного провода
Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.
Жилки в этом случае предварительно разделяются пополам и скручиваются.
После чего формируется свободное кольцо вокруг болтика.
Его то и нужно пропаять с последующим подключением.
Лишние хвосты после кольца откусываются.
Еще не забывайте перед всеми этими процедурами, изначально одеть "жопку" от патрона на сам кабель.
Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.
Второй недостаток карболитовых изделий - время подключения.
На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру "заряжания" карболитового патрона, быстрой никак не назовешь.
Соединение проводов в керамическом патроне
Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.
Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.
Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.
Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.
Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.
Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.
Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.
При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.
Как же его подключать? Делается все очень просто.
Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.
Они предназначены для удобной сборки лампочек в . В одно отверстие вставляете подходящий провод, а в другое - отходящий на следующую лампочку.
Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!
Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.
Здесь также не забывайте про правильное подключение фазы и ноля.
Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.
2 Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.
4
Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.
5
Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.
