Для того, что бы бороться со звуком выстрела, логично было бы понять, что является источником звука при выстреле. А таких источников несколько:
- Звук срабатывания механизма оружия, удара бойка по капсюлю, лязг затвора, и т.д. В тихую ночь на открытой местности звук удара металлических частей механизма АК отчётливо слышен на расстоянии до 50м. Именно поэтому, когда требуется один абсолютно бесшумный выстрел, пользуются однозарядным оружием.
- Звук, создаваемый воздухом, находящимся в стволе перед выстрелом, и вытесняемым пулей и пороховыми газами; звук, создаваемый расширяющимися (с давления около 200 кг/см2 до обычного атмосферного 1,9 кг/см2) и охлаждающимися (с сотен градусов до температуры воздуха) пороховыми газами в момент выхода из ствола, причём эти газы большей частью следуют за пулей, но часть их всё же прорывается в зазор между стволом и пулей, и, следовательно, опережает пулю. Именно с этой причиной звука и позволяет бороться глушитель.
- Акустическая ударная волна, формирующаяся за пулей, если она превышает скорость звука (~330м/с). Возникает из-за того, что пуля, проходя через воздух, создаёт в нём волны, на подобие тех, что возникают на воде, когда проплывает лодка; громкость этих волн не велика, если они движутся быстрее пули; однако если пуля движется быстрее, она как бы накапливает энергию волны, следующей за ней, и поэтому для человеческого слуха она воспринимается как удар, нечто наподобие грома при грозе. Единственный способ избавиться от этой причины звука заключается в уменьшении скорости пули, чего можно достигнуть, используя специальные патроны с меньшим зарядом пороха или же укоротив ствол оружия.
- Звук удара пули о цель.
Варианты глушителей, доступные для заказа в нашем магазине
|
Фото |
Калибр 7.62 |
Калибр 5.45 |
| Глушитель (ПСУЗ) для АКМ, калибр 7.62, резьба 14х1L | Глушитель (ПСУЗВ) для АК-74, калибр 5.45, резьба 24х1.5 | |
 |
Глушитель УКЗ "Шелест" (Универсальный Компенсатор Звука) под оружие калибра 7.62 | Глушитель УКЗ "Шелест" (Универсальный Компенсатор Звука) под оружие калибра 5.45 |
 |
Переходник к масляному фильтру для АКМ (Форт, Вулкан, Маяк) | Переходник к масляному фильтру для АК-74 (Вулкан-Т, Вулкан ТК, Сайга МК, АКМС) |
Вы можете у нас заказать глушитель
Теперь, когда мы знаем причины звука выстрела, можно рассмотреть принцип работы глушителя. Основная задача глушителя снизить давление и температуру пороховых газов. Для того, что бы снизить давление - надо, что бы у газов была возможность расшириться до контакта с атмосферным воздухом. Именно этой цели служат камеры глушителя. Пороховые газы, вырвавшиеся из ствола вслед за ней, последовательно теряют энергию в каждой такой расширительно-охладительной камере. Понятно, что с ростом числа камер разность давлений выходящего газа и наружного воздуха становится все меньше и, соответственно, ослабляется звук. Однако эти рассуждения верны лишь относительно газов, идущих вслед за пулей. А как было сказано, часть газов ее опережает. Так как диаметр отверстий для пули в перегородках больше ее собственного диаметра, эта часть истекает из глушителя по-прежнему со сверхзвуковой скоростью, создавая баллистическую ударную волну. Для отсечения и замедления сверхзвуковых газов вместо диафрагм с отверстиями применяют, например, мембраны из упругого материала со щелями, которые пропускают пулю и снова смыкаются, или ставят глухие прокладки - обтюраторы.
Простейший самодельный глушитель - обычная пластиковая бутылка, примотанная изолентой к стволу. В момент выстрела все пороховые газы окажутся в бутылке, а пуля, пробив донышко, вылетит наружу. Несмотря на громоздкость и снижение точности стрельбы, такой глушитель делает звук выстрела мелкокалиберным патроном не громче, чем треск от сломавшейся пластиковой линейки.

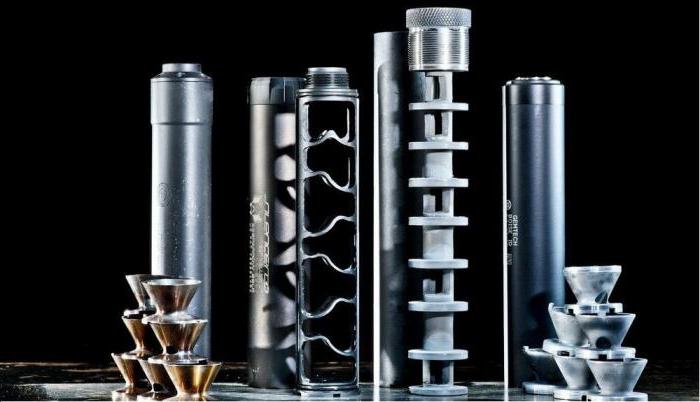

Есть множество разных конструкций глушителей, пользующихся различными трюками для снижения температуры и давления пороховых газов. К примеру, легендарный "Брамит" в варианте для "трехлинейки" представлял собой цилиндр диаметром 32 мм и длиной 140 мм, внутри разделенный на две камеры, каждая из которых заканчивается обтюратором - цилиндрической прокладкой из мягкой резины толщиной 15 мм. В первой камере помещен отсекатель. В стенках камер для стравливания пороховых газов просверлены два отверстия диаметром около 1 мм каждое. При выстреле пуля пробивает поочередно оба обтюратора и выходит из прибора. Пороховые газы, расширяясь в первой камере, теряют давление и медленно стравливаются через боковые отверстия наружу. Часть пороховых газов, прорвавшаяся вместе с пулей через первый обтюратор, расширяется таким же образом во второй камере. В итоге звук выстрела гасится. Подобный глушитель с большим числом камер был разработан и для револьвера "Наган" образца 1895 года.
Достаточно типичный образец современного глушителя - отечественный ПБС, то есть "Прибор бесшумной стрельбы", который навинчивается на дульную часть ствола автоматов АКМ или АК-47. На некотором расстоянии перед дулом располагается толстая резиновая шайба. Опережающие газы задерживаются нею и через особые каналы направляются в расширительную камеру, откуда уже плавно вытекают в воздух. Когда пуля пронзает шайбу, основная часть газов следует за ней; но, последовательно пройдя через несколько расширительных камер, эти газы вырываются в атмосферу, потеряв значительную часть энергии. ПБС снижает громкость в 20 раз. Поэтому выстрел из АКМ практически не слышен уже на расстоянии 200 м. Живучесть ПБС без замены шайбы - до 200 выстрелов, что для специального оружия вполне приемлемо. Недостаток такой конструкции - старение резины, причем стареют ведь и запасные пробки - даже не используясь в глушителе. В настоящее время появилось буквально неисчислимое количество вариантов многокамерных устройств. Вот устройство одного из зарубежных глушителей на автомат Калашникова -
Но наряду с наращиванием числа камер и усложнением их конфигурации, совершенствование конструкций идет самыми разными путями. Громоздкий корпус глушителя часто закрывает обычные прицельные приспособления, поэтому его располагают эксцентрично - ось прибора значительно ниже оси ствола. Но, разумеется, канал для прохода пули должен быть строго соосен со стволом, ибо даже при легком ее касании о внутренние перегородки резко снижается кучность огня. А ослабление узла крепления корпуса устройства на оружии вообще может привести к стрельбе через его переднюю стенку…

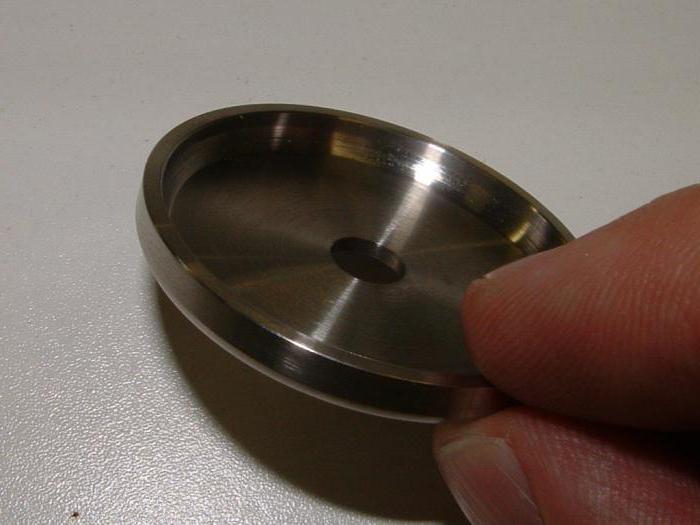

Плоские перегородки расширительных камер нередко заменяют выпуклыми - конусообразными или иной формы, отклоняющими поток пороховых газов к периферийной части глушителя, что не дает ему обогнать пулю. Такой же эффект порождает винтообразная перегородка, проходящая по всей длине устройства.
Иногда расширительные камеры частично заполняют теплопоглощающим материалом - мелкой алюминиевой сеткой или просто стружкой, медной проволокой. Нагревая их, газы охлаждаются активнее. Но эти наполнители сложно очищать от порохового нагара, и их приходится периодически менять. На эффективность глушения влияет также материал самих перегородок: например, замена стальных на алюминиевые, более теплопроводные, дает заметное снижение громкости. Однако при частой стрельбе с таким глушителем, по мере роста давления в камерах и нагрева теплопоглотителя, работоспособность устройства резко снижается; если из него подряд сделать десяток-другой выстрелов, "бесшумное" оружие превращается в самое обычное. Поэтому рекомендуется вести огонь одиночными выстрелами и с большими паузами, чтобы дать остыть всей конструкции.
На нашем сайте можно купить глушитель для нарезного оружия для калибров.22 .223 5,45. Также у нас вы можете заказать глушитель и переходники под него для разных резьб и калибров.Порой, для улучшения работы глушителя его предварительно смачивают водой. Достаточно буквально столовой ложки. При этом глушитель охлаждается за счёт испарения воды (принцип работы фриона в холодильнике). Так же добавление воды в глушитель немного меняет звук выстрела, с металлического «дын» на более глухой «тан». Воды обычно хватает на 10-20 выстрелов.
Эффективность глушителя повышают также путем сложных и скрупулезных расчетов внутренней газовой динамики. Например, за счет использования фигурных перегородок определенного профиля в камерах создаются противотоки и турбулентные завихрения газа. В итоге его молекулы, многократно соударяясь в разных направлениях, гасят энергию друг друга.
Разработаны оригинальные конструкции, предусматривающие отражение потока газов от внутренней поверхности передней стенки глушителя. После этого энергия газов падает за счет многократного отражения и встречного гашения ударных волн внутри корпуса. Такие приборы могут быть и многокамерными.
Изобретено и совсем уж экзотическое устройство, внешне выглядящее до смешного примитивно: всего-то надульный конус-диффузор, заключенный в трубку с открытыми торцами. Но весьма существенное снижение звука обеспечено здесь виртуозным расчетом интерференции ударных волн внутри конуса, а главное - удивительно остроумным способом охлаждения пороховых газов. Вырываясь из конуса, они интенсивно эжектируют внешний воздух, как бы мгновенно отсасывая его из внутреннего объема трубки, отчего резко падают его давление и температура. И газы, смешиваясь с этим разреженным холодным воздухом, тут же теряют энергию. Так, наверное, прозвучал бы выстрел где-нибудь на двадцатикилометровой высоте…
|
Простейший надульный глушитель
1 - резиновая мембрана со щелью 2 - расширительная камера 3 - соединительная гайка |
Глушитель с рефлектором отражателем
1 - параболический рефлектор 2 - корпус |
|
Многокамерный глушитель
1 - камера 2 - перегородка |
Двухкамерный эксцентрический глушитель
1 - камера 2 - перегородка |
|
Глушитель с предварительным отводом пороховых газов из канала ствола
1 - отверстие в стволе с обратным каналом 2 - передняя многокамерная часть глушителя 3 - расширительная задняя камера |
Глушитель с обтюрацией
1 - распорная втулка 2 - резиновый (эбонитовый) обтюратор 3 - расширительная камера |
|
Многокамерный глушитель с тепло-поглощаемым наполнителем |
У огнестрельного оружия множество недостатков: отдача при стрельбе формируется не только импульсом снаряда, но и пороховыми газами; сложные в производстве боеприпасы; необходимость чистки самого оружия и так далее. Но со всем этим можно мириться, учитывая, что выбора особо и нет, а вот звук выстрела зачастую является одним из самых больших изъянов в огнестрельном оружии .
Бесшумное применение оружия даёт массу преимуществ :
Во-первых , в определенных обстоятельствах практически становится невозможным точно узнать, где расположился стрелок, особенно на дальних дистанциях.
Во-вторых , в случае применения огнестрельного оружия рядом с группами людей, которые обычно редко бывают глухими, не возникает паники и прочих проявлений стадного инстинкта, которые могут помешать успешно завершению поставленных перед стрелком задач.
В-третьих , если противников несколько, то от установленного на оружие прибора бесшумной стрельбы вероятность обнаружения активных действий с вашей стороны раньше времени резко снижается, ну, разумеется, в том случае если они не находятся в поле зрения друг друга и в пределах слышимости звука падающего тела, и предметов, которые оно может обронить в падении.
Иными словами от применения приборов бесшумной стрельбы одни плюсы, если не вспоминать о том, что сам ПБС изнашивается. Кроме того, прибор бесшумной стрельбы маскирует не только звук, но и вспышку от выстрела, что актуально в темное время суток . Однако не один только свет вспышки и звук вырвавшихся из ствола пороховых газов может демаскировать стрелка и это тоже нужно учитывать. Я бы разделил на четыре источника, то, что может выдать применения огнестрельного оружия именно звуком, а соответственно и привлечь внимание, которое совсем не нужно.
В первую очередь это естественно пороховые газы . Это самый мощный из источников звука в данной ситуации, давайте рассмотрим, что именно создает этот звук. При выстреле порох воспламеняется и начинает гореть, при этом внутри гильзы нагнетается давление продуктами горения пороха, не будем вникать в их химический состав нам это в данной ситуации неважно.
Естественно, что при повышении давления в гильзе газами будет искаться слабое место, которое можно прорвать и увеличить объем области, которую занимают пороховые газы и таким местом является пуля. Ее выталкивает пороховыми газами, при этом порох еще продолжает гореть, увеличивая объем своих продуктов горения, при этом расширяющиеся газы выталкивают пулю из ствола, задавая ей определенную скорость.
После того как пуля вылетела из ствола, дальше она уже летит самостоятельно по инерции, а пороховые газы, наконец, получают желаемую ими свободу. Но при этом стоит учитывать, что давление пороховых газов и атмосферное давление сильно отличаются друг от друга и в момент, когда они начинают уравниваться, а происходит это очень быстро, образуется звук выстрела. Собственно любой звук образовывается из-за разности давлений, вопрос только в масштабе этого явления.
Выстрел с ПБС
Вторая составляющая звука выстрела это звук полёта самой пули . Казалось бы, что такой небольшой снаряд как пуля не может произвести достаточно громкий звук в своем полете, однако это не верно, в случае если скорость пули больше скорости звука. Постоянно опережая скорость звука, точечный снаряд, за который можно принимать пулю, создает возмущения в воздушной среде, то есть образует звуковые волны.
Расходясь от источника возмущения (от пули) эти звуковые волны образуют конус – конус Маха. На фотографии можно четко видеть звуковую волну от пороховых газов и звуковые волны, расходящиеся от пули. Таким образом, пули действительно могут «свистеть».
Третья составляющая звука выстрела – это звук работы оружия . Лязганье затвора и все остальные прелести работы автоматики прекрасно выдают расположение стрелка на небольших расстояниях и дистанциях средней дальности, к сожалению, единственным возможным выходом является использовать оружие с ручной перезарядкой, так как работа автоматики не может совсем не издавать звуков.
Даже для тех видов оружия, которые специально рассчитаны для бесшумной стрельбы, после настрела в пару тысяч выстрелов шум от работы оружия становится явным, в то время как изначально звука работы автоматики практически не было слышно самому стрелку.
Ну и наконец, четвертая составляющая, в которую можно объединить звук от попадания пули по цели, и собственно звуки, которые при этом издает сама цель , в том числе и звук падающего тела, если выстрел сразу же поражает цель.
Таким образом, для абсолютно бесшумного выстрела необходимо устранить все четыре источника звука, но начнем по порядку с самого мощного. Как мы уже определили, звук образует разность давлений и в первом случае с пороховыми газами это наиболее наглядно видно.
Выходит, что для того что бы уменьшить громкость звука необходимо сделать так, что бы давление пороховых газов и атмосферное давление было приблизительно равным или же заставить как-либо пороховые газы равномерно увеличивать свое давление при попадании в атмосферу. Собственно по этому принципу и построено большинство глушителей.
Так самый простой глушитель будет выглядеть как несколько последовательных камер, которые заполняются пороховыми газами, снижая их давление из-за увеличения объема, а значит, звук от попадания пороховых газов в атмосферу будет меньшим, но это забегая вперед, пока предлагаю рассмотреть наиболее распространенные варианты приборов бесшумной стрельбы.
Глушитель с эластичными мембранами
Наиболее простым и самым неэффективным и ненадежным является глушитель с эластичными мембранами, установленными внутри его корпуса . Принцип его работы очень простой: внутри корпуса глушителя с определенным внутренним объемом установлена одна или несколько резиновых мембран, имеющих прорези для прохождения пули, после выстрела пуля проходит через мембраны, которые могут быть выполнены, например, из жесткой резины, а пороховые газы медленно выходят после пули.
Но это только в теории, на практике все выглядит несколько иначе, так как пороховые газы всегда опережают пулю, получается, что в камере перед мембраной уже устанавливается высокое давление в тот момент, когда пуля проходит через мембрану пороховые газы вырываются наружу. Естественно, что такое устройство снижает звук выстрела, однако очень неэффективно, даже в случае, когда мембран большое количество. Плюс ко всему нужно учитывать, что мембраны очень быстро изнашиваются, что естественно не может быть плюсом ПБС.
Двухкамерный эксцентрический глушитель
Двухкамерный эксцентрический прибор бесшумной стрельбы , представленный на картинке, является, с технической точки зрения, самым простым вариантом устройства подавления звука выстрела. Так в его основу положено то, что пороховые газы, расширившись, имеют какой-то определенный объем, к значению которого близок объем глушителя, другими словами расширение газов происходит внутри глушителя, а наружу они попадают, имея уже совершенно иное давление, что и снижает звук.
К минусам такого устройства нужно отнести массивность, с другой же стороны такой ПБС очень долговечный, ну а его эффективность его напрямую будет зависеть от объема.
Многокамерный глушитель
Многокамерные приборы бесшумной стрельбы представляют собой несколько камер внутри корпуса ПБС, образовывающиеся набором пластин-шайб, которые могут быть даже из картона или резины. Эффективность такого приборов бесшумной стрельбы будет напрямую зависеть от количества камер, а так же от материала служащего перегородкой.
При производстве такого ПБС важно, что бы отверстия в перегородках точно соответствовали диаметру пули, это необходимо для того, что бы пороховые газы не обгоняли пулю при ее прохождении в канале глушителя. Тем не менее, несмотря на то, что эффективность перегородок из кожи, пробкового дерева и прочих звукопоглощающих материалов выше, в угоду большему ресурсу работы многокамерного ПБС его перегородки делают из металла, и иногда просто отливают сразу вместе с корпусом.
Глушитель с рефлектором-отражателем
Помимо временного запирания пороховых газов в камерах приборов бесшумной стрельбы с понижением их давления существует еще один способ подавления звука при выстреле. Используя различные отклонения потока пороховых газов, их завихрения и так далее, можно увеличить время их запирания в камерах ПБС. Простейшим примером этого может служить прибор бесшумной стрельбы с рефлектором-отражателем . Представляет собой данное устройство простейший однокамерный ПБС с тем отличием, что его передняя стенка полусферическая, то есть пороховые газы, попадая в камеру устройства, создают собой обратный поток, который задерживает их в камере ПБС.
Многокамерный глушитель с завихрением пороховых газов
Более совершенной конструкцией, хоть и полностью аналогичной по принципу действия предыдущему варианту прибора бесшумной стрельбы, является многокамерный ПБС с завихрением пороховых газов . Каждая перегородка данного ПБС создает противоток пороховых газов по отношению к основному потоку, что позволяет снизить скорость распространения по камерам пороховых газов, а так же более плавно выпустить их из прибора бесшумной стрельбы.
Надо отметить, что такие перегородки не всегда имеют форму отражателя в виде полусферы, а чаще совершенно невообразимой конструкции, однако каждый изгиб точно просчитан, что бы наиболее эффективно распределить пороховые газы и направить их потоки под правильным углом для торможения потока основного, следующего за пулей.
Пожалуй, самой интересной конструкцией прибора бесшумной стрельбы является ПБС с разбиением потока пороховых газов . Как таковых камер данный вариант прибора бесшумной стрельбы не имеет и представляет собой двустенную трубку, в которой размещена лента, закрученная по спирали вокруг оси полета пули, естественно с учетом пространства для прохождения самой пули.
Во внутренней стенке глушителя проделаны отверстия, таким образом, пороховые газы задерживаются за счет того, что их путь ограничен спиралью, плюс ко всему, часть объема пороховых газов выходит через внутреннею стенку прибора бесшумной стрельбы и распределяясь в этой полости выходят через переднюю стенку глушителя, оставшиеся пороховые газы значительно теряют в своем объеме и скорости движения, что и подавляет звук выстрела.
ПБС с принципом поглощения тепла пороховых газов
Как известно при нагревании тело расширяется, соответственно, что бы уменьшить его объем, а в данном случае речь идет о пороховых газах, необходимо понизить температуру. Спорить об эффективности такого метода можно достаточно долго, так как прибор бесшумной стрельбы, основанный на поглощении тепла пороховых газов пригоден только для стрельбы очень низким темпом, так как просто напросто нагревается и перестает снижать звук выстрела.
Именно поэтому такой принцип действия приборов бесшумной стрельбы практически, никогда не применяется как основной и комбинируется с другими более действенными. Так широко распространена комбинация многокамерного ПБС с элементами поглощения температуры, которыми наполняются отдельные камеры. Чаще всего для поглощения температуры используется медь и алюминий, естественно ими не полностью заливают камеру, а чаще всего используют в виде крупной стружки или даже порошка.
Глушитель с мембранами
В виду своей простоты конструкция глушителей с мембранами, имеющими прорезь для прохождения пули, получила свое дальнейшее развитие , так для повышения долговечности такого устройства было необходимо предварительно снизить объем пороховых газов, что бы те не только не обгоняли пулю, но и не ломали сами мембраны.
Решением такой проблемы стал предварительный отвод пороховых газов в отдельную камеру. Это повысило срок службы таких приборов бесшумной стрельбы, однако не на столько что бы стать конкурентоспособными хотя бы для простейших многокамерных ПБС.
Глушитель с обтюрацией (одноразовый)
Ну и наконец, самым простым по конструкции является «одноразовый» прибор бесшумной стрельбы – глушитель с обтюрацией . Представляет собой одно или двухкамерный глушитель, в котором запираются пороховые газы после выстрела, естественно, что они в последующем плавно выходят из корпуса ПБС, однако каждый выстрел снижает эффективность такого глушителя, поэтому самое эффективное снижение звука будет именно при первом выстреле.
Иногда конструкция такого прибора бесшумной стрельбы действительно делает его одноразовым и непригодным для последующего использования, так как слой, который запирает пороховые газы, обгоняющие пулю, оказывается пробит самой пулей и через это отверстие при последующем выстреле пороховые газы вырвутся наружу. Естественно звук будет много ниже в сравнении со звуком без ПБС, но эффективность снижения будет недостаточной.
Перечисленные конструкции глушителей это еще далеко не все способы снизить звук выходящих при выстреле пороховых газов. Помимо снижения давления применяется еще один способ сделать стрельбу бесшумной, изменить частоту звука . Вначале преследовалась цель изменить частоту звука выстрела, так что бы этот звук стал напоминать любой другой, но не звук вырывающихся пороховых газов, однако идея развилась и получила еще более интересный вид.
Так целью таких глушителей стало не удержание и торможение пороховых газов, а путем создания потоков и завихрений, с использованием камер различного объема, колеблющихся элементов и прочего понижение частоты звука выстрела до пределов неслышимых человеческим ухом. Нужно сказать, что совершенно напрасно ПБС с «классическим» подходом к понижению звука выстрела отделяют от приборов изменяющих частоту звука.
По своей сути это все те же многокамерные глушители и принцип действия все такой же – распределение пороховых газов последовательно в камерах прибора бесшумной стрельбы, однако теперь помимо этого используется еще эффект изменения частоты звука. Таким образом, подобные ПБС это не отдельные устройства, а скорее еще один виток развития приборов бесшумной стрельбы.
К минусам приборов бесшумной стрельбы можно отнести в первую очередь то, что со временем нарушается соосность канала ствола и канала для прохождения пули в самом устройстве , это ведет к тому, что сначала теряется эффективность ПБС, а в последующем он просто выходит из строя. Если же в конструкции используются тонкостенные элементы, они постепенно выгорают, что так же негативно сказывается на эффективности ПБС, особенно это заметно в интегрированных глушителях автоматического оружия, при ведении высокого темпа огня. Другими словами любой прибор бесшумной стрельбы вещь замечательная, но, к сожалению, недолговечная.
Приборы бесшумной стрельбы даже если бы они были настолько совершенны, что полностью удаляли бы звук, издаваемый пороховыми газами, все равно не сделали бы стрельбу бесшумной, ведь еще осталось целых три, пусть и не самых громких, составляющих звука выстрела. Сама пуля в полете создает звуковую волну, которую вполне отчетливо слышно.
Да, по ней достаточно сложно точно определить место положения стрелка, однако, это тоже существенный демаскирующий фактор самого применения оружия. Как я писал ранее, звуковая волна, образовывающаяся пулей, является следствием того, что пуля движется выше скорости звука. Значит, чтобы подавить этот звук нам необходимо либо снизить скорость пули, либо изменить условия окружающей среды, что бы звук в ней распространялся более быстро. Почему не подходит второй вариант, я думаю, объяснять не стоит, поэтому остается только снижение скорости пули.
Патроны СП-5 и СП-6
Это в свою очередь ведет к тому, что пуля теряет свой импульс на коротких расстояниях и становится неэффективной. Однако выход есть и из этого положения, так снизив скорость полёта пули можно увеличить вторую составляющую импульса пули – её вес . Именно этот принцип и используется в дозвуковых патронах, например, таких как , применяемых в бесшумном автоматическом оружии. При этом стоит отметить, что эффективная дальность таких боеприпасов все равно оставляет желать лучшего, однако снижение скорости пули — это единственный вариант из возможных для снижения звука воздаваемого ей в полете.
Третья составляющая звука выстрела это звук работы автоматики оружия . Такая проблема имеет множество решений, но, ни одно из них не может полностью избавить от звука движущихся внутри частей оружия. Применяются самый разнообразные системы подавления звука, вплоть до того, что все движения происходят в звукоизолированном отсеке, что естественно налагает свой отпечаток на сложность обслуживания таких моделей, видимо поэтому они остаются только опытными образцами.
Есть даже такие экзотические варианты, когда подвижные части плавают в жидкой среде, но в основном погашение звука автоматики достигается тем, что ставятся всевозможные уплотнители, которые хотя бы избавляют от лязга соприкасающихся между собой деталей . Естественно все это со временем изнашивается и звук усиливается, но с другой стороны работа автоматики не настолько громка, что бы безошибочно определить местоположение источника звука, ну а на больших дистанциях звук работы оружия просто не будет слышен.
Последней составляющей звука выстрела становится звук попадания пули по цели, с этим к сожалению вообще ничего нельзя поделать, разве что экспансивные пули будут себя вести несколько тише, да и то в зависимости от того по какой цели они попадают.
Необходимо так же учитывать, что сама цель может издавать определенные звуки, так, к примеру, в случае попадания по металлическому листу звука самого попадания слышно практически не будет, так как его перекроет гул от вибрации самого листа, не говоря уже о том, что если цель является живым организмом, то она способна так же издавать звуки, разумеется, в том случае, если стрелок своим выстрелом не лишит ее такой возможности.
Также нужно учитывать, что даже в том случае, когда возможности крикнуть или как либо привлечь внимание у пораженного человека нет, то это может сделать звук падающего тела, или предметов, которые будут сброшены с какой-либо высоты. Другими словами, данный источник звука с вероятностью в сто процентов устранить нельзя, хотя опыт стрелка быстрее всего будет подсказывать ему правильный момент выстрела и точку прицеливания, что бы звуков было как можно меньше.
Как видите, полностью бесшумная стрельба все еще остается недостижимым барьером для огнестрельного оружия. Хотя, конечно, процесс развития приборов бесшумной стрельбы не стоит на месте, совершенствуется автоматика оружия, изменяется аэродинамика и конструкция пуль для повышения их эффективности на дозвуковых скоростях, однако все это не может сделать применение огнестрельного оружия полностью бесшумным, и видимо никогда эта цель не будет достигнута, ну разве что в случае стрельбы в вакууме.
Однако в сравнении с тем шумом, который издает выстрел без применения средств для погашения его звука, даже самый примитивный и неэффективный прибор бесшумной стрельбы выглядит, как вполне сносный способ обезопасить стрелка и скрыть его местоположение, дав ему тем самым время для еще нескольких выстрелов или для изменения позиции. Однако только на технические средства без опыта их применения полагаться нельзя, так как результат может быть совсем отличным от ожидаемого.
Ну и в конце еще следует добавить, что для гражданских лиц применение приборов бесшумной стрельбы категорически запрещено, так же как и их хранение и изготовление даже без цели сбыта. Так что о бесшумной охоте можно забыть.
В ряде развитых капиталистических стран, в частности в США, глушители разрешены, и наоборот считается признаком хорошего тона не травмировать звуком выстрела свои уши и окружающих. В Украине нашли лазейку в виде ПСВУЗ, который «прибором бесшумной стрельбы» не является.
Иными словами от применения приборов бесшумной стрельбы одни плюсы, если не вспоминать о том, что сам ПБС изнашивается. Ресурс для современных многокамерных тактических глушителей составляет порядка 10-30 тысяч выстрелов , т.е. нередко даже превышает ресурс ствола.
Еще одним не названным здесь минусом глушителя является то, что практически все глушители в той или иной степени оказывают влияние на баллистику. Иногда требуется заново пристреливать оружие. А некоторые типы глушителей, в частности ПБС-1, даже требуют замены прицела.
Судя по отзывам, для некоторых любителей дробовиков является актуальным вопрос о возможности осуществлять бесшумную стрельбу. «Можно ли использовать глушитель на двенадцатого калибра?» - спрашивают многие. Особенно усилился интерес к этой теме после просмотра фильма «Старикам здесь не место», в котором главный герой использовал подобное устройство.
В статье содержится информация о том, что собой представляет ПБС для дробовика и как сделать своими руками глушитель на гладкоствольное ружье 12 калибра. Согласно российскому законодательству гражданские лица не имеют право использовать огнестрельное оружие, оснащенное устройствами для подавления звука. Поэтому информация, содержащаяся в статье, носит чисто теоретически-экспериментальный характер.
Знакомство с приспособлением
ПБС (прибор для бесшумной стрельбы) имеет богатую историю. С момента создания первых устройств прошло почти сто лет. В обиходе данные приспособления называются «глушителями», поскольку их предназначение - глушить звук выстрела. Оснастив оружие такой насадкой, можно смело осуществлять скрытую стрельбу, не опасаясь быть обнаруженным противником по звуку и по пламени, выбиваемому из дула. Длительное время на всей документации, связанной с производством глушителей, стоял гриф секретности. Ограниченное количество ПБС использовалось исключительно армейскими подразделениями спецназа.
Немного о теории
Прежде чем приступить к изготовлению глушителя на гладкоствольное ружье 12 калибра, необходимо иметь представление о том, какие процессы протекают в ствольном канале во время стрельбы и что является причиной звука. Итак, после произведения выстрела в стволе образуется очень горячий поток воздуха, который представляет собой ударную волну. Скорость ее распространения по каналу превышает скорость звука. Это является причиной возникновения шума. В ходе движения давление и плотность ударной волны увеличиваются. Поэтому при его выходе из ствола происходит громкий хлопок. Убрать шум можно путем охлаждения пороховых газов до того момента, пока они покинут ствольный канал. Для этой цели создан прибор для бесшумной стрельбы.
Описание устройства
ПБС представляет собой пустотелый медный, алюминиевый или стальной цилиндр. Также для его изготовления подойдет и пластик. Внутри цилиндр оснащен специальными камерами, через которые проходят и охлаждаются разогретые пороховые газы.
Крепятся устройства на конце ствола, оснащенного специальной резьбой. Оружие, предназначенное для бойцов спецподразделений, преимущественно не содержит резьбы, а комплектуется интегрированными глушителями.
ПБС для охотников
Судя по отзывам потребителей, использование глушителя на гладкоствольном ружье 12 калибра позволило бы улучшить процесс охоты. Несмотря на то, что стрельба с такой насадкой не распугивала бы дичь, чем упростила бы жизнь охотникам, в России запрещено применять устройства для подавления звука. Поскольку легально приобрести глушитель на гладкоствольное ружье 12 калибра невозможно, многие обладатели дробовиков пытаются сделать такое устройство самостоятельно или обращаются к оружейным умельцам.
Что понадобится для работы?
Тот, кто решил смастерить глушитель на гладкоствольное ружье 12 калибра, должен приготовить:
- Полую трубку длиной 40 см, наружным диаметром 52 мм и внутренним 49 мм.
- Алюминиевые шайбы. Их толщина должна составлять 0,5 мм. Количество: 350 штук.
- Маленькие разделительные шайбы. Их толщина - 0,5 мм, количество - 1050 штук.
- Две гайки. Одна будет использоваться для монтажа на ствол, а вторую следует навинтить на конец трубки самодельного ПБС.
Сборка
Глушитель в конечном итоге должен представлять собой металлическую трубку, оснащенную секциями, осуществляющими завихрения воздушного потока. Приготовленный корпус нужно начинить алюминиевыми и разделительными шайбами.
Устанавливаются они поочередно. После того как цилиндр будет полностью укомплектован, необходимо затянуть гайкой его второй конец.
Принцип работы
Образовавшиеся при выстреле газы будут просачиваться в зазоры между алюминиевыми шайбами. При этом разогретый воздушный поток по мере продвижения внутри цилиндра будет разбиваться на маленькие потоки и охлаждаться. Толкаемый ими снаряд будет препятствовать их быстрому выходу из канала глушителя. Поэтому часть газов, обгоняя его, просочится через зазоры в алюминиевых шайбах, где охладится. Обгонят снаряд маленькие воздушные потоки, которые будут уже совершенно холодными. Выталкивает пулю не весь воздушный поток, а его охлажденная часть. Плотность и температура воздуха к моменту выхода из глушителя будет значительно снижена.
ПБС для американских охотников
На оружейном рынке в США вниманию любителей тихого использования дробового оружия представлено изделие SilencerCo Salvo 12. Данное устройство представляет собой глушитель на гладкоствольное ружье 12 калибра «Сайга». Для прибора предусмотрена модульная конструкция. При необходимости стрелок может регулировать уровень шума. Двенадцать дюймов - это полная длина глушителя на гладкоствольное ружье 12 калибра. Фото данного устройства представлено в статье. ПБС способно подавить уровень шума до 137 дБ. Используют данный глушитель для гладкоствольных ружей 12 калибра, при стрельбе из «Сайги» и «Вепря» и любой другой охотничьей модели дробовика.
В производстве глушителя используется алюминий марки Т6 и нержавеющая сталь марки 17-4. Снаружи изделие покрыто нерефлекторным анодным веществом. Американской компанией ПБС оснащен специальным адаптером, который является переходником между насадкой и дульным срезом оружия. С помощью адаптера глушитель монтируется на ствол дробовика.
Стоимость глушителя колеблется в пределах 1400-1500 долларов. Сфера применения SilencerCo Salvo 12 разнообразна. Преимущественно насадки используются охотниками, желающими осуществлять бесшумную стрельбу. Также глушители используются на тренировочных стрельбах или для самозащиты.
В заключение
Обладатели самодельных глушителей должны помнить о том, что стрельба с насадками, подавляющими звук, противоречит российскому законодательству. Тем, кого этот факт совершенно не смущает, рекомендуется знать, что большинство глушителей кустарного изготовления конструктивно ненадежны. Стрельба с такими насадками может повредить дробовик или травмировать самого владельца.
Глушитель на охоте, столь ли эффективен? Если говорить о нарезном карабине, стрельбе пулей, то, возможно. Дабы не питать иллюзий, связанных с легким приобретением глушителя, сообщаем, запрещено законом. Тотальный запрет применять устройства различного типа, которые подавляют шум, но, не распространяется на пневматическое оружие .
Ответственность
Это не уголовная ответственность, административная, поэтому «за решетку», скорее всего, не попадете. С нарушителя взимается штраф, конфискация глушителя, оружия и так далее. Продавцы магазинов часто рассказывают о подобных клиентах, которые различными завуалированными способами пытаются приобрести такое устройство, словно такими изделиями торгуют из-под полы, как водкой, во времена сухого закона. Но речь не о том.
Эффективность
Хотелось бы затронуть тему эффективности, а так ли он необходим стрелку. Повторюсь, одно дело нарезной ствол, но, все больше страждущих вопросом установки на 12 и 16 калибр, гладкие ружья. Во-первых, двенадцатый калибр итак «труба», а установить на него «глушак» еще большего диаметра вызывает лишь смех. Ужасная конструкция, и сразу скажем малополезная. Если Вы пошли на кабана , то уверяем, сложно остаться незамеченным, особенно неопытным охотникам. На что рассчитываете, подойти к зверю, промахнуться и не шуметь, поправить прицел и произвести точный выстрел? Как минимум это смешно, в первую очередь посмеются все копытные звери. Во-вторых, мало качественных глушителей, которые справятся с гладкостволом. Подразумеваем то, что он быстро выйдет из строя, но не предназначены они для такой эксплуатации.
Бесшумная охота – это чистой воды браконьерство. Если Вас поймают с подобной насадкой, да еще и на оружии, то приятного будет мало. Более того, прогуливаясь по лесу с рюкзаком, в котором мирно лежит глушитель, Вас все ровно постараются привлечь к ответственности. Автоматически становитесь потенциальным браконьером.
И еще одна сторона медали: Отечественное оружие, практически всё, не подразумевают установку таких дульных насадок (речь о гладком). А значит, сделав специальные нарезы для монтажа, Вы занимаетесь переделкой оружия, что также незаконно. За такие проделки проблем будет еще больше! Опытные ребята уже успели заметить, что на Сайгу то можно, так как подразумевает «накрутку» сменных насадок. Завод для гражданских не производит подобные «шумогасители», если только на экспорт. Поэтому можно найти под данный карабин только нелегальным путем.
Подводные камни
А Вы знали, что применение «подавителей шума» на нарезных карабинах имеет подводные камни. Связанно с тем, что необходимо применять нестандартные патроны, так называемые – ослабленные. Иначе после нескольких использованных магазинов, попрощаетесь с оружием, да и стволу долго не жить при такой стрельбе. Готовы издеваться над своей любимой пушкой, тогда дерзайте. Ах да, главное чуть не забыл, такие патроны не купить в магазинах, необходимо доделывать самостоятельно, и снова вопрос, сможете?
Вывод
Из всего сказанного можно сделать вывод, что больше проблем, чем удовольствия, НЕ рекомендую. Хочется верить, что привел достаточно аргументов против такой покупки, отговорил Вас от ненужной траты денег. Если Вы, Уважаемый охотник, не успокоился, до сих пор не пропало желание приобрести такое изделие, то с поиском проблем возникнуть не должно. Много умельцев, кто изготавливает на любые охотничьи карабины и ружья глушители. Например, обратите внимание на финские насадки, которые считаются наиболее качественными. Кстати говоря, в Финляндии тихая охота не запрещена, а скорее наоборот, пропагандируется, во всяком случае, так было одно время.
В заключение, скажу интересную вещь, на мой взгляд, хотите добыть лося или кабана, то изучайте животное, а также тактику добычи. Используйте для этих целей погоду, например, ветреную, особенно метель зимой. Изучив все аспекты и тонкости, и начав успешно применять свой опыт на охоте, Вы станете настоящим охотником, а не стрелком и губителем душ!
Сергей Санкт-Петербург
Post Views: 10 313
SmarterEveryDay / YouTube
Канал SmarterEveryDay на YouTube совместно с американской компанией Soteria Suppressors сделал ускоренную съемку работы приборов бесшумной беспламенной стрельбы, специально изготовленных с прозрачными корпусами. Видео показывает три разных конструкции «глушителей» для винтовки калибра.308 Winchester.
В стрелковом оружии, начальная скорость пули у которого не превышает скорости звука, звук выстрела создается преимущественно пороховыми газами. Во время выстрела пороховой заряд в патроне быстро сгорает, а образующиеся пороховые газы толкают пулю по каналу ствола. При этом в стволе образуется высокое давление. После того, как пуля покидает ствол, газы высвобождаются, а давление резко выравнивается.
«Глушитель» представляет собой устройство, закрепляемое на стволе стрелкового оружия (иногда оно является частью конструкции), которое должно существенно ослаблять звук выстрела и скрывать пламя пороховых газов. В своем большинстве «глушители» собираются из нескольких деталей: цилиндрического корпуса с креплением к стволу и внутренней вставки, образующей камеры.
При выстреле пороховые газы толкают пулю по каналу ствола, после чего она попадает в центральный канал глушителя, а затем покидает его. Пороховые же газы, следуя за пулей, в «глушителе» расширяются и заполняют камеры, где охлаждаются и теряют энергию. Затем вслед за пулей остывшие пороховые газы с существенно меньшей скоростью покидают «глушитель».
Следует отметить, что не существует прибора бесшумной беспламенной стрельбы, способного полностью погасить звук выстрела, хотя некоторые такие устройства позволяют сделать его существенно тише звука работающей во время выстрела автоматики оружия. Например, звук автоматики самозарядной винтовки ВСС, более известной как «Винторез», при выстреле слышен лучше, чем сам звук выстрела.
На стрелковом оружии, начальная скорость пули в котором превышает скорость звука, «глушители» не применяются из-за своей бесполезности. В таком оружии существенная доля звука выстрела приходится не на пороховые газы, а на ударные волны, образующиеся на пуле в полете. Сверхзвуковую скорость при выстреле имеют, например, пули снайперской винтовки СВД.
Стрельбу из винтовки калибра.308 SmarterEveryDay заснял с помощью специальной камеры с частотой 110 тысяч кадров в секунду. Для установки на оружие использовались «глушители» с акриловым корпусом, который после выстрела срывало или вовсе разбивало, поскольку такой материал не выдерживает большие нагрузки.
Несмотря на то, что для эксперимента использовались приборы бесшумной беспламенной стрельбы трех разных конструкций, внутреннее их оснащение во всех случаях выполняло одну и ту же роль - дать пространство для расширения пороховых газов и их охлаждения. При долгой стрельбе «глушитель» сильно нагревается и начинает хуже гасить звук выстрела.
В июне текущего года американская компания Magpul тепловую защиту для «глушителей», которая может потребоваться стрелкам при ведении длительного огня, например, во время соревнований. Запатентованное американцами приспособление может быть установлено на любой тип прибора бесшумной беспламенной стрельбы для стрелкового оружия.
Согласно патенту, тепловая защита представляет собой два металлических кольца с «ушками» и хомутами, две теплоизоляционные прокладки и кожух, окрашенный термостойкой краской. Кольца должны быть закреплены по сторонам «глушителя», после чего в «ушки» устанавливаются теплоизоляционные прокладки. Поверх всей этой конструкции ставится кожух.
Василий Сычёв
