Бесствольная система полевой реактивной артиллерии, получившая в Красной армии ласковое женское имя «катюша», без преувеличения, стала, наверное, одним из самым популярных видов боевой техники Второй мировой войны. Во всяком случае, ничего подобного не было ни у наших врагов, ни у наших союзников.

Изначально бесствольные реактивные артиллерийские системы в Красной армии предназначались не для наземных сражений. Они в прямом смысле спустились с неба на землю.

Реактивный снаряд калибра 82 мм приняли на вооружение ВВС Красной армии ещё в 1933 году. Они устанавливались на истребителях конструкции Поликарпова И-15, И-16 и И-153. В 1939 году они прошлибоевое крещение во время боевых действий на Халхин-Голе , где неплохо себя показали при стрельбе по группам вражеских самолётов.

В том же году сотрудники Реактивного научно-исследовательского института начали работу над мобильной наземной пусковой установкой, которая могла бы вести огонь реактивными снарядами по наземным же целям. При этом калибр реактивных снарядов был увеличен до 132 мм.
В марте 1941 года успешно провели полигонные испытания новой системы оружия, а решение о серийном производстве боевых машин с реактивными снарядами РС-132, получивших название БМ-13, было принято за день до начала войны — 21 июня 1941 года.

Как она была устроена?

Боевая машина БМ-13 представляла собой шасси трёхосного автомобиля ЗИС-6, на котором была установлена поворотная ферма с пакетом направляющих и механизмом наведения. Для наводки предусматривался поворотный и подъёмный механизм и артиллерийский прицел. В задней части боевой машины находились два домкрата, которые обеспечивали её большую устойчивость при стрельбе.
Пуск реактивных снарядов производился рукояточной электрокатушкой, соединённой с аккумуляторной батарей и контактами на направляющих. При повороте рукоятки по очереди замыкались контакты, и в очередном из снарядов срабатывал пусковой пиропатрон.
Подрыв взрывчатого вещества боевой части снаряда осуществлялся с двух сторон (длина детонатора была лишь немного меньше длины полости для ВВ). И когда две волны детонации встречались, то газовое давление взрыва в месте встречи резко возрастало. Вследствие этого осколки корпуса имели значительно большее ускорение, разогревались до 600-800 °С и имели хорошее зажигающее действие. Кроме корпуса, разрывалась ещё и часть ракетной камеры, раскалявшейся от горевшего внутри пороха, это увеличивало осколочное действие в 1,5-2 раза по сравнению с артиллерийскими снарядами аналогичного калибра. Именно поэтому и возникла легенда о том, что реактивные снаряды «катюш» были снабжены «термитным зарядом». «Термитный» заряд, действительно, испытывался веской 1942 года в блокадном Ленинграде, но он оказался излишним — после залпа «катюш» и так всё горело вокруг. А совместное применение десятков ракет одновременно также создавало интерференцию взрывных волн, что ещё более усиливало поражающий эффект.

Боевое крещение под Оршей

Первый залп батарея советских реактивных миномётов (так для пущей секретности стали называть новый вид боевой техники) в составе семи боевых установок БМ-13 произвела в середине июля 1941 года. Произошло это под Оршей. Опытная батарея под командованием капитана Флёрова нанесла огневой удар по железнодорожной станции Орша, на которой было замечено скопление боевой техники и живой силы противника.
В 15:15 14 июля 1941 года по вражеским эшелонам был открыт шквальный огонь. Вся станция в мгновение ока превратилась в огромное огненное облако. В тот же день в своём дневнике начальник немецкого Генерального штаба генерал Гальдер записал: «14 июля под Оршей русские применили неизвестное до этого времени оружие. Огненный шквал снарядов сжёг железнодорожную станцию Орша, все эшелоны с личным составом и боевой техникой приехавших военных частей. Плавился металл, горела земля».

Моральный эффект от применения реактивных миномётов был ошеломляющим. Противник потерял на станции Орша больше батальона пехоты и огромное количество боевой техники и вооружения. А батарея капитана Флёрова нанесла в тот же день ещё один удар — на этот раз по вражеской переправе через реку Оршицу.
Командование вермахта, изучив информацию, полученную от очевидцев применения нового оружия русских, было вынуждено издать специальную инструкцию своим войскам, в которой говорилось: «С фронта поступают сообщения о применении русскими нового вида оружия, стреляющего реактивными снарядами. Из одной установки в течение 3-5 секунд может быть произведено большое число выстрелов. О каждом появлении этих орудий надлежит в тот же день донести генералу, командующему химическими войсками, при верховном командовании ». За батареей капитана Флёрова началась настоящая охота. В октябре 1941 года она оказалась в Спас-Деменском «котле» и попала в засаду. Из 160 человек к своим выйти удалось только 46. Сам командир батареи погиб, предварительно убедившись, что все боевые машины взорваны и в руки врага целыми не попадут.

На суше и на море…

Помимо БМ-13, в СКБ Воронежского завода им. Коминтерна, на котором выпускались эти боевые установки, были разработаны новые варианты размещения реактивных снарядов. Например, учитывая крайне низкую проходимость автомобиля ЗИС-6, был разработан вариант установки направляющих для реактивных снарядов на шасси гусеничного трактора СТЗ-5 НАТИ. Кроме того, нашёл применение и реактивный снаряд калибра 82 мм. Для него были разработаны и изготовлены направляющие, которые позднее устанавливали на шасси автомашины ЗИС-6 (36 направляющих) и на шасси лёгких танков Т-40 и Т-60 (24 направляющих).

Была разработана 16-зарядная установка под снаряды РС-132 и 48-зарядная установка под снаряды РС-82 для бронепоездов. Осенью 1942 года во время боевых действий на Кавказе для использования в горных условиях были изготовлены 8-зарядные горновьючные пусковые установки снарядов РС-82.

Позднее их ставили на американские автомобили-вездеходы «Виллис», поступавшие в СССР по ленд-лизу.
Специальные пусковые установки для реактивных снарядов калибра 82 мм и 132 мм изготовили для их последующей установки на боевые корабли — торпедные катера и бронекатера.

Сами же пусковые установки получили народное прозвище «катюша», под которым они и вошли в историю Великой Отечественной войны. Почему «катюши»? На сей счёт существует множество версий. Наиболее достоверная — из-за того, что на первых БМ-13 стояла буква «К» — как информация о том, что изделие выпущено на заводе им. Коминтерна в Воронеже. Кстати, такое же прозвище получили и крейсерские лодки советского военно-морского флота, имевшие буквенный индекс «К». Всего за время войны было разработано и выпущено 36 конструкций пусковых установок.

А солдаты вермахта прозвали БМ-13 «сталинскими органами». По всей видимости, рёв реактивных снарядов напоминал немцам звуки церковного органа . От этой «музыки» им явно было не по себе.
А с весны 1942 года направляющие с реактивными снарядами стали устанавливать на ввозимые в СССР по ленд-лизу британские и американские полноприводные шасси. Всё же ЗИС-6 оказался машиной с низкой проходимостью и грузоподъёмностью. Наиболее подходящим для установки реактивных установок оказался трёхосный полноприводный американский грузовик Studebakker US6. Боевые машины стали выпускаться на его шасси. При этом они получили наименование БМ-13Н («нормализированная»).

За все время Великой Отечественной войны советская промышленность произвела более десяти тысяч боевых машин реактивной артиллерии.

Родственники «катюши»

При всех своих достоинствах осколочно-фугасные реактивные снаряды РС-82 и РС-132 имели один недостаток — большое рассеивание и малую эффективность при воздействии на вражескую живую силу, находящуюся в полевых укрытиях и траншеях. Чтобы исправить этот недостаток, были изготовлены специальные реактивные снаряды калибра 300 мм.
В народе они получили прозвище «андрюша». Запускались они с пускового станка («рамы»), изготовленного из дерева. Пуск производился с помощью сапёрной подрывной машинки.
Впервые «андрюши» были применены в Сталинграде. Новое оружие было просто в изготовлении, но их установка на позиции и наводка на цель требовали много времени. К тому же небольшая дальность реактивных снарядов М-30 делала их опасными для своих же расчётов.

Поэтому в 1943 году в войска стал поступать усовершенствованный реактивный снаряд, который при той же мощности имел большую дальность стрельбы. Снаряд М-31 мог поразить живую силу на площади 2 тысячи квадратных метров или образовать воронку глубиной 2-2,5 м и диаметром 7-8 м. А вот время для подготовки залпа новыми снарядами было значительным — полтора-два часа.
Такие снаряды применялись в 1944-1945 годах при штурме вражеских укреплений и во время уличных боёв. Достаточно было одного попадания реактивного снаряда М-31, чтобы разрушить вражеский ДЗОТ или огневую точку, оборудованную в жилом здании.

Огненный меч «бога войны»

К маю 1945 года в частях реактивной артиллерии имелось около трёх тысяч боевых машин самых разных типов и множество «рам» со снарядами М-31. Ни одно советское наступление, начиная со Сталинградской битвы, не начиналось без артподготовки с использованием «катюш». Залпы боевых установок стали тем самым «огненным мечом», с помощью которого наши пехота и танки прокладывали себе путь через вражеские укреплённые позиции.
В ходе войны установки БМ-13 порой использовались для стрельбы прямой наводкой по танкам и огневым точкам противника. Для этого задними колёсами боевая машина заезжала на какое-нибудь возвышение, чтобы её направляющие принимали горизонтальное положение. Конечно, точность такой стрельбы была довольно низкой, но прямое попадание 132-мм реактивного снаряда разносило на куски любой вражеский танк, близкий взрыв опрокидывал боевую технику противника, а тяжёлые раскалённые осколки надёжно выводили её из строя.

После войны советские конструкторы боевых машин продолжили работу над «катюшами» и «андрюшами». Только теперь они стали называться не гвардейскими миномётами, а системами залпового огня. В СССР были сконструированы и построены такие мощные СЗО, как «Град», «Ураган» и «Смерч». При этом потери противника, попавшего под залп батареи «Ураганов» или «Смерчей», сопоставимы с потерями от применения тактического ядерного оружия мощностью до 20 килотонн, то есть со взрывом атомной бомбы, сброшенной на Хиросиму.

Боевая машина БМ-13 на шасси трёхосного автомобиля

Калибр снаряда — 132 мм.
Масса снаряда — 42,5 кг.
Масса боевой части — 21,3 кг.
Максимальная скорость полёта снаряда — 355 м/с.
Количество направляющих — 16.
Максимальная дальность стрельбы — 8470 м.
Время заряжания установки — 3-5 минут.
Продолжительность полного залпа — 7-10 секунд.

Гвардейский миномёт БМ-13 Катюша

1. Пусковая установка
2. Реактивные снаряды
3. Автомобиль, на котором монтировалась установка

Пакет направляющих
Бронещиты кабины
Походная опора
Подъёмная рама
Аккумулятор пусковой установки
Кронштейн прицела
Поворотная рама
Рукоятка подъёмного механизма

Пусковые установки крепились на шасси автомобилей ЗИС-6, «Форд-Мармон», «Интернационал Джиемси», «Остин» и на гусеничных тягачах СТЗ-5 Наибольшее число «Катюш» было смонтировано на полноприводных трёхосных автомобилях «Студебеккер».

Снаряд М-13

01. Стопорное кольцо взрывателя
02. Взрыватель ГВМЗ
03. Шашка детонатора
04. Разрывной заряд
05. Головная часть
06. Воспламенитель
07. Дно камеры
08. Направляющий штифт
09. Пороховой ракетный заряд
10. Ракетная часть
11. Колосниковая решётка
12. Критическое сечение сопла
13. Сопло
14. Стабилизатор

Уцелели немногие

Об эффективности боевого применения «катюш» в ходе наступления на укреплённый узел противника может послужить пример разгрома Толкачёвского оборонительного узла в ходе нашего контрнаступления под Курском в июле 1943 года.
Деревня Толкачёво была превращена немцами в сильно укреплённый узел сопротивления с большим количеством блиндажей и дзотов в 5-12 накатов, с развитой сетью траншей и ходов сообщений. Подходы к деревне были плотно минированы и прикрыты проволочными заграждениями.
Залпами реактивной артиллерии значительная часть дзотов была разрушена, траншеи вместе с находившейся в них вражеской пехотой засыпаны, огневая система полностью подавлена. Из всего гарнизона узла, насчитывавшего 450-500 человек, уцелели только 28. Толкачёвский узел был взят нашими частями без какого-либо сопротивления.

Резерв верховного главнокомандования

По решению Ставки в январе 1945 года было начато формирование двадцати гвардейских миномётных полков — так стали называть части, имевшие на вооружении БМ-13.
Гвардейский миномётный полк (Гв.МП) артиллерии Резерва Верховного Главнокомандования (РВГК) по штату состоял из управления и трёх дивизионов трёхбатарейного состава. Каждая батарея имела четыре боевые машины. Таким образом, залп только одного дивизиона из 12 машин БМ-13-16 ПИП (директива Ставки №002490 запрещала использование реактивной артиллерии в количестве менее дивизиона) по силе мог сравниться с залпом 12 тяжёлых гаубичных полков РВГК (по 48 гаубиц калибра 152 мм в полку) или 18 тяжёлых гаубичных бригад РВГК (по 32 гаубицы калибра 152 мм в бригаде).

Виктор Сергеев

После принятия на вооружение авиации 82-мм реактивных снарядов класса "воздух-воздух" РС-82 (1937 год) и 132-мм реактивных снарядов класса "воздух-земля" РС-132 (1938 год) Главное артиллерийское управление поставило перед разработчиком снарядов – Реактивным НИИ – задачу создания реактивной полевой системы залпового огня на основе снарядов РС-132. Уточненное тактико-техническое задание было выдано институту в июне 1938 года.

В соответствии с этим заданием к лету 1939 года институт разработал новый 132-мм осколочно-фугасный снаряд, получивший позднее официальное название М-13. По сравнению с авиационным РС-132 этот снаряд имел большую дальность полета и значительно более мощную боевую часть. Увеличение дальности полета было достигнуто за счет увеличения количества ракетного топлива, для этого потребовалось удлинить ракетную и головную части реактивного снаряда на 48 см. Снаряд М-13 имел несколько лучшие, чем РС-132, аэродинамические характеристики, что позволило получить более высокую кучность.

К снаряду была разработана также самоходная многозарядная пусковая установка. Первый ее вариант, был создан на базе грузового автомобиля ЗИС-5 и обозначался МУ-1 (механизированная установка, первый образец). Проведенные в период с декабря 1938 года по февраль 1939 года полигонные испытания установки показали, что она не в полной мере отвечает поставленным требованиям. С учетом результатов испытаний Реактивный НИИ разработал новую пусковую установку МУ-2, которая в сентябре 1939 года была принята Главным артиллерийским управлением для полигонных испытаний. По результатам окончившихся в ноябре 1939 года полигонных испытаний институту были заказаны пять пусковых установок для проведения войсковых испытаний. Еще одну установку заказало Артиллерийское управление Военно-Морского Флота для использования ее в системе береговой обороны.

21 июня 1941 года установка была продемонстрирована руководителям ВКП(6) и Советского правительства и в тот же день, буквально за несколько часов до начала Великой Отечественной войны было принято решение о срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки, получившей официальной название БМ-13 (боевая машина 13).

Производство установок БМ-13 было организовано на воронежском заводе им. Коминтерна и на московском заводе "Компрессор". Одним из основных предприятий по выпуску реактивных снарядов стал московский завод им. Владимира Ильича.

В ходе войны производство пусковых установок в срочном порядке было развернуто на нескольких предприятиях, обладавших различными производственными возможностями, в связи с этим в конструкцию установки вносились более или менее существенные изменения. Таким образом, в войсках использовалось до десяти разновидностей пусковой установки БМ-13, что затрудняло обучение личного состава и отрицательно сказывалось на эксплуатации боевой техники. По этим причинам была разработана и в апреле 1943 года принята на вооружение унифицированная (нормализованная) пусковая установка БМ-13Н, при создании которой конструкторы критически проанализировали все детали и узлы в целях повышения технологичности их производства и снижения стоимости, в результате чего все узлы получили самостоятельные индексы и стали универсальными. Состав

В состав БМ-13"Катюша" входят следующие боевые средства:

Боевая машина (БМ) МУ-2 (МУ-1) ;
Реактивные снаряды.
Реактивный снаряд М-13:

Снаряд М-13 состоит из головной части и порохового реактивного двигателя. Головная часть по своей конструкции напоминает артиллерийский осколочно-фугасный снаряд и снаряжена зарядом взрывчатого вещества, для подрыва которого используются контактный взрыватель и дополнительный детонатор. Реактивный двигатель имеет камеру сгорания, в которой помещен пороховой метательный заряд в виде цилиндрических шашек с осевым каналом. Для воспламенения порохового заряда используются пирозапалы. Образующиеся при горении пороховых шашек газы истекают через сопло, перед которым расположена диафрагма, препятствующая выбросу шашек через сопло. Стабилизация снаряда в полете обеспечивается с помощью хвостового стабилизатора с четырьмя перьями, сваренными из стальных штампованных половинок. (Такой способ стабилизации обеспечивает более низкую кучность по сравнению со стабилизацией вращением вокруг продольной оси, однако позволяет получить большую дальность полета снаряда. Кроме того, использование оперенного стабилизатора весьма существенно упрощает технологию производства реактивных снарядов).

Дальность полета снаряда М-13 достигала 8470 м, но при этом имело место весьма значительное рассеивание. По таблицам стрельбы 1942 года при дальности стрельбы 3000 м боковое отклонение составляло 51 м, а по дальности - 257 м.

В 1943 году был разработан модернизированный вариант реактивного снаряда, получивший обозначение М-13-УК (улучшенной кучности). Для повышения кучности стрельбы у снаряда М-13-УК в переднем центрирующем утолщении ракетной части выполнены 12 тангенциально расположенных отверстий, через которые во время работы ракетного двигателя выходит часть пороховых газов, приводящая снаряд во вращение. Хотя дальность полета снаряда при этом несколько уменьшилась (до 7,9 км), улучшение кучности привело к уменьшению площади рассеивания и к возрастанию плотности огня в 3 раза по сравнению со снарядами М-13. Принятие снаряда М-13-УК на вооружение в апреле 1944 года способствовало резкому увеличению огневых возможностей реактивной артиллерии.

Пусковая установка РСЗО"Катюша":

К снаряду разработана самоходная многозарядная пусковая установка. Первый ее вариант - МУ-1 на базе грузового автомобиля ЗИС-5 имел 24 направляющих, установленных на специальной раме в поперечном положении по отношению к продольной оси автомобиля. Ее конструкция позволила производить пуск реактивных снарядов только перпендикулярно продольной оси автомашины, причем струи горячих газов повреждали элементы установки и корпус ЗИС-5. Не обеспечивалась также безопасность при управлении огнем из кабины водителя. Пусковая установка сильно раскачивалась, что ухудшало кучность стрельбы реактивных снарядов. Заряжание пусковой установки с передней части направляющих производить было неудобно и требовало много времени. Автомашина ЗИС-5 имела ограниченную проходимость.

Более совершенная пусковая установка МУ-2 на базе грузового автомобиля повышенной проходимости ЗИС-6 имела 16 направляющих, расположенных вдоль оси автомобиля. Каждые две направляющие соединялись, образуя единую конструкцию, именовавшуюся "спаркой". В конструкцию установки был введен новый узел – подрамник. Подрамник позволил вести сборку всей артиллерийской части пусковой установки (как единого агрегата) на нем, а не на шасси, как было ранее. В собранном виде артиллерийская часть относительно легко монтировалась на шасси любой марки автомобиля при минимальной доработке последней. Созданная конструкция позволила уменьшить трудоемкость, время изготовления и стоимость пусковых установок. Вес артиллерийской части был снижен на 250 кг, стоимость – более чем на 20 процентов.Существенно повышены были и боевые и эксплуатационные качества установки. За счет введения бронирования бензобака, бензопровода, боковых и задней стенок кабины водителя была повышена живучесть пусковых установок в бою. Был увеличен сектор обстрела, повысилась устойчивость пусковой установки в походном положении, усовершенствованные подъемный и поворотный механизмы позволили увеличить скорость наведения установки на цель. Перед пуском боевая машина МУ-2 поддомкрачивалась аналогично МУ-1. Силы, раскачивающие пусковую установку, благодаря расположению направляющих вдоль шасси автомашины, прилагались по ее оси на два домкрата, находившиеся вблизи центра тяжести, поэтому раскачивание стало минимальным. Заряжание в установке производилось с казенной части, то есть с заднего конца направляющих. Это было удобнее и позволяло значительно ускорить операцию. Установка МУ-2 имела поворотный и подъемный механизмы простейшей конструкции, кронштейн для крепления прицела с обычной артиллерийской панорамой и большой металлический бак для горючего, установленный сзади кабины. Стекла кабины закрывались броневыми откидными щитами. Напротив сиденья командира боевой машины на передней панели был смонтирован небольшой прямоугольный ящичек с вертушкой, напоминающий диск телефонного аппарата, и рукояткой для поворачивания диска. Этот прибор носил название "пульт управления огнем" (ПУО). От него шел жгут проводов к специальному аккумулятору и к каждой направляющей.

При одном обороте рукоятки ПУО происходило замыкание электроцепи, срабатывал пиропатрон, помещенный в передней части ракетной камеры снаряда, воспламенялся реактивный заряд и происходил выстрел. Темп стрельбы определялся темпом вращения рукоятки ПУО. Все 16 снарядов можно было выпустить за 7-10секунд. Время перевода пусковой установки МУ-2 из походного в боевое положение составляло 2-3 минуты, угол вертикального обстрела находился в пределах от 4° до 45°, угол горизонтального обстрела составлял 20°.

Конструкция пусковой установки допускала ее передвижение в заряженном состоянии с довольно высокой скоростью (до 40 км/ч) и быстрое развертывание на огневой позиции, что способствовало нанесению внезапных ударов по противнику.

Существенным фактором, повышающим тактическую мобильность частей реактивной артиллерии вооруженных установками БМ-13Н, стало то, что в качестве базы для пусковой установки был использован мощный американский грузовой автомобиль "Студебеккер US 6х6", поставлявшийся в СССР по ленд-лизу. Этот автомобиль имел повышенную проходимость, обеспечивающуюся мощным двигателем, тремя ведущими осями (колесная формула 6х6), демультипликатором, лебедкой для самовытаскивания, высоким расположением всех частей и механизмов, чувствительных к воздействию воды. Созданием этой пусковой установки была окончательно завершена отработка серийной боевой машины БМ-13. В таком виде она и провоевала до конца войны.

Тактико-технические характеристики РСЗО БМ-13 "Катюша"
Реактивный снаряд M-13
Калибр,мм 132
Масса снаряда, кг 42,3
Масса БЧ, кг 21,3
Масса взрывчатого вещества,кг 4,9
Дальность стрельбы-максимальная, км 8,47
Время производства залпа, сек 7-10
Боевая машина МУ-2
База ЗиС-6 (8х8)
Масса БМ, т 43,7
Максимальная скорость, км/ч 40
Число направляющих 16
Угол вертикального обстрела,град от +4 до +45
Угол горизонтального обстрела,град 20
Расчет, чел. 10-12
Год принятия на вооружение 1941

Испытания и эксплуатация

Первая батарея полевой реактивной артиллерии, отправленная на фронт в ночь с 1 на 2 июля 1941 года под командованием капитана И.А.Флерова, была вооружена семью установками, изготовленными Реактивным НИИ. Своим первым залпом в 15 часов 15 минут 14 июля 1941 года батарея стерла с лица земли железнодорожный узел Орша вместе с находившимся на нем немецкими эшелонами с войсками и боевой техникой.

Исключительная эффективность действий батареи капитана И. А. Флерова и сформированных вслед за ней еще семи таких батарей способствовали быстрому наращиванию темпов производства реактивного вооружения. Уже с осени 1941 года на фронтах действовало 45 дивизионов трехбатарейного состава по четыре пусковых установки в батарее. Для их вооружения в 1941 году было изготовлено 593 установки БМ-13. По мере поступления боевой техники от промышленности началось формирование полков реактивной артиллерии, состоявших из трех дивизионов, вооруженных пусковыми установками БМ-13 и зенитного дивизиона. Полк имел 1414 человек личного состава, 36 пусковых установок БМ-13 и 12 зенитных 37-мм пушек. Залп полка составлял 576 снарядов калибра 132мм. При этом живая сила и боевая техника противника уничтожалась на площади свыше 100 гектаров. Официально полки назывались гвардейскими минометными полками артиллерии резерва Верховного Главнокомандования.

Рубрики:

Реактивная система залпового огня БМ-13 "Катюша"
После принятия РЅР° вооружение авиации 82-РјРј реактивных снарядов класса "РІРѕР·РґСѓС…-РІРѕР·РґСѓС…" Р РЎ-82 (1937 РіРѕРґ) Рё 132-РјРј реактивных снарядов класса "РІРѕР·РґСѓС…-земля" Р РЎ-132 (1938 РіРѕРґ) Главное артиллерийское управление поставило перед разработчиком снарядов – Реактивным РќР?Р? – задачу создания реактивной полевой системы залпового РѕРіРЅСЏ РЅР° РѕСЃРЅРѕРІРµ снарядов Р РЎ-132. Уточненное тактико-техническое задание было выдано институту РІ РёСЋРЅРµ 1938 РіРѕРґР°. Р’ соответствии СЃ этим заданием Рє лету 1939 РіРѕРґР° институт разработал новый 132-РјРј осколочно-фугасный снаряд, получивший позднее официальное название Рњ-13. РџРѕ сравнению ...

"Катюша"
Гвардейский реактивный миномет стал одним из самых страшных видов оружия времен Великой Отечественной войны
Сейчас уже точно никто не сможет сказать, при каких обстоятельствах реактивная установка залпового огня получила женское имя, да еще и в уменьшительно-ласкательной форме - "Катюша". Известно одно - на фронте прозвища получали далеко не все виды оружия. Да и имена эти зачастую были совсем не лестными. К примеру, штурмовик Ил-2 ранних модификаций, сохранивший жизнь не одному пехотинцу и бывший самым желанным "гостем" в любом бою, за выступавшую над фюзеляжем кабину получил среди солдат кличку "горбатый". А маленький истребитель И-16, вынесший на своих крыльях всю тяжесть первых воздушных боев, именовался "ишаком". Были, правда, и грозные прозвища - тяжелую самоходно-артиллерийскую установку Су-152, которая была способна одним выстрелом сбить башню с "Тигра", уважительно называли "зверобоем", а 203-миллиметровую гаубицу Б-4, снаряд которой оставлял воронку размером с одноэтажный дом, - "кувалдой". В любом случае, имена чаще всего давались суровые и строгие. А тут такая неожиданная нежность, если не сказать любовь...

Впрочем, если почитать воспоминания ветеранов, особенно тех, кто по своей военной профессии зависел от действий минометов - пехотинцев, танкистов, связистов, то становится понятно, за что бойцы так полюбили эти боевые машины. По своей боевой мощи "Катюша" не имела себе равных.

Сзади вдруг раздался скрежет, гул, и через нас на высоту полетели огненные стрелы... На высоте все покрылось огнем, дымом и пылью. Среди этого хаоса вспыхивали огненные свечи от отдельных взрывов. До нас донесся страшный грохот. Когда все это улеглось и раздалась команда "Вперед", мы заняли высоту, почти не встретив сопротивления, так чисто "сыграли катюши"... На высоте, когда мы туда поднялись, увидели, что все перепахано. Следов от окопов, в которых находились немцы, почти не осталось. Было много трупов вражеских солдат. Раненных фашистов перевязывали наши санитарки и, вместе с небольшим количеством оставшихся в живых, отправляли в тыл. На лицах немцев был испуг. Они еще не поняли, что с ними произошло, и не оправились после залпа "Катюш".

Из воспоминаний ветерана войны Владимира Яковлевича Ильяшенко (опубликовано на сайте Iremember.ru)

Каждый снаряд по мощности был примерно равен гаубичному, но при этом сама установка могла практически одновременно выпустить, в зависимости от модели и величины боеприпасов, от восьми до 32 ракет. "Катюши" действовали дивизионами, полками или бригадами. При этом в каждом дивизионе, оснащенном, к примеру, установками БМ-13, было пять таких машин, каждая из которых имела 16 направляющих для пуска 132-миллиметровых снарядов М-13, каждый весом 42 килограмма с дальностью полета 8470 метров. Соответственно, только один дивизион мог выпустить по врагу 80 снарядов. Если же дивизион оснащался установками БМ-8 с 32 82-миллиметровыми снарядами, то один залп составлял уже 160 ракет. Что такое 160 ракет, которые за несколько секунд обрушиваются на небольшую деревню или укрепленную высоту - представьте сами. А ведь во многих операциях во время войны артподготовку осуществляли полки, и даже бригады "Катюш", а это более сотни машин, или более трех тысяч снарядов за один залп. Что такое три тысячи снарядов, которые перепахивают окопы и укрепления за полминуты, представить себе, наверное, не сможет никто...

Во время наступлений советское командование старалось сосредоточить на острие главного удара как можно больше артиллерии. Сверхмассированная артподготовка, которая предшествовала прорыву вражеского фронта, была козырем Красной армии. Ни одна армия в той войне не смогла обеспечить такого огня. В 1945 году во время наступления советское командование стягивало на один километр фронта до 230-260 орудий ствольной артиллерии. Кроме них, на каждый километр приходилось, в среднем, 15-20 боевых машин реактивной артиллерии, не считая стационарных пусковых установок - рам М-30. Традиционно "Катюши" завершали артналет: реактивные установки давали залп, когда пехота уже шла в атаку. Зачастую после нескольких залпов "Катюш" пехотинцы входили в опустевший населенный пункт или на вражеские позиции, не встречая никакого сопротивления.

Конечно, такой налет не мог уничтожить всех вражеских солдат - реактивные снаряды "Катюш" могли действовать в осколочном или фугасном режиме, в зависимости от того, как настраивался взрыватель. При установке его на осколочное действие ракета взрывалась сразу же после того, как достигала земли, в случае с "фугасной" установкой взрыватель срабатывал с небольшим замедлением, позволяя снаряду углубиться в землю или другое препятствие. Однако и в том, и в другом случае, если солдаты противника находились в хорошо укрепленных окопах, то потери от обстрела были небольшими. Поэтому часто "Катюши" использовали также в начале артналета, чтобы не дать вражеским солдатам времени спрятаться в окопы. Именно благодаря внезапности и мощности одного залпа применение реактивных минометов приносило успех.

Уже на склоне высоты, совсем немного не добравшись до батальона, мы неожиданно попали под залп родной "катюши" - многоствольного реактивного миномёта. Это было ужасно: вокруг нас в течение минуты одна за другой рвались мины большого калибра. Не сразу отдышались и пришли в себя. Теперь показались вполне правдоподобными газетные сообщения о случаях, когда немецкие солдаты, побывавшие под обстрелом "катюш", сходили с ума.

"Если привлекать артиллерийский ствольный полк, то командир полка обязательно скажет: "У меня данных этих нет, я должен пристрелять орудия". Если он начинает пристрелку вести, а пристреливают одним орудием, беря цель в вилку - этот сигнал противнику: что сделать? Укрыться. На укрытие дается обычно 15 - 20 секунд. За это время артиллерийский ствол выпустит один-два снаряда. А я дивизионом за 15-20 секунд выпущу 120 ракет, которые идут все сразу", - рассказывает командир полка реактивных минометов Александр Филиппович Пануев.

Представить себе, что значит оказаться под ударом "Катюш", сложно. По словам тех, кто пережил такие обстрелы (и немцев, и советских солдат), это было одно из самых страшных впечатлений за всю войну. Звук, который издавали ракеты во время полета, каждый описывает по-разному - скрежет, вой, рев. Как бы то ни было, в сочетании с последующими взрывами, во время которых на несколько секунд на площади в несколько гектаров земля вперемешку с кусками строений, техники, людей, взлетала на воздух, это давало сильнейший психологический эффект. Когда солдаты занимали вражеские позиции, то их не встречали огнем не потому, что все были убиты - просто ракетный обстрел сводил с ума выживших.

Нельзя недооценивать психологическую составляющую любого оружия. Немецкий бомбардировщик Ju-87 оснащали сиреной, которая завывала во время пикирования, также подавляя психику тех, кто в тот момент находился на земле. А во время атак немецких танков "Тигр" расчеты противотанковых орудий порой покидали позиции в страхе перед стальными монстрами. Таким же психологическим эффектом обладали и "Катюши". За этот страшный вой они, кстати, получили у немцев прозвище "Сталинские органы".

Единственными, кому в Красной армии "Катюши" пришлись не по нутру, были артиллеристы. Дело в том, что мобильные установки реактивных минометов обычно выдвигались на позиции непосредственно перед залпом и так же быстро старались уйти. При этом немцы, по понятным причинам, именно "Катюши" старались уничтожать в первую очередь. Поэтому сразу после залпа реактивных минометов их позиции, как правило, начинали усиленно обрабатывать немецкая артиллерия и авиация. А учитывая, что позиции ствольной артиллерии и реактивных минометов зачастую располагались неподалеку друг от друга, налет накрывал артиллеристов, оставшихся там, откуда стреляли ракетчики.

СОВЕТСКИЕ РАКЕТЧИКИ ЗАРЯЖАЮТ "КАТЮШУ". Фото из архивов Минобороны РФ

"Выбираем огневые позиции. Нам говорят: "В таком-то месте огневая позиция, будете ждать солдат или поставленные маяки." Принимаем огневую позицию ночью. В это время подходит дивизион "Катюш". Если бы у меня время было, я бы сразу убрал оттуда свою позицию. "Катюши" сделали залп, на машины и ушли. А немцы подняли девятку "Юнкерсов" бомбить дивизион, а дивизион смотался. Они на батарею. Был переполох! Открытое место, прятались под лафетами пушек. Они отбомбили, кто впопад, кто не впопад и ушли", - рассказывает бывший артиллерист Иван Трофимович Сальницкий.

По словам бывших советских ракетчиков, воевавших на "Катюшах", чаще всего дивизионы действовали в рамках нескольких десятков километров фронта, появляясь там, где была необходима их поддержка. Сначала на позиции выходили офицеры, которые производили соответствующие расчеты. Эти расчеты, кстати, были довольно сложными - в них учитывалось не только расстояние до цели, скорость и направление ветра, но даже температура воздуха, которая влияла на траекторию движения ракет. После того, как все вычисления были сделаны, машины выдвигались на позицию, производили несколько залпов (чаще всего - не более пяти) и срочно уходили в тыл. Промедление в этом случае и впрямь было подобно смерти - немцы сразу накрывали место, откуда стреляли реактивные минометы, артиллерийским огнем.

Во время наступления тактика применения "Катюш", окончательно отработанная к 1943 году и до конца войны применявшаяся повсеместно, была другой. В самом начале наступления, когда требовалось взломать глубоко эшелонированную оборону врага, артиллерия (ствольная и реактивная) образовывала так называемый "огневой вал". В начале обстрела все гаубицы (зачастую даже и тяжелые самоходки) и реактивные минометы "обрабатывали" первый рубеж обороны. Затем огонь переносился на укрепления второй линии, а пехота занимала окопы и блиндажи первой. После этого огонь переносился вглубь - на третий рубеж, а пехотинцы тем временем занимали второй. При этом чем дальше уходила пехота, тем меньше ее могла поддерживать ствольная артиллерия - буксируемые орудия не могли сопровождать ее на всем протяжении наступления. Эта задача возлагалась на самоходные установки и "Катюши". Именно они вместе с танками шли следом за пехотой, поддерживая ее огнем. По словам тех, кто участвовал в таких наступлениях, после "огневого вала" "Катюш" пехота шла по выжженной полосе земли шириной в несколько километров, на которых не оставалось никаких следов тщательно подготовленной обороны.

БМ-13 "КАТЮША" НА БАЗЕ ГРУЗОВИКА "СТУДЕБЕККЕР". Фото с сайта Easyget.narod.ru

После войны "Катюши" стали устанавливать на постаменты - боевые машины превратились в памятники. Наверняка многие видели такие монументы по всей стране. Все они более-менее похожи друг на друга и почти не соответствуют тем машинам, которые воевали в Великой Отечественной войне. Дело в том, что на этих памятниках практически всегда фигурирует реактивная установка на базе автомобиля ЗиС-6. Действительно, в самом начале войны реактивные минометы устанавливали на ЗиСы, но как только в СССР по ленд-лизу стали поступать американские грузовики "Студебеккер", именно их превратили в самую распространенную базу для "Катюш". ЗиС, равно как и ленд-лизовские "Шевроле", были слишком слабы, чтобы возить по бездорожью тяжелую установку с направляющими для ракет. Дело не только в относительно маломощном двигателе - рамы у этих грузовиков не выдерживали веса установки. Собственно, и "Студебеккеры" старались не перегружать ракетами - если выезжать на позицию надо было издалека, то ракеты заряжали непосредственно перед залпом.

Кроме ЗиСов, "Шевроле" и наиболее часто встречавшихся среди "Катюш" "Студебекеров", в Красной армии в качестве шасси для реактивных установок использовали танки Т-70, однако от них быстро отказались - двигатель танка и его трансмиссия оказались слишком слабыми для того, чтобы установка могла беспрерывно курсировать вдоль линии фронта. Поначалу ракетчики обходились и вовсе без шасси - пусковые рамы М-30 перевозили в кузовах грузовиков, выгружая их непосредственно на позиции.

Из истории российского (советского) ракетостроения
РЕАКТИВНЫЕ СНАРЯДЫ "КАТЮШ":

М-8 - калибр 82 миллиметра, вес восемь килограммов, радиус поражения 10-12 метров, дальность стрельбы 5500 метров

М-13 - калибр 132 миллиметра, вес 42,5 килограмма, дальность стрельбы 8470 метров, радиус поражения 25-30 метров

М-30 - калибр 300 миллиметров, вес 95 килограммов, дальность стрельбы 2800 метров (после доработки - 4325 метров). Эти снаряды запускались со стационарных станков М-30. Они поставлялись в специальных каркасах-ящиках, которые были пусковыми установками. Иногда ракета не выходила из него и летела вместе с рамой

М-31-УК - снаряды, аналогичные М-30, но с улучшенной кучностью. Сопла, установленные немного под углом, заставляли ракету в полете вращаться вдоль продольной оси, стабилизируя ее.

Российское и советское ракетостроение имеет долгую и славную историю. Впервые к ракетам как к оружию всерьез отнесся еще Петр I. В начале XVIII века, как отмечается на сайте Победа.ру, на вооружение русской армии с его легкой руки поступили сигнальные ракеты, которые применялись во время Северной войны. Тогда же в различных артиллерийских школах появились и ракетные "отделения". В начале XIX века Военно-ученый комитет приступает к созданию боевых ракет. Долгое время различные военные ведомства проводили испытания и разработки в области ракетостроения. В этом деле проявили ярко себя российские конструкторы Картмазов и Засядко, которые независимо друг от друга разработали свои системы ракет.

Это оружие по достоинтву оценили российские военачальники. На вооружение русской армии были приняты зажигательные и фугасные ракеты отечественного производства, а также пусковые станки козлового, рамного, треножного и лафетного типа.

В XIX веке ракеты применялись во многих военных конфликтах. В августе 1827 года солдаты Кавказского корпуса выпустили по врагу в Ушаганском сражении, близ Алагеза и при штурме Ардавильской крепости несколько тысяч ракет. В дальнейшем именно на Кавказе это оружие применялось более всего. Ракеты везли на Кавказ тысячами, и тысячами же применяли во время штурмов крепостей и других операциях. Кроме того, ракетчики участвовали в русско-турецкой войне в составе артиллерии гвардейского корпуса, активно поддерживая пехоту и кавалерию в боях под Шумлой и при осаде турецких крепостей Варна и Силистрия.

Во второй половине XIX века ракеты стали применять массово. К этому моменту число боевых ракет, выпускаемых Петербургским ракетным заведением, исчислялось уже многими тысячами. Ими оснащали артиллерийские части, флот, даже поставляли в кавалерию - был разработан ракетный станок для казачьих и кавалерийских частей весом всего несколько фунтов, которым вооружались отдельные кавалеристы вместо ручного оружия или пик. Только с 1851 по 1854 годы в действующую армию были направлены 12550 двухдюймовых ракет.

Одновременно совершенствовалась их конструкция, тактика применения, химический состав наполнителя, пусковые станки. Именно в то время были выявлены недостатки ракет - недостаточная точность и мощность - и выработана тактика, которая позволяла нейтрализовать недостатки. "Удачное действование ракетой со станка зависит во многом от совершенно спокойного и внимательного наблюдения за всем ея полетом; но как в настоящее время такого условия выполнить невозможно, то при употреблении ракет против неприятеля, должно преимущественно действовать несколькими ракетами вдруг, беглым огнем или залпом. Таким образом, если не меткостью удара каждой отдельной ракеты, то совокупным действием большего их числа, можно достигнуть желаемой цели", - писал "Артиллерийский журнал" в 1863 году. Отметим, что тактика, описанная в военном издании, стала основой для создания "Катюш". Их снаряды поначалу также не отличались особой точностью, но этот недостаток компенсировался числом выпускаемых ракет.

Новый импульс развитие ракетного оружия получило в XX веке. Российские ученые Циолковский, Кибальчич, Мещерский, Жуковский, Неждановский, Цандер и другие разработали теоретические основы ракетной техники и космонавтики, создали научные предпосылки теории проектирования ракетных двигателей, предопределив появление "Катюши".

Разработка средств реактивной артиллерии началась в Советском Союзе еще до войны, в тридцатые годы. Над ними работала целая группа ученых-конструкторов под руководством Владимира Андреевича Артемьева. Первые экспериментальные реактивные установки стали испытывать с конца 1938 года, причем сразу в мобильном варианте - на шасси ЗиС-6 (стационарные установки появились уже в ходе войны из-за отстутсвия достаточного количества автомобилей). Перед войной, летом 1941 года, была сформирована первая часть - дивизион реактивных минометов.

ЗАЛП "КАТЮШ". Фото из архивов Минобороны РФ

Первый бой с участием этих установок произошел 14 июля 1941 года. Это один из самых известных эпизодов Великой Отечественнной войны. В тот день на белорусскую станцию Орша прибыли несколько немецких эшелонов с горючим, солдатами и боеприпасами - цель более чем заманчивая. К станции подошла батарея капитана Флерова, которая в 15 часов 15 минут сделала всего один залп. В течение нескольких секунд станция была буквально смешана с землей. В рапорте капитан потом написал: "Результаты отличные. Сплошное море огня".

Судьба капитана Ивана Андреевича Флерова, как и судьбы сотен тысяч советских военнослужащих в 1941 году, оказалась трагичной. В течение нескольких месяцев ему удавалось действовать довольно успешно, уходя из-под вражеского огня. Несколько раз батарея оказывалась в окружении, но всегда выходила к своим, сохранив боевую технику. Последний бой она приняла 30 октября под Смоленском. Попав в окружение, бойцы были вынуждены подорвать пусковые установки (на каждой машине находился ящик со взрывчаткой и бикфордов шнур - установки ни при каких обстоятельствах не должны были попасть к врагу). Затем, прорываясь из "котла", большинство из них, включая капитана Флерова, погибли. К линии фронта вышли только 46 артиллеристов батареи.

СМОТРИ ТАКЖЕ
СПЕЦПРОЕКТ, ПОСВЯЩЕННЫЙ
60-ЛЕТИЮ ПОБЕДЫ

Однако к тому моменту на фронте уже действовали новые батареи гвардейских минометов, низвергая на головы врага то самое "море огня", о котором Флеров писал в первом донесении из-под Орши. Потом это море будет сопровождать немцев на всем их печальном пути - от Москвы через Сталинград, Курск, Орел, Белгород и так далее, вплоть до Берлина. Уже в 1941 году те, кто выжил в том страшном обстреле на узловой белорусской станции, наверняка крепко задумались о том, стоило ли вообще начинать войну со страной, которая за несколько секунд может превратить в пепел несколько поездов. Впрочем, выбора у них не было - это были простые солдаты и офицеры, а те, кто приказал им отправиться в Оршу, узнали о том, как поют сталинские органы, спустя неполных четыре года - в мае 1945-го, когда эта музыка зазвучала в небе

Всё началось с разработки реактивных снарядов на основе дымного пороха в 1921 году. Участие в работе над проектом принимали Н.И. Тихомиров, В.А. Артемьев из газодинамической лаборатории.

К 1933 году работа была практически завершена и начались официальные испытания. Для их запуска использовали многозарядные авиационные и однозарядные наземные пусковые станки. Эти снаряды были прототипами тех, что позже использовались на "катюшах". Доработкой занималась группа разработчиков Реактивного института.

В 1937-38 годах реактивные снаряды данного типа были приняты на вооружение военно-воздушными силами Советского Союза. Их использовали на истребителях И-15, И-16, И-153, а позже - на штурмовиках Ил-2.

С 1938 по 1941 годы в Реактивном институте шла работа по созданию многозарядной пусковой установки, смонтированной на базе грузового автомобиля. В марте 1941 года были проведены полигонные испытания установок, получивших название БМ-13 - Боевая Машина 132 мм снарядов.

На боевых машинах стояли осколочно-фугасные снаряды калибра 132 мм под названием М-13, буквально за несколько дней до начала войны пущенные в серийное производство. 26 июня 1941 года в Воронеже была завершена сборка двух первых серийных БМ-13 на базе ЗИС-6. 28 июня установки прошли испытания на подмосковном полигоне и поступили в распоряжение армии.

Экспериментальная батарея из семи машин под командованием капитана И. Флёрова впервые приняла участие в боях 14 июля 1941 года за занятый накануне немцами город Рудня. Два дня спустя это же соединение обстреляло железнодорожную станцию Орша и переправу через реку Оршица.

Производство БМ-13 было налажено на заводе им. Коминтерна в Воронеже, а также на московском "Компрессоре". Производство снарядов было организовано на московском заводе им. Владимира Ильича. За время войны было разработано несколько модификаций реактивной установки и снарядов к ней.

Через год, в 1942-ом, были разработаны снаряды калибром 310 мм. В апреле 1944 года под них создали самоходную установку с 12 направляющими, которая монтировалась на шасси грузовой автомашины.

Происхождение названия

В целях сохранения секретности руководство настоятельно рекомендовали называть установку БМ-13 как угодно, лишь бы не раскрывать подробностей её характеристик и назначения. По этой причине солдаты первое время называли БМ-13 "гвардейским миномётом".

Что же до ласкового "Катюша", то версий относительно появления такого имени для миномётной установки существует множество.

Одна из версий гласит, что миномётную установку назвали "катюшей" по названию популярной перед войной песни Матвея Блантера на слова Михаила Исаковского "Катюша". Версия весьма убедительна потому, что при обстреле Рудни установки были расположены на одной из местных возвышенностей.

Другая версия отчасти более прозаична, но не менее душевна. В армии существовала негласная традиция давать оружию ласковые прозвища. К примеру, гаубица М-30 получила прозвище "Матушкой", пушка-гаубица МЛ-20 звали "Емелькой". Первоначально БМ-13 какое-то время называли "Раисой Сергеевной", таким образом расшифровывая сокращение РС - реактивный снаряд.

Установки были настолько охраняемой военной тайной, что в ходе боевых действий категорически запрещалось использовать традиционные команды вроде "огонь", "залп" или "пли". Их заменили на команды "играй" и "пой": для запуска надо было очень быстро крутить ручку электрогенератора.

Ну и ещё одна из версий совсем проста: неизвестный солдат написал на установке имя любимой девушки - Катюша. Прозвище прижилось.

Тактико-технические характеристики

Главный конструктор А.В. Костиков

• Число направляющих - 16
• Длина направляющих - 5 метров
• Вес в походном снаряжении без снарядов - 5 тонн
• Переход из походного положения в боевое - 2 - 3 минуты
• Время на заряжание установки - 5 - 8 минут
• Продолжительность залпа - 4 - 6 секунд
• Тип снаряда - реактивный, осколочно-фугасный
• Калибр - 132 мм
• Максимальная скорость снаряда - 355 м/с
• Дальность - 8470 метров

История катюши

История создания катюши берёт своё начало ещё в допетровские времена. На Руси первые ракеты появились в XV веке. К концу XVI века в России хорошо знали устройство, способы изготовления и боевого применения ракет. Об этом убедительно свидетельствует «Устав ратных, пушечных и других дел, касающихся до военной науки», написанный в 1607-1621 годах Онисимом Михайловым. С 1680 года в России существовало уже специальное Ракетное заведение. В XIX веке ракеты, предназначенные для поражения живой силы и материальной части противника, были созданы генерал-майором Александром Дмитриевичем Засядко . Работы по созданию ракет Засядко начал в 1815 году в инициативном порядке на собственные средства. К 1817 году ему удалось на базе осветительной ракеты создать боевую ракету фугасного и зажигательного действия.
В конце августа 1828 года из Петербурга под осажденную турецкую крепость Варну прибыл гвардейский корпус. Вместе с корпусом прибыла и первая русская ракетная рота под командованием подполковника В. М. Внукова. Рота была сформирована по инициативе генерал-майора Засядко. Ракетная рота получила первое боевое крещение под Варной 31 августа 1828 года во время атаки турецкого редута, расположенного у моря южнее Варны. Ядра и бомбы полевых и корабельных орудий, а также разрывы ракет, заставили защитников редута укрыться в норах, сделанных во рву. Поэтому, когда охотники (добровольцы) Симбирского полка бросились на редут, турки не успели занять свои места и оказать атакующим эффективного сопротивления.

5 марта 1850 года командиром Ракетного заведения был назначен полковник Константин Иванович Константинов – внебрачный сын великого князя Константина Павловича от связи с актрисой Кларой Анной Лоренс. В период его нахождения на этой должности на вооружение русской армии были приняты 2-, 2,5– и 4-дюймовые ракеты системы Константинова. Вес боевых ракет зависел от типа боевой части и характеризовался следующими данными: 2-дюймовая ракета весила от 2,9 до 5 кг; 2,5-дюймовая - от 6 до 14 кг и 4-дюймовая - от 18,4 до 32 кг.

Дальности стрельбы ракет системы Константинова, созданных им в 1850-1853 годах, были весьма значительны для того времени. Так, 4-дюймовая ракета, снаряженная 10-фунтовыми (4,095 кг) гранатами, имела максимальную дальность стрельбы 4150 м, а 4-дюймовая зажигательная ракета - 4260 м, в то время как четвертьпудовый горный единорог обр. 1838 г. имел максимальную дальность стрельбы всего лишь 1810 метров. Мечтой Константинова было создание воздушной ракетной установки, стреляющей ракетами с воздушного шара. Проведённые опыты доказали большую дальность стрельбы ракетами с привязного аэростата. Однако добиться приемлемой кучности не удалось.
После смерти К. И. Константинова в 1871 году ракетное дело в русской армии пришло в упадок. Боевые ракеты эпизодически и в небольшом количестве применялись в русско-турецкой войне 1877-1878 годов. Более успешно ракеты применялись при покорении Средней Азии в 70-80-х годах XIX века. Решающую роль они сыграли при . В последний раз ракеты Константинова применялись в Туркестане в 90-е годы XIX века. А в 1898 году боевые ракеты были официально сняты с вооружения русской армии.
Новый импульс развитию ракетного оружия был дан во время первой мировой войны: в 1916 году профессор Иван Платонович Граве создал желатиновый порох, усовершенствовав бездымный порох французского изобретателя Поля Вьеля. В 1921 году разработчики Н. И. Тихомиров, В. А. Артемьев из газодинамической лаборатории приступили к разработке реактивных снарядов на основе этого пороха.

На первых порах у газодинамической лаборатории, где создавалось ракетное оружие, трудностей и неудач было больше, чем успехов. Однако энтузиасты – инженеры Н. И. Тихомиров, В. А. Артемьев, а затем и Г. Э. Лангемак и Б. С. Петропавловский упорно совершенствовали свое «детище», твердо веря в успех дела. Потребовались обширные теоретические разработки и бесчисленные эксперименты, которые в итоге привели к созданию в конце 1927 года 82-мм осколочного реактивного снаряда с пороховым двигателем, а вслед за ним и более мощного, калибром 132 мм. Испытательные стрельбы, проведенные под Ленинградом в марте 1928 года, обнадеживали – дальность составляла уже 5-6 км, хотя рассеивание по-прежнему было большим. Долгие годы его не удавалось значительно снизить: изначальная концепция предполагала снаряд с оперением, не выходящим за его калибр. Ведь направляющей для него служила труба – простая, легкая, удобная для монтажа.
В 1933 году инженер И. Т. Клейменов предложил делать более развитое оперение, более чем в два раза превышающее по своему размаху калибр снаряда. Кучность стрельбы повысилась, увеличилась и дальность полета, но пришлось конструировать новые открытые – в частности, рельсовые – направляющие для снарядов. И снова годы экспериментов, поисков...
К 1938 году основные трудности в создании мобильной реактивной артиллерии были преодолены. Сотрудники московского РНИИ Ю. А. Победоносцев, Ф. Н. Пойда, Л. Э. Шварц и другие разработали 82-мм осколочные, осколочно-фугасные и термитные снаряды (PC) с твердотопливным (пороховым) двигателем, который запускался дистанционным электрозапалом.

В то же время для стрельбы по наземным целям конструкторы предложили несколько вариантов мобильных многозарядных пусковых установок залпового огня (по площадям). В их создании под руководством А. Г. Костикова принимали участие инженеры В. Н. Галковский, И. И. Гвай, А. П. Павленко, А. С. Попов.
Установка состояла из восьми открытых направляющих рельсов, связанных между собой в единое целое трубчатыми сварными лонжеронами. 16 реактивных 132-мм снарядов массой по 42,5 кг фиксировались с помощью Т-образных штифтов сверху и снизу направляющих попарно. В конструкции была предусмотрена возможность менять угол возвышения и разворота по азимуту. Наводка на цель производилась через прицел вращением рукояток подъемного и поворотного механизмов. Установку монтировали на шасси грузового автомобиля , причем в первом варианте сравнительно короткие направляющие располагались поперек машины, получившей общее название МУ-1 (механизированная установка). Это решение было неудачным – при стрельбе машина раскачивалась, что существенно уменьшало кучность боя.

Установка МУ-1, поздний вариант. Расположение направляющих ещё поперечное, но в качестве шасси уже используется ЗиС-6. На такой установке одновременно помещалось 22 снаряда, и она могла вести огонь прямой наводкой. Если бы вовремя догадались добавить выдвижные лапы, то такой вариант установки по боевым качествам превзошёл бы МУ-2, принятую впоследствии на вооружение под индексом БМ-12-16.

Снаряды М-13, содержавшие по 4,9 кг взрывчатого вещества, обеспечивали радиус сплошного поражения осколками 8-10 метров (при установке взрывателя на «О» - осколочное) и действительного поражения 25-30 метров. В грунте средней твердости при установке взрывателя на «3» (замедление) создавалась воронка диаметром 2-2,5 метра и глубиной 0,8-1 метр.
В сентябре 1939 года была создана реактивная система МУ-2 на более подходящем для этой цели трехосном грузовике ЗИС-6. Автомобиль представлял собой грузовик повышенной проходимости с двухскатной ошиновкой задних мостов. Длина его при 4980-миллиметровой колёсной базе составляла 6600 миллиметров, а ширина равнялась 2235 мм. На автомобиле был установлен тот же рядный шестицилиндровый с карбюраторный двигатель водяным охлаждением, что устанавливался и на ЗиС-5. Диаметр его цилиндра был равен 101,6 мм, а ход поршня составлял 114,3 мм. Таким образом, его рабочий объём был равен 5560 кубическим сантиметрам, так что указываемый в большинстве источников объем в 5555 куб. см является результатом чьей-то ошибки, растиражированной впоследствии многими серьёзными изданиями. При 2300 об/мин двигатель, имевший 4,6-кратную степень сжатия, развивал неплохую по тем временам 73-сильную мощность, но из-за большой нагрузки максимальная скорость ограничивалась 55 километрами в час.

В этом варианте удлиненные направляющие устанавливались вдоль автомобиля, задняя часть которого перед стрельбой дополнительно вывешивалась на домкратах. Масса машины с экипажем (5-7 человек) и полным боекомплектом составляла 8,33 т, дальность стрельбы достигала 8470 м. Только за один залп продолжительностью 8-10 секунд боевая машина выстреливала на позиции врага 16 снарядов, содержащих 78,4 кг высокоэффективного взрывчатого вещества. Трехосный ЗИС-6 обеспечивал МУ-2 вполне удовлетворительную подвижность на местности, позволял ей быстро совершать марш-маневр и смену позиции. А для перевода машины из походного положения в боевое было достаточно 2-3 минут. Однако при этом установка приобрела другой недостаток– невозможность стрельбы прямой наводкой и, как следствие, большое мёртвое пространство. Тем не менее, наши артиллеристы научились впоследствии его преодолевать и даже стали применять .
25 декабря 1939 года Артиллерийским управлением Красной Армии были одобрены 132-мм реактивный снаряд М-13 и пусковая установка, получившая название БМ-13 . НИИ-З получил заказ на изготовление пяти таких установок и партии реактивных снарядов для проведения войсковых испытаний. Кроме того, артиллерийское управление Военно-Морского флота также заказало одну пусковую установку БМ-13 дня испытания ее в системе береговой обороны. В течение лета и осени 1940 года НИИ-3 изготовил шесть пусковых установок БМ-13. Осенью того же года пусковые установки БМ-13 и партия снарядов М-13 были готовы для испытаний.

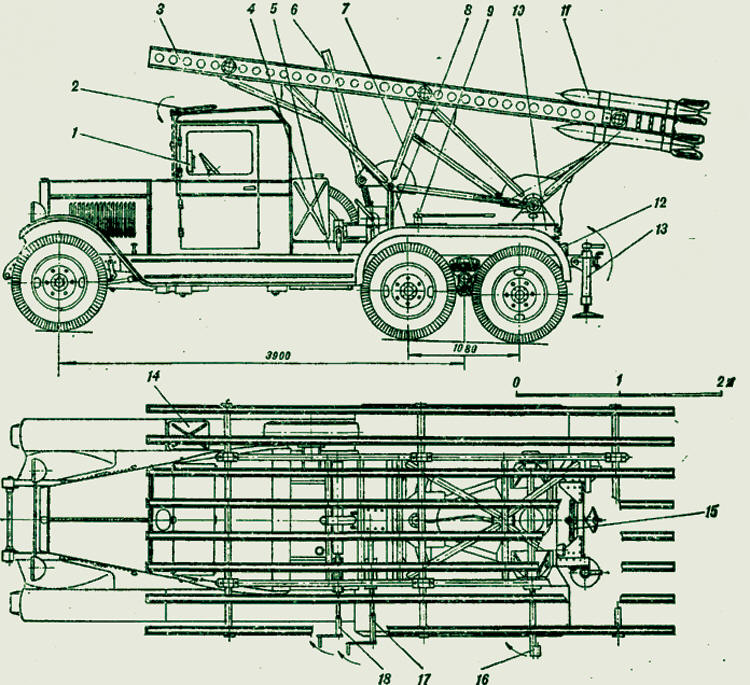

1 – коммутатор, 2 – бронещиты кабины, 3 – пакет направляющих, 4 – бензобак, 5 – основание поворотной рамы, 6 – кожух подъемного винта, 7 – подъемная рама, 8 – походная опора, 9 – стопор, 10 – поворотная рама, 11 – снаряд М-13, 12 – стоп-сигнал, 13 – домкраты, 14 – аккумулятор пусковой установки, 15 – рессора буксирного прибора, 16 – кронштейн прицела, 17 – рукоятка подъемного механизма, 18 – рукоятка поворотного механизма, 19 – запасное колесо, 20 – распределительная коробка.

17 июня 1941 года на подмосковном полигоне во время осмотра образцов нового вооружения Красной Армии были произведены залповые пуски из боевых машин БМ-13. Нарком обороны Маршал Советского Союза Тимошенко, нарком вооружения Устинов и начальник Генерального штаба генерал армии Жуков, присутствовавшие на испытаниях, дали высокую оценку новому оружию. К показу были подготовлены два опытных образца боевой машины БМ-13. Одна из них была заряжена осколочно-фугасными реактивными снарядами, а вторая - осветительными реактивными снарядами. Были сделаны залповые пуски осколочно-футасных реактивных снарядов. Все мишени в районе падения снарядов были поражены, горело все, что могло гореть на этом участке артиллерийской трассы. Участники стрельб дали высокую оценку новому ракетному оружию. Тут же на огневой позиции было высказано мнение о необходимости скорейшего принятия на вооружение первой отечественной установки РСЗО.
21 июня 1941 года, буквально за несколько часов до начала войны, после осмотра образцов ракетного оружия Иосиф Виссарионович Сталин принял решение о развертывании серийного производства реактивных снарядов М-13 и пусковой установки БМ-13 и о начале формирования ракетных войсковых частей. Из-за угрозы надвигавшейся войны это решение было принято, несмотря на то, что пусковая установка БМ-13 еще не прошла войсковых испытаний и не была отработана до стадии, допускающей массовое промышленное изготовление.

Командир первой экспериментальной батареи катюш капитан Флёров. 2 октября батарея Флёрова попала в . Батарейцы прошли по вражеским тылам более 150 километров. Флёров сделал всё возможное, чтобы спасти батарею и прорваться к своим. В ночь на 7 октября 1941 года колонна машин батареи Флёрова попала в засаду у деревни Богатыри Знаменского района Смоленской области. Оказавшись в безвыходном положении, личный состав батареи принял бой. Под шквальным огнём они взорвали машины. Многие из них погибли. Будучи тяжело раненым, командир взорвал себя вместе с головной пусковой установкой.

2 июля 1941 года из Москвы на Западный фронт выступила первая в Красной Армии экспериментальная батарея реактивной артиллерии под командованием капитана Флерова. 4 июля батарея вошла в состав 20-й армии, войска которой занимали оборону по Днепру в районе города Орши.

В большинстве книг о войне – как научных, так и художественных – днём первого применения «катюши» названа среда, 16 июля 1941 года. В тот день батарея под командованием капитана Флерова нанесла уда по только что занятой противником железнодорожной станции Орша и уничтожила скопившиеся на ней эшелоны.
Однако на самом деле батарея Флёрова была впервые задействована на фронте двумя днями ранее: 14 июля 1941 года было осуществлено три залпа по городу Рудня Смоленской области. Этот городок с населением всего в 9 тысяч человек находится на Витебской возвышенности на реке Малая Березина в 68 км от Смоленска у самой границе России и Белоруссии. В тот день немцы захватили Рудню, и на базарной площади городка скопилось большое количество военной техники. В этот момент на высоком крутом западном берегу Малой Березины и появилась батарея капитана Ивана Андреевича Флёрова. С неожиданного для противника западного направления она ударила по базарной площади. Едва смолк звук последнего залпа, один из бойцов-артиллеристов по фамилии Каширин во весь голос запел популярную в те годы песню «Катюша», написанную в 1938 году Матвеем Блантером на слова Михаила Исаковского. Через два дня, 16 июля, в 15 часов 15 минут батарея Флёрова нанесла удар по станции Орша, а полтора часа спустя – по немецкой переправе через Оршицу. В тот день к батарее Флёрова был прикомандирован сержант-связист Андрей Сапронов, обеспечивавший связь батареи с командованием. Едва лишь сержант услышал про то, как Катюша выходила на высокий берег, на крутой, он тут же вспомнил, как только что на такой же высокий и крутой берег входили пусковые установки реактивных снарядов, и, докладывая в штаб, 217-го отдельного батальона связи 144-й стрелковой дивизии 20-й армии о выполни Флёровым боевого задания, связист Сапронов сказал: «Катюша спела на отлично».

2 августа 1941 года начальник артиллерии Западного фронта генерал-майор И. П. Крамар сообщал: «По заявлениям комсостава стрелковых частей и наблюдениям артиллеристов, внезапность такого массированного огня наносит большие потери противнику и настолько сильно действует морально, что части противника в панике бегут. Там же отмечалось, что противник бежит не только с участков, обстреливаемых новым оружием, но и с соседних, находящихся на расстоянии 1-1,5 км от зоны обстрела.
А вот как рассказывали о катюше враги: «После залпа оргáна Сталина из нашей роты численностью 120 человек, – заявил на допросе немецкий Харт, – в живых осталось 12. Из 12 станковых пулеметов цел остался один, да и тот без лафета, а из пяти тяжелых минометов – ни одного».
Ошеломляющий для противника дебют реактивного оружия побудил нашу промышленность форсировать серийный выпуск нового миномета. Однако для «катюш» поначалу не хватало самоходных шасси – носителей реактивных установок. Попытались восстановить производство ЗИС-6 на Ульяновском автозаводе, куда в октябре 1941 года эвакуировали московский ЗИС, но отсутствие специализированного оборудования для производства червячных мостов не позволило сделать это. В октябре 1941 года на вооружение был принят танк со смонтированной на месте башни установкой БМ-8-24 . Она вооружалась реактивными снарядами РС-82 .
В сентябре 1941 - феврале 1942 года в НИИ-3 была разработана новая модификация 82-мм снаряда М-8, которая имела такую же дальность (около 5000 м), но почти в два раза больше взрывчатого вещества (581 г) по сравнению с авиационным снарядом (375 г).
К концу войны был принят на вооружение 82-мм снаряд М-8 с баллистическим индексом ТС-34 и дальностью стрельбы 5,5 км.
В первых модификациях реактивного снаряда М-8 применяли ракетный заряд, изготовленный из нитроглицеринового пороха баллистического типа марки Н. Заряд состоял из семи цилиндрических шашек с наружным диаметром 24 мм и диаметром канала 6 мм. Длина заряда была 230 мм, а вес 1040 г.
Для увеличения дальности полета снаряда ракетная камера двигателя была увеличена до 290 мм, а специалисты ОТБ завода № 98 после испытания ряда вариантов конструкций заряда отработали заряд из пороха НМ-2, состоявший из пяти шашек с наружным диаметром 26,6 мм, диаметром канала 6 мм и длиной 287 мм. Вес заряда составил 1180 г. С применением этого заряда дальность полета снаряда увеличилась до 5,5 км. Радиус сплошного поражения осколками снаряда М-8 (ТС-34) составлял 3-4 м, а радиус действительного поражения осколками составлял 12-15 метров.

Младшая сестра Катюши – установка БМ-8-24 на шасси танка

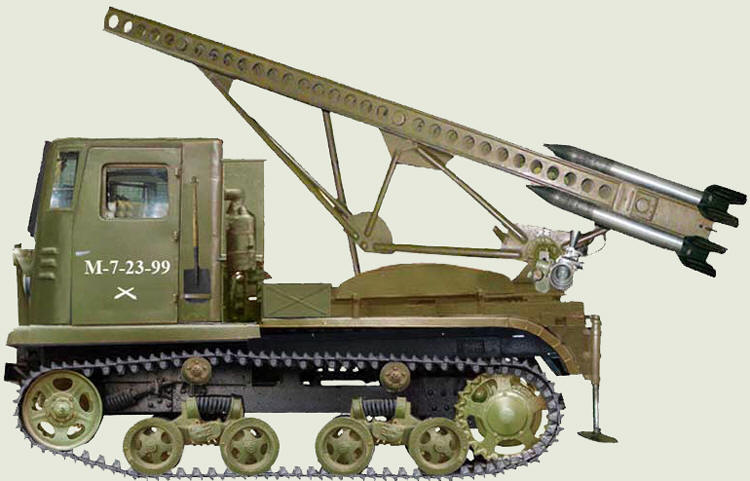

Установка БМ-13-16 на шасси гусеничного тягача СТЗ-5.Опытные образцы пусковых установок для снарядов М-13 на шасси СТЗ-5 прошли полигонные испытания в октябре 1941 года и были приняты на вооружение. Их серийное производство было начато на заводе им. Коминтерна в Воронеже. Однако 7 июля 1942 года немцы захватили правобережную часть Воронежа, и сборка установок прекратилась.

Реактивными пусковыми установками оснащались также гусеничные тягачи СТЗ-5, получаемые по ленд-лизу автомобили повышенной проходимости Форд-Мармон, Интернационал Джиемси и Остин. Но наибольшее число «катюш» монтировалось на полноприводные трехосные автомобили. В 1943 году в производство были запущены снаряды М-13 со сварным корпусом, с баллистическим индексом ТС-39. Снаряды имели взрыватель ГВМЗ. В качестве топлива использовался порох НМ-4.
Основной причиной низкой кучности реактивных снарядов типа М-13 (ТС-13) был эксцентриситет тяги реактивного двигателя, то есть смещение вектора тяги от оси ракеты из-за неравномерного горения пороха в шашках. Это явление легко устраняется при вращении ракеты. В этом случае импульс силы тяги будет всегда совпадать с осью ракеты. Вращение, придаваемое оперенной ракете с целью улучшения кучности, называется проворотом. Ракеты с проворотом не следует путать с турбореактивными ракетами. Скорость проворота оперенных ракет составляла несколько десятков, в крайнем случае сотен, оборотов в минуту, что не достаточно для стабилизации снаряда вращением (причем вращение происходит на активном участке полета, пока работает двигатель, а потом прекращается). Угловая скорость турбореактивных снарядов, не имеющих оперения, составляет несколько тысяч оборотов в минуту, чем создается гироскопический эффект и, соответственно, более высокая точность попадания, чем у оперенных снарядов, как невращающихся, так и с проворотом. В обоих типах снарядов вращение происходит за счет истечения пороховых газов основного двигателя через маленькие (несколько миллиметров в диаметре) сопла, направленные под углом к оси снаряда.

Реактивные снаряды с проворотом за счет энергии пороховых газов у нас называли УК - улучшенной кучности, например М-13УК и М-31УК.
Снаряд М-13УК но своему устройству отличался от снаряда М-13 тем, что на переднем центрирующем утолщении имелось 12 тангенциальных отверстий, через которые вытекала часть пороховых газов. Отверстия просверлены так, что пороховые газы, вытекая из них, создавали вращающий момент. Снаряды М-13УК-1 отличались от снарядов М-13УК устройством стабилизаторов. В частности, стабилизаторы М-13УК-1 изготовлялись из стального листа.
С 1944 года на базе Студебекеров стали выпускаться новые, более мощные установки БМ-31-12 с 12 минами М-30 и М-31 калибра 301 мм, весом по 91,5 кг (дальность стрельбы – до 4325 м). Для повышения кучности стрельбы были созданы и освоены поворачивающиеся в полете снаряды М-13УК и М-31УК улучшенной кучности.
Пуск снарядов производился с трубчатых направляющих сотового типа. Время перевода в боевое положение составляло 10 минут. При разрыве 301-мм снаряда, содержавшего 28,5 кг ВВ, образовывалась воронка глубиной 2,5 м и диаметром 7-8 м. Всего за годы войны было произведено 1184 машины БМ-31-12.

БМ-31-12 на шасси Студебекера US-6

Удельный вес реактивной артиллерии на фронтах Великой Отечественной войны постоянно возрастал. Если в ноябре 1941 года было сформировано 45 дивизионов «катюш», то и 1 января 1942 года их насчитывалось уже 87, в октябре 1942 года – 350, а в начале 1945-го – 519. К концу войны в Красной Армии насчитывалось 7 дивизий, 40 отдельных бригад, 105 полков и 40 отдельных дивизионов гвардейских минометов. Ни одна крупная артподготовка не проходила без катюш.

В послевоенное время катюши собирались заменить установкой БМ-14-16 , смонтированной на шасси ГАЗ-63 , но принятая на вооружение в 1952 году установка смогла заменить катюшу лишь частично, и поэтому до самого внедрения в войска установки катюши продолжали выпускаться на шасси автомобиля ЗиС-151, и даже ЗиЛ-131.

БМ-13-16 на шасси ЗиЛ-131

Смотрите также:

Первый в мире мобильник был советский Почему в 1944 году депортировали чеченцев и ингушей Рейтинг стран мира по численности вооружённых сил Кто и как продавал Аляску Почему мы проиграли Холодную войну Тайна реформы 1961 года Как остановить вырождение нации

14 июля 1941 года на одном из участков обороны 20 -й армии, в лесу восточнее Орши , взметнулись к небу языки пламени, сопровождавшиеся непривычным гулом, совсем не похожим на выстрелы артиллерийских орудий. Над деревьями поднялись облака черного дыма, а в небе с шипением понеслись в сторону немецких позиций едва заметные стрелы.

Вскоре весь район местного вокзала, захваченного гитлеровцами, был охвачен яростным огнем. Немцы, ошеломленные, в панике побежали. Противнику потребовалось много времени, чтобы собрать свои деморализованные подразделения. Так впервые в истории заявили о себе «катюши» .

Первое боевое применение Красной Армией пороховых ракет нового типа относится к боям на Халхин-Голе. 28 мая 1939 года японские войска, оккупировавшие Маньчжурию, в районе реки Халхин-Гол перешли в наступление на Монголию, с которой СССР был связан договором о взаимопомощи. Началась локальная, но от того не менее кровопролитная война. И вот здесь в августе 1939 года группа истребителей И-16 под командованием летчика-испытателя Николая Звонарева впервые применила ракетные снаряды РС-82.

Японцы сначала решили, что их самолеты атакованы хорошо замаскированной зенитной установкой. Только через несколько дней один из офицеров, принимавших участие в воздушном бою, доложил: «Под крыльями русских самолетов я видел яркие вспышки пламени!»

«Катюша» на боевой позиции

Из Токио прилетели эксперты, осмотрели подбитые самолеты и сошлись на том, что подобные разрушения может причинить только снаряд диаметром не менее 76 мм. Но ведь расчеты показывали, что самолет, способный выдержать отдачу пушки такого калибра, существовать просто не мог! Лишь на экспериментальных истребителях опробовались пушки калибра 20 мм. Чтобы выяснить секрет, за самолетами капитана Звонарева и его боевых товарищей летчиков Пименова, Федорова, Михайленко и Ткаченко была объявлена самая настоящая охота. Но сбить или посадить хотя бы одну машину японцам не удалось.

Результаты же первого применения ракет, запускаемых с самолетов, превзошли все ожидания. Меньше чем за месяц боев (15 сентября было подписано перемирие) летчики группы Звонарева совершили 85 боевых вылетов и в 14 воздушных боях сбили 13 самолетов противника!

Ракеты , столь успешно показавшие себя на поле боя, разрабатывались с начала 1930-х годов в Реактивном научно-исследовательском институте (РНИИ), которым после репрессий 1937-1938 годов руководил химик Борис Слонимер . Непосредственно же над ракетами работал Юрий Победоносцев , которому ныне и принадлежит честь называться их автором.

Успех нового оружия подстегнул работы над первым вариантом многозарядной установки, которая превратилась потом в «катюшу». В НИИ-3 Наркомата боеприпасов, как перед войной именовался РНИИ, этой работой в качестве главного инженера руководил Андрей Костиков , Современные историки довольно непочтительно отзываются о Костикове. И это справедливо, ведь в архивах обнаружились его доносы на сослуживцев (на того же Победоносцева).

Первый вариант будущей «катюши» заряжался 132 -мм снарядами, похожими на те, которыми стрелял на Халхин-Голе капитан Звонарев. Вся установка с 24 направляющими монтировалась на грузовике ЗИС-5. Тут авторство принадлежит Ивану Гваю, который сделал перед тем «Флейту» - установку для реактивных снарядов на истребителях И-15 и И-16. Первые полигонные испытания под Москвой, проведенные в начале 1939 года, выявили многие недоработки.

Военные специалисты, подходившие к оценке реактивной артиллерии с позиций ствольной артиллерии, видели в этих странных машинах технический курьез. Но, несмотря на насмешки артиллеристов, коллектив института продолжал упорную работу над вторым вариантом пусковой установки. Ее установили на более мощный грузовик ЗИС-6. Однако 24 направляющие, смонтированные, как и в первом варианте, поперек машины, не обеспечивали устойчивость машины при ведении огня.

Полигонные испытания второго варианта производились в присутствии маршала Клима Ворошилова . Благодаря его благожелательной оценке коллектив разработчиков получил поддержку командного состава. Тогда же конструктор Галковский предложил совершенно новый вариант: оставить 16 направляющих и монтировать их на машине продольно. В августе 1939 года опытная установка была изготовлена.

К тому времени группа под руководством Леонида Шварца сконструировала и опробовала образцы новых 132-мм ракет. Осенью 1939 года на Ленинградском артиллерийском полигоне провели очередную серию испытаний. На этот раз пусковые установки и снаряды к ним были одобрены. С этого момента реактивная установка стала официально именоваться БМ-13 , что означало «боевая машина», а 13 - сокращение от калибра 132-мм реактивного снаряда.

Боевая машина БМ-13 представляла собой шасси трехосного автомобиля ЗИС-6, на котором была установлена поворотная ферма с пакетом направляющих и механизмом наведения. Для наводки предусматривался поворотный и подъемный механизм и артиллерийский прицел. В задней части боевой машины находились два домкрата, которые обеспечивали ее большую устойчивость при стрельбе. Пуск реактивных снарядов производился рукояточной электрокатушкой, соединенной с аккумуляторной батарей и контактами на направляющих. При повороте рукоятки по очереди замыкались контакты, и в очередном из снарядов срабатывал пусковой пиропатрон.

В конце 1939 года Главное артиллерийское управление Красной Армии дало заказ НИИ-3 на изготовление шести БМ-13. К ноябрю 1940 года этот заказ был выполнен. 17 июня 1941 года машины продемонстрировали на смотре образцов вооружения Красной Армии, проходившем под Москвой. БМ-13 осматривали маршал Тимошенко , нарком вооружения Устинов , нарком боеприпасов Ванников и начальник Генерального штаба Жуков. 21 июня по итогам смотра командование приняло решение о развертывании производства ракет М-13 и установок БМ-13.

Утром 22 июня 1941 года сотрудники НИИ-3 собрались в стенах своего института. Было ясно: новое оружие никаких войсковых испытаний проходить уже не будет - сейчас важно собрать все установки и отправить их в бой. Семь машин БМ-13 составили костяк первой батареи реактивной артиллерии, решение о формировании которой было принято 28 июня 1941 года. И уже в ночь на 2 июля она своим ходом убыла на Западный фронт.

Первая батарея состояла из взвода управления, пристрелочного взвода, трех огневых взводов, взвода боевого питания, хозяйственного отделения, отделения горюче-смазочных материалов, санитарной части. Кроме семи пусковых установок БМ-13 и 122-мм гаубицы образца 1930 года, служившей для пристрелки, в батарее было 44 грузовые машины для перевозки 600 реактивных снарядов М-13, 100 снарядов для гаубицы, шанцевого инструмента, трех заправок горюче-смазочных материалов, семи суточных норм продовольствия и другого имущества.

Капитан Иван Андреевич Флеров — первый командир опытной батареи «Катюш»

Командный состав батареи был укомплектован в основном слушателями Артиллерийской академии имени Дзержинского, только что окончившими первыми курс командного факультета. Командиром батареи назначили капитана Ивана Флерова - офицера-артиллериста, имевшего за плечами опыт советско-финской войны. Никакой специальной подготовки ни офицеры, ни номера боевых расчетов первой батареи не имели, за период формирования удалось провести лишь три занятия.

Ими руководили разработчики ракетного оружия инженер-конструктор Попов и военный инженер 2-го ранга Шитов. Перед самым концом занятий Попов указал на большой деревянный ящик, укрепленный на подножке боевой машины. «При отправке вас на фронт, - сказал он, - мы набьем этот ящик толовыми шашками и поставим пиропатрон, чтобы при малейшей угрозе захвата реактивного оружия врагом можно было подорвать и установку, и снаряды». Через два дня после выступления из Москвы батарея стала частью 20-й армии Западного фронта, дравшейся за Смоленск.

В ночь с 12 на 13 июля ее подняли по тревоге и направили к Орше. На станции Орша скопилось множество немецких эшелонов с войсками, техникой, боеприпасами и горючим. Флеров приказал развернуть батарею в пяти километрах от станции, за горкой. Двигатели машин не заглушали, чтобы после залпа моментально покинуть позицию. В 15 часов 15 минут 14 июля 1941 года капитан Флеров дал команду открыть огонь.

Вот текст донесения в немецкий Генеральный штаб: «Русские применили батарею с небывалым числом орудий. Снаряды фугасно-зажигательные, но необычного действия. Войска, обстрелянные русскими, свидетельствуют: огневой налет подобен урагану. Снаряды разрываются одновременно. Потери в людях значительные». Моральный эффект от применения реактивных минометов был ошеломляющим. Противник потерял на станции Орша больше батальона пехоты и огромное количество боевой техники и вооружения.

В тот же день батарея Флерова обстреляла переправу через речку Оршица, где также скопилось немало живой силы и техники гитлеровцев. В последующие дни батарея использовалась на различных направлениях действий 20-й армии в качестве огневого резерва начальника артиллерии армии. Несколько удачных залпов было произведено по противнику в районах Рудни, Смоленска, Ярцево, Духовшины. Эффект превзошел все ожидания.

Немецкое командование пыталось заполучить образцы чудо-оружия русских. За батареей капитана Флерова, как когда-то за истребителями Звонарева, началась охота. 7 октября 1941 года под деревней Богатырь Вяземского района Смоленской области немцам удалось окружить батарею. Враг атаковал ее внезапно, на марше, обстреливая с разных сторон. Силы были неравными, но расчеты бились отчаянно, Флеров израсходовал последние боеприпасы, а затем взорвал пусковые установки.

Поведя людей на прорыв, он геройски погиб. 40 человек из 180 остались в живых, и всех, кто уцелел после гибели батареи в октябре 41-го, объявили без вести пропавшими, хотя они воевали до самой победы. Лишь по прошествии 50 лет после первого залпа БМ-13 поле у деревни Богатырь раскрыло свою тайну. Там наконец-то были найдены останки капитана Флерова и еще 17 ракетчиков, погибших вместе с ним. В 1995 году указом президента РФ Ивану Флерову было посмертно присвоено звание Героя России .

Батарея Флерова погибла, но оружие существовало и продолжало наносить урон наступающему врагу. В первые дни войны началось изготовление новых установок на московском заводе «Компрессор». Конструкторов тоже не надо было подгонять. В считанные дни они завершили разработку новой боевой машины для 82-миллиметровых снарядов - БМ-8. Она начала выпускаться в двух вариантах: один - на шасси автомобиля ЗИС-6 с 6 направляющими, другой - на шасси трактора СТЗ или танков Т-40 и Т-60 с 24 направляющими.

Очевидные успехи на фронте и в производстве позволили Ставке Верховного главнокомандования уже в августе 1941 года принять решение о формировании восьми полков реактивной артиллерии, которым еще до участия в боях присваивалось наименование «гвардейских минометных полков артиллерии резерва ВГК». Этим подчеркивалось особое значение, которое придавалось новому виду вооружений. Полк состоял из трех дивизионов, дивизион - из трех батарей, по четыре БМ-8 или БМ- 13 в каждой.

Для реактивного снаряда калибра 82 мм были разработаны и изготовлены направляющие, которые позднее устанавливали на шасси автомашины ЗИС-6 (36 направляющих) и на шасси легких танков Т-40 и Т-60 (24 направляющих). Специальные пусковые установки для реактивных снарядов калибра 82 мм и 132 мм изготовили для их последующей установки на боевые корабли - торпедные катера и бронекатера.

Выпуск БМ-8 и БМ-13 непрерывно рос, а конструкторы разрабатывали новый 300-миллиметровый реактивный снаряд М-30 весом 72 кг и с дальностью стрельбы 2,8 км. В народе они получили прозвище «андрюша». Запускались они с пускового станка («рамы»), изготовленного из дерева. Пуск производился с помощью саперной подрывной машинки. Впервые «андрюши» были применены в Сталинграде. Новое оружие было просто в изготовлении, но их установка на позиции и наводка на цель требовали много времени. К тому же небольшая дальность реактивных снарядов М-30 делала их опасными для своих же расчетов. Впоследствии боевой опыт показал, что М-30 - мощное оружие наступления, способное разрушать дзоты, окопы с козырьками, каменные постройки и другие укрепления . Была даже идея создать на основе «катюш» мобильный зенитно-ракетный комплекс для уничтожения авиации противника, однако опытную установку так и не довели до серийного образца.

Об эффективности боевого применения «катюш» в ходе наступления на укрепленный узел противника может послужить пример разгрома Толкачевского оборонительного узла в ходе нашего контрнаступления под Курском в июле 1943 года. Деревня Толкачево была превращена немцами в сильно укрепленный узел сопротивления с большим количеством блиндажей и дзотов в 5-12 накатов, с развитой сетью траншей и ходов сообщений. Подходы к деревне были плотно минированы и прикрыты проволочными заграждениями. Залпами реактивной артиллерии значительная часть дзотов была разрушена, траншеи вместе с находившейся в них вражеской пехотой засыпаны, огневая система полностью подавлена. Из всего гарнизона узла, насчитывавшего 450-500 человек, уцелели только 28. Толкачевский узел был взят нашими частями без какого-либо сопротивления.

К началу 1945 года на полях сражений действовали 38 отдельных дивизионов, 114 полков, 11 бригад и 7 дивизий, вооруженных реактивной артиллерией. Но были и проблемы. Массовое производство пусковых установок наладили быстро, однако широкое применение «катюш» сдерживалось из-за недостатка боеприпасов. Отсутствовала промышленная база по изготовлению высококачественных порохов для двигателей снарядов. Обычный порох в данном случае не мог быть использован - требовались особые сорта с нужной поверхностью и конфигурацией, временем, характером и температурой горения. Дефицит удалось лимитировать лишь к началу 1942 года, когда переброшенные с запада на восток заводы стали набирать требуемые темпы производства. За все время Великой Отечественной войны советская промышленность произвела более десяти тысяч боевых машин реактивной артиллерии.

Происхождение названия Катюша

Известно, почему установки БМ-13 стали в одно время именоваться «гвардейскими миномётами». Установки БМ-13 в действительности не являлись миномётами, но командование стремилось как можно дольше сохранять их конструкцию в секрете. Когда на полигонных стрельбах бойцы и командиры попросили представителя ГАУ назвать «подлинное» имя боевой установки, тот посоветовал: «Называйте установку как обычное артиллерийское орудие. Это важно для сохранения секретности».

Нет единой версии, почему БМ-13 стали именоваться «катюшами». Существует несколько предположений:
1. По названию ставшей популярной перед войной песни Блантера на слова Исаковского «Катюша». Версия убедительная, поскольку впервые батарея стреляла 14 июля 1941 года (на 23-й день войны) по скоплению фашистов на Базарной площади города Рудня Смоленской области. Стреляла с высокой крутой горы - ассоциация с высоким крутым берегом в песне тут же возникла у бойцов. Наконец, жив бывший сержант штабной роты 217-го отдельного батальона связи 144-й стрелковой дивизии 20-й армии Андрей Сапронов, ныне - военный историк, который и дал ей это имя. Красноармеец Каширин, прибыв с ним вместе после обстрела Рудни на батарею, удивлённо воскликнул: «Вот это песенка!» «Катюша», - ответил Андрей Сапронов (из воспоминаний А. Сапронова в газете «Россия» № 23 от 21-27 июня 2001 года и в «Парламентской газете» № 80 от 5 мая 2005 года). Через узел связи штабной роты новость о чудо-оружии по имени «Катюша» в течение суток стала достоянием всей 20-й армии, а через её командование - и всей страны. 13 июля 2011 года ветерану и «крёстному отцу» «Катюши» исполнилось 90 лет.

2. Ещё есть версия, что название связано с индексом «К» на корпусе миномёта - установки выпускались заводом имени Калинина (по другому источнику - заводом имени Коминтерна). А фронтовики любили давать прозвища оружию. Например, гаубицу М-30 прозвали «Матушкой», пушку-гаубицу МЛ-20 - «Емелькой». Да и БМ-13 поначалу иногда именовали «Раисой Сергеевной», таким образом расшифровывая сокращение РС (реактивный снаряд).

3. Третья версия предполагает, что именно так окрестили эти машины девушки с московского завода «Компрессор», работавшие на сборке.
Ещё одна, экзотичная версия. Направляющие, на которые устанавливались снаряды, назывались скатами. Сорокадвухкилограммовый снаряд поднимали два бойца, впрягшиеся в лямки, а третий обычно помогал им, подталкивая снаряд, чтобы он точно лёг на направляющие, он же сообщал державшим, что снаряд встал-закатился-накатился на направляющие. Его-то, якобы, и называли «катюшей» (роль державших снаряд и закатывающего постоянно менялась, так как расчёт БМ-13, в отличие от ствольной артиллерии, не был в явном виде разделён на заряжающего, наводящего и др.)

4. Следует также отметить, что установки были настолько засекречены, что даже запрещалось использовать команды «пли», «огонь», «залп», вместо них звучали «пой» или «играй» (для запуска надо было очень быстро крутить ручку электрокатушки), что, возможно, тоже было связано с песней «Катюша». Да и для нашей пехоты залп «катюш» был самой приятной музыкой.

5. Есть предположение о том, что первоначально прозвище «катюша» имел фронтовой бомбардировщик, оснащённый реактивными снарядами - аналогом М-13. И прозвище перескочило с самолёта на ракетную установку через снаряды.

В немецких войсках эти машины получили название «сталинские орга́ны» из-за внешнего сходства реактивной установки с системой труб этого музыкального инструмента и мощного ошеломляющего рёва, который производился при запуске ракет.

Во время боёв за Познань и Берлин установки для одиночного пуска М-30 и М-31 получили от немцев прозвище «русский фаустпатрон», хотя эти снаряды использовались не как противотанковое средство. «Кинжальными» (с дистанции 100-200 метров) пусками этих снарядов гвардейцы проламывали любые стены.

Если бы гитлеровские оракулы повнимательнее всматривались в знаки судьбы, то наверняка 14 июля 1941 года стало бы для них знаковым днем. Именно тогда в районе железнодорожного узла Орша и переправы через реку Оршица советскими войсками впервые были применены боевые машины БМ-13, получившие в армейской среде ласковое название «катюша». Результат двух залпов по скоплению сил противника стал ошеломляющим для врага. Потери немцев попали под графу «недопустимые».

Вот выдержки из директивы войскам гитлеровского высшего военного командования: «Русские имеют автоматическую многоствольную огнеметную пушку… Выстрел производится электричеством… Во время выстрела образуется дым…» Очевидная беспомощность формулировок свидетельствовала о полной неосведомленности немецкого генералитета относительно устройства и технических характеристик нового советского оружия — реактивного миномета.

Ярким примером эффективности гвардейских минометных частей, а их основу составляли «катюши», могут служить строки из воспоминаний маршала Жукова: «Реактивные снаряды своими действиями производили сплошное опустошение. Я смотрел районы, по которым велся обстрел, и увидел полное уничтожение оборонительных сооружений…»

Немцы разработали специальный план захвата нового советского оружия и боеприпасов к нему. Поздней осенью 1941 года им удалось это сделать. «Плененный» миномет был действительно «многоствольным» и выстреливал 16 реактивных мин. Его огневая мощь в несколько раз превосходила по эффективности миномет, стоявший на вооружении фашистской армии. Гитлеровским командованием было принято решение о создании равноценного оружия.

Немцы не сразу поняли, что захваченный ими советский миномет — это поистине уникальное явление, открывающее новую страницу в развитии артиллерии, эру реактивных систем залпового огня (РСЗО).

Надо отдать должное его создателям — ученым, инженерам, техникам и рабочим московского Реактивного научно-исследовательского института (РНИИ) и смежных предприятий: В. Аборенкову, В. Артемьеву, В. Бессонову, В. Галковскому, И. Гвай, И. Клейменову, А. Костикову, Г. Лангемаку, В. Лужину, А. Тихомирову, Л. Шварцу, Д. Шитову.

Главным отличием БМ-13 от аналогичного немецкого вооружения была необычайно смелая и неожиданная концепция: минометчики могли относительно неточными реактивными минами надежно поражать все цели заданного квадрата. Это достигалось именно благодаря залповому характеру огня, так как каждая точка обстреливаемой местности обязательно попадала в зону поражения какого-нибудь из снарядов. Немецкие конструкторы, осознав блистательное «ноу-хау» советских инженеров, решили воспроизвести если и не в виде копии, то с использованием главных технических идей.

Скопировать «катюшу» как боевую машину было в принципе возможно. Непреодолимые трудности начались при попытке сконструировать, отработать и наладить массовое производство аналогичных реактивных снарядов. Оказалось, что немецкие пороха не могут сгорать в камере двигателя реактивного снаряда столь же стабильно и устойчиво, как советские. Спроектированные немцами аналоги советских боеприпасов вели себя непредсказуемо: либо вяло сходили с направляющих, чтобы тут же упасть на землю, либо с бешеной скоростью начинали полет и взрывались в воздухе от чрезмерного повышения давления внутри камеры. Исправно долетали до цели считанные единицы.

Дело оказалось в том, что для эффективных нитроглицериновых порохов, которые применялись в снарядах «катюши», наши химики добились разброса значений так называемой теплоты взрывчатого превращения не выше 40 условных единиц, а чем меньше величина разброса, тем стабильнее горит порох. Аналогичные же немецкие пороха имели разброс этого параметра даже в одной партии выше 100 единиц. Это и приводило к нестабильной работе двигателей реактивных снарядов.

Немцы не знали, что боеприпасы для «катюши» были плодом более чем десятилетней деятельности РНИИ и нескольких крупных советских исследовательских коллективов, куда вошли лучшие советские пороховых заводов выдающиеся советские химики А. Бакаев, Д. Гальперин, В. Карькина, Г. Коновалова, Б. Пашков, А. Спориус, Б. Фомин, Ф. Хритинин и многие другие. Они не только разработали сложнейшие рецептуры ракетных порохов, но и отыскали простые и эффективные способы их массового, непрерывного и дешевого производства.

В то время, когда на советских заводах по готовым чертежам небывалыми темпами развертывалось и буквально ежедневно наращивалось производство гвардейских реактивных минометов и снарядов к ним, немцам только еще предстояло вести исследовательские и проектные работы по РСЗО. Но на это история им времени уже не отпустила.

Статья написана по материалам книги Непомнящий Н.Н. «100 великих тайн Второй мировой», М., «Вече», 2010 г., с. 152-157.
