Дивизионная артиллерия ркка и вермахта. Становой хребет артиллерии вермахта

Тяжелые гаубицы

Снова перечень начнем с изделий фирмы «Шкода».

15 cm sFH 15(t) - 150-мм гаубица времен Первой мировой войны. Вермахту досталось 42 такие системы, применявшиеся в учебных частях.

15 cm sFH 25(t) - 150-мм гаубица, выпускавшаяся с 1925 по 1933 гг. Вес в боевом положении 3740 кг, вес снаряда 42 кг. Длина ствола 18 калибров. Угол вертикальной наводки - от -5° до +70°, горизонтальной - всего 7°. Максимальная дальность стрельбы -

11 800 м. В вермахте использовалось 219 единиц. В частности, в последние месяцы войны их использовали 1147-й, 1149-й и 1162-й стационарные артдивизионы.

15 cm sFH 37(t) - современная 150-мм гаубица (фирменное обозначение К 4). В отличие от предыдущего образца имела лафет с раздвижными станинами, благодаря чему угол горизонтальной наводки увеличен до 45°. Вес в боевом положении - 5230 кг. Длина ствола - 24 калибра. Максимальная дальность стрельбы - 15 750 м. Вермахтом в 1939 г. получено 118 таких систем, ещё 60 фирма «Шкода» изготовила по германскому заказу с апреля по август 1940 г.

15 cm sFH 400(i) и 15 cm sFH 401(i) - бывшие австро-венгерские гаубицы обр. 1914 г. и 1914/16 г., ставшие итальянскими трофеями, а в 1943 г. захваченные вермахтом (несколько десятков экземпляров).

15 cm sFH 402(j) - югославская гаубица М 36. Разработана в 1933 г. фирмой «Шкода» и кроме Югославии поставлялась в Турцию и Румынию. Длина ствола 27 калибров. Вес орудия в боевом положении 5020 кг. Угол вертикальной наводки - от -5° до +70°, горизонтальной - 45°. Максимальная дальность стрельбы - 15 100 м.

Схема гаубицы le.F.H.18

Вермахт эксплуатировал более тысячи 155-мм гаубиц французской разработки. Среди них встречались следующие образцы:

15,5 cm sFH 414(f) - гаубица обр. 1917 г. разработки фирмы «Шнейдер». В 30-е гг. эти системы прошли модернизацию, получив подрессоривание и металлические колеса вместо деревянных. Вес гаубицы в боевом положении 3300 кг, вес снаряда 44 кг. Длина ствола 15 калибров. Угол вертикальной наводки - от 0° до +42° горизонтальной -60°. Максимальная дальность стрельбы - 11 200 м. К марту 1944 г. в вермахте и войсках СС насчитывалось 782 такие гаубицы, из них 342 - во Франции, 275 - на Восточном фронте, 110 - в Норвегии, 36 - на Балканах и 19 - в Италии. Они применялись в ряде отдельных артдивизионов - 929-м, 1140-м, 1180-м, 1181-м, 1182-м и др.

15.5 cm sFH 17(p) - модернизированная в Польше «шнейдеровская» гаубица обр. 1917 г. Польское обозначение - обр. 17/38. Орудие получило новый лафет с раздвижными станинами, благодаря чему существенно возросли углы обстрела. Угол вертикальной наводки составлял от 0°до +55°, горизонтальной - 50°. В сентябре 1939 г. вермахтом захвачено около 220 единиц.

15.5 cm sFH 415(f) - гаубица обр. 1915 г. разработки фирмы «Сен-Шамон». Устаревшая система с небольшой дальностью стрельбы и лафетом на деревянных колесах без подрессоривания. Вермахт использовал 198 таких систем.

Довольно много было захвачено вермахтом 152-мм гаубиц «Виккерс» образца 1915 г.

15.2 cm sFH 412(e), sFH 412(f) и sFH 412(i) - захваченные, соответственно у британского экспедиционного корпуса (220 единиц), у французской и итальянской армий.

Следует упомянуть и советские 152-мм гаубицы и пушки-гаубицы.

15.2 cm sFH 445(r) - гаубица обр. 1909/30 г.

15.2 cm sFH 443(r) - гаубица М-10 обр. 1938 г.

15.2 cm КH 433/1(r) - гаубица-пушка МЛ-20 обр. 1938 г.

15.2 cm К 433/2(r) - пушка обр. 1910/34 г., баллистические данные которой были почти идентичны МЛ-20. Обе системы - RH 433/1(r) и К 433/2(r) - были захвачены в количестве 974 единицы. Они применялись, главным образом, в моторизованных дивизионах РГК. Так, 985-й, 992-й и 997-й дивизионы имели по три батареи таких орудий, а 456-й, 457-й и 460-й - по две, а также по одной батарее 122-мм пушек.

Из книги Техника и вооружение 1997 03 автора

Гаубицы в береговой обороне И в XIX, а тем более в XX веке мортиры и гаубицы в береговой обороне могли быть успешно применены лишь в исключительных случаях – на узких фарватерах, шхерах и т.д. При навесной стрельбе по кораблю, свободно маневрирующему в открытом море,

Из книги Техника и вооружение 1999 02 автора Журнал «Техника и вооружение»

Из книги Артиллерия Вермахта автора Харук Андрей Иванович

Самоходные варианты 105-мм легкой полевой гаубицы leFH 18 Танковые дивизии вермахта начали войну, располагая лишь артиллерией на мехтяге. Но кампания в Польше в сентябре 1939 г., а в особенности - наступление на Западе в мае-июне 1940 г. со всей очевидностью показали

Из книги Техника и вооружение 2013 12 автора

Легкие гаубицы Так же, как и среди дивизионных пушек, среди трофейных гаубиц были очень широко представлены гаубицы чешской фирмы «Шкода».10 cm leFH 14(ц) - 100-мм гаубицы обр. 1914 г. Получены в результате аншлюса Австрии.10 cm leFH 315(i) - те же гаубицы обр. 1914 г., захваченные в 1918 г.

Из книги Техника и вооружение 2014 01 автора

Гаубицы и мортиры 210-мм мортира Mrs 18 С 1910 г. на вооружение кайзеровской армии поступала 210-мм мортира разработки фирмы «Крупп». К началу Первой мировой войны имелось уже 256 таких орудий - 112 в строевых частях, 112 в резерве и 32 в крепостях. В 1916 г. на вооружение приняли

Из книги Техника и вооружение 2014 03 автора

Трофейные гаубицы и мортиры Значительно большим, по сравнению с германскими системами, было разнообразие трофейных орудий большой мощности. Также, как и среди более легких орудий, среди тяжелых артсистем вермахта встречалось несколько образцов производства фирмы

Из книги Современная Африка войны и оружие 2-е издание автора Коновалов Иван Павлович

Из книги Техника и вооружение 2014 04 автора

152-мм гаубицы М-10 и Д-1. Часть 2 Анатолий Сорокин Боевые машины, вооруженные 152-мм гаубицей обр. 1938 г.В ходе Советско-финской (Зимней) войны 1939–1940 гг. у РККА возникла надобность в боевой машине с мощным вооружением и бронированием для разрушения вражеских железобетонных

Из книги Боги войны [«Артиллеристы, Сталин дал приказ!»] автора Широкорад Александр Борисович

152-мм гаубицы М-10 и Д-1. Эндшпиль, «девятки» В истории как военной, так и гражданской техники нечасто встречаются случаи, когда появившаяся на свет в условиях серьезных ограничений конструкция-«гибрид» оказывается достаточно удачной. Чаще всего она заменяется

Из книги Бронеколлекция 1995 № 03 Бронетанковая техника Японии 1939-1945 автора Федосеев С.

Тяжёлые миномёты M30 - американский тяжёлый миномёт калибра 106,7 (107) мм. Дальность стрельбы - 5650 м.Образца 1938 г. - советский горно-вьючный миномёт калибра 107 мм.М5 - южноафриканский миномёт калибра 120 мм. Дальность стрельбы - до 6250 (6100) м и до 10 531 м реактивными минами.M.60

Из книги Бронетанковая техника СССР 1939 - 1945 автора Барятинский Михаил

152-мм гаубицы М-10 м Д-1 Часть 4 Эндшпиль "девятки" Боевые машины, вооруженные 152-мм гаубицей обр. 1943 г.В отличие от других артиллерийских систем, которые в адаптированном виде устанавливались на серийных и опытных боевых машинах различных типов, гаубица Д-1 почти не

Из книги Бронетанковая техника Франции и Италии 1939-1945 автора Коломиец М.

Глава 3 Дивизионные гаубицы В наследство от царской армии Красная Армия получила две 122-мм гаубицы – обр. 1909 г. и 1910 г. с почти одинаковыми тактико-техническими характеристиками. А вот конструкции обеих систем имели принципиальные отличия, начиная с клинового затвора у

Из книги Техника и вооружение 2016 01 автора

Тяжелые танки Тяжелые танки «2591» и «2595» Еще в 1927 году арсенал в Осаке построил опытный двухбашенный 18-тонный танк №1 («Чи-и» - «средний первый») с 57-мм орудием, двумя пулеметами и 140-сильным двигателем. В 1931 году гем же арсеналом был построен 18-тонный трехбашенный «91» с

Из книги автора

Тяжелые танки Тяжелый танк Т-35Единственный в мире серийный пятибашенный танк. Предназначался для качественного усиления общевойсковых соединений при прорыве особо сильных и заблаговременно укрепленных оборонительных полос противника. Разрабатывался в КБ завода

Из книги автора

Тяжелые танки Char de bataille В1Разрабатывался с 1921 года в рамках концепции тяжелого танка сопровождения пехоты. После длительных испытаний прототипов в марте 1934 года принят на вооружение под индексом В1. Начиная с 1935 года танки строились на заводах пяти фирм - Renault, FCM, Schneider, FAMH,

Вопреки расхожему мнению, сформированному художественными фильмами, литературой и компьютерными играми типа «World of Tanks», основным противником советских танков на поле боя были не танки противника, а противотанковая артиллерия.

Танковые дуэли, конечно, регулярно случались, но не так часто. Крупные встречные танковые сражения вообще можно пересчитать по пальцам.

После войны АБТУ провело исследование о причинах поражения наших танков.

На долю противотанковой артиллерии пришлось около 60% (с ПТ САУ и зенитной), в боях с танками потеряно 20%, остальная артиллерия уничтожила 5% , на минах подорвалось 5%, на долю авиации и противотанковых средств пехоты пришлось 10% .

Цифры конечно сильно округлённые, так как невозможно точно определить, чем был уничтожен каждый танк. По танкам на поле боя вело огонь все, что могло стрелять. Так во время боёв под Курском зафиксировано уничтожение тяжелого ПТ САУ "Элефант" прямым попаданием 203-мм снаряда. Случайность конечно, но случайность очень показательная.

37-мм противотанковая пушка Раk. 35/36 было основным противотанковым орудием с которым Германия вступила в войну.

Разработка этого орудия, в обход ограничений, наложенных Версальским договором, завершилась на фирме «Рейнметалл Борзиг» 1928 году. Первые образцы орудия, получившего наименование Так 28 (Tankabwehrkanone, т. е. противотанковая пушка – слово Panzer вошло в обиход позже) поступили на испытания в 1930 году, а с 1932 г. начались поставки в войска. Рейхсвер получил в общей сложности 264 такие пушки. Орудие Так 28 имело ствол длиной 45 калибров с горизонтальным клиновым затвором, обеспечивавшим достаточно высокую скорострельность – до 20 выстр./мин. Лафет с раздвижными трубчатыми станинами обеспечивал большой угол горизонтальной наводки – 60°, но при этом ходовая часть с деревянными колесами была рассчитана лишь на конную тягу.

К концу 20-х годов это орудие, пожалуй, являлось лучшим в своём классе, намного опередив разработки в других странах. Оно поставлялось в Турцию, Голландию, Испанию, Италию, Японию, Грецию, Эстонию, СССР и даже Абиссинию. В СССР было поставлено 12 таких орудий, а ещё 499 изготовлено по лицензии в 1931-32 годах. Орудие приняли на вооружение как «37 мм противотанковая пушка обр. 1930 г.». Знаменитая советская «сорокапятка» – пушка образца 1932 г. – ведет свою родословную именно от Так 29. Но германских военных пушка не удовлетворяла из-за слишком низкой подвижности. Поэтому в 1934 г. она была модернизирована, получив колеса с пневматическими шинами, допускающими буксировку автомобилем, усовершенствованный лафет и улучшенный прицел. Под обозначением 3,7 cm Pak 35/36 (Panzerabwehrkanone 35/36) орудие поступило на вооружение вермахта в качестве основного противотанкового средства.

Сектор горизонтального обстрела орудия составлял 60°, максимальный угол возвышения ствола - 25°. Наличие механизма автоматического закрывания затвора клинового типа обеспечивало скорострельность 12-15 выстрелов в минуту. Для наводки пушки применялся оптический прицел.

Стрельба велась унитарными выстрелами: осколочными и бронебойными. 37-мм бронебойный снаряд этого орудия пробивал на дальности 100 м броню толщиной 34 мм. Подкалиберный снаряд образца 1940 года имел бронепробиваемость на этой дистанции 50 мм, и кроме того, для пушки Раk.35/36 был разработан специальный надкалиберный кумулятивный боеприпас бронепробиваемостью 180 мм, с предельной дальностью стрельбы 300 м. Всего было построено около 16 тысяч орудий Раk.35/36.

Пушки Раk.35/36 состояли на вооружении противотанковых рот пехотных полков и батальонов истребителей танков в пехотных дивизиях. Всего по штату пехотная дивизия располагала 75 37-мм противотанковыми пушками.

Кроме буксируемого варианта, Рак 35/36 штатно устанавливалась на бронетранспортерах Sd. Kfz. 250/10 и Sd. Kfz. 251/10 – командирских машинах, разведывательных и мотопехотных подразделений.

В войсках применялись и различного рода импровизированные самоходки с такими пушками – на шасси грузовиков «Крупп», трофейных французских танкеток «Рено» UE, английских бронетранспортеров «Универсал» и советских полубронированных гусеничных тягачей «Комсомолец».

Боевое крещение пушка получила в Испании, где продемонстрировала высокую эффективность, а затем с успехом использовалась во время Польской кампании против слабобронированных танкеток и легких танков.

Однако оказалась малоэффективной против новых французских, британских и в особенности советских танков с противоснарядным бронированием. Немецкие солдаты из-за низкой эффективности прозвали Pak 35/36 «дверным молотком» или «хлопушкой».

По состоянию на 1 сентября 1939 г. вермахт располагал 11 250 пушками Рак 35/36, к 22 июня 1941 г. это количество возросло до рекордных 15 515 единиц, но в дальнейшем неуклонно снижалось. К 1 марта 1945 г. в войсках вермахта и СС все ещё находилось 216 Рак 35/36, а 670 таких пушек хранилось на складах. Большинство пехотных дивизий перешло на более мощные орудия в 1943 г., но в парашютных и горных дивизиях они сохранялись до 1944 г., а в оккупационных частях и соединениях второй линии (учебных, запасных) – вплоть до конца войны.

В вермахте применялось так же 3.7 cm Pak 38(t) - противотанковое 37-мм орудие, производившееся чешской фирмой Skoda. На дистанции в 100 м, подкалиберный снаряд имел бронепробиваемость по нормали 64 мм.

Пушка производилась фирмой Skoda по заказу немецкой армии, в 1939-1940 году, всего было выпущено 513 орудий.

В 1941 году фирмой Beilerer & Kunz было разработано 4,2 cm PaK 41 - противотанковое орудие с коническим каналом ствола.

Она была в целом аналогична противотанковой пушке Pak 36, но обладала более высокой начальной скоростью и бронепробиваемостью.

Диаметр канала ствола изменялся от 42 мм у казённика до 28 мм у дульного среза. Снаряд со сминаемыми ведущими поясками массой 336 г пробивал броню толщиной 87 мм с расстояния 500 м под прямым углом.

Пушка выпускалась в незначительных количествах в 1941-1942 году. Причинами прекращения производства была нехватка дефицитного в Германии вольфрама из которого изготавливался сердечник снаряда, сложность и дороговизна производства, а так же низкая живучесть ствола. Всего было выпущено 313 орудий.

Наиболее эффективной из трофейных легких противотанковых пушек оказалась 47-мм чехословацкая пушка обр.1936г., получившая у немцев название 4,7-см Pak36(t) .

Характерным отличием пушки был дульный тормоз. Затвор клиновый полуавтоматический, тормоз отката гидравлический, накатник пружинный. Орудие имело несколько необычную для того времени конструкцию, для транспортировки ствол разворачивался на 180грд. и крепился к станинам. Для более компактной укладки можно было сложить и обе станины. Колесный ход пушки подрессорен, колеса металлические с резиновыми шинами.

В 1939г, в Чехословакии было изготовлено 200 единиц 4,7-см Pak36(t), а в 1940г, - еще 73, после чего было начато производство модификации пушки обр.1936г, - 4,7-см Pak (t) (Kzg.), а для самоходных установок - 4.7-см Pak (t) (Sf.). Производство продолжалось до 1943 года.
Было также налажено массовое производство боеприпасов к 4,7-см чехословацким противотанковым орудиям.

В боекомплект пушки 4.7-см Pak36(t) входил осколочный и бронебойный снаряды чешского производства, а в 1941г. на вооружение был принят германский подкалиберный снаряд обр.40.

Калиберный бронебойный снаряд имел начальную скорость 775 м/с, эффективная дальность стрельбы – 1,5 км. По нормали снаряд пробивал на дистанции 50 метров 75-мм броню, а на дистанции 100-метров 60-мм, на дистанции 500 метров 40 мм броню.

Подкалиберный снаряд имел начальную скорость 1080 м/с, эффективную дальность стрельбы до 500 метров. По нормали на дистанции 500 метров он пробивал 55-мм броню.

В германской армии помимо чешских активно использовались орудия, захваченные в других странах.

К моменту вхождения Австрии в состав Рейха австрийская армия располагала 357 единицами 47-мм противотанковой пушки М.35/36, созданной фирмой «Бохлер» (в ряде документов эта пушка именовалась пехотной). В Германии оно получило название 4.7-см Pak 35/36(о) .

Состояла в количестве 330 единиц на вооружении австрийской армии и досталась немцам в результате «Аншлюса». По заказу немецкой армии в 1940 году было выпущено ещё 150 единиц. Поступали на вооружение противотанковых рот полков пехотных дивизий вместо 50-мм орудий. Пушка имело не слишком высокие характеристики, при начальной скорости бронебойного снаряда -630 м/с, бронепробиваемость на дистанции 500 м составляла- 43 мм.

В 1940г. во Франции было захвачено большее число 47-мм противотанковых пушек обр.1937г. Системы Шнейдера. Немцы присвоили им название 4,7cm Pak 181(f) .

Всего немцы использовали 823 французские 47-мм противотанковые пушки.
Ствол пушки - моноблок. Затвор - полуавтоматический вертикальный клиновой. Пушка имела подрессоренный ход и металлические колеса с резиновыми шинами. В боекомплект пушек отправленных на Восточный фронт, немцы ввели германские бронебойные подкалиберные снаряды обр.40.

В боекомплект пушки 4.7-см Pak181(f) входил французский бронебойный сплошной снаряд с баллистическим наконечником, на дистанцию 400 метров по нормали калиберный снаряд пробивал 40 мм броню.

Противотанковая 5 cm Pak 38 была создана фирмой «Рейнметалл» в 1938 году. Однако из-за ряда технических и организационных трудностей первые две пушки поступили в войска только в начале 1940 года. Крупносерийное производство началось лишь в конце 1940 года. Всего произведено 9568 орудий.

50-мм противотанковые пушки, совместно с 37-мм пушками входили в состав противотанковых рот пехотных полков. Бронебойный снаряд с начальной скоростью 823 м/с, на дистанции 500 метров, под прямым углом пробивал 70 мм броню, а подкалиберный на той же дистанции обеспечивал пробитие 100 мм брони. Эти орудия могли уже достаточно эффективно бороться с Т-34 и КВ, однако с 1943 года начали заменяться более мощными 75-мм орудиями.

В 1936 г. фирма «Рейнметалл» начала проектирование 7,5-см противотанковой пушки, получившей название 7,5 cm Pak 40 . Однако первые 15 орудий вермахт получил только в феврале 1942 г. В боекомплекте пушки имелись как калиберные бронебойные снаряды, так и подкалиберные и кумулятивные снаряды.

Это было весьма эффективное орудие, находившееся в производстве до конца войны, оно оказалось самым многочисленным. Всего было произведено 23 303 орудия.

Бронебойный снаряд с начальной скоростью – 792 м/с, имел бронепробиваемость по нормали на дистанции 1000 метров – 82 мм. Подкалиберный со скоростью 933 м/с, пробивал со 100 метров – 126 мм броню. Кумулятивный с любой дистанции, под углом 60 градусов – бронеплиту толщиной 60 мм.
Пушка широко использовалась для установки на шасси танков и бронированных тягачей.
На 1 марта 1945г. на вооружении оставалось 5228 единиц 7,5-см пушек Pak 40, из которых 4695- на колесных лафетах.

В 1944г. была предпринята попытка создать более легкую 7,5-см противотанковую пушку, получившую название 7,5 cm Pak 50 . Для ее создания взяли ствол 7,5-см пушки Pak 40 и укоротили ее на 16 калибров. Дульный тормоз был заменен более мощным трехкамерным. В боекомплекте остались все снаряды от Pak 40, но длина гильзы и заряд были уменьшены. В результате этого снаряд весом 6,71 кг имел начальную скорость около 600м/с. Уменьшение веса ствола и силы отдачи дали возможность использовать лафет от 5 cm Pak 38. Однако вес пушки уменьшился не намного и не оправдал ухудшения баллистики и бронепробиваемости. В результате выпуск 7,5 cm Pak 50 был ограничен малой серией.

В ходе Польской и Французской компании немцы захватили несколько сотен 75-мм дивизионных пушек обр.1897г. Поляки закупили эти пушки во Франции в начале 20-х годов. Только во Франции немцы захватили 5,5 миллионов выстрелов к этим пушкам. Первоначально немцы использовали их в оригинальном виде, присвоив польской пушке название 7,5 cm F.K.97(p) , а французской - 7,5 cm F.K.231 (f) . Эти орудия направлялись в дивизии «второй линии», а так же в береговую оборону Норвегии и Франции.

Использовать пушки обр.1897г. для борьбы с танками в первоначальном виде не представлялось возможным из-за малого угла наведения (6 грд.), допускаемого однобрусным лафетом. Отсутствие подрессоривания не допускало возку со скоростью более 10-12 км/ч даже по хорошему шоссе. Однако германские конструкторы нашли выход: качающаяся часть 75-мм французской пушки обр. 1987 г. была наложена на лафет германской 5-см противотанковой пушки Pak 38. Так получилась противотанковая пушка 7,5 cm Pak 97/38 .

Крановый затвор пушки обеспечивал сравнительно большую скорострельность - до 14 выстрелов в минуту. В боекомплект пушки немцы ввели свой калиберный бронебойный снаряд и три типа кумулятивных снарядов, осколочно-фугасные снаряды использовались только французские.

Бронебойный снаряд с начальной скоростью полёта – 570 м/с, по нормали, на дистанции 1000 метров пробивал -58 мм броню, кумулятивный, под углом 60 градусов – 60 мм броню.

В 1942г. вермахт получил 2854 единицы 7,5-см пушек Pak 97/38, а в следующем году еще 858. В 1942г. немцы изготовили небольшое число противотанковых установок, накладывая вращающуюся часть 7,5 cm Pak 97/40 на шасси трофейного советского танка Т-26.

. Немецкие войска использовали широкий спектр противотанковых средств в течение войны: одни доставались от противника, другие были результатом собственных перспективных разработок. В 1939 г. стандартной противотанковой пушкой, с которой вермахт вступил в войну, была 37-мм РаК 35/36 .

Противотанковая артиллерия вермахта противотанковая пушка Пак 36 фото

Название РаК - стандартная аббревиатура от Panzerabwehr Kanon - противотанковая пушка. Маленькая, с небольшим весом и сравнительно легкая в применении пушка РаК 35 была далека от идеала для встреч с тяжелыми, защищенными противоснарядной броней машинами, поступавшими в эксплуатацию к началу войны в армии союзников.

фото 3,7-см PaK 36 крупным планом Франция, июнь 1940 года

Стандартная немецкая противотанковая 37-мм пушка в начале войны РаК 35. Разработанная в 1920 г., она была легким и удобным в бою оружием, однако в 1940 г. после применения на европейском театре, ее расчеты поняли, что она не может справиться с толстой броней британских и французских танков. В самом деле, артиллеристы с сочувствием окрестили её «стук в дверь» из-за их слабых характеристик. Попытки улучшить бронепробиваемость включали использование снарядов с вольфрамовым сердечником и кумулятивные гранаты со стабилизаторами, которые заряжались с дульной части - Stielgranate 41. Смотрим небольшое видео, развертывание орудия, обстрел элеватора в Сталинграде и гибель немецкого расчета, в результате атаки с поддержкой танков.

Немецкие солдаты тянут артиллерийское орудие на берег реки

Пушка РаК 35 имела максимальную дальность стрельбы 4025 м фугасным снарядом и могла пробить 35-мм броню под углом 30° с 500 м обычным снарядом или 180-мм броню с 300 м гранатой Stielgranate 41. За время войны изготовили более 20 000 этих пушек. Сознавая недостатки РаК 35/36, вермахт требовал оружие большего калибра. Разрабатываемая с 1938 г. 38-мм пушка РаК 38 поступила в эксплуатацию в 1940 г. РаК 38 имела максимальную дальность стрельбы 2652 м фугасным снарядом. Снарядом с вольфрамовым сердечником она могла пробить 55-мм броню с дистанции 1 км.

Противотанковая артиллерия вермахта 50mm pak 38 на момент вторжения в пределы СССР пехотная дивизия по штату имела 72-противотанковых орудия из них 14 шт pak 38 50-мм и 58 шт РаК 35/36 37-мм

Противотанковая артиллерия вермахта во Второй Мировой войне фото , пушки фирмы «Шкода». Немцы также использовали 47-мм противотанковую пушку чешской фирмы «Шкода», доставшуюся им после аннексии Чехословакии в 1939 г. Ее обозначили как 4,7см РаК 36(t). Она весила 400 кг в боевом положении, выстреливала 1,45-кг бронебойный снаряд с начальной скоростью 900 м/с. Орудие могло пробить 51-мм броню с 500 м.

47-мм противотанковая пушка чешской фирмы Шкода 4,7 см РаК 36 t

Другой добычей, доставшейся в Австрии и капитулировавших Польше и Дании, была австрийская 47-мм противотанковая пушка «Болер» (Воlег). В Германии она обозначалась 4,7 см РаК или «Болер» и и придавалась горным дивизиям.

47-мм австрийская противотанковая пушка Болер фото

Появление и КВ-1, защищенных толстой броней, придало срочность необходимости разработки новой противотанковой пушки. В результате были спроектированы две новые 75-мм пушки. РаК 40 , производимая «Рейнметалл-Борзиг» (Pheinmetall-Borsig), и РаК 41, выпускаемая на заводах «Круппа», вскоре поступили в армию.

противотанковые орудия вермахта 7,5 см PaK 40 фото

Обе они получились достаточно мощными, хотя РаК 40 - более эффективная, увеличенная модификация РаК 38.

Немецкий 7,5 см PaK 40 замаскированные в снежной местности, России, февраль 1943 года фото

75-мм пушку РаК 40 - одно из самых эффективных и многочисленных противотанковых орудий времен войны; РаК 40 использовалась на всех фронтах после поступления ее на вооружение в 1941 г. До 1945 года произведено более 23 ооо пушек.

Перемещение 7,5 см Pak 40 противотанковая пушка на грязных дорогах Северной Франции, октябрь 1943 года

Пушка РаК 41, со значительно улучшенными характеристиками, была новой разработкой. Конструкция «Круппа» - одна из первых пушек с «вытянутым стволом» из поступивших в эксплуатацию. Внутреннее отверстие ствола постепенно сужалось от казенной части к дульному срезу. Давление за бронебойным снарядом с вольфрамовым сердечником Pzgr Patr 41 (НК) увеличивалось при движении снаряда в стволе, позволяя получить скорость снаряда на выходе 1125 м/с.

противотанковая пушка 42-мм РаК 41 фото

Снаряд имел легкий аэродинамический обтекатель, за которым находился сердечник из карбида вольфрама. Сердечник заключался во внешнюю оболочку с выступами по центру и основанию. Выступы выдерживали давление газов во время движения в стволе. Бронепробиваемость вновь представленного улучшенного оружия была замечательной: снаряды, выпущенные из РаК 41, могли пробить 145-мм броню с дальности 1 км. К счастью для союзников, в Германии не хватало вольфрама. Другая проблема - замена стволов: высокое давление означало, что стволы пушек должны заменяться через 500 выстрелов. В конечном итоге изготовили только 150 пушек РаК 41.

В Германии экспериментировали еще с двумя суживающимися стволами в течение войны. Маленькая sPz В 41 поступила на вооружение в 1942 г. и рассматривалась немецкой армией в качестве тяжелого противотанкового ружья, более предпочтительного, чем пушка.

Тяжелое противотанковое ружье вермахта sPz В 41 фото

Солдаты из дивизии "Великая Германия " 2.8cm противотанковое ружье sPzB 41 установлено на бронетранспортёре Sd.Kfz.250

Оно стреляло 28-мм снарядом из ствола, сужающегося от 28 мм в казенной части до 20 мм на срезе, в результате чего достигалась страшная скорость 1402 м/с и максимальная дальность 1км. Авиадесантная версия пушки sPz В 41 - le Feldlafette 41 - весила только 118 кг в боевом положении, но, как и основной вариант, она могла пробить только 50-мм броню под углом 30° с 500 м.

Авиадесантная версия пушки sPz В 41 - le Feldlafette 41фото

При беглом взгляде 42-мм РаК 41 выглядела как РаК 35/36 с удлиненным стволом. В действительности ее ствол сужался с 42 до 28 мм. Пушка имела максимальную дальность стрельбы 1 км и пробивала 70-мм броню под углом 30" с 500 м и 50-мм броню с 1 км. Широко она не применялась, но известно, что ее использовали в некоторых десантных дивизиях в 1942-1943 гг.

Противотанковая артиллерия вермахта во Второй Мировой войне фото .

В 1944 г. завод «Рейнметалл» (Rheinmetall) представил 80-мм пушку PaW 600 со ствольным заряжанием, стрелявшую 2,7-кг оперенным снарядом с кумулятивным зарядом. Это была очень передовая разработка для того времени, орудие пробивало 140-мм броню под углом 30° с 750 м, но не могла открывать огонь по противнику за пределами этой дистанции.

Образец 80 мм пушки PAW 600 выставленной в Абердинском музее

Противотанковая пушка, на 8,8 см Pak 43 была разработана на основе Круппа Gerät 42, упоминалось в статье . Используется новый крестообразный лафет, с более низким расположением, теперь её гораздо легче скрыть, более низкий силуэт затрудняет попадание в пушку. Для обеспечения лучшей зашиты, используется более толстая и угловатая броня щита. Затем для упрощения конструкции и уменьшения габаритов Pak 43 монтируют на лафет от 105-мм полевой гаубицы.

Различные модификации Pak 43 на базе 88 миллиметровой зенитки FlaK

Стандартное вооружение Тигра, танковая пушка KwK 43, была по существу Pak 43 несколько измененная, чтобы расположить ее в башне.

Модели Pak 43 88 мм появились
в "Elephant" (прежнее название "Фердинанд"),

Было обнаружено сильно бронированный «Слон», слишком громоздок и механически ненадежен. "Носорог" слишком медленное шасси; его броня обеспечивает защиту только против осколков снарядов и пуль калибра 30. В общей сложности всего изготовили около 900 штук.

88 мм pak 43-41 противотанковые орудия вермахта фото

Все версии пушки 8,8 см Pak 43 могли пробивать около 200 мм броню на расстоянии 1000 м, что позволяет Pak 43 и ее модификации, гарантированно поразить любой танк противника того периода. Снаряд модели 1943г 88-мм пушки имеет очень высокую начальную скорость, что позволяет артиллеристам поражать, даже далекие движущиеся цели.

Украина, декабрь 1943 год PaK 43

Траектория снаряда была настолько плоской, что с некоторыми поправками, наводчик мог делать свои собственные расчеты высот диапазона 3400 метров для фугасных снарядов и 4400 метров для бронебойных снарядов. Траектория плоская, естественно, означает, что артиллеристы могут открыть огонь по танкам и другим бронированным машинам без предварительного расчета. Модель 8,8 см Pak 43, но как принято у нас 88 мм, имела определенные недостатки. С повышением скорость снаряда, немцы постарались снизить вес орудия. Результат ствол со значительно пониженным коэффициентом безопасности. Таким образом, немецкие расчеты орудия были предупреждены не использовать высокоскоростные боеприпасы в моделях пушки 1943 г, после отстрела 500 снарядов ствол требовал замены. Чтобы сохранить орудийный ствол от эрозии, они могли стрелять осколочно-фугасными снарядами мощностью 1080 футов в секунду. Этот боеприпас дает максимальную дальность полета только 7765 метров.

Громоздкая но эффективная противотанковая пушка PaK 43/41

Pak 43/41 очень тяжела (9660 фунтов) 4 381 килограмма, полностью снаряженная весит почти столько же, сколько 150-мм гаубица SFH 18. Такой вес исключает поворот орудия вручную, основная причина гибели пушки и расчета, атака позиции не из сектора обстрела. Малоподвижность, приводила к большим потерям, как прислуги орудия, так и материальной части. Вступления в бой орудия означало либо победу на поле боя, либо поражение, без возможностей маневрирования. В одной статье невозможно описать, все многообразие артиллерийского вооружения вермахта использованного для борьбы с танками, а именно противотанковая артиллерия нанесла самый значительный урон танковым войскам союзников.

западнее Киева 41-42 год, обстрел деревни

Интересное фото, если огонь ведет пулеметчик то ничего, а вот выстрел из орудия может нанести непоправимый урон хозяйству, пулеметчика.

Трофейные дивизионные орудия

Вермахт использовал до двух десятков образцов зарубежных дивизионных пушек. В первую очередь упомянем конструкции известной чешской фирмы «Шкода» - весьма схожие конструктивно орудия калибров 76,5 и 80 мм:

8 cm FK 5/8(t) - чешское орудие со стволом длиной 28,7 калибров и максимальной дальностью стрельбы 9400 м. Пушка весила 1095 кг и стреляла снарядами весом 8 кг.

7.65 cm FK 17(ц) - австрийская пушка, полностью аналогична предыдущему образцу, но калибра 76,5 мм. По состоянию на 1 сентября 1939 г. вермахт располагал 241 пушкой FK 5/8(t) и FK 17(ц).

7.65 cm FK 300(j) - аналогична FK 17(ц). Несколько десятков пушек захвачено в 1941 г. в Югославии. Вариант с несколько отличающимся лафетом (чешское обозначение М 28) обозначался FK 304(j). На 1 марта 1944 г. вермахт использовал 63 пушки обеих образцов. Пушки М 28 калибра 75 мм поставлялись перед войной Румынии.

7.65 cm FK 17(t) и 7,65 cm FK 18(t) - чешские пушки, несколько различавшиеся по конструкции. Пушки образца 1917 г. поставлялись и Югославии, где были захвачены вермахтом и получили обозначение FK 303(j). Также использовались Румынией. В вермахте применялись, главным образом, в береговой обороне.

По состоянию на 1 марта 1944 г. вермахт располагал 81 пушкой FK 17(t) и FK 18(t) - 42 во Франции и 39 в Норвегии.

8,35 cm FK 18(ц) - 83,5-мм пушка М 18, находившаяся на вооружении австрийской армии. Могла применяться и как полевое, и как горное орудие - в последнем случае пушка в разобранном виде перевозилась тремя двуколками. Вес орудия в боевом положении 1478 кг, вес снаряда - 9,99 кг, максимальная дальность стрельбы - 12 080 м. Вермахтом использовалась на Балканах.

8 cm FK 30(t) - довольно современное чешское орудие со стволом длиной 38 калибров и максимальной дальностью стрельбы 13 400 м. Вес орудия в боевом положении - 1816 кг, вес снаряда - 8 кг. К началу Второй мировой войны вермахт располагал 184 пушками FK 30(t), по состоянию на 1 марта 1945 г. осталось 34 пушки (из них восемь на складах).

Вторую группу трофейных систем составляют орудия французского образца - производные от 75-мм пушки обр. 1897 г. разработки фирмы «Шнейдер».

7,5 cm FK 97(p) - польские пушки, захваченные во время сентябрьской кампании. Впоследствии 80 из них Германия продала Румынии, а часть стволов была использована для переделки в противотанковые пушки Рак 97/38.

7.5 cm FK 231(f), встречается также обозначение FK 97(f) - исходный образец, в количестве несколько тысяч захвачен во Франции. Вес в боевом/походном положении 1220/1995 кг, вес снаряда 6 кг. Длина ствола 36 калибров. Максимальная дальность стрельбы 11 200 м. Скорострельность благодаря крановому затвору и унитарному заряжанию довольно большая - 10–12 выстр./ мин, но углы обстрела недостаточны: вертикального - от -10° до +18,5°, горизонтального - всего 60. Значительная часть переделана в противотанковые пушки Рак 97/38.

75-мм пушка FK 231(f)

7.5 cm FK 232(f) - переделка пушки обр. 1897, французское обозначение обр. 97/33. Имела новый лафет с раздвижными станинами, благодаря чему удалось существенно увеличить диапазон углов обстрела: вертикального - от -6° до +50°, горизонтального - 58°. Считалась неудачной, поставлялась, главным образом, на экспорт (в частности, в Бразилию), но некоторое количество пушек обр. 97/33 стало трофеями вермахта.

7.5 cm FK 244(i) - пушка французской разработки, производившаяся по лицензии в Италии.

Довольно широко вермахтом применялись пушки системы Круппа, экспортированные в ряд стран, а затем ставшие трофеями.

7.5 cm FK 235(b) - пушка М 05, производившаяся по лицензии в Бельгии. Длина ствола 30 калибров. Вес орудия в боевом/походном положении 1190/1835 кг, вес снаряда 6,52 кг. Максимальная дальность стрельбы 9900 м.

7.5 cm FK 233(b) - переделка полученных Бельгией по репарации германских 105-мм гаубиц leFH 16. Бельгийское обозначение - GP 1. Исходный ствол заменен 75-мм длиной 35 калибров. От гаубицы «унаследован» довольно большой диапазон углов вертикальной наводки - от -18° до +42°. Максимальная дальность стрельбы - 11 000 м. Некоторое количество не прошедших переоборудование гаубиц leFH 16 также было захвачено вермахтом в Бельгии - они обозначались 10,5 cm leFH 327(b).

7.5 cm FK 234(b) и 7,5 cm FK 236(b) - несколько отличающиеся в деталях переделки репарационных 77мм пушек FK 16 под стандартный в бельгийской армии калибр 75 мм. Бельгийские обозначения - GP 11 и GP 111. По баллистическим качествам весьма схожи с германским орудием FK 16 nA. Все трофейные бельгийские пушки применялись почти исключительно в оккупационных войсках на территории Бельгии.

7.5 cm FK 240(d) - пушка М 03, поставлявшаяся Дании, где использовалась под обозначением 03 L/30. Захвачена в небольшом количестве.

7.5 cm FK 243(h) - пушка М 02/04, производившаяся в Голландии фирмой «Сидериус». Вес в боевом положении 1299 кг, вес снаряда 6,5 кг. Максимальная дальность стрельбы 10 600 м. По состоянию на 1 марта 1944 г. в вермахте насчитывалось 169 таких орудий, большинство из которых (134 единицы) использовалось на Балканах.

7.5 cm FK 257(i) - пушка М 06, производившаяся по лицензии в Италии. Длина ствола 30 калибров. Вес орудия в боевом положении 1080 кг, вес снаряда 6,35 кг. Максимальная дальность стрельбы 10 250 м. Захвачено в 1943 г. более 200 единиц.

Конкурентом Круппа в начале ХХ века была фирма «Эрхардт». Она также поставляла на экспорт полевые пушки, ставшие трофеями вермахта, хотя и не в таком количестве, как крупповские.

7.5 cm FK 246(n) - пушка М 01, поставлявшаяся в Норвегию. Использовалась вермахтом весьма ограниченно - в количестве примерно 80 единиц. Баллистические характеристики в основном соответствовали крупповской пушке М 02/04.

Вермахтом использовались и трофейные дивизионные пушки русских (советских) образцов.

Гаубица leIG 18

76.2 cm FK 294(r) - старые, не модернизированные орудия обр. 1902 г.

7.5 cm FK 02/26(p) - русские пушки обр. 1902 г., попавшие в Польшу и перестволенные на калибр 75 мм. В Польше эта система применялась в конной артиллерии и имела прозвище «православная».

76.2 cm FK 295/1(r) и FK 295/2(r) - модернизированные орудия образца 1902/30 г. Отличались длиной ствола - соответственно, 30 и 40 калибров.

76.2 cm FK 296(r) и FK 297(r) - новые дивизионные пушки обр. 1936 г. (Ф-22) и 1939 г. (Ф-22УСВ). Значительная часть переделана в противотанковые пушки Pak 36(r) и Pak 39(r).

Среди других трофейных образцов дивизионной артиллерии отметим несколько типов пушек-гаубиц.

8.5 cm KH 287(g) - 85-мм пушка-гаубица обр. 1927 г. Разработана французской фирмой «Шнейдер» по заказу Греции. Современная конструкция, имевшая лафет с раздвижными станинами и хорошие баллистические характеристики. Захвачено вермахтом немного, применялись исключительно в оккупационных войсках на территории Греции.

8,76 cm FK 280(e), FK 281(e) и FK 282(e) - английские 87,6-мм пушки-гаубицы Мк 2. Захвачены у Дюнкерка и в Северной Африке. Модели отличались конструкцией лафета.

Из книги Мы дрались с «Тиграми» [антология] автора Михин Петр Алексеевич

Трофейные орудия Наступил апрель; продолжая наступление на Кировоградчине, мы форсировали Ингул, Южный Буг, выбили фашистов со станции Веселый Кут и устремились к Днестру. Противник оставлял один рубеж обороны за другим. Вот и сейчас под нашим напором немцы оставляли

Из книги Артиллерия Вермахта автора Харук Андрей Иванович

Дивизионные пушки Как уже неоднократно отмечалось, в вермахте доминировала гаубичная артиллерия. Тем не менее, несколько сотен дивизионных пушек - частью старых образцов, частью модернизированных - нашли применение в дивизиях. Прежде всего, следует упомянуть

Из книги Секретное оружие Гитлера. 1933-1945 автора Портер Дэвид

Трофейные 105-120-мм пушки В германской армии использовались два типа 105-мм пушек чешской фирмы «Шкода».10,5 cm K 35(t) - пушка обр. 1935 г. Современная конструкция со стволом длиной 42 калибра и лафетом с раздвижными станинами. Угол вертикальной наводки - от -6° до +42°, горизонтальной

Из книги Легкие крейсера Италии (1930-1974) автора Трубицын Сергей Борисович

Трофейные 145-155-мм пушки Из изделий фирмы «Шкода» следует упомянуть два образца тяжелых пушек, находившихся на вооружении вермахта.15,2 cm K 15/16(t) - 152-мм пушка обр. 1915/16 г., выпускавшаяся «Шкодой» ещё для автсро-венгерской армии. В 1939 г. вермахт получил 10 таких орудий. Ещё

Из книги Боги войны [«Артиллеристы, Сталин дал приказ!»] автора Широкорад Александр Борисович

Из книги Хейнкель He 111. История создания и применения автора Иванов С. В.

Трофейные горные орудия 10.5 cm GebH 16/19(t) - чешская 105-мм горная гаубица обр. 1916/19 г. Разработка фирмы «Шкода». Длина ствола 23,8 калибра. Вес орудия в боевом положении 1280 кг. Угол вертикальной наводки - от -8° до +70°, горизонтальной - 12°. Максимальная дальность стрельбы - 10 900 м.

Из книги Воспоминания (1915–1917). Том 3 автора Джунковский Владимир Фёдорович

Трофейные противотанковые пушки Вермахт использовал более десятка образцов трофейных противотанковых пушек (включая и взятые «без боя» - при аншлюсе Австрии и оккупации Чехии). Подробно описывать их конструкции не имеет смысла. Остановимся лишь на кратком перечне.4,7 cm

Из книги Легкие крейсера типа «Нюрнберг». 1928-1945 гг. автора Трубицын Сергей Борисович

Трофейные зенитные орудия В отличие от полевой и противотанковой артиллерии, в области зенитной «вклад» чешской фирмы «Шкода» в вооружение вермахта был относительно скромным. Среди образцов этой фирмы отметим следующие:7,65 cm Flak 33(t) и Flak 37(t) - 76,5-мм зенитные орудия обр. 33 и

Из книги Бронетанковая техника Германии 1939 - 1945 (часть II) Бронеавтомобили, бронетранспортеры, тягачи и спецмашины автора Барятинский Михаил

ГЛАВА 4. СВЕРХДАЛЬНОБОЙНЫЕ ОРУДИЯ И ОРУДИЯ НА ЖЕЛЕЗНОДОРОЖНЫХ ПЛАТФОРМАХ Сверхдальнобойные орудия в том или ином виде существовали на протяжении столетий - гигантские осадные бомбарды XV века стреляли камнями весом до 700 кг. Мобильность артиллерийских установок такого

Из книги автора

ТРОФЕЙНЫЕ КРЕЙСЕРА В середине 1930-х годов французский флот пополнился серией новых легких крейсеров типа “Ля Галисоньер”. После заключения перемирия все они оказались во флоте Виши. Дальше их пути разошлись. Осенью 1940 года три корабля были переведены в Дакар, успели

Из книги автора

Глава 2 Дивизионные пушки В вермахте, в отличие от РККА, полковые орудия именовались пехотными, а дивизионные и корпусные – полевыми. Самое любопытное, что у немцев среди пехотных и полевых орудий не было… пушек! Противотанковые и зенитные пушки, естественно, не в счет.

Из книги автора

Трофейные самолеты Первыми захватили боеспособный Не 111 англичане. Это был Не 111H-1 из 5./KG 26, совершивший вынужденную посадку на территории Англии 9 февраля 1940 года. После ремонта и перекраски самолет передали в 1426-й дивизион RAF, занимавшийся испытанием трофейной техники.

Из книги автора

Приложение № 1 Трофейные крейсера В Европе Германией, помимо военной техники и предприятий военной промышленности, были захвачены судостроительные заводы. Большая часть кораблей стран противников Германии смогла уйти в Англию. Немецкий военно-морской флот мог

Из книги автора

Трофейные боевые машины В ходе боевых действий 8 Европе и Северной Африке германские войска захватили значительное количество легких бронированных машин, которые затем широко использовались в полевых войсках вермахта, частях СС и различного рода полицейских

После войны АБТУ провело исследование о причинах поражения наших танков.

Разработка этого орудия, в обход ограничений, наложенных Версальским договором, завершилась на фирме «Рейнметалл Борзиг» 1928 году. Первые образцы орудия, получившего наименование Так 28 (Tankabwehrkanone, т. е. противотанковая пушка - слово Panzer вошло в обиход позже) поступили на испытания в 1930 году, а с 1932 г. начались поставки в войска. Рейхсвер получил в общей сложности 264 такие пушки. Орудие Так 28 имело ствол длиной 45 калибров с горизонтальным клиновым затвором, обеспечивавшим достаточно высокую скорострельность - до 20 выстр./мин. Лафет с раздвижными трубчатыми станинами обеспечивал большой угол горизонтальной наводки - 60°, но при этом ходовая часть с деревянными колесами была рассчитана лишь на конную тягу.

К концу 20-х годов это орудие, пожалуй, являлось лучшим в своём классе, намного опередив разработки в других странах. Оно поставлялось в Турцию, Голландию, Испанию, Италию, Японию, Грецию, Эстонию, СССР и даже Абиссинию. В СССР было поставлено 12 таких орудий, а ещё 499 изготовлено по лицензии в 1931-32 годах. Орудие приняли на вооружение как «37 мм противотанковая пушка обр. 1930 г.». Знаменитая советская «сорокапятка» - пушка образца 1932 г. - ведет свою родословную именно от Так 29. Но германских военных пушка не удовлетворяла из-за слишком низкой подвижности. Поэтому в 1934 г. она была модернизирована, получив колеса с пневматическими шинами, допускающими буксировку автомобилем, усовершенствованный лафет и улучшенный прицел. Под обозначением 3,7 cm Pak 35/36 (Panzerabwehrkanone 35/36) орудие поступило на вооружение вермахта в качестве основного противотанкового средства.

Сектор горизонтального обстрела орудия составлял 60°, максимальный угол возвышения ствола — 25°. Наличие механизма автоматического закрывания затвора клинового типа обеспечивало скорострельность 12-15 выстрелов в минуту. Для наводки пушки применялся оптический прицел.

Кроме буксируемого варианта, Рак 35/36 штатно устанавливалась на бронетранспортерах Sd. Kfz. 250/10 и Sd. Kfz. 251/10 - командирских машинах, разведывательных и мотопехотных подразделений.

В войсках применялись и различного рода импровизированные самоходки с такими пушками - на шасси грузовиков «Крупп», трофейных французских танкеток «Рено» UE, английских бронетранспортеров «Универсал» и советских полубронированных гусеничных тягачей «Комсомолец».

В вермахте применялось так же 3.7 cm Pak 38(t) — противотанковое 37-мм орудие, производившееся чешской фирмой Skoda. На дистанции в 100 м, подкалиберный снаряд имел бронепробиваемость по нормали 64 мм.

Пушка производилась фирмой Skoda по заказу немецкой армии, в 1939-1940 году, всего было выпущено 513 орудий.

В 1941 году фирмой Beilerer & Kunz было разработано 4,2 cm PaK 41 — противотанковое орудие с коническим каналом ствола.

Калиберный бронебойный снаряд имел начальную скорость 775 м/с, эффективная дальность стрельбы - 1,5 км. По нормали снаряд пробивал на дистанции 50 метров 75-мм броню, а на дистанции 100-метров 60-мм, на дистанции 500 метров 40 мм броню.

В германской армии помимо чешских активно использовались орудия, захваченные в других странах.

Бронебойный снаряд с начальной скоростью - 792 м/с, имел бронепробиваемость по нормали на дистанции 1000 метров - 82 мм. Подкалиберный со скоростью 933 м/с, пробивал со 100 метров - 126 мм броню. Кумулятивный с любой дистанции, под углом 60 градусов - бронеплиту толщиной 60 мм.
Пушка широко использовалась для установки на шасси танков и бронированных тягачей.

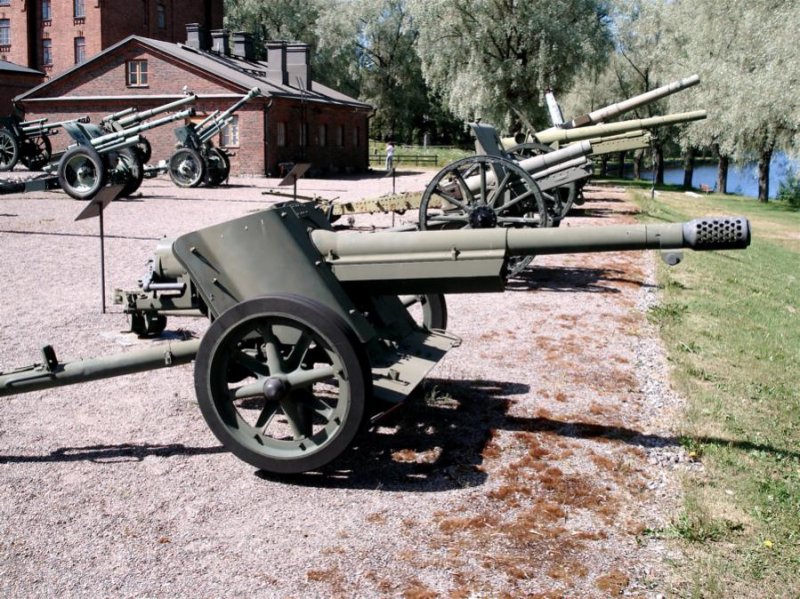

На 1 марта 1945г. на вооружении оставалось 5228 единиц 7,5-см пушек Pak 40, из которых 4695- на колесных лафетах.

Бронебойный снаряд с начальной скоростью полёта - 570 м/с, по нормали, на дистанции 1000 метров пробивал -58 мм броню, кумулятивный, под углом 60 градусов - 60 мм броню.

Дивизионная артиллерия ркка и вермахта. Становой хребет артиллерии вермахта

Еще по теме статьи:
