Как устроен пулемет максим. Первое в истории автоматическое оружие – пулемет Максим

Cтанковый пулемёт, созданный британским оружейником американского происхождения Хайремом Стивенсом Максимом в 1883 году. Пулемёт Максима является одним из родоначальников автоматического оружия; он широко применялся во время Англо-бурской войны 1899-1902 гг., Первой мировой и Второй мировой войн, а также во многих малых войнах и вооружённых конфликтах.

История создания

В 1873 году американский изобретатель Хайрем Стивенс Максим (1840-1916) сконструировал первый образец автоматического оружия - пулемёт Максим. Он пришёл к решению применить энергию отдачи оружия, которая до этого никак не использовалась. Но испытания и практическое применение этого оружия были прекращены на 10 лет, так как Максим был не только оружейником и помимо оружия интересовался другими вещами. В его круг интересов входила разная техника, электричество и так далее, а пулемёт был всего лишь одним из многих его изобретений. В начале 1880-х годов Максим, наконец, возобновил работу над своим пулемётом, но по внешнему виду его оружие уже имело сильное отличие от образца 1873 года. Хайрем Максим подал прошение правительству США о принятии его пулемёта на вооружение. Но пулемёт никого в США не заинтересовал, и тогда Максим уехал в Великобританию, где его изобретение первоначально также не вызвало особого интереса со стороны военных. Однако им всерьез заинтересовался присутствовавший на испытаниях нового оружия британский банкир Натаниэль Ротшильд, давший согласие финансировать создание и выпуск пулемёта.

«Оружейная компания Максима» начала производить и рекламировать пулемёты, демонстрируя их работу во многих государствах. Хайрему Максиму удалось добиться отменной живучести и высокой надёжности своего оружия, и в конце 1899 года, его пулемёт, спроектированный под британский патрон калибра.303 (7,7 мм) совершил 15 тыс. выстрелов без каких-либо серьёзных затруднений.

Система

Пулемёт системы Максима (или просто «Максим») - автоматическое оружие, основанное на автоматике с отдачей ствола, имеющего короткий ход. Во время выстрела пороховые газы отправляют ствол назад, запуская в движение механизм перезаряжания, извлекающий из матерчатой ленты патрон, досылающий его в казённик и при этом одновременно взводящий затвор. После производства выстрела операция повторяется заново. Пулемёт имеет средний темп стрельбы - 600 выстрелов в минуту, а боевая скорострельность равна 250-300 выстрелов в минуту.

Для стрельбы из пулемёта образца 1910 года испорльзуются винтовочные патроны 7,62х54 мм R с пулями образца 1908 года (лёгкая пуля) и образца 1930 года (тяжёлая пуля). Спусковая система создана только для автоматического огня и снабжена предохранителем от случайных выстрелов. Питание пулемёта осуществляется патронами из приёмника ползункового типа, с матерчатой или металлической лентой ёмкостью 250 патронов, которая появилась позже. Прицельное приспособление состоит из стоечного прицела и мушки с прямоугольной вершиной. Некоторые пулемёты также оснащались оптическим прицелом. Пулемёт изначально ставили на громоздкие лафеты, по образцу лафетов митральез; затем появились портативные станки, обычно на треногах; в русской армии с 1910 года стал применяться колесный станок, созданный полковником А. А. Соколовым. Этот станок давал пулемёту хорошую устойчивость при стрельбе и разрешал, в отличие от треног, легко передвигать пулемёт при смене позиции.

Устройство пулемета Максима: 1 - предохранитель, 2 - прицел, 3 - замок, 4 - пробка наливного отверстия, 5 - кожух, 6 - пароотводное устройство, 7 - мушка, 8 - надульник, 9 - трубка вывода гильз, 10 - ствол, 11 - вода, 12 - пробка выливного отверстия, 13 - колпачок, пароотводная кишка, 15 - возвратная пружина, 16 - спусковой рычаг, 17 - рукоятка, 18 - приемник.

Применяемый патрон

Патрон	Название оружия	Калибр, мм	Начальная скорость пули, м/с	Кинетическая энергия пули, Дж	Масса патрона, г	Масса пули, г	Масса порохового заряда, г	Длина патрона, мм	Длина гильзы, мм
7,62х54 мм	Максим обр. 1910	7,62	830	2920-4466	22,7-25,1	9,6-11,8	3,1	77,16	53,72
7,92х57 мм	MG-08	7,92	735-837	3600-3666	нет данных	12,8 (со стальным сердечником)	3,05	80,5	56,75
.303 British	Виккерс	7,71	701-760	2888-3122	нет данных	9,98-11,6	2,43	77	56,4
7,5х55 Шмидт-Рубин	MG 11	7,77	750-910	3437-3700	нет данных	8-13	нет данных	77,7	55,6

Пулемёт «Максим» в России

После успешного показа пулемёта в Швейцарии, Италии и Австрии Хайрем Максим совершил визит в Россию с демонстрационным образцом пулемёта.45-го калибра (11,43 мм).

В 1887 году прошли испытания пулемёта «Максим» под 10,67-мм патрон винтовки Бердана оснащённого дымным порохом.

8 марта 1888 года из него стрелял сам император Александр III. После завершения испытаний, представители русского военного ведомства сделали заказ Максиму на 12 пулемётов обр. 1895 года под 10,67-мм патрон винтовки Бердана.

Поставлять пулемёты «Максим» в Россию стала фирма «Сыновья Виккерс и Максим». Пулемёты прибыли в Санкт-Петербург весной 1899 года. Интерес к новому оружию проявил и российский флот, он сделал закз ещё на два пулемёта для проведения испытаний.

В последующем, винтовка Бердана была снята с вооружения, и пулемёты «Максим» переделали под 7,62-мм патрон русской винтовки Мосина. В 1891-1892 гг. для испытаний были куплены пять пулемётов под патрон 7,62х54 мм. В течение 1897-1904 гг. был приобретён ещё 291 пулемёт.

В 1901 году 7,62-мм пулемёт Максима на колёсном лафете английского образца был принят на вооружение сухопутных войск, в течение этого года в русскую армию прибыло первые 40 пулемётов Максим. Пулемёт (масса которого на тяжёлом лафете с большими колёсами и большим бронещитом была 244 кг) отдали в подчинение к артиллерии. Пулемёты планировалось применять для обороны крепостей, для отражения огнём с заранее оборудованных и защищённых позиций массовых атак пехоты противника.

В марте 1904 года был заключён контракт о создании пулемётов «Максим» на Тульском оружейном заводе. Стоимость производства тульского пулемёта (942 рубля + 80 фунтов стерлингов комиссионного вознаграждения фирме "Виккерс", всего около 1700 рублей) была значительно дешевле, чем стоимость приобретения у англичан (2288 рублей 20 копеек за пулемёт). Весной 1904 года на Тульском оружейном заводе стартовал серийный выпуск пулемётов.

Варианты

На основе конструкции Хайрема Максима в различных странах было сделано множество вариантов пулемёта.

«Максим» образца 1910 года

«Максим» образца 1910/30 года

Во время использования пулемёта «Максим» стало ясно, что в большинстве случаев огонь ведётся на дистанции от 800 до 1000 м, а на такой дальности нет большого отличия в траектории легкой пули обр. 1908 г. и тяжёлой пули обр. 1930 г.

В 1930 году пулемет был вновь модернизирован, в оружие были внесены следующие изменения:

Оборудован откидной затыльник, в связи с чем были изменены правая и левая задвижки, а так же соединение спускного рычага и тяги
-предохранитель был перемещён на спусковой крючок, это избавило от необходимости действовать двумя руками при открытии огня
-поставлен указатель натяжения возвратной пружины
-изменился прицел, введена стойка и хомутик с защелкой, на целике боковых поправок увеличена шкала
-появился буфер - держатель для щита, прикрепленный к кожуху пулемета
-оборудован отдельный боек к ударнику
-специально для стрельбы на дальние дистанции и с закрытых позиций введена тяжелая пуля обр. 1930 года, оптический прицел и угломер - квадрант
-для большей прочности кожух ствола стал выполняться с продольным рифлением
Модернизированный пулемет получил обозначение «7,62 станковый пулемет системы Максима образца 1910/30 года»

В 1940 году, по итогам опыта Советско-финской войны, пулемёт был оборудован широким заливным отверстием и сливным краном для выливного отверстия (по примеру финского M32), теперь в зимних условиях в кожух можно было набивать лёд и снег.

«Максим» M/32-33

Этот финский пулемёт представляет собой модификацию русского пулемёта образца 1910 года. «Максим» M/32-33 был создан финским оружейником Аймо Лахти в 1932 году, он мог вести огонь с темпом стрельбы 800 выстр./мин., в то время как российский пулемёт образца 1910 года вёл огонь с темпом 600 выстр./мин.; кроме этого «Максим» M/32-33 имел ряд других новшеств. Он активно использовался финской стороной в Советско-финском конфликте. Применяемый боеприпас отличался по допускам от советского.

ТТХ «Максим» M/32-33

Калибр: 7,62 мм
-Патрон: 7,62х53 мм R финский.
-Темп стрельбы: 650-850 выстр./мин.
-Эффективная дальность стрельбы: 2000 м

«Виккерс»

MG 08

MG 11

Швейцарская модификация Максима, за основу взят MG 08. Применял стандартный швейцарский винтовочный патрон 7,5х55 мм Шмидт-Рубин.

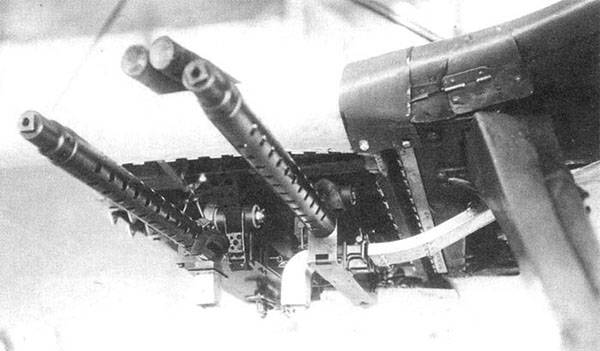

ПВ-1 (пулемёт воздушный)

Тип 24

Тип 24 - китайский вариант пулемёта Максим, представляющий из себя копию немецкого MG-08. Впоследствии многие из них были модернизированы под советский патрон 7,62х54 мм R.

Крупнокалиберные варианты

Кроме вариантов под винтовочный калибр, выпускались и крупнокалиберные версии Максима: Vickers .50 (12,7х81 мм), использовавшиеся в британском флоте и сухопутных войсках и экспериментальный MG 18 TuF (13,25х92 мм SR). Vickers .50 использовался во время Второй мировой войны. Также были счетверённые модификации применявшиеся в качестве зенитных пулемётов.

ТТХ пулемёта "Максима"

Тип: станковый пулемёт
-Масса, кг: 64,3
-Длина, мм: 1067
-Длина ствола, мм: 721
-Патрон: 7,62х54 мм R (Максим обр. 1910); 7,92х57 мм Маузер (MG 08); .303 British (Виккерс); 7,5х55 мм (MG 11); 8х50 мм R Mannlicher
-Калибр, мм: 7,62
-Принципы работы: отдача ствола, кривошипно-шатунное запирание
-Скорострельность, выстрелов/мин: 600
-Начальная скорость пули, м/с: 740
-Вид боепитания: пулемётная лента на 250 патронов

Пулемет «Максим» образца 1910 года являлся модернизированный вариант пулемета образца 1905 года. Его серийное производство велось на Императорском Тульском оружейном заводе (ИТОЗ) с мая 1905 года по лицензии фирмы «Максим, Виккерс энд Санз» (Англия). Главную роль в доработке систем обоих образцов «Максима» и постановке пулеметов на производство принадлежала гвардии полковнику Третьякову и старшему классному мастеру Пастухову служившим на ИТОЗ. Суть модернизации, которую провели в 1909 году, заключалась в создании более легкого пулемета. Некоторые детали, изготовляемые из бронзы (кожух ствола, приемник, рукоятки и другие), заменили стальными. Так же изменялся прицел, детали кожуха и короба, спусковая тяга, затыльник. Первые два модернизированных тульскими оружейниками пулемета были сданы на испытания 15 июня 1909 года (где они стали конкурентами нового пулемета «Виккерс»). После соответствующих доработок тульский «облегченный» пулемет приняли на вооружение, дав ему обозначение «станковый пулемет Максима образца 1910 года» с полевым колесным станком полковника Соколова. Серийное производство новой модификации «Максима» и станка начали в 1911 году. Пулемет образца 1910 года по сравнению с прототипом был действительно значительно улучшен, в первую очередь, в технологическом плане, но вряд ли правильно утверждение, что «русскими техниками был создан, по сути, новый пулемет» установившееся в отечественной литературе.

Пулемет состоял из: ствол; рама в которую входили механизм запирания, барабан, рукоятка и цепочка; затвор (замок) с ударным механизмом, боевой личинкой, подъемными и замочными рычагами; спусковая тяга; короб (клепаный) с откидной крышкой; затыльник с предохранителем, спусковым рычагом и рукоятками управления; возвратная пружина с кожухом (коробкой); приемник имеющий механизм подачи ленты; кожух ствола с гильзоотводной и пароотводной трубкой, сливным и наливным отверстиями; прицельные приспособления; надульник.

В автоматике была реализована схема отдачи ствола при коротком ходе. Запирание канала ствола осуществлялось системой, состоящей из двух шарнирно сочлененных рычагов. Шатун (передний рычаг) был связан с затвором плоским шарниром, а мотыль (задний рычаг) так же крепился шарнирно в задней части рамы, то есть рама являлась ствольной коробкой. На правом конце оси мотыля была надета качающаяся рукоятка, на левом - эксцентрик (барабан) с цепочкой Галля, которая соединялась с возвратной пружиной. Возвратная пружина крепилась в отдельной коробке, размещенной на левой стенке короба «Максима». В замке был собран ударник с пластинчатой двуперой боевой пружиной. Боевая личинка, имеющая захваты для удержания гильзы, скользила в пазах замка вертикально, имела отверстие для прохода бойка, таким образом, выстрел мог производиться только если личинка находилась в определенном положении. Ударник взводился лодыжкой. При этом верхний предохранительный спуск захватывал его. Лодыжка своим боевым взводом вставала на нижний спуск.

Спусковой рычаг, имеющий клавишу под палец, размещался между рукоятками управления, для удержания служил предохранитель. Холщовую патронную ленту вставляли в поперечное окно приемника справа. Гнезда ленты разделяли металлические пластинки, крепившиеся заклепками. При этом заклепки ставились с небольшим натягом, сто позволяло прочно удерживать патрон в гнезде. Патронная коробка была установлена отдельно от пулемета. Для надежной работы подачи второй номер поддерживал ленту руками в правильном положении. Вес холщовой ленты составлял 1,1 кг. Стенка выреза левой станины ствольной рамы приводила в действие подающий механизм. На первых пулеметах «Максим» образца 1910 года на короб устанавливалась катушка, предназначенная для направления холщовой ленты в приемник. Позднее катушку перенесли на щит.

1 - предохранитель, 2 - прицел, 3 - замок, 4 - пробка наливного отверстия, 5 - кожух, 6 -пароотводное устройство, 7 - мушка, 8 - надульник, 9- трубка вывода гильз, 10- ствол, 11-вода, 12-пробка выливного отверстия, 13 - колпачок, пароотводная кишка, 15-возвратная пружина, 16-спусковой рычаг, 17-рукоятка, 18-приемник.

Выстрел производили с закрытого затвора. Необходимо было поднять предохранитель и нажать спусковой рычаг. Спусковая тяга при этом отходила назад, оттягивала хвост нижнего спуска, отпускавшего лодыжку. Боек проходил сквозь отверстие в личинке, разбивал капсюль патрона. Замок под действием отдачи стремился отойти назад, передавая давление мотылю и шатуну. Мотыль и шатун составляли угол, вершина которого была обращена вверх, и упирались в выступы рамы своим шарниром. Ствол и рама с замком двигались назад. После того как подвижная система проходила около 20 миллиметров рукоятка набегала на неподвижно закрепленный ролик короба и поднималась поворачивая мотыль вниз. В результате система рычагов распрямлялась, замок более прижимался к каналу ствола. Пороховые газы после вылета пули попадали в надульник, надавливая на передний срез ствола, подвижная система получала дополнительный импульс. Конструкцию надульника русского образца разработал Жуков и довел Пастухов. Ствол, отходя назад, открывал поперечные отверстия в надульнике, через которые сбрасывались излишние пороховые газы. Поворачиваясь, рукоятка вызывала складывание рычагов вниз и отход от ствола замка. Рукоятка при этом являлась ускорителем замка, передавая ему кинетическую энергию отката и тормозя раму и ствол. Личинка замка, удерживая стреляную гильзу за закраину, извлекала ее из патронника. Трубка замочных рычагов при опускании шатуна давила на хвост лодыжки, которая поворачиваясь, взводила ударник. Подъемными рычагами поднималась личинка, захватывающая очередной патрон из окна приемника (окно было продольным). Во время дальнейшего движения системы назад изогнутые пластинчатые пружины, расположенные на внутренней стороне крышки короба, опускали личинку. Одновременно с этим коленчатым рычагом отводился вправо ползун подающего механизма. Пальцы ползуна заскакивали за следующий патрон. Цепочка при повороте рукоятки наматывалась на барабан, растягивая возвратную пружину. Масса ствола составляла 2,105 килограмма, подвижной системы - 4,368 килограмма. Длина хода ствола назад равнялась 26 миллиметрам, замка относительно ствола до 95 миллиметров. Согласование движения замка и ствола достигалось путем регулирования натяжения возвратной пружины.

Работа системы автоматики пулемета «Максим»

Рукоятка к конце поворота ударялась о ролик коротким плечом и начинала обратный поворот (ранние образцы пулемета «Максим» для этого имели отдельную пружину). Подвижная система под действием возвратной пружины шла вперед. Замком досылался патрон в патронник, а стреляная гильза отправлялась в гильзоотводную трубку, откуда при следующем цикле она выталкивалась наружу. Коленчатый рычаг смещал ползун влево, а тот продвигал следующий патрон к окну приемника. Во время поворота мотыля и шатуна трубкой замочных рычагов поднимался хвост предохранительного спуска. Когда боевая личинка становилась напротив бойка своим отверстием, верхний спуск отпускал ударник и в случае если спусковой рычаг был нажат, производился выстрел.

Пулемет состоял из 368 деталей. Максимальное давление газов в канале ствола оставляло около 2850 кг/кв.см, а среднее около 1276 кг/кв.см. Во время обучения использовали втулку холостой стрельбы, которая ввинчивалась в надульник. При поломке боевой пружины обломки извлекали через дно короба.

Пулемета «Максим» образца 1910 года имел стоечный прицел, крепившийся на крышке короба. На стойке размещалась прицельная планка, имеющая деления для наводки по дальности. На поперечной трубке хомутика были нанесены деления, по которым устанавливался целик. Мушка треугольного сечения была вставлена в паз на кожухе. Длина прицельной линии составляла 911 миллиметров. Высота мушки над осью канала ствола равнялась 102,5 миллиметрам, так что большое влияние на меткость оказывала точность крепления кожуха. Прицел был установлен на дальность до 3,2 тыс. шагов (2270 метров), однако эффективная дальность не превышала 1,5 тыс. метров.

Емкость кожуха составляла около 4,5 литров. Некоторые пулеметы имели кожухи с продольным оребрением, которое повышало жесткость и увеличивало поверхность охлаждения, однако от оребрения отказались в пользу упрощения производства. Используемые в некоторых армиях парусиновые или резиновые шланги для отвода пара в атмосферу или в канистру-конденсатор, в Русской армии применялись только в бронеустановках.

Пулеметами обильно вооружали бронепоезда. Русский бронепоезд типа «Хунхуз» в Галиции, 1916 г. Для вооружения таких бронепоездов использовали как пулеметы «Максим», так и трофейные «Шварцлозе»

При помощи кривошипно-шатунного механизма обеспечивалась плавная и почти безударная работа автоматики. Использование привода системы питания от рамы являлся рациональным с точки зрения равномерного распределения энергии отдачи. Система Максима имела высокую живучесть и надежность, что обеспечило ее исключительное долголетие. Несмотря на то, что внешнее положение рукоятки представляло опасность для расчета, оно облегчало оценку состояния, а также определение и устранение задержки в стрельбе. Производство пулемета являлось достаточно сложным и требовало не только качественных сталей и квалифицированных рабочих, но и многочисленного спецоборудования. Для сборки и начальной приработки узлов также требовались некоторые приспособления.

Станок Соколова, который он разработал при участии Платонова мастера Санкт-Петербургского орудийного завода, состоял из остова имеющего хобот, колеса и стола. Обод и спицы колес изготавливали из дуба, шина делали из стали, гайки и втулки - из бронзы. Стол на себе нес вертлюг хомутового типа имеющий зажим, механизмы точной и грубой вертикальной наводки, а также щит. Пулемет крепился к вертлюгу за передние проушины короба. Нижняя проушина соединяла пулемет и головку подъемного механизма. Грубая вертикальная наводка производилась, перемещением стола вдоль дуг остова. В первом варианте станка на остове имелись две складываемые ноги, сидение, а также ролик на конце хобота. Данная конструкция позволяла вести огонь из двух положений и перекатывать пулемет за лямку. Во время переноски ноги складывались назад, а хобот – вперед. Позднее передние ноги, ролик и сидение устранили, а небольшой сошник укрепили на конце хобота. Данные изменения привели к тому, что максимальный угол возвышения уменьшился до 18 градусов (с 27), а склонения - до 19 градусов (с 56), стрельбу вели только из положения лежа. Масса 6,5-миллиметрового щита размером 505x400 миллиметров составляла 8,0 килограмм (с катушкой направляющей ленту - 8,8 килограмм). Считалось, что щит будет защищать пулеметный расчет от винтовочных пуль на расстоянии свыше 50 метров. Хотя удобство колесного станка даже на слабопересеченной местности сомнительно, в нашей стране пристрастие к ним продержалось долго.

Установка пулеметов «Максим» в башнях бронеавтомобиля «Остин» постройки Путиловского завода

До полной «победы» станков Соколова в России с пулеметом «Максим» использовалось несколько установок. Полевой и крепостной колесные лафеты до 1914 года с вооружения были сняты, но треноги «Виккерса» образцов 1904 г., 1909 г. и 1910 г. остались.

Тренога «Виккерс» образца 1904 года имела массу 21 килограмм, высота линии огня - 710 миллиметров, угол вертикального наведения - от - 20 до +15 градусов, горизонтального наведения - 45 градусов, ее модификация образца 1909 года имеющая новый подъемный механизм имело массу 32 килограмма, угол вертикального наведения - от 15 до +16 градусов, горизонтального наведения - 52 градуса. Тренога образца 1910 года имела массу 39 килограмм, масса щита 534x400 миллиметров - 7,4 килограмм, угол вертикальной наводки - от -25 до +20 градусов, горизонтального – 52 градуса, на позиции занимала три фиксированных положения.

В 1915 году к пулемету «Максим» приняли более простой в производстве и легкий станок системы Колесникова. Данный станок выпускали Петроградский орудийный завод, Киевским, Брянским и Петроградским арсеналами. Выпуском щитов занимались Ижевский и Сормовский заводы. На станке Колесникова имелась трубчатая стрела с сошником и веревочными петлями вместо рукояток, 305 миллиметровые дубовые колеса со стальными шинами и ступицами и бронзовыми втулками, механизмы горизонтального и вертикального наведения, крепление для щита. Недостатком конструкции являлось слишком высокое расположение оси канала ствола относительно осей колесного хода и механизма вертикального наведения. Это увеличивало рассеивание во время стрельбы. Масса станка равнялась 30,7 килограммам, 7 миллиметрового щита размером 498x388 миллиметров - 8,2 килограмм, угол вертикального наведения - от -25 до +32 градусов, горизонтального - 80 градусов. Станок состоял из 166 деталей, включая спицы. Во время войны пулемет и станок окрашивались в защитный цвет.

Для экономии во время обучения пулеметчиков вместо боевых патронов использовали выпускаемые патроны, имеющие уменьшенный пороховой заряд. Ящик с боевыми патронами, предназначавшимися для пулеметов, перед отправкой в войска помечался буквой «П».

От зарубежных фирм и отечественных изобретателей поступало большое количество предложений касательно прицелов, а также приспособлений для веления «скрытой» стрельбы из пулеметов. Последний представлял собой установленный на бруствер окопа перископический прицел и дополнительный спусковой рычаг. Такие прицелы испытывались, однако на вооружение не один образец принят не был.

Насущная проблема ведения огня по воздушным целям породила в войсках множество различных вариантов импровизированных зенитных установок. К станку Соколова, например, разработали стойку с обоймой для ведения зенитной стрельбы. Осенью 1915 года мастер Колесников изготовил треножный «пулеметный станок для ведения огня по воздушным аппаратам». Сознанный в мастерских Ружейного полигона станок давал большие углы возвышения и круговой обстрел, наводка была свободной, для ведения огня «в точку» использовали зажим, мог крепиться приклад. Титулярным советником Федоровым была представлена зенитная установка, легко изготавливаемая из подручных материалов. Пулемет на нее ставился со станком Соколова. Такая установка позволяла вести стрельбу при углах вертикального наведения от +30 до +90 градусов. 5-й Отдел Арткома принял решение разослать описания данных установок в войска, передав из «заготовление» на собственное усмотрение. Штатную зенитную пулеметную установку в Русскую армию так и не передали.

Генерал-лейтенант Кабаков, инспектор стрелковой части в войсках, 11 октября 1913 года в записке в Воздухоплавательную часть ГУГШ давал рекомендации переделки пулеметов «Максим» в авиационные - хотя данные рекомендации небыли реализованы, однако через пять лет похожие изменения были внесены немцами в пулемет MG.08/18.

Порядок разряжания пулемета «Максим» образца 1910 года: Нажать пальцы снизу лотка приемника с правой стороны, для извлечения ленты. Дважды отвести назад, а затем отпустить рукоятку взведения находящуюся с правой стороны короба. При помощи карандаша или другого предмета подходящего для этой цели убедиться, что в подствольной передней трубке отсутствует патрон или гильза. Подняв предохранитель нажать спусковой рычаг.

Порядок частичной разборки станкового пулемета «Максим» образца 1910 года со станком Соколова:
1. Перед разборкой вылить из кожуха охлаждающую жидкость. Отделить от станка щит. Для этого: ослабляется гайка соединительного болта; поворачивается хвост головки болта кверху до горизонтального положения; щит снимается вверх.
2. Открывается крышка короба, подав застежку большими пальцами вперед.
3. Извлекается замок. Для этого: послать рукоятку вперед правой рукой до отказа; левой рукой берется остов замка и приподнимается несколько вверх; плавно опуская рукоятку поднимается замок из короба; замок поворачивается и снимается с шатуна.
4. Спускается ударник для освобождения боевой пружины. Для этого необходимо: удерживая в крайнем верхнем положении боевую личинку, прижать к площадке трубку замочных рычагов; освободить от верхнего спуска ударник; нажимая на хвост нижнего спуска плавно спустить ударник.
5. Приемник берется обеими руками и вынимается кверху.
6. Отделяется коробка с возвратной пружиной. Для этого коробка подается вперед настолько, чтобы крючки сошли с шипов короба, после чего с крючка возвратной пружины снимается цепочка барабана.
7. Выдвигается затыльник. Для этого необходимо сжать головку разрезной чеки пальцами вытягивая ее в сторону; выдвинуть затыльник вверх взявшись обеими руками за его ручки (если выдвижения затыльника затрудняется, можно использовать специальный рычажный прибор).
8. Откинуть рукоятку вперед, взявшись за ролик и задвижку выдвинуть вправо правую задвижку, охватив левую задвижку с обеих сторон сзади выдвинуть ее.
9. Извлекается рама со стволом. Для этого: шатун поднимется и ложится на мотыль; взяться за рукоятку правой рукой, фиксируя ее (не давать поворачиваться), левой рукой взяться за барабан, выдвинуть раму назад; обхватить левой рукой ствол и удлиненный конец левой станины; вынуть из короба раму со стволом.
10. Ствол отделяется от рамы. Для этого: левой рукой обхватывая конец левой станины и ствол, правой рукой правая станина отводится в сторону и снимается с цапфы ствола; после этого снимается левая станина.
11. Вынимается спусковая тяга. Для этого тяга подается на себя, поднимается кверху за конец и вынимается из короба.
12. Поворотом вправо с надульника снимается колпачок; из надульника при помощи двух ключей вывинчивается втулка; сверловым ключом вывинчивается надульник.

Порядок сборки пулемета:
1. В короб вкладывается тяга. Ее отверстие надевается на шип в дне короба, при этом шип тяги вставляется в отверстие в дне короба; тягу продвигается до упора вперед.
2. Ствол и рама соединяются: ствол с намотанным на него задним сальником взять в левую руку (номер должен быть повернуть кверху) и надеть станины рамы на цапфы ствола - левую, а потом правую.
3. Вложить ствол и раму: положить на мотыль шатун; осторожно вдвинуть в кожух ствол, а в короб раму.
4. Приподнять рукоятку, чтобы вставить правую задвижку; вдвинуть левую.
5. Вставить затыльник. Для этого удерживая затыльник за ручки, надвинуть его на планки короба пазами. При этом необходимо чтобы тяга находилась в переднем крайнем положении. С правой стороны вставить чеку.
6. Присоединить коробку, имеющую возвратную пружину. Для этого необходимо поставить отвесно вороток натяжного винта; рукоятку положить на место и надеть на крючок пружины цепочку барабана (пружина обводится снизу); удерживая пулемет, подать вперед коробку и надеть на шипы короба крючки коробки.
7. Вставить приемник. Для этого приемник вводится пазами в верхние вырезы короба; ползун при этом должен находиться в левом положении.
8. Ввинтить надульник. На дульный конец ствола намотать передний сальник, в надульник ввинтить втулку, вставить надульник в отверстие кожуха, после чего завинтить надульник.
9. Вложить в короб замок. Для этого поднимается шатун, а ударник взводится на боевой взвод. После этого, держа замок рожками вперед и боевой личинкой вверх, трубку замочных рычагов надеть на шатун до упора, повернуть замок и вложить его в короб; удерживая замок, послать рукоятку вперед и отпустить ее. Замок должен войти в пазы ребер рамы своей площадкой.
10. Закрыть крышку короба.
11. Поднять предохранитель, нажать спусковой рычаг.
12. Надеть колпачок на надульник.

Технические характеристики станкового пулемета «Максим» образца 1905 года
Патрон – 7,62-мм образца 1891 года (7,62x53);
Масса «тела» пулемета (без охлаждающей жидкости) – 28,25 кг;
Длина «тела» пулемета – 1086 мм;
Длина ствола – 720 мм;
Начальная скорость пули – 617 м/с;
Прицельная дальность – 2000 шагов (1422 м);
Темп стрельбы – 500-600 выстрелов/мин;
Боевая скорострельность – 250-300 выстрадав/мин;
Емкость ленты – 250 патронов.

Технические характеристики станкового пулемета «Максим» образца 1910 года:
Патрон – 62-мм образца 1908 года (7,62x53);
Масса «тела» пулемета (без охлаждающей жидкости) – 18,43 кг;
Длина «тела» пулемета – 1067 мм;
Длина ствола – 720 мм;
Начальная скорость пули – 665 м/с;
Нарезы – 4 правосторонних;
Длина хода нарезов – 240 мм;
Начальная скорость пули – 865 м/с;
Прицельная дальность – 3200 шагов (2270 м);
Наибольшая дальность стрельбы – 3900 м;
Предельная дальность полета пули – 5000 м;
Дальность прямого выстрела – 390 м;
Темп стрельбы – 600 выстрелов/мин;
Боевая скорострельность – 250-300 выстрелов/мин;
Емкость ленты – 250 патронов;
Масса снаряженной ленты – 7,29 кг;
Длина ленты – 6060 мм.

Технические характеристики станок Соколова:
Масса со щитом – 43,5 кг;
Угол вертикального наведения – от -19 до +18 градусов;
Угол горизонтального наведения – 70 градусов;
Высота линии огня – около 500 мм;
Наибольшая длина пулемета со станком – 1350 мм;
Ширина хода – 505 мм;
Расстояние от центра тяжести до сошника – 745 мм.

По материалам: С. Федосеев - Пулеметы в Первой Мировой войне

Изобретение Хайрема Стивенсона Максима обрело не только популярность в России, но и звучание на русский манер. Не удивительно, во время Октябрьской революции он стал, по сути дела, ее символом, а во Вторую Мировую – спасителем пехоты.

Некоторые эксперты утверждают, что продуктивное использование этой конструкции натолкнуло инженеров на создание танков.

История создания и начало производства

Известнейшее оружие двух веков при первой своей публичной демонстрации показалась военным бесперспективной. Существовала вероятность вообще никогда о нем не узнать, если бы в свое время предприниматель Натаниэль Ротшильд не инвестировал производство и рекламную компанию.

История создания необычна. Дело было так: американец Максим предложил изобретение на рассмотрение представителей американской армии в 1880 году. Изобретатель изобрел пулемет, сделав чертежи конструкции и получив на него патент, еще в 1873, но конструкцию довел до оптимального (на то время) рабочего состояния позже.

Дел было много, от велосипедного колеса до ингалятора от астмы.

Демонстрация произвела отрицательное впечатление на американскую, а позже английскую армию – военачальники не видели смысла в скорострельности системы, приходя в ужас от количества необходимых патронов.

Такая реакция объяснима: пока не было оружия – не разработаны и схемы использования его сильной стороны – скорострельности.

Проект требовал введения передовых технологий, что стоило немало. Однако британец, банкир Натаниэль Ротшильд, увидел возможные перспективы и спонсировал «Оружейную мастерскую Максима».

Были проведены усовершенствования самой конструкции и рекламные компании в самой Великобритании и в других странах мира. Результатом кропотливой работы стало признание пулемета. В британских войсках он появился на вооружении уже в 1899 году, правда, доработанный под калибр 7.7 мм.

Конструкция и принцип работы

Нельзя сказать, что пулеметов не было. Но для производства выстрелов необходимо было крутить специальную ручку, то есть привод был за счет механического воздействия,. Устройство пулемета Максим позволяло делать это автоматически.

Принцип работы автоматики – сила отдачи. Пороховые газы отбрасывали ствол в обратном направлении, что приводила в движение механизм перезарядки, вытаскивающего из ленты следующий патрон и отправляющий его в казенник. Он же производит и взведение ударник. В результате без усилий пулеметчик производит 250-300 выстрелов в боевых условиях.

На испытаниях, при бесконечной ленте показатели вдвое выше, до 600 выстрелов.

Для точности огня требовалась устойчивость конструкции. Сначала ими были лафеты, тяжелые, больших размеров. Станок на колесах Соколова для пулемета Максим сделал конструкцию транспортабельной во время боевых действий по пересеченной местности.

Для охлаждения системы использовалась вода, зимой – снег.

Названия главных частей конструкции:

кожух;
короб;
затвор;
приемник;
коробка возвратной пружины вместе с пружиной;
затыльник;
замок;
спусковой рычаг.

История лучше всего помнит версию пулемета Максима 1910 года. Описание технических характеристик указывало на длину ствола в 721 мм, общую – в 1067 мм. Начальная скорость пули 740 м/с.

Производство было дорогим, приходилось производить 2448 операций, которые производились на протяжении 700 часов квалифицированными работниками, нужно было и специальное оборудование.

Максим в России

Продвижение в России началось с 1887 года, но дело шло медленно. После показательной демонстрации с участием самого императора англичанам удалось продать в страну только 12 штук. Позже еще 3 заказали для испытаний во флотских условиях.

В период 1895-1904 годов было поставлено около 300 пулеметов системы Максим под патрон 7.62/54 мм.

В армии он оказался с 1901 года, когда вместе с колесным лафетом вес пулемета составлял 244 кг. Не удивительно, что попал он в артиллерийские войска.

С мая 1904 года началось серийное производство на Тульском оружейном заводе, что в дальнейшем привело к положительным изменениям конструкции.

Последующие модернизации

Работы проводились в нескольких направлениях:

Облегчить вес. Для этого вместо латуни и бронзы стали использовать сталь. Кроме сниженного веса получилась финансовая прибыль – сталь дешевле цветных металлов.
Для улучшения транспортировки создан легкий колесный станок Соколова, позволивший использование без повозок и автомобилей.
Брезентовая или тканевая лента для пулемета Максим забивала грязью систему. Поэтому в дальнейшем ее заменили металлической, надежной и щадящей конструкцию.
Необходимость охлаждения водой приносило проблемы. Не всегда в бою можно найти необходимый объем, да и постоянные чистки от накипи осложняли использование. Но в этом направлении продвинуться не удалось. Единственное изменение – расширение верха емкости для возможности использования снега.

Были произведены полезные доводки – герметические ящики для патронов, специальный короб для лент. Недостатки оставались, и большие. Массивный щиток закрывал обзор. Иногда его снимали, но это приводило к тяжелым последствиям. Без щитка в пулемете Максима легко пробивало короб, мог получить ранения обслуживающий персонал, даже случайными осколками. Но эффективность работы перекрывала с лихвой эти недостатки и выпуск оружия продолжался.

Основные модификации

Британцы продолжали работы. Партнер Максима, Василий Захарофф, после ухода изобретателя на пенсию, объединяется с компанией Vickers Limited. Их Vickers стал надежнее, легче, прицельность повысилась вдвое, и с 1912 года Британия приняла этот пулемет как тяжелое вооружения для оснащения самолетов.

В 1918 году изобретен Mark II, получил воздушное охлаждение, избавился от кожуха. Третья и четвертая версии выпускались до 1944 года, в том числе и для вооружения таковых частей.

Пулемет Максим российского образца 1910 года появился благодаря стараниям тульских мастеров. Они довели вес до 70 кг со станком, а скорострельность подняли до 600 выстрелов в минуту. Даже во время Октябрьской революции его выпуск не прекращался.

Со временем он стал дешевле, удобнее и просуществовал до 1930 года.

Но и позже он никуда не исчез, просто его доработали и новую модель назвали станковым пулеметом 7.62 образца 1910/30 года.

Улучшения 1930 года:

предохранитель смещен на спусковой крючок, что позволило вести огонь одной рукой;
улучшен прицел – появилась стойка, хомут с защелкой, стала длиннее шкала боковых поправок;
для щита приделан буфер – держатель;
к ударнику разработан отдельный боек;
упрочнен кожух ствола специальным рифлением;
легкая пуля сменена на тяжелую.

В 1940 внесены последние изменения со стороны русских оружейников. Расширено заливное отверстие, введено выливное с краном. Теперь не только снег, но и лед подходил для охлаждения. Учитывался опыт Советско-финской войны.

Финны для экспериментов использовали модель 1910 года. В 1932 году создан М/32-33. Конструктор Аймо Лахти увеличил темп стрельбы до 800, дальность до 2000 м., внес коррективы в другие системы, использовался другой боекомплект. Для транспортировки зимой использовались специальные лыжи вместо колес.

Практически все страны мира использовали изобретение Максима, внося изменения в зависимости от принятых на вооружение патронов, особенностей ведения боевых действий и природных условий.

Использование

Появление нового оружия на поле боя внесло коррективы в схемы ведения боевых действий. Он эффективно использовался для подавления массовых атак, прикрытия отходов, защиты стационарных точек. Пацифисты многих стран, не зная о скором появлении атомной бомбы, требовали его запрета как оружия массового поражения.

Конница прекратила существование, поскольку крупные цели и массовость живой силы в атаке стали легкой добычей железного охотника за головами. Вместо нее появились танки – укрытые толстым шаром железа автомобили, позволяющие использовать тяжелое вооружение и скрывающие солдат под своей броней.

Еще одним нововведением стали окопы и целые линии обороны вместо принятых ранее огневых точек, укрывающие от прицельного массового огня и сдерживать превосходящие силы противника.

Конструкция весила столько, что при маршах использовалась разборка на 3 части. Поскольку обслуга состояла из 6 человек, каждому приходилось нести немалый вес (включая боеприпасы и ЗИП для пулемета Максима).

ГАЗ ААА с пулеметами использовался для защиты пехотных частей, остановки массовой атаки врага. Перевозить тяжелое оружие проще, но не везде автомобиль может проехать, что усложняло его использование.

Применение оружия

Авиация и зенитные войска тоже попытались использовать пулемет, и с успехом.

На самолетах в период 1928-1940 принят на вооружение ПВ-1. ТТХ претерпели серьезные изменения. Его облегчили (до 14.5 кг из-за использования в конструкции алюминия), перевели на воздушный вид охлаждения, для этого придумали новый кожух, укоротили ствол (от чего потом отказались из-за низкой кучности стрельбы).

Он устанавливался на все виды военной авиации, стрельба иногда велась через винт. Скорострельность достигла 750 выстрелов в минуту, ленты по 200-600 патронов.

В войсках ПВО эффективность появилась после того, как устройство пулемета в 1931 году позволило выпускать 1200-2000 выстрелов, прицельная дальность составила 1400 м.

Такой стала зенитная установка М4, включившая в себя сразу 4 ствола. Для нее были выпущены даже специальные ленты.

Если в обычной ленте 250 патронов для пулемета, то для зенитной установки создали на 1000, при ее скорострельности меньшая просто неэффективна. Кроме того связки по 2 и 3 ствола использовались стационарно для защиты населенных пунктов и военных объектов от воздушных атак, устанавливались на автомобили.

Передвижные установки двигались вместе с боевыми частями, защищая их от бомбардировок.

Ручной пулемет Максим

Для пехоты оружейником Токаревым создан ручной пулемет Максим, вес которого оставался немалым, 12.5 кг. На первый взгляд разница огромна, особенно на 1924 год, но ведь в пеших маршах нести приходилось вместе с вещмешком и боеприпасами. Поэтому сравнительно со станковым пулеметом этот вариант использовался менее охотно. Он имел скорость пули при выходе 800 м/с, ленты по 100 и 250 патронов.

Ручной пулемет Максима с изменениями Токарева (МТ) продержался недолго, до 1928 года, после чего уступил позиции ДП (пулемет Дегтярёва пехотный) .

Сегодня используется в модернизированном варианте, но только как пневматический, для развлекательной стрельбы.

Завершение производства

Серийно станковой пулемет системы Максим продолжал выпускаться до 1945 года. После войны необходимости в них не было, поэтому чаще всего оружие отправлялось на экспорт. Были объемные поставки в Китай и Вьетнам.

Кроме того, оружие устарело. Появились новые, более совершенные системы, в частности Горюнова, СГ-43. Однако в локальных боевых действиях он продолжал использоваться. По последним данным, используется до сих пор, на Украине в зоне боевых действий АТО, например.

Массо-габаритные макеты (ММГ) пулемета Максим популярны во всем мире. От детских игрушек до серьезных коллекционных вариантов. Такие макеты дают полное представление о внешнем виде, а лучшие из них – о внутреннем строении конструкции, и даже дадут навыки использования и ухода.

Сегодня это престижный элемент декора, любимая игрушка для взрослых.

Впрочем, есть взрослые, игравшие с пластмассовыми вариантами пулемета еще в советские времена.

Запасные части, предназначенные для замены вышедших из строя и ухода (ЗИП для пулемета Максим) также высоко ценятся коллекционерами и просто обладателями данного пулемета.

Видео

История создания

Система

Применяемый патрон

Патрон	Название оружия	Калибр, мм	Начальная скорость пули, м/с	Кинетическая энергия пули, Дж	Масса патрона, г	Масса пули, г	Масса порохового заряда, г	Длина патрона, мм	Длина гильзы, мм
7,62х54 мм	Максим обр. 1910	7,62	830	2920-4466	22,7-25,1	9,6-11,8	3,1	77,16	53,72
7,92х57 мм	MG-08	7,92	735-837	3600-3666	нет данных	12,8 (со стальным сердечником)	3,05	80,5	56,75
.303 British	Виккерс	7,71	701-760	2888-3122	нет данных	9,98-11,6	2,43	77	56,4
7,5х55 Шмидт-Рубин	MG 11	7,77	750-910	3437-3700	нет данных	8-13	нет данных	77,7	55,6

Пулемёт «Максим» в России

В 1887 году прошли испытания пулемёта «Максим» под 10,67-мм патрон винтовки Бердана оснащённого дымным порохом.

Варианты

На основе конструкции Хайрема Максима в различных странах было сделано множество вариантов пулемёта.

«Максим» образца 1910 года

«Максим» образца 1910/30 года

В 1930 году пулемет был вновь модернизирован, в оружие были внесены следующие изменения:

«Максим» M/32-33

ТТХ «Максим» M/32-33

Калибр: 7,62 мм
-Патрон: 7,62х53 мм R финский.
-Темп стрельбы: 650-850 выстр./мин.
-Эффективная дальность стрельбы: 2000 м

Как устроен пулемет максим. Первое в истории автоматическое оружие – пулемет Максим

История создания

Система

Применяемый патрон

Пулемёт «Максим» в России

Варианты

«Максим» образца 1910 года

«Максим» образца 1910/30 года

«Максим» M/32-33

ТТХ «Максим» M/32-33

«Виккерс»

MG 08

MG 11

ПВ-1 (пулемёт воздушный)

Тип 24

Крупнокалиберные варианты

ТТХ пулемёта "Максима"

История создания и начало производства

Конструкция и принцип работы

Максим в России

Последующие модернизации

Основные модификации

Использование

Применение оружия

Ручной пулемет Максим

Завершение производства

Видео

История создания

Система

Применяемый патрон

Пулемёт «Максим» в России

Варианты

«Максим» образца 1910 года

«Максим» образца 1910/30 года

«Максим» M/32-33

ТТХ «Максим» M/32-33

«Виккерс»

MG 08

MG 11

ПВ-1 (пулемёт воздушный)

Тип 24

Крупнокалиберные варианты

ТТХ пулемёта "Максима"

Еще по теме статьи:
