Подготовка снайпера — наблюдение и определение дальности. Определение точки стояния и целеуказание на местности

Совокупность мероприятий, проводимых командиром перед боем и в ходе него с целью наиболее полного и организованного применения огневых возможностей своих и приданных подразделений для уничтожения противника принято считать комплексом мер по управлению огнем. Управление огнем включает: разведку целей и их оценку, выбор вида оружия, огневых позиций и боеприпасов, перечень команд на открытие огня и постановку огневых задач, наблюдение за результатами огня и его корректирование, маневр огнем, контроль за расходом боеприпасов.

О ценивая местность в расположении своих войск в случае наступления с ходу, командир определяет возможность наиболее целесообразного сочетания огня и движения при выполнении боевой задачи, возможности использования защитных свойств местности в случае применения противником оружия массового поражения и обычных огневых средств, а также оценивает возможные рубежи развертывания подразделений в боевые порядки и рубежи открытия огня. При оценке местности во время организации наступления из положения непосредственного соприкосновения с противником командир намечает порядок занятия исходной позиции, а также наиболее целесообразное расположение огневых средств, уточняет направление перемещения подчиненных огневых средств и средств усиления до выполнения ближайшей задачи, а также определяет рубежи и позиции, удобные и выгодные для расположения огневых средств в ходе наступления.

При организации огня в обороне в ходе изучения местности определяются возможности обзора и обстрела с различных точек района обороны; наличие закрытых и «мертвых» пространств и пункты, с которых они могут просматриваться и простреливаться; подступы к обороняемой позиции; выбираются позиции для размещения маневрирующих огневых средств для прикрытия промежутков между опорными пунктами; позиции для приданных огневых средств; рубежи временных позиций танков для ведения огня на большие дальности; позиции для ведения перекрестного, флангового и кинжального огня. В ходе изучения местности старшим начальником назначаются единые ориентиры, кодируются местные предметы. В качестве ориентиров выбираются хорошо видимые местные предметы, которые трудно уничтожить в ходе боя (гребни высот, окончание оврагов и лощин, изгибы дорог, опушки лесных массивов и др.). Ориентиры нумеруются справа налево и по рубежам от себя в сторону противника.

Один из ориентиров назначается основным. Разведка целей и их оценка В условиях современного боя противник будет стремиться рассредоточивать свои боевые порядки, быстро передвигаться, появляться на короткое время, а также маскировать живую силу, огневые средства и технику. Поэтому для разведки целей требуется организованная система наблюдения, заключающаяся в создании командно-наблюдательных пунктов и назначении наблюдателей, в распределении полос и секторов наблюдения с расчетом обеспечения наилучшего просмотра местности и расположения неприятеля перед фронтом и на флангах подразделения, а также в постановке задач наблюдателям.

Направления наблюдения обычно совпадают с секторами ведения огня и по фронту больше сектора обстрела подразделений. Кроме того, наблюдение ведется круговое, а в роте и батальоне еще и за воздухом. Разведка целей ведется различными способами (техническими средствами, авиацией и др.), но основным видом разведки в подразделениях является наблюдение, которое организуется командирами во всех видах боя на местности и ведется днем и ночью. В светлое время наблюдатели используют бинокли, стереотрубу и другие оптические приборы; в темное время суток - приборы ночного видения. Предусматривается периодическое освещение противника и местности, а также организуется подслушивание.

Разведку наблюдением организует лично каждый командир. В этих целях командиры подразделений назначают наблюдателей и наблюдательные посты. В ходе наступления, при организации обороны в батальоне выставляются обычно 1–2 наблюдательных поста (из двух-трех наблюдателей), а в роте - один-два наблюдателя. В роте, кроме того, целесообразно назначать на марше и в ходе наступления наблюдателей, которые непрерывно следят не только за противником, но и за положением своих подразделений.

Наблюдение ведется в полосе наступления или обороны подразделения с учетом возможности отслеживать действия соседей, с тыла, а также наблюдать за воздухом. Из боевой машины пехоты (бронетранспортера) и танка во всех случаях ведется круговое наблюдение. Секторы наблюдения назначаются в зависимости от расположения приборов наблюдения, бойниц и размещения личного состава. Размеры секторов наблюдения для членов экипажа танка определяются размерами поля зрения приборов наблюдения, без перемещения

башни, так как это может демаскировать огневую позицию. Обычно сектор наблюдения наводчика орудия не превышает 3–00 и ведется в основном секторе стрельбы. Командир танка ведет круговое наблюдение, может наблюдать в дополнительном секторе стрельбы, в этом случае размеры сектора могут быть 2–00 и более. Сектора и полосы наблюдения назначаются по ориентирам и местным предметам. При необходимости командир подразделения может назначить дополнительные ориентиры. Число ориентиров не должно затруднять их запоминание.

Нумерацию ориентиров устанавливают командиры батальона и рот. С целью исключения повторной нумерации целесообразно ротам устанавливать диапазон номеров. Для быстрого и надежного целеуказания целесообразно, чтобы в поле зрения (3–00) всегда был один ориентир. Это значит, что на дальности пряного выстрела (в среднем 1000 м) интервал между ориентирами должен быть в пределах 250-З00 м. Для мотострелковых подразделений количество ориентиров целесообразно назначать не реже, чем через 2–00. Такое число ориентиров обеспечивает достаточно точное целеуказание с помощью бинокля, шкала которого равна 1–00. В глубину тактической обстановки ориентиры назначаются на характерных дальностях действительного огня своего подразделения и приданных средств. Например, для танков - на дальностях 1000–1200 м, 2000–2500 м; для стрелкового оружия - 400–600, 800–1000 м.

При выборе ориентиров необходимо учитывать вероятные действия противника, а также то, что они могут служить не только для обеспечения целеуказания, но и для определения момента открытия огня подразделением. Иногда в ходе боя затрудняется постановка огневой задачи или целеуказание соседу из-за того, что вблизи от места появления цели не оказалось нужного ориентира. И, наоборот, закончится бой, а часть ориентиров совершенно не использовалась. Это значит, что ориентиры были назначены без учета вероятных действий противника, а на флангах они не были общими с соседями. Наблюдение в назначенной полосе (секторе) начинается с детального изучения местности и определения расстояний до ориентиров и характерных местных предметов.

Танковые экипажи, расчеты орудий, кроме того, подготавливают по ним исходные данные для ведения огня ночью и в условиях ограниченной видимости. Обнаружив цель, наблюдатель определяет ее положение на местности, а затем без промедления кратко и ясно докладывает о ней своему командиру. Иногда многочисленные наблюдатели с разных пунктов докладывают об одних и тех же целях, а у командира подразделения складывается неправильное представление об их числе и делаются неверные выводы.

Поэтому перед докладом старшему командиру все данные наблюдателей должны тщательно проверяться и обобщаться. Для наблюдения ночью маркируются приборы как дневного, так и инфракрасного света. Независимо от того, какие приборы будут использоваться, темнота существенно ограничиает наблюдение. Для обеспечения наблюдения с помощью обычных приборов необходимо непрерывно или периодически освещать местность, что не всегда возможно. Для обеспечения наблюдения с помощью приборов инфракрасного света необходимо освещать местность прожекторами. Прожектора инфракрасного света имеют небольшой пучок излучения (до 1–00) и сравнительно малую дальность освещения.

В связи с ограниченностью поля зрения ночных приборов и действия прожектора, сектора наблюдения уменьшаются и могут быть назначены для наводчика орудия до 1–00, а командира танка - до 2–00, но для подразделения ширина полосы наблюдения ночью остается такой же, как и днем. Опытами установлено, что дальность видения с ночными приборами зависит не только от качества приборов, но и от ряда других факторов, Например, в зависимости от состояния погоды и естественной освещенности дальность видения будет различная. В дождь она уменьшается на 25–50 проц., а в лучшую ночь увеличивается в 1,2–1,7 раза.

На дальность видения влияет характер цели и ее окраска. Дальность видения движущихся целей увеличивается на 10–15 проц. На дальность видения влияет степень освещенности цели инфракрасными прожекторами. При освещении цели тремя танковыми прожекторам дальность видения увеличивается на 6–8 проц. Для обеспечения надежности целеуказания ночью назначается большее число ориентиров, чем днем. На каждые 150 м желательно иметь один ориентир. Усиливается наблюдение особенно на переднем крае. Целесообразно освещать местность не источниками инфракрасного света прицелов каждого танка, орудия, а назначать 1–2 переносных инфракрасных прожектора для освещения всей полосы обороны роты.

Чтобы избежать ночного ослепления от средств освещения противника применяются светофильтры. В связи с тем, что на обнаружение целей ночью затрачивается в 1,5–2 раза больше времени, чем днем и во избежание ошибок в определении дальности следует подготавливать исходные данные по выбранным ночным ориентирам в светлое время. При постановке задачи наблюдательному посту (наблюдателю) командир указывает: - ориентиры; - сведения о противнике; - место наблюдательного поста (наблюдателя); - сектор наблюдения; - на что обращать особое внимание и порядок доклада результатов наблюдения.

Примерная форма постановки задачи наблюдателю может быть следующей: «Рядовой ФЕДОРОВ - наблюдатель. Ориентиры: первый - отдельно стоящий дом; второй - перекресток дорог; третий - развалины кирпичного дома; четвертый - дальний угол оврага. Передний край противника проходит по юго-восточным скатам высоты «Круглая». У перекрестка дорог - окоп противника с ходом сообщения; на южной опушке рощи «Березовая» - ручной пулемет. Место наблюдения - в окопе у бугра; наблюдать в секторе: справа - яма, ориентир первый, слева - выступ рощи, ориентир четвертый. Особое внимание обратить на выходы из оврага и южную опушку рощи «Березовая».

Обо всем замеченном докладывать голосом». Правильная постановка задачи на разведку, в основном зависит от знания противостоящего противника, его штабной организации, тактики ведения боевых действий, норм усиления, боевых характеристик вооружения. Так командир, зная, что перед фронтом его подразделения действует мотопехотная рота противника, имеет возможность ставить задачу на разведку определенного количества различных огневых средств. Для быстрого обнаружения огневых средств противника необходимо знать не только их боевые характеристики, но и характерные разведывательные признаки.

Раздел 4. Измерения на местности и целеуказание

§ 1.4.1. Угловые меры и формула тысячной

Градусная мера. Основная единица - градус (1/90 прямого угла); 1° = 60"; 1"=60".

Радианная мера. Основная единица радиан - центральный угол, стягиваемый дугой, равной радиусу. 1 радиан равен приблизительно 57°, или, примерно, 10 больших делений угломера (см.ниже).

Морская мера. Основная единица - румб, равная 1/32 части окружности (10°1/4).

Часовая мера. Основная единица - угловой час (1/6 прямого угла, 15°); обозначается буквой h , при этом: 1 h = 60 m , 1 m = 60 s (m – минуты, s - секунды).

Артиллерийская мера. Из курса геометрии известно, что длина окружности равна 2πR, или 6,28R (R – радиус окружности). Если окружность разделить на 6000 равных частей, то каждая такая часть будет равна примерно одной тысячной длины окружности (6,28R/6000 = R/955 ≈ R/1000). Одна такая часть длины окружности называется тысячной (или делением угломера ) и является основной единицей артиллерийской меры. Тысячная широко используется в артиллерийских измерениях, поскольку позволяет легко переходить от угловых единиц к линейным единицам и обратно: длина дуги, соответствующая делению угломера, на всех расстояниях равна одной тысячной длины радиуса, равного дальности стрельбы (рис.4.1).

Формула, показывающая взаимосвязь дальности до цели, высоты (длины) цели и ее угловой величины называется формулой тысячной и применяется не только в артиллерии, но и в военной топографии:

где Д - расстояние до предмета, м; В - линейный размер предмета (длина, высота или ширина), м;У - угловая величина предмета в тысячных. Запоминанию формулы тысячной способствуют такие образные выражения, как: « Дунул Ветер, Тысяча Упала », или: « Веха высотой 1 м, удалённая от наблюдателя на 1 км, видна под углом в 1 тысячную ».

Следует учитывать, что формула тысячных применима при не слишком больших углах - условной границей применимости формулы считается угол в 300 тысячных (18?).

Углы, выраженные в тысячных, записываются через дефис и читаются раздельно: сначала сотни, а затем десятки и единицы; при отсутствии сотен или десятков записывается и читается ноль. Например: 1705 тысячных записываются «17-05 », читаются – «семнадцать ноль пять »; 130 тысячных записываются «1-30 », читаются – « один тридцать »; 100 тысячных записываются «1-00 », читаются – «один ноль »; одна тысячная записывается «0-01 », читается – «ноль ноль один ».

Деления угломера, записанные до дефиса, иногда называют большими делениями угломера, а записанные после дефиса - малы­ми; одно большое деление угломера равно 100 малым делениям.

Деления угломера в градусную меру и обратно можно перевести, пользуясь следующими соотношениями:

1-00 = 6°; 0-01 = 3,6" = 216"; 0° = 0-00; 10" ≈ 0-03; 1° ≈ 0-17; 360° = 60-00.

Единица измерения углов, подобная тысячной, существует и в вооружённых силах стран НАТО. Там она называется mil (сокращение от milliradian), но определяется как 1/6400 окружности. В армии Швеции, не входящей в НАТО, принято наиболее точное определение в 1/6300 окружности. Однако, делитель 6000, принятый в советской, российской и финской армиях, лучше подходит для устного счёта, так как он делится без остатка на 2, 3, 4, 5, 6, 8, 10, 12, 15, 20, 30, 40, 50, 60, 100, 150, 200, 250, 300, 400, 500 и т.д. вплоть до 3000, что позволяет быстро переводить в тысячные углы, полученные грубым измерением на местности подручными средствами.

§ 1.4.2. Измерение углов, расстояний (дальностей), определение высоты предметов

Рис. 4.2 Угловые величины между пальцами руки, вытянутой на 60 см от глаза

Измерение углов в тысячных может производиться различными способами: глазомерно, с помощью циферблата часов, компаса, артиллерийской буссоли , бинокля, снайперского прицела, линейки, и т.д.

Глазомерное определение угла заключается в сопоставлении измеряемого угла с известным. Углы определенной величины можно получить следующими способами. Прямой угол получается между направлением рук, одна из которых вытянута вдоль плеч, а другая - прямо перед собой. От составленного таким приемом угла можно отложить какую-то часть его, имея в виду, что 1/2 часть соответствует углу 7-50 (45°), 1/3 - углу 5-00 (30°) и т.д. Угол 2-50 (15°) получается путем визирования через большой и указательный пальцы, расставленные под углом 90° и удаленные на 60 см от глаза, а угол 1-00 (6°) соответствует углу визирования на три сомкнутых пальца: указательный, средний и безымянный (рис.4.2).

Определение угла по циферблату часов. Часы держат перед собой горизонтально и поворачивают их так, чтобы штрих, соответствующий 12 часам на циферблате, совместился с направлением левой стороны угла. Не меняя положения часов, замечают пересечение направления правой стороны угла с циферблатом и отсчитывают количество минут. Это и будет величина угла в больших делениях угломера. Например, отсчет 25 минут соответствует 25-00.

Определение угла компасом. Визирное приспособление компаса предварительно совмещают с начальным штрихом лимба, а затем визируют по направлению левой стороны измеряемого угла и, не меняя положения компаса, против направления правой стороны угла снимают отсчет по лимбу. Это и будет величина измеряемого угла или его дополнение до 360° (60-00), если подписи на лимбе идут против хода часовой стрелки.

Рис. 4.3 Буссоль

Величину угла компасом можно определить более точно, измерив азимуты направлений сторон угла. Разность азимутов правой и левой сторон угла будет соответствовать величине угла. Если разность получится отрицательной, то необходимо прибавить 360° (60-00). Средняя ошибка определения угла этим способом составляет 3-4°.

Определение угла артиллерийской буссолью ПАБ-2А (буссоль - прибор для топографической привязки и управления артиллерийским огнем, представляющий собою соединение компаса с угломерным кругом и оптическим приспособлением, рис.4.3).

Для измерения горизонтального угла буссоль устанавливают над точкой местности, выводят пузырек уровня на середину и трубу последовательно наводят сначала на правый, потом на левый предмет, точно совмещая вертикальную нить перекрестия сетки с точкой наблюдаемого предмета.

При каждом наведении снимают отсчет по буссольному кольцу и барабану. Затем выполняют второй прием измерений, для чего буссоль поворачивают на произвольный угол и повторяют действия. В обоих приемах величина угла получается как разность отсчетов: отсчет на правый предмет минус отсчет на левый предмет. За окончательный результат принимают среднее значение.

При измерении углов буссолью каждый отсчет складывается из отсчета больших делений буссольного кольца по указателю, отмеченному буквой Б, и малых делений буссольного барабана, обозначенного той же буквой. Пример отсчетов на рис.4.4 по буссольному кольцу - 7-00, по буссольному барабану - 0-12; полный отсчет - 7-12.

Рис. 4.4 Отсчетное устройство буссоли, используемое для измерения горизонтальных углов:
1 - буссольное кольцо;
2 - буссольный барабан

С помощью линейки . Если линейку держать на расстоянии 50 см от глаз, то деление в 1 мм будет соответствовать 0-02. При удалении линейки от глаз на 60 см 1 мм соответствует 6", а 1 см - 1°. Для измерения угла в тысячных линейку держат перед собой на расстоянии 50 см от глаз и подсчитывают число миллиметров между предметами, обозначающими направления сторон угла. Полученное число умножают на 0-02 и получают величину угла в тысячных (рис.4.5). Для измерения угла в градусах порядок действий тот же, только линейку необходимо держать на расстоянии 60 см от глаз.

Рис. 4.5 Измерение угла линейкой, удаленной на 50 см от глаза наблюдателя

Точность измерения углов с помощью линейки зависит от умения выносить линейку точно на 50 или на 60 см от глаз. В этой связи можно рекомендовать следующее: к артиллерийскому компасу привязывается шнурок такой длины, чтобы линейка компаса, повешенного на шею и отнесенного вперед на уровень глаза наблюдателя, оказывалась от него на расстоянии ровно 50 см.

Пример: зная, что среднее расстояние между столбами линии связи, изображенными на рис.1.4.5, составляет 55 м, вычисляем расстояние до них по формуле тысячной: Д = 55 x 1000 / 68 = 809 м (линейные размеры некоторых предметов приведены в таблице 4.1) .

Таблица 4.1

Измерение угла биноклем . Крайний штрих шкалы в поле зрения бинокля совмещают с предметом, расположенным в направлении одной из сторон угла, и, не меняя положения бинокля, подсчитывают число делений до предмета, расположенного в направлении другой стороны угла (рис.4.6). Полученное число умножают на цену делений шкалы (обычно 0-05). Если шкала бинокля не захватывает полностью угол, то он измеряется по частям. Средняя ошибка измерения угла биноклем составляет 0-10.

Пример (рис.4.6): угловая величина американского танка «Абрамс», определенная по шкале бинокля, составила 0-38, учитывая, что ширина танка составляет 3,7 м, расстояние до него, вычисленное по формуле тысячной, Д = 3,7х 1000 / 38 ≈ 97 м.

Измерение угла снайперским прицелом ПСО-1 . На сетке прицела нанесены (рис.4.7):шкала боковых поправок (1); основной (верхний) угольник для прицеливания при стрельбе до 1000 м (2); дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м (3); дальномерная шкала в виде сплошной горизонтальной и кривой пунктирной линий (4).

Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01). Высота угольника и длинного штриха шкалы боковых поправок соответствует двум тысячным (0-02). Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 м. Цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200, 400, 600, 800, 1000 м. Определить дальность до цели с помощью прицела можно по дальномерной шкале (рис.4.8), а также по шкале боковых поправок (см. алгоритм измерения углов биноклем).

Зная расстояние до предмета в метрах и его угловую величину в тысячных можно вычислить его высоту по формуле В = Д x У / 1000 , полученной из формулы тысячных. Пример: расстояние до башни 100 м, а ее угловая величина от основания до верха 2-20, соответственно, высота башни В = 100 x 220 / 1000 = 22 м.

Глазомерное определение расстояний производится по признакам видимости (степени различаемости) отдельных предметов и целей (табл.4.2).

Признаки видимости	Дальность
Видны дома сельского типа	5 км
Различаются окна в домах	4 км
Видны отдельные деревья, трубы на крышах	3 км
Видны отдельные люди; танки от автомобилей (БТР, БМП) отличить трудно	2 км
Танк можно отличить от автомобиля (БТР, БМП); видны столбы линий связи	1,5 км
Виден ствол пушки; различаются стволы деревьев в лесу	1 км
Заметны движения рук и ног идущего (бегущего) человека	0,7 км
Видны командирская башенка танка, дульный тормоз, заметно движение гусениц	0,5 км

Таблица 4.2

Расстояние (дальность) глазомерно можно определить сравнением с другим, заранее известным расстоянием (н-р, с расстоянием до ориентира) или отрезками 100, 200, 500 м.

На точность глазомерного определения расстояний существенно влияют условия наблюдения:

• ярко освещенные предметы кажутся ближе слабо освещенных;
• в пасмурные дни, дождь, сумерки, туман все наблюдаемые предметы кажутся дальше, чем в солнечные дни;
• крупные предметы кажутся ближе мелких, находящихся на том же расстоянии;
• предметы яркой окраски (белой, желтой, оранжевой, красной) кажутся ближе темных (черных, коричневых, синих);
• в горах, а также при наблюдении через водные пространства предметы кажутся ближе, чем в действительности;
• при наблюдении лежа предметы кажутся ближе, чем при наблюдении стоя;
• при наблюдении снизу вверх предметы кажутся ближе, а при наблюдении сверху вниз - дальше;
• при наблюдении ночью светящиеся объекты кажутся ближе, а затемненные - дальше, чем в действительности.

Глазомерно определенное расстояние может быть уточнено следующими приемами:

• расстояние мысленно делят на несколько равных отрезков (частей), затем возможно точнее определяют величину одного отрезка и путем умножения получают искомую величину;
• расстояние оценивается несколькими наблюдателями, а за окончательный результат принимается среднее значение.

Глазомерно расстояние до 1 км при достаточной опытности можно определить со средней ошибкой порядка 10-20% дальности. При определении больших расстояний ошибка может доходить до 30-50%.

Определение дальности по слышимости звука применяется в условиях плохой видимости, преимущественно ночью. Примерные дальности слышимости отдельных звуков при нормальном слухе и благоприятных условиях погоды приведены в таблице 4.3.

Объект и характер звука	Дальность слышимости
Негромкий разговор, кашель, негромкие команды, заряжание оружия и т.п.	0,1-0,2 км
Забивка в землю кольев вручную (равномерно повторяющиеся удары)	0,3 км
Рубка или пилка леса (стук топора, визг пилы)	0,4 км
Движение подразделения в пешем строю (ровный глухой шум шагов)	0,3-0,6 км
Падение срубленных деревьев (треск сучьев, глухой удар о землю)	0,8 км
Движение автомобилей (ровный глухой шум мотора)	0,5-1,0 км
Громкий крик, отрывка окопов (удары лопаты о камни)	1,0 км
Гудки автомобилей, одиночные выстрелы из автомата	2-3 км
Стрельба очередями, движение танков (лязг гусениц, резкий рокот моторов)	3-4 км
Орудийная стрельба	10-15 км

Таблица 4.3

Точности определения расстояний по слышимости звуков невысокая. Она зависит от опытности наблюдателя, остроты и натренированности его слуха и умения учитывать направление и силу ветра, температуру и влажность воздуха, характер сладок рельефа, наличие экранирующих поверхностей, отражающих звук, и другие факторы, влияющие на распространение звуковых волн.

Определение дальности по звуку и вспышке (выстрела, взрыва) . Определяют время от момента вспышке до момента восприятия звука и вычисляют дальность о формуле:

Д = 330·t ,

где Д - расстояние до места вспышки, м; t - время от момента вспышки до момента восприятия звука, с. При этом средняя скорость распространения звука принимается равной 330 м/с (Пример: звук был услышан через 10 с после вспышки, соответственно, расстояние до места взрыва равно 3300 м ).

Определение дальности с помощью мушки АК . Определение дальности до цели, сформировав соответствующий навык, можно осуществлять с помощью мушки и прорези прицела АК. При этом необходимо учитывать, что мушка полностью покрывает мишень №6 (ширина мишени 50 см ) на дистанции 100 м; мишень умещается в половине ширины мушки на дистанции 200 м; мишень умещается в четверти ширины мушки на дистанции 300 м (рис.4.9).

Рис. 4.9 Определение дальности с помощью мушки АК

Определение дальности промером шагами . При измерении расстояний шаги считают парами. Пару шагов можно принимать в среднем за 1,5 м. Для более точных подсчетов длину пары шагов определяют из промера шагами линии не менее 200 м, длина которой известна из более точных измерений. При равном, хорошо выверенном шаге погрешность измерения не превышает 5% пройденного расстояния.

Определение ширины реки (оврага и других препятствий) построением равнобедренного прямоугольного треугольника (рис.4.10).

Определение ширины реки построением равнобедренного прямоугольного треугольника

У реки (препятствия) выбирают точку А так, чтобы на ее противоположной стороне был виден какой-либо ориентир В и, кроме того, вдоль реки возможно было бы измерить линию. В точке А восстанавливают перпендикуляр АС к линии АВ и в этом направлении измеряют расстояние (шнуром, шагами и т.п.) до точки С , в которой угол АСВ будет равен 45°. В этом случае расстояние АС будет соответствовать ширине препятствия АВ . Точку С находят путем приближения, измеряя несколько раз угол АСВ каким-либо доступным способом (компасом, с помощью часов или глазомерно).

Определение высоты предмета по его тени . У объекта устанавливают в вертикальном положении веху (шест, лопату и т.п.), высота которой известна. Затем измеряют длину тени от вехи и от предмета. Высоту предмета подсчитывают по формуле

h = d 1 ·h 1 / d ,

где h – высота предмета, м; d 1 – высота тени от вехи, м;h 1 – высота вехи, м; d – длина тени от предмета, м. Пример: длина тени от дерева 42 м, а от шеста высотой 2 м – 3 м, соответственно, высота дерева h = 42· 2 / 3 = 28 м.

§ 1.4.3. Определение крутизны скатов

Горизонтальным визированием и промером шагами . Располагаясь внизу ската в точке А (рис.4.11-а ), устанавливают горизонтально на уровне глаз линейку, визируют вдоль нее и замечают на скате точку В. Затем парами шагов измеряют расстояние АВ и определяют крутизну ската по формуле:

α = 60 / n ,

где α – крутизна ската, град; n – количество пар шагов. Данный способ применим при крутизне ската до 20-25°; точность определения 2-3°.

Сравнением высоты ската с его заложением . Становятся сбоку ската и, удерживая перед собой на уровне глаз горизонтально, ребро папки и вертикально карандаш, как показано на рис.4.11-б , определяют на глаз или путем измерения число, показывающее, во сколько раз выдвинутая часть карандаша MN короче ребра папки ОМ. Затем 60 делят на полученное число и в результате определяют крутизну ската в градусах.

Для большей точности определения соотношений высоты ската и его заложения рекомендуется измерить длину ребра папки, а вместо карандаша использовать линейку с делениями. Способ применим при крутизне ската не более 25-30°; средняя ошибка определения крутизны ската составляет 3-4°.

Определение крутизны ската:
а – горизонтальным визированием и промером шагами;
б – сравнением высот ската с заложением

Пример: высота выдвинутой части карандаша равна 10 см, длина ребра папки 30 см; соотношение заложения и высоты ската равно 3 (30:10); крутизна ската будет 20° (60:3).

С помощью отвеса и офицерской линейки . Подготавливают отвес (нить с небольшим грузиком) и прикладывают его к офицерской линейке, придерживая пальцем нить у центра транспортира. Линейку устанавливают на уровне глаз так, чтобы ее ребро было направлено вдоль линии ската. В таком положении линейки определяют по шкале транспортира угол между штрихом 90° и нитью. Этот угол равен крутизне ската. Средняя ошибка измерения крутизны ската данным способом составляет 2-3°.

§ 1.4.4. Линейные меры

• Аршин = 0,7112 м
• Верста = 500 саженей = 1,0668 км
• Дюйм = 2,54 см
• Кабельтов = 0,1 морской мили = 185,3 м
• Километр = 1000 м
• Линия = 0,1 дюйма = 10 точек = 2,54 мм
• Лье (Франция ) = 4,44 км
• Метр = 100 см = 1000 мм = 3,2809 фута
• Миля морская (США, Англия, Канада ) = 10 кабель­товых = 1852 м
• Миля статутная (США, Англия, Канада ) = 1,609 км
• Сажень = 3 аршина = 48 вершков = 7 футов = 84 дюйма = 2,1336 м
• Фут = 12 дюймов = 30,48 см
• Ярд = 3 фута = 0,9144 м

§ 1.4.5. Целеуказание по карте и на местности

Целеуказание – это краткое, понятное и достаточно точное указание местоположения целей и различных пунктов на карте и непосредственно на местности.

Целеуказание (указание пунктов) по карте производится по квадратам координатной (километровой) или географической сетки, от ориентира, прямоугольными или географическими координатами.

Целеуказание по квадратам координатной (километровой) сетки

Целеуказание по квадратам координатной сетки (рис.4.12-а ). Квадрат, в котором находится объект, указывают подписями километровых линий. Вначале дается оцифровка нижней горизонтальной линии квадрата, а затем левой вертикальной линии. В письменном документе квадрат указывают в скобках после наименования объект, например, выс. 206,3 (4698) . При устном докладе вначале указывают квадрат, а затем наименование объекта: «Квадрат сорок шесть девяносто восемь, высота двести шесть и три»

Для уточнения местоположения объекта квадрат мысленно делят на 9 частей, которые обозначают цифрами, как показано на рис.4.12-б. Цифру, уточняющую положение объекта внутри квадрата, добавляют к обозначению квадрата, например наблюдательный пункт (46006).

В отдельных случаях местоположение объекта в квадрате уточняют по частям, обозначаемым буквами, например, сарай (4498А) на рис.4.12- в.

На карте, охватывающей район протяженностью с юга на север или с востока на запад более 100 км, оцифровка километровых линий в двузначных числах может повториться. Для исключения неопределенности в положении объекта квадрат следует обозначать не четырьмя, а шестью цифрами (трехзначным числом абсциссу и трехзначным числом ординату), например, населенный пункт Льгов (844300) на рис.4.12-г.

Целеуказание от ориентира . При этом способе целеуказания вначале называют объект, потом расстояние и направление до него от хорошо заметного ориентира и квадрат, в котором расположен ориентир, например командный пункт - 2 км южнее Льгов (4400) на рис.4.12-д.

Целеуказание по квадратам географической сетки . Способ применяется, когда на картах отсутствует координатная (километровая) сетка. В этом случае квадраты (точнее, трапеции) географической сетки обозначаются географическими координатами. Вначале указывают широту нижней стороны квадрата, в котором находится пункт, а затем долготу левой стороны квадрата, например (рис.4.13-а ): «Ерино (21°20", 80°00") ». Квадраты географической сетки могут обозначаться и оцифровкой ближайших выходов километровых линий, если они показаны на сторонах рамки карты, например (рис.4.13-б ): «Снов (6412) ».

Целеуказание по квадратам географической сетки

Целеуказание прямоугольными координатами - наиболее точный способ; применяется для указания местоположения точечных целей. Цель обозначают полными или сокращенными координатами.

Целеуказание географическими координатами применяется сравнительно редко - при использовании карт без километровых сеток для точного указания места нахождения отдельных удаленных объектов. Объект обозначают географическими координатами: широтой и долготой.

Целеуказание на местности выполняют различными способами: от ориентира, от направления движения, по азимутальному указателю и др. Способ целеуказания выбирают, сообразуясь с конкретной обстановкой, так, чтобы он обеспечивал наиболее быстрое отыскание цели.

От ориентира . На поле боя заранее выбирают хорошо заметные ориентиры и присваивают им номера или условные наименования. Ориентиры нумеруют справа налево и по рубежам от себя в сторону противника. Местонахождение, вид, номер (наименование) каждого ориентира должны быть хорошо известны выдающему и принимающему целеуказание. При указании цели называют ближайший ориентир, угол между ориентиром и целью в тысячных и удаление в метрах от ориентира или позиции: « Ориентир второй, вправо тридцать, ниже сто - в кустах пулемет ».

Малозаметные цели указывают последовательно - вначале называют хорошо заметный предмет, а затем от этого предмета цель: « Ориентир четвертый, вправо двадцать - угол пашни, дальше двести - куст, влево - танк в окопе ».

При визуальной воздушной разведке цель от ориентира указывают в метрах по сторонам горизонта: « Ориентир двенадцатый, юг 200, восток 300 - шестиорудийная батарея ».

От направления движения . Указывают расстояние в метрах вначале по направлению движения, а затем от направления движения до цели: «Прямо 500, вправо 200 - БМ ПТУРС ».

Трассирующими пулями (снарядами) и сигнальными ракетами . Для указания целей этим способом заранее устанавливают ориентиры, порядок и длину очередей (цвет ракет), а для приема целей назначают наблюдателя с задачей наблюдать за указанным районом и докладывать о появлении сигналов.

§ 1.4.6. Нанесение на карту целей и других объектов

На глаз. На ориентированной карте опознают ближайшие к объекту ориентиры или контурные точки; оценивают расстояния и направления от них до объекта и, соблюдая их соотношения, наносят на карту точку, соответствующую местоположению объекта. Способ применяется при наличии вблизи объекта местных предметов, изображенных на карте.

По направлению и расстоянию. На исходной точке тщательно ориентируют карту и с помощью линейки прочерчивают направление на объект. Затем, определив расстояние до объекта, откладывают его по прочерченному направлению в масштабе карты и получают положение объекта на карте. При невозможности графического решения задачи измеряют магнитный азимут на объект и переводят его в дирекционный угол, по которому прочерчивают направление на карте, а затем на этом направлении откладывают расстояние до объекта. Точность нанесения на карту объекта данным способом зависит от ошибок определения расстояния до объекта и прочерчивания направления на него.

Нанесение на карту объекта прямой засечкой

Прямой засечкой. На исходной точке А (рис.4.14) тщательно ориентируют карту, визируют по линейке на определяемый объект и прочерчивают направление. Аналогичные действия повторяют на исходной точке В. Точка пересечения двух направлений определит положение объекта С на карте.

В условиях, затрудняющих работу с картой, на исходных точках измеряют магнитные азимуты на объект, а затем азимуты переводят в дирекционные углы и по ним прочерчивают направления на карте.

Этот способ применяется, если определяемый объект виден с двух исходных точек, доступных для наблюдения. Средняя ошибка положения на карте объекта, нанесенного прямой засечкой, относительно исходных точек составляет 7-10% средней дальности до объекта при условии, что угол пересечения направлений (угол засечки) находится в пределах 30-150°. При углах засечки менее 30? и более 150° ошибка положения объекта на карте будет значительно больше. Точность нанесения объекта может быть несколько повышена путем засечки его с трех точек. В этом случае при пересечении трех направлений обычно образуется треугольник, центральная точка которого принимается за положение объекта на карте.

Прокладкой хода. Способ применяется в тех случаях, когда объект не виден ни с одной контурной (исходной) точки, например в лесу. На исходной точке, расположенной возможно ближе к определяемому объекту, ориентируют карту и, наметив наиболее удобный путь к объекту, прочерчивают направление на какую-либо промежуточную точку. На этом направлении откладывают соответствующее расстояние и определяют положение промежуточной точки на карте. С полученной точки такими же приемами определяют положение на карте второй промежуточной точки и далее подобными действиями определяют все последующие точки хода до объекта.

В условиях, исключающих работу с картой на местности, вначале измеряют азимуты и длины всех линий хода, записывают их и одновременно чертят схему хода. Затем в подходящих условиях по этим данным, преобразовав магнитные азимуты в дирекционные углы, наносят ход на карту и определяют положение объекта.

Нанесение на карту объекта прокладкой компасного хода

При обнаружении цели в лесу или в других условиях, затрудняющих определение своего местоположения, ход прокладывают в обратном порядке (рис.4.15). Вначале с точки наблюдения А определяют азимут и расстояние до цели Ц , а затем от точки А прокладывают ход до точки D , которую можно безошибочно опознать на карте. В этом случае азимуты линий хода переводят в обратные, обратные азимуты - в дирекционные углы и по ним строят на карте ход от твердой точки.

Средняя ошибка нанесения объекта на карту данным способом при определении азимутов компасом, а расстояний шагами составляет примерно 5% длины хода. Примером комплексного использования вышеуказанных способов нанесения на карту целей может являться эпизод действий разведгруппы - схема действий приведена на рис. 4.16.

Схема действий разведгруппы

1 – расположение абхазского ополчения; 2 – посты грузинских формирований; 3 – боевое охранение грузинских формирований; 4 - боевое охранение абхазских ополченцев; 5 – разведдозор группы в точке снятия координат; 6 – разведгруппа; 7 – техника грузинских формирований; 8 – расположение грузинских формирований

Пользуясь предрассветными сумерками, разведгруппа возвращалась после выполнения задачи на территорию, занятую абхазским ополчением. Неожиданно, при подходе к передовым постам грузинских формирований, группа наткнулась на боевое охранение противника.

Просочившись за боевое охранение, командир группы принял решение провести доразведку данного участка. С этой целью был выделен разведдозор с задачей обследовать участок местности, прилегающий к дороге на Батуми.

Выполняя задачу, разведдозор обнаружил скопление живой силы и техники противника на склоне выше дороги. Сержант (старший разведдозора), учитывая сложность определения координат расположения противника в сложившихся условиях (местность резкопересеченная и поросшая густым лесом, плохая видимость в предрассветных сумерках), определил координаты по следующей схеме. Находясь на расстоянии 80-90 м от расположения противника, и определив, что от центра расположения до непосредственного охранения не более 50-70 м, сержант с дозором поднялся вверх по склону (примерный азимут - 0°), доведя свое расположение до 100 м от непосредственного охранения. Затем, взяв азимут так, чтобы дирекционный угол при нанесении на карту был равен 0°, начал подъем по склону на гребень отрога, отсчитывая пары шагов - при выходе на гребень получилось, что дозор прошел около 300 м. Учитывая крутизну ската, определил прямое расстояние до центра расположения противника (рис. 4.16, изображение в круге ): 250+100+70=420 м.

На гребне отрога в конце пройденного азимута было выбрано дерево, поднявшись на которое, сержант попытался определить точку своего стояния. К северо-западу от этой точки на фоне светлеющего предрассветного неба четко проектировалась отмеченная на карте вышка, расположенная на одной из вершин хребта.

Понимая, что одного этого ориентира недостаточно для определения точки своего стояния, сержант принялся искать дополнительные ориентиры, обозначенные на карте, и нашел ориентир в виде автомобильного моста к юго-западу. Взяв азимут на вышку, перевел его в дирекционный угол, и, отняв 180°, проложил его до пересечения с гребнем отрога, тем самым получив достаточно точные координаты своей точки стояния. Оставалось проложить дирекционный угол 180° на расположение противника и отложить уже вычисленное расстояние - 420 м.

Присоединившись к группе, сержант, доложил командиру вычисленные координаты цели. Командир, оценив достоверность информации и правильность расчетов, принял решение на наведение огня своей артиллерии. После первого пристрелочного выстрела, расчет 120-мм миномета, имевшегося в распоряжении абхазского ополчения, дал серию из 6 мин, четко поразив расположение противника.

Наиболее распространенный способ определения своего местоположения - по ближайшим ориентирам на глаз. На ориентированной карте опознают один-два местных предмета, видимых на местности, затем определяют глазомерно свое местоположение относительно этих предметов по направлениям и расстояниям до них и намечают точку своего стояния (рис. 98).

Рис. 98.

Если точка стояния на местности находится рядом с каким-либо местным предметом или его характерным изгибом (поворотом), изображенным на карте, то место расположения условного знака (точки поворота) этого предмета будет совпадать с искомой точкой стояния.

По направлению на ориентир и расстоянию до него точка стояния может быть определена, если на местности и на карте опознан только один ориентир. В этом случае на ориентированной карте к условному знаку опознанного ориентира прикладывают линейку, визируют ее на ориентир на местности, по краю линейки прочерчивают прямую линию и откладывают на ней расстояние от ориентира. Полученная на линии визирования точка и будет искомой точкой стояния.

При движении местоположение определяют промером расстояния. Этот способ чаше всего применяется при движении по линейному ориентиру или вдоль него (по дороге, просеке и т.д.), а также при движении по азимуту. На исходном пункте записывают отсчет по спидометру и начинают движение. При определении своего местоположения следует на карте отложить расстояние, пройденное от исходного пункта до точки остановки. Если движение совершается в пешем порядке или на лыжах, пройденное расстояние измеряется шагами или определяется по времени движения.

В условиях хорошей видимости местоположение можно определить по створу. Створом называется прямая линия, проходящая через точку стояния и две другие характерные точки местности (ориентиры).

Если машина находится на линии створа, ее местоположение на карте может быть определено одним из следующих способов:

• по створу и линейному ориентиру (рис. 99). При нахождении на линейном ориентире (дороге) и в створе с двумя местными предметами, достаточно прочертить на карте прямую через условные знаки местных предметов (ориентиров), в створе с которыми находится точка стояния на местности, до пересечения с дорогой. Точка пересечения линии створа с дорогой и будет искомой точкой стояния;
• по створу и боковому ориентиру (рис. 100). В приведенном на рис. 100 примере створом служит направление улицы населенного пункта. Для определения точки стояния ориентируют карту по линии створа, а затем, приложив линейку к боковому ориентиру (отдельное дерево), визируют на него и прочерчивают прямую до пересечения с линией створа. В пересечении линии створа с линией визирования на ориентир и будет находиться точка стояния;
• по измеренному расстоянию. На карте прочерчивают линию створа. Затем определяют расстояние до ближайшего ориентира, находящегося на линии створа, и откладывают это расстояние на прочерченной прямой (от ориентира на себя). Полученная на прямой точка будет точкой стояния.

Рис. 99.

Засечкой точку стояния определяют при условии хорошего обзора местности и наличии на ней местных предметов и форм рельефа, которые могут служить надежными ориентирами.

По боковому ориентиру (рис. 101) засечка производится, как правило, при движения по дороге или вдоль какого-либо линейного ориентира. Находясь на дороге, ориентируют карту, опознают на ней изображение хорошо видимого на местности предмета (ориентира), прикладывают визирную линейку к условному знаку ориентира и визируют на него. Затем, не изменяя положение линейки, прочерчивают на карте прямую линию до пересечения с условным знаком дороги. Место пересечения прочерченной линии с условным знаком дороги будет искомой точкой стояния.

Рис. 100.

Рис. 101.

Этим способом наиболее точно определяют свое местоположение на карте, если направление на боковой ориентир пересекается с направлением движения под прямым углом. Такой случай называется засечкой по перпендикуляру.

При докладе о своем местонахождении (точке стояния) относительно местных предметов (ориентиров) после определения стороны горизонта необходимо назвать местный предмет, непосредственно у которого находится докладывающий, и расстояния до местных предметов (ориентиров), указывающих направление сторон горизонта. Например: «Нахожусь на северной опушке леса: севернее 600 м - заводская труба, западнее 200 м - поселок, южнее 300 м - река, восточнее 500 м - дорога».

Умение быстро и правильно указывать цели, ориентиры и другие объекты на местности имеет важное значение для управления подразделением и огнем.

Целеуказание может производиться как непосредственно на местности, так и по карте или аэрофотоснимку. Положение целей на местности указывают в строго установленном порядке, кратко, ясно и точно. Передающий и принимающий целеуказание должны иметь общие ориентиры и твердо знать их расположение, иметь единое кодирование объектов местности. Целеуказание на местности выполняют различными способами: от ориентира, по азимуту и дальности до цели, от направления движения, по азимутальному указателю (башенному угломеру), наведением оружия на цель, трассирующими пулями (снарядами) и сигнальными ракетами.

Целеуказание от ориентира - наиболее распространенный способ. Вначале называют ближайший к цели ориентир, затем величину угла между направлением на ориентир и направлением на цель в тысячных и удаление цели от ориентира в метрах. Например: «Ориентир второй, вправо сорок, дальше двести, у отдельного куста - пулемет». Малозаметные цели указывают последовательно - вначале называют хорошо заметный предмет, а затем от этого предмета цель: «Ориентир третий, влево двадцать - сломанное дерево, дальше двести - отдельный куст, правее - наблюдатель».

Целеуказание по азимуту и дальности до цели осуществляется следующим образом. Азимут направления на цель определяют с помощью компаса в градусах, а дальность до нее - с помощью прибора наблюдения или глазомерно в метрах. Получив эти данные, передают их. Например: «Азимут тридцать пять, дальность шестьсот - танк в окопе». Этот способ чаще всего используют на местности, где мало ориентиров.

При целеуказании от направления движения указывают расстояние в метрах вначале по направлению движения, а затем от направления движения, до цели: «Прямо восемьсот, вправо триста - бронетранспортер».

При указании целей трассирующими пулями (снарядами) и сигнальными ракетами заранее устанавливают порядок и длину очередей (цвет ракет), а для приема целеуказания назначают наблюдателей, которые докладывают о появлении сигналов.

Вопросы и задания

• 1. Как определяют свое местоположение по ближайшим ориентирам на глаз (промером расстояния)?
• 2. Что такое створ? Расскажите про способы определения местоположения по створу и линейному ориентиру (по створу и боковому ориентиру, по измеренному расстоянию).
• 3. Расскажите про способы определения местоположения засечкой.
• 4. Какими способами производится целеуказание? Какие требования необходимо соблюдать при передаче информации о положении цели на местности?
• 5. Расскажите про способы целеуказания.

Методика обучения разведке целей наблюдением,

Одним из важных условий успешного решения огневых задач в бою является упреждение противника в открытии огня. Для этого личный состав подразделений должен своевременно обнаруживать цели, четко давать целеуказания и определять дальности до них.

Для выработки у студентов первоначальных навыков в наблюдении и определении расстояний следует занятия по таким вопросам, как выбор места для наблюдения и его оборудование, правила осмотра местности в секторе наблюдения, сначала чередовать с занятиями по глазомерному определению расстояний.

В дальнейшем, когда студенты приобретут первоначальные навыки в наблюдении и научатся определять расстояния до 200-300 м, все занятия нужно проводить комплексно, включая в них вопросы наблюдения и вопросы определения расстояний. Совершенствование навыков обучаемых в определении расстояний на большие дальности не только глазомерно, но и другими способами в последующем проводится одновременно с совершенствованием навыков в наблюдении, целеотыскании и целеуказании на занятиях по огневой и тактико-специальной подготовке.

Руководитель занятия накануне готовит выбранный участок местности, намечает на нем места, с которых будут определяться дальности, и точно измеряет дальности до целей, а также углы между ориентирами (местными предметами) и целями. На занятиях нужно обеспечить самостоятельность работы каждого обучаемого. В связи с этим руководитель располагает обучаемых на местности на удалении 2-3 м друг от друга и требует доклада или записи результатов наблюдения.

Прочные навыки в наблюдении и определении дальностей можно выработать у студентов лишь при условии систематической их тренировки. Руководитель должен всегда помнить об этом и использовать всякую возможность (при следовании подразделения на полевые занятия, при возвращении с них, а также на занятиях и учениях в поле) для совершенствования навыков студентов в определении дальностей.

При обучении выбору места для наблюдения руководитель объясняет, что это место должно обеспечивать возможность скрытного выдвижения к нему и хорошего обзора всей местности в заданном секторе наблюдения, причем наблюдатель должен оставаться невидимым для противника.

Занятие по обучению выбора места для наблюдения может быть проведено примерно следующим образом.

Прибыв на избранный для занятия участок местности руководитель располагает обучаемых в укрытии так, чтобы этот участок находился позади подразделения. В рассматриваемом нами примере подразделение можно остановить на южных скатах высоты «Малая» фронтом на юг.

Затем руководитель высылает в сторону «противника» одного наиболее успевающего наблюдателя с автоматом и холостыми патронами. Ему ставится задача наблюдать за выдвижением обучаемых на рубеж высоты «Малая» и, как только будет обнаружено передвижение какого-либо студента, производить выстрел холостым патроном. Во время оборудования обучаемыми мест для наблюдения на рубеже высоты «Малая» студент-наблюдатель должен внимательно наблюдать за этим рубежом и запомнить, в какой точке местности и какие действия он обнаружил.

Подав сигнал студенту-наблюдателю о начале действий обучаемых, он указывает обучаемым рубеж, на который они должны выдвинуться, предоставляет им 2-3 мин. для изучения местности и объясняет: «Сейчас каждый из вас поочередно по моей команде должен выдвинуться на избранное место для наблюдения так, чтобы не быть замеченным «противником», и оборудовать это место для ведения наблюдения в указанном секторе. Если «противник» во время вашего движения произведет выстрел (холостым патроном), необходимо возвратиться на исходное положение и повторить выдвижение».

После того, как обучаемые приобретут первоначальные навыки в выборе места для наблюдения и его оборудовании, руководитель обучает их правилам осмотра местности в заданном секторе наблюдения, указывает на сектор наблюдения, требует разбить его на зоны, осмотреть местность и доложить поочередно, в каком порядке они будут осматривать местность в заданном секторе. Если ответы обучаемых не удовлетворяют руководителя, он показывает недостатки и дополняет ответы. Далее руководитель решает с обучаемыми еще несколько подобных задач. При этом он обязательно располагает подразделение фронтом каждый раз в новом направлении и указывает обучаемым новые секторы наблюдения.

При обучении разведке целей наблюдением и целеуказанию вначале целесообразно рассказать обучаемым, какие могут быть демаскирующие признаки, и объяснить, какие из них являются характерными для той или иной цели. Желательно при этом практически на действительных дальностях показать демаскирующие признаки некоторых целей, например, блеск стекол оптического прицела, автоматическую стрельбу из пулемета, переползание в траве разведчика «противника» и т. д.

На первых занятиях цели должны демаскировать себя звуковыми признаками в сочетании со зрительными, чтобы обучаемым было проще их отыскать. На последующих занятиях степень маскировки целей следует усложнять, т. е. демаскировать их только зрительными (менее заметными) признаками. Цели вначале необходимо обозначать на небольших дальностях, затем дальности следует увеличивать.

Когда обучаемые научатся осматривать местность, руководитель кратко объясняет, каким образом военнослужащий может указать местоположение цели, - способы целеуказания: наводкой оружия (прибора) в цель, относительно ориентиров (местных предметов), трассирующими пулями и сигнальными патронами.

В учебной практике для целеуказания наводкой оружия (прибора) в цель можно воспользоваться визирами. С этой целью каждый обучаемый берет два визира и устанавливает один в 50-60 см впереди себя, второй - в створе с целью и первым визиром на удалении 10-20 см от глаза. Этот способ целеуказания очень прост, поэтому достаточно решить несколько подобных задач, чтобы все обучаемые приобрели необходимые навыки.

Чтобы отработать вопросы, связанные с целеуказанием относительно ориентиров (местных предметов), вначале надо научить военнослужащих измерению горизонтальных углов в тысячных с помощью пальцев руки и подручных предметов (учебного патрона, спичечной коробки, линейки, карандаша и т. д.). Это потребуется делать в тех случаях, когда цель будет смещена вправо или влево от ориентира (местного предмета).

При измерении углов руководитель обращает особое внимание на то, чтобы обучаемые руку с подручным предметом, с помощью которого измеряется угол, удерживали на удалении 50 см от глаза. В этом случае каждый миллиметр толщины (ширины) подручного предмета будет закрывать на местности угол, равный двум тысячным (0-02). Это ускорит расчеты в полевых условиях.

Сначала руководитель показывает, как измеряются углы с помощью подручных предметов в положении стоя и лежа, затем указывает на местности несколько предметов и приказывает измерить углы между ними. Руководитель советует запомнить удаление пальцев руки от глаза, пользуясь заранее подготовленными нитками длиной 50 см. Во время этой работы руководитель обходит обучаемых и поочередно помогает им.

Убедившись, что обучаемые правильно измеряют угловые величины с помощью пальцев руки, руководитель предлагает им решить еще несколько примеров, используя для измерения углов, например, учебные патроны или масштабную линейку. После этого руководитель начинает тренировать обучаемых в целеуказании от ориентира. Вначале цели показываются в непосредственной близости от ориентира (местного предмета) не только в сторону, но и по дальности, затем - путем постепенного наведения по местным предметам взгляда наблюдателя на цель. При этом руководитель соблюдает следующие правила. Сначала он кратко объясняет обучаемым сущность приема целеуказания, показывает на конкретном примере, как производится целеуказание (например, «Ориентир 2-й, дальше 200, у бугра пулемет» или «Ориентир 1-й, вправо 40, ближе 100-бронетранспортер в окопе» или «Ориентир 2-й, влево 80, дальность 500 – реактивное противотанковое ружье»), и только после этого требует, чтобы целеуказание выполнили обучаемые. Важно каждый раз помимо указания цели требовать от обучаемых доклада, на каком удалении она находится.

Обучение определению дальностей следует начинать с обучения изменения дальностей непосредственным промером местности парами шагов.

Сначала руководитель должен помочь каждому обучаемому определить величину его шага. Для этого руководитель на ровной местности обозначает флажками 200-метровый отрезок и приказывает обучаемым пройти его два-три раза обычным шагом, считая каждый раз под правую или левую ногу, сколько получается пар шагов.

Допустим, что при трехкратном измерении получено 135, 134 и 133 пары шагов. Среднее арифметическое этих чисел будет (135 + 134 + 133) 3 = 134 пары шагов. Следовательно, длина одной пары шагов этого обучаемого будет 200: 134 = 1,5 м.

После этого руководитель переходит к обучению измерению дальности непосредственным промером. Для этого он указывает одному из обучаемых какой-либо предмет и приказывает измерить до него дальность шагами, следующему обучаемому - другой предмет и т. д. При этом каждый обучаемый должен действовать самостоятельно, производить промер как при движении к предмету, так и при возвращении на наблюдательный пункт.

При обучении определению дальности глазомером по отрезкам местности, запечатлевшимся в зрительной памяти, рекомендуется следующий метод. Руководитель заранее на выбранном участке местности с помощью мерного шнура, рулетки или парами шагов отмеряет 100-метровый отрезок, в конце которого устанавливается указка размером 20X30 см с надписью «100 м». В других направлениях измеряются отрезки различной протяженности в пределах от 70 до 130 м. В конце каждого отрезка, если нет естественного местного предмета, устанавливается искусственная отметка. Придя с обучаемыми на подготовленное место, руководитель показывает обучаемым указку и сообщает, что она находится на удалении 100 м. Затем он приказывает тщательно изучить этот 100-метровый отрезок и запомнить его величину. Указав после этого на какой-либо предмет, например на куст, руководитель требует сравнить дальность до него с контрольным 100-метровым отрезком и доложить: «Столько-то метров до куста».

В последующем руководитель приказывает обучаемым отложить на глаз в выбранном направлении 100-метровый отрезок и заметить его с помощью какого-либо предмета. Затем разрешает им измерить этот отрезок шагами. Если обучаемый обнаружил движущегося человека и при этом различает движения рук и ног, то дальность до него составит до 700 м, черты лица становятся различимыми с дальности 150 м. и ближе. Такой способ наиболее приемлем при обучении на открытой местности, при наблюдении через водные пространства на берегах рек, озер и морей. В этих условиях дальность кажется сокращенной и предметы воспринимаются ближе, чем в действительности.

Определение дальности по угловым величинам заключается в использовании пропорциональной зависимости угловой величины предмета от дальности. При этом необходимо знать линейные размеры предмета - его длину, ширину или высоту (табл. 6.2). Для определения дальности необходимо по сетке оптического прибора или подручными средствами определить угловое значение (в тысячных) известного линейного размера предмета и произвести расчет по формуле:

где: Д - дальность в метрах;

В - линейный размер в метрах;

У - угол, под которым виден предмет, в тысячных.

Формула выражает зависимость дальности от угловой и линейной величины предмета, и ее часто называют формулой тысячной.

При обучении определению дальности по угловым величинам целей (местных предметов) руководитель сначала совершенствует ранее приобретенные навыки обучаемых по измерению угловых величин предметов (целей). Так, например, он предлагает измерить угловые величины двух-трех предметов при помощи пальцев и масштабной линейки.

Таблица 6.2.

Средние размеры некоторых местных предметов и целей

Местный предмет, объект, цель	Размеры, м.
высоты	ширины	длины
Деревянный столб линии связи	5-7
Опора высоковольтных линий электропередачи	12-15
Расстояние между столбами линии связи			50-60
Расстояние между опорами высоковольтных линий электропередачи
Одноэтажный дом	6-8
Средняя высота дерева	12-15
Товарный железнодорожный вагон	4,0-4,3
Человек среднего роста	1,7
Легковой автомобиль	1,5-1,8	1,5	4,0-4,5
Грузовой автомобиль	2,0	2,0-3,5	5,0-6,0
Бронетранспортер		2-2,4	5-6
Средний танк	2,5-3		6-7
Легкий танк	2-2,5	2,5	5-5,5

По мере приобретения обучаемыми навыка в определении дальности руководитель может усложнять задачи путем сокращения времени на измерение угловой величины. Кроме того, он может включать в занятие элемент соревнования. Сначала, например, задача ставится так: кто точнее измерит угловые величины большего количества предметов? Затем, усложнив условия, можно поставить другую задачу: кто точнее и быстрее определит угловые величины? Только после этого руководитель переходит к обучению определению дальности при помощи формулы тысячной, объясняя и практически показывая на примере, как это делается. Затем он указывает обучаемым местный предмет и приказывает определить дальность до него при помощи формулы тысячной.

Израильская компания Rafael разработала две системы определения координат цели Pointer и Micro-Pointer, которые имеют схожие характеристики, но отличаются массой. Эти устройства устанавливается на треногу и имеют в верхней части адаптер для установки различных приборов, например дневных/ночных многофункциональных биноклей. В состав систем входят цифровой магнитный компас, приемник GPS и функциональный компьютер. По обеим осям угловая точность составляет 1 мил, точность позиционирования 3-5 метров, тогда как точность ориентирования на истинный полюс составляет 1° в случае измерения цифровым магнитным компасом и 1 миллирадиан посредством визуального ориентирования на истинный полюс. Компьютер имеет четырехдюмовый цветной сенсорный экран, несколько нажимных кнопок, некоторые из них определяются пользователем; две рукоятки с нажимными кнопками используются для ориентации всей системы, а также контроля целеуказания и установленного прибора. Во избежание обнаружения противником в системах Pointer и Micro-Pointer используется продвинутая патентованная цифровая технология целеуказания, которой не требуется лазерный дальномер, хотя при необходимости дальномеры могут использоваться. После нахождения истинного полюса и определения точного местоположения с помощью GPS система использует географические инфраструктуры (цифровую модель местности и цифровые 3D-модели для целевого района) с целью точного вычисления дальности до цели, то есть остается полностью пассивной. В системе используются цифровые форматированные карты для процесса привязки к местности. Для интеграции с информационно-управляющими системами предусмотрены разъемы RS232 и RS422. Без аккумуляторов Pointer имеет массу 4,1 кг, а Micro-Pointer – 0,85 кг. Обе системы состоят на вооружения Израиля и других стран, включая одну страну НАТО.

Предлагаемый компанией Elbit Systems of America лазерный прибор целеуказания Enhanced Joint Terminal Attack Controller Laser Target Designator (E-JTAC LTD) представляет собой одну из самых легких систем целеуказания на рынке

Компания Rafael разработала пассивную систему измерения дальности до цели, базирующуюся на географической инфраструктуре и реализованную в ее системах определения координат цели Pointer и Micro-Pointer

Прибор целеуказания Coris-Grande предлагается компанией Stelop, подразделением сингапурской ST Electronics

Компания Stelop, часть сингапурской ST Electronics, предлагает свой прибор целеуказания Coris-Grande. В состав двухкилограммового прибора (включая аккумуляторы) входят цветная дневная камера, неохлаждаемая болометрическая матрица размером 640x480 пикселей, безопасный для глаз лазерный дальномер (длина волны 1,55 мкм Class 1M) с дальностью 2 км, приемник GPS и цифровой компас. Изображения выводятся на цветной SVGA-дисплей, на который также может быть выведено визирное перекрестье, система позволяет захватывать кадр и загружать изображение в компьютер через разъем USB 2.0; имеется возможность цифрового увеличения x2. Прибор Coris-Grande имеет точность 0.5° по азимуту и круговое вероятное отклонение (КВО) пять метров; система может работать в военной системе прямоугольных координат или широтно-долготных координатных сетках. По данным компании Stelop, для тепловизионного канала 90%-вероятность обнаружения человека составляет более 1 км и легкой машины более 2,3 км, а соответствующие дальности распознавания – 380 и 860 метров. Для дневной камеры дальности обнаружения составляют 1,2 км и 3 км и дальности распознавания 400 и 1000 метров. Прибор Coris-Grande готов к работе через 10 секунд после включения, питается он от литий-ионного аккумулятора, гарантирующего шесть часов работы. Прибор проверен в реальных условиях эксплуатации, поскольку состоит на вооружении сингапурской армии, также он экспортировался в Южную Корею и Индонезию. С целью увеличения дальности обнаружения и распознавания компания Stelop разработала улучшенный вариант прибора целеуказания Coris-Grande с лазерным дальномером на 5 км и объективом с фокусным расстоянием 35 мм (вместо оригинального с фокусным расстоянием 25 мм). Первые системы нового варианта уже доступны для демонстрации и компания Stelop готова поставить их через 6-8 месяцев после заключения контракта.

В каталоге компании Northrop Grumman имеются две системы, которые предназначены для передовых авиационных наводчиков или корректировщиков огня. Оба прибора весят менее 0,9 кг с аккумуляторами и с ними можно работать одной рукой. Основное отличие между Coded Spot Tracker (CST) и Multi-Band Laser Spot Tracker (MBLST) состоит в том, что первый тепловизор работает в длинноволновой ИК-области спектра, а второй работает в коротковолновой ИК-области спектра. CST оснащен неохлаждаемой матрицей 640x480, имеет широкое поле зрения 25°x20° и узкое поле зрения 12.5°x10° с электронным увеличением x2. Он может отследить до трех маркерных пятен одновременно, на дисплей 800x600 SVGА выводятся три цветных ромбовидных иконки, красные, зеленые и голубые иконки соответствуют коду частоты повторения импульсов, показываемому внизу изображения. Прибор CST питается от трех литиевых аккумуляторов CR-123.

Преимущества тепловизора MBLST, работающего в средневолновой ИК-области спектра, заключаются в меньшем атмосферном рассеянии и детектировании лазерного импульса на пиксельном уровне. Его поле зрения 11°x8.5° может быть уменьшено благодаря электронному увеличению x2, опционально доступен внешний оптический увеличитель с кратностью x2. Для показа лазерного пятна на черно-белом изображении используется полупрозрачное наложение, при этом само пятно выделяется маркером. Прибор MBLST позволяет корректировщику видеть пятно от лазерного указателя на дальностях свыше 10 км. Прибор питается от четырех элементов CR-123 или AA с непрерывным временем работы два часа.

Компания L-3 Warrior Systems разработала ручной лазерный целеуказатель LA-16u/PEQ Handheld Laser Marker. Устройство в виде пистолета способно излучать кодированные в стандарте НАТО лазерные лучи и подсвечивать цели; его луч легко засекается платформами, оборудованными приборами слежения, что сокращает время передачи целей с нескольких минут до нескольких секунд. Для более точного наведения на цель сверху пистолета установлен миниатюрный коллиматорный прицел.

Лазерные целеуказатели

В 2009 году американские военные начали поиски системы с целью снижения нагрузки на корректировщиков огня и одновременного повышения их способности обнаруживать, локализовывать, вести целеуказание и подсвечивать цели для боеприпасов с лазерным и GPS наведением. Новая система получила обозначение Joint Effects Targeting System (JETS – система наведения и синхронизации огня). Она состоит из двух компонентов: системы определения координат целей Target Location Designation System (TLDS) и системы координации и синхронизации огня Target Effects Coordination System (TECS). TLDS представляет собой ручной прибор разведки и целеуказания; для него были установлены следующие проектные характеристики: круглосуточная дальность идентификации цели больше 8-4 км, погрешность определения местоположения менее 10 метров на 10 км, определение дальности на дистанции более 10 км, дальность инфракрасной подсветки ночью более 4 км, дальность устройства слежения за лазерным пятном более 8 км, дальность действия целеуказателя по неподвижным и подвижным целям более 8 км с использованием стандартного кодирования НАТО. Базовая система должна весить менее 3,2 кг, тогда как вся система, включая треногу, аккумуляторы и кабели должна весить не более 7, 7 кг. Прибор TECS согласовывается с TLDS и обеспечивает работу в сети и автоматическое поддержание связи, позволяя планировать, координировать и вести стрельбу, а также выполнять наведение на конечном участке траектории. Система будет поставляться для передовых корректировщиков огня армии, ВВС и морской пехоты. В конце 2013 года две компании BAE Systems and DRS Technologies получили годичные контракты на разработку опытной системы стоимостью 15,3 миллионов и 15,6 долларов соответственно. Эти две компании проектируют и изготавливают прототипы в рамках этапа полной доработки опытных образцов. Планируется поставить первые системы JETS в конце 2016 года.

Для новой системы JETS компания BAE Systems разработала ручной прибор измерения, разведки и целеуказания Hammer (Handheld Azimuth Measuring, Marking, Electro-optic imaging and Ranging). Не так уж много известно об этой разработке, только то, в прибор интегрированы дневные и ночные каналы, астрономический компас, гирокомпас, цифровой магнитный компас, приемник GPS SAASM (помехозащищённый модуль с избирательной доступностью), безопасный для глаз лазерный дальномер, компактный лазерный маркер и открытый интерфейс цифровой связи. Вариант JETS Hammer прошел экспертизу проекта в феврале 2014 года и по данным компании BAE Systems он не только весит вдвое меньше нынешних систем, но и значительно их дешевле. Каждая компания должна поставить для оценки 20 опытных систем.

Лазерный прибор целеуказания AN/PEQ-1C SOFLAM (Special Operations Forces Laser Acquisition Marker), созданный компанией Northrop Grumman, использовался в операциях в Афганистане и Ираке специальными подразделениями, передовыми наблюдателями, наводчиками и корректировщиками огня. Прибор весит 5,2 кг, в него входят лазерный целеуказатель (лазер на иттрий-алюминиевом гранате с неодимом с диодной накачкой) с пассивным охлаждением, способный маркировать цель на дистанции свыше 10 км. Лазер работает на длине волны 1,064 мкм с энергией импульса 80 миллиджоулей и используется не только для целеуказания с программируемыми пользователем кодами частоты повторения импульсов, но также для измерения дальности, в этом режиме его дальность действия составляет 20 км. В приборе имеется разъем RS-422 для обмена информацией с внешними устройствами, дневная оптика с увеличением x10 и полем зрения 5°x4.4°; три планки Пикатинни позволяют устанавливать системы ночного видения. Прибор SOFLAM питается от одного элемента BA 5590. На рынке он больше известен под обозначением Ground Laser Target Designator (наземный лазерный целеуказатель) III или сокращенно GLTD III, представляя собой развитие предыдущей модели GLTD II. Доработки коснулись в основном массы, он стал на 400 граммов легче, при этом характеристики и энергопотребление остались прежними.

В компании BAE Systems много не говорят о приборе Hammer за исключением того, что для повышения точности в него встроен астрономический компас

Прибор AN/PEQ-1C Soflam широко применялся в Ираке и Афганистане

Более крупный лазерный целеуказатель-дальномер Lightweight Laser Designator Rangefinder (LLDR) компании Northrop имеет общую массу 16 кг и состоит из двух основных подсистем: дальномерного модуля Target Locator Module (TLM) массой 5,8 кг и модуля целеуказателя Laser Designator Module (LDM) массой 4,85 кг. Модуль TLM оснащен охлаждаемым тепловизором с матрицей 640x480 пикселей с широким полем зрения 8.2°x6.6° и узким полем зрения 3.5°x2.8°, электронное увеличение позволяет получить поля зрения 0.9°x0.7°. Дневной канал базируется на ПЗС-камере высокого разрешения с широким полем зрения 4.5°x3.8°, узким полем зрения 1.2°x1° и электронным увеличением x2. В состав модуля входят также приемник GPS PLGR (лёгкий высокоточный GPS-приемник), электронный клинометр, а также безопасный для глаз лазерный дальномер Class 1 с максимальной дальностью 20 км. Лазер модуля целеуказателя LDM может обозначать цель на дистанции до 5 км с использованием кодов НАТО Band I и II и A. Прибор имеет разъемы RS-485/RS-232 для передачи данных и RS-170 для передачи видео. Питание осуществляется от элемента BA-5699, аккумулятор BA-5590 используется только для работы модуля TLM.

«Революционное» усовершенствование было реализовано в лазерном дальномере-целеказателе LLDR 2, в котором был оставлен модуль TLM, но при этом добавлен новый модуль с лазером с диодной накачкой DLDM (diode pumped laser module). Этот модуль значительно легче, при тех же самых характеристиках его масса составляет 2,7 кг. Дальнейшее развитие привело к высокоточной системе целеуказания LLDR-2H, состоящей из нового дальномерного модуля TLM-2H массой 6,6 кг и слегка доработанного модуля DLDM массой 2,8 кг; вся система с треногой, аккумулятором и кабелями весит 14,5 кг. Дневной канал TLM-2H базируется на ПЗС-камере высокого разрешения с широким 4°x3° и узким 1°x0.8° полями зрения и электронным увеличением x2; ее дальность распознавания днем составляет более 7 км. Тепловизионный канал имеет широкое поле зрения 8.5°x6.3° и узкое поле зрения 3.7°x2.8°, а также электронное увеличение x2 и x4, что позволяет распознавать транспортные средства ночью на дистанции более 3 км. В состав прибора также входят лазерный дальномер на 20 км, приемник GPS/SAAMS, цифровой магнитный компас и астрономический азимутальный блок высокой точности. При использовании последнего ошибка определения местоположения цели уменьшается до 10 метров на 2,5 км. Дальномер TLM-2H способен поймать пятно целеуказателя на дальности 2 км днем и ночью. Лазерный указатель DLDM обеспечивает дальность целеуказания неподвижных целей днем 5 км и ночью 3 км, движущихся целей днем и ночью 3 км. Питание системы LLDR 2 осуществляется от тех же аккумуляторов BA-5699 и BA-5590, которые обеспечивают 24 часа непрерывной работы.

Лазерный целеуказатель-дальномер LLDR состоит из модуля дальномера и модуля целеуказателя и может подсветить цель на расстоянии 5 км

Лазерный целеуказатель Scarab Tild-A компании L-3 Warrior Systems может подсвечивать цели на дальностях до 5 км

Британский солдат готов произвести целеуказание прибором Thales TYR; на фото прибор установлен на цифровой станции наблюдения GonioLight

Компания L-3 Warrior Systems-Advanced Laser Systems Technologies разработала лазерный целеуказатель Scarab TILD-A с лазером с диодной накачкой, который, имея энергию луча от 80 до 120 миллиджоулей, способен подсвечивать цели на дальности 5 км. Прибор включает целеуказатель, треногу, аккумуляторы и пульт дистанционного управления. Модуль дневной оптики установлен слева, он имеет увеличение x7 и поле зрения 5°, при этом данные о цели накладываются на изображение на дисплее. Совместимый с кодами НАТО Band I и II, целеуказатель Scarab гарантирует 60 минут непрерывного целеуказания от одного аккумулятора. На планку Пикатинни может устанавливаться тепловизор с функцией наблюдения лазерного пятна, добавляя к системе менее одного кг. Это устройство базируется на охлаждаемой матрице 640x480, работающей в средневолновой ИК-области спектра; дальности обнаружения 5 км и распознавания 3 км любой стандартной цели размерами 2,3x2,3 метра составляют 5 км и 3 км соответственно. В конце 2013 года компания Warrior Systems-ALST получила заказ от Южной Кореи начальной стоимостью 30 миллионов долларов, эти целеуказатели предназначены для тамошних ВВС и корпуса морской пехоты.

Французская компания Thales предлагает лазерный целеуказатель Tyr массой 5 кг, который может вырабатывать лазерный импульс с энергией более 70 миллиджоулей. Максимальная дальность действия составляет 20 км, о дальностях же целеуказания нет данных. Дневной канал имеет поле зрения 2.5°x1.9°, визирные нити накладываются на изображение дисплея. Целеуказатель Tyr оборудован планками Пикатинни и может легко взаимодействовать с другими системами разведки, наблюдения и целеуказания от компании Thales. Еще один целеуказатель этой компании LF28A весит чуть больше до 6,5 кг, он обеспечивает дальность целеуказания 10 км. Прибор имеет дневной прицел с увеличением x10 и полем зрения 3°; питается целеуказатель от литиевых или никель-кадмиевых аккумуляторов, вставляемых одним щелчком.

Французская компания CILAS разработала легкий вариант своего наземного лазерного целеуказателя DHY 307. Новый, более компактный прибор получил обозначение DHY 307 LW, он весит в два раза меньше предыдущей модели, всего 4 кг. В целеуказатель встроена камера наблюдения лазерного пятна, он может подключаться к высокоточным дальномерно-угломерным приборам (гониометрам), а также к тепловизорам. Его характеристики даже выше чем у оригинальной модели, дальность целеуказания увеличилась с 5 до 10 км при сохранении энергии импульса лазерного луча 80 миллиджоулей. Целеуказатель может запоминать не только коды НАТО, но также российские и китайские.

Легкий целеуказатель Rattler-G компании Elbit в США известен под обозначением Director-M. Прицеливание осуществляется при помощи дневной оптики, имеющей увеличение x5.5, на OLED-дисплей выводятся коды частоты повторения импульсов, заряд батареи и режимы лазера. Лазерный маркер/целеуказатель имеет энергию импульса 27 миллиджоулей, длительность импульса составляет 15 наносекунд, расходимость пучка менее 0,4 миллирадиана, дальность подсветки цели стандарта НАТО – 3 км, здания – 5 км. Дальность подсветки кодированным лучом составляет 6 км, тогда как дальность указания 20 км. В целеуказатель Rattler-G встроено оптическое прицельное приспособление мощностью 0,8 Вт при длине волны 0,83 мкм и 3 милливатт при длине волны 0,63 мкм. Планка Пикатинни наверху прибора позволяет устанавливать другие оптические системы, которые могут совмещаться с опорным направлением при помощи лазерных указателей. Целеуказатель Rattler-G весит 1,7 кг с аккумуляторами CR123, обеспечивающими время работы 30 минут при стандартной температуре. Прибор Director-M для рынка США сохраняет большую часть характеристик Rattler-G, однако лазерный указчик у него имеет большую мощность 1 Вт при энергии пучка 30 миллиджоулей. Без окуляра длина прибора составляет 165 мм, ширина 178 мм и высота 76 мм.

С целью дальнейшего облегчения нагрузки на солдата компания Elbit Systems разработала целеуказатель в виде пистолета Rattler-H с энергией импульса 30 миллиджоулей и такими же дальностями как у Rattler-G. Прибор не имеет оптического канала, но на направляющую Пикатинни можно установить прицельное приспособление, а в случае дальнего целеуказания интерфейсный разъем позволяет устанавливать прибор на треногу. Ключевым преимуществом целеуказателя Rattler-H является его масса – всего 1,3 кг с батареей CR123.

На совершенно другом уровне находится лазерный портативный целеуказатель-дальномер Portable Lightweight Designator/Rangefinder II или PLDRII массой 6,7 кг. Дальности целеуказания по цели типа танк составляют 5 км и по зданию 10 км, в то время как энергия импульса лазера регулируется от 50 до 70 миллиджоулей. В составе комплекса имеется прицельное приспособление с увеличением x8 и полем зрения 5.6° (камера наблюдения лазерного пятна с полем зрения 2.5°), изображение выводится на 3,5-дюймовый дисплей. В прибор PLDR II встроен приемник GPS, электронный компас и тактический компьютер для расчета координат целей, имеются две планки Пикатинни для установки дополнительных устройств, например тепловизора. Система предназначена для дальнего целеуказания, в ее состав входят панорамная головка и легкая тренога. Несколько стран купили этот целеуказатель, а в 2011 году американским корпусом морской пехоты он был закуплен под обозначением AN/PEQ-17.

Французская компания CILAS разработала легкий наземный лазерный целеуказатель DHY 307 LW массой всего 4 кг

Целеуказатель пистолетного типа Rattler-H массой 1,3 кг компании Elbit способен подсвечивать цели для воздушных платформ

Компания Elbit Systems также разработала лазерный целеуказатель-дальномер Serpent с еще большими дальностями, соответственно 8 км для цели типа танк и 11 км для крупных целей, измерение дальности составляет 20 км при точности 5 метров. Его прицельные характеристики такие же как у прибора PLDR II, но камера наблюдения лазерного пятна идет опционально. Сам целеуказатель весит 4,63 кг, панорамная головка, легкая тренога, аккумулятор и дистанционный переключатель входят в комплект.

Для наведения и целеуказания российская компания Рособоронэкспорт предлагает переносной комплекс средств автоматизированного управления огнём «Малахит», который разделен на три отдельных подсистемы: лазерный целеуказатель-дальномер, цифровая станция, пульт командира с ЭВМ и аппаратурой спутниковой навигации. Данных об энергии лазерного импульса нет, но дальности комплекса вполне удовлетворительные, 7 км для цели типа танк днем и 4 км ночью, 15 км для крупных целей. Вся система довольно тяжелая, для работы днем общая масса с треногой составляет 28,9 кг, при добавлении тепловизионного прицела она увеличивается до 37,6 кг. Позиционирование комплекс «Малахит» осуществляет с использованием космической навигационной системы ГЛОНАСС/GPS.

Измерения

С целью сокращения суммарных погрешностей при подготовке и ведении стрельбы во внимание необходимо принять три основных фактора: местоположение цели и ее размеры, информация о системе вооружении и боеприпасах и, наконец, погрешность определения местоположения огневого подразделения. Измерение является одним из методов, используемых главным образом для повышения точности при определении размеров и местоположения целей. По данным Национального агентства географической разведки измерение координат цели – это «процесс измерения топографического элемента или локации на земле и определение абсолютных широты, долготы и высоты. В процессе целеуказания погрешности, возникшие как в источнике измерений, так и в процессе измерений, должны быть разобраны, поняты и переданы в соответствующие пункты управления. С целью получения координат инструменты измерения могут задействовать множество методик. Они могут включать (но не ограничиваться) прямое чтение стереопар из Базы данных размещения точек привязки DPPDB (Digital Precise Point Database) в режиме стерео или моно, геопозиционирование с множеством изображений или непрямую корреляцию изображений из этой базы данных».

Силы специального назначения США используют на уровне подразделения в качестве программы измерения так называемый Комплект высокоточного удара (Precision Strike Suite), но поскольку он засекречен, то известно о нем немного. Артиллерийские подразделения нижнего эшелона используют такой комплект при определенных условиях, например при использовании сети с секретным межсетевым протоколом. Это позволил сократить время измерений с 15-45 минут в Ираке и Афганистане (когда эти возможности были доступны на уровне корпуса) примерно до 5 минут; в настоящее время артиллерийский дивизион может проводить их самостоятельно. В более высоких эшелонах также доступны подобные возможности, там используют такие системы, как например CGS (Common Geopositioning Services – общие сервисы геопозиционирования) разработки компании BAE Systems (этот модульный комплект программных сервисов способен рассчитать точные, трехмерные координаты), а также программный пакет геопространственной разведки SOCET GXP этой же компании.

Радары

При поиске целей можно обойтись и без глаз, особенно в контексте артиллерийских систем. Радары контрбатарейной борьбы (засечки опорных пунктов артиллерии) в этом случае являются основными средствами. Особенно хорошо заметна их роль при защите собственных сил, где они предупреждают подразделения и позволяют своим средствам воздействия реагировать почти в реальном времени; кроме того, они могут предоставлять корректировочные данные для своей и союзной артиллерии.

На вооружении американской армии уже несколько лет стоит радиолокационная станция AN/TPQ-36 Firefinder. Изначально разработанная компанией Hughes (теперь часть Raytheon), эта система в настоящее время производится консорциумом Thales-Raytheon-Systems. Радар устанавливается на прицепе, буксируемом бронеавтомобилем Humvee, который также возит пункт оперативного управления. Второй бронеавтомобиль Humvee перевозит генератор и буксирует запасной генератор, тогда как третья машина в составе подразделения перевозит необходимые грузы и выполняет разведывательные функции. Радар Firefinder может отслеживать одновременно до 10 целей с дальностями 18 км для минометов, 14,5 км для артиллерийских орудий и 24 км для ракетных установок. Самый последний вариант (V)10 оснащен новым процессором, который сокращает число плат с девяти до трех и обеспечивает неограниченный потенциал для дальнейших модернизаций. Такой же процессор входит в состав радара AN/TPQ-37. Этот радар большего радиуса действия устанавливается на прицепе, буксируемом 2,5-тонным грузовиком. Его последняя версия (V)9 (также известная под обозначением RMI) отличается полностью переделанным трансмиттером с 12 усилителями мощности с воздушным охлаждением, высокомощным радиочастотным сумматором и полностью автоматическим блоком управления трансмиттером. Вместе с новым вариантом на вооружение поступил новый пункт управления на базе автомобиля Humvee с двумя рабочими местами.

Первоначально известный под обозначением EQ-36 (E значит улучшенный), радар контрбатарейной борьбы AN/TPQ-53 (коротко Q-53) производства компании Lockheed Martin был разработан в 2007 году в сотрудничестве с фирмой SRC и затем быстро развернут в нижних эшелонах для защиты своих подразделений. Американская армия на сегодняшний день приобрела 84 таких радара, Сингапур в свою очередь купил шесть таких систем. Радар Q-53 может работать в режиме 360° или 90°; первый режим позволяет обнаруживать ракеты, артиллерийские снаряды и миномётные мины на дальностях около 20 км. В режиме 90° он может определять огневые позиции ракетных установок на дальности до 60 км, артиллерийских орудий на дальности 34 км и минометов на дальности 20 км. Радар Q-53 устанавливается на 5-тонный грузовик FMTV (который буксирует за собой прицеп с генератором), второй грузовик перевозит пункт управления и запасной генератор. Для обслуживания этой системы требуется всего четыре человека по сравнению с шестью для радара Q-36 и 12 для радара Q-37.

Войскам специальных операций США также был необходим радар контрбатарейной борьбы, предпочтительно совместимый с десантными операциями. Начав с радара AN/TPQ-48, компания SRCTec разработала более надежный и прочный вариант AN/TPQ-49, базирующийся на невращающейся антенне с электронным управлением луча диаметром 1,25 метра, которую можно установить на треногу или вышку. При обнаружении приближающегося снаряда выдается предупреждение, а сразу после сбора достаточного объема данных, позволяющих установить огневую позицию, они отправляются в пункт управления.

Более тяжелый вариант AN/TPQ-50 также производства компании SRCTec устанавливается на автомобиль Humvee. Он сохраняет те же дальности, что и предыдущий радар, но имеет повышенную точность, ошибка засечки места выстрела составляет 50 метров на 10 км, по сравнению с 75 метрами на 5 км у радара Q-49. Радар Q-50 был развернут в рамках приоритетной программы вооруженных сил США в качестве промежуточного решения до появления более крупных радаров.

Компания в настоящее время предлагает свой многофункциональный радар AESA 50 с активной фазированной антенной решеткой, состоящей из более чем 100 приемо-передающих модулей. Совместно с Lockheed Martin компания SRC разработала также радар Multi Mission Radar (MMR), который в настоящее время находится на этапе разработки. Радара сканирует в секторе ±45° по азимуту и в секторе ±30° по углу места, при этом его антенна вращается со скоростью 30 оборотов в минуту. Этот радар может использоваться для наблюдения за воздушным пространством и контроля воздушного движения, управления огнем, а также целеуказания средств артиллерии противника. При выполнении последней из перечисленных задач антенна неподвижна, она закрывает сектор 90° и может отслеживать до 100 снарядов одновременно, обеспечивая при этом определение координат источника выстрела с точностью 30 метров или 0,3% от дальности. Радар можно легко устанавливать на машины класса Humvee.

Радары Q-53 и Q-50 станут частью программ армии, запланированных на 2014-2018 годы, реализация которых позволит улучшить защиту собственных сил.

В конце 2014 года корпус морской пехоты США выдал компании Northrop Grumman контракт стоимостью 207 миллионов долларов на начальное производство наземного радара AN/TPS-80 Ground/Air Task Oriented Radar (G/ATOR). Новый радар имеет антенну с электронным сканированием луча, базирующуюся на приемо-передающих модулях на нитриде галлия. Этот трехкоординатный радар, работающий в S-диапазоне (частоты от 1,55 до 5,20 Мгц), позволит корпусу морской пехоты получить многофункциональное средство, поскольку он сможет вести воздушное наблюдение, осуществлять контроль воздушного движения и определять координаты огневых позиций; в запланированное время он заменит собой сразу три радара и функциональность двух устаревших моделей, одна из которых радиолокационная станция обнаружения артиллерийских позиций AN/TPQ-36/37, а другая радар противовоздушной обороны. Корпус планирует использовать его в трех задачах: радар наблюдения/противовоздушной обороны ближнего действия, радар контрбатарейной борьбы и радар управления воздушным движениям в аэропортах, расположенных в дислоцированных за рубежом контингентах. Радар состоит из трех основных подсистем: сам радар на прицепе, буксируемом грузовиком MTVR, система энергоснабжения на грузовике, коммуникационное оборудование на бронеавтомобиле M1151A1 Humvee. Контрактом от 2014 года предусматривается поставка 4 систем в 2016-2017 годы. После нескольких контрактов на установочные партии радаров, планируется начать полномасштабное производство систем примерно в 2020 году.

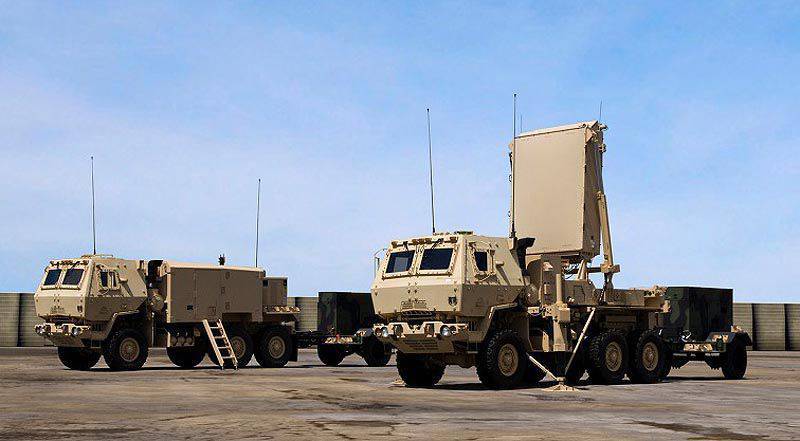

Радар контрбатарейной борьбы AN/TPQ-53 был разработан в 2000-х годах компанией Lockheed Martin и состоит на вооружении американской и сингапурской армий

Радар засечки опорных пунктов минометов AN/TPQ-48(49), базирующийся на невращающейся антенне, разработан компанией SRC для сил специальных операций США

Радар AN/TPQ-50 установлен на автомобиль Humvee; этот радар в основном используется в качестве промежуточного решения до появления более крупных радаров

Многофункциональный радар Multi Mission Radar, разрабатываемый компаниями SRC и Lockheed Martin, находится на этапе прототипа, он предназначен для противовоздушной обороны, контрбатарейной борьбы и контроля воздушного движения

На противоположном берегу океана большой популярностью пользуется радар контрбатарейной борьбы Arthur компании Saab . На него получены заказы из не менее чем десятка стран, включая Чешскую республику, Грецию, Италию, Норвегию, Южную Корею, Испанию, Швецию и Великобританию, в которых развернута большая часть систем. Радар может устанавливаться на различные транспортные средства. Например, Швеция и Норвегия устанавливают его на сочлененный вездеход BV-206, другие страны выбрали защищенный вариант на базе пятитонного грузовика. Подготовка радара к работе занимает менее двух минут, к тому же он продемонстрировал хорошую эксплуатационную готовность на уровне 99,9%. Антенна состоит из 48 отдельных гребенчатых волноводов, что гарантирует избыточность при попадании снаряда или осколка.

Еще одна система из Европы в этой категории, хотя и более крупная, радар контрбатарейной борьбы Cobra (Counter Battery Radar), разработанный в конце 90-х годов консорциумом компаний Airbus Defense & Space, Lockheed Martin и Thales. Радар устанавливается на грузовой платформе 8x8, в его состав входят антенна с активной фазированной решёткой с 2780 приемо-передающими модулями, электроника, энергоагрегат и пункт контроля и управления. Антенна может сканировать в секторе до 270°, менее чем за две минуты она захватывает до 240 выстрелов. Обслуживаемая расчетом всего из двух человек, система развертывается менее чем за 10 минут; она может работать автономно или в одной сети с другими системами и пунктами управления.

Радар контрбатарейной борьбы Cobra

Радар контрбатарейной борьбы Saab Arthur состоит на вооружении многих стран, где устанавливается на различные платформы, например сочлененный бронетранспортер BV206 (на фото)

Экран радара Arthur во время выполнения минометных стрельб. В оборонительном режиме радар отслеживает летящие снаряды и точно вычисляет огневую позицию

Многофункциональный радар ELM-2084 компании IAI Elta, работающий в S-диапазоне, может использоваться для воздушного наблюдения, контроля воздушного движения и определения координат огневых позиций

Израильская компания IAI Elta разработала высокомобильный доплеровский радар ELM-2138M Green Rock. Он может использоваться для задач противовоздушной обороны и засечки опорных пунктов артиллерии. Две его антенны с фазированной решеткой, сканирующие по азимуту и углу места 90°, могут устанавливаться на очень небольшие платформы, например квадроциклы. Заявленная дальность радара составляет 10 км.

Компания IAI Elta также разработала многофункциональный радар ELM-2084, который может использоваться для локализации артиллерии и наблюдения за воздушным пространством. Радар отличается плоской антенной с электронным сканированием, в режиме поиска целей он работает в фиксированном положении, сканируя 120° по азимуту и 50° по углу места на дальность около 100 км. Точность радара составляет 0,25% от дальности, каждую минуту он может захватывать до 200 целей.

За пределами западного мира возьмем в качестве примера китайский радар 704-1, имеющий максимальную дальность действия 20 км для 155-мм артиллерии и точность 10 метров до дальности 10 км и 0,35% дальности больших дистанций. Антенна с электронным сканированием луча сканирует в секторе ±45° по азимуту и 6° по углу места, также антенна может вращаться в секторе ±110° с углами места –5°/+12°. На одном грузовике 4x4 устанавливаются антенна-приемник массой 1,8 тонны и энергоагрегат массой 1,1 тонны, второй такой же грузовик перевозит станцию управления массой 4,56 тонны.

На этом позвольте цикл статей "Обзор артиллерии" завершить.

Использованы материалы:
www.armada.ch
www.baesystems.com
www.saabgroup.com
www.elbitsystems.com
www.northropgrumman.com
www.flir.com
www.sagem.com
www.raytheon.com
www.otomelara.it
www.nexter-group.fr
www.kbptula.ru
www.atk.com
www.norinco.com
www.yugoimport.com
www.nammo.com
www.rheinmetall.com
www.kotadef.sk
www.excaliburarmy.com
www.denel.co.za
www.hsw.pl
www.mandusgroup.com
www.kaddb.com
www.kmweg.com
www.gdels.com
www.mkek.gov.tr
www.samsungtechwin.com
www.fnss.com.tr
www.stengg.com
www.cdbtitan.ru
www.army-armee.forces.gc.ca
www.thalesgroup.com
www.ruag.com
www.patria.fi
www.lockheedmartin.com
www.imi-israel.com
www.roketsan.com.tr
www.roe.ru
www.avibras.com.br
www.aalan.hr
www.wikipedia.org
ru.wikipedia.org

Ctrl Enter

Заметили ошЫ бку Выделите текст и нажмите Ctrl+Enter
