Перстень-бесствольный револьвер типа "Pepper-box" "Femme Fatale" ("Роковая Женщина") , середина 19-го века (пример ношения) :
Дошедшие до нас образцы этого «пальцевого оружия» (датированные приблизительно 1860-1870 годами) используют в качестве боеприпаса шпилечные патроны типа «Лефоше». Это были, по сути, первые металлические унитарные патроны, которые изобрел оружейник Казимир Лефоше (Франция). Сам по себе револьвер-перстень внешне выглядел как массивная печатка, к которой специальным винтом-осью прикреплялся 6-ти или 5-тизарядный револьверный барабан. Для осуществления процесса заряжания, этот барабан вывинчивался из кольца (специально для этой процедуры в комплекте с «перстнем» шла плоская отвертка). В известных нам образцах этого оружия револьверный барабан был изготовлен из стали, а само кольцо - из посеребренного железа или же - бронзы (так же использовался сплав "Нейзильбер" ) . Выстрелы производились непосредственно из каморы, т.е. перстни-револьверы смело можно отнести к классу так называемого бесствольного оружия. От случайного удара шпильки патронов «лефорше» защищались специальным пояском, смонтированном в нижней части барабана. Для произведения следующего выстрела барабан поворачивался вручную за специальные насечки в верхней части. Роль фиксатора выполняла пластинчатая пружина, сбоку привинченная к кольцу, которая западала в особую выемку на барабанном пояске. На специальной оси к перстню крепился обтекаемой формы открытый курок. Головка курка слегка выступала для более удобного его взведения над верхней частью барабана. Перед выстрелом требовалось отвести курок назад, а под его взвод «задвинуть» особую планку-спуск, которая проходила под барабаном горизонтально. После этих действий спуск и курок занимали легко определяемое на ощупь положение. После легкого нажатия-поворота спуска следовал выстрел. Поскольку в револьверном барабане отсутствовал храповый механизм, то он (барабан) мог повернуться в любую сторону, и владельцу «боевого украшения» требовалось запоминать порядок своих действий, чтобы под курок не стала пустая камора.
Как это работает (анимация) :
Отсутствие хотя какого-то предохранителя и легкий спуск делали ношение перстня-револьвера во взведенном состоянии достаточно опасным, да и установленный на кольце барабан был достаточно непрактичным для ношения. Поэтому предполагалось, что все манипуляции по превращению кольца в оружие будут осуществляться непосредственно перед самим выстрелом. Естественно, что при таких условиях о «внезапном» применение перстня-револьвера не могла быть и речи. Что касается калибра патронов, то он был просто миниатюрным: 6-зарядный перстень-револьвер «Маленький защитник» («Le Petit Protector») был рассчитан по патрон калибра 2-мм, а в перстне «Роковая Женщина» («Femme Fatale») использовались 1,53-мм патроны (.06). Патроны таких малых калибров явно не годились для самозащиты. Единственное, на что мог рассчитывать владелец подобного оружия - внезапность и точность выстрела, при которых нападающий просто-напросто впадет в ступор… Однако даже психологический эффект от перстня-револьвера явно был слабоват, поэтому это оружие сохранилось в нашей памяти лишь, как забавная вещица и пример разработки, абсолютно неприспособленной к жизненным реалиям. Естественно, что о применении перстней-револьверов нет никаких свидетельств - это было сугубо гражданское «оружие».
«Роковая Женщина» («Femme Fatale») :
«Маленький Защитник» («Le Petit Protector») :
Посмотреть в подробностях:
Шпилечные патроны к "Маленькому Защитнику" :
Ещё варианты:
Современная поделка от американской фирмы
На фотографии справа изображены револьверы Colt-Patterson 5-th model (слева) и Smith & Wesson model 610 (справа).
Тернистый путь Его Величества Револьвера от кремневых и фитильных замков XVI века до новейших высокотехнологичных шедевров XXI века, способных на 100 метров первой пулей свалить слона при совершенных линиях внешнего облика.
Само слово «револьвер» произошло от латинского слова revolvere, которое переводится «вращаться», причина такого понятия - барабан, основная отличительная часть револьвера. Отечественный ГОСТ по определениям стрелкового оружия гласит, что револьвер - это разновидность пистолета, имеющая барабан. В конце XIX века это определение не вызвало бы вопросов, но сегодня пистолет и револьвер - понятия разные, специалист никогда не назовет револьвер пистолетом, хотя по сути так оно и есть, разновидность пистолета, имеющая барабан. Но времена меняются и эти перемены вносят свои поправки в понятия и определения вещей, хоть и неофициальные, называть револьвер пистолетом на сегодняшний день некорректно, не смотря на то, что так написано в ГОСТе.
Рождение револьвера.
Первые револьверы появились на свет еще в XVI веке. Это было очень ненадежное и опасное в обращении оружие, так как воспламенение пороха в каморе барабана происходило путем от работы кремневого или фитильного замка. Такой принцип заставлял перед каждым выстрелом насыпать на полку порох, который после возгорания от искры кремня или от тлеющего фитиля инициировал основной заряд в каморе барабана. Такая система была опасна тем, что от искры и горящие частицы пороха с полки могли воспламенить не только тот заряд, который находился в нужной каморе барабана, но и заряды в соседних каморах. Также при выстреле, когда пуля проходит щель между барабаном и стволом, горящие крошки пороха запросто попадали в соседние каморы спереди, на пули, а между пулей и стенками камор часто оказывались крупинки пороха, которые воспламенялись при попадании горящего пороха в эту камору из щели между каморой выстрелившего заряда и стволом. В результате воспламенения крупиц пороха, тех, что застревали между пулей и каморой нетронутого заряда, воспламенялся и весь заряд, соответственно пуля летела, разумеется, не в ствол, а мимо него, что приводило к выходу оружия из строя, иногда сопровождаемое травмированием стрелка. Проще говоря, происходил двойной выстрел, с двух камор барабана одновременно.
Подобные револьверы в те времена были очень дороги в производстве, после отстрела всего барабана его заряжание занимало нереально много времени для боя, плюс ко всему вышеперечисленные недостатки. В итоге становится ясно, почему такие револьверы практически никем не применялись, ни армия, ни силы правопорядка, ни граждане в этом оружии заинтересованы не были.
Первый револьвер с кремневым замком, который являлся более-менее дееспособным, был сконструирован американским оружейником Артемасом Уиллером в 1818 году. Но обстоятельства сложились так, что этот конструктор получил патент на изобретение у себя на родине, в Северной Америке, а в то время гораздо более значимыми были европейские патенты, особенно британские. Сам конструктор в Англию не поплыл, вместо него со всей необходимой документацией туда выдвинулся его товарищ, коллега и земляк по фамилии Коллиер. Этот человек зарегистрировал патент на свое имя, внеся в конструкцию некоторые изменения, несколько улучшив ее. После получения патента Коллиер сразу приступил к производству оружия этой системы прямо там, в Англии, не возвращаясь в Америку. На быстро организованной фабрике Коллиер производил и револьвер конструкции Уиллера, и барабанное ружье такого же принципа действия. Основным преимуществом револьвера, в сравнении с предшествующими разработками, было исключения прорыва пороховых газов в щель между каморой барабана и стволом. Это было достигнуто путем движения барабана под действием пружины вперед во время выстрела, при этом движении камора надевалась на выступающую коническую часть ствола. Этот принцип впоследствии лег в основу многих револьверных конструкций, в том числе капсюльных револьверов Кольт и более поздний револьвер системы Нагана. С Наганом получилось так, что многие непосвященные люди считают, что такая система надевания каморы барабана на казенную часть ствола была конструкторской фишкой, придуманной именно Наганом. Неудивительно, по отношению к такому легендарному оружию почти всегда среди людей ходит масса баек и заблуждений. Но вернемся к тому кремневому револьверу. Мир узнал это оружие под наименованием «револьвер Коллиера».
Револьвер Коллиера с кремневым замком.
Но распространения этот револьвер не получил, все-таки в то время не было возможности делать такое оружие с оптимальными затратами, а также в револьвере Коллиера присутствовали все те недостатки, перечисленные в отношении кремневых револьверов, за исключением проблемы прорыва пороховых газов между барабаном и казенником ствола. Револьверы опять остались не у дел.
Второй виток эволюции - капсюль.
Все изменилось с появлением капсюля, что было, безусловно, одним из важнейших прорывов в оружейном деле. Капсюль был создан в Англии, оружейником Дж. Эггом задолго до появления первого капсюльного револьвера, в 1818 году, в то время как первый капсюльный револьвер был сконструирован в 1835 году. По иронии судьбы год создания первого капсюля совпал с годом создания первого кремневого револьвера американцем Уиллером, в котором барабан надвигался при выстреле на ствол. С распространением капсюля закончилась эпоха кремневого оружия, и появилась возможность повысить скорострельность. Вещество, предназначенное при своем возгорании обеспечивать воспламенение основного заряда, запрессовывалось в медный или латунный колпачок - капсюль, надевавшийся на полую трубку, ввинченную в казенную часть оружия. После удара курка капсюль воспламенялся, пламя по трубке попадало в казенник ствола и инициировало основной заряд. В отличии от предыдущих оружейных систем, капсюльные конструкции не зависели от погоды, осечки свелись к минимуму. Но оружие заряжалось, как и прежде, через дульную часть, порох и пуля существовали отдельно, хотя с изобретением капсюля появления унитарных патронов было делом времени.
Первый в мире патент на изобретение капсюльного револьвера был получен молодым и никому не известным конструктором-оружейником Сэмюелем Кольтом в 1835 году, что стало первым шагом молодого Сэма к всемирной славе. Новый револьвер получил название Colt-Paterson (Кольт-Патерсон), Патерсон - это город, где была расположена фабрика, на которой в 1836 году началось производство данного револьвера. Барабан револьвера Кольт-Патерсон вмещал 5 зарядов калибра.36 - .38 (9 мм), при длине ствола 190 мм и общей длине 349 мм. Масса незаряженного револьвера составляла 1,2 кг. На тыльной стороне каждой каморы барабана револьвера были установлены трубки, на которые надевались капсюли. Ударно-спусковой механизм был одинарного действия, для выстрела требовалось каждый раз взводить вручную курок, после чего нажимать на спусковой крючок. При нажатии на спуск курок срывался со взвода под действием боевой пружины и бил по капсюлю, от чего капсюль детонирует и воспламеняет пороховой заряд в каморе барабана посредством передачи пламени через канал трубки в камору. Происходит выстрел.
В 1839 году была проведена модернизация револьвера, которая сделала процесс заряжания более простым, быстрым и качественным. Оружие получило рычаг для запрессовки пуль в барабан. Рычаг располагался под стволом на шарнире. После заряда каморы барабана порохом и пулей, камора подводилась в нижнюю точку, после чего рычаг опускался рукой вниз и поворачиваясь на оси толкал в камору барабана рабочий стержень, который запрессовывал пулю в камору барабана. От этого выстрел был более эффективным, в каморе создавалось более высокое давление, чем при установке пули шомполом, потому что рычаг позволял оказывать более сильное давление, можно было заряжать пули чуть большего диаметра, тогда запрессовка была внатяг. Шомполом так зарядить оружие было затруднительно.
Капсюльный револьвер Colt - Paterson Texas образца 1936 года (снизу) и два револьвера Colt - Paterson образца 1839 года с рычагами для запрессовки пуль в барабан.
Было несколько неудачных попыток создания револьвера Кольт по этой схеме, но спросом он не пользовался, Сэмюель Кольт был на грани разорения практически сразу после начала производства Кольта-Патерсона. Затем одна из промежуточных моделей была заказана довольно крупной партией, это спасло фирму от разорения. И в скором времени, в 1851 году, наконец-то была создана очень успешная модель капсюльного револьвера на базе Патерсона - Colt model 1851 Navy (Кольт модель 1851 «Морской»). У данной модели сохранился прежний 38-й калибр (9 мм), но барабан вмещал уже 6 зарядов. Общая длина оружия стала меньше - 328 мм, но длина ствола сохранилась - 190 мм. За счет уменьшения габаритов снизился и вес, не заряженный Colt Navy 1851 имел массу 1,1 кг. В стволе новой модели имелось 7 левосторонних нарезов, шаг которых изменялся по мере продвижения пули по каналу ствола, нарезы от казенной до дульной части становились круче. Пуля разгонялась в этом стволе до 220-ти м/с. Принцип устройства ударно-спускового механизма остался одинарного действия (Single-Action).
Эта модель Кольта производилась более 20-ти лет, пользуясь все возрастающим спросом. Популярность капсюльных револьверов Кольта была настолько велика, что даже в наше время к ним сохранился повышенный интерес, это оружие выпускается и сейчас, некоторые оружейные фирмы и сегодня делают реплики капсюльных револьверов Кольта.
Капсюльный револьвер Colt model 1851 Navy , сохранившийся в идеальном состоянии со времен войны американцев с Мексикой в XIX веке.
Тот же Colt model 1851 Navy в состоянии неполной разборки.
Богато украшенный, эксклюзивный капсюльный Colt model 1851 Navy .
Третий этап эволюции - унитарный патрон с металлической гильзой. Появление первых шпилечных револьверных унитарных патронов, которые повлекли за собой появление современных унитарных патронов для револьверов. Толчок к тому, что мы имеем честь видеть сейчас.
Новый виток развития револьверов произошел с появлением унитарного патрона. Унитарный патрон - это когда все компоненты заряда соединены в единое целое. То есть инициирующий заряд (пистон или капсюль), основной пороховой заряд и пуля объединены общим корпусом (гильзой). Первый в мире унитарный патрон был создан еще в 1827 году германским специалистом Н. Дрейзе. Но патрон Дрейзе мало напоминал тот унитарный патрон, который мы видим сегодня, но гораздо больше напоминал патрон, чем отдельно заряжаемые пуля и порох, воспламеняемый отдельно стоящим капсюлем, как это было до унитарного патрона в капсюльных револьверах. Этот патрон предназначался для длинноствольного оружия, в револьверах он не использовался. Но сама идея унитарного патрона была реализована, воплощена в изделие. То есть до появления унитарного патрона для револьвера осталось только ожидать того момента, когда кто-нибудь догадается применить в качестве гильзы не бумагу, а металл.
Первый в мире унитарный патрон конструкции Дрейзе. Слева - схема устройства патрона, справа - фотография патрона. На схеме буквой W обозначен шпигель, представляющий собой подобие контейнера для пули, в тыльной части которого находится пистон, инициирующий заряд, обозначенный буквой С. Пороховой заряд расположен позади пистона, то есть игольчатый ударник пробивает сначала бумажную основу задней части патрона, потом пробивает пороховой заряд и сквозь порох проходит до пистона и накалывает его, после чего происходит воспламенение пистона, и, соответственно, пороха.
В 1852 году французский оружейный конструктор Лефоше (Lefaucheux) создал прославивший его унитарный шпилечный револьверный патрон в металлической гильзе. Патрон представлял собой медную гильзу, на донце которой изнутри закреплен капсюль, в стенке гильзы сбоку от капсюля делалось отверстие, в которое устанавливалась острая шпилька (отсюда название - шпилечный патрон). Эта шпилька своим острым концом упирается в капсюль, а противоположный конец находится снаружи гильзы. Перед капсюлем в гильзе находится основной пороховой заряд, перед порохом завальцована пуля.
Шпилечный патрон конструкции Лефоше. На картинке слева направо:
Гильза шпилечного револьверного патрона Лефоше калибра 12х15 мм производства фирмы «Селье и Белло», сделанные в Праге в начале XIX века. Шпилька отсутствует, но видно отверстие для нее. Снизу такой патрон в разрезе. Видно шпильку, упертую своим острым кончиком в капсюль, который она разбивает, полость для порохового заряда и пулю.
Гильза шпилечного револьверного патрона Лефоше калибра 7 мм. Клеймение гласит «Русский ПФ». Видно торчащую из гильзы шпильку.
Схематический рисунок револьверного шпилечного патрона Лефоше.
В 1853 году мир увидел первый шпилечный револьвер системы Лефоше, в котором использовался созданный годом ранее патрон. Это был первый револьвер, в котором использовался унитарный патрон с металлической гильзой. Барабан данного револьвера вмещал 6 шпилечных патронов, расположенных таким образом, что торчащая из каждой гильзы шпилька при совмещении соответствующей каморы барабана со стволом оказывается под ударом курка. То есть при нажатии на спусковой крючок курок бьет по верхнему торцу шпильки, шпилька, в свою очередь, передает удар своим острым концом капсюлю, от чего последний взрывается, воспламеняя порох. Затем пороховые газы выталкивают пулю из гильзы и дальше разгоняют ее при прохождении переднего участка каморы барабана и продолжают разгонять при закручивании пули по нарезам ствола. Использование принципиально нового подхода к боеприпасу для револьвера, прославившего великого француза, не было единственным новшеством в этом револьвере. В оружии был применен самовзводный ударно-спусковой механизм двойного действия, то есть из револьвера можно было стрелять не только после ручного взведения курка, но и самовзводом, просто нажимая на спусковой крючок. Этот самовзводный принцип работы УСМ был изобретен тоже во Франции, незадолго до разработки револьвера Лефоше. Запатентовал это изобретение французский оружейник Шенэ, в 1853 году.
Шпилечный револьвер системы Лефоше, первая модификация.
Теперь о недостатках шпилечных патронов и оружия, в котором они применялись. Обращаться со шпилечными патронами и с заряженными ими револьверами следовало осторожно, чтобы случайно не толкнуть выступающую наружу шпильку, потому что от неосторожного движения мог произойти самопроизвольный выстрел, ведь шпилька постоянно находилась в боевой готовности, острием на капсюле. Помимо этого, пороховые газы иногда прорывались в лицо стрелку, гильзы было трудно извлекать, особенно если их раздувало. В общем, шпилечные системы вынуждены были отступить.
Унитарные револьверные патроны центрального и бокового боя. Надежность и эффективность револьвера стремительно повышается.
В 1878 году бельгийский фабрикант Эмиль Наган изготовил первый сконструированный им удачный револьвер, патроны для револьвера были унитарные, с дымным порохом и с капсюлем на донце гильзы, капсюль разбивался бойком, как на современных револьверах. Этот револьвер калибра 9,4 мм был поставлен на вооружение армии Бельгии.
Револьвер системы Нагана образца 1878 года, «Бельгийская» модель.
После этого револьверы системы Нагана неоднократно модернизировались, появлялись новые модели, которыми вооружались правоохранительные органы и армии разных стран. В 1886 году была создана модель под патроны, снаряжавшиеся бездымным порохом, калибра 7,5 мм. Револьвер стал более простым и надежным, повысилась кучность стрельбы. В дальнейшем популярность оружия росла в геометрической прогрессии и в 1892 году была разработана конструкция с исключением прорыва пороховых газов, в которой при выстреле камора барабана надвигалась на ствол, а специально сделанный для этого револьвера патрон с бездымным порохом усиливал обтюрацию. Данный патрон представлял собой длинную гильзу, пуля располагалась внутри, а дульце гильзы было заужено на кончике.
Патроны, используемые в револьверах системы Нагана, в моделях начиная с 1893 года. Слева первый вариант патрона, с зауженным цилиндрическим дульцем гильзы, справа более поздний вариант, с плавным сужением гильзы.
В момент взвода курка при самовзводной стрельбе или при ручном взводе камора барабана надвигалась на ствол, а суженное дельце гильзы входило в канал ствола. Поэтому обтюрация стала на порядок выше, чем во всех предыдущих разновидностей револьверов. Все эти конструкторские решения были воплощены в модели револьвера Наган образца 1895 года. Новый образец впитал и те элементы конструкции, которые бвли характерны и для всех предыдущих основных моделей Наганов. Среди них можно выделить цельную рамку, самовзводный УСМ, через полый центр оси семизарядного барабана проходил шомпол, служивший для чистки оружия и для экстрагирования гильз. Экстрагирование осуществлялось следующим образом: шомпол-экстрактор располагался в держателе, который был шарнирно закреплен на стволе, шомпол извлекался из оси барабана, проворачивался на держателе, в результате чего оказывался напротив каморы барабана, находящейся на тот момент справа. Затем откидывалась вниз дверца, закрывающая правую сторону заднего торца барабана, от чего открывалось донце гильзы расположенного в каморе патрона. Потом, путем нажатия на торец головки шомпола, можно было его кончиком выталкивать стреляную гильзу или целый патрон из барабана. Заряжание револьвера также осуществлялось по одному патрону, через доступную камору после открытия крышки барабана. В модели 1895 года все это сделал брат Эмиля Нагана - Леон Наган, так как Эмиль к этому моменту уже практически ослеп. Наган образца 1895 года был оценен военными по достоинству - за безотказность, терпимость к пыли и грязи, а также за точность и силу боя.
Револьвер системы Нагана образца 1895 года, модель одной из первых серий, производства 1898 года.
Итак, в 1895 году Леон Наган разработал улучшенный образец с самовзводным ударно-спусковым механизмом двойного действия, улучшенной обтюрацией и монолитной рамкой, который прославил оружейника на весь мир. Этот револьвер использовался во всем мире, в том числе и в России. Производство российского Нагана было налажено на Тульском Императорском заводе, были так называемые «офицерские» револьверы с самовзводным ударно-спусковым механизмом и «солдатские», у которых перед каждым выстрелом нужно было взводить курок, самовзвод был сознательно блокирован в целях экономии боеприпасов. Наган образца 1895 года калибра 7,62 мм очень широко применялся в обеих Мировых Войнах и состоял на вооружении многих армий до середины XX века, а кое-где и позже. Пожалуй, Наган 1895 года был и есть самым известным в мире револьвером, многие даже путают эти понятия, «револьвер» и «Наган».
Револьверные патроны бокового боя особой популярности не получили. Патроны такого принципа как в револьверах, так и в любом другом нарезном огнестрельном оружии не возымели успеха. Единственным реально распространенным и всюду применяемым патроном бокового боя стал патрон.22 LR (Long Rifle) калибра 5,6 мм. Патрон имеет тонкостенную металлическую гильзу, безоболочечную свинцовую пулю самых разных конструкций (порой с покрытием, порой даже с оболочкой) и небольшой пороховой заряд. Основные параметры, по которым можно определить данный патрон - дозвуковая начальная скорость (в большинстве случаев), очень малая энергетика и короткая дистанция эффективного прицельного выстрела. В настоящее время чаще всего используется в спортивных целевых винтовках и пистолетах, в револьверах применяется редко.
Три различных патрона.22 LR (калибр 5,6 мм).
Револьвер. День сегодняшний.
Со временем стали появляться самые разные револьверы, механизмы экстракции гильз и перезарядки предлагались какие угодно, наиболее жизнеспособными оказались варианты с откидывающимся в сторону барабаном (такая конструкция была и у Нагана, модель 1910 года) и варианты с откидывающейся вниз верхней частью рамки. Существовали даже револьверы с автоматикой, в которых использовалась энергия сгорания пороховых газов для отката назад верхней части рамки, примером такой конструкции может служить британский револьвер Webley Fosbery образца 1896 года.
В настоящий момент наиболее популярные конструкции револьверов представляют собой оружие с самовзводным УСМ двойного действия, с откидывающимся на левую сторону барабаном, по центру которого расположен экстрактор, при нажатии на который из барабана выдвигаются все гильзы одновременно. В некоторых современных моделях предусмотрен такой механизм, когда при экстракции выдвигаются только стреляные гильзы, а неиспользованные патроны остаются на месте, в каморах барабана. Многие револьверы делаются в мощных калибрах, .357 Магнум и.44 Магнум. Револьверные патроны, как правило, имеют гильзы с закраиной, чтобы эта самая закраина удерживала патрон в барабане, чтобы патрон не проваливался. Но возможно и использование пистолетных патронов, без закраины. В этом случае применяются держатели, которые выглядят как пластины в форме двух полумесяцев с полумесяцами для каждого патрона. Такой держатель зацепляет с двух сторон пистолетные патроны, входя своими скругленными частями в канавки гильз. То есть патроны без закраин удерживаются этой деталью в барабане, без смещения.
Также за последнее время появилось немало револьверов под сверхмощные патроны, но это скорее рекорды, чем обыденность. Среди таких монструозных моделей приведу самого злого монстра, который порой кусает не только цель, но и стрелка. Отдача у данного оружия настолько сильна, что даже сильный человек может получить спицей курка или рамкой по лбу.
Самый мощный в мире револьвер Pfeifer Zeliska в калибре.600 Нитро Экспресс. Калибр винтовочный, так называемый «африканский», рассчитанный для штуцеров и болтовых винтовок, предназначенных для охоты на слонов, буйволов и прочих представителей «Большой Пятерки», проживающей в Африке.
Наиболее распространенными вариантами современных револьверов являются конструкции в калибрах.357 Магнум и.44 Магнум. Все без исключения мировые гиганты - оружейные производители, в линейке который имеются револьверы, создали это оружие в тех двух калибрах усиленного заряда пороха, магическое слово «Магнум» никогда ранее, и сейчас тоже не обозначает марку оружия, вопреки утверждениям многих интересующихся дилетантов. Магнум, в разрезе нашей темы - это просто патрон усиленной мощности, как и во всех остальных случаях. Многие считают идеальным калибром револьвера - .357 Магнум. Дело личное, но такое утверждение, на мой взгляд, очень верное, если не единственно верное. Стреляя из револьвера калибра.357 Магнум вы имеете очень мощное короткоствольное оружие, которое, к тому же, вполне управляемо, то есть отдача патрона большой мощности терпима, можно попадать в цель без настрела в тысячи патронов из данного револьвера. Отдача нормальная. Можно стрелять и попадать, можно быстро возвращать оружие на линию прицеливания и стрелять повторно. И мощь патрона очень даже на уровне. А вот.44 Магнум - это уже намного сложнее, во-первых, номинальный калибр намного больше, во-вторых пороховой заряд значительно больше. То есть оружием под этот калибр управлять значительно сложнее. Еще один плюс 357-го в том, что в тот же барабан можно заряжать патроны.38 Special, которые намного легче в плане отдачи, но и действие на цель от.38-го не такое убойное, как от пули патрона.357 Магнум. Обычно владельцы револьверов под патроны.357 Магнум много стреляют патронами.38 Special, обычно в качестве тренировки, чтобы рука к револьверу «приросла».
Наиболее популярным среди любителей огнестрельного оружия и известным даже тем, кто особо и не интересуется, является револьвер Colt Python 357 (Кольт «Питон» калибра.357 Магнум). Это оружие производится довольно давно, но последнее время револьвер этой модели можно приобрести либо с рук (но редко владельцы Кольта Питон спешат продать этот великолепный револьвер), либо в современном эксклюзивном исполнении.
Пример современного никелированного револьвера Colt Python 357 с шестидюймовым стволом и с эргономичной деревянной рукояткой.
Также, говоря о современных револьверах, стоит отметить еще массу моделей, в чем смысла не вижу, у нас есть Оружейный каталог, кому интересно - почитайте. А в общем и целом приведу еще несколько моделей:
Револьвер Ruger GP-100. Может служить одним из наиболее удачных примеров современных конструкций револьверов в калибре.357 Магнум относительно небольших габаритов. На фото отличный экземпляр с эргономичной резиновой рукояткой, призванной смягчать отдачу. Рядом с револьвером лежат патроны калибра.357 Магнум с полуоболочечной пулей и с плоской головкой.
Ну а это представитель той же замечательной фирмы Ругер, но в другом уровне - это мощное длинноствольное оружие Ruger Super Redhawk калибра.44 Магнум. Помимо основного калибра, этот револьвер производится в калибрах.45 Long Colt, .454 Casull, .480 Ruger.
На фото револьвер Ruger Super Redhawk с дульным тормозом-компенсатором и оптическим прицелом. Некоторые стрелки с такими револьверами берут на Сафари в Африке «Большую Пятерку», то есть пять самы
Последние дни в Государственном Центральном музее современной истории России
проходит уникальная выставка «Оружие XIX - XX веков из собрания Музея современной истории России»
. Экспозиция знакомит гостей музея с оружием, с которым русские солдаты прошли не одну войну в огненные годы прошедших двух веков.
Отдельное место на выставке занимает подарочное оружие и личное оружие знаменитых исторических персон минувшего века. Так давайте пройдемся по залам, где за стеклами витрин холодным блеском сияют смертоносные, но такие привлекательные хищные вещи века.
Как-то мы совсем забыли про великолепную коллекцию оружия музея современной истории России, которая сформирована и из подарков вождям нашего государства. И вот один такой пример.
Пистолеты кремневые, парные. Албания, XVIII век.
Эти пистолеты были подарены М.В. Сталину к 30-летию Октябрьской революции от албанского народа.
Фрагмент. Пистолеты кремневые, парные. Албания, XVIII век.
Бундельревольвер четёрехствольный дульнозарядный капсюльный.
Неизвестный мастер, конца XIX - нач. XX вв.
Бундельревольвер изготовлен по индивидуальному заказу частным оружейником. Применялся в Гражданской войне в России в 1918-1920 гг. Родоначальником этого типа оружия был бундельревольвер Мариетта — шестиствольный гладкоствольный пистолет (револьвер) запатентованный и изготовленный в Бельгии в 1837 году. При нажатии на кольцо-спуск стволы вращаются, по очереди перемещаясь в позицию для выстрела, внутренний курок отодвигается назад и ударяет в самый нижний капсюль. Новые капсюли устанавливаются нажатием на спусковой крючок, достаточном для того, чтобы стволы можно было прокрутить вручную.
Револьвер системы Смит-Вессон обр. 1874г., 2-я модель.
Германия, Берлин, фирма Людвиг Леве, не ранее 1874 года.
Револьверы Смита-Вессона подразделялись на три образца, принятые соответственно в 1871, 1872 и 1880 году и различались размерами стволов, а также несущественными изменениями в деталях. Так, второй от первого отличался некоторыми изменениями конфигурации рукоятки и курка и появлением на спусковой скобе «шпоры» — упора для среднего пальца, снижавшей опрокидывающий момент отдачи при выстреле, ствол её был укорочен на 25,4 мм, для удобства ношения оружия, соответственно несколько снизилась начальная скорость пули. Был на вооружении русской армии с 1874 по 1895 гг. Использовался в Гражданской войне в России 1918-1920 гг.
Пистолет центрального боя двуствольный системы Ремингтон обр. 1877 г.
Бельгия, Льеж, фирма Леон и Эмиль Наган, конец XIX в.
Пистолеты этой системы (одноствольные) проходили испытания в России на предмет принятия его на вооружение. Данный экземпляр является трофеем РККА при присоединении Бессарабии к СССР в 1940 году.
Пистолет системы Веблей-Скотт (Webley Scott) обр. 1910 г. Англия, Бермингем. Не ранее 1910 года.
Пистолет гражданский, подарок М.И. Калинину к 50-летию со дня рождения в 1925 году.
Пистолет системы Браунинг (Browning) обр. 1906 г.
Бельгия, Герсталь, провинция Льеж, не позднее 1942 г.
Принадлежал В.Н. Быкову, командиру партизанского отряда «Сокол», действовавшего на территории Чехословакии во время Второй мировой войны, подарен Быкову чехословацкими партизанами.
Револьвер модели Велодог. Бельгия, Льеж, фирма Лепаж, нач. XX век.
Гражданский револьвер. Подарок государственного и политического деятеля, наркома тяжелой промышленности СССР Г.К. Орджоникидзе своей жене З.Г. Орджоникидзе.
На выставке можно увидеть не только личное оружие, но и вот такие механизмы для уничтожения себе подобных.
Миномет ротный обр. 1936 г. Германия, не ранее 1936 г.
Его вес 14 кг. Вертикальная наводка 42-90 градусов, за счёт неё и происходило изменение дальности стрельбы. Миномёт можно было переносить за ручку в собранном виде, он очень быстро устанавливался на позиции, и мог начинать вести точный огонь. Небольшая длина ствола (465 мм) позволяла миномётчикам минимально возвышаться над прочими солдатами, усложняя пулемётчикам и миномётчикам противника поражение. К началу 1939-го года у Вермахта было 5914 единиц, а производился он до 1943-го года.
Шашка кавказская. Дагестанская АССР, не позднее 1945 г.
Подарок И.В. Сталину от армянских эмигрантов. Франция, 1945 г.
Подарок И.В. Сталину от трудящихся Узбекистана в память 20-летия Узбекской ССР.
Фрагмент. Шашка по кавказскому образцу.
Узбекская ССР, завод №708 им. И.В. Сталина, Узбекский металлургический комбинат. 1944 г.
Револьвер спортивный, малокалиберный системы Нагана-Сминского.
Сконструирован инженером А.А. Смирнским на базе револьвера центрального боя системы Наган образца 1895 г. Данный экземпляр является подарком члену РВС СССР Г.К. Орджоникидзе от автора конструкции А.А. Смирнского в 1925 году.
Фрагмент. Револьвер спортивный, малокалиберный системы Нагана-Сминского.
СССР, Тула, Тульский оружейный завод, 1925 г.
Не обошла выставка вниманием и оружие, созданное нашими великими конструкторами, с которым Красная Армия сражалась в Великую Отечественную войну. Витрины наполнены мемориями этих людей, ковавших щит нашей Родины.
Стенд посвященный Ф.В. Токареву.
Фёдор Васильевич Токарев (2 (14) июня 1871 — 7 июня 1968) — советский конструктор стрелкового оружия. После окончания курса Офицерской стрелковой школы по разрешению военного министра с 10 сентября 1908 по 17 июля 1914 года Токарев был прикомандировании к Сестрорецкому оружейному заводу для изготовления по его образцу нового экземпляра автоматической винтовки. С 1921 Токарев работает на Тульском оружейном заводе. В 1930 году на вооружение армии поступил разработанный Токаревым самозарядный пистолет ТТ. Им были также разработаны самозарядная винтовка образца 1938 года (СВТ-38), самозарядная винтовка СВТ-40, которые применялись в Великой Отечественной войне.
Ф.В. Токарев
В 1948 году Токарев сконструировал оригинальный фотоаппарат для панорамной съемки ФТ-1, выпущенный в небольшом количестве в 1948—1949 годах на Красногорском механическом заводе. После существенной переработки заводскими конструкторами фотоаппарат Токарева под названием ФТ-2 выпускался с 1958 по 1965 годы.
Знак «Лучшему изобретателю» В.А. Дегтярёва. Москва, 1936.
Василий Алексеевич Дегтярёв (21 декабря 1879 — 16 января 1949) — выдающийся советский конструктор стрелкового оружия. Герой Социалистического Труда (1940), генерал-майор инженерно-артиллерийской службы. Лауреат четырёх Сталинских премий (1941, 1942, 1946, 1949 — посмертно). Доктор технических наук. Член ВКП(б) с 1941 года. Служил он в оружейной мастерской при офицерской стрелковой школе в Ораниенбауме. С 1905 года работал слесарем в мастерской при оружейном полигоне. С 1918 года В. А. Дегтярёв возглавил опытную мастерскую оружейного завода, а затем проектно-конструкторское бюро автоматического стрелкового оружия, организованное В. Г. Фёдоровым в городе Ковров.
В 1930 году Дегтярёв разработал 12,7-мм крупнокалиберный пулемёт ДК, который после усовершенствования Г. С. Шпагиным в 1938 году получил название ДШК. Во время Великой Отечественной войны им были разработаны и переданы в войска 14,5-мм противотанковое ружьё ПТРД и ручной пулемёт образца 1944 (РПД) под 7,62-мм патрон обр. 1943 г.
В. Дегтярёв был награжден медалью Золотая Звезда «Серп и Молот» за № 2 (первый номер Золотой Звезды «Серп и Молот» был у И. В. Сталина).
Ружье противотанковой системы Симонова ПТРС обр. 1941 г. СССР, не ранее 1941 г.
Советское самозарядное противотанковое ружьё, принятое на вооружение 29 августа 1941 года. Предназначалось для борьбы со средними и лёгкими танками и бронемашинами на расстояниях до 500 м. Также из ружья мог вестись огонь по ДОТам/ДЗОТам и огневым точкам, прикрытым броней, на расстояниях до 800 м и по самолётам на расстояниях до 500 м. ПТРС обслуживал расчёт из двух человек. В бою ружьё мог переносить один номер расчёта или оба вместе (рукоятки для переноски крепились на стволе и прикладе). В походном положении ружьё разбиралось на две части — ствол с сошкой и ствольная коробка с прикладом — и переносилось двумя номерами расчёта.
Пистолет-пулемет системы Шпагина ППШ обр. 1941 г. СССР, г. Москва, 1944 г.
Подарок И.В. Сталину от МГК ВКП(б) к 26-й годовщине РККА как двухмиллионный экземпляр, выпущенный московскими предприятиями.
7,62-мм пистолет-пулемёт образца 1941 года системы Шпагина (ППШ) — советский пистолет-пулемёт, разработанный в 1940 году конструктором Г. С. Шпагиным под патрон 7,62×25 мм ТТ и принятый на вооружение Красной Армии 21 декабря 1940 года. ППШ являлся основным пистолетом-пулемётом советских вооружённых сил в Великой Отечественной войне.
Стенд с разобранным автоматом системы Шмайссер МП-43/1 обр. 1943 г. Германия, не ранее 1943 г.
Данный экземпляр был захвачен белорусскими партизанами в годы Великой Отечественной войны 1941-1945 годов.
Еще можно увидеть экземпляры оружия из конца советской эпохи. Но здесь меня больше привлек этот шлем.
Шлем защитный - деталь снаряжения подразделения специального назначения «Вымпел». Россия, 1990-е годы.
Вот такой мы увидели эту удивительную выставку, где можно познакомиться с оружием состоявшим на вооружении и РККА и Вермахта, вспомнить наших великих конструкторов, которые внесли неоценимый вклад в Победу, и государственных и политических деятелей Советского Союза. Все это наша история и к ее крупицам позволяет прикоснуться эта экспозиция, которая открывает небольшую часть фондов музея нам - гостям дворца графов Разумовских, где долгие годы находился Английский клуб. Успейте посетить музей.
Выставка продлится до 15 марта 2015 года.
Адрес
: Тверская ул., дом 21. Проезд: станции метро Пушкинская, Тверская, Чеховская, троллейбусы 1, 12. Карта .
Время работы
: вторник, среда, пятница — с 10.00 до 18.00, четверг — с 12.00 до 21.00, суббота, воскресенье — с 11.00 до 19.00.
понедельник — выходной день.
Цена билета
: взрослый - 250 руб, льготный - 100 руб. Подробности .
Согласно наиболее распространенной версии, Кольта к идее создания револьвера подтолкнули наблюдения за вращающимся механизмом на корабле "Corvo", на котором великий изобретатель совершил путешествие из Бостона в Калькутту. Так или иначе, но именно на борту "Corvo" Кольт впервые сделал из дерева модель , впоследствии названного револьвером. По возвращении в США Кольт, отличавшийся деловой хваткой и предприимчивостью, обратился в патентное ведомство и оформил патент № 1304 от 29 августа (по другим данным, 25 февраля) 1836 года, где были описаны основные принципы действия оружия с вращающимся барабаном.
Colt Paterson
В конце 1836 года на фабрике Colt’s Patent Firearms Manufacturing Company в городе Патерсон, штат Нью-Джерси, началось производство капсюльных револьверов Кольта - тогда еще пятизарядных, калибра.28, продаваемых под названием Colt Paterson. Всего до 1842 года было выпущено 1 450 револьверных ружей и карабинов, 462 револьверных дробовика и 2 350 собственно револьверов. Естественно, все оружие было капсюльное. Первые образцы отличались малой надежностью, регулярными поломками и весьма несовершенной конструкцией, не говоря уже о крайне небезопасном и неудобном процессе перезаряжания. Неудивительно, что правительство США не проявило особого интереса к новому оружию. Армия приобрела лишь несколько револьверных карабинов для испытаний. Самым большим заказчиком для компании Кольта стала Республика Техас, купившая 180 револьверных дробовиков и ружей для рейнджеров, и примерно такое же количество револьверов для военно-морского флота Техаса. Некоторое количество револьверов (более мощного калибра - .36) заказали на свои деньги сами техасские рейнджеры, в частном порядке. Низкий спрос в 1842 году привел к банкротству фабрики.
Colt Paterson выпуска 1836-1838 годов (еще без рычага-шомпола для заряжания)
Таким образом, самой массовой из производимых в Патерсоне моделей револьверов Colt Paterson стал №5 Holster, он же Texas Paterson - револьвер калибра.36. Их было выпущено около 1 000 единиц. Из них половина - в период с 1842 по 1847 года, уже после банкротства. Их производство наладил кредитор и бывший компаньон Кольта Джон Эхлерс.
Colt Paterson выпуска 1836-1838 годов с убранным в корпус спусковым крючком
Одним из самых значительных конфликтов с применением револьверов Colt Paterson стало сражение на перевале Бандер между мексиканской армией и рейнджерами Техаса, среди которых был капитан армии США Сэмюель Уокер. Позже, в ходе Американо-мексиканской войны, Уокер познакомился с Кольтом и вместе с ним модифицировал револьвер Colt Paterson, получивший название Colt Walker. На него был неплохой спрос, так как Colt Walker был куда более надежным и удобным, чем предшественник. Благодаря этому Кольт вернулся к разработке оружия в 1847 году.
Техасский рейнджер. 1957 г. Своему успеху компания Кольта во многом обязана рейнджерам
С технической точки зрения Colt Paterson представляет собой капсюльный пятизарядный револьвер с открытой рамкой. Ударно-спусковой механизм одинарного действия (англ. Single Action, SA) со складывающимся внутрь корпуса спусковым крючком. Каждый раз для выстрела надо взводить курок. Зарядка револьвера осуществляется с дульной части камор - порохом и пулей (круглой или конической) или готовым патроном в бумажной гильзе, содержащим в себе пулю и порох.

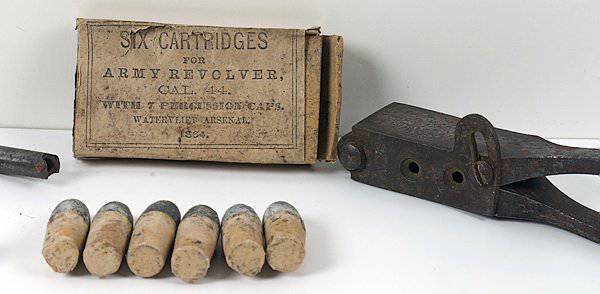

Бумажные патроны калибра.44 и инструмент для заряжания
Капсюли (выпускаются и в наши дни - для любителей такого оружия)
Затем на бранд-трубку в казенной части барабана помещается капсюль - миниатюрный стаканчик из мягкого металла (обычно латуни) с небольшим зарядом чувствительной к удару гремучей ртути. При ударе заряд взрывается и создает струю пламени, через бранд-трубку поджигающую пороховой заряд в каморе. Подробнее об этом можно прочитать здесь: . Все сказанное о принципах действия такого оружия касается и всех других капсюльных револьверов.
Прицельные приспособления состоят из мушки и целика на курке. Заряжание ранних моделей револьверов Colt Paterson, выпуска до 1839 года, осуществлялось только при частичной его разборке и снятии барабана, с использованием специального инструмента - по сути маленького пресса для вдавливания пуль в каморы барабана.
Этот процесс был долгим и неудобным, особенно в полевых условиях. Не только перезаряжание Colt Paterson было делом небезопасным, но и его ношение, так как ручные предохранители отсутствовали. Для ускорения перезарядки ганфайтеры обычно носили с собой несколько заранее снаряженных барабанов и просто меняли их по мере необходимости. В более поздних моделях, с 1839 года, в конструкции появился встроенный прессовочный рычаг-шомпол и специальное отверстие в передней части рамки под него. Этот механизм позволил значительно ускорить и упростить перезаряжание - теперь можно было снаряжать барабан, не снимая его с револьвера. Это усовершенствование позволило избавиться от дополнительного инструмента, и с этого времени рычаг-шомпол стал неотъемлемым элементом конструкции почти всех капсюльных револьверов Кольта.
Colt Paterson выпуска 1842-1847 годов с укороченным стволом и рычагом-шомполом для заряжания
Некоторые ТТХ Colt Paterson калибра.36 с длиной ствола 7,5 дюйма (следует учитывать, что даже у одной и той же модели капсюльного оружия они могут несколько отличаться):
- начальная скорость пули, м/с - 270;
- прицельная дальность, м - 60;
- вес, кг - 1,2;
- длина, мм - 350.
Итак, первые револьверы Colt Paterson активно использовались рейнджерами и военно-морским флотом Республики Техас, и очень ограниченно использовались армией США. Colt Paterson использовался в боестолкновениях Республики Техас и Мексики, в Американо-мексиканской войне, в войне США с племенами семинолов и команчей.
Такие револьверы сегодня очень высоко ценятся. Colt Paterson в оригинальной коробке со всеми принадлежностями, проданный на аукционе в 2011 году за 977 500 долларов
Colt Walker
Colt Walker был разработан в 1846 году Сэмюелем Кольтом совместно с капитаном техасских рейнджеров Сэмюелем Гамильтоном Уокером. Согласно распространенной версии, Уокер предложил Кольту разработать мощный армейский револьвер калибра.44 вместо стоявших тогда на вооружении относительно слабых и не очень надежных револьверов Colt Paterson калибра.36. В 1847 году вновь образованной компанией Кольта - Colt’s Manufacturing Company в Хартфорде, штат Коннектикут (где она пребывает и поныне), была выпущена первая партия в 1 100 револьверов Colt Walker, которая стала и последней. В этом же году Сэмюель Уокер был убит в Техасе во время Американо-мексиканской войны.
Colt Walker представляет собой капсюльный шестизарядный револьвер с открытой рамкой и добавленной спусковой скобой. Colt Walker - самый большой револьвер Кольта на черном порохе: его вес составляет 2,5 килограмма. С этого момента все "не карманные" модели капсюльных револьверов Кольта становятся шестизарядными.
Некоторые ТТХ Colt Walker калибра.44:
- начальная скорость пули, м/с - 300-370;
- прицельная дальность, м - 90-100;
- вес, кг - 2,5;
- длина, мм - 394.
Colt Walker применялся обеими сторонами в войне Севера и Юга.
Солдат армии конфедератов с Colt Walker
Colt Dragoon Model 1848
Револьвер Colt Model 1848 Precision Army был разработан Сэмюелем Кольтом в 1848 году по заказу правительства США для вооружения конных горных стрелков (U.S. Army’s Mounted Rifles), более известных в США как драгуны. Отсюда и его название, под которым револьвер вошел в - Colt Dragoon Model 1848. В этой модели был устранен ряд недостатков предыдущей модели Colt Walker - Colt Dragoon имел меньший вес и был добавлен фиксатор шомпола.
Colt Dragoon Model 1848
Кобура и ремень к Colt Dragoon Model 1848
Всего было три выпуска модели Colt Dragoon, отличавшимися друг от друга незначительными улучшениями в ударно-спусковом механизме:
- первый выпуск: с 1848 по 1850 год было выпущено около 7 000;
- второй выпуск: с 1850 по 1851 год было выпущено около 2 550;
- третий выпуск: с 1851 по 1860 год было выпущено около 10 000 револьверов Colt Dragoon, из которых правительство США приобрело более 8 000 единиц.
Таким образом, Colt Dragoon выпускался 12 лет. Компанией Кольта было изготовлено порядка 20 000 таких револьверов. Colt Dragoon оказался очень удачным револьвером.
Отдельно стоит отметить выпуск с 1848 года его карманной версии Colt Pocket Model 1848 калибра.31, более известной как Baby Dragoon, особенно популярной у гражданских лиц.
Colt Pocket Model 1848 Baby Dragoon
Некоторые ТТХ Colt Dragoon Model 1848 калибра.44, с длиной ствола 8 дюймов:
- начальная скорость пули, м/с - 330;
- вес, кг - 1,9;
- длина, мм - 375.
Colt Dragoon Model 1848 применялись армией США и армией конфедератов в войне Севера и Юга. Значительная часть была продана гражданским лицам.
Солдаты армии конфедератов с Colt Dragoon Model 1848
Colt Navy 1851
Револьвер Colt Revolving Belt Pistol of Naval Caliber (калибр.36), более известный как Colt Navy 1851, был разработан компанией Кольта специально для вооружения офицеров ВМС США. Colt Navy оказался настолько удачной моделью, что его производство продолжалось вплоть до 1873 года (с 1861 года - Colt Navy Model 1861), когда армии всего мира массово переходили на унитарный патрон. Colt Navy разных моделей производился рекордные 18 лет, и всего в США их было выпущено около 250 000 штук. Еще 22 000 единиц было изготовлено в Великобритании на производственных мощностях фабрики London Armory. Colt Navy считается одним из самых совершенных и красивых капсюльных револьверов в истории.
Ударно-спусковой механизм был усовершенствован: в казенной части барабана между каморами сделан специальный шпенек, благодаря которому в случае недоворота барабана случайное срабатывание курка не вызывает воспламенения капсюлей. Colt Navy имеет восьмигранный ствол.
Револьверы Colt Navy 1851 состояли на вооружении не только армии США, где их основным конкурентом стал револьвер Remington M1858, но и у офицеров армии российской империи (которая заказала большую партию у Кольта), Австро-Венгрии, Пруссии и других стран.
Некоторые ТТХ Colt Navy 1851 калибра.36:
- начальная скорость пули, м/с - 230;
- прицельная дальность, м - 70-75;
- вес, кг - 1,2-1,3;
- длина, мм - 330.
Colt Navy активно применялся обеими сторонами в войне Севера и Юга. Стал первым капсюльным револьвером, массово подвергнувшимся конверсии - переделке под унитарный патрон.
Патроны кольцевого воспламенения на черном порохе калибра.44 Rimfire фирмы Winchester
Конверсионный Colt Navy Model 1861
Хорошо видны отличия от капсюльного Colt Navy: новый барабан с дверцей в задней части для заряжания, рычаг-шомпол убран и вместо него установлен подпружиненный экстрактор для удаления стреляных гильз, сзади барабана увеличена глубина выемки для удобства заряжания патронами.
Remington M1858
Капсюльный револьвер Remington M1858, также известный как Remington New Model, был разработан американской компанией Eliphalet Remington & Sons и выпускался в калибрах.36 и.44. Из-за того, что держателем патента был Кольт, Ремингтон был вынужден платить ему роялти с каждого выпущенного револьвера, поэтому цена на револьверы Remington была ощутимо выше, чем на подобные револьверы Кольта. Револьвер Remington M1858 выпускался вплоть до 1875 года.
За 17 лет было выпущено порядка 132 000 револьверов Remington M1858 калибра.44 (армейская модель со стволом длиной 8 дюймов) и калибра.36 (морская модель с длиной ствола 7,375 дюймов). Всего было три больших выпуска, которые были практически идентичны - небольшие различия заключались в внешнем виде курка, устройстве подствольного рычага и барабана.
С технической точки зрения Remington M1858 представляет собой шестизарядный капсюльный револьвер с цельной рамкой, заряжание которого производится путем помещения в каморы барабана с дульной стороны готовых патронов в бумажной гильзе или пуль с черным порохом, после чего в казенной части барабана помещались капсюли.
Ударно-спусковой механизм одинарного действия (англ. Single Action, SA), ручные предохранители отсутствуют.
Некоторые ТТХ Remington M1858 калибра.44, со стволом длиной 8 дюймов:
- начальная скорость пули, м/с - около 350;
- прицельная дальность, м - 70-75;
- вес, кг - 1,270;
- длина, мм - 337.
Револьверы Remington M1858 состояли на вооружении армии в США, британской и российской империй, Японии, Мексики и др.
Солдат кавалерии армии северян с тремя Remington M1858
Remington M1858 активно переделывался под унитарный патрон. С 1868 года компания сама начала выпуск конверсионной версии револьвера Remington M1858 под патрон калибра.46 кольцевого воспламенения на черном порохе.
Конверсионный Remington M1858
Colt Army Model 1860
Револьвер Colt Army Model 1860 был разработан в 1860 году и стал одним из самых распространенных в годы Гражданской войны в США револьверов. Производился 13 лет. Всего до 1873 года было выпущено около 200 000 револьверов Colt Army Model 1860, причем порядка 130 000 из них были сделаны по заказу правительства США.
Имел модификацию с продольными выточками на барабане и меньшим весом - Texas Model, названную так из-за того, что большая часть таких револьверов была куплена техасскими рейнджерами после Гражданской войны.
Револьвер Colt Army Model 1860 наряду с Colt Navy 1851 и Remington M1858 стал одним из самых любимых револьверов своей эпохи. Его активно покупали не только военные, но и гражданские лица. Тем более что револьверы тогда стоили относительно недорого. Например, Colt Army Model 1860 стоил 20 долларов (для сравнения: цена унции золота на Нью-йоркской бирже в 1862 году - 20,67 дол.).
1873 год стал знаменательным для компании Colt. Она начала производство самого знаменитого револьвера в истории - Colt M1873 Single Action Army, более известного как Peacemaker («Миротворец»). Наряду с револьвером Magnum .44 компании Smith & Wesson Peacemaker стал культовым оружием, и в наши дни имеющего целые сообщества поклонников. Достаточно сказать, что выпуск Peacemaker’ов первого поколения для рынка гражданского оружия продолжался до… 1940 года!
Colt М1873 Single Action Army "Peacemaker"
Первоначально Peacemaker производился в мощном калибре.45 Long Colt на черном порохе со стволом длиной 7,5 дюйма, скоро появились модели со стволом 5,5 и 4,75 дюйма. Позже появились револьверы калибров.44-40 WCF и.32-20 WCF (Winchester), а в ХХ веке к ним добавились варианты под патроны.22 LR, .38 Special, .357 Magnum, .44 Special и др. - всего более чем 30 калибров!
Peacemaker для армии США производился 9 лет - до 1892 года, когда «миротворцы» были сняты с вооружения (артиллерийская модель продолжала использоваться до 1902 года) и заменены на Colt Double Action M1892. А всего до 1940 года было выпущено 357 859 Peacemaker’ов первого поколения, из них для американской армии было закуплено 37 000 револьверов.

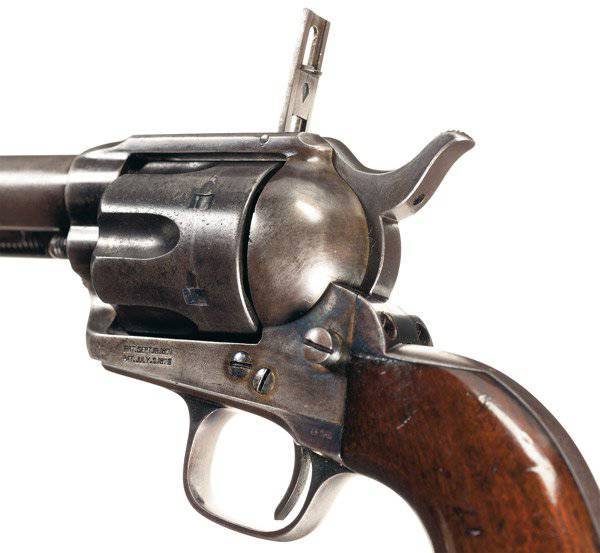

Peacemaker представляет собой шестизарядный револьвер с цельной рамкой, заряжание которого осуществляется через откидывающуюся дверцу в барабане на правой стороне револьвера. Имеется подпружиненный экстрактор для извлечения стреляных гильз, расположенный ниже и правее ствола. Конструкцией предусмотрена постановка курка на предохранительный полувзвод.
Peacemaker, вариант Buntline Special, со стволом длиной 16 дюймов (почти 41 см)!
Некоторые ТТХ Peacemaker’а первого поколения под патрон кольцевого воспламенения на черном порохе калибра.45 Long Colt, со стволом длиной 7,5 дюйма:
- начальная скорость пули, м/с - более 300;
- прицельная дальность, м - н/д;
- вес, кг - 1,048;
- длина, мм - 318;
- энергия пули, Дж - 710-750.
Colt Peacemaker принимал участие в Испано-американской и Филиппино-американской войнах, в Великой войне Сиу, в войнах США против шайеннов и других индейских племен.
Также следует сказать, что Colt Peacemaker... фактически производится и по сей день! В 1956 году фирма Colt возобновила производство револьверов Peacemaker второго поколения, которое продолжалось до 1974 года. За это время было выпущено 73 205 этих револьверов.
В начале 1970-х гг. Конгресс США принял закон, запрещавший продажу огнестрельного оружия без специальных предохранителей - ни один из револьверов одинарного действия XIX века этому требованию не соответствовал. Фирма Colt внесла в конструкцию необходимые изменения и в 1976 году возобновила производство Peacemaker’ов третьего поколения, которое продолжалось до 1982 года. Всего за этот период было выпущено 20 000 штук. В 1994 году производство Peacemaker’ов опять было возобновлено под названием Colt Single Action Army (Colt Cowboy), которое продолжается и по сей день.
Colt Single Action Army. Современная хромированная версия с охотничьим ножом в комплекте
Если спросить у проходящего мимо человека, какой на данный момент пистолет считается самым мощным, то с вероятностью в 99% будет получен ответ — Desert Eagle. Естественно, что данный ответ не будет верным, так как «Пустынный орел» использует боеприпасы.50АЕ, которые являются не самыми «зверскими» в короткоствольном оружии, да и конструкция самого пистолета с отводом пороховых газов хоть и очень незначительно, но снижает скорость пули, а соответственно и уменьшает кинетическую энергию.
Помимо этого имеются образцы, которые используют винтовочный крупнокалиберный патрон.50BMG, хотя тут можно поспорить, что из-за боеприпаса это скорее карабин, но в то же время внешний вид такого оружия схож с пистолетом, так что все же это пистолет, пускай и оригинальной конструкции с минимальной сферой применения.
Но куда более интересны образцы, которые удивляли людей своей непомерной мощностью еще в конце девятнадцатого – начале двадцатого века. Ведь по сути именно тогда и зарождались основы современного огнестрельного оружия и проверялось, что имеет право на жизнь, а какие конструкции не являются подходящими.
Так одним из самых мощных пистолетов до середины 70-х годов двадцатого века считался Webley Mars . Этот образец короткоствольного оружия был создан в 1895 году Хью Габбеттом-Ферфаксом, патент же на данный пистолет датирован 1990 годом. Основной причиной создания данного оружия была очень большая любовь армии Великобритании к тяжелым пулям, которые действительно обладали достаточно высокой эффективностью, но видимо оружейник переборщил.
Данный пистолет был предложен в 4-х вариантах калибром: 8,5 мм, 9 мм и два варианта калибра 11,2 мм . Боеприпасы к оружию были разработаны отдельно, то есть ни один из них не производился ранее. При этом не нужно думать, что раз калибр меньше, то кинетическая энергия пули тоже меньше чем у более крупного варианта, как раз тут все несколько иначе.
Так как оружие своими характеристиками обязано в основном боеприпасу, то со знакомства с ними и начнем, тем более что он достаточно интересен и по современным меркам, а в последующем стал основой для боеприпаса, который получил достаточно широкое распространение в армии Великобритании, в полицейской среде, а так же на гражданском рынке короткоствольного оружия, хотя и не стал общепризнанным в Европе.
(11,2 мм) имел гильзу длиной 28 мм, капсюль центрального боя и пулю весом 14 грамм. Данный боеприпас в сочетании с пистолетом Webley Mars позволял разогнать пулю до скорости 370 метров в секунду, что задавало ей кинетическую энергию равную 950 Джоулей .
Несмотря на то, что данный патрон является самым «крупным» из всех, которые применялись в пистолете Webley Mars, он не может похвастаться самой высокой энергией пули. С другой же стороны данный боеприпас обладает достаточно высокой эффективностью благодаря своему калибру и весу пули, единственным минусом является сильная отдача, но за все нужно платить, правда в данном случае плата была слишком высокой.
(11,2 мм), как не сложно догадаться, был создан путем уменьшения длины гильзы более длинного патрона. В целом изменения коснулись только длины гильзы, которая стала короче на 8 мм. Вес пули и ее форма остались прежними, естественно была изменена пороховая навеска. В целом данный патрон можно считать даже более удачным, так как уменьшение кинетической энергии пули хоть и привело к меньшей эффективности при попадании, она осталась достаточно высокой.
Кроме того, уменьшение пороховой навески сделало стрельбу из оружия более комфортной, хотя отдача все еще была не самой приятной, но вполне терпимой при хорошей подготовке стрелка. Именно на данный боеприпас и нужно было делать ставку, однако он появился уже после того как оружию было отказано в принятии на вооружение. Предназначался вариант пистолета под данный патрон для гражданского рынка, где особого интереса не вызвал.
Был получен путем переобжатия гильзы патрона.450 под пулю меньшего калибра, при этом длина гильзы была уменьшена на 2 мм и равнялась 26 мм. Снаряжался данный боеприпас пулей весом 10,1 грамм, которая разгонялась в стволе пистолета до скорости около 500 метров в секунду, соответственно кинетическая энергия данного боеприпаса равнялась 915 Джоулям .
Данный патрон характеризовался более высокой пробивной способностью в сравнении с вариантами.450 как длинным, так и коротким, однако при стрельбе вызывал все те же неприятные ощущения, что и длинный боеприпас. Пуля обладала меньшим останавливающим действием, даже будучи безоболочной она проходила сквозь цель на вылет.
Патрон с самой малой по калибру пулей (8,5 мм), как ни странно оказался самым мощным . Так пуля весом в 9 грамм обладала кинетической энергией в 1290 Джоулей , то есть боеприпас буквально чуть-чуть не дотягивает по кинетической энергии пули отечественного патрона 5,45х39, но не стоит забывать, что это пистолетный патрон.
Получен был боеприпас все тем же путем переобжатия гильзы патрона.450 под патрон меньшего калибра. Характеризовался данный боеприпас немыслимой по тем временам пробивной способностью для пистолета, но соответственно и отдачей, не располагающей к удобному использованию оружия даже физически развитыми людьми.
Оружие же под данные боеприпасы было весьма оригинальной конструкции и естественно немалых габаритов и веса. Так длина самого пистолета равнялась 311 мм при длине ствола 241 мм. Вес пистолета равнялся 1,36 кг . Питался пистолет из отъемного коробчатого магазина емкостью 8 патронов под боеприпасы.45 калибра и 10 патронов под боеприпасы 9 и 8,6 мм.
Внешний вид оружия действительно достаточно интересный, благодаря конструкции самого пистолета удалось сместить центр тяжести ровно над рукоятью , что позволяет держать оружие на вытянутой руке достаточно долго, не уводя с точки прицеливания, несмотря на его вес. Естественно, что ни о какой эргономике в конце 19 века никто не слышал, но оружейник постарался создать свое оружие максимально удобным, насколько это было вообще возможно при условии использования достаточно мощного боеприпаса.
Боеприпасы, используемые в оружии и его внешний вид вопросы, безусловно, интересные, но куда более интересной является вопрос, каким образом смягчалась отдача оружия. Не мудрствуя над данной проблемой, Хью Габбетт-Ферфакс решил, что для смягчения отдачи будет достаточно применения схемы автоматики пистолета с длинным ходом ствола и веса самого оружия, чего в результате оказалось недостаточно.
Несмотря на это схема работы автоматики пистолета позволила снизить влияние отдачи на точность стрельбы из оружия, хоть и не сделала сам процесс стрельбы приемлемо комфортным. Попробуем более подробно разобрать, как себя ведет оружие при стрельбе, и какие у него есть особенности, неприсущие современным моделям короткоствольного оружия.
Как уже было сказано выше, автоматика пистолета построена по схеме с длинным ходом ствола . Так, при выстреле пороховые газы не только давят на пулю, стремясь вытолкнуть ее из ствола, но так же стараются вытолкнуть гильзу, давя на ее донце. Однако гильза не может свободно покинуть патронник, так как с другой стороны ее подпирает затвор оружия.
Затвор же в нормальном состоянии сцеплен со стволом, что делает их фактически единым целым, в результате этого пороховые газы, толкая гильзу дают импульс, достаточный для того чтобы привести в движение группу затвор-ствол, которые начинают двигаться вместе назад.
Достаточно интересным моментом является то, что движение назад ствола и затвора не являются холостыми, так как во время движения происходит извлечение нового патрона из магазина, но извлекается он не вперед, как мы уже привыкли, а назад, и помещается в наклонный подпружиненный лоток под затвором. Так же при движении затвора и ствола назад происходит взвод курка пистолета, а сам затвор поворачивается, в результате чего он освобождается от ствола в крайней задней точке и фиксируется.
Ствол же, свободный от затвора, начинает движение вперед, в процессе чего извлекается стреляная гильза. Как только стреляная гильза извлечена, она выталкивается новым патроном вверх, но при этом новый патрон на ее место не становиться. Ствол, дойдя до передней крайней точки, через рычаг освобождает затвор, который начинает двигаться вперед, подхватывает новый патрон из лотка и вставляет его в патронник. При этом он поворачивается, дойдя до ствола, чем обратно входит с ним в сцепление. После этого оружие снова готово к выстрелу.
Сразу же нужно отметить, что все описанное выше происходит намного быстрее, чем чтение описания работы автоматики, так что сам стрелок чувствует только очень сильную отдачу оружия, впрочем, чувствует он её уже после того как пуля покидает ствол пистолета.
Сложно не заметить достаточно интересную реализацию подачи боеприпасов в оружии, однако в данном случае оригинальность не оказалась к месту. Дело в том, что одной из отрицательных черт данного пистолета были частые утыкания патрона при подаче в патронник
, а такой «детской» болезни у оружия даже в конце девятнадцатого века уже не наблюдалось.
Кроме того, не радовала стрелка и система извлечения стреляной гильзы , так как сама гильза могла с легкостью полететь стрелку в лицо, да и вообще предсказать ее движение было фактически невозможно. Другими словами оружие требовало серьезной доработки, возможно, пришлось бы даже отказаться от схемы подачи патронов предложенной изобретателем.
Тем не менее, в 1898 году данный пистолет был предложен компании Webley & Scott, которая как раз занималась поисками конструкции пистолета для армии. Пистолет был принят в компании с большим скрипом, но все-таки было налажено его малое производство для прохождения испытаний. Начались военные испытания в 1901 году, когда военные эксперты взялись вплотную за данное оружие.
Надо сказать, что тут оружейная компания пошла на небольшую хитрость, и чтобы увеличить шансы принятия на вооружение оружия с огромной отдачей, они добавили к пистолету съемный приклад-кобуру. Правда результата это все равно никакого не дало, все-таки испытания проходил пистолет, а не винтовка и не карабин, поэтому было отказано принять данный пистолет на вооружение. При этом отказ был обоснован не столько невысокой надежностью оружия, сколько достаточно сильной отдачей при стрельбе, хотя и была отмечена высокая эффективность при попадании.
Достаточно интересным моментом является то, что сохранился доклад с корабля «Экселент» военно-морского артиллерийского училища, в котором прямым текстом написано, что «ни один человек не пожелал выстрелить из данного пистолета повторно ». В целом же именно высокая отдача при стрельбе и стала причиной отказа от принятия на вооружение .
Как это ни странно звучит, но слишком большая восприимчивость пистолета к загрязнениям не стали критическими при испытаниях оружия. Впрочем, сложно не согласится с тем, что на флоте (а именно для флота данный пистолет и был предложен) пыли, песка, грязи и прочих лучших «друзей» оружия намного меньше, чем на суше, но ведь это не значит, что оружие может быть менее надежным в сравнении с сухопутными образцами.
После провала пистолета Webley Mars на испытаниях во флоте Великобритании его решили предложить на гражданском рынке, чтобы хотя бы частично окупить затраты. Как ни странно, но и среди гражданских не нашлось горячих голов, которые бы согласились приобрести подобное оружие, все-таки тогда люди были более рациональными, чем сейчас.
В результате пистолет был окончательно снят с производства в 1907 году . За то непродолжительное время, что этот пистолет производился, было создано, по разным данным, от 80 до 150 единиц оружия, чего хватило для проведения испытаний и для удовлетворения очень низкого спроса на гражданском рынке.
Безусловно данный образец оружия интересен по своей конструкции, да и по параметрам он является в своем роде уникальным, но у подобного оружия просто напросто нет своей ниши. Достаточно интересно провести параллели с современными образцами пистолетов с высокой кинетической энергией пули и сравнить заинтересованность гражданского рынка оружия в таких «ручных пушках» тогда и сейчас.
Ведь по сути именно на гражданском рынке ничего не поменялось, и необходимости в подобном оружии нет абсолютно, разница только в рекламе. Так, Webley Mars не был разрекламирован как тот же «Пустынный орёл», соответственно и не имел спроса среди гражданского населения. Пистолет же Desert Eagle появляется чуть ли ни в каждом втором боевике, соответственно и людей, которые хотели бы приобрести данный пистолет миллионы.
