Ттх танка тигр времен вов. Тигр Panzerkampfwagen VI Ausf

Предыстория

Разрабатываемый в 1942 году в ответ на появление на Восточном фронте российских танков КВ-1 и Т-34, «Тигр I» (нем. Panzerkampfwagen VI), было решено оснастить 88-мм пушкой в качестве основного вооружения.

Выбор разработчиков пал на зенитную 88-мм Flak 36, которая и послужила прототипом для создания танковой пушки.

И чтобы понять, почему именно зенитная пушка послужила основой для создания танкового орудия, нужно вернуться во времена гражданской войны в Испании 1936-39 г.

В помощь испанским националистам немецкие власти отправили военный контингент, известный как «Легион Кондор», который состоял в основном из персонала Люфтваффе и был оснащен новыми 88-мм зенитными орудиями Flak 18 (предшественник Flak 36). С начала 1937 года «Flak» артиллерия все больше и больше использовалась в местах боевых действий, где наиболее подходят ее точное попадание, быстрый огонь и дальность действия. В конце концов, это привело к использованию «Flak» в последнем большом наступлении Испанской войны, в Каталонии, в следующих пропорциях: 7% по воздушным целям и 93% по наземным целям от общего числа выстрелов выпущенных из орудий. Именно в то время немцы увидели будущий потенциал 88-мм орудия в качестве противотанкового.

Танковая пушка

Чтобы установить тяжелое, с сильной отдачей зенитное орудие в башне «Тигра» на танковом варианте пушки установили дульный тормоз, который существенно снизил величину отката. Также для улучшения баллистических характеристик пушки увеличили длину ствола с 53 калибров до 56. Горизонтальный скользящий затвор, применявшейся на зенитных орудиях, заменили на вертикальный, а механический спуск на электрический, как это было принято для всех немецких танков времен войны.

Танковая пушка получила обозначение KwK 36 L/56 (нем. Kampfwagenkanone 36). Она крепилась передней частью люльки к массивной литой маске орудия. Маска в свою очередь имела цапфы и поворачивалась в вертикальной плоскости вместе с пушкой.

Конструктивно орудие включало в себя: ствол с кожухом; двухкамерный дульный тормоз; казенную часть с запирающим механизмом; люльку; гидравлический откатник и гидропневматический накатник; защитную раму экипажа с закрепленным на ней лотком для стреляных гильз.

Ствол

Ствол имел скрепляющий кожух, расположенный в месте наибольших давлений газов (участок, длиной примерно 2,6 метра от казенника). Кожух, одетый с натягом создавал в стволе напряжения сжатия, а сам испытывал напряжения растяжения. В результате внутренние и наружные слои металла ствола более равномерно воспринимали напряжения создаваемые давлением пороховых газов при выстреле, что позволяло увеличить максимальное давление в стволе.

В конце кожуха ставили стопорное кольцо.

Габаритная длина пушки (от среза дульного тормоза до среза казенника) — 5316 мм. Длина ствола — 56 калибров, т.е. L=88*56=4930 мм. Благодаря увеличенной длине ствола снаряды получали высокую начальную скорость, что обеспечивало им очень плоскую траекториею полета и большую бронепробиваемость. Ствол делали нарезным, чтобы придать вращение снаряду и запустить его по более точной траектории. Всего было 32 винтообразных нареза, завернутых в правую сторону, с глубиной 1,5 мм, шириной 3,6 мм и расстоянием друг от друга 5,04 мм. Длина нарезной части ствола — 4093 мм.

KwK 36 L/56 получилась очень мощной и точной пушкой. Германские власти тщательно протестировали точность 8,8 см орудия. Размеры мишени в испытаниях составляли 2,5 м в ширину и 2 м в высоту. Стрельба велась с фиксированных дистанций, например снаряд Pzgr 39, попадал в мишень со 100% точностью на 1000 м, на 2000 м точность уменьшалась до 87% и до 53% на 3000 м. Однако эти впечатляющие цифры должны расцениваться как взятые в контролируемой «тестовой» среде. С отклонениями вносимыми износом ствола, качеством боеприпасов и человеческих ошибок процент точности значительно падает на дальних дистанциях и, несомненно, точность снизится в боевых условиях, где существуют дополнительные факторы, такие как рельеф местности, атмосфера и сложные обстоятельства, действующие в бою.

Не возникает никаких сомнений, что пушка давала преимущество «Тигру» на поле боя. Она могла поражать большинство вражеских танков, на дальностях превышающих дистанции с которых противники могли вести эффективный ответный огонь.

В общей сложности было собрано 1514 орудия, которые приняли инспектора из Управления Армейских Вооружений (нем. Heereswaffenamt, сокр. HWA). Производили пушки две основные сборочные компании DHHV (сокр. от Dortmund-Horder Huttenverein AG) и Wolf Buchau. Каждый ствол стоил 18000 рейхсмарок.

Пушки маркировались клеймением на срезе казенной части. В левом нижнем углу ставили год выпуска (две цифры) и код производителя. Компания DHHV имела код «amp», а Wolf Buchau «cxp» (предположение автора). В правом нижнем углу размещался серийный номер пушки, состоящий из буквы R (сокр. от нем. Rohr – орудие) и цифр. Под номером мелким шрифтом указывали номер контракта с производителем, состоящий непосредственно из двух букв FL (сокр. от нем. Fertig Lieterant – Завершил Поставку), порядкового номера и кода производителя.

Ниже приведен снимок казенной части Tiger 131. Как видно пушка этой машины произведена в 1942 году (число «42») компанией DHHV (код «amp») по контракту номер 79 и имеет серийный номер R179. Строчка штампа «S: M: 79 FL amp» предположительно обозначала еще одну маркировку контракта.

Как известно всего было произведено 1354 «Тигра», а это значит, что оставалось только 160 «запасных» стволов. Срок службы ствола оценивался в 6000 выстрелов и зависел от типа используемых снарядов, которые изнашивали ствол и делали пушку чуть менее точной. По этой причине было маловероятным, что на большинстве танков сменят стволы в течение срока их эксплуатации.

Дульный тормоз

Для уменьшения отката и облегчения функционирования противооткатных устройств KwK 36 оснащалась большим двухкамерным дульным тормозом. Дульная тормозная система работает путем захвата расширяющихся газов, которые вырываются из ствола после вылета снаряда. Газы толкают ствол вперед от танка и тем самым противодействуют части силы отката. «Tigerfibel» гласил, что дульный тормоз, установленный на «Тигре» снижает отдачу на 70%, и предупреждал, что нельзя стрелять из пушки, если тормоз отстрелили или повредили.

Дульный тормоз прикручивался к концу ствола и фиксировался стопорным кольцом.

В процессе производства в дульный тормоз внесли некоторые изменения, поэтому стоит знать, что существовали также ранние и поздние его версии.

Балансир и замок-фиксатор

Тяжелый дульный тормоз на длинном стволе смещал центр масс пушки к срезу ствола, что привело к дисбалансу орудия относительно цапф маски орудия. Для устранения этой проблемы, на ранних версиях танка, орудие было сбалансировано тяжелой пружиной, находящейся в трубе вдоль правого борта в башне и присоединенной к маске орудия через систему рычагов.

На поздних версиях балансир разместили в задней части башни с небольшим наклоном по вертикали за сиденьем командира. Теперь балансир связывал защитную раму экипажа и пол башенной корзины.

Когда орудие не использовалось, его фиксировали замком, расположенным под потолком башни над казенной частью. В походном положении замок-фиксатор цеплялся за шпильки по бокам казенника, тем самым защищая элементы конструкции от нежелательных напряжений и исключая возможные перемещения ствола. Конструкция замка менялась во время производственного цикла Тигра, так как экипажи жаловались на время, которое требовалось, чтобы освободить и привести орудие в действие.

Следует напомнить, что тигр должен был остановиться, чтобы произвести точный выстрел. Стрельба на ходу с нестабилизированной пушки была крайне неточной и приводила к бесполезной трате боеприпасов.

Люлька

Люлька предназначалась для размещения в ней ствола и противооткатных устройств. Она крепилась к маске орудия своей передней частью.

Откатник с накатником в свою очередь крепились по бокам люльки. Ствол проходил через центральную трубу люльки и опирался на два латунных направляющих кольца запрессованных в нее.

При выстреле ствол откатывался, скользя по кольцам, назад и тормозился противооткатными устройствами.

Накатник

Гидропневматический накатник заправлялся газом и жидкостью, находящимися в непосредственном контакте, и поглощал 5% силы отката. Жидкостный цилиндр располагался в нижней части внешнего газового баллона. Осевые линии обоих цилиндров параллельны. Жидкостный цилиндр полностью заполнялся раствором глицерина с водой, а остальная часть механизма заправлялась азотом до надлежащего давления.

Работает накатник следующим образом. После отдачи, стержень накатника с поршнем останавливаются в тыльной позиции, а жидкость переносится из жидкостного цилиндра в газовый баллон. Газ сжимается с уменьшением объема цилиндра, тем самым уменьшая энергию отдачи. В то время как накатник поглощает часть энергии отдачи, откатник поглощает остальную энергию отдачи и дополнительно регулирует длину отката. При накате движущей силой является расширяющийся газ стремящийся вернуть жидкость обратно в жидкостный цилиндр, тем самым активизируя поршень накатника. Сила наката гасится тормозом отдачи. После нескольких выстрелов, газ и жидкость эмульсируют. Такое состояние, однако, не меняет отношения давления и объема, и жидкость по-прежнему эффективна для использования, при условии достаточной герметичности камеры.

Поршневой шток выполнен полым, чтобы устранить вакуум, который будет вызван в герметичном цилиндре. Этот канал позволяет выйти воздуху из задней части головки поршня.

Откатник

Тормоз отката полностью заполнялся тормозной жидкостью и поглощал 25% силы отката.

Он состоит из коаксиально расположенных внешнего цилиндра, веретена с модератором и штока с поршнем. Цилиндр заполнен жидкостью при атмосферном давлении. Веретено соединено с цилиндром неподвижно.

При отдаче, поршень и веретено управляют ходом казенной части. Когда оружие откатывается, часть жидкости выдавливается через кольцевой зазор между головкой поршня и веретеном. Другая часть жидкости проходит через клапан модератора и заполняет увеличивающуюся полость штока за модератором. Сжатая жидкость, протекая через сужающийся канал, отнимает большую часть силы отдачи и постепенно доводит пушку до полной остановки. Часть силы отдачи также поглощается повышением давления азота в накатнике. Далее действие наката активируется расширяющимся азотом в накатнике. Тормозная жидкость, которая сейчас находится в передней части головки поршня, проходит обратно через кольцевой зазор. Шток с поршнем скользит назад, а веретено с модератором проникает все глубже в шток, вытесняя из него жидкость. Клапан закрывается, жидкость нагнетается и выходит через канавки в штоке и отверстия в модераторе. Сила наката, таким образом, уменьшается и пушка приходит в состояние покоя без удара. Ниже для лучшего понимания приведена общая схема похожего по конструкции отактника не от «Тигра».

Защитная рама экипажа с лотком для гильз, индикатор отката

К задней части люльки крепилась защитная рама ограждавшая экипаж от удара казенной частью при откате орудия.

Под рамой располагался брезентовый лоток для стреляных гильз.

На раме устанавливали индикатор отката ствола. Он был напоминанием о тормозной жидкости, содержащейся в орудийной гидравлике. При откате казенная часть орудия сдвигала указатель. Пушка могла перемещаться назад до 620 мм, но при нормальной работе противооткатных устройств откат составлял 580 мм, о чем свидетельствует надпись «Feuerpause» (с нем. Прекращение огня) над соответствующей отметкой.

Казенная часть

Казенная часть имела в сечении форму квадрата со стороной 320 мм. Клиновой затвор вертикально раздвижной типа задвигался в расточенное прямоугольное отверстие в казеннике, которое воспринимало отдачу от ствола и затвора. На казенной части крепились части затворного механизма и штоки противооткатных устройств.

Приводной механизм

Приводной механизм, открывавший и закрывавший затвор, состоял из приводного штока, открывающей и закрывающей спиральных пружин, разделительной пластины, пускового рычага, левой и правой частей корпуса.

Пружины вставлялись в левый и правый корпуса. Между корпусами устанавливалась разделительная пластина. Собранный корпус одевался на приводной шток. Далее шток вставлялся в казенную часть, проходя ее насквозь, корпус механизма при этом располагался справа от казенника. С другой стороны приводного штока крепилась кулиса (левая сторона казенника). При откате кулиса входила в зацепление с дорожкой, при накате она двигалась по дорожке, инициируя работу автоматики.

Приводной шток также проходил через пусковой рычаг, который в свою очередь входил в зацепление с отверстием в правом боку затвора. Именно посредством пускового рычага на затвор передавались усилия от пружин для его закрытия и открытия.

Левая часть корпуса приводного механизма имела рукоятку, предназначенную для открытия затвора в ручном режиме. Когда механизм затвора установлен в ручной режим, пружина выходит из зацепления с приводным механизмом, и затвор может быть открыт и закрыт без действия пружины.

Затворный механизм

Затворный механизм имел клиновой затвор вертикально раздвижной типа и полуавтоматическое управление. В полуавтоматическом режиме после выстрела пустая гильза автоматически выбрасывалась из каморы, в то время как затвор оставался открытым, и готовым к заряжанию следующего снаряда. Затвор удерживался открытым посредством выбрасывателя, вопреки действию закрывающей пружины. При заряжании снаряда, выступающая закраина гильзы ударяла выбрасыватель, он срабатывал, и позволял затвору закрыться.

Выбрасыватель представлял собой два вертикальных прямоугольных прутка соединенных общей горизонтальной осью. Сверху на прутках имелись зацепы, которыми он удерживал затвор в открытом положении. В нижней части прутков располагались выступы предназначенные для срабатывания выбрасывателя при открытии затвора. Затвор, двигаясь вниз, ударял по выступам, тем самым поворачивая выбрасыватель на небольшой угол, и он в свою очередь выбивал гильзу из каморы. После полного открытия затвора и извлечения гильзы верхние зацепы выбрасывателя входили в зацепление с затвором, и удерживали его в открытом положении.

Переключатель режимов

Переключатель полуавтоматического и ручного режимов находился с правой стороны казенника и имел два положения.

Для включения ручного режима нужно было перевести переключатель в положении «Sicher», что в переводе с немецкого означает «Безопасный». В ручном режиме заряжающий мог сам открывать и закрывать затвор. Этот режим использовался в основном для открытия затвора при заряжании первого выстрела. Кроме того, электроспуск в ручном режиме не работал, то есть, можно сказать, орудие находилось на предохранителе. Для полуавтоматического режима переключатель переводили в положение «Feuer», «Огонь». В этом режиме после выстрела затвор автоматически открывался и гильза выбрасывалась в лоток. Таким образом, орудие после работы автоматики сразу было готово к заряжанию и проведению следующего выстрела.

Электрический спуск

KwK 36, как и все танки вермахта, оснастили электрическим спуском. Это значит, что воспламенение электрозапальной втулки происходило от нагрева при протекании через нее электрического тока. Электрическое воспламенение по сравнению с ударным (применявшимся на Flak 18/36) имеет меньшее время срабатывания и дает возможность производить выстрел в любой момент по желанию стреляющего нажатием всего лишь одной кнопки.

Как видно из схемы цепи, в ней присутствовали два аварийных выключателя, размыкающие цепь в случае неправильной работы противооткатных устройств. Выключатели исключали возможность совершить выстрел, который приведет к поломке орудия. Первый выключатель – электрический, размыкал цепь, если после выстрела орудие не возвращалось в свое первоначальное положение. Второй – гидравлический, который размыкал цепь при снижении давления накатнике (предположение автора).

Выстрел осуществлял наводчик, нажимая рычаг спуска (имевший форму дуги) находящийся за маховиком вертикальной наводки орудия. В результате нажатия на рычаг замыкалась токовая цепь электроспуска питающаяся от аккумулятора 12 вольт.

Этот самый грозный немецкий танк Второй мировой войны представлял собой совершенный образец боевой техники.

История создания танка весьма протяженна и запутанна. Разработка нового тяжелого танка в рамках программы Panzerkampfwagen VI началась в конце января 1937 года, когда фирма Henschel получила заказ на проектирование боевой машины под условным индексом DW1 (Durchbruchwagen - машина прорыва). Параллельно с фирмой Henschel над проектом нового тяжелого танка работала и фирма Porsche (доктор Порше был вообще любимчиком фюрера). Обе фирмы создали к 1941 году собственные варианты шасси соответственно VK 3001 (H) и VK 3001 (Р). Но в мае 1941 года во время совещания в Бергхофе Гитлер предложил новую концепцию тяжелого танка, обладавшего повышенными огневой мощью и броневой защитой и призванного стать ударной силой танковых соединений, в каждом из которых предполагалось иметь по 20 таких машин.

В свете предложений фюрера и с учетом результатов испытаний опытных тяжелых танков были разработаны тактико-технические требования, а затем выдан заказ на разработку танка VK 4501. Изготовить прототипы предполагалось к маю - июню 1942 года. Уже готовые танковые платформы пришлось создавать практически заново. Конкуренция обоих фирм достигла апогея весной 1942го, когда обе машины, оснащенные одинаковыми башнями от фирмы Friedrich Krupp AG, прибыли в ставку "Волчье логово" (Wolfsschanze) в Восточной Пруссии для показательных испытаний.

Министр вооружений Третьего Рейха Albert Speer лично тестирует шасси нового танка "Тигр"

Обе машины имели еще свои (иногда существенные) недостатки. Так например сырая, недоведенная электротрансмиссия серьезно затрудняла маневрирование VK 4501(Р), например, с огромным трудом танк совершал повороты на 90°. При испытаниях на скорость, VK 4501(H) разогнался на участке 850 м лишь до 45 км/ч, при этом двигатель перегрелся настолько, что возникла угроза пожара. Взвесив все "за" и "против", несмотря на особое расположение Гитлера к доктору Порше, проводившая испытания комиссия приняла все же решение в пользу танка фирмы Henschel. Шасси же VK 4501(Р) использовали позднее для САУ "Фердинанд".

Ввеху - прототип танка "Тигр" от Порше, хорошо видна конструкция катков,
использованных позднее в "Фердинандах" (внизу)

В начале августа 1942 года началось серийное производство нового тяжелого танка, что, впрочем, не означало конец испытаний. Они продолжались, но уже на главном танковом полигоне вермахта в Куммерсдорфе. Первый танк прошел к тому времени 960 км. По среднепересеченной местности машина развивала скорость до 18 км/ч, расход топлива составлял при этом 430 л на 100 км.

В процессе серийного производства в конструкцию танка, выпускавшегося в одной модификации, практически непрерывно вносились изменения и улучшения. У первых же серийных машин был изменен ящик для снаряжения и ЗИПа, крепившийся на корме башни. На прототипах использовался ящик, позаимствованный у Panzerkampfwagen III. Лючок с бойницей для стрельбы из личного на правой стенке башни заменили на люк-лаз.

Рисунок: общий вид танка, первые модели были именно так окрашены,
считалось что танки так мощны, что никакая защитная окраска им не требуется,
напротив - один их вид должен был внушать страх.

Для самообороны от вражеской пехоты по периметру корпуса были смонтированы мортирки для противопехотных мин типа "S". Эта мина, боевая часть которой включала 360 стальных шариков, выстреливалась на небольшую высоту и разрывалась. Кроме того, на башнях танков устанавливались дымовые гранатометы NbK 39 калибра 90 мм.
В то время "Тигр" был единственным серийным танком в мире, оснащенным в массовом порядке оборудованием подводного вождения (для преодоления водных препятствий - не все мосты выдерживали массу танка), которое нашло широкое применение в танкостроении лишь в 50-е годы. Правда, в войсках это оборудование практически не использовалось и от него со временем отказались. О качестве системы говорит хотя бы тот факт, что в ходе испытаний на заводском полигоне, где для этой цели был построен специальный бассейн, танк с работающим двигателем находился под водой до двух с половиной часов.
На "Тиграх" использовались два типа гусениц - транспортные, шириной 520 мм и боевые, шириной 725 мм. Первые применялись для перевозки по железной дороге, дабы вписаться в габарит платформы (также специально усиленной - шестиосной), и для движения своим ходом по дорогам с твердым покрытием вне боя.

Замена транспортировочных гусениц на боевые

Конструкция танка представляла собой классический вариант с передним расположением трансмиссии.
В передней части находилось отделение управления. В нем размещались коробка передач, механизм поворота, органы управления, радиостанция, курсовой пулемет, часть боекомплекта и рабочие места механика-водителя (слева) и стрелка-радиста (справа).

Боевое отделение занимало среднюю часть танка. В башне устанавливались пушка и спаренный пулемет, приборы наблюдения и прицеливания, механизмы наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под поликом башни размещался боекомплект.
В передней части башни в литой маске устанавливалось основное вооружение "Тигра" - пушка 8,8 cm KwK 36 калибра 88 мм, разработанная на базе знаменитого зенитного орудия Flak 18. Ствол пушки имел длину 56 калибров - 4928 мм; вместе с дульным тормозом - 5316 мм. От прототипа KwK 36 отличалась прежде всего наличием электроспуска и высокоэффективного дульного тормоза, существенно снижавшего отдачу пушки при выстреле. С пушкой был спарен 7,92-мм пулемет MG-34. Курсовой пулемет размещался в лобовом листе подбашенной коробки в шаровой установке. На командирской башенке позднего типа на специальном устройстве Fliegerbeschussgerät 42 можно было установить еще один (зенитный) пулемет MG-34.

Башня приводилась во вращение гидравлическим поворотным механизмом на днище танка мощностью 4 кВт. Отбор мощности производился от коробки передач с помощью специального карданного вала. При 1500 об/мин коленчатого вала поворот башни на 360° осуществлялся за 1 мин. При неработающем двигателе башню поворачивали вручную, но из-за длинного ствола уже при наклоне в 5° ручной разворот был невозможен.
В моторном отделении располагался двигатель и все его системы, а также топливные баки. Моторное отделение отделялось от боевого перегородкой. На танке устанавливались двигатели Maybach HL 210P30 в 650 л.с. или Maybach HL 230P45 в 700 л.с. (с 251-й машины). Двигатели 12-цилиндровые, V-образные, карбюраторные, четырехтактные. Следует подчеркнуть, что двигатель HL 230P45 был практически идентичен двигателю танка "Пантера". Система охлаждения - жидкостная, с двумя радиаторами. По обеим сторонам двигателя располагались сдвоенные вентиляторы. В связи с изоляцией моторного отсека от воздухопритоков системы охлаждения на обоих двигателях был применен специальный обдув выхлопных коллекторов и генератора. Топливом служил этилированный бензин с октановым числом не ниже 74. Емкость четырех бензобаков - 534 л. Расход топлива на 100 км при движении по шоссе - 270 л, по бездорожью - 480 л.
Ходовая часть танка применительно к одному борту состояла из 24 опорных катков, расположенных в шахматном порядке в четыре ряда. Опорные катки размером 800х95 мм у первых 799 танков имели резиновые бандажи; у всех последующих - внутреннюю амортизацию и стальные бандажи. Слабым местом ходовой части "Тигра", от которого никак не удавалось избавиться, был быстрый износ и последующее разрушение резиновых бандажей опорных катков.

Большая часть произведенных "Тигров" шла на восточный фронт.

Начиная с 800-й машины на танк начали устанавливать опорные катки с внутренней амортизацией и стальными бандажами. При этом наружный ряд одинарных катков был снят. За счет применения автоматического гидравлического сервопривода для управления 56-тонным танком не требовалось сколь-нибудь значительных физических усилий. Передачи переключались буквально двумя пальцами. Поворот осуществлялся легким поворотом штурвала. Управление танком было настолько простым, что с ним мог справиться любой член экипажа, что в боевой обстановке оказывалось немаловажным.

Корпус танка - коробчатого типа, собирался из броневых листов, соединенных в шип и сваренных двойным швом. Броня - катаная, хромомолибденовая, с поверхностной цементацией. При этом, установив все бронелисты корпуса вертикально, конструкторы танка полностью игнорировали простой и весьма эффективный способ усиления бронезащиты посредством наклонного расположения бронелистов. И хотя толщина лобовой брони корпуса составляла 100 мм, а бортов и кормы - 82 мм, бронебойные снаряды советской 76,2-мм пушки ЗИС-3 могли поражать лобовую броню танка с 500 м, а бортовую и кормовую броню - даже с расстояния 1500 м.

Москва, лето 1943 года. Первый трофейный "Тигр" на выставке в ЦПКиО им. Горького.

Специально для танков "Тигр" была создана новая тактическая единица - тяжелый танковый батальон (schwere Panzerabteilung - sPzAbt), представлявший собой отдельную воинскую часть, которая могла действовать как самостоятельно, так и придаваться другим частям или соединениям вермахта. Впоследствии были образованы 14 таких батальонов, один из них действовал в Африке, другой в Италии, остальные - на восточном фронте.

Колонна "Тигров" в районе города Бердичева.

В августе 1942 года первые танки уже "проходили испытания" в предместьях осажденного Ленинграда (а уже в январе 1943 нашими войсками был захвачен первый почти не поврежденный "Тигр"). Наиболее массово "Тигры" использовались во время Курской битвы, или, как она называлась у немцев, операции "Цитадель". К 12 мая 1943 года для участия в этом сражении планировалось иметь 285 боеготовых "тигров", но план этот не выполнили, передав в войска только 246 машин.

Тигры идут на Курск. Транспортировка без перехода на транспортные гусеницы.

К началу высадки союзников в Нормандии в июне 1944-го немцы располагали на Западе 102 "Тиграми" в составе трех тяжелых танковых батальонов СС. Один из них отличился больше других, в основном благодаря тому, что одной из его рот командовал самый результативный немецкий танкист - оберштурмфюрер СС Михаэль Виттман. Его подвиги в большой степени составили славу танка, всего же на его счету числится 138 танков и САУ.

Михаэль Виттман и экипаж его "Тигра" №S21

В целом, эффективность использования танка базировалась на его эффективном вооружении, дополненном прекрасной оптикой и продуманностью внутренней компоновки. Большинство танков тех лет уступали "Тиграм" в дальнобойности и скорострельности. Таким образом, экипаж "Тигра" мог начать бой еще с безопасного для себя расстояния и закончить его, не дав противнику толком приблизиться. Все известные случаи победы в танковых боях над "Тиграми" - при значительном численном перевесе. Тот же Виттман погиб в конце-концов прорываясь через строй "Шерманов", он просто был расстрелян в упор как минимум пятью танками.

Главным недостатком танка являлась, несомненно, его броня, вернее ее количество и масса. Расположив более тонкие броневые листы под большими углами наклона, конструкторы "Пантеры", например, смогли добиться почти аналогичных "Тигру" параметров защищенности, на 13 тонн снизив массу.

Вертикальная броня "Тигра" - его слабое место.

"Тиграм" же при максимальной мощности двигателей того времени в 700 лс, было очень затруднительно эффективно передвигаться по пересеченной местности. Танк весом в 56 тонн элементарно вяз на болотистых почвах. Для сравнения: Т-34 при весе в 26 тонн приводился в движение 500-сильным дизелем. Кроме того, это же являлось причиной многих усложнений в конструции и часто вело к проблемам при транспортировке и эксплуатации.

В городских боях на узких улицах, "Тигры" теряли почти все свои преимущества.

"Тигр" часто называют лучшим тяжелым танком Второй мировой войны (конкуренцию может составить разве что ИС-2) и несмотря на все его недостатки, по совокупности параметров так это вероятно и было - многие концепции и технические решения используются в танкостроении до сих пор.

Pz.Kpfw. Tiger Ausf. H1

Основные характеристики

Кратко

Подробно

5.7 / 5.7 / 5.7 БР

5 человек Экипаж

Подвижность

57,3 тонн Масса

8 вперёд
4 назад КПП

Вооружение

92 снарядов боезапас

8° / 16° УВН

4 350 снарядов боезапас

150 снарядов размер обоймы

900 выстрелов/мин скорострельность

Экономика

Описание

Работы по созданию тяжёлого танка начались в 1937 году. Только после нападения на СССР были определены тактико-технические требования на новую боевую машину прорыва. Танк был разработан фирмой Henschel под руководством Эрвина Адерса. Выпускался заводами Henschel и Weggman, которые выпустили около 450 экземпляров с июля 1942 года по август 1943 года.

Первые 495 машин оснащались оборудованием, которое позволяло преодолевать водные преграды глубиной до 4 м. Начиная с 251-й машины двигатель Maybach HL 230 P30 мощностью 600 л.с. был заменён на Maybach HL 230 P45 мощностью 700 л.с. «Тигр» вооружался 88-мм пушкой 8,8 cm KwK-36 L/56, которая была танковым вариантом знаменитого зенитного орудия Flak 18/36. Весной-летом 1943 года танк комплектовался дымовыми гранатомётами и мортирами для стрельбы противопехотными минами.

Panzerkampfwagen Tiger (8,8 cm) Ausführung H1 или Tiger I поступали на вооружение тяжёлых танковых батальонов. Впервые танки были применены осенью 1942 года на Ленинградском фронте в составе 502-го тяжёлого танкового батальона. В декабре 1942 года в Северной Африке вступили в бой Тигры 501-го батальона. Первые танки, поступившие в войска, зачастую ломались, сказывалась поспешность в запуск массового производства. Машина получилась очень тяжёлой с низкой маневренностью. Расход топлива составлял 10 литров на 1 км. Полного запаса топлива танка 567 литров хватало всего на два с половиной часа боевой работы - это было одним из существенных минусов танка. Но все компенсировалось простотой и легкостью в управлении боевой машиной. Танкисты, служившие на Тиграх, постоянно положительно отзывались о коробке передач танка, трансмиссии, органах рулевого управления. Броневая защита танка обеспечивала высокие шансы экипажа на выживание в бою, даже в случае выхода танка из строя.

Основные характеристики

Бронезащита и живучесть

Tiger ausf H1 по конструкции корпуса представляет собой классическую немецкую коробку, по этому, постановка “ромбом” является идеальным приёмом по усилению защищённости танка. Обратите внимание на числа приведённой брони по отношению к реальной толщине плит. Непосредственно в ангаре, стоит подробнее ознакомиться со значениями приведённой брони на каждой броне плите в зависимости от угла постановки танка. Это поможет в понимании где и как лучше ориентировать машину на местности, что бы эффективно сопротивляться тем или иным орудиям противника.

Именно из такой постановки корпуса Тигр должен атаковать, что бы оставаться максимально неуязвимым для ответного огня. При этом если цель находится в движении и атакует вас, необходимо смещать собственный корпус так, что бы сохранять максимально эффективное положение ромба.В противном случае цель обойдёт вас с борта. Если цели 2 и более, ромб стоит выставлять к более опасной из них.

Подвижность

Разворот на Тигре реализован вращением на месте, посредством хода гусениц в противоположном направлении, что несомненно ускоряет его. Сам танк весьма медлителен, максимальной скорости достигает с трудом, скорость задней передачи не выше 8км/ч. Так же всегда следует помнить, что танк - это цельный механизм, поэтому, при окружении или при заходе на вас с фланга, нужно разворачивать не только башню или корпус, а всё сразу.

Вооружение

Основное орудие

Установленно мощное орудие 8,8 cm KwK 36 длинной 56 калибров (длинна ствола 4м 92 см) Комфортные расстояния стрельбы, с которого должен работать Тигр, составляют 800-1400м. Это расстояние обеспечивает быстрое гарантированное уничтожение цели и сохраняет защищённость танка от ответных выстрелов. При этом орудие обладает быстрым темпом стрельбы, что зачастую прощает ошибки наведения. Боекомплект Тигра представлен тремя типами снарядов.

• PzGr 39 бронебойный
• Hi.Gr 39 кумулятивный
• Sprgr осколочно-фугасный

Пулемётное вооружение

Курсовые и зенитные пулеметы не только позволяют сражаться с самолётами, они также эффективны и против легкобронированной техники. Оцените пулемётное вооружение и дайте рекомендации по его использованию.

Применение в бою

Тигр на марше

Pz.Kpfw. VI Tiger Ausf. H1 - сильная, среднебронированная и, в некоторой степени, мобильная машина. Многими расценивается только как танк “дальней руки”, однако это не совсем верно. Да, орудие действительно позволяет вести эффективный огонь по врагу на большой дистанции. Однако это не единственная тактика боя на Тигре. Наша подвижность позволяет нам вести активный бой: достаточно быстро занимать центральные точки на карте, и уже с этих позиций вести огонь. Однако, не долго задерживаясь на одном месте, можно попробовать зайти врагам в фланг. Некоторые противники, не ожидая от Тигра такой активной атаки, могут быть взяты врасплох.

Если Вы находитесь под прицельным обстрелом, не рекомендуется долго принимать бой в случае, когда Ваш противник опасен. Вместо этого лучше использовать скрыться, стараясь затем либо подманить цель ближе для гарантированного поражения, либо обойти её. Однако, основная тактика ведения боя на этом танке - стрельба со средних и дальних дистанций, возможная благодаря нескольким ключевым особенностям машины. Постановка машины ромбом позволяет выдерживать чужие попадания, а орудие - уничтожать противников.

Достоинства и недостатки

Достоинства:

• Лобовая броня способна выдержать множество попаданий
• Высокая максимальная скорость
• Мощное 88-мм орудие

Недостатки:

• Боеукладка расположена вдоль всего борта
• Бронирование без рациональных углов

Историческая справка

Прототип танка Тигр

С 1936 года и вплоть до конца Второй мировой войны Эрвин Адерс - главный инженер и начальник отдела новых разработок компании «Хеншель и сын АГ» в Касселе. Через год после вступления в должность Эрвин Адерс оставил проектирование паровозов, самолетов и кранового оборудования и целиком сосредоточился на танкостроении. В 1937-1938 гг возглавлял группу, занимавшуюся экспериментальными танками прорыва DW.1 и DW.2. В годы Второй мировой войны Адерс руководил разработкой проектов VK.3001 - VK.4501, что в конечном итоге привело к созданию танков PzKpfw VI «Tiger» и PzKpfw VI B «Tiger II» . За разработку этих машин Адерс получил неофициальное прозвище «Отец Тигров» (нем. Tigervater).

Первые работы по созданию танка «Тигр» начались в 1937 году. Panzerkampfwagen VI "Tiger I, "Тигр" - немецкий тяжёлый танк времён Второй мировой войны, прототипом которого являлся танк VK4501 (H), окончательно разработанный в 1942 году фирмой "Хеншель" под руководством Эрвина Адерса. В ведомственной сквозной классификации бронетехники нацистской Германии изначально танк получил обозначение Pz.Kpfw.VI (Sd.Kfz.181) Tiger Ausf.H1, но после принятия на вооружение одноимённого нового тяжёлого танка PzKpfw VI Ausf. B в название добавили римскую цифру "I" для отличия от более поздней машины, которая в свою очередь именовалась как "Тигр II". Хотя в конструкцию танка вносились небольшие изменения, модификация танка была всего лишь одна. В советских документах танк «Тигр» обозначался как T-6 или T-VI.

"Тигр" являлся исключительно грозным оружием, вместе с тем не лишенным недостатков технического характера. "Тигры" выходили из строя по причине механических поломок, пожаров двигателей. Кроме того, танковые подразделения испытывали дефицит топлива, поэтому порой приходилось бросать исправные танки. Противником «тигров» наряду с советскими танками и пушками стали хлипкие мосты, не выдерживавшие чудовищной массы бронированных мастодонтов.К счастью для немцев, на Восточном фронте чаше всего стояла плохая погода с низкой облачностью, затруднявшая действия авиации. Такой охоты летчиков за танками как на Западе, на Востоке не было. Впервые танки "Тигр I " пошли в бой 29 августа 1942 года у станции Мга под Ленинградом, массированно начали применяться со сражения и взятия Харькова в феврале-марте 1943 года, использовались вермахтом и войсками СС вплоть до окончания Второй мировой войны. Общее количество выпущенных машин - 1354 единицы.

Медиа

1943г., область Твери, СССР



Два Тигра 501 го тяжелого танкового батальона, весна 1944 г.СССР



Пехота под прикрытием Тигра. На фото один из первых серийных Тигров



Техническое обслуживание "Тигра" из 4-го взвода 2-й роты 503-го тяжелого танкового батальона на остановке в длительном марше

Созданный "сумрачным германским гением", этот, без всякого сомнения, самый грозный немецкий танк Второй мировой войны представлял собой совершенный образец боевой техники. И если два других самых знаменитых танка тех лет - Т-34 и "Шерман" -во многом обязаны своей известностью гигантским объемам производства, то "Тигр" - исключительно выдающимся боевым качествам. И можно лишь горько сожалеть, что качества эти использовались в борьбе за неправое дело...

Реальная работа по созданию нового тяжелого танка в рамках программы Panzerkampfwagen VI началась в конце января 1937 года, когда фирма Henschel получила заказ на проектирование боевой машины под условным индексом DW1 (Durchbruchwagen - машина прорыва). Корпус этого 30-тонного танка состоял из двух частей, соединявшихся друг с другом болтами - металлургические заводы еще не могли в то время изготовить катаные броневые листы большого размера толщиной 50 мм. Ходовая часть состояла из пяти обрезиненных опорных и трех поддерживающих катков на борт, ведущего колеса переднего расположения с гребневым зацеплением и гусеницы шириной 300 мм. Подвеска - индивидуальная, торсионная. Проходившее испытания шасси танка с балластом вместо башни оснащалось 280-сильным двигателем Maybach HL 120, коробкой передач Maybach Variorex и механизмом поворота типа Cletrac. Максимальная скорость движения 35 км/ч.

Разрабатывавшийся с сентября 1938 года вариант DW2 имел отличия от своего предшественника в конструкции коробки передач, стояночного тормоза, гусениц, бортовых передач, ведущих колес и подвески. На танк предполагалось установить башню от Pz.Kpfw.lV с 75-мм пушкой и спаренным пулеметом MG 34. Второй пулемет должен был устанавливаться в лобовом листе корпуса справа. Как и в первом случае, дело ограничилось постройкой и испытаниями шасси..

У опытного танка VK 3001(H), последовавшего за двумя первыми прототипами и созданного, как и они, под руководством начальника отдела перспективных разработок фирмы Henschel Эрвина Адерса, толщину лобовой брони корпуса довели до 60 мм, применили гусеницу шириной 520 мм и расположили опорные катки в шахматном порядке, 6-цилиндровый двигатель Maybach HL 116 мощностью 300 л.с. при 3000 об/мин позволял 30-тонной боевой машине двигаться со скоростью 35 км/ч. Были изготовлены три опытных шасси, которые использовались для испытания различных узлов и агрегатов. Когда в мае 1941 года Гитлер приказал начать разработку самоходных противотанковых установок с мощными пушками калибра 105 и 128 мм, для построенных VK 3001(Н) нашлось иное применение. На базе двух шасси этого типа фирма Rheinmetall-Borsig в Дюссельдорфе изготовила тяжелые САУ 12,8 cm Panzer-Selbstfahrlafette V. 128мм пушка Gerat 40 с длиной ствола 61 калибр и начальной скоростью снаряда 910 м/с, созданная на базе зенитного орудия, была установлена в открытой сверху рубке в кормовой части корпуса. Для размещения орудия массой 7 т пришлось удлинить ходовую часть, введя восьмой опорный каток. В рубке с толщиной стенок 30 мм размещались 5 членов экипажа и 18 пушечных выстрелов. Масса машины достигла 36 т. Обе самоходки отправили на Восточный фронт, где одну из них осенью 1943 года захватили советские войска. В настоящее время эта уникальная машина является экспонатом танкового музея в Кубинке.

Параллельно с фирмой Henschel над проектом нового тяжелого танка работала и фирма Porsche. Машина VK 3001(Р) - первая созданная в цехах нового завода Nibelungenwerke - получила фирменное название "Леопард" (Leopard) и обозначение Тур 100. Были построены два опытных образца шасси, оставшиеся без башен, так и не поступивших от фирмы Krupp. Главной особенностью поршевских шасси стала электромеханическая трансмиссия. Два двигателя, изготовленные венской фирмой Simmering-Graz-Pauker AG, мощностью по 210 л.с. каждый вращали два генератора, которые, в свою очередь, приводили в движение два электромотора. От них крутящий момент передавался на ведущие колеса. Танк должен был получить модифицированную башню от Pz.lV с 75мм короткоствольной пушкой. В дальнейшем на "Леопард" планировалось установить 105-мм пушку L/28. В 1941 - 1942 году обе машины проходили испытания, часто прерывавшиеся из-за многочисленных неполадок в трансмиссии.

В мае 1941 года во время совещания в Бергхофе Гитлер предложил новую концепцию тяжелого танка, обладавшего повышенными огневой мощью и броневой защитой и призванного стать ударной силой танковых соединений, в каждом из которых предполагалось иметь по 20 таких машин. В свете предложений фюрера и с учетом результатов испытаний опытных тяжелых танков были разработаны тактико-технические требования, а затем выдан заказ фирме Porsche на разработку танка VK 4501 (Р) с 88-мм пушкой и фирме Henschel - на VK 3601(Н) с пушкой с коническим стволом. Изготовить прототипы предполагалось к маю - июню 1942 года.

Работа по сборке машины Sonderfah-rzeug II, или Тур 101, официально именовавшейся в документах управления вооружений как Panzerkampfwagen VI, VK 4501 (Р) Tiger (P), велась в цехах завода Nibelungenwerke. Компоновка как самого танка, так и моторно-трансмиссионного отделения осталась такой же, как у VK 3001 (Р). Два расположенных параллельно друг другу 10-цилиндровых V-образных карбюраторных двигателя воздушного охлаждения Тур 101/1 мощностью 320 л.с. каждый с помощью клиноременной передачи приводили во вращение роторы двух генераторов. От последних электроэнергия подавалась на два электромотора, вращавших ведущие колеса танка. Всю электрическую часть трансмиссии поставила фирма Siemens-Schuckert. Что касается башни, то она разрабатывалась в инициативном порядке фирмой Krupp в тесном сотрудничестве с Porsche.

Между тем фирма Henschel быстро проектирует, изготавливает и выводит на испытания свой VK 3601(Н), проходивший по документам также как Panzerkam-pfwagen VI Ausf.B. С шасси не возникло никаких проблем: моторно-трансмиссионная группа и ходовая часть были хорошо отработаны на предшествующих моделях. Боевая машина массой 36 т, защищенная 100-мм лобовой броней, достигала скорости 40 км/ч. Что же касается башни и вооружения, то для этого танка они так и не были созданы. Дело в том, что фирма Krupp предлагала свой Gerat 725 - 75-мм пушку с коническим стволом. Но когда выяснилось, что бронебойный снаряд этой пушки включает в себя вольфрамовый сердечник массой 1 кг, от нее поспешно отказались-боеприпасы этой пушки "съели" бы весь вольфрамовый лимит вермахта. Успешно прошедшая испытания, на которых, кстати, присутствовал министр вооружений А.Шпеер, машина оказалась не у дел. Впрочем, ненадолго...

Заметим, что VK 3601 (H) с самого начала рассматривался в качестве промежуточной модели, как ступенька к следующей, более мощной боевой машине. Недаром планируемый выпуск этого танка был ограничен 172 экземплярами. Поскольку первоначальный вариант вооружения оказался неудачным, а сроки поджимали, нужно было искать какое-то новое решение. И его нашли - на танк была установлена крупповская башня, разработанная для VK 4501(Р). Правда, для этого потребовалось увеличить диаметр башенного погона в свету с 1650 до 1850 мм, что вызвало изменение верхней части корпуса. У VK 3601(Н) появились надгусеничные ниши, а масса возросла до 45 т. Конструктивные изменения повлекли за собой и смену индекса: танк стал называться VK 4501 (Н). Главным же было то, что на машине Э. Адерса, так же как и на танке Ф. Порше, "прописалась" 88-мм танковая пушка.

Это орудие было разработано фирмой Friedrich Krupp AG с использованием качающейся части зенитной пушки 8,8-cm Flak 18/36 - знаменитой "acht-acht" ("восемь-восемь"), без сомнения самого известного артиллерийского орудия Второй мировой войны. В танковом варианте, получив дульный тормоз и электроспуск, пушка стала именоваться 8,8cm KwK 36.

Впрочем, для танка фирмы Henschel предусматривался и второй вариант вооружения - 75-мм пушка KwK 42 L/70 в башне фирмы Rheinmetall-Borsig. Особенностью этой башни, изготовленной лишь в качестве деревянной модели в натуральную величину, был кормовой пулемет MG 34 в шаровой установке. Машина с рейнметалловской башней имела индекс Н2, с крупповской - Н1.

В марте 1942 года Гитлер предложил отправить прототипы тяжелых танков на фронт, дабы провести испытания в реальных боевых условиях. Вскоре после этого весьма сомнительного предложения он объявил, сколько танков должно быть готово к октябрю 1942 и к марту 1943 года. Было полным отрывом от реальности требовать к концу сентября 1942 года поступления 60 машин от Porsche и 25 - от Henschel, а к концу февраля 1943-го-еще 135 боевых машин от обеих фирм. Тут необходимо отметить, что оба танка еще до начала каких-либо серьезных испытаний фактически уже были запущены в производство. В заводских цехах Nibelungenwerke началась сборка опытной партии сразу из 10 машин VK 4501 (Р), а фирме Krupp заказали 90 башен. Вслед за этим Ф. Порше планировал выпустить 35 танков к январю 1943 года и 45 к апрелю. Еще дальше пошел его конкурент: изготовление первых 60 машин VK 4501 (Н) началось уже в середине 1941 года, и хотя к весне 1942-го был готов только один экземпляр, узлы и агрегаты остальных не пропали - их использовали впоследствии при сборке серийных "тигров".

20 апреля 1942 года, в день рождения Гитлера, оба танка были показаны фюреру в его ставке "Волчье логово" (Wolfsschanze) в Восточной Пруссии. Причем при доставке VK 4501 (Н) возникли определенные трудности, поскольку гусеницы танка выступали за габарит железнодорожной платформы на 50 мм с каждой стороны. На время перевозки танка пришлось перекрывать движение на всех участках железнодорожной линии Кассель- Растенбург. Не обошлось без проблем и с танком Ф. Порше - при выгрузке с платформы своим ходом тяжелая машина увязла в грунте. Хеншелевцы предусмотрительно использовали для этой цели 70-тонный железнодорожный кран, а поршевцы решили блеснуть. В конце концов им все-таки пришлось прибегнуть к помощи крана.

На следующий день обе машины прибыли в ставку. В 10.30, как это следует из воспоминаний Эрвина Адерса, начали собираться руководители рейха и вермахта. Геббельс и Геринг отсутствовали. Когда в 11.00 появился Гитлер, сотрудники фирм-изготовителей выстроились для представления фюреру. Затем состоялось награждение Фердинанда Порше Крестом за военные заслуги I класса. После торжественной части Гитлер около получаса осматривал машину Порше, внимательно выслушивая объяснения конструкторов. Танку Хеншеля он уделил всего 2-3 минуты, задал Адерсу один вопрос и отошел. Затем состоялся показ танков в движении.

После обеда прибыл Геринг. В присутствии его и министра вооружений Шпеера состоялись испытания на скорость. На участке 1000 м VK 4501 (Р) развил максимальную скорость 50 км/ч, а его конкурент на участке 850 м - 45 км/ч. При этом двигатель VK 4501(H) перегрелся настолько, что возникла угроза пожара. После охлаждения двигателя танк был вновь готов к действию. Главный инженер фирмы Henschel Курт Арнольд предложил Шпееру сравнительные испытания на маневренность, судя по всему, не без тайного умысла: он хорошо знал слабые места машины Порше. Сырая, недоведенная электротрансмиссия серьезно затрудняла маневрирование VK 4501(Р), например, с огромным трудом танк совершал повороты на 90". На этом фоне VK 4501(H) показал себя с самой лучшей стороны - многотонная машина крутилась буквально на пятачке, приводя в восторг зрителей.

Впрочем, эта демонстрация танков, по сути, ничего не решала - впереди были настоящие испытания на полигоне Берка, куда в мае 1942 года прибыли два VK 4501 (Р) и один VK 4501 (Н). В результате у танка фирмы Porsche, как и в случае с VK 3001 (Р), выявили низкую надежность электротрансмиссии. Кроме того, машина имела неудовлетворительную проходимость и маленький запас хода - всего в 50 км. Поскольку Гитлер хотел использовать новые танки и в Северной Африке, этот показатель должен был равняться как минимум 150 км. Разместить же дополнительное количество топлива в танке оказалось невозможно из-за отсутствия места. Легко было предвидеть и многочисленные трудности, которые могли возникнуть при эксплуатации боевой машины на фронте. Необычная трансмиссия требовала переподготовки механиков-водителей и специалистов ремонтных служб.

Взвесив все "за" и "против", несмотря на особое расположение Гитлера к доктору Порше, проводившая испытания комиссия приняла решение в пользу танка фирмы Henschel. Гитлер вынужден был согласиться. Машина получила обозначение Pz.Kpfw.VI (Sd.Kfz.181) Tiger Ausf.H1, а после принятия на вооружение в 1944 году танка Tiger II название изменили на Tiger Ausf.E или Tiger I. Уже изготовленные на заводе Nibelungenwerke 90 шасси VK 4501 (Р) было решено использовать в качестве базы для тяжелых штурмовых орудий, вооруженных 88-мм противотанковой пушкой, созданной на базе зенитки Flak 41 с длиной ствола в 71 калибр, - будущих "Фердинандов". В начале августа 1942 года началось серийное производство нового тяжелого танка, что, впрочем, не означало конец испытаний. Они продолжались, но уже на главном танковом полигоне вермахта в Куммерсдорфе. Первый танк прошел к тому времени 960 км. По среднепересеченной местности машина развивала скорость до 18 км/ч, расход топлива составлял при этом 430 л на 100 км.

К 18 августа 1942 года были выпущены первые 4 "тигра". Пятую и шестую машины 27 августа отправили в Фаллингбостель, где формировались 501-й и 502-й тяжелые танковые батальоны. Сборка танков осуществлялась на заводе фирмы Henschel в Касселе. К производству башен была привлечена фирма Wegmann. В процессе серийного производства в конструкцию танка, выпускавшегося в одной модификации, практически непрерывно вносились изменения и улучшения. У первых же серийных машин был изменен ящик для снаряжения и ЗИПа, крепившийся на корме башни. На прототипах использовался ящик, позаимствованный у Pz.Kpfw.lll. Лючок с бойницей для стрельбы из личного оружия на правой стенке башни заменили на люк-лаз. Для самообороны от вражеской пехоты по периметру корпуса были смонтированы мортирки для противопехотных мин типа "S". Эта мина, боевая часть которой включала 360 стальных шариков, выстреливалась на небольшую высоту и разрывалась. Кроме того, на башнях танков ранних выпусков устанавливались дымовые гранатометы NbK 39 калибра 90 мм (по три с каждой стороны). Последние также можно было использовать для стрельбы минами типа "S". На машинах поздних выпусков для этой цели служило "оружие ближней обороны" - Nahverteidigungswaffe - мортирка, установленная внутри танка и стрелявшая через амбразуру, расположенную на крыше башни за люком заряжающего.

Со второй половины 1943 года на "тигры" стали устанавливать новую командирскую башенку (с 391-й машины), унифицированную с башенкой "Пантеры" и имевшую устройство для крепления зенитного пулемета MG 34, а также перископический прибор наблюдения перед люком заряжающего. Были внесены изменения в спусковой механизм пушки, в стопор пушки по-походному, крепление спаренного пулемета, сиденья членов экипажа и др. На ее бортах разместили укладку запасных траков, которые до этого располагались только на нижнем лобовом листе корпуса. Пять траков крепились с левой, а три - с правой стороны. Подверглась изменениям и силовая установка танка. На первых 250 машинах устанавливался двигатель Maybach HL 210РЗО, на остальных - Maybach HL 230Р45. Для эксплуатации в африканской пустыне и в южных районах России на кормовом листе корпуса монтировались воздушные фильтры типа Feifel. Первые 495 танков оснащались оборудованием для подводного вождения, позволявшим преодолевать своим ходом по дну водные преграды глубиной до 4 м. Над специальным лючком в крыше моторного отделения устанавливалась трехметровая телескопическая труба для подачи воздуха в двигатель. Выхлоп производился непосредственно в воду. Все люки танка имели резиновые уплотнения. С особой тщательностью герметизировалась моторная перегородка, чтобы выхлопные газы не проникали в обитаемые отделения танка. В ходе испытаний на заводском полигоне, где для этой цели был построен специальный бассейн, танк с работающим двигателем находился под водой до 2,5 часа. В то время "Тигр" был единственным серийным танком в мире, оснащенным в массовом порядке оборудованием подводного вождения, которое нашло широкое применение в танкостроении лишь в 50-е годы. Правда, в войсках это оборудование практически не использовалось и от него со временем отказались.

Слабым местом ходовой части "Тигра", от которого никак не удавалось избавиться, был быстрый износ и последующее разрушение резиновых бандажей опорных катков. Начиная с 800-й машины на танк начали устанавливать опорные катки с внутренней амортизацией и стальными бандажами. При этом наружный ряд одинарных катков был снят.

На "тиграх" использовались два типа гусениц - транспортные, шириной 520 мм и боевые, шириной 725 мм. Первые применялись для перевозки по железной дороге, дабы вписаться в габарит платформы, и для движения своим ходом по дорогам с твердым покрытием вне боя. (При перевозке танков часто снимались и наружные опорные катки.) При использовании транспортных гусениц удельное давление на грунт возрастало до 1,53 кг/см2. В 1943 году 84 танка переоборудовали в командирский вариант. Боекомплект уменьшили до 66 выстрелов, сняли спаренный пулемет и разместили дополнительное радиооборудование. В зависимости от назначения командирские танки Pz.Bef.Wg. Tiger Ausf.E существовали в двух вариантах, отличавшихся набором радиостанций. Sd.Kfz.267 с радиостанциями Fu 5 и Fu 8 предназначался для дивизионного звена, а Sd.Kfz.268 с Fu 5 и Fu 7 - для командиров рот и батальонов.

Несколько "тигров" были переоборудованы в БРЭМ, причем, судя по всему, собственными силами войсковых частей - "фирменного" варианта такой машины не существовало. Одна машина с демонтированной пушкой и установленным на башне крановым оборудованием была захвачена союзниками в Италии. В отдельных случаях в качестве тягачей использовались шасси танка без башни. В основном же для эвакуации подбитых тяжелых танков с поля боя применялись БРЭМ Вегgepanther и полугусеничные тягачи FAMO (Sd.Kfz.9).

Осенью 1943 года по настоянию Гитлера в стандартную башню Н1 в опытном порядке установили 88-мм пушку KwK 43 с длиной ствола в 71 калибр. Но в это время уже шла разработка танка VK 4503 - будущего "Королевского тигра", размеры башни которого куда больше подходили для нового орудия.

Единственной страной, куда экспортировался "Тигр", стала Венгрия - наиболее стойкий и храбро сражавшийся союзник Германии. Танки туда поставили в июле 1944-го. Их количество (по разным источникам) колеблется от 3 до 13 единиц. Это были машины разного выпуска, переданные, по-видимому, из одного из тяжелых танковых батальонов с Восточного фронта. На 7 декабря 1944 года четыре "Тигра" находилось в составе 2-й венгерской танковой дивизии. Судя по фотографиям, эти машины имелись и в составе 1-й кавалерийской дивизии, сражавшейся с советскими войсками в восточной Польше.

Летом 1943 года три танка передали во временное пользование итальянцам. После капитуляции Италии их вновь вернули под знамена панцерваффе.

Любопытная история произошла с японцами, проявлявшими повышенный интерес к новым немецким танкам. 7 июня 1943 года японский посол в Германии генерал Ошима наблюдал под Ленинградом боевые действия 502-го тяжелого танкового батальона, затем посетил фирму Henschel и танковый полигон, где "тигры" проходили заводские испытания. Вскоре фирма получила указание передать японцам два комплекта документации, переснятой на микропленку. В сентябре 1943 года уже стоял вопрос о продаже Японии одного "Тигра". Предполагалось доставить его вместе с танком "Пантера", также закупленным японцами, в Бордо, а оттуда в разобранном виде - на подводной лодке в Японию. Довольно трудно представить, каким образом намеревались это осуществить - ведь разобрать танк на мелкие части просто невозможно. Корпус танка, например, даже без башни и ходовой части весил 29 т и имел весьма внушительные размеры.

Фирма Henschel не преминула извлечь из сделки неплохую выгоду. Полностью комплектный "Тигр" (а именно в таком виде его хотели получить японцы) с 92 артвыстрелами, 4500 патронами к пулеметам, 192 - к пистолету-пулемету, радиостанцией и оптикой обходился вермахту в 300 тыс. рейхсмарок. Дальневосточному союзнику его "толкнули" за 645 тыс. рейхсмарок. В эту сумму, правда, входила и стоимость разборки и упаковки. 14 октября 1943 года танк отправили в Бордо. После того как в феврале 1944 года был осуществлен платеж, "Тигр" стал японским. Впрочем, подводной лодки из Страны восходящего солнца он так и не дождался. Решением Главного командования сухопутных войск 21 сентября 1944 года танк был реквизирован и вновь передан в распоряжение германского вермахта.

Боевое применение

Специально для танков "Тигр" была создана новая тактическая единица - тяжелый танковый батальон (schwere Panzerabteilung - sPzAbt), представлявший собой отдельную воинскую часть, которая могла действовать как самостоятельно, так и придаваться другим частям или соединениям вермахта.

В 1942 и в начале 1943 года тяжелый танковый батальон организационно состоял из четырех рот, причем только две из них были танковые (с весны 1943 года- соответственно пять и три). Следует отметить, что в ряде случаев вплоть до осени 1943 года батальоны имели смешанный боевой состав. Наряду с тяжелыми танками "Тигр" на их вооружении состояли средние Pz.Kpfw.III Ausf.L, M и N. Причем в 1942 году в тяжелых батальонах последние составляли большинство. К 1944 году боевой состав новых частей стал более однородным. В танковых ротах и штабе имелись теперь только "тигры", машины иного типа - средние Pz.Kpfw.lV Ausf.H - сохранились лишь в танковом взводе роты обеспечения. Кстати, эти танки, резко отличавшиеся от остальных "четверок" по внешнему виду из-за противокумулятивных экранов, наши бойцы часто принимали за "тигры". Более того, даже в боевых донесениях они часто именовались "Тигр", тип 4", что резко "увеличивало" статистику примененных на том или ином участке фронта немецких тяжелых танков. Впрочем, в некоторых батальонах по-прежнему оставались на вооружении Pz.IIIN, а в sPzAbt 502, например, имелся взвод самоходных установок Jagdpanzer 38(t) Hetzer.

Формирование тяжелых танковых батальонов началось в мае 1942 года. Экипажи прибывали из боевых и учебных частей в 500-й запасной танковый батальон, дислоцировавшийся в Падерборне. Для их подготовки использовались и полигоны в Путлосе, Одруфе и Фаллингбостеле.

Первым 19 августа 1942 года получил "тигры" 502-й батальон. Ранним утром 23 августа четыре "тигра" погрузили на железнодорожные платформы и отправили на фронт - Гитлер торопил, ему не терпелось узнать, каковы новые танки в деле. 29 августа эшелон с боевыми машинами и личным составом 1-й роты sPzAbt 502 выгрузился на станции Мга, недалеко от Ленинграда. Уже в ходе выдвижения на исходные позиции для атаки начались поломки. У двух танков вышли из строя коробки передач, у третьего - перегрелся и загорелся двигатель. Эти агрегаты, и так работавшие с перегрузкой по причине большой массы танков, испытывали дополнительную нагрузку из-за движения по мокрому заболоченному грунту. Под покровом темноты "тигры" отбуксировали в тыл, и заводские механики, сопровождавшие машины, занялись их ремонтом. Не подлежавшие восстановлению агрегаты заменили на привезенные из Германии. К 15 сентября "тигры" были готовы к бою.

21 сентября 1-ю роту sPzAbt 502 передали в оперативное подчинение 170-й пехотной дивизии, в полосе которой ей и предстояло действовать. На следующий день "тигры" пошли в атаку. Двигаясь гуськом по узкой дороге, немецкие танки попали под фланговый огонь советской противотанковой артиллерии. Один "Тигр" был подбит, а три других остановились из-за поломок. Эти машины, по-видимому вышедшие из строя по техническим причинам, удалось эвакуировать, а четвертая поврежденная осталась на нейтральной полосе, где простояла почти месяц. Затем по личному указанию Гитлера ее взорвали.

В своих "Воспоминаниях солдата" генерал Г.Гудериан так откомментировал этот эпизод: "В сентябре 1942 года "Тигр" вступил в бой. Еще по опыту Первой мировой войны было известно, что при создании новых образцов вооружения следует запастись терпением и дождаться их массового производства, а затем применить их сразу в больших количествах. Зная об этом, Гитлер, тем не менее, хотел как можно быстрее увидеть в деле свой главный козырь. Однако перед новыми танками была поставлена абсолютно второстепенная задача: локальная атака в труднопроходимой местности в заболоченных лесах под Петербургом. Тяжелые танки могли двигаться только в колонну по одному по узким просекам, попадая под огонь противотанковых пушек, расставленных вдоль них. В результате - потери, которых можно было избежать, преждевременное рассекречивание новой техники и, как следствие, невозможность в будущем застать противника врасплох".

Трудно не согласиться с мнением генерала и довольно сложно понять логику немецкого командования, загнавшего новые танки в Синявинские болота. Возможно, причиной была одноименная наступательная операция, проводимая в августе - сентябре 1942 года Волховским фронтом. Ведь именно в полосе 2-й ударной армии этого фронта и появились "тигры". Впрочем, наивно полагать, что столь незначительное число даже таких мощных танков могло оказать хоть какое-то влияние на ход операции. Похоже, что их появление вообще осталось тогда незамеченным для советского командования.

Впоследствии, в январе 1943 года 1-я рота 502-го батальона участвовала в тяжелых боях в ходе отражения советского наступления по прорыву блокады Ленинграда. На 10 января в составе роты имелось семь "тигров", а также три Pz.IIIN и семь Pz.IIIL. К концу месяца пять "тигров" было потеряно в боях, причем три из них подорвали экипажи. Одна машина, сравнительно легко поврежденная и по какой-то причине не подорванная экипажем, была захвачена нашими войсками. Этот, без сомнения, важный факт весьма разнообразно трактуется в отечественной военно-исторической и мемуарной литературе. К.А. Мерецков, командовавший в те дни Волховским фронтом, пишет: "Во время прорыва нами вражеской обороны фашистское командование бросило в бой новый тяжелый танк "Тигр", ранее проходивший испытания под Сталинградом. Он предназначался для участия в штурме Ленинграда. И вот это чудовище остановили наши пехотинцы-бронебойщики, повредив смотровые приборы танка. Экипаж не выдержал и бежал, бросив в целом исправную машину. Фашисты долго держали ее под непрерывным огнем и даже пытались отбить танк контратаками. Позднее я распорядился переправить "Тигр" на наш опытный полигон, где изучили стойкость его брони и выявили уязвимые места".

А вот что можно прочитать по этому поводу в книге, посвященной жизни и деятельности наркома танковой промышленности В.А. Малышева: "В январе 1943 года при прорыве блокады Ленинграда в торфянике возле карьеров кирпичного заводика у Рабочего поселка № 5 произошло следующее.

По узкому коридору, отделявшему Волховский и Ленинградский фронты, на одну из советских частей двинулся не совсем обычный танк. Ударившие по нему снаряды наших противотанковых пушек не остановили тяжелой машины. Он продолжал двигаться на Шлиссельбург. Но к дороге в это время подошла еще одна - 18-я стрелковая дивизия, которая сразу же обрушила на него сильный огонь орудий прямой наводки. Снаряды снова не вывели его из строя, но... Как предполагает генерал-полковник В.3.Романовский, командующий 2-й ударной армией, водитель танка, видимо, струсил, свернул с дороги, намереваясь уйти на Синявинскую высоту. Но, разворачиваясь, фашистский танк, оказавшийся неповоротливым, попал в торфяник, забуксовал и вскоре совсем завяз. Фашисты выскочили из машины, не уничтожив даже новенький технический паспорт, приборы, орудие, но их тут же перестреляли".

Впечатляющие подробности можно почерпнуть и из брошюры "Оружие победы", изданной Центральным музеем Вооруженных Сил СССР в 1986 году: "Было это под Ленинградом в январе 1943 года. В районе Синявинских высот в густых зарослях кустарника расположилась на огневой позиции батарея 122-мм пушек образца 1931/37 гг. 267-го корпусного артиллерийского полка. Внезапно послышался рокот танкового мотора. Два огромных танка с крестами на бортах надвигались на батарею. Когда до одного из орудий осталось не более 50 метров, прозвучал выстрел. Бронебойный снаряд весом 25 кг со скоростью 800 м/с врезался в башню головного "Тигра", которая, расколовшись, слетела с танка. Сильные удары крупных осколков башни по броне второго "Тигра" заставили его экипаж бежать, не заглушив двигателя".

Находившийся на Волховском фронте в качестве представителя Ставки Г.К.Жуков, описывая подробности захвата первого образца тяжелого танка "Тигр", рассказывал: "Это было 14 января 1943 г. Мне доложили, что между Рабочими поселками № 5 и № 6 наши артиллеристы подбили танк, который по внешнему виду резко отличался от известных нам типов боевых машин. Причем гитлеровцы принимали всевозможные попытки для эвакуации его с нейтральной полосы. Я заинтересовался этим и приказал создать специальную группу в составе стрелкового взвода с четырьмя танками, которой была поставлена задача захватить танк, отбуксировать его в расположение наших войск, а затем тщательно обследовать его. В ночь на 17 января группа во главе со старшим лейтенантом Косаревым приступила к выполнению боевого задания. Этот участок местности противник держал под непрерывным обстрелом. Тем не менее вражеская машина была захвачена и отбуксирована в расположение советских войск. В результате изучения танка и формуляра, подобранного в снегу, мы установили, что гитлеровское командование перебросило танк "Тигр" на Волховский фронт для испытания... Танк был отправлен нами на испытательный полигон, где опытным путем установили его уязвимые места, которые впоследствии стали достоянием всех наших фронтов".

И, наконец, в военно-историческом очерке "Советские танковые войска 1941 - 1945" сообщается: "У Рабочего поселка № 1 танкисты 86-го танкового батальона подбили и захватили тяжелый танк "Тигр". Это был первый "Тигр", захваченный нашими войсками в Великой Отечественной войне".

Обобщив всю эту информацию, можно сделать такой вывод: "Опытный тяжелый танк "Тигр" (или два "Тигра", но никак не больше), проходивший испытания под Сталинградом, но почему-то предназначавшийся для штурма Ленинграда, после того как советскими пехотинцами-бронебойщиками были выведены из строя все его смотровые приборы, очевидно сослепу, доехал аж до позиций нашей корпусной артиллерии, где был брошен экипажем. После этого 18-я стрелковая дивизия Волховского фронта эвакуировала этот танк (причем с работающим двигателем) от Рабочего поселка № 5, а 86-й танковый батальон Ленинградского фронта от Рабочего поселка № 1".

Возможно, в столь противоречивых сведениях нет ничего удивительного, ведь на территории от Синявинских высот до Ладоги в те дни действовали семь "тигров", а на освобожденной нашими войсками территории должны были остаться пять подбитых тяжелых немецких танков. Может быть, каждая из упомянутых воинских частей имела дело со своим "Тигром". Но на НИБТПолигон в подмосковную Кубинку доставили только одну легкоповрежденную и технически почти исправную машину. Именно ее демонстрировали летом 1943 года на выставке трофейной техники в ЦПКиО имени Горького в Москве. Правда, тут возникает вопрос: какой же тогда танк был расстрелян на испытаниях в апреле того же года в Кубинке? Можно предположить, что с Волховского фронта для этой цели доставили еще один подбитый "Тигр".

Что касается Сталинграда, то, конечно же, никакие "тигры" там не испытывались. Не участвовали они и в контрударе группы Манштейна с целью деблокады окруженной армии Паулюса. Прибывший в январе 1943 года на южный фланг советско-германского фронта 503-й тяжелый танковый батальон был включен в состав 4-й танковой армии и принимал участие в боевых действиях на Северном Кавказе, отступая вместе с другими немецкими войсками от Ставрополя до Ростова-на-Дону. С начала января вместе с ним вела боевые действия 2-я рота 502-го батальона, вскоре включенная в sPzAbt 503 в качестве его 3-й роты. 10 апреля 1943 года батальон отвели в тыл для пополнения, а затем перебросили под Харьков.

В 1942- 1943 годах немцы сформировали 10 тяжелых танковых батальонов вермахта и 4 роты для дивизий "Великая Германия" (Gro deutschland), "Лейбштандарт СС Адольф Гитлер" (Leibstandarte SS Adolf Hitler), "Рейх" (Das Reteh) и "Мертвая голова" (Totenkopf). На базе этих рот затем также были сформированы батальоны. Большинство тяжелых танковых батальонов воевало на Восточном фронте. Никогда здесь не появлялся sPzAbt 504, действовавший сначала в Африке, а затем в Италии, и sPzAbt 508, также сражавшийся в Италии. На Восточном фронте находились и все роты, а также один из сформированных на их основе батальонов - 3-й батальон моторизованной дивизии "Великая Германия". Остальные батальоны воевали на Западе.

Наиболее массово "тигры" использовались во время Курской битвы, или, как она называлась у немцев, операции "Цитадель". К 12 мая 1943 года для участия в этом сражении планировалось иметь 285 боеготовых "тигров", но план этот не выполнили, передав в войска только 246 машин. Значительная их часть была сосредоточена в районе Орловско-Курского выступа. Непосредственно же в операции "Цитадель" приняли участие два тяжелых танковых батальона (503-й и 505-й) и четыре роты в составе моторизованных дивизий.

На северном фасе Курской дуги против нашего Центрального фронта действовал только один - 505-й тяжелый танковый батальон (45 танков "Тигр"). Причем появившиеся в последнее время в некоторых изданиях сведения об участии танков этого батальона в боях за станцию Поныри вступают в противоречие с описанием боевого пути этого батальона, изданным на Западе. Если судить по этому источнику, то 505-й батальон вместе со 2-й немецкой танковой дивизией, в оперативном подчинении у которой он находился, атаковал позиции нашей 70-й армии в направлении Подолянь - Саборовка - Теплое. В ходе этих боев, по немецким данным, были безвозвратно потеряны три "тигра", что в целом стыкуется с нашими данными, поскольку между населенными пунктами Самодуровка, Кашара, Кутырки, Теплое, высота 238,1, на поле размером 2х3 км после боев было обнаружено 74 подбитых и сгоревших немецких танка, САУ и других бронированных машин, в том числе четыре "тигра" и два "фердинанда". 15 июля, с разрешения командующего фронтом К.К.Рокоссовского, это поле снимали приехавшие из Москвы кинохроникеры, и именно его после войны начали называть "полем под Прохоровкой", хотя собственно под Прохоровкой на южном фасе Курской дуги не было ни одного "фердинанда". Следует отметить, что, несмотря на столь незначительное число потерянных "тигров", количество участвовавших в боях машин этого типа было невелико по причине большого числа повреждений, поломок и неисправностей. Так, например, 13 июля в строю батальона имелось только 14 боеготовых "тигров". Остальные требовали ремонта разной степени сложности.

В 503-м тяжелом танковом батальоне к началу сражения имелось 42 "тигра". Батальон находился на южном фасе Курской дуги в составе 3-го танкового корпуса оперативной группы "Кемпф" и действовал в полосе обороны нашей 7-й гвардейской армии: его потери в этих боях составили, по немецким данным, четыре "тигра". Что же касается сражения под Прохоровкой, то непосредственное участие в нем 11-12 июля 1943 года приняли "тигры" моторизованных дивизий СС "Лейбштандарт СС Адольф Гитлер", "Рейх" и "Мертвая голова" - всего 42 машины этого типа. Еще 15 "тиграми" располагала моторизованная дивизия "Великая Германия", наступавшая на Обояньском направлении.

Таким образом, в операции "Цитадель" приняли участие только 144 тяжелых танка "Тигр", что составляет всего 7,6% от общего количества немецких танков, задействованных в наступлении под Курском. Существенного влияния на ход событий они, конечно, оказать не могли, тем более что применялись достаточно разрозненно. Вместе с тем следует признать, что пропагандистская кампания, сопровождавшая их появление на фронте, определенного результата достигла. Сообщения об атакующих и подбитых "тиграх" часто поступали с участков фронта, где их не было и в помине. Во-первых, за "тигры" часто принимали танки других типов, а во-вторых, из-за так называемой "тигробоязни". Страх перед немецкими танками, сидевший в солдатах с 1941 - 1942 годов, оставался еще силен, а тут появился новый танк, почти неуязвимый для нашей артиллерии.

Если верить немецким данным, то в течение июля-августа 1943 года безвозвратные потери составили 73 танка "Тигр", а к концу года - 274 танка. При этом в 1943 году в строй после ремонта вернулись только 19 танков этого типа!

К началу высадки союзников в Нормандии в июне 1944-го немцы располагали на Западе 102 "тиграми" в составе трех тяжелых танковых батальонов СС: 101, 102 и 103-го. Больше других отличился первый, в основном благодаря тому, что одной из его рот командовал самый результативный немецкий танкист - оберштурмфюрер СС Михаэль Виттман. Боевую карьеру он начал на Восточном фронте в январе 1943 года, участвовал в Курской битве и к апрелю 1944 года довел число своих побед до 117 (по немецким данным). Весной 1944 года дивизию "Лейбштандарт СС Адольф Гитлер", в которой служил Виттман, перебросили в Бельгию. Здесь на базе 13-й роты 1-го танкового полка этой дивизии и сформировали 101-й тяжелый танковый батальон СС. Свой, без сомнения, самый известный бой Виттман провел на улицах городка Виллер-Бокаж в Нормандии.

7 июня его рота вышла из Бовэ и, сильно пострадав от воздушных налетов 8 июня возле Версаля, стала передвигаться только с наступлением темноты, чтобы к 12 июня добраться до Виллер-Бокажа, где следующий день предполагалось посвятить ремонту и техническому обслуживанию танков и оружия. Но теперь Виттман был вынужден стоять в башне своего танка и наблюдать за тем, как колонна английских танков, занявшая Виллер-Бокаж, спокойно занималась своими делами. "Они ведут себя так, словно уже выиграли войну", - проворчал наводчик обершаррфюрер Волль. Виттман, который на Восточном фронте уже прослыл как величайший танковый ас, хладнокровно сказал: "Сейчас мы им покажем что они ошибаются". Когда его "Тигр" с ревом рванулся вперед навстречу танкам 7-й бронетанковой дивизии англичан, начался один из самых результативных поединков, который Виттману удалось провести за годы войны.

Атакуя неподвижно стоявшие цели, он посылал снаряд за снарядом по танкам и автомашинам почти в упор, с самых близких дистанций, а под конец протаранил "Кромвель", преграждавший ему въезд на главную улицу городка. Там он уничтожил еще три танка штабной группы 4-го батальона 22-й бронетанковой бригады; четвертый танк уцелел, так как механик-водитель отвел его задним ходом в сад, не имея возможности открыть огонь по "Тигру", поскольку наводчик оказался вне машины. В это время командир "Шермана" из роты В сержант Стэн Локвуд, услышав начавшуюся поблизости стрельбу, осторожно направил свой танк в обход здания: впереди, примерно в 200 ярдах (около 180 м), "Тигр" Виттмана, обращенный к нему бортом, вел огонь вдоль улицы. Наводчик танка Локвуда выпустил четыре 17-фунтовых снаряда по "Тигру". Один из них попал в борт танка, и над ним показался дым, а затем и пламя. Последовал ответный выстрел "Тигра", который обрушил на "Шермана" половину здания и полностью его завалил. Пока англичане освобождали свою машину из-под обломков, немцы исчезли. "Тигр" Виттмана, получив лишь небольшое повреждение, прежде чем покинуть место побоища, сумел уничтожить еще один "Кромвель". Командир этого танка капитан ПэтДайэс выбрался из машины с помощью местной французской девушки, которая помогла ему добраться до другого танка роты В, из которого он доложил по радио своему командиру подполковнику Крэнли о разыгравшейся трагедии.

А Виттман, в ходе беспощадного поединка за 5 минут разгромив в пух и прах передовой отряд 7-й бронетанковой дивизии, дозаправил свою машину, пополнил боеприпасы и присоединился к остальной четверке "тигров" и немецкой пехоте. Они атаковали уцелевшие английские войска в районе высоты с отметкой 213. Днем Виттман вернулся в Виллер-Бокаж вместе с передовымии подразделениями 2-й танковой дивизии СС, подходившей к району боевых действий. Однако на сей раз англичане были готовы к встрече: они уничтожили "Тигр" Виттмана и еще три немецких танка, но все немецкие экипажи сумели спастись.

Трудно сказать, чего больше в этом эпизоде - мастерства или везения. С одной стороны, для того чтобы расстреливать неподвижные танки противника без экипажей, большого ума не надо, с другой - Виттман блестяще воспользовался ситуацией, которую создали сами англичане, не удосужившиеся выставить даже боевое охранение, и преподал им жестокий урок. А ведь это были части прославленной в боях в Северной Африке 7-й бронетанковой дивизии - "Крысы пустыни", как они гордо себя называли.

Виттман погиб 8 августа 1944 года близ Фалеза в бою с "шерманами" 4-й канадской танковой дивизии. С дистанции 1800 м он подбил два "шермана" из 1-го эскадрона. Чтобы разорвать строй атакующих, "Тигр" Виттмана рванулся вперед, подбил еще один "Шер-ман", но тут же получил пять попаданий с близкой дистанции. Три снаряда пробили башню, весь экипаж погиб. На этом можно было бы поставить точку, но сравнительно недавно в обстоятельствах гибели Виттмана появился "польский след". Дело в том, что вдоль дороги на Фалез наступали две дивизии: уже упомянутая 4-я канадская и 1-я польская танковая бригадного генерала С.Мачека. И вот в польской печати появляется описание того же боя, но только "Тигр" Виттмана в нем подбивают "шерманы" 2-го эскадрона 2-го танкового полка 1-й польской танковой дивизии. Что тут сказать, полемика по этому вопросу, внезапно вспыхнувшая спустя 50 лет после описываемых событий, ничего, кроме улыбки, вызвать не может, тем более что никаких серьезных доказательств в поддержку своей версии поляки, судя по всему, привести не могут, как, впрочем, и канадцы.

В своем последнем бою Виттман подбил три танка, всего же на его счету числится 138 танков и САУ. Не завышают ли немецкие источники количество побед Виттмана? Возможен ли такой показатель? Есть основания предполагать, что возможен - ведь самый результативный советский танкист старший лейтенант Д.Ф.Лавриненко, по официальным данным, уже за четыре военных месяца 1941 года на своем Т-34 подбил 52 немецких танка. Если бы не гибель в декабре 41-го, он наверняка мог бы составить серьезную конкуренцию немецкому танковому асу.

Впрочем, высокая результативность отдельных танкистов не могла спасти немецкие войска от поражения. Так, например, 101-й тяжелый танковый батальон СС, в котором служил Виттман, в боях у Фалеза был разгромлен. Всего же в 1944 году немцы потеряли 756 "тигров", при этом из ремонта вернулись в строй только 60. На начало ноября 1944 года вермахт и войска СС располагали 317 "тиграми" на Восточном фронте, 84 - на Западном и 36- в Италии. К 1 марта 1945 года Красной Армией и войсками западных союзников было уничтожено 1032 танка этого типа. На ту же дату, по официальной немецкой статистике, в армии резерва имелось 43 "тигра", включая пять учебных, а во фронтовых частях - 142 машины, включая 31 командирскую.

В настоящее время два "тигра" находятся в Британском Королевском танковом музее в Бовингтоне; по одному- в музее Абердинского полигона в США, во французском танковом музее в Самюре и в подмосковной Кубинке.

Оценка машины

Давать оценку танку "Тигр" довольно просто, так как изначально нет никакой двусмысленности с его классификацией и назначением - танк, без сомнения, тяжелый и с самого начала проектирования предназначался для действий в качестве такового. С другой стороны, на любого автора, решившегося на такой шаг, будут давить эпитеты "лучший", "сильнейший", "наиболее грозный", "неуязвимый" и другие, присвоенные ему еще "при жизни", в годы Второй мировой войны. Тем не менее попробуем.

Компоновка "Тигра" представляла собой классический немецкий вариант с передним расположением трансмиссии. Данная компоновка, благодаря объединению отделений управления и трансмиссионного, позволила отвести под боевое отделение часть корпуса, большую, чем при кормовом расположении трансмиссии. Последнее обстоятельство было для немецких конструкторов, всегда стремившихся обеспечить высокую эффективность применения вооружения, весьма важным

Из таблицы видно что, "Тигр" имел наибольший объем боевого отделения, существенно превосходя в этом отношении "Пантеру" с ее переразмеренным отделением управления. Компоновка танка более сбалансированна, хотя и характеризуется большим значением забронированного объема- 18,2 м3, что нельзя признать достоинством. Практически при тех же габаритах "Пантера" имела меньший забронированный объем - 17,2 м3, что в основном было достигнуто за счет наклона броневых листов.

Марка танка	Расположение трансмиссии	Относительная длина отделений корпуса (в % от длины корпуса в свету)
		управления		моторное	трансмиссионное
	кормовое
	кормовое

Компоновка "Тигра" обеспечивала комфортные условия экипажу в бою и позволяла рационально и удобно разместить внутренние агрегаты. Техническое обслуживание трансмиссии осуществлялось без выхода экипажа из танка. Вместе с тем при более сложных неисправностях ее демонтаж без снятия башни был невозможен.

О трансмиссии и органах управления стоит поговорить особо. Ничего подобного с точки зрения удобства для механика-водителя не встречалось ни на одном танке тех лет, за исключением "Королевского тигра", имевшего аналогичную трансмиссию. За счет применения автоматического гидравлического сервопривода для управления 56-тонным танком не требовалось сколь-нибудь значительных физических усилий. Передачи переключались буквально двумя пальцами. Поворот осуществлялся легким поворотом штурвала. Управление танком было настолько простым, что с ним мог справиться любой член экипажа, что в боевой обстановке оказывалось немаловажным.

Помимо трансмиссии, хорошей поворотливости танка способствовало маленькое отношение длины опорной поверхности к ширине колеи L/B - 1,26 (для сравнения: у "Пантеры" - 1,5, у ИС-2- 1,78, y Mk lV - 1,72).

Подробно останавливаться на вооружении "Тигра" нет необходимости. Высокая боевая эффективность 88-мм пушки KwK 36 общеизвестна. В этой связи следует подчеркнуть, что отличным качествам собственно самого орудия в полной мере соответствовало качество прицела. Прекрасная оптика позволяла немецким наводчикам добиваться попаданий в танки противника на дистанциях до 4000 м! Комплекс характеристик 88-мм пушки - масса и габариты, бронепробиваемость снарядов, скорострельность - позволяет утверждать, что в 1942 году немцы сделали правильный выбор, обеспечив своему тяжелому танку превосходство по вооружению над танками противника на перспективу. О том, насколько влияет на боевую эффективность танка правильный выбор артсистемы, можно судить на следующем гипотетическом примере.

Представим себе следующую ситуацию: дуэль между "Тигром" и ИС-2 в идеальных (ровная местность, дистанция до 1000 м) и равных (качество прицелов, уровень подготовки наводчиков, полный боекомплект, пушка с клиновым затвором) условиях. При этом заложим 50-процентную вероятность поражения первым выстрелом и договоримся, что оба танка дадут промах (в случае попадания и говорить не о чем), но обязательно должны попасть вторым снарядом, что в реальной жизни часто и бывало. Что же происходит дальше?

Заряжающий ИСа берет из боеукладки, расположенной в кормовой нише башни, 25-кг снаряд и вкладывает его в ствол, затем прибойником досылает его вперед так, чтобы ведущий поясок прочно (со звоном, как сказано в "Руководстве") заклинился в начале нарезов канала ствола. Опытный заряжающий досылает снаряд рукой, что ускоряет процесс. Затем заряжающий берет 15-кг гильзу с зарядом с правой стенки башни (мы договорились, что боекомплект полный, а значит, после первого выстрела в башне еще осталась одна гильза с зарядом, за следующей придется "нырять" вниз, поскольку остальные гильзы расположены в корпусе ИСа), вкладывает ее в ствол и досылает. При этом затвор закрывается автоматически. Заряжающий докладывает- "Готово", командир танка произносит - "Огонь", а наводчик, который за время заряжания успел откорректировать прицел, нажимает на спуск и производит выстрел. Впрочем, стоп! При всех наших условиях у самого тренированного заряжающего на все выше сказанное уйдет минимум 20 секунд, а значит, как ни горько это признать, он не успеет закончить процесс заряжания, потому-что на 8-й секунде в башню ИСа влетит 88-мм немецкий снаряд, а на 16-й - второй! Таким образом, при первом промахе "Тигр" со скорострельностью своей пушки 6-8 выстр/мин не оставил ИС-2 ни одного шанса на второй выстрел. Даже если бы наших танков было два, то "Тигр", поразив первый ИС, успевал бы дать первый выстрел по второму на 4 секунды раньше ответного. В итоге получается, что для гарантированного поражения одного "Тигра" вторым выстрелом необходимо иметь три танка ИС-2.

Так, собственно, и бывало. В большинстве случаев вне зависимости от типа танка (Т-34-85, например, не уступал по скорострельности пушки, но ему еще нужно было подойти на дистанцию эффективного, с точки зрения бронепробиваемости, выстрела) победа над "Тигром" одерживалась при численном превосходстве. И наши танкисты, и союзные стремились быстрее сблизиться с "Тигром", чтобы уравнять шансы. Так, собственно, и погиб Виттман: канадские (или польские) "шерманы" сблизились с ним и расстреляли почти в упор. Немцы же, наоборот, старались вести огневой бой на больших дистанциях, в полной мере используя достоинства своего вооружения.

На малых дистанциях боя "Тигр" терял свои основные преимущества в вооружении и броневой защите. Интенсивно маневрировать он не мог. Тут в полной мере сказывался основной его недостаток - слишком большая масса, вызванная нерациональным расположением броневых листов корпуса и башни, применение ходовой части с шахматным расположением катков, а также стремление добиться минимального соотношения L/B, приведшее к увеличению ширины корпуса.

Расположив более тонкие броневые листы под большими углами наклона, конструкторы "Пантеры", например, смогли добиться почти аналогичных "Тигру" параметров защищенности, существенно снизив при этом массу корпуса и башни.

Ходовая часть с шахматным расположением катков, обеспечивая танку ряд преимуществ перед традиционной (плавность хода, меньший износ резиновых бандажей), кроме сложности в производстве и эксплуатации, была очень тяжелой. Суммарная масса опорных катков "Тигра" составляла 7 т, а у ИС-2, например, -3,5. Общий же вес ходовой части с гусеницами у "Тигра" равнялся 14 т, у ИС-2-9,3. Соответственно 24,6% и 20,2% от массы машины. Можно предположить, что, расположив броневые листы под рациональными углами наклона и несколько уменьшив их толщину, применив традиционную ходовую часть и, наконец ограничив значение L/B=1,5 (как у "Пантеры"), немцы могли бы снизить массу "Тигра" до 45 - 46 т. При этом удельная мощность возросла бы до 14 л.с./т, а удельное давление существенно понизилось, что положительно сказалось бы на подвижности и проходимости танка. Был бы исключен напрямую связанный с перегруженностью перегрев двигателя и трансмиссии. А ведь выход из строя именно этих агрегатов являлся наиболее распространенной технической неисправностью "тигров", от которой не смогли избавиться до конца войны.

Тем не менее, несмотря на некоторые недостатки, по совокупности основных оценочных параметров (вооружение, защищенность, подвижность) "Тигр" являлся лучшим тяжелым танком Второй мировой войны. Конкуренцию ему мог составить только ИС-2, не уступавший "Тигру" ни в чем, кроме вооружения.

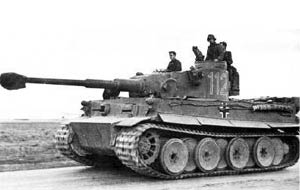

Г рандиозные военные действия 1939-1945 годов требовали присутствие на полях боевых действий самой современной техники того времени. Одним из представителей такой техники стал немецкий тяжёлый танк «Тигр» — PZ.VI(T6). Этот танк прославился не за счёт огромных масштабов производства, как Т-34, или «Шерман», а именно из-за высочайших боевых качеств.

Создание «Тигра»

«Тигр» был сконструирован в 1942 году на заводах фирмы «Хеншель», возглавлял разработку Эрвин Адерс. В это же время вариант танка VR4501 разрабатывал и Ф. Порше, однако военная комиссия выбрала первый вариант, хотя Адольфу Гитлеру больше понравился вариант Порше. Впервые в боевых действиях «Тигр» был испробован в боях под Ленинградом в конце августа 1942 года. За годы войны было выпущено 1354 танка «Тигр» (Tiger PZ.VI (T6)), из них пять танков были сделаны по разработкам Порше. Себестоимость танка в два раза превышала любой другой танк и составляла восемьсот тысяч рейхсмарок.

Впервые разработкой танка занялись в 1937 году. Создание танка было очень важно для Германии, так как на вооружении ни стояло не одного тяжелого танка прорыва. На протяжении четырёх лет прорабатывались несколько опытных образцов, однако утверждены они не были. После открытия Восточного фронта вопрос о создании супертяжелого танка стал еще острее. Немцы увидели, что их танки заметно уступают советскому Т-34, а с танком КВ-1 не мог сравниться не один танк вермахта. После анализа военных сражений на советско-немецком фронте перед «Порше» и «Хеншель» поставили задачу создания танка массой не менее сорока пяти тонн.

Презентация танка А.Гитлеру

Первая презентация разработок была приурочена к именинам Адольфа Гитлера. Фирма «Хеншель» реализовала в своём проекте такую же компоновочную схему, как и в «Панцеркампфваген IV», добавив на него разработку Г. Книпкампа – расположение в шахматном порядке опорных катков в 2 ряды. До этого такое расположение было только у тягачей и бронетранспортёров. Этим инженеры добились увеличения плавности хода и таким образом точность стрельбы на ходу существенно увеличилась.

Разработка Ф. Порше существенно отличалась своей дороговизной, так как требовало значительное количество меди для электрической трансмиссии. Однако кое-что от танков Порше все-таки взяли — башню, так как башни «Хеншель» так до конца разработаны не были.

Управление

Управление танком не представляло собой сложности и особых навыков не требовало. Управление осуществлялось рулем, схожим с автомобильным и тремя педалями – газ, сцепление и тормоз, также присутствовали рычаги для переключения передач, стояночного тормоза, и аварийного управления. Башня танка находилась почти по центру корпуса, лобовая броня башни составляла 10 см.

На первых моделях в крыше башни было три отверстия, для верхнего люка и вентилятора, в более поздних пять. Корпус «Тигра» (Tiger PZ.VI (T6)) впервые имел переменную ширину. Почти все бронелисты в корпусе соединялись между собой под углом девяносто градусов. Благодаря этому все поверхности корпуса по отношению к грунту были или параллельны или перпендикулярны.

Двигатель

На «Тиграх» стояли двенадцати цилиндровые двигатели, с объёмом 23095 см3. В топливные баки помещалось 534 литра, чего хватало на расстояние около ста километров по пересеченной местности. В качестве топлива использовался этилированный бензин, с октановым числом семьдесят четыре. Именно бензиновый двигатель был одним из минусов тяжелого танка, так как он очень хорошо загорался в случае попадания противника. Первые танки «Тигр» были оснащены бинокулярными прицелами с 2,5кратным увеличением, а уже с 1944 монокулярными с пятикратным увеличением.

Танк был оборудован мощной радиостанцией с устойчивой двухсторонней связью с радиусом до 9,4 в режиме азбуки Морзе. Каждый член экипажа имел ларингофон и головной телефон, которые были подключены к переговорному устройству, однако как позже показали боевые действия, система связи очень уязвима, поэтому сами танкисты передавали водителю сигналы с помощью сигнальной системы.

Вооружение

Основным орудием танка была пушка с калибром 88 мм. Длина пушки — 5,316 метров. После выстрела гильза выпадала в латунный короб, который помещал не более шести гильз, что часто отвлекала заряжающего от боя. Для стрельбы использовались патроны от зенитных пушек Flak, только ударную капсульную втулку меняли на электрозажигательную. Справа от пушки находился «спаренный» пулемет, который наводился вместе с пушкой, и стрельба велась нажатием педали.

Назначение

«Тигр» был задуман разработчиками как оборонительный и наступательный танк одновременно. Немецкие генералы давали «Тигру» характеристику, как танку для борьбы с танками и противотанковыми орудиями противника, а в боях с пехотой эффективность была низкой. Вооружение супертяжелого танка давало ему возможность вести бой с машинами противника на расстоянии более двух километров, в тоже время сверхпрочная броня давала возможность вести и ближний бой, не боясь серьёзных повреждений.

Синявинская наступательная операция стала своеобразным «боевым крещением» для «Тигров» (Tiger PZ.VI (T6)). Танки были брошены против наступающих войск противника, почти сразу же у танков начались поломки. У двоих танков не работала коробка передач, у еще одного начался пожар в двигателе, возможно это произошло из-за передвижения по мокрой земле, что существенно перегрузило и без того тяжёлый танк.

Однако танки быстро отремонтировали и уже в середине сентября они вернулись в бой. В следующем бою, 22 сентября немцы лишились четырёх танков, причем одна машина попала к противнику. В ходе операции «Цитадель» были задействованы 148 «Тигров», они использовались для прорыва обороны противника, здесь они показали себя блестяще, так как эффективно поражали любую советскую бронетехнику. Так один из «Тигров», смог в одиночку отразить атаку пятидесяти советских танков, при этом 22 танка он уничтожил.

«Тигры» принимали участие и на африканском фронте под руководством Роммеля. Здесь они смогли показать всю свою мощь, уничтожив только в боях в Тунисе за четыре дня 75 танков союзников. После капитуляции Германии в Африке много «Тигров» осталось в руках противника.

О техническом превосходстве «Тигров» можно судить по одному из боёв на Западном фронте, когда немецкий танкист-ас Виттман за пятнадцать минут уничтожил одиннадцать танков, два противотанковых орудия и тринадцать бронетранспортёров, разгромив, таким образом, разведку английской дивизии. На «Тиграх» вовремя боевых действий отличились еще два танкиста — аса Отто Кариус и Курт Книспель, уничтожив более 150 танков противника.

Аналоги «Тигра»

Сложно сравнивать тяжёлый «Тигр» с аналогичными танками противников, так как у него качественно усилены линейные части. «Тигр» (Tiger PZ.VI (T6)) по всем своим характеристикам превосходил тяжёлые танки СССР КВ-1 и КВ-1С и на их фоне выглядел сверхсовременным. Даже танки КВ-85 и ИС-1 существенно ему уступали, хотя и могли пробить 100 миллиметровую броню «Тигра». Почти равноценным аналогом «Тигра» можно назвать ИС-2, «Тигр» даже уступал ему по мощности и защищенности огня, но в тоже время «Тигр» превосходил его в скорострельности на минимальных дистанциях. Появившийся позднее «ТигрII» был менее сбалансирован, чем первая модель и до конца войны вторая модель постоянно страдала от проблем с механикой, очень часто экипажи танков предпочитали более старую модель новой.
