Нож используется человеком уже несколько тысяч лет. Трудно представить себе жизнь без этого изделия, ставшего незаменимым помощником. На современном ножевом рынке можно обзавестись самыми различными образцами колюще-режущих изделий. В строении ножа имеются элементы, вокруг названий которых сегодня ведутся споры. Причина тому - определения, которыми обозначают многие части и детали в клинках и рукоятках, позаимствованы из других языков. Однако, по мнению специалистов, имеются определенные термины, встречающиеся в техдокументации чаще всего. Информацию о строении ножа и описание всех элементов вы найдете в данной статье.

Знакомство с режущим изделием

Нож представляет собой специально обработанную металлическую полоску. Основным элементом в строении ножа является клинок. Данная часть может иметь любое сечение и быть плоской, многогранной и круглой. Многогранные клинки бывают в форме ромба и треугольника. Выбор формы зависит от того, для какой цели предназначен нож, поскольку таким клинком можно наносить самые различные ранения. Тем не менее, не стоит рассматривать нож как исключительно холодное оружие. Он считается универсальным инструментом, который пригодится и при решении вполне мирных задач.

О конструкции

В строении ножа выделяют две части: клинок и рукоятку. В стальных заготовках помимо лезвия любой формы и размера имеется хвостовик, посредством которого нож оснащается рукоятью. Специалистами разработано немало способов монтажа рукоятки к стальной заготовке. Способ крепления становится определяющим для формы хвостовика и его названия.

О клинках. Описание

В строении ножа любой клинок представлен следующими элементами:

• Плоскостью или голоменью. Это самая толстая часть клинка.
• Лезвием. Оно является рабочей режущей затачиваемой кромкой, которая тянется от пятки до кончика. Некоторые потребители, далекие от ножевого дела, термин «лезвие» применяют ко всей рабочей части клинка включительно с пяткой.
• Подводами. Посредством этих двух самых узких поверхностей формируется режущая кромка. Данные элементы образуются во время затачивания, когда под воздействием точила создается лезвие.
• Пяткой или пятой. Является незатачиваемым участком и продолжением лезвия. Задача пяты - усиливать жесткость ножа и не давать рукояти мешать затачивать клинок. В строении ножа из пяты и лезвия образуется рабочая часть.
• Обухом. Представляет собой часть противоположную режущей кромке. Затачиванию обух не подлежит. Как утверждают специалисты, вовсе не обязательно, чтобы данный элемент был прямым. Он может иметь самые различные формы.
• Скосом. Данный термин применим к изгибу или скошенной части обуха. С целью улучшить внешнюю эффектность ножа, скосы нередко затачивают. Ввиду того что эта заточка совершенно не обладает нужной остротой, а потому не улучшает функциональность ножа, скос часто называют фальшлезвием.
• Подъемом. Является изгибом в лезвии. Направлен в сторону оси ножа.
• Острием. В данной части соединены подъем и скос или обух с режущей кромкой. В зависимости от места расположения относительно обуха, острие может быть «взлетающим» и «падающим». В первом случае острие над обухом, во втором - ниже его линии. В столовых ножах наблюдается плавное закругление обуха к режущей кромке, а точка острия отсутствует.
• Спуском. Является сужением поверхности ножа к кромке. Спуски бывают самых различных форм со своими достоинствами. Самой распространенной формой, образующейся путем фрезерования, считается линзовидная. С таким профилем лезвие ножа с толстой обуховой частью получается самым тонким. По этой причине его еще называют бритвенным. Судя по многочисленным отзывам, большинство ножеделов оснащают свои изделия именно линзовидными спусками. Высокая популярность обусловлена тем, что нож получается с гораздо сниженным весом, не теряя при этом свою жесткость.
• Долом. Этим термином называют выемку на поверхности клинка. Благодаря долу нож обладает сниженным весом и улучшенной жесткостью.
• Ребром. Данный элемент в виде линии, которую образуют голомень и спуски. Ввиду того что плоскости в клинках могут быть заужены ближе к обуху, ребра считают самыми толстыми частями в строении ножа. Фото режущих изделий - далее в статье.

Многие производители путем химической или лазерной гравировки свои изделия клеймят, то есть наносят маркировку, по которой можно узнать о марке используемой стали и способе ее первичной обработки. Как утверждают специалисты, для нанесения заводского артикула на нож применяют золочение, чернение и другие технологические приемы.

О рукоятке

Данный элемент считается очень важным в строении ножа, так как позволяет выполнять его надежное удержание во время эксплуатации. Изготавливают хвостовики ножеделы по типу будущей рукояти.

Они бывают наборными, накладными или пластинчатыми и всадными. Накладные рукоятки представлены двумя пластинками из самых различных материалов, которые монтируют на хвостовик при помощи заклепывания. Всадные крепятся двумя способами:

1. Всадным. В прочном материале (дереве или кости) высверливают отверстие, в которое, приложив усилие, всаживают хвостовик. Отсюда и название рукояти. Место монтажа дополнительно фиксируют посредством клея или смолы.
2. Сквозным. В материале перед насаживанием предварительно делают резьбу, на которую гайкой затягивают все составные части рукоятки. В данном случае также используют смолу или другие клеящие смеси.

Об основных элементах рукояток

Рукояти ножей состоят из следующих частей:

• Черенок. Считается основной частью, поскольку именно с ней соприкасается ладонь.
• Спинка. Данный элемент имеет форму бочонка. Расположен сверху на рукояти.
• Брюшко. Представляет собой нижнюю часть. Для определенного способа хвата предусмотрены ножи с брюшками различных форм.
• Подпальцевая выемка или радиус. В виде ложбинки для указательного пальца. При выполнении колющего удара нож с радиусом обеспечивает владельца дополнительным упором. Существует два типа подпальцевых выемок. Радиусом преимущественно оснащают рукоятки, реже - сами клинки. Во втором случае местом выемки является пята.
• Гарда. Преимущественно обыватели так называют передний ограничитель в рукоятке. Специалисты же используют термин «крестовина». Задача гарды - предотвращать соскальзывание руки на режущую часть ножа. Раньше крестовина являлась элементом эфеса и использовалась в качестве защиты руки от встречных ударов. Гардой оснащают ножи с всадными рукоятками. Крестовина в конструкции является отдельной деталью от всей рукоятки. Поскольку в пластинчатых режущих изделиях приспособить гарду слишком проблематично, от этой идеи многие ножеделы вынуждены были отказаться.
• Тыльник. Так называют заднюю часть ножа, с помощью которой клинок извлекают из разреза. Тыльники имеются в изделиях как с всадными, так и с накладными рукоятками. В первом случае тыльник - это отдельная деталь, во втором - это просто задняя часть ручки ножа, которую еще называют торцом. В среде русских охотников тыльники чаще называют головками.
• Оковка, или обоймица. Данный элемент расположен между черенком, крестовиной и тыльником. Представлен в виде неширокой демпфирующей и обхватывающей прокладки. Используется в качестве кольцевого охватывающего предохранителя, задача которого - предотвращать раскалывание рукоятки от удара или усыхания. Также оковка может быть декоративным элементом ножа.
• Заклепки. Используются для монтажа накладок на хвостовик в рукоятках пластинчатого типа. Изготавливают клепки преимущественно из алюминия.

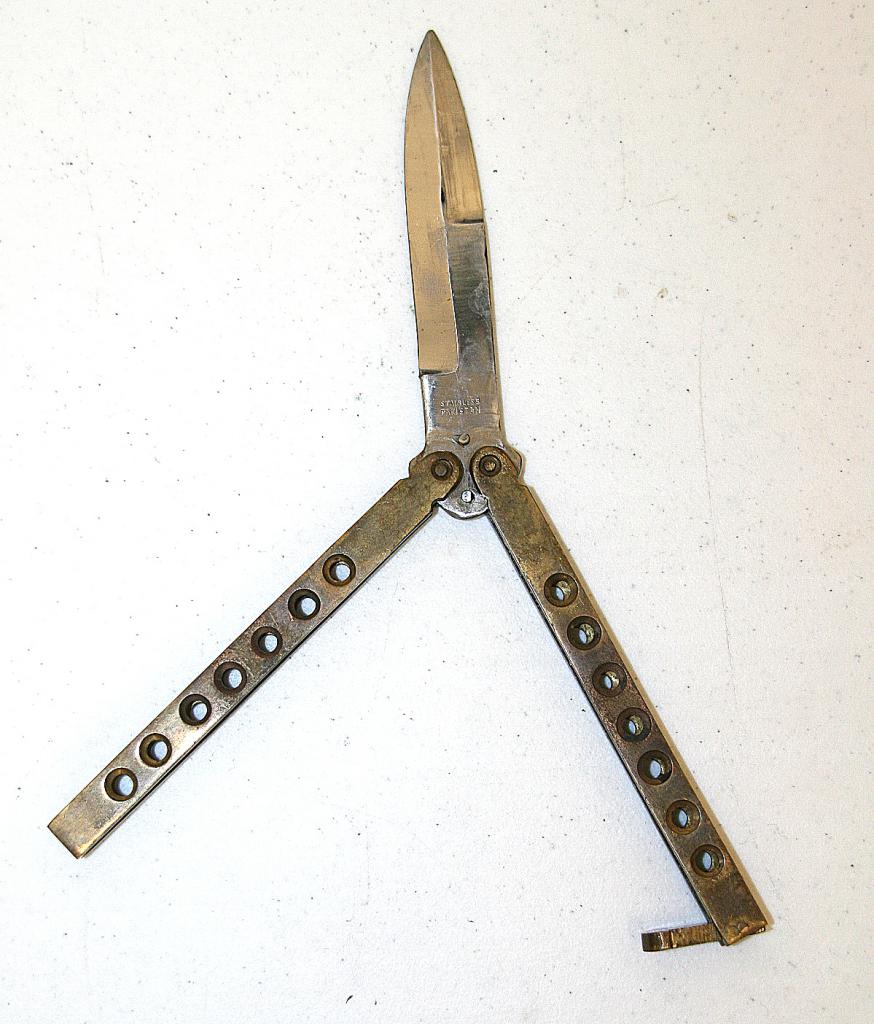

О балисонгах

Именно так называют режущие изделия, которые в среде потребителей известны как «бабочки». Родиной клинков считаются Филиппинские острова. По окончании Второй мировой американские солдаты начали ввозить балисонги в Соединенные Штаты. Благодаря своей простой и надежной конструкции бабочки получили большую популярность у бандитов. Открыть нож можно легко и быстро даже одной рукой.

Пользоваться таким изделием удобно как правше, так и левше. В строении ножа-бабочки имеются:

• Клинок.
• Рукоятка, состоящая из двух половинок.
• Специальная защелка.
• Штифты в количестве двух штук.
• Два осевых шарнира.

Две части рукоятки оборудованы специальными пазами, в которых в сложенном виде располагается клинок. В некоторых моделях хвостовики оснащают выступами, которые выполняют функции ограничителей.

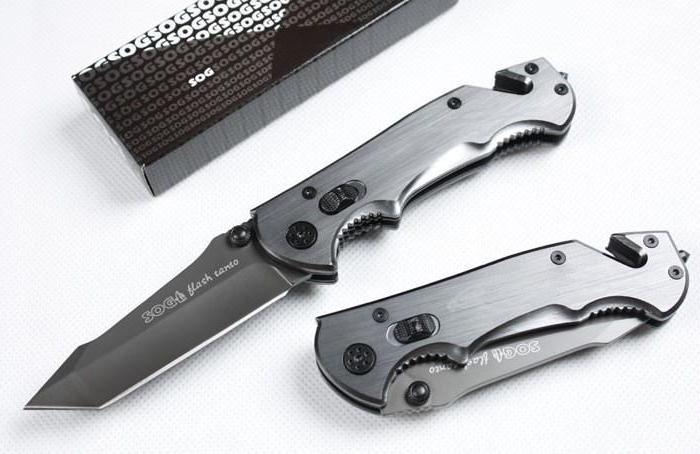

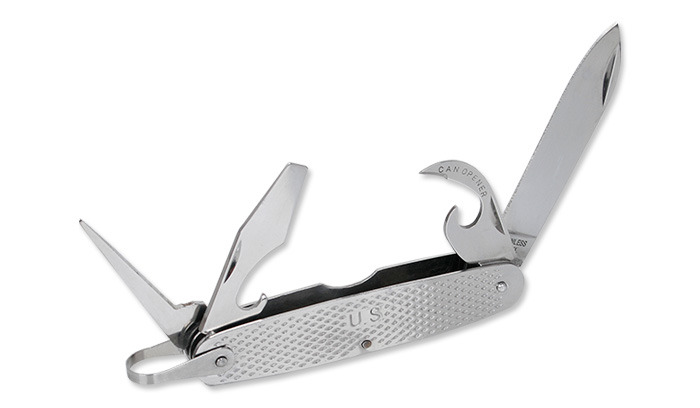

О ножах-складниках

Классическое строение складного ножа позволяет прятать лезвие в плоскость рукояти. Имеются также модели, оснащенные осью вращения клинка перпендикулярно плоскости. Как утверждают специалисты, такие складники выглядят гораздо эффектнее, чем классические, но менее надежны.

Преимущественно в складных ножах клинок в открытом положении будет находится с рукоятью на одной линии. Фиксация лезвия обеспечивается специальными конструктивными элементами - замками. В самых первых складниках фиксатор был в виде специального выступа на обухе. Своей конструкцией нож был похож на опасную бритву. Сегодня разработано несколько вариантов замков. Самыми распространенными из них считаются только три: back up (фиксатором оснащен обух ножа), liner lock (замок в виде полоски) и axis lock (складник с осевым фиксатором).

О конструктивных элементах

Большая часть складных ножей оснащены серрейтором. В переводе с английского serrated значит «зазубренный». Клинки могут содержать пилообразные и волнистые Зачастую складные ножи имеют одностороннюю несимметричную заточку. Данный элемент еще называют «полусеррейтором», поскольку он занимает только часть режущей кромки.

В складных ножах имеются также долы. В качестве накладок используют как природные, так и искусственные материалы. Рукоятки, или плашки, складных ножей могут быть из дерева, кости, рога, металла и пластика. Несмотря на надежность используемых в складниках фиксаторов, с целью предотвратить незапланированное складывание, конструкцию оснастили специальными предохранителями.

В ножах с замком на обухе место для предохранителя - зона выреза фиксирующего рычажка, с замком линейного типа - передняя часть рукояти.

Ножи оснащены бронзовыми, латунными, нейлоновыми или фторопластовыми шайбами, задача которых - предотвращать трение между рукояткой и лезвием. Посредством втулок и проставок плашки отделены друг от друга. Таким образом создается место для лезвия.

Раскрывается нож путем нажатия на плавник или флипер. Как утверждают специалисты, складники обязательно оборудуют стальным пружинным зажимом, который еще называют клипсой. С его помощью нож крепят к брючному ремню или к карману.

О клинках для туристов

При изготовлении туристических и специальных спортивных ножей используют конструкцию складников и охотничьих нескладывающихся режущих изделий. Также базой может быть нож выживальщика. Однако в туристических клинках для снижения их боевых свойств применимы другие технические характеристики.

В строении туристических ножей имеются клинок, рукоятка с подпальцевыми выемками, ограничитель. В некоторых моделях с обратной стороны рукоятки может иметься дополнительный клинок и другое какое-либо техническое приспособление.

О строении якутского ножа

Данное режущее изделие состоит из основы, для изготовления которой используется мягкое железо, и твердой части - она же лезвие ножа. Размеры клинков могут варьироваться в пределах от 80 до 170 мм.

Эти ножи, как утверждают специалисты, считаются хозяйственными. Для нанесения рубящих и тычковых ударов якутами разработаны специальные боевые, длиной до 600 мм. Клинки якутских ножей асимметричны, с прямым и ровным обухом и очень острой режущей кромкой. На правой стороне голомени они оснащены долом, который может тянутся вдоль всего лезвия.

В некоторых моделях имеются небольшие желобки, которые еще называют йосом. Эти выемки уже в обуховой части, а расширяются в направлении к носу ножа. Благодаря наличию дола процедура затачивания и правки облегчена. Кроме того, лезвие с долом намного тоньше и острее.

Ручки для ножей саха

При изготовлении рукояток якутских клинков используется березовый кап. Эту от природы очень крепкую древесину дополнительно пропитывают маслами. Чтобы во время эксплуатации предотвратить переворачивание рукоятки в руке, для нее предусмотрена яйцевидная форма.

Ограничитель - часть ножа между клинком и рукоятью, которая предотвращает соскальзывание пальцев руки с рукоятки на лезвие ножа. Обычно роль ограничителя выполняют одна (подпальцевый упор) или две дужки (крестовина, перекрестие). В последнем случае эти дужки могут быть прямыми или изогнутыми. Форма крестовины во многом определяет используемый хват ножа. Наиболее функционально перекрестие, в котором дужки направлены вперед и имеют на своей поверхности рифление для большого пальца руки. Крестовина - обязательная принадлежность боевых ножей.
В некоторых моделях ножей можно встретить и два ограничителя (sub hilt), однако никакого особого преимущества добавление второго ограничителя не дает.

Роль ограничителя может играть и пята клинка (среднеазиатские ножи пчак, некоторые виды туристических ножей, кухонные ножи) или глубокий подпальцевый вырез на брюшке рукояти около лезвия.

В ограничителе ножей выживания могут быть выполнены небольшие отверстия, которые позволяют с помощью шнура или веревки превратить их в импровизированное копье или гарпун.

Название гарда, которое иногда используется при описании ограничителя, связано с фехтованием клинковым , где она служила для защиты кисти руки от ударов клинка противника и состояла из перекрестия и эфеса.

Фехтование ножами «клинок в клинок» ушло в прошлое, но ножи с гардой-эфесом выпускаются до сих пор. Чаще всего такой эфес встречается на ножах выживания и ножах для подводного плавания, но назначение его иное - он позволяет удерживать нож в руке, оставляя пальцы свободными.
Ножи с эфесом в виде кастета, ведущие свою от траншейных ножей Первой мировой войны, в настоящее время встречаются редко и во многих странах являются нелегальными.

Рукоять

В конструкции рукояти выделяют следующие основные части: черен (часть рукоятки, непосредственно охватываемая рукой), спинка (верхняя часть рукоятки), брюшко (нижняя часть), щечки - боковые части, головка рукоятки (самая дальняя часть от клинка).
В ножах для метания роль рукояти выполняет хвостовик клинка.

Рукоятка как таковая отсутствует в небольших пластинчатых ножах скрытого ношения. Часто размер и форма таких ножей соответствуют пластиковой кредитной карте (card knives).

Помимо основных элементов в конструкции рукояти могут быть дополнительные, которые обеспечивают удобство пользования ножом.
В большинстве нескладных ножей рукоять находится на одной линии с клинком. В некоторых моделях она может быть расположена и под углом к клинку, перпендикулярно или параллельно ему.

Рукоятка, расположенная перпендикулярно клинку - характерная особенность тычковых ножей и кинжалов (push-dagger), ведущих свое происхождение от оружия карточных шулеров Дикого Запада. Поскольку нанесение ударов таким ножом не требует особой подготовки, такое расположение рукоятки часто используется в ножах персональной самообороны.

В последнее время появились тактические и боевые ножи со смещением рукоятки ниже линии клинка, что увеличивает его режущие способности, ухудшая колющие.

Коренное население Чукотки и Аляски издавна использует в быту ножи с рукояткой, расположенной параллельно клинку. Такие ножи могут успешно использоваться и на современной кухне, но для этого требуется разделочная доска с круглым углублением посередине.

Для канадских охотничьих ножей характерна рукоятка, смещенная выше линии клинка. Такие ножи очень удобны для выполнения большинства работ в быту и полевых условиях.

Одной из важных характеристик ножа является его балансировка, т. е. место расположения центра тяжести ножа (Ц. Т.). Наиболее функциональным считается расположение Ц. Т. между клинком и рукоятью. Смещение?Ц. Т. к острию увеличивает рубящие свойства ножа и облегчает его метание (ножи выживания, ножи-мачете, метательные ножи), а смещение к середине рукояти - облегчает маневрирование ножом. Определить балансировку ножа достаточно просто - надо лишь найти положение на вытянутом указательном пальце, при котором нож будет сохранять равновесие в горизонтальном положении.

Некоторые метательные ножи имеют специальный грузик, позволяющий регулировать балансировку ножа.

Рукоять может закрепляться на хвостовике ножа различными способами. Наиболее простой из них - всадное крепление рукояти. Это неразборная конструкция, в которой хвостовик короче и уже рукояти (push tang). Поскольку хвостовик скрыт в теле рукояти, внешне нельзя определить его форму и размеры и, следовательно, прочность всей конструкции. При узком и коротком хвостовике при выполнении ножом тяжелых работ клинок может сломаться.
При винтовом и клепаном соединении узкий хвостовик проходит внутри рукояти вдоль всей ее длины (hidden tang).

Современные синтетические материалы позволяют с помощью литья под давлением формировать рукоятки прямо на хвостовике на последнем этапе производства ножа.

При накладной конструкции длина хвостовика несколько больше длины рукояти (full tang), а его ширина равна или немного шире боковых пластинок - щечек рукояти. Крепление щечек (scales или slab) к хвостовику выполнятся с помощью заклепок, винтов или полых трубок.

Наиболее практична и долговечна конструкция ножа с резьбовым соединением, литыми рукоятями или накладной конструкцей. Винтовое соединение позволяет ликвидировать люфт накладок рукояти, который может появиться со временем, или вообще заменить рукоять или щечки при их повреждении.
Наборная рукоять формируется из кусочков различных материалов (обычно разноцветная пластмасса, береста или кожа).

Разновидностью наборной рукояти является составная рукоятка, состоящая из нескольких частей, как правило, древесины разных пород, между которыми имеются металлические или пластмассовые прокладки. В функциональном плане такие рукояти не имеют никаких преимуществ, но зато очень эстетичны.

Традиционными материалами для изготовления ножей являются дерево и кость.

В настоящее время доступны самые экзотические виды дерева для изготовления рукояток с различной текстурой и цветом.
Деревянная рукоятка имеет красивый внешний вид, плотно сидит в руке, а в зимнее время года не холодит руку. К недостаткам дерева относится его низкая влагостойкость. Покрытие дерева лаком позволяет преодолеть этот недостаток, но при этом она становится более «скользкой» особенно в мокрой руке.

Для предотвращения растрескивания рукояти при сильных ударах острием ножа в передней или задней части рукояти устанавливается специальная деталь, изготовленная из металла (втулка, обжимное кольцо, оковка, обоймица). Эту же часть рукоятки в передней ее части, также называют больстером или заплечником.

Костяные рукоятки используются в дорогих ножах авторской работы. При этом в качестве материала может использоваться кость экзотических животных (моржа, слона, мамонта и др.).

Кожаные наборные рукоятки очень приятны на ощупь и надежно сидят в руке. Но кожа гигроскопична и подвержена гниению. Пропитка ее лаком позволяет избежать этого недостатка, но уменьшает надежность хвата.

В современной ножевой индустрии для изготовления рукояток широко используются различные искусственные материалы - микарта, полиамид (РА), поликарбонат (PC), акрилнитрил-бутадиен-стирол (ABS); пластики, усиленные стекловолокном G-10, углеволокно. Особенно удобны мягкие синтетические материалы (эластомеры) - кратон и сантопрен.

Все эти материалы обладают отличной водостойкостью, устойчивостью к воздействию различных химических веществ. Рукояти из этих материалов можно придать самую различную форму и текстуру.

Для повышения надежности удержания ножа в руке рукоятка обычно имеет сужение вблизи ограничителя и навершия, рифление на спинке и брюшке, специальную шероховатую структуру щечек, подпальцевые вырезы и выемки. При этом следует иметь в виду, что подпальцевые вырезы должны соответствовать размеру кисти владельца, в противном случае работать ножом будет очень неудобно. Кроме этого несимметричная форма такой рукояти ограничивает количество используемых хватов ножа.

В последнее время на рукоятях ножей появились «кольца» для пальцев руки, которые были позаимствованы у конструкции малайских ножей керамбит. Они могут располагаться в передней части рукоятки или на ее торце. Нож с такой рукояткой практически невозможно выбить из руки, и кроме этого появляется возможность нанесения рукояткой «кастетных» ударов.

Торец рукоятки нескладных ножей часто имеет отверстие для крепления темляка или вытяжного шнура. Наличие темляка (веревочная или ременная петля) в ножах с рукояткой без ограничителя защитит пальцы руки от соскальзывания на лезвие клинка. Кроме этого темляк позволяет высвободить пальцы руки для выполнения какой-либо работы, не выпуская нож из руки.

Вытяжной ремешок чаще всего используется в паре с пластиковыми или кожаными ножнами без застежек и обеспечивает быстрое извлечение ножа из них.

В туристических ножах и ножах выживания рукоятка может быть полой. В туристических ножах в эту полость вкладывается небольшой мусат для подтачивания ножа в полевых условиях.

В ножах выживания в этой полости хранится НАЗ (носимый аварийных запас) - леска, рыболовные крючки, спички и проч. Полость в рукоятке закрывается герметично крышкой - навершием, в который вставлен небольшой компас. Такая рукоять обычно имеет круглую форму. Круглая форма рукояти не очень удобна для работы ножом, но в случае необходимости в нее можно вставить палку, превратив нож в импровизированное копье.
Навершие рукояти охотничьих и туристских ножей часто выполняется в виде головы животного.

Торцевая часть рукоятки может иметь специфический изгиб - задний предохранитель, который облегчает вытаскивание ножа, застрявшего в плотном материале. Из-за его формы он получил название «клюв попугая».

В навершии боевых и тактических ножей часто расположен специальный ударный выступ (шоковый зуб) для нанесения ударов торцом рукоятки или разбивания стекол в аварийных ситуациях (стеклобой).

Ножны

В складных ножах в нерабочем состоянии лезвие скрыто в рукоятке, что обеспечивает безопасное ношение ножа без всяких дополнительных приспособлений. Для нескладных ножей, в которых лезвие всегда оголено, необходим специальный футляр для клинка - ножны. Ножны - неотъемлемая принадлежность ножей этого типа. От них зависит удобство ношения и пользования ножом, в том числе и скорость извлечения клинка из ножен, от которой во многих случаях зависит жизнь владельца ножа.

Конструкция классических ножен включает «карман» для клинка (его открытая часть называется устьем), элементы фиксации ножа в ножнах и элементы крепления на одежде или амуниции.

Конструкция ножен во многом определяется назначением ножа. Для боевого ножа они должны обеспечивать быстрое и бесшумное извлечение. Туристические ножи часто имеют специальный кармашек для точильного камня или мусата, ножи выживания еще и отделения для огнива или дополнительного небольшого ножа типа. Нож может продаваться без ножен. В этом случае владелец подбирает себе готовые ножны или заказывает их, исходя из своих предпочтений, прежде всего способа ношения ножа, который определяет основной хват, характер использования ножа и проч.
Ранее для изготовления ножен использовались кожа, дерево или металл. В наши дни металлические ножны встречаются очень редко, а деревянные используются в основном в национальных ножах, в том числе и изготавливаемых в качестве сувениров для туристов. Для авторских художественных ножей ножны могут изготавливаться из кости и украшаться резьбой и инкрустацией.

Кожаные ножны выглядят эстетично, они долговечны и удобны в использовании. Однако кожа не отличается водостойкостью и подвержена воздействию микроорганизмов. В результате кожаные ножны коробятся, растягиваются и теряют свою форму. Кроме этого при плохом качестве выделки дубильные вещества, оставшиеся в коже, могут оказывать неблагоприятное воздействие на сталь клинка.

От этих недостатков свободны ножны из синтетического материала. Чаще всего для этих целей используется особая разновидность нейлоновой ткани - кордура (плотная нейлоновая ткать с влагозащитной пропиткой и специальной структурой волокон).

Кожаные и синтетические ножны для предотвращения прорезания ниток прошивки часто проклепываются по линии шва. По этой же причине внутрь ножен из синтетического материала ножен вставляется пластиковый вкладыш, который кроме этого обеспечивает и жесткость ножен. Но наличие вкладыша может вызывать стук ножа при его ношении.

В современных нескладных ножах очень широко используются ножны из пластика кайдекс. Свойства кайдекса позволяют изготовлять ножны, точно повторяющие форму клинка. Это в какой-то мере является и недостатком - ножны подходят только к конкретному ножу.
Со стороны острия клинка пластиковые ножны могут иметь небольшое вентиляционное отверстие.

Элементы фиксации ножа в ножнах. Для предотвращения выпадения ножа из ножен чаще используется ремешок (из кожи или ткани) с застежкой. Он охватывает рукоятку в области ограничителя, ее средней части или около навершия. Наиболее оптимальным является расположение такого ремешка - фиксатора в области ограничителя. Если он находится около навершия, то нож не будет выпадать из ножен, если рукоять в этом месте имеет сужение. Наименее надежен ремешок - фиксатор в области середины рукоятки.

В ножах, форма клинка которых отличается от классической, фиксатор может быть расположен и в области клинка.
Наиболее простая конструкция застежки пришла из кобуры для пистолетов. Она состоит из специального штырька в виде грибка, который фиксируется в узкой прорези кожаного ремешка. Эта простая, проверенная временем конструкция обеспечивает надежное удержание ножа в ножнах и быстрое отпирание и запирание застежки. В последнее время такая застежка встречается редко, в основном на ножнах штык-ножей.
В большинстве современных ножен используются застежки на кнопках и текстильные застежки (в просторечье «липучки»). Долговечность и надежность их работы определяется их конструкцией и используемыми материалами.

Пожалуй, наименее надежны дешевые кнопки с «О»-образной пружиной. Более надежны кнопки, с пружиной в форме «Ω», особенно их разновидность - «Lift-the-Dot», часто используемая в военном снаряжении.

Текстильная застежка менее долговечна, но в случае выхода ее из строя она легко заменима.

Существует два типа текстильных застежек.

Первая из них - «Velcro» (от фр. VELours - бархат и CROchet - крючок), известна с 1948 года и работает по принципу репейника. Она состоит из двух лент, на первой из которых расположены микрокрючки, а на второй - ворс, за который они цепляются. Основное ее достоинство - малая стоимость, а недостаток - недолговечность, поскольку в случае загрязнения «ворса» она быстро выходит из строя. Другой ее недостаток - треск, издаваемый при ее расстегивании, что в ряде случаев (боевые и тактические ножи) является неприемлемым.

Второй тип «липучек» - «Двойной замок» (Dual Lock), в которых на двух лентах расположены пластиковые штырьки в виде грибка. Такие застежки отличаются большой надежностью, долговечностью (ресурс - до 10 тыс. циклов), а также большой прочностью соединения, но и высокой ценой.
В любом случае для удобного расстегивания и застегивания застежка должна иметь язычок, который захватывается большим и указательным пальцами при манипуляциях с ней. Отсутствие такого язычка на дешевых ножнах не позволяет быстро расстегнуть застежку, особенно в зимнее время.

Если язычок имеет металлическую окантовку или застежка устанавливается на жесткий язычок из пластика или металла, то в этом случае расстегнуть застежку можно очень быстро, поддев ее большим пальцем. Но для ножей, используемых в полевых условиях, такая конструкция обладает существенным недостатком - самопроизвольное открытие застежки, если язычок зацепился за ветку или сучок.

В последнее время на ножнах стали появляться и застежки - магнитные кнопки. Они удобны, долговечны и бесшумны.
Застежка на ножнах, как таковая, может отсутствовать. Например, в ножнах финских ножей нож вставляется в них на глубину от 1/2 до 2/3 длины рукоятки. Он удерживается в ножнах за счет силы трения рукояти о стенки ножен. Такие ножны особенно удобны в странах с холодным климатом - на морозе не так просто расстегнуть застежку. Для удобства извлечения ножа служит вытяжной ремешок/темляк, или характерное для некоторых моделей финских ножей грибовидное навершие. Однако такие ножны подходят только для ножей без ограничителя и не позволяют носить нож рукояткой вниз.

В пластиковых ножнах, форма которых точно повторяет форму клинка и рукояти, нож удерживается за счет упругости материала, плотно облегающего нож в области ограничителя. В самых простых ножнах такого типа нож при ходьбе может греметь. Для предотвращения этого недостатка в ножнах предусматривается специальный пружинящий элемент, плотно поджимающий клинок к стенкам ножен.

В современных ножнах часто встречаются полые заклепки - люверсы. Они служат для продевания шнура, что значительно расширяет варианты ношения ножа. Этой же цели служат круглые или овальные отверстия в ножнах из пластика.

Крепление ножа на одежде или амуниции

В современных ножах для крепления ножа на элементах одежды используется петля либо специальный пружинный металлический или пластиковый зажим (клипса). Для боевых и тактических ножей ножны могут иметь специальные системы крепления, позволяющие закреплять нож в самых разных положениях на различных частях снаряжения и амуниции. Из них наибольшее распространение получили системы с использованием синтетических ремней или пластиковая пластинка с несколькими отверстиями, к которой под различными углами винтами крепятся ножны из кайдекса (система «Tek-Lok»).

Небольшие ножи личной самообороны могут переноситься на шее с помощью цепочки. Причем от нее не требуется высокая прочность на разрыв - в противном случае она может быть использована противником для удушения владельца ножа. По этой же причине недопустима замена цепочки на нейлоновый или капроновый шнур.

Различное сочетание рассмотренных выше элементов определяет громадное разнообразие моделей и типов нескладных ножей, конструкция которых сложилась на основании многовекового опыта их использования в различных регионах земного шара или в результате поиска наиболее оптимальных конструкций ножевыми мастерами и дизайнерами на основе достижений современных технологий. Некоторые из известных типов и моделей нескладных ножей показаны на рисунке.

Выполнил курсант 121гр. Павловский Павел

Столярная практика:

В самом простом определении, столярное дело является методом, с помощью которого два или более кусков дерева соединяются. Столярные работы могут включать простую склейку, забивание гвоздей, или завинчивание двух кусков дерева, но она может также включать сложные работы с использованием очень сложных соединений. Хотя основной целью столярных работ является соединение прочное и надежное нескольких деревянных деталей, они также могут быть использованы для декоративной отделки деревянных изделий.

Столярные работы являются важной частью большинства работ по обработке дерева, в том числе мебели, шкафов, окон и дверей, полов, и многого другого. Также работы выполняются специалистом в области столярных работ, а общие – обычным плотником.

Лучковая пила

Лучковая пила по дереву

Используется для продольного пиления. Состоит из лучка и натянутого в нём пильного полотна. Лучок состоит из двух стоек, распорки, двух ручек, натяжной тетивы и закрутки.

Вместо закрутки может применяться винт с гайкой, соединённые металлической (проволочной) тетивой.

Выкружные лучковые пилы предназначены для пиления по кривым линиям.

Широкая ножовка

Широкая ножовка

Применяют для поперечного раскроя досок, и брусков, плитных материалов. Общая длина составляет 750 мм, ширина полотна от 60 до 160 мм, толщина от 1 до 1,5 мм. Зубья имеют форму равнобедренного или прямоугольного треугольника. Углы резания и заточки такие же, как у лучковых пил.

узкая ножовка: применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов;

обушковая пила: служит для выполнения неглубоких пропилов, зарезания и распиливания мелких отрезков древесины; можно использовать при подгонке соединений; зубья имеют форму прямоугольного треугольника.

пасовочная пила: разновидность обушковой, обычно используется для выполнения точных угловых (продольных, поперечных) пропилов при изготовлении шиповых соединений, соединений на ус и т.п., часто с использованием столярного стусла. Иногда, для повышения точности и сохранности стусла, выполняется без развода зубьев. Зубья в виде почти равносторонних треугольников без уклона или с небольшим уклоном назад.

ножовканаградка: для несквозного пропиливания пазовпод шпонки, а также для выпиливания узких пазов.

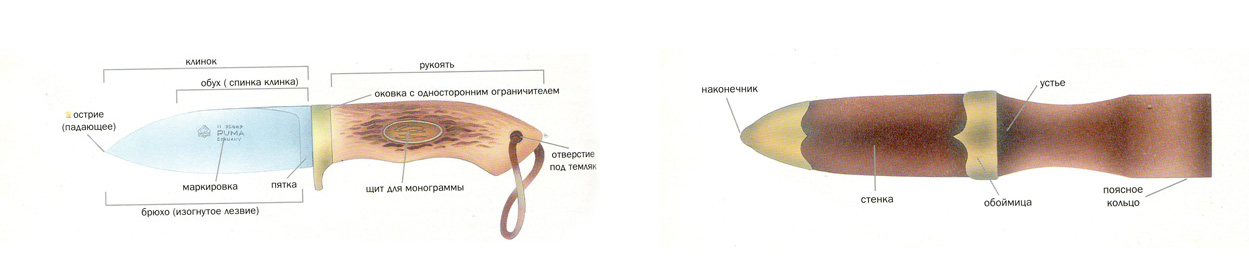

Составные части ножа

Части ножа

Нож состоит из клинка (1 ) и рукояти (2 ). Если клинок к своему концу сходится клинообразно в одну точку, то точка эта именуетсяостриём клинка (3 ). Заточенная сторона клинка называется лезвием (4 ) или режущей кромкой . Лезвие бывает гладкое илипилообразное (зубчатое лезвие, серрейтор). Поверхности сужающейся к лезвию части клинка называют спусками (5 ). Сторона, противоположная лезвию называется обухом клинка (6 ). Иногда на боковой поверхности (голомени ) клинка выполняют желобки - долы (7 ), которые облегчают клинок. Незаточенная часть клинка, примыкающая к рукояти, называется пято́й клинка (8 ). Черен - основная часть рукояти, непосредственно захватываемая рукой. Между клинком и рукоятью находится крестовина (9 ), также неточно называемая перекрестием или гардой (от фр. garde - защита ), предохраняющая кисть руки. Часть клинка находящаяся внутри рукояти, и к которой каким-либо способом крепится рукоять, называется хвостовиком клинка . Основные способы монтажа рукояти нескладного ножа: всадной , когда рукоять продольным отверстием насаживается на хвостовик ипластинчатый , при котором рукоять образована накладками, крепящимися с двух сторон к хвостовику, повторяющему форму рукояти. Часть рукояти со стороны ладони и обуха клинка именуется спинкой , противоположная часть со стороны лезвия называется брюшком рукояти . Самая дальняя от клинка часть рукояти называется головкой (10 ). Иногда в головке рукояти проделывается отверстие, в которое пропускается темляк (11 ).

Некоторые типы клинков Боковые профили клинков

Боковые профили клинков

По форме можно выделить следующие основные типы клинков:

С прямым обухом. Клинок приспособлен для реза и способен прокалывать остриём.

С понижением линии обуха (drop-point). Остриё находится на оси приложения силы при уколе, клинок одинаково хорошо режет и колет. Клинок немного легче клинка той же длины без понижения линии обуха. На передней части обуха иногда выполняется либо «фальшлезвие», образованное спусками без заточки, либо второе полноценное лезвие (полуторная заточка), помогающее клинку при уколе входить в разрезаемый материал.

С повышением линии обуха (trailing-point). У клинка такого типа наибольшая длина лезвия, что удобно при нарезании нетвёрдых материалов. У некоторых национальных ножей с клинком подобного типа обух имеет заточку.

Клинок типа «боуи» или «финка» (clip-point). На обухе выполнен скос-«щучка», приближающий остриё к линии приложения силы при уколе. Этим клинок похож на тип drop-point, но с более тонким, шилообразным остриём. Скос обуха также может иметь заточку. Ножи с клинками такого типа особенно популярны в США.

Клинок типа «скрамасакс» или «козья ножка». Прямое лезвие делает клинок приспособленным для точного контролируемого реза. Отсутствие острия делает невозможным протыкание, зато нож становится безопаснее. Такую форму имеют профессиональные ножи: такелажный нож, нож электрика, садовый нож и др. Иногда подобная форма встречается в складных многопредметных ножах.

Клинок типа «американское танто». Считается, что исторически происходит от японских ножей, однако данный вид острия изобретён в США достаточно недавно, отделом фирмы Cold Steel, в первую очередь для удешевления технологического процесса. Некоторыми источниками дизайн приписывается Бобу Луму. Классические японские танто имели форму острия № 1. В последнее время становится довольно популярным, особенно в варианте, когда режущая кромка образована спусками только с одного бока клинка (т. н. «стамесочная заточка»). Клинок удобен для некоторых режущих действий (но угол острия неудобен для резания им), а при силовом уколе менее вероятен скол острия. Часто используется на боевых ножах.

Копьеобразный клинок (spear-point). Остриё расположено на средней линии чаще всего обоюдоострого клинка. Чаще всего используется на кинжалах и ножах, более приспособленных для укола, чем для реза (однако именно такой клинок используется в ножах для распечатывания сот при производстве центробежного мёда).

Тогда станут понятны многие термины и появится представление о ноже как едином цепом, обладающем различными характеристиками в зависимости от изменения требований к этим самым отдельным его частям. Характерно, что многие термины в нашей практике и зарубежной как совпадают, так и рознятся. В зарубежной существует большее количество обозначений частей клинка и, естественно, их названий.

В различных типах охотничьих ножей одна и та же часть может иметь разное название.

Это же можно сказать и в отношении другого клинкового оружия: мечей, сабель, шпаг и проч. По этой причине ножевую терминологию не стоит переносить на другое холодное оружие. Охотничий кинжал, как и складной охотничий нож, - темы отдельные, и мы поговорим о них особо.

Для начала стоит все же дать определение понятию «охотничий нож». Оно может быть примерно таким. Охотничий нож - это короткое клинковое, одно- или полуторалезвийное холодное оружие, используемое для охотничьих целей. Из всех видов холодного оружия нож почти всегда имел главенствующее назначение в бытовом и охотничьем использовании. Это не означает, что роль ножа, как холодного оружия умалялась, однако такое использование почти во все времена было исключительно вспомогательным. Сегодня можно найти большое разнообразие охотничьих ножей по конфигурации, размерам, типу, назначению, используемым материалам.

На первый взгляд кажется, что в этом космосе охотничьих ножей царит хаос и неразбериха, основанные на фантазиях мастеров, их делающих. Однако это обманчивое впчатление, так как всему есть свое объяснение и каждый экземпляр - результат поиска наиболее рационального решения, основанного на практическом применении, опыте и традициях. Многообразие - неизбежный итог, так как рациональность приводит к усилению одних качеств ножа в угоду другим. В каждом ноже обязательно существуют рядом слабые и сильные характеристики. Однако каким бы странным и оригинальным с виду ни казался охотничий нож, он имеет одни и те же детали и идентичное наименование частей.

Элементы ножей

Прежде всего, следует сказать, что полоса металла (или иного материала), из которого состоит собственно нож, делится на две составные части: клинок (режущая часть) и хвостовик, на который насаживается рукоятка. Помимо этого отдельные части клинка и рукоятки охотничьего ножа имеют свои устоявшиеся названия. Давайте с ними познакомимся.

Лезвие - острое ребро клинка. Это основная режущая часть ножа.

Обух - тупое ребро клинка, противоположное лезвию. Можно встретить другое название этой части - спинка клинка. Именно такое значение обух будет иметь по-английски.

Снос обуха - скошенность обуха к острию клинка. нож

Острие - место, в котором сходятся лезвие с обухом. Оно может быть выше линии обуха (спинки) клинка - так называемое взлетающее острие, или ниже - падающее острие.

Долы - углубления в виде идущих вдоль клинка желобков. Назначение - придание жесткости клинку и одновременно облегчение массы. В обиходе часто считают, что долы служат для стока крови. Это мнение ошибочно.

Ребро клинка - место наибольшего сечения клинка.

Пятка - основание плоскости клинка у нижней части рукояти. Часто именно на пятку наносятся клейма и другая маркировка.

Изгиб лезвия - кривая часть клинка, идущая от лезвия к острию.

Плоскость клинка - плоская часть боков клинка. Часто ее называют по немецкому звучанию - фухтель. Иногда именно плоскость клинка используется вместо его пятки для нанесения маркировки и клейм.

Фальшлезвие - скос обуха, которому придана форма лезвия. Такой нож напоминает кинжал и называется полуторалезвийным. Как ни покажется странным, но для охотничьего ножа такая конфигурация чаще всего является бесполезной, так как не несет какой-либо функциональной нагрузки.

Брюхо - лезвие, которое не имеет прямой части, а изогнуто полностью от пятки до острия. Чаще всего является принадлежностью охотничьего ножа с падающим острием.

Рукоять - приспособление для удерживания и действия клинком. Может насаживаться на хвостовик или прикрепляться к нему другим способом.

Ограничитель - деталь ножа, служащая для упора кисти руки и не позволяющая ей соскальзывать на него. Ограничитель ставится в плоскости клинка у его пятки перпендикулярно рукояти. Ограничитель может быть односторонним или двусторонним, тогда его могут называть крестовиной. Иногда дужки ограничителя называют «перьями». Головка - деталь, замыкающая рукоять оружия. Служит для более прочного крепления самой рукояти на хвостовике. нож

Обоймицы - прокладки в виде колец, ставящиеся на хвостовике для предохранения концов самой рукояти от раскалывания. Могут ставиться внизу рукояти, вверху ее или одновременно в двух местах.

Оковка - деталь, назначение которой то же, что и у обоймицы. Иногда может изготовляться вместе с ограничителем.

Торец - часть рукояти, которая крепится к хвостовику не всадным способом, а клепанным. Щит (для монограммы) - вставка на рукояти в виде щитка, на который наносятся инициалы владельца, его подпись или иной рисунок.

Ножны - футляр для клинка. Они предохраняют клинок от повреждений и одновременно обеспечивают безопасное для охотника ношение ножа. Ножны изготавливаются из различных материалов. У ножен охотничьих поясных ножей обязательно должно быть поясное кольцо или отверстие, при помощи которых они крепятся к ремню. Сами ножны состоят из двух стенок, непосредственно устья, верхней обоймицы и наконечника. Последние присущи в большей степени ножнам, имеющим металлический прибор, на кожаных они встречаются редко.

В мужчинах неистребимо. Клинок может пригодиться везде - и в городе, и на природе. Модели ножей, способные удовлетворить пожелания любителей холодного оружия, выпускает компания SOG. Ножи в полной мере отвечают требованиям покупателя: по форме напоминают боевые и прекрасно справляются со своими функциональными обязанностями - режут, колют, строгают.

Компания

Вьетнамская война дала толчок для модернизации военных разработок от оружия до экипировки. В военных действиях большую роль играли элитные диверсионные подразделения - разведка и спецназ. В 1964 году в армии США была создана группа исследований и наблюдений Studies and Observation Group - SOG. Ножи разрабатывались непосредственно для ее участников под руководством Конрада Бейкера. В SOG служил Спенсер Фрейзер, основатель известной на весь мир компании SOG Specialty Knives & Tools, Inc.

К выпуску ножей Фрейзер приступил в 1986 году. Он сам разрабатывал модели, выступая в качестве дизайнера. Многолетний опыт работы по выпуску детских игрушек помог Фрейзеру организовать прибыльное производство.

Продукция

Современный ассортимент компании предлагает три основных :

• складные;
• мультитулы;
• с фиксированным клинком.

Компания выполняет государственные заказы на поставку резервных моделей армейских и тактических боевых (SOG Pentagon) ножей для спецслужб.

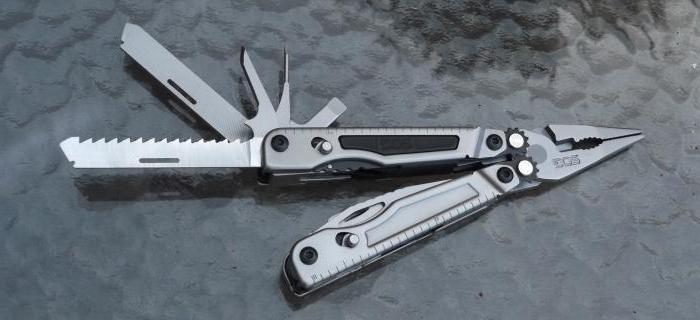

Разработана внушительная линейка образцов с фиксированным лезвием для туристов и охотников. Пользуются популярностью и мультитулы. Обычно в стандартный набор инструментов входят:

• плоские отвертки (набор);
• фигурная отвертка;
• напильник;
• пассатижи (кусачки или обжимные щипцы);
• ножницы;
• линейка;
• открывашки для консервных банок и бутылок;
• пила (по дереву);
• шило;
• полусеррейторный нож.

Набор приспособлений может изменяться в зависимости от модификации. Ножи идут в комплекте с чехлом, клипсой и шнуром для ношения на шее.

SOG пользуется не меньшей популярностью. Выпускается несколько десятков моделей на любой вкус. Компактные размеры, небольшой вес, надежные замковые механизмы, удобные зажимы для крепления идеально подходят для ежедневного ношения. Компания применяет самые передовые технологии и материалы:

• для лезвия используется сталь марок 440, AUS-8, VG-6, покрытие титаном натрия в разы улучшает характеристики клинка и его долговечность;
• замковый механизм Arc-Lock исключает возможность самопроизвольного открытия и имеет плавный механизм открывания;
• эргономичная рукоять с выемкой под пальцы изготавливается с применением алюминия, кратона, термопластика и слоеной кожи, проклеенной эпоксидными смолами;
• ножны из прочных искусственных материалов и специальная внутренняя вставка позволяют мгновенно извлекать нож, а крепления для фиксации зачехленного клинка в вертикальном (рукоятью вниз или вверх) или горизонтальном положениях не дают клинку выпасть.

Удачная модель

SOG Pentagon S-14 предназначен для помощи бойцу в рукопашном бою. Он был разработана для силовых структур: полицейских, войск специального назначения, армии - это тактический Выпуск был начат в Японии и США в начале 90-х годов прошлого столетия. В настоящее время боевые ножи SOG этой модели выпускаются на Тайване. Описание:

Гражданское население оценило удачную разработку компании SOG. Ножи относятся к изделиям универсального использования. Они выручат на охоте или в походе, послужат надежным средством самообороны.

Характеристика

SOG Pentagon S-14 наиболее удачная разработка компании в линейке Они не относятся к метательному оружию, центр тяжести заметно смещен в сторону рукояти от гарды. Характеристика ножа:

• общая длина - 27,3 см;
• длина клинка - 12,7 мм;
• толщина лезвия - 0,32 см;
• марка стали - AUS 8;
• вес - 159 г;
• ножны - нейлон с карманом для точильного камня.

Тщательная проработка конструкции, внимание к мелочам и строгий контроль качества выделяют среди прочих и делают узнаваемой продукцию компании SOG. Ножи пользуются заслуженной популярностью как у обычных потребителей, так и у коллекционеров холодного оружия.
