Глушитель на ствол своими руками чертежи. Как работает глушитель для оружия

Военным, например, нравится, что кроме собственно снижения звука выстрела хороший глушитель убирает пламя и искры. Например, вечером и тем более ночью звук выстрела не очень информативен. А вот по вспышкам отстреливаться очень удобно. Ну и кто захочет ночью стать мишенью с подсветкой? Другое полезное свойство глушителя — это улучшение кучности. И винтовка, и автомат с правильно установленным глушителем показывают кучность лучше, чем без него. При этом еще и отдача снижается. То есть правильно сконструированный глушитель выполняет еще и работу дульного тормоза.

Давление внутри глушителя влияет и на оружие, и на стрелка самым наихудшим образом. Оно всем мешает.

Основной рынок глушителей — это не шпионы и спецназовцы, а обычные охотники. В некоторых странах, например в России, за использование этого прибора граждан преследуют по закону, а в некоторых без него и в лес на охоту не пустят — нечего пугать животных и людей. После охотников главные потребители глушителей — спортсмены-любители. Кто ходил целый день в стрелковых наушниках, поймет. От хорошего выстрела подходящего калибра шнурки на ботинках могут развязаться, что уж говорить о барабанных перепонках.

Короче — замечательный прибор. Снижает звук, улучшает точность, убирает пламя. И если мы не видим эти устройства на каждой винтовке, пистолете и автомате, значит с ними что-то не то.

Обратная тяга

Во-первых, глушитель существенно увеличивает габариты оружия и вес. Причем для эффективной работы должен быть некий минимальный «свес» перед дульным срезом — 100−200 мм. Иначе поток газов в коротком устройстве не успеет затормозиться. Ну и полкилограмма дополнительного веса тоже не радует никого.

Борьба за каждый грамм веса глушителя приводит к появлению систем, каждый элемент которых сам по себе не обладает необходимой прочностью. И только в сборе они составляют жесткую конструкцию.

Во-вторых, любое дульное устройство сильно влияет на точку попадания пули. Меняются период, амплитуда колебаний ствола и баланс оружия. Пулю начинает «уносить». Это происходит стабильно, но тем не менее физически обоснованно. Пристрелка оружия с глушителем и без глушителя не совпадает никогда, и надо заранее знать, куда будет приходиться средняя точка попадания после присоединения глушителя. Бороться с этим просто: прикрутил глушитель, пристрелял оружие, и не трогай его больше.

В-третьих, на автоматических системах использование глушителя — сплошное мучение. Дело в том, что чем лучше глушитель задерживает давление внутри себя, а следовательно, заглушает звук, тем больше газов после выстрела отправляется назад, когда затвор снова открылся. Это приводит к целому вееру проблем: намного сильнее загрязняется оружие — ствол, затвор и газовый двигатель через пару магазинов покрыты таким нагаром, будто вы уже несколько сотен выстрелов сделали. Через ствол и окно выброса гильзы часть газов прямиком отправляется в лицо стрелка. Стрельба без очков становится просто очень опасной. На автомате Калашникова бойцы вынуждены малярной липкой лентой обклеивать сзади щели на крышке ствольной коробки — остатки горящего пороха долетают туда довольно энергично. Сильно увеличивается скорость отката затворной рамы. На американском автоматическом карабине M4 происходит похожая история, но выражается она в другом — в полтора раза вырастает темп автоматической стрельбы, а сама винтовка через несколько магазинов наедается таким количеством нагара, что может заклинить. Лечат это колдовством с регулятором газового двигателя и утяжелением затвора.

Европейский тип «открытого» глушителя производит финская Saimaa Still. Для охлаждения и торможения потока используется сетка или металлическая пена. Кроме того, он снимается и надевается буквально за одну секунду на дульный тормоз или пламегаситель.

Оружейники ищут способы избавиться от обратной тяги. В результате этих поисков набирает влияние новый тренд в «глушителестроении» для самозарядных систем. Чтобы снизить давление в глушителе и убрать нагар и копоть с лица и из оружия, конструкторы начали делать «открытые системы», то есть давление сбрасывается из глушителя еще и через альтернативные отверстия. Тем или иным способом снижают энергию газов при движении их через стенки вдоль или поперек хода пули. Среди пионеров этого начинания — компания OSS с глушителями Helix и финская Saimaa Still c целой линейкой «вентилируемых» глушителей.

Американский глушитель Helix «открытого» типа с отводом давления из альтернативных каналов. Торможение потока достигается закручиванием его по лопастям внутри внешнего контура.

Глушителям тут не место

Попытки сделать удобный глушитель на гладкоствольные ружья предпринимались в 30-е годы XX века, потом в 60-е и вот сейчас под влиянием фильма братьев Коэнов «Старикам тут не место». Основная проблема у этого типа глушителей — отвратительный внешний вид. Они настолько большие, что смотрятся совершенно нелепо. Крепить такой глушитель можно только за чоковую резьбу. И если случайно стукнуть им обо что-то, а на охоте такое случается часто, ствол на срезе может повредиться. Охотнику ходить по лесу с ружьем с примкнутым глушителем крайне неудобно — 250−350 мм лишней длины будет за все цеплять. Спортсменам-стендовикам тем более такой глушитель не нужен — баланс оружия меняется неузнаваемо, а именно баланс ружья отвечает за скорость прицеливания и точность выстрела. Своя ниша для ружейных глушителей нашлась в полуавтоматических системах. Ствол у них один и часто относительно короткий, а дульная часть с чоковой резьбой прочнее, чем у двустволки. Именно с такой системой разгуливает Антон Чигур в фильме «Старикам тут не место». Но эстетики и удобства дробовику глушитель не добавляет, поэтому увидеть его можно только в фильме и на картинках.

Шпионские штучки

Долгое время шпионы в кино и в реальной жизни пользовались пистолетами, действующими по принципу запирания свободным затвором. Например, Walter PPK Джеймса Бонда или пистолет Макарова его противников. Подобная конструкция очень надежна, но в принципе не может работать с мощными патронами. Именно поэтому весь мир тайных операций перевооружается на мощные пистолеты, автоматика которых работает по принципу запирания коротким ходом ствола. Такая схема применяется, например, в легендарном австрийском пистолете Glock или не менее легендарном Colt 1911.

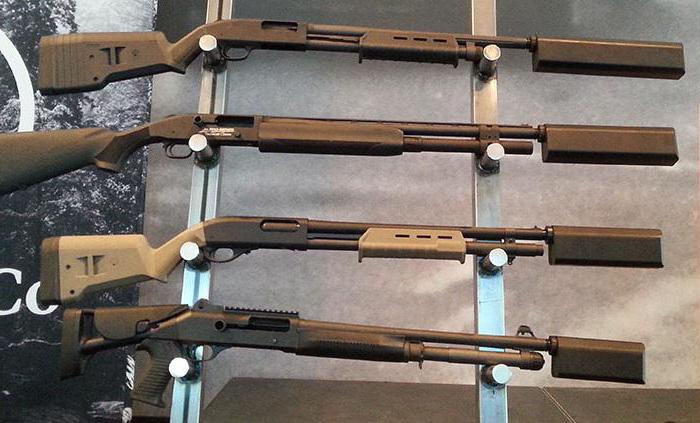

Глушители на ружья по размерам и форме напоминают либо огнетушитель, либо кирпич. Последний смотрится лучше. А весят они все примерно одинаково.

Проблема в том, что, если к подвижному стволу пистолета прикрутить обычный глушитель, он один раз выстрелит, но не перезарядится. Это происходит из-за того, что масса глушителя начинает участвовать в откате подвижных частей, и патрону просто не хватает мощности растолкать всю потяжелевшую систему. Лет 30 назад была придумана система под названием Нильсен-девайс, или ствольный бустер. Это втулка с пружиной — посредник между глушителем и пистолетом. Она закручивалась на ствол, но взаимодействовала с корпусом глушителя через пружину. И систему удалось обмануть. Во время перезарядки после выстрела глушитель как бы висит в воздухе, а «бегает» со стволом вперед-назад только легкая втулка. Теперь на шпионской службе можно использовать не семь-восемь слабых патронов из однорядного магазина Вальтера или Макарова, а любые пистолетные патроны. И при этом очень тихо.

Глушение автоматического, да еще и скорострельного оружия — задача настолько тяжелая, что пока сделаны только первые шаги в этом направлении. Отвод тепла и давления заставляет инженеров делать причудливые конструкции.

Но пару лет назад произошел следующий прорыв — производители догадались крепить пистолетный глушитель к рамке пистолета, а не к стволу. Это может сделать пистолет с глушителем значительно короче и удобнее. Сейчас по выставкам кочуют прототипы нового форм-фактора, и скоро в кино у очередного суперагента мы увидим новый непривычный силуэт его «любимого пистолета с глушителем».

По субъективным ощущениям стрельба с глушителем становится намного комфортнее. Уходят и удар по ушам, и толчок в плечо, нагруженный ствол меньше «гуляет», и хорошо виден результат выстрела. И самое, наверно, важное — если какое-то время пострелять из винтовки с глушителем, потом совершенно не хочется стрелять без него. С ним уходят основные беспокоящие факторы выстрела.

Судя по отзывам, для некоторых любителей дробовиков является актуальным вопрос о возможности осуществлять бесшумную стрельбу. «Можно ли использовать глушитель на двенадцатого калибра?» - спрашивают многие. Особенно усилился интерес к этой теме после просмотра фильма «Старикам здесь не место», в котором главный герой использовал подобное устройство.

В статье содержится информация о том, что собой представляет ПБС для дробовика и как сделать своими руками глушитель на гладкоствольное ружье 12 калибра. Согласно российскому законодательству гражданские лица не имеют право использовать огнестрельное оружие, оснащенное устройствами для подавления звука. Поэтому информация, содержащаяся в статье, носит чисто теоретически-экспериментальный характер.

Знакомство с приспособлением

ПБС (прибор для бесшумной стрельбы) имеет богатую историю. С момента создания первых устройств прошло почти сто лет. В обиходе данные приспособления называются «глушителями», поскольку их предназначение - глушить звук выстрела. Оснастив оружие такой насадкой, можно смело осуществлять скрытую стрельбу, не опасаясь быть обнаруженным противником по звуку и по пламени, выбиваемому из дула. Длительное время на всей документации, связанной с производством глушителей, стоял гриф секретности. Ограниченное количество ПБС использовалось исключительно армейскими подразделениями спецназа.

Немного о теории

Прежде чем приступить к изготовлению глушителя на гладкоствольное ружье 12 калибра, необходимо иметь представление о том, какие процессы протекают в ствольном канале во время стрельбы и что является причиной звука. Итак, после произведения выстрела в стволе образуется очень горячий поток воздуха, который представляет собой ударную волну. Скорость ее распространения по каналу превышает скорость звука. Это является причиной возникновения шума. В ходе движения давление и плотность ударной волны увеличиваются. Поэтому при его выходе из ствола происходит громкий хлопок. Убрать шум можно путем охлаждения пороховых газов до того момента, пока они покинут ствольный канал. Для этой цели создан прибор для бесшумной стрельбы.

Описание устройства

ПБС представляет собой пустотелый медный, алюминиевый или стальной цилиндр. Также для его изготовления подойдет и пластик. Внутри цилиндр оснащен специальными камерами, через которые проходят и охлаждаются разогретые пороховые газы.

Крепятся устройства на конце ствола, оснащенного специальной резьбой. Оружие, предназначенное для бойцов спецподразделений, преимущественно не содержит резьбы, а комплектуется интегрированными глушителями.

ПБС для охотников

Судя по отзывам потребителей, использование глушителя на гладкоствольном ружье 12 калибра позволило бы улучшить процесс охоты. Несмотря на то, что стрельба с такой насадкой не распугивала бы дичь, чем упростила бы жизнь охотникам, в России запрещено применять устройства для подавления звука. Поскольку легально приобрести глушитель на гладкоствольное ружье 12 калибра невозможно, многие обладатели дробовиков пытаются сделать такое устройство самостоятельно или обращаются к оружейным умельцам.

Что понадобится для работы?

Тот, кто решил смастерить глушитель на гладкоствольное ружье 12 калибра, должен приготовить:

• Полую трубку длиной 40 см, наружным диаметром 52 мм и внутренним 49 мм.
• Алюминиевые шайбы. Их толщина должна составлять 0,5 мм. Количество: 350 штук.
• Маленькие разделительные шайбы. Их толщина - 0,5 мм, количество - 1050 штук.
• Две гайки. Одна будет использоваться для монтажа на ствол, а вторую следует навинтить на конец трубки самодельного ПБС.

Сборка

Глушитель в конечном итоге должен представлять собой металлическую трубку, оснащенную секциями, осуществляющими завихрения воздушного потока. Приготовленный корпус нужно начинить алюминиевыми и разделительными шайбами.

Устанавливаются они поочередно. После того как цилиндр будет полностью укомплектован, необходимо затянуть гайкой его второй конец.

Принцип работы

Образовавшиеся при выстреле газы будут просачиваться в зазоры между алюминиевыми шайбами. При этом разогретый воздушный поток по мере продвижения внутри цилиндра будет разбиваться на маленькие потоки и охлаждаться. Толкаемый ими снаряд будет препятствовать их быстрому выходу из канала глушителя. Поэтому часть газов, обгоняя его, просочится через зазоры в алюминиевых шайбах, где охладится. Обгонят снаряд маленькие воздушные потоки, которые будут уже совершенно холодными. Выталкивает пулю не весь воздушный поток, а его охлажденная часть. Плотность и температура воздуха к моменту выхода из глушителя будет значительно снижена.

ПБС для американских охотников

На оружейном рынке в США вниманию любителей тихого использования дробового оружия представлено изделие SilencerCo Salvo 12. Данное устройство представляет собой глушитель на гладкоствольное ружье 12 калибра «Сайга». Для прибора предусмотрена модульная конструкция. При необходимости стрелок может регулировать уровень шума. Двенадцать дюймов - это полная длина глушителя на гладкоствольное ружье 12 калибра. Фото данного устройства представлено в статье. ПБС способно подавить уровень шума до 137 дБ. Используют данный глушитель для гладкоствольных ружей 12 калибра, при стрельбе из «Сайги» и «Вепря» и любой другой охотничьей модели дробовика.

В производстве глушителя используется алюминий марки Т6 и нержавеющая сталь марки 17-4. Снаружи изделие покрыто нерефлекторным анодным веществом. Американской компанией ПБС оснащен специальным адаптером, который является переходником между насадкой и дульным срезом оружия. С помощью адаптера глушитель монтируется на ствол дробовика.

Стоимость глушителя колеблется в пределах 1400-1500 долларов. Сфера применения SilencerCo Salvo 12 разнообразна. Преимущественно насадки используются охотниками, желающими осуществлять бесшумную стрельбу. Также глушители используются на тренировочных стрельбах или для самозащиты.

В заключение

Обладатели самодельных глушителей должны помнить о том, что стрельба с насадками, подавляющими звук, противоречит российскому законодательству. Тем, кого этот факт совершенно не смущает, рекомендуется знать, что большинство глушителей кустарного изготовления конструктивно ненадежны. Стрельба с такими насадками может повредить дробовик или травмировать самого владельца.

SmarterEveryDay / YouTube

Канал SmarterEveryDay на YouTube совместно с американской компанией Soteria Suppressors сделал ускоренную съемку работы приборов бесшумной беспламенной стрельбы, специально изготовленных с прозрачными корпусами. Видео показывает три разных конструкции «глушителей» для винтовки калибра.308 Winchester.

В стрелковом оружии, начальная скорость пули у которого не превышает скорости звука, звук выстрела создается преимущественно пороховыми газами. Во время выстрела пороховой заряд в патроне быстро сгорает, а образующиеся пороховые газы толкают пулю по каналу ствола. При этом в стволе образуется высокое давление. После того, как пуля покидает ствол, газы высвобождаются, а давление резко выравнивается.

«Глушитель» представляет собой устройство, закрепляемое на стволе стрелкового оружия (иногда оно является частью конструкции), которое должно существенно ослаблять звук выстрела и скрывать пламя пороховых газов. В своем большинстве «глушители» собираются из нескольких деталей: цилиндрического корпуса с креплением к стволу и внутренней вставки, образующей камеры.

При выстреле пороховые газы толкают пулю по каналу ствола, после чего она попадает в центральный канал глушителя, а затем покидает его. Пороховые же газы, следуя за пулей, в «глушителе» расширяются и заполняют камеры, где охлаждаются и теряют энергию. Затем вслед за пулей остывшие пороховые газы с существенно меньшей скоростью покидают «глушитель».

Следует отметить, что не существует прибора бесшумной беспламенной стрельбы, способного полностью погасить звук выстрела, хотя некоторые такие устройства позволяют сделать его существенно тише звука работающей во время выстрела автоматики оружия. Например, звук автоматики самозарядной винтовки ВСС, более известной как «Винторез», при выстреле слышен лучше, чем сам звук выстрела.

На стрелковом оружии, начальная скорость пули в котором превышает скорость звука, «глушители» не применяются из-за своей бесполезности. В таком оружии существенная доля звука выстрела приходится не на пороховые газы, а на ударные волны, образующиеся на пуле в полете. Сверхзвуковую скорость при выстреле имеют, например, пули снайперской винтовки СВД.

Стрельбу из винтовки калибра.308 SmarterEveryDay заснял с помощью специальной камеры с частотой 110 тысяч кадров в секунду. Для установки на оружие использовались «глушители» с акриловым корпусом, который после выстрела срывало или вовсе разбивало, поскольку такой материал не выдерживает большие нагрузки.

Несмотря на то, что для эксперимента использовались приборы бесшумной беспламенной стрельбы трех разных конструкций, внутреннее их оснащение во всех случаях выполняло одну и ту же роль - дать пространство для расширения пороховых газов и их охлаждения. При долгой стрельбе «глушитель» сильно нагревается и начинает хуже гасить звук выстрела.

В июне текущего года американская компания Magpul тепловую защиту для «глушителей», которая может потребоваться стрелкам при ведении длительного огня, например, во время соревнований. Запатентованное американцами приспособление может быть установлено на любой тип прибора бесшумной беспламенной стрельбы для стрелкового оружия.

Согласно патенту, тепловая защита представляет собой два металлических кольца с «ушками» и хомутами, две теплоизоляционные прокладки и кожух, окрашенный термостойкой краской. Кольца должны быть закреплены по сторонам «глушителя», после чего в «ушки» устанавливаются теплоизоляционные прокладки. Поверх всей этой конструкции ставится кожух.

Василий Сычёв

Совершенствование многокамерных глушителей привело к созданию классического варианта конструкции, предусматривающему после дульного среза ствола оружия установку камеры предварительного расширения, большей по объему в несколько раз каждой из последующих расширительных камер, разделенных между собой диафрагмами.В простейшем случае объемы расширительных камер одинаковы (рис. 1). В более сложных конструкциях, в зависимости от степени падения давления, объемы камер несколько уменьшаются относительно друг друга, и самый меньший объем имеет камера, после которой газы выходят наружу (рис.2). Подобные конструкции легко изготавливаются и поэтому выпускаются, несмотря на свои недостатки, особенно широко под малокалиберные патроны калибра.22 L.R. Основной их недостаток заключается в том, что обгоняющие пулю пороховые газы, выходя наружу, производят демаскирующий хлопок, который обусловлен их прорывом между пулей и стенками канала ствола (см. рис. на цветной вкладке). Поскольку отверстия в диафрагмах выполняют несколько большими, чем диаметр пули (чтобы избежать касания пулей стенок перегородок), пороховые газы минуют расширительные камеры и эффект глушения резко снижается. Для того, чтобы устранить этот недостаток, между камерами устанавливают одну или несколько мембран. Запатентованные в 1933-36 гг. Гансом Айсфелдом из Гамбурга несколько конструкций глушителей содержат перегородки - обтюраторы, выполненные из резины или толстой кожи, пропитанной маслом. В центре обтюраторов, на линии полета пули, выполнены крестообразные надрезы. Отражая опережающие пулю газы, такой обтюратор пропускает пулю и вновь смыкает края надрезов (рис. 3). В другом случае толстые шайбочки-обтюраторы из специальной резины простреливаются пулей и смыкаются за ней, перекрывая отверстие. При всей простоте конструкции недостаток таких устройств очевиден - малая живучесть мембран и обтюраторов. Вследствие этого от выстрела к выстрелу качество глушения звука ухудшается. С этим можно мириться, принимая во внимание простоту их изготовления и обслуживания.

Именно описанная выше схема легла в основу конструкции самого распространенного глушителя второй мировой войны - советского "Брамита" конструкции братьев Митиных (рис. 4). Этот глушитель представлял собой цилиндр, раскручивающийся на две части. В переднюю часть (1) вставляли два обтюратора, один (2) из которых зажимался при скручивании корпуса, а другой (3) при закручивании крышки (4) с выходным отверстием (5). Обтюраторы делили внутренний объем глушителя на две камеры, имевшие каждая сбоку по маленькому отверстию (6), через которые газы стравливались наружу. На стволе "Брамит" закреплялся подобно штыку с помощью Г-образного паза (7) (байонетное крепление). Посадочная трубка (8) составляла единое целое с задней частью цилиндра (9), в камеру которого вставлялся отсекатель (10) опережающих пулю пороховых газов.

Предназначался такой глушитель для винтовки Мосина, выстрел из которой производился в случае его применения патроном с уменьшенной навеской пороха. Этот патрон отличался окраской всей пули до дульца гильзы или капсюля в зеленый цвет.

Для нужд НКВД перед войной был разработан глушитель к револьверу "Наган", который применялся в основном с его укороченной модификацией образца 1930 г.

Выбору револьвера в качестве бесшумного оружия способствовало то, что перед выстрелом его барабан надвигался на ствол, дульце гильзы патрона плотно входило в канал ствола и прорыва пороховых газов между барабаном и стволом во время выстрела не было. К тому же револьвер в случае осечки позволял следующий выстрел произвести новым патроном без дополнительных манипуляций с оружием. Глушитель к "Нагану" в одном случае имел 9 обтюраторов, простреливаемых пулей (рис. 5а), которая в этом случае при снаряжении патрона заменялась на остроконечную. В другом варианте исполнения глушитель имел резиновые диафрагмы с отверстиями конической формы узкой частью ориентированные к выходу (рис. 5б).

В данном случае речь идет о разных вариантах одной и той же конструкции, так как в основном они идентичны и представляют собой камеру предварительного расширения, за которой располагается ряд расширительных камер, последовательно, в направлении полета пули, уменьшающихся в объеме. Закреплялся глушитель на стволе с помощью проворота вокруг мушки по Г-образному пазу. Существовал аналогичный по конструкции револьверному глушитель к винтовке СВТ-40, который, скорее всего, предназначался для ее снайперской модификации, где прицеливание осуществлялось с помощью оптического прицела.

Крепился он традиционно, проворотом трубки за стойку мушки, перекрывая последнюю своим корпусом. Передняя часть дульного тормоза винтовки входила в камеру предварительного расширения глушителя, задняя часть служила посадочным местом и часть вертикальных прорезей или одна квадратная перекрывались трубкой. Последовательно уменьшались в объеме также 12 расширительных камер и разделялись между собой диафрагмами с коническими отверстиями (рис. 6).

Все эти образцы представляли собой опытные экземпляры, выпускающиеся малыми сериями. Немецкие специалисты разработали глушитель к карабину "Mauser-98-k", взяв за основу конструкцию "Брамита" и изменив параметры посадочного места под размеры своего оружия. Гильза немецкого патрона с уменьшенной навеской пороха окрашивалась ярко-зеленым лаком. Существовало и несколько более сложных конструкций. Один из таких вариантов состоял из шести конических перегородок, отклоняющих газовый поток от центральных отверстий к периферии (рис. 7).

а. Первый вариант

б. Второй вариант Рис.5. Глушитель к револьверу "Наган"

Рис.6. Глушитель к винтовке СВТ-40:

1 - дульный тормоз-компенсатор СВТ-40; 2 - посадочная трубка глушителя; 3 - стойка мушки, за которую фиксаруется глушитель; 4 - стойка фиксатора шомпола, выполняющая роль упора трубки глушителя

Рис.7. Глушитель к карабину "Mauser-98-k". Первый вариант

Рис.8. Глушитель к карабину "Mauser-98-k". Второй вариант

Рис.9. Глушитель к карабину "Mauser-98-k". Третий вариант

Рис.10. Глушитель к пистолету-пулемету "Ingram" 1 - Рулон металлической сетки - теплоотвода; 2 , 3 - спирали, свернутые в противоположных направлениях; 4 - обтюратор;

В более сложном варианте подобные конусы, но меньшего размера, вставлялись в перегородки между камерами и своей конфигурацией образовывали подобие вихревых камер, из которых через ряд капиллярных отверстий газы стравливались наружу (рис. 8). А в глушителях с длинным корпусом небольшого диаметра была расположена длинная лента, свернутая в спираль. Поток газов, расширяясь и закручиваясь вдоль спирали, проделывал путь в несколько раз длиннее, чем размер самого глушителя (рис. 9). При использовании этого принципа в малокалиберном оружии спиралью может служить подобранная по размеру токарная стружка из алюминия или меди.

Интересный вариант глушителя со спиралью разработали конструкторы для пистолета-пулемета "Ingram" (рис. 10). Он содержит две спирали, свернутые в противоположных направлениях, заключенные в рулон сетки, выполняющей роль теплоотвода. Часть газа закручивается по каналу, идущему от дульного среза ствола, а часть, проходя через сетку, напрямую обгоняет этот поток и попадает на спираль, закрученную в противоположную сторону, продвигаясь по каналу в обратную сторону. В результате встречи двух противопотоков внутри корпуса, общая скорость истечения газов резко падает, что особенно заметно при стрельбе очередями. В данном случае речь идет не о бесшумном оружии, а об оружии, из которого ведется стрельба с рассеянным звуковым фоном. Резкий и очень громкий звук выстрела при глушении становится мягким и значительно более слабым, но все же слышен в радиусе нескольких десятков метров.

Глушитель аналогичного назначения разработан в СССР - прибор бесшумной стрельбы (ПБС) к автомату Калашникова (рис. 11 и рис. на цветной вкладке). ПБС устанавливается на ствол вместо дульного тормоза-компенсатора или защитной муфты. Конструктивно он выполнен таким образом, что резиновый обтюратор (1) находится очень близко к дульному срезу (2). Опережающие пулю пороховые газы выходят в четыре отверстия (3) малого диаметра, просверленные под таким углом в расширительную камеру (4), что поток направлен в пространство, образуемое дном и стенкой камеры. Эти отверстия служат своего рода рефлектором: отражая и рассеивая газовые струи уменьшают скорость их истечения, беспорядочно перемешивая молекулы. Далее пороховые газы, находящиеся под давлением, стравливаются в атмосферу через четыре аналогичных отверстия (5), расположенных не по периметру корпуса, как у ранних советских и немецких насадок, а внутри его. С окружающим пространством отверстия сообщаются посредством узкой щели шириной 0,2 мм (6), - газовая струя ударяется сначала в противоположную отверстию стенку, а затем, отразившись и рассеявшись от нее, вырывается наружу. Пуля же, пробив обтюратор, проходит через отверстия одиннадцати расширительных камер. Пороховые газы, прорвавшиеся вслед за ней до момента смыкания резины теряют давление и скорость последовательно проходя через расширительные камеры. Сам обтюратор вставляется в металлическую обойму (7), которая предохраняет его от разбухания во время работы и облегчает замену. Стрельба производится патронами уменьшенной скорости (УС) калибра 7,62х39 мм с утяжеленной для компенсации потери скорости пулей. Масса порохового заряда 0,54 г, пули - 12,66 г. Головная часть пули окрашена черным цветом с зеленым пояском (рис. на цветной вкладке).

Патрон УС рассчитан на стрельбу из автомата Калашникова с длиной ствола 415 мм и нарезами в нормальном состоянии. В этом случае начальная скорость пули - 310 м/с. При изношенных нарезах канала ствола ее скорость может превысить дозвуковую, а при более длинном пулеметном стволе, наоборот, - упасть ниже расчетной.

Превышение траектории полета пули при стрельбе патронами УС с ПБС составляет: на 100 м - 14 см, на 200 м - 59 см, на 300 м - 140 см, на 400 м - 258 см с последующим очень крутым снижением траектории. Поэтому на автомат с ПБС, предназначенный для ведения бесшумного огня, устанавливается вместо стандартной прицельной планки специально приспособленная для этого случая. Вследствие крутизны траектории полета пули дистанцию до цели нужно определять особенно тщательно, и чем дальше цель, тем меньше должна быть возможная погрешность. Проверка боя и пристрелка оружия производится после установки очередного обтюратора и производства нескольких выстрелов для образования пулевого канала. По мере износа обтюратора средняя точка попадания смещается в связи с изменением условий выстрела.

Отметим, что встречающиеся в специальной литературе данные о сроках службы одного обтюратора в 100 и даже в 200 выстрелов явно завышены и вопрос скорее стоит о допустимом пределе качества глушения, так как после 20-30 выстрелов качество обтюрации начинает падать. Корпус ПБС в точке А-А (рис. 11) ослаблен для того, чтобы при избыточном давлении пороховых газов не произошло поломки ствола. Поэтому "специалист", сумевший пристроить ПБС на ствол "Тигра" или аналогичного оружия и стреляющий стандартными патронами, скорее всего, в результате будет иметь только посадочную муфту, оставшуюся на стволе, и оторвавшийся и улетевший вперед корпус прибора.

Американские специалисты пошли по другому пути. Для винтовки М16 ими создан глушитель без обтюраторов, но с перегородками сложной формы. Перед дульным срезом в конструкции их глушителя стоит рефлектор, а затем последовательно рассекающие струю газа и направляющие ее на периферию перегородки (рис. 12). Этот прибор, имея, по сравнению с ПБС, большую длину, позволяет вести огонь любыми патронами без повреждения ствола, а вот качество глушения звука выстрела при использовании стандартных патронов падает.

Саундмодераторы, разработанные для пневматического оружия, иногда ошибочно называют «глушителями». Эта статья убедит вас, что принципы работы глушителя и саундмодератора существенно различаются. Мы изучим конструкцию этого устройства, рассмотрим его недостатки и преимущества на охоте, а заодно разберёмся в критериях выбора правильной модели. Под занавес — «рецепт» изготовления глушителя собственными руками.

Сразу оговоримся, что современное российское законодательство запрещает пользоваться глушителем. Чтобы примирить пневматику с этим фактом, и был разработан саундмодератор. Возникает логический вопрос — для чего пневматической винтовке глушить звук? Выстрел ведь и так практически бесшумен.

Шумоизоляционная функция важна для любого типа оружия, но пневматические саундмодераторы обладают и другими полезными качествами. Перечислим основные:

• повышение прочности ствола;
• борьба с преждевременным износом, характерным для пневматических винтовок;
• положительное влияние на кучность стрельбы.

Перечисленные качества превратили саундмодераторы в популярный аксессуар среди любителей пневматического оружия. Саундмодераторами пользуются профессиональные спортсмены и охотники, но выбирать это приспособление нужно с умом.

Принцип работы

Чтобы понять принцип работы саундмодератора, необходимо чётко представлять картину пневматического выстрела. Звуки винтовочного выстрела (пневматика) состоит из четырёх компонентов:

1. По компрессорной стенке бьёт поршень (это происходит после разжатия пружины). Звук удара пропадает в 20 метрах от ствола.
2. Воздушный хлопок. Пуля выталкивается из ствола винтовки, а уж затем слышится звук хлопка. Это происходит вследствие резкого перепада давления. Звук хлопка слышен далеко, поэтому от него лучше избавиться.
3. Шипение пули. Слышится во время полёта пули и объясняется воздушной турбулентностью по её краям.
4. Звук попадания. Возникает при попадании пули в цель.

Устранить все эти побочные эффекты невозможно, но качественный саундмодератор позволяет минимизировать второй пункт.

Устройство и отличие от глушителя для огнестрельного оружия

Саундмодератор, в отличие от глушителя, не гасит звук, а меняет его тональность. Громкость выстрела также снижается, но полностью не исчезает. Устройство саундмодератора отличается предельной простотой — это цилиндр, разделённый на камеры дисковыми перегородками.

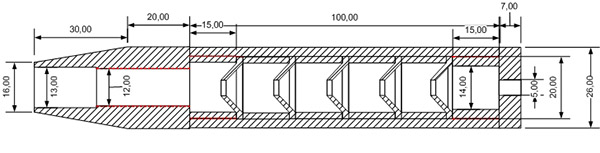

По линии движения пули в перегородках проделаны отверстия. Диаметр отверстий слегка превышает калибр пули. Теория предусматривает деление трубки саундмодератора на секции неравной величины. Схема их построения такова:

1. 1 камера (ближайшая к стволу) — самая большая, занимает половину общей длины глушителя;
2. 2 камера (и последующие) постепенно уменьшаются.

Теория гласит, что каждая последующая секция должна быть вдвое меньше предыдущей. На практике это правило соблюдается не всегда. Суммарный объём камер глушителя сопоставим с рабочим объёмом компрессора.

Конструкция саундмодераторов разных производителей может отличаться, неизменным остаётся лишь одно — наличие звукопоглощающего материала. В магазинах продаются цельные и разборные саундмодераторы — секции последних имеют обыкновение отсоединяться либо наращиваться.

Установка и тест саундмодератора на пневматической винтовке Хатсан показан на видео:

Устанавливается модератор на самый конец оружейного ствола — крепление осуществляется посредством резьбы. Лучше всего саундмодераторы подходят мультикомпрессорным, пружинно-поршневым и РСР-винтовкам. Также подойдут отдельные типы пневматических пистолетов и газобаллонные винтовки.

Достоинства и недостатки использования

Теперь рассмотрим преимущества и недостатки глушителя для пневматики. Минусов у саундмодератора кот наплакал:

1. стоимость;
2. сложность изготовления (хотя есть и простые решения);
3. проблемы с законностью (провести грань между глушителем и саундмодератором проблематично).

Почему же многие охотники стремятся оснастить подобными игрушками свою пневматику? Оборудованные саундмодераторами винтовки выигрывают в балансе, маневренности и эргономичности. Существуют и другие преимущества:

1. ощутимое поглощение шума от выстрела;
2. функция ДТК (дульного тормоза-компенсатора);
3. увеличение запаса прочности ствола;
4. эстетика (пневматика с глушителем выглядит внушительнее).

Предельная простота эксплуатации этой винтовки делают ее незаменимой для обучения стрельбе. Советуем ознакомиться с другими особенностями , устройством и доступными моделями. Преимущества и недостатки данного оружия.

Как выбрать саундмодератор для пневматической винтовки

Считается, что лучшие саундмодераторы производят британцы. В качестве примера можно привести продукцию компании BSA Guns, делающую основной упор на жёсткий контроль технологии производства. Все глушители этой марки отличаются долговечностью, качеством и надёжностью.

Популярны и саундмодераторы Hatsan — главным образом благодаря своей демократичной стоимости. Этот турецкий брэнд не может похвастаться полувековой историей, зато регулярно внедряет инновационные решения и активно теснит конкурентов в нише производства глушителей. Продукция Hatsan отличается стильностью, продуманным дизайном и высокой технологичностью.

Выбирая глушитель для пневматической винтовки, необходимо учитывать конструкционные особенности оружия. Приведём некоторые примеры:

• Бенджамин Дискавери. Диаметр ствола (внешний) плавает, поэтому перед покупкой глушителя нужно провести тщательные измерения штангенциркулем.
• Диана-350. Винтовка отличается громким ударом поршня, перекрывающим все прочие звуки. Установив модератор, вы можете подумать, что разницы никакой. На самом деле работа глушителя прослушивается на расстоянии 15-20 метров — и никак не меньше.
• РСР. Охотничьи винтовки этого типа отличаются сверхзвуковыми скоростями и большим перерасходом. Подправив эти параметры, вы сможете эффективно глушить звук выстрела.

В целом при выборе модератора вам придётся руководствоваться следующими критериями:

1. калибр;
2. марка/модель оружия;
3. посадка на ствол (желаемая длина);
4. общая длина глушителя;
5. наличие резьбы.

Как сделать глушитель своими руками

Решив сэкономить на приобретении саундмодератора, вы вполне можете изготовить его самостоятельно. Для этого вам потребуется длинная трубка (около 35 мм) и эластичная обивка. Справиться с изготовлением гаджета может любой человек, имеющий под рукой дрель. Шаги, которые вам придётся предпринять, таковы:

1. Определение диаметра глушителя. Для начала вам придётся измерить ёмкость рабочей камеры, затем прибавить к вычислениям несколько миллиметров.
2. Приобретение надульника. Идёте в магазин и покупаете надульник (цвет и форма значения не имеют, главное — конструктивные особенности). Надульник состоит из заглушки и тонкостенной трубки — это и есть ваша заготовка. Альтернативная заготовка — картридж принтера (некоторые умельцы предпочитают именно его).
3. Поиск перегородок. Для этой цели отлично подойдут монеты, шайбы, жестяные пластины, крышечки — главное, чтобы стыковались по диаметру. Шайба подходит идеально, но если её не удалось найти, придётся сверлить в центре диска отверстие.
4. Шлифовка отверстий. Просверлив отверстие в диске, зашлифуйте его, избавившись от малейших неровностей и заусенцев. Общее количество шайб, над которыми придётся поработать — 3-4 штуки.
5. Обклейка. Готовые шайбы обклеиваются резиной. Клеить лучше с двух сторон, но если нет возможности — со стороны, противоположной полёту пули. Лучшим клеем для такой работы считается «Момент».
6. Проделывание отверстий. И снова проделываем отверстия — на сей раз в резиновой поверхности. Базовый принцип тот же — аккуратность.
7. Фиксация перегородок. У вас в руках — 3-4 полностью готовых перегородки. Теперь их нужно закрепить в полой трубке (картриджа или надульника). Для этого необходимо взять штангенциркуль, измерить длину трубки и набросать на бумаге чертёж с будущим расположением перегородок.
8. Обклеивание трубки. Внутренняя поверхность надульника также должна быть обклеена резиной. Делается это по секциям (при этом вы опираетесь на сделанный ранее чертёж). Проклеивается первая секция, затем вставляется шайба. Клеится вторая секция, вставляется вторая шайба. Резина должна ложиться в стык, избегайте зазоров и тщательно подгоняйте детали.

Всё, саундмодератор готов. Одна беда — выглядит этот гаджет достаточно невзрачно. Вам придётся отшлифовать и отполировать трубку, затем поворонить и смазать маслом. Запаситесь для этого пастой ГОИ и полировочной пастой для ювелирных изделий. В финале конструкцию можно дополнить термоусадочной трубкой.
