Электрический патрон — неотъемлемая часть любого светильника. Он служит не только для фиксации, а также передачи тока, но и закрепляет на себе множество дополнительных элементов. К ним относятся: плафон, абажур, предметы эстетики и светового потока. Общие черты устройства патрона можно изучить в статье по описанию люстры. Чтобы уметь устанавливать и ремонтировать электрический патрон, необходимо поближе с ним познакомиться.
Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.
Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.
Устройство электрического патрона
Патрон имеет 3 основных элемента. Цилиндрический корпус, в котором расположена резьбовая гильза, резьба которой выполнена по принципу Эдисона, донышко и вкладыш из керамики. Чтоб ток передавался от проводника на цоколь, установлено 2 контакта из латуни 2 планки с резьбой для крепления. На фото патрон Е27 в разрезе.
Фото ниже показывает, как латунные контакты касаются цоколя лампы. Правая фотография показывает передачу тока латунным контактам, закрепленным на вкладыше.
Чтоб повысить безопасность, необходимо подавать фазу на центральный контакт цоколя. Это сводит к минимуму шанс касания фазы человеком.
Электрический патрон на три лампочки
Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.
Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.
Как подключить обыкновенный электрический патрон
Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.
Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.
На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.
Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.
Как подключить электрический патрон с клеммами
Более новым видом патронов являются те, провода которых прижимаются при помощи клеммных колодок. Такой вид крепления ускоряет монтаж люстр и светильников. Корпус выполнен из пластмассы в виде монолита. Контакты закреплены изнутри при помощи заклепок. При выходе патрона из строя, ремонтные работы не удастся произвести.
Такой тип патрона выпускается размерами Е14, Е27. Они подойдут для замены разборных патронов, принцип которых описан чуть выше.
Как подключить безвинтовой электрический патрон
Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.
В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.
Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.
Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.
На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.
Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.
Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.
Как подключить к электрическому патрону розетку
Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.
В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.
Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.
Крепление электрического патрона
Как правило, патрон в люстрах и светильниках крепится за дно. Отверстие ввода провода имеет резьбу. Е27 могут иметь одну из трех видов резьб: М16?1; М10?1 или М13?1. Е14 – М10?1. Светильники подвешиваются на электропровод либо на металлическую трубку, имеющую любую форму резьбы на конце и длину.
Крепление электрического патрона за токоподводящий провод
Не допустимо прикреплять патрон напрямую к проводам. Для начала следует зафиксировать патрон в люстре. Для этого в донышко установлена втулка из пластика, имеющая отверстие в центре для запуска проводов. Во втулку установлен пластиковый фиксирующий винт.
После того как патрон подключен и собран, пластиковым винтом зажимаются провода. Эту втулку могут использовать для крепления декоративных элементов светильнику. Винт позволяет надежно закрепить патрон, крепление плафона и подвесок светильника.

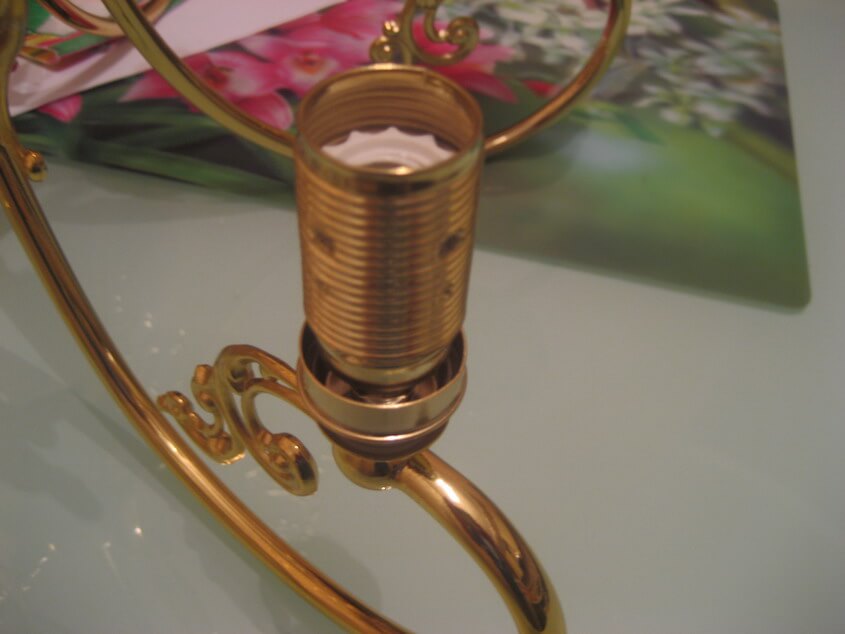

Крепление электрического патрона на трубке
Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.
Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.
Крепление электрического патрона втулкой
Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.
Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1. Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта. Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.
Крепление электрического патрона с безвинтовыми контактными зажимами
Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.
На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.
Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.
На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.
Ремонт разборного электрического патрона
Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.
Электрический патрон для лампочки - это устройство, которое является соединительным узлом между светильником и элементом накаливания. Кроме того, при помощи дополнительных крепежных элементов навешивается абажур или плафоны. Посредством такой детали ведется передача тока через провода. Ввернутый сгоревший элемент легко меняется, благодаря простоте корпуса изделия.
Маркировка изделий
В зависимости от диаметра резьбовой части узла, изделия имеют несколько разновидностей:
Подключение электрического патрона
Чтобы понять, как подключить патрон для лампочки, нужно хорошо представлять его устройство. Центральный контакт выполняется из латуни. Он прижимается к керамическому вкладышу. Для этого с обратной стороны имеется стальная пластина с резьбой. В нее заворачивается винт, который проходит через керамику и латунь.
Заворачивается винт с хорошим усилием, потому что через деталь на контакт проходит электрический ток. Рядом ставится боковая латунная пластина, которая крепится по такому же принципу.
При подключении проводов на них формируются колечки для крепежа. Они проходят через его центральное отверстие в корпусе и фиксируются на стальных пластинах. Фаза от сети подается на центральный контакт.
После этого сверху наворачивается втулка с резьбой под лампочку. Затем ведется подбор лампы.
Крепление изделия
Обычно крепление патрона в люстрах или светильниках проводится за дно корпуса. Давать весовую нагрузку на провода недопустимо. Для фиксации в люстре снизу имеется отверстие, в которое вставляется пластиковая втулка. В нее запускается проводка и фиксируется с помощью болта. Более надежным креплением является металлическая трубка. Через нее пропускаются провода. Расположенные на ней гайки позволяют вести установку плафонов и колпаков люстры.
Для установки плафонов для ламп или настенных светильников имеются специальные патроны. С наружной стороны у них нарезана резьба. Прижим навесных элементов осуществляется при помощи пластмассовых втулок, которые наворачиваются на резьбовую часть патрона.
Следует помнить, что устанавливать лампочку большого накала нельзя, потому что пластмассовые шайбы начинают плавиться.
Причины замены конструкции
С течением времена изделие требует замены. Необходимость возникает по следующим обстоятельствам:
Перед заменой патрона следует учесть некоторые советы:
Работы по демонтажу и установке
Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:
Подается напряжение в сеть, и прибор включается. Если работа проведена верно, то лампочка должна загореться.
Электрический патрон - это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене .
Сейчас распространены и популярны светодиоды, которые применяются и для бытового использования. Производителями осветительных приборов рекомендуется не пользоваться стандартными лампами накаливания 60-100 Вт, заменив их светодиодными лампами. Замета патрона в люстре
может быть произведена своими руками.
Не стоит сомневаться в том, что, благодаря своим отличным техническим характеристикам, такое электрическое оборудование уже очень скоро будет применяться повсеместно.
И не удивительна популярность светодиодов, потому что у них имеются несомненные преимущества.
- Благодаря применению диодного принципа, максимально эффективно расходуется электрическая энергия.
- Высокое значение коэффициента полезного действия светодиодного освещения. Это значение в 10 раз превышает КПД обычной лампы накаливания.
- Работают такие осветительные приборы довольно продолжительное время – до 100 тысяч часов.
Поэтому после установления светодиода вы на долгое время позабудете о том, что нужно тратить деньги и время на то, чтобы обслуживать или заменять осветительные приборы.
Преимущества и использование светодиодных ламп.
Однако, не всегда легко заменить обычные лампы накаливания на светодиодные, потому что современные светодиодные лампы имеют размеры, которые отличаются размерами с обычными лампами, используемыми в советское время. По этой причине необходимо заменить патрон в люстре.
Разновидности и маркировка патронов для люстры
Резьбовые электрические патроны маркируются с помощью буквы «Е». Также в маркировке указывается диаметр цоколя (миллиметров). Указание технических характеристик можно увидеть на всех корпусах изделий.
Принцип работы всех патронов одинаковый. Отличаются они только тем, что имеют различные габаритные размеры и разное конструктивное исполнение. На предприятиях производится три типа патронов, которые рассчитаны на 220 В в электрической сети, и имеют полное соответствие с государственным стандартом:
- Е14. Применяют этот тип патронов для того, чтобы работала подсветка в СВЧ-печи, холодильнике или настольном светильники. Обычно максимальным током потребления для них является 2А (440 Вт).
- Е27. Используется для многих светильников. Максимальный ток потребления – 4А (880 Вт).
- Е40. Патроны этого типа используются в уличном освещении и рассчитаны на 16 А (3500 Вт).
Как устроен стандартный патрон
Обычный патрон состоит из нескольких основных элементов. В наружном цилиндрическом корпусе содержится гильза с резьбой Эдисона. Также патрон состоит из донышка и керамического вкладыша. К патрону подходят проводники, от которых происходит передача тона по латунным контактам в количестве двух штук на цоколь осветительной лампы.
Чтобы повысить безопасность эксплуатации лампы, необходимо правильно подключать фазу – к центральному контакту цоколя. При этом возможность того, что человек может прикоснуться рукой к фазе напряжения, минимальная.
Процесс замены патрона в люстре
Перед выполнением работ по замене патрона в люстре своими руками нужно обеспечить электробезопасность. Для этой цели в электрическом щите производят отключение автоматов, которые отвечают за питание электроэнергией люстры. После этого обесточенная люстра снимается, поскольку, если она будет подвешена к потолку, будет неудобно заменять патрон.
Вначале нужно подобраться к месту, в котором соединены провода. Это место располагается под потолком – его закрывает верхняя крышка люстры с помощью защитного колпака. Снимается изолента в месте, где соединены провода, и осторожно отсоединяется питающий провод от проводов, которыми оборудована люстра.
Все эти работы производятся с особой осторожностью, поскольку если проводку выполняли в советские времена, то использовали для этого алюминиевый провод. Еще со школы всем нам известны характеристики алюминия – хрупкого металла, который легко сломать.
Если вы обнаружили соединение, выполненное скруткой, а провода – медный и алюминиевый, то, заменив патрон, постарайтесь в люстре произвести соединение этих проводов самозажимными клеммники марки wago.
Как правильно разобрать патрон
Некоторые начинающие или неопытные электрики думают, что сменить патрон в люстре легко и просто даже в том случае, если люстра висит, подвешенная к потолку. Но, как видно из практики, для того, чтобы условия работы были более комфортными, необходимо снять люстру, тогда работа будет более организованной, и вы сможете выполнить ее быстро.
Разбор и замена электрического патрона для люстры.
Итак, вы снимаете люстру и начинаете демонтаж патрона. Патрон разбирается, а его провод отсоединяется от керамической колодки. После этого, основание патрона необходимо отделить от люстры. Это выполняется различными методами, которые зависят от того, каким способом прикреплено основание. Разные конструкции имеют различные способы крепления.
Как самостоятельно разобрать электрический патрон.
Преимущества использования патрона Е14
Наиболее часто производится крепление электрического патрона к металлическим трубкам. Широкое распространение соединение этим способом получило потому, что благодаря ему значительно расширяется возможность использования дизайнерского решения. Такой патрон имеет возможность удерживать тяжелые конструкции.
Однако, вся нагрузка идет не на патрон, а на металлическую трубу. Часто на нее для придания большей устойчивости навинчивают дополнительно гайки. Это позволяет надежно прикреплять к патрону любой тяжелый плафон или украшать комнату разнообразными декоративными колпаками.
Необходимо пропустить к патрону провод через внутреннюю поверхность трубки. В случае довольно старой прежней электропроводки может появиться сомнение в том, что она еще надежна. Тогда необходимо заменить проводку. При этом нужно удалить старый провод из трубки, протянув через нее новый, состоящий из двух жил.
Как установить патрон для светодиодной лампы
Устанавливают электрический патрон, используя обратный порядок. Делать это нужно аккуратно, чтобы не повредить изоляцию. В противном случае вам будут беспокоить часто возникающие короткие замыкания.
Как подключить люстру с помощью клеммников wago
После замены патрона в люстре можно начинать непосредственное подключение ее к электрической сети. При соединении проводов не рекомендуется использование скрутки – лучше пользоваться соединительными клеммниками.
Этот способ соединения быстрой и удобный, не требуются никакие инструменты и дополнительные изолирующие материалы, и получите надежный контакт. Используются в различных лампах.
Как правильно вытаскивается цоколь из патрона
Не всегда можно без проблем достать отслужившую свой срок лампу накаливания из патрона. Иногда случается, что цоколь сидит в нем прочно, поэтому, после того, как вы открутите лампочку, в руках у вас остается стеклянная колба. Не достав цоколь, вы не сможете в дальнейшем пользоваться патроном, поэтому необходимо найти выход из создавшегося положения.
Как самостоятельно достать цоколь из электрического патрона.
Вначале необходимо обесточить люстру. После этого откручивается цилиндрическая часть корпуса патрон. При этом необходимо придерживать патрон снизу. Этим вы облегчите извлечение цоколя.
Если верхняя часть патрона так и не откручивается, попробуйте с помощью плоскогубцев вытащить цоколь. Ухватите цоколь за край и проверните его в патроне. Специалисты рекомендуют в таких случаях пользоваться обычной пластиковой бутылкой.
Над огнем нужно оплавить ее горлышко и поместить в цоколь, который застрял в патроне. Через небольшой промежуток времени, после застывания пластика цоколь без особых усилий выкручивается из патрона.
Современные помещения не представить без осветительных приборов. Но даже чтобы зажечь лампочку, для ее подключения к сети нужен патрон. А чтобы защитить лампу от внешних воздействий требуется плафон, выполняющий еще и роль рассеивателя. В состав светильников может входить и отражатель, перераспределяющий световой поток в одном направлении.
Внутри светильника прокладывается электропроводка, чтобы соединить входные клеммы с контактами патронов. Разборка светильников требуется:
- сразу после покупки;
- для замены патронов;
- для отыскания повреждений в электропроводке;
- ревизии светильника.
Проверка и подключение нового светильника
Современные люстры, в состав которых входит несколько патронов с лампочками, продаются с не собранной схемой соединения внутри. Это продиктовано тем, что пользователь самостоятельно разобьет лампы светильника на группы и соединит их так, как ему нужно. Поэтому такой светильник нужно сразу вскрыть и выполнить соединения. Провода к лампочкам выполняются цветными, нулевые проводники – синего (голубого) цвета. Их соединяют вместе и затем подключают к нулевому проводнику схемы питания.
При одновременном включении ламп фазные проводники соединяются вместе и подключаются к фазному проводнику сети, идущему от выключателя. Если выключатель с двумя клавишами и более, то фазные проводники от групп лампы, включение которых будет происходить одновременно, объединяются и подключаются к соответствующим проводам от выключателя.
При наличии защитного проводника он подсоединяется к корпусу светильника.
Не будет лишним полностью разобрать светильник и отревизировать его. Проверьте, как разделаны провода (не снята ли лишняя изоляция), подтяните соединения в патронах.
Электропроводка в светильниках выполняется гибкими проводами, а в квартире кабели – с моножилой, а иногда еще и алюминиевой. Поэтому обратите внимание на подключение светильника к электропроводке. Для этого не годится сварка или пайка – соединение должно быть разъемным. Если проводники светильника не облужены, то сделайте это обязательно. Либо напрессовать на концы проводов штыревые втулочные наконечники. Затем выполнить соединение с электропроводкой при помощи клемм WAGO или ЗВИ (подробнее про методы соединения: ). Применение колпачков СИЗ допускается только для соединения медных проводников. Наконечники для такого соединения не требуются. Но в этом случае отключение светильника для его демонтажа в процессе эксплуатации будет затруднено.
Замена патрона в светильнике
Самый слабый элемент светильника – патрон. В современных изделиях чаще страдает его боковой контакт. Он или отламывается, или ослабевает, теряя пружинящие свойства. Как показала практика, подгибать его – бесполезно. В процессе замены лампочек иногда ломается и центральный контакт.
Перед заменой патрона определите тип цоколя лампы, используемой в светильнике. Распространены два типоразмера: тот, что побольше – Е27, поменьше – Е14. Если вы затрудняетесь определить тип цоколя – отправляйтесь в магазин с лампочкой от светильника или снятым патроном. Второй вариант предпочтительнее, так как ассортимент патронов широк.
Для демонтажа современных фарфоровых патронов требуется выкрутить два винта, причем со стороны внутренней его полости, куда заворачивается лампа. Выкрутить их просто, сложнее будет ввернуть обратно, так как держать их нечем. Удобнее для установки такого патрона на место использовать отвертку с магнитным наконечником, либо намагнитить стержень обычной отвертки. Для этого его касаются постоянным магнитом. Можно удерживать его на стержне до тех пор, пока винт не попадет в резьбу. Если для замены патрона светильник снять с потолка, процесс пойдет быстрее.
Если провода, подключенные к патрону, гибкие – не перетягивайте их. Контактный винт может перерезать проводники.
Замена старых карболитовых патронов черного цвета иногда требует полной разборки светильника. Модификаций их много: настенный, потолочный или подвесной.
Последовательность разборки такова:
- Выкрутить лампу.
- Выкрутить часть патрона, в которую вворачивается лампа (№1 на рисунке). При этом керамическую вставку с контактной группой (№2) нужно придержать пальцем.
- Вынуть керамическую вставку, отсоединить от нее провода.
- В зависимости от способа крепления дна патрона либо открутить плоскую гайку, либо вывернуть дно, если оно держится на резьбе. При этом не допускать вращения проводов вместе с ней.
Сборка производится в обратном порядке. При установке контактной группы она должна попасть в специальные пазы в корпусе дна патрона. Перед вворачиванием наружной части керамическую вставку придержите пальцем, чтобы она не вышла из пазов.
Замена проводов в светильнике
В большинстве светильников и люстрах проводники проложены внутри полостей трубок, на которых держатся патроны. Менять их приходится, если в процессе неоднократных переделок длина проводов становится недостаточной. Либо, если изоляция плавится или подгорает в результате воздействия рабочей температуры внутри светильника при применении ламп накаливания, или в результате ослабевания контактов в патроне.
Для замены выберите провод с такой же толщиной изоляции и сечения. Другие могут не войти в полость вместо старого. Новые провода присоединяются к старым. Для этого лучше использовать пайку, соединив с ее помощью жилы проводов. Затем старые проводники вытаскиваются из полости, на их место будут затянуты новые провода. Если соединение будет ненадежным и разорвется, то проложить новые провода можно будет только с помощью кондуктора.
Для кондуктора подойдет тонкая стальная проволока, можно использовать ту, через которую затягиваются кабели в гофру. Проволоку заводят в полость для проводников, привязывают к ней новые провода и затягивают внутрь.
Если в потолочном светильнике перестала гореть одна из лампочек, и после замены лампы свет не появился, одной из причин поломки может быть выход из строя патрона. Чаще всего в этом элементе отгорают контакты либо ломается сам корпус, который ремонту не подлежит. Далее мы расскажем Вам, как поменять патрон в люстре своими руками, предоставив инструкцию в картинках и наглядные видео уроки.
Итак, для того, чтобы правильно заменить вышедший из строя элемент, необходимо выполнить следующие действия:
- Отключить свет на щитке. Выполнять замену под напряжением категорически запрещается!
- . Можно, конечно же, поменять патрон, не снимая светильник, однако это будет гораздо сложнее. Все, что нужно сделать – разъединить соединение проводников (обычно скрутка или , как на фото) и снять люстру с крюка либо планки.
- Разобрать осветительный прибор, сняв стеклянные плафоны и выкрутив все лампочки (обычной это e27 либо e14 — миньон), чтобы не разбились в процессе ремонта.
- Открутить видимую часть электрического патрона и отключить провода. В некоторых моделях контакты находятся на основании. В этом случае нужно будет открутить зажимные винты.
- Демонтировать керамическое основание изделия.
- Заменить патрон светильника, подключив фазу к центральному контакту цоколя, а ноль – к оставшемуся свободному. Определить провода по цветам Вы можете, ознакомившись с .
- Выполнить сборку люстры в обратном порядке.
Наглядно увидеть, как поменять патрон, Вы можете на данном видео уроке:
Инструкция по ремонту
Кстати, иногда нет необходимости менять электрический патрон, а достаточно просто отремонтировать его. К примеру, на предоставленном ниже видео мастер смог решить проблему не снимая люстры и не выполняя замену патрона:
Как починить свет без разборки светильника?
Если у Вас осветительный прибор с галогенными лампами, рекомендуем просмотреть данный урок:
Как поменять патрон?
Вот и все, что хотелось рассказать Вам о том, как поменять патрон в люстре своими руками. Надеемся, предоставленная технология замены с фото и видео примерами была для Вас полезной и интересной! Кстати, такой метод может подойти не только для потолочного светильника, но и настольного, если он сломался.
