Как большой любитель рычажных винтовок, я решил перевести и выложить сюда перевод статьи уважаемого peashooter85 с Tumblr о рычажных винчестерах. Судя по всему, материал планировался в нескольких частях, однако в блоге автора я нашёл только одну, эту. Итак, история винчестеров с 1854 по 1886 год.

1. Volcanic (1854) – первое оружие с рычажным механизмом

В 1854 году Горацио Смит, Дэниэл Вессон, Кортлэнд Палмер и Оливер Винчестер вместе организовали Volcanic Repeating Arms Company. Флагманами их продукции были два вида оружия: пистолет и винтовка, в которых заряжание патрона производилось рычагом возле спускового крючка. Это оружие заряжалось уникальным типом патрона, который назывался rocket ball – дословно «ракетный шарик». Этот патрон состоял из конической пули с полостью внутри, где располагался пороховой заряд, запираемый снаружи капсюлем. На тот момент такой патрон был разработкой, опережающей время – большинство револьверов были капсюльными и заряжались раздельно, а унитарные патроны с гильзой появятся на несколько лет позже. Этот патрон был водонепроницаемым, кроме того, он мог использоваться в многозарядном оружии, причём из-за длины вместимость этого оружия могла быть значительной.

К сожалению, пистолет и винтовка Volcanic не имели коммерческого успеха из-за своей непрактичности. Хотя патрон rocket ball имел революционную концепцию, он был слишком маленьким и не мог содержать в себе достаточно пороха, и, соответственно, был очень слабым. Осечки не были редкостью, кроме того коническая заострённая пуля в трубчатом магазине приводила к случайным срабатываниям капсюля и детонации патронов.

2. Винтовка Генри (1860) – первое успешное оружие с рычажным механизмом

После того, как Volcanic провалился в продажах, Оливер Винчестер купил контрольный пакет акций компании и преобразовал её в New Haven Arms Company с базой в Нью-Хэйвене, Коннектикут. Он нанял инженера по имени Бенджамин Тайлер Генри для того, чтобы он разработал новую винтовку на основе старого Volcanic, которая могла бы стрелять новыми металлическими унитарными патронами кольцевого воспламенения. Появление винтовки Генри в 1860-м году стало поворотным моментом в истории американского огнестрельного оружия. Фактически она сильно изменила «правила игры». Винтовка Генри стреляла патронами кольцевого воспламенения.44 Henry, трубчатый подствольный магазин содержал 16 патронов. И это – в то время, когда большинство винтовок были дульнозарядными и заряжались раздельно. Винтовка Генри не была принята на вооружение ни одной из армий, но некоторые полки были оснащены ими. Эти винтовки очень ценились солдатами, некоторые даже покупали их за свои деньги. Во время Гражданской войны солдаты поговаривали: «Зарядишь винтовку в воскресенье – и стреляй всю неделю напролёт». Винтовка Генри была популярна среди гражданского населения, особенно среди тех, кто осваивал западный Фронтир. Их закупали даже коренные американцы, что, как считается, стало решающим фактором в поражении генерала Кастера в боях против индейцев сиу у Литл-Бигхорн. Сиу имели при себе многозарядные винтовки Генри, а солдаты Кастера – только однозарядные Springfield модели 1873 года.

В наши дни винтовки Генри являются самыми редкими и ценными среди всех рычажных винчестеров. В зависимости от состояния и производителя, цена варьируется от 20 до 60 тысяч долларов за экземпляр. Всего было выпущено 14 тысяч винтовок, большинство из них были на латунной раме, но первые 400 были сделаны на железной раме. Сейчас они являются наиболее ценными среди коллекционеров.

3. Winchester 1866 – первый настоящий винчестер

После успеха винтовки Генри Оливер Винчестер переименовал фирму в Winchester Repeating Arms Co. Первым оружием, которое стало выпускаться под этим именем, был Winchester Model 1866, по сути – улучшенная версия винтовки Генри. Больших отличий было три. Первое и самое важное – магазин заряжался не с дульной, а с казённой стороны, что, безусловно, делало заряжание быстрее и проще. Кроме того, добавилось деревянное цевьё, а рамка стала делаться не из латуни, а из более крепкого бронзового сплава – пушечной бронзы (gunmetal). Из-за его характерного цвета винтовку прозвали Yellow boy – дословно «жёлтый мальчик». Патрон был тот же - .44 Henry.

Винтовка образца 1866 года сделала Оливера Винчестера не просто успешным промышленником, а богатейшим промышленником. Она была настолько популярной, что даже закупалась иностранными армиями, в частности, турецкой армией. Позже они с успехом применялись в Русско-Турецкой войне 1877-1878 гг.

4. Winchester 1873 – винтовка, покорившая Запад.

Самая известная самая распространённая (в XIX-м веке) рычажная винтовка. Возьмите любой вестерн, старый, новый, голливудский или итальянский, фильм или сериал, и скорее всего, увидите там именно Winchester модели 1873 года. Эта известность не была случайностью. Винтовка вышла практически одновременно с культовым револьвером Colt SAA, известным как Peacemaker и самым популярным револьвером того времени. Винчестер 1873 года стрелял теми же патронами, что SAA – .44-40. Таким образом, ковбой, законник, ганфайтер или простой поселенец мог купить Colt SAA и Winchester 1873 и использовать для них одни и те же патроны. Винтовка также производилась в модификациях под патроны.38-40 и.32-20, которые также были популярными револьверными патронами того времени. Таким образом, винчестер 1873 года был скорее карабином, а не полноценной винтовкой, что делало его более практичным в использовании. Тем не менее, в линейке компании присутствовали так называемые «мушкеты» с удлиненным стволом и магазином и другими армейскими добавлениями. Winchester Model 1873 был первым винчестером, стрелявшим патронами центрального воспламенения, поэтому его рамка делалась из закалённого железа, а позже и из стали, для того, чтобы выдерживать высокое давление при выстреле. Всего было выпущено около 720 тысяч винтовок.

5. Winchester 1876 – винтовка столетия.

Винчестер модели 1876 года стал первой моделью компании, стрелявшей мощными винтовочными патронами центрального воспламенения – .45-75, схожим с армейским.45-70 Government. Фактически это была та же модель 1873 года, но с более тяжелой рамкой и качественной обработкой внутренних механизмов. Это было необходимо для того, чтобы выдерживать высокое давление винтовочных патронов при выстреле. Кроме.45-75 модель 1876 года выпускалась также в модификациях под патроны.40-60, .45-60 и.50-95 Express. Эта винтовка была очень популярной среди охотников, особенно – среди охотников на буйволов.

6. Winchester 1886 – первый винчестер Джона Браунинга

Модель 1886 года была разработана легендарным оружейником Джоном Браунингом. Эта винтовка создавалась с целью использовать ещё более мощные винтовочные патроны, чем модель 1876 года, такие как.45-70, .45-90 и.50-110 Express. Из-за этого Браунинг изменил конструкцию винтовки, которая была неизменной с 1873 года, усовершенствовав систему запирания.

О магазинном оружии всерьез заговорили лишь во второй половине XIX века. Правда, еще в XVII - XVIII веках ремесленники иногда делали ружья и пистолеты, стрелявшие, как гласит надпись на одном из них, «много раз подряд». Но это были скорее штучные изделия, ведь до появления унитарных патронов нечего было и думать о массовом производстве многозарядного оружия.

Кристофер Спенсер

Все началось с американца Кристофера Спенсера из Бостона, который 6 марта 1860 года, сохранив обычный вид оружия и его привычные размеры, запатентовал первый в мире образец магазинной винтовки 52-го калибра (13,2 мм) под металлический патрон кругового воспламенения. Через два года он основал в Бостоне оружейную фирму, а в 1865 году создал улучшенную винтовку и карабин под патрон 50-го калибра (12,7 мм), которые широко применялись в гражданскую войну в США.

Магазин Спенсера

Ружейный магазин Спенсера вмещал семь патронов и представлял собой металлическую трубу внутри приклада, в которую встроили другую - нечто вроде нынешней обоймы с подавателем и спиральной пружиной. При заряжании опускали ствол, вынимали обойму, вкладывали в нее поочередно патроны, вставляли на место и закрывали приклад.

Устройство швейцарской пехотной винтовки системы Веттерли образца 1868г.

При поворотах затвора качающегося типа, оборудованного рычагом в виде спусковой скобы, патроны поочередно подавались в ствол - как в системе Шарпса. Опускаясь, затвор прихватывал патрон, отправлял в ствол, а боевая личинка надежно запирала его. После выстрела затвор открывали, стреляная гильза выбрасывалась, и тут же захватывался новый патрон, отправлялся в ствол, а боевая личинка надежно запирала его.

Устройство французской пехотная винтовки системы Гра - Кропачека образца 1874/1885 гг.

Т. Куллен

Уменьшить время на перезарядку пробовали за счет увеличения вместимости магазина. Так, американцы Т. Куллен в 1869 году, В. Эванс в 1871 году, подхватив идею Спенсера, предложили магазины, состоявшие из нескольких трубок-обойм, объединенных в пучок. В частности, в карабине Эванса их было четыре, причем в каждую входило по 6 патронов, да еще по одному было в подавателе и в стволе.

Магазин В. Вильсона

Не менее интересным оказался магазин В. Вильсона, созданный в 1864 году. Он состоял из пяти отсеков. Патроны размещались один за другим и выталкивались в трубу пружиной, а из нее, по реечной передаче (при передергивании затвора), шли в казенник. Система Вильсона содержала едва ли не рекордный по тем временам боезапас - 30 патронов.

Устройство австрийской пехотной винтовки системы Манлихера образца 1895 г.

Иозеф Шульхоф

Около двух десятилетий оружейники совершенствовали прикладные магазины. Наиболее преуспел в этом австриец Иозеф Шульхоф, который в 1889 году изготовил длинный магазин на 10 патронов для переделки однозарядных винтовок Маузера, Гра и Веттерли. Однако уже выявились неустранимые недостатки подобных устройств.

Пустотелые приклады

Прежде всего удлиненные, пустотелые приклады получались непрочными, часто ломалась шейка ложи, где проходила трубка-магазин. В армейском варианте это усугублялось тем, что пехотинец лишался возможности действовать оружием в рукопашном бою. В подающем механизме нередко случались перекосы патронов, да и вообще они были чересчур сложны и дорогостоящи.

Устройство германской пехотная винтовки системы Маузера образца 1889г.

Уолтер Хант

Однако уже в 1848 году американец Уолтер Хант запатентовал многозарядку с подобным магазином, размещенным под стволом. Конструкция была далека от совершенства, но идея оказалась плодотворной. Систему Ханта вскоре улучшил инженер Льюис Дженнингс, а затем к этому подключились Смит и Вессон.

В 1854 году они организовали в Нью-Хейвене фирму по производству магазинного оружия и, после того как молодой инженер Бенджамен Хенри предложил усовершенствовать систему Ханта, назначили его руководителем производства. Однако через три года фирма разорилась, и тогда на рынок оружия вышел Оливер Винчестер.

Винчестер

Он не был специалистом по огнестрельному оружию, не имел диплома инженера. Плотник, а затем владелец строительной компании, Винчестер попросту приобрел пакет акций фирмы и первое время выпускал созданные Смитом и Вессоном пистолеты «Волканик». Когда же в 1860 году Хенри создал знаменитое ружье, оно принесло славу не ему, а новому хозяину фирмы. Хенри воспользовался металлическими патронами кругового воспламенения 44-го калибра (11,2 мм), подававшимися спиральной пружиной. Затвор был скользящего типа с удобной скобой, крепившейся под шейкой ложи так, что ружье перезаряжали, не отрывая приклад от плеча.

Затворный, ударный и подающий механизмы, основу которых составлял стальной стержень, были очень просты и насчитывали всего 14 деталей. При движении скобы вниз стержень отодвигался двумя парами шатунных рычагов, одновременно курок ставился на боевой взвод и поднимался подаватель с патроном, извлеченным из магазина. Обратный ход скобы направлял стержень вперед, подталкивая и запирая патрон в стволе. Вот только все 15 патронов приходилось поочередно укладывать в подствольный магазин с дульной части и запирать крышкой. Этот недостаток устранил Нельсон Кинг, предложивший устроить в затворной коробке боковое окошко с подпружиненной защелкой и заполнять магазин через него.

Устройство американского пехотного ружья системы Спенсера образца 1865г.

В 1866 году Винчестер приобрел у Кинга патент, реорганизовал производство и переименовал фирму в «Винчестер репитинг армс». (Кстати, создатель знаменитого «винчестера 1866 г.» Хенри неожиданно ушел из нее.)

«Винчестеры»

«Винчестеры» пришлись по душе охотникам, ковбоям, путешественникам, оценившим их скорострельность, надежность и кучность боя. Популярность «винчестеров» была столь велика, что иногда их уважительно называли «соверенами», подчеркивая аналогию с золотой монетой. А вот в армии они не прижились, в основном из-за недостаточной дальнобойности.

Устройство американского карабина системы Эванса образца 1871г.

Простота устройства и надежность подствольного магазина произвели сильное впечатление на европейских оружейников. Первыми заокеанскую модель взяли за образец швейцарцы, приняв для своей армии магазинную винтовку калибром 10,4 мм, созданную директором оружейной фабрики в Нойхаузене Ф. Веттерли. В ее длинном цевье находился трубчатый магазин на 11 патронов. Подающий механизм походил на винчестеровский, однако затвор был горизонтально скользящим, с рукоятью.

При его повороте взводился ударник, после отвода подаватель извлекал из магазина патрон и при движении вперед отправлял его в ствол. При перезаряжении выбрасывалась стреляная гильза, магазин заполняли патронами, как у «винчестера»,- через боковое окошко (11 в магазине, по одному в приемнике и стволе), которые можно было выпустить за 40 секунд. Недостатком системы Веттерли был большой вес и маломощный патрон, что помешало ее распространению в других армиях.

В конце 70-х годов

Только в конце 70-х годов подствольными магазинами занялись в Австро-Венгрии и Франции, переделывая однозарядные пехотные винтовки. Французы, к примеру, оснастили винтовку Гра подобным трубчатым магазином, сконструированным офицером австрийской артиллерии А. Кропачеком, который, помимо прочего, предусмотрел и задержник, предотвращающий перекосы патронов при их поступлении из магазина в казенник.

Устройство прикладного магазина Вильсона. 1864г.

П. Маузер.

В том же году немец П. Маузер сделал для своей винтовки подствольный магазин на восемь патронов центрального боя, однако она вышла чрезмерно тяжелой (4,5 кг без патронов и штыка).

Униженная поражением во франко-прусской войне 1870 - 1871 годов, Франция поспешила перевооружить армию современным оружием, но только в 1886 году оснастила ее винтовкой, созданной директором стрелковой школы Лебелем. Рассчитанная под 8-мм патрон с бездымным порохом, она в остальном ненамного отличалась от других систем с подствольными магазинами. Продержавшись на вооружении до первой мировой войны, эта винтовка стала последней в ряду подобных конструкций.

Ведь в конце столетия стали очевидными их недостатки: по мере опустошения магазина смещался центр тяжести оружия, что отрицательно сказывалось на точности стрельбы, расположение патронов один за другим делало их чувствительными к толчкам и ударам, часто заедал подающий механизм.

Устройство австрийской винтовки системы Шульхофа об разца 1883г.

А вот у срединного магазина, находившегося под затвором, этих «болезней» не было. Впервые его создал в 1879 году американский изобретатель и бизнесмен Дж. Ли. Это была металлическая коробка на пять патронов с пружиной на дне, которая выталкивала их вверх. Конструкция улучшилась после того, как австриец Ф. Манлихер добавил отсекатель, устранявший перекосы патронов.

П. Маузер

В 1888 году П. Маузер предложил бельгийцам малокалиберную (7,65 мм) винтовку со срединным магазином на 9 патронов (десятый - в стволе), также снаряженных бездымным порохом. Она-то и послужила прототипом последующих моделей фирмы, выпускавшихся ею по заказам Турции, Испании, Швеции и Бразилии. Наиболее совершенна пехотная винтовка образца 1898 года.

Ее ствол покоился в деревянном цевье, не обжигавшем рук стрелка при частой стрельбе, штык был кинжального типа, ложа имела пистолетную рукоять, магазин располагался внутри цевья и заряжался из обоймы на 5 патронов. Высокая, до 25 выстрелов в минуту, скорострельность обеспечивалась маузеровским затвором, рукоять которого была сзади, что позволяло быстро, не меняя положения оружия, переносить руку от него к спуску.

Устройство американского карабина фирмы Винчестера образца 1866г.

Маузеровскими винтовками

С маузеровскими винтовками успешно конкурировали изделия Манлихера, оборудованные затворами прямого движения. При перезарядке их просто оттягивали и тут же посылали вперед. Манлихер рассчитывал получить максимальную скорострельность, однако сложность механизма и его частые отказы вызывали нарекания солдат.

Под затвором, перед спусковой скобой, австрийский изобретатель разместил металлический магазин коробчатого типа, куда опускали 5 патронов в заводской упаковке-пачке, которую после расходования боезапаса выбрасывали. Сначала Манлихер остановился на 11 -мм патронах, потом перешел на калибр 8 мм, после чего переделал винтовку под патроны с бездымным порохом. Но лучший вариант «манлихера» появился только в 1895 году.

Англичане в 1889 году

Англичане в 1889 году предпочли 7,69-мм винтовку Метфорда, оснащенную магазином системы Ли, из которой можно было вести огонь на дистанции до 3,2 тыс. м. Патроны в срединном магазине располагались в два ряда, а снаряжать его приходилось отдельно от оружия, поэтому пехотинцы носили в подсумках несколько заранее подготовленных магазинов.

Через три года британская армия получила улучшенные винтовки под патроны с бездымным порохом в двухрядных магазинах. В дальнейшем ее оружие претерпевало лишь незначительные конструктивные изменения, при этом одновременно производились три системы Ли -Метфорда и столько же Ли - Энфильда. С 1903 года укороченный «ли-энфильд» стал единым для вооруженных сил Великобритании.

Франция упорно, до 1916 года, оставалась верной винтовке Лебеля образца 1907 - 1915 годов и только в ходе первой мировой войны приняла новую винтовку со срединным магазином на 5 патронов в пачке - по типу «манлихера».

В США заводы Ремингтона выпускали винтовки Ли, а в 1893 году перешли на лучшую, датскую систему Краг - Иоргенсена. Ее производили в Спрингфильде, на государственном предприятии, где в 1903 году создали усовершенствованный образец, ставший единым для американской армии. Эта винтовка была почти идентична маузеровской типа «98».

На Викискладе

Винче́стер (англ. Winchester rifle ) - общее название для винтовок и ружей , производившихся в США во второй половине XIX века . Винчестеры с перезаряжанием при помощи рычага-спусковой скобы (скоба Генри) и с подствольным трубчатым магазином были одними из первых широко распространившихся многозарядных ружей и пользовались огромной популярностью, хотя их распространённость в США того времени и несколько преувеличена благодаря литературе и кинематографу XX века.

Наиболее известные модели фирмы Winchester

• Henry Rifle Model 1860 (англ.) русск. - прототип всех последующих винтовок Winchester, первая винтовка с рычагом-скобой и трубчатым подствольным магазином. От последующих моделей отличалась несколько иной конструкцией магазина и механизма перезарядки. С 1864 года выпускалась фирмой Winchester, но под оригинальным названием.
• Winchester Model 1866 (англ.) русск.
• Winchester Model 1873 - винтовка рычажного действия , известна как «ружье, завоевавшее Запад» (англ. The Gun that Won the West ).
• Winchester Model 1887 - ружьё рычажного действия, разработанное Джоном М. Браунингом .
• Winchester Model 1894 (известный как «.30-30») - одна из самых известных и популярных охотничьих винтовок рычажного действия , выпускалась до 2006 года.
• Winchester Model 1895 - рычажная модель 1895 года (M1895) с серединным магазином, разработанная по специальному заказу для Российской империи под патрон 7,62×54R и снабжённая плоским клинковым штык-ножом.
• Winchester Model 1897 - «помповое» гладкоствольное ружьё (дробовик), разработанное Джоном Браунингом.
• Winchester Model 1912 - «помповое» гладкоствольное ружьё (дробовик), разработанное Томасом Кросли Джонсоном.
• Winchester 1300 - «помповое» гладкоствольное ружьё, развитие модели 1200.

История

Винтовка с трубчатым подствольным магазином, продольно скользящим затвором и перезаряжанием от рычага, расположенного под шейкой приклада разработана и выпущена в конце 1850-х годов американским изобретателем Генри на основе пистолета «Волканик» фирмы «Смит и Вессон». В 1857 году, после банкротства предприятия, все активы компании выкупил бизнесмен Оливер Винчестер, реорганизовав её в New Haven Arms Company . Компания продолжила выпуск ружей и пистолетов «Волканик» под руководством Бенджамина Тайлера Генри (англ.) русск. . Помимо этого, Генри продолжил эксперименты с новым типом патронов и успешно переработал ружьё под калибр.44. Так в 1860 году появилось Ружьё Генри (англ.) русск. . По окончании Гражданской войны , Оливер Винчестер, возглавлявший компанию, переименовал её в Winchester Repeating Arms Company , и с 1866 года модифицированное ружьё стало выпускаться под названием Винчестер . Винтовка претерпела некоторые изменения в магазине - теперь он стал наполняться через боковое окошко, а не со стороны дула, как в первоначальном образце. Правда, ёмкость магазина уменьшилась с 15 патронов до 12, но при этом ускорилось заряжание.

Обычно под названием «винчестер» подразумевают наиболее популярную модель 1866 года. Первые рекламные объявления гласили, что опытный стрелок мог израсходовать магазин винтовки за 15 секунд. Это говорит о том, что у этой винтовки была высокая скорострельность - около 60 выстрелов в минуту. К концу 1860-х годов боеприпасы кольцевого воспламенения для винтовок практически перестали использоваться. С появлением патрона центрального воспламенения была выпущена новая винтовка Винчестера - легендарная модель 1873. У этой модели усовершенствованный механизм, а латунный рычаг заменён железным. Значительным достижением был новый патрон.44-40 (10,2 мм), хотя он не произвёл впечатления на артиллерийско-техническую службу армии США, так как являлся довольно слабым патроном, a армии требовалось более мощное оружие. Гражданский рынок, напротив, отнёсся к новому патрону весьма благосклонно, и в 1878 году фирма Colt’s Manufacturing Company выпустила некоторое количество своих «Писмейкеров» и армейских пистолетов двойного действия под патрон.44-1 дюйм. Это оружие было названо «ФронтиерСиксШутер». Винтовки Винчестера так и не были приняты на вооружение армии, но были очень популярны среди гражданского населения в качестве охотничьего оружия и оружия самообороны и оставалась в массовом производстве до 1919 года.

Принцип действия

В культуре

Винтовки Винчестер с рычажным взводом фигурируют практически во всех вестернах , действие которых происходит в соответствующий период. Так, например, сюжет фильма Энтони Манна «Винчестер "73 » (1950) завязывается вокруг винтовки модели 1873 года, которая разыгрывается как приз на соревнованиях стрелков.

Вследствие широкой известности, винчестеры использовались в фильмах и иных жанров. В научно-фантастическом фильме «Терминатор 2» герой Арнольда Шварценеггера пользовался обрезом гладкоствольного ружья Винчестер модели 1887 года , а в фильме «Назад в будущее 3» винтовкой Winchester пользовался доктор Эмметт Браун в исполнении

Винчестер M1895

американская винтовка для русской армии

В первой половине XIX столетия в жил Нью-Йорке изобретатель Уолтер Хант . За свою 62-летнюю жизнь он изобрёл самопишущее перо, машину для изготовления гвоздей, дверной электрозвонок и даже булавку, называемую у нас английской. Свои изобретения Хант тут же патентовал, но затем за сущие копейки продавал промышленникам и предпринимателем. Продав же изобретение, он терял право назвать его своим именем, и потому сегодня мы знаем его детища под чужими именами.
Одним из таких детищ и является тип винтовки, называемый сегодня Винчестером .
Его история началась с того, что в 1848 году Хант изобрёл так называемую ракетную пулю – в задней части обычной продолговатой свинцовой пули сверлилось отверстие, в которое помещялся пороховой заряд. Заряд этот сгорал задолго до того, как пуля покидала ствол, и по баллистике она ничуть не отличалась от выстреливаемых традиционным способом. Однако из-за малого порохового заряда дульная энергия пули была небольшой, и компенсировать недостаток убойности Хант решил скорострельностью, для повышения которой он и создал подствльный магазин. В этом магазине одна за другой размещались десять пулек с микрозарядом в хвостовой части.

Изобретённая Хантом винтовка имела оригинальное приспособление в виде рычажного механизма. Когда самая задняя из пулек под действием магазинной пружины ложилась на подаватель, рычаг следовало подать вперёд, и тот понимал подаватель с патроном на уровень патронника. При этом одновременно взводился курок. Затем, когда рычаг отводили назад, патрон загонялся в патронник, а при нажатии на спусковой крючок курок срывался с шептала и бил по спрятанному в затворе ударник, который в свою очередь разбивал капсюль.
Как и во всех предыдущих случаях, Хант продал патент от 10 августа 1848 года некоему Люису Дженнингсу. Тот, заплатив Ханту 15 долларов, принялся совершенствовать изобретение и в 1852 году продал усовершенствованный образец приказчику оружейного магазина фирмы Robbins & Lawrence Co Бенджамину Тайлеру Генри . Тот привлёк инвесторов и начал продажи ружья уже под именем винтовки Генри, но продажи шли не очень удачно, и инвесторы вскоре выдернули свои паи из бизнеса. Оставшись на бобах Генри продал изобретение и технологию Горацию Смиту и Дэниэлю Вессону . Те решили производить не винтовки, а пистолеты.

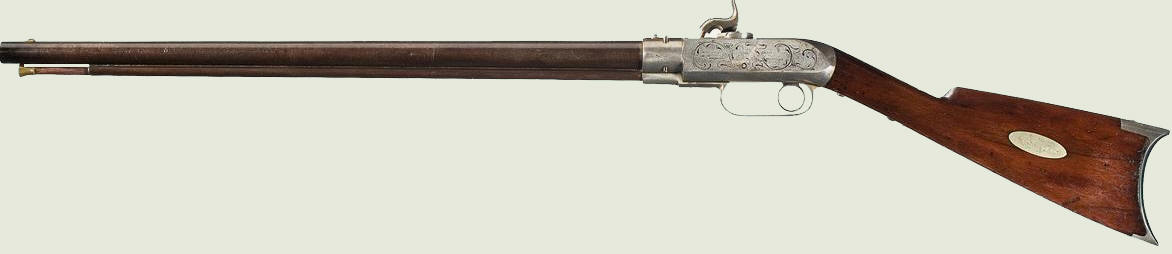

Винтовка Дженнигса

В

олканик

Пистолет, названный , начал производиться на предприятии Смита и Вессона, получившем название Volcanic Repeating Arms . Однако и этот пистолет ждала неудача – он не выдержал конкуренции с револьверам Кольта. Тогда компаньоны, недолго думая, создали новую фирму Smith & Wesson и с успехом занялись производством револьверов. Компанию же Volcanic приобрёл Оливер Фишер Винчестер . В 1860 году он разыскал Бенджамина Генри и наняв его на службу, дал винтовке мс рычажным затвором новую жизнь. Во-первых, Генри приспособил к винтовке металлический патрон 44-го калибра.

Винтовка Генри обр. 1860 года

Эти патроны с 23-миллиметровой длиной гильзы были скорее револьверными, чем винтовочными. Более того, патроны эти применялись и фирмой Смит-Вессон для её револьверов. Зато малая длина позволяла размещать в подствольном магазине 15 таких патронов (+1 на подавателе), чего не позволял барабан ни одного револьвера, а поскольку револьверы были тогда лишь одинарного действия, и курок приходилось взводить перед каждым выстрелом, то винтовка Генри обыгрывала револьвер и в скорострельности, выпуская в минуту в среднем 28 пуль.
Патрон Генри , на донце которого красовалась «Н» – первая буква его фамилии, содержал 1,6 г дымного пороха, разгонявшего 13-граммовую пулю в 736,6-мллиметровом стволе до скорости 343 м/с. Этого было достаточно, чтобы уверенно поражать цели на расстоянии в сто ярдов (91,44 м).
Гражданская война в США придала делу Винчестера–Генри более крупный размах. Винтовку Генри покупали и южане, и северяне. На юге ею был даже вооружён эскадрон личной охраны тамошнего президента Дэвиса.
В 1866 году появляется новая модель винтовки, уже не имевшая на себе фамилии Генри . С тех пор все винтовки с рычажным затвором, даже производящиеся другими фирмами, будут называться Винчестерами.
Один из таких Винчестеров – Winchester M1895 оказался и на вооружении русской армии.

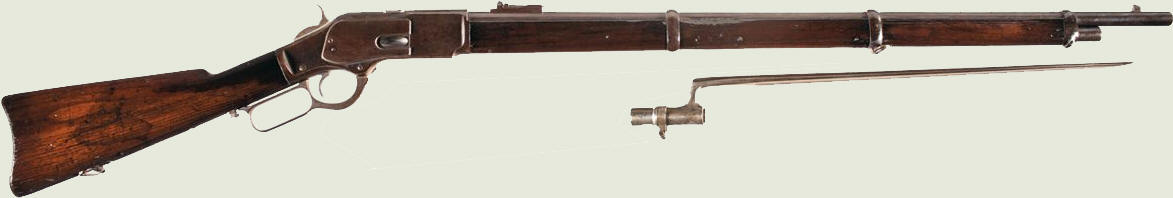

Винчестер образца 1873 года, состоявший на вооружении у турок во время русско-турецкой войны 1877-78 гг.

Коммерческий вариант Винчестера 1873 года выпускался до 1919 года.

Начиная с модели 1885 года, конструктором Винчестеров стал Джон Мозес Браунинг . В 1894 году Браунинг создал карабин под патрон .30-30 , 1,95-граммовый заряд которого придавал 7,15-граммовой пуле начальную скорость 818 м/с при стрельбе из ствола 508-миллиметровой длины. Это было первое охотничье оружие, использующее патроны с бездымным порохом. Выпуск модели продолжался более ста лет и завершился лишь в 2006 году. Коммерческий успех модели 1894 года породил у Браунинга желание создать полноценную военную модель с серединным магазином.

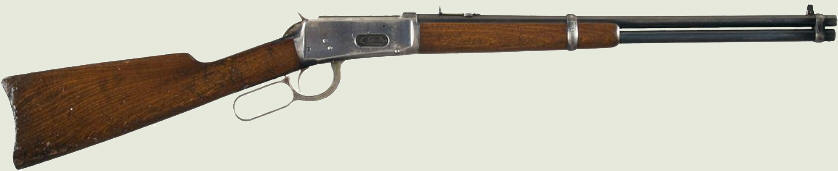

Винчестер образца 1894 года
Винтовка создавалась под использование патрона.30-40 Krag, использовавшнйся в Спрингфилде 1892 года, но поскольку последний уже состоял на вооружении, от Винчестера 1895 года военные отказались.
Winchester Model 1895 так бы и осталась экспериментальной моделью, если бы нехватка оружия в русской армии в первые годы первой мировой не заставила наше правительство скупать по всему миру всё, что может стрелять.
Фирма Winchester Repeating Arms Company согласилась переделать винтовку под русский патрон, и до 1917 года отгрузила в Россию 294 тысячи таких винтовок.

Винчестер образца 1895 года

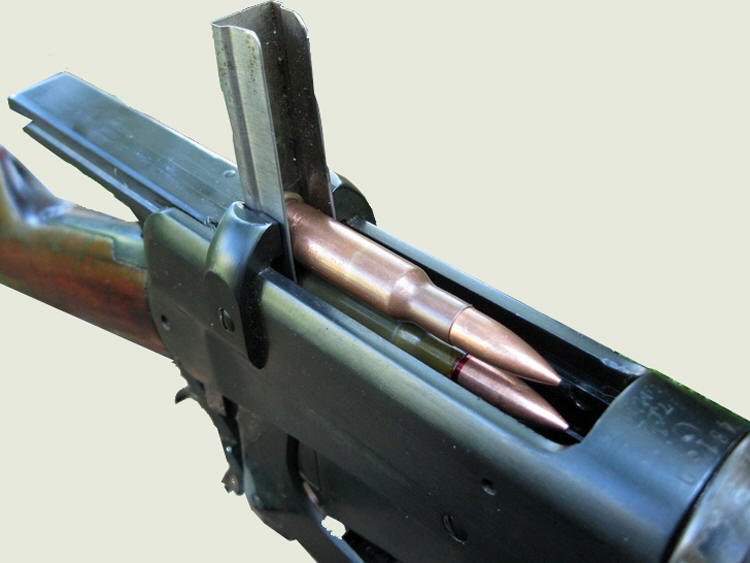

При том, что Винчестер 1895 года был в основном устроен как современные ему магазинные винтовки, он сохранил свою главную особенность – рычажный затвор. Такой тип затвора делал его самой скорострельной из магазинных винтовок. Заряжалась она русскими патронами при помощи русской обоймы, для вставления которой были предусмотрены две планки.

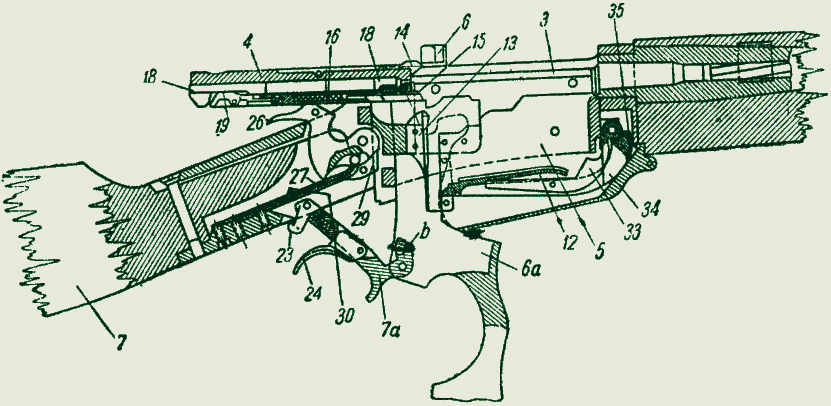

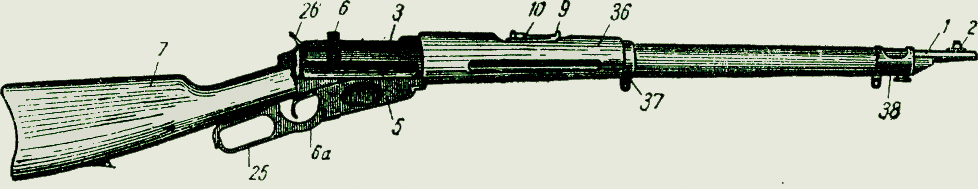

1 – ствол. 2 – мушка. 3 – ствольная коробка. 4 – затвор. 5 – магазин. 6 – планки для вставления обоймы. 6а – рычаг затвора. 7 – приклад. 7а – рукоятка затвора. 9 – прицельная колодка. 10 – прицельная рамка. 12 – подаватель.13 – клин. 14 – выбрасыватель. 15 – отражатель. 16 – пружина отражателя. 18 – ударник. 19 – предохранитель. 24 – спусковой крючок. 26 – курок. 27 – боевая пружина. 29 – шептало. 30 – пружина шептала. 33 – рычаг. 34 – лоток. 35 – пружина подавателя. 36 – ствольная накладка. 37 и 38 – ложевые кольца.

Затвор Винчестера не имел боевых выступов – для его запирания служил клин, на который затвор опирался во время выстрела поверхностью уступа. При поднятии скобы рукоятки к шейке ложи шарниры её щёк, упираясь в выступ затвора, посылали его вперед. При этом движении затвор встречал на своем пути очередной патрон и досылал его из магазина в патронник. При приходе затвора в переднее положение рычаг соприкасался с клином, и по мере прижатия рукоятки к шейке ложи занимал крайнее верхнее положение. При этом его головная часть заходила под опорные поверхности затвора и производила запирание. В это же время личинка клина освобождала ударник от предохранительного приспособления, зацеп рычага замыкал клин, а защёлка рычага заскакивала за выступ скобы.

Ударно-спусковой механизм Винчестера был устроен также, как и у ранних винтовок Ханта . При нажатии на спусковой крючок он своей головкой выводил из зацепления шептало спусковой собачки с боевым взводом курка. Курок под действием боевой пружины вращался на своей оси и головкой ударял по ударнику, который разбивал капсюль.
При отводе рукоятки вниз вперед ее скоба освобождалась от зацепа защелки. Рычаг выводил клин из опорных гнезд стебля затвора. По мере опускания рукоятки шарниры её щёк, действуя на затвор, отводили его назад. Зацеп выбрасывателя увлекал за собой стреляную гильзу, и как только её дульце выходило из-под перемычки ствольной коробки, гильза выбрасывалась из ствольной коробки под действием пружинного отражателя.
При движении затвора в крайнее заднее положение его задний срез входил в соприкосновение с головкой курка и заставлял курок повернуться до постановки на боевой взвод.
При опускании клина личинка его освобождала предохранитель, и последний под действием своей пружины возвращался в первоначальное положение.

Поначалу Винчестера понравился русским солдатам. Недовольство выражалось лишь в том, что рычаг было неудобно передёргивать при стрельбе из положения лёжа – он всё время задевал о землю. Но уже ближайшей зимой обнаружилось, что Винчестер М1895 отказывается работать уже на 10-градусном морозе – из-за минимальных допусков замерзал механизм. Именно поэтому в 1916 году Винчестеры стали сниматься вооружения стрелковых полков и заменять их Арисаками

.

Винчестер ы русского образца выпускались до 1936 года. Общий тираж составил 426 тысяч штук. Последние складские остатки были отправлены нам по ленд-лизу в 1942 году, но на фронте их почти не использовали, а передали в военизированную охрану, из которой осенью 1941 изъяли даже , и промысловым охотникам.

Смотрите по теме:

Винтовка Бердана №2, 1870 г. Калибр – 10,668 мм. Длина пехотной винтовки без штыка – 1346 мм, драгунской и казачьей – 1219 мм. Длина ствола – 832,6 мм у пехотной, 720 мм – у драгунской, 718 мм – у казачьей, 475,234 мм – у карабина. Масса винтовки без штыка – 4,249 кг.

Масса пороха – 5,07 г. (у драгунской, казачьей и карабина – 4,26 г). Масса пули – 24,016 г. Начальная скорость у пехотной винтовки – 437 м/с. У драгунской и казачьей – 386 м/с. У карабина – 362 м/с.

Автомат Калашникова АК-47, 1947 г. Калибр – 7,62 мм. Длина – 870 мм (645 у АКС со сложенным прикладом), Длина ствола – 415 мм. Темп стрельбы – 600 в/мин. Масса без патронов – 4300 г. Патрон промежуточный 7,62×39 мм, системы Елизарова обр. 1943 г. Масса порохового заряда – 1,6 г. Масса пули – 7,9 г. Начальная скорость – 715 м/с. Ёмкость магазина – 30 патронов.

От АК-47 внешне отличается наличием дульного компенсатора, ребристой поверхностью магазина и уменьшенным углом установки приклада.

АК-47 АКМ АК- 74

Автомат Калашникова модернизированный АКМ, 1959 г. Калибр – 7,62 мм. Длина – 880 мм (640 у АКМС со сложенным прикладом), Длина ствола – 415 мм. Темпстрельбы – 600 в/мин. Масса без патронов с неснаряжённым магазином из лёгкого сплава – 3100 г. Патрон промежуточный 7,62×39 мм, системы Елизарова обр. 1943 г. Масса порохового заряда – 1,6 г. Масса пули – 7,9 г. Начальная скорость – 715 м/с. Ёмкость магазина – 30 патронов.

Зарплаты, в Российской империи, СССР и Российской Федерации с 1853 по 2012 годы
Полный список глав Русского Государства с VIII века до наших дней
Дореволюционные жалования и их нынешние эквиваленты
Численность вооружённых сил Российской Империи, Советского Союза и Российской Федерации с 1877 по 2010 годы

Хотя Господь и сказал: «Не убий», люди убивали во все времена, да еще и гор­дились созданными у себя в стране эффективными орудиями убийства.

В России это были винтовка-трехлинейка и автомат Калашникова, а вот у аме­риканцев едва ли не самым известным образцом оружия стал карабин Оливера Винчестера, знаменитый «йеллоу гай», или «желтый парень». Многие его (и вполне справедливо!) считают «оружием, покорившим Дикий Запад». Да и русским войскам от него досталось, дочитай до конца и узнаешь, при каких обстоятельствах пострадала от его убийственного огня русская армия.

С чего начиналось.
Однако не надо думать, что винчестер вот прямо так взял да и возник. Нет, это оружие имело многих предшественников и совершенствовалось достаточно медленно. Вначале появилось ружье Ханта Репитера (1849 г.), у этой модели под стволом размещались сразу два рычага: один для подачи патронов, а другой - для капсюлей, что было, конечно, очень неудобно. Но тут нашелся инженер Льюис Дженнингс, которому кое-что в ружье Репитера понравилось, и он по нему сделал свое - с под ствольным магазином и затвором, которым управлял рычаг. Создать опытный образец для компании «Роббинс и Лоуренс» поручили другому инженеру - Бенджамену Тайлеру Генри, и вот он-то винтовку и доработал.
Что же касается самого мистера Оливера Винчестера, то он поначалу вообще занимался производством... мужских сорочек на собственной фабрике в Нью-Хейвене.

В 1850 году Винчестер решил вложить деньги в только что основанную компанию «Волканик рэпи-тинг амс», выпускавшую одноименные самозарядные винтовки. К сожалению, у них был недостаток - совершенно экстравагантный патрон, представлявший собой пулю, внутри которой размещался пороховой заряд. Силы при этом ему не хватало, перезаряжать при помощи скобы было неудобно.

«Магазинная винтовка Генри, модель 1860»

К 1856 году Винчестер стал крупнейшим из совладельцев фирмы, после чего компания была переименована в «Нью-Хэйвен амс», по имени города Нью-Хэйвен в штате Коннектикут, где она находилась, а затем нанял инженера Бенджамина Генри, который стал главным конструктором и директором нового предприятия. Сначала там продолжали выпуск неудачных «волкаников», однако в 1860 году Генри наконец-то отказался от старого патрона и сделал ружье уже под патрон с металлической гильзой и магазином под стволом, вмещавшим целых 15 патронов. Вот эти-то ружья теперь и начали выпускать. Заряжание их, правда, было неудобным, магазин - сложным, так как наполнять его патронами приходилось со стороны дула. Однако заряженное оружие развивало потрясающую скорострельность - 25 выстрелов в минуту! Стоило оно весьма дорого - 50 долларов (размер трехмесячного жалования солдата армии северян), но едва только началась война между Севером и Югом, как люди, несмотря на цену, стали его покупать, а затем на массовые закупки «винтовки Генри, модель I860» пошло и правительство Северных штатов.
«Королевское новшество» Нельсона Кинга
Пока шла Гражданская война, Винчестер выпускал винтовки Генри без каких-либо изменений, да и сам Генри, видимо, считал, что достиг совершенства. Однако потом развитие рынка оружия потребовало устранить главный недостаток винтовки, заключавшийся в сложности заряжания. Устранил это Нельсон Кинг, предложивший справа в затворной коробке устроить окно с подпружиненной крышкой, через которую можно было заполнять магазин с казенной части, а не со стороны дула. Патроны вталкивались в магазин пулями вперед, при этом спиральная пружина в нем сжималась. В 1866 году Винчестер, оценив разработку Кинга, приобрел у него патент на это усовершенствование, получившее название «королевского новшества». Заодно Оливер переименовал саму фирму, которая стала называться «Винчестер рэпитингамс».

Видимо, не простив Винчестеру улучшения его ружья, Генри в этом же году ушел из компании, а новая модель теперь стала называться «Винчестер, модель 1866», уже без какого бы то ни было упоминания имени Генри.

«Желтый парень» начинает...
Поскольку винчестер имел ствольную коробку из латуни, его прозвали «йеллоу гай», или «желтый парень». В магазине размещалось от 13 до 15 патронов, в зависимости от длины ствола и магазина. Новое ружье оказалось очень удобным для всех, кому приходилось стрелять с коня, из-за чего многие считали винчестер самым лучшим кавалерийским карабином своего времени. Правда, из-за не слишком сильного патрона дальность стрельбы у ружья была небольшой, но зато оно обладало очень точным боем на небольших расстояниях, а его свинцовая пуля калибра 11,18 миллиметра - достаточной убойной силой. Выпускался и винчестер модели 1866 класса люкс, украшавшийся гравировкой и монограммой владельца.

И выигрывает!
В 1873 году винчестер был вновь усовершенствован. Для армии начали выпускать 15-зарядный образец со штыком, а два образца - 11- и 13-зарядный - были предложены в качестве карабина и спортивного оружия. Калибр винчестера был унифицирован с калибром кольтовского револьвера «Писмейкер» (известный также как «Кольт-Миротворец»), что облегчило его обеспечение боеприпасами. Дальнобойность доходила до тысячи шагов. Позднее число выпускаемых образцов винчестера разных калибров и под разные патроны достигло 12, из-за чего эта винтовка получила широкое распространение и за пределами США.
Впрочем, армии новое оружие не понравилось, поскольку там опасались увеличения расхода патронов. Кавалерию вооружили однозарядными карабинами «Шарп» и «Спрингфилд», и именно по этой причине в 1876 году у реки Литтл-Бигхорн, штат Монтана, потерпел поражение от индейцев отряд генерала Кас-тера. Ведь у тех, как показали раскопки на месте боя, как раз и были винтовки Генри и Винчестера, и американские аборигены просто подавили сопротивление солдат Кастера своим огнем!
Ну и, наконец, благодаря винчестерам, которыми была вооружена турецкая кавалерия во время Русско-турецкой войны 1877-1878 годов, туркам удалось отразить превосходящие силы русской армии, вышедшей на штурм Плевны 30 июля 1877 года. Тогда турецкие всадники отдали винчестеры пехотинцам, причем у них имелось по 600 патронов на каждого. В результате, несмотря на все свое мужество, нашим солдатам так и не удалось устоять перед стеной огня, открытого по нашим войскам турецкой армией. За этот день, а также во время штурма 11 сентября, общие потери русских составили 30 тысяч человек, причем почти исключительно благодаря винчестерам.
Конкуренты
и последователи
Винчестеры продавались настолько хорошо, что винтовки с затвором, управляемым рычагом, и подствольным магазином начали появляться буквально одна за другой. Некоторые были в чем-то лучше, другие - всего лишь оригинальнее, места на рынке хватало всем. «Марлин», например, выбрасывал стреляную гильзу вправо и поэтому считался удобнее винчестера, которому составил серьезную конкуренцию. Карабин Борджеса отличался лишь формой рычага, зато у Болларда затвор передвигался при помощи шестерен и зубчатых реек, чем обеспечивалась большая плавность работы механизма. Даже фирма Кольта, и та прельстилась подствольным магазином - в ее ружьях применялось скользящее цевье, из-за чего их скорострельность превзошла рычажные системы. Что же касается фирмы «Винчестер», то она продолжила совершенствование своей легендарной винтовки и выпустила модели 1886, 1894 и 1895 годов. Последняя была разработана под мощный винтовочный патрон и имела уже не подствольный, а серединный магазин, как у нашей «трехлинейки». Интересно, что в годы Первой мировой войны последнюю модель винчестера в больших количествах поставляли в Россию, где она, однако, успехом не пользовалась. Лежа не очень-то удобно работать рычагом, а кроме того, перед перезаряжаем у винчестера требовалось взвести курок, из-за чего скорострельность снижалась.
Как бы там ни было, но винчестеры с подствольным магазином выпускаются даже сейчас, что лучше всего свидетельствует в пользу их совершенства. И хотя имя настоящего создателя этого оружия - Бенджамина Тайлера Генри - теперь уже многими забыто, нельзя сказать, что Оливер Винчестер не имеет к винтовке никакого отношения. Ведь он также приложил немало усилий к улучшению карабина, хотя бы тем, что покупал нужные патенты и привлекал к работе талантливых специалистов.

Ружья "Винчестер", исправно служившие шерифам и кинозвездам, постепенно уходят в историю и прекращают свое существование.

Город Нью Хэвен закрылся американский оружейный завод, выпускающий этот вид оружия. Вместе с его существованием завершилась и 140-ка-летняя история производства знаменитых ружей. В годы Второй мировой войны на этом предприятии трудились 19 тысяч человек, но в последние годы там работало менее 200-т человек. Устаревшие модели, включая известный "Винчестер-1894", будут утилизированы. Теперь единственными винтовками с маркой "Винчестер" будут современные, усовершенствованные модели, произведенные в Бельгии, Японии и Португалии.
Завод продается, причем скорее всего, Смит-Вессону. А раньше им владели и Винчестер, и Волканик, и тот же Смит... Нынешний владелец (или уже бывший) - это FN, т.е. бельгийцы. Прекращается выпуск таких моделей Винчестера, как 1300, 70 и 94. Хотя возможной, они и останутся в производстве, только у новых хозяев под другими обозначениями. Так что, думаю, будет еще 1300-й... Но пока завод вроде как закрыли.....

В заключение видео винчестер в действии.
