Устройство патрона перфоратора – что прячут производители? Ремонт перфоратора своими руками – не так страшен процесс, как это кажется.

Практически у каждого человека найдется дрель. Инструмент поможет просверлить отверстие на любой поверхности. А значит, не заменим в строительных и отделочных работах, любом виде ремонта помещения. Надежную и бесперебойную работу устройства осуществляет патрон, в который крепится сверло, бур или зубило. Именно этот элемент чаще всего выходит из строя при длительном использовании инструмента. Соответственно, важно правильно выбрать патрон для перфоратора под сверло, уметь снять, заменить зажимное приспособление.

Патрон: простая конструкция – залог долгой работы

Первый перфоратор был выпущен немецкой фирмой Bosh в 1930-х годах. Аппарат сразу пришелся по душе мастеровитым мужчинам, они оценили его универсализм и незаменимость. Ведь инструмент позволяет не просто просверливать отверстие. Импульсное долбление, которое он обеспечивает, ускоряет и упрощает проводимую работу.

С помощью патрона закрепляется сверло на перфораторе

В конструкции инструмента важная роль отводится зажимному устройству, который закрепляет сверло или бур. Однако именно патрон перфоратора оказывается ненадежным элементом конструкции. Он быстро выходит из строя из-за того, что именно на него приходится основной объем ударной силы.

После некоторых экспериментов производители поняли: простое устройство патрона перфоратора является залогом долгой работы элемента, меньше подвергается разрушению в процессе эксплуатации. А потому опытным путем пришли к созданию трех основных видов данной детали.

Зубчато-венцовый вид

Считается классическим типом. Данный вид по-другому еще называют ключевым. И называют не случайно. Для его применения необходим ключ, который помогает закрепить рабочую насадку. Этот ключ сжимает и разжимает крепежный механизм внутри детали. Как пальцы в кулаке – разжимаются и сжимаются, поэтому данный вид иногда называют кулачковым. Эти пальчики зажимают стержень сверла. Такой способ зажима считается очень надежным.

На патрон сверло крепится с помощью патронного ключа

Чтобы поменять сверло, бур, зубило в данной разновидности патрона для перфоратора потребуется не только специальный ключ, также определенный промежуток времени. С зажимным элементом такого типа придется повозиться. Кулачковые зажимные устройства работают со сверлами с цилиндрическим или шестигранным хвостовиком.

Совет: прикрепите патронный ключ к шнуру инструмента. Так ключ не потеряется и всегда будет под рукой.

Стоимость такого вида элемента колеблется от сотни рублей до нескольких тысяч. Цена зависит от диаметра элемента (10, 13, 16 миллиметров).

Еще одна немецкая компания «MATRIX» выпускает зубчато-венцовые зажимные устройства. Правда, на российский рынок их поставляют китайские заводы. Для различных видов дрелей подходит зажимное приспособление «АТАКА». Это продукция отечественного производства, хотя ее нередко выпускают и китайцы.

Быстрозажимные элементы

Такой патрон на перфоратор прост в использовании. И специального ключа для работы с ним не потребуется. Достаточно зажать руками механизм устройства, и насадка готова к работе. Быстрозажимный патрон для перфоратора выпускается двух видов: одно- или двухмуфтовый.

Быстрозажимный патрон устанавливается на перфоратор очень легко

Одна рука – и никаких дополнительных усилий. По такому принципу работают одномуфтовые зажимные устройства. Их можно устанавливать только на тех дрелях, где технически реализована автоматическая блокировка рабочего вала. Принцип работы устройства прост. Хвостовик насадки зажимается путем ручного вращения регулировочной гильзы. Повернул несколько раз – и готово.

С двухмуфтовым аналогом справиться мастеру будет сложнее. В ход пойдут обе руки – по количеству муфт. При вращении передней муфты по часовой стрелке, заднюю нужно держать в неподвижном состоянии.

Видео: виды патронов для перфораторов

Недостаток такого вида крепежного элемента заключается в том, что при длительной эксплуатации он ненадежно фиксирует сверла большого диаметра. Соответственно, во время сверления инструмент может проворачиваться, что влияет на качество и скорость выполнения работ. Быстрозажимной элемент отлично фиксирует насадки диаметром от 1 до 25 мм.

Ведущими производителями быстрозажимных устройств считаются компании «BOSCH», «HAMMER», «DREMEL», «FIT».

Выбор конкретной модели зажимного приспособления зависит от тех видов работ, которые будут проводиться с помощью дрели, а также от модели и возможностей самого инструмента.

SDS-крепление: вставь, поверни, закрепи

Этот вид зажимного приспособления появился относительно недавно – в 80-х годах прошлого века. И считается оптимальным креплением для перфораторов. Соответственно, большая часть инструментов оборудована именно им.

Патрон для перфоратора sds надежен в работе, прост в обращении

Патрон для перфоратора sds имеет ряд достоинств. Надежное крепление сверла, которое фиксируются с помощью двух направляющих клиньев, двух стопорных шариков. Простая и безопасная работа с зажимным приспособлением. Идеальное совмещение крутящего момента и ударной силы.

Зажимные устройства этого вида бывают пяти видов – обычные и со специальными категориями:

Наибольшим спросом требуются детали категории sds-plus. Диаметр хвостовика сверла составляет 10 миллиметров. Они применяются в инструментах для сверления легкой и средней категории. Именно такие часто встретишь среди инструментов обычных мужчин. Их предпочитают выбирать небольшие бригады отделочников.

Замена зажима: несколько простых шагов

Если дрель дает сбой во время работы, сверло проворачивается, необходимо заменить зажимный элемент на инструменте. Для этого важно определить его тип. Ведь от этого зависит способ крепления элемента. Как правило, устройство крепится на шпинделе или на винтовом стержне. В этом случае замена патрона на перфораторе – дело не сложное. Повернул – и готово.

Если же используется крепкая фиксация детали, понадобятся дополнительные инструменты. Молотком стучат по головке винта. Такое простое действие ослабляет крепкую фиксацию. Винтовой стержень откручивают с помощью отвертки. Если элемент крепится на шпинделе, ключом зажимают элемент, прокручивают шпиндель. Вот и ответ на вопрос, как снять патрон с перфоратора.

Видео: как заменить патрон на перфораторе

При неполадках нужно понять, что с деталью случилось. Соответственно, необходимо знать, как разобрать патрон перфоратора. Сначала нужно отодвинуть пластиковую часть детали, снять резиновый уплотнитель. Следующий шаг – фиксирующее кольцо. Оно легко снимается, если поддеть его отверткой. После этого нужно будет снять фиксирующую шайбу. И еще одно кольцо.

Если в детали используется SDS-крепление, то его отсоединяют просто. Вытаскивают шарик, шайбу, пружину. Именно в такой последовательности. Для сборки зажимного устройства все перечисленные действия следует повторить в обратном порядке.

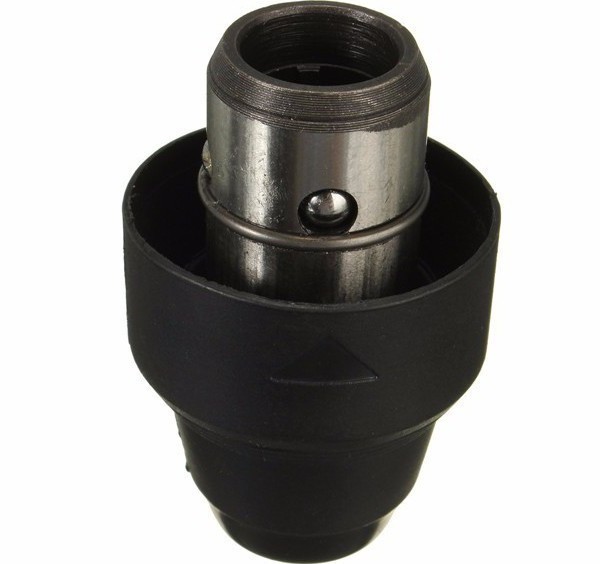

Процесс разбора патрона перфоратора

Собрать деталь можно лишь в том случае, если устройство исправно. В противном случае, нужно знать, как поменять патрон на перфораторе. Вариант детали зависит от того, насколько часто инструментом пользуются, какой вид работ преимущественно выполняют. Если на дрели часто приходится менять сверла, оптимально подойдет быстрозажимный элемент. Зубчато-венцовый или классический тип идеален для насадок большого размера.

Итак, новая деталь накручивается на дрель до упора. После этого винт вставляется в гнездо. Затем устройство прикручивается отверткой.

Патрон для перфоратора, как и любая другая деталь, требует ухода и внимания. Если устройство начинает барахлить, не справляется со своими функциями, доставляет хлопоты, его нужно заменить. Тем более, снять, разобрать, поменять деталь оказывается не сложно. После этой процедуры дрель работает как новая.

Нет комментариев

Stroimdom44.ru

Как снять патрон с перфоратора: секреты специалистов

Вам понадобится:

Отвертка
Плоскогубцы
Молоток
Смазка

Прежде, чем приступить к замене патрона, следует разобраться, какими они бывают. Основных видов всего три. Большинство моделей оснащено так называемым кулачковым патроном, в которых насадки закрепляются при помощи ключа. Так же бывают быстрозажимные и цанговые SDS-патроны, в которых сверла фиксируются вручную, простым поворотом патрона. Перед тем, как снять патрон с перфоратора, следует выяснить, при помощи чего он к нему крепится.

Наиболее часто встречается винтовое крепление. Чтобы отсоединить патрон, необходимо освободить зажим, далее при помощи отвертки открутить винт, при необходимости придерживая головку патрона плоскогубцами. В том случае, если винт не поддается, следует нанести несколько ударов молотком по шапке винта, чтобы сдвинуть процесс с мертвой точки.

Заботясь о том, как штробить перфоратором без риска поломать инструмент, следует производить замену патрона регулярно. Избавившись от старой детали, следует определиться с тем, какую замену ей лучше выбрать. Если перфоратор используется широко и выполняет много функций, следовательно, замена насадок происходит очень часто. В таком случае, имеет смысл ставить быстрозажимный патрон.

Если же сверла используются большие и меняются редко, лучшим вариантом будет установка кулачкового патрона. Зная, как устроен перфоратор, установить патрон будет не трудно. Достаточно установить новую деталь на место старой, закрутить винт до упора и защелкнуть зажим. В действиях необходима внимательность, поскольку неправильная установка чревата травмами в процессе эксплуатации.

Часто случается, что причина неполадок в работе перфоратора вызвана вовсе не износом патрона. Важно уметь правильно диагностировать неполадку, и перед тем, как починить перфоратор, точно знать, чем вызваны перебои. Иногда причина кроется в пробое кабеля. Для выявления этой проблемы необходимо отключить инструмент от электросети и прозвонить шнур. В случае необходимости, следует отвинтить заднюю крышку аппарата, полностью достать кабель, раскрутить его и внимательно изучить на наличие пробоев. В случае обнаружения таковых, их следует тщательно зачистить.

Порой причина нестабильной работы инструмента кроется в недостаточном количестве смазки. Перед тем, как сверлить перфоратором, необходимо проверять, достаточное ли количество масла налито в специальный смазочный лоток. Кроме того, отдельно нужно смазывать хвостовики насадок, чтобы работа была более мягкой и гладкой. В замене патрона и ремонте перфоратора нет ничего сложного. Важно последовательно выполнять инструкцию и работать на совесть. Тогда все получится.

uznay-kak.ru

Как разобрать и поменять патрон перфоратора (sds-plus, sds-max)

admin, 11.01.2018

admin, 12.12.2017

admin, 09.12.2017

admin, 02.10.2017

admin, 19.04.2017

admin, 31.03.2017

admin, 29.03.2017

admin, 27.02.2017

hochu-stroitsya.ru

Замена патрона на перфораторе

15.11.2014 Перфораторы

Рабочие электрические инструменты существуют различной мощности, но при использовании для нужд в домашнем обиходе, предпочтение отдаётся наиболее лёгкому варианту, так как, даже делая ремонт в доме, нет необходимости в различных масштабных переделках, а если и есть, то для этого нанимается строительная бригада с опытом работы. Так, что для дома прекрасно подойдёт электромолоток весом до 3–5 килограмм (без учёта различных приспособлений).

На любом из этих вариантов перфоратора стоит сменный быстрозажимный сверлильный патрон. Есть пять видов патронов, но используются в основном лишь два. При использовании перфоратора средней тяжести (или лёгкого класса) применяется только патроны примитивного типа, а для более сложного класса необходим патрон SDS-max.

Как ссадить патрон перфоратора

Те, кто ежедневно, в силу своей профессиональной специфики имеют дело с буравом, замена или ремонт гнезда не является проблемой. Но что делать тем, кто встречается с этим инструментом раз в год? Естественно практически каждый мужчина, имеет представление о дрели, поэтому ему не составит большой проблемы снять патрон или заменить его на этом инструменте. Что же касается снятия патрона на перфораторе, то этот нюанс требует отдельного рассмотрения, хоть причины не столь важны, главное, знать, как решить эту проблему.

Сначала требуется определиться с типом патрона: цанговый, кулачковый и быстрозажимный. Для осуществления заметны патрона, необходимо тщательно изучить его крепления. Крепёж его может осуществляться за счёт стержня или шпинделя. Этот процесс в основном не доставляет проблем, но иной раз может встретиться достаточно крепкая фиксация, где без дополнительного набора инструментов, не справиться. При наиболее простой модели молотка, патрон с сильной фиксацией, снимается с использованием молотка, ключа и отвёртки. Для начала стоит постучать по головке винта, чтобы несколько снизить степень фиксации, затем используя отвёртку открутить. Далее, используя тиски или ключ, производится прокручивание шпинделя.

Демонтаж патрона бура

Для того чтобы разобрать гнездо перфоратора, необходимо знать некоторые важные моменты, присущие каждой модели в отдельности.

Мы проведём разбор перфоратора фирмы Bosch:

Отводим в сторону пластик и снимаем уплотнитель из резины;
При помощи отвёртки, осторожно снимаем кольцо – фиксатор;
Потом снимаем фиксирующую шайбу;
После шайбы, вам предстанет ещё одно кольцо. Его также необходимо снять с помощью отвёртки;
Разобрав пластиковую часть, вы увидите SDS зажим, в состав которого входит: рессора, шарик, шайба. Сначала необходимо снять шарик, шайбу и затем спираль.

Разборка гнезда дрифтера необходима для различных целей: ремонт, замена некоторых частей, чистка, смазка и т. д. Разборка патронов от иных производителей, производится по тому же принципу, но при этом учитываются индивидуальные особенности конструкции.

Извлечение патрона из бура

При необходимости произведения ремонтных манипуляций гнезда перфоратора, необходимо изначально знать его техническую конструкцию. Но для многих это остаётся загадкой, так все же, как устроен патрон перфоратора?

Ранее, бур прикреплялся при помощи подвижных кулачков. Но для многих не секрет, что мир развивается и многие привычные предметы приобретают новое воплощение. Так вот, SDS свёрла крепятся при помощи направляющих клиньев и штопорных шариков. SDS плюс и макс, имеют незначительное отличие в виде количества направляющих клиньев (на 1 больше), именно поэтому процесс крепления происходит быстро и крепко.

Но есть и другие изменения, которые повлияли на сложность фиксации насадки, необходимо просто вставить нужную насадку в гнездо и немного придавить. Услышав щелчок, будьте уверены: насадка на своём месте. Съём сверла тоже не представляет собой большой проблемы, просто нажимаем на двигающуюся крышку, и все – бур извлечён.

Электроинструмент за несколько последних лет сделал огромный рывок в технологическом развитии. Производители ввели в сегмент емкие аккумуляторные блоки, эргономичные формы рукояток, функциональные дополнения и, конечно, не могли оставить без внимания наиболее ответственную часть - зону фиксации оснастки. Многофункциональный патрон для перфоратора под сверло показывает пример того, как на силовой базе одного электродвигателя можно организовать выполнение целого спектра различных операций. Эту возможность как раз обеспечивает конструкция зажимного патронного механизма.

Характеристики патронов

Патрон в системе перфоратора представляет собой металлический элемент, задача которого заключается в обеспечении связки между оснасткой и приводным механизмом инструмента. Характеристики патрона в основном рассматриваются в двух параметрах - толщина хвостовика и диаметр сверла. То есть разъем фиксации со стороны перфоратора и ниша патрона, в котором будет устанавливаться сверло. Что касается первого параметра, то в среднем он составляет 10-18 мм. Это размер хвостовой части, которая интегрируется в зажим электроинструмента. Типоразмер самого сверла может составлять от 4 до 80 мм в среднем. Но важно отметить, что патрон для перфоратора под сверло в зависимости от типа способен охватывать целые диапазоны размерных величин. По массе патроны в среднем имеют 200-600 г. Это значение также определяется типом патрона, его системой крепления и конструкционными особенностями.

Классификация патронов

Патрон как механизм фиксации сверла различается по типу хвостовой части оснастки. Традиционными считаются четырех- и шестигранные конфигурации, а также цилиндрические формы для зажима. Но их вытеснение из рыночного ассортимента началось более 10 лет назад, когда пришло семейство SDS-хвостовиков. Патроны перфоратора разделяют на два основных вида:

Ключевые.
Быстрозажимные.

Это вовсе не разделение на четырехгранные и SDS-системы, но именно патрон для перфоратора под сверло второй группы чаще получает быстрозажимную систему фиксации, поскольку такие насадки более распространены и технологически развиты. Что дает этот механизм на практике? Избавление от использования специального ключа в рабочем процессе. То есть обновить оснастку мастер сможет своими руками. В свою очередь, система SDS как таковая представляет собой более значительные изменения в подходах к фиксации хвостовика, причем разными способами.

Также патроны разделяют на SDS-plus и SDS-max. В таких садится настолько глубоко, что сводит к нулю вероятность его выпадения при работе.

Механизм SDS-plus

Самый распространенный и привлекательный для пользователей электроинструмента формат быстрозажимного патрона SDS. Стандартный диаметр - 10 мм, а для перфораторов чаще применяются модели для 40-миллиметровых сверл. Механизм фиксации имеет 4 паза - по два закрытых и открытых. Первые обслуживают направляющие клинья, а вторые отвечают за стопорные шарики. Примечательно, что патрон для перфоратора под сверло SDS-plus в основном ориентирован не на профессиональную эксплуатацию, а на бытовой сегмент. Это обусловлено скромными форматами тех же хвостовиков. Нередко для них применяют и буры с диаметрами от 6 до 12 мм.

Механизм SDS-max

Принципиальных отличий в конструкции между версиями plus и max нет. В обоих случаях патрон надежно охватывает хвостовик сверла, удерживая его в процессе работы. Разница лишь в размерах - если предыдущий вариант работает с хвостовиками на 10 мм, то SDS-max предназначен для типоразмера 18 мм. Однако эта особенность определяет важное условие применения инструмента. Чем больше формат патрона и оснастки в целом, тем выше нагрузки, с которыми может справляться аппарат. Например, патрон для перфоратора под сверло «Макита», предназначенный для модели HR 5001 C, способен выдерживать силу удара 17,5 Дж. Данная модификация перфоратора располагает мощностью 1500 Вт, что позволяет ей выполнять сложные операции сверления диаметром до 160 мм. Очевидно, что с 10-миллиметровым удерживаемым хвостовиком SDS-plus на 10 мм такая производительность была бы невозможна.

Механизм SDS-top

Можно сказать, это промежуточный патрон, который также работает по принципу 4-сегментного захвата, но обслуживает хвостовики на 14 мм. Что касается буров, то для них предусматриваются размеры от 4 до 32 мм. Изначально это был патрон для перфоратора под сверло Bosch - компания ввела этот формат с целью поддержать легковесную оснастку SDS-plus, которая часто применялась не по назначению для работы с крупными форматами. Максимальный типоразмер патрона не всегда годится для размеров 14-16 мм, поэтому многие мастера были вынуждены рисковать такими элементами. Сегодня же потребность в SDS-top возникает редко, поскольку низшее звено SDS-plus стало едва ли не универсальным благодаря применению улучшенных сплавов в конструкции.

Существуют и другие модификации этой системы с патронами, в которых есть изменения механизма фиксации, но их используют еще реже и только в специальных целях. Например, в некоторых модификациях вместо пазов используются выступы. Этот вариант может быть оправдан в плане прочности крепежа, но сама механика установки доставляет больше хлопот, чем обычные устройства системы SDS.

Патроны Makita

Японский производитель является одним из лидеров в сегменте расходных материалов и комплектующих для электроинструмента. В семействе фирмы можно найти ключевые модели с хвостовиками от 1,5 до 13 мм. Разумеется, не обходится и без новейших конструкций быстрозажимных патронов, которые используются как в составе легковесных перфораторов, так и для комплектации тяжелых мощных аппаратов. К слову, патрон под сверло для перфоратора Makita выполняется по универсальным принципам, что позволяет его применять и в составе собственного инструмента, и для моделей других фирм.

Патроны Bosch

В Bosch делают ставку на развитие современных и наиболее востребованных патронов, среди которых быстрозажимные механизмы SDS-plus. Причем компания четко сегментирует свою оснастку по целевому назначению - для дерева, бетона, камня и металла. Соответственно, для каждого вида патрона применяются специальные сплавы и типоразмеры. Кроме этого, патрон для перфоратора под сверло «Бош» формата от 1,5 мм до 13 мм способен поддерживать функцию реверса и режим ударного воздействия. То есть в большей мере немецкие комплектующие заточены на создание отверстий профессиональным инструментом. Что касается отзывов, то пользователи высоко ценят патроны «Бош», отмечая их конструкционную эргономику, небольшую массу и долговечность.

Заключение

Тенденция в сфере разработки новых патронов и в целом функциональной оснастки для сверлильного электроинструмента постепенно идет к оптимизации и универсализации элементов. Признаки этого процесса уже сегодня выражаются в том, что мощный перфоратор именно благодаря широким возможностям сборки патрона и сверла может осуществлять огромный спектр операций независимо от рабочего материала. Во многом этому способствовал патрон для перфоратора под сверло системы SDS, но параллельно развивается и другое направление, в котором предлагаются адаптеры и переходники. Связующие элементы такого типа дают возможность использовать разные типы SDS-патронов независимо от основной ориентированности инструмента. Но важно учитывать, что включение новых звеньев понижает конструкционную стабильность и надежность аппарата.

В случае поломки инструмента, помогающего в строительстве, не каждый захочет обращаться в мастерскую, за неимением денег, времени или потому что ремонт может вылиться в стоимость новой вещи. Некоторые предпочитают все делать самостоятельно. Если в самый ответственный момент перестал работать перфоратор, чтобы выявить причину и устранить ее, инструмент следует разобрать.

Даже когда перфоратор исправен, он все равно нуждается в профилактической очистке и замене поизносившихся элементов, а значит, его нужно периодически разбирать. Способ разбора инструмента разных производителей примерно похож, но может отличаться какими-либо нюансами. Одними из самых известных марок являются «Интерскол», «Энергомаш», Sturm, Bosch.

Как разобрать перфоратор Sturm или аналогичные ему модели? Последовательность действий такова:

В первую очередь нужно установить, не кроется ли причина поломки на поверхности. У перфоратора очень часто приходит в негодность пыльник из пластмассы, находящийся на патроне. Из-за этого теряются стопоры. Для предотвращения данной проблемы, при работе следует применять длинные сверла.
Если внешних дефектов нет, тогда необходимо разобрать инструмент. Начинать надо с верхнего узла: сначала снимается наконечник из резины, далее идет стопорная шайба, после – головка и пружина. По окончании описанных действий вытащите шарик.
Разбирая инструмент нужно быть предельно внимательным, запоминать, откуда какие детали были извлечены и в какой последовательности. Также следует складывать их туда, где они никуда не закатятся и не потеряются, иначе вернуть перфоратор к жизни так и не получится. Теперь аккуратно разводите в стороны корпус и редуктор, до тех пор, пока между ними не появится щель 30-50 мм.
Переключатель установите в режим «удар со сверлением» и снимите его.
Снимите корпус с редуктора.

Перфоратор в разобранном виде выглядит так:

Редуктор перфоратора

Данный элемент устройства перфоратора служит для передачи вращения от электродвигателя к патрону. Благодаря этому приходит в рабочее состояние ударный механизм.

Конструкция редуктора включает в себя набор шестерней различной формы – цилиндрические, конические, червячные. Кроме них данный узел оснащен электронным устройством, регулирующим количество оборотов и частоту ударов, и нуждается в периодическом осмотре, смазке и замене стершихся деталей.

Перед тем как разобрать редуктор перфоратора, нужно сначала разобрать патрон. Об этом будет рассказано ниже. Далее отсоедините рычаг, переключающий режимы, при этом помогайте себе плоской отверткой.

Проникнув внутрь редуктора, внимательно осмотрите такие детали как:

шестерни, при этом обращайте пристальное внимание на зубчики;
боек;
поршень.

Если наблюдается износ какого-нибудь элемента, то следует заменить его на новый. Если нет, то нужно просто произвести тщательную чистку с помощью бензина или уайт-спирита.

Как разобрать патрон перфоратора

Для начала патрон нужно снять. Перед этим нужно определить его конструкцию. Виды патронов:

1. Кулачковый – сверло вставляется и закрепляется специальным ключом.

2. Цанговый – для замены сверла ключ не требуется, достаточно просто повернуть патрон.

3. Быстрозажимной:

одногильзовый;
двухгильзовый.

Патроны на разных перфораторах закрепляются по-разному – иногда с помощью винтового стержня, иногда с помощью шпинделя. В некоторых случаях они снимаются легко, а в некоторых приходится применять дополнительные инструменты и прилагать усилия. Процесс снятия выглядит так:

ослабьте фиксацию, аккуратно постукивая по головке винта;
открутите его отверткой;
зажмите патрон в тисках и прокручивайте шпиндель.

Что же касается способа разборки, то у инструментов разных фирм он может быть разным. Рассмотрим ниже, как разобрать перфоратор bosch, а вернее, его патрон.

Последовательность действий:

Отодвиньте пластиковую часть и снимите уплотнитель из резины.
Снимите фиксирующее кольцо, помогая себе отверткой.
Открутите фиксирующую шайбу.
После снятия шайбы в поле зрения попадает еще одно кольцо. Снять его возможно, поддев с помощью отвертки и повернув.
Далее следует цанговый зажим, включающий в себя пружину, шарик, шайбу. Первым делом снимите шарик, потом остальные детали.

Патрон, так же, как и редуктор, разбирают не только для ремонта, но и для профилактического осмотра и смазки. После того как необходимые действия будут осуществлены, нужно аккуратно собрать все узлы, используя приведенные выше инструкции, только по направлению от последнего пункта к первому.

Почему ломаются перфораторы?

Конструкция перфоратора, как и любого другого инструмента, включает в себя механическую и электрическую части. К наиболее частым проблемам по электрике, подлежащим самостоятельному устранению, относятся следующие:

поломка кнопки «пуск»;
изнашивание графитовых щеток.

Чтобы устранить неисправности двигателя, такие как поломки якоря, обрыв обмотки и т.д., необходимы специальные знания и навыки, которые есть далеко не у всех.

Если неисправность возникла из-за поломанной кнопки или изношенных щеток, то устранить ее не составит труда. Иногда эти детали даже идут в комплекте с инструментом. Если нет, найти их возможно как на рынке, так и в специализированных магазинах. Очень важно запомнить, как были расположены контакты в заводской сборке. Чтобы подстраховаться лучше, перед тем как разобрать перфоратор «Интерскол» окончательно, а вернее, извлечь из него детали, сфотографировать, как все было изначально.

Предвестниками поломок инструмента могут быть посторонние звуки, большое количество искр внутри корпуса, запах горелой пластмассы. При их появлении необходимо сразу же проверить перфоратор на наличие изношенных деталей, потому что если продолжать эксплуатировать его дальше, может сломаться двигатель, а его ремонт будет гораздо более сложным и дорогостоящим.

Если поломок нет и все исправно, владелец инструмента все равно должен знать, как разобрать перфоратор «Энергомаш». Дело в том, что сбои в работе могут создавать пыль, грязь, твердые частицы, забившие корпус изнутри и мешающие перемещению подвижных частей. Весь этот мусор следует сначала вычистить сухой щеткой, а потом протереть внутренность тряпкой, смоченной уайт-спиритом, для удаления остатков.

Как разобрать перфоратор, видео:

Устройство патрона перфоратора при выборе этого инструмента должно вас интересовать в первую очередь. От этого зависит, какими насадками вы сможете пользоваться в будущем, как легко сможете их менять и как быстро отремонтируете инструмент в случае необходимости.

Устройство патрона перфоратора – что скрывается внутри?

История эволюции патрона для перфоратора берет свое начало еще в 30-х годах прошлого века, когда известным производителем техники Bosch был разработан и поставлен на поток первый перфоратор. Совокупность вращательного момента и импульсного долбления предсказуемо пришлась по вкусу потребителям, и с тех пор инструмент не сходит с прилавков. Однако первое время потребители были вынуждены мириться с определенными недостатками.

В частности, слабым звеном был патрон, поскольку ударное сверление оказывало на эту делать разрушительное влияние. Производители пошли путем упрощения – чем проще устройсто патрона перфоратора, тем крепче будет деталь. На сегодняшний день на перфораторах вы можете найти три типа патронов, которые в свою очередь разделяются на подтипы.

Патрон ключевой (зубчатый, кулачковый) – насадка зажимается с помощью специального ключа, который сводит и разводит «пальчики» внутри патрона, зажимающие стержень. Достоинством такого патрона является высокая надежность крепления. Но на смену насадки нужно тратить гораздо больше времени, чем при использовании других типов.
Патрон быстрозажимной (БЗП) – зажатие насадки происходит с помощью усилия одних лишь рук. Существует два подтипа таких устройств – двухмуфтовые и одномуфтовые. В первом случае одной рукой задняя муфта удерживается, а второй откручивается передняя муфта. В одномуфтовом патроне все еще проще – достаточно усилия одной руки. Однако он применим лишь к дрелям с автоматической блокировкой вала.

Steck, Dreh, Sitzt – вставь, поверни, закреплено!

В 80-х годах компания Bosch в очередной раз доказала – все гениальное просто! Ее инженеры представили на всеобщий суд концептуально новый механизм крепления, сегодня известный всем под аббревиатурой SDS. Расшифровывается она совершенно просто – «steck, dreh, sitzt», что в переводе с немецкого на русский обозначает «вставь, поверни, закреплено». Не удивительно, что на сегодняшний день практически 90 % перфораторов оборудованы именно этим типом патрона. Его еще также называют быстрозажимным, поэтому многие пользователи путают его с изделиями, которые зажимают насадки с помощью вращения муфт – в SDS патрон нужно лишь придерживать!

О конструкции и принципе действия SDS-системы вам расскажут сами буры, вернее, конструктивное строение их хвостовиков. На них вы обнаружите четыре паза, два из которых – открытые с торца, а два – закрытые. Роль открытых – быть направляющими для вставки насадок, а закрытые выемки фиксируют инструмент, для чего в патроне предусмотрены специальные шарики. Вставив сверло по направляющим, его нужно слегка провернуть, чтобы шарики попали в закрытые пазы, на этом процесс закрепления насадки закончен.

Для более легкого вхождения сверла внутрь крепежа рекомендуется его немного смазать. Следует учесть, что при таком способе крепления у насадки возникает небольшое радиальное биение, которое проявляется на холостом ходу. Но на точность высверливания отверстия это не влияет. Однако такое свободное хождение насадки внутри крепежа отделяет патрон от ударного воздействия, которому подвержены сами буры или сверла.

SDS-патроны – типы и применение

В свою очередь SDS-крепежи делятся на пять разных типов, которые друг от друга отличаются разными диаметрами посадочных стержней. Помимо насадок SDS, существуют еще SDS-plus и SDS-max. Промежуточные варианты – SDS-top и SDS-quick. Самым распространенным типом является SDS-plus, который предназначен для буровых насадок с диаметром хвостовика 10 мм. Хвостовик входит в крепеж на 40 мм, после чего начинается рабочая зона, диаметр которой может быть от 4 мм до 26 мм.

Максимальная допустимая длина с типом хвостовика SDS-plus – 1 м. Наиболее распространенные диаметры насадок представлены в рамках от 6 мм до 12 мм. Такой тип крепежа представлен на перфораторах легкой и средней категории, которые пользуются высоким спросом в быту и продаются ежегодно миллионами экземпляров. Для справки, в легкой категории находятся инструменты весом до 3 кг, тогда как в средней – от 3 кг до 5 кг, не считая веса насадок. Рассчитаны они на ударную нагрузку до 5 Дж. Профессиональные тяжелые перфораторы от 5 кг могут выдать силу удара до 30 Дж! Соответственно, и производительность профессиональных агрегатов в разы выше.

Удержать насадку в таком случае сможет только крепеж типа SDS-max. Отличается он большим диаметром хвостовика – 18 мм, а также наличием еще одного направляющего паза. Соответственно, и диаметр рабочей части насадки увеличивается до 60 мм. Такую строительную технику покупать следует только в том случае, если вы планируете использовать ее постоянно. Правда, приготовьтесь к тому, что стоимость агрегата существенно уменьшит объем вашего кошелька, однако такие затраты себя окупят – перфоратор отработает очень долго и качественно. Приобретать лучше проверенные бренды.

Разбираем и собираем патрон для перфоратора

Время от времени детали перфоратора следует осматривать и чистить – это позволяет избежать более существенных неполадок и упрощает работу. Иногда необходимо даже провести небольшой ремонт, например, заменить пружину. Все эти операции способен выполнить каждый человек, даже не сведущий особо в технике. В основном SDS-патроны по своей конструкции не очень отличаются даже у разных производителей.

Для примера рассмотрим процесс разборки патрона от перфоратора Bosch, ведь именно она в свое время изобрела такой способ крепления.

Для начала нужно отодвинуть пластиковую часть и снять резиновый уплотнитель. Фиксирующее кольцо аккуратно снимается отверткой, после чего снимается фиксирующая шайба. За шайбой «упрятано» второе кольцо, которое также снимается с помощью отвертки. Затем следует непосредственно механизм SDS, который состоит из шайбы, шарика и пружины. Сначала нужно вынуть шарик, затем шайбу и пружину. Вполне логично, что для сборки патрона все действия необходимо повторить в обратном порядке, предварительно очистив детали от пыли и смазав их маслом.

Перфоратор является практически незаменимым оборудованием для выполнения целого ряда строительных и других задач. При выборе такого надежного друга и помощника, в первую очередь, необходимо определиться с устройством его патрона. В процессе эксплуатации любой мастер может столкнуться с необходимостью его снятия и замены с целью установки новых насадок либо ремонта самого инструмента. Для профессионалов замена патрона в перфораторе – простая задача, решить которую можно легко и быстро. Но, если вы столкнулись с подобной проблемой впервые, то стоит заранее ознакомиться с некоторыми рекомендациями, что будут описаны далее.

Прежде чем перейти к снятию и замене патрона, необходимо заранее определить его тип, который используется в данном устройстве. Специалисты выделяют следующие типы патронов, которые чаще всего встречаются в современных моделях перфораторов:

цанговые SDS патроны;
ключевые или кулачковые патроны;
быстрозажимные патроны.

SDS патроны для перфораторов

В переводе с немецкого языка аббревиатура SDS означает — Steck — Dreh – Sitzt или «вставь, поверни, готово». Патроны такого типа имеют в своей конструкции направляющие клинья и стопорные шарики, за счет чего обеспечивается очень быстрое и надежное крепление. Они очень удобны в работе, легко снимаются и заменяются при необходимости на новые. Для этого необходимо всего-навсего провернуть патрон. Различают патроны SDS-max, SDS-plus, SDS-top.
Отличаются они между собою рабочим диаметром насадок, которые могут крепиться в них.

Так, SDS-plus устанавливаются в легких и средних моделях перфораторов для крепления насадок с рабочим диаметром не более 26 мм.
Патроны для перфоратора SDS-max встречаются в перфораторах среднего или тяжелого класса с рабочим диаметром бурения более 20 мм.
SDS-top не так распространены, как другие типы патронов, и предназначены для крепления насадок с диаметром бурения 16-25 мм.

Цанговые SDS патроны предусматривают более глубокую фиксацию сверла и устанавливаются в большинстве современных моделей перфораторов, которые совмещают в себе одновременно функции сверления и удара. Для устройств, имеющие лишь одну функцию сверления подходят кулачковые или быстрозажимные патроны.

Кулачковые или ключевые патроны для перфоратора

Ключевой или кулачковый патрон предполагает установку сверла при помощи специального инструмента или ключа, который продается в комплекте. Это самый распространенный на сегодняшний день тип патронов, который имеет доступную стоимость.
Он подходит для больших сверл и мощных устройств, что требуют надежной фиксации насадки. Однако, основной недостаток такого патрона – это невозможность замены сверла в случае отсутствия или случайной утери ключа.

Быстрозажимные патроны для перфоратора

Быстрозажимные патроны отличаются удобством и простотой в применении. Сверла в них устанавливаются без ключа, в отличие от кулачковых, поэтому замена насадки осуществляется достаточно быстро и без каких-либо усилий. Такой тип больше всего подходит тем, кому в процессе работы приходится очень часто менять оснастку перфоратора, выполняя сразу несколько операций. При этом стоимость инструмента с быстрозажимным патроном несколько выше, чем других.

Процесс снятия патрона с перфоратора

После того как было определен тип патрона, который установлен на перфораторе, переходят непосредственно к его снятию.

Для этого понадобится стандартный набор инструментов, который можно найти практически в любом доме: молоток, отвертка и ключ. Как правило, патроны крепятся при помощи, так называемого, шпинделя либо винтового стержня.
Сначала откручивают винт. Для этого открывают зажимной патрон. В большинстве случаев здесь не должно возникнуть каких-либо сложностей. Однако, если все же винт не поддается и не выходит сразу снять патрон, то опытные мастера рекомендуют постучать молотком поверх головки винта. Таким образом, можно добиться его послабления, после чего снова попытаться воспользоваться отверткой.

Далее патрон зажимают в ключе либо берут в тиски с пластиковыми губками, и прокручивают шпиндель. Не имея срезов под ключ, можно попробовать зафиксировать шпиндель внутри самого устройства, хотя это намного сложнее.

Замена патрона для перфоратора

После снятия старого патрона, новый патрон наворачивают на перфоратор до самого упора.
Затем вставляют винт обратно в гнездо и затягивают его до упора. Таким образом, проделывают все манипуляции с патроном, которые были перечислены выше, только в обратном порядке.
Замена может быть произведена на патрон другого типа. Главное, заранее решить, какой из них вам понадобится в работе.

Итак, мы рассмотрели устройство патронов, их основные типы, достоинства и недостатки, а также операции, которые можно с ними проводить. Кроме того, было поэтапно описано процесс замены и установки нового патрона перфоратора. Как оказалось, решить такую задачу вполне реально для каждого из нас. Особенно при правильном подходе и учете всех рекомендаций специалистов.
