Впервые патрон к пистолету-карабину Маузера К-96 обр. 1896 г. попал в Российскую Империю ещё до Первой мировой войны. А до этого «предок» патрона 7,63×25 мм Маузер (в американской транскрипции.30 Маузер), патрон 7.63 mm Borchard к пистолету С93 (обр. 1893 г.) немецкого конструктора Борхарда, стал «отцом» не только ТэТэшного патрона, но и знаменитейшего, самого известного на планете Земля 9×19 мм Парабеллум.
«Первые немецкие 7,63-мм пистолеты Маузера обр. 1896 года появились в России ещё до начала Первой мировой войны, причём с 1908 г. они были включены в перечень оружия, разрешенного к приобретению за собственный счёт офицерами царской армии. В ходе боевых действий 1914−1917 годов их количество значительно увеличилось за счет германских и турецких трофеев, и в дальнейшем они широко применялись на всех фронтах Гражданской войны» . Википедия.
Пистолетному патрону Маузера просто повезло. Во-первых, пистолет был очень популярен у командного состава Красной Армии. Во-вторых, калибр патрона совпадал с калибром уже выпускаемых в российской империи калибром винтовок и пулемётов, 0,3 дюйма или 7,62 мм. Поэтому стволы для пистолетов под этот патрон можно было делать из бракованных стволов и . Это обстоятельство давало огромный экономический выигрыш.
Фото: M62, ru.wikipedia.org
И ещё одно важное обстоятельство. не зря называют пистолетом-карабином. Пуля, благодаря высокой мощности порохового заряда, способна убить человека на расстоянии до тысячи метров. Заметьте, это пистолетный патрон! Именно поэтому некоторые специалисты считают этот патрон не пистолетным, а специфическим пистолет-пулемётным.
Лицензия и оборудование для производство патрона обр. 1896 г. были официально закуплены у германской фирмы DWM. Далее высшее военное руководство СССР приняло решение проектировать новый пистолет и перспективные пистолеты-пулеметы именно под этот патрон. под этот патрон началась уже в 1929 г.
Для увеличения технологичности и более лёгкой экстракции (выброса стреляной гильзы) была увеличена ширина проточки. Дульце гильзы несколько удлинено для лучшего удержания пули. Оригинальный маузеровский капсюль был заменён на капсюль Бердана, который использовался в выпускаемых в то время патронов к револьверу Наган. Пуля в советском патроне несколько удлинена. Гильзы патронов изготавливались сначала из дорогой латуни, затем из дешевого биметалла. тогда ещё не было в природе, и патрон назвали просто 7,62×25 мм, чтобы отличать его от патрона Маузера немецкого производства.
Фото: ru.wikipedia.org
Технические характеристики:
- Калибр: 7.62 мм, или 0,3 дюйма.
- Длина пули: 16.3 мм или 16,5 мм (для пули с цельностальным сердечником).
- Начальная скорость пули: 420 м/с.
- Энергия пули 470 Дж.
Источник: Википедия.
Опыт Второй мировой войны показал правильность выбора патрона. Благодаря унификации, патрон использовался и в пистолетах ТТ, и в пистолет-пулемётах (ППД, ППШ, ППС). Настильная траектория позволяла стрелять в два раза дальше, чем из немецких машиненпистолей, на войне это огромное преимущество. В 1943 г. появились также трассирующие и бронебойные модификации этого патрона.
Фото: ru.wikipedia.org
Достоинства
Высочайшая пробиваемость пули патрона Токарева. Особенно цельностальной. Полицейские в Гонконге, где у бандитов много пистолетов ТТ китайского производства, надевают на дежурство специальные бронежилеты, называемые «токаревскими», класс А3. А американские охотники используют карабин под ТэТэшный патрон для охоты на животных, имеющих толстую кожу — например, на кабана. При этом, из-за малой энергии, пуля не портит мясо, а оставляет в нём аккуратную дырочку, в отличие от современных высокоскоростных винтовочных патронов, пуля которых вращается в туше, делает в месте пульного канала рубленый «бифштекс», фаршированный осколками костей.
Большой участок настильной траектории, что обеспечивает довольно точную стрельбу на дистанции до 200 м.
Недостатки
Основной недостаток — малое останавливающее действие (ОД). ОД патрона 7,62 ТТ, вычисленное по известной формуле генерала Хатчера, равно 171. Для сравнения, патрон 9×19 мм Парабеллум имеет ОД равный 270, а у патрона.45 ACP равен 670 единиц.
Фото: Malis, ru.wikipedia.org
О чём говорят эти цифры? А вот о чём. Чтобы сравнить останавливающее действие американского пистолетного патрона.45 ACP и 7,62 ТТ, надо разделить 670 на 171. Получается 3,91. Т. е. для получения одинакового останавливающего действия, при прочих равных условиях, в человека надо попасть либо одной пулей 45-го калибра, либо четырьмя ТТ-ми. И это в бою, где оба противника будут двигаться… И быстро! Однако и этот недостаток конструкторы сумели преодолеть. Например, полицейские патроны фирмы «Мегасейф», пуля которых представляет дробинки в эластичной пластиковой оболочке, имеет останавливающее действие около 600 единиц.
Древний капсюль Бердана содержит вещество, разрушающее ствол.
Оружие под этот патрон
Прежде всего, «оружие победы», советское стрелковое оружие . Популярно во всём мире. Пистолет ТТ. Пистолет-пулемёты ППШ, ППС, ППД, их копии, клоны и оружие, сделанное «по мотивам». Очень много своеобразного чехословацкого оружия под этот патрон: пистолет Cz-52 и пистолет-пулемёты Vz. 24 и Vz. 26. В России в настоящее время выпускается ПП «Бизон» калибра 7,62, находящийся на вооружении службы судебных приставов и ПП ОЦ-39. Не забыт также и «классический» пистолет Маузера К-96.
Фото: Albert Lowe, ru.wikipedia.org
Всего в СССР выпускалось, согласно Википедии, восемь модификаций этого патрона, в том числе учебный, холостой, трассирующий и бронебойно-зажигательный. С 1951 г. выпускается патрон с цельностальной пулей, заключенный в оболочку из мягкого металла, чтобы не стачивать нарезы в стволе.
Патрон 7,62×25 мм ТТ выпускался также в Болгарии, Польше, Чехословакии. В России, Иране, Чехии, Польше и Китае он выпускается и в настоящее время. В Германии, Италии и Китае выпускается взаимозаменяемый патрон 7,63 mm Mauser. В Чехословакии выпускался специальный усиленный патрон для стрельбы из пистолет-пулемётов на расстояние до 300 м. Стрелять таким патроном из пистолета очень опасно.
В настоящее время патрон 7.62×25 мм широко распространен по всему миру. Широко применялся в Ираке, где пистолет-пулемёт Шпагина и пистолет ТТ — штатное оружие местной полиции.
9×18 мм ПМ, патрон для пистолета Макарова, легендарного ПМ, тоже был разработан на базе гильзы патрона 7,62 ТТ.
На базе ТэТэшного патрона до сих пор разрабатывают новые боеприпасы.
Другие названия патрона:
7,62 ТТ, 7.62?25 mm Tokarev, .30 Tokarev., .30 Mauser, 7,63 mm Mauser.
Фото:
Ну и, наконец, очень хорошая новость. С 2012 г. этот патрон и оружие к нему можно приобретать в Российской Федерации гражданским лицам. Пока (начало 2015 г.) под этот патрон выпускается лишь гражданская модификация пистолет-пулемёта Шпагина, легендарного оружия победы. Охотиться с таким оружием, наверное, никто не пойдёт, а вот как коллекционное оружие и для пострелушек «для души» () — самое то! Завод «Молот» выпускает «охотничий ППШ» под обозначением ВПО-135, завод Дегтярёва выпускает оружие под обозначением ППШ-О.

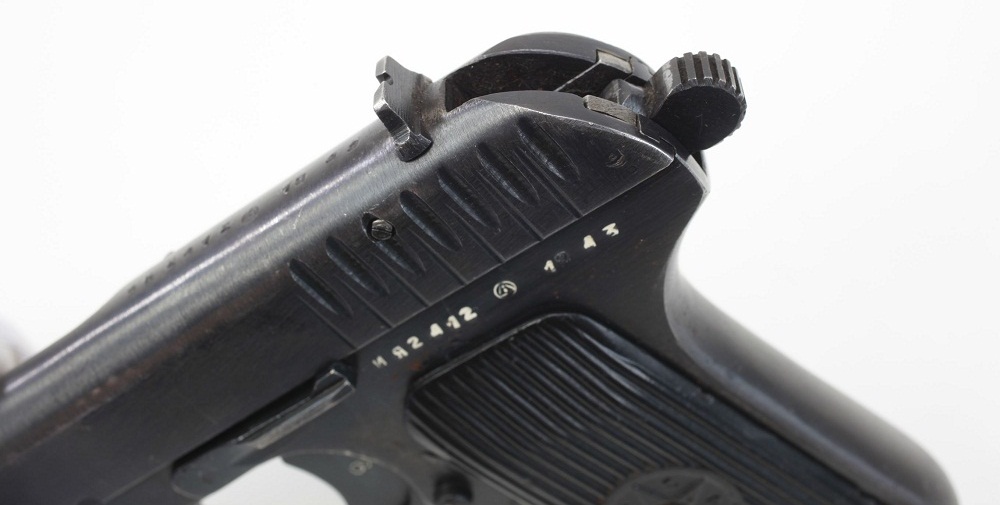

Пистолет ТТ (Тульский Токарева) яркая страница в истории отечественного короткоствольного оружия. Конструкция пистолета ТТ разработана на основе схемы запирания ствола, предложенной и реализованной Джоном Браунингом в 1911 году. Данная конструкция обеспечивает подачу патрона в патронник, запирание канала ствола и извлечение стреляной гильзы с помощью автоматики, основанной на энергии отдачи с коротким ходом ствола. Для реализации этого типа автоматики ствол пистолета не является жестко закрепленным на раме, а совершает короткое (менее длины патрона) движение назад, и затвор получает энергию отдачи, будучи сцепленным на время этого движения со стволом.
Основой конструкции является рамка, которая предназначена для соединения на ней остальных частей пистолета.
На ней крепятся колодка ударно-спускового механизма, а также щёчки — правая и левая. Общая длина пистолета ТТ 195 мм, длина ствола 116 мм, высота оружия 130 мм, ширина 28 мм, масса пистолета ТТ без патронов 854 грамма, со снаряженным магазином 940 грамм.

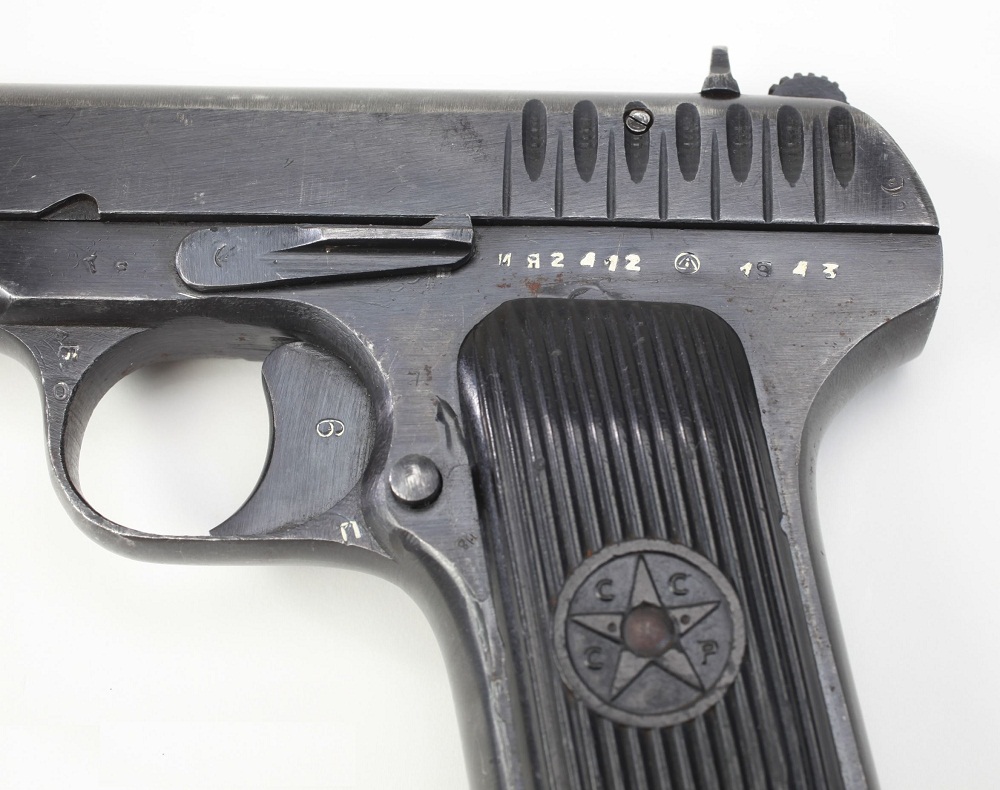

Пистолет ТТ (Тульский Токарева)
имеет ударно-спусковой механизм, который включает в себя спусковой крючок, курок с пружиной, разобщитель и шептало с пружиной. Между рукояткой рамки и спуском размещается защёлка магазина.
Подвижными частями пистолета являются ствол, в вырезе которого крепится серьга, а также затвор с возвратной пружиной и втулкой.
Ствол соединяется с рамкой с помощью подвижной серьги, в отверстие которой вставлена ось затворной задержки. Затвор имеет сухарное соединение для крепления втулки возвратной пружины. В затворе также расположены выбрасыватель гильзы и ударник, которые крепятся штифтами. Затвор вставляется в рамку по продольным выступам.
Прицельные приспособления пистолета ТТ представляют собой неподвижную мушку и целик, который фиксируется в пазу затвора путем кернения. Прицельная дальность стрельбы пистолета ТТ 50 метров.

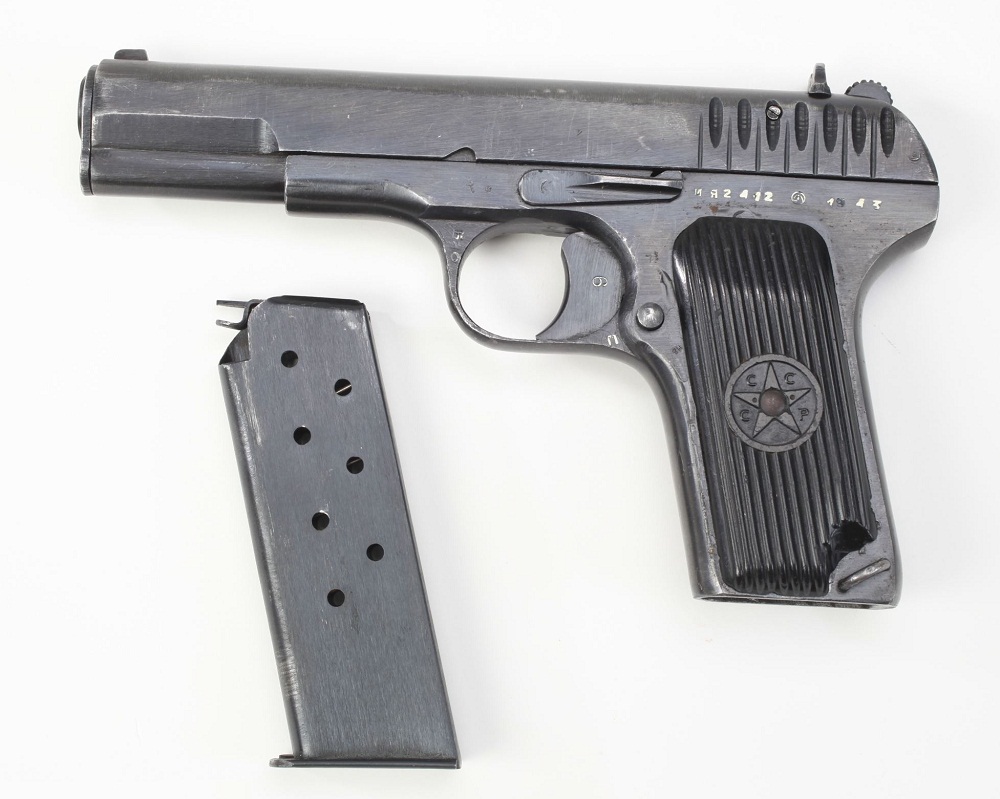

Пистолет ТТ (Тульский Токарева) имеет коробчатый однорядный магазин, который размещается в рукоятке. Емкость магазина восемь патронов калибра 7,62×25 ТТ
. Магазин состоит из коробки, пружины, подавателя и крышки с вкладышем. Магазин фиксируется в рукоятке защёлкой, входящей в его паз на правой стенке.
Начальная скорость, которую развивает пуля 7,62 мм патрона ТТ — 420 м /с.
Затворная задержка предназначена для удержания затвора в заднем положении. Она размещается на рамке с левой стороны. Ее стержень проходит через отверстия рамки и серьгу ствола и с противоположной стороны фиксируется пружиной.
Взаимодействие деталей и механизмов пистолета ТТ после произведения выстрела следующее. После получения пулей кинетической энергии, часть обратной энергии (отдачи) передается стволу, а допустимая оставшаяся часть энергии — затвору. Именно это и обеспечивает надежность и долговечность работы автоматики.
Сцепление ствола с затвором осуществляется двумя кольцами на стволе и проточками в корпусе затвора. Вывод из зацепления осуществляется после прохождения короткого хода, путем опускания ствола поворотной серьгой.
Затвор во время обратного хода сжимает возвратную пружину и тыльной стороной выступа взводит курок, который удерживается шепталом. Нижняя сторона затвора надавливается выступ разобщителя, который выводит спусковую тягу из зацепления с шепталом, что позволяет сделать повторный одиночный выстрел только после возврата спускового крючка в исходное положение.
Ударно спусковой механизм ТТ позволяет вести огонь из пистолета только одиночными выстрелами. Скорострельность пистолета 30 выстрелов в минуту. От самовзвода курка в целях улучшения компактности пришлось отказаться. Предохранитель в оригинальной конструкции также не предусмотрен. Его частично подменяет наличие предохранительного взвода.
При подготовке к выстрелу происходит следующее взаимодействие механизмов. Первый патрон досылается вручную путем отведения затвора с одновременным взводом курка. Для отстрела остальных патронов достаточно нажатия на спусковой крючок.
При движении вперёд затвор захватывает верхний патрон своим нижним выступом и досылает его в патронник из плоского коробчатого магазина, который размещен в рукоятке пистолета. Патрон направляется в патронник с помощью скосов на срезе канала ствола. При подходе затвора к стволу происходит их взаимное сцепление посредством кольцевых выступов. В крайнем переднем положении разобщитель попадает в выемку затвора, что вновь позволяет спусковой тяге зацепиться за выступ шептала и произвести новый выстрел при нажатии на спусковой крючок.
Пистолет обр. 1933 г. (ТТ, Тульский, Токарева, Индекс ГРАУ - 56-А-132) - первый армейский самозарядный пистолет СССР, разработанный в 1930 году советским конструктором Фёдором Васильевичем Токаревым .
| ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПИСТОЛЕТА ТОКАРЕВА ОБР. 1933 ГОДА | |
|---|---|
| Производитель: | Тульский оружейный завод |
| Патрон: | 7,62×25 мм ТТ |
| Калибр: | 7,62 мм |
| Вес без патронов: | 0,854 кг |
| Вес с патронами: | 0,94 кг |
| Длина: | 195 мм |
| Длина ствола: | 116 мм |
| Количество нарезов в стволе: | 4 |
| Высота: | 130 мм |
| Ударно-спусковой механизм (УСМ): | Курковый, одинарного действия |
| Принцип действия: | Отдача ствола при его коротком ходе |
| Предохранитель: | Предохранительный взвод курка |
| Прицел: | Мушка и постоянный целик с прицельной прорезью |
| Эффективная дальность: | 50 м |
| Начальная скорость пули: | 450 м/с |
| Вид боепитания: | Отъёмный магазин |
| Количество патронов: | 8 |
| Годы производства: | 1930–1955 |
История создания и производства
Пистолет ТТ был разработан для конкурса 1929 года на новый армейский пистолет, объявленного с целью замены револьвера «Наган» и нескольких моделей револьверов и пистолетов иностранного производства, находившихся на вооружении Красной Армии к середине 1920-х годов. В качестве штатного патрона был принят немецкий патрон 7,63×25 мм Маузер , который в значительных количествах закупался для состоявших на вооружении пистолетов Маузер С-96 .
Конкурсная комиссия во главе с М. Ф. Грушецким сочла пистолет конструкции Ф. В. Токарева наиболее подходящим для принятия на вооружение при условии, что будут устранены выявленные недостатки. Требования комиссии включали повышение точности стрельбы, облегчение усилия спуска и безопасности в обращении. За несколько месяцев работы недостатки были устранены. 23 декабря 1930 года было принято решение о дополнительных испытаниях.
По результатам испытаний в конкурсе победил пистолет ТТ, созданный конструкторской группой под руководством Ф. В. Токарева в проектно-конструкторском бюро Тульского оружейного завода. 12 февраля 1931 года Реввоенсовет СССР заказал первую партию из 1000 пистолетов для всесторонних войсковых испытаний. В том же году пистолет Токарева был принят на вооружение под официальным обозначением «7,62-мм самозарядный пистолет обр. 1930 г.» вместе с патроном 7,62×25 . Пистолет, получивший название ТТ (Тульский Токарева) был простым и технологичным в производстве и эксплуатации.
Пистолет ТТ обр. 1933 г..
В это же время СССР купил у немецкой фирмы «Маузер» лицензию на производство патрона и начал выпуск под обозначением «7,62-мм пистолетный патрон „П“ обр. 1930 г.» .
В 1930-1932 годах было выпущено несколько тысяч экземпляров. С целью повысить технологичность производства, в 1932-1933 гг. оружие подверглось модернизации: боевые выступы ствола не фрезеровали, а выполняли токарной обработкой; рама изготавливалась цельной, без съемной крышки рукоятки; были доработаны разобщитель и спусковая тяга. В начале 1934 года новый пистолет был принят на вооружение под наименованием «7,62-мм самозарядный пистолет обр. 1933 г.».
В ноябре-декабре 1941 года оборудование для изготовления ТТ было перенесено в Ижевск. За 1942 год на Ижевском машиностроительном заводе № 74 удалось произвести 161485 пистолетов Токарева. Также в 1942 году Ижевский завод № 74 выпустил небольшую партию пистолета Токарева с двухрядным магазином на 15 патронов. Толщина рукоятки составила 42 мм (против 30,5 мм у штатного ТТ). Защёлка магазина была перенесена в основание рукоятки.
В 1947 году ТТ был вновь модифицирован с целью уменьшения его себестоимости: крупные вертикальные выточки, чередующиеся с мелкими пазами на кожухе-затворе для удобного оттягивания затвора, были заменены на мелкие выточки (рифление).
Варианты и модификации:
Конструкция и принцип работы
В пистолете ТТ сочетаются конструктивные особенности различных систем: схема запирания канала ствола конструкции Дж. М. Браунинга , примененная в знаменитом Colt M1911 , дизайн Browning M1903 и патрон, изначально разработанный для пистолета Mauser C96 .
По мнению некоторых специалистов при разработке конструкции пистолета первоначально предполагалось полностью скопировать конструкцию модифицированного пистолета Браунинга со съёмным курковым ударно-спусковым механизмом. Однако в процессе работы от полного копирования конструкторы отказались из-за отсутствия технологической базы для производства полной копии оригинала. Необходимо было снизить затраты на производство упрощением конструкции.
Вместе с тем, пистолет имеет оригинальные конструкторские решения, направленные на удобство обращения с оружием: объединение ударно-спускового механизма в отдельном едином блоке-колодке, который при разборке оружия свободно отделяется от рамы для чистки и смазки; размещение боевой пружины в курке, что сократило продольную ширину рукоятки; крепление щёчек рукоятки при помощи закрепленных на них поворотных планок, упрощавших разборку пистолета, отсутствие предохранительного механизма - его функцию выполнял предохранительный взвод курка.
Пистолет ТТ, неполная разборка.
Схема Браунинга запирания канала ствола с коротким ходом и качающейся серьгой, система работы автоматики, а также УСМ, заимствованные у пистолета Colt M1911, были модифицированы для упрощения производства.
УСМ одинарного действия. Ударный механизм выполнен единым блоком, что упрощало заводскую сборку. (Несколько лет спустя швейцарский оружейник Шарль Петтер применил такую же компоновку во французском пистолете «Модель 1935»).
Пистолет не имеет предохранителя как отдельной детали, его функции выполняет предохранительный взвод курка. Для постановки спущенного курка на предохранительный взвод нужно немного отвести курок назад. После этого будет заблокирован спуск и затвор, а курок не будет касаться ударника. Это исключает возможность выстрела при падении пистолета или случайном ударе по головке курка. Для снятия курка с предохранительного взвода нужно взвести курок. Чтобы поставить взведенный курок на предохранительный взвод, его сначала нужно спустить, придерживая его и нажимая на спуск. А затем курок нужно немного отвести назад.
Носить пистолет с патроном в патроннике со спущенным курком не рекомендуется и не имеет смысла, так как для выстрела взводить спущенный курок нужно также, как и курок, поставленный на предохранительный взвод.
Пистолет ТТ в кобуре.
На левой стороне рамки находится рычаг затворной задержки. По израсходовании магазина затвор встает на задержку в заднем положении. Для снятия затвора с задержки нужно опустить рычаг затворной задержки.
Магазин вмещает 8 патронов. Кнопка защелки магазина находится на левой стороне рукоятки, у основания спусковой скобы, как у Colt M1911.
Попадания при стрельбе на 50 м в каждой из 10 серий по 10 выстрелов укладываются в круг, радиусом 150 мм.
Прицельные приспособления состоят из мушки, выполненной заодно с затвором, и целика, впрессованного в паз типа «ласточкин хвост» в задней части затвора. Щёчки рукоятки изготавливались из бакелита или (в годы войны) из древесины (орех).
Достоинства и недостатки
Пистолет ТТ отличается простотой конструкции и в силу этого - невысокой себестоимостью производства и лёгкостью в обслуживании. Нетипичный для пистолетов очень мощный патрон обеспечивает необычно высокую проникающую способность и дульную энергию около 500 Дж. Пистолет имеет короткий лёгкий спуск и обеспечивает значительную точность стрельбы, опытный стрелок способен поразить цель на дистанциях более 50 метров. Пистолет плоский и достаточно компактный, что удобно для скрытого ношения. Однако в ходе эксплуатации проявились и недостатки.
До Великой Отечественной войны военными выдвигалось требование, чтобы из пистолета можно было вести огонь через амбразуры танка. ТТ не удовлетворял этому условию. Многие специалисты считают данное требование абсурдным. Однако немцам ничего не мешало предъявлять такое требование к своему оружию: Luger P08 , Walther P38 и даже MP 38/40 удовлетворяли ему в полной мере.
Не имея предохранителя, ТТ ставился в безопасное положение так называемым полувзводом курка, что усложняло приведение в боевое положение пистолета. Имели место непроизвольные случаи самострела, один из которых описан Юрием Никулиным в книге «Почти серьёзно». В конечном итоге Уставом было прямо запрещено носить пистолет с патроном в патроннике, что ещё увеличило время приведения пистолета в боеготовое состояние.
Ещё одним недостатком является плохая фиксация магазина, что приводит к его самопроизвольному выпадению.
Боевая пружина, помещенная в полости курка, обладает невысокой живучестью.
Эргономика ТТ вызывает много нареканий по сравнению с другими конструкциями. Угол наклона рукоятки невелик, форма её не способствует удобному удержанию оружия.
Пистолет ТТ отличается настильностью траектории и высоким пробивным действием остроконечной пули, которая способна пробить армейскую каску или лёгкие бронежилеты. Пробивное действие пули ТТ превышает пробивное действие пули патрона 9х19 мм (пуля «7,62 П» со свинцовым сердечником, после выстрела из пистолета ТТ, пробивает бронежилеты I класса защиты, но бронежилеты II класса не пробивает даже при выстреле в упор. Вместе с тем, останавливающим действием 7,62-мм пули ТТ уступают действию пули патрона 9×19 мм.
Эксплуатация и боевое применение
В период 1930-1945:
Видео
Стрельба из ТТ, обращение с оружием и прочее:
Пистолет ТТ.Этот вопрос может показаться странным - действительно, если полистать нашу оружейную литературу, то может возникнуть впечатление, что о пистолете ТТ и его создателе Фёдоре Васильевиче Токареве мы имеем исчерпывающие сведения. Однако на самом деле всё не так просто, и в создания ТТ немало белых пятен.
Досконально изучить творчество Фёдора Васильевича Токарева мне удалось после третьего курса оружейно-пулемётного факультета Тульского механического института. Благодаря рекомендации заместителя декана факультета Маркова, мне и моему соседу по комнате в общежитии Владимиру Жарикову представилась возможность подработать на тульском заводе №536. Мы должны были в заводском музее перечистить все хранившиеся там образцы стрелкового и авиационного пулемётно-пушечного вооружения. На мою долю пришлась коллекция почти всех (включая опытные) токаревских самозарядных винтовок и пистолетов.
Классический вариант пистолета Браунинга обр. 1903 г.
Неполная разборка классического Браунинга обр. 1903 г.
Пистолет ТТ
Приводя в порядок эти образцы, я не мог не заметить, что бывший казачий есаул был прекрасным мастеровым и весьма изобретательным конструктором.
Эти качества Токарева подтверждаются, в частности, и тем, что на закате своей деятельности, работая в московском КБ авиационного и ракетного А.Э.Нудельмана, где Фёдору Васильевичу была предоставлена возможность для продолжения оружейного творчества, он предпочёл заниматься совершенствованием изобретённого им панорамного фотоаппарата ФТ-2. Подвижный объектив этой фотокамеры позволял делать снимки на 35-мм фотоплёнке шириной не 36 мм, как обычно, а 130 мм!
«Браунинг 1903 г. К» и ТТ. Вид слева
«Браунинг 1903 г. К» и ТТ при неполной разборке
Но вернёмся к пистолету ТТ. Главный вопрос, возникающий по поводу этого оружия: «Что же в этом образце Фёдор Васильевич сделал сам, а что заимствовал?». Правомочность такой постановки становится очевидной после знакомства с 9-мм пистолетами Джона М. Браунинга образца 1903 г. Более того, сам собой напрашивается вывод, что TT это в чистом виде копия одной из Браунинговских моделей.
Пистолеты Джона Мойзеса Браунинга разработаны на основе его же собственного патента 1897 г. Наиболее типичными считаются следующие образцы пистолетов Браунинга: пистолет образца 1900 г. калибра 7,65 мм, пистолет образца 1903 г. калибра 9 мм и пистолет образца 1906 г. калибра 6,35 мм.
Последний образец не относится к оружию военного типа ввиду его малого калибра. К каждому из этих пистолетов одновременно был разработан и патрон. Одно время популярной была классификация этих моделей и соответствующих им патронов по номерам от одного до трёх. Первым номером обозначался патрон и пистолет калибром 6,35 мм, вторым калибром 7,65 мм и третьим калибром 9 мм.
В больших количествах пистолеты Браунинга производились в Бельгии на заводе «Fabrique Nationale d.Armes de Guerre S.A.» Herstal-Liege. Продукцию непосредственно бельгийского производства отличает стилизованная аббревиатура «FN» на обеих пластмассовых щёчках рукоятки.
Пистолеты состояли на вооружении армии и полиции многих стран.
Модель 9-мм пистолета Браунинга образца 1903 г. активно использовалась и в России - ею вооружались сотрудники жандармерии.
Особенность 9-мм «Браунинга» образца 1903 г. заключается в инерционном запирании канала ствола, хотя его патрон по баллистическому импульсу не намного уступает 9-мм патрону пистолета «Парабеллум» образца 1908 г. Длина браунинговского патрона на 1,5 мм меньше парабеллумовского (28 мм против 29,5 мм), но гильза длиннее на 1,3 мм (20,3 мм против 19 мм). По укоренившейся сейчас у нас практике этот патрон обозначается 9x20.
«Браунинг 1903 г. К» и ТТ. Вид справа
Пистолет имеет плавные внешние очертания и закрытое расположение курка, что делает его удобным и для карманного ношения. Курок помещается внутри задней части рамки и вращается на оси, которой служит стержень флажкового предохранителя. Боевая пружина пластинчатая, размещается она в задней стенке рукоятки и состоит из двух ветвей. Длинная ветвь действует на курок через ролик, который установлен на выступе курка, а короткая ветвь упирается в перемычку спусковой тяги. Ударник с пружиной расположены в сверлении кожуха-затвора. В затворе ударник удерживается поперечной шпилькой.
На одной оси с курком установлена колодка с двумя перьями, направляющими извлекаемую из патронника гильзу. Левое перо имеет зуб, служащий отражателем. В выступы обоих перьев снизу упирается очередной патрон. В колодке имеется сквозное сверление для прохода разобщителя. Точно такие же перья и аналогичное расположение отражателя и разобщителя мы видим на съёмной сборке куркового ударного-спускового механизма пистолета ТТ.
Спусковой механизм с разобщителем позволяет вести только одиночный огонь. Спуск выполнен заодно со спусковой тягой, тяга охватывает с обеих сторон магазин и движется в гнезде внутри рамки пистолета.
Задняя перемычка тяги действует на шептало, в этой же части над тягой находится разобщитель, опускающий тягу и выводящий её из зацепления с шепталом при откате затвора.
Предохранение от несанкционированного выстрела осуществляется флажковым предохранителем и автоматическим предохранителем, который освобождает шептало при сжатии рукоятки пистолета ладонью. Предохранителем от преждевременного выстрела служит разобщитель, не позволяющий спусковой тяге воздействовать на шептало до прихода затвора к крайнему переднему положению. Флажковый предохранитель может быть включён поворотом его насечённой головки вверх только при взведённом курке. При спущенном курке предохранитель не может быть повёрнут, что служит сигналом спущенного курка.
С помощью флажкового предохранителя осуществляется неполная разборка пистолета, для чего надо оттянуть кожух-затвор настолько, чтобы зуб предохранителя зашёл в вырез с левой стороны кожуха затвора. После этого ствол можно повернуть на 120 градусов и снять с рамки кожух-затвор со стволом, сдвинув их вперёд.
Магазин коробчатого типа ёмкостью на семь патронов с однорядным их расположением. Относительно небольшое, по современным воззрениям, число патронов в магазине объяснимо стремлением к компактному по высоте оружию. Магазин помещается внутри рукоятки и стопорится защёлкой снизу магазина. По израсходованию последнего патрона подаватель магазина поднимает зуб, расположенного с правой стороны рамки останова затвора. Зуб, заходя в вырез кожуха-затвора, останавливает его в крайнем заднем положении.
Пистолет «Кольт» обр. 1911 г.
Прицел постоянный, состоит из целика и мушки. Находятся они на кожухе-затворе.
Эта компоновка пистолета, отличающаяся массивным кожухом-затвором, прикрывающим ствол по всей его длине, и с возвратной пружиной под стволом, над стволом или вокруг ствола защищены патентом от 1897 г. на имя Джона Мойзеса Браунинга. Расположение съёмного магазина в рукоятке Браунинг заимствовал у Гуго Борхардта. С тех пор подобная схема использовалась многими конструкторами.
При сравнении «Браунинга» 1903 г. с ТТ первое, что бросается в глаза, это их внешнее сходство, но внутри этих образцов немало отличий - совершенно разные механизмы запирания, существенно отличающиеся ударноспусковые механизмы (у «Браунинга» курковый закрытый, у ТТ курковый открытый и съёмный). Казалось бы, в такой ситуации говорить о слепом копировании Токаревым пистолета Браунинга не приходится. Но для подобных предположений всё же основания есть!
Мне удалось обнаружить в оружейном собрании технического кабинета Тульского ЦКИБ СОО очень необычный вариант «Браунинга» 1903 г., отличающийся от классического выведенным наружу курком. Назовём его условно «Браунинг обр. 1903 г. К».
«Браунинг обр. 1903 г. К» может считаться чрезвычайно редким образцом, поскольку ни в отечественной, ни в зарубежной литературе он не описан. В оружейном собрании технического кабинета Тульского ЦКИБ СОО, где он числится под наименованием «Браунинг» 1903 г.» По внешнему виду, габаритным и весовым данным этот пистолет совершенно аналогичен описанному выше образцу под патрон 9x20 мм, но отличается от него устройством ударно-спускового механизма, отсутствием автоматического предохранителя и флажкового предохранительного механизма.
Пистолет «Кольт» обр. 1911 г. при неполной разборке
На кожухе-затворе и рамке пистолета никаких заводских клейм и надписей нет. Клеймение имеется только на казённой части ствола в зоне гильзовыводного окна.
Образец относится к классу оружия с инерционным запиранием канала ствола. Его ствол, возвратный механизм и сменный магазин на семь патронов взаимозаменяемы с вышеописанным пистолетом Браунинга образца 1903 г.
Для неполной разборки этого образца необходимо, отводя кожух-затвор и, пытаясь повернуть ствол, на ощупь найти положение, когда опорные выступы ствола выйдут из зацепления с рамкой пистолета и войдут в вырез кожуха-затвора.
Ударно-спусковой механизм пистолета представляет собой отдельный агрегат в виде колодки, в которой собраны курок с находящейся внутри его боевой пружиной, шептало с пластинчатой пружиной и разобщитель. После отделения кожуха-затвора этот агрегат отделяется от рамки пистолета.
Внешне агрегат и его детали неотличимы от аналогичных пистолетов ТТ.
В тульском городском музее оружия имеется опытный пистолет, изготовленный Ф.В.Токаревым, который можно считать прообразом ТТ и который отличается от пистолета Браунинга только тем, что в нём использован 7,62-мм маузеровский патрон.
Таким образом, вполне определённо можно говорить о том, что изначально предполагалось полностью скопировать ТТ с редкой модификации пистолета Браунинга со съёмным курковым ударно-спусковым механизмом.
Пистолет Ф.В.Токарева обр. 1938 г.
Маузеровский патрон был Токаревым выбран лишь потому, что в конце 1920 г. по решению Арткома Артиллерийского управления РККА у немецкой фирмы DWM (с 1922 г. Berliner Karlsruhe Industriewerke - BKIW) купили лицензию на его производство. Однако этот боеприпас оказался слишком мощным для осуществления инерционного запирания. Для исправления положения Фёдор Васильевич в следующем варианте ТТ применил запирание канала ствола по образу и подобию пистолета «Кольт» образца 1911 г. - качающимся стволом, управляемым серьгой. Отметим, что «Кольт» образца 1911 г. разработан всё тем же Браунингом на заводах Кольта.
Напрашивается вопрос, почему Токарев, весьма изобретательный конструктор, пошёл на явное копирование при разработке такого в принципе простого оружия, как самозарядный пистолет? Всё в том же тульском музее оружия имеются его оригинальные образцы самозарядных винтовок конструктивно гораздо более сложные, чем ТТ. Так, например, его принятая на вооружение в 1938 г. самозарядная винтовка СВТ-38 полностью оригинальна по конструкции. Это же можно сказать и о пистолете Токарева образца 1938 г.
Ответ тут может быть только один. Конструктору просто приказали копировать определённый образец. Видимо, кто-то в советских военных верхах имел дело с «Браунингом» 1903 г. и считал его идеальным пистолетом, который, в силу своей несложной конструкции, можно было бы легко выпускать на наших не очень в то время передовых оружейных заводах. По сути, задачей Токарева было не создание оригинального отечественного пистолета, а перестволение «Браунинга» под патрон отечественного производства 7,62x25. За основу взяли не самую распространённую модель пистолета, а его наиболее простую, хотя и редкую модификацию со съёмным ударно-спусковым механизмом. Но мощный боеприпас всё-таки заставил конструктора изменить в пистолете систему запирания.
Подобный вариант создания ТТ вполне вероятен, поскольку в советской оружейной истории нередки случаи, когда военные и политические руководители вынуждали конструкторов принимать технические решения, продиктованные их собственными пристрастиями.
Например, на том же ТТ Семён Михайлович Будённый настоятельно не рекомендовал Токареву применять автоматический предохранитель, блокирующий спусковой механизм, если пистолет выпущен из руки. И таки добился своего - на ТТ автоматического предохранителя нет!
Конструктор Сергей Гаврилович Симонов мне рассказывал, что Климент Ефремович Ворошилов настоял на замене на его карабине СКС простого и технологичного складного гранёного штыка, оксидированного в чёрный цвет, также складным, но клинковым и блестящим. Якобы пехота, атакующая с сияющими на солнце штыками, будет наводить ужас на противника. Поплевался Сергей Гаврилович, но совместно с техником своего КБ Вольхным Василием Кузмичем штык такой сварганили.
Лицевая и оборотная стороны визитки, подаренной при личном знакомстве автору статьи, Фёдора Васильевича Токарева
От редакции журнала "Оружие"
Обнаружение автором статьи, инженером-оружейником Дмитрием Ширяевым, новой, нигде не описанной модификации пистолета «Браунинг» 1903 г. можно считать небольшой сенсацией. Более того, наличие «Браунинга» со съёмным курковым ударно-спусковым механизмом в техкабинете ЦКИБа подтверждается работающими там сотрудниками. Однако есть основания полагать, что его происхождение не так очевидно, как представляется автору статьи, а значит, и вопрос о копировании Токаревым этого образца не столь уж однозначен. Поэтому редакция журнала обратилась к специалистам-оружейникам и историкам-оружиеведам с просьбой высказать в ближайших номерах нашего издания своё мнение о происхождении таинственного образца и о возможности копирования его Токаревым в ходе разработки пистолета ТТ.
Этот вопрос может показаться странным — действительно, если полистать нашу оружейную литературу, то может возникнуть впечатление, что о и его создателе Фёдоре Васильевиче Токареве мы имеем исчерпывающие сведения. Однако на самом деле всё не так просто, и в истории создания ТТ немало белых пятен.
Досконально изучить творчество Фёдора Васильевича Токарева мне удалось после третьего курса оружейно-пулемётного факультета Тульского механического института. Благодаря рекомендации заместителя декана факультета Маркова, мне и моему соседу по комнате в общежитии Владимиру Жарикову представилась возможность подработать на тульском заводе №536. Мы должны были в заводском музее перечистить все хранившиеся там образцы стрелкового и авиационного пулемётно-пушечного вооружения. На мою долю пришлась коллекция почти всех (включая опытные) токаревских самозарядных винтовок и пистолетов.
Классический вариант пистолета Браунинга обр. 1903 г.
Неполная разборка классического Браунинга обр. 1903 г.
Пистолет ТТ
Приводя в порядок эти образцы, я не мог не заметить, что бывший казачий есаул был прекрасным мастеровым и весьма изобретательным конструктором.
Эти качества Токарева подтверждаются, в частности, и тем, что на закате своей деятельности, работая в московском КБ авиационного и ракетного оружия А.Э.Нудельмана, где Фёдору Васильевичу была предоставлена возможности для продолжения оружейного творчества, он предпочёл заниматься совершенствованием изобретённого им панорамного фотоаппарата ФТ-2. Подвижный объектив этой фотокамеры позволял делать снимки на 35-мм фотоплёнке шириной не36 мм, как обычно, а130 мм!
«Браунинг 1903 г. К» и ТТ. Вид слева
«Браунинг 1903 г. К» и ТТ при неполной разборке
Но вернёмся к пистолету ТТ. Главный вопрос, возникающий по поводу этого оружия: «Что же в этом образце Фёдор Васильевич сделал сам, а что заимствовал?». Правомочность такой постановки становится очевидной после знакомства с 9-мм пистолетами Джона М. Браунинга образца 1903 г. Более того, сам собой напрашивается вывод, что это в чистом виде копия одной из Браунинговских моделей.
Пистолеты Джона Мойзеса Браунинга разработаны на основе его же собственного патента 1897 г. Наиболее типичными считаются следующие образцы пистолетов Браунинга: пистолет образца 1900 г. калибра 7,65 мм, пистолет образца 1903 г. калибра 9 мм и пистолет образца 1906 г. калибра 6,35 мм.
Последний образец не относится к оружию военного типа ввиду его малого калибра. К каждому из этих пистолетов одновременно был разработан и патрон. Одно время популярной была классификация этих моделей и соответствующих им патронов по номерам от одного до трёх. Первым номером обозначался патрон и пистолет калибром 6,35 мм, вторым калибром 7,65 мм и третьим калибром 9 мм.
В больших количествах пистолеты Браунинга производились в Бельгии на заводе «Fabrique Nationale d.Armes de Guerre S.A.» Herstal-Liege. Продукцию непосредственно бельгийского производства отличает стилизованная аббревиатура «FN» на обеих пластмассовых щёчках рукоятки.
Пистолеты состояли на вооружении армии и полиции многих стран. Модель 9-мм пистолета Браунинга образца 1903 г. активно использовалась и в России - ею вооружались сотрудники жандармерии.
Особенность 9-мм «Браунинга» образца1903 г. заключается в инерционном запирании канала ствола, хотя его патрон по баллистическому импульсу не намного уступает 9-мм патрону пистолета «Парабеллум» образца1908 г. Длина браунинговского патрона на1,5 мм короче парабеллумовского (28 мм против29,5 мм), но гильза длиннее на1,3 мм (20,3 мм против19 мм). По укоренившейся сейчас у нас практике этот патрон обозначается 9×20.
«Браунинг 1903 г. К» и ТТ. Вид справа
Пистолет имеет плавные внешние очертания и закрытое расположение курка, что делает его удобным и для карманного ношения. Курок помещается внутри задней части рамки и вращается на оси, которой служит стержень флажкового предохранителя. Боевая пружина пластинчатая, размещается она в задней стенке рукоятки и состоит из двух ветвей. Длинная ветвь действует на курок через ролик, который установлен на выступе курка, а короткая ветвь упирается в перемычку спусковой тяги. Ударник с пружиной расположены в сверлении кожуха-затвора. В затворе ударник удерживается поперечной шпилькой.
На одной оси с курком установлена колодка с двумя перьями, направляющими извлекаемую из патронника гильзу. Левое перо имеет зуб, служащий отражателем. В выступы обоих перьев снизу упирается очередной патрон. В колодке имеется сквозное сверление для прохода разобщителя. Точно такие же перья и аналогичное расположение отражателя и разобщителя мы видим на съёмной сборке куркового ударного-спускового механизма пистолета ТТ.
Спусковой механизм с разобщителем позволяет вести только одиночный огонь. Спуск выполнен заодно со спусковой тягой, тяга охватывает с обеих сторон магазин и движется в гнезде внутри рамки пистолета.
Задняя перемычка тяги действует на шептало, в этой же части над тягой находится разобщитель, опускающий тягу и выводящий её из зацепления с шепталом при откате затвора.
Предохранение от несанкционированного выстрела осуществляется флажковым предохранителем и автоматическим предохранителем, который освобождает шептало при сжатии рукоятки пистолета ладонью. Предохранителем от преждевременного выстрела служит разобщитель, не позволяющий спусковой тяге воздействовать на шептало до прихода затвора к крайнему переднему положению. Флажковый предохранитель может быть включён поворотом его насечённой головки вверх только при взведённом курке. При спущенном курке предохранитель не может быть повёрнут, что служит сигналом спущенного курка.
С помощью флажкового предохранителя осуществляется неполная разборка пистолета, для чего надо оттянуть кожух-затвор настолько, чтобы зуб предохранителя зашёл в вырез с левой стороны кожуха затвора. После этого ствол можно повернуть на 120 градусов и снять с рамки кожух-затвор со стволом, сдвинув их вперёд.
Магазин коробчатого типа ёмкостью на семь патронов с однорядным их расположением. Относительно небольшое, по современным воззрениям, число патронов в магазине объяснимо стремлением к компактному по высоте оружию. Магазин помещается внутри рукоятки и стопорится защёлкой снизу магазина. По израсходованию последнего патрона подаватель магазина поднимает зуб, расположенного с правой стороны рамки останова затвора. Зуб, заходя в вырез кожуха-затвора, останавливает его в крайнем заднем положении.
Пистолет «Кольт» обр. 1911 г.
Прицел постоянный, состоит из целика и мушки. Находятся они на кожухе-затворе.
Эта компановка пистолета, отличающаяся массивным кожухом-затвором, прикрывающим ствол по всей его длине, и с возвратной пружиной под стволом, над стволом или вокруг ствола защищены патентом от 1897 г. на имя Джона Мойзеса Браунинга. Расположение съёмного магазина в рукоятке Браунинг заимствовал у Гуго Борхардта. С тех пор подобная схема использовалась многими конструкторами.
При сравнении «Браунинга» 1903 г. с ТТ первое, что бросается в глаза, это их внешнее сходство, но внутри этих образцов немало отличий - совершенно разные механизмы запирания, существенно отличающиеся ударноспусковые механизмы (у «Браунинга» курковый закрытый, у ТТ курковый открытый и съёмный). Казалось бы, в такой ситуации говорить о слепом копировании Токаревым пистолета Браунинга не приходится. Но для подобных предположений всё же основания есть!
Мне удалось обнаружить в оружейном собрании технического кабинета Тульского ЦКИБ СОО очень необычный вариант «Браунинга» 1903 г., отличающийся от классического выведенным наружу курком. Назовём его условно «Браунинг обр. 1903 г. К».
«Браунинг обр.1903 г. К» может считаться чрезвычайно редким образцом, поскольку ни в отечественной, ни в зарубежной литературе он не описан. В оружейном собрании технического кабинета Тульского ЦКИБ СОО, где он числится под наименованием «Браунинг»1903 г.» По внешнему виду, габаритным и весовым данным этот пистолет совершенно аналогичен описанному выше образцу под патрон 9×20 мм, но отличается от него устройством ударно-спускового механизма, отсутствием автоматического предохранителя и флажкового предохранительного механизма.
Пистолет «Кольт» обр. 1911 г. при неполной разборке
На кожухе-затворе и рамке пистолета никаких заводских клейм и надписей нет. Клеймение имеется только на казённой части ствола в зоне гильзовыводного окна. Образец относится к классу оружия с инерционным запиранием канала ствола. Его ствол, возвратный механизм и сменный магазин на семь патронов взаимозаменяемы с вышеописанным пистолетом Браунинга образца 1903 г.
Для неполной разборки этого образца необходимо, отводя кожух-затвор и, пытаясь повернуть ствол, на ощупь найти положение, когда опорные выступы ствола выйдут из зацепления с рамкой пистолета и войдут в вырез кожуха-затвора.
Ударно-спусковой механизм пистолета представляет собой отдельный агрегат в виде колодки, в которой собраны курок с находящейся внутри его боевой пружиной, шептало с пластинчатой пружиной и разобщитель. После отделения кожуха-затвора этот агрегат отделяется от рамки пистолета.
Внешне агрегат и его детали неотличимы от аналогичных .
В тульском городском музее оружия имеется опытный пистолет, изготовленный Ф.В.Токаревым, который можно считать прообразом ТТ и который отличается от пистолета Браунинга только тем, что в нём использован 7,62-мм маузеровский патрон.
Таким образом, вполне определённо можно говорить о том, что изначально предполагалось полностью скопировать ТТ с редкой модификации пистолета Браунинга со съёмным курковым ударно-спусковым механизмом.
Пистолет Ф.В.Токарева обр. 1938 г.
Маузеровский патрон был Токаревым выбран лишь потому, что в конце 1920 г. по решению Арткома Артиллерийского управления РККА у немецкой фирмы DWM (с 1922 г. Berliner Karlsruhe Industriewerke - BKIW) купили лицензию на его производство. Однако этот боеприпас оказался слишком мощным для осуществления инерционного запирания. Для исправления положения Фёдор Васильевич в следующем варианте ТТ применил запирание канала ствола по образу и подобию пистолета «Кольт» образца 1911 г. - качающимся стволом, управляемым серьгой. Отметим, что «Кольт» образца 1911 г. разработан всё тем же Браунингом на заводах Кольта.
Напрашивается вопрос, почему Токарев, весьма изобретательный конструктор, пошёл на явное копирование при разработке такого в принципе простого оружия, как самозарядный пистолет? Всё в том же тульском музее оружия имеются его оригинальные образцы самозарядных винтовок конструктивно гораздо более сложные, чем ТТ. Так, например, его принятая на вооружение в1938 г. самозарядная винтовка СВТ-38 полностью оригинальна по конструкции. Это же можно сказать и о пистолете Токарева образца1938 г.
Ответ тут может быть только один. Конструктору просто приказали копировать определённый образец. Видимо, кто-то в советских военных верхах имел дело с «Браунингом»1903 г. и считал его идеальным пистолетом, который, в силу своей несложной конструкции, можно было бы легко выпускать на наших не очень в то время передовых оружейных заводах. По сути, задачей Токарева было не создание оригинального отечественного пистолета, а перестволение «Браунинга» под патрон отечественного производства 7,62×25. За основу взяли не самую распространённую модель пистолета, а его наиболее простую, хотя и редкую модификацию со съёмным ударно-спусковым механизмом. Но мощный боеприпас всё-таки заставил конструктора изменить в пистолете систему запирания.
Подобный вариант создания ТТ вполне вероятен, поскольку в советской оружейной истории нередки случаи, когда военные и политические руководители вынуждали конструкторов принимать технические решения, продиктованные их собственными пристрастиями.
Например, на том же ТТ Семён Михайлович Будённый настоятельно не рекомендовал Токареву применять автоматический предохранитель, блокирующий спусковой механизм, если пистолет выпущен из руки. И таки добился своего - на ТТ автоматического предохранителя нет!
Конструктор Сергей Гаврилович Симонов мне рассказывал, что Климент Ефремович Ворошилов настоял на замене на его карабине СКС простого и технологичного складного гранёного штыка, оксидированного в чёрный цвет, также складным, но клинковым и блестящим. Якобы пехота, атакующая с сияющими на солнце штыками, будет наводить ужас на противника. Поплевался Сергей Гаврилович, но совместно с техником своего КБ Вольхным Василием Кузмичем штык такой сварганили.
Лицевая и оборотная стороны визитки, подаренной при личном знакомстве автору статьи, Фёдора Васильевича Токарева 1903 г.
От редакции журнала «Оружие»
Обнаружение автором статьи, инженером-оружейником Дмитрием Ширяевым, новой, нигде не описанной модификации пистолета «Браунинг»1903 г. можно считать небольшой сенсацией. Более того, наличие «Браунинга» со съёмным курковым ударно-спусковым механизмом в техкабинете ЦКИБа подтверждается работающими там сотрудниками. Однако есть основания полагать, что его происхождение не так очевидно, как представляется автору статьи, а значит, и вопрос о копировании Токаревым этого образца не столь уж однозначен.
Поэтому редакция журнала обратилась к специалистам-оружейникам и историкам-оружиеведам с просьбой высказать в ближайших номерах нашего издания своё мнение о происхождении таинственного образца и о возможности копирования его Токаревым в ходе разработки пистолета ТТ.
