Создателем пистолета ТТ-Тульский Токарев стал выдающийся инженер стрелкового вооружения Федр Васильевич Токарев (1871-1968), который создал во время ВОВ самозарядную винтовку СВТ-40 для Красной Армии.

Причинной появления пистолета ТТ стал морально и технически устаревший пистолет Нагано образца 1895 года, который стоял на вооружении милиции и военных. В 1920-ых годах был очень популярен немецкий пистолет Маузер С-96, который закупали для Советской Армии, где он получил много положительных отзывов. 12 февраля 1931 года «Реввоенсовет» после испытаний нескольких пистолетов решил остановить свой выбор на пистолете ТТ-30 (первый индекс пистолета) и решил о заказе первой пробной партии из 1000 пистолетов. Благодаря первой партии в пистолете выявились недостатки, которые в самые короткие сроки были исправлены, что позволила выпускать полноценный пистолет ТТ под индексом ТТ-33 . Основой для пистолета стал американский пистолет «Кольт» M1911, но частично упрощен (спусковая группа была объединена в один модуль). Принцип перезарядки пистолета стал откат затвора, который передается гильзой при выстреле. Пистолет имеет постановку на затворную задержку. Если в магазине закончились патроны, та затворная рама становиться на затворную задержку, что дает стрелку понять о пустом пистолет и при смене магазина не надо передергивать затвор. Особенностью пистолета стало постановка на предохранитель с помощи курка, что потом стало его недостатком, так как износ деталей пистолета смог случайно снимать с предохранителя и произвести случайный выстрел, в результате было дано предписание во время эксплуатации пистолета не иметь патрона в патроннике. Для пистолета своего класса имелись не плохие технические характеристики, которые позволяли прицеливаться патроном 7,62х25 до 50 метров и укладывать патроны на таком расстояние разбросом в 15 см, а его себестоимость была привлекательной при качественном производстве. Так же на экспорт производился 9-мм ТТ под патрон 9х19 Para.

Знаменитый пистолет ТТ выпускался с 1930 года по 1951 году, только в Советском Союзе было выпущено 1,7 млн штук, так же ТТ производится и сейчас во многих странах мира по лицензии. стал основным пистолетом для военных и внутренних дел до 1970-ых годов, даже сейчас он состоит на вооружении ВОХРа и имеется в больших количествах на военных складах на консервации. До 1941 было выпущено 600 тысяч пистолетов и к 1945 году пистолет ТТ полностью вытеснил револьвер Нагано. Трофейный пистолет во время войны положительно оценили немцы, который имел индекс «Pistole-615» в немецкой армии. На смену пистолету ТТ в России пришел пистолет Макарова , но это уже другая история. Вторым кратким рождением пистолета ТТ стали «лихие 90-ые года», когда он стал часто фигурировать в криминальных сводках, который сразу «скидывали» после преступления, часто стали для этого пистолет ТТ с глушителем.

Недостатком пистолета ТТ с глушителем стал быстрой износ запчастей и большая весовая нагрузка на ствол, что могло привести к заклиниванию пистолета или нехватки силы отката затвора при нехватке силы пороховых газов, которые поглощал глушитель.

Пистолет ТТ-33 (Тульский Токарев) производился в следующих странах:

КНР под индексом Type-51, Type-54 с флажковым предохранителем, Type-213 под патрон 9х19 на 8 патронов, Type-213A под патрон 9х19 на 14 патронов, Type-213Bс неавтоматическим предохранителем;
Венгрия полд индексом ТТ-58 и Tokarev 48M;
Вьетнам в кустарных условия;
Египет под индексом Tokagypt-58 под патрон 9х19;
КНДР Type-68/M68;
Польша PW wz.33;
Румыния Cugir Tokarov;
Югославия M54, M57, M70A под патрон 9x19, M88, Z-10 под 10-мм патрон;
Ирак;
Пакистан.

Так же выпускались спортивные модификации Р-3 под патрон 5,6-мм, который полностью копировал обычный ТТ, и Р-4 с удлиненным стволом.

Не собирается уходить в историю, так как на его базе производят пневматические пистолеты, травматические, сигнальные, а во многих странах он до сих пор на вооружении.

Пистолет оказался надежным и простым, что по праву достойное место в оружейной истории ни только России, но и других стран Мира.

Технические характеристики пистолета ТТ

Количество выстрелов	8 в магазине
Диаметр ствола	7,62х25 мм
Боевая скорострельность	нет данных
Прицельная дальность	50 метров
Максимальна дальность стрельбы	900-1000 метров
Начальная скорость вылета	420-450 м/с
Автоматика	отдача свободного затвора
Вес	0,85 кг пустой / 0,94 с патронами
Размеры	127х24х48 мм

Понятие "современное", в отношении короткоствольного оружия, достаточно относительно, так как основные конструктивные решения, используемые в пистолетах и револьверах, появились на свет более 100 лет тому назад, и все, что сделано за это время, не более чем косметические усовершенствования классических схем. От такого оружия требуется высокая плотность огня в короткий промежуток времени и возможность повышенной маневренности. Поэтому неудивительно, что наряду с современными и суперсовременными образцами на практике до сих пор используются модели, разработанные в начале XX века.

Таким пример и является пистолет ТТ (Тульский, Токарева) образца 1930 года, заслуживший в войсках славу надежного и простого в обращении оружия. Пистолет ТТ, конечно, уже давно официально не состоит на вооружении, но это не значит, что его нельзя использовать, тем более что в криминальной среде такое оружие в большом ходу. Поэтому это оружие вполне подходит для некоторых специальных операций (это не домыслы, а реальные факты). У него даже есть два достоинства - это плоские габариты, допускающие скрытое ношение довольно мощного оружия и высокая пробивная способность пули, особенно со стальным сердечником, перед которой бессильны большинство мягких бронежилетов скрытого ношения.

Конструкция не лишена оригинальности: удобное расположение спускового механизма в отдельном блоке, боевая пружина, расположенная в курке. Все остальное - отсутствие самовзвода и предохранителя, малая емкость магазина, некоторая ненадежность конструкции - можно смело отнести к минусам ТТ, но эти выводы делаются исходя из современных требований. Из-за мощного патрона в пистолете применена система автоматики с коротким ходом ствола. Из-за ряда недостатков пистолет фактически должен был бы снят с вооружения, так как проиграл конкурс пистолету Воеводина, но этому помешало начало войны, на которой ТТ и завоевал свою славу, не меркнущую до сих пор.

Многие могут сказать, что причина этой славы - отсутствие реальной информации о зарубежных образцах, невозможность их сравнения и советская пропаганда того, что отечественное оружие - самое лучшее в мире, но это совсем не так. Чего бы стоил, к примеру, американский пулемёт М-60, если бы его не раскрутили во время войны во Вьетнаме? Сами американцы, которые очень любят давать названия любому оружию, назвали его "Свинья".

Сейчас пистолет ТТ имеет всемирную славу. Можно не сомневаться, что если бы он не был хорошим оружием, то не стоял бы до сих пор на вооружении многих стран мира и не занимал бы достойного места, рядом с автоматом Калашникова и пистолетом Стечкина в большой семье лучшего стрелкового оружия СССР и России.

Мне как большому поклоннику советского и российского оружия, хочется сказать несколько слов, по поводу попыток принизить характеристики и возможности нашего оружия и возвысить американские и европейские образцы вооружений.

Такие попытки имеют место даже там, где преимущества нашего оружия неоспоримы, например, в военном авиастроении. Побывав на МАКС-2003, я с удивлением обнаружил, что во время показательного полёта F-15 характеристики и возможности этого самолёта комментировал один человек, а полёты наших лётчиков - другой. Помню, как F-15 сразу со взлёта взмыл в небо, на большой скорости поносился перед публикой, закладывая виражи, которые сделали бы честь истребителю 3-го поколения, но никак не 4-го, к которому принято относить F-15 и так же невыразительно приземлился. Скажем прямо, что МиГ-29 тоже так может, и уж конечно Су-27, но это уже устаревшие самолёты. После полёта Су-30МКИ с изменяемым вектором тяги всё встало на свои места: когда самолёт делает петлю Нестерова на одном месте за 1,5-2 секунды или проходит мимо Вас на минимальной скорости 70 км/ч, выполняет колокол или зависает в воздухе, как вертолёт, сохраняя горизонтальное положение, да ещё в таком положении крутится на месте, Вы понимаете, что значит ВЫСШИЙ ПИЛОТАЖ. И в этом случае, любые попытки представить F-15, как чудо техники, будут несостоятельны.

Ещё один пример попытки раскрутить американское "чудо техники" - F-22 "Раптор". Наверное, многие помнят, как у нас показывали в новостях материалы о новом сверхскрытном истребителе ВВС США. Все ракеты у него расположены в фюзеляже, что, по словам американских инженеров, повышает его незаметность. Однако, всё бы хорошо: и малые размеры, и незаметность радарами (от наших ЗРК ещё никто не убегал, примером может служить С-75 ПВО Югославии и F-117 ВВС США, не говоря уже об С-300 и С-400), и ракеты не на внешних подвесках, но ракет то всего две, да и то класса "воздух - воздух". А такое вооружение - слабый аргумент для штатных истребителей даже Европы, не говоря уже о России (12 точек подвеса на Су-27). Да и стоимость одного F-22 зашкаливает за $200 млн. Даже в названии американцы просчитались. Действительно, с таким вооружением ему только ловить комаров, да давить тараканов ("Раптор". Проверено, насекомых нет).

Теперь мы видим, что если даже в военном авиастроении делаются такие попытки, то что говорить о стрелковом оружии, которое не так доступно обычному человеку, как анонс новостей или посещение авиасалона, где воочию можно увидеть наше оружие в действии. Оценивать можно только в сравнении, но вряд ли на какой-нибудь выставке стрелкового оружия, каждому посетителю дадут вдоволь пострелять из всех видов пистолетов, автоматов, пулемётов, не говоря уже о гранатомётах и ПЗРК.

Я не сторонник безоговорочного обожествления нашего оружия, но не могу терпеть, когда какой-то писака, в угоду и за вознаграждение или просто из предвзятости, старается втоптать в грязь то, чем гордились бы все граждане той страны, в которой было бы произведено такое оружие, как производилось и производится в нашей России. К сожалению, некоторые из нас ценят наше оружие, когда в его применении настаёт необходимость. Жалко смотреть на тех солдат, которые при ознакомлении с иностранными образцами оружия откладывают в сторону свой АК и с вожделением берут в руки М-16, только потому, что АК стоит 3000 рублей, а М-16 - 30000. Вдвойне обидно, когда узнаёшь, что во Вьетнаме американские солдаты выбрасывали свои М-16 и вооружались АК-47, захваченными у вьетнамцев.

Дело в том, что некоторые строки этой статьи (устройство, описание механизма) взяты мною из одной книги, которую я называть не буду из-за нежелания создавать антирекламу. Но остальное содержание статьи этой книги - это умаление достоинств нашего ТТ и восхваление американского Кольта. Это и заставило меня написать несколько абзацев. А теперь, если Вы хотите побольше узнать о пистолете ТТ, воспользуйтесь ссылками, расположенными ниже. Приятного чтения.

Тактико-технические характеристики
Год выпуска 1930
Калибр, мм 7,62
Длина, мм 195
Длина ствола, мм 116
Высота, мм 130
Масса без патронов, кг 0,85
Вес со снаряженным магазином, кг 0,94
Ёмкость магазина, патронов 8
Скорость полёта пули, м/с 420
Скоростерельность, выстр/мин 30
Прицельная дальность, м 50

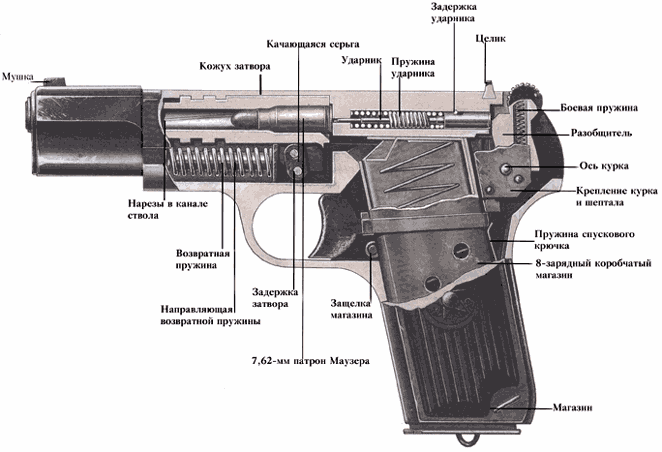

Конструкция пистолета Токарева ТТ

Пистолет ТТ в годы Великой Отечественной войны являлся основным личным оружием офицеров и генералов Советской Армии и был предназначен для ведения ближнего боя на дистанциях до пятидесяти метров.

Пистолет представляет собой самозарядное короткоствольное оружие, в котором подача и досылание патрона в патронник, запирание и отпирание канала ствола, извлечение из патронника и выброс стреляной гильзы осуществляются автоматически. Действие автоматики основано на известном принципе Браунинга, при котором инерционная масса отката образуется затвором, сцепленным со стволом при коротком его ходе. Стрельба из пистолета ведётся одиночными выстрелами. Питание патронами осуществляется из плоского коробчатого магазина, размещённого в рукоятке пистолета. Среди отечественных и зарубежных пистолетов ТТ отличается высокими пробивной способностью и убойной силой. Эти качества обеспечиваются за счёт мощного патрона и достаточно большой длины ствола.

Пистолет состоит из следующих частей и механизмов:

Рамка служит для соединения всех частей пистолета. Она состоит из собственно рамки и колодки ударно-спускового механизма. На рукоятке специальными закрепляющими деталями к планкам крепятся левая и правая щёчки. Между рукояткой и спуском крепится защёлка магазина, которая одновременно является ограничителем хода спускового крючка назад.

Подвижную часть пистолета составляют ствол с серьгой, затвор с направляющей втулкой и возвратной пружиной.

Ствол имеет прилив, в вырезе которого на оси помещается серьга ствола. В собранном состоянии в нижнее отверстие серьги вставляется стержень затворной задержки. В средней части ствола имеются два полукольцевых выреза для соединения с выступами затвора при запирании канала ствола. При откате ствол упирается в дно паза рамки, и по нему начинает скользить направляющая втулка с затвором.

Затвор - сухарный механизм для крепления направляющей втулки с отверстиями для ствола (вверху) и для наконечника возвратной пружины (внизу). В затворе монтируются ударник и выбрасыватель, которые крепятся штифтами. Затвор движется на рамке по её продольным выступам. Движение затвора назад ограничивается основанием направляющего стержня возвратной пружины. При накате движение затвора и ствола вперёд ограничивается упором серьги в стенку выреза прилива ствола, а удар при этом воспринимается стержнем затворной задержки.

Ударно-спусковой механизм состоит из спускового крючка, курка с пружиной, шептала с пружиной, оси и разобщителя. Разобщитель, дополнительно, выполняет роль предохранителя от выстрелов при неполностью запертом затворе, поскольку разъединяет сцепление тяги спуска с шепталом при неправильном положении затвора.

Прицельные приспособления, предназначеные для ведения прицельной стрельбы, состоят из мушки и целика. Крепление целика осуществляется в пазу затвора кернением. Пистолет пристреливается на двадцать пять метров.

Магазин служит для размещения восьми патронов. Состоит из коробки, подавателя с пружиной, крышки и вкладыша. На магазине имеются отверстия для указания количества патронов. Он вставляется в рукоятку и фиксируется там защёлкой, входящей в вырез на его правой стенке.

Затворная задержка удерживает затвор в заднем положении, размещается с левой стороны рамки. Стержень проходит через нижнее отверстие серьги ствола и фиксируется с противоположной стороны вилкообразной пружиной. После израсходования патронов подаватель своим зацепом надавливает на зуб затворной задержки, которая, поворачиваясь, останавливает затвор в заднем положении. Для возврата затвора вперёд необходимо либо нажать на гребень лопасти затворной задержки, либо отделить магазин и отвести затвор назад и отпустить.

Патроны, применяемые для ТТ

Патрон к пистолету ТТ имеет обозначение "7,62х25 мм". Это - общепринятое в Европе обозначение. Первая цифра определяет калибр, вторая - длину гильзы в миллиметрах. Необходимо отметить, что эти параметры не следует понимать буквально, поскольку на самом деле диаметр пули по нарезам больше, чем калибр, и составляет 7,85 мм, а длина гильзы может быть в пределах от 24,7 до 25,1 мм. Тем не менее это обозначение вполне конкретно характеризует патрон. В оружейной литературе могут встречаться и другие наименования этого патрона: .30 "маузер"; 7,62 мм "Токарев"; 7,62 мм "ток" и 7,63 мм "маузер".

Патрон для ТТ имеет ряд отличий от своего "прародителя": требование максимальной унификации - основного принципа советской военной промышленности - привело к доработке оригинального маузеровского патрона. Вместо маузеровского калибра 7,63 мм был принят русский - 7,62 мм, капсюль был заменён на револьверный, а для надёжного извлечения гильзы при стрельбе из автоматического оружия была увеличена проточка на гильзе для зацепа выбрасывателя.

Обычный патрон при стрельбе из ТТ обеспечивает начальную скорость полёта пули около 420 метров в секунду. Это является наибольшей скоростью при стрельбе обычными боеприпасами из пистолетов и револьверов. Такая высокая скорость даёт ряд преимуществ: прежде всего, траектория полёта пули настильна, что облегчает прицеливание при стрельбе на большие дистанции. Во-вторых, высокая скорость пули обеспечивает надёжную пробиваемость бронежилетов и касок.

Довоенные патроны имели гильзу, изготовленную из латуни, и пули со свинцовым сердечником, покрытым плакированной сталью. После 1951 года свинцовый сердечник пули был заменён на стальной, а для сохранения требуемой массы её длина была увеличена до 16,5 мм.

Останавливающее и пробивное действие ТТ

Гуманный принцип использования любого оружия - быстро и надёжно остановить противника, лишить его возможности продолжать агрессивные действия. Это качество оружия характеризуется, как принято говорить среди специалистов, "останавливающим действием пули", то есть величиной, определяющей временной интервал от момента попадания пули в организм до наступления шока и потери раненым способности оказывать сопротивление. Надёжной методики оценки останавливающего действия ещё никто не смог предложить, тем не менее, существуют методы, позволяющие с той или иной степенью точности определить пригодность патрона для решения этой задачи.

Останавливающее действие пули зависит не только от её калибра, скорости полёта и массы, но и от того, в какое место на теле человека она попала. Только при попадании в позвоночник или мозг обеспечивается стопроцентная вероятность мгновенного выхода жертвы из строя. Помимо этого, останавливающее действие напрямую зависит от глубины раневого канала, который, в свою очередь, зависит от величины удельной энергии и конструкции пули. Понятие "удельной энергии пули" широко используется в раневой баллистике. Она равна кинетической энергии пули, отнесённой к площади её поперечного сечения.

В 1935 году американский оружейный эксперт генерал Ю. Хатчер предложил формулу для расчёта относительного останавливающего действия (ООД) пули, которая широко используется и сегодня. Она учитывает конструкцию пули, её скорость и массу. Согласно этой формуле, пуля ТТ имеет ООД, равное 171. Для сравнения: величина ООД пуль патронов 9x19 мм и 11,43 мм равна 270 и 640 соответственно.

Методика расчёта останавливающего действия, предложенная французским учёным Жоссераном, учитывает только площадь пули и её кинетическую энергию. Их произведение даёт величину останавливающего действия. Считается, что показатель, равный 15, уже обеспечивает вывод противника из строя. Для пули ТТ эта цифра составляет 25, для пуль патрона 9х19мм и 11,43 мм - 32,7 и 44,1 соответственно.

В СССР существовал двоякий подход к этому вопросу: расчёт делался либо по минимально необходимой кинетической энергии (80 Дж), либо по минимально требуемой удельной энергии (1,5 Дж/мм2). Исходя из этого, калибр 5,6 мм (.22 "лонг райфл") уже оказывается более чем достаточным для использования подобного патрона в целях самообороны. Однако оба метода предполагали вовсе не быстрое лишение противника возможности сопротивления, а только нанесение ему ущерба, что рано или поздно не даст ему возможности продолжать схватку. Действительно, если противник находится от вас на расстоянии нескольких сотен метров, то вам безразлично, сколь долго он ещё будет активно действовать - пару секунд или несколько минут, всё равно он вряд ли сумеет ответить более точным выстрелом после ранения. Но если до противника - десять метров, а в руке у него - наведённый на вас пистолет или автомат, то каждое мгновение может оказаться для вас последним. Более того, величина удельной энергии является определяющей только для пробивной способности пули, но никак не для останавливающего действия. Для того же пистолета калибра 5,6 мм эта величина выше, чем для пистолета калибра 11,43 мм, имеющего дульную кинетическую энергию в пять - шесть раз большее.

В настоящее время за рубежом принято считать, что минимально необходимая глубина проникновения пули в ткани организма должна составлять не менее 35 сантиметров при максимально возможном диаметре раневого канала. Этому требованию пуля ТТ удовлетворяет полностью. Она внедряется в материал, моделирующий на испытаниях мягкие человеческие ткани, на 60-70 сантиметров. Однако второму условию, а именно возможности нанесения раневого канала максимального диаметра, цельнооболочечная пуля калибра 7,62мм не удовлетворяет.

Наиболее подходящим патроном, обладающим высоким останавливающим действием и используемым в целях самообороны, может стать боеприпас американской фирмы "Магсейф". Он обеспечивает глубокое проникновение в ткани и даёт впечатляющий разлёт поражающих элементов. Пуля представляет собой лёгкий контейнер с сотней дробинок, заключённых в тефлоновую оболочку, и разгоняющийся при выстреле до скорости 570-600 метров в секунду. Патрон достаточно дорогой - три доллара США, но за хорошее качество и надёжность во всём мире принято, соответственно, и платить. Недостаток останавливающего действия пули преодолим при использовании боеприпасов ручного снаряжения. Американская фирма "Old Western Scrounger" предлагает полуоболочечные пули калибра 7,62 мм для патрона 7,63мм "маузер" - аналога советского боеприпаса, которые, по своему действию, приближаются к пулям патрона 9x19 мм.

Можно не сомневаться, что появление на рынке оружия под патрон 7,62х25мм подтолкнёт производителей боеприпасов к тому, чтобы освоить выпуск патронов с пулями экспансивного действия. Патроны с такими пулями могут поставить пистолет ТТ на один уровень с лучшими мировыми "мэнстопперами" (так в США принято обозначать мощные пистолетные и револьверные калибры. Буквально переводится как "человекоостанавливатель"). Но лучше бы этого не происходило, поскольку патрон ТТ с его высокой энергией и экспансивной пулей станет крайне опасным.

Малый калибр пули и её высокая начальная скорость предопределяют высокое пробивное действие: она может пробить солдатскую каску навылет, слой воды толщиной более 120 сантиметров, войти в песок на 35 сантиметров, пробить 15 сантиметровый сосновый брус и поразить навылет большого медведя.

Высокоскоростной патрон "Токарева" всегда представлял собой серьёзную угрозу для полицейских многих стран мира. Полицейские Королевской полиции Гонконга надевают перед выходом на дежурство усиленные бронежилеты третьего класса А+, поскольку часто сталкиваются с преступниками, вооружёнными пистолетами ТТ китайского производства. Подобные бронежилеты многие так и называют: "токаревский жилет". Пуля пистолета калибра 10 мм "авто", дульная энергия которой составляет около 866 Дж (выше аналогичного показателя пистолета Токарева в 1,7 раза), пробивает только половину бронежилетов второго класса - "штатного" жилета в полиции США, тогда как "тэтэшная" пуля пробивает его насквозь. Секрет такой высокой пробивающей способности заключается в том, что удельная нагрузка (показатель, характеризующий количество кинетической энергии на площадь пули) у "тэтэшного" патрона калибра 7,62 мм почти в два раза превышает аналогичный показатель более мощных пистолетных патронов, но имеющих калибр 9-10 мм.

Эту особенность патрона ТТ американские стрелки научились использовать на охоте, стреляя из пистолета Токарева по животным, имеющим толстую кожу. Эта пуля делает аккуратное отверстие с минимальным поражением тканей, а не готовый бифштекс, как большинство современных боеприпасов класса "магнум".

Пистолет ТТ образца 1933 года – первый советский самозарядный армейский пистолет. Его разработал талантливый конструктор-оружейник Фёдор Васильевич Токарев в 1930 году. Боевой пистолет ТТ был создан в результате испытаний, проводимых в 1920-х годах с целью разработки современного полуавтоматического оружия на смену устаревшему Нагану. В то время пользовался популярностью знаменитый пистолет Маузер. Это оружие закупалось в больших количествах, а в войсках по достоинству оценили его мощный патрон калибра 7,63 мм. Именно под этот боеприпас и решили создавать новое оружие.

История пистолета ТТ

Тульский пистолет Токарева (ТТ) создавался в рамках конкурса на новый пистолет 1929 года. Анализ вооружения Красной Армии показывал, что ее стрелковое оружие морально устарело. Поэтому было решено, в том числе, рассмотреть новые варианты пистолетов. Специально для этого на конкурс были представлены чертежи и эскизы разных конструкторов. Был произведен тщательный сравнительный анализ различных систем, патронов и эскизов. В итоге лучшими признали разработку Ф. В. Токарева, но в качестве штатного патрона для пистолета ТТ рекомендовали использовать патрон Маузера, имеющий размеры 7,62×25 мм. В результате конструкцию токаревского пистолета пришлось переделывать и дорабатывать.

Требования комиссии:

оружие должно иметь повышенную точность стрельбы;
пистолет Токарева ТТ должен быть безопасным в обращении;
устройство должно иметь облегченное усилие спуска.

Недостатки были устранены за несколько месяцев. Конструктор изготовил макет пистолета ТТ, а также его опытный образец. В декабре 1930 года было решено провести дополнительные испытания, в ходе которых ТТ продемонстрировал себя с лучшей стороны. Это был лучший боевой вариант из всех представленных на конкурс образцов. Новый боевой пистолет был принят на вооружение Армии, где и приобрел свое легендарное неофициальное название «ТТ» («Тульский Токарев»).

Однако у пистолета в то время еще оставались отдельные конструктивные и технологические недостатки:

устройство предохранительного взвода курка допускало непроизвольные выстрелы;
размеры и устройство магазина были такими, что иногда обойма вываливалась в самый неподходящий момент;
обойма не была доработана — патроны перекашивало, а пистолет заклинивало;
мощный патрон, больше подходящий для пистолетов-пулеметов, быстро изнашивал затвор «ТТ»;
ствол пистолета не помещался в стрелковую амбразуру – оружие не могло стрелять из танка;
пистолет имел малую надежность и невысокий ресурс – всего 200–300 выстрелов.

В течение трех лет выявленные недостатки устранялись. В 1933 году после различных модернизаций в войска поступило новое оружие — «ТТ» образца 1933 года. Именно этот боевой пистолет прошел Великую Отечественную Войну , в которой выявился его главный недостаток — недостаточно крупный калибр. Пуля 7,62 не имела такого останавливающего действия, которым обладала немецкая пистолетная пуля 9 мм. К тому же была выявлена чувствительность конструкции оружия к загрязнению, механическим повреждениям и низким температурам.

Особенности конструкции

Пистолет ТТ имеет простую конструкцию, что обеспечивает невысокую себестоимость производства, а также легкость в обслуживании – простая сборка и разборка.
Нетипичный для пистолетов довольно мощный патрон обеспечивает дульную энергию порядка 500 Дж и очень высокую проникающую способность.
У пистолета нет предохранителя как отдельной детали, поэтому его функции обеспечивает предохранительный взвод курка.
Ствол обеспечивает хорошую точность стрельбы и короткий легкий спуск, опытный стрелок может поразить небольшую цель на расстоянии свыше 50 метров. Форма ТТ — плоская и компактная, что довольно удобно для скрытого ношения.
Ударный механизм сделан единым блоком, что позволило упростить заводскую сборку.

Технические характеристики ТТ образца 1933 г:

Калибр — 7,62 мм
Начальная скорость пули — 420 м/с
Пистолет + магазин без патронов весил 0,845 кг.
Пистолет + магазин с патронами весил 0,940 кг.
Общая длина — 195 мм
Длина ствола — 116 мм
Емкость магазина — 8 патронов
Скорострельность составляла 8 выстрелов за 10–15 секунд.

Пневматическое оружие

Сегодня выпускается несколько вариантов пневматических пистолетов калибра 4,5 мм:

Gletcher TT.
Gletcher TT NBB.
ТТП «Собр».
Crosman C-TT.

Пневматический пистолет Глетчер TT — это реплика пистолета «Тульский Токарев». Пневматический глетчер оснащен системой Blowback, что дает возможность движения затворной рамы назад при выстреле и создания высокой реалистичности при стрельбе, так как появляется визуальное сходство с выстрелом боевого пистолета. Глетчер имеет габаритные характеристики, идентичные оригиналу, ведет стрельбу с предварительным взведением курка.

Глетчер имеет следующие характеристики:

Калибр — 4,5 мм.
Скорость полета пули — 110 м/с.
Емкость магазина — 18 выстрелов.
Источник энергии — СО2 12гр.
Тип пуль – шарики калибра 4,5 мм.
Мощность — менее 3.0 Дж.

Gletcher TT Blow back внешне полностью копирует боевой пистолет ТТ. Лишь отверстия под саморезы с правой стороны несколько портят вид.

Страйкбольное оружие

Производитель страйкбольного оружия компания SRC сравнительно недавно появилась на рынке, однако уже успела завоевать уважение приверженцев данной игры, особенно ее версия пистолета SRC ТТ-33, имитирующая отдачу при выстреле. Высокое качество тайваньского оружия SRC послужило главной причиной популярности данного производителя во всем мире.

SRC ТТ-33 имеет следующие характеристики:

Тип привода – газ.
Длина ствола — 91 мм.
Материал модели – металл.
Общая длина — 195 мм.
Начальная скорость выстрела — 90-100 м/с.
Вес пистолета — 611 г.
Емкость магазина – 11 шариков.

Рассматривая технические характеристики пистолета ТТ стоит отметить, что вес составляет 910 г, в свою очередь, длина равна 116 мм.

Обойма рассчитана на 8 пуль, а длину прицельной линии можно рассматривать в рамках 156 мм. 50 м — дальность прицела. Пристрелка данного пистолета осуществляется на расстоянии 25 м.

Скорость пули равна 420 м/с. В структуре механизма можно выделить 45 основных деталей. Пистолет функционирует, используя энергию отдачи с короткоствольным ходом.

Функция запирания осуществляется путем соединения выступов кожуха-затвора с определенными фигурами на стволе. Далее сдвижная серьга снижает ствол до уровня казенной части, исходя из этого, ствол и затвор отделяются. В ТТ все детали ударного механизма объединены в одну общую колодку.

Примечание эксперта: для того, чтобы неполно разобрать пистолет не нужны никакие инструменты, так как разбирается он очень легко.

История создания

В эпоху становления Красной Армии в начале 20-х годов возникла проблема реконструкции вооружения в целом и частного оружия, применяемого в ближнем бою.

Советским разработчика предстояло разработать такой пистолет, который подошел бы для стрельбы пулями калибра 7,63 мм от Маузэра образца 1897 года.

В проведенном правительством конкурсе участвовали такие конструктора как Токарев, Коровин и Прилюцкий.

Победу одержал Токарев с большим отрывом от своих подопечных. Так как первое производство ТТ было запущено в Туле, поэтому он получил название Тульский Токарев.

Обратите внимание: предохранитель в ТТ отсутствует как отдельный элемент корпуса, предохранение пистолета осуществляется путем постановки курка на предохранение.

Согласно техническим характеристикам он не давал фору военным пистолетам тех времен, а даже превосходил их по ряду характерных черт.

К примеру, можно рассмотреть западные стандарты стрельбы на расстоянии 50 м при котором максимальное рассеивание допускается 35.5 см, хоть и при стрельбе из ТТ расстояние рассеивания равняется 15 см.

Наряду с пистолетом использовались и 7.62 мм патроны типа «П» (7.62х25 мм.), которые изготовлены на базе известного мощного патрона 7.63 мм Маузер. Однако позднее были внедрены различные патроны, например с бронебойными и трассирующими пулями.

Недостатки

Пистолет ТТ очень легок в обслуживании и у него достаточно низкая себестоимость. Такого эффекта конструктор Токарев добился за счет очень простой конструкции оружия.

В силу существенной кинетической силы пули (чуть менее 500 Дж) у этого пистолета очень высокая пробивная сила, а также достаточно эффективная меткость для данного типа оружия.

Однако, в течение эксплуатации выявились и некоторые недостатки. Серьёзным недостатком было отсутствие обыкновенного предохранителя. Было зафиксировано множество несчастных случаев, которые происходили по причине отсутствия предохранителя.

Во время падения оружия с патроном в магазине происходил выстрел. В архиве даже был отдельный раздел с несчастными случаями, дабы отличить их от реальных преступлений, фальсифицированных под несчастный случай.

Также очень важным недостатком является недостаточно крепкая фиксированность магазина, что приводит стрелка в обезоруженное состояние во время боевых действий.

Еще в 1931-32 гг. были изготовлены несколько тысяч экземпляров, которые испытывались в полевых испытаниях, которые выявили некоторые недостатки, одним из которых как раз было выпадение обоймы во время использование.

Конструктор Токарев провел некоторую реконструкцию оружия и в 1933 году представил обновленный ТТ-33, в котором была решена проблема с выпадением магазина.

Уже в 1934 году данная модель была принята на вооружение. Включая период Великой Отечественной Войны ТТ изготавливался одновременно с .

Спустя недолгое время ТТ целиком ликвидировал с выпуска Наган. Следует отметить, что 22 июня 1941 гг. отмечалось примерно 600 тысяч ТТ-33 на вооружении Красной армии. Однако в течении войны изготовление еще больше возросло.

Аналоги

Обычно при производстве приличной, качественной вещи, производитель обвиняется в плагиате. Что и произошло с пистолетом Токарева. Часто ТТ, еще с давних времен, сравнивают с пистолетом

Браунинг, который выпускался в 1903 гг. А в Соединенных Штатах ТТ часто называют Браунинг-Токарев.

Может быть, люди не зря так говорят и Токарев основывался в своей разработке на данный бельгийский пистолет, ведь если сравнить ТТ и Браунинг, то они мало чем отличаются.

Конечно же Токарев доработал и сделал оружие на класс выше. Хотелось бы добавить, что прототип Браунинг, который выбрал Токарев, производился уже 37 лет и был одним из самых популярных пистолетов в России и не только. В России Браунинг использовался для вооружения жандармского корпуса.

Смотрите подробное видео о ТТ и его технических характеристиках:

Город Тула славится на весь мир не только своими вкусными пряниками и самоварами, но и известен благодаря оружейному заводу, который производит легендарные винтовки, пистолеты и револьверы. Именно об одном таком легендарном огнестрельном оружии и пойдет речь в данной статье. В фокусе пистолет ТТ - технические характеристики, устройство и принцип действия, модернизация и всевозможные модификации.

Историческая справка

Разработка пистолета началась в 1929 году оружейным конструктором Токаревым на тульском заводе. Отсюда и название ТТ - Тульский Токарева. Инициировал разработку новых пистолетов тендер, запущенный на просторах России, целью которого была замена иностранного оружия в армии на отечественное и удешевление производства. Наряду с пистолетом Токарева было оружие Прилуцкого, Коровина, Макарова и многих других довольно известных конструкторов. Но в 1930 году успех пришел именно в конструкторское бюро, возглавляемое Федором Васильевичем Токаревым.

Проведенные испытания пистолета ТТ на полигоне показали великолепную убойную силу, высокую дальность стрельбы и неплохую кучность. Оружие не дало ни одного сбоя либо осечки при быстрой стрельбе после погружения в воду и песок. Огрехи были в системе прицеливания, безопасности и мобильности. Из-за огромного веса пистолет ТТ, технические характеристики которого устраивали полностью всех членов жюри, был отправлен на доработку, которая длилась почти год. Но в результате модернизации оружие не имело себе равных среди пистолетов не только отечественного, но и иностранного производства.

Технические характеристики боевой единицы

Пистолет ТТ - боевой экземпляр - 1933 года отличается от последней модификации 1947 года лишь небольшими доработками в плане удобства пользования и уменьшения себестоимости, а характеристики их практически одинаковые.

Масса пистолета в снаряженном состоянии - 0,9 кг.
Принцип работы основан на отдаче короткого хода ствола с перекосом затвора.
Магазин на 8 патронов, а сам патрон ТТ 7,62х25 мм был позаимствован у Маузера (7,63х25) с подгонкой под «три линии». В музеях можно встретить модификацию пистолета ТТ 1942 года с двухрядным магазином, рассчитанным на 15 патронов.
Прицельная дальность 50 метров, при максимальной дальности полета пули 1650 м. Открытый прицел с нерегулируемой планкой.
Начальная скорость пули - 430-455 метров в секунду.
Предохранитель в ТТ как самостоятельная единица отсутствует. Пистолет устанавливается на предохранение отводом курка на половину его хода.

Конструкция пистолета ТТ и принцип действия

Многие иностранцы, слабо разбирающиеся в оружии, любят говорить о том, что конструкция пистолета Тульский Токарев была скопирована с модифицированного браунинга. Одна полная разборка пистолета ТТ расставит точки в этом вопросе. Все механизмы его имеют собственные отдельные узлы, которые можно отсоединить от рамы в случае неполной разборки и смазать. Если есть потребность разобрать оружие полностью, очень удобно разбирать и собирать каждый узел по отдельности.

При нажатии на спусковой крючок происходит надавливание на выступ шептала, которое поворачиваясь, отпускает курок. Под действием пружины курок бьет по ударнику, производя выстрел. Под действием пороховых газов, гильза перемещается в обратном выстрелу направлении, вызывая откат затвора, пока не встретит отражатель, благодаря которому произойдет её выброс из ствола. Откачанный гильзой затвор тянет за собой, удерживая запертым в пазах, ствол. При падении давления газов до минимального значения ствол ударяется о рамку пистолета и останавливается, расцепляя систему «затвор-ствол». Продолжая движение назад, затвор рассоединяет систему «шептало-спуск», совершая боевой взвод курка. Открытая на мгновение казенная часть ствола принимает новый патрон, который сразу же фиксируется затвором, который возвращается после взвода курка, по инерции.

Модификации иностранного производства

Пистолет ТТ, технические характеристики которого не имели себе равных среди всех конкурентов в середине XX века, быстро привлек внимание многих стран, в которых с разработкой собственных модификаций были сложности. Естественно, все государства, идущие в ногу с СССР к построению коммунизма, были обеспечены Советским Союзом всеми необходимыми технологиями для производства легендарного оружия Тульский Токарева.

Дружественная освоила производство советского ТТ в 50-х годах XX столетия под собственной маркой «ТТ-58».
В Китай была передана целая линия для массового производства легендарного оружия. В конце 60-х годов, сориентировавшись на мировом рынке оружия, китайцы запустили выпуск собственного пистолета М20 под патрон 9х19 мм.

Пакистан, Ирак, Югославия, Вьетнам, Румыния и Египет также не остались без поддержки. Поддерживая СССР, они получили не только огромное количество боевых единиц, но и наряду с поставкой оборудования для производства пистолетов ТТ были обеспечены высококлассными техническими специалистами в области создания оружия.

Серьезный аргумент

В странах постсоветского пространства боевой пистолет ТТ, технические характеристики которого не соответствуют многим международным параметрам, снят с вооружения. Судя по многочисленным отзывам специалистов, фактических причин перехода на меньший калибр немного.

Пули калибром более 5,45 мм наносят меньший вред организму, прошивая его насквозь.
Уменьшение размера и массы патрона позволяют в обойму вместить больше патронов.
Гильзу под калибр ТТ производить не дешево, да и значительно удобнее поставить на конвейер один патрон, но под все модификации российских пистолетов.

Однако списывать ТТ калибром 7,62 мм ещё рано. Оружие «прижилось» во всех частных и государственных охранных структурах, включая инкассацию банков. Можно встретить много отзывов счастливых владельцев, которые используют на службе это легендарное огнестрельное оружие. А многие охранники, ушедшие на пенсию, обзавелись копией боевого ТТ образца 1930 года. Это любовь.

Травматическое оружие

Большая популярность легендарного огнестрельного оружия привела к тому, что пистолет ТТ, цена производства которого до сих пор остается очень низкой, обрел вторую жизнь. В начале XXI века, на пороге популярности травматического оружия, многие заводы заинтересовались пылящимися на военных складах пистолетами ТТ, которые хранились с окончания Великой Отечественной войны. Изменениям подверглись лишь ствол, казенная часть и патрон. В результате на рынках постсоветского пространства появилось травматическое оружие по очень низкой цене. Следуя требованиям закона «Об оружии», все травматические пистолеты исключают возможность переделки его в боевую единицу.

ВПО-501 «Лидер» - травматический пистолет, использующий гильзу патрона вместо ствола. Калибр ТТ был изменен на 10х32 мм.
ТТР - девятимиллиметровый представитель травматического оружия, произведенный компанией «Собр» в городе Харькове.
«Ижмех» представил свое творение в виде травматического пистолета под пулю 9 мм, под названием МР-81.
«Тульский Токарева травматический» имеет модифицированный патрон ТТ 10х28 мм и производится заводом имени Дегтярева.

Разрешенная пневматика

Воспроизвести легендарное огнестрельное оружие пытаются многие мировые гиганты. Именно благодаря им появился на рынке пистолет ТТ пневматический от очень известных производителей.

ИЖ МР-656 нельзя и копией назвать, ведь это настоящий боевой пистолет образца 1947 года, с измененной конструкцией, которая не позволяет ввести его снова в строй. Пусть начальная скорость пули и составляет 100 метров в секунду, но боевой пистолет в руках значительно привлекательнее пластиковых игрушек.
Чудо китайского производства под названием Smersh H51 может заинтересовать покупателя своей схожестью с оригиналом. Единственный его минус - неподвижный затвор во время стрельбы.
Хорошие характеристики во время стрельбы показал Вызывают сомнения лишь странные накладки рукоятки, уж очень они огромные.
А вот Gletcher TT, выполненный из силумина, сразу же был негативно встречен покупателями. В специализированных источниках информации можно встретить высмеивание пистолета американского производства, у которого спуск и предохранитель поменяны на кнопочку. Тогда становится ясно, почему у Gletcher ТТ отзывы отрицательные.

Легендарное оружие в спорте

Начиная с 2011 года на базе травматического оружия ВПО-501 «Лидер» выпускался сигнальный пистолет ТТ - С. Отличие его от боевого пистолета было лишь в отсутствии ствола, вместо которого был установлен имитатор. Сваренный из двух несоосных трубок с пропилами сбоку, самодельный ствол не был предназначен для стрельбы боевыми патронами, а вот выстрел производил очень громкий. Для произведения выстрела применяется капсюль «Жевело», хорошо известный и очень популярный среди русских охотников. Интересно в пистолете реализована система подачи патронов. Специальные латунные гильзы вмещают в себя пластиковые патроны с «Жевело», а потом, собираясь в картридж, вся эта конструкция помещается в обойму. Немного мудрено, но все-таки лучше стрелять в полуавтоматическом режиме, нежели после каждого выстрела заниматься изъятием гильзы из казенной части ствола и устанавливать новый боеприпас.

Ажиотаж в кругах коллекционеров

В 2013 году российским правительством был принят закон, запрещающий переделку боевого оружия. Если с травматическим пистолетом, на который есть большой спрос, вопрос решился изготовлением из доступных на рынке комплектующих иностранного производства, то сигнальный пистолет ТТ просто перестал выпускаться. Из-за этого закона возник ажиотаж на мировой арене среди всех оружейных коллекционеров. Естественно, и цена на переделанное легендарное огнестрельное оружие пошла вверх. За последние несколько лет можно увидеть динамику спроса на стартовый пистолет ТТ, цена которого за одну единицу составляет порядка 20 тысяч рублей, это притом, что стоимость любого другого не превышает десяти тысяч рублей. Вывод напрашивается один - из года в год потребность в пополнении коллекции пистолетом ТТ будет расти вместе с его ценой, соответственно, покупка сигнального ТТ будет прекрасным капиталовложением для рядового россиянина. Испортить картину может отмена закона.

Небольшие странности вокруг легенды

Как известно, любое оружие, которое приобрело мировую известность и пользуется спросом среди покупателей, получает новую жизнь в виде макетов, пневматики и игрушек для развлекательных стрельб. Если посмотреть на рынок, ни один производитель не выпустил легендарный ТТ под патрон Флобера. А жаль, пистолеты калибром 4 мм в России пользуются большим спросом, и он мог бы пополнить не одну коллекцию любителя оружия.

Непонятно отношение ценителей оружия к копиям пистолета ТТ образца 1930 года. Ведь по логике - это то же самое с одного из военных складов страны. В нем прорезан ствол и запаян огромный штифт. Также срезана бьющая часть курка, в выбрасывателе отсутствует зуб и поврежден магазин. Зато в комплекте поставляется отличная кожаная кобура. Не оригинал, но выглядит достойно. И всё-таки коллекционеры обходят копию стороной, отдавая предпочтение стреляющим экземплярам.

Модернизация оружия

Как и любой продукт от завода «Ижмех», пистолет ТТ, пневматический экземпляр с модификацией ИЖ МР-656, поддается усовершенствованию. Газобаллонную систему и ударно-спусковой механизм не изменить. Можно произвести тонкую доработку всех элементов в пистолете. Что-то заменить, подточить, распилить, но на скорость полета пули больше 120 метров в секунду рассчитывать не нужно. Изменению подвергают специалисты внешний Фильмы и сериалы 90-х годов прошлого века прочно заложили информацию в головы мужского населения страны, что лучшее оружие в странах бывшего СССР - это пистолет ТТ с глушителем. Неоднократно попавший в кадр чудо-пистолет навсегда запомнился будущим стрелкам. И спустя время, когда приходит время приобретения легендарного оружия, новоиспеченный владелец модернизирует свою игрушку, накручивая на конец дула глушитель.

Аксессуары для оружия

Владельцам легендарного оружия или его копии может пригодиться кобура для ТТ. Существует несколько способов найти себе достойный экземпляр. В любом случае покупателю самому решать, нужна ли ему кобура, или пистолет в ней не нуждается.

Покупка готовой кобуры в магазине. Самый простой путь. Пришел, увидел, померил, купил.
Пошив изделия под заказ. Пусть такое решение будет стоить дороже приобретения в магазине, зато кобура будет значительно удобнее в ношении, нежели товар широкого потребления.
В последнее время набирает оборот «черный рынок» аксессуаров к боевому оружию. В том числе на многих интернет-аукционах можно встретить недешевые лоты, предлагающие приобрести кобуру для легендарного ТТ образца 1930 года.

В заключение

Перед покупкой оружия любому покупателю нужно знать, что существует закон «Об оружии», в котором прописаны нормы, классифицирующие оружие и определяющие право на его покупку, хранение и ношение.

Все пневматические газобаллонные пистолеты с мощностью выстрела менее 7,5 Джоулей (легендарный ТТ входит в этот список) не требуют никаких разрешений и документов.
Все сигнальное оружие, имеющее калибр менее 6 мм (касается и ТТ, ведь в нем используется «Жевело» 4,5 мм) не требует лицензии и разрешений.
Все травматические пистолеты, использующие энергию пороховых газов, калибром более 4 мм (включая ТТ, калибр будет более 7,62 мм) требуют наличия разрешительных документов на приобретение, хранение и ношение.

Неважно, какому производителю и модификации отдаст свое предпочтение покупатель в магазине. Важно, что будущий владелец легендарного оружия знает и чтит свою историю.
