Любой инструмент подвержен износу, и перфоратор в этом отношении не является исключением. Одна из распространенных поломок перфоратора – неисправность зажимного патрона. Насадки в нем могут плохо держаться, иногда их невозможно извлечь. Чаще всего это происходит при ненадлежащем уходе за инструментом. Хотя устройство патрона довольно сложное, его ремонт или замена вполне по силам домашнему мастеру.
Современный патрон для перфоратора имеет конструкцию SDS. За этой аббревиатурой скрываются слова Steck, Dreh, Sitz. В переводе с немецкого языка это означает «вставил, повернул, закрепил». Именно в такой последовательности происходит установка насадок в перфоратор. При этом не имеет значения вид насадки – бур, пика или переходник под сверло. Самые распространенные типы патронов:
Оба варианта обеспечивают быстросъемный режим замены насадок.
Такой конструкцией оснащены легкие перфораторы , предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.
SDS-max применяется на тяжелых перфораторах . Такие инструменты имеют мощный двигатель с большой силой удара. Ими проделывают отверстия до 50 мм. Для уменьшения потерь крутящего момента количество канавок в нем увеличено. В остальном конструкция аналогична SDS-plus.
Другие патроны
Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.
Ключевой патрон для перфоратора , он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.
Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне , чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.
Несмотря на удобство быстрозажимных патронов, первенство сохраняется за конструкцией SDS.
Разборка патрона SDS
Для оценки состояния патрона перфоратора этот узел нужно разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

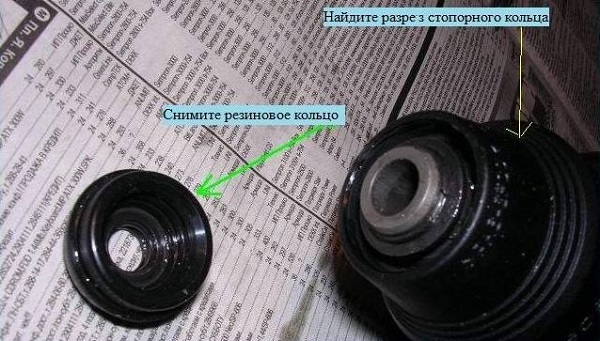

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник.

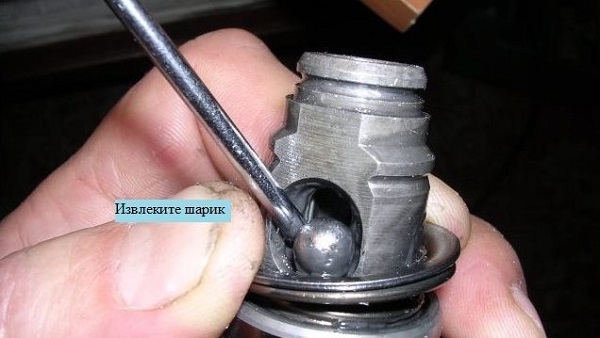

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой . Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.
Типичные неисправности зажимного узла
Чаще всего неисправными в патроне для перфоратора бывают следующие детали.
- Пыльник истерся или имеет трещины, из-за чего проникающая внутрь патрона строительная пыль загрязняет смазку и препятствует вращению.
- Стопорное кольцо . Его ослабление освобождает пружину, шарики выпадают из пазов, буры не держатся.
- Направляющий цилиндр . Износ внутренних канавок не позволяет надежно фиксировать буры.
- Пружина. Ее износ или разлом снижают амортизацию.
- Шарики. Уменьшение их диаметра вследствие износа не позволяет удерживать бур.
Шарики, пружину и стопорное кольцо можно заменить подходящими по размерам деталями от других механизмов или попытаться изготовить самому. Пыльники и направляющий цилиндр не ремонтируют, их придется поменять на фирменные исправные экземпляры.
Все необходимые детали продаются в специализированных магазинах.
Как можно понять, ремонт патрона перфоратора не настолько сложный процесс. После окончания гарантийного срока на инструмент в случае поломки перфоратор можно отремонтировать своим силами, не обращаясь в сервисный центр.
Не секрет, что инструменты имеет различную мощность. Для перфораторов с большой мощностью необходим патрон с надежным креплением бура либо сверла.
В строительстве существуют ключевые и быстрозажимные патроны. В ключевых – насадку (сверло, бур, фрезу) необходимо зафиксировать с помощью специального ключа, который разводит пальчики. В быстрозажимных – фиксация насадок будет производиться вручную.
Как снять их с перфоратора и выполнить ремонт своими руками? Об этом спрашивают многие обыватели.
Для того, чтобы снять цанговый или быстрозажимной зажим с электроинструмента достаточно всего лишь провернуть сверло. Вы должны усвоить, как разобрать патрон перфоратора своими руками.
Если насадка крепко зафиксирована, то удалить зажим с электроинструмента очень трудно, а иногда почти невозможно. Как снять патрон с перфоратора в таком случае?
Сделать это необходимо с помощью молотка, ключа и отвертки. Процесс разборки будет производиться в следующем порядке:
- Для начала постучите по головке винта для того, чтобы ослабить фиксацию.
- Затем постепенно начинайте откручивать насадку с помощью отвертки.
- После откручивания зажмите патрон в тисках и начинайте прокручивать шпиндель.
Если после снятия вы обнаружили, что патрон пришел в негодность, то его необходимо заменить. Для того, чтобы поменять зажим на перфораторе, произведите следующие манипуляции:
- Наверните патрон на дрель до упора.
- Затем вставьте винт в гнездо.
- После вставки постепенно закручивайте винт с помощью отвертки до упора.
Не забывайте время от времени разбирать и чистить перфоратор. Это поможет вам в дальнейшем избежать существенных неполадок. Также иногда есть необходимость произвести небольшой ремонт патрона своими руками, например, заменить пружинку.
Переключение режимов перфоратора
Для нормального использования инструмента, вы должны усвоить, что существует несколько режимов работы:
- Первый из них – сверление. Во время работы в таком режиме необходимо:
- переключить тумблер выбора режимов перфоратора напротив метки сверла;
- затем вставить бур и включить электроинструмент.
Если вы не знаете, как вставить сверло в перфоратор, то мы вам объясним.
Для установки бура в кулачковое или цанговое устройстве достаточно утопить в него сверло. Затем вставить ключ в специальное отверстие на внешней части патрона и прокрутить до полного зажима бура.
Во время работы не нужно сильно нажимать на насадку.
Совет : При использовании патрона в режиме сверления, ни в коем случае не переключайте тумблер на «вращение против часовой стрелки», так как это может привести к повреждению насадки.
Для предотвращения ударов у перфораторов предусмотрена функция блокировки. Обычно её используют, если сверлят отверстия в древесине или металлических конструкциях.
Желательно перед тем, как вставить сверло в перфоратор надо дать пару минут поработать перфоратору на холостом ходе. Обязательно проверьте редуктор. Он не должен издавать посторонние шумы и стучать. В противном случае проведите его ремонт.
- Следующий режим называется сверление с ударом. Как работать перфоратором в этом режиме? Ответ прост – с включенным тумблером сверла и молотка.
Во время работы тщательно следите за буром:
- нельзя допускать его перекоса;
- держать перфоратор во время данного режима следует крепко, однако не сильно придавливая.
Помните, что при сверлении бетона вы можете наткнуться на куски арматуры, поэтому заранее займите удобное положение, чтобы не потерять контроль над инструментом.
- Последняя разновидность – режим удара. Как правило, он используется для долбления или отбойных работ. Иногда его применяют для штробления.
Перед тем, как начать работу, тумблер перфоратора переключите на метку с изображением молотка. Помните, что в данном режиме инструмент необходимо удерживать очень крепко.
Совет : Перед тем, как включить электроинструмент, перенесите его в нужное для удара место.
Как пользоваться перфоратором правильно
Для правильной работы с электроинструментом вы должны запомнить следующие приемы:
- Обязательно используйте средства индивидуальной защиты. А именно: очки, перчатки, беруши. Непосредственно перед работой уберите все посторонние предметы, которые может намотать бур.
- Не давите сильно на инструмент, иначе вы можете его испортить.
- Не забывайте, как правильно работать перфоратором. Не «гоняйте» его вхолостую более 4-5 минут. В этом случае вы подвергаете большому износу механизмы патрона.
- Если вы работаете с пористыми либо рыхлыми материалами – надежней будет работать в режиме безударное сверление.
- В случае, если вы проводите бурение с материалами, у которых высокие показатели твердости, используйте специальную смазку либо машинное масло.
- Не забывайте про жидкостное охлаждение, если работаете с твердыми материалами. В качестве жидкостей можно использовать всевозможные эмульсии либо пластичную смазку.
- Если вы работаете с длинными бурами – в целях экономии начинайте работать более короткими сверлами того же диаметра.
- Чтобы инструменту не понадобился ремонт, через каждые 100-150 отверстий обязательно смазывайте густой смазкой хвостовики буров. Но не забывайте о предварительной чистке их от пыли и загрязнений. В качестве смазки специалисты рекомендуют использовать солидол.
- Периодически давайте перфоратору остывать. Иногда опускайте буры в воду либо масло.
- При работе обращайте особое внимание, нет ли перегрева редуктора. Если вы заметили нагрев – сделайте небольшой перерыв в работе. Однако, не следует опускать электроинструмент в воду – ударит током.
- Не забывайте, как пользоваться перфоратором. Ухаживайте за перфоратором до, и после работы. Помните, что от качества ухода зависит срок работы инструмента. Очищайте электроинструмент от строительной пыли с помощью пылесоса. Для защиты бура можно надеть на него специальный щит, который можно изготовить даже из пластиковой бутылки. Обязательно соблюдайте режим работы и отдыха инструмента. Желательно через каждый полчаса работы делать 10 минутный перерыв.
- Внимательно следите за вентиляционным отверстием перфоратора.
- Раз в месяц разбирайте перфоратор и делайте профилактический осмотр редуктора.
Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.
Все неисправности агрегата можно разделить на 2 группы: механические и электрические.
Механические поломки
Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).
Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.
Итак, к механическим поломкам можно отнести следующие:
- поломка переключателя режимов работы устройства;
- изношенные резинки ударника и бойка;
- выход из строя ударного механизма;
- выход из строя ствола агрегата по причине износа;
- поломка зубьев шестеренок;
- поломка зажимного патрона, в результате чего вылетает бур.
Электрические неисправности
Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит , не вращаясь, или из него появляется дым.
К электрическим поломкам аппарата можно отнести такие, как:
- аппарат не включается;
- поломка пусковой кнопки;
- износ щеток;
- засорение коллектора;
- нарушение электрических контактов;
- перегорание обмотки статора или ротора электрического двигателя.
Алгоритм разборки перфоратора
Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.
Демонтаж патрона
Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.
Разбираем корпус
Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.
Разборка электрической части перфоратора
Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.
Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.
Замена щеток электродвигателя
Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.
Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.
Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор : замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.
Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.
Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.
- Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
- Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
- Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.
Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.
Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.
Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.
Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода . Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.
Схема устройства ударного механизма, его неисправности и ремонт
Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.
Бочковые перфораторы
Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.
На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.
Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.
Еще одна распространенная проблема — сломался боёк . Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.
В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.
Перфораторы пистолетного типа
Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.
Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.
На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.
Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.
При замене развалившегося подшипника следует хорошо промыть редуктор , так как именно в его корпусе могут остаться осколки сломанной детали.
После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.
Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.
Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).
Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.
После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.
Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.
При сборке ударного механизма не забудьте обильно нанести смазку на все его части.
Прочие механические поломки и их устранение
Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.
Переключатель режимов
Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.
Шестерни с косым зубом
Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.
Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.
Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.
Бур не держится в патроне
Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:
- произошла деформация шариков;
- износилось ограничительное кольцо;
- дала просадку фиксирующая пружина.
Потребуется разобрать патрон и заменить проблемные детали.
Бур застрял в перфораторе
Причины того, что бур застрял в патроне аппарата, могут быть следующие.
- Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
- Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
- Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40 , подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
- Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео .
Практически у каждого человека найдется дрель. Инструмент поможет просверлить отверстие на любой поверхности. А значит, не заменим в строительных и отделочных работах, любом виде ремонта помещения. Надежную и бесперебойную работу устройства осуществляет патрон, в который крепится сверло, бур или зубило. Именно этот элемент чаще всего выходит из строя при длительном использовании инструмента. Соответственно, важно правильно выбрать патрон для перфоратора под сверло, уметь снять, заменить зажимное приспособление.
Первый перфоратор был выпущен немецкой фирмой Bosh в 1930-х годах. Аппарат сразу пришелся по душе мастеровитым мужчинам, они оценили его универсализм и незаменимость. Ведь инструмент позволяет не просто просверливать отверстие. Импульсное долбление, которое он обеспечивает, ускоряет и упрощает проводимую работу.
С помощью патрона закрепляется сверло на перфораторе
В конструкции инструмента важная роль отводится зажимному устройству, который закрепляет сверло или бур. Однако именно патрон перфоратора оказывается ненадежным элементом конструкции. Он быстро выходит из строя из-за того, что именно на него приходится основной объем ударной силы.
После некоторых экспериментов производители поняли: простое устройство патрона перфоратора является залогом долгой работы элемента, меньше подвергается разрушению в процессе эксплуатации. А потому опытным путем пришли к созданию трех основных видов данной детали.
Зубчато-венцовый вид
Считается классическим типом. Данный вид по-другому еще называют ключевым. И называют не случайно. Для его применения необходим ключ, который помогает закрепить рабочую насадку. Этот ключ сжимает и разжимает крепежный механизм внутри детали. Как пальцы в кулаке – разжимаются и сжимаются, поэтому данный вид иногда называют кулачковым. Эти пальчики зажимают стержень сверла. Такой способ зажима считается очень надежным.
На патрон сверло крепится с помощью патронного ключа
Чтобы поменять сверло, бур, зубило в данной разновидности патрона для перфоратора потребуется не только специальный ключ, также определенный промежуток времени. С зажимным элементом такого типа придется повозиться. Кулачковые зажимные устройства работают со сверлами с цилиндрическим или шестигранным хвостовиком.
Совет: прикрепите патронный ключ к шнуру инструмента. Так ключ не потеряется и всегда будет под рукой.
Стоимость такого вида элемента колеблется от сотни рублей до нескольких тысяч. Цена зависит от диаметра элемента (10, 13, 16 миллиметров).
Еще одна немецкая компания «MATRIX» выпускает зубчато-венцовые зажимные устройства. Правда, на российский рынок их поставляют китайские заводы. Для различных видов дрелей подходит зажимное приспособление «АТАКА». Это продукция отечественного производства, хотя ее нередко выпускают и китайцы.
Быстрозажимные элементы
Такой патрон на перфоратор прост в использовании. И специального ключа для работы с ним не потребуется. Достаточно зажать руками механизм устройства, и насадка готова к работе. Быстрозажимный патрон для перфоратора выпускается двух видов: одно- или двухмуфтовый.

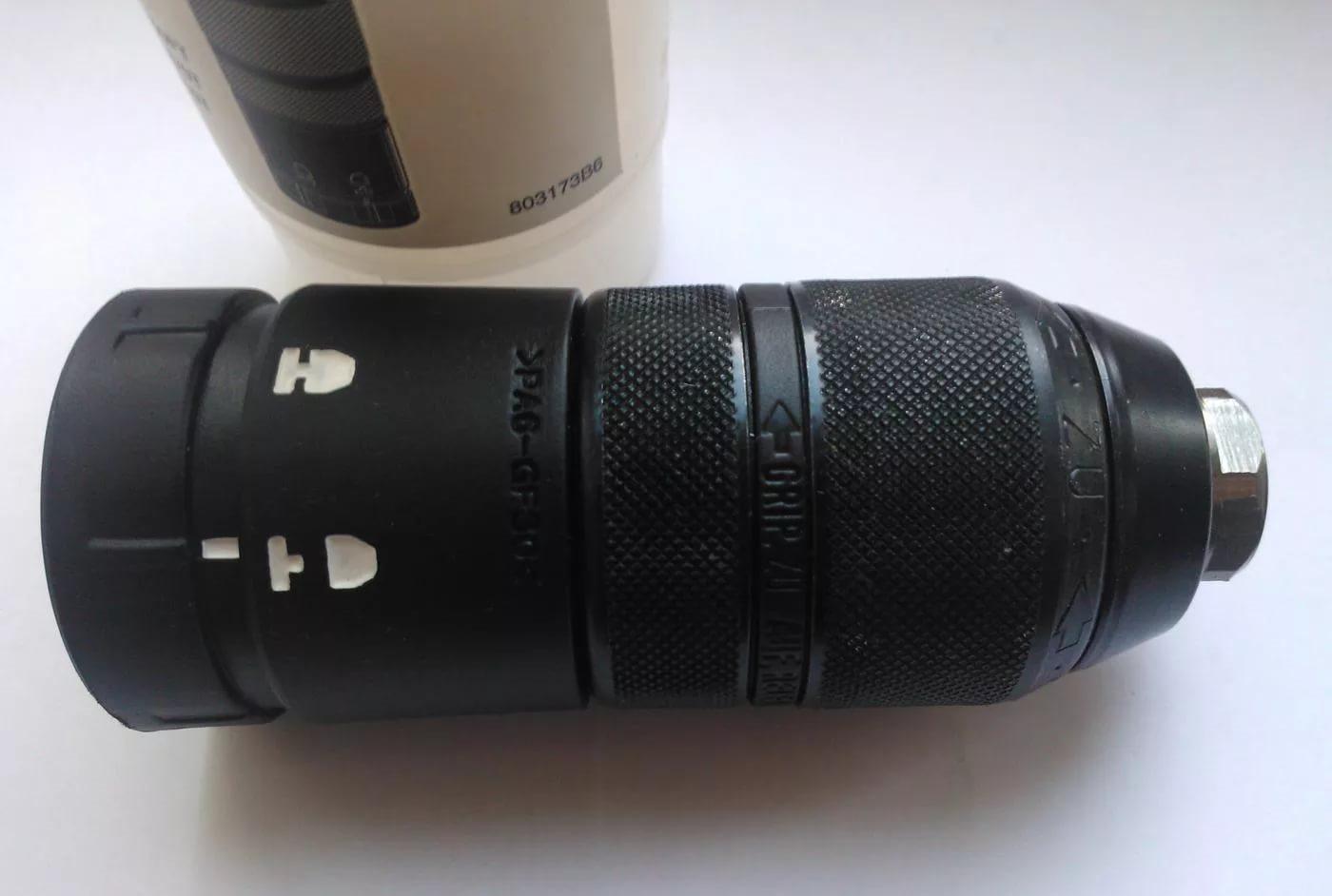

Быстрозажимный патрон устанавливается на перфоратор очень легко
Одна рука – и никаких дополнительных усилий. По такому принципу работают одномуфтовые зажимные устройства. Их можно устанавливать только на тех дрелях, где технически реализована автоматическая блокировка рабочего вала . Принцип работы устройства прост. Хвостовик насадки зажимается путем ручного вращения регулировочной гильзы. Повернул несколько раз – и готово.
С двухмуфтовым аналогом справиться мастеру будет сложнее. В ход пойдут обе руки – по количеству муфт. При вращении передней муфты по часовой стрелке, заднюю нужно держать в неподвижном состоянии.
Видео: виды патронов для перфораторов
Недостаток такого вида крепежного элемента заключается в том, что при длительной эксплуатации он ненадежно фиксирует большого диаметра. Соответственно, во время сверления инструмент может проворачиваться, что влияет на качество и скорость выполнения работ. Быстрозажимной элемент отлично фиксирует насадки диаметром от 1 до 25 мм.
Ведущими производителями быстрозажимных устройств считаются компании «BOSCH», «HAMMER», «DREMEL», «FIT».
Выбор конкретной модели зажимного приспособления зависит от тех видов работ, которые будут проводиться с помощью дрели, а также от модели и возможностей самого инструмента.
SDS-крепление: вставь, поверни, закрепи
Этот вид зажимного приспособления появился относительно недавно – в 80-х годах прошлого века. И считается оптимальным креплением для перфораторов. Соответственно, большая часть инструментов оборудована именно им.
Патрон для перфоратора sds надежен в работе, прост в обращении
Патрон для перфоратора sds имеет ряд достоинств. Надежное крепление сверла, которое фиксируются с помощью двух направляющих клиньев, двух стопорных шариков. Простая и безопасная работа с зажимным приспособлением. Идеальное совмещение крутящего момента и ударной силы.
Зажимные устройства этого вида бывают пяти видов – обычные и со специальными категориями:
- quick,
- plus,
Наибольшим спросом требуются детали категории sds-plus. Диаметр хвостовика сверла составляет 10 миллиметров. Они применяются в инструментах для сверления легкой и средней категории. Именно такие часто встретишь среди инструментов обычных мужчин. Их предпочитают выбирать небольшие бригады отделочников.
Замена зажима: несколько простых шагов
Если дрель дает сбой во время работы, сверло проворачивается, необходимо заменить зажимный элемент на инструменте. Для этого важно определить его тип. Ведь от этого зависит способ крепления элемента. Как правило, устройство крепится на шпинделе или на винтовом стержне. В этом случае замена патрона на перфораторе – дело не сложное. Повернул – и готово.
Если же используется крепкая фиксация детали, понадобятся дополнительные инструменты. Молотком стучат по головке винта. Такое простое действие ослабляет крепкую фиксацию. Винтовой стержень откручивают с помощью отвертки. Если элемент крепится на шпинделе, ключом зажимают элемент, прокручивают шпиндель. Вот и ответ на вопрос, как снять патрон с перфоратора.
Видео: как заменить патрон на перфораторе
При неполадках нужно понять, что с деталью случилось. Соответственно, необходимо знать, как разобрать патрон перфоратора. Сначала нужно отодвинуть пластиковую часть детали, снять резиновый уплотнитель. Следующий шаг – фиксирующее кольцо. Оно легко снимается, если поддеть его отверткой. После этого нужно будет снять фиксирующую шайбу. И еще одно кольцо.
Если в детали используется SDS-крепление, то его отсоединяют просто. Вытаскивают шарик, шайбу, пружину. Именно в такой последовательности. Для сборки зажимного устройства все перечисленные действия следует повторить в обратном порядке.

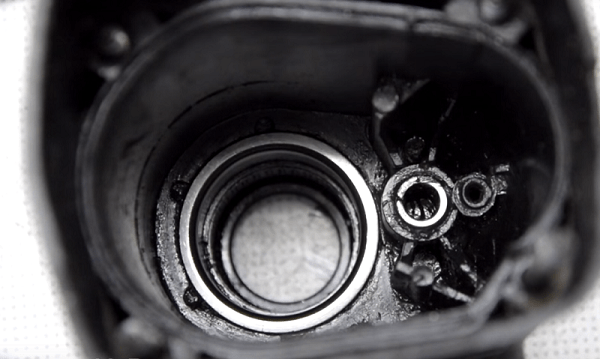

Процесс разбора патрона перфоратора
Собрать деталь можно лишь в том случае, если устройство исправно. В противном случае, нужно знать, как поменять патрон на перфораторе. Вариант детали зависит от того, насколько часто инструментом пользуются, какой вид работ преимущественно выполняют. Если на дрели часто приходится менять сверла, оптимально подойдет быстрозажимный элемент. Зубчато-венцовый или классический тип идеален для насадок большого размера.
Итак, новая деталь накручивается на дрель до упора. После этого винт вставляется в гнездо. Затем устройство прикручивается отверткой.
Патрон для перфоратора, как и любая другая деталь, требует ухода и внимани я. Если устройство начинает барахлить, не справляется со своими функциями, доставляет хлопоты, его нужно заменить. Тем более, снять, разобрать, поменять деталь оказывается не сложно. После этой процедуры дрель работает как новая.
Перфоратор является практически незаменимым оборудованием для выполнения целого ряда строительных и других задач. При выборе такого надежного друга и помощника, в первую очередь, необходимо определиться с устройством его патрона. В процессе эксплуатации любой мастер может столкнуться с необходимостью его снятия и замены с целью установки новых насадок либо ремонта самого инструмента. Для профессионалов замена патрона в перфораторе – простая задача, решить которую можно легко и быстро. Но, если вы столкнулись с подобной проблемой впервые, то стоит заранее ознакомиться с некоторыми рекомендациями, что будут описаны далее.
Прежде чем перейти к снятию и замене патрона, необходимо заранее определить его тип, который используется в данном устройстве. Специалисты выделяют следующие типы патронов, которые чаще всего встречаются в современных моделях перфораторов:
- цанговые SDS патроны;
- ключевые или кулачковые патроны;
- быстрозажимные патроны.
SDS патроны для перфораторов
В переводе с немецкого языка аббревиатура SDS означает — Steck — Dreh – Sitzt или «вставь, поверни, готово». Патроны такого типа имеют в своей конструкции направляющие клинья и стопорные шарики, за счет чего обеспечивается очень быстрое и надежное крепление. Они очень удобны в работе, легко снимаются и заменяются при необходимости на новые. Для этого необходимо всего-навсего провернуть патрон. Различают патроны SDS-max, SDS-plus, SDS-top.
Отличаются они между собою рабочим диаметром насадок, которые могут крепиться в них.
- Так, SDS-plus устанавливаются в легких и средних моделях перфораторов для крепления насадок с рабочим диаметром не более 26 мм.
- Патроны для перфоратора SDS-max встречаются в перфораторах среднего или тяжелого класса с рабочим диаметром бурения более 20 мм.
- SDS-top не так распространены, как другие типы патронов, и предназначены для крепления насадок с диаметром бурения 16-25 мм.
Цанговые SDS патроны предусматривают более глубокую фиксацию сверла и устанавливаются в большинстве современных моделей перфораторов, которые совмещают в себе одновременно функции сверления и удара. Для устройств, имеющие лишь одну функцию сверления подходят кулачковые или быстрозажимные патроны.
Кулачковые или ключевые патроны для перфоратора
Ключевой или кулачковый патрон предполагает установку сверла при помощи специального инструмента или ключа, который продается в комплекте. Это самый распространенный на сегодняшний день тип патронов, который имеет доступную стоимость.
Он подходит для больших сверл и мощных устройств, что требуют надежной фиксации насадки. Однако, основной недостаток такого патрона – это невозможность замены сверла в случае отсутствия или случайной утери ключа.
Быстрозажимные патроны для перфоратора
Быстрозажимные патроны отличаются удобством и простотой в применении. Сверла в них устанавливаются без ключа, в отличие от кулачковых, поэтому замена насадки осуществляется достаточно быстро и без каких-либо усилий. Такой тип больше всего подходит тем, кому в процессе работы приходится очень часто менять оснастку перфоратора, выполняя сразу несколько операций. При этом стоимость инструмента с быстрозажимным патроном несколько выше, чем других.
Процесс снятия патрона с перфоратора
После того как было определен тип патрона, который установлен на перфораторе, переходят непосредственно к его снятию.
- Для этого понадобится стандартный набор инструментов, который можно найти практически в любом доме: молоток, отвертка и ключ. Как правило, патроны крепятся при помощи, так называемого, шпинделя либо винтового стержня.
- Сначала откручивают винт. Для этого открывают зажимной патрон. В большинстве случаев здесь не должно возникнуть каких-либо сложностей. Однако, если все же винт не поддается и не выходит сразу снять патрон, то опытные мастера рекомендуют постучать молотком поверх головки винта. Таким образом, можно добиться его послабления, после чего снова попытаться воспользоваться отверткой.
- Далее патрон зажимают в ключе либо берут в тиски с пластиковыми губками, и прокручивают шпиндель. Не имея срезов под ключ, можно попробовать зафиксировать шпиндель внутри самого устройства, хотя это намного сложнее.
Замена патрона для перфоратора
- После снятия старого патрона, новый патрон наворачивают на перфоратор до самого упора.
- Затем вставляют винт обратно в гнездо и затягивают его до упора. Таким образом, проделывают все манипуляции с патроном, которые были перечислены выше, только в обратном порядке.
- Замена может быть произведена на патрон другого типа. Главное, заранее решить, какой из них вам понадобится в работе.
Итак, мы рассмотрели устройство патронов, их основные типы, достоинства и недостатки, а также операции, которые можно с ними проводить. Кроме того, было поэтапно описано процесс замены и установки нового патрона перфоратора. Как оказалось, решить такую задачу вполне реально для каждого из нас. Особенно при правильном подходе и учете всех рекомендаций специалистов.
