Штурмовое орудие «фердинанд. «фердинанд» - тяжёлый танк «тигр» Немецкий фердинанд времен 2 й войны

Своим появлением на свет самая знаменитая немецкая самоходка периода Второй мировой войны «Фердинанд» обязана, с одной стороны, интригам вокруг тяжелого танка \/К 4501 (Р), а с другой - появлению 88-мм противотанковой пушки Рак 43. Танк \/К 4501 (Р) - попросту говоря «Тигр» конструкции доктора Порше - был показан Гитлеру 20 апреля 1942 года, одновременно с его конкурентом VK 4501 (Н) - «Тигром» фирмы Henschel. По мнению Гитлера, в серийное производство должны были быть запущены обе машины, чему всячески противилось Управление вооружений, работники которого терпеть не могли строптивого любимца фюрера - доктора Порше.

Испытания не выявили очевидных преимуществ одной машины перед другой, но готовность к производству «Тигра» у Порше была выше - к 6 июня 1942 года к сдаче в войска были готовы первые 16 танков VK 4501 (Р), для которых на фирме Krupp заканчивалась сборка башен. Фирма Henschel могла сдать к этому сроку только одну машину, и ту без башни. Первый батальон, оснащенный «тиграми» Порше, предполагалось сформировать к августу 1942 года и отправить под Сталинград, но внезапно Управление вооружений остановило все работы по танку на месяц.

Управленцы воспользовались указанием Гитлера о создании штурмового орудия на базе танков Pz.IV и VK 4501, вооруженного новейшей 88-мм противотанковой пушкой Рак 43/2 с длиной ствола в 71 калибр. С подачи Управления вооружений и было решено переделать все 92 готовых и находящихся в сборке в цехах завода Nibelungenwerke шасси VK 4501 (Р) в штурмовые орудия.

В сентябре 1942 года работа началась. Проектирование велось фирмой Porsche совместно с конструкторами берлинского завода Alkett. Поскольку броневая рубка должна была располагаться в кормовой части, компоновку шасси пришлось изменить, разместив двигатели и генераторы в середине корпуса. Первоначально планировалось собирать новые САУ в Берлине, но от этого пришлось отказаться по причине сложностей, связанных с перевозкой по железной дороге, и из-за нежелания приостанавливать выпуск штурмовых орудий StuG III - основной продукции завода Alkett. В результате сборка САУ, получившей официальное обозначение 8,8 cm Pak 43/2 Sfl L/71 Panzerjäger Tiger(P) Sd.Kfz. 184 и название Ferdinand (присвоено лично Гитлером в феврале 1943 года в знак уважения к доктору Фердинанду Порше), производилась на заводе Nibelungenwerke.

Лобовые 100-мм листы корпуса танка Tiger(P) были усилены тоже 100-мм броневыми листами, закрепленными на корпусе болтами с пулестойкой головкой. Таким образом лобовую броню корпуса довели до 200 мм. Аналогичную толщину имел и лобовой лист рубки. Толщина бортовых и кормового листов достигала 80 мм (по другим данным 85 мм). Броневые листы рубки соединялись «в шип» и усиливались шпонками, а затем обваривались. Рубка крепилась к корпусу скобами и болтами с пулестойкой головкой.

В передней части корпуса располагались места механика-водителя и радиста. За ними, в центре машины, параллельно друг другу устанавливались два 12-цилиндровых карбюраторных V-образных двигателя жидкостного охлаждения Maybach HL 120TRM мощностью 265 л.с. (при 2600 об/мин) каждый. Двигатели приводили во вращение роторы двух генераторов Siemens Typ aGV, которые, в свою очередь, снабжали электроэнергией два тяговых электродвигателя Siemens D1495aAC мощностью 230 кВт каждый, установленных в кормовой части машины под боевым отделением. Крутящий момент от электродвигателей с помощью электромеханических бортовых передач передавался на ведущие колеса кормового расположения. В аварийном режиме или в случае боевых повреждений одной из ветвей электропитания предусматривалось ее дублирование.

Ходовая часть «Фердинанда» применительно к одному борту состояла из шести опорных катков с внутренней амортизацией, сблокированных попарно в три тележки с оригинальной, очень сложной, но высокоэффективной поршевской схемой подвески с продольными торсионами, опробованной еще на опытном шасси VK 3001 (Р). Ведущее колесо имело съемные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц.

Каждая гусеница состояла из 109 траков шириной 640 мм.

В рубке, в цапфах специального станка, была установлена 88-мм пушка Рак 43/2 (в самоходном варианте - StuK 43) с длиной ствола 71 калибр, разработанная на основе зенитной пушки Flak 41. Горизонтальный угол наведения не превышал сектора 28°. Угол возвышения +14°, склонения -8°. Масса орудия 2200 кг. Амбразура в лобовом листе рубки прикрывалась массивной литой маской грушевидной формы, соединенной со станком. Однако конструкция маски оказалась не слишком удачной и не обеспечивала полной защиты от пулевых свинцовых брызг и мелких осколков, проникавших внутрь корпуса через щели между маской и лобовым листом. Поэтому на масках большей части «фердинандов» укрепили броневые щитки. В боекомплект пушки входили 50 унитарных выстрелов, размещенных на стенках рубки. В кормовой части рубки находился круглый люк, предназначенный для демонтажа пушки.

По немецким данным, бронебойный снаряд PzGr 39/43 массой 10,16 кг и начальной скоростью 1000 м/с пробивал на дистанции 1000 м 165-мм броню (при угле встречи 90°), а подкалиберный снаряд PzGr 40/43 массой 7,5 кг и начальной скоростью 1130 м/с - 193-мм, что обеспечивало «Фердинанду» безусловное поражение любого из существовавших тогда танков.

Сборка первой машины началась 16 февраля, а последний - девяностый «Фердинанд» покинул заводские цехи 8 мая 1943 года. В апреле первая серийная машина проходила испытания на Куммерсдорфском полигоне.

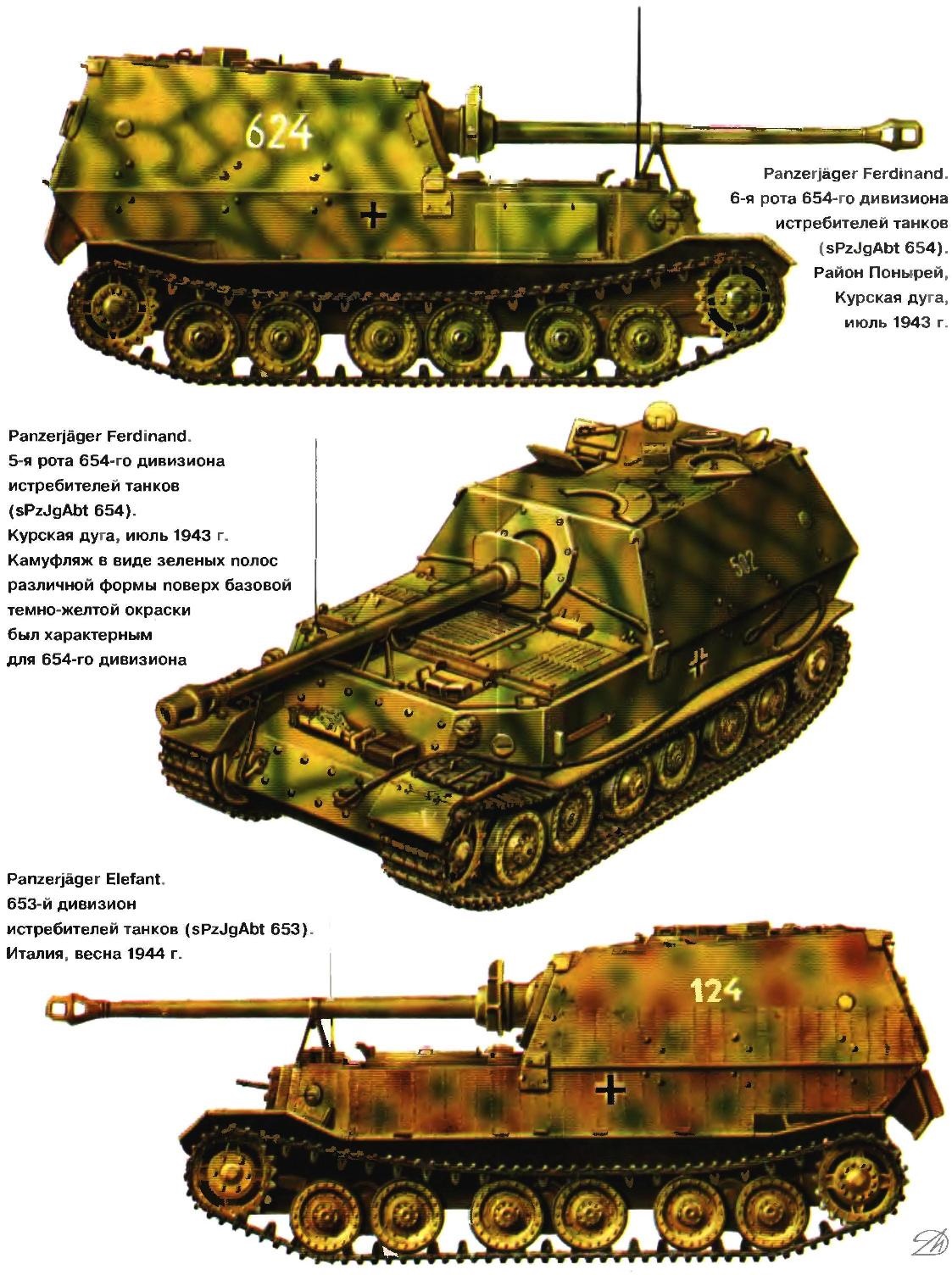

Боевое крещение «фердинанды» приняли в ходе операции «Цитадель» в составе 656-го полка истребителей танков, в который входили 653-й и 654-й дивизионы (schwere Panzerjäger Abteilung - sPz.Jäger Abt.). К началу сражения в первом имелось 45, а во втором - 44 «Фердинанда». Оба дивизиона находились в оперативном подчинении 41-го танкового корпуса, участвовали в тяжелых боях на северном фасе Курской дуги в районе станции Поныри (654-й дивизион) и поселка Теплое (653-й дивизион).

Особенно тяжелые потери понес 654-й дивизион в основном на минных полях. На поле боя остался 21 «Фердинанд». Подбитая и уничтоженная в районе станции Поныри немецкая техника обследовалась 15 июля 1943 года представителями ГАУ и НИБТПолигона Красной Армии. Большая часть «фердинандов» находилась на минном поле, начиненном фугасами из трофейных крупнокалиберных снарядов и авиабомб. Более половины машин имели повреждения ходовой части; разорванные гусеницы, разрушенные опорные катки и т.д. У пяти «фердинандов» повреждения ходовой части были вызваны попаданиями снарядов калибра 76-мм и более. У двух немецких САУ стволы орудий оказались прострелены снарядами и пулями противотанковых ружей. Одна машина была разрушена прямым попаданием авиабомбы, а еще одна - попаданием 203-мм гаубичного снаряда в крышу рубки.

Лишь одна САУ этого типа, которая обстреливалась с разных направлений семью танками Т-34 и батареей 76-мм орудий, имела пробоину в борту, в районе ведущего колеса. Еще один «Фердинанд», не имевший повреждений корпуса и ходовой части, был подожжен бутылкой с зажигательной смесью, брошенной нашими пехотинцами.

Единственным достойным противником тяжелых немецких самоходок оказалась советская СУ-152. Полк СУ-152 обстрелял 8 июля 1943 года атакующие «фердинанды» 653-го дивизиона, подбив при этом четыре вражеские машины. Всего же в июле - августе 1943 года немцы потеряли 39 «Фердинандов». Последние трофеи достались Красной Армии на подступах к Орлу - на железнодорожной станции было захвачено несколько подготовленных к эвакуации поврежденных штурмовых орудий.

Первые бои «фердинандов» на Курской дуге стали, по существу, и последними, где эти САУ использовались в массовом количестве. С тактической точки зрения их применение оставляло желать лучшего. Созданные для истребления советских средних и тяжелых танков на больших дистанциях, они применялись в качестве передового «броневого щита», вслепую тараня инженерные заграждения и противотанковую оборону, неся при этом большие потери. Вместе с тем, моральный эффект появления на советско-германском фронте во многом неуязвимых немецких самоходок был очень большим. Появились «фердинандомания» и «фердинандобоязнь». Судя по мемуарной литературе, не было в Красной Армии бойца, который не подбил или, в крайнем случае, не участвовал в бою с «Фердинандами». Они ползли на наши позиции на всех фронтах, начиная с 1943 года (а иногда даже и раньше) и вплоть до конца войны. Количество же «подбитых» «фердинандов» приближается к нескольким тысячам. Объяснить подобный феномен можно тем, что большинство красноармейцев плохо разбиралось во всяких там «мардерах», «бизонах» и «насхорнах» и называло любую немецкую самоходку «Фердинандом», что свидетельствует о том, насколько велика была его «популярность» у наших бойцов. Ну а, кроме того, за подбитый «Фердинанд» без разговоров давали орден.

(гусеничная цепь условно не показана):

1 - 88-мм пушка; 2 - броневой щит на маске; 3 - перископический прицел; 4 - командирская башенка; 5 - вентилятор; 6 - лючок перископического прибора наблюдения; 7 - укладки 88-мм выстрелов на стенке боевого отделения; 8 - электромотор; 9 - ведущее колесо; 10 - тележка подвески; 11 -двигатель; 12 - генератор; 13 - сиденье наводчика; 14 - сиденье механика-водителя; 15 - направляюшее колесо; 16 - курсовой пулемет

После бесславного завершения операции «Цитадель» оставшиеся в строю «фердинанды» были переброшены в Житомир и Днепропетровск, где начался их текущий ремонт и замена орудий, вызванная сильным разгаром стволов. В конце августа личный состав 654-го дивизиона отправили во Францию для переформирования и перевооружения. При этом свои САУ он передал в 653-й дивизион, который в октябре - ноябре принимал участие в оборонительных боях в районе Никополя и Днепропетровска. В декабре дивизион покинул передний край и был отправлен в Австрию.

За период с 5 июля (начало операции «Цитадель») по 5 ноября 1943 года «фердинанды» 656-го полка подбили 582 советских танка, 344 противотанковые пушки, 133 орудия, 103 противотанковые ружья, три самолета, три бронеавтомобиля и три САУ*.

В период с января по март 1944 года на заводе Nibelungenwerke проводилась модернизация 47 оставшихся к тому времени «фердинандов». В лобовой броне корпуса справа была смонтирована шаровая установка пулемета MG 34. На крыше рубки появилась командирская башенка, заимствованная у штурмового орудия StuG 40. Щиток на стволе орудия развернули «задом наперед» для лучшего его крепления, а также оснастили щитками те САУ, которые его не имели. Боекомплект довели до 55 выстрелов. Название машины изменили на Elefant (слон). Впрочем, вплоть до конца войны самоходку чаще называли привычным именем «Фердинанд».

В конце февраля 1944 года 1-ю роту 653-го дивизиона отправили в Италию, где она участвовала в боях под Анцио, а в мае - июне 1944 года - под Римом. В конце июня роту, в которой оставалось два исправных «Элефанта», перебросили в Австрию.

В апреле 1944 года 653-й дивизион в составе двух рот был отправлен на Восточный фронт, в район Тернополя. Там в ходе боев дивизион потерял 14 машин, но 11 из них удалось отремонтировать и вновь ввести в строй. В июле в дивизионе, отступавшем уже по территории Польши, имелось 33 исправных самоходных орудия. Впрочем, 18 июля 653-й дивизион без разведки и подготовки был брошен в бой на выручку 9-й танковой дивизии СС Hohenstaufen и уже через сутки количество боевых машин в его строю уменьшилось более чем вдвое. Советские войска весьма удачно применяли против «элефантов» свои тяжелые САУ и 57-мм противотанковые пушки. Часть немецких машин была лишь повреждена и вполне подлежала восстановлению, но ввиду невозможности эвакуации их подорвали или подожгли собственные экипажи. Остатки дивизиона-12 боеспособных машин - 3 августа отвели к Кракову. В октябре 1944 года в дивизион начали поступать САУ Jagdtiger, а оставшиеся в строю «элефанты» были сведены в 614-ю тяжелую противотанковую роту.

До начала 1945 года рота находилась в резерве 4-й танковой армии, а 25 февраля ее перебросили в район Вюнсдорфа для усиления противотанковой обороны. В конце апреля «элефанты» провели последние бои в Вюнсдорфе и Цоссене в составе так называемой группы Риттера (капитан Риттер был командиром 614-й батареи).

В окруженном Берлине последние два самоходных орудия «Элефант» были подбиты в районе площади Карла-Августа и церкви Св.Троицы.

До наших дней сохранилось две САУ этого типа. В Музее бронетанкового вооружения и техники в Кубинке экспонируется «Фердинанд», захваченный Красной Армией в ходе Курской битвы, а в музее Абердинского полигона в США - «Элефант», который достался американцам в Италии, под Анцио.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ «ФЕРДИНАНД»

Боевая масса, т……………………….65

Экипаж, чел………………………………6

Габаритные размеры, мм:

длина……………………………….8140

ширина…………………………….3380

высота……………………………..2970

клиренс……………………………..480

Толщина брони, мм:

лоб корпуса и рубки…………….200

борт и корма ………………………..80

крыша………………………………….30

днище………………………………….20

Максимальная скорость, км/ч:

по шоссе……………………………..20

по местности………………………..11

Запас хода, км:

по шоссе……………………………150

по местности………………………..90

Преодолеваемые препятствия:

угол подъема, град………………..22

ширина рва, м……………………2,64

высота стенки, м………………..0,78

глубина брода, м…………………….1

Длина опорной

поверхности, мм………………..4175

Удельное давление, кг/см 2 ……..1,23

Удельная мощность, л.с./т….около 8

М. БАРЯТИНСКИЙ

«ФЕРДИНАНД»

Самоходное орудие «Фердинанд» во время испытаний. На левом крыле сидит доктор Ф. Порше.

Своим появлением на свет самая знаменитая немецкая самоходка периода Второй мировой войны - «Фердинанд» - обязана, с одной стороны, интригам вокруг тяжёлого танка VK 4501 (Р), а с другой - появлению 88-мм противотанковой пушки Рак 43. Как уже рассказывалось, танк VK 4501 (Р) - «Тигр» конструкции доктора Порше - был показан Гитлеру 20 апреля 1942 года, одновременно с его конкурентом VK 4501 (H) - «Тигром» фирмы Henschel. По мнению Гитлера, в серийное производство должны были быть запушены обе машины, чему всячески противилось Управление вооружений, работники которого терпеть не могли строптивого любимца фюрера - доктора Порше. Испытания не выявили очевидных преимуществ одной машины перед другой, но готовность к производству у «Тигра» Порше была выше - к 6 июня 1942 года к сдаче в войска были готовы первые 16 танков VK 4501 (Р), для которых на фирме Krupp заканчивалась сборка башен. Фирма Henschel могла сдать к этому сроку только одну машину, и ту без башни. Первый батальон, оснащённый «тиграми» Порше, предполагалось сформировать к августу 1942 года и отправить под Сталинград, но внезапно Управление вооружений остановило все работы по танку на месяц.

88-мм пушка САУ «Фердинанд» прикрывалась массивной литой бронемаской, крепившейся к рубке болтами с пулестойкими головками (в верху). На ствол надевался бронещит (в центре), а на конце ствола - дульный тормоз (внизу).

Управленцы воспользовались указанием Гитлера о создании штурмового орудия на базе танков Pz.IV и VK 4501, вооружённого новейшей 88-мм противотанковой пушкой Рак 43/2 с длиной ствола в 71 калибр. С подачи Управления вооружений и было решено переделать все 92 готовых и находящихся в сборке в цехах завода Nibelungenwerke шасси VK 4501 (Р) в штурмовые орудия.

В сентябре 1942 года работа началась. Проектирование велось фирмой Porsche совместно с конструкторами берлинского завода Alkett. Поскольку броневая рубка должна была располагаться в кормовой части, компоновку шасси пришлось изменить, разместив двигатели и генераторы в середине корпуса. Первоначально планировалось производить сборку новых САУ в Берлине, но от этого пришлось отказаться по причине сложностей, связанных с перевозкой по железной дороге, и из-за нежелания приостанавливать выпуск штурмовых орудий StuG III - основной продукции завода Alkett. В результате сборка САУ, получившей официальное обозначение 8,8-cm Рак 43/2 Sfl. L/71 Panzerj"ager Tiger (P) Sd.Kfz.184 и название Ferdinand (присвоено лично Гитлером в феврале 1943 года в знак уважения к доктору Фердинанду Порше), производилась на заводе Nibelungenwerke.

Ведущее колесо САУ «Фердинанд».

Лобовые 100-мм листы корпуса танка Tiger (Р) были усилены накладными 100-мм броневыми листами, закреплёнными на корпусе болтами с пулестойкой головкой. Таким образом лобовую броню корпуса довели до 200 мм. Аналогичную толщину имел и лобовой лист рубки. Толщина бортовых и кормового листов достигала 80 мм (по другим данным 85 мм). Броневые листы рубки соединялись в шип и усиливались шпонками, а затем обваривались. Рубка крепилась к корпусу скобами и болтами с пулестойкой головкой.

В передней части корпуса располагались рабочие места механика-водителя и радиста. За ними, в центре машины, параллельно друг другу устанавливались два 12-цилиндровых карбюраторных V-образных двигателя жидкостного охлаждения Maybach HL 120TRM мощностью 265 л.с. при 2600 об/мин каждый. Двигатели приводили во вращение роторы двух генераторов Siemens Тур aGV, которые, в свою очередь, снабжали электроэнергией два тяговых электродвигателя Siemens D1495аАС мощностью 230 кВт каждый, установленных в кормовой части машины под боевым отделением. Крутящий момент от электродвигателей с помощью специальных электромеханических бортовых передач передавался на ведущие колёса кормового расположения. В аварийном режиме или в случае боевых повреждений одной из ветвей электропитания предусматривалось дублирование другой.

Готовые «фердинанды» в сборочном цехе завода Nibelungenwerke. Апрель 1943 года.

Ходовая часть «Фердинанда» применительно к одному борту состояла из шести опорных катков с внутренней амортизацией, сблокированных попарно в три тележки с оригинальной, очень сложной, но высокоэффективной поршевской схемой подвески с продольными торсионами, опробованной ещё на опытном шасси VK 3001 (Р). Ведущее колесо имело съёмные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц. Каждая гусеница состояла из 109 траков шириной 640 мм.

Тяжёлый истребитель танков «Фердинанд».

В рубке в цапфах специального станка была установлена 88-мм пушка Рак 43/2 (в самоходном варианте - StuK 43) с длиной ствола 71 калибр, разработанная на основе зенитной пушки Flak 41. Горизонтальный угол наведения был возможен в секторе 28°. Угол возвышения +14°, склонения -8°. Масса орудия 2200 кг. Амбразура в лобовом листе рубки прикрывалась массивной литой маской грушевидной формы, соединённой со станком. Однако конструкция маски оказалась не слишком удачной, не обеспечивавшей полной защиты от свинцовых брызг и мелких осколков, проникавших внутрь корпуса в щели между маской и лобовым листом. Поэтому на масках большей части «фердинандов» укрепили броневые щитки. В боекомплект пушки входили 50 унитарных выстрелов, размещённых на стенках рубки. В кормовой части рубки находился круглый люк, предназначенный для демонтажа пушки.

По немецким данным, бронебойный снаряд PzGr 39/43 массой 10,16 кг и начальной скоростью 1000 м/с пробивал на дистанции 1000 м 165-мм броню (при угле встречи 90°), а подкалиберный снаряд PzGr 40/43 массой 7,5 кг и начальной скоростью 1130 м/с - 193 мм, что обеспечивало «Фердинанду» безусловное поражение любого из существовавших тогда танков.

«Фердинанд» из 653-го тяжёлого дивизиона истребителей танков на исходной позиции накануне операции «Цитадель». Июль 1943 года.

Сборка первой машины началась 16 февраля 1943 года, а последний - девяностый «Фердинанд» покинул заводские цехи 8 мая. В апреле первая серийная машина проходила испытания на Куммерсдорфском полигоне.

Боевое крещение «фердинанды» приняли в ходе операции «Цитадель» в составе 656-го полка истребителей танков, в который входили 653-й и 654-й дивизионы (schwere Panzerj"ager Abteilung - sPz.J"ager Abt.). К началу сражения в первом имелось 45, а во втором 44 «фердинанда». Оба дивизиона находились в оперативном подчинении 41-го танкового корпуса, участвовали в тяжёлых боях на северном фасе Курской дуги в районе станции Поныри (654-й дивизион) и посёлка Тёплое (653-й дивизион).

Особенно тяжёлые потери понёс 654-й дивизион, в основном на минных полях. На поле боя остался 21 «фердинанд». 15 июля подбитая и уничтоженная в районе станции Поныри немецкая техника обследовалась представителями ГАУ и НИБТПолигона Красной Армии. Большая часть «фердинандов» находилась на минном поле, начинённом фугасами из трофейных крупнокалиберных снарядов и авиабомб. Более половины машин имели повреждения ходовой части: разорванные гусеницы, разрушенные опорные катки и т. д. У пяти «фердинандов» повреждения ходовой части были вызваны попаданиями снарядов калибра 76-мм и более. У двух немецких САУ стволы орудий оказались прострелены снарядами и пулями противотанковых ружей. Одна машина была разрушена прямым попаданием авиабомбы, а ещё одна - попаданием 203-мм гаубичного снаряда в крышу рубки. Лишь одна САУ этого типа, которая обстреливалась с разных направлений семью танками Т-34 и батареей 76-мм орудий, имела пробоину в борту, в районе ведущего колеса. Ещё один «Фердинанд», не имевший повреждений корпуса и ходовой части, был подожжён бутылкой с зажигательной смесью, брошенной нашими пехотинцами. Единственным достойным противником тяжёлых немецких самоходок оказалась самоходно-артиллерийская установка СУ-152. 8 июля 1943 года полк СУ-152 обстрелял атакующие «фердинанды» 653-го дивизиона, подбив при этом четыре вражеские машины. Всего же в июле - августе 1943 года было потеряно 39 «фердинандов». Последние трофеи достались Красной Армии на подступах к Орлу - на железнодорожной станции было захвачено несколько подготовленных к эвакуации повреждённых штурмовых орудий.

«Фердинанд» направляется к передовой. Курская дуга, июль 1943 года.

«Фердинанды» штаба 654-го дивизиона. Машины брошены своими экипажами при отступлении.

Судя по отсутствующей левой гусенице и воронке под машиной, этот «Фердинанд» № 501 из 5-й роты 654-го дивизиона истребителей танков, как и большинство других, подорвался на мине. Центральный фронт, район Понырей, июль 1943 года.

«Фердинанд» № 501 захваченный на Курской дуге. НИБТПолигон, 1943 год.

«Фердинанд» 653-го тяжёлого дивизиона истребителей танков, захваченный с экипажем бойцами 129-й Орловской стрелковой дивизии. Июль 1943 года.

Тяжёлый истребитель танков «Элефант».

Первые бои «фердинандов» на Курской дуге стали, по существу, и последними, где эти САУ использовались в массовом количестве. Причём, с точки зрения тактики, их применение оставляло желать лучшего. Созданные для истребления советских средних и тяжёлых танков на больших дистанциях, они применялись в качестве передового «броневого щита», вслепую тараня инженерные заграждения и противотанковую оборону, неся при этом большие потери. Вместе с тем, моральный эффект появления на советско-германском фронте практически неуязвимых немецких самоходок был очень большим. Появились «фердинандомания» и «фердинандобоязнь». Судя по мемуарной литературе, не было в Красной Армии бойца, который не подбил или, в крайнем случае, не участвовал в бою с «фердинандами». Они ползли на наши позиции на всех фронтах, начиная с 1943 года (а иногда даже и раньше) и вплоть до конца войны. Количество же «подбитых» «фердинандов» приближается к нескольким тысячам.

Схема бронирования САУ «Фердинанд».

Солдаты дивизии «Герман Геринг» проходят мимо застрявшего в грязи «Элефанта». Италия, 1944 год.

Подбитый «Элефант» на улице Рима. Лето 1944 года.

Объяснить подобный феномен можно тем, что большинство красноармейцев плохо разбиралось во всяких там «мардерах», «бизонах» и «насхорнах» и называло любую немецкую самоходку «Фердинандом», что свидетельствует, насколько велика была его «популярность» у наших бойцов. Ну а кроме того, за подбитый «Фердинанд» без разговоров давали орден.

После бесславного завершения операции «Цитадель», оставшиеся в строю «Фердинанды» были переброшены в Житомир и Днепропетровск, где начался их текущий ремонт и замена орудий, вызванная сильным разгаром стволов. В конце августа 654-й дивизион отправили во Францию для переформирования и перевооружения. При этом свои САУ он передал в 653-й дивизион, который в октябре - ноябре принимал участие в оборонительных боях в районе Никополя и Днепропетровска. 16 декабря дивизион покинул передний край и был отправлен в Австрию.

Чистка ствола орудия после стрельбы. 653-й дивизион истребителей танков. Галиция, 1944 год.

Из справки, поданной в Главное командование сухопутных войск, следует, что до 5 ноября 1943 года 656-й полк уничтожил 582 советских танка, 344 противотанковые пушки, 133 других орудия, 103 противотанковых ружья, три самолёта, три бронеавтомобиля и три САУ.

В период с января по март 1944 года на заводе Nibelungenwerke проводилась модернизация 47 оставшихся к тому времени «фердинандов». В лобовой броне корпуса справа была смонтирована шаровая установка пулемёта MG 34. На крыше рубки появилась командирская башенка, заимствованная у штурмового орудия StuG 40. Щиток на стволе орудия развернули «задом наперёд» для лучшего его крепления, а также оснастили щитками те САУ, которые его не имели. Боекомплект довели до 55 выстрелов. Название машины изменили на Elefant (слон). Впрочем, вплоть до конца войны самоходку чаще называли привычным именем - «Фердинанд».

«Тигр» Фердинанда Порше использовался в качестве командирской машины в 653-м дивизионе. Галиция, 1944 год.

В конце февраля 1944 года 1-ю роту 653-го дивизиона отправили в Италию, где она участвовала в боях под Анцио, а в мае - июне 1944 года - под Римом. В конце июня роту, в которой оставалось два исправных «Элефанта», перебросили в Австрию.

В апреле 1944 года 653-й дивизион в составе двух рот был отправлен на Восточный фронт, в район Тернополя. Здесь в ходе боёв дивизион потерял 14 машин, но 11 из них удалось отремонтировать и вновь ввести в строй. В июле в дивизионе, отступавшем уже по территории Польши, имелось 33 исправных самоходных орудия. Впрочем, 18 июля 653-й дивизион без разведки и подготовки был брошен в бой на выручку 9-й танковой дивизии СС Hohenstaufen и уже через сутки количество боевых машин в его строю уменьшилось более чем вдвое. Советские войска весьма удачно применяли против «элефантов» свои тяжёлые САУ и 57-мм противотанковые пушки. Часть немецких машин была лишь повреждена и вполне подлежала восстановлению, но ввиду невозможности эвакуации их подорвали или подожгли собственные экипажи. 3 августа остатки дивизиона - 12 боеспособных машин - отвели к Кракову. В октябре 1944 года в дивизион начали поступать САУ Jagdtiger, а оставшиеся в строю «элефанты» были сведены в 614-ю тяжёлую противотанковую роту.

Компоновка САУ «Элефант»:

1 - 88-мм пушка; 2 - броневой щит на маске; 3 - перископический прицел; 4 - командирская башенка; 5 - вентилятор; 6 - лючок перископического прибора наблюдения; 7 - укладка 88-мм выстрелов на стенке боевого отделения; 8 - электромотор; 9 - ведущее колесо; 10 - тележка подвески; 11 - двигатель; 12 - генератор; 13 - сиденье наводчика; 14 - сиденье механика-водителя; 15 - направляющее колесо; 16 - курсовой пулемёт.

«Элефант» из состава 3-й роты 653-го тяжёлого дивизиона истребителей танков. Польша, 1944 год.

До начала 1945 года рота находилась в резерве 4-й танковой армии, а 25 февраля её перебросили в район Вюнсдорфа для усиления противотанковой обороны. Последние бои «элефанты» провели в составе так называемой группы Риттера (капитан Риттер был командиром 614-й батареи) в конце апреля в Вюнсдорфе и Цоссене. В окружённом Берлине последние два самоходных орудия «Элефант» были подбиты в районе площади Карла-Августа и церкви Св. Троицы.

Бронированная ремонтно-эвакуационная машина Tiger (Р).

До наших дней сохранилось две САУ этого типа. В Музее бронетанкового вооружения и техники в Кубинке экспонируется «Фердинанд», захваченный Красной Армией в ходе Курской битвы, а в Музее Абердинского полигона в США - «Элефант», который достался американцам в Италии, под Анцио.

«Фердинанд» на выставке трофейного вооружения в ЦПКиО им. Горького в Москве. 1944 год.

| |

Герои популярных книги и фильма «Место встречи изменить нельзя», работники легендарного МУРа в качестве транспорта используют автобус, прозванный «Фердинанд». Из уст водителя главный герой узнает, что машина названа за сходство силуэта с немецкой самоходкой.

Из этого небольшого эпизода можно узнать, насколько была известна в среде фронтовиков самоходная артиллерийская установка производства Фердинанда Порше. Несмотря на небольшое количество выпущенных машин, эти установки запали в память всех, кому доводилось видеть их в бою.

История создания

Своим рождением самоходная установка прорыва «Фердинанд» обязана другому, не менее эпичному образцу германского танкового гения. Начало 1941 года ознаменовалось личным заказом Гитлера двум крупнейшим КБ Германии 26 мая на совещании, в присутствии высших чинов инженерного ведомства, относящихся к бронетанковым силам.

В присутствии представителей КБ были проанализированы бои во Франции, выявлены недостатки немецких боевых машин. Фердинанду Порше и Штайеру Хаккеру, директору «Хеншель» были официально сделаны особые заказы. Создать они должны были тяжелый танк, предназначенный для прорыва линий обороны противников Германии.

Еще одна причина заказа в неэффективности большинства германских танков в борьбе с толстокожими английскими «Матильдами» Мк.II. В случае успеха планируемой операции «Морской лев» панцерваффе должны были столкнуться, по разным оценкам, с 5 тысячами таких машин. На этом же совещании фюреру были представлены макеты танков Порше и Хеншеля.

Лето 1941 года двояко повлияло на разработки новых танков.

С одной стороны, конструкторы были заняты доработкой стоящих в серии машин. С другой Вермахт познакомился с танками КВ, произведшими как на генералов, так и на рядовых танкистов громадное впечатление. Осенью 1941го работы по разработке тяжелого танка были продолжены в форсированном режиме.

Управление вооружения, курировавшее создание машины, было на стороне фирмы Хеншель. По их же просьбам разработки возглавил Эрвин Адерс, вошедший в историю как главный конструктор танка-символа Вермахта.

Фердинанд Порше в этот период вступает в серьёзный конфликт с Управлением вооружений из-за технических несоответствий проектируемой и заказанной чиновниками башней проектируемого танка. В последствие это сыграет свою роль в судьбе обоих прототипов.

Гибнет в авиакатастрофе доктор Тодт, единственный союзник Порше в продвижении именно его модели. Однако сам Фердинанд был уверен в успехе своей разработки. Пользовавшийся неограниченным успехом у Гитлера, он разместил на свой страх и риск в фирме Нибелунгенверк заказ на изготовление корпусов для своих машин.

На испытаниях сыграла роль вражда любимчика фюрера и чиновников Управления.

Несмотря не превосходство модели Порше, зафиксированные по ходу испытаний, было рекомендовано принять на вооружение образец Хеншеля, к ужасу техников германской армии. Предложение Гитлера выпускать две машины встретило сдержанный отказ, мотивированный невозможностью выпускать в военное время два дорогостоящих, но равнозначных танка.

Неудача обернулась к Порше лицом, после того как в марте 1942 года стало ясно, что требуемое Гитлером новое мощное штурмовое вооружение, оборудованное 88-мм орудием, невозможно создать на базе PzKpfw. IV, как планировалось первоначально.

Тут и пригодились построенные Нибелунгенверком, 92 единицы шасси, для так и не попавших в серию «Тигров» конструкции Порше. Сам создатель с головой окунулся в новый проект. Увлекшись расчетами, он проработал схему с расположением экипажа в расположенной сзади просторной боевой рубке.

После согласований с Управлением вооружений и доработок завод Нибелунгенверк приступил к сборке корпусов новых самоходок на базе многострадальных шасси. В этот период, неясно кем, был убран заложенный Порше курсовой пулемет. Эта «доработка» сыграет потом свою роль в судьбе САУ.

Начало 1943 года ознаменовалось выходом из ворот первых самоходок и отправки их на фронт. В феврале приходит подарок фюрера создателю САУ – машине официально присваивается имя «фатера», «Фердинанд». По приказу того же «бесноватого» самоходки без приемки идут на Восток. Немало удивлённый Порше вспоминал, что ждал с фронта жалоб на свои недоработанные в спешке машины, но не получил ни одной.

Боевое применение

Крещением «Фердинандов» стала битва на Курской дуге. Советская разведка, правда, уже 11 апреля имела сведения о новой технике, подвозимой к линии фронта. К сведениям был прикреплен примерный чертеж машины, достаточно похожий на оригинал. Было составлено требование о проектировании 85-100-мм орудии для борьбы с броней самоходок, но до летнего наступления Вермахта, само собой, войска эти орудия не получили.

Уже 8 июля в Главное бронетанковое управление СССР пришла радиограмма о застрявшем на минном поле «Фердинанде», сразу привлекшем внимание своим неповторимым силуэтом. Прилетевшим на осмотр офицерам не довелось видеть эту машину, так как за два дня немцы продвинулись вперед.

В бой «Фердинанды» пошли у станции Поныри. Взять в лоб позицию советских войск у немцев не получалось, поэтому 9 июля была сформирована мощная штурмовая группа, в голове которой шли «Фердинанды». Тщетно выпускавшие снаряд за снарядом по САУ, советские артиллеристы, в итоге, оставили позиции у поселка Горелое.

Этим маневром они заманили наступающую группировку на минные поля, а затем ударами с флангов уничтожили большое количество бронетехники. 11 июля основная масса наступающей техники была переброшена на другой участок фронта, оставшиеся части батальона «Фердинандов» попытались организовать эвакуацию подбитой техники.

Это было сопряжено со множеством трудностей. Главной из них было отсутствие достаточно мощных тягачей, способных утащить самоходки к своим.

Мощная контратака советской пехоты 14 июля окончательно расстроило планы по вывозу этой техники.

Другой участок фронта, у поселка Теплое, атакуемый батальоном «Фердинандов», подвергся не меньшему прессингу. За счет более обдуманных действий противника, здесь потери самоходок были намного меньше. Но здесь произошел первый случай захвата боевой машины вместе с экипажем. Во время атаки, подвергшись массированному обстрелу тяжелой артиллерией, самоходчики начали маневрировать.

В результате машина попала на песок и «закопалась» в грунт. Сначала экипаж попытался своими силами откопать САУ, но подоспевшая советская пехота быстро переубедила немецких самоходчиков. Полностью исправная машина была вытащена из ловушки только в начале августа с помощью двух тракторов «Сталинец».

После окончания боев был проведен всесторонний анализ применения немцами новой самоходки, а так же способов эффективной борьбы с ней. Львиная доля машин были выведены из строя из-за подрыва на минах и повреждений ходовой части. Несколько САУ были подбиты тяжелой корпусной артиллерией и огнем СУ-152. Одна машина была уничтожена бомбой с , одну сожгли бутылками с КС пехотинцы.

И всего одна машина получила пробоину 76-мм снарядом, в полосе обороны Т-34-76 из 76-мм дивизионных пушек, огонь вёлся на дистанции всего 200-400 метров. Советские воины были под большим впечатлением от новых немецких машин. Командование, оценив сложность борьбы с «Фердинандом», дало распоряжение награждать орденами тех, кто смог в бою уничтожить эту машину.

Среди танкистов и артиллеристов распространились легенды о громадном числе этих САУ, так как любую немецкую самоходку с дульным тормозом и кормовой боевой частью они принимали за «Фердинанда».

Немцы сделали свои, неутешительные выводы. 39 из 90 имевшихся машин была потеряна под Курском, еще 4 машины сожгли в ходе отступления на Украине в 1943 году. Оставшиеся самоходки, в полном составе, кроме нескольких образцов, вывезли к Порше для доработки. Были заменены некоторые детали, установлен курсовой пулемет, и машина отправилась помогать в борьбе против союзников в Италии.

Широко распространен миф о том, что это перемещение было вызвано тяжестью системы и большей приспособленности итальянских каменистых дорог для них. На самом деле около 30 машин были отправлены на Восточный фронт, где в ходе отражений «10 сталинских ударов» 1944 года «Фердинанды», один за одним, отправлялись в небытие.

Последним сражением с участием этой машины стала битва за Берлин. Как бы ни было прекрасно орудие и броня, но сдержать Красную Армию весной 1945 года она не смогла.

Доставшиеся в качестве трофеев Советскому Союзу «Фердинанд» САУ использовались как мишени для апробации нового противотанкового оружия, разбирались до винтика для изучения, а затем были отправлены на слом. Единственная советская дошедшая до нашего времени машина стоит в знаменитой Кубинке.

Сравнительные характеристики с противником

Подобно сильному дикому зверю, «Фердинанд» имел не так много врагов, способных вступить с ним в единоборство на равных. Если брать машины аналогичного класса, ближе всего по эффективности окажется советские САУ СУ-152 и ИСУ-152, прозванные за эффективность стрельбы по «Тиграм», «Пантерам» и прочему зоопарку Гитлера, «зверобоями».

Так же можно рассмотреть специализированный истребитель танков СУ-100, проходивший испытания на трофейных самоходках Порше.

• бронирование, самая слабая часть советских самоходок в сравнении с «Фердинандом», 200 мм лобовой брони против 60…75 у советских образцов;
• орудие, 88-мм у немцев против 152-мм МЛ-20 и 100-мм пушки, все три орудия эффективно справлялись с подавлением сопротивления практически любых машин, но САУ Порше не поддавались, их (самоходок) броня пробивалась даже 152-мм снарядами с большим трудом;
• боекомплект, 55 снарядов у САУ Порше, против 21 у ИСУ-152 и 33 у СУ-100;
• запас хода, 150 км у «Фердинанда» и вдвое большие показатели у отечественных самоходок;
• количество выпущенных моделей: 91 единица у немцев, несколько сотен СУ-152, 3200 единиц ИСУ, чуть меньше 5000 СУ-100.

В итоге немецкая разработка по боевым качествам все же немного превосходит советские образцы. Однако проблемы с ходовой частью, а так же мизерный выпуск не дали в полной мере использовать потенциал этих машин.

Кроме того, советские танкисты и самоходчики, получив новые мощные пушки 85 и 122-мм на танках марки Т-34 и «ИС» смогли на равных бороться с творениями Порше, стоило зайти с фланга или тыла. Как часто бывает, все в итоге решала решительность и смекалка экипажа.

Устройство «Фердинандов»

Гитлер не жалел никаких материалов для любимого конструктора, поэтому машины Порше получили самое лучшее. Моряки передали часть запасов цементированной брони, рассчитанной на огромные флотские калибры. Масса и толщина заставили соединять броневые листы «в шип», дополнительно используя шпонки для усиления. Разобрать эту конструкцию было невозможно.

Дальнейшая обварка корпуса производилась, скорее, для герметизации, а не для сочленения. Броневые листы борта и кормы ставились под небольшим наклоном, повышая снарядостойкость. Там же имелись амбразуры для ведения огня из оружия экипажа. Небольшой размер этих отверстий, правда, не позволял весть прицельную стрельбу, так как не была видна мушка.

Корма рубки имела бронированный люк. В него загружали снаряды, через него меняли орудие. В случае повреждения через эту же дверь спасался экипаж. Внутри находилось 6 человек, компоновка предусматривала водителя-механика и радиста в лобовой части, затем моторное отделение в середине, а в корме командир орудия, наводчик и двое заряжающих.

Движение машины осуществлялось за счёт 2х двигателей фирмы Майбах, работавших на бензине.

Вообще, двигатели «Фердинанда» были чем-то фантастическим по меркам танкостроения 1940-х. Карбюраторные 12-цилиндровые HL 120TRM в 265 л.с расположены были не один за другим а параллельно. Коленвал ДВС имел фланец, к которому крепился генератор Typ aGV постоянного тока напряжением 385 вольт фирмы Siemens-Schuckert.

Электричество от генераторов передавалось на 2 тяговых электродвигателя Siemens-Schuckert D149aAC мощностью по 230 кВт каждый. Электродвигатель вращал понижающий планетарный редуктор, который соответственно свою тяговую звездочку гусеницы.

Низковольтная цепь выполнена по однопроводной схеме. Некоторые приборы (радиостанция, освещение, вентилятор) питались от напряжения 12В, некоторые (стартеры, независимые обмотки возбуждения электромашин) от 24В. Четыре аккумулятора заряжались от расположенных на каждом двигателе 24-х вольтовых генераторов. Всю электрику производила фирма «Бош».

Проблему создавала система выхлопа газов. У 5-го опорного катка находилось выведение выхлопной трубы, вокруг все нагревалось, из подшипников испарялась смазка, а резиновый бандаж быстро выходил из строя.

Ходовую часть самоходной установки Порше взял у своего же танка «Леопард», придуманного в 1940 году. Особенностью в ней было наличие тележки для торсионов, по 3 на борт, а не установка их внутри корпуса. Это снискало Фердинанду любовь немецких техников, седевших лишь при упоминании о ходовой хеншелевского «Тигра».

Что бы сменить каток у доктора Порше уходило около 4х часов, эта же операция на «Тигре» занимала около суток.

Сами катки так же были удачны за счет бандажей внутри колеса. Это требовало в 4 раза меньше резины. Принцип работы на сдвиг повышало порог службы бандажа.

Признанием удачности опыта можно назвать введение катков подобной конструкции на тяжелые танки в конце войны. На одну сторону уходило 108-110 траков шириной 64 сантиметра.

Вооружение самоходной установки представляло собой 88-мм орудие, с длиной ствола 71 калибр (около 7 метров). Установлено орудие было в шаровой маске, в лобовой части рубки.

Эта конструкция оказалась неудачной, так как в щели во множестве попадали осколки и брызги свинца от пуль. В дальнейшем, для исправления этого недочета, ставились специальные защитные щитки. Орудие «Фердинанда», одно из самых сильных разработок в немецкой армии, первоначально было зенитным. После доводки его поставили на самоходку.

Его снаряды эффективно поражали с большого расстояния практически любую советскую или союзную бронетехнику. Боекомплект включал бронебойные и подкалиберные снаряды, а так же осколочно-фугасные, раздельного заряжания.

Отмеченное выше отсутствие пулемета на ранних машинах можно объяснить следующим образом. Согласно немецкой тактике, штурмовые самоходные установки должны двигаться во второй линии наступления, за танками и пехотой, прикрывая их огнем орудия. Под Курском высокая концентрация, а, главное, эффективность огня артиллерии заставило бросить самоходки вперед, с минимальным прикрытием.

Оптика была представлена монокулярным прицелом, обеспечивающим наведение орудия на дальности 2 км.

Внутренняя связь поддерживалась переговорным устройством, за внешнюю связь отвечал радист (он же стрелок в модернизированном «Элефанте»).

Вклад в культуру и историю

Машина Порше, несмотря на малый тираж, оставила яркий след в истории Второй Мировой войны. Наряду с «Тигром» и «Мессершмиттом», эта самоходка является символом Вермахта. Составившая славу германских самоходных систем, она была настоящим ужасом для противника.

Конечно, бороться можно научиться со всяким противником, но в 1943 году в войсках началась настоящая «фердинандофобия». Ушлые немцы пользовались этим, надевая ведра на стволы других самоходок, имитируя дульный тормоз.

Судя по мемуарам, только советские войска уничтожили около 600 «Фердинандов» за время боев, при общем выпуске в 91 единицу.

Не отставали и немцы. Чем тяжелее и не удачней протекала для них война, тем больше был счет уничтоженных советских танков. Часто в мемуарах танкисты и самоходчики называют цифры подбитых машин, вдвое превышающие количество бронетехники на участке фронта. И в одном, и в другом случае рассматриваемые самоходные установки играли громадную роль.

Большое внимание уделяется САУ в литературе. Художественное произведение «На войне как на войне», описывающее советских самоходчиков, содержит описание поле боя после встречи немецкой самоходки с группой «тридцатьчетверок», не в пользу для советской техники. Сами бойцы говорят о нем, как о достойном и опасном противнике.

Часто встречается «Фердинанд» и в компьютерных играх по мотивам Второй мировой.

Собственно, проще назвать те игры, в которых САУ нет. Стоит отметить, что характеристики и описание в подобных поделках часто не соответствуют реальности. В угоду играбельности разработчики жертвуют настоящими характеристиками машины.

Можно самостоятельно сделать и поставить на полку легендарную машину. Многие фирмы, занимающиеся моделями, делают наборы по сборке в разных масштабах. Можно назвать бренды Cyber Hobby, Dragon, Italeri. Дважды производила и пускала в серию САУ фирма «Звезда». Первый выпуск, номер 3563, имел много неточностей.

Скопированные у Italeri лекала представляли «Элефант», и имели много неточностей. Следующая модель, 3653, представляет собой первый, получивший крещение под Курском «Фердинанд».

Вторая Мировая и Великая Отечественная война дали множество технических образцов, ставших легендами. Среди САУ немецкого производства «Фердинанд» занимает, безусловно, первое место.

Видео

Орудие повреждено! Точность стрельбы снижена вдвое! :) Фердинанд №614 после прямого попадания авиабомбы с пикировщика Пе-2, п.Горелое, 9 июля 1943г.

Panzerjager Tiger (P) mit 8,8 cm PaK43/2 "Ferdinand" (с начала 1944 - "Elefant"), Sd.Kfz.184 - немецкая тяжёлая противотанковая самоходно-артиллерийская установка (САУ) периода Второй мировой войны. Эта боевая машина, вооружённая 88-мм пушкой, является одним из самых сильно вооружённых и мощно бронированных представителей немецкой бронетехники того периода. Несмотря на свою малочисленность, Фердинанд является самым известным представителем класса самоходных орудий, и с ним связано большое количество легенд.

САУ «Фердинанд» была разработана в 1942-1943 годах, являясь во многом импровизацией на базе шасси не принятого на вооружение тяжёлого танка Tiger конструкции доктора Фердинанда Порше. Изначально САУ имела хороший потенциал, однако тактика применения и неблагоприятные условия местности, на которой применялись "Фердинанды", во многом помешала реализовать преимущества этой САУ. Фердинанды участвовали в боях на северном фасе Курской дуги, на осенних боях 1943 на Восточном фронте, в Италии и на западной Украине в 1944, а оставшиеся в строю немногочисленные САУ - в боевых действиях в Польше и Германии в 1945. В Советской Армии «Фердинандом» часто называли любую немецкую самоходную артиллерийскую установку.

История создания

БРЭМ на базе шасси VK 4501(P)

История создания «Фердинанда» тесно переплетена с историей создания знаменитого танка «Тигр I» . Этот танк разрабатывался двумя конкурирующими конструкторскими бюро - «Порше» и «Хеншель». Зимой 1942 года началось изготовление опытных образцов танков, получивших название VK 4501 (P) («Порше») и VK 4501 (H) («Хеншель»). 20 апреля 1942 года (в день рождения фюрера) опытные образцы были продемонстрированы Гитлеру, проведя показательные стрельбы. Оба образца показали близкие результаты, и решение о выборе образца для серийного производства не было принято. Гитлер настаивал на параллельном производстве обоих типов, военное руководство склонялось к машине Хеншеля. В апреле - июне испытания были продолжены, параллельно фирма «Нибелунгенверке» начала сборку первых серийных «Тигров» Порше. 23 июня 1942 года на совещании у Гитлера было решено иметь в серийном производстве только один тип тяжёлого танка, которым стала машина фирмы «Хеншель». Причиной этого считаются проблемы с электромеханической трансмиссией танка Порше, малый запас хода танка, необходимость разворачивания серийного производства двигателей для танка. Определённую роль сыграл и конфликт Фердинанда Порше и немецкого Управления Вооружений.

Несмотря на то, что военные отдали предпочтение «Тигру» фирмы «Хеншель», не прекращались работы и над VK 4501 (Р). Так, 21 июня 1942 года Ф. Порше получил указание вооружить свой танк более мошной 88-мм пушкой с длиной ствола в 71 калибр, созданной на основе зенитки Пак 41. Это задание было выдано рейхсминистерством вооружения и боеприпасов на основе личного распоряжения фюрера, который никак не хотел отказаться от очень ему понравившегося танка своего любимца Порше. Однако выполнить это не удалось, и 10 сентября 1942 года руководство завода «Нибелунгенверке» направило письмо в рейхсминистерство. в котором сообщало о невозможности установки на VK 4501 (Р) башни с 88-мм пушкой с длиной ствола в 71 калибр. Параллельно с этой задачей, конструкторское бюро Порше рассматривало вариант вооружения своего «Тигра» трофейной французской 210-мм мортирой в неподвижной рубке. Эта идея также принадлежала А. Гитлеру, который высказывался о необходимости иметь на вооружении панцерваффе самоходные артиллерийские установки больших калибров, необходимые для поддержки танковых частей.

На совещании 22 сентября 1942 года, где среди прочих вопросов поднималась и судьба VK 4501 (Р), Гитлер высказался о необходимости переделки этого шасси в тяжелое штурмовое орудие, вооруженное 88-мм пушкой с длиной ствола в 71 калибр или 210-мм французской мортирой, установленных в неподвижной рубке. Кроме того, фюрер высказал пожелание об усилении лобовой брони машины до 200 мм - такая защита не пробивалась даже орудием «Тигра». При этом он предлагал использовать для этого «плиты морской брони». Однако никакого официального решения о судьбе VK 4501 (Р) на этом совещании не принималось. Лишь спустя неделю. 29 сентября, последовало официальнее указание фирме Порше от управления вооружений сухопутных войск о переделке танка его конструкции в «тяжелое штурмовое орудие». Однако конструктор мягко сказать проигнорировал это, так как еще не оставлял надежды увидеть свой танк на вооружении. Тем более что 10 октября 1942 года фирмы «Крупп» и «Рейнметалл» получили распоряжение о разработке башни с 88-мм пушкой в 71 калибр для ее установке на шасси танков «Тигр» Порше и «Хеншель». Однако на заседании 14 октября 1942 года А. Гитлер потребовал, не ожидая завершения проектирования, немедленно начать работы по разработке и производству штурмовых орудий с 88-мм пушками на шасси танков VK 4501 (Р) и Pz.IV.

Для ускорения работ по переделке «Тигра» Порше была привлечена фирма «Алкетт» (Almerkische Kettenfabrik или сокращенно Alkett) в пригороде Берлина Шпандау - единственная в Рейхе, имевшая опыт изготовления штурмовых орудий. А на заводе «Нибелунгенверке» под руководством Ф. Порше в спешном порядке перерабатывали конструкцию силовой установки и электротрансмиссии для установки в новую самоходку. При этом кроме вооружения - 88-мм пушка и толщины брони в лобовой части - 200 мм, ограничивалась только боевая масса машины - не более 65 тонн. Остальные характеристики остааляли на усмотрение проектировщиков. Несмотря на заявление Порше о готовности начать серийный выпуск «тигров» с 12 мая 1942 года, заводы «Нибелунгенверке» и «Обердонау» были готовы к производству VK 4501 (Р) лишь к концу июля - потребовалось время на отработку технологического процесса, необходимой документации, инструмента и приспособлений. Но. несмотря на это, к началу августа на этих предприятиях имелся задел для сборки нескольких десятков шасси (бронекорпуса, раскрой броневых листов, детали ходовой части). После принятия решения о переделке «Тигра» конструкции Ф. Порше в тяжелое штурмовое орудие работы по сборке корпусов и шасси активизировались. В середине октября 1942 года два шасси (№ 15010 и 15011) передали фирме «Алкетт» для облегчения проектирования новой машины.

Проект переделки, разработанный «Алкеттом», был готов 30 ноября 1942 года (во всяком случае, именно эта дата стоит на эскизном проекте нового штурмового орудия). 11 декабря 1942 года его рассмотрели на заседании представителей рейхсминистерства вооружения и боеприпасов и управления вооружений сухопутных войск. Самой значительной переделке подверглась общая компоновка машины. Большой вылет ствола артсистемы не позволял установить рубку с вооружением на месте боевого отделения танка VK 4501 (Р) в передней части корпуса. Поэтому была принята схема с кормовым расположением рубки с пушкой, для чего пришлось сдвинуть вперед двигатели силовой установки с генераторами, которые оказались в середине корпуса. Из-за этого механик-водитель и радист оказались «отрезанными» от остального экипажа, находящегося в рубке. Пришлось отказаться и от использования двигателей воздушного охлаждения Тур 101 конструкции Ф. Порше, установленных на VK4501 (Р) - они оказались достаточно капризными, к тому же не находившимися в серийном производстве. В результате пришлось прибегнуть к установке проверенных и надежных двигателей «Майбах» (Maybach HL 120TRM) мощностью 265 л.с., что потребовало полной переделки системы охлаждения (такие двигатели ставились на танки Pz.III и штурмовые орудия StuG III). Кроме того, для повышения запаса хода пришлось заново спроектировать бензобаки увеличенной емкости.

Проект в целом получил одобрение, правда, военные потребовали уменьшить массу машины до 65 т, как планировалось по заданию. 28 декабря 1942 года рассматривался переделанный и упрощенный проект тяжелого штурмового орудия на шасси «Тигра» Порше. Согласно приведенных представителями «Алкетта» более точных расчетов, боевая масса машины должна была составить 68,57 т: переделанный корпус, включая 1000 л горючего - 46,48 т, броневая рубка - 13,55 т, пушка с установкой броневым шарообразным щитком - 3,53 т, дополнительная защита лобовой части и передней части днища - 2,13 т, укладки боеприпасов и снаряды - 1,25 т и экипаж с инструментами и запасными частями -около 1,63 т. Некоторые инженеры и «Нибелунгенверке». и «Алкетта» опасались, что ходовая часть, рассчитанная на 55-тонную боевую машину, может не выдержать дополнительной массы. В результате обсуждения было принято решение облегчить самоходку за счет уменьшения боекомплекта, изъятия пулемета в лобовом листе рубки, части инструмента и запасных частей, а также дополнительной 30-мм брони на нижнем переднем листе корпуса. В результате этих мероприятий удалось уложиться в заданный 65 т, проект был одобрен и рекомендован к серийному производству. Одновременно поступило указание об изготовлении 90 таких машин и формировании из них двух батальонов.

Инспекторы управления вооружения сухопутных сил в апреле 1943 года приняли 30 «Фердинандов», оставшиеся 60 машин были приняты в мае. Один из них остался в распоряжении военной приемки (WafPruef) на «Нибелунгенверке» для испытания и проверки вооружения, а 89 передали в распоряжение управления артиллерийско-технического имущества сухопутных сил. Там «фердинанды» получат и боеприпасы, инструменты, запасные части и радиостанции. 29 машин передали в войска в апреле. 56 - в мае, остальные 5 отправили в июне, когда подразделения уже выдвигались к линии фронта. 1 мая 1943 года фирма «Нибелунгенверке» получила заказ на изготовление пяти машин на шасси «Тигра» Порше, предназначенных для эвакуации поврежденных или застрявших «фердинандов». Проект, получивший обозначение Bergepanzer Tiger (Р), был закончен в начале июля 1943 года. Он представлял собой шасси «Фердинанда», но без дополнительной брони, в кормовой части которого располагалась небольшая рубка в форме усеченной пирамиды с люками и шаровой пулеметной установкой в лобовом листе. Машина не имела никакого оборудования, кроме 10-тонной лебедки, которая могла монтироваться на корпусе снаружи.

Список официальных названий САУ

• StuG mit der 8,8 cm lang - совещание фюрера 22 ноября 1942
• StuG 8,8 cm K. auf Fgst. Tiger (P) - 15.12.42
• Tiger-Sturmgeschutz
• Sturmgeschutz auf Fgst. Porsche Tiger mit der langen 8,8 cm
• Предложение имени "Ferdinand" для 8,8 cm StuK 43/1 auf Fgst Tiger P1
• Ferdinand (StuK43/1 auf Tiger)
• StuG 8,8 cm K. auf Fgst. Tiger P (Ferdinand)
• Panzerjager Tiger (P) Sd.Kfz.184
• 8,8 cm Pz.Jg. 43/2 L/71 Tiger P
• Panzerjager Tiger (P)
• Ferdinand
• Tiger (P) Sd.Kfz.184
• Panzerjager Ferdinand
• StuG 8,8 cm PaK43/2 (Sf.) Sd.Kfz.184
• StuG m. 8,8 cm PaK43/2 auf Fgst. Tiger P (Ferdinand)
• Предложение имени "Elefant" для 8,8 cm StuG Porsche
• Elefant
• schwere Panzerjager VI (P) 8,8 cm PaK43/2 L/71 "Elefant" (fruher Ferdinand)
• Panzerjager Tiger (P) mit 8,8 cm PaK43/2 Sd.Kfz.184
• Elefant 8,8 cm StuG mit 8,8 cm PaK43/2 Sd.Kfz.184

Модификации

Вид 3/4 сверху спереди корпуса и рубки Фердинанда

Вид 3/4 сверху спереди корпуса и рубки Элефанта

29 ноября 1943 года А. Гитлер предложил ОКН изменить названия образцов бронетанковой техники. Его предложения о наименовании были приняты, и узаконены приказом от 1 февраля 1944 года, и продублированы приказом от 27 февраля 1944 года. В соответствии с этими документами «Фердинанд» получил новое обозначение - «Элефант» 8,8-см штурмовое орудие Порше" (Elefant fur 8,8 cm Sturmgeschutz Porsche). Из дат проведения модернизация видно, что изменение названия самоходки произошло случайно, но ко времени, так как отремонтированные «Фердинанды» вернулись в строй. Это облегчило различие между машинами: первоначальный вариант машины назывался «Фердинанд», а модернизированный - «Элефант». В ходе боев лета-осени 1943 года во внешнем виде «Фердинандов» произошли некоторые изменения. Так, на лобовом листе рубки появились желобки для стока дождевой воды, на некоторых машинах ящик ЗИП и домкрат с деревянным брусом для него перенесли на корму машины, а на верхнем лобовом листе корпуса стали крепить запасные траки.

В период с января по апрель 1944 года оставшиеся в строю «Фердинанды» прошли модернизацию. В первую очередь, их оснастили курсовым пулеметом MG-34, смонтированным в лобовом листе корпуса. Несмотря на то, что «Фердинанды» предполагалось использовать для борьбы с танками противника на дальних дистанциях, боевой опыт показал необходимость в пулемете для обороны самоходки в ближнем бою, особенно если машина была подбита или подорвалась на фугасе. Например, во время боев на Курской дуге, некоторые экипажи практиковали стрельбу из ручного пулемета MG-34 даже через ствол орудия.

Кроме того, для улучшения обзорности на месте люка командира самоходки установили башенку с семью смотровыми перископическими приборами (башенка была полностью заимствована у штурмового орудия StuG42). Кроме этого, на самоходках усилили крепление крыльев, заварили бортовые смотровые приборы механика-водителя и стрелка-радиста (реальная эффективность этих приборов оказалась близкой к нулю), упразднили передние фары, перенесли установку ящика ЗИП, домкрата и запасных траков на корму корпуса, увеличили боекомплект на пять выстрелов, установили новые съемные решетки на моторно-трансмиссиониое отделение (новые решетки обеспечивали защиту от бутылок КС, активно использовавшихся пехотой Красной Армии для борьбы с танками и САУ противника). Кроме того, самоходки получили циммеритное покрытие, защищавшее броню машин от магнитных мин и гранат противника.

Отличия между «Фердинандом» и «Элефантом». На «Элефанте» имелась курсовая пулеметная установка, прикрытая дополнительной накладной броней. Домкрат и деревянная подставка для него перенесены в корму. Передние подкрылки усилены стальными профилями. С передних подкрылков сняты крепления для запасных траков. Демонтированы передние фары. Над смотровыми приборами механика-водителя установлен солнцезащитный козырек. На крыше рубки смонтирована командирская башенка по типу командирской башенки штурмового орудия StuG III . На лобовой стенке рубки приварены желоба для стока дождевой воды.

Боевое применение

Результат обстрела "Ferdinand" бронебойными снарядами орудия МЛ-20С САУ СУ-152 с дистанции 1200м. Один снаряд попал в район амбразуры пулемёта, оторвал накладную 100 мм броню, и сломал вторую 100 мм бронеплиту, выбив заглушку пулемётного порта. Выше видны отметины попаданий в рубку снарядов, не пробивших броню.

Формирование подразделений на "Фердинандах" началось 1 апреля 1943 года, когда 197-й дивизион штурмовых орудий StuG III, находившийся в учебном лагере Брук-он-Лейте в Австрии получил приказ о реорганизации в 653-й тяжелый батальон истребителей танков (scwere Panzeijager Abteilung 653), который по штату должен был иметь на вооружении 45 САУ "Фердинанд". 197-й-й дивизион имел кадровый состав, действовавший на советско-германском фронте с лета 1941-го по январь 1943 года и имевший богатый боевой опыт. В ходе формирования будущие экипажи самоходок были направлены на завод "Нибелунгенверке", где проходили обучение и участвовали в сборке "Фердинандов". В конце апреля 653-й батальон имел на вооружении 45 машин, однако в первых числах мая по приказу командования их передали на укомплектование 654-го батальона, формировавшегося в Руане. К середине мая 653-й батальон насчитывал уже 40 "Фердинандов" и усиленно занимался боевой подготовкой. 24 и 25 мая батальон посетил генерал-инспектор танковых войск Г. Гудериан, который провел учения на полигоне в Нойзейдель (Neusiedel). В ходе их проведения "Фердинанды" прошли 42 км, кроме того, отрабатывалось взаимодействие с ротой радиоупрааляемых транспортеров взрывчатки BIV "Borgward", которые предназначались для проделывания проходов в минных полях. 9-12 июня 1943 года 653-й батальон тяжелых истребителей танков 11 железнодорожными эшелонами убыл с австрийской станции Пандорф на советско-германский фронт. Они проследовали через Модлин, Брест, Минск, Брянск. Карачев и Орел, разгрузившись на станции Змиевка (в 35 км южнее Орла). 654-й тяжелый батальон истребителей танков начал свое формирование в конце апреля 1943 года на базе 654-го противотанкового дивизиона, сформированного еще в конце августа 1939 года. Сначала дивизион имел на вооружении 37-мм пушки Рак35/36, затем получил САУ "Мардер II" . Он участвовал во французской кампании и боях на советско-германском фронте.Сначала батальон должен был получить 88-мм противотанковыми САУ "Хорниссе" (Hornisse), но в последний момент решение переменили, и батальон стали готовить на "Фердинанды". До 28 апреля он находился в Австрии, а к 30 апреля 1943 года его перебросили во Францию, в Руан. В середине мая из 653-го батальона прибыли первые "Фердинанды". Разгрузившись, они проследовали через город, вызвав панику: "характерный шум работающих двигателей приняли за воздушный налет авиации союзников". А прохождение машин по старому мосту через Сену вызвало его проседание на 2 см. Батальон расположился на аэродроме недалеко от Руана, где проходило обучение экипажей. В конце мая прибыл последний, 45-й "Фердинанд", а 6 июня в присутствии Г. Гудериана прошло учение "Фердинандов" совместно с частями 24-й танковой дивизии. При этом Гудериан сказал, что основная задача батальона состоит в том, чтобы "обеспечить прорыв хорошо укрепленных позиций противника и открыть путь танковым частям во вражеский тыл".

Курская Дуга, лето 1943

Прибыв на фронт, 653 и 654-й батальоны вошли в состав 656-го танкового полка (Panzer Regiment 656), штаб которого сформировали еше 8 июня 1943 года. Помимо 653 и 654-го тяжелых батальонов истребителей танков в его состав включили 216-й батальон штурмовых танков, (Sturmpanzer Abteilung 216) вооруженный "Бруммбарами"(Sturmpanzer IV "Brummbar"), а также две роты (213 и 214-ю) радиоуправляемых транспортеров B4. Полк входил в состав 9-й полевой армии и должен был обеспечить прорыв советской обороны в направлении станции Поныри - Малоархангельск. С 25 июня "Фердинанды" начали выдвигаться к линии фронта. Все перемещения осуществлялись только ночью по специально разработанному маршруту. Находившиеся на нем мосты были усилены и помечены литерой F. Для маскировки выдвижения "Фердинандов" над зоной сосредоточения летали самолеты люфтваффе. К 4 июля 656-й танковый полк развернулся следующим образом: к западу от железной дороги Орел - Курск 654-й батальон (район Архангельское), к востоку 653-й батальон (район Глазунова), а за ними - три роты 216-го батальона. Каждому батальону "Фердинандов" придавалась рота радиоуправляемых транспортеров взрывчатки "Боргвард". Таким образом, 656-й полк действовал на фронте до 8 км.

На фото генерал К. Рокоссовский со штабом осматривают захваченный Фердинанд.

5 июля 1943 года в 3:40, после артиллерийской и авиационной подготовки, 653 и 654-й батальоны, поддерживая части 86 и 292-й пехотных дивизий, двинулись вперед двумя эшелонами - две роты в первом, одна во втором. 653-й батальон в первый день вел тяжелые бои у советских позиций в районе высоты 257,7, которую немцы прозвали "Танковая высота". Действия затруднялись огромным количеством минных полей, в которых "боргварды" не успевали проделывать проходы. В результате, в самом начале боя более 10 "Фердинандов" подорвались на минах, получив повреждения катков и траков. Тяжелые потери были и в личном составе экипажей. Так, при осмотре своей поврежденной машины подорвался на противопехотной мине и был тяжело ранен командир 1-й роты гауптман Шпильман. Вскоре к минам добавился огонь советской артиллерии, который оказался довольно эффективным. В результате, к 17:00 5 июля на ходу осталось всего 12 "Фердинандов" из 45. В течение следующих двух дней - 6 и 7 июля - остатки 653-го батальона участвовали в боях по овладению станцией Поныри.

Начало атаки 654-го батальона оказалось еще более неудачным. Приданные саперы подготовили по два прохода через свои минные поля для 6 и 7-й рот (5-я шла во втором эшелоне за 7-й). Однако, когда "Фердинанды" начали движение, 6-я рота и приданный ей взвод "боргвардов" попали на необозначенное на картах немецкое минное поле. В результате часть B4 сдетонировали, при этом уничтожив несколько своих машин управления. В течение нескольких минут большая часть "Фердинандов" 6-й роты подорвалась на минах и вышла из строя. Советская артиллерия открыла по самоходкам ураганный огонь, который заставил залечь поднявшуюся в атаку немецкую пехоту. Несколько саперов под прикрытием орудий "Фердинандов" сумели расчистить путь, и четыре оставшихся на ходу машины 6-й роты сумели выйти к первой линии советских траншей. Заняв первую линию траншей и дождавшись своей пехоты, остатки 654-го батальона двинулись дальше, в сторону Понырей. При этом часть машин подорвалась на минах, а "Фердинанд" №531 был подбит артиллерийским огнем и сгорел. В сумерках, достигнув холмов севернее Понырей - и выполнил задачу дня - батальон остановился на отдых и перегруппировку.

Из-за проблем с подвозом горючего и, главным образом, боеприпасов, 6 июля "Фердинанды" вступили в бой лишь в 14:00. Однако из-за сильного артогня немецкая пехота понесла большие потери и отстала, атака захлебнулась.

п. Александровка, р-он Подмаслово. Брошен в период 15-18 июля 1943г. Погрузился правой гусеницей в мягкий грунт. Атака нашей пехоты помешала экипажу уничтожить свою машину.

На подъеме перегрев двигателей, пожар в машинном отделении.

На следующий день остатки 653 и 654-го батальонов оттянули к Бузулуку в качестве корпусного резерва, 8 июля 1943 года 6 "Фердинандов" и несколько "Бруммбаров" участвовали в атаке на Поныри, но безрезультатно. В 6.00 9 июля боевая группа майора Кагль (505-й тяжелый танковый батальон "Тигров", 654 (и часть машин 653-го), 216-й батальоны и дивизион штурмовых орудий) начала очередной штурм Понырей. По свидетельству экипажа одного из "Фердинандов", "сопротивление противника было просто ужасающим", и, несмотря на то, что группа вышла на окраину населенного пункта, развить успех не удалось. После этого 653 и 654-й батальоны отвели в резерв в район Бузулук - Малоархангельск.

С началом советского контрнаступления все имеющиеся в строю "Фердинанды" активно использовались в боях.Так, 12-14 июля 24 самоходки 653-го батальона поддерживали части 53-й пехотной дивизии в районе Березовец. При этом, отражая атаку советских танков у Красной Нивы экипаж "Фердинанда" лейтенанта Тирета доложил об уничтожении 22 из них.15 июля 654-й батальон отбил атаку танков со стороны Мало-Архангельск - Бузулук, при этом 6-я рота в своем боевом донесении сообщала об уничтожении 13 боевых машин противника. В последующем остатки батальонов оттянули в Орел, хотя 6-я рота 654-го батальона поддерживала отход 383-й пехотной дивизии. В ходе советского наступления, начавшегося 12 июля 1943 года, было потеряно еще 20 "Фердинандов" (по состоянию на 1 августа). Большинство из них были взорваны собственными экипажами из-за невозможности эвакуировать после выхода из строя по боевым и техническим причинам.Итого общие безвозвратные потери 653 и 654-го батальонов в ходе операции "Цитадель" составили 39 "Фердинандов". При этом штаб 656-го танкового полка донес, что за этот период он вывел из строя 502 вражеских танка и САУ, 20 противотанковых и около 100 других орудий. К 30 июля все "Фердинанды" были выведены с фронта, и по приказу штаба 9-й армии отправлены в Карачев - самоходки по железной дороге, а остальная матчасть своим ходом.

В начале августа 654-й батальон передал 19 своих оставшихся Фердинадов в 653-й батальон, и без техники убыл во Францию для пополнения (в апреле 1944 654-й батальон получил свои первые Ягдпантеры).

653-й же батальон с 50-ю Фердинандами в ускоренном темпе устранял повреждения техники в Днепропетровске. 19 сентября 1943 батальон получил приказ предоставить все 14 боеспособных на тот момент САУ для обороны Днепра. После ряда тяжелейших боёв в районе Никополь-Кривой Рог, остатки батальона - 7 Фердинандов - получили приказ вернуться в Австрию на ремонт и отдых. Однако ситуация на фронте и погодные условия - не позволила батальону выйти из боёв до 10 января 1944.

Италия, 1944

Sdkfz 184 "Ferdinand", потерянные в ходе боев в Италии, весна-лето 1944г.

1 марта 1944г. Сел на мягком грунте. Попытка вытащить силами Тигра из 508 ттб под непрерывным обстрелом окончилась неудачей. Уничтожен экипажем.

В связи со сложной ситуацие на фронте, сложившейся в Италии в начале 1944, 11 Фердинандов, отремонтированных к тому времени, были сведены в 1-ю роту иотправлены в Анцио. По прибытии они были прикомандированы к 216-му батальон штурмовых орудий и вошли в состав 508-го тяжелого танкового батальона, вооруженного танками Тигр . Перед батальоном была поставлена задача сбросить войска союзников с занимаемых плацдармов. Однако мягкий итальянский грунт мало подходил для Фердинандов и Тигров , и многие машины просто увязали в нем, при этом их было невозможно эвакуировать из-за сильнейшего огня артиллерии. Вскоре Элефанты (переименованные недавно приказом Фюрера) были переведены в резерв, и прикрывали отход германских войск. Однако и здесь их постигла неудача - несколько машин было выведено из строя американскими истребителями-бомбардировщиками. Остаткам роты - 5 Элефантам - пришлось перемещаться только по ночам, естественно, ни о какой боевой эффективности речи и не шло. 6 августа последние 3 Элефанта 1-й роты прибыли в Вену для отдыха и ремонта.

Сел на мягком грунте. Попытка вытащить силами Бергфердинанда не удалась. Уничтожен ночью экипажем под руководством комроты.

Восточный фронт, 1944-45

Во время боёв на зап. Украине, САУ из 2-й роты 653 батальона получил попадание 152мм от нашей САУ правее орудия. На фото видна отметина. Броня не пробита, однако из-за внутренних повреждений САУ отправляется на заводской ремонт.

В это время 2-я и 3-я роты батальона с 30-ю Элефантами в апреле 1944 была направлена на Украину, в район Львова, на помощь окруженным в районе Тарнополя войскам. Однако в условиях весенней распутицы действия многотонных монстров были серьёзно осложнены, и после потери 3-х САУ батальон был отозван в резерв до лучших времён.

13 июля в южной Польше началась т.н. Львовско-Сандомирская операция советской армии. Большая часть войск группы армий "Северная Украина" была направлена севернее, на помощь сильно постадавшей группе армий "Центр". В результате советские танковые клинья легко вспарывали германскую оборону. Бои в составе группы армий "Северная Украина" ещё раз наглядно продемонстрировали все слабые стороны Элефантов: под непрерывным давлением наступающей советской армии, батальон не мог успешно эвакуировать подбитые машины. Ни о каком серьёзном ремонте не могло быть и речи. При этом во время отступления приходилось постоянно искать мосты, которые смогли бы выдержать тяжелые машины, и Элефантам приходилось наматывать лишние километры, теряя по пути всё больше и больше машин из-за технических неисправностей. Всего в ходе летних боёв на батальон безвозвратно потерял 19 САУ Элефант.

Остатки 653-го батальона были выведены в Краков в августе, тогда же было принято решение: все боеспособные Элефанты собрать во 2-й роте, а 1-ю и 3-ю отвести во Францию и переформировать на новую САУ Ягдтигр . 2-я рота с 14-ю САУ отправилось в Польшу в сентябре 1944. 15-го декабря 1944 она была переименована в 614-ю отдельную тяжелую роту истребителей танков, и в январе приняла участие в отражении Висло-Одерского наступления советской армии. И опять, при плохих погодных условиях, недостаточном снабжении, при полном господстве советских ВВС в воздухе, количество боеспособных САУ сократилось до конца января всего до 4-х. Все они были отправлены в район Берлина для ремонта, котрый сильно затянулся в условиях хаоса последних месяцев войны в Европе.

К началу боёв за Берлин немцы успели отремонтировать всего две САУ, которые приняли участие в последних боях и были захвачены советскими и польскими солдатами 1 мая 1945 в Берлине на площади Карла-Августа.

Фотографии и рисунки

Panzerjager Tiger (P) в наше время

В Советском Союзе в разное время имелось не менее восьми трофейных комплектных «Фердинандов»:

• №331 - Захвачен 15-18 июля 1943г. около п. Александровка, р-он Подмаслово. Погрузился правой гусеницей в мягкий грунт. Атака нашей пехоты помешала экипажу уничтожить свою машину.
• №333 - Захвачен бойцами 129-й Орловской стрелковой дивизии в период 15-18 июля 1943г. около п. Александровка, р-он Подмаслово. Недалеко днем позже будет захвачен Фердинанд №331.
• №II02 - захвачен в районе ст. Поныри - с/х "1-е Мая". Эту САУ осматривал Рокоссовский.
• №501 - захвачен в районе ст. Поныри - с/х "1-е Мая".
• №502 - захвачен в районе ст. Поныри - с/х "1-е Мая". САУ подорвалась на мине, сорван ленивец. Позднее испытывлась обстрелом.
• №624 - Захвачен 12 июля 1943г в районе Теплое - Ольховатка. При выходе из боя засел на рыхлом грунте. Машина была доставлена на выставку в ЦПКиО им. М.Горького в г. Москве
• Ещё один сильно повреждённый Фердинанд захвачен на платформе ж/д станции Орёл 2 августа 1943г, и ещё одна неустановленная машина.

Одна САУ была расстреляна под Понырями в июле - августе 1943 года при испытании её брони; ещё одна - расстреляна осенью 1944 года при испытании новых образцов вооружения. В конце 1945 года в распоряжении различных организаций имелось шесть САУ. Они использовались для проведения различных испытаний, часть машин была в итоге разобрана с целью изучения конструкции. В итоге все они, кроме одной, были сданы на слом, как и все машины, захваченные в сильно повреждённом состоянии.

До настоящего времени сохранилась единственная САУ Фердинанд.

Фердинанд №501 из состава штаба 1./s.Pz.Jg.Abt.654, т.н. "Kommando Noak", названной по имени командира 654-го батальона Maj. Karl-Heinz Noak. САУ подорвалась на мине в районе ж/д станции Поныри - Совхоз "1-е Мая". Незначительно повреждена ходовая. САУ отремонтирована и отправлена на испытания в НИИБТ в г.Кубинка. До настоящего времени дошла в приличном состоянии, правда в советское время была разграблена изнутри.

Камуфляж типичен для 654-го батальона - тёмно-желтый (Dunkelgelb RAL 7028) фон с нанесённой "сеткой" из тёмнозелёного (Olivgrün RAL 6003) либо красно-коричневого (Rotbraun RAL 8017). Маркировка белого цвета - тактический номер 501 и буква на левом подкрылке N , обозначающая принадлежность к тактической группе "Ноак".

"Фердинанд" из музея Кубинки

Элефант №102 из состава 1./s.Pz.Jg.Abt.653, т.н. "Kommando Ulbricht", названной по имени её командира Hptm. Hellmut Ulbricht. Эта командирская САУ была брошена на дороге Cisterna-Cori в Италии 24 мая 1944г. из-за невозможности эвакуации после пожара в моторном отделении. Позднее обнаружена американскими войсками, и вывезена в США. Выставлена на полигоне Музея БТТ в г.Абердин, США. После того, как "Элефант" прибыл в США, специалистами был проведён внешний косметический ремонт и покраска. Внутри работы не проводились, т.к. САУ сильно выгорела. В этом состоянии Элефант простоял под открытым небом несколько десятков лет, и только в конце 1990-ых был приведён в сносное состояние - был восстановлен первоначальный камуфляж. Правда, циммеритовое покрытие американцы повторить не смогли или не захотели.

Камуфляж типичен для 1-й роты на итальянском ТВД - тёмно-желтый (Dunkelgelb RAL 7028) фон с нанесёнными хаотично мелкими пятнами тёмнозелёного (Olivgrün RAL 6003) и красно-коричневого (Rotbraun RAL 8017). Маркировка белого цвета - тактический номер 102 и буква U , обозначающая принадлежность к тактической группе "Ульбрихт".

САУ несёт на себе отметки боевых повреждений - ясно видны попадания в маску орудия, в лобовую броню рубки.

"Элефант" из Абердинского музея

Источники информации

• М.В. Коломиец. «Фердинанд». Бронированный слон профессора Порше . - М.: Яуза, Стратегия КМ, Эксмо, 2007. - 96 с. - ISBN 978-5-699-23167-6
• М. Свирин. Тяжёлое штурмовое орудие «Фердинанд» . - М.: Армада, выпуск № 12, 1999. - 52 с. - ISBN 5-85729-020-1
• М. Барятинский. Бронетанковая техника Третьего рейха . - М.: Бронеколлекция, спецвыпуск № 1, 2002. - 96 с.
• Фердинанд, германский истребитель танков . - Рига: Торнадо, выпуск 38, 1998.
• Шмелёв И. П. Бронетехника Германии 1934-1945 гг.: Иллюстрированный справочник . - М.: АСТ, 2003. - 271 с. - ISBN 5-17-016501-3
• Чемберлен П., Дойл Х. Энциклопедия немецких танков Второй мировой войны: Полный иллюстрированный справочник немецких боевых танков, бронеавтомобилей, самоходок и полугусеничных машин 1933-1945 . - Москва: АСТ, Астрель, 2002. - 271 с. - ISBN 5-17-018980-Х

В 1943 году германский завод по производству бронетехники Nibelungenwerke изготовил 90 шасси для боевых машин, от которых вермахт отказался. Конструкция Порше оказалась ненужной, и возник вопрос, что делать с этим запасом ходовых частей, на базе которых по первоначальному замыслу предполагалось построить новый тяжелый танк. «Фердинанд» - самоходное орудие, предназначенное для истребления бронетехники, стал вынужденной в условиях сырьевого дефицита мерой по использованию уже изготовленных узлов и механизмов.

Само шасси было по-своему уникальным. Блоки (их было три с каждого борта), включающие два опорных катка, крепились к бронекорпусу посредством тележек, снабженных удачной системой амортизации.

Силовая установка состояла из двух карбюраторных двигателей «Майбах» общей мощностью в 600 л. с., нагруженных на генератор, вырабатывающий энергию, поступающую на два электродвигателя «Сименс». Такое решение значительно упрощало управление машиной и исключало из трансмиссию. Следует отметить, что германская промышленность так и не создала на протяжении всей войны мотор, которым можно было бы оснастить относительно быстроходный тяжелый танк.

«Фердинанд», таким образом, унаследовал несостоявшегося шедевра конструктора Порше, ранее специализировавшегося на проектировании Своеобразный подход проявлялся в том, что практически не учитывалась технологичность изготовления, в производстве такая ходовая часть была очень сложной и дорогой.

Силовая установка могла бы обеспечить скорость 30-35 км/ч, если бы ей был оснащен задуманный Порше танк. «Фердинанд» с 200 мм лобовой броней не мог двигаться быстрее 20 км/ч, да и то по твердому грунту. В сущности, САУ и не предназначен для стремительных бросков, главное достоинство этого класса бронетехники - мощное дальнобойное орудие.

Для того чтобы разместить такую пушку (она весила более двух тонн), потребовалось полностью изменить первоначальную компоновку. Ствол 88-миллиметрового калибра оказался очень тяжелым, он требовал опоры при движении, но благодаря большой длине мог поражать любой танк. «Фердинанд» при всей своей медлительной неповоротливости стал грозным оружием.

Экипаж пришлось разделить, артиллеристы оказались в кормовой части, а водитель и командир - в передней. Силовая установка находилась в центре машины.

На войне часто уникальные образцы техники применяются не по прямому назначению. Самоходные орудия вермахт вынужденно использовал в ближнем бою, в котором был бы эффективнее любой «Фердинанд», орудие которого могло с километровой дистанции пробивать броню толщиной в 193 мм, не имел курсового пулемета, способного защитить машину от наседающей пехоты.

Машина создавалась в спешке, конструктивные недостатки приходилось устранять в процессе модернизации. После уцелевшие 47 самоходок отправили на завод-изготовитель, где снабдили стрелковым вооружением, командирскими башенками, а броню покрыли особым слоем, предохраняющим от магнитных мин.

После усовершенствования САУ получила название Elefant (то есть "слон"), возможно, в большей степени характеризирующее тяжелую машину с длинным «хоботом». В войсках же (как немецких, так и советских) прижилось старое наименование.

При огромном количестве недостатков эта машина обладала главным достоинством - орудие могло с больших дистанций поражать практически любой танк. «Фердинанд», фото которого и сегодня удивляет угловатостью, создавал немецкому командованию трудности при форсировании водных преград, его было почти невозможно эвакуировать с поля боя в случае потери хода.

До конца войны дожили всего два «Слона», их сожгла в Берлине советская пехота. Два захваченных ранее, а потому уцелевших экземпляра заняли свои места в музеях России и США.
