Диаграммы matlab. Построение графиков matlab

Отображение функции в виде таблицы удобно, если имеется сравнительно небольшое число значений функции. Пусть требуется вывести в командное окно таблицу значений функции

в точках 0.2, 0.3, 0.5, 0.8, 1.3, 1.7, 2.5.
Задача решается в два этапа.
1. Создается вектор-строка х, содержащая координаты заданных точек.
2. Вычисляются значения функции y (х )от каждого элемента вектора х и записываются полученные значения в вектор-строку у.
Значения функции необходимо найти для каждого из элементов вектор-строки х, поэтому операции в выражении для функции должны выполняться поэлементно .

» х =
х =
0.2000 0.3000 0.5000 0.8000 1.3000 1.7000 2.5000 » у = sin(x).^2./(l+cos(x))+exp(-x).*log(x)
У =

Обратите внимание, что при попытке использования операций возведения в степень ^, деления / и умножения * (которые не относятся к поэлементным) выводится сообщение об ошибке уже при возведении sin(x) в квадрат:

» у = sin(х)^2/(1+соз(х))+exp(-x)*log(x)
??? Error using ==> ^
Matrix must be square.

Дело в том, что в MatLab операции * и ^ применяются для перемножения матриц соответствующих размеров и возведения квадратной матрицы в степень.
Таблице можно придать более удобный для чтения вид, расположив значения функции непосредственно под значениями аргумента:

» х
х =
0.2000 0.3000 0.5000 0.8000 1.3000 1.7000 2.5000 » у
у =
-1.2978 -0.8473 -0.2980 0.2030 0.8040 1.2258 1.8764

Часто требуется вывести значение функции в точках отрезка, отстоящих друг от друга на равное расстояние (шаг). Предположим, что необходимо вывести таблицу значений функции y (х )наотрезке с шагом 0.2. Можно, конечно, ввести вектор-строку значений аргумента х= из командной строки и вычислить все значения функции так, как описано выше. Однако, если шаг будет не 0.2, а, например 0.01, то предстоит большая работа по вводу вектора х.
В MatLab предусмотрено простое создание векторов, каждый элемент которых отличается от предшествующего на постоянную величину, т.е. на шаг. Для ввода таких векторов служит двоеточие (не путайте с индексацией при помощи двоеточия). Следующие два оператора приводят к формированию одинаковых вектор-строк. Условно можно записать

» х =
х =
» х =
х =
1.0000 1.2000 1.4000 1.6000 1.8000 2.0000

Условно можно записать

х = [начальное значение: шаг: конечное значение]

Необязательно заботиться о том, чтобы сумма предпоследнего значения шага равнялась бы конечному значению, например, при выполнении следующего оператора присваивания

» х =
х =
1.0000 1.2000 1.4000 1.6000 1.8000

Вектор-строка заполнится до элемента, не превосходящего определенное нами конечное значение. Шаг может быть и отрицательным:

» х =
х =
1.9000 1.7000 1.5000 1.3000 1.1000

В случае отрицательного шага для получения непустой вектор-строки начальное значение должно быть больше конечного.
Для заполнения вектор-столбца элементами, начинающимися с нуля и заканчивающимися 0.5 с шагом 0.1, следует заполнить вектор-строку, а затем использовать операцию транспонирования:

» х = "
х =
0
0.1000
0.2000
0.3000
0.4000
0.5000

Обратите внимание, что элементы вектора, заполняемого при помощи двоеточия, могут быть только вещественными, поэтому для транспонирования можно использовать апостроф вместо точки с апострофом.
Шаг, равный единице, допускается не указывать при автоматическом заполнении:

» х =
х =
1 2 3 4 5

Пусть требуется вывести таблицу значений функции

на отрезке с шагом 0.05,
Для выполнения этого задания необходимо произвести следующие действия:
1. Сформировать вектор-строку х при помощи двоеточия.
2. Вычислить значения у (х )отэлементов х .
3. Записать результат в вектор-строку y.
4. Вывести х и у.

» х = ;
» у = ехр(-х).*sin(10*x);
» х
х =
Columns 1 through 7
О 0.0500 0.1000 0.1500 0.2000 0.2500 0.3000
Columns 8 through 14
0.3500 0.4000 0.4500 0.5000 0.5500 0.6000 0.6500
Columns 15 through 21
0.7000 0.7500 0.8000 0.8500 0.9000 0.9500 1.0000
» у
У =
Columns 1 through 7
0 0.4560 0.7614 0.8586 0.7445 0.4661 0.1045
Columns 8 through 14
-0.2472 -0.5073 -0.6233 -0.5816 -0.4071 -0.1533 0.1123
Columns 15 through 21
0.3262 0.4431 0.4445 0.3413 0.1676 -0.0291 -0.2001

Вектор-строки x и y состоят из двадцати одного элемента, и не помещается на экране в одну строку, поэтому выводятся по частям. Так как х иy хранятся в двумерных массивах размерностью один на двадцать один, то выводятся по столбцам, каждый из которых состоит из одного элемента. Сначала выводятся столбцы с первого по седьмой (columns 1 through 7), затем - с восьмого по четырнадцатый (columns 8 through 14), и, наконец, - с пятнадцатого по двадцать первый (columns 15 through 21). Более наглядным и удобным является графическое представление функции.

2. Построение графиков функции одной переменной

2.1. Графики функций в линейном масштабе

MatLab обладает хорошо развитыми графическими возможностями для визуализации данных. Рассмотрим в начале построение простейшего графика функции одной переменной на примере функции

,

определенной на отрезке . Вывод функции в виде графика состоит из следующих этапов:
1. Задание вектора значений аргумента х.
2. Вычисление вектора у значений функции y (х ).
3. Вызов команды plot для построения графика.
Команды для задания вектора х и вычисления функции лучше завершать точкой с запятой для подавления вывода в командное окно их значений (после команды plot точку с запятой ставить необязательно, т. к. она ничего не выводит в командное окно).

» х = ;
» у = ехр(-х).*sin(10*x);
» plot(x, у)

После выполнения команд на экране появляется окно Figure No. 1 с графиком функции. Окно содержит меню, панель инструментов и область графика. В дальнейшем будут описаны команды, специально предназначенные для оформления графика. Сейчас нас интересует сам принцип построения графиков и некоторые простейшие возможности визуализации функций.
Для построения графика функции в рабочей среде MatLab должны быть определены два вектора одинаковой размерности, например х и у. Соответствующий массив х содержит значения аргументов, а у - значения функции от этих аргументов. Команда plot соединяет точки с координатами (x(i), y(i)) прямыми линиями, автоматически масштабируя оси для оптимального расположения графика в окне. При построении графиков удобно расположить на экране основное окно MatLab и окно с графиком рядом так, чтобы они не перекрывались.
Построенный график функции имеет изломы. Для более точного построения графика функцию необходимо вычислить y (х ) в большем числе точек на отрезке , т.е. задать меньший шаг при вводе вектора х :

» х = ;
» у = ехр(-х).*sin(10*x);
» plot(x, у)

В результате получается график функции в виде более плавной кривой.
Сравнение нескольких функций удобно производить, отобразив их графики на одних осях. Например, построим на отрезке [-1, -0.3] графики функций
,

при помощи следующей последовательности команд:

» х = [-1:0.005:-0.3];
» f = sin(x.^-2);
» g = sin(1.2*x.^-2);
» plot(x, f, x, g)

Функции необязательно должны быть определены на одном и том же отрезке. В этом случае при построении графиков MatLab выбирает максимальный отрезок, содержащий остальные. Важно только в каждой паре векторов абсцисс и ординат указать соответствующие друг другу вектора, например:

» х1 = [-1:0.005:-0.3];
» f = sin(x1.^-2);
» х2 = [-1:0.005:0.3];
» g = sin(1.2*x2.^-2);
» plot(x1, f, x2, g)

Аналогичным образом при помощи задания в plot через запятую пар аргументов вида: вектор абсцисс, вектор ординат, осуществляется построение графиков произвольного числа функций.

Замечание 1

Использование plot с одним аргументом - вектором - приводит к построению "графика вектора", т.е. зависимости значений элементов вектора от их номеров. Аргументом plot может быть и матрица, в этом случае на одни координатные оси выводятся графики столбцов.
Иногда требуется сравнить поведение двух функций, значения которых сильно отличаются друг от друга. График функции с небольшими значениями практически сливается с осью абсцисс, и установить его вид не удается. В этой ситуации помогает функция plotyy, которая выводит графики в окно с двумя вертикальными осями, имеющими подходящий масштаб.
Сравните, например, две функции: и

» х = ;
» f = х.^-3;
» F = 1000*(х+0.5).^-4;
» plotyy(x, f, x, F)

При выполнении этого примера обратите внимание, что цвет графика совпадает с цветом соответствующей ему оси ординат.
Функция plot использует линейный масштаб по обеим координатным осям. Однако MatLab предоставляет пользователю возможность строить графики функций одной переменной в логарифмическом или полулогарифмическом масштабе.

2.2. Графики функций в логарифмических масштабах

Для построения графиков в логарифмическом и полулогарифмическом масштабах служат следующие функции:
- loglog (логарифмический масштаб по обеим осям);
- semilogx (логарифмический масштаб только по оси абсцисс);
-semilogy (логарифмический масштаб только по оси ординат).

Аргументы loglog, semilogx и semilogy задаются в виде пары векторов значений абсцисс и ординат так же, как для функции plot, описанной в предыдущем пункте. Построим, например, графики функций и на отрезке в логарифмическом масштабе по оси х :

» х = ;
» f = log(0.5*x);
» g = sin(log(x));
» semilogx(x, f, x ,g)

2.3. Задание свойств линий на графиках функций

Построенные графики функций должны быть максимально удобными для восприятия. Часто требуется нанести маркеры, изменить цвет линий, а при подготовке к монохромной печати - задать тип линии (сплошная, пунктирная, штрих-пунктирная и т.д.). MatLab предоставляет возможность управлять видом графиков, построенных при помощи plot, loglog, semilogx и semilogy, для чего служит дополнительный аргумент, помещаемый за каждой парой векторов. Этот аргумент заключается в апострофы и состоит из трех символов, которые определяют: цвет, тип маркера и тип линии. Используется одна, две или три позиции, в зависимости от требуемых изменений. В таблице приведены возможные значения данного аргумента с указанием результата.

Тип маркера

Тип линии

сплошная

пунктирная

штрих-пунктирная

знак "плюс"

штриховая

звездочка

Треугольник вершиной вниз

Треугольник вершиной вверх

Треугольник вершиной влево

треугольник вершиной вправо

пятиконечная звезда

шестиконечная звезда

Если, например, необходимо построить первый график красными точечными маркерами без линии, а второго график - черной пунктирной линией, то следует использовать команду plot(x, f, "r.", х, g, "k:").

2.4. Оформление графиков функций

Удобство использования графиков во многом зависит от дополнительных элементов оформления: координатной сетки, подписей к осям, заголовка и легенды. Сетка наносится командой grid on, подписи к осям размещаются при помощи xlabel, ylabel, заголовок дается командой title. Наличие нескольких графиков на одних осях требует помещения легенды командой legend с информацией о линиях. Все перечисленные команды применимы к графикам как в линейном, так и в логарифмическом и полулогарифмическом масштабах. Следующие команды выводят графики изменения суточной температуры, которые снабжены всей необходимой информацией.

» time = ;
» temp1 = ;
» temp2 = ;
» plot(time, temp1, "ro-", time, temp2, "go-")
» grid on
» title("Суточные температуры")
» xlabel("Время (час.)")
» ylabel("Температура (С)")
» legend("10 мая, 11 мая")

При добавлении легенды следует учесть, что порядок и количество аргументов команды legend должны соответствовать линиям на графике. Последним дополнительным аргументом может быть положение легенды в, графическом окне:

* -1 - вне графика в правом верхнем углу графического окна;
* 0 - выбирается лучшее положение в пределах графика так, чтобы как можно меньше перекрывать сами графики;
* 1 - в верхнем правом углу графика (это положение используется по умолчанию);
* 2 - в верхнем левом углу графика;
* 3 - в нижнем левом углу графика;
* 4 - в нижнем правом углу графика.

В заголовке графика, легенде и подписях осей допускается добавление формул и изменение стилей шрифта при помощи формата ТеХ.
MatLab выводит графики разным цветом. Монохромный принтер напечатает графики различными оттенками серого цвета, что не всегда удобно. Команда plot позволяет легко задать стиль и цвет линий, например

» plot(x,f,"k-",x,g,"k:")

осуществляет построение первого графика сплошной черной линией, а второго - черной пунктирной. Аргументы "k-" и "k:" задают стиль и цвет первой и второй линий. Здесь k означает черный цвет, а дефис или двоеточие - сплошную или пунктирную линию. Окно с графиком можно закрыть, нажав на кнопку с крестиком в правом верхнем углу.

3. Построение графиков функций двух переменных

Построение графика функции двух переменных в MatLab на прямоугольной области определения переменных включает два предварительных этапа:
1. Разбиение области определения прямоугольной сеткой.
2. Вычисление значений функции в точках пересечения линий сетки и запись их в матрицу.
Построим график функции z (x , у )= х 2 + у 2 на области определения в виде квадрата х принадлежит , y - . Необходимо разбить квадрат равномерной сеткой (например, с шагом 0.2) и вычислить значения функций в узлах, обозначенных точками.
Удобно использовать два двумерных массива х и у, размерностью шесть на шесть для хранения информации о координатах узлов. Массив х состоит из одинаковых строк, в которых записаны координаты x 1, х 2, ..., х 6, а массив у содержит одинаковые столбцы с y1 , у 2, ..., у 6. Значения функции в узлах сетки запишем в массив z такой же размерности (6 x 6), причем для вычисления матрицы Z используем выражение для функции, но с поэлементными матричными операциями. Тогда, например z (3,4) как раз будет равно значению функции z (x,y )в точке (х3, у 4). Для генерации массивов сетки х и у по координатам узлов в MatLab предусмотрена функция meshgrid, для построения графика в виде каркасной поверхности - функция mesh. Следующие операторы приводят к появлению на экране окна с графиком функции (точка с запятой в конце операторов не ставится для того, чтобы проконтролировать генерацию массивов):

» = meshgrid(0:0.2:1,0:0.2:1)
X =

0 0.2000 0.4000 0.6000 0.8000 1.0000
0 0.2000 0.4000 0.6000 0.8000 1.0000
0 0.2000 0.4000 0.6000 0.8000 1.0000
0 0.2000 0.4000 0.6000 0.8000 1.0000
0 0.2000 0.4000 0.6000 0.8000 1.0000
y =
0 0 0 0 0 0
0.2000 0.2000 0.2000 0.2000 0.2000 0.2000
0.4000 0.4000 0.4000 0.4000 0.4000 0.4000
0.6000 0.6000 0.6000 0.6000 0.6000 0.6000
0.8000 0.8000 0.8000 0.8000 0.8000 0.8000
1.0000 1.0000 1.0000 1.0000 1.0000 1.0000

» Z = X.^2+Y.^2

Z =
0 0.0400 0.1600 0.3600 0.6400 1.0000
0.0400 0.0800 0.2000 0.4000 0.6800 1.0400
0.1600 0.2000 0.3200 0.5200 0.8000 1.1600
0.3600 0.4000 0.5200 0.7200 1.0000 1.3600
0.6400 0.6800 0.8000 1.0000 1.2800 1.6400
1.0000 1.0400 1.1600 1.3600 1.6400 2.0000

Какие недостатки имеет построенный график? И как их устранить? Построенный график и новый привести в электронном отчете по лабораторной работе.

MatLab позволяет наносить на график дополнительную информацию, в частности, соответствие цветов значениям функции. Сетка генерируется при помощи команды meshgrid, вызываемой с двумя аргументами. Аргументами являются векторы, элементы которых соответствуют сетке на прямоугольной области построения функции. Можно использовать один аргумент, если область построения функции - квадрат. Для вычисления функции следует использовать поэлементные операции.

Рассмотрим основные возможности, предоставляемые MatLab для визуализации функций двух переменных, на примере построения графика функции

на прямоугольной области определения х принадлежит [-1, 1], y .
Подготовим матрицы с координатами узлов сетки и значениями функции:

» = meshgrid(-1:0.05:1, 0:0.05:1);
» Z = 4*sin(2*pi*X).*cos(1.5*pi*Y).*(1-Х.^2).*Y.*(1-Y);

Для построения каркасной поверхности используется функция mesh, вызываемая с тремя аргументами:

Цвет линий поверхности соответствует значениям функции. MatLab рисует только видимую часть поверхности.

При помощи команды hidden off можно сделать каркасную поверхность "прозрачной", добавив скрытую часть. Команда hidden on убирает невидимую часть поверхности, возвращая графику прежний вид.

Функция surf строит каркасную поверхность графика функции и заливает каждую клетку поверхности определенным цветом, зависящим от значений функции в точках, соответствующих углам клетки. В пределах каждой клетки цвет постоянный. Посмотрите результаты выполнения команды

Команда shading flat позволяет убирать каркасные линии. Для получения поверхности, плавно залитой цветом, зависящим от значений функции, предназначена команда shading interp.
При помощи shading faceted можно вернуться к поверхности с каркасными линиями.
Трехмерные графики, получаемые с помощью описанных выше команд, удобны для получения представления о форме поверхности, однако по ним трудно судить о значениях функции. В MatLab определена команда colorbar, которая выводит рядом с графиком столбик, устанавливающий соответствие между цветом и значением функции. Постройте при помощи surf график поверхности и дополните его информацией о цвете.

» surf(X,Y,Z)
» colorbar

Команду colorbar можно применять в сочетании со всеми функциями, строящими трехмерные объекты.

Пользуясь цветной поверхностью, трудно сделать вывод о значении функции в той или иной точке плоскости xy. Команды meshc или surfc позволяют получить более точное представление о поведении функции. Эти команды строят каркасную поверхность или залитую цветом каркасную поверхность и размещают на плоскости xy линии уровня функции (линии постоянства значений функции):

» surfc(X,Y,Z)
» colorbar

MatLab позволяет построить поверхность, состоящую из линий уровня, при помощи функции contour3. Эту функцию можно использовать так же, как и описанные выше mesh, surf, meshc и surfc с тремя аргументами. При этом число линий уровня выбирается автоматически. Имеется возможность задать четвертым аргументом в contour3 либо число линий уровня, либо вектор, элементы которого равны значениям функции, отображаемым в виде линий уровня. Задание вектора (четвертого аргумента levels) удобно, когда требуется исследовать поведение функции в некоторой области ее значений (срез функции). Постройте, например поверхность, состоящую из линий уровня, соответствующих значениям функции от 0 до 0.5 с шагом 0.01:

» levels = ;
» contour3(X, Y, Z, levels)
» colorbar

4. Построение контурных графиков функций двух переменных

MatLab предоставляет возможность получать различные типы контурных графиков при помощи функций contour и contourf. Рассмотрим их возможности на примере функции

Использование contour с тремя аргументами

» contour(X,Y,Z)

приводит к графику, на котором показаны линии уровня на плоскости xy , но без указания числовых значений на них. Такой график является малоинформативным, он не позволяет узнать значения функции на каждой из линий уровня. Использование команды colorbar также не позволит точно определить значения функции. Каждую линию уровня можно снабдить значением, которое принимает на ней исследуемая функция, при помощи определенной в MatLab функции clabel. Функция clabel вызывается с двумя аргументами: матрицей, содержащей информацию о линиях уровня и указателем на график, на котором следует нанести разметку. Пользователю не нужно самому создавать аргументы clabel. Функция contour, вызванная с двумя выходными параметрами, не только строит линии уровня, но и находит требуемые для clabel параметры. Используйте contour с выходными аргументами CMatr и h (в массиве CMatr содержится информация о линиях уровня, а в массиве h - указатели). Завершите вызов contour точкой с запятой для подавления вывода на экран значений выходных параметров и нанесите на график сетку:

» = contour(X, Y, Z);
» clabel(CMatr, h)
» grid on

Дополнительным аргументом функции contour (так же, как и contour3, описанной выше) может быть или число линий уровня, или вектор, содержащий значения функции, для которых требуется построить линии уровня.

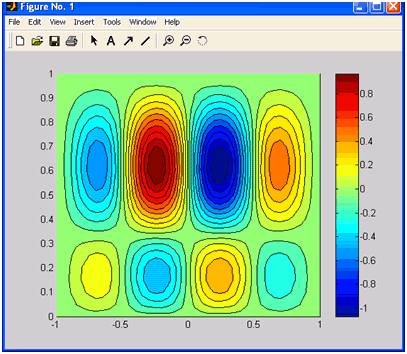

Наглядную информацию об изменении функции дает заливка прямоугольника на плоскости xy цветом, зависящим от значения функции в точках плоскости. Для построения таких графиков предназначена функция contourf, использование которой не отличается от применения contour. В следующем примере выводится график, который состоит из двадцати линий уровня, а промежутки между ними заполнены цветами, соответствующими значениям исследуемой функции:

» contourf(X, Y, Z, 20)
» colorbar

5. Оформление графиков функций

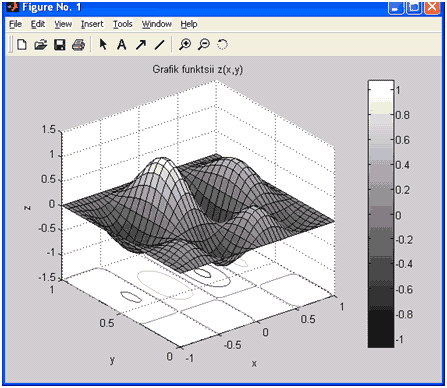

Простым и эффективным способом изменения цветового оформления графика является установка цветовой палитры при помощи функции colormap. Следующий пример демонстрирует подготовку графика функции для печати на монохромном принтере, используя палитру gray.

» surfc(X, Y, Z)
»colorbar
» colormap(gray)
» title("График функции z(x,y)")
» xlabel("x")
» ylabel("у")
» zlabel("z")

Обратите внимание, что команда colormap(gray) изменяет палитру графического окна, т.е. следующие графики будут выводиться в этом окне также в серых тонах. Для восстановления первоначального значения палитры следует применить команду colormap("default"). Цветовые палитры, доступные в MatLab, приведены в табл. 2.

Таблица 2


Палитра

Изменение цвета

Плавное изменение красный - оранжевый - желтый.

Похожа на палитру gray, но с легким оттенком синего цвета.

Каждый цвет изменяется от темного к яркому.

Оттенки голубого и пурпурного цветов.

Оттенки медного цвета.

Циклическое изменение красный - белый - синий - черный.

Оттенки серого.

Плавное изменение черный - красный - оранжевый - желтый - белый.

Плавное изменение как цветов радуги.

Плавное изменение синий - голубой - красный - зеленый - желтый - красный.

Похожа на палитру gray, но с легким оттенком коричневого цвета

Циклическое изменение красный - оранжевый - желтый - зеленый - синий - фиолетовый.

Оттенки пурпурного и желтого.

Оттенки зеленого и желтого.

Палитра Windows из шестнадцати цветов.

Один белый цвет.

Оттенок синего и зеленого.

6. Вывод нескольких графиков на одни оси

Для отображения нескольких графиков функций одной переменной на одних осях использовались возможности функций plot, plotyy, semilogx, semilogy, loglog . Они позволяют выводить графики нескольких функций, задавая соответствующие векторные аргументы парами, например plot(x,f,x,g). Однако для объединения трехмерных графиков их использовать нельзя. Для объединения таких графиков предназначена команда hold on, которую нужно задать перед построением графика. В следующем примере объединение двух графиков (плоскости и конуса) приводит к их пересечению. Конус задается параметрически следующими зависимостями:

, , , .

Для графического отображения конуса сначала необходимо сгенерировать с помощью двоеточия вектор-столбец и вектор-строку, содержащие значения параметров на заданном интервале (важно, что u М. Вектор-столбец и вектор-строка есть матрицы, у которых один из размеров равен единице. Фактически, С = abT , где умножение происходит по правилу матричного произведения. Для вычисления матричного произведения в MatLab используется оператор "звездочка". Определим внешнее произведение для двух векторов:

» a = ;
» b = ;
» C = a*b"
C =
5 6 7
10 12 14
15 18 21

Сформируем матрицы X ,Y , необходимые для графического отображения конуса:

» X = 0.3*u*cos(v);
» Y = 0.3*u*sin(v);

Матрица Z должна быть того же размера, что и матрицы X иY . Кроме того, она должна содержать значения, соответствующие значениям параметров. Если бы в функцию входило произведение и и v , то матрицу Z можно было заполнить аналогично матрицам X и Y при помощи внешнего произведения. С другой стороны, функцию z (u,v )можно представить в виде , где . Поэтому для вычисления Z можно применить внешнее произведение векторов и , где вектор-строка имеет ту же размерность, что v, но состоит из единиц:

» Z = 0.6*u*ones(size(v));

Все требуемые матрицы для отображения конуса созданы. Задание плоскости выполняется следующим образом:

» = meshgrid(-2:0.1:2);
» Z = 0.5*X+0.4*Y;

Теперь не сложно записать и полную последовательность команд для построения пересекающихся конуса и плоскости:

» u = [-2*pi:0.1*pi:2*pi]";
» v = [-2*pi:0.1*pi:2*pi];
» X = 0.3*u*cos(v);
» Y = 0.3*u*sin(v);
» Z = 0.6*u*ones(size(v));
» surf(X, Y, Z)
» = meshgrid(-2:0.1:2);
» Z = 0.5*X+0.4*Y;
» hold on
» mesh(X, Y, Z)
» hidden off

Команда hidden off применена для того, чтобы показать часть конуса, находящуюся под плоскостью.
Обратите внимание, что команда hold on распространяется на все последующие выводы графиков в текущее окно. Для размещения графиков в новых окнах следует выполнить команду hold off. Команда hold on может применяться и для расположения нескольких графиков функций одной переменной, например,

» plot(x,f,х,g)

эквивалентно последовательности

» plot(х,f)
» hold on
» plot(x,g)

Результаты работы, полученные мною:

3. Трёхмерная графика .

Графики функций двух переменных представляют из себя куски поверхностей, нависающие над областями определения функций. Отсюда ясно, что изображение графиков функций двух переменных требует реализации "трёхмерной графики" на пл оском экране дисплея компьютера.

Высокоуровневая графическая подсистема MATLABа автоматически реализует трёхмерную графику без специальных усилий со стороны пользователя. Пусть в точке с координатами x1,y1 вычислено значение функции z=f(x,y) и оно равно z1. В некоторой другой точке (то есть при другом значении аргументов) x2,y2 вычисляют значение функции z2. Продолжая этот процесс, получают массив (набор) точек (x1,y1,z1), (x2,y2,z2), … (xN,yN,zN) в количестве N штук, расположенных в трёхмерном пространстве. Специальные функции системы MATLAB проводят через эти точки гладкие поверхности и отображают их проекции на плоский дисплей компбютера.

Чаще всего точки аргументов расположены в области определения функции регулярно в виде прямоугольной сетки (то есть матрицы). Такая сетка точек порождает две матрицы одной и той же структуры: первая матрица содержит значения первых координат этих точек (x - координат), а вторая матрица содержит значения вторых координат (y - координат). Обозначим первую матрицу как X, а вторую - как Y. Есть ещё и третья матрица - матрица значений функции z=f(x,y)при этих аргументах. Эту матрицу обозначим буквой Z.

Простейшей функцией построения графика функции двух переменных в системе MATLAB является функция

plot3(X , Y , Z)

где X, Y и Z - матрицы одинаковых размеров, смысл которых мы только что объяснили.

В системе MATLAB имеется специальная функция для получения двумерных массивов X и Y по одномерным массивам x, y.

P P> Пусть по оси x задан диапазон значений в виде вектора

u = -2: 0.1: 2

а по оси y этот диапазон есть

v = -1: 0.1: 1

Для получения матриц X и Y, представляющих первые и вторые координаты получающейся прямоугольной сетки точек используют специальную функцию системы MATLAB:

[ X , Y ] = meshgrid(u, v)

Как мы видим, эта функция получает на входе два одномерных массива (вектора), представляющие массивы точек на осях координат, и возвращает сразу два искомых двумерных массива. На прямоугольной сетке точек вычисляем значения функции, например функции exp:

Z = exp(- X.^2 - Y.^2)

Наконец, применяя описанную выше функцию plot3,получаем следующее изображение трёхмерного графика этой функции:

Из этого рисунка видно, что функция plot3 строит график в виде набора линий в пространстве, каждая из которых является сечением трёхмерной поверхности плоскостями, параллельными плоскости yOz. По-другому можно сказать, что каждая линия получается из отрезков прямых, соединяющих набор точек, координаты которых берутся из одинаковых столбцов матриц X, Y и Z. То есть, первая линия соответствует первым столбцам матриц X, Y Z; вторая линия - вторым столбцам этих матриц и так далее.

Для построения трёхмерных линий, задаваемых параметрически применяется другая форма вызова функции plot3:

plot3(x, y, z)

где x, y и z являются одномерными массивами координат точек, которые и нужно последовательно соединить отрезками прямых. Например, следующий фрагмент кода

t = 0: pi/50: 10*pi ;

x = sin(t);

y = cos(t);

plot3(x , y , t);

grid on

где применена известная по плоским графикам команда

grid on

для проставления сетки координатных значений в области построения графика (также допустимо использовать команды и функции по оформлению графиков, ранее рассмотренные для "плоского" случая), позволяет построить винтовую линию, изображение которой показано на следующем рисунке:

Помимо этой простейшей функции система MATLAB располагает ещё рядом функций, позволяющих добиваться большей реалистичности в изображении трёхмерных графиков. Это функции mesh, surf и surfl.

Функция mesh соединяет вычисленные соседние точки поверхности графика отрезками прямых и показывает в графическом окне системы MATLAB плоскую проекцию такого объёмного "каркасно-ребристого" (по-английски зовётся wireframe mesh) тела. Вместо ранее показанного при помощи функции plot3 графика функции

exp(- X.^2 - Y.^2)

можно получить вот такое изображение

Для лучшего восприятия "объёмности" изображения разные рёбра автоматически окрашиваются в разные цвета. Кроме того (в отличие от функции plot3) осуществляется удаление невидимых линий. Если вы считаете, что изображённое ребристое тело является прозрачным и не должно скрывать задних линий, то можно ввести команду hidden off , после чего такие линии появятся на изображении. Более плотного изображения поверхности можно добиться, если вместо

функции mesh применить функцию surf(X, Y, Z).

В результате получается следующее изображение представляющее плотную (непрозрачную) сетчатую поверхность, причём отдельные ячейки (грани) этой сетчатой поверхности (плоские четырёхугольники) автоматически окрашиваются в разные цвета.

С помощью функции surf получаются хотя и искусственно раскрашенные, но весьма наглядные изображения. Если же мы хотим добиться более естественных и объективных способов окрашивания поверхностей, то следует использовать функцию surfl.

Функция surfl трактует поверхность графика как материальную поверхность с определёнными физическими свойствами по отражению света. По умолчанию задаётся некоторый источник света, освещающий такую материальную поверхность, после чего рассчитываеются траектории отражённых лучей, попадающих в объектив условной камеры. Изображение в такой камере и показывается в графическом окне системы MATLAB.

Так как разные материалы по-разному отражают падающие лучи, то можно подобрать некоторый материал, чтобы получить наилучшее (с точки зрения пользователя) изображение. В частности, можно использовать функцию

colormap(copper)

с помощью которой для изображения графика выбирается набор цветов (по-английски - colormap), который характерен для света, отражающегося от медной поверхности (медь по-английски - copper). После этого применение функции

surfl(X, Y, Z)

вместо surf(X,Y,Z) приводит к получению очень реалистически выглядящего и очень наглядного графика:

Можно с такого графика убрать чёрные линии, изображающие рёбра, а также добиться ещё более плавного перехода освещения поверхности, если выполнить команду

shading interp

означающую, что теперь цвет (освещённость) будет меняться даже внутри отдельных граней (ячеек). В итоге будет получаться совсем уж реальное изображение некоторой объёмной фигуры. Лучше это или хуже для задачи изображения графиков функций двух переменных - судить конкретному пользователю.

Начиная с версии 4.0 в состав системы MATLAB входит мощная графическая подсистема, которая поддерживает как средства визуализации двумерной и трехмерной графики на экран терминала, так и средства презентационной графики. Следует выделить несколько уровней работы с графическими объектами. В первую очередь это команды и функции, ориентированные на конечного пользователя и предназначенные для построения графиков в прямоугольных и полярных координатах, гистограмм и столбцовых диаграмм, трехмерных поверхностей и линий уровня, анимации. Графические команды высокого уровня автоматически контролируют масштаб, выбор цветов, не требуя манипуляций со свойствами графических объектов. Соответствующий низкоуровневый интерфейс обеспечивается дескрипторной графикой, когда каждому графическому объекту ставится в соответствие графическая поддержка (дескриптор), на который можно ссылаться при обращении к этому объекту. Используя дескрипторную графику, можно создавать меню, кнопки вызова, текстовые панели и другие объекты графического интерфейса.

Из-за ограниченного объема данного справочного пособия в него включены только графические команды и функции с минимальными элементами дескрипторной графики. Заинтересованному читателю следует обратиться к документации по системе MATLAB, и в первую очередь к только что вышедшей из печати книге “Using MATLAB Graphics” (Natick, 1996).

Элементарные графические функции системы MATLAB позволяют построить на экране и вывести на печатающее устройство следующие типы графиков: линейный, логарифмический, полулогарифмический, полярный.

Для каждого графика можно задать заголовок, нанести обозначение осей и масштабную сетку.

Двумерные графики

  • PLOT - график в линейном масштабе
  • LOGLOG - график в логарифмическом масштабе
  • SEMILOGX, SEMILOGY - график в полулогарифмическом масштабе
  • POLAR - график в полярных координатах

Трехмерные графики

В системе MATLAB предусмотрено несколько команд и функций для построения трехмерных графиков. Значения элементов числового массива рассматриваются как z-координаты точек над плоскостью, определяемой координатами x и y. Возможно несколько способов соединения этих точек. Первый из них - это соединение точек в сечении (функция plot3), второй - построение сетчатых поверхностей (функции mesh и surf). Поверхность, построенная с помощью функции mesh, - это сетчатая поверхность, ячейки которой имеют цвет фона, а их границы могут иметь цвет, который определяется свойством EdgeColor графического объекта surface. Поверхность, построенная с помощью функции surf, - это сетчатая поверхность, у которой может быть задан цвет не только границы, но и ячейки; последнее управляется свойством FaceColor графического объекта surface. Уровень изложения данной книги не требует от читателя знания объектно-ориентированного программирования. Ее объем не позволяет в полной мере описать графическую подсистему, которая построена на таком подходе. Заинтересованному читателю рекомендуем обратиться к документации по системе MATLAB, и в первую очередь к только что вышедшей из печати книге Using MATLAB Graphics (Natick, 1996).

  • PLOT3 - построение линий и точек в трехмерном пространстве
  • MESHGRID - формирование двумерных массивов X и Y
  • MESH, MESHC, MESHZ - трехмерная сетчатая поверхность
  • SURF, SURFC - затененная сетчатая поверхность
  • SURFL - затененная поверхность с подсветкой
  • AXIS - масштабирование осей и вывод на экран
  • GRID - нанесение сетки
  • HOLD - управление режимом сохранения текущего графического окна
  • SUBPLOT - разбиение графического окна
  • ZOOM - управление масштабом графика
  • COLORMAP - палитра цветов
  • CAXIS - установление соответствия между палитрой цветов и масштабированием осей
  • SHADING - затенение поверхностей
  • CONTOURC - формирование массива описания линий уровня
  • CONTOUR - изображение линий уровня для трехмерной поверхности
  • CONTOUR3 - изображение трехмерных линий уровня

Надписи и пояснения к графикам

  • TITLE - заголовки для двух- и трехмерных графиков
  • XLABEL, YLABEL, ZLABEL - обозначение осей
  • CLABEL - маркировка линий уровня
  • TEXT - добавление к текущему графику текста
  • GTEXT - размещает заданный текст на графике с использованием мыши
  • LEGEND - пояснение к графику
  • COLORBAR - шкала палитры

Специальная графика

Раздел специальной графики включает графические команды и функции для построения столбцовых диаграмм, гистограмм, средств отображения векторов и комплексных элементов, вывода дискретных последовательностей данных, а также движущихся траекторий как для двумерной, так и для трехмерной графики. Этот раздел получил свое дальнейшее развитие в версии системы MATLAB 5.0, где специальные графические средства улучшены и существенно расширены.

Урок №3.

Основы графической визуализации вычислений

    Особенности графики системы MATLAB

    Построение графика функций одной переменной

    Столбцовые диаграммы

    Построение трехмерных графиков

    Вращение графиков мышью

    Контекстное меню графиков

    Управление форматом графиков

Особенности графики системы MATLAB

Начиная с версии MATLAB 4.0, впервые ориентированной на Windows, графические средства системы MATLAB были существенно улучшены. Основные отличительные черты графики в новой версии MATLAB 6:

    Существенно улучшенный интерфейс графических окон;

    Введение новой панели инструментов Camera для интерактивного изменения условий видимости объекта;

    Расширенные возможности форматирования графики;

    Возможность создания графики в отдельных окнах;

    Возможность вывода нескольких графических окон;

    Возможность перемещения окон по экрану и изменения их размеров;

    Возможность перемещения области графики внутри графического окна;

    Задание различных координатных систем и осей;

    Высокое качество графики;

    Широкие возможности использования цвета;

    Легкость установки графических признаков - атрибутов;

    Снятие ограничений на число цветов;

    Обилие параметров команд графики;

    Возможность получения естественно выглядящих трехмерных фигур и их сочетаний;

    Простота построения трехмерных графиков с их проекцией на плоскость;

    Возможность построения сечений трехмерных фигур и поверхностей плоскостями;

    Функциональная многоцветная и полутоновая окраска;

    Возможность имитации световых эффектов при освещении фигур точечным источником света;

    Возможность создания анимационной графики;

    Возможность создания объектов для типового интерфейса пользователя.

С понятием графики связано представление о графических объектах, имеющих определенные свойства. В большинстве случаев об объектах можно забыть, если только вы не занимаетесь объектно-ориентированным программированием задач графики. Связано это с тем, что большинство команд высокоуровневой графики, ориентированной на конечного пользователя, автоматически устанавливает свойства графических объектов и обеспечивает воспроизведение графики в нужных системе координат, палитре цветов, масштабе и т. д.

На более низком уровне решения задач используется ориентированная на программиста дескрипторная графика (Handle Graphics), при которой каждому графическому объекту в соответствие ставится особое описание - дескриптор, на который возможны ссылки при использовании графического объекта. Дескрипторная графика позволяет осуществлять визуальное программирование объектов пользовательского интерфейса - управляющих кнопок, текстовых панелей и т. д. Команды дескрипторной графики могут использоваться в высокоуровневой графике, например, для удаления осей, изменения цвета и т. д. в уже построенных графических объектах. Эти обширные возможности делают графику MATLAB одной из лучших среди графических подсистем систем компьютерной математики (СКМ).

Несмотря на обилие графических команд, их синтаксис достаточно прост и легко усваивается даже начинающими пользователями. Руководствуясь правилом описания «от простого к сложному», мы рассмотрим сначала графику функций одной переменной, а затем трехмерную графику, специальную, анимационную и, наконец, дескрипторную.

Хотя данная книга не предусматривает исчерпывающе полного описания всех команд графики системы MATLAB, большинство команд графики будет рассмотрено с примерами, которые можно считать дополнительными к тем, которые приведены в документации по системе.

Построение графика функций одной переменной

В режиме непосредственных вычислений доступны практически все возможности системы. Широко используется, например, построение графиков различных функций, дающих наглядное представление об их поведении в широком диапазоне изменения аргумента. При этом графики строятся в отдельных масштабируемых и перемещаемых окнах.

Возьмем вначале простейший пример - построение графика синусоиды. Следует помнить, что MATLAB (как и другие СКМ) строит графики функций по ряду точек, соединяя их отрезками прямых, т. е. осуществляя линейную интерполяцию функции в интервале между смежными точками. Зададим интервал изменения аргумента х от 0 до 10с шагом 0.1. Для построения графика достаточно вначале задать вектор х=0:0.1:10, а затем использовать команду построения графиков plot(sin(x)). Это показано на рис. 3.1.

Вектор х задает интервал изменения независимой переменной от 0 до 10 с шагом 0.1. Почему взят такой шаг, а не, скажем, 1? Дело в том, что plot строит не истинный график функции sin(x), а лишь заданное числом элементов вектора х число точек. Эти точки затем просто соединяются отрезками прямых, т. е. осуществляется кусочно-линейная интерполяция данных графика. При 100 точках полученная кривая глазом воспринимается как вполне плавная, но при 10-20 точках она будет выглядеть состоящей из отрезков прямых.

Графики MATLAB строит в отдельных окнах, называемых графическими окнами. С первого взгляда видны отличия графического окна, показанного на рис. 3.1, от командного окна MATLAB. В главном меню окна появилась позиция Tools (Инструменты), которая позволяет вывести или скрыть инструментальную панель, видимую в верхней части окна графики на рис. 3.1. Средства этой панели (мы их рассмотрим полнее в дальнейшем) позволяют легко управлять параметрами графиков и наносить на них текстовые комментарии в любом месте.

Рис. 3.1. Пример построения графика синусоиды

Построение в одном окне графиков нескольких функций

Более подробное описание графического окна будет дано в уроке 5. А пока пойдем дальше и попытаемся построить графики сразу трех функций: sin(x), cos(#) и sin(x)/х. Прежде всего отметим, что эти функции могут быть обозначены переменными, не имеющими явного указания аргумента в виде у(х):

»yl=sin(x): y2=cos(x): y3=sin(x)/x;

Такая возможность обусловлена тем, что эти переменные являются векторами - как и переменная х. Теперь можно использовать одну из ряда форм команды

plot: plot(al.fl.a2.f2.a3.f3,...).

где al, а2, аЗ,.„ - векторы аргументов функций (в нашем случае все они - х), a f1, f2, f3,... -векторы значений функций, графики которых строятся в одном окне. В нашем случае для построения графиков указанных функций мы должны записать следующее:

» plot(x,yl,x,y2,x.y3)

Можно ожидать, что MATLAB в этом случае построит, как обычно, точки графиков этих функций и соединит их отрезками линий. Но, увы, если мы выполним эти команды, то никакого графика не получим вообще. Не исключен даже сбой Б работе программы. Причина этого казуса уже обсуждалась в предыдущем уроке - при вычислении функции y3=sin(x)/x, если х представляет собой массив (вектор), то нельзя использовать оператор матричного деления /.

Этот пример еще раз наглядно указывает на то, что чисто поверхностное применение даже такой мощной системы, как MATLAB, иногда приводит к досадным срывам. Чтобы все же получить график, надо вычислять отношение sin(x) к хс помощью оператора поэлементного деления массивов./. Этот случай поясняет рис. 3.2.


Рис. 3.2. Построение графиков трех функций

Обратите внимание на то, что хотя на этот раз MATLAB построил графики всех трех функций, в окне командного режима появилось предупреждение о делении на 0 - в момент, когда х=0. Это говорит о том, что pi ot «не знает» о том, что неопределенность sin(x)/x=0/0 устранимая и дает 1. Это недостаток практически всех систем для численных вычислений.

Графическая функция fplot

Разумеется, MATLAB имеет средства для построения графиков и таких функций, как sin(x)/x, которые имеют устранимые неопределенности. Не обсуждая эти средства подробно, просто покажем, как это делается, с помощью другой графической команды -

fplot: fplott"f(x)". )

Она позволяет строить функцию, заданную в символьном виде, в интервале изменения аргумента х от xmin до xmax без фиксированного шага изменения х. Один из вариантов ее применения демонстрирует рис. 3.3. Хотя в процессе вычислений предупреждение об ошибке (деление на 0) выводится, но график строится правильно, при х=0 sinx/x=l. Обратите также внимание на две используемые команды: clear (очистить)- очистка графического окна и grid on (сетка)- включение отображения сетки, которая строится пунктирными линиями.



Рис. 3.3. Построение графика sin(x)/x функцией fplot

На рис. 3.3 представлено также меню File (Файл) окна графики. Нетрудно заметить, что оно содержит типовые файловые операции. Однако они относятся не к файлам документов, а к файлам графиков. В частности, можно присваивать имя записываемым на диск рисункам с графиками.

Позже мы более подробно рассмотрим возможности различных графических команд. В частности, покажем, как можно задавать определенный цвет и стиль линий, как менять вывод координатных осей, наносить на графики различные текстовые надписи и выполнять множество иных операций форматирования графиков для придания им более наглядного вида, соответствующего требованиям пользователя. Мы также обсудим множество новых форм применения графических команд, резко расширяющих их возможности построения графиков всех мыслимых типов.

Столбцовые диаграммы

В прикладных расчетах часто встречаются графики, именуемые столбцовыми диаграммами, отражающие содержание некоторого вектора V. При этом каждый элемент вектора представляется столбцом, высота которого пропорциональна значению элемента. Столбцы нумеруются и масштабируются по отношению к максимальному значению наиболее высокого столбца. Выполняет построение такого графика команда bar(V) (рис. 3.4).

Столбцовые диаграммы - лишь один из многих типов графиков, которые может строить система MATLAB. Особенно часто столбцовые диаграммы используются при представлении данных финансово-экономических расчетов.

Рис. 3.4 дает также представление о меню Tools (Инструменты) окна графики, появившемся начиная с версии MATLAB 5.3.1 (выпуск 11.1). Нетрудно заметить, что кроме возможности вывода инструментальной панели здесь имеется целый ряд других команд, которые будут рассмотрены в дальнейшем. Это команды вывода свойств графических объектов, изменения масштаба графика, добавления осей и т. д.

Рис. 3.4. Построение столбцовой диаграммы значений элементов вектора

Построение трехмерных графиков

Столь же просто обеспечивается построение графиков сложных поверхностей. Надо только знать, какой командой реализуется тот или иной график. Например, для построения графика поверхности и ее проекции в виде контурного графика на плоскость под поверхностью достаточно использовать следующие команды (см. урок 6):

» =meshgrid(-5:0.1:5);

» Z=X.*sin(X+Y);

» meshc(X.Y,Z)

Окно с построенным графиком показано на рис. 3.5.


Рис. 3.5. Окно с графиками поверхности и ее проекции на плоскость под фигурой

Раньше пришлось бы убить много дней на составление и отладку нужной для построения такого графика программы. В MATLAB же можно в считанные секунды изменить задающую поверхность функцию Z(X, Y) и тут же получить новый график поверхности с окраской, в данном случае заданной вектором Z, и с ее проекцией на плоскость XY. На рис. 3.5 показано также открытое меню Help (Помощь) окна трехмерной графики.

Мы ограничимся этими примерами построения графиков как достаточно простыми и типовыми. Из них следует важный вывод - для решения той или иной частной задачи надо знать соответствующие команды и функции. В этом вам помогут как данная книга, так и справочная система MATLAB.

Вращение графиков мышью

Можно поворачивать построенную фигуру мышью и наблюдать ее под разными углами. Рассмотрим эту возможность на примере построения логотипа системы MATLAB - мембраны. Для этого, введя команду membrane, получим исходный график, представленный на рис. 3.6.

Рис. 3.6. Построение мембраны - логотипа системы MATLAB

Для вращения графика достаточно активизировать последнюю справа кнопку панели инструментов с изображением пунктирной окружности со стрелкой. Теперь, введя курсор мыши в область графика и нажав левую кнопку мыши, можно круговыми движениями заставить график вращаться вместе с обрамляющим его параллелепипедом (рис. 3.7).

Любопытно, что в версии MATLAB 6 вращать можно и двумерные графики, наблюдая поворот плоскости, в которой они построены. Никакого программирования такое вращение не требует.

Рис. 3.7. Вращение трехмерной фигуры мышью

Контекстное меню графиков

Для переключения в режим редактирования графика нужно щелкнуть на кнопке Edit Plot (Редактировать график) с изображением курсора-стрелки. В этом режиме графиком можно управлять с помощью контекстного меню, вызываемого щелчком правой кнопки мыши. Вид этого меню при курсоре, расположенном в области трехмерного графика вне построенных трехмерных графических объектов, показан на рис. 3.8. С помощью мыши можно также выделить график. Щелчок левой клавишей выводит рамку вокруг рисунка (см. рис. 3.8). Теперь на график можно наносить стрелки, поясняющие надписи (кнопка с буквой А) и т. д.

Рис. 3.8. График в состоянии редактирования и контекстное меню

Основы форматирования двумерных графиков

Графики в системе MATLAB строятся обманчиво просто. Связано это с тем, что многие свойства графиков установлены по умолчанию. К таким свойствам относятся вывод или скрытие координатных осей, положение их центра, цвет линии графика, ее толщина и т. д. и т. п. Позже будет показано, как свойства и вид графиков можно менять в широких пределах с помощью параметров команд графики. Однако этот путь требует хорошего знания деталей языка программирования и дескрипторной графики системы MATLAB.

В новой версии MATLAB 6 для изменения свойств графиков (их форматирования) используются принципы визуального контроля за стилем (видом) всех объектов графиков. Это позволяет легко, просто и наглядно придать графикам должный вид перед записью их в виде файлов на диск. Можно сказать, что в этой части реализованы отдельные принципы визуально-ориентированного программирования графических средств.

Здесь мы рассмотрим возможности форматирования графиков, которые, образно говоря, лежат на поверхности. Систематизированное описание интерфейса системы MATLAB 6.0, в том числе интерфейса графических окон, дается в уроке 5.

Форматирование линий графиков

MATLAB имеет возможность легко настраивать и корректировать свойства графиков с помощью специальных средств. В новой версии MATLAB 6.0 они существенно изменены. Так, в предшествующей версии для настройки (форматирования) графиков использовался специальный редактор свойств - Graphics Properties Editor (Редактор свойств графики). Его можно было вызвать из меню File окна командного режима MATLAB с помощью команды Show Graphics Properties Editor (Показать редактор свойств графики).

В новой версии MATLAB форматирование графиков стало более строгим и удобным. При этом ранее упомянутый редактор свойств графиков перестал так именоваться, и команда Show Graphics Properties в новой версии отсутствует. Ее заменяют команды Figure Properties (свойства фигуры) и Axis Properties (свойства осей) со всеми необходимыми настройками.

При построении графиков появляется графическое окно. Иногда оно бывает скрыто ранее имеющимися окнами как системы MATLAB, так и других работающих в среде Windows 95/98/Me/2000/NT4 приложений. Если вы не увидели графика, заданного для построения, то поищите его в списке открытых окон (приложений), нажимая клавиши Alt + Tab, и выберите из списка нужное окно. Окна графики имеют изображение логотипа системы MATLAB. По умолчанию они выводятся с панелью инструментов с рядом кнопок вполне очевидного назначения.

Щелкнув на кнопке Edit Plot (Редактировать график) в панели инструментов окна графики и щелкнув по графику, можно заметить, что график выделился: вокруг него появилась рамка. Теперь, указав курсором мыши на тот или иной объект графика и щелкнув снова левой клавишей, можно наблюдать выделение объекта и появление окна его форматирования.

Например, указав в режиме редактирования мышью на линию графика (и дважды быстро щелкнув левой клавишей), можно увидеть окно форматирования линий графика, показанное на рис. 3.9 слева. Часть окна графики с выделенным графиком видна справа. Обратите внимание на появление на линии графика ряда черных квадратиков, - они используются для указания курсором мыши именно на линию графика, а не на другие объекты.

Рис. 3.9. Окно графика (справа) и окно форматирования линий (слева)

В этом окне открыта главная для операций форматирования вкладка - Style (Стиль). Она устанавливает стиль отображения линии, т. е. ее вид (например, сплошная линия или пунктирная), ширину и цвет, а также параметры маркеров, отмечающих опорные точки графиков.

Полезно знать, что кнопка Apply (Применить) позволяет применить сделанные установки к графику до закрытия окна диалога. Кнопка О К вводит сделанные установки и закрывает окно диалога. Назначение других кнопок очевидно.

Форматирование маркеров опорных точек

В нашем случае опорные точки задаются ранжированной переменной х, имеющей ряд значений от -15 до +15 с шагом 0.1. Эти точки появляются на графике, если в поле свойств маркера Marker Properties (Свойства маркера) из меню Style (Стиль) выбрать стиль маркера. На рис. 3.10, к примеру, показано построение графика с маркерами опорных точек в виде окружностей.

Рис. 3.10. Пример задания параметров маркеров и построения графика с ними

Можно задавать размеры маркеров, цвет их закраски и цвет окантовки. Так, на рис. 3.10 при его просмотре на экране цветного дисплея маркеры имеют вид окружностей с условным размером 4, цветом окантовки красным и цветом закраски желтым. Маркеры можно задавать в виде окружностей, прямоугольников, крестиков, ромбиков и т. д. Применение маркеров делает графики более наглядными.

Форматирование линий и маркеров для графика нескольких функций

Если строится график нескольких функций, то можно форматировать линии и маркеры каждой кривой отдельно. Выполним следующие команды:

» х=-6:.1:6;
» plot(x.sin(x).x.sin(x). ^ 3.x,sin(x).^5):

Рис. 3.11 показывает пример такого форматирования для графика, полученного исполнением этих команд.

Кстати, обратите внимание на то, как заданы степени синуса. Записать эти выражения в виде sin(x)^2 и cos(x)^2 будет грубейшей ошибкой, поскольку х здесь вектор. Операторы ^ в данном случае дают поэлементное возведение в степень, что и нужно для построения графиков этих функций.

Рис. 3.11. Пример форматирования для графика трех функций

Форматирование осей графиков

Аналогично описанным выше правилам выполняется форматирование и других объектов графиков. Например, указав курсором мыши на оси графиков (на них тоже есть метки в виде черных квадратиков) и дважды щелкнув левой клавишей мыши, можно увидеть появление окна форматирования объектов дескрипторной графики Property Editor (Редактор свойств, Графический редактор свойств) (рис. 3.12), настроенного на форматирование осей.



Рис. 3.12. Пример форматирования осей графика

Окно графического редактора свойств дескрипторной графики имеет множество вкладок, настройки которых довольно очевидны, и ничто не мешает читателю поэкспериментировать с ними несколько минут. Это позволит понять простоту и одновременно высокую эффективность средств форматирования объектов графики. Например, вы можете задать линейный или логарифмический масштаб осей (вкладка Scale (Масштаб), открытая на рис. 3.12), нормальное или инверсное направление осей (X, У, а в случае трехмерных графиков и Z), показ сетки (параметр Grid Show), изменить стиль осей и цвета фона (вкладка Style (Стиль)), нанести у осей надписи (вкладка Label (Ярлык)) и пр.

Рис. 3.13 показывает график синусоиды после некоторых операций по форматированию осей. Здесь (кстати, как и на рис. 3.12) задано построение сетки Grid по осям X и Y, построение надписей (просто буквы X и Y) по координатным осям и построение титульной надписи. Заодно на рис. 3.13 показано в открытом виде меню расширенных инструментальных средств графического окна. Его команды подробно обсуждаются в уроке 5. Словом, с объектами графики можно сделать все, что угодно! Некоторые из возможностей форматирования объектов графики мы рассмотрим позже, по мере описания типов графиков.

Рис. 3.13. Пример построения графика синусоиды после форматирования осей

Если компьютер оснащен должным набором шрифтов, то надписи на графиках могут быть сделаны на русском языке - рис. 3.13 хорошо иллюстрирует эту важную для наших пользователей возможность. На нем титульная надпись сделана на русском языке. Средства форматирования надписей дают обширные возможности по выбору набора шрифтов, их стиля, размеров символов и их цвета.

Нанесение надписей и стрелок прямо на график

Дополнительно на график можно нанести надписи с помощью кнопки панели инструментов с буквой А. Место надписи фиксируется щелчком мыши. На рис. 3.14 показан отформатированный график с текстовым блоком, созданным таким образом в левой верхней части поля графика.

Здесь показано контекстное меню правой клавиши мыши, поясняющее выбор размера символов надписи (и другие возможности этого меню). Напоминаем, что это меню появляется при щелчке правой кнопки мыши на заданном объекте. В этом меню имеются все команды, доступные для данного объекта в данной ситуации.

Рис. 3.14. Нанесение надписи на отформатированный график

Полученную таким образом надпись можно выделить и перенести мышью в любое другое место. Рис. 3.15 показывает процесс создания еще двух надписей с переносом их текстового блока в нужное место. Надписи сделаны с разным размером символов и разным стилем. Особенно приятно, что при задании на надписи возведения в степень знаком ^ надпись на экране отображается в естественном математическом виде (степень в виде верхнего индекса).

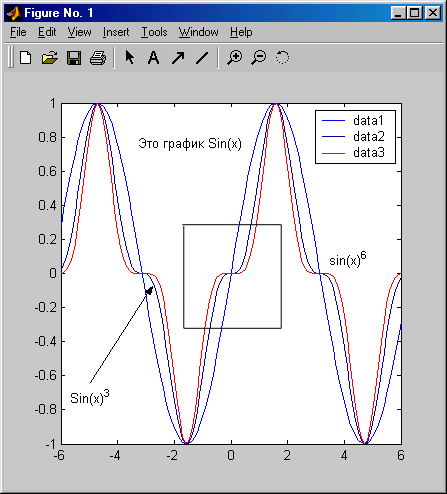

Рис. 3.15. Окончательно отформатированный график трех функций

На рис. 3.15, в частности, показано задание надписей разным стилем, а также задание стрелки с помощью соответствующей кнопки панели инструментов. Это стрелку в режиме редактирования графика можно перемещать и вращать мышью, а также менять ее длину. Можно также наносить на график и обычные линии (без стрелки).

Построение легенды и шкалы цветов на графике

Дополнительно можно изменить размеры графика (см. меню Tools (Инструменты) и его команды Zoom In (Увеличить)и Zoom Out (Уменьшить)), начать поворот графика мышью (команда Rotate 3D), добавить отрезок прямой или иной графический примитив (подменю Add) и подключить к графику легенду - пояснение в виде отрезков линий со справочными надписями, размещаемое внутри графика или около него. Поскольку наш график содержит три кривые, то легенда представляет собой обозначение этих трех линий в правом верхнем углу рисунка (рис. 3.16). Каждая линия имеет тот же цвет, что и на графике (и тот же стиль).

Рис. 3.16. Окончательно сформированный график

Следует еще раз отметить, что все описанные возможности форматирования графиков доступны и программным способом, путем задания соответствующих графических команд, параметров и примитивов. Например команда text(х,у, "legend") позволяет задать надпись "legend" с началом, имеющим координаты (х, у). Если после первого апострофа перед текстом поместить параметр \leftarrow, то надпись (легенда) появится после стрелки с острием, обращенным влево. Аналогично параметр \rightarrow после надписи задает вывод стрелки после надписи с острием, обращенным вправо. Эта возможность позволяет помечать не только кривые, но и отдельные точки на них. Возможно также применение команды legend("s1", "s2",...), выводящей легенду обычного вида - отрезки линий графиков с поясняющими надписями "si", "s2" и т.д.

Перемещение графика в графическом окне

Обычно график занимает фиксированное положение в центре графического окна. Однако в режиме редактирования графиков, когда курсор мыши находится в области графика, в контекстном меню правой клавиши мыши есть команда Unlock Axes Position (Отключить позиционирование осей). Она снимает фиксацию положения координатных осей графика и позволяет двигать его мышью вместе с осями. Это иллюстрирует рис. 3.17.


Рис. 3.17. Пример перемещения графика

Интересно, что при перемещении графика его легенда и цветовая диаграмма остаются на прежнем месте.

Применение графической «лупы»

На панели инструментов есть кнопки с изображение лупы и знаками + и -. С их помощью выполняются команды Zoom In (+)(Увеличить) и Zoom Out (-) (Уменьшить). Это позволяет увеличивать или уменьшать масштаб просмотра изображения. При этом команда Zoom In интересна еще одной возможностью - с ее помощью можно выделять часть графика перемещением мыши с нажатой левой клавишей - рис. 3.18.


Рис. 3.18. Пример выделения части графика


Рис. 3.19. Пример просмотра части графика

Область выделения отмечается прямоугольником из тонких точечных линий. Отпустив левую клавишу мыши, можно наблюдать построение выделенной части графика на всем окне - рис. 3.19. С помощью команды Zoom Out можно восстановить график в прежнем масштабе. Таким образом реализуется графическая «лупа».

Работа с камерой 3D-графики

В отличие от двумерных (2D) графиков форматирование трехмерных графиков содержит ряд дополнительных возможностей. Покажем их на простом примере построения 3D-графики с помощью следующих простых команд:

» Z=peaks(40):

» mesh(Z);


Рис. 3.20. Пример построения каркасного 3D-графика

Здесь первая команда создает массив точек поверхности с помощью одного из ряда встроенных в ядро системы MATLAB готовых описаний таких поверхностей.

Рис. 3.21. Пример форматирования трехмерного графика

Вторая команда просто строит эту поверхность по опорным точкам с использованием интерполяции для промежуточных точек. Таким образом создается цветная каркасная поверхность, как бы сотканная из разноцветных проволок. На рис. 3.20 показано построение этой поверхности вместе со специальной панелью инструментов трехмерной графики, названной в оригинале Camera (Камера).

Несмотря на множество кнопок, пользование панелью инструментов 3D-графики достаточно просто, если представить себе, что вы смотрите на предмет через объектив фотокамеры. Наглядные рисунки на кнопках поясняют смысл их действия - это перемещение и вращение 3D-рисунков относительно тех или иных координатных осей, включение отображения перспективы, изменение цветовой схемы и др.

Рис.. 3.22 . Cтоп кадр вращения трехмерного графика

Рис. 3.21 показывает, что приемы форматирования двумерной графики можно использовать при работе с трехмерной графикой - вывод надписи на график, вывод легенды (кстати, теперь объемной) и шкалы цветов.

Для управления положением и вращением трехмерного графика можно использовать клавиши перемещения курсора. Эффект вращения графика иллюстрирует рис. 3.22, где показан график рис. 3.21 после его поворота при нажатой клавише ->. В отличие от поворота мышью (также возможного) перемещение и повороты с помощью клавиш курсора при выбранном типе перемещения дают плавное перемещение или вращение фигуры. Таким образом осуществляется анимация (оживление) трехмерной графики.

Заключительные замечания по графике

Итак, мы рассмотрели основные приемы форматирования графиков, в основном используя средства панели инструментов и отдельные, достаточно очевидные, команды из меню графического окна. Более подробно интерфейс пользователя графического окна будет описан в уроке 5.

Хотя многие приемы форматирования графики заимствованы из технологии визуально-ориентированного программирования, в базовой системе MATLAB (без дополнительных пакетов расширения (toolbox)) все еще отсутствует полноценная возможность такого программирования, даже с учетом расширенных возможностей дескрипторной графики. Это видно уже из того, что вносимые форматированием изменения в графиках не сопровождаются генерацией программных кодов, которые в последующем при их вызове с новыми параметрами порождали бы построение графиков с новыми параметрами. Пользователь может лишь записать на диск копии созданных графиков в формате растрового изображения (.bmp) и использовать их в целях иллюстрации своих материалов.

Однако средства MATLAB позволяют опытным программистам создать расширения системы с визуально-ориентированной технологией программирования. Самым наглядным примером этого является система моделирования динамических объектов Simulink с набором моделей из готовых блоков. При этом автоматически создается не только сложная графическая блок-схема моделируемого устройства, но и система уравнений состояния, решение которой и является основой моделирования.

Что нового мы узнали?

В этом уроке мы научились:

    Строить графики функций одной переменной.

    Строить столбцовые диаграммы.

    Строить трехмерные графики.

    Вращать графики мышью.

    Использовать контекстное меню графиков.

    Управлять форматом графиков.

MatLab предоставляет богатый инструментарий по визуализации данных. Используя внутренний язык, можно выводить двумерные и трехмерные графики в декартовых и полярных координатах, выполнять отображение изображений с разной глубиной цвета и разными цветовыми картами, создавать простую анимацию результатов моделирования в процессе вычислений и многое другое.

Функция plot

Рассмотрение возможностей MatLab по визуализации данных начнем с двумерных графиков, которые обычно строятся с помощью функции plot(). Множество вариантов работы данной функции лучше всего рассмотреть на конкретных примерах.

Предположим, что требуется вывести график функции синуса в диапазоне от 0 до. Для этого зададим вектор (множество) точек по оси Ox, в которых будут отображаться значения функции синуса:

В результате получится вектор столбец со множеством значений от 0 до и с шагом 0,01. Затем, вычислим множество значений функции синуса в этих точках:

и выведем результат на экран

В результате получим график, представленный на рис. 3.1.

Представленная запись функции plot() показывает, что сначала записывается аргумент со множеством точек оси Ох, а затем, аргумент со множеством точек оси Oy. Зная эти значения, функция plot() имеет возможность построить точки на плоскости и линейно их интерполировать для придания непрерывного вида графика.

Рис. 3.1.

Функцию plot() можно записать и с одним аргументом x или y:

в результате получим два разных графика, представленные на рис. 3.2.

Анализ рис. 3.2 показывает, что в случае одного аргумента функция plot() отображает множество точек по оси Oy, а по оси Оx происходит автоматическая генерация множества точек с единичным шагом. Следовательно, для простой визуализации вектора в виде двумерного графика достаточно воспользоваться функцией plot() с одним аргументом.

Для построения нескольких графиков в одних и тех же координатных осях, функция plot() записывается следующим образом:

plot(x,y1,x,y2);

Результат работы данного фрагмента программы представлен на рис. 3.3.

Рис. 3.2. Результаты работы функции plot() с одним аргументом:

а - plot(x); б - plot(y).


Рис. 3.3.

Аналогичным образом можно построить два графика, используя один аргумент функции plot(). Предположим, что есть два вектора значений

которые требуется отобразить на экране. Для этого объединим их в двумерную матрицу


в которой столбцы составлены из векторов y1 и y2 соответственно. Такая матрица будет отображена функцией plot(); % апострофы переводят вектор-строку % в вектор-столбец в виде двух графиков (рис. 3.4).


Рис. 3.4.

Два вектора в одних осях можно отобразить только в том случае, если их размерности совпадают. Когда же выполняется работа с векторами разных размерностей, то они либо должны быть приведены друг к другу по числу элементов, либо отображены на разных графиках. Отобразить графики в разных координатных осях можно несколькими способами. В самом простом случае можно создать два графических окна и в них отобразить нужные графики. Это делается следующим образом:

x1 = 0:0.01:2*pi;

plot(x1, y1); % рисование первого графика

figure; % создание 2-го графического окна

plot(x2, y2); % рисование 2-го графика во 2-м окне

Функция figure, используемая в данной программе, создает новое графическое окно и делает его активным. Функция plot(), вызываемая сразу после функции figure, отобразит график в текущем активном графическом окне. В результате на экране будут показаны два окна с двумя графиками.

Неудобство работы приведенного фрагмента программы заключается в том, что повторный вызов функции figure отобразит на экране еще одно новое окно и если программа будет выполнена дважды, то на экране окажется три графических окна, но только в двух из них будут актуальные данные. В этом случае было бы лучше построить программу так, чтобы на экране всегда отображалось два окна с нужными графиками. Этого можно достичь, если при вызове функции figure в качестве аргумента указывать номер графического о...

Рис. 3.8.

В заключении данного параграфа рассмотрим возможности создания подписей графиков, осей и отображения сетки на графике. Для этого используются функции языка MatLab, перечисленные в табл. 3.4.

Таблица 3.4. Функции оформления графиков

Рассмотрим работу данных функций в следующем примере:

axis();

title("The graphic of sin(x) function");

xlabel("The coordinate of Ox");

ylabel("The coordinate of Oy");

text(3.05,0.16,"leftarrow sin(x)");

Из результата работы данной программы, представленного на рис. 3.9, видно каким образом работают функции создания подписей на графике, а также отображение сетки графика.

Таким образом, используя описанный набор функций и параметров, можно достичь желаемого способа оформления графиков в системе MatLab.

Рис. 3.9. Пример работы функций оформления графика


Еще по теме статьи:
