КВ-1 производства ЛКЗ образца 1939 года (вооружение – пушка Л-11, установленная в сварной башне)
Выпускавшиеся с апреля 1940 года первые серийные машины во многом были похожи на опытные экземпляры с орудием Л-11 (проект 1939 года), установленной в маске «свиное рыло», которая сильно похожа на германскую «Saukopfblende». Правда последняя появилась несколько позднее.
Практика показала крайнюю ненадёжность данной пушки и недостаток её мощности. Ствол пушки был подвешен под её люлькой, что существенно снижало точность ведения огня. Дважды в одно место попасть было практически невозможно.
На опытных машинах ставилась башня, имевшая гнутый кормовой лист. На серийных его заменили плоским броневым листом. Конструкция башни стала клёпано-сварной и получила коробчатую форму, существенно облегчавшую её изготовление. Реальное серийный выпуск танков началось в ноябре-декабре 1940 г.
КВ с малой башней проекта 1939 г. имели в лобовом броневом листе корпуса амбразуру для стрельбы из штатного оружия экипажа, которая находилась рядом с люком (смотровым) механика-водителя.. На более поздних танках на этом месте в шаровой установке монтировался пулемёт ДТ калибра 7,62 мм. Все КВ в дальнейшем данное размещение пулемёта сохраняли.
Первые КВ имели башенный пулемёт, установленный в кормовой части, установленный по упрощённому варианту. Позднее это крепление заменили на стандартное шаровое крепление.
Танки проекта 1939 г. отличались достаточно высоким качеством изготовления и обработки практически всех деталей и ясностью форм. Опорные катки (двойные) были стальными и оснащались резиновыми втулками, а ролики поддерживающие – резиновыми бандажами, что значительно способствовало плавности хода машины.
Проблемы с резиной привели к тому, что после 1941 года танки всех резиновых деталей лишились.
КВ проекта 1939 выпускался только Кировским заводом. В документации Наркомата танковой промышленности и заводов-производителей танка КВ периода 1939 – 1941 годов практически отсутствует различия, между выпускавшимися вариантами машины. Все танки именовались «тяжёлый танк КВ», либо «КВ с малой башней». Только с лета 1941 года появилась градация КВ-1 и КВ-2. Но последняя также не учитывала существенных изменений в их производстве и конструкции.
Поэтому в настоящем материале для разграничения различных модификаций танка и завода – изготовителя последнего будет указываться год разработки конкретного проекта (не путать с годом запуска в серию) и его основной производитель. ЛКЗ, например.
КВ-1 производства ЧТЗ и ЛКЗ образца 1940 года (вооружение – пушка Ф-32, установленная в сварной башне)
В конце 1940 г. принимается решение о необходимости кардинальной переработки всей конструкции танка КВ-1. Побудительной причиной для этого стала установка на танк нового вооружения и налаживание его серийного производства.
Танк проекта 1940 года начали серийно выпускать с января 1941 года. Первоначально только на ЛКЗ. В отличии от предыдущего проекта эта машина получила новую башню (доработанную башню проекта 39 года), в которой устанавливалась пушка Ф-32, имевшая длину ствола 31,5 калибра. Для её установки была разработана новая маска, аналогичная используемой на танке Т-34.
Пушка Ф-32 являлась модернизацией танковой пушки типа Ф-22, которая испытывалась ещё на БТ-7А. хотя в это же время на Т-34 уже устанавливали пушку Ф-34, более мощную и эффективную, чем Ф-32. В результате сложилась парадоксальная ситуация, когда средний танк был вооружён мощнее тяжёлого.
Чтобы изменить сложившийся дисбаланс велись опытные работы по вооружению танка КВ-1 пушками калибра 85 или 95 мм, но практического результата добиться не удалось. Пушку Ф-27, с лучшими баллистическими характеристиками, также не вписалась в конструкцию.
Начиная с 01.07.1941, в целях увеличения количества выпускаемых танков КВ-1 с производства на ЛКЗ был снят КВ-2. Следующим шагом явилось упрощение конструкции устанавливаемой на КВ-1 башни и установка новых усиленных опорных катков.
Анализ участия КВ в первых боях с Вермахтом показал, что он недостаточно защищён от огня 57 мм противотанковых и, особенно, зенитных орудий калибра 88 мм, имевшихся на вооружении немецкой армии. Поэтому, несмотря на перегруженность трансмиссии танка, его слабый двигатель и подвеску, было принято решение об усилении бронирования КВ-1, как временной меры, обеспечивающей повышение его защищённости.
На танках проекта 1940 г., выпускавшихся с конца 1941 года (октябрь), на переднюю стенку отделения управления и передние наклонные листы корпуса стали дополнительно наваривать броневые листы, имевшие толщину 20 мм. Башенный погон защищали дополнительно устанавливаемыми броневыми листами толщиной 50 мм.
После эвакуации завода из Ленинграда на Урал (в Челябинск) КВ-1 проекта 1940 г. стали выпускать и здесь. Первая машина сошла с конвейера в феврале 1941г. Производство танков данного типа продолжалось до октября 1941 г., пока не закончились имеющиеся танковые пушки Ф-32.
Челябинские конструкторы, сокращая трудозатраты, внесли в проект множество изменений. Например, только в июле 1941 года их было 349, а в августе уже 1322. Ленинградский завод в условиях осады не мог позволить себе этого. Поэтому до конца сентября 1941 года они выпускали танк по старой документации.
Танк КВ-1 с двигателем М-17
Массовая эвакуация предприятий привела к нарушению и неритмичности поставок требуемого оборудования и материалов. В связи с этим, чтобы не снижать число выпускаемых танков, конструкторам приходилось оперативно решать инженерные задачи «с тем, что есть». Именно этим объясняется появление нескольких весьма необычных модификаций КВ-1.
Причём отличия касались не только формы корпуса, башни или вооружения, но и двигателя. Харьковский завод № 75, выпускавший дизеля В-2, в июле 1941 года начал эвакуацию на Урал. Возникла резкая нехватка двигателей для вновь выпускаемых танков. которую конструкторы ЛКЗ решили, установив на 35 машинах КВ (проекта 1940г.) изготовленных в сентябре 1941 г., двигатель М-17, разработанный для Т-35, вместо отсутствующего дизеля В-2.
Внешнее отличие этих танков от остальных машин выразилось в появлении пяти топливных баков на надгусеничных полках, ёмкостью по 160 л. Баки потребовались для компенсации повышенного расхода топлива М-17 (4,7 – 9,5 л на один км пробега, против 2,7 – 5,0 литра у В-2). Так же пришлось решать вопрос и на ЧТЗ в ноябре-декабре 1941 года. За это время в войска отгрузили 130 КВ-1 данного проекта, оснащённых двигателями М-17.
КВ-1Э. КВ-1 производства ЛКЗ и ЧТЗ проекта 1941 года, вооружённый пушкой Ф-32, установленной в сварной башне с дополнительной бронёй (экранами).
Данная модификация рассматривалась как временная мера, используемая до момента создания и запуска в производство модели, имевшей лучшую защиту.
Для этих целей использовали специально спроектированные экраны (броневые модули), которые крепили на борта корпуса и башню танка КВ-1. Это позволяло использовать имеющиеся танки, практически не меняя их конструкцию. Тем более, что находящийся в Ленинграде Ижорский завод не располагал соответствующим станочным парком для обработки утолщённой брони и выпуска более тяжёлых танков.
Решение ставить экраны на танки приняли в конце июня 1941 года. Комплект дополнительного бронирования состоял из броневых экранов разной толщины (от 20 до 35 мм). Экраны устанавливали на металлические бонки, предварительно приваренные к корпусу и башне танка. К последним они крепились болтами. То есть между дополнительной бронёй и основной оставался воздушный зазор. Такие танки стали именовать экранированными или танками с навесной бронёй.
Фотографий подобным образом доработанных КВ-1 проекта 1941 г. имеется достаточно много. А вот официальных документов о том, на каких предприятиях осуществлялась подобная модернизация, нет.
Уже к августу программу свернули ввиду того, что возросшая до 50 тонн масса танка являлась недопустимым перегрузом для силовой установки и ходовой части машины. Стали выходить из строя передние опорные катки, не выдерживая резко возросших нагрузок.
По дошедшим до нас фотографиям можно сделать предварительный вывод о том, что экранированию подвергались только машины, изготовленные в июле 1941 года (до того, как была введена башня упрощённой конструкции) комплекты для экранирования приходили не всегда «в сборе». Поэтому у некоторых КВ-1 дополнительные экраны стоят только на башне. Причём форма экранов, изготавливаемых в спешном порядке, была весьма разнообразна.
Стоит отметить, что экранированные КВ-1 встречаются только на ленинградском и Северо-Западном фронтах.
Модификация КВ-1 проекта 1941 года, выпускавшаяся ЧТЗ. Танк вооружался пушками Ф-32 или ЗиС-5, устанавливаемыми в сварной башне, имеющей упрощённую конструкцию
Ижорский завод в сентябре 1941 года активно вёл работы по созданию проекта новой сварной башни, которой планировалось заменить все ранее выпускавшиеся для танка КВ-1 башни.
С конца октября 1941 года на ЧТЗ приступили к выпуску КВ-1 проекта 1941 года (ЧТЗ) имеющего сварную башню с улучшенным бронированием задней части погона. От башни «деталь № 157» она отличалась рядом внесённых упрощений, которые позволяли увеличить выпуск танков. в этой конструкции удалось устранить почти все конструктивные недостатки, которые были присущи ранее выпускавшимся проектам.
Визуально отличие башни выражалось в том, что заднюю часть погона полностью удалось интегрировать в броню. В результате кормовая ниша стала смотреться заметно короче. Приборы наблюдения, которыми пользовался задний стрелок, сместили ближе к кормовой части башни, устранив, тем самым, мёртвую зону, существовавшую ранее над МТО.
На эти танки в основном устанавливали модифицированную пушку Ф-34 (ЗиС-5). Но на ранних выпусках ещё ставили Ф-32 (Пока выпуск ЗиС-5 не стал полностью перекрывать потребности в танковых пушках для КВ-1).
На последних выпущенных партиях данных танков уже просматривается использование корпусов образца 1942 года, имевших прямые броневые листы на корме.
Модификация КВ-1 (ЧКЗ) проекта 1941 года, вооружённая пушкой ЗиС-5, установленной в литой башне.
Работы по созданию для КВ литой башни велись с тех пор, как КВ-1 проекта 1939 года был запущен в серийное производство. В июне 1940 на ЛКЗ создали несколько её прототипов. Но запустить в серию не смогли, что объяснялось серьёзными проблемами технического характера, которые возникали при крупносерийном производстве танка с такой башней.
Подготовить опытное производство этих башен на Ижорском заводе в 1941 году тоже не смогли.
Следующий вариант подобной башни изготовили в марте 1941 года уже на заводе № 78. Но не смогли отладить технологический процесс литья детали таких размеров. Н Проблему усугубила эвакуация ЛКЗ. Серийное производство вновь отложили.
ЛКЗ и ЧТЗ в конце 1941 года постоянно наращивали выпуск танка КВ-1 со сварной башней. В это же время ЧКЗ продолжал работы по совершенствованию технологии изготовления литой башни, так как возможности выпуска «детали № 257» (именно так именовалась литая башня со 100 мм бронёй) позволяла получить ряд серьёзных преимуществ. Получив возможности использовать конструкторский потенциал сразу нескольких танковых КБ, «Танкоград» мог начать выпуск башни, имеющей лучшие баллистические формы и повышенную противоснарядную стойкость при той же толщине брони, что и у башен сварных. Даже при обстреле танка из 88 мм зенитных орудий Вермахта.
В январе 1941 вариант КВ-1 с такой башней был запущен в серийное производство и выпускался ЧКЗ вплоть до августа 1942 года. Но решить вопрос по отработке технологии изготовления литых корпусов КВ-1 в это время так и не смогли. Его смогли решить только в 1943 году уже на танках серии ИС (ИС-2).
Модификации танка КВ-1 производства ЧКЗ выпуска 1942 года, оснащённого усиленной литой башней и вооружённого пушкой ЗиС-5.
Конструкторами завода № 200 в декабре 1941 года был создан альтернативный вариант литой башни для КВ-1, получивший обозначение «деталь № 957». Все места башни, которые в предыдущей конструкции были признаны недостаточно защищёнными, защитили бронёй, усиленной до 120 мм. При этом масса новой башни не увеличилась. Танк в официальных документах стал именоваться «КВ проекта 1942 года с литой башней усиленной». Машина находилась в серийном производстве с января по август 1942 года.
Внешне похожая на предыдущую, новая башня имела более толстую броню в районе погона, воротник (кольцевой прилив) брони в районе крепления шаровой установки пулемёта, установленного в кормовой нише. Последние танки данного проекта получили корпуса нового типа, имеющие в кормовой части прямой броневой лист. На первых корпусах новой формы ещё сохраняли выпуклую крышку люка, через который обеспечивался доступ к двигателю (на крыше МТО), затем и она стала плоской. Машины этого проекта уже начали оснащаться усиленными литыми опорными катками, имеющими улучшенную конструкцию.
Визуально литые башни, изготовленные на УЗТМ, во фронтальной проекции выглядят шире, а башни завода № 200 уже и имеют явно видимые литьевые детали.
Советский тяжёлый танк времён Второй мировой войны. Обычно называется просто «КВ»: танк создавался под этим именем, и лишь позже, после появления танка КВ-2, КВ первого образца ретроспективно получил цифровой индекс. Производился с августа 1939 года по август 1942 года. Учавствовал в войне с Финляндией и Великой Отечественной войне.
История создания
Необходимость разработки и создания тяжелого танка, несущего противоснарядное бронирование хорошо осознавалась в СССР. Основываясь на отечественной военной теории, такие танки были просто необходимы для проламывания фронта противника и обеспечении прорыва или преодоления укрепленных районов. Большинство армий развитых стран мира имели свои теории и практики преодоления мощных укрепленных позиций противника, опыт в этом деле был приобретен ещё в ходе Первой Мировой Войны. Такие современные на тот момент укрепленные линии как, например, линия Мажино или линия Маннергейма считались даже теоретически непреступными. Существовало даже ошибочное мнение, что танк КВ создан в ходе Финской кампании специально для прорыва финских долговременных укреплений (линии Маннергейма). На самом деле танк начал создаваться ещё в конце 1938 года, когда стало окончательно ясно, что концепция многобашенного тяжёлого танка, подобного Т-35, является тупиковой. Было очевидно, что наличие большого количества башен не является преимуществом. А гигантские размеры танка лишь утяжеляют его и не позволяют эксплуатировать достаточно толстую броню. Инициатором проектирования танка был начальник АБТУ РККА комкор Д. Г. Павлов.
В конце 1930-х были предприняты попытки создать танк уменьшенных (по сравнению с Т-35) размеров, но с более толстой бронёй. Однако конструкторы так и не решились полностью отказаться от использования нескольких башен: предполагалось, что одна пушка будет бороться с пехотой и подавлять огневые точки, а вторая обязательно должна быть противотанковой - для борьбы с бронетехникой.
Новые танки, спроектированные в рамках этой концепции (СМК и Т-100), были двухбашенными, вооружёнными 76-мм и 45-мм пушками. И лишь в качестве эксперимента создали ещё и уменьшенный вариант СМК - с одной башней. За счёт этого сократилась длина машины (на два опорных катка), что положительно повлияло на динамические характеристики. В отличие от предшественника, КВ (так назвали экспериментальный танк) был оснащён дизельным двигателем. Первый экземпляр танка был построен на Ленинградском Кировском заводе (ЛКЗ) в августе 1939 года. Изначально главным конструктором танка был А. С. Ермолаев, затем - Н. Л. Духов.
30 ноября 1939 года началась Советско-финская война. Военные не упустили шанс подвергнуть испытанию новые тяжёлые танки. За день до начала войны (29 ноября 1939 г.) СМК, Т-100 и КВ были направлены на фронт. Их передали 20-й тяжелотанковой бригаде, вооружённой средними танками Т-28.
Свой первый бой танк КВ принял 17 декабря при прорыве Хоттиненского укрепрайона линии Маннергейма.
Экипаж КВ в первом бою:
Лейтенант Качехин (командир)
-И. Головачев воентехник 2-го ранга (механик-водитель)
-лейтенант Поляков (наводчик)
-К. Ковш (механик-водитель, испытатель Кировского завода)
-А. И. Эстратов (моторист / заряжающий, испытатель Кировского завода)
-П. И. Васильев (трансмиссионщик / радист, испытатель Кировского завода)
Танк с честью прошёл испытания боем: его не смогла поразить ни одна противотанковая пушка противника. Огорчение военных вызвало лишь то, что 76-мм пушка Л-11 оказалась недостаточно сильной для борьбы с ДОТами. Для этой цели пришлось спроектировать новый танк КВ-2, вооружённый 152-мм гаубицей.
По представлению ГАБТУ совместным постановлением Политбюро ЦК ВКП(б) и СНК СССР от 19 декабря 1939 года (уже через день после испытаний) танк КВ был принят на вооружение. Что же до танков СМК и Т-100, то они также показали себя в довольно хорошо (впрочем, СМК в самом начале боевых действий подорвался на мине), но на вооружение приняты так и не были, поскольку при более высокой огневой мощи они были оснащены менее толстой бронёй, обладали значительными размерами и весом, а также худшими динамическими характеристиками.
Производство
Серийный выпуск танков КВ стартовал в феврале 1940 года на Кировском заводе. В соответствии с постановлением СНК СССР и ЦК ВКП(б) от 19 июня 1940 года Челябинскому тракторному заводу (ЧТЗ) предписывалось также начать производство КВ. 31 декабря 1940 года на ЧТЗ построили первый КВ. Одновременно на заводе стартовало строительство специального корпуса для сборки КВ.
На 1941 год было запланировано произвести 1200 танков КВ всех модификаций. Из них на Кировском заводе - 1000 шт. (400 КВ-1, 100 КВ-2, 500 КВ-3) и ещё 200 КВ-1 на ЧТЗ. Однако на ЧТЗ до начала войны было построено всего несколько танков. Всего в 1940 году было произведено 243 КВ-1 и КВ-2 (в том числе 104 КВ-2), а в первом полугодии 1941 года - 393 (в том числе 100 КВ-2).
После начала войны и мобилизации промышленности производство танков на Кировском заводе существенно возросло. Выпуску танков КВ был отдан приоритет, поэтому к производству многих узлов и агрегатов для тяжёлых танков подключились ленинградские Ижорский и Металлический заводы, а также другие заводы.
Но уже начиная с июля 1941 года началась эвакуация ЛКЗ в Челябинск. Завод расположился на территории Челябинского тракторного завода. 6 октября 1941 года Челябинский тракторный завод был переименован в Челябинский Кировский завод Наркомтанкопрома. Этот завод, получивший неофициальное название «Танкоград», стал основным производителем тяжёлых танков и САУ в ходе Великой Отечественной войны.
Несмотря на трудности, связанные с эвакуацией и развёртыванием завода на новом месте, во второй половине 1941 года фронт получил 933 танка КВ, в 1942 году их было выпущено уже 2553 (включая КВ-1с и КВ-8).
Помимо этого в блокадном Ленинграде на заводе № 371 в 1942 году из неиспользованных заделов корпусов и башен и агрегатов поставленных с ЧКЗ, построили еще как минимум 67 КВ-1, вооруженных пушками как Ф-32, так и ЗИС-5. Так как эти машины шли только для нужд Ленинградского фронта, отрезанного от «Большой земли», то в отчеты ГАБТУ они не попали. Общий выпуск танков КВ, таким образом, на сегодняшний день можно оценить в 3539 танков.
Конструкция танка
Для 1940 года серийный КВ-1 являлся поистинне новаторской конструкцией, воплотившей в себе самые передовые идеи того времени: индивидуальную торсионную подвеску, надёжное противоснарядное бронирование, дизельный двигатель и одно мощное универсальное орудие в рамках классической компоновки. Хотя по отдельности решения из этого набора довольно часто реализовывались ранее на других зарубежных и отечественных танках, КВ-1 был первой боевой машиной, воплотившей в себе их комбинацию. Некоторые эксперты считают танк КВ этапной машиной в мировом танкостроении, оказавшей значительное влияние на конструирование последующих тяжёлых танков в других странах. Классическая компоновка на серийном советском тяжёлом танке была использована впервые, что позволило КВ-1 получить наиболее высокий уровень защищённости и большой модернизационный потенциал в рамках данной концепции по сравнению с предыдущей серийной моделью тяжёлого танка Т-35 и опытными машинами СМК и Т-100 (все - многобашенного типа). Основой классической компоновки является разделение бронекорпуса от носа к корме последовательно на отделение управления, боевое отделение и моторно-трансмиссионное отделение. Механик-водитель и стрелок-радист располагались в отделении управления, три других члена экипажа были размещены в боевом отделении, которое объединяло среднюю часть бронекорпуса и башню. Там же размещались орудие, боезапас к нему и часть топливных баков. Двигатель и трансмиссия были оборудованы в корме машины.
Броневой корпус и башня

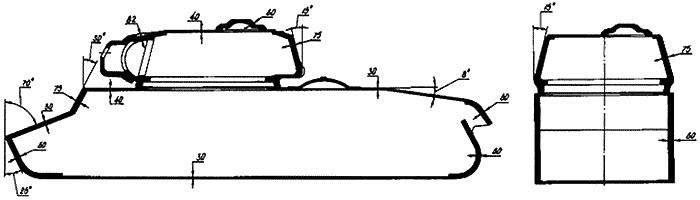

Броневой корпус танка сваривался из катаных броневых плит толщиной 75, 40, 30 и 20 мм. Броневая защита равнопрочная (бронеплиты с толщиной отличной от 75 мм применялись только для горизонтального бронирования машины), противоснарядная. Броневые плиты лобовой части машины монтировались под рациональными углами наклона. Башня серийных КВ производилась в трёх вариантах: литая, сварная с прямоугольной нишей и сварная с закруглённой нишей. Толщина брони у сварных башен была 75 мм, у литых - 95 мм, так как литая броня была менее прочной. В 1941 году сварные башни и бортовые бронеплиты некоторых танков были дополнительно усилены - на них на болтах укрепили 25-мм броневые экраны, причём между основной бронёй и экраном оставался воздушный промежуток, то есть этот вариант КВ-1 по факту получил разнесённое бронирование. Не совсем ясно, зачем это было сделано. Тяжёлые танки немцы начали создавать только в 41 году (тяжелый танк в немецкой теории блицкрига не находил своего применения), поэтому для 1941 года даже штатное бронирование КВ-1 в принципе являлось избыточным (броня КВ не поражалась штатными 37-мм и 50-мм ПТО вермахта, но всё же могла быть пробита 88-мм, 105-мм и 150-мм орудиями). В некоторых источниках ошибочно указывается, что танки производились с катаной бронёй толщиной 100 мм и более - на самом деле эта цифра соответствует сумме толщины основной брони танка и экранов.
Решение об установке «экранов» было принято в конце июня 1941 года, после первых донесений о потерях от огня немецких зениток, однако уже в августе эта программа была прекращена, так как ходовая часть не выдерживала массу машины, возросшую до 50 тонн. Эта проблема была позже частично решена установкой литых опорных катков усиленной конструкции. Экранированные танки эксплуатировались на Северо-Западном и Ленинградском фронтах.
Лобовая часть башни с амбразурой для орудия, образованная пересечением четырёх сфер, отливалась отдельно и сваривалась с остальными бронедеталями башни. Маска орудия представляла собой цилиндрический сегмент гнутой катаной бронеплиты и имела три отверстия - для пушки, спаренного пулемёта и прицела. Башня монтировалась на погон диаметром 1535 мм в броневой крыше боевого отделения и фиксировалась захватами во избежание сваливания при сильном крене или опрокидывании танка. Погон башни размечался в тысячных для стрельбы с закрытых позиций.
Механик-водитель размещался по центру в передней части бронекорпуса танка, слева от него было рабочее место стрелка-радиста. Три члена экипажа размещались в башне: слева от орудия были оборудованы рабочие места наводчика и заряжающего, а справа - командира танка. Посадка и выход экипажа осуществлялись через два круглых люка: один в башне над рабочим местом командира и один на крыше корпуса над рабочим местом стрелка-радиста. Корпус также был оборудован днищевым люком для аварийного покидания экипажем танка и ряд люков, лючков и технологических отверстий для погрузки боекомплекта, доступа к горловинам топливных баков, другим узлам и агрегатам машины.
Вооружение
На танках первых выпусков оборудовалась пушка Л-11 калибра 76,2 мм с боекомплектом 111 выстрелов (по другой информации - 135 или 116). Интересно, что первоначальный проект предусматривал ещё и спаренную с ней 45-мм пушку 20К, хотя бронепробиваемость 76-мм танковой пушки Л-11 практически ни чем не уступала противотанковой 20К. По всей видимости, прочные стереотипы о необходимости иметь 45-мм противотанковую пушку вместе с 76-мм объяснялись её более высокой скорострельностью и большим боекомплектом. Но уже на прототипе, направленном на Карельский перешеек, 45-мм пушку демонтировали и установили вместо неё пулемёт ДТ-29 . Впоследствии пушку Л-11 заменили на 76-мм орудие Ф-32 с аналогичной баллистикой, а осенью 1941 года - на орудие ЗИС-5 с большей длиной ствола в 41,6 калибра.
Пушка ЗИС-5 устанавливалась на цапфах в башне и была полностью уравновешена. Сама башня с орудием ЗИС-5 также являлась уравновешенной: её центр масс размещался на геометрической оси вращения. Пушка ЗИС-5 имела вертикальные углы наводки от -5 до +25 град., при фиксированном положении башни она могла наводиться в небольшом секторе горизонтальной наводки (т. н. «ювелирная» наводка). Выстрел осуществлялся посредством ручного механического спуска.
Боекомплект орудия составлял 111 выстрелов унитарного заряжания. Выстрелы укладывались в башне и вдоль обоих бортов боевого отделения.
На танке КВ-1 монтировались три 7,62-мм пулемёта ДТ-29: спаренный с орудием, а также курсовой и кормовой в шаровых установках. Боекомплект ко всем ДТ составлял 2772 патрона. Эти пулемёты устанавливались таким образом, что при необходимости их можно было снять с монтировок и применять вне танка. Также для самообороны экипаж имел несколько ручных гранат Ф-1 и иногда оснащался пистолетом для стрельбы сигнальными ракетами. На каждом пятом КВ устанавливали зенитную турель для ДТ, однако на практике зенитные пулемёты ставили редко.
Двигатель
КВ-1 оборудовался четырёхтактным V-образным 12-цилиндровым дизельным двигателем В-2К мощностью 500 л. с. (382 кВт) при 1800 об/мин, впоследствии из-за общего увеличения массы танка после установки более тяжёлых литых башен, экранов и отмены стружки кромок бронеплит мощность двигателя довели до 600 л. с. (441 кВт). Запуск двигателя осуществлялся стартером СТ-700 мощностью 15 л. с. (11 кВт) или сжатым воздухом из двух резервуаров ёмкостью 5 л в боевом отделении машины. КВ-1 имел плотную компоновку, при которой основные топливные баки объёмом 600-615 л размещались и в боевом, и в моторно-трансмиссионном отделении. Во второй половине 1941 года из-за нехватки дизелей В-2К, которые выпускались в то время только на заводе № 75 в Харькове (с осени того же года начался процесс эвакуации завода на Урал), танки КВ-1 производились с четырёхтактными V-образными 12-цилиндровыми карбюраторными двигателями М-17Т мощностью 500 л. с. Весной 1942 года было издано постановление о переоборудовании всех находящихся в строю танков КВ-1 с двигателями М-17Т обратно на дизель-моторы В-2К - эвакуированный завод № 75 наладил их производство в достаточном количестве на новом месте.
Трансмиссия
Танк КВ-1 оборудовался механической трансмиссией, в состав которой входили:
Многодисковый главный фрикцион сухого трения «стали по феродо»;
-пятиступенчатая коробка передач тракторного типа;
-два многодисковых бортовых фрикциона с трением «сталь по стали»;
-два бортовых планетарных редуктора;
-ленточные плавающие тормоза.
Все приводы управления трансмиссией - механические. При использовании в войсках наибольшее число нареканий и жалоб в адрес завода-изготовителя вызывали именно дефекты и крайне ненадёжная работа трансмиссионной группы, особенно у перегруженных танков КВ выпуска военного времени. Практически все авторитетные печатные источники признают одним из самым существенных недостатков танков серии КВ и машин на его базе низкую надёжность трансмиссии в целом.
Ходовая часть
Подвеска машины - индивидуальная торсионная с внутренней амортизацией для каждого из 6 штампованных двускатных опорных катков малого диаметра по каждому борту. Напротив каждого опорного катка к бронекорпусу приваривались ограничители хода балансиров подвески. Ведущие колёса со съёмными зубчатыми венцами цевочного зацепления размещались сзади, а ленивцы - спереди. Верхняя ветвь гусеницы поддерживалась тремя малыми обрезиненными штампованными поддерживающими катками по каждому борту. В 1941 году технологию производства опорных и поддерживающих катков перевели на литьё, последние лишились резиновых бандажей из-за общей в тот период нехватки резины. Механизм натяжения гусеницы - винтовой; каждая гусеница состояла из 86-90 одногребневых траков шириной 700 мм и шагом 160 мм.
Электрооборудование
Электропроводка в танке КВ-1 была однопроводной, вторым проводом служил бронекорпус машины. Исключение составляла цепь аварийного освещения, которая была двухпроводной. Источниками электроэнергии (рабочее напряжение 24 В) были генератор ГТ-4563А с реле-регулятором РРА-24 мощностью 1 кВт и четыре последовательно соединённые аккумуляторные батареи марки 6-СТЭ-128 общей ёмкостью 256 А·ч. Потребители электроэнергии включали в себя:
Электромотор поворота башни;
-наружное и внутреннее освещение машины, приборы подсветки прицелов и шкал измерительных приборов;
-наружный звуковой сигнал и цепь сигнализации от десанта к экипажу машины;
-контрольно-измерительные приборы (амперметр и вольтметр);
-средства связи - радиостанция и танковое переговорное устройство;
-электрика моторной группы - стартер СТ-700, пусковое реле РС-371 или РС-400 и т. д.
Средства наблюдения и прицелы
Общая обзорность танка КВ-1 ещё в 1940 году оценивалась в докладной записке Л. Мехлису от военинженера Каливоды как крайне неудовлетворительная. Командир машины имел единственный смотровой прибор в башне - панораму ПТК. Механик-водитель в бою осуществлял наблюдение через смотровой прибор с триплексом, который оборудовался броневой заслонкой. Этот смотровой прибор монтировался в бронированном люке-пробке на лобовой бронеплите по продольной осевой линии машины. В спокойной обстановке этот люк-пробка выдвигался вперёд, обеспечивая механику-водителю более удобный непосредственный обзор с его рабочего места.
Для ведения огня КВ-1 оборудовался двумя орудийными прицелами - телескопическим ТОД-6 для стрельбы прямой наводкой и перископическим ПТ-6 для стрельбы с закрытых позиций. Головка перископического прицела защищалась специальным броневым колпаком. Для обеспечения возможности огня в тёмное время суток шкалы прицелов имели приборы подсветки. Курсовой и кормовой пулемёты ДТ могли комплектоваться прицелом ПУ от снайперской винтовки с трёхкратным увеличением.
Средства связи
Средства связи включали в себя радиостанцию 71-ТК-3, позже 10Р или 10РК-26. На ряде танков от нехватки оборудовались авиационные радиостанции 9Р. Танк КВ-1 оборудовался внутренним переговорным устройством ТПУ-4-Бис на 4 абонента.
Радиостанции 10Р или 10РК представляли из себя комплект из передатчика, приёмника и умформеров (одноякорных мотор-генераторов) для их питания, подсоединяемых к бортовой электросети напряжением 24 В.
10Р-симплексная ламповая коротковолновая радиостанция, работающая в диапазоне частот от 3,75 до 6 МГц (соответственно длины волн от 80 до 50 м). На стоянке дальность связи в телефонном (голосовом) режиме достигала 20-25 км, в движении она несколько уменьшалась. Большую дальность связи можно было получить в телеграфном режиме, когда информация передавалась телеграфным ключом азбукой Морзе или иной дискретной системой кодирования. Стабилизация частоты производилась съёмным кварцевым резонатором, плавная подстройка частоты отсутствовала. 10Р разрешала осуществлять связь на двух фиксированных частотах; для их смены применялся другой кварцевый резонатор из 15 пар в комплекте радиостанции.
Радиостанция 10РК являлась технологическим улучшением предыдущей модели 10Р, она стала проще и дешевле в производстве. У этой модели появилась возможность плавного выбора рабочей частоты, число кварцевых резонаторов было уменьшено до 16. Характеристики по дальности связи значительных изменений не претерпели.
Танковое переговорное устройство ТПУ-4-Бис позволяло вести переговоры между членами экипажа танка даже в сильно зашумленной обстановке и подключать шлемофонную гарнитуру (головные телефоны и ларингофоны) к радиостанции для внешней связи.
ТТХ КВ-1 обр. 1940 г.
Классификация: тяжёлый танк
-Боевая масса, т: 47,5
-Компоновочная схема: классическая
-Экипаж, чел.: 5
Размеры:
Длина корпуса, мм: 6675
-Ширина корпуса, мм: 3320
-Высота, мм: 2710
-Клиренс, мм: 450
Бронирование:
Тип брони: стальная катаная гомогенная
-Лоб корпуса (верх), мм/град.: 75 / 30 град.
-Лоб корпуса (середина), мм/град.: 60 / 70 град.
-Лоб корпуса (низ), мм/град.: 75 / 25 град.
-Борт корпуса, мм/град.: 75 / 0 град
-Корма корпуса (верх), мм/град.: 60 / 50 град.
-Корма корпуса (низ), мм/град.: 75 / 0-90 град.
-Днище, мм: 30-40
-Крыша корпуса, мм: 30-40
-Лоб башни, мм/град.: 75 / 20 град.
-Маска орудия, мм/град.: 90
-Борт башни, мм/град.: 75 / 15 град.
-Корма башни, мм/град.: 75 / 15 град
-Крыша башни, мм: 40
Вооружение:
Калибр и марка пушки: 76-мм Л-11, Ф-32, Ф-34, ЗИС-5
-Тип пушки: нарезная
-Длина ствола, калибров: 41,6 (для ЗИС-5)
-Боекомплект пушки: 90 или 114 (в зависимости от модификации)
-Углы ВН, град.: ?7…+25 град.
-Прицелы: телескопический ТОД-6, перископический ПТ-6
-Пулемёты: 3 х ДТ
Подвижность:
Тип двигателя: V-образный 12-цилиндровый четырёхтактный дизельный жидкостного охлаждения
-Мощность двигателя, л. с.: 600
-Скорость по шоссе, км/ч: 34
-Запас хода по шоссе, км: 150-225
-Запас хода по пересечённой местности, км: 90-180
-Удельная мощность, л. с./т: 11,6
-Тип подвески: торсионная
-Удельное давление на грунт, кг/кв.см.: 0,77
27-03-2015, 15:29
Всем доброго времени суток, с вами сайт! Сегодня мы поговорим об одном из самых бронированных танков на своем уровне, и речь пойдет о советском тяжелом танке пятого уровня КВ-1.
Краткая справка
Тяжелый танк пятого уровня КВ-1, когда-то был стоковой комплектацией танка КВ. Но в одном из патчей было принято решение разделить КВ на две машины, на КВ-1 и КВ-2. КВ-1, как и КВ остался на пятом уровне, а КВ-2 был перенесен на 6 уровень.
На данный момент КВ-1 можно открыть с помощью среднего танка четвертого уровня Т-28 за 13 500 опыта, а стоимость его на момент покупки составит 390 000 кредитов.
ТТХ КВ-1
Плюс и минусы машины.
Плюсы:
Хорошая для своего уровня круговая броня;
Небольшие размеры;
Большой выбор орудий.
Минусы:
Слабая динамика;
Очень плохой обзор;
Очень слабое стоковое орудие.
Поговорим об орудиях, а их у КВ-1 четыре.
Первое орудие 76 мм ЗиС-5. К сожалению, это наше стоковое орудие у которого очень слабое пробитие и очень плохая точность, но именно с ним нам придется открывать первые орудия для более-менее комфортной игры. Поэтому придется потерпеть. Либо, открыть их за свободный опыт, что сэкономит вам нервы и время.
Второе орудие 57 мм проект 413. По сравнению с предыдущим орудием тут есть все, что нужно для комфортной игры, это и точность, и пробитие, а с премиумными снарядами нам и любой танк седьмого уровня не страшен. Единственный минус это низкий средний урон за выстрел, который вкупе с нашей скорострельностью заставит нас все время быть на виду у противника, а следовательно и подставляться по выстрелы противника.
Третье орудие 122 мм У-11. Имеет 2 вида снаряда, фугасы и кумулятивы. Фугасы практически на данный момент являются практически бесполезными снарядами, из-за своего малого бронепробития и отсутствия универсальности, они подойдут разве что для стрельбы по танкам у которых совсем нет брони. А кумулятивные снаряды с их пробитием в 140 мм отлично подходят для уничтожения врагов, если принимать во внимание механику кумулятивного снаряда и уметь ею пользоваться.
И последнее самое главное орудие 85 мм Ф-30. Оно имеет и нормальное бронепробитие у базового снаряда и неплохой средний разовый урон, а так же приемлемую точность для своего уровня.
К другим параметрам.
Количество очков прочности у нас 640 единиц, этого вполне хватает для тяжелого танка пятого уровня. Броня у танка весьма неплохая, при постановке ромбом ни один танк до пятого уровня не способен будет нас пробить, танки с фугасными орудиями не в счет. Так же у танка очень крепкая топовая башня. Если говорить про динамику, то у КВ-1 она отсутствует. Заявленные в ТТХ 34 км/ч танк набирает очень неохотно, и то, если танк едет с горы или по нормальному грунту. Так же у танка, как и у многих советских машин, очень плохой обзор. Поэтому мы частенько будем отхватывать от врагов, которые будут нас светить из кустов.
Умения и навыки экипажа КВ-1
Стандартом и хорошим выбором будет:
Командир - Шестое чувство, Ремонт, Боевое братство.
Наводчик - Ремонт, Плавный поворот башни Боевое братство.
Механик-водитель - Ремонт, Плавный ход, Боевое братство.
Радист - Ремонт, Радиоперехват, Боевое братство.
Заряжающий - Ремонт, Бесконтактная боеукладка, Боевое братство.
Установка модулей на КВ-1
Теперь мы поговорим о подборе модулей на танк. Необходимо ставить орудийный досылатель среднего калибра, улучшенную вентиляцию и усиленные приводы наводки
Снаряжение КВ-1
Здесь еще один стандарт, а именно: малый ремкомплект, малая аптечка и ручной огнетушитель. Советую вам, использовать премиум снаряжение, что довольно дорого, но может значительно увеличить живучесть вашей машины в бою. Так что смело ставьте на свой танк большой ремкомплект, большую аптечку и автоматический огнетушитель, либо доппаек.
Тактика и применение КВ-1
КВ-1 можно считать самым настоящим тяжелым танком, отсутствие его динамики компенсируется хорошей круговой броней. Конечно, наша броня вряд ли будет спасать от некоторых машин шестого и седьмого уровня, но для большинства машин пятого и ниже уровня мы будем неприступной крепостью, особенно если правильно ею пользоваться: играть от борта или ставить танк ромбом. Но в целом тактика игры на КВ-1 во многом зависит от выбора орудия.
Так, к примеру, если мы выберем орудие 57 мм Проект 413, то мы превращаем наш танк в некое подобие премиумного Черчилля 3. Имея отличные показатели бронепробития, точности и скорострельности мы будем просто нашпиговывать врага снарядами, не давая ему опомниться. Так же у этого орудия очень хорошие премиумные кумулятивные снаряды. Их пробития в 189 мм нам будет хватать для любых танков пятых – седьмых уровней, конечно, если знать куда стрелять. Самой лучшей тактикой для КВ-1 будет продавливать направления с союзными машинами, за счет своей скорострельности мы сможем не только наносить урон по противнику, но и стараться сбивать ему гусеницы, а также добивать.
При выборе орудия Ф-30 85 мм, мы можем, как продавливать направления, так и оборонять их. Неплохая скорострельность, приемлемая точность и неплохой средний урон за выстрел заставят низкоуровневых врагов задуматься, а стоит ли на нас выезжать. А с машинами повыше уровнем нам придется немного попотеть. Хотя и с ними можно легко расправиться, стреляя им по болевым точкам, при этом, стараясь, не подставляясь под их выстрелы.
Ну и наконец, выбрав орудие У-11 122 мм, мы получаем КВ-1 с самым большим разовым уроном за выстрел. Мелкие и слабобронированные машины мы просто сможем ваншотить или же наносить огромный урон. А против танков с броней играем выцеливая их слабые места. Но ввиду точности орудия нам это не всегда будет удаваться. Самой лучшей тактикой для нас будет перестрелка с врагами на средних и близких дистанциях.
Так же во время игры на КВ-1 всегда стоит не забывать об артиллерии противника, для нее мы лакомая цель из-за нашей слабой динамики и неповоротливости. Поэтому всегда старайтесь находиться неподалеку от разного рода укрытий.
И еще одно. Запомните, никогда на КВ-1 не летите вперед на открытой местности. Потому что из-за слабого обзора вы становитесь легкой целью для более зрячих вражеских машин. Вследствие чего они могут просто напросто вас разобрать при этом, даже не попав в засвет.
Итог
КВ-1 является очень хорошим тяжелым танком на своем уровне. Благодаря большому выбору орудий на нем всегда интересно играть. Он отлично подходит для неопытных игроков, так как частенько благодаря своей броне будет, прощает им ошибки. В целом машина очень хорошо сбалансирована, и при грамотной игре способна приносить не только красивые цифры полученного опыта и кредитов, но и море удовольствия своему обладателю.
КВ-1С является советским тяжёлым танком времен ВОВ. КВ означает «Клим Ворошилов», что является официальным названием советских серийных тяжёлых танков выпускавшихся в 1940-1943 годах. Индекс 1С обозначает «скоростную» модификацию первой модели серии.
создания КВ-1С
В условиях военного времени, когда было необходимо в первую очередь производить больше танков, все изменения, вносимые в конструкцию КВ-1, сказывались на надежности работы узлов и агрегатов тяжелого танка. Это в первую очередь касалось двигателя, элементов трансмиссии и КПП. Поскольку до начала Великой Отечественной войны КПП и трансмиссия танка КВ-1 до нормального рабочего состояния доведены не были, то не удивительно, что надежность деталей и качество изготовления КВ, выпускаемых в военное время стали еще хуже. Кроме того, поскольку в конструкцию танка вносились различные изменения и упрощения (литые башни, траки и катки, дополнительные баки для топлива и так далее) значительно увеличился вес танка - масса машины составляла от 47,5 до 48,2 тонн.
Из войск начали поступать многочисленные рекламации и жалобы, в которых говорилось, что «танки «Клим Ворошилов» на маршах часто ломаются, обладают малыми подвижностью и скоростью, ни один мост не выдерживает их». Государственный комитет обороны 23 февраля 1942 года принял постановление № 1334сс, согласно которому ЧКЗ обязывался с 15 апреля обязывался выпускать танки «Клим Ворошилов» массой менее 45,5 т и дизельным двигателем мощностью 650 лошадиных сил. На основании данного постановления, 24 февраля подписали приказ по НКТП № 222мсс, а 26 февраля - приказ Народного комиссариата обороны № 0039. Вес танков КВ, согласно данным приказам, должен быть снижен за счет уменьшения до 95 миллиметрам толщины лобовой брони вместе с экраном, снижения до 30 миллиметров толщин крыши башни, крыши корпуса, люков, уменьшения до 60 миллиметров толщины бронирования кормы, до 20 миллиметров задних листов днища, также убрали запасные топливные баки, боекомплект снизили до 90 снарядов, сократили ЗИП так далее.
Но, несмотря на усилия, в конструкцию тяжелого танка быстро внести изменения завод не смог. Сказывалась нехватка квалифицированных кадров, оборудования и материалов. Например, в первом квартале 42-го года потребность завода в рабочих составляла 40 тыс. человек, а коллектив завода по факту составлял 27321 человек. Также можно отметить кризис с оснащением танков «Клим Ворошилов» радиостанциями, когда с марта 42-го радиостанции устанавливались только на каждом пятом танке.
На заводе в начале марта были начаты испытания танка имеющего 650-сильный двигатель В-2К и новые бортовые передачи. Двигатель оказался неработоспособен, однако бортовые передачи показали хорошие результаты, поэтому с апреля месяца они были введены в серийное производство. На ЧКЗ с 20 апреля проводили испытания двух КВ, оснащенных 700-сильным дизельным двигателем и новой 8-скоростной коробкой передач. Довести «до ума» двигатели вновь не удалось, а новую коробку передач начали устанавливать на танк КВ-1С.
В марте-апреле 42-го года кризис с качеством КВ-1 достиг своего апогея: около 30% танков проходило всего 120–125 километров, после чего они ломались. Ненадежность тяжелых танков «достала» всех настолько, что по НКТП 21 марта издали приказ № 3 285мс в котором руководство Народного комиссариата объявило выговор конструкторско-инженерному составу и руководству СКБ-2 и ЧКЗ (Махонин, Зальцман, Кизельштейн, Котин, Арсеньев, Маришкин, Гольштейн, Цуканов, Шендеров) и обязало «навести в технической документации и технологии производства дизелей В-2 и танков КВ необходимый порядок».
Однако, несмотря на нарушение технологического процесса, недостатки, невыполнение различных постановлений ГКО и приказов НКТП, выпуск на ЧКЗ танков КВ-1 продолжал постоянно расти. Инженеры и рабочие, работая по 11 часов в день (такой была продолжительность рабочей смены), а зачастую и больше, пытались дать фронту наибольшее количество боевых машин. Красная армия в марте 1942 года получила 250 КВ-1, в апреле уже 282, а в мае 351 машину. После этого производство танков «Клим Ворошилов» начало снижаться и в начале лета поступило немало предложений снять КВ с производства. Дело в том, что к лету 42-го года, из-за перевооружения вермахта, танки КВ утратил свое преимущество в бронезащите. Данная ситуация потребовала кардинальных изменений.
История создания танка КВ-1С (скоростного) началась с любопытного документа. 5 июня 1942 г. И.В. Сталин, председатель Государственного комитета обороны было подписано постановление № 1878сс которое содержало следующее:
«Опыт боевого использования КВ-1 в воинских частях показал следующие недостатки танков «Клим Ворошилов»:
-большая масса танка (составляющая 47,5 тонн), сокращает боевую оперативность машины и усложняет условия его боевой эксплуатации;
-недостаточная надежность КПП вследствие малой прочности шестерен замедленной и первой передач и картера;
Работа системы охлаждения двигателя недостаточно интенсивная. Вследствие этого часто приходится производить переключение скоростей на более низкие, что является причиной сокращения средних скоростей движения, а также ограничивает возможность полного использования мощности мотора;
-круговая обзорность танка была недостаточной из-за отсутствия командирской башенки и неудобного размещения смотровых приборов.
Кроме данных основных недостатков из армии поступает информация о множестве дефектов сборки и изготовления некоторых узлов, в особенности дизельного двигателя, что свидетельствует о недостаточном контроле процесса изготовления и сборки танков, а также о нарушении технологического процесса».
Танки КВ-1С 6-го гвардейского отдельного танкового полка прорыва в атаке. Северо-Кавказский фронт
Этим же постановлением ЧКЗ было предписано с 1 августа перейти на производство танков КВ масса которых не будет превышать 42,5 тонн. Для уменьшения веса танка приказом народного комиссариата танковой промышленности заводам № 200 и УЗТМ разрешалось изменить толщину бронелистов:
-уменьшить толщину лобового, бортовых и нижнего листов, а также листов сварной башни с 75 до 60 миллиметров;
-снять у водителя экран - срок окончания работ 15 июня;
-уменьшить до 30 миллиметров толщину листов днища;
-уменьшить толщину стенок бронезащиты пушки и литой башни до 80–85 миллиметров, а также сохранив существующий погон пушки уменьшить ее габариты за счет литейных форм;
-уменьшить ширину трака до 650 миллиметров (срок выполнения до 1 июля 1942 года).
Согласно данному приказу на танки КВ-1 должны были устанавливаться новые 8-скоростные КПП, новые вентиляторы и радиаторы. Этим же приказом сокращался выпуск КВ-1 весом 47,5 тонн.
На ЧКЗ и заводе № 100 к 20 июня полным ходом велись работы по отработке агрегатов и узлов для облегченного танка. Так, например, испытания новой 8-скоростной коробки передач велись сразу на двух танках КВ (№№ 10279 и 10334), причем их начали еще в апреле. Машины к середине июня прошли лишь от 379 до 590 километров (по плану танки должны были пройти 2 тыс. километров). В то же время, на танках «Клим Ворошилов» с номерами 10033, 11021 и 25810 поставили гусеницы меньшей ширины и без клыков через один трак. Масса трака была меньше старого на 1,2 килограмма, а вся гусеница на 262 килограмма. Проводили испытания радиатора новой конструкции, разрабатывали новую башню. Три танка КВ даже отправили в Ташкент для проведения испытаний системы охлаждения двигателя при высоких температурах.
В начале июля начали сборку первых облегченных КВ, на которых были установлены новые узлы и агрегаты.
В это же время, учитывая прорыв к Сталинграду немецких войск, Ставка верховного главнокомандующего приняла решение увеличить производство средних танков Т-34 за счет сокращения производства танков «Клим Ворошилов». Мотивы данного решения были обоснованными и простыми: КВ перед Т-34 не имел преимуществ в вооружении, уступал в маневренности, был менее надежен, был более дорогим и сложным в производстве. ГКО 15 июля 1942 года решает в течение месяца развернуть на ЧКЗ производство «тридцатьчетверок». При этом производство тяжелых танков значительно сократилось - до 450 единиц в квартал, то есть около 25% мощностей предприятия оставили для производства тяжелых танков.

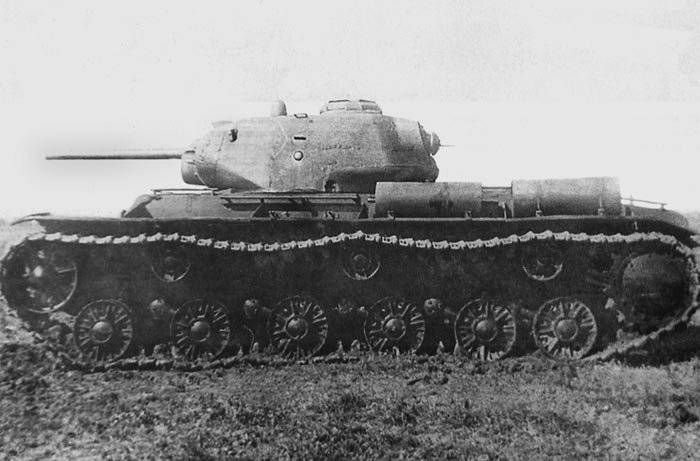

Одновременно с организацией на заводе № 100 и ЧКЗ производства танков Т-34 полным ходом велись испытания нового танка «Клим Ворошилов», который получил обозначение КВ-1С (скоростной). Два КВ-1С в период с 28 июля по 26 августа 1942 года прошли гос. испытания. Еще до окончания испытаний - 20 августа 1942 г. - новый тяжелый танк приняли на вооружение.
Толщина бронелистов танк КВ-1С была уменьшена до 60 миллиметров (лишь толщина подбашенной коробки была такой же, как и на КВ-1 – 75 миллиметров), изменили форму кормы корпуса, установили уменьшенную башню новой конструкции, которая была оснащена командирской башенкой кругового обзора, оснастили новыми смотровыми приборами. Существенные изменения внесли в силовую передачу танка, установили новый главный фрикцион, 8-скоростную коробку передач с силуминовым картером (2 скорости назад и 8 вперед). Также, на танке КВ-1С были смонтированы новые вентилятор и радиаторы, изменили размещение аккумуляторов. В ходовой части были применены облегченные опорные катки и облегченные гусеницы имеющие уменьшенную ширины.
В результате данных изменений масса КВ-1С уменьшилась до 42,3 тонн, скорость увеличилась до 43,3 километров в час по шоссе, повысилась надежность и маневренность танка. Однако цена, заплаченная за это, была очень большой: вооружение танка КВ-1С не изменилось - 76,2-миллиметровое орудие ЗИС-5, однако уменьшение толщин брони при сохраненной схеме бронекорпуса снизило снарядостойкость машины. КВ-1С по своим боевым качествам почти сравнялся с танком Т-34.

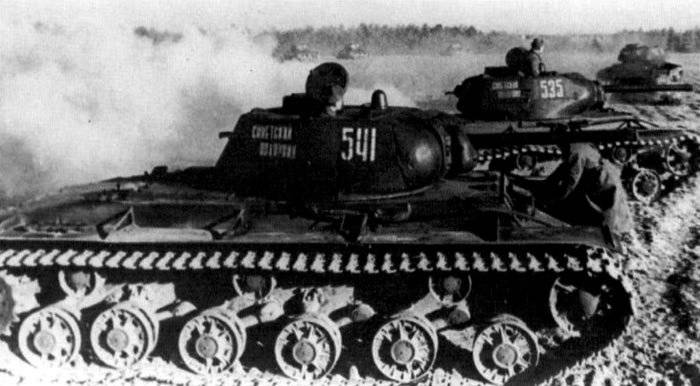

Танкисты 6-го гвардейского танкового полка прорыва осваивают новые танки КВ-1С (2-я гвардейская танковая армия, командующий генерал-полковник С.И. Богданов)
Производство КВ-1С было начато в августе 1942 года, до официального принятия танка на вооружение. Поскольку ЧКЗ занимался выпуском танков трех типов - Т-34, КВ-1 и КВ-1С - возникли значительные проблемы с производством КПП. Но, несмотря на это в сентябре 42-го года завод смог изготовить 180 КВ-1И, после чего производство данных танков начало снижаться.
С первого квартала 1943 года предполагалось установить на танк КВ-1С командирскую башенку, имеющую новую конструкцию, перископы Mk-4, изменить системы охлаждения двигателя и смазки, и увеличить ЗИП. Однако к этому времени стало ясно, что КВ-1С не удовлетворяет новым требованиям, которые предъявляются к тяжелым танкам прорыва. В связи с этим работы по совершенствованию танка свернули, а уже в августе 43-го производство КВ-1С свернули окончательно. Все силы завода № 100 и ЧКЗ направили на создание тяжелого танка ИС.
Используя КВ-1С в качестве базового, создали другой гораздо более известный образец бронетехники – тяжелую штурмовую САУ СУ-152.
Всего в 1942 году на ЧКЗ выпустили 626 тяжелых танков КВ-1С, а в 1943 году – 464.
Общий суммарный выпуск танков КВ-1С составил 1090 штук (по другим сведениям - 1106). Кроме того, выпустили 25 КВ-8С (огнеметные) имеющие корпус от КВ-1с и башню огнеметного КВ-8 и 10 собственно КВ-8С (огнеметные), где огнемет АТО-42 был установлен в штатную башню танка.
Описание конструкции
По своей сути КВ-1С по отношению к КВ-1 являлся модернизацией средней глубины. Основной целью модернизации являлось уменьшение общего веса танка, повышения надёжности при эксплуатации и его скорости, решение неудовлетворительной эргономики рабочих мест на КВ-1. «Скоростная» модификация КВ-1 по сравнению с базовой моделью получила меньшие габаритный и массу корпуса (в том числе, благодаря ослаблению бронирования), новую башню, имеющую кардинально улучшенную эргономику, новую более надёжную КПП. Моторная группа и вооружение остались без изменений. Компоновка КВ-1С была классической, что и для всех остальных советских серийных средних и тяжёлых танки того времени. Корпус танка от носа к корме делился на следующие отделения: управления, боевое и моторно-трансмиссионное. Стрелок-радист и механик-водитель были размещены в отделении управления, другие члена экипажа (три) размещались в боевом отделении, которое объединяло башню и среднюю часть бронекорпуса. Там же были размещены орудие, боезапас, а также часть топливных баков. Трансмиссия и двигатель устанавливались в кормовой части машины.
Бронекорпус и башня
Бронекорпус танка был сварен из катаных бронеплит толщиной 20, 30, 40, 60 и 75 миллиметров. Бронезащита противоснарядная, дифференцированная. Бронеплиты лобовой части танка были установлены под рациональными углами наклона. Обтекаемая башня являлась броневой отливкой сложной геометрической формы. 75-миллиметровые борта для повышения снарядостойкости располагались под углом к вертикали. Лобовая часть башни и амбразура для орудия, которая образовывалась пересечением четырёх сфер, была отлита отдельно и соединялась с остальными бронированными деталями башни при помощи сварки. Маска орудия являлась цилиндрическим сегментом гнутой катаной бронеплиты. Она имела три отверстия - для пушки, прицела и спаренного пулемёта. Толщина брони лба башни и маски орудия достигала 82 миллиметров. Башня была установлена на погон (диаметр 1535 миллиметров) в бронекрыше боевого отделения и фиксировалась при помощи захватов для предотвращения сваливания во время сильного крена или опрокидывания танка. Погон башни размечался в тысячных для ведения огня с закрытых позиций.
Механик-водитель размещался в передней части бронекорпуса машины по центру, место стрелка-радиста находилось слева от него. Три члена экипажа размещались в башне: рабочие места командира и наводчика располагались слева от орудия, заряжающего – справа. У командира машины имелась литая наблюдательная башенка с 60-миллиметровой вертикальной броней. Посадка/высадка экипажа происходила через два круглых люка: над рабочим местом заряжающего в башне и над рабочим местом стрелка-радиста на крыше корпуса. В корпусе также имелся днищевой люк, предназначенный для аварийного покидания танка и несколько люков, лючков и тех. отверстий для погрузки боекомплекта танка, доступа к горловинам топливного бака, другим агрегатам и узлам машины.
Вооружение
Основное вооружение танка КВ-1С – пушка 76,2-миллиметровая ЗиС-5. Орудие устанавливалось в башне на цапфах и было уравновешено полностью. Сама башня и орудие Д-5Т также являлись уравновешенной: центр масс башни размещался на геометрической оси вращения. Вертикальные углы наводки пушки ЗиС-5 составляли от −5 до +25°. Выстрел производился при помощи ручного механического спуска.
В боекомплект орудия входило 114 выстрелов унитарного заряжания. Укладка выстрелов осуществлялась в вдоль бортов боевого отделения и в башне.
На танке КВ-1С было установлено три 7,62-миллиметровых пулемёта ДТ: один спаренный с орудием, курсовой и кормовой пулеметы в шаровых установках. Боекомплект к ДТ составлял 3 тыс. патронов. Данные пулемёты устанавливались таким образом, что в случае необходимости они снимались с монтировок и использовались вне танка. Кроме того, для самообороны у экипажа имелось несколько ручных гранат Ф-1, а иногда сигнальным пистолетом.
Двигатель
Танк КВ-1С оснащался 12-цилиндровым четырёхтактным V-образным дизельным 600-сильным (441 кВт) двигателем В-2К. Для пуска двигателя служили 15-сильный (11 кВт) стартер СТ-700 или сжатый воздух из двух 5-литровых резервуаров размещенных в боевом отделении. Танк КВ-1С имел довольно плотную компоновку, при которой топливные баки, объём которых составлял 600-615 литров, располагались в боевом и моторно-трансмиссионном отделениях. Также танк имел четыре наружных дополнительных топливных бака общей ёмкостью 360 литров, и которые не связаны с топливной системой мотора.
Трансмиссия
Механическая трансмиссия танка КВ-1С состояла из:
- главный фрикцион – многодисковый, сухого трения («сталь по феродо»);
-четырёхступенчатая КПП имеющая демультипликатор (2 передачи назад и 8 вперёд);
-пара многодисковых бортовых фрикционов сухого трения («сталь по стали»);
-два планетарных бортовых редуктора.
Приводы управления трансмиссией танка - механические. Почти все авторитетные печатные источники отмечают, что самым существенным недостатком танка КВ-1 и машин созданных на его базе являлась низкая общая надёжность трансмиссии, поэтому на КВ-1С установили новую коробку передач, которая позднее применили на танках ИС-2.
Ходовая часть
В ходовой части КВ-1С сохранили все тех. решения аналогичного узла КВ-1, но некоторые детали уменьшили в размерах для снижения общей массы машины. Подвеска танка - торсионная индивидуальная для каждого из 6 двускатных цельнолитых опорных катков (диаметр 600 миллиметров) на борт. Напротив каждого из опорных катков к бронекорпусу были приварены ограничители хода балансиров подвески. Венцы - съёмные, зацепление - цевочное. Для поддерживания верхней ветви гусеницы служило три поддерживающих катка на борт. Для натяжения гусеницы служил винтовой механизм; гусеница состояла из 86-90 одногребневых траков; ширина гусеницы – 608 миллиметров. Ширину гусеницы по сравнению с КВ-1 уменьшили на 92 миллиметроа.
Электрооборудование
В КВ-1С электропроводка была однопроводной, бронекорпус машины служил вторым проводом. Исключением являлась цепь аварийного освещения, являвшаяся двухпроводной. Источником электроэнергии (напряжение 24 В) служил генератор ГТ-4563А оснащенный реле-регулятором РРА-24 (мощность 1 кВт), а также четыре последовательно соединённых аккумуляторных батареи 6-СТЭ-128 (общая ёмкость 256 А ч). Потребителями электроэнергии являлись:
- электродвигатель поворота башни;
- внутреннее и внешнее освещение танка, приборы подсветки шкал измерительных приборов и прицелов;
- наружный звуковой сигнал, цепь сигнализации к экипажу машины от десанта;
- контрольно-измерительные приборы (вольтметр и амперметр);
- электроспуск пушки;
- танковое переговорное устройство и радиостанция;
- электрика моторной группы - пусковое реле РС-400 или РС-371, стартер СТ-700 и так далее.
Прицелы и средства наблюдения
На танк КВ-1С впервые для советского крупносерийного танка была установлена командирская башенка имеющая пять смотровых щелей с защитными стёклами. В бою механик-водитель наблюдал через смотровой прибор с триплексом, для защиты служила броневая заслонка. Данный смотровой прибор был установлен на лобовой бронеплите в бронированном люке-пробке по осевой продольной линии танка. В спокойной обстановке данный люк-пробка выдвигался вперёд, обеспечивая непосредственный более удобный обзор с рабочего места механика-водителя.
Для стрельбы танк КВ-1С был оснащен двумя орудийными прицелами - перископическим ПТ-6 для ведения огня с закрытых позиций и телескопическим ТОД-6 для ведения огня прямой наводкой. Головку перископического прицела защищал специальный броневой колпак. Для обеспечения возможности ведения огня в темноте шкалы прицелов оснащались приборами подсветки. Кормовой и курсовой пулемёты ДТ оснащались прицелом ПУ от снайперской винтовки, имеющей трёхкратное увеличение.
Средства связи
Среди средств связи радиостанция 9Р (10Р, 10РК-26) а так же переговорное устройство ТПУ-4-Бис, рассчитанное на 4 абонента.
Радиостанции 10Р (10РК) – комплект в который входят передатчик, приёмник и умформеры (одноякорные мотор-генераторы) для их питания, которые подсоединяются к 24 В бортовой электросети.
10Р – симплексная ламповая гетеродинная коротковолновая радиостанция, работающая в диапазоне от 3,75 до 6 МГц (длины волн – 50-80 метров). Дальность связи на стоянке в голосовом (телефонном) режиме составляла 20-25 километров, в движении дальность была несколько меньшей. Большая дальность связи получалась в телеграфном режиме, когда информацию передавали азбукой Морзе или другой дискретной системой кодирования. Для стабилизации частоты использовался съёмный кварцевый резонатор, плавная подстройка частот отсутствовала. 10Р давала возможность вести связь с использованием двух фиксированных частот; для их смены использовали другой кварцевый резонатор состоящих из 15 пар, входящих в комплект радиостанции.
Радиостанция 10РК была технологическим улучшением модели 10Р. Новая радиостанция была дешевле и проще в производстве. У данной модели уже имелась возможность плавного выбора частоты, число кварцевых резонаторов уменьшили до 16. По дальности связи характеристики не претерпели значительных изменений.
Переговорное устройство ТПУ-4-Бис давало возможность вести переговоры между членами экипажа даже при сильно зашумленной обстановке. Существовала возможность подключать к радиостанции шлемофонную гарнитуру (ларингофоны и головные телефоны) для внешней связи.
Боевое применение
Создание танка КВ-1С было оправданным шагом, если учитывать неудачный первый этап войны. Но данный шаг лишь приблизил «Клим Ворошилов» к средним танкам. В армию так и не поступило полноценного тяжёлого танка (по более поздним стандартам), который бы резко отличался по боевой мощи от средних танков. Таким шагом могла стать установка на танк 85-миллиметровой пушки. Однако дальше экспериментов не проводилось, поскольку обычные 76-миллиметровые танковые пушки в 41-42-х годах легко боролись с любой бронетехникой немцев. Вроде бы не было явных причин, чтобы усилить вооружение.
Делегация колхозников Ленинского района Московской области передает Красной Армии танковую колонну «Московский колхозник», состоящую из 21 танка КВ-1С
Но после появления на вооружении третьего рейха Pz. VI («Тигр»), оснащенных 88-миллиметровой пушкой танки «Клим Ворошилов» в одночасье устарели: КВ не могли на равных бороться с тяжёлыми танками противника. Осенью 43-го года выпустили некоторое количество КВ-85 (разработан на базе КВ-1С и оснащен 85-миллиметровой пушкой), однако затем производство танков КВ свернули в пользу ИС.
Некоторое количество танков КВ-1С продолжало использоваться вплоть до 1945 года; в частности, 68-я танковая бригада, которая принимала участие в боях на Кюстринском плацдарме, в феврале 1945 г. имела два танка данного типа.
Подбитые советские танки КВ-1С и Т-34-76
». Кроме того, этот танк является поворотной точкой и важной вехой в развитии отечественного танкостроения, да и мирового тоже. КВ стал этапом в становлении знаменитой ленинградской школы танкостроения, которая на протяжении своей истории создала множество отличных машин. Многие конструкторские решения, примененные на модификациях танка КВ, были применены в более поздних советских машинах.
История создания танка КВ началась в конце 1938 года с постановления Комитета Обороны СССР, которое предписывало конструкторскому бюро ленинградского Кировского завода заняться созданием тяжелого танка, с противоснарядной броней и мощным вооружением. Кировский завод не был единственным предприятием, который работал над созданием тяжелого танка для Красной Армии. В том же Ленинграде аналогичное задание получил завод №185. Вообще надо отметить, что в то время идея постройки мощного танка с противоснарядным бронированием витала в воздухе, и руководство СССР отлично понимало необходимость создания подобной машины.
В середине и в конце 30-х годов «в моде» были многобашенные танки. Считалось, что установив на танк много башен можно серьезно повысить его боевую мощь. По такой схеме в СССР серийно выпускались Т-28 и Т-35, в Германии создали PzKpfw NbFz V, а в Англии — Vickers «Independent». Не миновала сия доля и перспективные тяжелые танки. Изначально будущий КВ предполагалось сделать по многобашенной схеме и установить три башни. Этот танк на стадии чертежей назывался СМК (С.М. Киров). В это же время группа молодых специалистов, работающих на Кировском заводе, создала на базе СКМ тяжелый однобашенный танк с дизельным двигателем. Танк получился очень удачным и в конце 1939 года был принят на вооружение РККА . Новая машина получила гордое имя КВ (Клим Ворошилов).
Характеристики танка
Советский танк КВ-1 имел классическую схему компоновки. Отделение управления находилось в переднем крае машины, за ним следовало боевое отделение, затем моторный отсек и отделение трансмиссии. Экипаж танка КВ-1 состоял из пяти человек: командир танка, механик-водитель, наводчик, заряжающий и радист-пулеметчик.
Корпус танка состоял из катанной брони, толщина которой достигала 75 мм. Танк был вооружен 76-мм пушкой. Изначально на машину было установлено орудие Л-11, затем Ф-32, а после нескольких месяцев войны — пушка ЗИС-5. Также танк имел несколько пулеметов: спаренный, курсовой и кормовой. На некоторых машинах устанавливали и зенитный пулемет. КВ-1 имел дизельный двигатель, мощностью 600 л.с. Масса танка составляла 47,5 тонн. Ниже приведены краткие технические характеристики танка.
Общие данные |
||
| Экипаж, чел | 5 | |
| Длина, мм | 6675 | |
| Ширина, мм | 3320 | |
| Высота, мм | 2710 | |
| Клиренс, мм | 450 | |
| Бронирование/угол наклона, мм/град: | ||
| лоб корпуса (верхний лист) | 75/30 | |
| борт корпуса | 75/0 | |
| корма (верхний лист) | 60/50 | |
| лоб башни | 75/20 | |
| маска орудия | 90 | |
| Скорость, км/ч: | ||
| средняя по дорогам | 25 | |
| Максимальная | 34 | |
| Запас хода, км | 225 | |
Вооружение |
||
| Орудие | пушка Л-11/Ф-32/Ф-34 | |
| Калибр, мм | 76 | |
| Боекомплект, снарядов Л-11/Ф-32,ЗиС-5, | 111/114 | |
| Пулемёты | ДТ | |
| Количество, шт | 4 | |
Силовая установка |
||
| Двигатель | дизель В-2К, V-образный | |
| Число цилиндров | 12 | |
| Мощность, л.с. | 600 | |
| Используемое топливо | дизельное ДТ, газойль марки «Э» | |
| Ёмкость баков, л: | 600-615 | |
Трансмиссия |
||
| Главный фрикцион | многодисковый, сухой | |
Коробка перемены передач |
||
| Тип | трехходовая, с поперечным расположением валов | |
| Число передач, вперёд/назад | 5/1 | |
Сразу после создания танк КВ-1 должен был отправиться на испытания, но вышло иначе. Именно в это время началась советско-финская война и машину вместо полигона отправили на фронт. Вместе с КВ на Карельский перешеек направили Т-100 и СМК. В составе 20-й танковой бригады экспериментальные машины вступили в бой и принимали участие в штурме «линии Маннергейма». СМК подорвался на фугасе, а КВ показал себя с лучшей стороны и получил хвалебные отзывы. Правда, оказалось, что 76-мм пушка не годится для уничтожения долговременных укреплений.
В 1941 году планировали выпустить несколько сот единиц КВ-1, а также КВ-2 (танк с установленной на нем 152-мм гаубицей) и танк КВ-3, который имел еще более толстую броню и больший вес. Появлялись чертежи еще более тяжелых машин. Сборка КВ происходила на нескольких заводах. При этом никто не занимался доработкой слабых мест КВ-1, а их хватало: неудачная коробка передач, негодный воздушный фильтр, плохой обзор из танка. Ну что же, гигантомания и погоня за количеством в ущерб качеству, еще не раз сыграет злую шутку с советскими оружейниками.
Танк КВ-1 в Великой Отечественной войне
Довольно большое количество танков КВ-1 состояло на вооружении частей западных округов, так что эти машины вступили в бой с самого первого дня войны. Русский танк вызвал настоящий шок у гитлеровцев, ничего похожего у вермахта на тот момент не было. Броню русского КВ-1 не брала ни одна противотанковая пушка немцев, ни один немецкий танк не мог ничего поделать с русским гигантом. Справиться с КВ-1 могла только 88-мм зенитное орудие, которое гитлеровцы часто и применяли в качестве противотанковой пушки.
В конце 41 года основная сборка танков КВ была перенесена на Челябинский тракторный завод.
Но большая часть потерь этих танков в начале войны приходилось именно на поломки и неисправности. Экипажи просто бросали свои танки и уходили. Слабыми местами КВ-1 были в первую очередь: низкое качество узлов и агрегатов, плохой обзор из танка, неудачная коробка передач и особенно много нареканий на воздушный фильтр. Танкисты часто не могли добраться до поля боя. Но еще более удручающей была картина с подготовкой танковых экипажей. Танкисты практически не имели опыта вождения своих танков.
Хорошо подготовленные танкисты, знающие характеристики своей машины, совершали на них настоящие подвиги. Так, например, танковая рота (5 машин) лейтенанта Колобанова за час уничтожила 22 танка противника, не понеся никаких потерь. Русские танкисты на КВ часто просто давили немецкие танки, и существует множество описаний таких подвигов, как в советских, так и в немецких документах.
Недостатки танка и попытки их устранения
Но если говорить о недостатках танка КВ-1, то основным из них является не двигатель и не воздушный фильтр. Этот танк просто оказался не нужен. В начале войны он не имел достойных противников. Ни одна немецкая противотанковая пушка или танк не пробивали его броню, но точно также они не брали и броню Т-34. А гаубица или 88-мм зенитка легко выводили из строя оба танка. И КВ и Т-34 были вооружены одинаковыми 76-мм пушками, но при этом «тридцатьчетверка» была более подвижной, да и стоила дешевле. Танк КВ-1 – это огромный медленный танк, который передвигался по пересеченной местности не намного быстрее пешехода, поэтому попасть в него было проще, чем в Т-34.
Так было до 43 года, когда немцы стали серийно выпускать «Тигры» и «Пантеры». В этот момент танк КВ-1 мгновенно устарел. Длинноствольные пушки немецких танков пробивали броню КВ на таких расстояниях, на которых пушка последнего не угрожала противнику. Еще можно добавить то, что танк КВ был способен «убить» любую дорогу, мало какой мост мог выдержать вес этого гиганта.
В 1942 году был выпущен КВ-1С (скоростной). Он был изготовлен по той же схеме. На этом танке уменьшили броневую защиту, тем самым снизив вес машины, и устранили часть проблем КВ-1. Была усовершенствована ходовая часть машины, улучшен обзор, стало меньше проблем с коробкой передач. Скоростные характеристики танка стали лучше. В 1943 году увидела свет еще одна модификация танка – КВ-85, вооруженная 85-мм пушкой. Но выпустить эту машину успели лишь небольшой серией (менее 150 штук) и она не сыграла в истории войны важной роли.
Видео о КВ-1
В период с 1940 по 1944 год было выпущено 4775 танков КВ различных модификаций. Эти машины сыграли важную роль, особенно в начальном этапе войны. К сожалению, этот танк пошел в серию без устранения дефектов, которые были выявлены еще на стадии заводских испытаний. На войне за эти недоработки пришлось платить кровью. На базе танка КВ был создан тяжелый танк ИС, который стал более совершенной машиной и мог на равных противостоять немецким «Тиграм» и «Пантерам».
Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
