Беспроводные зарядки. Беспроводная зарядка своими руками: инструкция, видео и очень полезный совет

Беспроводная зарядка - это далеко не новая технология. У нас есть зубные щетки, которые заряжаются с помощью беспроводной зарядки и много других вещей, зарядка которых таким способом не вызывает удивления.

Теперь, когда ограничения по размеру, стоимости и эффективности снизились до критического уровня, установка беспроводной зарядки в смартфон или умные часы имеет всё больший смысл.

Люди часто задаются вопросами про беспроводную зарядку и как она устроена, поэтому давайте поговорим об основных принципах: что это такое, как это работает и почему стоит иметь беспроводную зарядку в вашем следующем смартфоне. Поехали!

Что такое беспроводная зарядка?

Беспроводная зарядка в смартфонах - это не волшебство, ведь для ее работы вам все еще нужен провод. Но разница здесь в том, что провод подключен к зарядной базе вместо вашего смартфона, поэтому вы можете просто положить его на зарядное устройство, и все будет работать само собой без подключения проводов непосредственно к смартфону или часам.

Зарядная база беспроводной зарядки может быть практически любой формы или размера. Хорошим примером может служить беспроводная зарядка на рабочем столе. Когда вы не используете свой телефон, вы кладете его на контактную площадку беспроводной зарядки. Когда он вам нужен — заберите его, и он уже заряжен.

На данный момент беспроводная зарядка не такая скоростная, как быстрая зарядка по проводу (читайте наш большой пост про быстрые зарядки), но она очень проста в использовании. В этом смысле она вне конкуренции.

Как работает беспроводная зарядка?

Давайте попробуем объяснить эту магию, чтобы все могли понять. Хотя есть много интересных технических вопросов для обсуждения, и они должны быть на специализированных форумах, мы постараемся объяснить просто и доходчиво.

Беспроводная зарядка использует два резонансных индуктивных соединения для передачи сигналов малой мощности между двумя устройствами. Они специально разработаны для передачи электроэнергии, не касаясь друг друга, как это делает обычное проводное соединение.

Базовая станция беспроводной зарядки имеет катушку передатчика, а на вашем телефоне есть катушка приемника (выше на фото). Контактная площадка регулярно посылает сигнал, и когда катушка приемника оказывается на достаточно близком расстоянии, в сигнале возникает резонанс. Сигнал затем модулируется и начинается индуктивная зарядка.

Индуктивная зарядка (Qi) использует эти две специально разработанные электромагнитные катушки для создания магнитного поля между двумя устройствами. Существует сложный процесс, который позволяет магнитному полю вырабатывать электричество через разность потенциалов и колебаний.

Катушка на вашем Android смартфоне также подключена к цепи зарядки аккумулятора, и ваша батарея заряжается с помощью энергии, вызванной магнитным полем.

При работе индуктивной зарядки (Qi) создается избыточное тепло, вот почему беспроводная зарядка - это не самый эффективный способ передачи питания от розетки к вашей батарее.

Это также объясняется тем, что для зарядки телефона требуется больше времени, чем при подключении к розетке. В то время новые методы и материалы используют более высокие частоты и более тонкие катушки, чем предыдущие версии, беспроводная зарядка по-прежнему менее эффективна и дороже, чем стандартная зарядка по проводу. Это разница сохранится и в обозримом будущем.

Подведем итоги:

Ваш смартфон с поддержкой Qi и зарядное устройство имеют специальные электрические катушки.
Когда две катушки приближаются, они используют электромагнетизм, чтобы посылать небольшое количество энергии через расстояние между ними.
Эта мощность проходит через цепь зарядки в вашем телефоне и заряжает аккумулятор.
Это стоит дороже и занимает больше времени, чем если бы вы подключили свой телефон к розетке, потому что это менее эффективно.

Где есть беспроводная зарядка?

Такие компании как AT&T и Starbucks предоставляют базовые станции беспроводной зарядки в общественных местах. При наличии беспроводной зарядки в вашем смартфоне это становится очень удобно.

Также встроенные беспроводные зарядные базы есть во многих популярных автомобилях. Правда, в последнее время этот тренд пошел на спад. Но все может резко измениться, если будущий получить поддержку беспроводной зарядки.

Еще широко известна мебель от IKEA с поддержкой беспроводной зарядки.

Почему мне нужна беспроводная зарядка в следующем смартфоне?

Важно понимать, что любое беспроводное зарядное устройство Qi будет работать с любым устройством, которое сертифицировано Qi. Это означает, что зарядное устройство, которое вы покупаете, будь то китайский блок за 100 рублей с Али или бренд, такой как Samsung или Zens, будет работать с устройством, которое у вас есть сейчас, и с любыми устройствами, которые вы покупаете в будущем.

Пока вы не купите зарядные устройства Qi и не поместите их в места, где вы, вероятно, будете класть свой телефон, вы действительно не поймете, насколько это удобно.

У меня есть зарядное устройство Qi на моем рабочем столе, на столе рядом с моим креслом в гостиной, в моей машине и на моей тумбочке. У моего Nexus 6 почти никогда не было менее 50% заряда. Не потому, что время автономной работы на Nexus 6 было отличным, или потому, что зарядные устройства Qi работают «лучше», а потому, что когда он не был в моей руке, он заряжался.

Конечно, зарядные базы нужно покупать, но они довольно дешевые. Примерно, такая же цена, как за хороший блок питания и USB-кабель. Поскольку все больше и больше устройств продвигаются к стандарту Qi, все больше устройств смогут использовать такие зарядные устройства.

В 2017 году только Samsung из А-брендов не стесняется использовать беспроводную зарядку в своих флагманах.

Беспроводная зарядка не заставляет ваш смартфон работать по-другому, но она может радикально изменить уровень комфорта при использовании. Осталось дождаться того момента, когда все основные игроки рынка смартфонов наконец-то начнут устанавливать поддержку беспроводной зарядки Qi.

Развитие технических параметров смартфонов, таких как разрешение экрана, количество ядер процессора требуют и увеличение аккумуляторных батарей для питания телефона в течение хотя бы полного дня. Емкость аккумуляторов увеличить не совсем просто, на сегодня хорошие аккумуляторы имеют емкость больше 4000 мА ч, а большинство – от 2000 до 4000 мА ч. Но при постоянном использовании смартфона этого может не хватить до следующей зарядки.

Отчасти эту проблему может решить беспроводная зарядка для телефона . Развитие таких систем для смартфонов идет уже несколько лет. Эти системы используют не только в области зарядки смартфонов. Например, в быту беспроводную зарядку используют бритвы и зубные щетки. Беспроводное зарядное устройство телефонов может хорошо послужить в общественных местах таких как вокзалы, кафе, офисы. Есть возможность использовать такую зарядку в автомобиле. То есть там, где вы можете подзарядить свой телефон без поиска свободной розетки сетевого напряжения.

Некоторые модели современных смартфонов уже имеют систему беспроводной зарядки аккумулятора. Но такие возможности зарядки имеют ряд ограничений, которые пока сдерживают их развитие.

Принцип работы беспроводной зарядки

В основу работы беспроводной передачи электрической энергии положен принцип электромагнитной индукции .
При подаче переменного тока на проводящую катушку возникает электромагнитное поле в пространстве. Если в это переменное электромагнитное поле поместить проводник (провод), то под воздействием меняющегося магнитного поля в нем возникнет электродвижущая сила. Вот эта электродвижущая сила (ЭДС) и создает во второй катушке (приемнике) электрический ток.

Все это немного сложно, если совсем просто, то благодаря электромагнитной индукции когда поместить рядом две катушки и на одну из них подать переменный электрический ток, то во второй возникнет свой переменный ток. Преобразовав этот переменный ток в постоянное напряжение нужной величины можно зарядить аккумулятор.

Для достижения большей эффективности (КПД) приемник должен располагаться рядом с передатчиком. Иначе большая часть поля расходуется впустую.

Использование резонанса (работа на одной частоте) позволяет немного увеличить расстояние между приемным и передающим модулем.

Передающее устройство нужно подключать к розетке сетевого напряжения, так что совсем избавиться от проводов не получиться.

Связь между катушками осуществляется посредством электромагнитного поля, которое проходит через воздушный зазор, так же может проходить и через пластик, дерево и другие не металлические поверхности.

Логика работы беспроводной зарядки для телефона:

Сетевое напряжение преобразуется в высокочастотный переменный ток (АС).
Переменный ток (АС) подается на передающую катушку с помощью электронной схемы передатчика. Этот ток индицирует электромагнитное поле в передатчике.
Если в пределах заданного расстояния находится приемная катушка, то на нее начинает действовать переменный магнитный поток.
Магнитный поток генерирует переменный ток в приемнике.
Ток, протекающий в катушке приемника, преобразуется в постоянное напряжение (DC) с помощью электронной схемы. Этим постоянным напряжением и идет подзарядка аккумулятора.

При применении электромагнитной индукции в зарядном устройстве нужно точно располагать катушки приемника и передатчика друг относительно друга . Даже есть рисунок на предающем устройстве, как правильно располагать смартфон. Скорость зарядки будет меньше, чем при использовании проводной зарядки. В одно время может заряжаться только одно устройство.

При использовании резонансной зарядки параметры меняются . Как выше написано, принцип резонанса предполагает настройку передающего контура и приемного на одну частоту. Но есть несколько отличий от метода использования только электромагнитной индукции.

Большая свобода в пространстве: теперь не нужно точно позиционировать телефон на передающем модуле.

Появляется возможность зарядки нескольких устройств. Это возможно при использовании нескольких катушек со своими частотами.

Увеличивается скорость зарядки.

Развитие

Развитием беспроводной зарядки занимаются в мире две большие группы Wireless Power Consortium и AirFuel Alliance (объединение A4WP и PMA), есть еще несколько групп малоизвестных в мире, стремящихся продвигать свои собственные более уникальные технологии.

На сегодня основным стал стандарт, разработанный консорциумом Wireless Power Consortium (WPC). Этот стандарт носит название Qi (на русском произносится как “ци”).

Многие производители смартфонов поддерживают этот стандарт. Так что покупая передатчик Qi нужно что бы и приемник в телефоне так же его поддерживал, а сам передающий модуль может быть и сторонней фирмы.

Стандарт Qi обеспечивает зарядку мощностью до 5 Вт и силой тока 1 или 2 А, при напряжении 5 В. Такие же параметры имеют и проводные зарядки с интерфейсом USB.

Qi так же позволяет приемнику и передатчику обмениваться информацией по своему протоколу. Передатчик запрашивает приемный модуль о поддерживаемых стандартах, уровне зарядки, что позволяет регулировать силу заряда и отключение передающего устройства, если аккумулятор полностью зарядится. Последняя версия Qi имеет КПД около 80% и допускает расстояние между приемником и передатчиком до 45 мм.

На сайте Wireless Power Consortium указано, что сертификацию Qi получили около 1080 устройств.

А вот AirFuel продвигает свой стандарт РМА . Он меньше распространен, но некоторые производители мобильной техники поддерживают и его. А в отдельных устройствах есть поддержка сразу двух стандартов и РМА, и Qi.

Различиями между стандартами Qi и РМА являются частота передачи и протокол соединения.

Вредность и безопасность

Техника беспроводной передачи методом электромагнитной индукции использует ближнее электромагнитное поле на расстояниях около одной шестой длины волны. Энергия ближнего поля сама по себе не является излучающей. Сила электромагнитного поля быстро падает с увеличением расстояния от источника больше 5 см.

Так что существующие беспроводные зарядки для телефонов можно считать безвредными и безопасными для человека.

Достоинства и недостатки

Главные преимущества, которые можно увидеть в конструкции и методе передачи энергии:

Отсутствие проводов, подключаемых к мобильнику. Не расшатывается разъем USB на телефоне, никто случайно не зацепит. Хотя сам передатчик подключается к розетке проводом.
Возможность использовать несколько передатчиков в здании и переходя из комнаты в комнату не нужно носить с собой зарядку. Можно просто перейдя в другую комнату положить смартфон на передатчик и зарядка продолжится.

К недостаткам можно отнести:

Большее время зарядки, чем от штатного блока питания.
Большая стоимость самого устройства беспроводной зарядки по сравнению с обычным зарядным.

Беспроводная зарядка для телефона своими руками

Если нужное устройство не поддерживает стандарт беспроводной зарядки, то можно сделать такую зарядку и своими руками.

Самый простой способ сделать беспроводную зарядку – это купить передатчик и для телефона приобрести специальный чехол или насадку, которые имеют приемный модуль. Такой приемник подключается к смартфону через обычный зарядный разъем.

Беспроводные зарядные устройства для мобильных телефонов в видеообзоре:

Мобильная техника плотно вошла в нашу повседневную жизнь, и появление беспроводных зарядных устройств вполне закономерно. Ведь электронные потребительские приборы (такие как смартфоны, например) должны в идеале работать длительно и безотказно, при этом не очень удобно каждый раз втыкать вилку в розетку, а штекер — в гаджет, когда нужно его подзарядить.

Комплект беспроводных интерфейсов (Wi-Fi, Bluetooth и т.д.) давно стал привычным атрибутом многих портативных устройств, так почему бы не включить в этот набор интерфейс для беспроводной зарядки? И современные технологии позволили это реализовать.

Конечно, при беспроводной подзарядке заряжаемое мобильное устройство должно находиться на расстоянии не менее 4 см от зарядника, но согласитесь, это удобнее, чем провод, тянущийся от вилки. Иногда во время подзарядки возникает необходимость принять звонок, отойти от зарядника, затем вернуть смартфон на место вблизи передатчика зарядного устройства. Это проще, чем каждый раз перетыкать штекер.

А в некоторых сферах, например в медицине, технология беспроводной зарядки аккумуляторов просто необходима (приборы экстренной помощи, светильники на аккумуляторах и т.д.). Не даром за последние годы такие ведущие производители электроники как Intel, Samsung, NXP, Texas Instruments и многие другие, - активно взялись разрабатывать оборудование и микросхемы для беспроводных зарядных устройств.

Принципиально технология беспроводной зарядки основана на передаче электроэнергии электромагнитной индукцией. В ближней зоне индукции реактивное взаимодействие передатчика и приемника наибольшее. Так, для частоты в 10 МГц ближняя зона простирается на 4,7 метра.

Благодаря явлению электромагнитной индукции, в замкнутом контуре приемника возбуждается индукционный ток, при этом источником переменного магнитного потока (индуктором) служит контур передатчика.

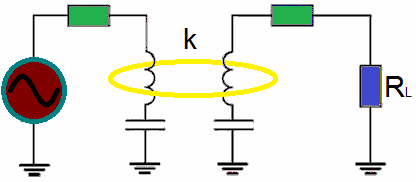

Система включает в себя пару — катушку приемника и катушку передатчика, которые индуктивно связаны между собой. Переменный ток первичной катушки (передатчика) образует магнитное поле, которое пронизывает витки вторичной катушки (приемника), и индуцирует на ней ЭДС.

Напряжение с приемной катушки и используется для зарядки аккумулятора мобильного устройства. И чем ближе приемник к передатчику, тем больше энергии приемник получает. На больших расстояниях индуктивная связь мизерна, и система становится неэффективной. Коэффициент связи катушек k имеет большое значение.

Взаимная индуктивность контуров, соответствие резонансных частот, добротность катушек приемника и передатчика — все это влияет на качество беспроводной передачи электроэнергии от передатчика к заряжаемому устройству. На резонансной частоте, при высокой добротности обоих контуров, при высоком коэффициенте связи катушек КПД системы получается наибольшим. Это очевидно из теории антенн.

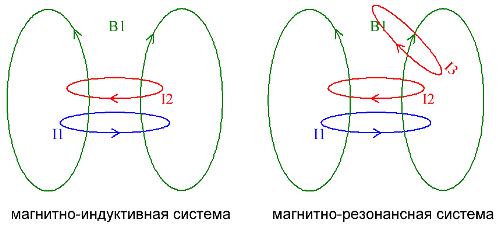

Ассоциация потребителей электроники классифицирует технологии беспроводных зарядных устройств по величине коэффициента связи контуров. При значении коэффициента связи до 0,1 система называется слабосвязанной, а если коэффициент приближается к 1, то это сильносвязанная система. Сильносвязанные системы называются магнитно-индуктивными, а слабосвязанные — магнитно-резонансными. Эти два типа систем кардинально отличаются между собой.

Магнитно-резонансная технология менее критична ко взаимному расположению катушек, и с одним передатчиком может работать сразу несколько приемников, то есть одно зарядное устройство может заряжать одновременно несколько девайсов. Но здесь критично расстояние.

Для достижения лучшей эффективности выбирается резонансная частота наилучшим образом взаимодействующая с сопротивлением нагрузки. Эффективная же добротность магнитно-индуктивных систем значительно ниже. При точном согласовании в магнитно-резонансной технологии передача энергии происходит с наивысшем КПД. Важно, что в процессе работы системы любого типа необходимо точно контролировать текущие параметры, чтобы эффективность передачи энергии не снижалась.

Согласно спецификациям WPC 1.1 частота резонанса должна быть из диапазона от 100 до 205 кГц, а в спецификациях PMA - от 277 до 357 кГц, при добротности от 30 до 50. По спецификациям A4WP частота фиксирована, и согласование импедансов приемника и передатчиков должно быть строгим. Для магнитно-резонансных систем добротность может достигать 100.

Что касается КПД, то даже 97 процентный КПД проводных зарядников еще не достигнут. Тем не менее преимущество магнитно-резонансных систем зарядки налицо: катушка передатчика может быть размером в 12 раз больше катушки приемника, при этом приемников можно разместить несколько, и заряжать одновременно, скажем, три смартфона.

Андрей Повный

Провода, соединяющие всевозможные устройства, остаются в прошлом. Современные технологии шагнули далеко вперед, и теперь сплошь и рядом используются не только беспроводные средства связи, но и аксессуары к ним, в частности, беспроводная зарядка. И если недавно конкурентная борьба велась за лидерство среди самих устройств, то теперь пристальное внимание производители уделяют именно дополнительным атрибутам.

По сути, процесс передачи электроэнергии на расстоянии открыт уже достаточно давно. А именно на нем и базируется работа зарядки без проводов. Таким образом, технологии беспроводной передачи информации возникли уже какое-то время назад. Они нашли свое воплощение в сетевых точках доступа, модулях радиосигналов и передатчиков Wi-Fi и Bluetooth . Новостью явился принцип передачи энергии, необходимой для питания аккумуляторов, на расстоянии.

Кстати, новинкой в этом направлении стала возможность заряжать мобильные телефоны, не используя при этом кабель. Очевидно, что беспроводные зарядники для телефонов имеют неоспоримые преимущества.

В частности, благодаря такой зарядке отсутствует необходимость каждый раз подключать мобильное устройство к сети, да и сам процесс происходит значительно быстрее. А о его простоте можно и не говорить - достаточно лишь разместить смартфон на панели беспроводного зарядного устройства для сотовых телефонов.

Принцип действия

Как ни странно, в основе работы беспроводного зарядного устройства для телефона лежит давным-давно знакомый всем метод электромагнитной индукции. Его суть в образовании электромагнитного поля вокруг проводника, когда через него протекает ток. В другом проводнике, если он попадет в это электромагнитное поле, тоже возникнет ток. Такая конфигурация дает возможность на небольшой площади сосредоточить довольно мощное электромагнитное излучение.

Разумеется, беспроводное зарядное устройство для мобильных телефонов само по себе должно быть подключено к USB-порту или розетке через адаптер или обычную зарядку. Многих интересует, как называется беспроводная зарядка для телефона. Помимо одноименной фразы, ее можно называть док-станцией или зарядной панелью.

Зарядка для телефона без проводов представляет собой док-станцию, в которую встроены:

преобразователь питания;
управляющая электроника;
многовитковая катушка.

Смартфоны, которые поддерживают функцию беспроводного заряда (например, Самсунг), тоже оснащены такой катушкой, расположенной внутри корпуса и намотанной из проволоки более тонкого сечения. Катушка, находящаяся внутри смартфона, помещенного на док-станцию, начинает взаимодействовать с ее катушкой. Так энергия посредством электромагнитного излучения передается от беспроводной зарядной панели к смартфону. Ток передается от приемника на контакты аккумулятора, и его заряд пополняется.

Устройства для дистанционной передачи заряда тоже существуют, но для того, чтобы полностью зарядить аккумулятор, им требуется довольно много времени. Поэтому пока такие девайсы ожидают более развитых технологий, чтобы усовершенствовать принципы своей работы.

Выбор устройства

Для того чтобы выбрать подходящую док-станцию, нужно не только быть в курсе, как работает беспроводное зарядное устройство для телефона, но и учитывать разные стандарты, которые применяют производители. Смартфоны, поддерживающие возможность беспроводного пополнения заряда, появились в 2008 году.

Первооткрывателем в сфере разработки технологий бесконтактных зарядных устройств для телефона стала ныне уже исчезнувшая компания Palm. Впоследствии идеи компании были подхвачены и распространены уже двумя другими компаниями, которые стали конкурентами между собой. Созданный в 2008 году концерн Wireless Power Consortium (WPC) продвигает стандарт Qi (название которого на русском языке звучит, как «Ци»). Именно этот стандарт наиболее распространен в нынешнее время.

Конкурентом WPS является Power Matters Alliance (PMA), занимающаяся разработкой альтернативных технологий. При этом многие участники этого концерна - компании, которые поддерживают Qi. Этим объясняется возможность многих смартфонов поддерживать оба стандарта - PMA и Qi. В основном такая функция работает во флагманских версиях Samsung Galaxy и iPhone. Основная масса смартфонов различных марок поддерживает стандарт Qi. В любом случае, какой бы ни была беспроводная технология, ее должен поддерживать не только смартфон, но и платформа бесконтактной зарядки.

Важно также учитывать электрические характеристики беспроводного зарядника, в частности, входное и выходное напряжение. На выходе напряжение укладывается в стандартные показатели - 5 В, а сила тока может доходить от нескольких сотен миллиампер до ампера и даже выше. Портативная зарядка выдает силу тока 1−2 А, главное, чтобы это значение не было меньше 1 А, так как из-за низкой возможности заряда телефон будет заряжаться очень долго.

Пожалуй, менее значительным, но довольно важным параметром является форма самого зарядника. Оно должно быть универсальным: эстетично вписываться в интерьер и быть устойчивым (в этом плане не лучший вариант - наклонные зарядные панели). Наибольшим спросом пользуются круглые горизонтальные и прямоугольные площадки. Приобретая такую суперсовременную док-станцию, необходимо грамотно подобрать адаптер для беспроводной зарядки, соблюдая вольтаж.

Недостатки и преимущества

Чтобы определиться окончательно, нужен ли такой девайс, или он не будет востребован, а, может быть, лучше предпочесть обычную проводную зарядку, необходимо рассмотреть все плюсы и минусы такого приобретения. Итак, на что же можно рассчитывать, покупая зарядку без проводов.

Преимущества:

К слову, индукция такой мощности не может нанести вреда человеку. Например, в процессе МРТ на организм воздействует электромагнитное излучение в тысячи раз больше.

Недостатки:

Полезные девайсы

Так как не все смартфоны поддерживают бесконтактную зарядку, то это не означает, что их обладатели не смогут зарядить их беспроводным способом. Достаточно лишь обзавестись специальными аксессуарами.

Пластина с индукционной катушкой

В модели, имеющей съемную крышку, можно поместить пластины-ресиверы - тонкие пластиковые карточки, внутри которых находится индукционная катушка. Она имеет контактный шлейф, с помощью которого подключается к аккумулятору или служебным контактам. Эта пластина за счет малой толщины легко помещается в узкий зазор и укладывается под крышку. Она не придает лишнего веса смартфону и не меняет его внешнего вида. Альтернативным вариантом является разбор устройства и применение паяльника.

Специальный чехол

Подходит для владельцев iPhone, которые хотят заряжать свой телефон без лишних кабелей, но их устройства не поддерживают эту функцию. Так как у яблочных смартфонов отсутствует съемная крышка, а батарея находится настолько глубоко, что мастер с паяльником до нее не доберется, то единственным вариантом является специальный чехол. Внутри его в задней части установлена пластина, контакты которой подводятся к разъему. Но из-за чехла размеры смартфона увеличиваются, да и цена на красивые чехлы, поддерживающие зарядку стандарта Qi, довольно высока.

Также практически к любому чехлу подойдет пластина Qi, которая подключается к разъему Lightning. А для Андроидов с неразборным корпусом есть варианты с разъемом MicroUSB или USB Type C . «Гуру» радиоэлектроники могут также собрать платформу для зарядки без проводов своими руками, но для обычных пользователей эта задача может оказаться слишком сложной. Кроме того, заводская сборка будет более безопасной и надежной.

Беспроводная зарядка для смартфона отменяет необходимость в проводном соединении и решает множество проблем, которые людям причиняют хлопоты с неудобными разъемами. Реализация этой идеи стала в некотором роде спасением для тех, кто часто пользуется мобильными устройствами, правда, без недостатков здесь тоже не обошлось.

Внимание, только СЕГОДНЯ!

Здравствуйте, уважаемые читатели. Уверен, вы хотя бы отдаленно, но слышали о том, что телефон можно зарядить, не используя проводов. Наверняка многие отмахнулись, подумав, что такая современная технология только в очень дорогих устройствах. А вот и нет.

Поддерживает беспроводную зарядку практически любой телефон, правда, с некоторыми оговорками. Брендовые смартфоны уже из «коробки» могут получать энергию по воздуху, для остальных же придется докупить специальные аксессуары. Сегодня вы не только узнаете, поддерживает ли беспроводную зарядку ваш мобильный, но и, как отказаться от проводов, если ваше устройство устарело.

Беспроводная зарядка – что это?

Фото: Koolpad Qi

Прежде, чем рассмотреть модели смартфонов, которые оснащены возможностью беспроводной зарядки, необходимо понять ее суть. На самом деле, беспроводная передача энергии не такая уж сложная технология, как кажется на первый взгляд. В техническом плане беспроводная зарядка представлена двумя катушками из меди.

Одна играет роль передатчика энергии, которую получает из электрической сети. Устанавливается катушка в док-станцию (площадку, на которую впоследствии кладется смартфон). Вторая катушка – приемник. Ею оснащаются устройства, которым необходима энергия, например мобильные телефоны. Как правило, приемник скрыт от глаз внутри корпуса, если он только не внешний.

Энергию аккумулятор устройства получает благодаря магнитному полю, которое возникает, когда приемник оказывается в поле действия передатчика (обычно около 4 сантиметров). Этот принцип справедлив для стандарта Qi , который наиболее активно применяется в беспроводных зарядках носимых устройств.

Смартфон со значком Qi поддерживает беспроводную зарядку

Стандарт Qi разработан Консорциумом беспроводной электромагнитной энергии для передачи энергии на расстоянии до 4 сантиметров. Ученые, создавая стандарт, пользовались наработками, которые уже были сделаны многими другими специалистами.

Вообще, идея передавать энергию на расстоянии появилась два столетия назад, когда Мари Ампер открыл закон, доказывающий, что электрический ток вырабатывает магнитное поле. Немалый вклад сделан Николой Тесла, который, чтобы продемонстрировать беспроводную передачу энергии построил башню. В последующем многие организации и ученые занимались изучением технологий, но большой процент опытов заканчивался на ранних стадиях.

До нынешнего века передача энергии без проводов так и оставалась на уровне испытаний. Пока технология не стала интересна крупным производителям портативной электроники. В 2009 году, после создания стандарта Qi , который стал максимально пригодным для использования в носимой технике, ряд компаний стали разрабатывать концепты с поддержкой беспроводной зарядки.

Толчком для фирм стало и то, что стандарт был бесплатен и доступен. Сегодня практически каждый флагманский смартфон может похвастаться наличием технологии, а бюджетный – аксессуарами, которые делают функцию рабочей и для них них.

Ни один десяток компаний работает над другими технологиями передачи энергии, помимо электромагнитной индукции. Например, студенты университета Пенсильвании в 2011 году провели опыт, в котором доказали, что энергию можно передавать посредством ультразвука. А в 1945 году советский ученый Семён Тетельбаум в статье описал возможность передачи энергии с помощью микроволнового излучения. Впоследствии эта технология активно развивалась. Энергию передавать можно с лучом лазера, что в опытах доказала НАСА. Никола Тесла, известный своими экспериментами с электричеством, и вовсе считал, что можно создать всемирную беспроводную систему, которая избавит людей от линий электропередач.

Список смартфонов, со встроенной поддержкой беспроводной зарядки (2019)

Что ж, с теорией и историей беспроводной передачи энергии вы теперь знакомы, самое время перейти к устройствам, которые поддерживают технологию. Говоря о поддержке, относим в список устройства, которые получили приемник уже на заводе (можно установить его и отдельно).

На сегодняшний день беспроводную зарядку по стандарту Qi получило более 80 смартфонов, не считая ряда моделей смарт-часов и прочих устройств. И эта цифра с завидной скоростью растет. Постараюсь перечислить максимум моделей – точный список, который регулярно обновляется, представлен на портале Qi .

Итак, беспроводная зарядка интегрирована в моделях (список обновлен в январе 2019 года):

Apple

iPhone 8
iPhone 8 Plus
iPhone X
iPhone Xs
iPhone Xs Max
iPhone Xr

Asus

Asus PadFone S

BlackBerry

BlackBerry Passport
BlackBerry PRIV
BlackBerry Z30

CASIO

CASIO G’z One Commando

Caterpillar

Cat S50
Cat S50C

DeWalt

Dewalt MD501
Dewalt MIL810G

Energy Sistem

Energy Phone Pro Qi

Fujitsu

Fujitsu Arrows F-09D
Fujitsu Arrows Kiss F-03D
Fujitsu Arrows Kiss F-03E
Fujitsu Arrows X F-10D

Google

Google Nexus 4
Google Nexus 5
Google Nexus 6
Google Pixel 3
Google Pixel 3 XL

HP

HP Elite X3

HTC

HTC Droid DNA
HTC Windows Phone 8X

Huawei

Huawei Mate20 Pro

Kyocera

Kyocera Brigadier
Kyocera DuraForce
Kyocera Hydro Elite
Kyocera Torque G02
Kyocera Torque KC-S701
Kyocera Urbano L01
Kyocera Urbano L03

LG

LG G2
LG G3
LG G6 ¹
LG G6 Plus ¹
LG G7
LG G7 ThinQ
LG Lucid 2
LG Lucid 3
LG Optimus F5
LG Optimus G Pro
LG Optimus It L-05E
LG Spectrum 2
LG Vu 2
LG Vu 3
LG V30
LG V30 Plus

M.T.T.

M.T.T. Master 4G

Microsoft

Microsoft Lumia 950
Microsoft Lumia 950 Dual Sim
Microsoft Lumia 950 XL
Microsoft Lumia 950 XL Dual Sim

Mlais

Mlais MX69W

Motorola

Motorola Droid Maxx
Motorola Droid Mini
Motorola Droid Turbo
Motorola Droid Turbo 2
Motorola Moto Maxx
Motorola Moto X Force

mPhone

mPhone 8

NEC

NEC Medias PP N-01D
NEC Medias X N-04E

Nokia

Nokia Lumia 1520
Nokia Lumia 735
Nokia Lumia 830
Nokia Lumia 920
Nokia Lumia 928
Nokia Lumia 929 (Icon)
Nokia Lumia 930
Nokia 8 Sirocco

Oukitel

Oukitel U23

Panasonic

Panasonic Eluga P P-03E
Panasonic Eluga V P-06D
Panasonic Eluga X P-02E
Panasonic Eluga X1
Panasonic Eluga X1 Pro

Philips

Philips X723

Razor

Razor Phone 2

RugGear

RugGear RG730

Samsung

Samsung Galaxy S6
Samsung Galaxy S6 Active
Samsung Galaxy S6 Edge
Samsung Galaxy S6 Edge Plus
Samsung Galaxy S7
Samsung Galaxy S7 Active
Samsung Galaxy S7 Edge
Samsung Galaxy S8
Samsung Galaxy S8 Active
Samsung Galaxy S8 Plus
Samsung Galaxy S9
Samsung Galaxy S9 Plus
Samsung Galaxy Note 8
Samsung Galaxy Note 9
Samsung Leader 8
Samsung W2016

Saygus

Saygus V SQUARED

Sharp

Sharp Aquos EX SH-04E
Sharp Aquos SH-07D
Sharp Aquos SH-13C
Sharp Aquos Slider SH-02D
Sharp Aquos Zeta SH-06E
Sharp Aquos Zeta SH-09D
Sharp Q-Pot SH-04D
Sharp SH-05D

Sony

Sony Xperia Z3V
Sony Xperia Z4V
Sony Xperia XZ2
Sony Xperia XZ2 Premium
Sony Xperia XZ3

Techdy

Techdy Basic Bear
Techdy Bear Pro

Vertu

Vertu Aster
Vertu Signature Touch

Xiaomi

Mi MIX 2S
Mi Mix 3

YotaPhone

Yotaphone 2

ZTE

ZTE Telstra Tough Max
ZTE Axon 9 Pro

Это не полный список – есть еще ряд моделей от менее известных фирм. Не удивляйтесь, что нет в списке популярного iPhone . Это не ошибка. Официально Apple до сих пор не интегрировала беспроводную зарядку в свою продукцию. Но выход есть, о чем чуть ниже.

Для моделей смартфонов, представленных в списке, требуется лишь наличие платформы, которая необходима для передачи энергии. Как правило, она включена в комплект поставки мобильного устройства, но не всегда. В этом случае придется док-станцию докупать отдельно.

Обычно, производитель выпускает фирменную модель, но можно использовать и другие – особой привязки смартфона к конкретной площадке нет. Можно и вовсе заказать дешевую «noname » док-станцию, которая в большинстве случаев удовлетворит запросы покупателя.

Что делать, если смартфон не поддерживает беспроводную зарядку

Если не нашли в списке поддерживаемых смартфонов своего устройства, не спешите расстраиваться. Выход есть. Точнее их два. Итак, возможно ваш телефон попал в число тех, для которых специально выпускаются ресиверы (небольшие пластинки со встроенным контуром) для беспроводной зарядки. В этот список входят довольно популярные, но порядком устаревшие модели. Есть и исключения, например iPhone 7.

И популярный, и не устаревший, а производитель не интегрировал приемник. Ресиверы, предназначенные для определенных моделей, получают соответствующее обозначение, а также нужные характеристики. К примеру, подобные приемники для Samsung Galaxy S 5 или более старых решений имеют необычные контакты, соответствующие тем, что есть под крышкой устройств. Вот самые популярные модели, получившие специальные ресиверы:

iPhone : начиная с «четверки».
Samsung Galaxy: S3, S4, S5; Note 2, 3, 4, Edge.
LG : G4, V10 .
Sony: Xperia Z3+/Z4; Experia Z5; Experia Z5 Premium.
Huawei: Ascend Mate 7, Mate S.

Ресивер к этим устройствам обычно идет в комплекте с док-станцией. Можно покупать детали отдельно – привязки особой нет. Кроме плат (приемников), на рынке есть и специальные чехлы для беспроводной зарядки устройств, которые внутри себя содержат контур из меди. Для каждого смартфона изготавливается соответствующей формы чехол.

Универсальные решения

Устройств, поддерживаемых беспроводную зарядку, становится все больше, но производители не спешат «завозить» технологию в бюджетный сегмент. А он-то наиболее популярен. Особенно дешевые смартфоны любимы в Китае, где придумали выпускать универсальные приемники для любой модели.

Комплект док-станция + ресивер стоит порядка 500-700 рублей (можно найти и дешевле), главное – правильно выбрать для своего смартфона. Обращаем внимание на форму и разъем. Универсальный ресивер можно найти практически для любого смартфона.

Док-станции

Фото: Беспроводная зарядка для iPhone

Итак, разобрались с поддержкой беспроводной зарядки смартфонами. Теперь хотелось бы остановиться отдельно на платформах, которые используются для передачи энергии устройству. Зачем?

В отличие от ресиверов, которые либо скрыты внутри телефона, либо представляют собой безликую пластинку, док-станции позволяют пользователю выбрать модель себе по душе. Некоторые компании и вовсе предоставляют оригинальные решения, которые станут частью любого интерьера.

Особой популярностью пользуется док-станция для беспроводной зарядки от Samsung , выполненная в овальной форме. Подходит она не только для зарядки смартфонов компании, но и для большинства других моделей.

Из особенностей стоит выделить поддержку автоматического отключения при полном заряде устройства, а также световую индикацию. В среднем стоимость составляет 2000 рублей, но в китайских интернет-магазинах можно найти дешевую реплику за 400-700 рублей.

Интересна и модель площадки Woodpuck FAST Edition Bamboo, которая выполнена из дерева. Производитель, так сказать, совместил современные технологии и природные материалы. По функционалу не отличается от других док-станций, но выглядит броско. Стоимость – 40 долларов.

А вот Aukey QI может похвастаться компактными габаритами, которые позволяют взять зарядку с собой. Да, и цена невысока – 30 долларов. Поклонникам покупок из Китая и вовсе на выбор представлены огромные каталоги, в которых не составит труда подобрать дешевую и красивую док-станцию.

Фото: Designo Curve MX34VQ

Из необычных подставок для беспроводной зарядки можно выделить новый телевизор от Asus – Designo Curve MX34VQ. Точнее – ножку, на которой он стоит. Выполнена она в виде овальной площадки, на которую и кладется смартфон для зарядки. Имеет даже подсветку. Asus, следуя современным трендам, сделала новое устройство не только красивым, но и полезным. Правда, цена «кусается».

Итог

Можно с уверенностью заявить, что список устройств, поддерживаемых беспроводную зарядку, будет только расти. Технология, способная избавить от кучи проводов, интересна и пользователю, и производителю, который за ее наличие получает дополнительный доход.

Через пару лет беспроводную зарядку наверняка будет поддерживать каждый смартфон. Кроме того, ни один десяток компаний трудится над разработкой еще более совершенной технологии, которая не будет привязана к док-станции. Нам же, простым пользователям, остается немного подождать, чтобы забыть о главной проблеме портативных устройств – привязанности к розетке.
