ДАННЫЕ НА 2017 г. (стандартное пополнение, v.2)
СПУ 9П78-1 с баллистическими ракетами 9М723 ракетного комплекса 9К720 "Искандер-М" первого серийного бригадного комплекта в день передачи техники 107-й РБР. Капустин Яр, 28.06.2013 г. (http://i-korotchenko.livejournal.com).
Состав и штатная структура комплекса "Искандер-М":
В состав комплекса входят:
- СПУ 9П78-1 на 2 ракеты;
СПУ 9П78-1 комплекса "Искандер-М" на показе военной техники в рамках Уральской выставки вооружений, г.Нижний Тагил, 2000 г. (http://militaryphotos.net).
СПУ 9П78-1 с макетом ракеты 9М723. 26-я Неманская Краснознаменная ракетная бригада. 20.10.2011 г. (http://www.mil.ru).
ТЗМ 9Т250 / 9Т250Э на 2 ракеты, оснащена стреловым краном; по некоторым неподтвержденным данным в крайней ситуации ТЗМ комплекса может производить пуск ракет - вероятно, речь идет о пуске с некоего подобия стартового стола в кузове ТЗМ.
Шасси - МЗКТ-7930
Расчет - 2 чел
Масса - 40000 кг
Грузоподъемность крана - 5800 кг
Скорость по шоссе - 70 км/ч
Запас хода по топливу - 1000 км
Время перегрузки одной ракеты - 16 мин
ТЗМ 9Т250 (фото и рисунок "КБМ", рисунок - фото с МВСВ-2010 от Denis KA, http://forums.airbase.ru)
Заряжание СПУ комплекса "Искандер-М" 9П78-1 с ТЗМ 9Т250 учебной ракетой 9М723. На первом фото ТЗМ 9Т250. Показательные учения 26-я Неманской Краснознаменной ракетной бригады. 20.10.2011 г. (http://www.mil.ru).
Такелажное оборудование ТЗМ 9Т250 комплекса "Искандер-М". Кубинка, форум "Армия-2015", 17.06.2015 г. (фото - Сергей Карпухин, Reuters).
Командно-штабная машина 9С552 / 9С552Э на шасси КамАЗ - обеспечивает управление огневыми средствами батареи, дивизиона; обеспечивает связь между подразделениями, получение целеуказания от внешних и вышестоящих структур;
Расчет - 4 чел
Автоматизированных рабочих мест - 4
Дальность радиосвязи - 50 км (на марше), 350 км (на стоянке).
Количество каналов связи - до 16
Скорость приема-передачи данных - до 16 кбит/с (радиомодем, радиостанции )
Временной норматив расчета боевого задания - 10 с
Временной норматив передачи команд на ППИ - 15 с
Временной норматив полного развертывания-свертывания с учетов внешних антенн - 30 мин
Пункт подготовки информации 9С920 / 9С920Э на шасси КамАЗ-43101 - обеспечивает подготовку информации для нанесения ударов, подготавливает информацию для ГСН корреляционного типа;
Расчет - 4 чел
Автоматизированных рабочих мест - 2
Количество канало связи - до 16
Скорость передачи-приема информации - до 16 кбит/с (радиомодем, радиостанции
Р-168-100КАЕ "Акведук" производства Ярославского радиозавода)
Временной норматив определения координат точки цели - 30-120 с
Временной норматив выдачи команд целеуказания на СПУ - 60 с
Время непрерывной работы - 48 часов
Машина пункт подготовки информации 9С920 на шасси КамАЗ-43101 (фото "КБМ")
Машина регламента и ТО на шасси КамАЗ-43101 - служит для проведения регламентных и проверочных работ с ракетами с и без извлечения их из контейнера. Изучение конструкции ракеты показывает, что регламентные работы с ракетами типа 9М723 могут осуществляться при любом их положении - на пусковой установке, в ТЗМ, на тележках арсенального оборудования. Штепсильные разъемы для проведения проверок ракеты находятся на переднем бондажном кольце.
Расчет - 2 чел
Масса - 13500 кг
Время развертывания с хода - 20 мин
Время проверки ракеты - 18 мин
Машина регламента и ТО на шасси КамАЗ-43101 (фото "КБМ")
Машина жизнеобеспечения 9Т248 на шасси КамАЗ-5350
Машина жизнеобеспечения 2Т248 (фото "КБМ")
Машина жизнеобеспечения 2Т248 (фото Мельников А.Е., 2015 г., )
Комплект арсенального оборудования - контейнеры для транспортировки и хранения БЧ и ракетных блоков, траверсы, тележки и ложементы.
Штатная структура частей с комплексами "Искандер-М":
Комплексы "Искандер" сведены в ракетные бригады 2-3 дивизионного состава. возможно формирование отдельного ракетного дивизиона. В состав дивизиона входят 2-3 ракетных батареи, КШМ и ППИ. Ракетная батарея включает в себя 2-3 комплекса (2-3 СПУ + 1 ТЗМ), КШМ. По состоянию на 2009 г. объявлено о 2-х батарейном составе дивизионов в ВС России. По нашей оценке наиболее вероятным является 2-х дивизионный состав РБР - в таком случае в составе одной РБР должно быть 8 СПУ комплекса, что позволяет максимально быстро развернуть желаемое количество РБР в условиях минимального роста производства ракет и систем комплекса.
Первая войсковая ракетная бригада полностью укомплектована комплексами в 2010 г. По программе оснащения новой техникой и вооружением ВС России до 2020 г. предполагается комплектование ракетных бригад 12 комплексами "Искандер-М". Это значит, что в состав полноценной бригады входит три ракетных дивизиона по 2 батареи по 2 комплекса в каждой ().
Бригадный комплект образца 2014-2015 г.г. включает в себя:
- 12 пусковых установок
- 12 транспортно-заряжающих машин
- 11 командно-штабных машин
- 14 машин жизнеобеспечения
- 1 машина регламента и технического обслуживания
- 1 пункт подготовки информации.
Всего 51 единица техники. Так же бригада комплектуется боекомплектом ракет, арсенальным комплектом, учебно-тренировочными средствами ( , ).
Статус:
Россия:
1996 г. 10 мая - ракета и СПУ комплекса показаны Президенту России Б.Н.Ельцину во время посещения им 4-го Государственного Центрального полигона МО России Капустин Яр.
1998 г. 25 декабря - ФСБ арестованы за попытку передачи секретной документации по изделию 9М723 западным спецслужбам два частных предпринимателя из г.Коломна и сотрудник КБМ.
2000 г. 11 июля - комплекс "Искандер-Э" (на шасси МЗКТ-7930) представлен на выставке "Урал Экспо АРМЗ-2000" в Нижнем Тагиле. На выставке оглашена информация о том, что всего выпущены промышленностью и проходят испытания 2 комплекса "Искандер" .
2004 г. - заключен контракт о поставках 18 комплексов "Искандер-Э" в Сирию, позже аннулирован под давлением США и Израиля. Предполагалось, что поставка будет произведена в 2007-2008 г.г. План по поставкам комплексов "Искандер" в ВС России на 2004 г. - 4 шт (дивизион, подтверждения выполнению нет). Объявлен план на 2005 г. - предполагается принять на вооружение 2 комплекса "Искандер-М".
2005 г. март - первые комплексы 9К720 поступили на вооружение 630-й отдельного ракетного дивизиона 60-го Центра боевого применения (Капустин Яр, видимо 2 шт., по информации СМИ планировалось поставить 3 шт в 2005 г.). Полная комплектация отдельного ракетного дивизиона закончилась к январю 2007 г. Планируется приступить к вооружению комплексами ракетных бригад: состав - 3 ракетных дивизиона, в каждом по три батареи - в каждой 3 СПУ и средства обеспечения - итого в составе орбр 27 комплексов и 100 ракет к ним. В т.ч. планируется вооружить комплексами 103-ю ОРБР СибВО и 107-ю ОРБР ДВО (по состоянию на 2009 г. перевооружение этих бригад не начато либо об этом не сообщается).
2006 г. июль - министр обороны Сергей Иванов заявил, что в 2007-1015 г.г. ВС России получат 60 комплексов "Искандер-М" и 120 ракет к ним (5 ракетных бригад). Следовательно, состав бригады - 2-3 дивизиона по 2 батареи по 2 СПУ в батарее = вероятней всего, 12 СПУ в РБР.
2006 г. - комплекс "Искандер-М" принят на вооружение ВС России. К 2015 г. планируется вооружить комплексом 5 РБР (отдельных ракетных бригад) и завершить развертывание группировки (60 СПУ). По данным СМИ в течение года в ВС России поставлено 4 комплекса. Итого - максимум, 7 комплексов в ВС России (сомнительно) .
2007 г. январь - завершена комплектация 630-го ОРДН комплексами "Искандер-М" производства ПО "Баррикады" - 2 батареи по 2 комплекса в каждой (итого - 4 комплекса в ОРДН и, вероятно , в ВС России).
2007 г. 29 мая - на полигоне Капустин Яр состоялись пуски ракет "Искандер" и Р-500 (последняя - первый пуск). В СМИ появилась информация о завершении испытаний комплекса "Искандер-К " с крылатой ракетой Р-500 на полигоне Капустин Яр. Дальность - 500 км, маршевая скорость - 230-260 м/с, продолжительность полета - 24 минуты, масса БЧ 500 кг, КВО - около 1 м, двигатель - экономичный ТРДД, принятие на вооружение предполагается в 2009 г. Государственные испытания ракет Р-500 планируется начать в 2008 г.
СПУ 9П78-1 комплекса 9К720 "Искандер-М" 630-го ракетного дивизиона. Вероятно, СПУ с ракетой 9М723К5, полигон Капустин Яр, 22.08.2007 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).
2007 г. - в СМИ заявлено, что комплексами 9К720 начали вооружаться 92-я отдельная ракетная бригада Приволжско-Уральского ВО и 107-я отдельная ракетная бригада Дальневосточного ВО. Комплектацию бригад планируется завершить к 2011 году. По данным СМИ в течение года в ВС России поставлено 4 комплекса (встречается так же цифра 3 шт). Итого - вероятно
, 7-8 комплексов в ВС России.
2008 г. 9 мая - в параде на Красной площади в Москве принял участие ракетный дивизион СПУ и ТЗМ комплексов "Искандер", вероятно, 630-й ОРНД СКВО.
СПУ комплекса "Искандер-М" на параде 9 мая 2008 г. в г.Москва (фото Андрей Кузьмин, взято с сайта http://militaryparitet.com)
- 2008 г. 12 августа - есть неподтвержденная российской стороной информация об использовании ОТР "Искандер" с кассетной БЧ в Грузино-Осетинском конфликте российскими войсками (против базы танкового батальона в Гори, Грузия). Возможно, комплексы применялись 630-м ОРДН Северо-Кавказского ВО.
2008 г. 5 ноября - Президент России Дмитрий Медведев выступил с заявлением о том, что планируется размещение ракетной бригады комплексов "Искандер" в Калининградской области для нейтрализации систем ПРО США, которые предполагалось разместить в Польше.
2008 г. декабрь - озвучены производственные планы на 2009-2011 г.г. - предполагается поставить в ВС России 30 ракет "Искандер" (и, вероятно по 4 комплекса в год).
2008 г. - по данным СМИ в течение года в ВС России поставлено 4 комплекса (встречается так же цифра 3 шт). Итого - вероятно , 10-12 комплексов в ВС России (630-й ОРДН, и вероятно ОРДН центров подготовки округов и 1-2 некомплектных РБР).
2009 г. 9 мая - в параде на Красной площади в Москве принял участие 630-й ОРДН Северо-Кавказского ВО с полным комплектом СПУ и ТЗМ комплексов "Искандер-М".
2009 г. 17 июня - руководитель Генштаба ВС России Николай Макаров заявил, что перевооружение частей Северо-Кавказского ВО и Калининградского особого района завершится до 2012 г.
2009 г. 19 сентября - заместитель министра обороны России Владимир Поповкин в интервью радиостанции "Эхо Москвы" заявил, что после отказа США от размещения ПРО в Европе, принято решение не размещать в Калининградской области ракетные комплексы "Искандер".
2009 г. 29 сентября - главнокомандующий Сухопутными войсками России генерал армии Владимир Болдырев заявил, что ракетные бригады комплексов "Искандер" поступят во все военные округа России. Первая бригада будет укомплектована полностью в 2010 г.
2009 г. 20 октября - опубликовано извещение об открытом конкурсе на право заключения договора на выполнение работ по разработке проектной документации: "Реконструкция и техническое перевооружение ФГУП "Воткинский завод", г. Воткинск, Удмуртская Республика, для обеспечения серийного производства изделий "Искандер-М". Ориентировочная стоимость перевооружения производства - 308 млн.руб., срок окончания перевооружения по плану - 2012 год.
2009 г. 6 ноября - начальник ракетных войск и артиллерии ВС России генерал-лейтенант Сергей Богатинов заявил, что одна из ракетных бригад сухопутных войск России к концу 2010 года будет полностью перевооружена оперативно-тактическими ракетными комплексами «Искандер-М».
2009 г. 12 ноября - в ежегодном послании Федеральному собранию президент Д.Медведев заявил, что в 2010 г. ВС России получат 5 комплексов "Искандер". Ранее официальные лица заявляли, что на 2010 г. планируется закупка 3 комплексов и 13 ракет к ним.
2009 г. конец года - по данным СМИ в течение года в ВС России поставлено 4 комплекса (не менее 3 шт по нашей оценке). Итого - вероятно, 8-9-16 комплексов в ВС России (с учетом возможных невыполнений планов в предыдущие годы).
- 2010 г. 25 февраля - главком Сухопутных войск генерал-полковник Александр Постников заявил, что в течение 2010 г. комплексами "Искандер" будет вооружена ракетная бригада Ленинградского военного округа (имеется ввиду 26-я РБР).
2010 г. 17 июля - главком Сухопутных войск генерал-полковник Александр Постников заявил, что ракетная бригада Ленинградского военного откруга получила первый комплекс ОТР "Искандер".
2010 г. 14 декабря - командующий Западным ВО Аркадий Бахин заявил, что Западный ВО принял на вооружение ракетные комплексы "Искандер". Позже () появилась информация, что в 2010 г. завершено вооружение 12 комплексами "Искандер-М" первой войсковой ракетной бригады.
Вероятно 630-й ОРДН готовится к параду на Красной площади в Москве, 09.05.2011 г. (монтаж фотографий Renat Dunyashov, http://taek.livejournal.com).
- 2011 г. 01 августа - заместитель министра обороны России Д.Булгаков заявил, что всего на вооружение ВС России планируется принять 120 комплексов "Искандер" (по 12 на бригаду). Так же стало известно, что полностью укомплектована комплексами "Искандер" 26-я РБР, а так же, что в 2010 г. в ВС России поставлено 6 комплексов "Искандер".
2011 г. 4 августа - подписание контракта З/3/1/24-11-ДГОЗ на поставку ракетных комплексов "Искандер-М" бригадными комплектами по два комплекта в год ()
2011 г. 22 сентября - в ходе командно-штабных учений "Центр-2011", проводимых в том числе на 4-м Главном Центральном Межвидовом Полигоне Капустин Яр произведены групповые пуски ОТР "Искандер-М", " " и РСЗО "Смерч". Всего запущено две ракеты аналогичных ракетам 9М723К5.
Работа батареи СПУ 9П78-1 в ходе группового пуска ОТР типа 9М723К5 или подобных комплекса 9К720 "Искандер-М" во время учений "Центр-2011", полигон Капустин ЯР, 22.09.2011 г. (http://www.mil.ru).
Пуски с СПУ 9П78-1 комплекса 9К720 "Искандер-М", полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).
Групповой пуск ОТР типа 9М723К5 или подобных комплекса 9К720 "Искандер-М" и ОТР 9М79 комплексов 9К79-1 "Точка-У" в ходе учений "Центр-2011", полигон Капустин Яр, 22.08.2011 г. (http://www.mil.ru).
- 2011 г. 5 октября - в сети появилось фото СПУ 9П78-1 из состава 26-й ракетной бригады.
- 2011 г. 11 октября - на полигоне Капустин Яр с одной из опытных СПУ 9П78-1 комплекса 9К720 "Искандер-М" произведен испытательный пуск ракеты с боевым оснащением нового типа. С данной СПУ за все время её эксплуатации совершено 27 пусков ракет.
2011 г. 21 октября - В СМИ появилась информация о том, что 26-я ракетная бригада (г.Луга, Западный военный округ) перевооружена на комплексы 9К720 "Искандер-М". В нескоторых сообщениях СМИ говорится о том, что комплексами "Искандер-М" вооружена первая бригада ВС России.
2011 г. 14 ноября - в СМИ прошла информация о проведении успешного испытания ракеты 9М723 с корреляционной оптической ГСН. КВО называется на уровне 5 метров. В 2012 г. испытанный комплекс с новым типом ракеты будет передан из 60-го центра боевого применения в Капустином Яру 26-й Неманской ракетной бригаде (г.Луга).
2012 г. 3 июля - РИА "Новости" со ссылкой на президента России сообщает, что к 2020 г. в рамках Госпрограммы вооружений в сухопутные войска будет поставлено 10 "бригадных ракетных комплексов" "Искандер-М". Вероятно речь идет о бригадных комплектах. По данным СМИ один бригадный комплект включает 12 СПУ комплекса.
2012 г. 17-23 сентября - на полигонах Прудбой, Капустин Яр, Ашулук и Раевское планируется проведение маневров "Кавказ-2012" в рамках которых предполагается в т.ч. проведение стрельб боевыми ракетами комплекса "Искандер" ().
2012 г. 22 ноября - на официальном сайте Министерства обороны сообщается, что в части Южного военного округа в Волгоградской области и Краснодарском крае в течение 2012 г. были поставлены РК "Искандер".
2013 г. 09 февраля - командующий 20-й армией Западного ВО генерал-майор Александр Лапин заявил СМИ, что в ближайшее время на вооружение армии поступят комплексы "Искандер-М" ().
2013 г. 12 февраля - Главнокомандующий Сухопутными войсками РФ генерал-полковник Владимир Чиркин проинспектировал Михайловскую военную артиллерийскую академию, где готовят специалистов для работы на ракетных комплексах "Искандер" ().
СПУ 9П78-1 ракетного комплекса "Искандер-М", г.Москва, подготовка к параду, 07 мая 2013 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).
- 2013 г. 15 мая - в СМИ появилась информация со ссылкой на представителя Министерства обороны о планах разместить ракетные комплексы "Искандер-М" на 102-й военной базе России в Гюмри (Армения).
2013 г. 24 июня - заместитель министра обороны РФ Юрий Борисов заявил, что в 2013 г. начнется поставка "первых бригадных комплектов комплексов". Ранее производители различных элементов комплекса "Искандер" поставляли свою продукцию в войска самостоятельно: командно-штабные машины, пусковые установки, а также головные части ракет и носители поставлялись отдельно. "В 2013 году планируется поставка первых бригадных комплектов (ОТРК "Искандер")", — сказал Борисов РИА Новости .
- 2013 г. 22 сентября - ракетная бригада Западного ВО (вероятно, 26-я Неманская Краснознаменная ракетная бригада, г. Луга) выполнила успешные учебные стрельбы РК "Искандер-М" ().
РК "Искандер-М" на стрельбах в Луге, Ленинградская область. На втором кадре видно облачно от отстрела бугельной обоймы. 22.09.2013 г. (кадры телеканала "Звезда", http://function.mil.ru).
- 2013 г. 07 октября - Министерство обороны сообщает , что до конца года РК "Искандер-М" поступят в части Южного ВО.
2013 г. 14 ноября - на полигоне Капустин Яр личному составу одной из ракетных бригад сухопутных войск России передан бригадный комплект ракетных комплексов "Искандер-М" (). Бригадный комплект передан бригаде Южного военного округа. Вообще же начиная с 2013 г. планируется передавать в вооруженные силы по два бригадных комплекта в год ().
СПУ 9П78-1 с баллистическими ракетами 9М723 и крылатыми ракетами Р-500 ракетного комплекса 9К720 "Искандер-М" второго серийного бригадного комплекта в день передачи техники 1-й РБР. Капустин Яр, 14.11.2013 г. (http://vk34.ru/).
СПУ 9П78-1 с крылатыми ракетами Р-500 ракетного комплекса 9К720 "Искандер-М" второго серийного бригадного комплекта в день передачи техники 1-й РБР. Капустин Яр, 14.11.2013 г. (http://vk34.ru/ , видеорепортаж).
- 2013 г. 14 ноября - генеральный конструктор КБМ В.М.Кашин на церемонии передачи бригадного комплекта комплексов "Искандер-М" в Капустином Яру заявил, что на сегодня для комплекса создано 5 типов ракет и в разработке находится еще 3 типа ракет ().
2013 г. 15 декабря - немецкий еженедельний Bild со ссылкой на спутниковые снимки сообщает о размещении не менее 10 РК "Искандер-М" в Калининградской области - в Калининграде, а так же вдоль границ с прибалтийскими государствами (). 16 декабря в заявлении министерства обороны России говорится: "Районы дислокации ракетных дивизионов "Искандер" на территории Западного военного округа (ЗВО) не противоречат международным соглашениям" (). Таким образом, факт размещения ракет не опровергнут, но и не подтвержден.
2013 г. 18 декабря - первый дивизион бригадного комплекта комплексов "Искандер-М" поступил в Краснодар в расположение 1-й гвард. ракетной Оршанской орденов Суворова и Кутузова бригады (бывш.114-я РБР, ).
2013 г. 19 декабря - на пресс-конференции заявлено, что решение о дислокации ракетных комплексов "Искандер-М" в Калининграде еще не принято. Таким образом, вероятно, ракетных комплексов или не было совсем или они были временно размещены в Калининградской области.
2014 г. 11 февраля - СМИ сообщают о ведущейся КБМ разработку новой ракеты для комплекса "Искандер-М" без уточнения спецификации ракеты ().
2014 г. 8 июля - ракетчикам Западного ВО в Капустином Яру передан бригадный комплект ракетных комплексов "Искандер-М" (12 СПУ, ).
2015 г. 20 мая - руководство Украины заявляет в СМИ, что в Крыму размещено 10 ракетных комплексов "Искандер-М" (район пос.Щелково - мыс Казантип и город Красноперекопск). Первое упоминание размещения в украинских СМИ относится к декабрю 2014 г. По сообщению СМИ всего планируется размещение 3 ракетных дивизионов. Дополнительные точки развертывания - г.Джанкой и пос.Черноморское ().
2015 г. конец июля - ракетная бригада дислоцированная в Краснодарском крае (вероятно, 1-я гвардейская ракетная бригада) проведет учения на полигоне Карустин Яр с выполнением боевых пусков ракет комплексов "Искандер-М" на дальность до 300 км ().
2015 г. 15 сентября - на полигоне Капустин Яр расчет ракетного соединения Южного военного округа выполнил боевые пуски ракет комплекса "Искандер-М" по целям удаленным на 300 км ().
2015 г. 30 октября - на полигоне Капустин Яр произведен пуск крылатой ракеты Р-500 комплекса "Искандер-М". Пуск производился в рамках учений системы управления стратегическими силами ВС России (http://mil.ru).
Пуск крылатой ракеты Р-500 комплекса "Искандер-М" с полигона Капустин Яр в рамках учений системы управления стратегическими силами ВС России, 30.10.2015 г. (кадры видео Министерства обороны России, http://mil.ru).
Кадр телепередачи "Служу России!" телеканала "Звезда" от 27 марта 2016 г. на которой изображен объект похожий на СПУ 9П78-1 комплекса 9К720 "Искандер-М" на территории авиабазы Хмеймим, Сирия.
- 2016 г. 19 апреля - в рамках войсковых учений на полигоне Капустин Яр был осуществлён пуск крылатой ракеты ОТРК «Искандер-М». Ракета поразила цель на расстоянии 200 км от точки старта. Лагерные сборы военных заняли около месяца. Пуск «Искандера-М» стал финальной точкой в масштабной тренировке, в которой приняли участие более 400 военнослужащих и 70 единиц боевой техники ().
2016 г. 28 июня - еще один бригадный комплект комплексов "Искандер-М" (51 машина) передан ракетным войскам сухопутных войск Восточного округа (5-я общевойсковая армия) на полигоне Капустин Яр ().
Поступление комплексов
"Искандер" / "Искандер-М" в ВС России* (версия от 28.06.2016 г.):
| Год | Поступление | Итого | Источник информации, примечание |
| 2004 | план 4 факт 0 | 0 | |
| 2005 | план 2-3 факт 3 | 3 | март 2005 г., поступили на вооружение 630-й отдельного ракетного дивизиона 60-го Центра боевого применения (Капустин Яр) |
| 2006 | план - 4 ? | 4 ? | по данным СМИ, данные сомнительные |
| 2007 | план - 3-4 факт - 0 ? | 4 | в январе завершена комплектация 4 комплексами "Искандер-М" 630-го ордн, |
| 2008 | план - 3-4 факт - 3 | 7 | данные по поставкам комплексов из СМИ |
| 2009 | план - 3-4 факт - 3 | 10 | данные по поставкам комплексов из СМИ |
| 2010 | план 3 факт 6 | 16 | заявление заместителя министра обороны России Д.Булгакова 01.08.2011. Возможно, 6 комплексов - суммарная поставка 2009-2010 г.г. |
| 2011 | план 6 ? факт - 0 | 16 | Анализ, серийное производство на ОАО "Воткинский завод" не велось. Возможно поставок не было. |
| 2012 | план 6 ? факт - 0 | 16 | Анализ, серийное производство на ОАО "Воткинский завод" планируется на сумму 2.4 млрд руб., ожидается поступление комплексов в 20-ю армию Западного ВО. Возможно поставок не было. |
| 2013 | план - 24 факт - 24 | 40 | - 28.06.2013 г. сухопутным войскам передан первый из двух (в 2013 г.) бригадных комплектов ракетного комплекса - 12 СПУ (3 дивизиона по 2 батареи и 2 СПУ в каждой) - 107 ОРБ (г.Биробиджан). Заявлено, что с 2013 г. начинается поставка "бригадных комплектов комплексов" и, что завершение программы вооружения 10 ракетных бригад возможно до 2018 г. - 14.11.2013 г. - второй бригадный комплект комплексов выпуска 2013 г. передан в Капустином Яру ракетной бригаде Южного военного округа - 1-й Гвардейской ракетной Оршанской орденов Суворова и Кутузова бригаде (Краснодар). |
| 2014 | план - 24 факт - 24 (18.11.2014 г.) | 64 | 8 июля Западному ВО передан бригадный комплект комплексов "Искандер-М" (112-я гвард. ракетная бригада (г. Шуя)). |
| 2015 | план - 24 факт - 24 (18.11.2015г.) | 88 | Предположение согласно заявлению руководства КБМ от 28.06.2013 г. 15 июля - бригадный комплект комплексов "Искандер-М" передан 103-й отдельной ракетной Краснознаменной орденов Кутузова и Богдана Хмельницкого бригады 36-й общевойсковой армии Восточного военного округа, дислоцирующейся в Улан-Удэ. Передача произошла в Капустином Яру. |
| 2016 | план - 24 факт - 12 (28.06.2016 г.) | 112 | Предположение согласно заявлению руководства КБМ от 28.06.2013 г. 28 июня - бригадный комплект передан бригаде 5-й общевойсковой армии Востояного округа. |
| 2017 | план - 12 ? | 124 | Предположение согласно заявлению руководства КБМ от 28.06.2013 г. |
| 2018 | 120 | Возможное выполнение планов 2011 г. согласно заявлению руководства КБМ от 28.06.2013 г. | |
| 2020 | план +40 ? | 120 | к указанной дате, согласно заявления от 03.07.2012 г. |
В составе ВС России
по нашим данным воружены комплексами "Искандер" / "Искандер-М" (данные на 09.11.2016 г., не полные):
| Воинская часть | Военный округ | Кол-во СПУ | Начало комплектования | Завершение комплектования | Пояснения |
| 630-й отдельный ракетный дивизион 60-го Центра боевого применения (г.Знаменск-6, полигон Капустин Яр) | Южный округ (бывш - Северо-Кавказский), подчинение части - центральное | 4 | март 2005 г. | январь 2007 г. | первая часть вооруженная комплексами 9К720 Июль 2014 г. - плановый срок ввода в эксплуатацию объектов паркового хранения техники г.Знаменск 13017 и 13021 (Спецстрой России, справка доклад). |
| 26-я Неманская Краснознаменная ракетная бригада 6-й армии (г. Луга), в/ч 54006 | Западный округ (бывш - Ленинградский) | 12 | 2008/2009 г.г. (план 2007 г.) реально - июль 2010 г. | план - 2012 (по косвенным признакам, 2009-2010 г.г.) июль 2011 г. (факт) 21.10.2011 г. (объявлено в СМИ) | 2009 г. - по данным СМИ комплектуется, 2010 г. планируется переоснастить полностью. Бригада полностью оснащена комплексами "Искандер" в июле 2011 г. 22 августа 2011 г. личный состав бригады и возможно 2 или 4 СПУ принимали участие в учебных пусках на полигоне Капустин Яр в рамках учений "Центр-2011". в 2012 г. в бригаду будут переданы комплексы с ракетами 9М723 с оптическими корреляционными ГСН (не подтверждено). Июль 2014 г. - плановый срок ввода в эксплуатацию объекта паркового хранения техники 1/Л-25 (Спецстрой России, справка доклад). |
| 107-я отдельная ракетная бригада 35-й армии (г. Биробиджан / пос. Семисточный) | Восточный (бывш - Дальневосточный) | 12 | 2007 г. (планы 2005 г.) | 2011 г. (план) 28.06.2013 г. (факт) | о том, что комплектование начнется объявлено в марте 2005 г. 28.06.2013 г. завершена передача бригаде первого полнокомплектного бригадного комплекта комплексов "Искандер-М" Июль 2014 г. - плановый срок ввода в эксплуатацию объекта паркового хранения техники П-3/11 (Спецстрой России, справка доклад). |
| 1-я гвардейская ракетная Оршанская орденов Суворова и Кутузова бригада 49-й армии (бывш.114-я РБР, г. Краснодар) | Южный округ (бывш - Северо-Кавказский) | 12 | 2012 г. | 2012 г. (план) 14.11.2013 г. (факт) | 2011 г. - ракетная бригада переподчинена 49-й общевойсковой армии () РБР 2-х дивизионного состава по нашей оценке, 22.11.2012 г. на сайте Минобороны сообщается, что в 2012 г. начаты поставки РК "Искандер" в части Южного военного округа Первый дивизион (из трех) прибыл на место дислокации в п.Молькино 17.12.2013 г. () Июль 2014 г. - плановый срок ввода в эксплуатацию объекта паркового хранения техники п.Молькино 13009 и Моздок 13011 (Спецстрой России, справка доклад). |
| 112-я гвардейская ракетная бригада (г. Шуя) 1-й танковой армии | Западный округ (бывш - Московский) | 12 | 2014 г. | 08.07.2014 г. (факт) | Перевооружение части планировалось на 2009 г. 08.07.2014г. ракетной части Западного ВО в Капустином Яру передан бригадный комплект комплексов "Искандер-М". Февраль 2015 г. - плановый срок ввода в эксплуатацию объекта паркового хранения техники 107/603 (Спецстрой России, справка доклад). |
| 92-я ракетная бригада (п.Тоцкое-2, г.Оренбург, ранее - г. Каменка рядом с Пензой) 2-й общевойсковой армии | Приволжско-Уральский | 12 | 2007 г. планировалось начать комплектование | 2011 г. (план 2010 г.) 18.11.2014 г. (факт) | В 2010 г. планировались поставки 18.11.2014г. ракетной части в Капустином Яру передан бригадный комплект комплексов "Искандер-М" Июль 2014 г. - плановый срок ввода в эксплуатацию объекта паркового хранения техники п.Тоцкое-2 ТЦ-ИСК (Спецстрой России, справка доклад). |
| 103-я отдельная ракетная Краснознаменная орденов Кутузова и Богдана Хмельницкого бригада 36-й общевойсковой армии (п. Дровяная, г. Улан-Удэ) | Восточный (бывш. - Сибирский) | 12 | нет данных | план - 2015 г. до конца года () 15.07.2015 г. | О том, что комплектование начнется объявлено в марте 2005 г. 15.07.2015 г. ракетной части в Капустином Яру передан бригадный комплект комплексов "Искандер-М" - 51 ед. техники |
| 12-я (новая) ракетная бригада в составе 58-й общевойсковой армии (г.Моздок, ) | Южный | 12 | нет данных | до конца 2015 г. Кувейт - по состоянию на 2008 г. ведутся переговоры о возможных поставках ("Рособоронэкспорт", интервью Н.Димидюка); Малайзия - по данным "Рособоронэкспорта" (интервью Н.Димидюка) заинтересована в поставке ОТР "Искандер-Э". Объединенные Арабские Эмираты - по данным "Рособоронэкспорта" (интервью Н.Димидюка) заинтересованы в поставке ОТР "Искандер-Э". Саудовская Аравия: Сингапур - по состоянию на 2008 г. ведутся переговоры о возможных поставках ("Рособоронэкспорт", интервью Н.Димидюка); Сирия - 2004 г. - заключен контракт о поставках "Искандер-Э" в Сирию, позже аннулирован президентом Владимиром Путиным под давлением США и Израиля. Предполагалось, что поставка будет произведена в 2007-2008 г.г. В феврале 2007 г. появилась информация о вероятной поставке начиная с 2007 г. через Белоруссию Http://www.gosniimash.ru
http://test.rosb.ru , 2010 г. Шунков В.Н., Ракетное оружие. Минск, Попурри, 2003 г. GlobalSecurity.org. Сайт http://www.globalsecurity.org , 2010 г Zaloga Steven J., Scud Ballistic Missile and Launch Systems 1955-2005. Osprey Publishing. 2006 г. |
Состав ОТРК «Искандер».
- Полная масса: 42 т
- Полезная нагрузка: 19 т
- Расчёт: 3 человека
- Шасси: МЗКТ-7930
- Шасси: МЗКТ-7930
- Погрузочный кран
- Расчёт: 2 человека.
Командно-штабная машина
- Число каналов связи: до 16ч
- Шасси: КАМАЗ 43101
- Расчёт: 4 человека
- Масса: 13,5 тонн
- Расчёт: 2 человека
- Шасси: КамАЗ
Пункт подготовки информации
- Расчёт: 2 человека
- Шасси: КАМАЗ 43101
Машина жизнеобеспечения
- Шасси: КАМАЗ 43118

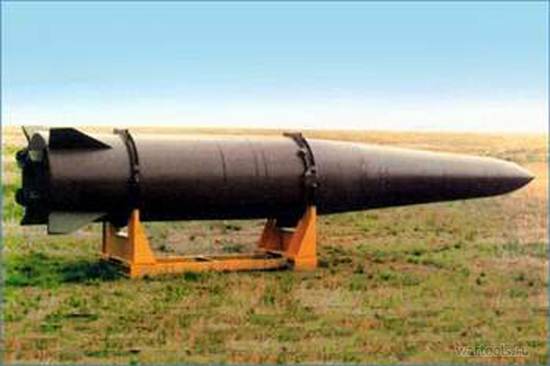

- Масса боевой части: 480 кг
- Длина 7,3 м
- Диаметр 920 мм
Ядерные боеприпасы.
22 ноября 2019 года
18 ноября 2019 года
19 сентября 2019 года
31 августа 2019 года
Оперативно-тактический ракетный комплекс «Искандер» предназначен для поражения площадных и малоразмерных целей в глубине оперативного расположения войск противника боевыми частями, применяемыми в обычном снаряжении; уничтожение систем ПВО и ПРО противника, а также важнейших объектов, прикрываемых ими, на дальностях до 500 км. Комплекс разработан НПО «Конструкторское бюро машиностроения». Тактическое применение ОТРК может включать одновременный удар квазибаллистической ракетой «Искандер-М» и крылатой ракетой «Искандер-К» для поражения высокозащищённых ПРО и ПВО целей по разным траекториям, что усложняет защиту от поражения. Имеет низкий барьер неядерного применения. Создан с применением современных конструкторских и научно-технических достижений в области ОТРК. Особенностью установки является использование двух ракет.
Основные характеристики ОТРК «Искандер»
Состав ОТРК «Искандер».
В состав комплекса входят шесть типов машин:
Самоходная пусковая установка
- предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет.
- Полная масса: 42 т
- Полезная нагрузка: 19 т
- Скорость передвижения по шоссе: 70 км/ч
- Скорость передвижения грунтовой дороге: 40 км/ч
- Запас хода по топливу: 1000 км
- Расчёт: 3 человека
- Шасси: МЗКТ-7930
Транспортно-заряжающая машина
- предназначена для транспортировки дополнительных двух ракет.
- Шасси: МЗКТ-7930
- Погрузочный кран
- Полная боевая масса: 40 тонн
- Расчёт: 2 человека.
Командно-штабная машина
- предназначена для управления всем комплексом «Искандер».
- Максимальная дальность радиосвязи на стоянке/на марше: 350/50 км
- Время расчёта задания для ракет: до 10 секунд
- Время передачи команд: до 15 секунд
- Число каналов связи: до 16ч
- Время развёртывания (свёртывания): до 30 минут
- Время непрерывной работы: 48 часов
- Шасси: КАМАЗ 43101
- Радиостанция: Р-168-100КА «Акведук»
- Расчёт: 4 человека
Машина регламента и технического обслуживания
- предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта.
- Масса: 13,5 тонн
- Время развёртывания: 20 минут
- Время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты: 18 мин
- Расчёт: 2 человека
- Шасси: КамАЗ
Пункт подготовки информации
- предназначена для определения координаты цели и подготовки полётных заданий для ракет с последующей их передачей на СПУ. ППИ сопряжён со средствами разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолёта или БПЛА.
- Расчёт: 2 человека
- Шасси: КАМАЗ 43101
Машина жизнеобеспечения
- предназначена для размещения, отдыха и приёма пищи боевых расчётов.
- Шасси: КАМАЗ 43118
- Отсек отдыха: 6 спальных мест вагонного типа с откидными верхними лежаками, 2 рундука, встроенные шкафчики, открывающееся окно
- Отсек бытового обеспечения: 2 рундука с сидениями, складной подъёмный стол, систему водоснабжения с баком на 300 литров, бачок для подогрева воды, насос для перекачки воды, систему слива, мойку, сушилку для одежды и обуви
Боевые характеристики ОТРК «Искандер».
Круговое вероятное отклонение: 10-30 м
- Стартовая масса ракеты: 3800 кг
- Масса боевой части: 480 кг
- Длина 7,3 м
- Диаметр 920 мм
- Скорость ракеты после начального участка траектории: 2100 м/c
- Максимальные перегрузки в процессе полёта - 20-30G
- Максимальная высота траектории - более 100 км
- Минимальная дальность поражения цели: 50
- Максимальная дальность поражения цели: 500 км «Искандер-К»
- Наведение: ИНС, ГЛОНАСС, оптическая ГСН
- Время до пуска первой ракеты: 4-16 минут
- Интервал между запусками: 1 минута
- Температурный диапазон эксплуатации: от -50 °C до 50 °C
- Срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях
Типы головных частей ОТРК «Искандер».
Искандер может использовать очень широкий набор боевых частей. Основными являются:
Для поражения площадных целей и окопанной техники используется кассетная осколочная боевая часть с дистанционным подрывом в воздухе 54 боевых элементов для поражения людей и техники в окопах сверху.
- Для поражения бункеров используется бетонобойная боевая часть.
- Для поражения точечных целей используется обычно осколочно-фугасная боевая часть.
Кассетные боевые части для поражения площадных целей.
Искандер может использовать широкий ассортимент кассетных боевых частей, позволяющих поразить сразу крупную площадную цель, такую, как военная база, аэродром, узел ПВО/ПРО.
В среднем 1 кг осколочных кассетных боеприпасов поражает около 32 м2. Площадь поражения варьируется от типа кассетных боеприпасов и может быть намного ниже для кумулятивных или объёмно-детонирующих, но данные боеприпасы могут поражать также бронетехнику или пехоту/технику в укрытиях. Известные типы кассетных боеприпасов ОТРК «Искандер» следующие:
Кассетная с 54 осколочными боевыми элементами неконтактного подрыва, срабатывающими на высоте около 10 м над поверхностью земли
Кассетная с кумулятивными осколочными боевыми элементами ПТАБ-2.5КО, способными пробивать броню крыши бронетехники толщиной до 20 мм, а также наносить ранения пехоте осколками
Кассетная с самоприцеливающимися с помощью собственных РЛС и ИК ГСН боевыми элементами для поражения скоплений техники СПБЭ-Д
Кассетная объёмно-детонирующего действия для поражения живой силы и техники среди застройки и в укрытиях
Некассетные боеприпасы для поражения точечных целей.
Некассетные боевые части предназначены для уничтожения точечных укреплённых объектов как командные бункеры, железобетонные здания складов, казарм, цистерны хранилищ ГСМ и тому подобные. Противобункерный боеприпас предназначен для пробивания железобетонного перекрытия до 1,2 м толщиной и детонации внутри помещения. Осколочно-фугасные боевые части поражают осколками легко бронированную технику на дистанции 70 м, а легко уязвимую технику, такую как окопанные машины в составе комплексов ПВО и узлов связи, на дистанции 200 м.
Ядерные боеприпасы.
Специальная (ядерная) боевая часть мощностью до 50 килотонн.
22 ноября 2019 года на полигоне Капустин Яр состоялась торжественная церемония вручения бригадного комплекта оперативно-тактического ракетного комплекса «Искандер» личному составу ракетного соединения Западного военного округа. Передача комплекта завершила перевооружение действующих ракетных соединений Сухопутных войск Вооруженных Сил РФ. В событие приняли участие начальник боевой подготовки - заместитель начальника ракетных войск и артиллерии ВС РФ полковник Юрий Зарицкий, командование Западного военного округа и представители предприятий оборонной промышленности.
18 ноября 2019 года расчеты ракетных комплексов «Искандер-М» Центрального военного округа, в ходе учений отработали нанесение групповых и одиночных ударов по важным объектам и целям, определяющим боевой потенциал условного противника, на расстоянии до 200 километров. Расчеты совершили марш в назначенный район, где провели инженерное оборудование стартовых позиций и заступили на боевое дежурство. Также расчеты совершенствовали действия при работе на пусковых установках и транспортно-заряжающих машинах, а водители закрепили навыки вождения в различных условиях местности.
19 сентября 2019 года на полигоне Донгуз Оренбургской области военнослужащие ракетного соединения ЦВО поразили учебную цель ракетой оперативно-тактического ракетного комплекса «Искандер-М». Пуск проводился в ходе стратегических командно-штабных учений «Центр-2019». Комплекс поразил цель, имитировавшую критически важный объект условного противника.
31 августа 2019 года , в рамках тактического учения на полигоне «Капустин Яр», военнослужащие ракетного соединения ВВО выполнили пуск баллистической ракеты оперативно-тактического ракетного комплекса «Искандер» по цели, имитирующей критически важный объект условного противника. По результатам ракетного удара учебная цель была уничтожена.
... читать ещё >Новости и события
Сухопутные войска завершили перевооружение на ракетный комплекс «Искандер»
На полигоне Капустин Яр 22 ноября 2019 года состоялась торжественная церемония вручения бригадного комплекта оперативно-тактического ракетного комплекса «Искандер» личному составу ракетного соединения Западного военного округа. Передача комплекта завершила перевооружение действующих ракетных соединений Сухопутных войск Вооруженных Сил РФ. В событие приняли участие начальник боевой подготовки - заместитель начальника ракетных войск и артиллерии ВС РФ полковник Юрий Зарицкий, командование Западного военного округа и представители предприятий оборонной промышленности. Личному составу ракетного соединения было передано несколько десятков пусковых установок, транспортно-заряжающих и командно-штабных машин, техники жизнеобеспечения, регламента и технического обслуживания. Завершающим этапом перевооружения ракетного соединения станет тактическое учение с боевым пуском ракеты, после чего весь личный состав соединения совершит марш комбинированным способом к месту постоянной дислокации.
Комплексы «Искандер-М» отработали нанесение ударов по условному противнику
Расчеты ракетных комплексов «Искандер-М» Центрального военного округа, 18 ноября 2019 года в ходе учений отработали нанесение групповых и одиночных ударов по важным объектам и целям, определяющим боевой потенциал условного противника, расположенных на расстоянии до 200 километров. Расчеты совершили марш в назначенный район, где провели инженерное оборудование стартовых позиций и заступили на боевое дежурство. Также расчеты совершенствовали действия при работе на пусковых установках и транспортно-заряжающих машинах, а водители закрепили навыки вождения в различных условиях местности.
На учениях Центр-2019 провели успешный запуск ракеты комплекса Искандер-М
На полигоне Донгуз Оренбургской области 19 сентября 2019 года военнослужащие ракетного соединения Центрального военного округа поразили учебную цель ракетой оперативно-тактического ракетного комплекса «Искандер-М». Пуск проводился в рамках стратегических командно-штабных учений «Центр-2019». Комплекс успешно поразил цель, имитировавшую критически важный объект условного противника. Также военнослужащие выполнили нормативы по переводу ракетного комплекса в боевое положение и перезагрузке ракет. Эффективность поражения была оценена с помощью беспилотного летательного аппарата «Орлан-10».
Стратегическое командно-штабное учение ВС РФ Центр-2019
Стратегическое командно-штабное учение Вооруженных сил Российской Федерации «Центр» проводились с 16 по 21 сентября 2019 года. Они являются завершающим этапом комплекса мероприятий боевой подготовки. В ходе учений военнослужащие отработали вопросы применения группировок войск при решении задач борьбы с международным терроризмом и обеспечения военной безопасности на Центрально-Азиатском стратегическом направлении.
Под Астраханью осуществили пуск ракеты ОТРК «Искандер»
В рамках тактического учения на полигоне «Капустин Яр» в Астраханской области 31 августа 2019 года, военнослужащие ракетного соединения Восточного военного округа выполнили пуск баллистической ракеты оперативно-тактического ракетного комплекса «Искандер» по цели, имитирующей критически важный объект условного противника. В ходе учения расчеты комплекса показали навыки в выполнении нормативов по переводу ОТРК из походного положения в боевое, перегрузке ракет с транспортно-заряжающих машин на самоходные пусковые установки и нанесению ракетного удара по заданным координатам. По результатам ракетного удара учебная цель была уничтожена
Индекс комплекса - 9К720, по классификации МО США и НАТО - SS-26 Stone, англ. Камень
Семейство оперативно-тактических ракетных комплексов (ОТРК): Искандер, Искандер-Э, Искандер-К, Искандер-М. Комплекс создан в Коломенском КБ Машиностроения (КБМ). Впервые публично «Искандер» показали в августе 1999 года на аэрокосмическом салоне МАКС.
История
Разработка ОТРК «Искандер» была начата в соответствии с постановлением ЦК КПСС и Совета министров СССР от 21.12.1988 г. № 1452-294 «о начале опытно-конструкторских работ по созданию ОТРК „Искандер“», как результат в том числе личных усилий главного конструктора КБМ С. П. Непобедимого, доказавшего Военно-промышленной комиссии Президиума Совета министров СССР необходимость создания взамен ОТРК «Ока» ракетного комплекса не попадающего под действие положений договора с США о РСМД.
11 октября 2011 года закончен первый этап испытаний обновлённого ракетного комплекса «Искандер-М» с новым боевым оснащением. Ракета 9М723 комплекса «Искандер-М» оборудована новой, корреляционной системой наведения.
Боеприпасы
В состав комплекса «Искандер» входят два типа ракет: баллистические 9М723 и крылатые, носящие индекс 9М728.
Ракета комплекса 9М723 имеет одну ступень с твердотопливным двигателем.
Траектория движения квазибаллистическая (не баллистическая, маневрирующая), ракета управляется на протяжении всего полёта при помощи аэродинамических и газодинамических рулей. Выполнена с применением технологий понижения радиолокационной заметности (т. н. «Стелс-технологии»): малая поверхность рассеивания, специальные покрытия, малый размер выступающих частей. Большая часть полёта проходит на высоте около 50 км. Ракета ведёт интенсивное маневрирование с перегрузками порядка 20-30 единиц на начальном и конечном участках полёта. Система наведения смешанная: инерциальная на начальном и среднем участках полёта и оптическая (с применением ГСН разработки ЦНИИАГ) на конечном участке полёта, чем достигается высокая точность попадания 5-7 м. Возможно применение GPS/GLONASS в дополнение к инерциальной системе наведения. Есть несколько модификаций ракеты отличающихся боевой частью и телеметрией.
20 сентября 2014 г. во время командно-штабных учений "Восток-2014" впервые были осуществлены стрельбы из ракетного комплекса "Искандер-М" крылатой ракетой типа 9М728. Пуски произвела 107-я отдельная ракетная бригада (г. Биробиджан). Разработчик и изготовитель - ОКБ «Новатор». Главный конструктор - П.И. Камнев. Испытания ракеты проходили с 30.05.2007 г. Дальность стрельбы: максимальная - до 500 км.
С 2013 года в ВС России планируется поставить ракеты, оборудованные системой РЭБ, обеспечивающей прикрытие ракеты на конечном участке полёта. Эта система включает в себя средства постановки пассивных и активных помех обзорным и стрельбовым РЛС противовоздушной и противоракетной обороны противника, при помощи шумов и выброса ложных целей.
Варианты
Вариант для Российских вооружённых сил, 2 ракеты на ПУ, дальность стрельбы в различных источниках варьируется от заявленной для «Искандер-Э» - 280 км - до 500 км (при этом не указывается с каким типом ГЧ (массой ГЧ) достигается соответствующая дальность). Высота полёта 6-50 км, большая часть обычно проходит на максимальной высоте. Управляема на всём протяжении полёта. Траектория полёта не баллистическая, труднопрогнозируемая. Ракета сделана по технологии малой радиолокационной заметности и также имеет радиопоглощающее покрытие и является относительно малоразмерной мишенью в натуральном физическом размере. Прогнозирование цели при попытке раннего перехвата дополнительно осложняется интенсивным маневрированием при взлёте и при спуске к цели. При спуске к цели ракета маневрирует с перегрузкой 20-30 единиц, опускаясь на скорости 700-800 м/с (эти показатели превышают или находятся на грани возможностей лучших систем ПРО/ПВО среднего уровня дальности), под углом около 90 градусов (в ряде случаев только угла атаки достаточно для полной беззащитности атакуемого комплекса ПРО, и тем более ПВО, особенно малой дальности), таким образом Искандер-М имеет ряд преимуществ над аналогами, и высокие возможности не просто поражения цели, но даже средств защиты в виде современных систем ПРО.
Ракета несёт в себе сложный комплекс пассивных и активных помех, при приближении к цели дополнительно отстреливаются ложные мишени и постановщики помех. Образец М дополнительно оборудован комплексом радиоэлектронной борьбы для нарушения работы РЛС противника. Всё это также обеспечивает ракете высокую боевую эффективность в сравнении с более простыми аналогичными ракетами.
Маневрирование на большой высоте обеспечивается скоростью и аэродинамическими рулями. Такое маневрирование не является интенсивным, но предъявляет сверхвысокие требования по времени реакции для перехватчика (за сотую долю секунды ракеты сближаются на десятки метров, время реакции одной из самых быстрореагирующих систем ПРО более 5 секунд, как и ПВО систем по открытым источникам). Если перехватчик является кинетическим, это также требует успешного прогнозирования траектории с высокой точностью. Для успешного перехвата баллистической цели с высокой вероятностью, ранее создаваемых до небаллистических комплексов Искандер, было достаточно рано обнаружить соответствующего размера и скорости цель, и, спрогнозировав траекторию, обеспечить перехват. Однако Искандер меняет свою траекторию. Комплекс Ока, предшественник Искандер, мог менять цель сохраняя устойчивую траекторию до и после манёвра, тем самым уходя от перехватчика, или как минимум снижал эффективную зону защиты, требуя успеть заново рассчитать точку встречи.
Экспортная версия, дальность стрельбы 280 км, масса ГЧ 480 кг. Представляет из себя упрощённый вариант Искандер-М. Маневрирование ракеты на большой высоте обеспечивается аэродинамическими рулями и скоростью полёта 2100 метров в секунду на всём протяжении высотного полёта. Удовлетворяет условиям режима контроля за ракетными технологиями.
Вариант с применением крылатых ракет, дальность стрельбы 500 км, масса БЧ 480 кг. Высота полёта ракеты около 7 метров при выходе на цель, и не выше 6 км, ракета автоматически корректируется всё время полёта и автоматически огибает рельеф местности. Для ОТРК «Искандер-К» также собираются крылатые ракеты Р-500 с дальностью 2000 км.
Боевое использование
Достоверных сведений о боевом использовании комплексов «Искандер» нет, однако поступали опровергаемые российскими военными сообщения, что комплекс применялся в ходе грузино-югоосетинского вооружённого конфликта 2008 года.
По утверждению начальника Аналитического департамента МВД Грузии Шота Утиашвили, Россия применяла ракетные комплексы «Искандер» по объектам в Поти, Гори и трубопроводу Баку-Супса.
В блогах заявление Утиашвили широко обсуждалось и было воспринято неоднозначно, так как часть представленных в качестве доказательств фотоснимков нескольких маршевых ступеней относятся не к «Искандеру», а к ракетам 9М79 комплексов «Точка-У», на другой же части снимков действительно показаны обломки с нанесённым шифром 9М723, соответствующим обозначению ракет комплекса «Искандер».
Михаил Барабанов, эксперт издания Moscow Defense Brief, указывает, что комплекс «Искандер» был применён по месту базирования отдельного танкового батальона в Гори. В результате прямого попадания боевой части в склад вооружений грузинского батальона произошёл его подрыв. При этом автор отмечает, что данные сведения основаны на непроверенных источниках. Голландская комиссия, расследовавшая обстоятельства гибели оператора телекомпании RTL Nieuws Стана Сториманса в Гори 12 августа 2008 года, определила, что журналист погиб от попадания одного 5-мм стального шарика. По сообщению БиБиСи, голландская комиссия выразила экспертное мнение, что носителем кассетного боеприпаса был «Искандер», однако в сообщении не было указано, по каким признакам был сделан такой вывод. Российский МИД заявил, что данных, предоставленных голландской стороной, недостаточно для определения типа носителя. Ранее организация Human Rights Watch выдвигала другую версию, согласно которой причиной гибели голландского журналиста стали авиационные кассетные бомбы РБК-250.
Заместитель начальника Генерального штаба ВС РФ генерал-полковник Анатолий Ноговицын опроверг все сообщения о применении «Искандеров» в Грузии, сообщив, что комплекс «Искандер» во время боевых действий в Южной Осетии не использовался.
Немного о политике
Оперативно-тактический ракетный комплекс «Искандер» является оружием, который может повлиять на военно-политическую ситуацию в некоторых регионах мира, если расположенные в них государства не имеют протяжённой территории. Поэтому вопросы расположения комплексов «Искандер», а также их поставок на экспорт являются предметом политических консультаций между странами.
5 ноября 2008 года Президент РФ Дмитрий Медведев, выступая с обращением к Федеральному собранию, заявил, что ответом на американскую ПРО в Польше станет размещение в Калининградской области ракетных комплексов «Искандер». Но после отказа США от размещения ПРО в Восточной Европе Медведев заявил, что в ответ Россия не будет размещать данный комплекс в Калининградской области. В связи с эскалацией напряжённости отношений между Россией и США, на конец 2011 года вопрос размещения ОТРК «Искандер» в Калининградской области оставался открытым. 23 ноября 2011 года Президент России Дмитрий Медведев снова заявил о том, что Российская Федерация готова развернуть комплекс «Искандер» в случае, если страны НАТО продолжат развёртывание системы ПРО в Европе.
25 января 2012 года стало известно, что первый дивизион оперативно-тактических ракетных комплексов «Искандер» в Калининградской области будет развёрнут и поставлен на боевое дежурство Россией во второй половине 2012 года. Однако, в тот же день Министерство обороны РФ опровергло эту информацию, заявив, что никакого решения по утверждению штата воинской части Балтийского флота, вооружаемой ракетными комплексами «Искандер», в Генеральном штабе не принималось. 15 декабря 2013 года немецкие СМИ, со ссылкой на источники в структурах безопасности, сообщили, что Россия разместила ракетные комплексы «Искандер» в Калининградской области. Об этом свидетельствуют спутниковые снимки, на которых видно не менее десяти комплексов «Искандер-М», развернутых в Калининграде, а также вдоль границы со странами Прибалтики. Развертывание могло происходить в течение 2013 года.
Комплексы перебрасывались в Калининградскую область в ходе военных учений и внезапной проверки боеготовности Западного военного округа и Северного флота в декабре 2014 года и марте 2015 года.
В 2005 году стало известно о планах поставки комплексов «Искандер» в Сирию. Это вызвало резкую отрицательную реакцию со стороны Израиля и США. Во время визита в Израиль президент России Владимир Путин объявил о запрете таких поставок для недопущения нарушения баланса сил в регионе. В августе 2008 года во время визита в Москву президент Сирии Башар Асад выразил готовность к размещению комплексов в Сирии.
15 февраля 2010 года Президент непризнанного Приднестровья Игорь Смирнов высказался за развёртывание в республике «Искандеров» в ответ на планы по размещению ПРО США в Румынии и Болгарии.
На вооружении
Россия (на февраль 2016 года): 6 бригад (72 СПУ)
26-я ракетная бригада ЗВО (г. Луга) - перевооружение бригады начато в 2010 году поставкой 6 комплексов (ПУ), в 2011 году завершено формирование первой бригады (12 ПУ);
-107-я ракетная бригада ВВО (г. Биробиджан) - полностью перевооружена 28 июня 2013 года (12 ПУ);
-1-я ракетная бригада ЮВО (Краснодар) - передача техники состоялась 14 ноября 2013 года (12 ПУ);
-112-я отдельная гвардейская ракетная бригада ЗВО (г. Шуя) - передача техники состоялась 8 июля 2014 года (12 ПУ);
92-я отдельная ракетная бригада (Оренбург) ЦВО - передача техники состоялась 19 ноября 2014 года (12 ПУ);
-103-я отдельная ракетная бригада (Улан-Удэ) ВВО - передача техники состоялась 17 июля 2015 года (12 ПУ);
К 2018 году планируется перевооружить все ракетные бригады на ОТРК «Искандер»
Основные характеристики
Назначение комплекса
Предназначен для поражения боевыми частями в обычном снаряжении малоразмерных и площадных целей в глубине оперативного построения войск противника. Предполагается, что может быть средством доставки тактического ядерного оружия.
Наиболее вероятные цели:
Средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия)
-средства противоракетной и противовоздушной обороны
-самолёты и вертолёты на аэродромах
-командные пункты и узлы связи
-важнейшие объекты гражданской инфраструктуры
Состав комплекса
В состав комплекса входят шесть типов машин (51 единица на ракетную бригаду):
-Самоходная пусковая установка (СПУ) (9П78-1)
12 шт. - предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет. Искандер может быть выполнен на базе специального колёсного шасси производства Минского завода колёсных тягачей (МЗКТ-7930). Полная масса 42 т, полезная нагрузка 19 т, скорость передвижения по шоссе/грунтовой дороге 70/40 км/ч, запас хода по топливу 1000 км. Расчёт 3 человека.
-Транспортно-заряжающая машина (ТЗМ) (9Т250 (9Т250Э))
12 шт. - предназначена для транспортировки дополнительных двух ракет. Выполнена на шасси МЗКТ-7930, оборудована погрузочным краном. Полная боевая масса 40 т. Расчёт 2 человека.
-Командно-штабная машина (КШМ) (9С552)
11 шт. - предназначена для управления всем комплексом «Искандер». Собрана на колёсном шасси КАМАЗ 43101. Радиостанция Р-168-100КАЕ «Акведук». Расчёт 4 человека. Характеристики КШМ:
-максимальная дальность радиосвязи на стоянке/на марше: 350/50 км
-время расчёта задания для ракет: до 10 с
-время передачи команд: до 15 с
-число каналов связи: до 16
-время развёртывания (свёртывания): до 30 минут
-время непрерывной работы: 48 часов
-Машина регламента и технического обслуживания (МРТО)
Предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Выполнена на колёсном шасси КамАЗа. Масса 13,5 тонн, время развёртывания не превышает 20 минут, время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты - 18 минут, расчёт 2 человека.
-Пункт подготовки информации (ППИ) (9С920, КАМАЗ 43101)
Предназначена для определения координаты цели и подготовки полётных заданий для ракет с последующей их передачей на СПУ. ППИ сопряжён со средствами разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолёта или БПЛА. Расчёт 2 человека.
-Машина жизнеобеспечения (МЖО)
14 шт. - предназначена для размещения, отдыха и приёма пищи боевых расчётов. Выполнена на колёсном шасси КАМАЗ 43118. Машина имеет в своем составе: отсек отдыха и отсек бытового обеспечения. Отсек отдыха имеет 6 спальных мест вагонного типа с откидными верхними лежаками, 2 рундука, встроенные шкафчики, открывающееся окно. Отсек бытового обеспечения имеет 2 рундука с сидениями, складной подъёмный стол, систему водоснабжения с баком на 300 литров, бачок для подогрева воды, насос для перекачки воды, систему слива, мойку, сушилку для одежды и обуви.
-Комплект арсенального оборудования и учебно-тренировочные средства
Боевые характеристики
Круговое вероятное отклонение: 10-30 м (в зависимости от применяемой системы наведения); 5-7 м ("Искандер-М" с использованием ракеты с корреляционной ГСН)
-Стартовая масса ракеты: 3 800 кг
-Масса боевой части: 480 кг
-Длина: 7,2 м
-Диаметр: 920 мм
-Скорость ракеты после начального участка траектории: 2 100 м/c Максимальные перегрузки в процессе полета - 20-30G (ракета маневрирует в полете как по высоте так и по направлению полета). Максимальная высота траектории - 50 км.
Минимальная дальность поражения цели: 50 км
-Максимальная дальность поражения цели:
-500 км Искандер-К (2000 км с крылатой ракетой Р-500)
-280 км Искандер-Э (экспортный)
-Наведение: ИНС, ГЛОНАСС, Оптическая ГСН
-Время до пуска первой ракеты: 4-16 минут
-Интервал между запусками: 1 минута (для пусковой установки 9П78 с двумя ракетами)
-Температурный диапазон эксплуатации: от?50 град.C до 50 град.C
-Срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях
Типы головных частей
В обычном снаряжении:
-кассетная с 54 осколочными боевыми элементами неконтактного подрыва (срабатывают на высоте около 10 м над поверхностью земли)
-кассетная с кумулятивными осколочными боевыми элементами
-кассетная с самоприцеливающимися боевыми элементами
-кассетная объёмно-детонирующего действия
-осколочно-фугасная (ОФБЧ)
-фугасно-зажигательная
-проникающая (ПрБЧ)
-специальная (ядерная)
ДАННЫЕ НА 2017 г. (стандартное пополнение, v.2)
Комплекс 9К715 "Искандер", ракета 9М723 - SS-X-26 STONE
Комплекс 9К720 "Искандер-М", ракета 9М723-1 - SS-26 STONE-A
Комплекс 9К720Э "Искандер-Э", ракета 9М723Э - SS-26 STONE-B
Комплекс 9К720 "Искандер-М", ракета 9М728 / Р-500 ("Искандер-К") - SS-26 STONE-С
Оперативно-тактический ракетный комплекс / многоцелевая модульная ракетная система сухопутных войск. Разработка комплекса велась с использованием наработок по комплексам " ", " ", " " и " ". Так же, вероятно, комплекс создавался с учетом НИР " " по исследованию концепции многофункционального ракетного комплекса сухопутных войск модульного типа. Истоки разработки комплекса относятся к НИР "Искандер", проводившейся с 1978 г. По теме НИР велась проработка возможности размещения двух ОТР класса ОТР 9М79 " " на СПУ подобной СПУ комплекса 9К714 "Ока". Основная цель - создание ОТР с дальностью до 400 км для замены комплекса с ракетой 8К14 с увеличенной боевой производительностью, а так же с целью обеспечения гарантированного поражения особо важных целей двумя ракетами. По неподтвержденным данным, НИР "Искандер" была прекращена в первой половине 1980-х годов на стадии отработки системы прицеливания и систем управления ракет.
Разработка комплекса "Искандер" в первоначальном виде начата в КБ Машиностроения (г.Коломна, далее - КБМ) в инициативном порядке по распоряжению главного конструктора С.П.Непобедимого и под его руководством в 1987 г. Конкурентом КБМ по разработке ОТР нового поколения было Тульское КБ Приборостроения под руководством А.Г.Шипунова предложившее свой . Постановление Совмина СССР о финансировании работ по проектированию комплекса вышло в 1988 г. При создании комплекса ставилась задача обеспечения взаимодействия в составе РУК "Равенство" с самолетом целеуказания М-55 (разработка РУК - НИИЭМИ). В первоначальном проекте, возможно, планировалось использование СПУ 9П76 с одной ракетой. КШМ средств РУК "Равенство" проектировалась на шасси МАЗ-543 (КШМ аналогичная КШМ "Поляна").
Самоходная пусковая установка 9П78-1 ракетного комплекса 9К720 "Искандер-М" с ракетой ракетой типа 9М723 на учениях ракетной бригады в Приморье, 14-18 ноября 2016 г. (http://smitsmitty.livejournal.com/).
Разработка прототипов самоходных установок велась ЦКБ "Титан". Прототип двухракетной СПУ Бр-1555-1 разработан ЦКБ "Титан" на базе шасси БАЗ-69501 к 1991 г. На площадке 4С ("4-ка старая") полигона РВСН Капустин Яр (4-й ГЦМП) летом 1991 г. с установки произведено несколько бросковых пусков (в т.ч. залповых двухракетных). В большинстве источников СПУ Бр-1555-1 фигурирует как "макетный полигонный образец" пусковой установки. Разработка СПУ на шасси БАЗ-69501 не завершена. Так же в некоторых источниках растиражирован индекс "9П81", однако имеет ли он реальное отношение к комплексам "Искандер" / "Искандер-М" или является выдумкой (ошибкой) - установить не удалось.
В 1990-1992 г.г. ЦКБ "Титан" разработан и изготовлен первый опытный образец СПУ 9П76 на шасси БАЗ-6954. Предположительно разработка нового типа СПУ на новом шасси БАЗ велась ранее параллельно разработке СПУ Бр-1555-1. Первый пуск с новой СПУ произведен летом 1992 г. Далее, в 1992 г. испытания продолжены вторым пуском. В течение 1993 г. выполнено 5 пусков с СПУ 9П76 №1. В 1994-1997 г.г. с СПУ велись испытания прототипов ракеты 9М723 предположительно с кассетной БЧ. Всего произведено более 10 пусков.
Площадка №231 полигона Капустин Яр на которой велись испытания ракетного комплекса "Искандер" (https://www.bing.com, 2016 г.).
Испытания ракет "Искандер" с СПУ 9П76, полигон Капустин Яр (ТВ программы "Ударная сила").
Для испытаний изготовлено 2 одноракетных СПУ 9П76 (образцы №1 и №2) на шасси БАЗ-6954 и 2 транспортных машины 9Т246, вероятно, на таком же шасси. Испытания велись на той же самой площадке 4С 4-го ГЦМП Капустин Яр. Второй экземпляр СПУ 9П76 использовался для отработки РУК и использовался для пусков на полигоне Капустин Яр ограниченное количество раз. Таким образом, испытания первых вариантов комплекса "Искандер" проводились с 1991 г. по 1997 г. При этом уже 25 октября 1995 г. в "Красной Звезде" было объявлено о завершении испытаний ракетного комплекса "Искандер".
На месте приземления ракеты комплекса "Искандер" работают специалисты КБМ и испытатели. Второй слева - заместитель начальника научно-технического направления КБМ И.Н.Котков. Полигон Капустин Яр, 1990-е - начало 2000-х годов ( , обработано).
После проведения первых пусков прототипов ОТР "Искандер" принято решение изменить подход к концепции использования комплекса в сторону "многоцелевой модульной ракетной системы сухопутных войск" с разными типами ракет. В 1993 г. утверждено техническое задание на комплекс "Искандер-М". Работу над комплексом продолжил коллектив специалистов КБМ под руководством главного конструктора направления Олега Мамалыги. В 1995 г. изготовлена первая опытная двухракетная СПУ 9П78 на шасси МЗКТ-7930 (9П78 вариант 1 см.рис ниже). Испытания комплекса с опытной СПУ 9П78 вариант 1 велись на полигоне Капустин Яр с 1995 г.:
- с 1995 г. велись бросковые и автономные полигонные испытания, проводился эксперимент с подвеской крылатой ракеты;
- в 1997 г. начаты полигонные испытания комплекса;
- в 1999 г. на 71-й площадке РВ СВ полигона Капустин Яр начаты Государственные испытания комплекса "Искандер-М", которые завершены с баллистическими ракетами 9М723 с новым вариантом кассетной БЧ в августе 2004 г. (вероятно, 9М723К5 или её прототип).
Всего в ходе испытаний с СПУ 9П78, 9П78-1 №1 и №2 выполнено 13 пусков ракет 9М723. По состоянию на апрель 2004 г. в рамках государственных испытаний произведено 10 пусков, позже произведено еще 3 пуска. Государственные испытания успешно завершены в 2004 г. ().
Разработка крылатой ракеты 9М728
в качестве одного из типов боевого оснащения ракетного комплекса велась ОКБ "Новатор" (г.Екатеринбург) под общим руководством П.И.Камнева. В 2007г. по результатам успешных пусков крылатых ракет 9М728 (ОКР «Искандер») принято решение о переходе в 2008 г. к завершающему этапу испытаний комплекса "Искандер-М" в окончательном расширенном составе огневых средств ().
Серийное производство и принятие на вооружение.
Производство шасси МЗКТ-7930 начато заводом МЗКТ (г.Минск) в 1998 г. Государственные испытания базового варианта комплекса "Искандер" должны были быть завершены в 2000 г., но начаты на 71-й площадке РВ СВ полигона Капустин Яр в 2001 г. и завершены только в августе 2004 г. (по состоянию на апрель 2004 г. в рамках государственных испытаний произведено 10 пусков, позже еще не менее 5-6).
Комплекс 9К720 "Искандер-М" принят на вооружение в усеченном составе в 2004 г. и в 2005 г. комплекс начал поступать в строевые части (630-й ОРДН 60-го Центра боевого применения, Капустин Яр). В 2006 г. комплекс 9К720 "Искандер-М" (ранее считалось, что это наименование исключительно вымысел СМИ, но во второй половине 2009 г. нами установлена достоверность наименования по документам об открытых государственных контрактах ) в полном составе принят на вооружение ВС России с баллистическими ракетами типа 9М723 (ист. - Табличка к СПУ 9П76 комплекса в открытой части музея полигона Капустин Яр). Планируемое (2008 г.) начало массового производства - 2010 г. Завершение развертывания армейской группировки по плану (2008-2009 г.г.) - 2015 г. Ракеты производятся на Воткинском заводе, самоходные пусковые установки и ТЗМ - ПО "Баррикады" (г.Волгоград, в серии с 2006 г., производственные возможности на 2008 г. - 12 комплексов в год), шасси - Минский Завод Колесных Тягачей (г.Минск, Белоруссия). "Искандер-Э" - экспортное исполнение комплекса с уменьшеной дальностью и обычными БЧ. Вероятно, что первоначальном проекте ракетной системы "Искандер" предполагалось использование нескольких типов баллистических ракет. Комплектование первой войсковой ракетной бригады завершено в 2010 г. ().
Согласно планам, озвученным в начале 2011 г., в ходе выполнения госпрограммы вооружений на 2011-2020 г.г. (принята 31.12.2010 г.) планируется поставить в вооруженные силы 10 ракетных бригад комплексов "Искандер-М". 01 августа 2011 г. заместитель министра обороны России Д.Булгаков заявил, что всего на вооружение ВС России планируется принять 120 комплексов "Искандер" (т.е. 12 СПУ на бригаду). В 2011 г. между Министерством обороны России и НПК "КБМ" заключен контракт на поставку 10 бригадных комплектов комплексов "Искандер-М" с баллистическими и крылатыми ракетами - каждый комплект включает в себя 12 пусковых установок, 12 транспортно-заряжающих машин, 11 командно-штабных машин, 14 машин жизнеобеспечения, один пункт подготовки информации, одну машину регламентно-технического обслуживания, набор учебных средств, набор переносных автоматизированных рабочих мест, комплект арсенального оборудования и войсковой запас ракет двух типов (). Поставка первого такого комплекта проведена в июне 2013 г. Поставка второго комплекта планируется на осень 2013 г. До 2018 г. такими темпами возможно выполнение программы 2011 г. При передаче первого комплекта 28.06.2013 г. было заявлено, что ракетные бригады не готовы обеспеченить хранение поступаемых комплексов - нет соответствующим образом оборудованых обогреваемых и кондиционируемых боксов. Хранение же техники на улице обеспечивает износ техники 50% за сезон. Там же и тогда же была обнародована информация о том, что система управления боевым применением и целеуказания комплексов "Искандер-М" не отработана и не принята на вооружение ().
10 февраля 2014 г. СМИ сообщают, что для ракетного комплекса "Искандер-М" создается ракета нового типа ().
Гипотетика 2009-2010 г.г. - по нашему мнению комплекс "Искандер" в процессе создания прошел три этапа:
1) НИР "Искандер" - первый вариант ракеты 9М723 и комплекса - исследовался в конфигурации ОТР сухопутных войск в рамках предварительных НИР основанных на идеях заложенных в проекты "Уран ", "Ока " и "Точка ", которые велись в середине 1980-х годов или даже ранее. Есть данные о том, что разработки некоторых узлов системы управления ракеты и комплекса в рамках проекта "Искандер" велись до 1986 г. в СКБ-626 (ныне - НПО автоматики им. академика Н.А.Семихатова, г.Миасс). Комплекс предположительно предназначался для замены в ВС СССР комплексов 9К72 SCUD-B по принципу - 1 СПУ "Искандер" с 2-мя ракетами вместо батареи комплексов 9К72, а с учетом высокой точности - вместо дивизиона 9К72. Возможно, предполагалось использование двухракетной неплавающей СПУ аналогичной по конструкции СПУ комплекса "Ока-У " на шасси БАЗ. В ракете и комплексе предполагалась реализация следующих технологических решений: осуществление топографической привязки в любой точке маршрута, получение целеуказания от внешних источников информации в режиме реального времени, перенацеливание ракеты после старта, использование корреляционных ГСН на конечном этапе траектории, минимальная радиолокационная заметность ракеты и комплекс мер для преодоления потенциальной ПРО, осуществление ввода данных в систему управления ракеты внутри СПУ до перевода ракеты в стартовое положение (впервые реализовано к 1972 г. на МБР "Темп-2С"), управление ракетой на всей траектории полета.
2) 9К715 "Искандер" / ОКР "Тендер" - второй вариант ракеты 9М723 и комплекса - создавался начиная с 1987 г. в качестве замены ОТР "Ока " и 9К72 SCUD-B . Испытания начаты в 1991 г. на полигоне Капустин Яр, уменьшен вес БЧ. Испытания велись с использованием полигонной ПУ, СПУ 9П81 и 9П78. На базе этого варианта ракеты создан и продвигается на рынок первоначальный вариант комплекса "Искандер-Э" испытания которого проводились ориентировочно в 1995-2001 г.г. (в рамках испытаний ракет 9М723). Согласно отрывочным данным и интервью главного конструктора О.И.Мамалыги (2004 г.) "Искандер-Э" несет 1 ракету на СПУ.
3) 9К720 "Искандер-М"
- третий вариант - модульный многофункциональный комплекс созданный с использованием результатов НИР "Волна". Огневые средства:
- базовая модель - "Искандер-М" с ракетой 9М723 ("
9М723 третий вариант") - заметно изменены характеристики ракеты - используется более современное смесевое топливо и система управления и ракеты и комплекса, построенная на новой элементной базе.
- экспортный вариант "Искандер-Э" с ракетой 9М723.
- развитие - "Искандер-К " с крылатой ракетой в ТПК. Используется СПУ 9П78-1 с навеской на одну стрелу СПУ 1 ТПК. испытания начаты в мае 2007 г.
Данная система предназначена только для ВС России. Испытания проведены в 2001-2005 г. Базирование - универсальная двухракетная СПУ 9П78-1.
P.S. исходя из концепции модульного многофункционального комплекса на стартовых агрегатах комплекса "Искандер-М" могут использоваться разные огневые средства - крылатые ракеты ("Искандер-К ") в том числе одновременно (одна стрела - баллистическая ракета, другая - крылатая), оперативно-тактические ракеты увеличенной дальности и т.п. Шасси на базе МЗКТ-7930 "Астролог" выполненное по этой концепции путем замены модулей может оперативно перестраиваться под СПУ других типов огневых средств.
Пусковая установка :
- опытная колесная СПУ Бр-1555-1 / полигонный макетный образец пусковой установки (1991 г.) - разработка прототипов самоходных установок велась ЦКБ "Титан". Прототип двухракетной СПУ Бр-1555-1 разработан ЦКБ "Титан" на базе шасси БАЗ-69501 к 1991 г. На площадке 4С ("4-ка старая") полигона РВСН Капустин Яр (4-й ГЦМП) летом 1991 г. с установки произведено несколько бросковых пусков (в т.ч. залповых двухракетных). В большинстве источников СПУ Бр-1555-1 фигурирует как "макетный полигонный образец" пусковой установки. Разработка СПУ на шасси БАЗ-69501 не была завершена. До 2011 г. нами считалось, что существовала отдельная полигонная макетная пусковая установка, но, как выяснилось, это не соответствует действительности.
Опытная двухракетная самоходная пусковая установка Бр-1555-1 комплекса "Искандер". Вероятно, на СПУ установлен вариант ракеты для бросковых пусков. Полигон Капустин Яр, 1991 г. (фото из архива пользователя "Случаный", опубликовано 30.06.2011 г.).
Прототип шасси СПУ 9П76 - шасси БАЗ-69501 (Васильев В. К 40-летию Брянского автомобильного завода. // Техника и вооружение. №2 / 1999 г.).
В ходе первого этапа испытаний на полигоне Капустин Яр с этой ПУ отрабатывался старт ракет комплекса и работа пусковых систем. Особенность старта ракеты "Искандер" в использовании подъемной стрелы пусковой установки и отстреливающихся бандажей крепления ракеты. После схода с замков стрелы нижнего кольца бандажа и расстыковки основного штепсильного разъема проходит команда на срабатывание пиропатронов, удерживающих бандажи (два пиропатрона на каждый бандаж). Бандажи отстреливаются, отверстия для крепёжных штырей в корпусе ракеты закрываются подпружиненными крышками - в целях уменьшения ЭПР ракеты.
На фотографии старта ракеты комплекса "Искандер" хорошо видно облачко, возникшее в результате отстрела верхней бугельной обоймы (Ракетно-артиллерийское вооружение. Каталог "Оружие России". М., Военный парад, 2004 г.).
Отстрел верхней бугельной обоймы при пуске ракеты 9М723К5, полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).
- СПУ 9П81 - в некоторых источниках растиражирован индекс "9П81", однако имеет ли он реальное отношение к комплексам "Искандер" / "Искандер-М" или является выдумкой (ошибкой) - установить так и не удалось.
- опытная колесная СПУ 9П76 на шасси БАЗ-6954 - СПУ спроектирована ЦКБ "Титан" (КБ завода "Баррикады"), первый опытный образец 9П76 изготовлен в 1992 г. Предположительно разработка нового типа СПУ на новом шасси БАЗ велась ранее параллельно разработке СПУ Бр-1555-1. Шасси СПУ разработано в рамках темы НИР "Фасет" КБ Брянского автозавода на базе шасси БАЗ-69501 в 1990-1992 г.г., руководитель КБ - В.Б.Вьюшкин, главный конструктор шасси - В.П.Трусов (с 1997 г. - Ю.А.Шпак). СПУ не плавающая, несет одну ракету, в передней части кузова с ракетой находится газотурбинный электрогенератор, обеспечивающий электропитание СПУ.
Первый пуск с новой СПУ произведен летом 1992 г. Далее, в 1992 г. испытания продолжены вторым пуском. В течение 1993 г. выполнено 5 пусков с СПУ 9П76 №1. В 1994-1997 г.г. с СПУ велись испытания прототипов ракеты 9М723 предположительно с кассетной БЧ. Всего произведено более 10 пусков. Для испытаний всего было изготовлено 2 одноракетных СПУ 9П76 (образцы №1 и №2) на шасси БАЗ-6954 и 2 транспортных машины 9Т246, вероятно, на таком же шасси. Испытания велись на площадке 4С 4-го ГЦМП Капустин Яр. Второй экземпляр СПУ 9П76 использовался для отработки РУК и использовался для пусков на полигоне Капустин Яр ограниченное количество раз.
ТТХ СПУ 9П76:
Двигатели - 2 х дизель КамАЗ-740 мощностью по 210 л.с., каждый двигатель работает на свой борт
Колесная формула - 8 х 8
Длина - 11.3 м
Ширина - 3.08 м
Высота - 3.05 м
Клиренс - 470 мм
Масса полная - 36000 кг
Масса снаряженная - 18500 кг
Грузоподемность - 17100 кг
Скорость по шоссе - 60 км/ч
Запас хода по топливу - 682 км
Расчет - 4 чел
Опытная самоходная пусковая установка 9П76 комплекса "Искандер", полигон Капустин Яр, 1992-1996 г.г. (фото из архива пользователя "Случаный", опубликовано 30.06.2011 г.).
Опытная СПУ 9П76 на шасси БАЗ-6954 на полигоне Капустин Яр (телепередача "Служу России!", телеканал "Звезда", 17.12.2006 г.)
Рисунок опытной СПУ 9П76 на шасси БАЗ-6954, ошибочно нарисована подъемная стрела от комплекса "Ока " (вероятно рисунок сделан на основании ТВ-материала телеканала "Звезда", http://www.military.cz).
Опытная самоходная пусковая установка 9П76 комплекса "Искандер" на шасси БАЗ-6954, открытый музей техники полигона Капустин Яр, лето 2016 г. (фото из архива пользователя "Случаный", опубликовано 21.10.2016 г.).
- колесная СПУ 9П78 - после изменения концепции комплекса "Искандер", начиная с 1993 г. ведутся работы по перепроектировнию СПУ на шасси МЗКТ-7930 под две пусковых стрелы с разными видами боевой нагрузки (ОТР, КР). В 1995 г. изготовлена новая СПУ 9П78. Пуски с неё начаты в том же 1995 г. Позже СПУ 9П78 переоборудована в СПУ 9П78-1 - модернизирован кузов. Вероятно, причиной модернизации стал отказ от размещения на комплексе каких-то видов боевой нагрузки.
- колесная СПУ 9П78-1
(видимо, не ранее 1994 г.) - шасси МЗКТ-79301 (две ракеты на СПУ с отдельными подъемными стрелами). По нашему мнению - это прототип или первая серия СПУ "Искандер" на шасси МЗКТ, видимые отличия от 9П78-1 незначительны. Возможно, СПУ 9П78 может запускать только баллистические ракеты 9М723. Установка спроектирована ЦКБ "Титан" (КБ завода "Баррикады"). Шасси МЗКТ-7930 "Астролог" разработано СКБ-1 Минского завода колесных тягачей в 1990 г. (опытный образец). Серийное производство шасси начато в 1998 г. Испытания шасси проводились на полигоне Капустин Яр, испытательных трассах НИИИАТ МО РФ и дорогах общего пользования. После 30-тысячного пробега тягач прошел испытания в климатической камере при температуре -50°С, затем в аэродинамической трубе, где проводилась оценка стойкости к ударной волне.
СПУ 9П78-1 вариант 1 с ракетой 9М723, в предстартовом положении левая из двух ракет, конец 1990-х - начало 2000-х годов (http://milparade.com , по данным РИА "Новости" фото сделано 07.11.2008 г., что не соответствует действительности).
- универсальная колесная СПУ 9П78-1 / 9П78-1Э (серийная модификация, появление - 2001-2005 г.г.) на шасси МЗКТ-7930 (видимо модель МЗКТ-79305) "Астролог" (две ракеты на СПУ с отдельными подъемными стрелами - баллистическая или крылатая или комбинация баллистической и крылатой). ТЗМ 9Т250 на шасси МЗКТ-79305 несет две ракеты и оборудована стреловым краном. Установка спроектирована ЦКБ "Титан" (КБ завода "Баррикады") и производится ПО "Баррикады" (г.Волгоград) на шасси Минского Завода Колесных Тягачей (г.Минск, Белоруссия). Серийное производство СПУ и ТЗМ начато в 2006 г., производственные возможности ПО "Баррикады" по данным на 2008 г. - 12 комплексов в год. По состоянию на 2014 г. - 2 бригадных комплекта в год.
Машины комплекса авиатранспортабельны самолетами класса Ан-124. В передней части кузова с ракетами находится газотурбинный электрогенератор, являющийся частью агрегата питания и кондиционирования (управляется с пульта водителя). Предположительно в кузове размещена лазерная прицельная оптическая система для выставки ГСП ракеты в плоскость пуска и ввода чисел полетного задания в БЦВМ перед пуском в горизонтальном положении. Возможно, СПУ 9П78-1 отличается от 9П78 тем, что может применять как ракеты старого так и ракеты новых типов (см.выше этапы развития комплекса), а так же, вероятно, СПУ 9П78-1 является универсальной и используется в составе комплексов "Искандер-М" и "Искандер-К ".
Двигатель - дизель ЯМЗ-846 мощностью 500 л.с., механическая коробка передач ЯМЗ-202.04 (9/2) со сцеплением ЯМЗ-151-10, МЗКТ-79306 - дизель Deutz BF8M105C мощностью 544 л.с. с 5-ступенчатой гидромеханической КПП Allison HD4560P.
Колесная формула - 8 х 8 (первые две оси поворотные)
Длина - ок.13070 мм
Ширина - 3070 мм
Высота - ок.3290 мм
Дорожный просвет - 400 мм
Шины - R25 с регулируемым давлением
Масса полная - 40000-43200 кг (до 45000 кг по шасси)
Масса снаряженная шасси - 21000 кг
Грузоподъемность:
МЗКТ-79301 - 22200 кг
МЗКТ-79305 - 25000 кг
- МЗКТ-79306 - 24000 кг
Допустимая осевая масса (МЗКТ-79306):
- передние оси - 21800 кг
- задние оси - 23200 кг
Скорость по шоссе - 70 км/ч
Скорость по грунтовой дороге - 40 км/ч
Скорость по пересеченной местности - 20 км/ч
Глубина преодолеваемого брода - 1.4 м
Запас хода по топливу - 1000 км
Расчет - 3 чел (2 чел ТЗМ)
Сектор пуска ракет - 180 град.
Шасси МЗКТ-79306 - близкий аналог МЗКТ-79305 (Техника не знающая преград. Минский завод колесных тягачей. Буклет, 2009 г.).
СПУ 9П78-1 вариант 2 комплекса 9К720 "Искандер-М", репетиция Парада Победы в Москве, 26.04.2011 г. Последние два фото - 03.05.2011 г. (фото - Виталий Кузьмин, http://vitalykuzmin.net).
СПУ оперативно-тактического комплекса "Искандер-М" / "Искандер-К" на 231 площадке 4-го ГЦМ полигона МО России, 2010 г. (4 межвидовой: XXI век начинается. 4 ГЦМП МО России, 2011 г..
СПУ 9П78-1 борт №811 вероятно 630-го ОРДН после пуска ракеты, полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).
Серийная войсковая СПУ 9П78-1 комплекса "Искандер-М". 26-я Неманская Краснознаменная ракетная бригада. 20.10.2011 г. (фото - Алексей Даничев, http://sputniknews.com).
СПУ 9П78-1 с крылатыми ракетами ракетного комплекса 9К720 "Искандер-М" первого серийного бригадного комплекта в день передачи техники 107-й РБР. Капустин Яр, 28.06.2013 г. (http://i-korotchenko.livejournal.com).
СПУ 9П78-1 вариант 2 и ТЗМ 9Т250 комплекса 9К720 "Искандер-М", репетиция Парада Победы в Москве, 03.05.2011 г. (фото - Андрей Крюченко, http://a-andreich.livejournal.com).
Новая СПУ БАЗ - в феврале 2007 г. на выездном заседании военно-промышленной комиссии на базе НПО "Алмаз" руководством ПО БАЗ заявлено, что на базе шасси "Вощина-1" и/или на базе разрабатываемого перспективного шасси "Вощина-2" будет создана СПУ для комплекса "Искандер". Другой информации нет.
Ракеты комплекса.
Баллистическая ракета 9М723
(крылатая ракета 9М728 описана в отдельной статье - " "
):
Конструкция
ракеты одноступенчатая с неотделяемой БЧ. Большое внимание уделено снижению ЭПР - отсутствуют выступающие части, отверстия и заметные стыки, кабельный гаргрот максимально минимизирован на первых вариантах ракет и выполнен в виде тонкого шлейфа на поверхности корпуса ракеты на более современных сериях, аэродинамические рули вместо решетчатых заменены на стреловидные. Используется специальное теплозащитное покрытие корпуса, которое, вероятно, может выполнять роль покрытия снижающего ЭПР.
Ракета 9М723-1 комплекса "Искандер-М". Кубинка, форум "Армия-2015", 17.06.2015 г. (фото - Сергей Карпухин, Reuters).
Ракета 9М723-1 комплекса "Искандер-М". Кубинка, форум "Армия-2016" (сентябрь 2016 г.).
Проекции ракет 9М723 комплекса 9К720 "Искандер-М" ( , 06.11.2016 г.).
По ранее принятой на комплексах ОТР схеме ракета комплекса (например, 9М723К5) включает в себя ракетную часть (например, 9М723) и боевую часть (например, 9Н722К5).
Согласно имеющейся на 2011 г. информации упоминаются ракетные части 9М723 и 9М723-1.
Макет ракеты "Искандер-Э" с ракетной частью 9М723 на выставке "Технологии в машиностроении - 2010", Москва, 30.06 - 04.07.2010 г. (http://maks.sukhoi.ru).
Кабельный гаргрот на старой модели ракет комплекса (слева, вероятно, 9М723) и на новой (справа,вероятно, 9М723-1). Кадры из фильмов "Ударная сила".
Фрагменты конструкции ракеты 9М723К5 (вероятно). Кадры из репортажа о получении комплексов 9К720 "Искандер-М" 26-й ракетной бригадой в Луге, 21.10.2011 г. (телеканал НТВ).
Учебная ракета 9М723 при перегрузке из ТЗМ 9Т250 комплекса 9К720 "Искандер-М" на СПУ 9П87-1. Публикация не позже 2015 г. (фото - Дмитрий Рогулин, ).
Предположительно в ходе группового пусков комплексов 9К720 "Искандер-М" во время учений "Центр-2011" использованы ракеты с ракетной частью 9М723-1, полигон Капустин Яр, 22.09.2011 г. (http://www.mil.ru).
Баллистическая ракета 9М723 ракетного комплекса 9К720 "Искандер-М" в транспортном контейнере. Фото сделано на церемонии передачи первого серийного бригадного комплекта техники 107-й РБР. Капустин Яр, 28.06.2013 г. (http://i-korotchenko.livejournal.com).
Тот же момент - кадр ТВ-канала "Звезда" (http://www.mil.ru).
Контейнеры 9Я293-Э с ракетами для комплексов "Искандер-Э" вооруженных сил Армении (22.09.2016 г., кадры репортажа армянского телевидения).
Система управления и наведение - система управления ракеты автономная инерциальная (разработана ЦНИИАГ, г.Москва), ракета управляется системой управления на протяжении всего полета. Система управления построена на базе гиростабилизированной платформы (ГСП) и цифровой ЭВМ (аналог ДАВУ ОТР "Точка "). При использовании ракет с ГСН, БЦВМ инерциальной системы управления ракеты корректирует траекторию по данным ГСН. Управление осуществляется с помощью аэродинамических и газоструйных рулей и, вероятно, на ракетной части 9М723-1 газодинамически с помощью маневровых многоразовых РДТТ или с использованием газогенератора. Боевая часть неотделяемая.
Глубокая модернизация и экспериментальная отработка ранее разработанного командного гироскопического прибора (комплекса гироскопических приборов) для ракет "Искандер" / "Искандер-М" была осуществлена НПО Электромеханики (г.Миасс). Государственные испытания успешно завершены в 2004 г. Серийное производство гироскопических приборов ведется там же (см. - Годовой отчет ОАО "НПО электромеханики..." , ).
Автоколлиматор (слева) и автоматический гирокомпас первых СПУ комплекса "Искандер" разработки КБ "Арсенал" (г.Киев), кадры украинского телевидения.
Система топопривязки стартового агрегата комплекса может взаимодействовать с системами космической навигации типа NAVSTAR и ГЛОНАСС. Ввод прицельных данных в ракеты (выставка ГСП в плоскость пуска и ввод чисел полетного задания в БЦВМ) происходит автоматически при нахождении ракет в горизонтальном положении внутри СПУ, вероятно, с использованием усовершенствованой оптической системы выставления ГСП ракеты с использованием лазерного оптического устройства (т.к. на СПУ отсутствуют типичные для световых систем световоды - см. "Точка" и "Ока"). Ввод данных о цели занимает мало времени и до старта данные о цели могут быть скорректированы по информации от внешнего источника. С интервалом в 1 минуту комплекс может нанести удар двумя ракетами по двум разным целям. Траектория полета - настильная ("квазибаллистическая"), возможно, у некоторых вариантов ракет с возможностью маневрирования.
Опоры автоматического гирокомпаса (АГК) в центральной части СПУ 9П78-1 ().
Вероятно датчики ветра на СПУ 9П78-1 борт №811 видимо 630-го ОРДН. Полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).
Аппаратура системы ГЛОНАСС на СПУ типа 9П78-1 представлена возимым приемоиндикатором 14Ц821 "Грот-В" ("возимый"). Антенна приемоиндикатора размещается на крыше кабины СПУ. Изделие разработано и серийно выпускается НИИ КП с 2001 г.
Вероятно, бортовая ЦВМ (ДАВУ) ракет комплекса "Искандер" (http://youtube.com)
Командно-гироскопический прибор (гиростабилизированная платформа), блок автоматики и БЦВМ (ДАВУ) на ракетах типа 9М723 комплекса "Искандер". Фото из района грузино-осетинского конфликта (август 2008 г.) и кадр из фильмов серии "Ударная сила" (http://youtube.com)
Иллюминатор оптической системы прицеливания гироскопических устройств ракеты 9М723 (http://militaryphotos.net).
Вероятно, оптическая система прицеливания гироскопических устройств ракеты на СПУ 9П78 (кадр из рекламного фильма ЦКБ "Титан", http://youtube.com)
Для сравнения аналогичные по назначению системы на СПУ комплексов "Ока" (слева) и "Точка-У" (справа).
Внутреннее устройство снаряженной крылатой ракетой Р-500 СПУ 9П78-1 комплекса "Искандер-М", Капустин Яр, 30.10.2015 г. (кадры видео Министерства обороны России, http://mil.ru).
Предположительно штатный теодолит технического обслуживания системы прицеливания СПУ на полигонной позиции. Производится визирование на базовый отражатель автоматического гирокомпаса и далее через второй переносной теодолит в несколько приемов производится привязка к реперной точке и проверяется азимут базового направлени пуска. На снимке СПУ комплекса 9К720 "Искандер-М" в ходе пусков по испытанию нового типа боевого оснащения, полигон Капустин Яр, 11.10.2011 г. (телеканал "Звезда").
Кроме ракет с инерциальной системой управления могут применяться так же ракеты с ГСН двух типов, которые задействуются на конечном этапе полета (по нашей оценке на вооружении по состоянию на 2009 г. нет, вероятно, проходят испытания, начиная с 2004 г. или позже). ГСН на конечном участке траектории корректирует работу инерциальной системы управления ракеты (оценочно, не может использоваться на "Искандер-Э"):
- радиолокационная корреляционная ГСН - разработана ЦНИИАГ (г.Москва) в конце 1980-х годов по теме "Волга ", ракета наводится по сличению цифровой карты местности в районе цели и данных РЛ ГСН;
- оптическая корреляционная ГСН
9Э436 - разработана ЦНИИАГ (г.Москва), ракета наводится по эталонному изображению цели, аналогично ГСН ракеты 8К14-1Ф . ГСН впервые представлена на выставке Eurosatory-2004.
Масса ГСН - 20 кг
Время ввода полетного задания - не более 5 мин
КВО - до 20 м
Оптическая ГСН 9Э436 для ОТР «Искандер» на стенде ЦНИИАГ на выставке МВСВ-2004
- радиолокационная активная ГСН 9Б918 - разработана и производится НПП "Радар ММС" по состоянию на 2009 г. В 2009 г. планируется серийное производство 22 блоков обработки первичной информации для ГСН 9Б918 ракет 9М723-1Ф в 2010-2011 г.г.
Вариант 1 (возможно 9Н722К1 или другая) - кассетная БЧ - НИОКР - КБ Воткинского машиностроительного завода. Масса 480 кг, 54 боевых элемента, высота раскрытия БЧ - 900-1400 м, высота срабатывания боевых элементов - 6-10 м, применение этого типа БЧ с оптической или РЛ корреляционной ГСН оценивается нами как маловероятное.
Типы боевых элементов:
1. осколочные неконтактные
2. кумулятивные осколочные
3. самоприцеливающиеся
4. объемно-детонирующие
Вариант 2 (возможно 9Н722К1 или другая) - кассетная БЧ с 45 боевыми элементами 9Н730 разработки и производства ГосНИИМаш (г.Дзержинск) с центральный разрывным зарядом (ЦРЗ) 9Н731. По состоянию на 2008 г. находится в серийном производстве в опытном цеху 4510 ГосНИИМаш (производство в год 16 комплектов снаряжения). В 2009 г. трудоемкость изготовления боевого элемента 9Н730 составила 16.23 нормочаса, ЦРЗ - 30 нормочасов. Неконтактные взрыватели 9Э156 "Зонт" для боевых элементов кассетной БЧ разработаны НИИ электронных приборов (г.Новосибирск, ).
- Ракета 9М723-1Ф / 9М723-1ФЭ - ракета с радиолокационной ГСН 9Б918 разработки и производства НПП "Радар ММС". Разработана по состоянию на 2009 г.
- Комплекс 9К720Э "Искандер-Э", ракета 9М720Э / 9М723Э - экспортная модификация комплекса с СПУ 9П78-1Э,
- Комплекс "Искандер-МКР" - в ходе выставки МВМС-2005 было заявлено, что на базе ОТР "Искандер" будет создана ракета морского базирования.
- Ракета 9М723, вариант 2016 г.
- в сентябре-октябре 2016 г. на полигоне Капутсин Яр проводились пуски ракеты, съемки которой выбли выложены в сеть Youtube в октябре 2016 г. Ракета по внешнему виду отличается от известных ранее вариантов ракеты 9М723.
Ракета типа 9М723 вариант 2016 г. (кадры видеозаписи из сети Youtube).
SS-26 «Искандер» является ракетным оперативно-тактическим комплексом, предназначенным для ликвидации целей площадного и малоразмерного типа, которые могут находиться глубоко в оперативном расположении войск неприятеля. Оперативно-тактическому ракетному комплексу «Искандер» было суждено создаваться в обстановке, в которой действовал Договор о ракетах малой и средней дальности 1987 года. Кроме того, действовал отказ от применения ядерного оружия в войне противостоящих сторон.
Именно для этого «Искандеры» и создавали, причем учитывая новые предъявляемые к ним требования:
- Применение боевой части только при наличии штатного снаряжения;
- Отказ от нанесения ядерных ударов;
- Ведение ракет по всем их траекториям полетов;
- Высокую точность ведения огня;
- Вероятность смены боевых частей с учетом типов ликвидируемых целей;
- Высокий уровень автоматизации всех процессов.
Численность «Искандеров»
«Искандер» — тактический ракетный комплекс — появился на вооружении с 2010 года. В то время военным по гособоронзаказу поставили шесть комплексов. В госпрограмме по вооружениям предусмотрели закупку 120 «Искандеров» до 2020 года. С 2015 года в российской армии сформировали бригады, в которых на вооружении имеется ракетный комплекс «Искандер-М».
Немного информации из истории «Искандеров»
«Искандеры» разрабатывались одновременнопри помощи нескольких КБ и институтов. Тем не менее, головным предприятием суждено было стать коломенскому «КБ Машиностроения». Оно известно многими легендарными средствами, например, «Точкой-У», ЗРК «Иглой» и «Ареной», а также многими советскими и российскими минометами.
Разработка «Искандера» началась еще С.П.Непобедимым, легендарным генеральным конструктором. За основу он взял весьма удачную на тот период РК «Оку». Известно, что именно «Ока» была первой в истории, которая смогла проходить сквозь ПРО с коэффициентом почти один, что обеспечивало высокую вероятность поражения цели. Однако их по договору 1987 года между СССР и США уничтожили. Новыми разработками поручили заниматься Валерию Кашину, нынешнему генеральному конструктору и руководителю КБ «Машиностроения».
КБМ поставили задачу: новым комплексом должны уничтожаться любые цели, неподвижные или подвижные. И это при главном требовании — высочайшая степень прохождения ПРО с поражением цели, но без ядерных зарядов.
Прохождение ПРО было основано на:
- Максимальном снижении поверхности рассеивания ракет. Их контуры стали предельно обтекаемыми и гладкими;
- Внешние поверхности обработали радиоволнопглощающим спецпокрытием;
- Умение быстрого и активного маневрирования, вследствие чего траектория «Искандеров» непредсказуема и перехват ракет невозможен.
Никакие иные построенные оперативно-тактические и тактические ракеты на планете не имеют подобных свойств. В процессе разработок конструкторами выполнялись абсолютно уникальные работы. Это привело к пересмотру многих концепций, заложенных в предварительных набросках проекта.
После февральского Указа российского президента от 1993 года, связанного с опытно-конструкторскими работами по «комплексу Искандер М», подготовили тактико-техническое задание. В нем указывалось о новых подходах к строительству комплексов, а также оптимизирование всех решений.
По этой причине «Искандеру М» пришлось стать совершенно новым комплексом, а не модернизированным старым. Комплекс стал средоточием многочисленных передовых отечественных и мировых научных достижений. Климатическим, летным и стендовым испытаниям пришлось затянуться на многие годы. В основном все проводилось в Капустином Яре, но некоторые были и в других регионах государства.
Середина осени 2011 года ознаменовалась завершением первого этапа тестов, проведенных с ракетным комплексом «Искандер-М», которые закончились получением нового боевого оснащения. Ракеты 9М723 обладали отличными характеристиками, а также новой, корреляционной системой наведения.
Вероятные цели
«Искандеры» могут наносить удары по:
- Ракетным комплексам, реактивным системам залпового огня, дальнобойной артиллерии;
- Средствам ПРО и ПВО;
- Самолетам и вертолетам на аэродромах;
- Командным пунктам и узлам связи;
- Особо-важным объектам в гражданской инфраструктуре.
Характерные черты «Искандеров»
Характерными чертами «Искандеров» являются:
- Наличие высокоточного эффективного поражения самых разнообразных целей;
- Скрытность в несении боевого дежурства, в подготовке к пуску и в нанесении ударов;
- Автоматизация расчетов и вводов полетных заданий ракетам на пусковых установках;
- Высокий потенциал в выполнении боевых задач в обстановке активных противодействий противником;
- Высокий уровень эксплуатационной надежности ракет, безотказный пуск и полет;
- Высокий уровень тактической маневренности;
- Высокий уровень стратегической мобильности;
- Высокий уровень автоматизации процессов в боевом управлении ракетных подразделений;
- Быстрая обработка и своевременность доведения разведывательных данных к необходимым звеньям в управлении;
- Продолжительность сроков службы и удобная эксплуатация.
Боевые характеристики
Боевыми характеристиками «Искандеров» называют:
- Круговую вероятность отклонений: 1-30 м;
- Стартовую массу ракет — 3 800 кг;
- Длину — 7,2 м;
- Диаметр — 920 мм;
- Массу боевых частей — 480 кг;
- Скорость ракет после начального участка траектории 2100 м/c;
- Минимальную дальность поражения целей — 50 км;
- Максимальную дальность поражения целей:
- 500 км — Искандером-К;
- 280 км — Искандером-Э.
- Время к пуску первой ракетой 4-16 мин;
- Интервал между запусками: 1 мин;
- Срок эксплуатации: десять лет, в т. ч. три года в поле.
Элементы, входящие в состав «Искандеров»
Основными элементами, входящими в состав «Искандеров», являются:
- Ракеты;
- Самоходные пусковые установки;
- Транспортно-заряжающие машины;
- Машины регламентного техобслуживания;
- Командно-штабные машины;
- Пункты по подготовке данных;
- Комплекты арсенального оснащения;
- Учебные и тренировочные средства.
Самоходные пусковые установки - предназначены для сберегания, транспортирования, подготовительных работ и пусков по целям двух ракет (в экспортно исполненной версии одной ракеты). Самоходные пусковые установки могут исполняться на основе специальных колесных шасси, которые производятся на Минском заводе колесных тягачей. Тягачи имеют полную массу 42 т, полезную нагрузку 19 т, скорость перемещения по автодорогам 70 км/ч грунтовым дорогам 40 км/ч, топливный запас движения до 1000 км. В составе боевого расчета трое военнослужащих.
Транспортно-заряжающие машины предназначены для транспортирования дополнительно пары ракет. Транспортно-заряжающие машины исполнены на основе шасси МЗКТ-7930, оснащены погрузочными кранами. Обладают полной боевой массой 40 т и расчетом в составе двух военнослужащих.
Командно-штабные машины - предназначены для управления всеми процессами в комплексах «Искандеры». Они исполнены на основе колесного шасси КамАЗ-43101. В составе боевого расчета находятся четверо военнослужащих.
Характерные особенности, которыми обладают КШМ:
- Максимальной дальностью радиосвязи на месте 350 км, на марше 50 км;
- Расчетным временем заданий для ракет до 10 с;
- Временем передачи команд до 15 с;
- Численностью каналов радиосвязи — 16;
- Временем разворачивания (сворачивания) до получаса;
- Временем беспрерывной работы до двух суток.
Машины регламентного и техобслуживания предназначены для контроля над приборами, ракетами, бортовой аппаратурой и для проведения текущих ремонтных работ. Находятся на КамАЗовской колесной базе. Обладают массой до 14 тонн, временем разворачивания не более 20 минут, временем автоматизированных циклов регламентных проверок бортовой аппаратуры ракет - 18 мин., боевым расчетом из двух военнослужащих.
Пункты по подготовке данных предназначены для определения координат целей и подготовки данных для ракет, чтобы передать их на СПУ. Пункты по подготовке данных интегрированы с разведсредствами и могут получать задачи из любых источников, в том числе со спутников, самолетов или беспилотников. В боевом расчете двое военнослужащих.
Машины по жизнеобеспечению предназначены для отдыха и приема пищи боевыми расчетами. Находятся на колесной базе КамАЗов-43118. Машины обладают: отсеками для отдыха и отсеками по бытовому обеспечению.
Ракеты «Искандеров» представлены твердотопливными, одноступенчатыми, с неотделяемыми в полете головными частями, управляемыми и маневрируемыми ракетами по всей протяженности труднопрогнозируемых траекторий полета. Особенно бойко ракеты маневрируют на стартовых и конечных участках полета, на которых они подходят к целям с высокими перегрузками.
Это обусловливается необходимостью полетов противоракет для перехвата ракет «Искандеров» с перегрузками в два-три раза большими, что на сегодняшний день считается почти невозможным.
Большую часть траекторий полетов ракет «Искандера», выполнили по стелс-технологиям с малыми отражающими поверхностями. Эффекты «невидимок» обеспечиваются совокупными конструктивными особенностями ракет и обработок их поверхностей при помощи специальных покрытий.
Вывод ракет на цели применяется с помощью инерциальной системыуправления. Они в дальнейшем захватываются автономными корреляционно-экстремальными оптическими головками самонаведения. Действует система самонаведения ракет по принципу формирования оптическими приборами изображений в районе целей, которые бортовой ЭВМ сравниваются с введенными в нее данными.
Оптические головкисамонаведения отличаются повышенным уровнем чувствительности и устойчивости к имеющимся средствам РЭБ. Благодаря этому можно запускать ракеты в безлунную ночь без дополнительных природных подсветок и ликвидировать подвижные цели в радиусе двух метров. На сегодняшний день такие задачи, кроме «Искандеров», не могут разрешить никакие другие аналогичные ракетные системы на планете.
Интересно то, что используемые в ракетах оптические системы самонаведения не нуждаются в корректировке сигналов, которые создаются космическими радионавигационными системами. Комплекс использования инерциальных систем управления со спутниковой навигацией и оптическими ГСН позволил создавать ракеты, поражающие заданные цели практически при любой возможной обстановке. Установленные на ракетах «Искандеров» самонаводящиеся головки могут быть установлены и на иных ракетах. Это могут быть разные баллистические и крылатые ракеты.
Разновидности боевых частей «Искандеров»
Основными разновидностями боевых частей «Искандеров» являются:
- Кассетные, имеющие осколочные боевые элементы неконтактных подрывов. Они могут срабатывать на высоте приблизительно десять метров над землей;
- Кассетные, имеющие кумулятивные осколочные боевые элементы;
- Кассетные, имеющие самоприцеливающиеся боевые элементы;
- Кассетные, имеющие объемно-детонирующее действие;
- Осколочно-фугасные;
- Фугасно-зажигательные;
- Проникающие.
В кассетных боевых частях размещается пятьдесят четыре боевых элементов.
Все «Искандеры» интегрированы с самыми разнообразными системами по разведке и управлению. Они способны принимать сведения о назначенных для поражения целей со спутников, самолетов-разведчиков или беспилотных летательных аппаратов на пунктах по подготовке данных. На них рассчитываются полетные задания для ракет и осуществляются подготовительные работы эталонных сведений информации к ракетам.
Через радиоканалы эти сведения транслируются и принимаются командно-штабными машинами командирами дивизионов и батарей, а далее и пусковыми установками. Командование пуском ракет производится с командно-штабных машин. Кроме того, командовать могут и старшие артиллерийские начальники, используя пункты управлений.
Размещенные ракеты (две) на каждой самоходной пусковой установке и транспортно-заряжающей машине существенно повышают огневое могущество в ракетных дивизионах. Кроме того, появляются одноминутные интервалы между ракетными пусками по самым разнообразным целям, при этом обеспечивается высокая огневая продуктивность. Учитывая высокую эффективность, а также совокупность боевого потенциала, оперативно-тактическому ракетному комплексу «Искандеру» суждено стать эквивалентом ядерных боеприпасов и надежным неядерным «щитом Родины».
