Жидкостные ракетные двигатели дали возможность выйти человеку в космос - на околоземные орбиты. Но скорость истечения реактивной струи в ЖРД не превышает 4,5 км/с, а для полетов на другие планеты нужны десятки километров в секунду. Возможным выходом является использование энергии ядерных реакций.

Практическое создание ядерных ракетных двигателей (ЯРД) вели только СССР и США. В 1955 году в США началась реализация программы «Rover» по разработке ядерного ракетного двигателя для космических кораблей. Через три года, в 1958 году, проектом стало заниматься НАСА, которое поставило конкретную задачу для кораблей с ЯРД - полет на Луну и Марс. С этого времени программа стала называться NERVA, что расшифровывается как - «ядерный двигатель для установки на ракеты».

К середине 70-х годов в рамках этой программы предполагалось спроектировать ЯРД с тягой около 30 тонн (для сравнения у ЖРД этого времени характерная тяга была примерно 700 тонн), но со скоростью истечения газов - 8,1 км/с. Однако, в 1973 году программа была закрыта из-за смещения интересов США в сторону космических челноков.

В СССР проектирование первых ЯРД велось во второй половине 50-х годов. При этом советские конструкторы, вместо создания полномасштабной модели, стали делать отдельные части ЯРД. А потом эти наработки испытывались во взаимодействии со специально разработанным импульсным графитовым реактором (ИГР).

В 70-80-е годы прошлого века в КБ «Салют», КБ «Химавтоматики» и НПО «Луч» были созданы проекты космических ЯРД РД-0411 и РД-0410 с тягой 40 и 3,6 т соответственно. В течение процесса проектирования были изготовлены реактор, «холодный» двигатель и стендовый прототип для проведения испытаний.

В июле 1961 года советский академик Андрей Сахаров сообщил о проекте ядерного взрыволета на совещании ведущих атомщиков в Кремле. Взрыволет имел обычные жидкостные ракетные двигатели для взлета, в космосе же предполагалось взрывать небольшие ядерные заряды. Возникающие при взрыве продукты деления передавали свой импульс кораблю, заставляя его лететь. Однако 5 августа 1963 года в Москве был подписан договор о запрещении испытаний ядерного оружия в атмосфере, космическом пространстве и под водой. Это послужило причиной закрытия программы ядерных взрыволетов.

Возможно, что разработки ЯРД опережали свое время. Однако они не были слишком преждевременными. Ведь подготовка пилотируемого полета к другим планетам длится несколько десятилетий, и двигательные установки для него должны готовиться заранее.

Конструкция ядерного ракетного двигателя

Ядерный ракетный двигатель (ЯРД) - реактивный двигатель, в котором энергия, возникающая при ядерной реакции распада или синтеза, нагревает рабочее тело (чаще всего, водород или аммиак).

Существует три типа ЯРД по виду топлива для реактора:

• твердофазный;
• жидкофазный;
• газофазный.

Наиболее законченным является твердофазный вариант двигателя. На рисунке изображена схема простейшего ЯРД с реактором на твердом ядерном горючем. Рабочее тело располагается во внешнем баке. С помощью насоса оно подается в камеру двигателя. В камере рабочее тело распыляется с помощью форсунок и вступает в контакт с тепловыделяющим ядерным топливом. Нагреваясь, оно расширяется и с огромной скоростью вылетает из камеры через сопло.

Жидкофазный — ядерное топливо в активной зоне реактора такого двигателя находится в жидком виде. Тяговые параметры таких двигателей выше, чем у твердофазных, за счет более высокой температуры реакторе.

В газофазных ЯРД топливо (например, уран) и рабочее тело находится в газообразном состоянии (в виде плазмы) и удерживается в рабочей зоне электромагнитным полем. Нагретая до десятков тысяч градусов урановая плазма передает тепло рабочему телу (например, водороду), которое, в свою очередь, будучи нагретым до высоких температур и образует реактивную струю.

По типу ядерной реакции различают радиоизотопный ракетный двигатель, термоядерный ракетный двигатель и собственно ядерный двигатель (используется энергия деления ядер).

Интересным вариантом также является импульсный ЯРД - в качестве источника энергии (горючего) предлагается использовать ядерный заряд. Такие установки могут быть внутреннего и внешнего типов.

Основными преимуществами ЯРД являются:

• высокий удельный импульс;
• значительный энергозапас;
• компактность двигательной установки;
• возможность получения очень большой тяги - десятки, сотни и тысячи тонн в вакууме.

Основным недостатком является высокая радиоционная опасность двигательной установки:

• потоки проникающей радиации (гамма-излучение, нейтроны) при ядерных реакциях;
• вынос высокорадиоактивных соединений урана и его сплавов;
• истечение радиоактивных газов с рабочим телом.

Поэтому запуск ядерного двигателя неприемлем для стартов с поверхности Земли из-за риска радиоактивного загрязнения.

Первая стадия - отрицание

Немецкий эксперт в области ракетной техники Роберт Шмукер посчитал заявления В. Путина совершенно неправдоподобными. «Не могу представить, что россияне могут создать маленький летающий реактор», - рассказал эксперт в интервью «Дойче Велле».

Могут, герр Шмукер. Только представьте.

Первый отечественный спутник с ядерной энергоустановкой (“Космос-367”) был запущен с Байконура в далеком 1970 году. 37 тепловыделяющих сборок малогабаритного реактора БЭС-5 “Бук”, содержащих 30 кг урана, при температуре в первом контуре 700°С и тепловыделении 100 кВт обеспечивали электрическую мощность установки 3 кВт. Масса реактора - менее одной тонны, расчетное время работы 120-130 суток.

Эксперты выразят сомнение: слишком мала мощность у этой ядерной “батарейки”... Но! Вы посмотрите на дату: это было полвека назад.

Низкий КПД - следствие термоэмиссионного преобразования. При других формах передачи энергии показатели значительно выше, например у АЭС значение КПД находится в пределах 32-38%. В этом смысле особый интерес представляет тепловая мощность “космического” реактора. 100 кВт - серьезная заявка на победу.

Стоит отметить, БЭС-5 “Бук” не относится к семейству РИТЭГов. Радиоизотопные термоэлектрогенераторы преобразуют энергию естественного распада атомов радиоактивных элементов и обладают ничтожной мощностью. В то же время “Бук” - настоящий реактор с управляемой цепной реакцией.

Следующее поколение советских малогабаритных реакторов, появившихся в конце 1980-х гг., отличалось еще меньшими габаритами и большим энерговыделением. Таким был уникальный “Топаз”: по сравнению с “Буком” количество урана в реакторе сократилось втрое (до 11,5 кг). Тепловая мощность возросла на 50% и составила 150 кВт, время непрерывной работы достигло 11 месяцев (реактор данного типа был установлен на борту разведывательного спутника “Космос-1867”).

Ядерные космические реакторы - внеземная форма смерти. При потере управления “падающая звезда” не исполняла желаний, но могла отпустить “счастливчикам” их грехи.

В 1992 году два оставшихся экземпляра малогабритных реакторов серии “Топаз” были проданы в США за 13 млн. долл.

Главный вопрос: достаточно ли мощности у подобных установок для их использования в качестве ракетных двигателей? Путем пропуска рабочего тела (воздух) через горячую активную зону реактора и получения на выходе тяги по закону сохранения импульса.

Ответ: нет. “Бук” и “Топаз” - ядерные электростанции компактных размеров. Для создания ЯРД необходимы другие средства. Но общий тренд виден невооруженным глазом. Компактные ЯЭУ давно созданы и существуют на практике.

Какую мощность должна иметь ЯЭУ для применения в качестве маршевого двигателя крылатой ракеты, аналогичной по размерам Х-101?

Не можешь найти работу? Умножь время на мощность!
(Сборник универсальных советов.)

Найти мощность также не составит большого труда. N=F×V.

По официальным данным, крылатые ракеты Ха-101, как и КР семейства “Калибр”, оснащаются короткоресурсным ТРДД-50, развивающим тягу 450 кгс (≈ 4400 Н). Маршевая скорость крылатой ракеты - 0,8М, или 270 м/с. Идеальный расчетный КПД турбореактивного двухконтурного двигателя - 30%.

В этом случае потребная мощность двигателя крылатой ракеты всего в 25 раз превышает тепловую мощность реактора серии “Топаз”.

Несмотря на сомнения немецкого эксперта, создание ядерного турбореактивного (либо прямоточного) ракетного двигателя - реалистичная задача, отвечающая требованиям современности.

Ракета из ада

«Все это сюрприз - крылатая ракета с ядерными двигателями, - отметил Дуглас Барри, старший научный сотрудник Международного Института стратегических исследований в Лондоне. - Эта идея не нова, об этом говорили в 60-х, но она столкнулась с большим количеством препятствий».

Об этом не только говорили. На испытаниях в 1964 году ядерный прямоточный двигатель “Тори-IIС” развил тягу 16 тонн при тепловой мощности реактора 513 МВт. Имитируя сверхзвуковой полет, установка израсходовала за пять минут 450 тонн сжатого воздуха. Реактор проектировался очень “горячим” - рабочая температура в активной зоне достигала 1600°С. Конструкция имела очень узкие допуски: на ряде участков допустимая температура была всего на 150-200°С ниже температуры, при которых плавились и разрушались элементы ракеты.

Хватало ли этих показателей для применения ЯПВРД в качестве двигателя на практике? Ответ очевиден.

Ядерный ПВРД развил большую (!) тягу, чем турбопрямоточный двигатель “трехмахового” разведчика SR-71 “Блэк бёрд”.

"Полигон-401", испытания ядерного ПВРД

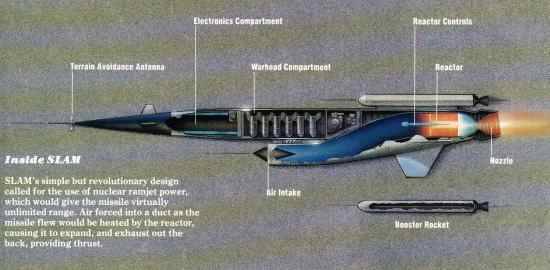

Экспериментальные установки “Тори-IIA” и “-IIC” - прототипы ядерного двигателя крылатой ракеты SLAM.

Дьявольское изобретение, способное, по расчетам, пронзить 160 000 км пространства на минимальной высоте со скоростью 3М. Буквально “выкашивая” всех, кто встречался на её скорбном пути, ударной волной и громовым раскатом в 162 дБ (смертельное значение для человека).

Реактор боевого ЛА не имел никакой биологической защиты. Разорванные после пролета SLAM барабанные перепонки показались бы незначительным обстоятельством на фоне радиоактивных выбросов из сопла ракеты. Летающее чудовище оставляло за собой шлейф шириной более километра с дозой излучения 200-300 рад. По расчетам, за один час полета SLAM заражала смертельной радиацией 1800 квадратных миль.

Согласно расчетам, длина летательного аппарата могла достигать 26 метров. Стартовая масса - 27 тонн. Боевая нагрузка - термоядерные заряды, которые требовалось последовательно сбросить на несколько советских городов, вдоль маршрута полета ракеты. После завершения основной задачи SLAM должна была еще несколько суток кружить над территорией СССР, заражая все вокруг радиоактивными выбросами.

Пожалуй, самое смертоносное из всех, которые пытался создать человек. К счастью, до реальных запусков дело не дошло.

Проект с кодовым названием “Плутон” был свернут 1 июля 1964 года. При этом, по словам одного из разработчиков SLAM, Дж. Крейвена, никто из военного и политического руководства США не сожалел о принятом решении.

Причиной отказа от “низколетящей ядерной ракеты” стало развитие межконтинентальных баллистических ракет. Способных нанести необходимый ущерб за меньшее время при несопоставимых рисках для самих военных. Как справедливо заметили авторы публикации в журнале Air&Space: МБР, по крайней мере, не убивали всех, кто находился рядом с пусковой установкой.

До сих пор неизвестно, кто, где и как планировал проводить испытания исчадия ада. И кто бы отвечал, если бы SLAM сбилась с курса и пролетела над Лос-Анджелесом. Одно из безумных предложений предлагало привязать ракету за трос и гонять по кругу над безлюдными районами шт. Невада. Однако сразу возникал другой вопрос: что делать с ракетой, когда в реакторе выгорят последние остатки топлива? К месту, где “приземлится” SLAM, будет нельзя приближаться в течение столетий.

Жизнь или смерть. Окончательный выбор

В отличие от мистического “Плутона” родом из 1950-х гг., проект современной ядерной ракеты, озвученный В. Путиным, предлагает создание эффективного средства для прорыва американской ПРО. Средство гарантированного взаимного уничтожения - важнейший критерий ядерного сдерживания.

Превращение классической “ядерной триады” в дьявольскую “пентаграмму” - с включением в неё средств доставки нового поколения (ядерные крылатые ракеты неограниченной дальности и стратегические ядерные торпеды “статус-6”) вкупе с модернизацией боевых блоков МБР (маневрирующий “Авангард”) есть разумный ответ на появление новых угроз. Политика Вашингтона в отношении ПРО не оставляет Москве другого выбора.

“Вы развиваете свои антиракетные системы. Дальность антиракет возрастает, точность увеличивается, это оружие совершенствуется. Поэтому нам нужно адекватно отвечать на это, чтобы мы могли преодолевать систему не только сегодня, но и завтра, когда у вас появится новое оружие.”

В. Путин в интервью NBC.

Рассекреченные подробности экспериментов по программе SLAM/Плутон, убедительно доказывают, что создание ядерной крылатой ракеты было возможно (технически осуществимо) еще шесть десятилетий назад. Современные технологии позволяет вывести идею на новый технический уровень.

Меч ржавеет от обещаний

Несмотря на массу очевидных фактов, объясняющих причины появления “супероружия президента” и развеивающих любые сомнения насчет “невозможности” создания подобных систем, в России, как и за рубежом, остается множество скептиков. “Все перечисленное оружие - лишь средство информационной войны”. И следом - самые разные предложения.

Наверное, не стоит принимать всерьез карикатурных “экспертов”, таких, как И. Моисеев. Руководитель института космической политики (?), заявивший интернет-изданию The Insider: “Нельзя на крылатую ракету ставить ядерный двигатель. Да и нет таких двигателей”.

Попытки “разоблачения” заявлений президента делаются и на более серьезном аналитическом уровне. Подобные “расследования” немедленно обретают популярность среди либерально настроенной общественности. Скептики приводят следующие аргументы.

Все озвученные комплексы относятся к стратегическим сверхсекретным вооружениям, проверить или опровергнуть существование которых не представляется возможным. (В самом послании Федеральному собранию демонстрировалась компьютерная графика и кадры пусков, неотличимые от испытаний других типов крылатых ракет.) В то же время никто не говорит, к примеру, о создании тяжелого ударного беспилотника или боевого корабля класса “эсминец”. Оружие, которое в скором времени пришлось бы наглядно продемонстрировать всему миру.

По мнению некоторых “разоблачителей”, сугубо стратегический, “секретный” контекст сообщений может указывать на их неправдоподобный характер. Что ж, если это главный аргумент, то о чем тогда спор с этими людьми?

Встречается и другая точка зрения. Шокирующие о ядерных ракетах и беспилотных 100-узловых подлодках делаются на фоне очевидных проблем ВПК, встречающихся при реализации более простых проектов “традиционных” вооружений. Заявления о ракетах, разом превзошедших все существующие образцы вооружений, имеют резкий контраст на фоне общеизвестной ситуации с ракетостроением. Скептики приводят в пример массовые отказы при пусках “Булавы” или затянувшееся на два десятилетия создание РН “Ангара”. Сама началась в 1995 году; выступая в ноябре 2017 г., вице-премьер Д. Рогозин пообещал возобновить запуски “Ангары” с космодрома “Восточный” только в... 2021 г.

И, кстати, почему без внимания был оставлен “Циркон” - главная военно-морская сенсация предыдущего года? Гиперзвуковая ракета, способная перечеркнуть все существующие концепции морского боя.

Новость о поступлении в войска лазерных комплексов привлекло внимание производителей лазерных установок. Существующие образцы оружия направленной энергии создавались на обширной базе исследований и разработок высокотехнологичного оборудования для гражданского рынка. К примеру, американская корабельная установка AN/SEQ-3 LaWS представляет “пачку” из шести сварочных лазеров суммарной мощностью 33 кВт.

Заявление о создании сверхмощного боевого лазера контрастируют на фоне весьма слабой лазерной промышленности: Россия не входит в число крупнейших мировых производителей лазерного оборудования (Coherent, IPG Photonics или китайская Han" Laser Technology). Поэтому внезапное появление образцов лазерного оружия высокой мощности вызывает у специалистов неподдельный интерес.

Вопросов всегда больше, чем ответов. Дьявол кроется в мелочах, однако официальные источники дают крайне скудное представление о новейших вооружениях. Зачастую даже неясно, система уже готова к приятию на вооружение, или её разработка находится на определенном этапе. Известные прецеденты, связанные с созданием подобного оружия в прошлом, свидетельствуют, что возникающие при этом проблемы не решаются по щелчку пальцев. Любителей технических новинок волнует выбор места для проведения испытаний КР с ядерным двигателем. Или способы связи с подводным беспилотником “Статус-6” (фундаментальная проблема: под водой не работает радиосвязь, во время проведения сеансов связи субмарины вынуждены подниматься к поверхности). Было бы интересно услышать пояснение и о способах применения: по сравнению с традиционными МБР и БРПЛ, способными начать и окончить войну в течение часа, “Статусу-6” потребуется несколько суток, чтобы добраться до побережья США. Когда там уже никого не будет!

Окончен последний бой.
Остался кто-нибудь живой?
В ответ - только ветра вой…

С использованием материалов:
Air&Space Magazine (апрель-май 1990)
The Silent War, автор John Craven

Сергеев Алексей, 9 «А» класс МОУ «СОШ №84»

Научный консультант: , заместитель директора некоммерческого партнерства по научной и инновационной деятельности «Томский Атомный Центр»

Руководитель: , учитель физики МОУ «СОШ №84» ЗАТО Северск

Введение

Двигательные установки на борту космического аппарата предназначены для создания силы тяги или момента импульса. По типу используемой тяги двигательной установки разделяются на химические (ХРД) и нехимические (НХРД). ХРД делятся на жидкостные (ЖРД), твердотопливные (РДТТ) и комбинированные (КРД). В свою очередь нехимические двигательные установки делятся на ядерные (ЯРД) и электрическими (ЭРД). Великий ученый Константин Эдуардович Циолковский еще век назад создал первую модель двигательной установки, которая работала на твердом и жидком топливе. После, во второй половине 20 века были осуществлены тысячи полетов с использованием в основном ЖРД и РДТТ.

Однако в настоящее время для полетов на другие планеты, не говоря уж о звездах, применение ЖРД и РДТТ становится все более невыгодным, хотя и было разработано множество РД. Скорее всего, возможности ЖРД и РДТТ себя полностью исчерпали. Причина здесь заключается в том, что удельный импульс всех химических РД невысок и не превышает 5000 м/с, что требует для развития достаточно больших скоростей длительной работы ДУ и соответственно больших запасов топлива или, как принято в космонавтике, необходимы большие значения числа Циолковского, т. е. отношения массы заправленной ракеты к массе пустой. Так РН Энергия, выводящая на низкую орбиту 100 т полезной нагрузки, имеет стартовую массу около 3 000 т, что дает для числа Циолковского значение в пределах 30.

Для полета к примеру на Марс число Циолковского должно быть еще выше, достигая значений от 30 до 50. Нетрудно оценить, что при полезном грузе около 1 000 т, а именно в таких пределах колеблется минимальная масса требуемая для обеспечения всем необходимым экипаж, стартующий к Марсу с учетом запаса топлива для обратного полета к Земле, начальная масса КА должна быть не менее 30 000 т., что явно находится за пределами уровня развития современной космонавтики, основанной на применении ЖРД и РДТТ.

Таким образом, для достижения пилотируемыми экипажами даже ближайших планет необходимо развивать РН на двигателях, работающих на принципах, отличных от химических ДУ. Наиболее перспективными в этом плане являются электрические реактивные двигатели (ЭРД), термохимические ракетные двигатели и ядерные реактивные (ЯРД).

1.Основные понятия

Ракетный двигатель – это реактивный двигатель, не использующий для работы окружающую среду (воздух, воду). Наиболее широко применяются химические ракетные двигатели. Разрабатываются и испытываются другие виды ракетных двигателей – электрические, ядерные и другие. На космических станциях и аппаратах широко применяют и простейшие ракетные двигатели, работающие на сжатых газах. Обычно в качестве рабочего тела в них используют азот . /1/

Классификация двигательных установок

2. Назначение ракетных двигателей

По назначению ракетные двигатели подразделяют на несколько основных видов: разгонные (стартовые), тормозные, маршевые, управляющие и другие. Ракетные двигатели в основном применяются на ракетах (отсюда взято название). Кроме этого ракетные двигатели иногда применяют в авиации. Ракетные двигатели являются основными двигателями в космонавтике.

Военные (боевые) ракеты обычно имеют твердотопливные двигатели. Это связанно с тем, что такой двигатель заправляется на заводе и не требует обслуживания весь срок хранения и службы самой ракеты. Часто твердотопливные двигатели применяют как разгонные для космических ракет. Особенно широко, в этом качестве, их применяют в США, Франции, Японии и Китае.

Жидкостные ракетные двигатели имеют более высокие тяговые характеристики, чем твердотопливные. Поэтому их применяют для вывода космических ракет на орбиту вокруг Земли и на межпланетные перелёты. Основными жидкими топливами для ракет являются керосин, гептан (диметилгидразин) и жидкий водород . Для таких видов топлива обязательно необходим окислитель (кислород). В качестве окислителя в таких двигателях применяют азотную кислоту и сжиженный кислород. Азотная кислота уступает сжиженному кислороду по окислительным свойствам, но не требует поддержания особого температурного режима при хранении, заправки и использовании ракет

Двигатели для космических полетов отличаются от земных тем, что они при возможно меньшей массе и объеме должны вырабатывать как можно большую мощность. Кроме того, к ним предъявляются такие требования, как исключительно высокая эффективность и надежность, значительное время работы. По виду используемой энергии двигательные установки космических аппаратов подразделяются на четыре типа: термохимические, ядерные, электрические, солнечно – парусные. Каждый из перечисленных типов имеет свои преимущества и недостатки и может применяться в определенных условиях.

В настоящее время космические корабли, орбитальные станции и беспилотные спутники Земли выводятся в космос ракетами, оснащенными мощными термохимическими двигателями. Существуют также миниатюрные двигатели малой силы тяги. Это уменьшенная копия мощных двигателей. Некоторые из них могут уместиться на ладони. Сила тяги таких двигателей очень мала, но её бывает достаточно, чтобы управлять положением корабля в пространстве

3.Термохимические ракетные двигатели.

Известно, что в двигателе внутреннего сгорания, топке парового котла – всюду, где происходит сгорание, самое активное участие принимает атмосферный кислород. В космическом пространстве воздуха нет, а для работы ракетных двигателей в космическом пространстве необходимо иметь два компонента – горючее и окислитель.

В жидкостных термохимических ракетных двигателях в качестве горючего используется спирт, керосин, бензин, анилин, гидразин, диметилгидразин, жидкий водород. В качестве окислителя применяют жидкий кислород, перекись водорода, азотная кислота. Возможно, в будущем будет применяться в качестве окислителя жидкий фтор, когда будут изобретены способы хранения и использования такого активного химического вещества

Горючее и окислитель для жидкостных реактивных двигателей хранятся раздельно, в специальных баках и с помощью насосов подаются в камеру сгорания. При их соединении в камере сгорания развивается температура до 3000 – 4500 °С.

Продукты сгорания, расширяясь, приобретают скорость от 2500 до 4500 м/с. Отталкиваясь от корпуса двигателя, они создают реактивную тягу. При этом, чем больше масса и скорость истечения газов, тем больше силы тяги двигателя.

Удельную тягу двигателей принято оценивать величиной тяги создаваемой единицей массы топлива сгораемой за одну секунду. Эту величину называют удельным импульсом ракетного двигателя и измеряют в секундах (кг тяги / кг сгоревшего топлива в секунду). Лучшие твердотопливные ракетные двигатели имеют удельный импульс до 190 с., то есть 1 кг топлива сгорающий за одну секунду создает тягу 190 кг. Водородно-кислородный ракетный двигатель имеет удельный импульс 350 с. Теоретически водородно-фторовый двигатель может развить удельный импульс более 400с.

Обычно применяемая схема жидкостного ракетного двигателя работает следующим образом. Сжатый газ создает необходимый напор в баках с криогенным горючим, для предотвращения возникновения газовых пузырей в трубопроводах. Насосы подают топливо в ракетные двигатели. Топливо впрыскивается в камеру сгорания через большое количество форсунок. Также через форсунки в камеру сгорания впрыскивают и окислитель.

В любой машине при сгорании топлива образуются большие тепловые потоки, нагревающие стенки двигателя. Если не охлаждать стенки камеры, то она быстро прогорит, из какого бы материала она ни была сделана. Жидкостный реактивный двигатель, как правило, охлаждают одним из компонентов топлива. Для этого камеру делают двух стеночной. В зазоре между стенками протекает холодный компонент топлива.

Алюминий" href="/text/category/alyuminij/" rel="bookmark">алюминий и др. В особенности как добавку к обычному топливу, например водородно-кислородному. Подобные «тройные композиции» способны обеспечить наибольшую из возможных для химических топлив скорость истечения – до 5 км/с. Но это уже практически предел ресурсов химии. Большего она практически сделать не может. Хотя в предлагаемом описании пока преобладают жидкостные ракетные двигатели, нужно сказать, что первым в истории человечества был создан термохимический ракетный двигатель на твердом топливе – РДТТ. Топливо – например специальный порох – находится непосредственно в камере сгорания. Камера сгорания с реактивным соплом, заполненная твердым топливом – вот и вся конструкция. Режим сгорания твердого топлива зависит от предназначения РДТТ (стартовый, маршевый или комбинированный). Для твердотопливных ракет применяемых в военном деле характерно наличие стартового и маршевого двигателей. Стартовый РДТТ развивает большую тягу на очень короткое время, что необходимо для схода ракеты с пусковой установки и её первоначального разгона. Маршевый РДТТ предназначен для поддержания постоянной скорости полета ракеты на основном (маршевом) участке траектории полета. Различия между ними заключаются в основном в конструкции камеры сгорания и профиле поверхности горения топливного заряда, которые определяют скорость горения топлива от которой зависит время работы и тяга двигателя. В отличие от таких ракет космические ракеты-носители для запуска спутников Земли, орбитальных станций и космических кораблей, а также межпланетных станций работают только в стартовом режиме со старта ракеты до вывода объекта на орбиту вокруг Земли или на межпланетную траекторию. В целом твердотопливные ракетные двигатели не имеют много преимуществ перед двигателями на жидком топливе: они просты в изготовлении, длительное время могут храниться, всегда готовы к действию, относительно взрывобезопасны. Но по удельной тяге твердотопливные двигатели на 10-30% уступают жидкостным.

4.Электрические ракетные двигатели

Почти все рассмотренные выше ракетные двигатели, развивают огромную силу тяги и предназначены для вывода космических аппаратов на орбиту вокруг Земли и разгона их до космических скоростей для межпланетных полетов. Совсем другое дело – двигательные установки для уже выведенных на орбиту или на межпланетную траекторию космических аппаратов. Здесь, как правило, нужны двигатели малой мощности (несколько киловатт или даже ватт) способные работать сотни и тысячи часов и многократно включаться и выключаться. Они позволяют поддерживать полет на орбите или по заданной траектории, компенсируя сопротивление полету создаваемое верхними слоями атмосферы и солнечным ветром. В электрических ракетных двигателях разгон рабочего тела до определенной скорости производится нагреванием его электрической энергией. Электроэнергия поступает от солнечных батарей или атомной электростанции . Способы нагревания рабочего тела различны, но реально применяется в основном электродуговой. Он показал себя очень надежным и выдерживает большое количество включений. В качестве рабочего тела в электродуговых двигателя применяют водород. С помощью электрической дуги водород нагревается до очень высокой температуры и он превращается в плазму - электрически нейтральную смесь положительных ионов и электронов. Скорость истечения плазмы из двигателя достигает 20 км/с. Когда ученые решат проблему магнитной изоляции плазмы от стенок камеры двигателя, тогда можно будет значительно повысить температуру плазмы и довести скорость истечения до 100 км/с. Первый электрический ракетный двигатель был разработан в Советском Союзе в гг. под руководством (впоследствии он стал создателем двигателей для советских космических ракет и академиком) в знаменитой газодинамической лаборатории (ГДЛ)./10/

5.Другие виды двигателей

Существуют и более экзотические проекты ядерных ракетных двигателей, в которых делящееся вещество находится в жидком, газообразном или даже плазменном состоянии, однако реализация подобных конструкций на современном уровне техники и технологий нереальна. Существуют, пока на стадии теоретической или лабораторной следующие проекты ракетных двигателей

Импульсные ядерные ракетные двигатели использующие энергию взрывов небольших ядерных зарядов;

Термоядерные ракетные двигатели, в которых в качестве топлива может использоваться изотоп водорода. Энергопроизводительность водорода в такой реакции составляет 6,8*1011 КДж/кг, то есть примерно на два порядка выше производительности ядерных реакций деления;

Солнечно-парусные двигатели – в которых используется давление солнечного света (солнечный ветер), существование которого опытным путем доказал русский физик еще в 1899 году. Расчетным путем ученые установили, что аппарат массой в 1 т, снабженный парусом диаметром 500 м, может долететь от Земли до Марса примерно за 300 суток. Однако эффективность солнечного паруса быстро уменьшается с удалением от Солнца.

6.Ядерные ракетные двигатели

Один из основных недостатков ракетных двигателей, работающих на жидком топливе, связан с ограниченной скоростью истечения газов. В ядерных ракетных двигателях представляется возможным использовать колоссальную энергию, выводящуюся при разложении ядерного «горючего», для нагревания рабочего вещества. Принцип действия ядерных ракетных двигателей почти не отличается от принципа действия термохимических двигателей. Разница заключается в том, что рабочее тело нагревается не за счет своей собственной химической энергии, а за счет «посторонней» энергии, выделяющейся при внутриядерной реакции. Рабочее тело пропускается через ядерный реактор , в котором происходит реакция деления атомных ядер (например, урана), и при этом нагревается. У ядерных ракетных двигателей отпадает необходимость в окислителе и поэтому может быть использована только одна жидкость. В качестве рабочего тела целесообразно применять вещества, позволяющие двигателю развивать большую силу тяги. Этому условию наиболее полно удовлетворяет водород, затем следует аммиак , гидразин и вода. Процессы, при которых выделяется ядерная энергия, подразделяют на радиоактивные превращения, реакции деления тяжелых ядер, реакцию синтеза легких ядер. Радиоизотопные превращения реализуются в так называемых изотопных источниках энергии. Удельная массовая энергия (энергия, которую может выделить вещество массой 1кг) искусственных радиоактивных изотопов значительно выше, чем химических топлив. Так, для 210Ро она равна 5*10 8КДж/кг, в то время как для наиболее энергопроизводительного химического топлива (бериллий с кислородом) это значение не превышает 3*10 4 КДж/кг. К сожалению, подобные двигатели применять на космических ракетах-носителях пока не рационально. Причина этого – высокая стоимость изотопного вещества и трудности эксплуатации. Ведь изотоп выделяет энергию постоянно, даже при его транспортировке в специальном контейнере и при стоянке ракеты на старте. В ядерных реакторах используется более энергопроизводительное топливо. Так, удельная массовая энергия 235U (делящегося изотопа урана) равна 6,75*10 9 КДж/кг, то есть примерно на порядок выше, чем у изотопа 210Ро. Эти двигатели можно «включать» и «выключать», ядерное горючее (233U, 235U, 238U, 239Pu) значительно дешевле изотопного. У таких двигателей в качестве рабочего тела может применяться не только вода, но и более эффективные рабочие вещества – спирт, аммиак, жидкий водород. Удельная тяга двигателя с жидким водородом равна 900 с. В простейшей схеме ядерного ракетного двигателя с реактором, работающим на твердом ядерном горючем рабочее тело размещено в баке. Насос подает его в камеру двигателя. Распыляясь с помощью форсунок, рабочее тело вступает в контакт с тепловыделяющим ядерным горючим, нагревается, расширяется и с большой скоростью выбрасывается через сопло наружу. Ядерное горючее по запасу энергии превосходит любой другой вид топлива. Тогда возникает закономерный вопрос – почему же установки на этом горючем имеют все-таки сравнительно небольшую удельную тягу и большую массу? Дело в том, что удельная тяга твердофазного ядерного ракетного двигателя ограничена температурой делящегося вещества, а энергетическая установка при работе испускает сильное ионизирующее излучение, оказывающее вредное действие на живые организмы. Биологическая защита от таких излучений имеет большой вес не применима на космических летательных аппаратах. Практические разработки ядерных ракетных двигателей, использующих твердое ядерное горючее, были начаты в середине 50-х годов 20-го столетия в Советском Союзе и США, почти одновременно со строительством первых ядерных электростанций. Работы проводились в обстановке повышенной секретности, но известно, что реального применения в космонавтике такие ракетные двигатели до сих пор не получили. Все пока ограничилось использованием изотопных источников электроэнергии относительно небольшой мощности на беспилотных искусственных спутниках Земли, межпланетных космических аппаратах и всемирно известном советском «луноходе».

7.Ядерные реактивные двигатели, принцип работы, способы получения импульса в ЯРД.

ЯРД получили свое название благодаря тому, что создают тягу за счет использования ядерной энергии, т. е. энергии, которая выделяется в результате ядерных реакций. В общем смысле под этими реакциями подразумеваются любые изменения энергетического состояния атомных ядер, а также превращения одних ядер в другие, связанные с перестройкой структуры ядер или изменением количества содержащихся в них элементарных частиц - нуклонов. Причем ядерные реакции, как известно, могут происходить либо спонтанно (т. е. самопроизвольно), либо вызываться искусственно, например, при бомбардировке одних ядер другими (или элементарными частицами). Ядерные реакции деления и синтеза по величине энергии превосходят химические реакции соответственно в миллионы и десятки миллионов раз. Это объясняется тем обстоятельством, что энергия химической связи атомов в молекулах во много раз меньше энергии ядерной связи нуклонов в ядре. Ядерную энергию в ракетных двигателях можно использовать двумя способами:

1. Высвобождаемая энергия используется для нагрева рабочего тела, которое затем расширяется в сопле, так же как в обычном ЖРД.

2. Ядерная энергия преобразуется в электрическую и затем используется для ионизации и разгона частиц рабочего тела.

3. Наконец импульс создается самими продуктами деления, образованными в процессе например, тугоплавкие металлы - вольфрам, молибден) используются для придания делящимся веществам специальных свойств.

Тепловыделяющие элементы твердофазного реактора пронизаны каналами, по которым протекает, постепенно нагреваясь, рабочее тело ЯРД. Каналы имеют диаметр порядка 1-3 мм, а их суммарная площадь составляет 20-30% поперечного сечения активной зоны. Активная зона подвешивается при помощи специальной решетки внутри силового корпуса, с тем чтобы она могла расширяться при нагреве реактора (иначе она разрушилась бы из-за термических напряжений).

Активная зона испытывает высокие механические нагрузки, связанные с действием значительных гидравлических перепадов давления (до нескольких десятков атмосфер) от протекающего рабочего тела, термических напряжений и вибраций. Увеличение размеров активной зоны при нагреве реактора достигает нескольких сантиметров. Активная зона и отражатель размещаются внутри прочного силового корпуса, воспринимающего давление рабочего тела и тягу, создаваемую реактивным соплом. Корпус закрывается прочной крышкой. На ней размещаются пневматические, пружинные или электрические механизмы привода регулирующих органов, узлы крепления ЯРД к космическому аппарату, фланцы для соединения ЯРД с питающими трубопроводами рабочего тела. На крышке может располагаться и турбонасосный агрегат.

8 - Сопло,

9 - Расширяющийся сопловой насадок,

10 - Отбор рабочего вещества на турбину,

11 - Силовой корпус,

12 - Управляющий барабан,

13 - Выхлоп турбины (используется для управления ориентацией и увеличения тяги),

14 - Кольцо приводов управляющих барабанов)

В начале 1957 года было определено окончательное направление работ Лос-Аламосской лаборатории, и принято решение по строительству графитового ядерного реактора с диспергированным в графите урановым горючим. Созданный в этом направлении реактор «Киви-А» был испытан в 1959 году 1-го июля.

Американский твёрдофазный ядерный реактивный двигатель ХЕ Prime на испытательном стенде (1968.г)

Помимо строительства реактора Лос-Аламосская лаборатория вела полным ходом работы по строительству специального испытательного полигона в Неваде, а также выполняла ряд специальных заказов ВВС США в смежных областях (разработка отдельных узлов ТЯРД). По поручению Лос-Аламосской лаборатории все специальные заказы на изготовления отдельных узлов осуществляли фирмы: «Аэроджет дженерал», отделение «Рокетдайн» фирмы «Норс-америкен авиэйшн». Летом 1958 года весь контроль за выполнением программы «Ровер» перешёл от ВВС США к вновь организованному Национальному управлению по аэронавтике и космосу (НАСА). В результате специального соглашения между КАЭ и НАСА в середине лета 1960 года было образовано Управление космическими ядерными двигателями под руководством Г. Фингера, которое и возглавило программу «Ровер» в дальнейшем.

Полученные результаты шести «горячих испытаний» ядерных реактивных двигателей оказались весьма обнадёживающими, и в начале 1961 года был подготовлен доклад об испытаниях реактора (RJFT) в полёте. Затем в середине 1961 года стартовал проект «Нерва» (применение ядерного двигателя для космических ракет). В качестве генерального подрядчика была выбрана фирма «Аэроджет дженерал», а в качестве субподрядчика отвечающего за строительство реактора фирма «Вестингауз».

10.2 Работы по ТЯРД в России

Американец" href="/text/category/amerikanetc/" rel="bookmark">американцев российские ученые использовали наболее экономичные и эффективные испытания отдельных тепловыделяющих элементов в исследовательских реакторах. Весь комплекс произведённых работ в 70-80-е годы позволило в КБ «Салют», КБ химавтоматики, ИАЭ, НИКИЭТ и НПО «Луч» (ПНИТИ) разрабатывать различные проекты космических ЯРД и гибридных ядерных энергодвигательных установок. В КБ химавтоматики при научном руководстве НИИТП (за элементы реактора отвечали ФЭИ, ИАЭ, НИКИЭТ, НИИТВЭЛ, НПО "Луч", МАИ) создавались ЯРД РД 0411 и ядерный двигатель минимальной размерности РД 0410 тягой 40 и 3,6 т соответственно.

В результате были изготовлены реактор, «холодный» двигатель и стендовый прототип для проведения испытаний на газообразном водороде. В отличие от американского, с удельным импульсом не больше 8250 м/с, советский ТЯРД за счет применения более жаростойких и совершенных по конструкции тепловыделяющих элементов и высокой температуры в активной зоне имел этот показатель равным 9100 м/с и выше. Стендовая база для испытаний ТЯРД объединенной экспедиции НПО «Луч» размещалась в 50 км юго-западнее г. Семипалатинск-21 . Она начала работать в 1962 году. В гг. на полигоне испытывались натурные тепловыделяющие элементы прототипов ЯРД. При этом отработанный газ поступал в систему закрытого выброса. Стендовый комплекс для полноразмерных испытаний ядерных двигателей «Байкал-1» находится в 65 км к югу от г. Семипалатинск-21. С 1970 по 1988 год проведено около 30 «горячих пусков» реакторов. При этом мощность не превышала 230 МВт при расходе водорода до 16,5 кг/сек и его температуре на выходе из реактора 3100 К. Все запуски прошли успешно, безаварийно, и по плану.

Советский ТЯРД РД-0410 - единственный работающий и надёжный промышленный ядерный ракетный двигатель в мире

В настоящее время подобные работы на полигоне прекращены, хотя оборудование поддерживается в относительно работоспособном состоянии. Стендовая база НПО «Луч» - единственный в мире экспериментальный комплекс, где можно без значительных финансовых и временных затрат проводить испытания элементов реакторов ЯРД. Не исключено, что возобновление в США работ по ТЯРД для полетов к Луне и Марсу в рамках программы «Космическая исследовательская инициатива» с планируемым участием в них специалистов России и Казахстана приведет к возобновлению деятельности семипалатинской базы и осуществлению «марсианской» экспедиции в 2020-е годы.

Основные характеристики

· Удельный импульс на водороде: 910 - 980 сек (теор. до 1000 сек ).

· Скорость истечения рабочего тела (водород): 9100 - 9800 м/сек.

· Достижимая тяга: до сотен и тысяч тонн.

· Максимальные рабочие температуры: 3000°С - 3700°С (кратковременное включение).

· Ресурс работы: до нескольких тысяч часов (периодическое включение). /5/

11.Устройство

Устройство советского твёрдофазного ядерного ракетного двигателя РД-0410

1 - магистраль от бака рабочего тела

2 - турбонасосный агрегат

3 - привод регулирующего барабана

4 - радиационная защита

5 - регулирующий барабан

6 - замедлитель

7 - тепловыделяющая сборки

8 - корпус реактора

9 - огневое днище

10 - магистраль охлаждения сопла

11- сопловая камера

12 - сопло

12.Принцип работы

ТЯРД по своему принципу работы представляет собой высокотемпературный реактор-теплообменник, в который вводится рабочее тело (жидкий водород) под давлением, и по мере его разогрева до высоких температур (свыше 3000°С) выбрасывается через охлаждаемое сопло. Регенерация тепла в сопле очень выгодна, так как позволяет значительно быстрее разогревать водород и утилизируя значительное количество тепловой энергии повысить удельный импульс до 1000 сек (9100- 9800 м/с).

Реактор ядерного ракетного двигателя

MsoNormalTable">

Рабочее тело

Плотность, г/см3

Удельная тяга (при указанных температурах в камере нагрева, °К), сек

0,071 (жидк)

0,682 (жидк)

1,000 (жидк)

нет. данн

нет. данн

нет. данн

(Примечание: Давление в камере нагрева 45,7 атм, расширение до давления 1 атм при неизменном химическом составе рабочего тела) /6/

15.Преимущества

Основным приемуществом ТЯРД перед химическими ракетными двигателями является получение более высокого удельного импульса, значительный энергозапас, компактность системы и возможность получения очень большой тяги (десятки, сотни и тысячи тонн в вакууме . В целом удельный импульс достигаемый в вакууме больше чем у отработанного двухкомпонентного химического ракетного топлива (керосин-кислород, водород-кислород) в 3-4 раза, а при работе на наивысшей теплонапряжённости в 4-5 раз. В настоящее время в США и России существует значительный опыт разработки и постройки таких двигателей, и в случае необходимости (специальные программы освоения космоса) такие двигатели могут быть произведены за короткое время и будут иметь разумную стоимость. В случае использования ТЯРД для разгона космических аппаратов в космосе, и при условии дополнительного использования пертурбационных манёврах с использованием поля тяготения крупных планет (Юпитер, Уран, Сатурн, Нептун) достижимые границы изучения Солнечной системы существенно расширяются, а время потребное для достижения дальних планет значительно сокращается. Кроме того ТЯРД могут быть успешно применены для аппаратов работающих на низких орбитах планет-гигантов с использованием их разряжённой атмосферы в качестве рабочего тела, или для работы в их атмосфере. /8/

16.Недостатки

Основным недостатком ТЯРД является наличие мощного потока проникающей радиации (гамма-излучение, нейтроны), а также вынос высокорадиоактивных соединений урана, тугоплавких соединений с наведённой радиацией, и радиоактивных газов с рабочим телом. В этой связи ТЯРД неприемлем для наземных пусков во избежание ухудшения экологической обстановки на месте пуска и в атмосфере. /14/

17.Улучшение характеристик ТЯРД. Гибридные ТЯРД

Как и у всякого ракетного или вообще любого двигателя, у твёрдофазного ядерного реактивного двигателя имеются существенные ограничения достижимых важнейших характеристик. Эти ограничения представляют собой невозможность устройству (ТЯРД) работать в области температур превышающих диапазон предельных рабочих температур конструкционных материалов двигателя. Для расширения возможностей и значительного увеличения главных рабочих параметров ТЯРД могут быть применены различные гибридные схемы в которых ТЯРД играет роль источника тепла и энергии и используются дополнительные физические способы ускорения рабочих тел. Наиболее надёжной, практически осуществимой, и имеющей высокие характеристики по удельному импульсу и тяге является гибридная схема с дополнительным МГД-контуром (магнитогидродинамическим контуром) разгона ионизированного рабочего тела (водород и специальные присадки). /13/

18.Радиационная опасность от ЯРД.

Работающий ЯРД является мощным источником радиации - гамма- и нейтронного излучения. Без принятия специальных мер, радиация может вызвать в космическом аппарате недопустимый нагрев рабочего тела и конструкции, охрупчивание металлических конструкционных материалов, разрушение пластмассовых и старение резиновых деталей, нарушение изоляции электрических кабелей, вывод из строя электронной аппаратуры. Радиация может вызвать наведенную (искусственную) радиоактивность материалов - активизацию их.

В настоящее время проблема радиационной защиты космических аппаратов с ЯРД считается в принципе решенной. Решены также и принципиальные вопросы, связанные с обслуживанием ЯРД на испытательных стендах и пусковых площадках. Хотя работающий ЯРД представляет опасность для обслуживающего персонала" уже через сутки после окончания работы ЯРД можно без всяких средств индивидуальной защиты находиться в течение нескольких десятков минут на расстоянии 50 м от ЯРД и даже подходить к нему. Простейшие средства защиты позволяют обслуживающему персоналу входить в рабочую зону ЯРД уже вскоре после испытаний.

Уровень заражения пусковых комплексов и окружающей среды, по-видимому, не будет препятствием использованию ЯРД на нижних ступенях космических ракет. Проблема радиационной опасности для окружающей среды и обслуживающего персонала в значительной степени смягчается тем обстоятельством, что водород, используемый в качестве рабочего тела, практически не активируется при прохождении через реактор. Поэтому реактивная струя ЯРД не более опасна, чем струя ЖРД./4/

Заключение

При рассмотрении перспектив развития и использования ЯРД в космонавтике следует исходить из достигнутых и ожидаемых характеристик различных типов ЯРД, из того, что может дать космонавтике их, применение и, наконец, из наличия тесной связи проблемы ЯРД с проблемой энергообеспечения в космосе и с вопросами развития энергетики вообще.

Как уже говорилось выше, из всех возможных типов ЯРД наиболее разработаны тепловой радиоизотопный двигатель и двигатель с твердофазным реактором деления. Но если характеристики радиоизотопных ЯРД не позволяют надеяться на их широкое применение в космонавтике (по крайней мере в ближайшем будущем), то создание твердофазных ЯРД открывает перед космонавтикой большие перспективы.

Предложен, например, аппарат с начальной массой 40000 т (т. е. примерно в 10 раз большей, чем у самых крупных современных ракет-носителей), причем 1/10 этой массы приходится на полезный груз, а 2/3 - на ядерных зарядов. Если каждые 3 с взрывать по одному заряду, то их запаса хватит на 10 дней непрерывной работы ЯРД. За это время аппарат разгонится до скорости 10000 км/с и в дальнейшем, через 130 лет, может достигнуть звезды Альфа Центавра.

Ядерные энергоустановки обладают уникальными характеристиками, к которым относятся практически неограниченная энергоемкость, независимость функционирования от окружающей среды, неподверженность внешним воздействиям (космической радиации, метеоритному повреждению, высоким и низким температурам и т. д.). Однако максимальная мощность ядерных радиоизотопных установок ограничена величиной порядка нескольких сот ватт. Это ограничение не существует для ядерных реакторных энергоустановок, что и предопределяет выгодность их использования при продолжительных полетах тяжелых космических аппаратов в околоземном пространстве, при полетах к дальним планетам Солнечной системы и в других случаях.

Преимущества твердофазных и других ЯРД с реакторами деления наиболее полно раскрываются при исследовании таких сложных космических программ, как пилотируемые полеты к планетам Солнечной системы (например, при экспедиции на Марс). В том случае увеличение удельного импульса РД позволяет решать качественно новые задачи. Все эти проблемы значительно облегчаются при использовании твердофазного ЯРД с удельным импульсом вдвое большим, чем у современных ЖРД. В этом случае становится также возможным заметно сократить сроки полетов.

Вероятнее всего, что уже в ближайшем будущем твердофазные ЯРД станут одними из самых распространенный РД. Твердофазный ЯРД можно будет использовать как аппараты для дальних полетов, например, на такие планеты как Нептун, Плутон и даже вылетать за пределы Солнечной Системы. Однако для полетов к звездам ЯРД, основанный на принципах деления не пригоден. В этом случае перспективными являются ЯРД или точнее термоядерные реактивные двигатели (ТРД), работающие на принципе реакций синтеза и фотонные реактивные двигатели (ФРД), источникам импульса в которых является реакция аннигиляции вещества и антивещества. Впрочем, скорее всего человечество для путешествия в межзвездном пространстве будет использовать иной, отличный от реактивного, способ передвижения.

В заключение приведу перефразировку известной фразы Эйнштейна - для путешествия к звездам человечество должно придумать нечто такое, которое было бы сравнимо по сложности и восприятию с ядерным реактором для неандертальца!

ЛИТЕРАТУРА

Источники:

1. "Ракеты и люди. Книга 4 Лунная гонка"-М: Знание, 1999.
2. http://www. lpre. de/energomash/index. htm
3. Первушин "Битва за звёзды. Космическое противостояние"-М: знание,1998.
4. Л. Гильберг "Покорение неба"- М: Знание, 1994.
5. http://epizodsspace. *****/bibl/molodtsov
6. "Двигатель", " Ядерные двигатели для космических аппаратов", №5 1999 г.

7. "Двигатель", "Газофазные ядерные двигатели для космических аппаратов",

№ 6, 1999 г
7. http://www. *****/content/numbers/263/03.shtml
8. http://www. lpre. de/energomash/index. htm
9. http://www. *****/content/numbers/219/37.shtml
10., Чекалин транспорт будущего.

М.: Знание, 1983.

11. , Чекалин освоения космоса.- М.:

Знание, 1988.

12.Губанов Б. «Энергия - Буран» - шаг в будущее // Наука и жизнь.-

13.Гэтланд К. Космическая техника.- М.: Мир, 1986.

14., Сергеюк и коммерция.- М.: АПН, 1989.

15 .СССР в космосе. 2005 год.-М.: АПН, 1989.

16. На пути в дальний космос // Энергия. - 1985. - № 6.

ПРИЛОЖЕНИЕ

Основные характеристики твёрдофазных ядерных реактивных двигателей

Страна-изготовитель	Двигатель	Тяга (Thrust) в вакууме, кН	Удельный импульс, сек		Работа проекта, год
	NERVA/Lox Mixed Cycle

Идея бросать за корму атомные бомбы в оказалась слишком брутальной, но объемы энергии, которые дает реакция ядерного расщепления, не говоря уже о синтезе, крайне привлекательны для космонавтики. Поэтому было создано множество не-импульсных систем, избавленных от проблем с хранением сотен ядерных бомб на борту и циклопических амортизаторов. О них сегодня мы и поговорим.

Ядерная физика на пальцах

Что такое ядерная реакция? Если объяснять очень просто, картина будет примерно следующая. Из школьной программы мы помним, что вещество состоит из молекул, молекулы из атомов, а атомы - из протонов, электронов и нейтронов (есть уровни ниже, но нам хватит и этого). Некоторые тяжелые атомы имеют интересное свойство - если в них попадает нейтрон, они распадаются на более легкие атомы и выпускают несколько нейтронов. Если эти выпущенные нейтроны попадут в находящиеся рядом другие тяжелые атомы, распад повторится, и мы получим цепную ядерную реакцию. Движение нейтронов с большой скоростью означает, что это движение превращается в тепло при замедлении нейтронов. Поэтому атомный реактор - это очень мощный нагреватель. Им можно кипятить воду, полученный пар направить на турбину, и получить атомную электростанцию. А можно нагревать водород и выбрасывать его наружу, получив ядерный реактивный двигатель. Из этой идеи родились первые двигатели - NERVA и РД-0410.

NERVA

История проекта

Формальное авторство (патент) на изобретение атомного ракетного двигателя принадлежит Ричарду Фейнману, согласно его же мемуарам "Вы, конечно же шутите, мистер Фейнман". Книга, кстати, всячески рекомендуется к прочтению. Лос-Аламосская лаборатория стала разрабатывать ядерные ракетные двигатели в 1952 году. В 1955 году Был начат проект Rover. На первом этапе проекта, KIWI, было построено 8 экспериментальных реакторов и с 1959 по 1964 год изучалась продувка рабочего тела сквозь активную зону реактора. Для временнОй привязки, проект "Орион" существовал с 1958 по 1965 год. У "Ровера" были второй и третий этапы, изучавшие реакторы большей мощности, но NERVA базировалась на KIWI из-за планов первого испытательного пуска в космосе в 1964 году - более продвинутые варианты не было времени отрабатывать. Сроки постепенно съехали и первый наземный пуск двигателя NERVA NRX/EST (EST - Engine System Test - тест двигательной системы) состоялся в 1966 году. Двигатель успешно проработал два часа, из которых 28 минут составила работа на полной тяге. Второй двигатель NERVA XE был запущен 28 раз и проработал в общей сложности 115 минут. Двигатель был признан пригодным для космической техники, а испытательный стед был готов к испытаниям новых собранных двигателей. Казалось, что NERVA ждет блестящее будущее - полёт на Марс в 1978, постоянная база на Луне в 1981, орбитальные буксиры. Но успех проекта вызвал панику в Конгрессе - лунная программа оказалась очень дорогой для США, марсианская программа оказалась бы ещё дороже. В 1969 и 1970 годах финансирование космоса серьезно сокращалось - были отменены "Аполлоны" - 18, 19 и 20, и огромные объемы денег на марсианскую программу никто бы не стал выделять. В итоге работа по проекту велась без серьезной подпитки деньгами и он был закрыт в 1972 году.

Конструкция

Водород из бака поступал в реактор, нагревался там, и выбрасывался наружу, создавая реактивную тягу. Водород был выбран как рабочее тело потому, что у него легкие атомы, и их проще разогнать до большой скорости. Чем больше скорость реактивного выхлопа - тем эффективнее ракетный двигатель.
Отражатель нейтронов использовался для того, чтобы нейтроны возвращались обратно в реактор для поддержания цепной ядерной реакции.
Управляющие стержни использовались для управления реактором. Каждый такой стержень состоял из двух половин - отражателя и поглотителя нейтронов. Когда стержень поворачивался отражателем нейтронов, их поток в реакторе увеличивался и реактор повышал теплоотдачу. Когда стержень поворачивался поглотителем нейтронов, их поток в реакторе уменьшался, и реактор понижал теплоотдачу.
Водород также использовался для охлаждения сопла, а теплый водород от системы охлаждения сопла вращал турбонасос для подачи новых порций водорода.

Двигатель в работе. Водород поджигался специально на выходе из сопла во избежание угрозы взрыва, в космосе горения бы не было.

Двигатель NERVA создавал тягу 34 тонны, примерно в полтора раза меньше двигателя J-2, стоявшего на второй и третьей ступенях ракеты "Сатурн-V". Удельный импульс составлял 800-900 секунд, что было в два раза больше лучших двигателей на топливной паре "кислород-водород", но меньше ЭРД или двигателя "Ориона".

Немного о безопасности

Только что собранный и не запущенный ядерный реактор с новыми, ещё не работавшими топливными сборками достаточно чист. Уран ядовит, поэтому необходимо работать в перчатках, но не более. Никаких дистанционных манипуляторов, свинцовых стен и прочего не нужно. Вся излучающая грязь появляется уже после запуска реактора из-за разлетающихся нейтронов, "портящих" атомы корпуса, теплоносителя и т.п. Поэтому, в случае аварии ракеты с таким двигателем радиационное заражение атмосферы и поверхности было бы небольшим, и конечно же, было бы сильно меньше штатного старта "Ориона". В случае же успешного старта заражение было бы минимальным или вообще отсутствовало, потому что двигатель должен был бы запускаться в верхних слоях атмосферы или уже в космосе.

РД-0410

Советский двигатель РД-0410 имеет похожую историю. Идея двигателя родилась в конце 40-х годов среди пионеров ракетной и ядерной техники. Как и в проекте Rover первоначальной идеей была атомный воздушно-реактивный двигатель для первой ступени баллистической ракеты, затем разработка перешла в космическую отрасль. РД-0410 разрабатывался медленнее, отечественные разработчики увлеклись идеей газофазного ЯРД (об этом будет ниже). Проект был начат в 1966 году и продолжался до середины 80-х годов. В качестве цели для двигателя называлась миссия "Марс-94" - пилотируемый полёт на Марс в 1994 году.
Схема РД-0410 аналогична NERVA - водород проходит через сопло и отражатели, охлаждая их, подается в активную зону реактора, нагревается там и выбрасывается.
По своим характеристикам РД-0410 был лучше NERVA - температура активной зоны реактора составляла 3000 К вместо 2000 К у NERVA, а удельный импульс превышал 900 с. РД-0410 был легче и компактней NERVA и развивал тягу в десять раз меньше.

Испытания двигателя. Боковой факел слева внизу поджигает водород во избежание взрыва.

Развитие твердофазных ЯРД

Мы помним, что чем выше температура в реакторе, тем больше скорость истечения рабочего тела и тем выше удельный импульс двигателя. Что мешает повысить температуру в NERVA или РД-0410? Дело в том, что в обоих двигателях тепловыделяющие элементы находятся в твердом состоянии. Если повысить температуру, они расплавятся и вылетят наружу вместе с водородом. Поэтому для бОльших температур необходимо придумать какой-то другой способ осуществления цепной ядерной реакции.

Двигатель на солях ядерного топлива

В ядерной физике есть такое понятие как критическая масса. Вспомните цепную ядерную реакцию в начале поста. Если делящиеся атомы находятся очень близко друг к другу (например, их обжали давлением от специального взрыва), то получится атомный взрыв - очень много тепла в очень небольшие сроки. Если атомы обжаты не так плотно, но поток новых нейтронов от деления растет, получится тепловой взрыв. Обычный реактор в таких условиях выйдет из строя. А теперь представим, что мы берем водный раствор делящегося материала (например, солей урана) и подаем их непрерывно в камеру сгорания, обеспечивая там массу больше критической. Получится непрерывно горящая ядерная "свечка", тепло от которой разгоняет прореагировавшее ядерное топливо и воду.

Идея была предложена в 1991 году Робертом Зубриным и, по различным подсчетам, обещает удельный импульс от 1300 до 6700 с при тяге, измеряющейся тоннами. К сожалению, подобная схема имеет и недостатки:

• Сложность хранения топлива - необходимо избегать цепной реакции в баке, размещая топливо, например, в тонких трубках из поглотителя нейтронов, поэтому баки будут сложными, тяжелыми и дорогими.


• Большой расход ядерного топлива - дело в том, что КПД реакции (количество распавшихся/количество потраченных атомов) будет очень низким. Даже в атомной бомбе делящийся материал "сгорает" не полностью, тут же бОльшая часть ценного ядерного топлива будет выбрасываться впустую.


• Наземные тесты практически невозможны - выхлоп такого двигателя будет очень грязным, грязнее даже "Ориона".


• Есть некоторые вопросы насчет контроля ядерной реакции - не факт, что простая в словесном описании схема будет легкой в технической реализации.

Газофазные ЯРД

Следующая идея: а что, если мы создадим вихрь рабочего тела, в центре которого будет идти ядерная реакция? В этом случае высокая температура активной зоны не будет доходить до стенок, поглощаясь рабочим телом, и её можно будет поднять до десятков тысяч градусов. Так родилась идея газофазного ЯРД открытого цикла:

Газофазный ЯРД обещает удельный импульс до 3000-5000 секунд. В СССР был начат проект газофазного ЯРД (РД-600), но он не дошёл даже до стадии макета.
"Открытый цикл" означает, что ядерное топливо будет выбрасываться наружу, что, конечно, снижает КПД. Поэтому была придумана следующая идея, диалектически вернувшаяся к твердофазным ЯРД - давайте окружим область ядерной реакции достаточно термостойким веществом, которое будет пропускать излучаемое тепло. В качестве такого вещества предложили кварц, потому что при десятках тысяч градусов тепло передается излучением и материал контейнера должен быть прозрачным. Получился газофазный ЯРД закрытого цикла, или же "ядерная лампочка":

В этом случае ограничением для температуры активной зоны будет термическая прочность оболочки "лампочки". Температура плавления кварца 1700 градусов Цельсия, с активным охлаждением температуру можно повысить, но, в любом случае, удельный импульс будет ниже открытой схемы (1300-1500 с), но ядерное топливо будет расходоваться экономней, и выхлоп будет чище.

Альтернативные проекты

Кроме развития твердофазных ЯРД есть и оригинальные проекты.

Двигатель на делящихся фрагментах

Идея этого двигателя заключается в отсутствии рабочего тела - им служит выбрасываемое отработанное ядерное топливо. В первом случае из делящихся материалов делаются подкритические диски, которые не запускают цепную реакцию сами по себе. Но если диск поместить в реакторную зону с отражателями нейтронов, запустится цепная реакция. А вращение диска и отсутствие рабочего тела приведет к тому, что распавшиеся высокоэнергетические атомы улетят в сопло, генерируя тягу, а не распавшиеся атомы останутся на диске и получат шанс при следующем обороте диска:

Ещё более интересная идея состоит в создании пылевой плазмы (вспомним на МКС) из делящихся материалов, в которой продукты распада наночастиц ядерного топлива ионизируются электрическим полем и выбрасываются наружу, создавая тягу:

Обещают фантастический удельный импульс в 1 000 000 секунд. Энтузиазм охлаждает тот факт, что разработка находится на уровне теоретических изысканий.

Двигатели на ядерном синтезе

В ещё более отдаленной перспективе создание двигателей на ядерном синтезе. В отличие от реакций распада ядер, где атомные реакторы были созданы почти одновременно с бомбой, термоядерные реакторы до сих пор не передвинулись из "завтра" в "сегодня" и использовать реакции синтеза можно только в стиле "Ориона" - бросаясь термоядерными бомбами.

Ядерная фотонная ракета

Теоретически можно разогреть активную зону до такой степени, что тягу можно будет создавать, отражая фотоны. Несмотря на отсутствие технических ограничений, подобные двигатели на текущем уровне технологии невыгодны - тяга будет слишком маленькой.

Радиоизотопная ракета

Вполне рабочим будет ракета, нагревающая рабочее тело от РИТЭГа. Но РИТЭГ выделяет сравнительно мало тепла, поэтому такой двигатель будет очень малоэффективным, хотя и очень простым.

Заключение

На текущем уровне технологии можно собрать твердотельный ЯРД в стиле NERVA или РД-0410 - технологии освоены. Но такой двигатель будет проигрывать связке "атомный реактор+ЭРД" по удельному импульсу, выигрывая по тяге. А более продвинутые варианты есть пока только на бумаге. Поэтому лично мне более перспективной кажется связка "реактор+ЭРД".

Источники информации

Главный источник информации - английская Википедия и ресурсы, указанные в ней как ссылки. Как ни парадоксально, но любопытные статьи по ЯРД есть на Традиции - твердофазный ЯРД и газофазный ЯРД . Статья про двигатели на

Советские и американские ученые разрабатывали ракетные двигатели на ядерном топливе с середины XX века. Дальше прототипов и единичных испытаний эти разработки не продвинулись, но сейчас единственная ракетная двигательная установка, которая использует ядерную энергию, создается в России. «Реактор» изучил историю попыток внедрения ядерных ракетных двигателей.

Когда человечество только начало покорять космос, перед учеными встала задача энергообеспечения космических аппаратов. Исследователи обратили внимание на возможность использования ядерной энергии в космосе, создав концепцию ядерного ракетного двигателя. Такой двигатель должен был использовать энергию деления или синтеза ядер для создания реактивной тяги.

В СССР уже в 1947 году начались работы по созданию ядерного ракетного двигателя. В 1953 году советские специалисты отмечали, что «использование атомной энергии позволит получить практически неограниченные дальности и резко снизить полетный вес ракет» (цитата по изданию «Ядерные ракетные двигатели » под редакцией А.С. Коротеева, М, 2001). Тогда двигательные установки на ядерной энергии предназначались, в первую очередь, для оснащения баллистических ракет, поэтому интерес правительства к разработкам был большим. Президент США Джон Кеннеди в 1961 году назвал национальную программу по созданию ракеты с ядерным ракетным двигателем (Project Rover) одним из четырех приоритетных направлений в завоевании космоса.

Реактор KIWI, 1959 год. Фото: NASA.

В конце 1950-х американские ученые создали реакторы KIWI. Они много раз были испытаны, разработчики сделали большое количество модификаций. Часто при испытаниях происходили неудачи, например, однажды произошло разрушение активной зоны двигателя и обнаружилась большая утечка водорода.

В начале 1960-х как в США, так и в СССР были созданы предпосылки для реализации планов по созданию ядерных ракетных двигателей, но каждая страна шла своей дорогой. США создавали много конструкций твердофазных реакторов для таких двигателей и испытывали их на открытых стендах. СССР вел отработку тепловыделяющей сборки и других элементов двигателя, готовя производственную, испытательную, кадровую базу для более широкого «наступления».

Схема ЯРД NERVA. Иллюстрация: NASA.

В США уже в 1962 году президент Кеннеди заявил, что «ядерная ракета не будет применяться в первых полетах на Луну», поэтому стоит направлять средства, выделяемые на освоение космоса, на другие разработки. На рубеже 1960-1970-х были испытаны еще два реактора (PEWEE в 1968 году и NF-1 в 1972 году) в рамках программы NERVA . Но финансирование было сосредоточено на лунной программе, поэтому программа США по созданию ядерных двигателей сокращалась в объеме, и в 1972 году была закрыта.

Фильм NASA про ядерный реактивный двигатель NERVA.

В Советском Союзе разработки ядерных ракетных двигателей продолжались до 1970-х годов, а руководила ими известнейшая ныне триада отечественных ученых-академиков: Мстислав Келдыш, Игорь Курчатов и . Они оценивали возможности создания и применения ракет с ядерными двигателями достаточно оптимистично. Казалось, что вот-вот, и СССР запустит такую ракету. Прошли огневые испытания на Семипалатинском полигоне - в 1978 году состоялся энергетический пуск первого реактора ядерного ракетного двигателя 11Б91 (или РД-0410), потом еще две серии испытаний - второго и третьего аппаратов 11Б91-ИР-100. Это были первые и последние советские ядерно-ракетные двигатели.

М.В. Келдыш и С.П. Королев в гостях у И.В. Курчатова, 1959 г.
