Все о двигателе 4a ge.

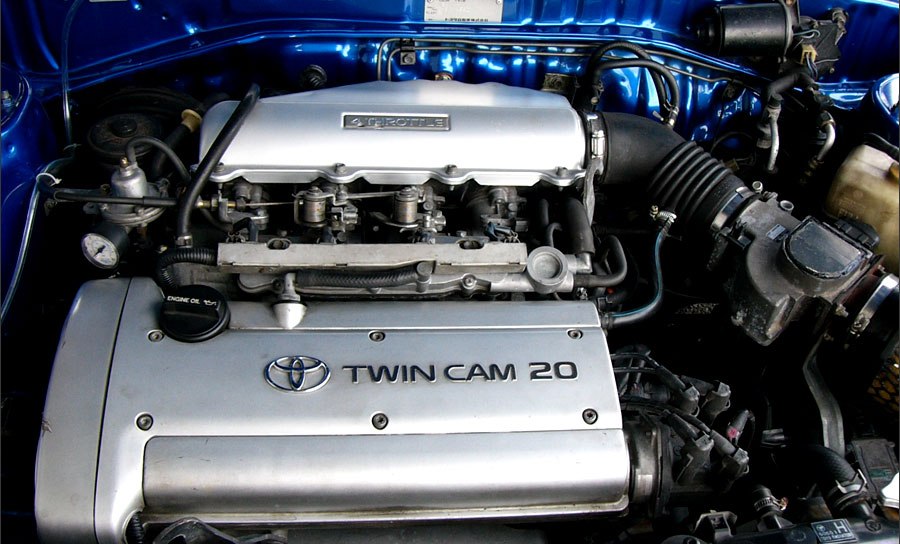

4A-GE 20v Silvertop (91.6-95.5) (Четвертое Поколение)

Четвертое поколение 4AGE выпущено в июне 1991. Использовался тот же самый блок как на предыдущем поколении, 16 клапанном безнаддувном моторе, однако установлена новая головка с 20 клапанами (технология YAMAHA). Особенностью явились три впускных клапана на цилиндр и переменная установка фаз газораспределения на впускном распредвале (VVT). Датчик детонации и охлаждаемые маслом поршни были использованы, чтобы справиться с более высокой мощностью. Двигатель оснащен 4 -х дроссельным впуском и AFM датчиком. Вообще, конструкция 20v мотора 4AGE во многом подобна гоночному. Выходная мощность - 160ps, но с меньшим количеством крутящего момента, чем 4AGZE. Silvertop ставился на машины только для японского внутреннего рынка AE101.

Небольшая модификация Silvertop произведена в мае 1993г. Мощность не увеличилась, доработанные детали и узлы улучшили крутящий момент в переходных режимах на низких и средних оборотах. Мотор выпуска до 93/5 может быть идентифицирован механизмом привода дроссельной заслонки, имеющим больше деталей, модифицированные моторы лишены нескольких тяг привода и шкива. В результате изменения в приводе акселератора привело к увеличению усилия (но уменьшилась стоимость узла). Но это только внешние различия. На самом деле весь впускной коллектор на моторах выпуска после 93/5 другой - отличия в форме канала впуска (овальный или каплевидный на моторах с 93/5). Немного изменен выпуск, объем камеры схода труб увеличен, в качестве подвижного сочленения использован шаровой шарнир вместо гофр. С этого срока так же изменены передаточные числа 3 и 4 передачи (С52 заменена С56), что в сумме с изменениями в моторе положительным образом отразилось на динамике. Результаты машин с 4AGE на трассе Tsukuba заметно улучшились.

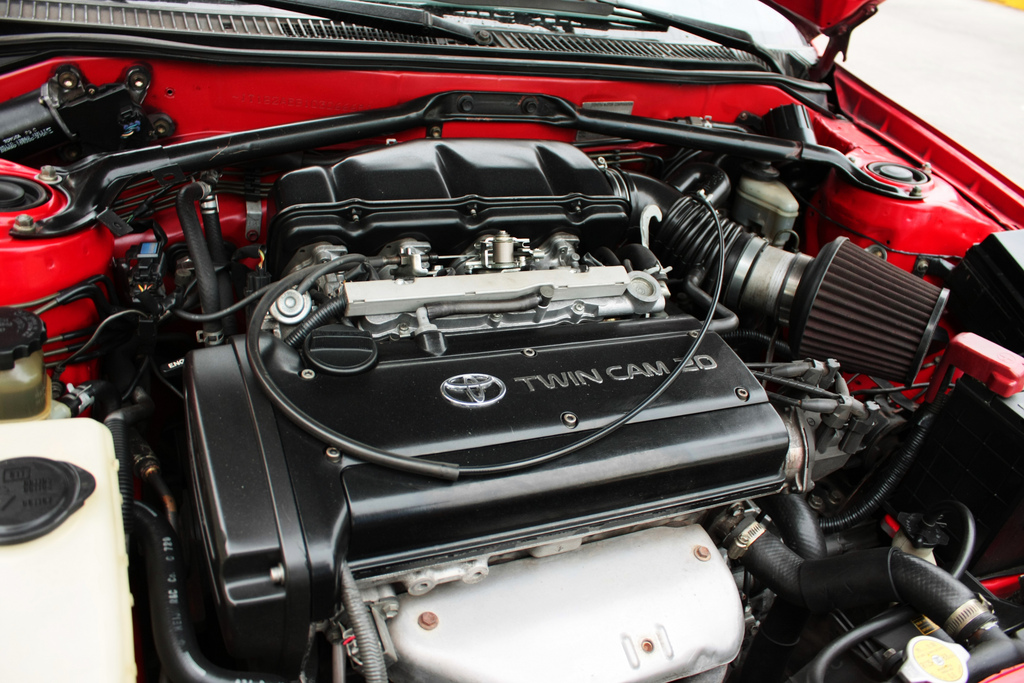

4AGE 20v Blacktop (95.5-00.8?) (Пятое Поколение)

Заключительное поколение 4AGE было выпущено в мае 1995г. и было только с 20 клапанной головкой. Мотор отличает черный цвет крышки распредвалов (Blacktop) и MAP сенсор на впуске, в остальном он выглядит подобно предыдущей версии. Этот двигатель имеет другой впускной резонатор и резиновые трубы впуска вместо пластмассовых его предшественника. Корпуса дроссельных заслонок и сами заслонки также имеют немного больший диаметр. Основная же модификация заключалась в установке более легких поршней, маховика и модифицированной головке блока цилиндров - повышении степени сжатия до 11: 1, оптимизации формы камеры сгорания, большим подъемом впускных клапанов и оптимизации впускных и выпускных каналов. Выходная мощность увеличилась до 165ps. Blacktop ставился на машины только для японского внутреннего рынка AE101, AE111, AT210, исключением была Corolla RSi (аналог Corolla AE111 GT) производства южноафриканского филиала Toyota.

Большая "резвость" машин с Blacktop обусловлена некоторым снижением массы машин AE101 -> AE111 до 50кг в случае с кузовом купе. Кроме этого, с появлением модификации Levin/Trueno BZ-R, устанавливается более толстый выпускной коллектор - внутренний диаметр с 31,5мм увеличился до 34мм.

Совмещенный график с внешней скоростной характеристикой моторов Silvertop и Blacktop.



Рабочий объем
Степень сжатия
Диаметр цилиндра
Ход поршня
Дата выпуска
Подъем впускных кулачков
Подъем выпускных кулачков
Продолжительность периода открытого состояния клапана впуска
Ппродолжительность периода открытого состояния клапана выпуска
Вес шатуна		значительно облегчены
Поршни	литые, 5 глубоких выемок для клапанов	литые, 3 небольших выемки для клапанов
Масляное охлаждение поршней		да, уменьшенное?
Масляные отверстия в шатунах
Вход в дроссельный канал
Диаметр дроссельных заслонок
Впускные патрубки	пластиковые	увеличены, резиновые
Впускной резонатор		увеличенный
Впускной коллектор	каплевидная или овальная форма*	каплевидная формa
Забор разряжения для контроля холостого хода	внешний коллектор	на поверхности впускного коллектора
Впускные порты		увеличен, полирован?
Выпускные порты		на 20% увеличен, полирован?
Разделитель портов?
Камера сгорания	закрытая	открытая
Выпускной коллектор, внутренний диаметр		увеличен (BZ-R - 34мм), небольшое уменьшение внутреннего сопротивления
Маховик

Японский автоконцерн Toyota выпускал двигатели, с маркировкой 4A-GE, в период с 1983 по 1991 года. Разработку головки блока цилиндров осуществила компания Yamaha, с помощью оборудования, которым оснащён завод Toyota Shimayama. В нем функционирует система газораспределения DOHC, работа, которая основана в функционирования четырех клапанов на один цилиндр, диаметр которого равен 81 мм. Поршневой ход достигает отметки в 77 мм.

Многоточечный инжектор MPFI осуществляет впрыск топливной жидкости. Двигатель 4A GE сочетает в себе надежность и производительность. Идеальный баланс данных качеств является причиной того, что энтузиасты по сей день являются фанатами данной силовой установки. Запасные части, предназначенные для повышения производительности, до сих пор пользуются спросом на рынке автозапчастей. Линейка 4A-GE представлена пятью модификациями.

Первое поколение

В 1987 году 4A-GE пришли на смену силовым установкам 2T-G, в составе которых числится два распределительных вала. Первое поколение обладает мощностью в 112 л.с. и крутящим моментом в 131 Нм. В двигатели, предназначенные для американского рынка, устанавливался датчик расхода воздушной смеси MAF. Он выполняет функцию ограничителя потоков воздуха, поступающего в полость впускного коллектора, а также осуществляет чистку выхлопных газов, поступающих атмосферу. Это позволяет двигателю соответствовать всем стандартам экологии США. С установкой данного элемента связана потеря мощности автомобиля.

Двигатели, продаваемые на японском рынке, оснащались датчиком с маркировкой MAP. Его экологичные показатели были ниже, однако показатель мощности вырос до 128 л.с.

Повышенная мощность – главная цель создания данного двигателя. Впускные и выпускные клапана имеют между совой угол, равны 50 градусам. В то время это был самый оптимальный вариант, с помощью которого осуществлялось достижения высоких показателей производительности. В современное время данный угол считается оптимальным, если его значение составляет 20-25 градусов. «Big Ports» — это кличка первого поколения 4A-GE, из-за своеобразной геометрии клапана впуска, который был очень широким. Высокая мощность на на повышенной частоте вращения коленчатого вала, являлось осванием для проектирования впускного канала.

Это поспособствовало тому, что, по показателю мощности, мотор уступал на пониженных оборотах двигателя, поскольку скорость движения воздушной массы была невысокой. Для компенсации данного недостатка, производилась установка системы изменяющей геометрию впускного коллектора T-VIS. Благодаря этой системе, «ранеры» полностью открывались, когда частота вращения достигала отметки в 4200 оборотов в минуту. Конец производства первого поколения датируется 1987 годом.

Второе поколение

Производство второго поколения началось в 1987 году, а закончилось в 1989. Основные изменения, по сравнению с предшественником:

большой диаметр подшипников, соединяющих тяги;
увеличение на 4 шт. числа ребер на задней части блока цилиндров;
изменение поверхности клапанной крышки.

Установка системы T-VIS также осуществлялась в данной силовой установке. Рейсеры и тюнеры очень любят первые два поколения, поскольку данные модификации очень доступны и просты в обслуживании.

Третье поколение

Производство длилось три года с 1989 по 1991 год. Изменения наблюдается на поверхности клапанной крышки, цвет которой изменился на серебристый. Буквенное обозначение мотора наносилось красками красного цвета. Данный двигатель получил прозвище «Red Top», что в переводе на русский, означает Красный верх. Компрессионная степень увеличилась до 10,3:1. Благодоря опыту, полученному при конструировании предыдущих двигателей, конструкторы Toyota решили уменьшить геометрию канала впуска. Это привело к получению двигателем нового прозвища «smallport», что на русском означает «Маленький канал». Система T-VIS в данном поколении не применялась.

Для увеличения срока службы мотора, были проведены следующие доработки:

Установка дополнительных разбрызгивателей масла, находящиеся под нижней поверхностью поршней.
Увеличена толщина шатунов.
Изготовление першей осуществлялось по толщину пальцев, котора составляла 20 мм.
Установка датчика, контролирующего расход воздуха, осуществлялся двух типов MAF и MAP, который зависел от рынка, для которого производился двигатель.

В силовой установке, поставляемой на японский рынок, параметр мощности составил 125 л.с. а крутящий момент 149 Нм, а в двигателях американского рынка эти показатели составили 128 л.с. и 105 Нм соответственно.

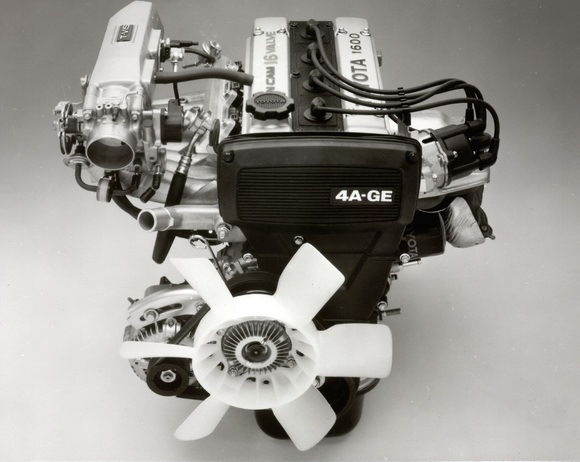

Представление двигателя 4A-GE впервые было осуществлено в 1983 году. Автомобили Toyota Sprinter Trueno AE86 и Toyota Corolla Levin AE86 стали первыми, куда устанавливали данную силовую установку. На кузов AE86 производили установку 4A-GE по схеме заднеприводного автомобиля. Поперечная установка его началась с Toyota MR2. 1991 стал последним годом в Америке, когда устанавливался двигатель 4A-GE на Toyota Carolla. Автомобиль Geo Prizm GSi оснащался данным силовым агрегатом с 1990 года по 1992. Все, без исключения, модификации 4A-GE оснащались кованными поршнями, в отличие от агрегатов Toyota, в которых они были более дешевыми, литыми.

В период с 1990 по 2005 года, автоконцерн Тойота являлся спонсором Атлантического чемпионата. В это время укомплектованная модификация 4A-GE от Toyota Racing, получила установку на автомобили Formula Atlantic. Головка блока цилиндров этого «заряженного» двигателя была модифицирована. Благодоря этому изменению, мощностной параметр составил 240 л.с. при частоте вращения в 8400 об/мин. Максимальная частота вращения составляла 12 тыс об/мин, однако это способствовало уменьшению ресурса двигателя.

Четвертое поколение

Данная модификация производилась с 1991 по 1995 года. В ее конструкции насчитывалось 20 клапанов. Клапанная крышка, также как у предшественника, окрашена в серебристый цвет. Надпись «Twin cam 20» выполнена из хрома. Прозвищем данного двигателя стало название «Silver Top» означающее «Серебряный верх». Головка блока цилиндров установлена новая, ранее не применяемая в автомобилях Toyota.

Основным изменением является установка пяти клапанов вместо четырех, которые были установлены в привычном газораспределительном механизме под названием DOHC. Увеличение компрессии до 10,5 стало возможно благодаря внедрению новой системы VVT-i. Предыдущие версии отличались изогнутым коллектором. В четвертом поколении он имеет прямую форму. Параметры мощности и крутящего момента составили 160 л.с. и 162 Нм соответственно.

Пятое поколение

Последнее звено серии двигателей 4A-GE выпускалось с 1995 по 1998 год. Данный двигатель выделяется среди остальных, наличием черной клапанной крышки. Поэтому данному типу двигателя присвоили название «Black Top». Степень компрессии заключительного двигателя из линейки 4A-GE составила 11:1. MAP-сенсор пришел на смену датчику расхода воздуха. Индивидуальные дроссели также изменили свою форму, теперь их диаметр увеличился на 3 мм и составил 45 мм. Параметр высоты, на которую поднимаются впускные клапана, составил 8,2 мм. Произведена доработка впускного коллектора — изменена геометрия.

Среди дополнительных улучшений можно выделить:

Масса маховика уменьшена.
Улучшена система наполнения цилиндров топливом.

Новая 6-ступнчатая коробка передач начала комплектоваться с данным двигателем в 1997 году. Благодаря этим улучшением мощность возросла на 5 л.с., и составила 165 л.с. Крутящий момент не изменился. Этот двигатель, установленный на первых версиях Toyota Corolla, наиболее часто модернизируют энтузиасты, для последующей эксплуатации в гонках.

Характеристики

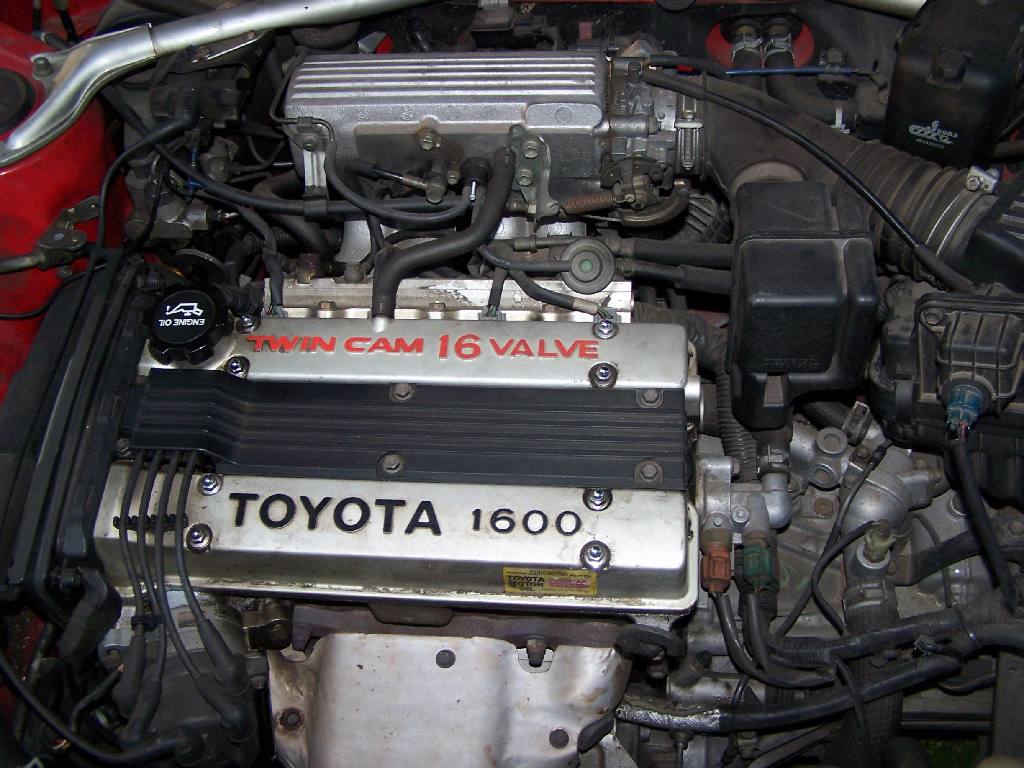

Версия с 16 клапанами 4A-GE:

В течение 8 лет выпуска, данная 16-клапанная модель двигатель применялась в следующих серийных автомобилях:

Версия	Тип кузова	Период выпуска	Рынок
Carina	AA63	июнь 1983 –1985	Японский
Carina	AT160	1985–1988	Японский
Carina	AT171	1988–1992	Японский
Celica	AA63	1983–1985
Celica	AT160	1985–1989
Corolla saloon, FX	AE82	октябрь 1984 –1987
Corolla Levin	AE86	май 1983–1987
Corolla	AE92	1987–1993
Corona	AT141	октябрь 1983–1985	Японский
Corona	AT160	1985–1988	Японский
MR2	AW11	июнь 1984 –1989
Sprinter	AE82	октябрь 1984–1987	Японский
Sprinter Trueno	AE86	май 1983 –1987	Японский
Sprinter	AE92	1987–1992	Японский
Corolla GLi Twincam/Conquest RSi	AE86/AE92	1986–1993	ЮАР
Chevrolet Nova	на базе Corolla AE82
Geo Prizm GSi	на базе Toyota AE92	1990–1992

Технические параметры версии с 20 клапанами:

Силовой агрегат 4A-GE Silvertop устанавливался на следующие автотранспортные средства:

Версия	Тип кузова	Период производста
Corolla Levin	AE101	1991–1995
Sprinter Trueno	AE101	1991–1995
Corolla Ceres	AE101	1992–1995
Sprinter Marino	AE101	1992–1995
Corolla	AE101	1991–2000
Sprinter	AE101	1991–2000

Установка 4A-GE Blacktop производилась на автомобили:

Версия	Тип кузова	Период выпуска
Corolla Levin	AE111	1995–2000
Sprinter Trueno	AE111	1995–2000
Corolla Ceres	AE101	1995–19948
Sprinter Marino	AE101	1995–1998
Corolla BZ touring	AE101G	1995–1999
Corolla	AE111	1995–2000
Sprinter	AE111	1995–1998
Sprinter Carib	AE111	1997–2000
Corolla RSi and RXi	AE111	1997–2002
Carina	AT210	1996-2001

Сравнения двигателей 4a-ge Black Top и Silver Top:


Маркировка двигателя	Silver Top	Black Top
Рабочий объем	1.6 литра	1,6 литра
Степень компрессии	10.5:1	11:1
Радиус цилиндра	40,5 мм	40,5 мм
Показатель хода поршня	77мм	77мм
Период выпуска	91/6-95/5	95/5-00/8
Подъем кулачков впуска	7.97mm	8.20mm
Подъем кулачков выпуска	7.60mm	7.60mm
Длительность периода, когда клапан впуска открыт.	250	250
Длительность периода, когда клапан выпуска открыт.	250	250
Масса шатуна	515 грамм	Менее 515 грамм
Тип поршней	Литые с 5 глубокими выемками для клапанов	Литые с 3 небольшими выемками для клапанов
Наличие масляного охлаждения поршней	да	да
Масляные отверстия в полости шатунов	да	нет
Диаметр входа в канал дросселя	45мм	48мм
Показатель диаметра заслонок дросселя	43мм	45мм
Материал впускных патрубков	пластик	резина
Резонатор впуска	—	увеличен
Форма коллектора впуска	каплевидная или овальная	каплевидная
Механизм контроля холостого хода	внешний коллектор	впускной коллекторр
Порты впуска	.	Увеличены, полерованы
Порты выпуска	.	на 20% увеличены, полированы
Разделитель портов	отсутствует	присутствует
Камера сгорания	Закрытого типа	Открытого типа
Внутренний диаметр впускного коллектора	4-2-1, 31,5мм	34мм
Масса маховика	6,9кг.	5,9кг
Диаметр поршневого пальца	20мм	20мм
Диаметр шатунной шейки	48мм	48мм
число ребер на блоке	7	7
Тип Натяжителя ремня ГРМ	.	гидравлический
Коннектор генератора	.	исправлен
Тип VVT, ECU	D-JETRO	исправлен, L JETRO
Тип AFM / MAP	AFM	MAP
Максимальный параметр мощности	160 л.с. при 7400 ою/мин	165л.с. при 7800 об/мин
Максимальный параметр крутящего момента	16.5 кг/см при 5200 об/мин	16.5 кг/см при 5600 об/мин

масса силового агрегата МКПП/АКПП, кг	128/121	129/123

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ) 4A GE

Двигатели для Тойоты выпускаемые в серии А наиболее распространённые и являются достаточно надежными и популярными. В этой серии двигателей достойное место занимает мотор 4А во всех своих модификациях. В самом начале двигатель имел малую мощность. Изготавливался с карбюратором и одним распределительным валом, головка двигателя имела восемь клапанов.

В процессе модернизации изготавливался сначала с 16 ти клапанной головкой, затем и с 20 ти клапанной и двумя распределительными валами и с электронным впрыском топлива. Кроме того двигатель заимел другую поршневую. Некоторые модификации собирались с механическим нагнетателем. Рассмотрим подробнее мотор 4А с его модификациями, выявим его слабые места и недостатки.
Модификации двигателя 4 А :

4А-С;
4A-L;
4A-LC;
4A-E;
4A-ELU;
4A-F;
4A-FE;
4A-FE Gen 1 ;
4A-FE Gen 2;
4A-FE Gen 3;
4A-FHE;
4A-GE;
4A-GE Gen 1 «Big Port»;
4A-GE Gen 2;
4A-GE Gen 3 «Red Top»/Small port»;
4A-GE Gen 4 20V «Silver Top»;
4A-GE Gen 5 20V «Black Top»;
4A-GZE;
4A-GZE Gen 1;
4A-GZE Gen 2.

С двигателем 4А и его модификациями производились автомобили Тойоты :

Королла;
Коронна;
Карина;
Карина Е;
Селика;
Авенсис;
Калдина;
АЕ86;
Церес;
Левин;
Спасио;
Спринтер;
Спринтер Кариб;
Спринтер Марино;
Спринтер Труэно;

Кроме Тойоты двигатели устанавливали на автомобили:

Шевроле Нова;
Гео Призм.

Слабые места двигателя 4A

Лямбда зонд;
Датчик абсолютного давления;
Датчик температуры двигателя;
Сальники коленвала.

Слабые места более двигателя подробно…

Выход из строя лямда зонда или по-другому — кислородного датчика происходит не часто, но в практике такое встречается. В идеале для нового двигателя ресурс кислородного датчика небольшой 40 — 80 тыс. км, если у движка проблема с поршневой и с расходом топлива и масла, тогда ресурс значительно уменьшается.

Датчик абсолютного давления

Как правило подводит датчик из-за плохого соединения входного штуцера с впускным коллектором.

Датчик температуры двигателя

Отказывает не часто, как говорится редко но метко.

Сальники коленвала

Проблема с сальниками коленвала связана с прошедшим ресурсом двигателя и пройденного времени от момента изготовления. Проявляется просто — течью или выдавливанием масла. Даже если автомобиль имеет малый пробег, то резина из которой сделаны сальники после 10 лет теряет свои физические качества.

Недостатки двигателя 4A

Увеличенный расход топлива;
Плавают обороты холостого хода двигателя или повышенные.
Двигатель не заводится, глохнет с плаванием оборотов;
Глохнет мотор;
Увеличенный расход масла;
Стучит двигатель.

Недостатки мотора 4A подробно…

Увеличенный расход топлива

Причиной увеличенного расхода топлива может быть:

неисправность лямбда зонда. Недостаток устраняют его заменой. Кроме того, если на свечах сажа, а из выхлопухи черный дым и двигатель вибрирует на холостом ходу — проверяйте датчик абсолютного давления.
Грязные форсунки, если так, то их надо промывать и продувать.

Плавают обороты холостого хода двигателя или повышенные

Причиной может явиться неисправность клапана холостого хода и нагар на дроссельной заслонке, или сбой настройки датчика положения дроссельной заслонки. На всякий случай почистите дроссельную заслонку, промойте клапан холостого хода, проверьте свечи — наличие нагара тоже способствует проблеме с оборотами работы двигателя на холостом ходу. Не будет лишним проверить форсунки, и работу клапана вентиляции картерных газов.

Двигатель не заводится, глохнет с плаванием оборотов

Данная проблема говорит о неисправности температурного датчика двигателя.

Глохнет мотор

В данном случае это может происходить из-за забитого топливного фильтра. В дополнение поиска причины неисправности проверьте работу бензонасоса и состояние трамблера.

Увеличенный расход масла

Завод изготовитель допускает нормальным расход масла до 1 литра на 1000 км, если он больше — значит проблема с поршневой. Как вариант может помочь замена поршневых колец и маслосъёмных колпачков.

Стучит двигатель

Стук двигателя, это сигнал износа поршневых пальцев и нарушения зазора клапанов газораспределения в головке двигателя. В соответствии с руководством по эксплуатации клапана регулируют через 100000 км.

Как правило все недостатки и слабые места не являются производственным или конструктивным браком, а являются следствием несоблюдения правильной эксплуатации. Ведь если не обслуживать своевременно технику она в конце концов попросит это сделать. Вы должны понимать, что в основном все поломки и проблемы начинаются после выработки определенного ресурса (300000 км), это является первой причиной всех неисправностей и недостатков в работе мотора 4А.

Очень дорого будут обходиться авто с двигателями версии Lean Burn, они работают на обедненной смеси и от чего их мощность значительно ниже, они более капризны, а расходники дорогие.

Все описанные слабые места и недостатки также актуальны для двигателей 5А и 7А.

P.S. Уважаемые владельцы Тойот с двигателем 4А и его модификациями! Вы можете дополнить своими комментариями настоящую статью, за что я буду вам благодарен.

Двигатель Toyota 4A-FE (4A-GE, 4A-GZE) 1.6 л.

Характеристики двигателя Тойота 4A

Производство	Kamigo Plant Shimoyama Plant Deeside Engine Plant North Plant Tianjin FAW Toyota Engine’s Plant No. 1
Марка двигателя	Toyota 4A
Годы выпуска	1982-2002
Материал блока цилиндров	чугун
Система питания	карбюратор/инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4/2/5
Ход поршня, мм	77
Диаметр цилиндра, мм	81
Степень сжатия	8 8.9 9 9.3 9.4 9.5 10.3 10.5 11 (см. описание)
Объем двигателя, куб.см	1587
Мощность двигателя, л.с./об.мин	78/5600 84/5600 90/4800 95/6000 100/5600 105/6000 110/6000 112/6600 115/5800 125/7200 128/7200 145/6400 160/7400 165/7600 170/6400 (см. описание)
Крутящий момент, Нм/об.мин	117/2800 130/3600 130/3600 135/3600 136/3600 142/3200 142/4800 131/4800 145/4800 149/4800 149/4800 190/4400 162/5200 162/5600 206/4400 (см. описание)
Топливо	92-95
Экологические нормы	-
Вес двигателя, кг	154
Расход топлива, л/100 км (для Celica GT) - город - трасса - смешан.	10.5 7.9 9.0
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 10W-30 15W-40 20W-50
Сколько масла в двигателе	3.0 - 4A-FE 3.0 - 4A-GE (Corolla, Corolla Sprinter, Marin0, Ceres, Trueno, Levin) 3.2 - 4A-L/LC/F 3.3 - 4A-FE (Carina до 1994, Carina E) 3.7 - 4A-GE/GEL
Замена масла проводится, км	10000 (лучше 5000)
Рабочая температура двигателя, град.	-
Ресурс двигателя, тыс. км - по данным завода - на практике	300 300+
Тюнинг - потенциал - без потери ресурса	300+ н.д.
Двигатель устанавливался	Toyota MR2 Toyota Corolla Ceres Toyota Corolla Levin Toyota Corolla Spacio Toyota Sprinter Toyota Sprinter Carib Toyota Sprinter Marino Toyota Sprinter Trueno Elfin Type 3 Clubman Chevrolet Nova Geo Prizm

Неисправности и ремонт двигателя 4A-FE (4A-GE, 4A-GZE)

Параллельно со всем известными и популярными двигателями серии S, выпускалась малообъемная серия A и одним из самых ярких и популярных моторов серии стал двигатель 4A в различных вариациях. Изначально, это был одновальный карбюраторный маломощный движок, ничего особого из себя не представлявший.
По мере совершенствования, 4A получил сперва 16 клапанную головку, а позже и 20 клапанную, на злых распредвалах, впрыск, измененную систему впуска, другую поршневую, некоторые версии комплектовались механическим нагнетателем. Рассмотрим весь путь непрерывных доработок 4A.

Модификации двигателя Toyota 4A

1. 4A-C - первая карбюраторная версия мотора, 8 клапанная, мощностью 90 л.с. Предназначалась для Северной Америки. Выпускалась с 1983 по 1986 год.
2. 4A-L - аналог для европейского авторынка, степень сжатия 9.3, мощность 84 л.с.
3. 4A-LC - аналог для австралийского рынка, мощность 78 л.с. В производстве находился с 1987 по 1988 год.
4. 4A-E - инжекторная версия, степень сжатия 9, мощность 78 л.с. Годы производства: 1981-1988.
5. 4A-ELU - аналог 4A-E с катализатором, степень сжатия 9.3, мощность 100 л.с. Производился с 1983 по 1988 год.
6. 4A-F - карбюраторная версия с 16 клапанной головкой, степень сжатия 9.5, мощность 95 л.с. Производилась аналогичная версия с уменьшенным рабочим объемом до 1.5 л - . Годы производства: 1987 - 1990.
7. 4A-FE - аналог 4A-F, вместо карбюратора используется ижекторная система подачи топлива, существует несколько генераций данного двигателя:
7.1 4A-FE Gen 1 - первый вариант с электронным впрыском топлива, мощность 100-102 л.с. Выпускался с 1987 по 1993 год.
7.2 4A-FE Gen 2 - второй вариант, изменены распредвалы, система впрыска, клапанная крышка получила оребрение, другая ШПГ, другой впуск. Мощность 100-110 л.с. Выпускался мотор с 93-го по 98-й год.
7.3. 4A-FE Gen 3 - последнее поколение 4A-FE, аналог Gen2 с небольшими коррективами на впуске и во впускном коллекторе. Мощность повышена до 115 л.с. Выпускалась для японского рынка с 1997 по 2001 год, а с 2000-го года на смену 4A-FE пришел новый .
8. 4A-FHE - усовершенствованная версия 4A-FE, с другими распределительными валами, другим впуском и впрыском и прочим. Степень сжатия 9.5, мощность двигателя 110 л.с. Производился с 1990 по 1995 год и ставился на Toyota Carina и Toyota Sprinter Carib.
9. 4A-GE - традиционная тойотовская версия повышенной мощности, разработана при участии компании Yamaha и оснащены уже распределенным впрыском топлива MPFI. Серия GE, как и FE, пережила несколько рестайлингов:
9.1 4A-GE Gen 1 «Big Port» - первая версия, выпускалась с 1983 по 1987 г. Имеют доработанную ГБЦ на более верховых валах, впускной коллектор T-VIS с регулируемой геометрией. Степень сжатия 9.4, мощность 124 л.с., для стран с жесткими экологическими требованиями, мощность составляет 112 л.с.
9.2 4A-GE Gen 2 - вторая версия, степень сжатия повысилась до 10, мощность возросла до 125 л.с. Выпуск начался с 87-м, закончился в 1989 году.
9.3 4A-GE Gen 3 «Red Top»/»Small port» - очередная модификация, впускные каналы уменьшены (отсюда и название), заменена шатунно-поршневая группа, степень сжатия возросла до 10.3 , мощность составила 128 л.с. Годы производства: 1989-1992.
9.4 4A-GE Gen 4 20V «Silver Top» - четвертая генерация, главное новшество здесь, это переход на 20-ти клапанную ГБЦ (3 на впуск, 2 на выпуск) с верховыми валами, 4-х дроссельный впуск, появилась система изменения фаз газораспределения на впуске VVTi, изменен впускной коллектор, повышена степень сжатия до 10.5, мощность 160 л.с. при 7400 об/мин. Производился двигатель с 1991 по 1995 год.
9.5. 4A-GE Gen 5 20V «Black Top» - последняя версия злого атмосферника, увеличены заслонки дросселей, облегчены поршни, маховик, доработаны впускные и выпускные каналы, установлены еще более верховые валы, степень сжатия достигла 11, мощность поднялась до 165 л.с. при 7800 об/мин. Производился мотор с 1995 до 1998 года, преимущественно, для японского рынка.
10. 4A-GZE - аналог 4A-GE 16V с компрессором, ниже все генерации данного движка:
10.1 4A-GZE Gen 1 - компрессорный 4A-GE с давлением 0.6 бар, нагнетатель SC12. Использовались кованые поршни со степенью сжатия 8, впускной коллектор с изменяемой геометрией. Мощность на выходе 140 л.с., производился с 86-го по 90-й год.
10.2 4A-GZE Gen 2 - изменен впуск, повышена степень сжатия до 8.9, увеличено давление, теперь оно составляет 0.7 бар, мощность поднялась до 170 л.с. Производились движки с 1990 по 1995 год.

Неисправности и их причины

1. Большой расход топлива, в большинстве случаев, виновник лямбда зонд и проблема решается его заменой. При появлении сажи на свечах, черного дыма из выхлопной трубы, вибраций на холостом ходу, проверьте датчик абсолютного давления.
2. Вибрации и высокий расход топлива, скорей всего вам пора помыть форсунки.
3. Проблемы с оборотами, зависание, повышенные обороты. Проверяйте клапан холостого хода и чистите дроссельную заслонку, смотрите датчик положения дроссельной заслонки и все прийдет в норму.
4. Двигатель 4A не заводится, плавают обороты, здесь причина в датчике температуры двигателя, проверяйте.
5. Плавают обороты. Чистим блок дроссельной заслонки, КХХ, проверяем свечи, форсунки, клапан вентиляции картерных газов.
6. Глохнет мотор, смотрите топливный фильтр, бензонасос, трамблер.
7. Высокий расход масла. В принципе, заводом допускается серьезный расход (до 1 л на 1000 км), но если ситуация напрягает, тогда вас спасет замена колец и маслосьемных колпачков.
8. Стук двигателя. Обычно, стучат поршневые пальцы, если пробег большой, а клапана не регулировались, тогда отрегулируйте зазоры клапанов, данная процедура проводится раз в 100.000 км.

Кроме того, текут сальники коленвала, нередки проблемы с зажиганием и т.д. Все перечисленное встречается не столько из-за конструктивных просчетов, а сколько из-за огромного пробега и общей старости двигателя 4A, чтоб избежать всех этих проблем, нужно изначально, при покупке, искать максимально живой мотор. Ресурс хорошего 4A составляет не меньше 300.000 км.
Не рекомендуется покупать версии Lean Burn, работающие на обедненной смеси, имеющие более низкую мощность, некоторую капризность и повышенную стоимость расходников.
Стоит заметить, все вышеперечисленное характерно и для моторов созданных на базе 4А - и .

Тюнинг двигателя Toyota 4A-GE (4A-FE, 4A-GZE)

Чип-тюнинг. Атмо

Двигатели серии 4A рождены для тюнинга, именно на базе 4A-GE был создан всем известный 4A-GE TRD, в атмосферном варианте выдающий 240 л.с. и выкручивающийся до 12000 об/мин! Но для успешного тюнинга надо брать 4A-GE за основу, а не FE версию. Тюнинг 4A-FE идея мертвая изначально и заменой ГБЦ на 4A-GE здесь не помочь. Если чешутся руки доработать именно 4A-FE, тогда ваш выбор наддув, покупаете турбо кит, ставите на стандартную поршневую, дуете до 0.5 бар, получаете свои ~140 л.с. и ездите пока на развалится. Чтобы ездило долго и счастливо, нужно менять коленвал, всю ШПГ под низкую степень, доводить головку блока цилиндров, ставить большие клапана, форсунки, насос, проще говоря родной останется только блок цилиндров. И только потом ставить турбину и все сопутствующее, рационально?
Именно поэтому за основу всегда берется хороший 4AGE, здесь все проще: для GE первых поколений, берутся хорошие валы с фазой 264, толкатели стандартные, ставится прямоточный выхлоп и получаем в районе 150 л.с. Мало?
Убираем впускной коллектор T-VIS, берем валы с фазой 280+, с тюнинговыми пружинками и толкателями, отдаем ГБЦ на доработку, для Big Port доработка включает в себя шлифовку каналов, доводку камер сгорания, для Small Port еще и предварительную расточку впускных и выпускных каналов с установкой увеличенных клапанов, паук 4-2-1, настраиваем на Абит или Январь 7.2, это даст до 170 л.с.
Дальше, кованая поршневая под степень сжатия 11, валы фаза 304, 4-х дроссельный впуск, равнодлинный паук 4-2-1 и прямоточный выхлоп на трубе 63мм, мощность поднимется до 210 л.с.
Ставим сухой картер, меняем маслонасос на другой от 1G, валы максимальные - фаза 320, мощность дойдет до 240 л.с. и крутиться будет за 10000 об/мин.
Как будем дорабатывать компрессорный 4A-GZE… Проведем работы с ГБЦ (шлифовка каналов и камер сгорания), валы 264 фаза, выхлоп 63мм, настройка и около 20 лошадей запишем себе в плюс. Довести мощность до 200 сил позволит компрессор SC14 либо более производительный.

Турбина на 4A-GE/GZE

При турбировании 4AGE сразу же нужно понизить степень сжатия, путем установки поршней от 4AGZE, берем распредвалы с фазой 264, турбокит на ваш вкус и на 1 баре давление получим до 300 л.с. Для получение еще более высокой мощности, как и на злом атмо, нужно доводить ГБЦ, ставить кованый коленвал и поршневую под степень ~7.5, более производительный кит и дуть 1.5+ бар, получая свои 400+ л.с.

Разработка бензиновых двигателей внутреннего сгорания серии А корпорации Тойота началась в 1970 году. Все представители семейства представляли собой рядные четырехцилиндровые силовые агрегаты объемом от 1,3 до 1,8 литра. Чугунный блок цилиндров изготовлялся методом литья, головка блока изготавливалась из алюминия. Серия А создавалась как замена четырехцилиндровым рядным маломощным двигателям семейства К, которые, как не удивительно, выпускались до 2007 года. Двигатель 4A-GE — первый четырехцилиндровый рядный силовой агрегат, собранный по схеме DOHC, появился в 1983 году и производился в нескольких вариантах до 1998 года.

Пять поколений

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Поколения двигателя 4A-GE

Буквы GE в названии двигателя обозначают использование двух распределительных валов в механизме ГРМ и электронную инжекторную систему впрыска топлива. Алюминиевая головка блока цилиндров была разработана корпорацией Ямаха и производилась на заводе компании Тойота в Шимояме. Едва появившись, 4A-GE приобрел большую популярность среди любителей тюнинга, пережил пять серьезных переработок. Несмотря на снятие двигателя с производства, в продаже имеются новые запчасти, выпускаемые небольшими фирмами для энтузиастов разгона.

1 поколение

Первое поколение заменило популярный в 80х годах двигатель 2T-G, в конструкции газораспределительного механизма которого уже на то время использовались два распредвала. Мощность ДВС toyota 4A-GE составляла 112 л.с. при 6600 об/мин для американского рынка, и 128 л.с. для японского. Различие заключалось в установке датчиков расхода воздуха. Американский вариант, с датчиком MAF, ограничивал воздушный поток во впускном коллекторе двигателя, что привело к небольшому падению мощности, но делало выхлоп гораздо более «чистым». В Японии требования к выбросам в окружающую среду на то время были гораздо менее строгими. Датчик расхода воздуха МАР увеличивал мощность двигателя, при этом нещадно загрязняя окружающую среду.

Секрет 4A-GE заключался в взаимном расположении впускного и выпускного клапанов. Угол в 50 градусов между ними обеспечивал оптимальные условия для работы двигателя на высоких оборотах, но стоило сбросить газ, и мощность падала до уровня старенькой серии К.

Для решения этой проблемы была сконструирована система T-VIS, управлявшая геометрией впускного коллектора и таким образом увеличивающая крутящий момент четырехцилиндрового двигателя внутреннего сгорания. На каждый цилиндр приходилось два отдельных канала, один из которых мог перекрываться при помощи дросселя. При падении оборотов двигателя до 4200 в минуту, T-VIS перекрывает один из каналов, увеличивая скорость потока воздуха, что создает благоприятные условия для сгорания топливно-воздушной смеси. Производство двигателей первого поколения длилось четыре года, и окончилось в 1987 году.

2 поколение

Второе поколение отличается увеличенным диаметром шейки коленчатого вала, что положительно сказалось на ресурсе двигателя. Блок цилиндров приобрел дополнительные четыре ребра охлаждения, а крышка головки блока цилиндров окрасилась в черный цвет. 4A-GE по-прежнему оснащался системой T-VIS. Производство второго поколения началось в 1987, а закончилось в 1989 году.

3 поколение

Третье поколение внесло серьезные изменения в конструкцию двигателя. Инженеры корпорации Тойота отказались от использования системы T-VIS, попросту уменьшив геометрические размеры впускного коллектора. Был проведен ряд доработок, направленных на увеличение срока службы двигателя. Изменилась конструкция поршней – теперь они комплектовались пальцами диаметром в двадцать миллиметров, в отличие от восемнадцати миллиметровых пальцев предыдущих поколений. Под поршни установлены дополнительные смазочные форсунки. Чтобы компенсировать потери мощности, вызванные отказом от системы T-VIS, конструкторы повысили степень сжатия с 9,4 до 10,3. Крышка головки блока цилиндров приобрела серебристый цвет и надпись красного цвета. За третьим поколением двигателей прочно закрепилось прозвище Redtop . Выпуск прекратился в 1991 году.

На этом заканчивается история 16-ти клапанного 4A-GE. Хотелось бы добавить, что первые два поколения до сих пор страстно любимы поклонниками серии фильмов «Форсаж» за простоту проведения модернизаций.

4 поколение

4A-GE 4 поколение silver top

Четвертое поколение ознаменовалось переходом на конструкцию, использующую по пять клапанов на цилиндр. Под двадцатиклапанную схему полностью переработана головка блока цилиндров. Разработана и внедрена уникальная система газораспределения VVT-I, степень сжатия повышена до 10,5. За зажигание отвечает трамблер. Для увеличения надежности и срока службы двигателя, основательно переработан коленвал.

Крышка головки блока цилиндров приобрела серебристый цвет с хромированными буквами на ней. Прозвище 4A-GE Silvertop прочно закрепилось за двигателями четвертого поколения. Выпуск продолжался с 1991 по 1995 год.

5 поколение

4A-GE пятое поколение (black top)

Пятое поколение проектировалось с расчетом на максимальную мощность. Степень сжатия топливной смеси увеличена, и равна 11. Рабочий ход впускных клапанов удлинился на 3 мм. Так же доработкам подвергся впускной коллектор. За счет более совершенной геометрической формы улучшилось наполнение цилиндров топливной смесью. Черная крышка, закрывающая головку блока цилиндров, стала причиной появления «народного» названия двигателя 4A-GE Blacktop.

Технические характеристики 4A-GE и область его применения

Двигатель 4A-GE 16v – 16-ти клапанная версия:

Объем	1,6 литра (1,587 куб. см.)
Мощность	115 - 128 л.с.
Крутящий момент	148 Н*м при 5,800 об/мин
Отсечка	7600 об/мин
Механизм ГРМ	DOHC
Система впрыска	электронный инжектор (MPFI)
Система зажигания	прерыватель–распределитель (трамблер)
Диаметр цилиндра	81 мм
Ход поршня	77 мм
Вес	154 кг
Ресурс 4A-GE до капремонта	500 000 км

За восемь лет выпуска 16-ти клапанная версия двигателя 4A-GE была установлена на следующие серийные автомобили:

Модель	Кузов	Года	Страна
Carina	AA63	июнь 1983 –1985	Япония
Carina	AT160	1985–1988	Япония
Carina	AT171	1988–1992	Япония
Celica	AA63	1983–1985
Celica	AT160	1985–1989
Corolla saloon, FX	AE82	октябрь 1984 –1987
Corolla Levin	AE86	май 1983–1987
Corolla	AE92	1987–1993
Corona	AT141	октябрь 1983–1985	Япония
Corona	AT160	1985–1988	Япония
MR2	AW11	июнь 1984 –1989
Sprinter	AE82	октябрь 1984–1987	Япония
Sprinter Trueno	AE86	май 1983 –1987	Япония
Sprinter	AE92	1987–1992	Япония
Corolla GLi Twincam/Conquest RSi	AE86/AE92	1986–1993	ЮАР
Chevrolet Nova	на базе Corolla AE82
Geo Prizm GSi	на базе Toyota AE92	1990–1992

Двигатель 4A-GE 20v – 20-ти клапанная версия

В качестве силового агрегата 4A-GE Silvertop использовался в следующих автомобилях:

Модель	Кузов	Года
Corolla Levin	AE101	1991–1995
Sprinter Trueno	AE101	1991–1995
Corolla Ceres	AE101	1992–1995
Sprinter Marino	AE101	1992–1995
Corolla	AE101	1991–2000
Sprinter	AE101	1991–2000

4A-GE Blacktop устанавливался на:

Модель	Кузов	Года
Corolla Levin	AE111	1995–2000
Sprinter Trueno	AE111	1995–2000
Corolla Ceres	AE101	1995–1998
Sprinter Marino	AE101	1995–1998
Corolla BZ touring	AE101G	1995–1999
Corolla	AE111	1995–2000
Sprinter	AE111	1995–1998
Sprinter Carib	AE111	1997–2000
Corolla RSi and RXi	AE111	1997–2002
Carina	AT210	1996-2001

Вторая жизнь 4A-GE

Благодаря чрезвычайно удачной конструкции, двигатель пользуется большой популярностью даже спустя 15 лет после прекращения выпуска. Доступность новых запасных частей делает ремонт 4A-GE несложной задачей. Любителям тюнинга удается поднять мощность 16-ти клапанного двигателя с номинальных 128 л.с. до 240!

Модификации подвергаются практически все узлы стандартного двигателя. Шлифуются цилиндры, седла и тарелки впускных и выпускных клапанов, устанавливаются распределительные валы с углами синхронизации, отличными от заводских. Проводится повышение степени сжатия топливно-воздушной смеси и как следствие, переход на топливо с большим октановым числом. Подвергается замене стандартный электронный блок управления.
